Руководство по замене системы движения Core XY для X1E

Подходящие модели принтеров

X1E

Система движения Core XY

Система движения Core XY установлена сверху принтера, чтобы позволить головке инструмента перемещаться в направлениях X/Y.

• Этот компонент сложно заменить, поэтому рекомендуется внимательно прочитать это руководство по замене перед его заменой.
• При замене этого компонента используется много винтов, поэтому рекомендуется заранее подготовить несколько небольших коробок для хранения различных винтов.

Когда использовать?

1. Натяжной ролик издает шум или поврежден.
2. Система движения Core XY погнута и деформирована.
3. Линейный подшипник оси Y поврежден.
4. Линейный вал оси Y поврежден.

Предупреждение о безопасности

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами головки инструмента. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Необходимые инструменты и материалы

• Новая система движения Core XY - Пожалуйста, свяжитесь с отделом послепродажного обслуживания
• Шестигранный ключ H2.0
• Шестигранный ключ H1.5
• 3 - 4 часа

Снятие системы движения Core XY

Шаг 1: Снятие экрана

Наклоните экран вверх и нажмите на указанное место, чтобы отщелкнуть фиксатор, затем сдвиньте его вправо, чтобы разблокировать экран; нажмите на обе стороны разъема FPC, чтобы разблокировать его и снять экран, затем снимите экран (кабель FPC экрана можно оставить на плате AP и снять вместе с платой AP).

Вы можете обратиться к следующей Wiki для получения подробных шагов по замене экрана X1C:

Замена ЖК-экрана высокого разрешения

Шаг 2: Снятие стеклянной передней двери и левой/правой/задней панели

1. Снятие передней стеклянной двери X1E

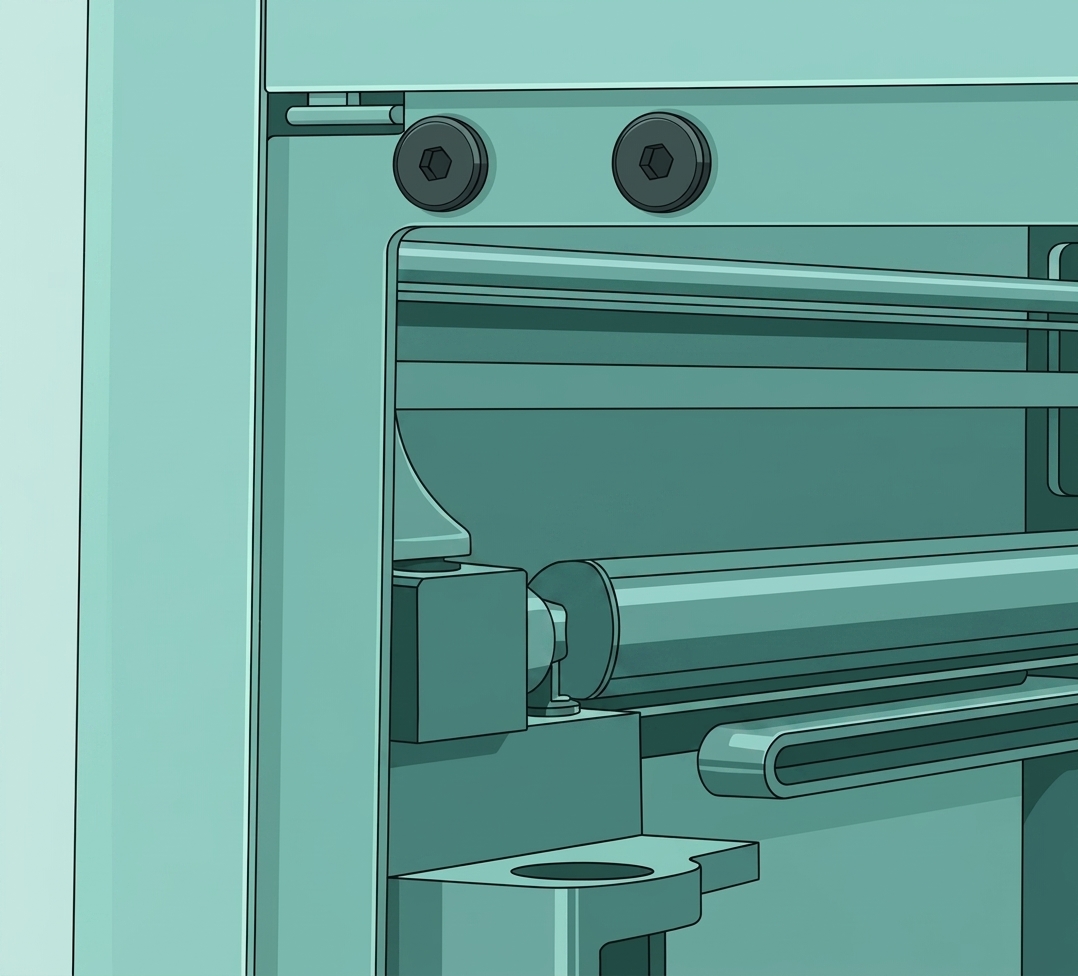

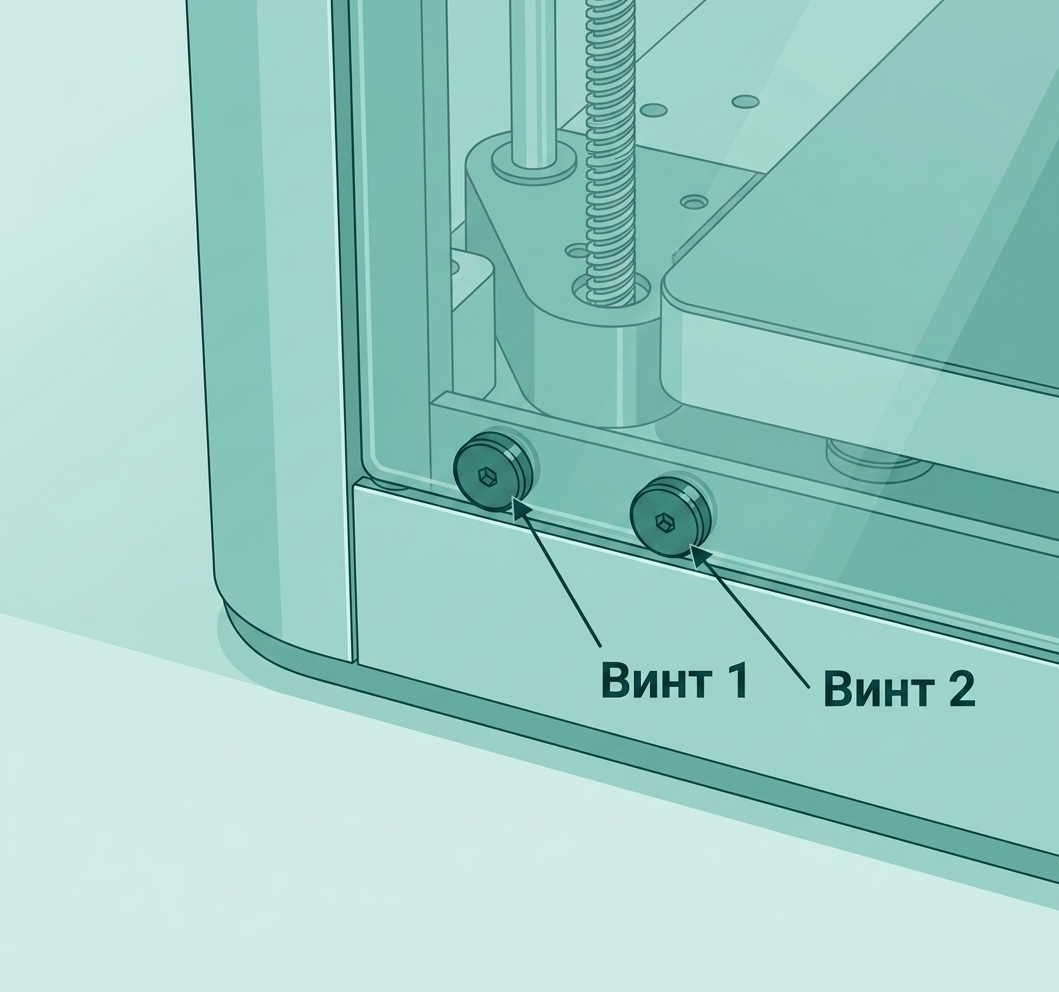

Вы можете использовать шестигранный ключ H2.0 для откручивания 4 винтов передней стеклянной двери:

Вы можете обратиться к следующей Wiki для получения подробных шагов по замене передней стеклянной двери.

Замена передней стеклянной двери

2. Снятие левой/правой/задней панели X1E

Вы можете обратиться к следующей Wiki для получения подробных шагов по замене левой/правой/задней панели X1E:

Руководство по установке корпуса X1E

Шаг 3: Снятие передней крышки и платы кнопок

1. Снятие передней крышки

Сначала отсоедините кабель подключения платы кнопок от фиксаторов и используйте шестигранный ключ H2.0 для откручивания 3 винтов крепления передней крышки.

Затем используйте фен, чтобы нагреть и размягчить силикон на кабеле подключения платы кнопок. Сначала отсоедините кабель подключения платы кнопок, затем с помощью пинцета удалите часть силикона, фиксирующего Wi-Fi антенну. Далее отсоедините Wi-Fi антенну с помощью пинцета и снимите переднюю крышку вместе с Wi-Fi антенной.

Примечание: Не нужно отделять Wi-Fi антенну от передней крышки, Wi-Fi антенну можно снять вместе с передней крышкой.

Вы можете обратиться к следующей Wiki для получения подробных шагов по замене передней крышки и Wi-Fi антенны X1E:

Как заменить переднюю крышку

Замена Wi-Fi антенны

Шаг 4: Снятие платы TH/экструдера/хотенда/микро-радар

1. Снятие хотенда/экструдера/средней и задней крышки головки инструмента/платы TH

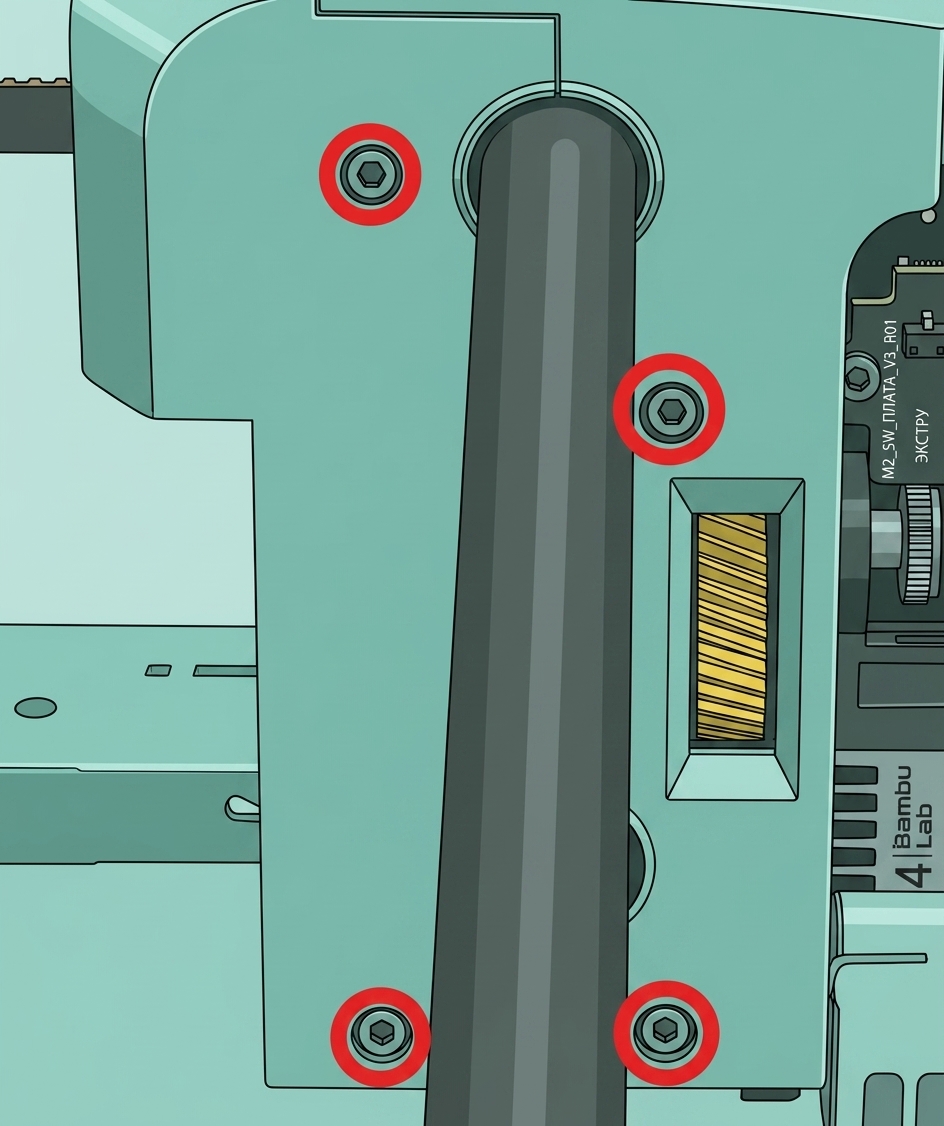

Необходимо снять все части головки инструментасреднюю крышку,заднюю крышку, иплату THс головки инструмента и разложите их аккуратно в подходящем месте, чтобы не потерять.

Для последующей установки вы можете обратиться к следующему:

Вы можете обратиться к следующей Wiki для подробных шагов по замене средней и задней крышки платы TH/экструдера/инструментальной головки X1E:

Руководство по установке инструментальной головки X1E

2. Удалите микролидар

Используйте шестигранный ключ H1.5, чтобы ослабить два установочных винта для удаления микролидара:

Вы можете обратиться к следующей Wiki для удаления микролидара X1E:

Руководство по замене микролидара

Шаг 5: Удаление платы AP/экрана/кабелей

1. Удалите плату AP

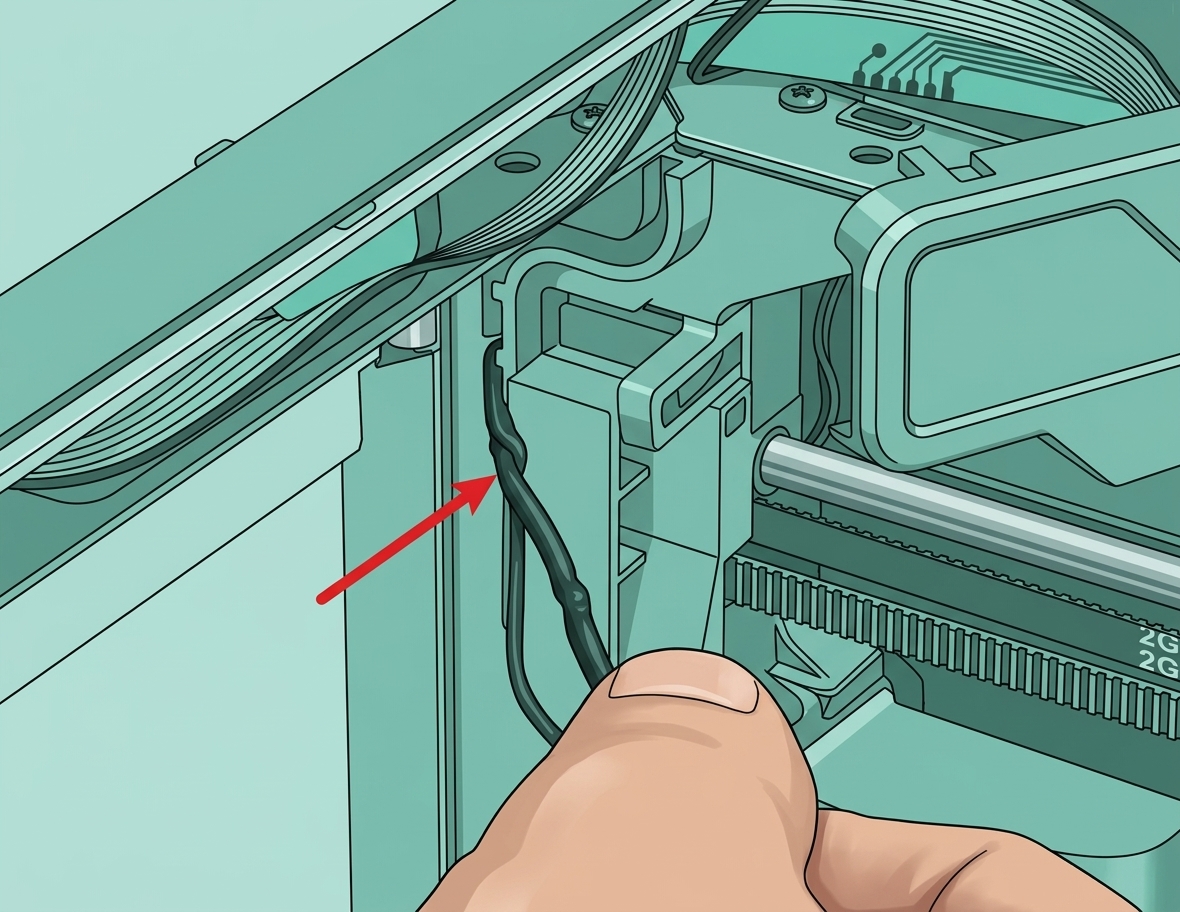

Вы можете обратиться к следующей схеме для удаления кабеля USB-C, кабеля MC-AP, кабеля камеры, кабеля светодиодной подсветки и, наконец, удаления платы AP путем откручивания четырех крепежных винтов шестигранным ключом H2.0.

Примечание: Кабель кнопки и антенна Wi-Fi были отключены на этапе снятия передней крышки.

Руководство по установке платы AP X1E

2. Удалите кабель USB-C/кабельную цепь/трубку PTFE

Поскольку соединения на обоих концах кабеля USB-C были отключены на этапах снятия платы TH и платы AP, для удобства последующей установки кабельную цепь, кабель USB-C и трубку PTFE можно удалить вместе здесь.

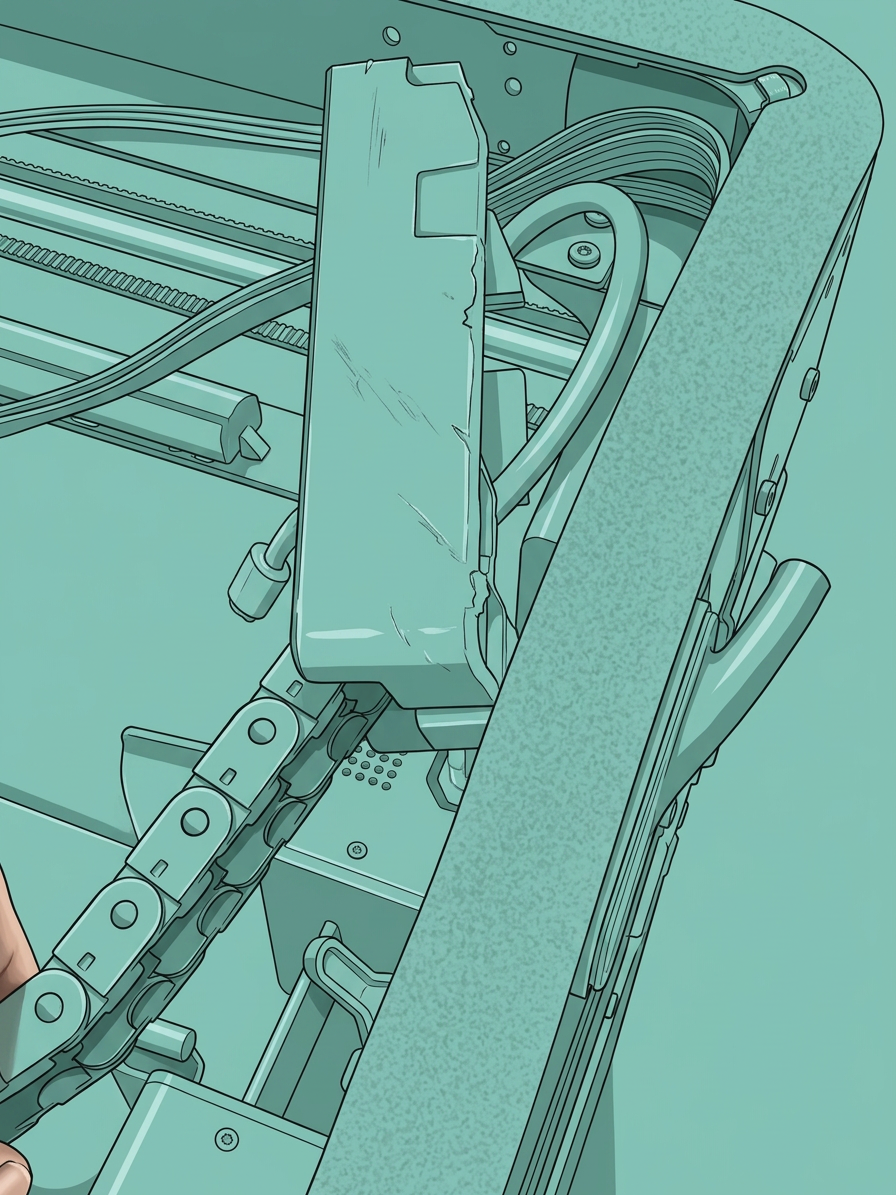

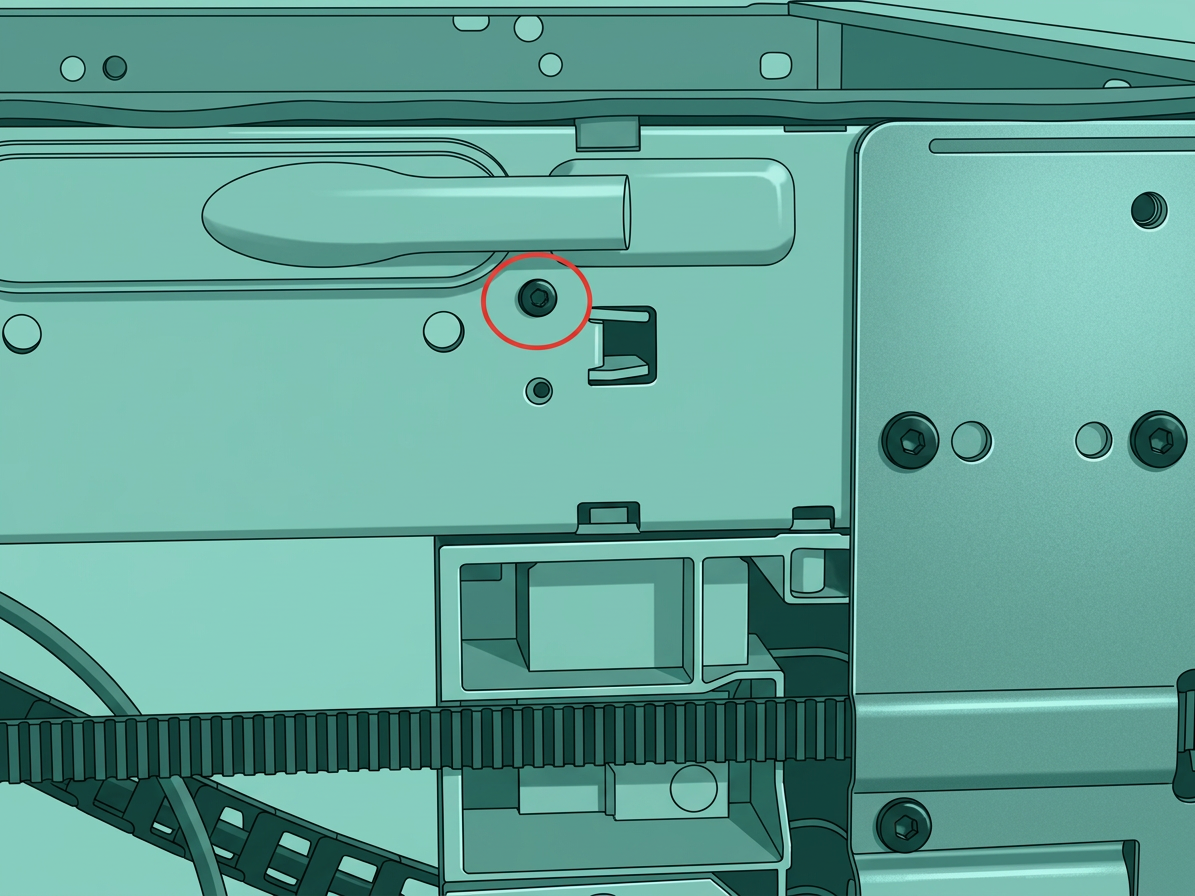

Удалите кабельную цепь/кабель USB-C/трубку PTFE из принтера, открутив один из винтов основания кабельной цепи шестигранным ключом H1.5.

Вы можете обратиться к следующей Wiki для подробных шагов по замене кабеля инструментальной головки/кабельной цепи/трубки PTFE X1E.

• Замените кабель USB-C

• Замените сборку кабельной цепи

• Замена трубки Bambu PTFE

3. Удалите кабель MC-AP

Для удобства установки, поскольку конец кабеля MC-AP, подключенный к плате AP, уже отключен, вам нужно только удалить кабель MC-AP из кабельного паза рамы X/Y:

Вы можете обратиться к следующей Wiki для подробных шагов по замене кабеля MC-AP X1E:

Замените кабель MC-AP

Шаг 6: Удаление натяжителя XY/мотора

Для облегчения последующей установки необходимо удалить только мотор XY, не отключая кабели мотора от платы MC.

Вы можете обратиться к следующей Wiki для подробных шагов по замене мотора XY X1E. Необходимо удалить оба мотора, установленных на раме Core XY:

Замените мотор XY

Шаг 7: Удаление системы перемещения Core XY

Открутите винты:

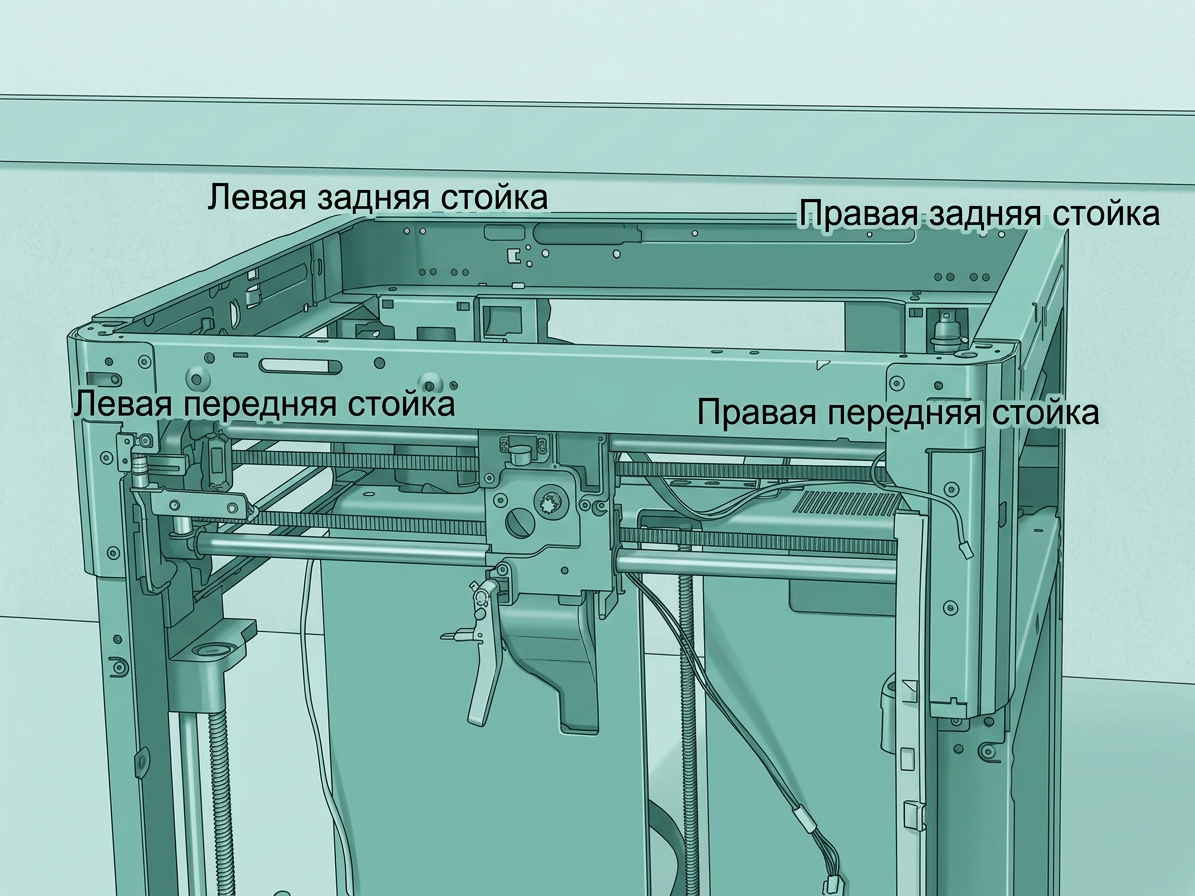

Система перемещения Core XY использует 3 разных типа винтов для фиксации 4 стоек. Винты, отмеченные кружками, имеют одинаковую спецификацию, и винты, отмеченные квадратами, также имеют одинаковую спецификацию. 4 стойки: левая передняя, правая передняя, левая задняя и правая задняя.

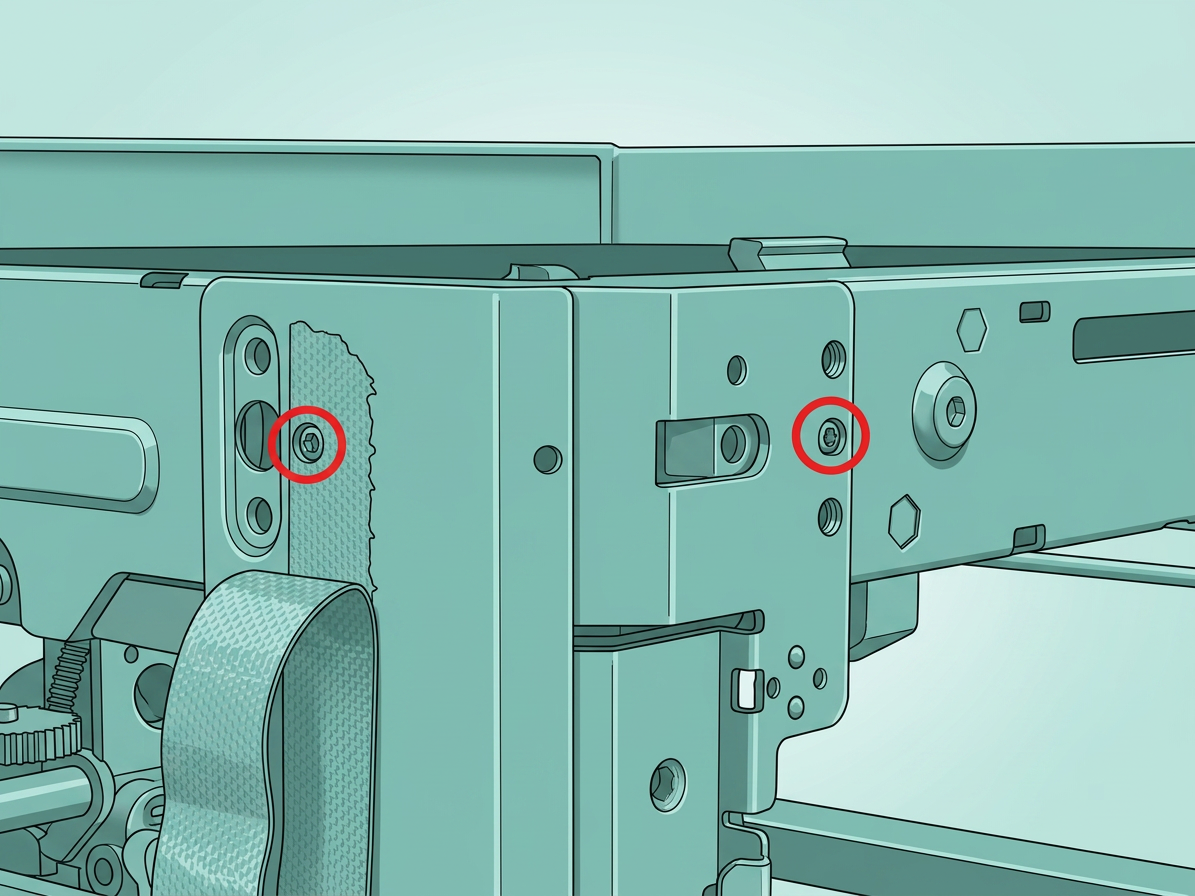

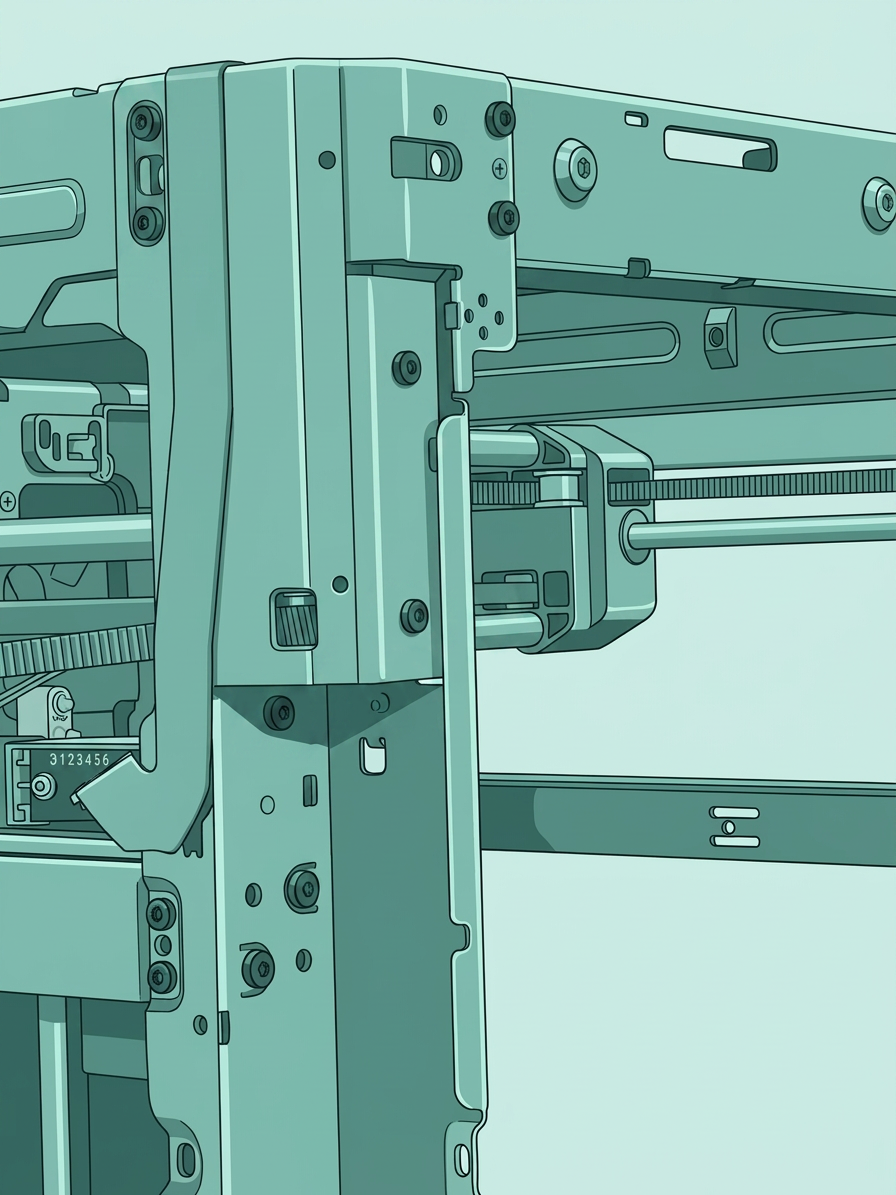

1. Открутите винты левой передней стойки:

Используйте шестигранный ключ H2.0 для удаления 4 винтов, отмеченных кружками, а затем используйте шестигранный ключ H2.0 для удаления 3 винтов, отмеченных квадратами.

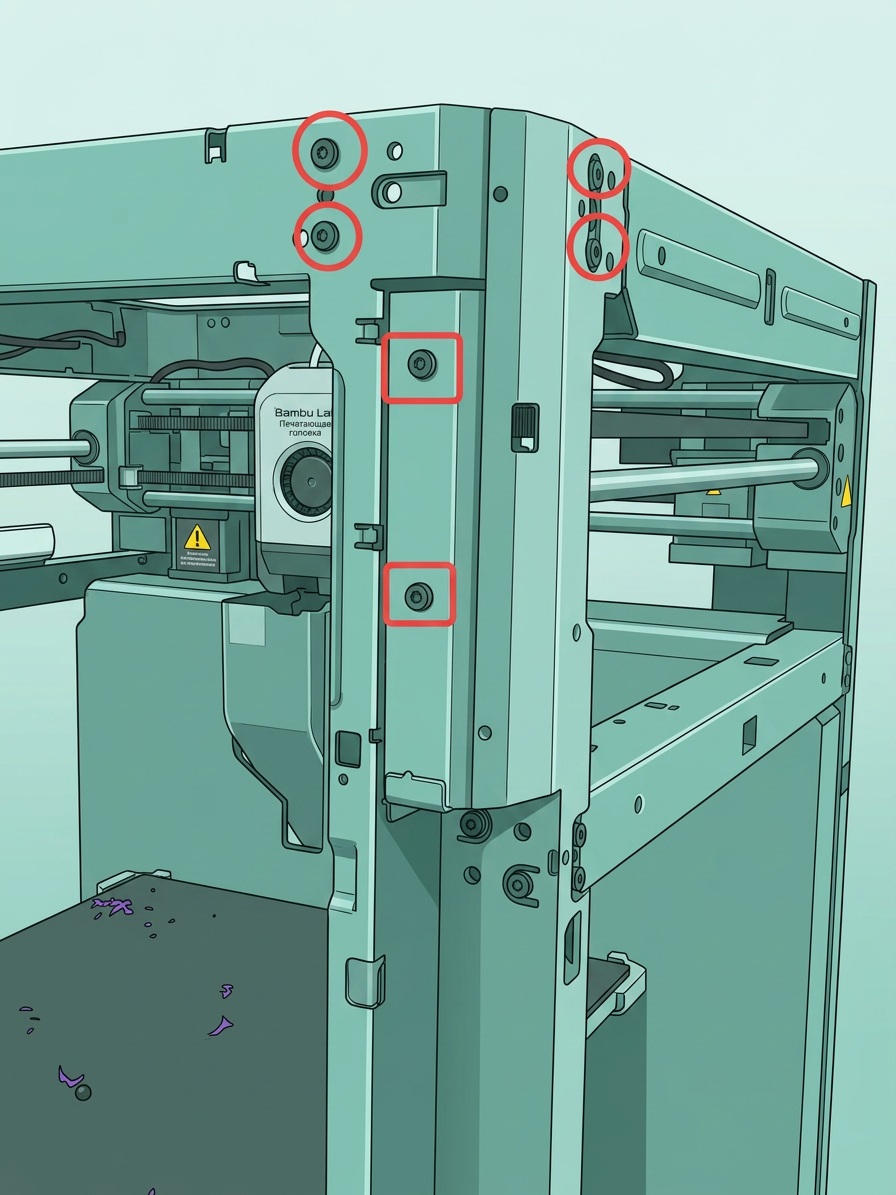

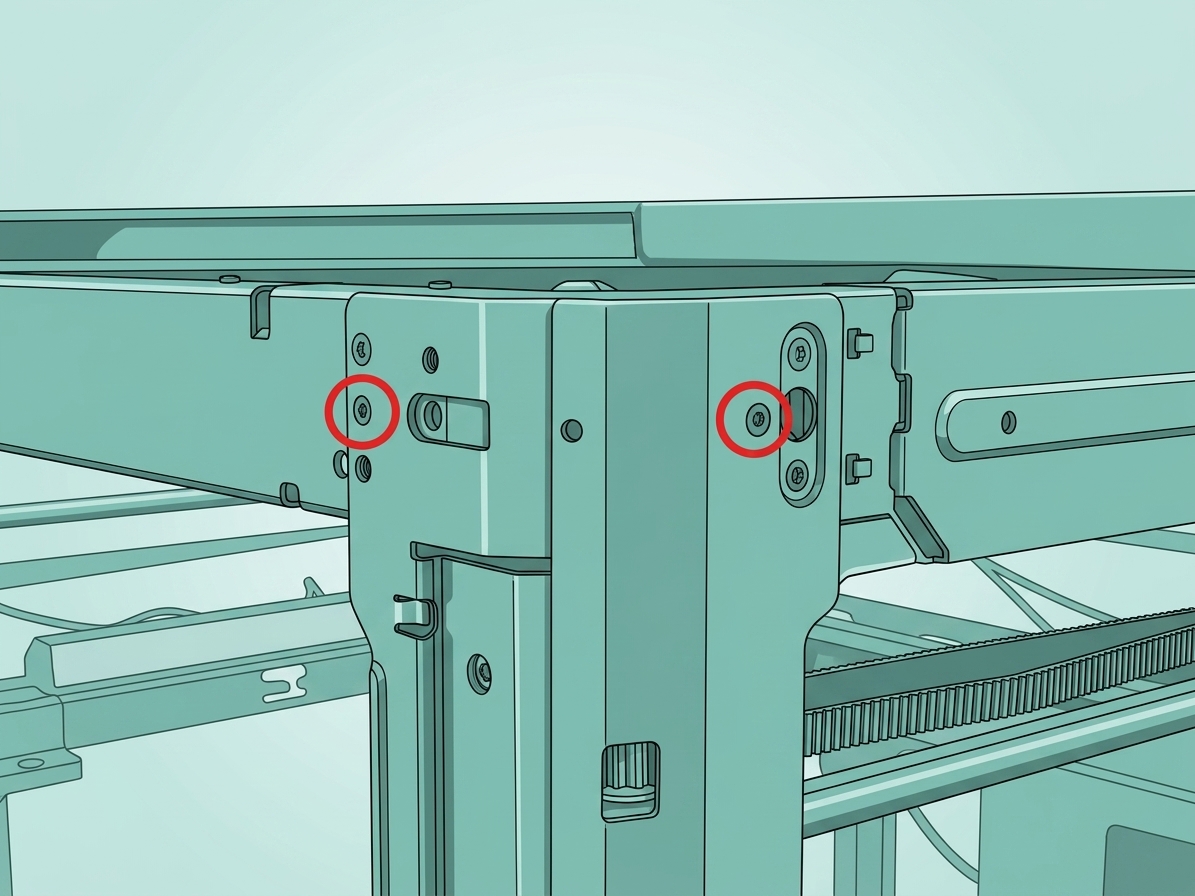

2. Открутите винты правой передней стойки:

Используйте шестигранный ключ H2.0 для удаления 4 винтов, отмеченных кружками, а затем используйте шестигранный ключ H2.0 для удаления 2 винтов, отмеченных квадратами.

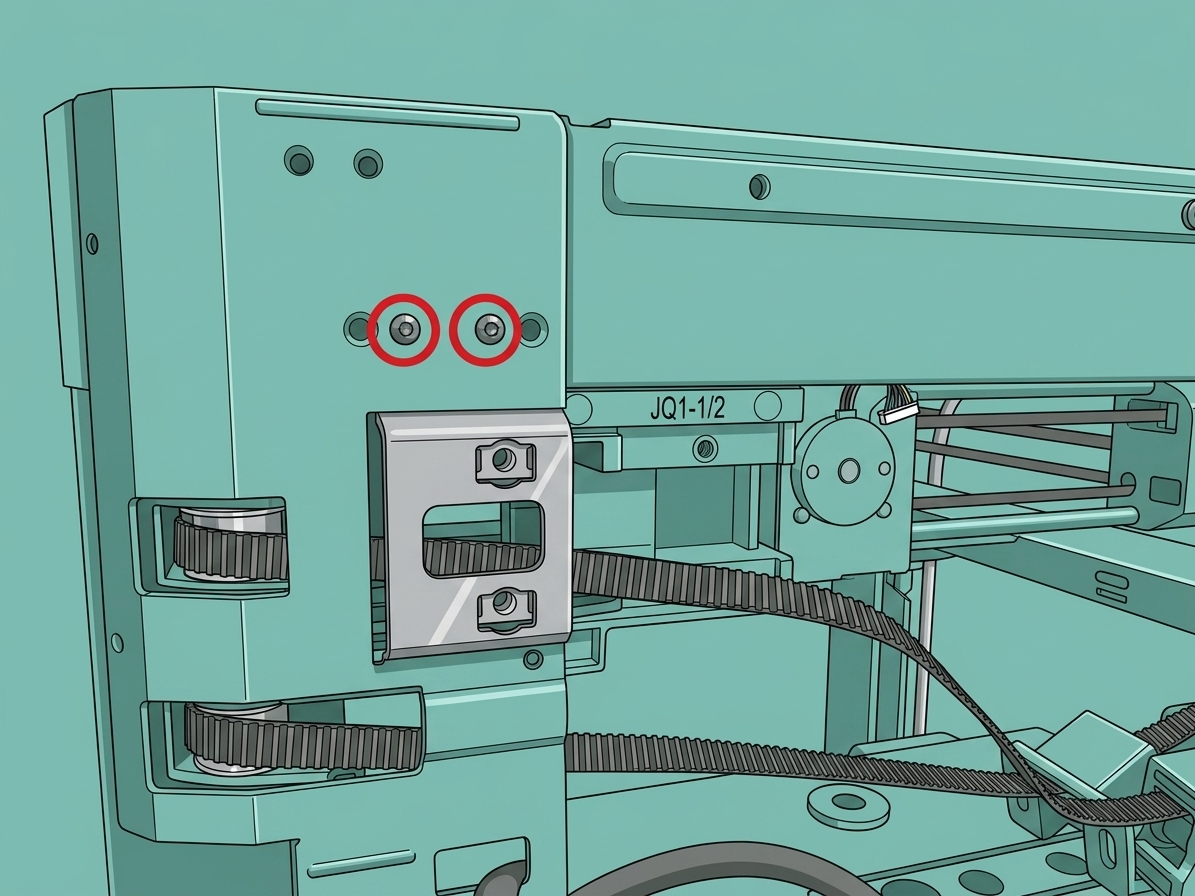

3. Открутите винты левой задней стойки:

Используйте шестигранный ключ H2.0 для удаления 4 винтов, отмеченных кружками, затем используйте шестигранный ключ H2.0 для удаления 3 винтов, отмеченных квадратами, и используйте шестигранный ключ H1.5 для удаления 1 серебряного винта, отмеченного стрелкой.

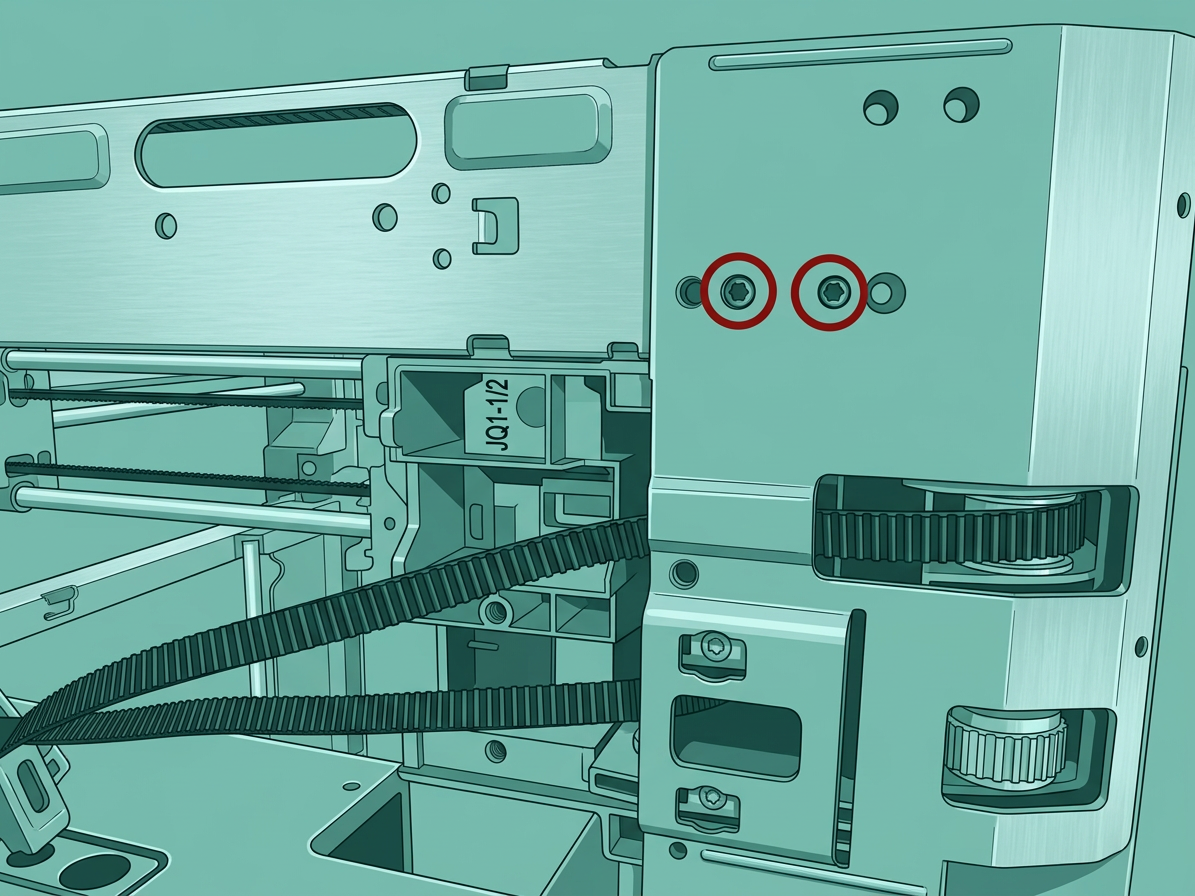

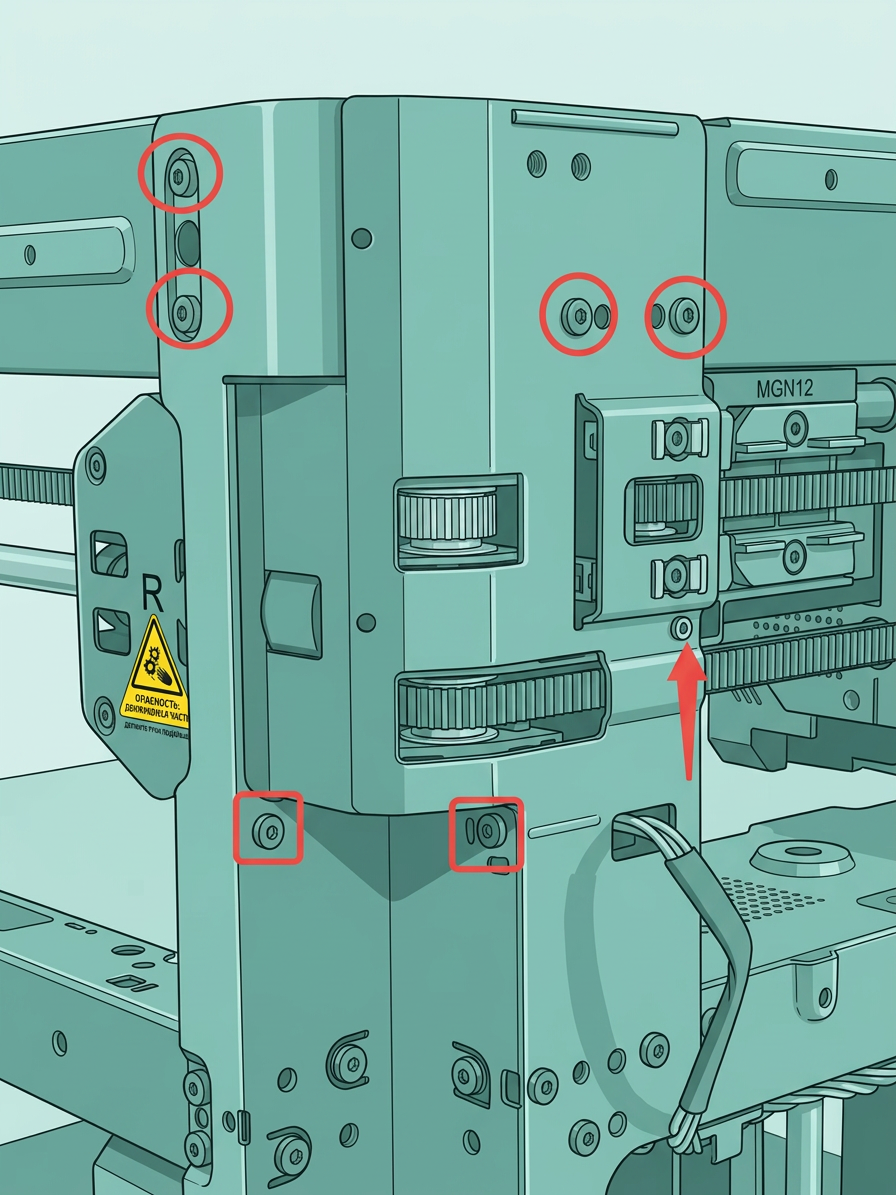

4. Открутите винты правой задней стойки:

Используйте шестигранный ключ H2.0 для удаления 4 винтов, отмеченных кружками, затем используйте шестигранный ключ H2.0 для удаления 3 винтов, отмеченных квадратами, и используйте шестигранный ключ H1.5 для удаления 1 серебряного винта, отмеченного стрелкой.

Снятие передней рамы

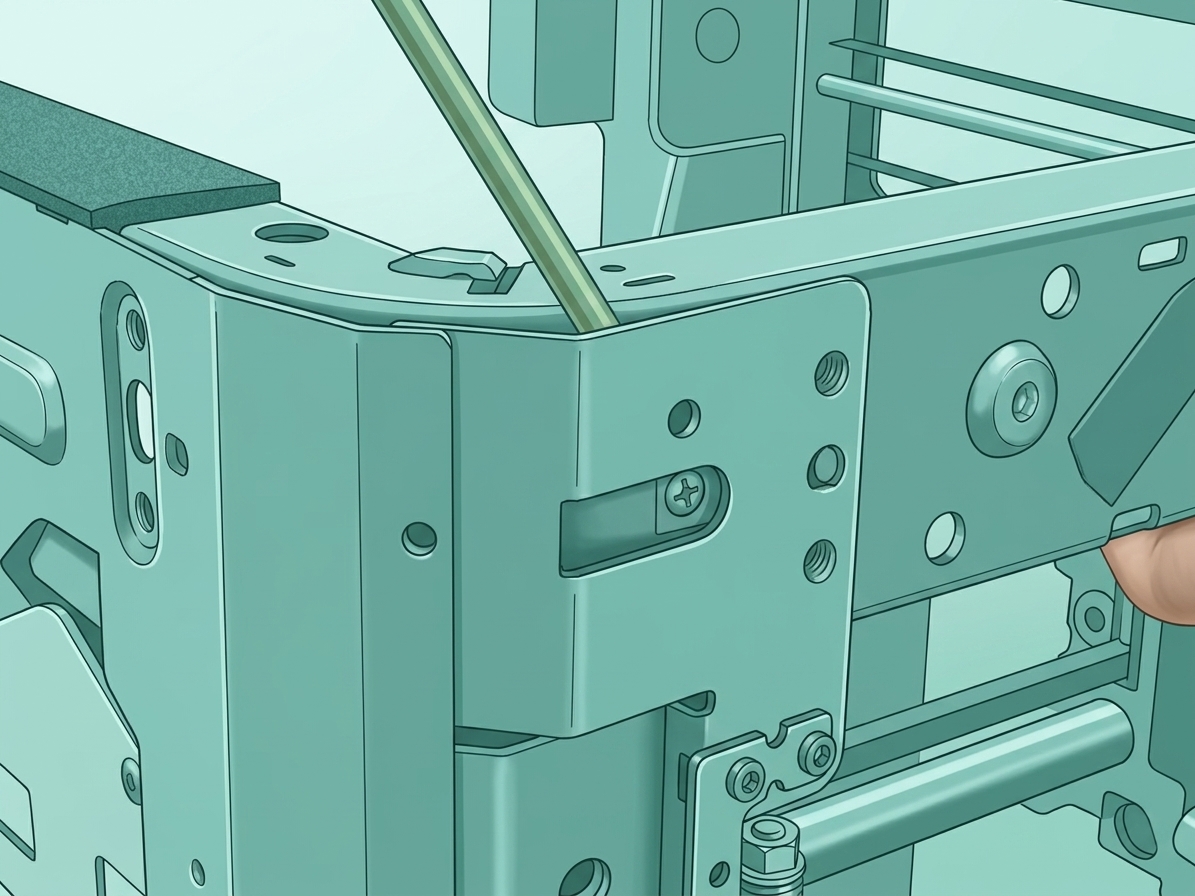

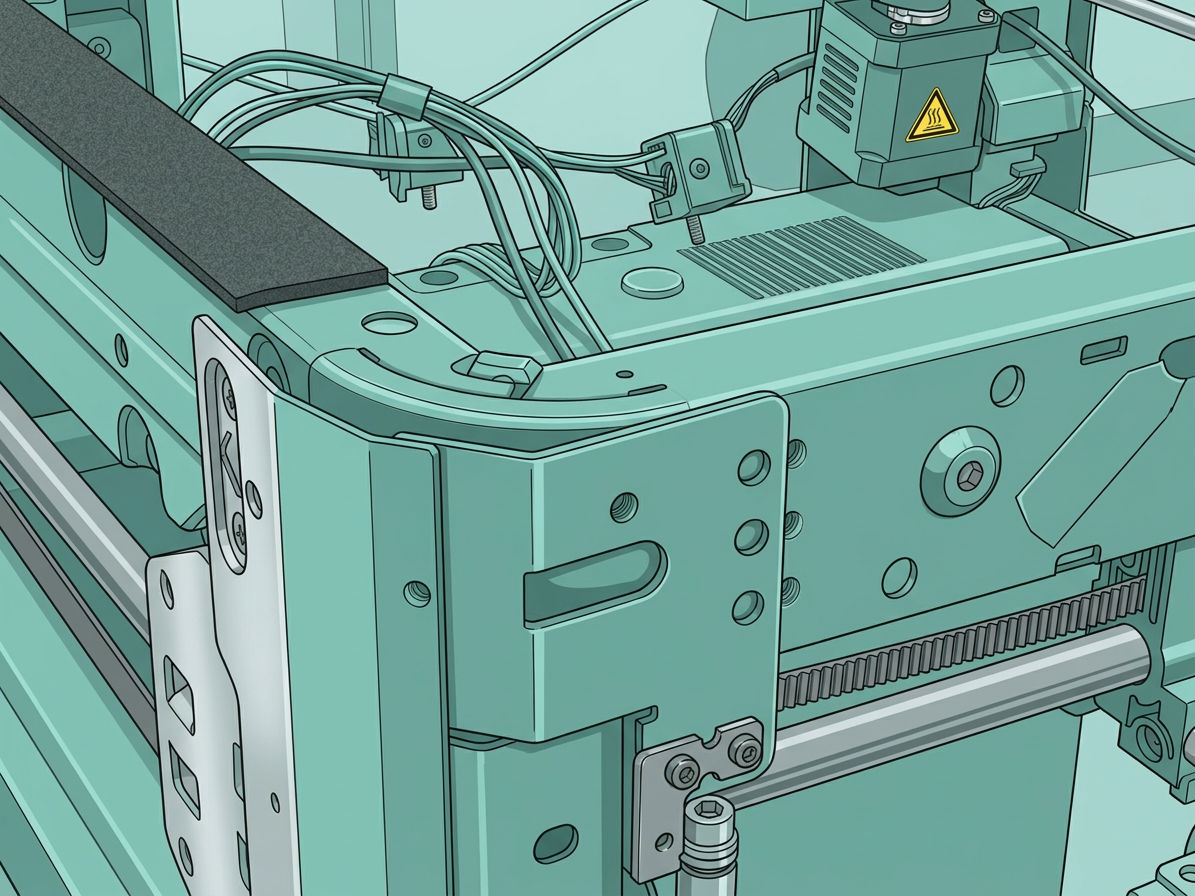

Необходимо отогнуть стойку наружу (можно использовать шестигранный ключ H2.0, чтобы поддеть её), чтобы разблокировать штифты между рамой и стойкой;

Необходимо разогнуть все четыре стойки наружу.

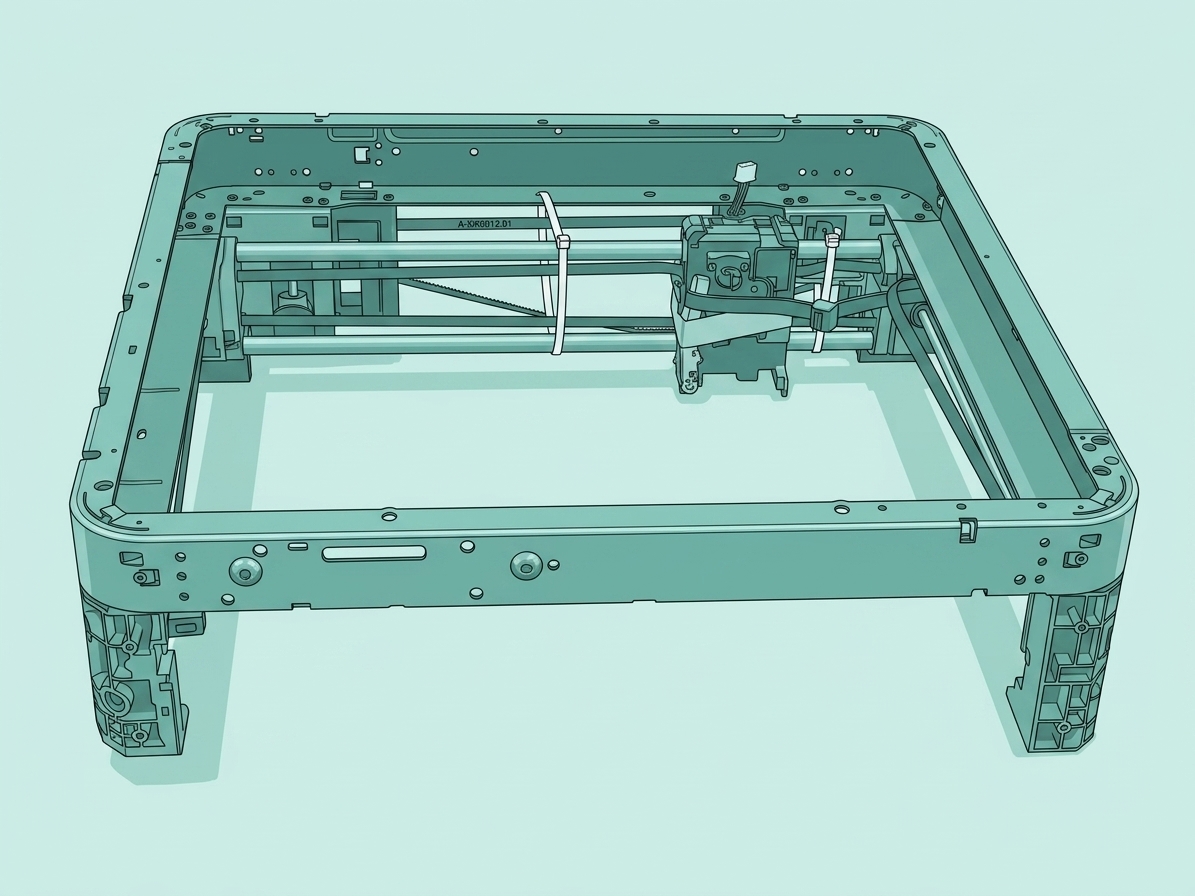

Затем удалите раму X/Y, подняв её вверх.

Установка системы перемещения Core XY

Шаг 1: Установка системы перемещения Core XY

Совместите новую систему перемещения Core XY с четырьмя стойками и вставьте систему перемещения Core XY в принтер, совместив ушки системы перемещения Core XY с маленькими отверстиями в стойках, чтобы убедиться, что она установлена правильно. Сторона системы перемещения Core XY с креплением мотора является задней стороной, а сторона с отверстиями для крепления экрана — передней стороной, как показано ниже:

Примечание: После установки системы перемещения Core XY проверьте, может ли ремень двигаться нормально. Если он застрял между системой перемещения Core XY и стойками, пожалуйста, отрегулируйте его вовремя.

Последовательно затяните винты левой передней, правой передней, левой задней и правой задней стоек (обратите внимание на винты, отмеченные кружками, квадратами и серебряные винты).

Шаг 2: Установка мотора XY/натяжителя

1. Установите мотор XY

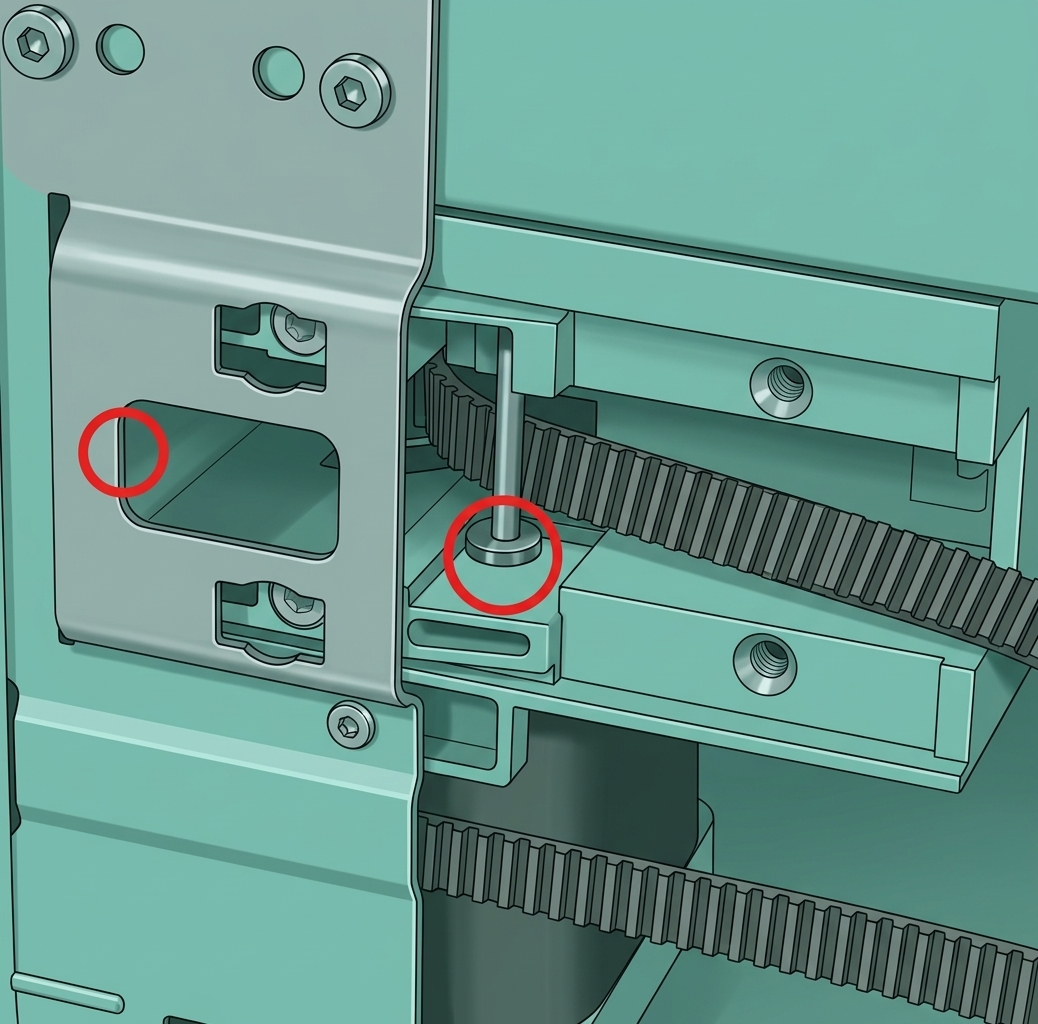

Вы можете переустановить снятый мотор XY на кронштейны мотора, установить ремень XY на ведущее колесо мотора XY, а затем затянуть 4 винта, крепящие моторы, используя шестигранный ключ H2.0.

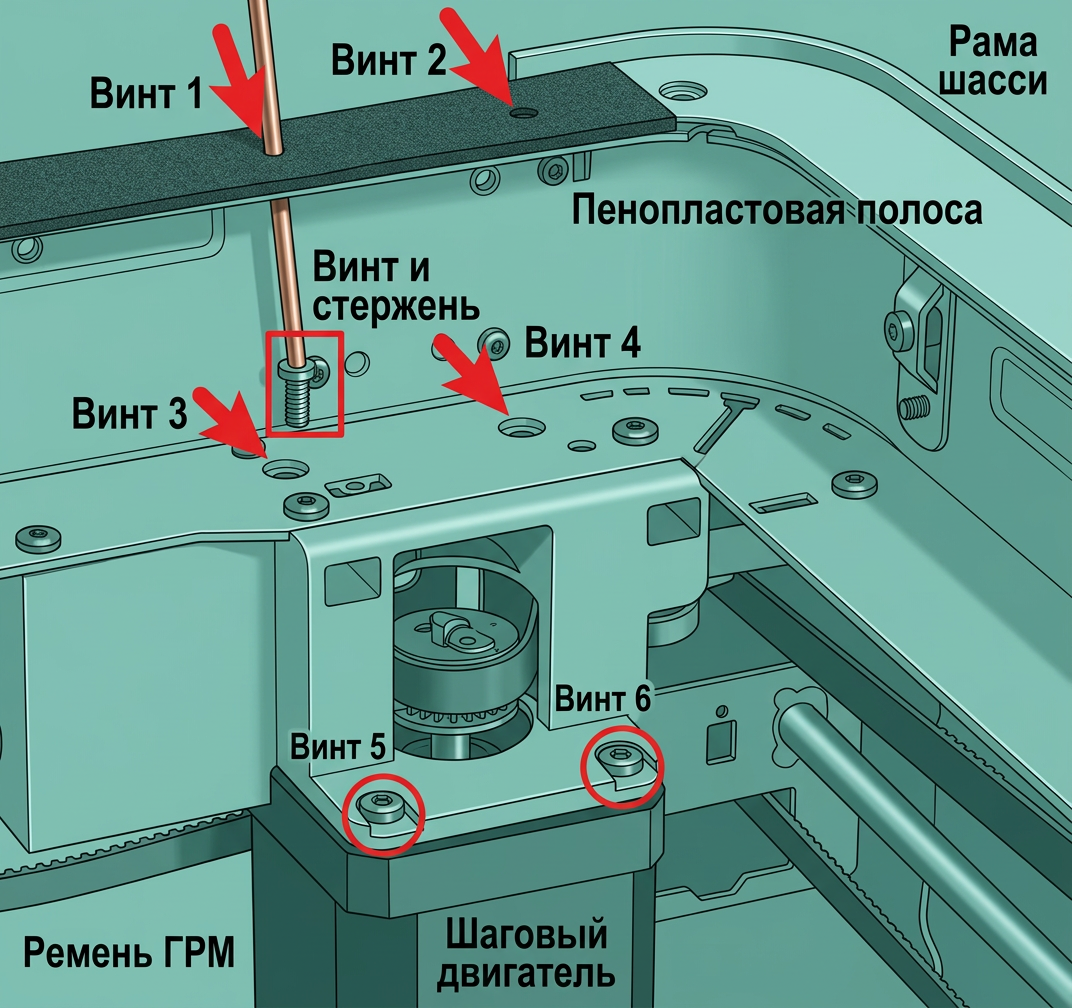

Вам нужно вставить 2 винта сзади через отверстия в верхней балке, затем наденьте их на шестигранный ключ и используйте ключ, чтобы закрепить винты на месте.

Вы можете обратиться к следующей Wiki для подробных шагов по замене мотора XY X1C:

Замените XY-мотор

2. Установите натяжитель XY

Установите натяжитель XY на место, прикрепите 2 держателя концевых выключателей и слегка вкрутите винты для предварительной фиксации, не затягивая их.

Установите пружину и держатель натяжителя на место и затяните 2 винта с помощью шестигранного ключа H2.0.

3. Натяните ремень XY

Используйте шестигранный ключ H2.0, чтобы ослабить 2 винта на другом натяжителе XY, держите блоки на обоих концах головки обеими руками и перемещайте их вперед и назад несколько раз, затем остановитесь близко к задней части. Используйте шестигранный ключ H2.0, чтобы затянуть 4 винта на натяжителе XY с обеих сторон.

Вы можете обратиться к следующей Вики-странице для подробных шагов по натяжению ремня:

Процедура натяжения ремня

Шаг 3: Установка передней крышки

1. Установите плату кнопок

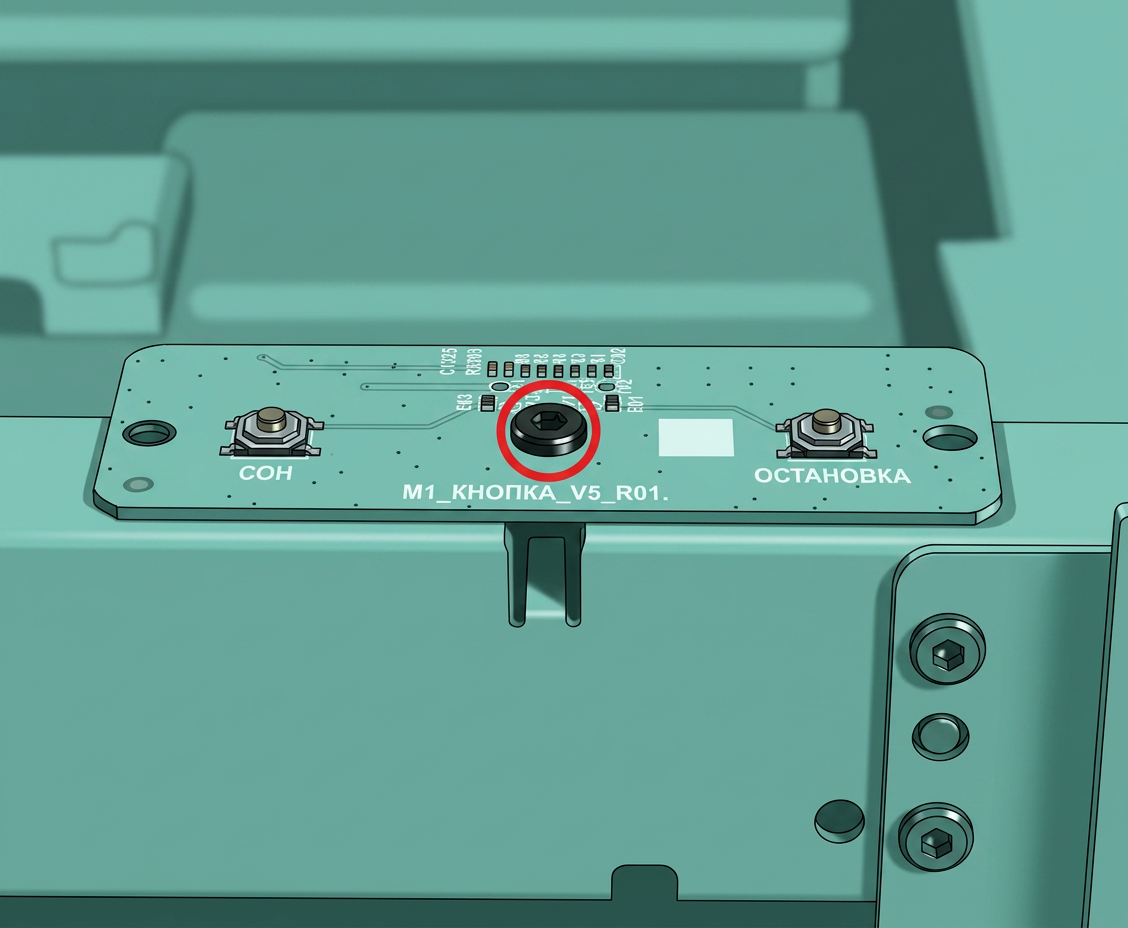

Перед установкой передней крышки вы можете сначала использовать шестигранный ключ H2.0, чтобы затянуть 1 винт и установить плату кнопок на принтер.

Вы можете обратиться к следующей Вики-странице для подробных шагов по замене платы кнопок X1C:

Замена платы кнопок

2. Установка передней крышки

Поскольку антенна Wi-Fi и передняя крышка были сняты вместе, вам необходимо пропустить антенну Wi-Fi через маленькое отверстие на системе перемещения Core XY перед установкой передней крышки:

Вы можете обратиться к следующей Вики-странице для подробных шагов по замене передней крышки X1E:

Как заменить переднюю крышку

Шаг 4: Установка платы AP/экрана/кабеля

1. Установите плату AP

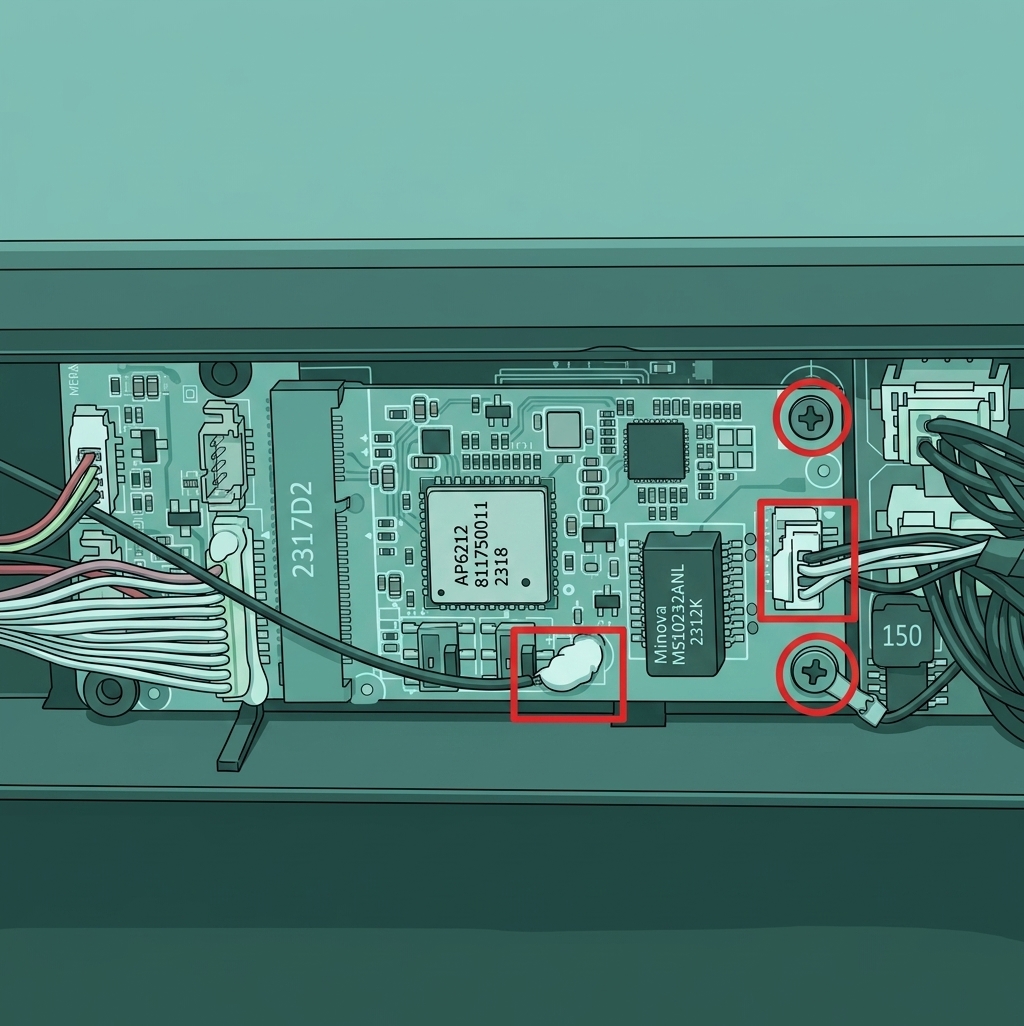

Выровняйте плату AP по отверстиям для винтов, затяните четыре фиксирующих винта с помощью шестигранного ключа H2.0 и проведите кабель экрана через квадратное отверстие в передней крышке.

Затем подключите антенну Wi-Fi к плате AP и уложите кабель подключения платы кнопок в кабельную клипсу; защелкните кабель камеры в паз для кабеля и пропустите светодиод через маленькое отверстие в раме XY.

Наконец, подключите кабель платы кнопок, кабель камеры и кабель светодиода к плате AP:

Вы можете обратиться к следующей Вики-странице для подробных шагов по замене платы AP X1C.
Руководство по установке платы AP X1E

2. Установите экран

Слегка вытяните FPC, нажмите на обе стороны разъема FPC, вставьте разъем FPC в разъем на задней стороне экрана, установите экран в 4 паза принтера, а затем аккуратно сдвиньте его влево, пока не услышите щелчок о фиксации.

Вы можете обратиться к следующей Вики-странице для подробных шагов по замене экрана X1E:

Замена LCD-экрана высокого разрешения

3. Установка кабеля USB-C/кабельной цепи/PTFE-трубки

Поскольку кабель USB-C/кабельная цепь/PTFE-трубка были сняты вместе, вы можете закрепить основание кабельной цепи непосредственно на раме, затянув один винт шестигранным ключом H1.5:

• Замена кабеля USB-C

• Замена сборки кабельной цепи

• Замена PTFE-трубки Bambu

4. Установка кабеля MC-AP

Пропустите оба конца соединительного кабеля MC-AP через кабельные отверстия на раме X/Y, затем упорядочьте кабели по порядку в кабельные пазы и подключите их к плате AP.

Вы можете обратиться к следующей Вики-странице для подробных шагов по замене кабеля MC-AP X1E:
Замена кабеля MC-AP

Шаг 5: Установка платы TH/экструдера/хотенда/микро-лидара

1. Установите микро-лидар

Прикрепите микро-лидар к нижней части головки и зафиксируйте его 2 винтами.

Вы можете обратиться к следующей Вики-странице для подробных шагов по замене микро-лидара X1E.

Руководство по замене микро-лидара

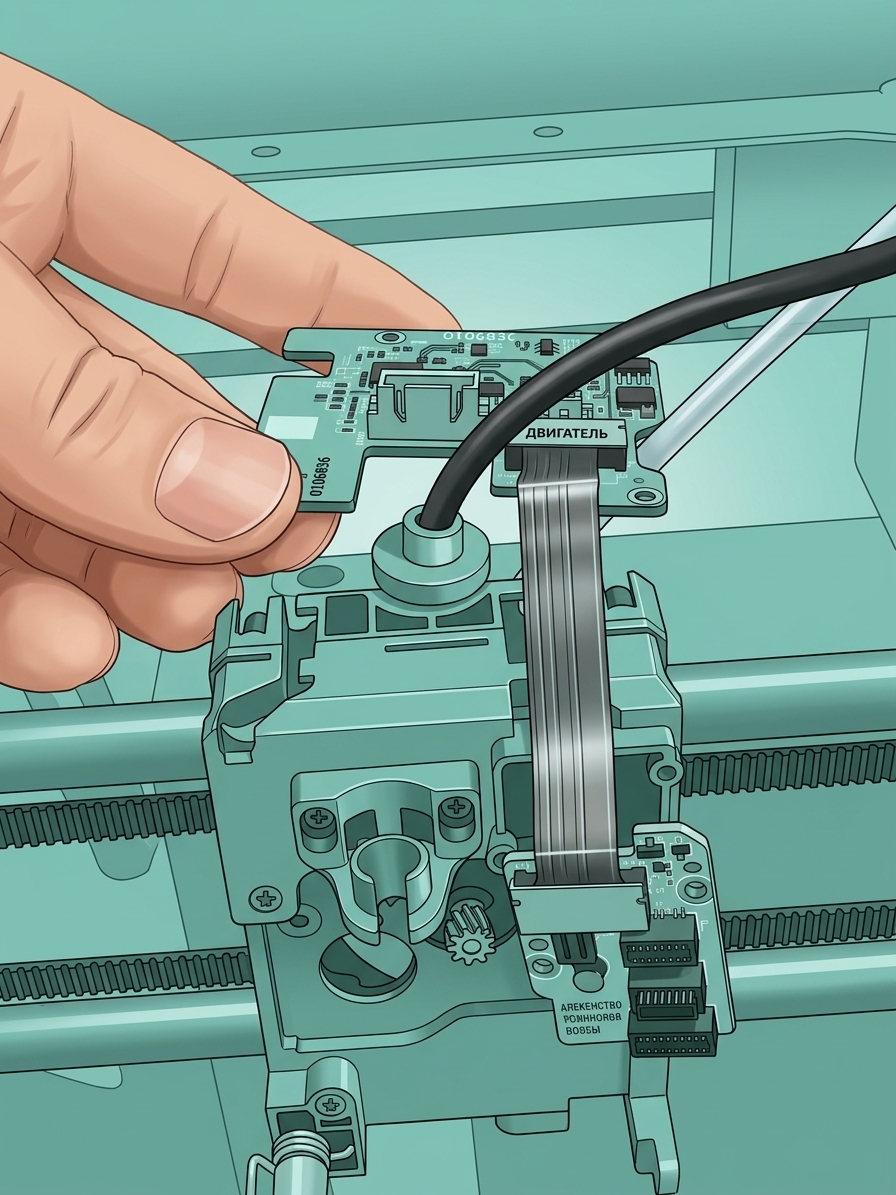

2. Установите комплект платы TH

Поскольку кабель FPC подключен к плате TH и плате подключения экструдера, вы можете сначала защелкнуть кабель FPC и кабель подключения передней крышки в паз для кабеля. Подключите кабель USB-C, микро-лидар и двигатель экструдера к плате TH, затем установите плату TH и плату подключения экструдера на головку и используйте шестигранный ключ H1.5, чтобы зафиксировать 3 винта для крепления платы TH и 2 винта для крепления платы подключения экструдера.

3. Установка средней/задней крышки головки

Установите среднюю крышку головки на место, проверив направление установки по положению круглого отверстия для провода. Затем прикрепите заднюю крышку головки к головке, обратите внимание, что сверху есть защелки. После того как задняя крышка головки и средняя крышка защелкнутся на месте, последовательно затяните восемь винтов с помощью шестигранного ключа H1.5.

4. Установка экструдера/хотенда

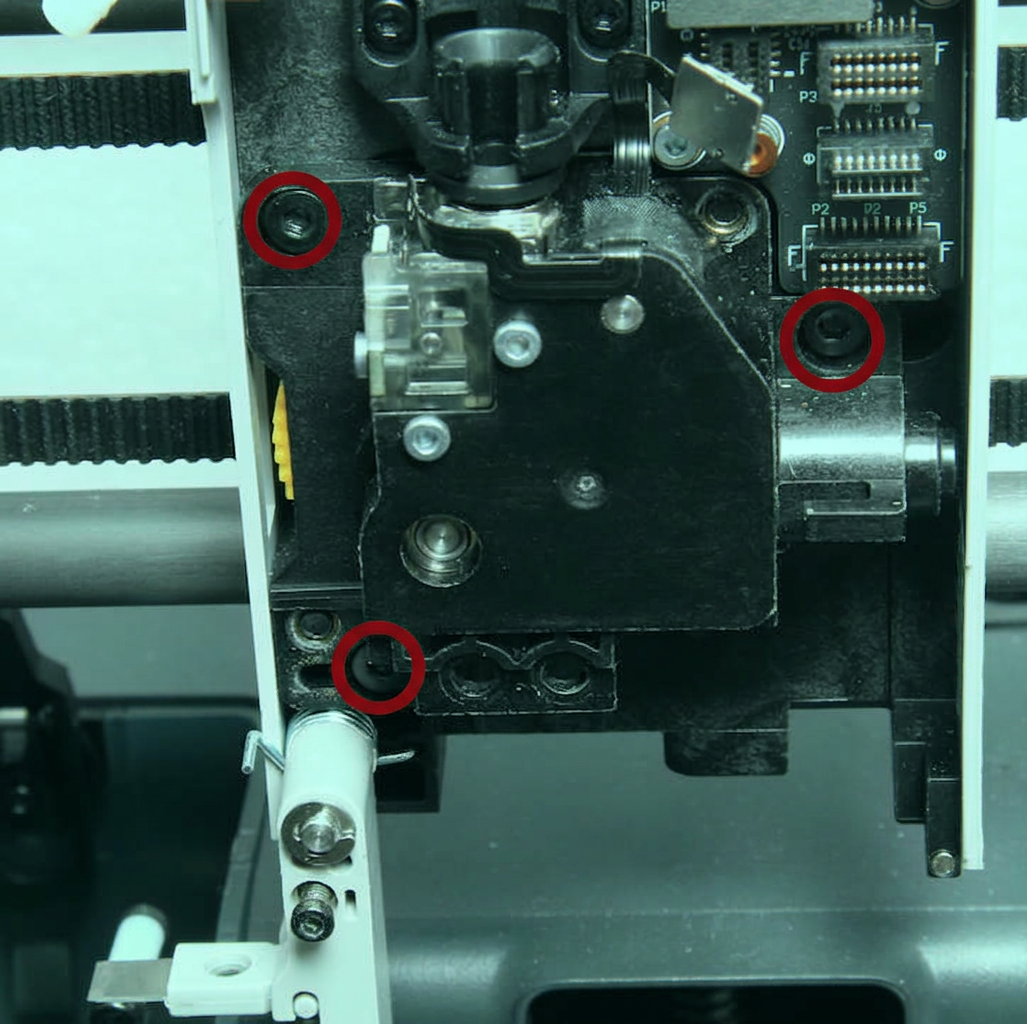

Установите экструдер и хотенд на головку и затяните три винта с помощью шестигранного ключа H2.0; затем подключите PTFE-трубку к экструдеру, подключите соединительные кабели к плате подключения экструдера и, наконец, затяните винты резака с помощью шестигранного ключа H1.5.

Вы можете обратиться к следующей Вики-странице для подробных шагов по замене экструдера/хотенда X1C:

Руководство по установке головки X1E

front-glass-door">Шаг 6: Установка левой/правой панелей, задней панели и передней стеклянной двери

1. Установка левой/правой/задней панели X1E

Руководство по установке корпуса X1E

2. Установка передней стеклянной двери X1E

Замена передней стеклянной двери

Калибровка

Подключите питание, включите принтер и запустите процесс калибровки устройства. Если процесс калибровки проходит успешно, операция выполнена успешно.

Если возникла неисправность, следуйте инструкциям, чтобы проверить, есть ли проблема со сборкой. После устранения неполадок запустите самопроверку устройства снова. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Для обеспечения безопасного и эффективного выполнения, если у вас возникли какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем отправитьТехническую заявкупо вашей проблеме. Пожалуйста, приложите изображение или видео, иллюстрирующее проблему, а также любую дополнительную информацию, связанную с вашим запросом.
