Что такое микролидар?
Микролидар Bambu — это датчик, способный измерять глубину с точностью до микрон. Он обеспечивает точность на уровне микрон в 3D-печати. Система измеряет высоту сопла относительно поверхности стола, калибрует экструзию материала из сопла и сканирует первый слой.
Перед заменой микролидара или платы TH для X1C/X1 определите их версии, чтобы избежать проблем с совместимостью из-за неправильной версии. Введение в микролидар Bambu Lab и способы различения версий (одиночный красный или двойной красный)
Микролидар Bambu
Когда требуется замена микролидара?
Если в любой момент на экране принтера появляется предупреждение, связанное с «лазерами», или отображается какое-либо предупреждение о лазерах (например, лазер не горит), и вы проверили соединения, но это не помогло.
Необходимые инструменты и материалы
- Новый модуль микролидара Bambu
- Шестигранный ключ H1.5
- Фен
- Силиконовый клей
Только для справки
Предупреждение о безопасности и состояние устройства перед началом работы
Пожалуйста, внимательно следуйте шагам этого руководства для выполнения замены. Убедитесь, что устройство обесточено перед началом любой разборки и сборки.
Руководство по эксплуатации
Шаг 1 - (Разборка) Опустите нагреваемый стол
Включите принтер, перейдите в меню перемещения на дисплее и опустите нагреваемый стол до самого низа устройства. После этого выключите принтер и снимите верхнюю стеклянную крышку.

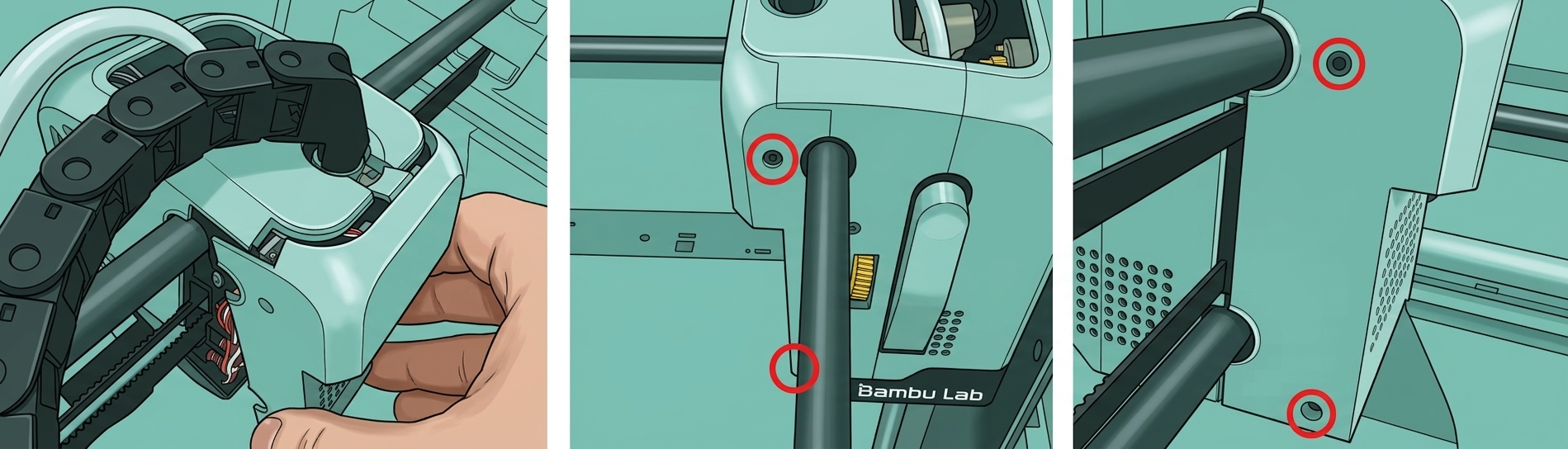

Шаг 2 - Снятие задней крышки инструментальной головки
Открутите 4 винта, крепящих заднюю крышку инструментальной головки, с помощью шестигранного ключа и снимите заднюю крышку.

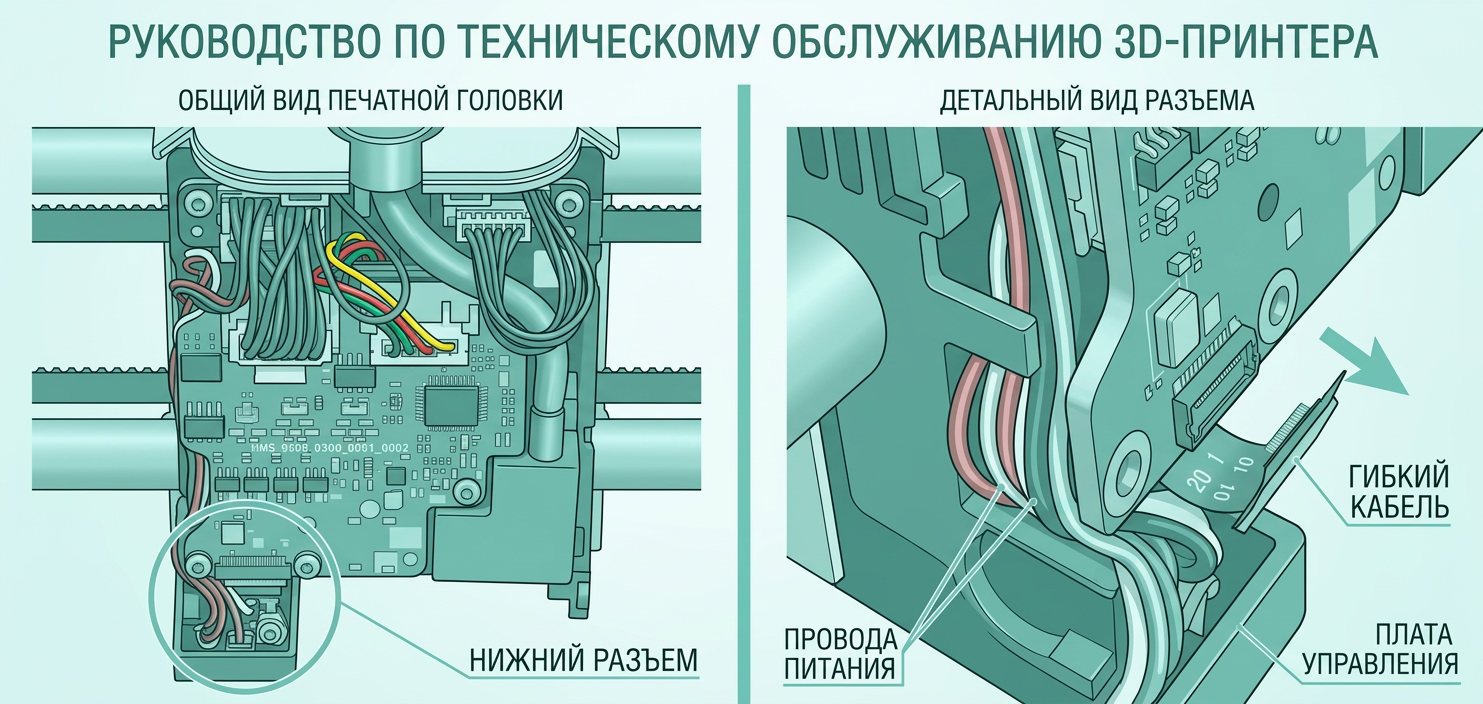

Шаг 3 - Отключение гибкого кабеля
Открутите 2 винта, расположенные в нижнем левом углу платы, которые фиксируют гибкий кабель. После этого аккуратно отсоедините разъем гибкого кабеля.
Шаг 4 - Ослабление винтов платы
Немного ослабьте 3 винта, фиксирующие плату breakout, достаточно, чтобы облегчить снятие кабелей микролидара.

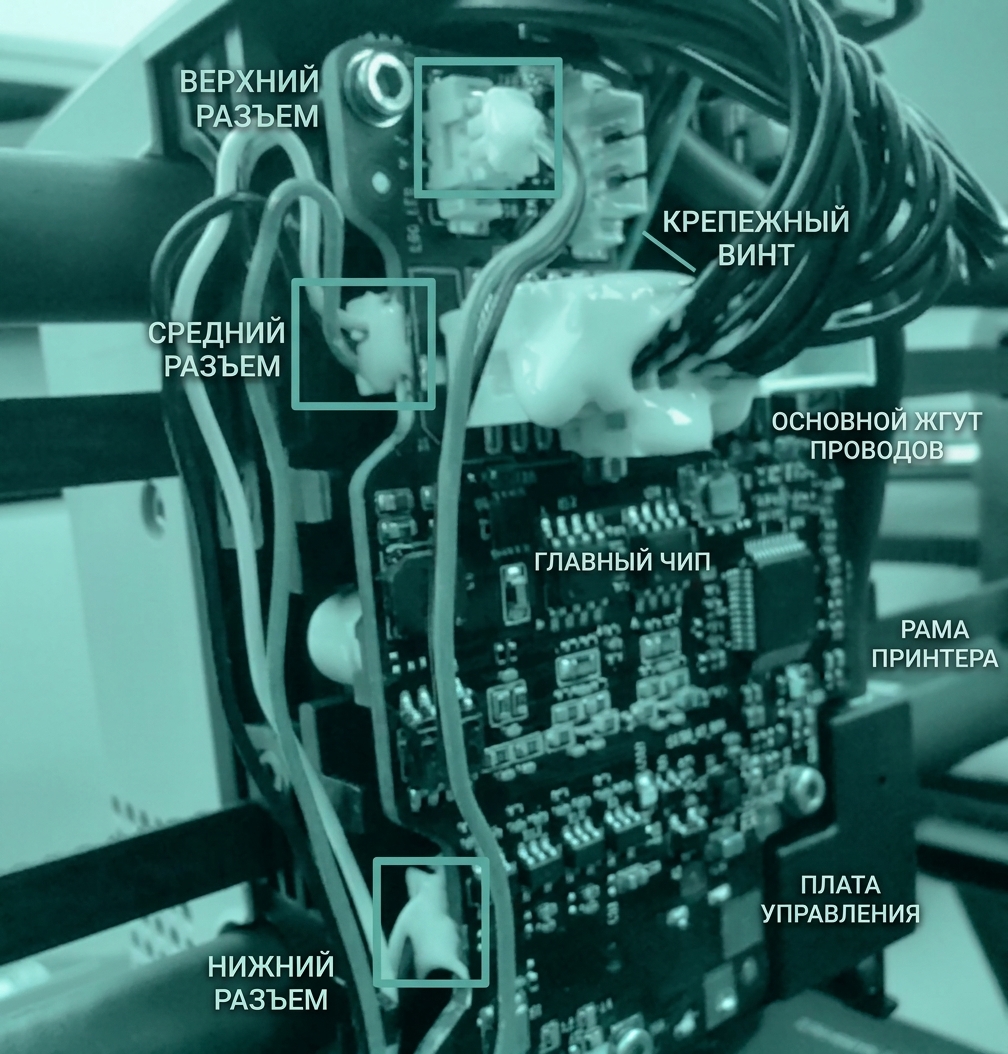

Шаг 5 - Отсоединение разъемов кабелей
Разъемы закреплены с помощью горячего клея, чтобы убедиться, что они останутся на месте во время работы. Чтобы отсоединить разъемы, используйте фен, чтобы нагреть клей и размягчить его достаточно, чтобы разъемы легко отсоединились. После отсоединения вы можете удалить излишки клея, оставшиеся на разъемах.

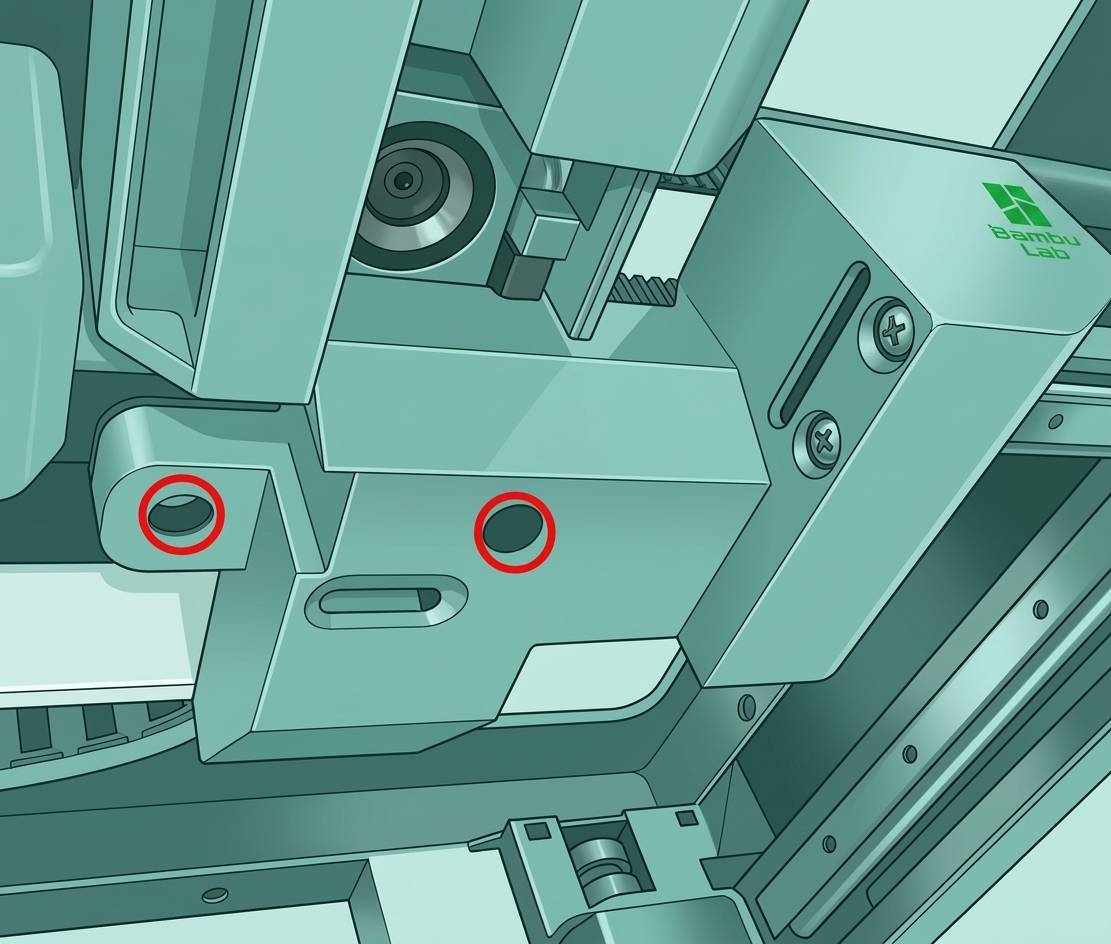

Шаг 6 - Снятие микролидара Bambu
Открутите 2 винта, удерживающие микролидар на месте, которые расположены на нижней стороне инструментальной головки. После этого микролидар должен сняться и его можно заменить.
Шаг 7 - (Сборка) Установка нового микролидара Bambu
Теперь мы выполним все шаги разборки в обратном порядке, чтобы установить микролидар Bambu на инструментальную головку, начиная с размещения микролидара внизу инструментальной головки и закрепления его 2 винтами.

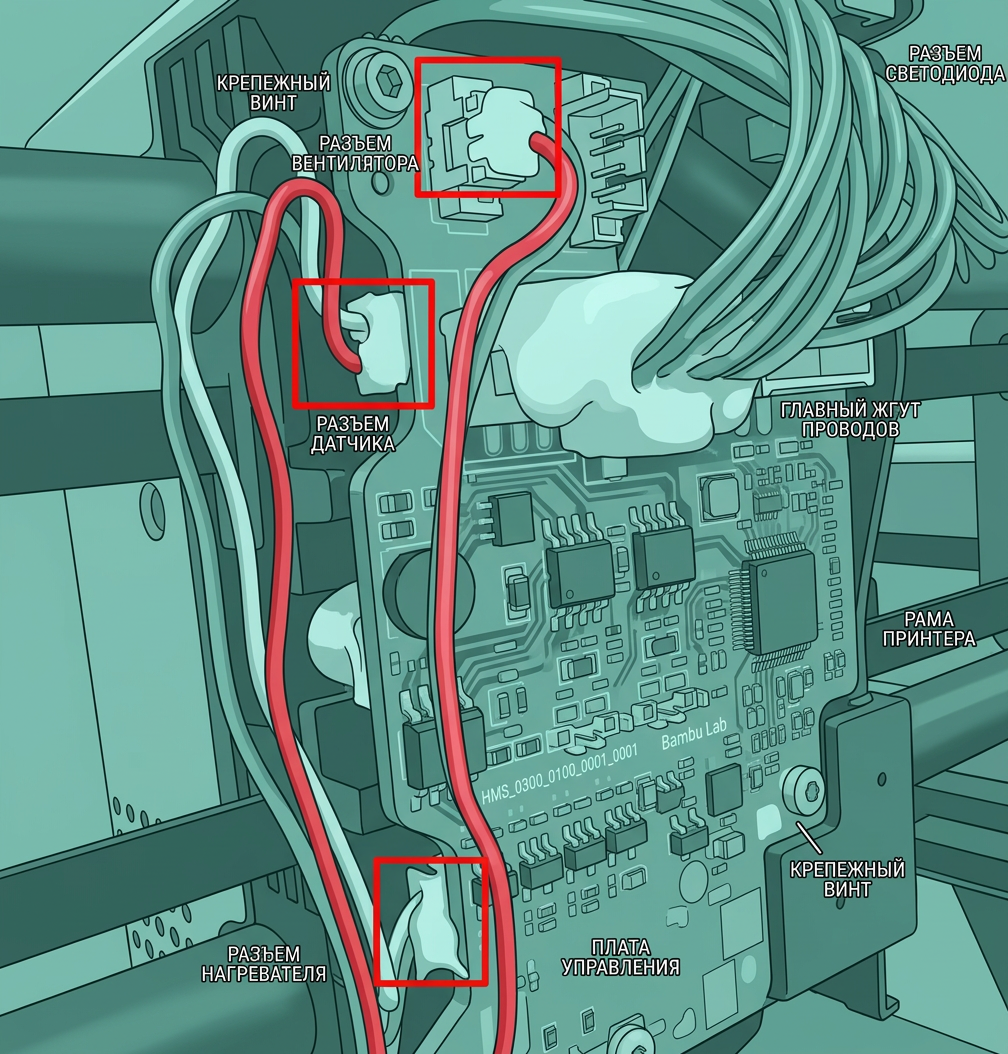

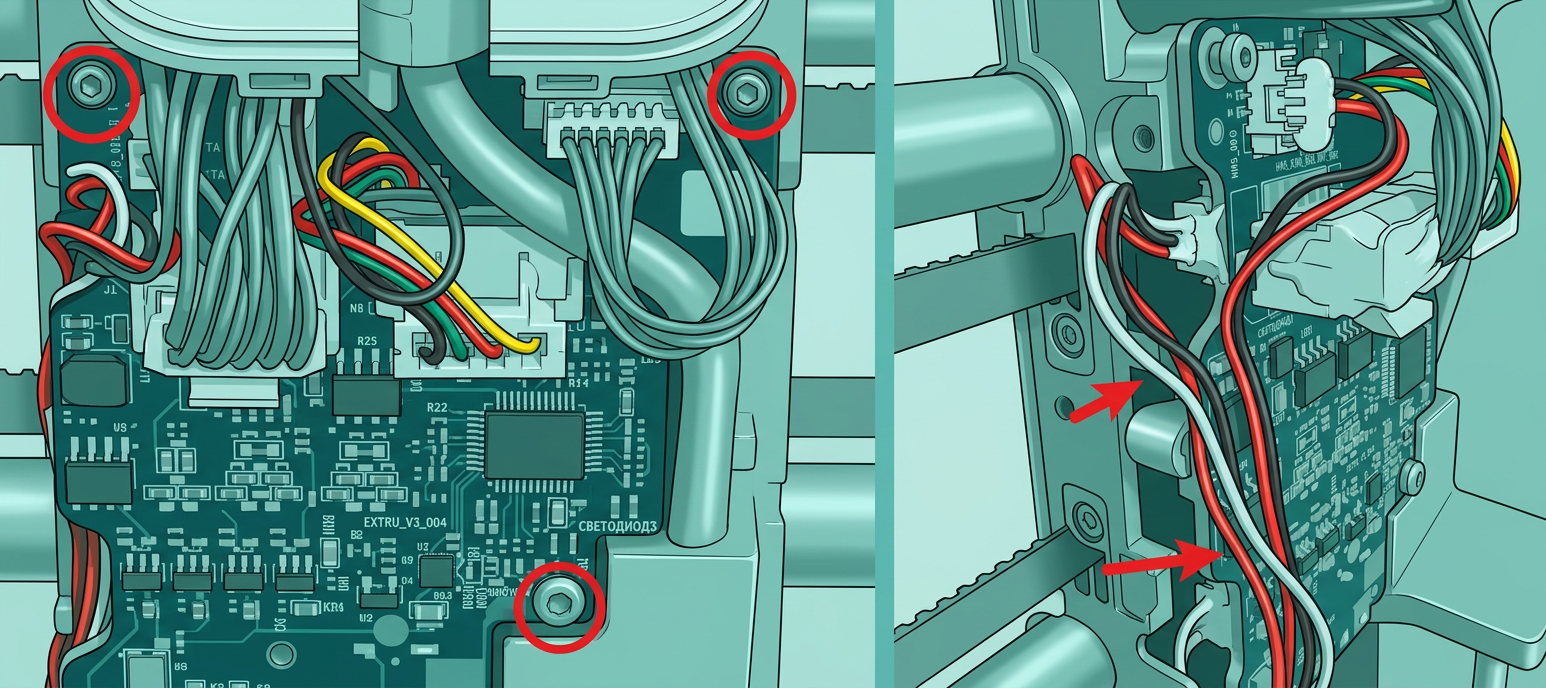

Шаг 8 - Подключение 3 кабелей

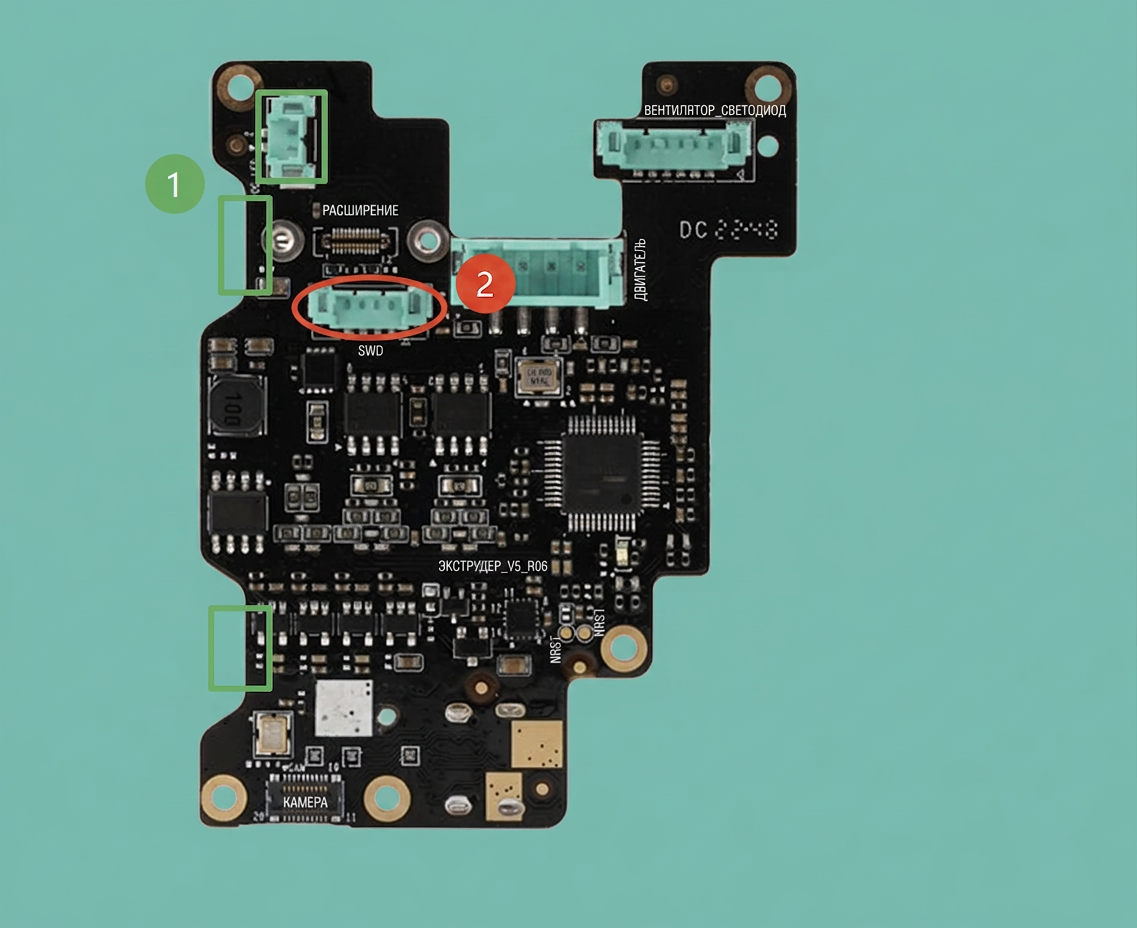

Подключите три кабеля к соответствующим разъемам на плате экструдера, как показано на рисунке ниже (рекомендуется нанести силиконовый клей на разъемы для усиления, затем дайте ему постоять 30 минут и подождите, пока силикон схватится). После завершения повторно затяните 3 винта, которые были ослаблены ранее. Рисунок справа — схема подключения платы TH версии V9.
.png)
Позиция установки кабеля для версии V9 такая же, как для V8, расположена на зеленом отмеченном месте; гнездо, отмеченное цифрой 2 на изображении, является тестовым гнездом и не требует установки.

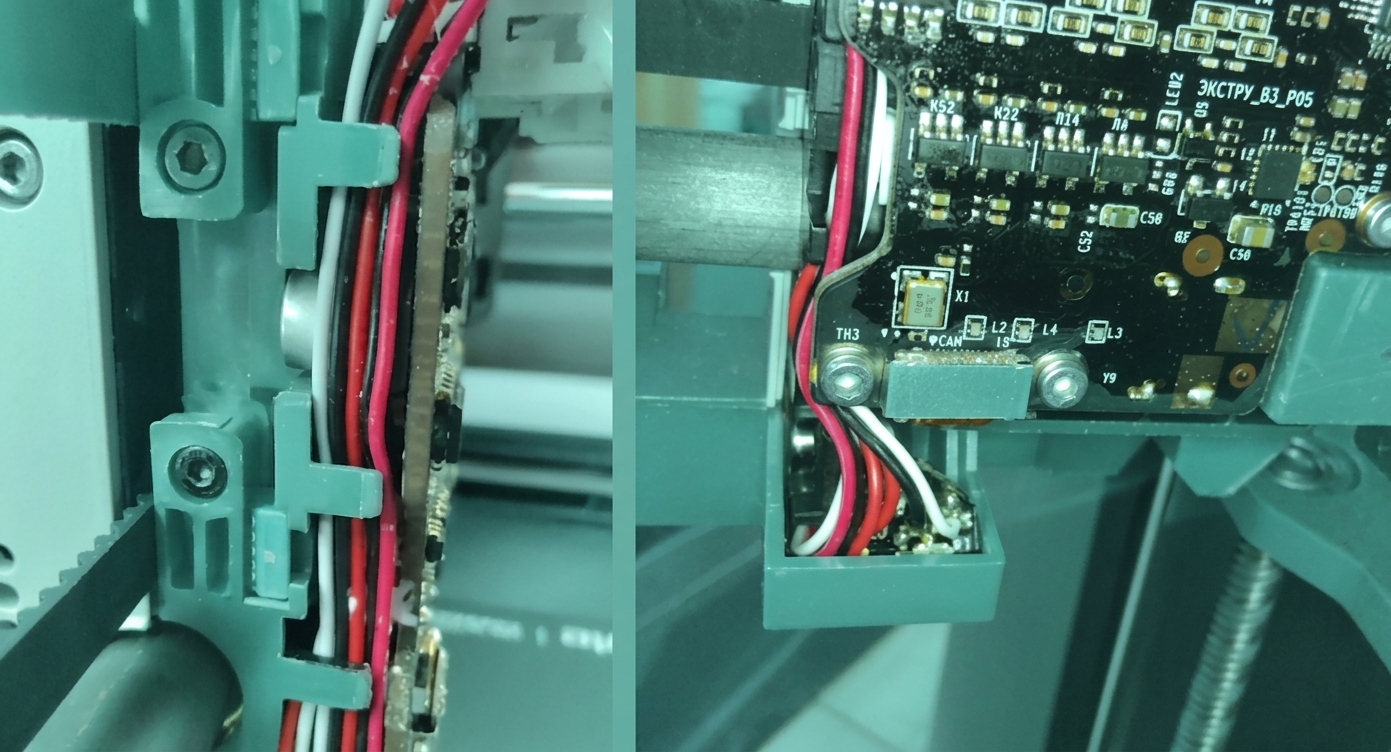

Шаг 9 - Прокладка кабелей
Проложите кабели вдоль стороны платы breakout, продвигая их вдоль края, как показано на фото ниже. Затем, очень аккуратно, вставьте разъем ленточного кабеля, приложив легкое давление. После этого закрепите крепление разъема ленточного кабеля на месте 2 винтами.
Шаг 10 - Установка задней крышки инструментальной головки
Установите обратно заднюю крышку инструментальной головки и закрепите ее 4 винтами (по 2 с каждой стороны). После этого установите верхнюю стеклянную крышку обратно на машину.
Проверка работоспособности
После включения принтера должно появиться сообщение о том, что обнаружен новый микролидар.

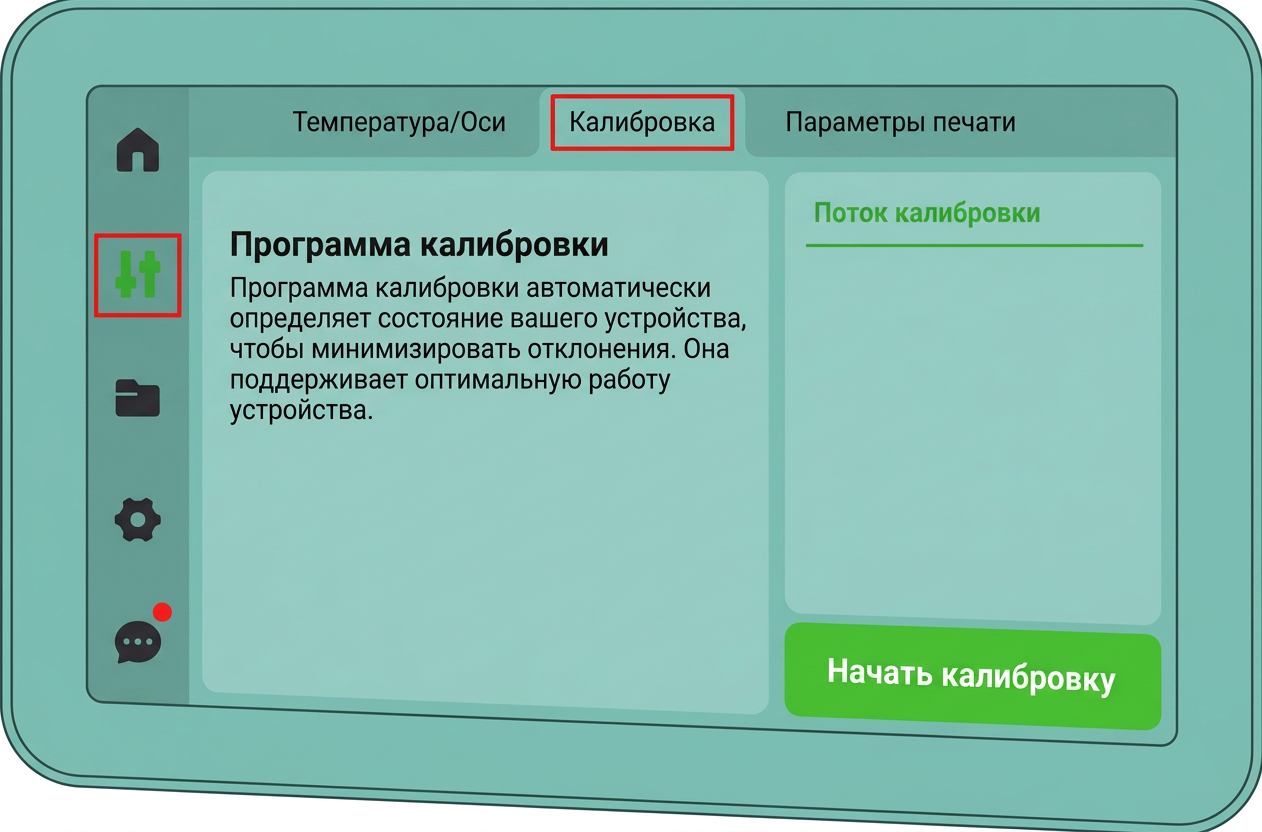

Убедитесь, что камера пуста от любых отпечатков или экструзий на столе, перейдите в меню настроек на экране, затем выберите «Калибровка» и нажмите «Начать калибровку».

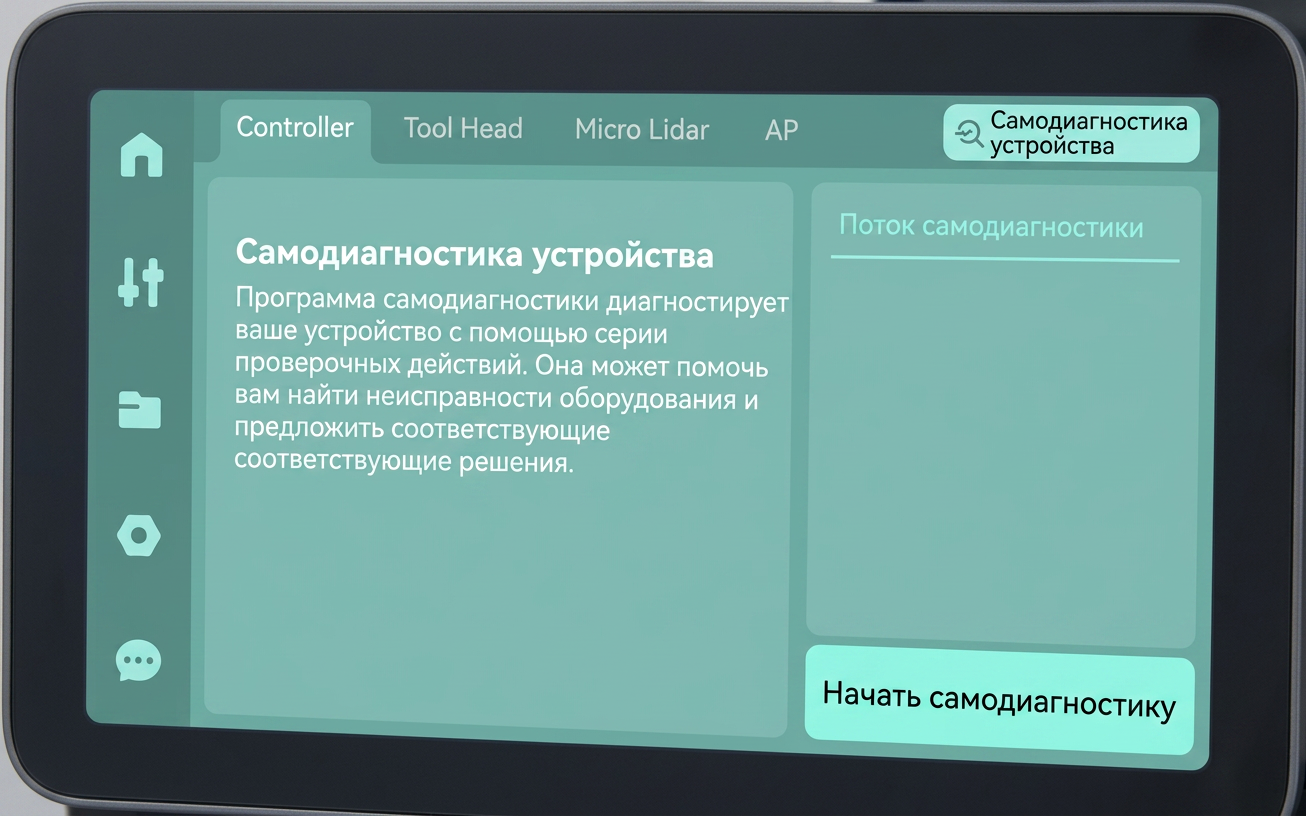

После завершения калибровки выполните самопроверку устройства, как указано ниже.
Если всё прошло по плану и во время калибровки и самотестирования не возникло ошибок или предупреждений, замена выполнена успешно. В противном случае проверьте подключения и повторите попытку. Если проблемы сохранятся, пожалуйста, обратитесь в сервисную службу за дополнительной помощью.
