Инструмент обзора
Инструмент обзора Инструмент обзора специально разработан для работы с проектами 3D-печатных моделей, состоящими из нескольких частей. Когда вы импортируете сложную сборку модели, вы можете столкнуться с трудностями при предварительном просмотре общего эффекта окраски и не можете интуитивно понять окончательное собранное состояние. Инструмент обзора создан для решения этих проблем. Он интегрирует управление компоновкой, дизайн цвета и предварительный просмотр эффектов многокомпонентных моделей в интуитивно понятный интерфейс, позволяя вам рассматривать каждую часть модели как независимую сущность для визуального управления и работы в одном рабочем пространстве. Это мощный помощник для раскрытия творчества и повышения завершенности вашей работы от дизайна до печати. В будущем мы представим дополнительные улучшенные функции, такие как разнесенные виды и снимки сборки, позволяющие создателям генерировать руководства по сборке непосредственно в Bambu Studio. Независимо от того, проектируете ли вы штабелируемые системы хранения, красочные художественные модели или модульные творческие игрушки, Инструмент обзора помогает вам легко просматривать общий внешний вид собранной модели, эффективно управлять структурными компоновками и готовиться к многоцветной печати.
Как импортировать модели и получить обзор Дизайнеры могут импортировать сборки моделей, разработанные в CAD-программах, в Bambu Studio с помощью следующих двух основных рабочих процессов. Программное обеспечение автоматически анализирует и сохраняет исходные относительные положения между частями, создавая полный обзор. Источник модели: Original OpenRC F1 MakerWorld от Daniel Norée
Метод 2: Импорт нескольких файлов STL и их объединение Этот метод предлагает большую гибкость и применим ко всем CAD-программам.
- В CAD-программе: Экспортируйте каждую часть модели оптом как отдельные файлы STL.

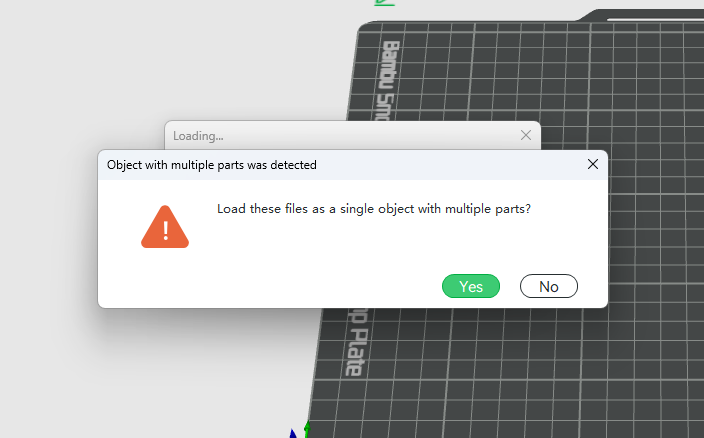

- В Bambu Studio: Выберите все эти файлы STL и импортируйте их в Studio одновременно. Программа выдаст запрос: "Загрузить эти файлы как многокомпонентный объект?" Выберите "Да". В этот момент программа правильно прочитает и загрузит многокомпонентную модель, включая информацию об относительных положениях, если она существует в файлах.
- Пользователи могут продолжить последующие операции по разделению частей, окрашиванию и размещению на печатной платформе.
- Преимущества: При экспорте STL из CAD пользователи имеют большую гибкость в контроле точности каждой части. Этот метод также подходит для работы с большими существующими проектами моделей, которые имеют только формат STL.
- Недостатки: Если отдельные файлы STL, экспортированные из CAD, полностью теряют информацию об относительных положениях между частями, этот метод не сможет автоматически построить правильный обзор.
- Применимый сценарий: Ситуации, требующие более независимого контроля над частями, или создание обзора из существующей библиотеки моделей STL.
Важные замечания: - Если импортированные в Studio части не имеют правильной информации об относительных положениях (например, импортированы по отдельности как отдельные элементы), они также будут отображаться разбросанными в обзоре. Мы настоятельно рекомендуем создателям использовать один из двух вышеуказанных методов импорта, чтобы гарантировать, что итоговый файл проекта 3MF имеет правильный эффект обзора.

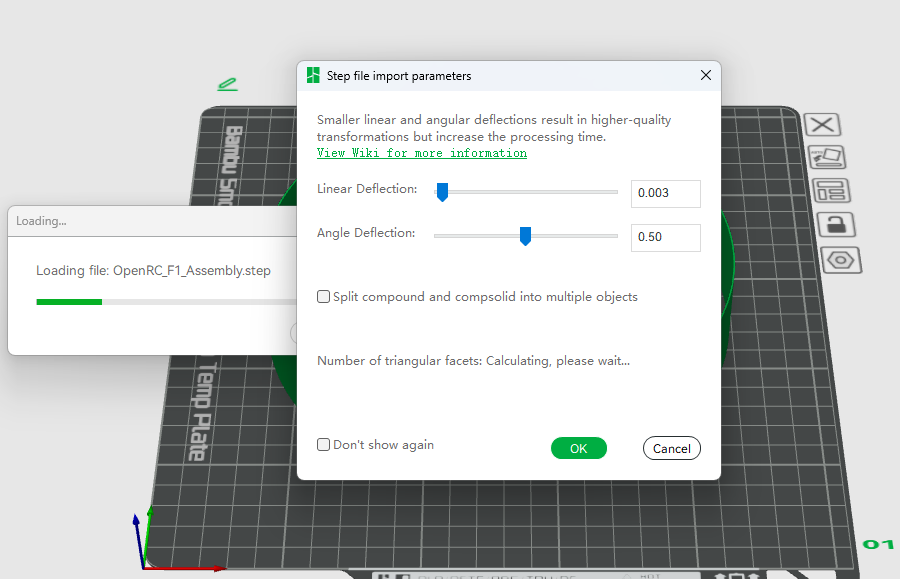

- Относительно опасений создателей по поводу того, что файлы STEP могут раскрыть исходные векторные данные дизайна: На этапе импорта Bambu Studio извлекает только геометрические данные модели из файла STEP и преобразует их в данные сетки. Он не сохраняет сам исходный файл STEP в файле проекта.

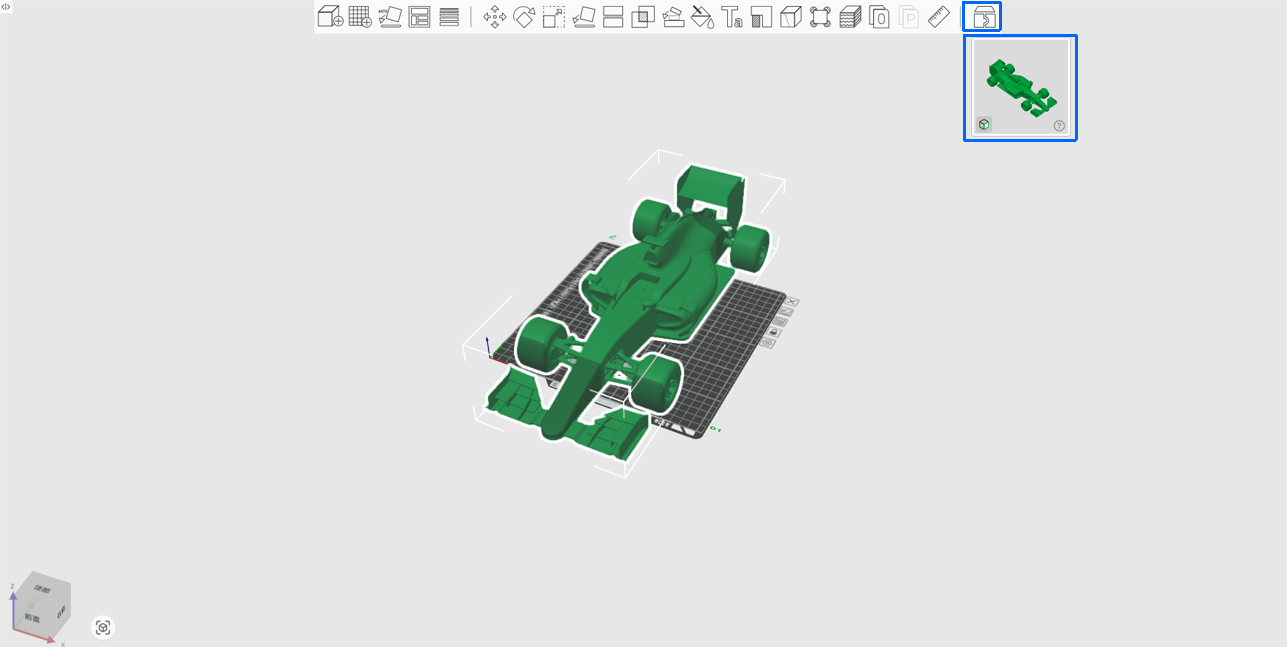

Миниатюра обзора После успешного импорта сборки модели любым из вышеуказанных методов вы увидите соответствующую миниатюру обзора в правом верхнем углу интерфейса.

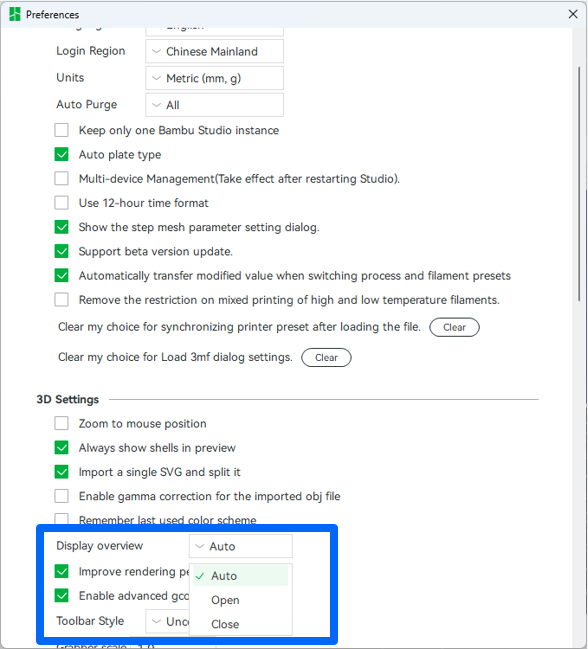

Управление отображением: Вы можете управлять этим в "Настройки" > "Настройки 3D" в разделе "Показать обзор". Эта опция по умолчанию установлена в режиме "Авто". В этом режиме система принимает интеллектуальное решение: она будет отображать миниатюру обзора только в том случае, если более 80% частей модели соответствуют определенным условиям "кластеризации" (то есть они попадают в одну и ту же ограничивающую рамку координат, распознаваемую системой). Затем система идентифицирует ее как "неразбросанную сборку модели". И наоборот, если модель считается "разбросанными частями", миниатюра не будет отображаться автоматически. Эта конструкция помогает пользователям быстро определить, сформировалась ли импортированная модель в ожидаемый полный обзор.
Объяснение основных функций
1. Визуализация: Сечение и разнесенные виды Инструмент обзора предоставляет интуитивно понятные инструменты визуализации, которые помогут вам понять, как собрана модель.

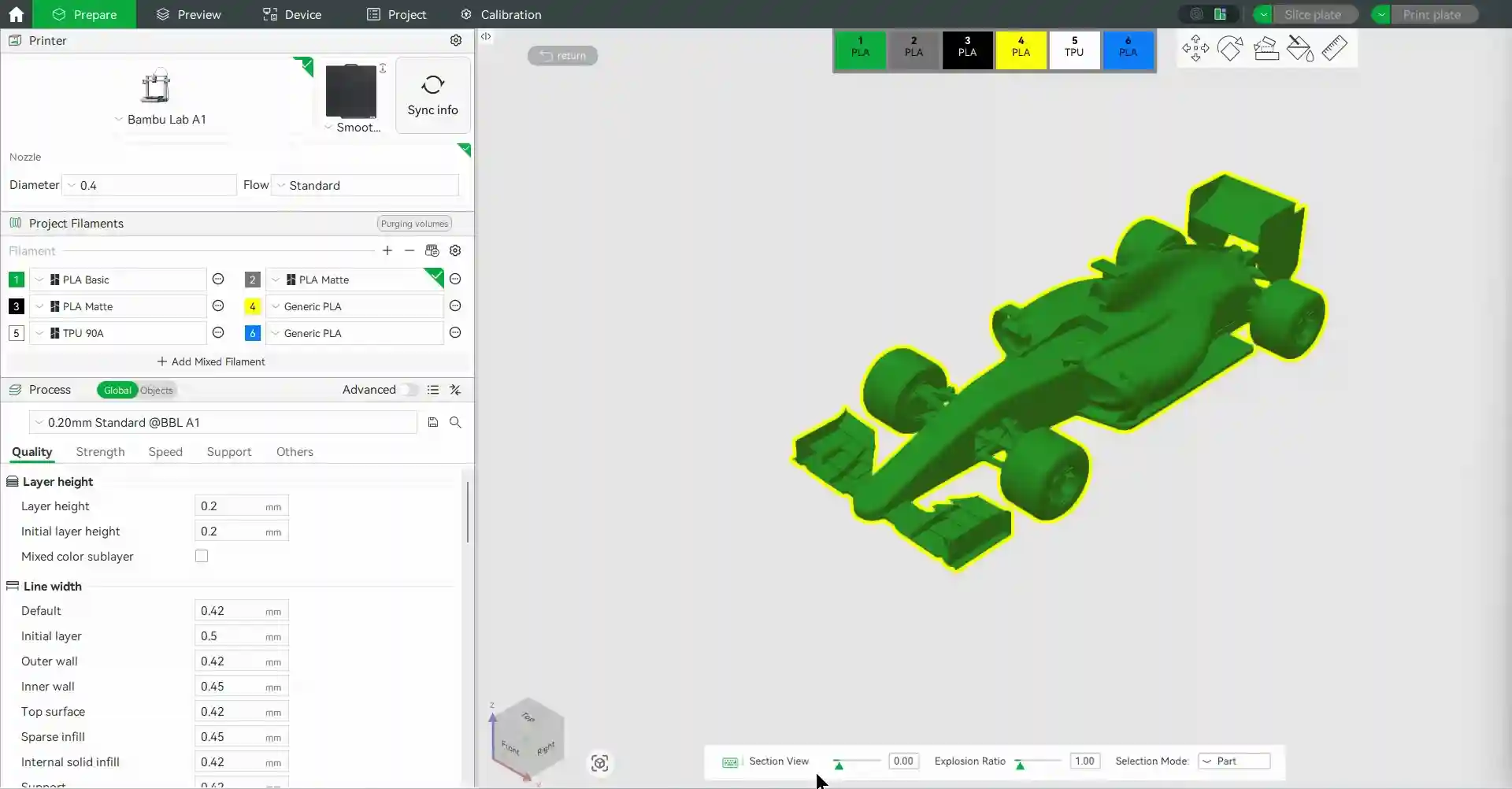

- Вид в разрезе: Позволяет разрезать модель по указанной плоскости, давая возможность напрямую проверять внутренние структуры, толщину стенок и другие детали. Перетащите ползунок, чтобы динамически просматривать поперечные сечения в разных положениях. Вы можете изменить ориентацию плоскости разреза, отрегулировав угол обзора, а затем нажав "Сбросить направление".

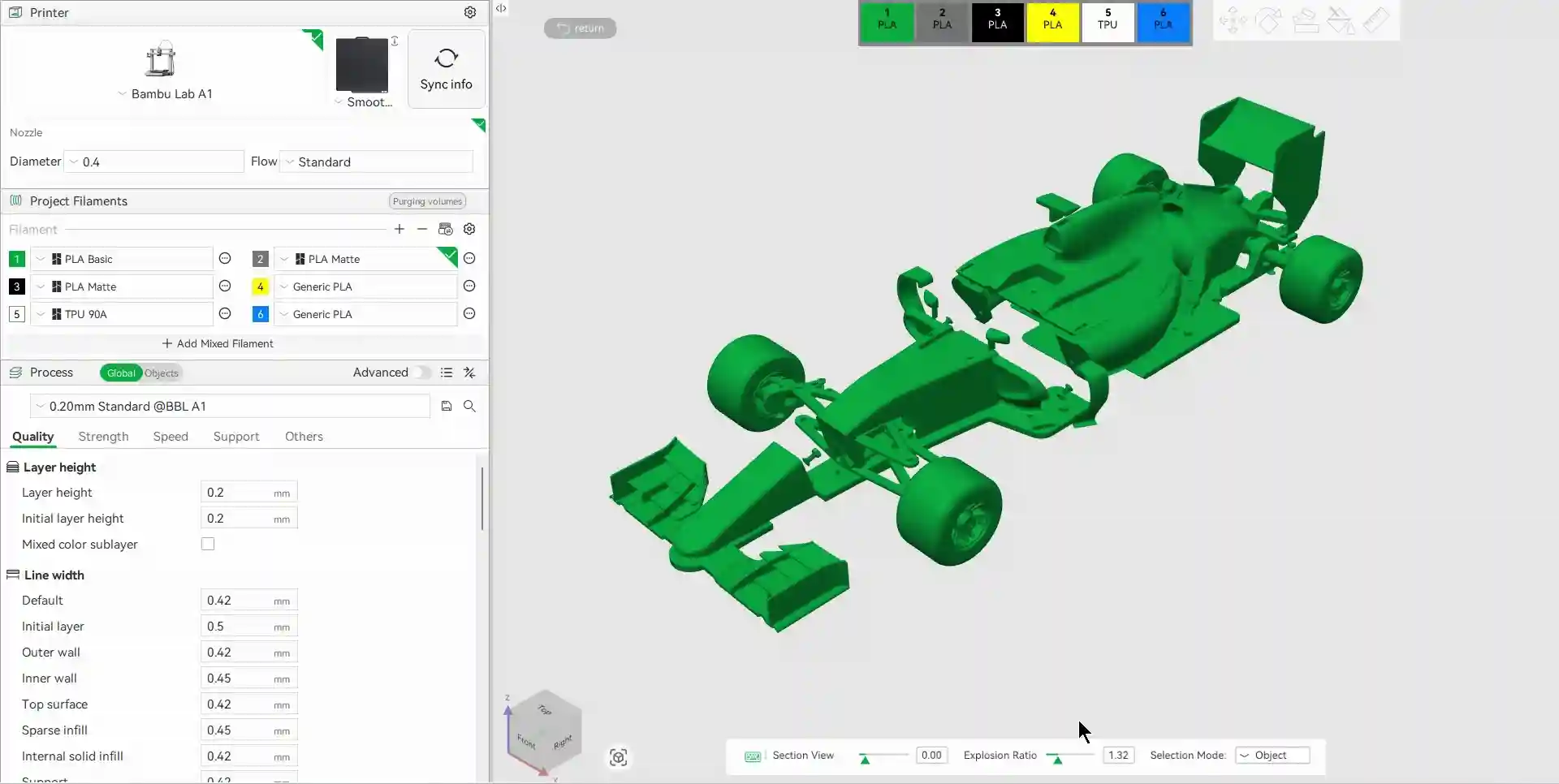

- Коэффициент разнесения: Временно разделяет части вдоль их осей, четко показывая их позиционные и сборочные отношения. Это особенно полезно для проверки моделей, таких как штабелируемые ящики, которые требуют точной подгонки. Управляйте расстоянием между частями в разнесенном виде с помощью ползунка. Перетащите вправо, чтобы еще больше разделить части для наблюдения; перетащите влево, чтобы приблизить их, восстанавливая исходное состояние.
2. Окрашивание частей модели Это одна из самых отличительных особенностей инструмента обзора, особенно полезная для проектов многоцветной печати. Вы можете не только использовать ярлыки для быстрого назначения цветов частям на основе номеров филаментов, но и использовать Инструмент окрашивания цветом для детального локального окрашивания. Это позволяет в реальном времени просматривать общий эффект многоцветной комбинации, достигая WYSIWYG (What You See Is What You Get) дизайна цвета.

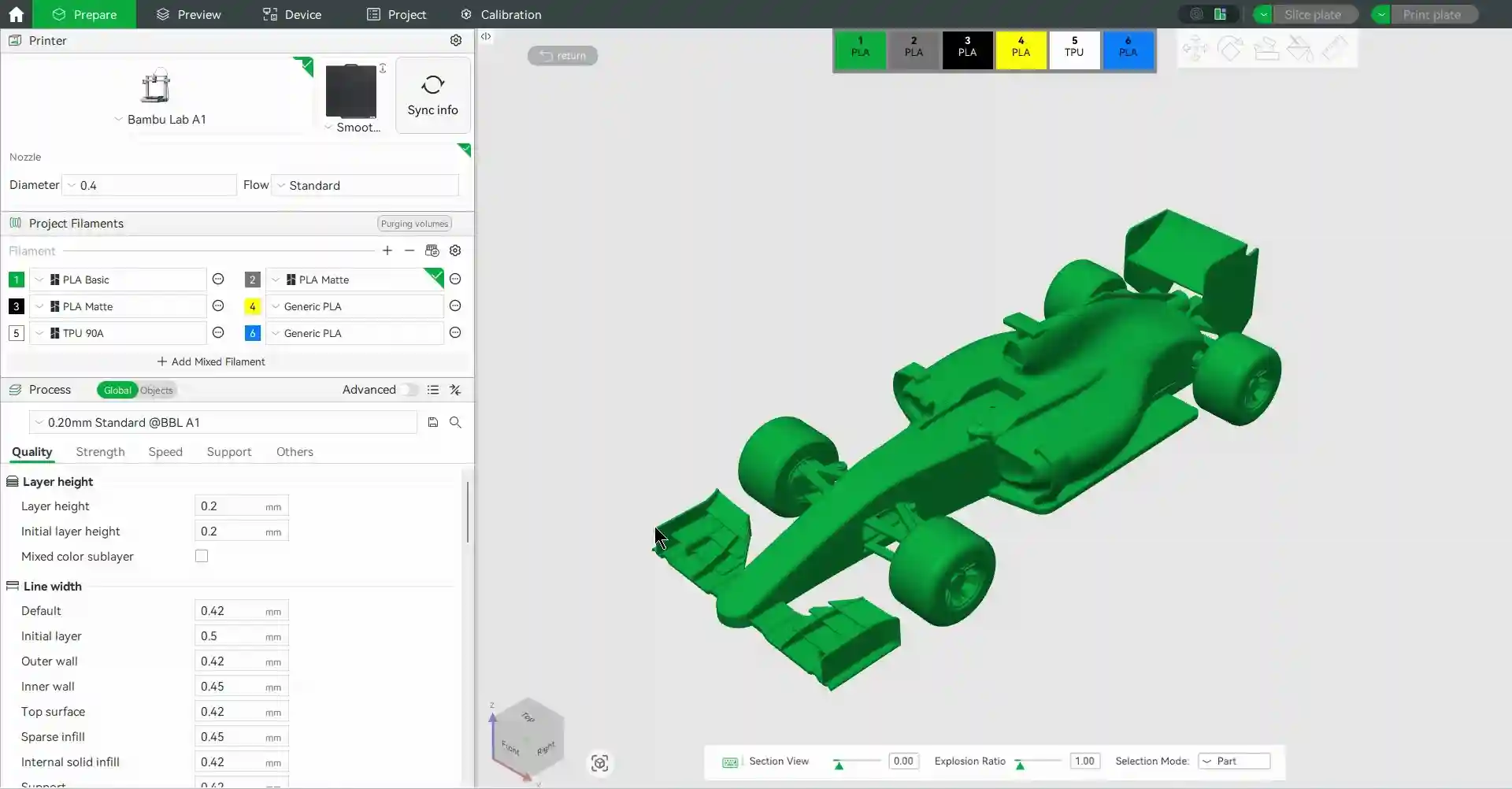

3. Корректировка компоновки частей Если положения частей смещены после импорта, или если вы хотите точно настроить определенные компоненты для лучшего визуального эффекта, вы можете использовать функции корректировки в инструменте обзора. Вы можете выбирать отдельные части и выполнять точное перемещение и вращение, чтобы смоделировать их окончательное собранное состояние. Это обеспечивает большую гибкость для оптимизации модели после импорта. Обратите внимание: Инструмент обзора Bambu Studio фокусируется на предварительном просмотре, корректировке и окрашивании модели. Для сложного редактирования геометрии или создания новых частей используйте профессиональное CAD-программное обеспечение.
Инструмент перемещения После установки флажка режима "Часть" и выбора части вы можете интерактивно перетаскивать вдоль стрелок осей X, Y, Z или вводить точные значения в правой панели. Инструмент перемещения поддерживает две системы координат: - Мировые координаты: Основаны на абсолютных координатах всей печатной платформы. Ввод "30" означает перемещение части в абсолютное положение X=30 мм на платформе.
- Координаты объекта: Относительные координаты, основанные на текущем положении части. Ввод "30" означает перемещение части еще на 30 мм вдоль оси X от ее текущего положения.
