Устранение неисправностей цепи принтера – P2S
Когда использовать Используйте это руководство, если белый индикатор на выключателе питания не загорается после включения, или если белый индикатор горит, но ни экран, ни светодиодная подсветка не работают.
Перед началом работы Во время устранения неисправностей наблюдайте за индикаторными лампочками на каждой части принтера. Шаблон мигания светодиодов состояния позволяет быстро определить текущее рабочее состояние и дает интуитивную обратную связь без необходимости смотреть на экран. Исправность материнской платы определяется исключительно по нормальному шаблону ее светодиодов. Перед выполнением любого обслуживания принтера или его электроники (включая кабель печатающей головки) выключите принтер и отсоедините его от сети, чтобы предотвратить случайные касания экрана или короткие замыкания, которые могут повредить электронику или создать опасность. При считывании шаблонов светодиодов компоненты материнской платы открыты — не прикасайтесь к ним и не подключайте разъемы на ходу.
Симптом 1: Светодиод выключателя выключен Если белый индикатор не горит, причиной может быть неисправный шнур питания, дефектный выключатель или перегоревший предохранитель внутри выключателя. Устраняйте неисправность пошагово, чтобы изолировать проблему.
Шаг 1: Неисправность шнура питания Принтер использует стандартный шнур питания; протестируйте с идентичным шнуром. Включите питание и проверьте, загорается ли белый индикатор. Если да, то оригинальный шнур неисправен — замените его.

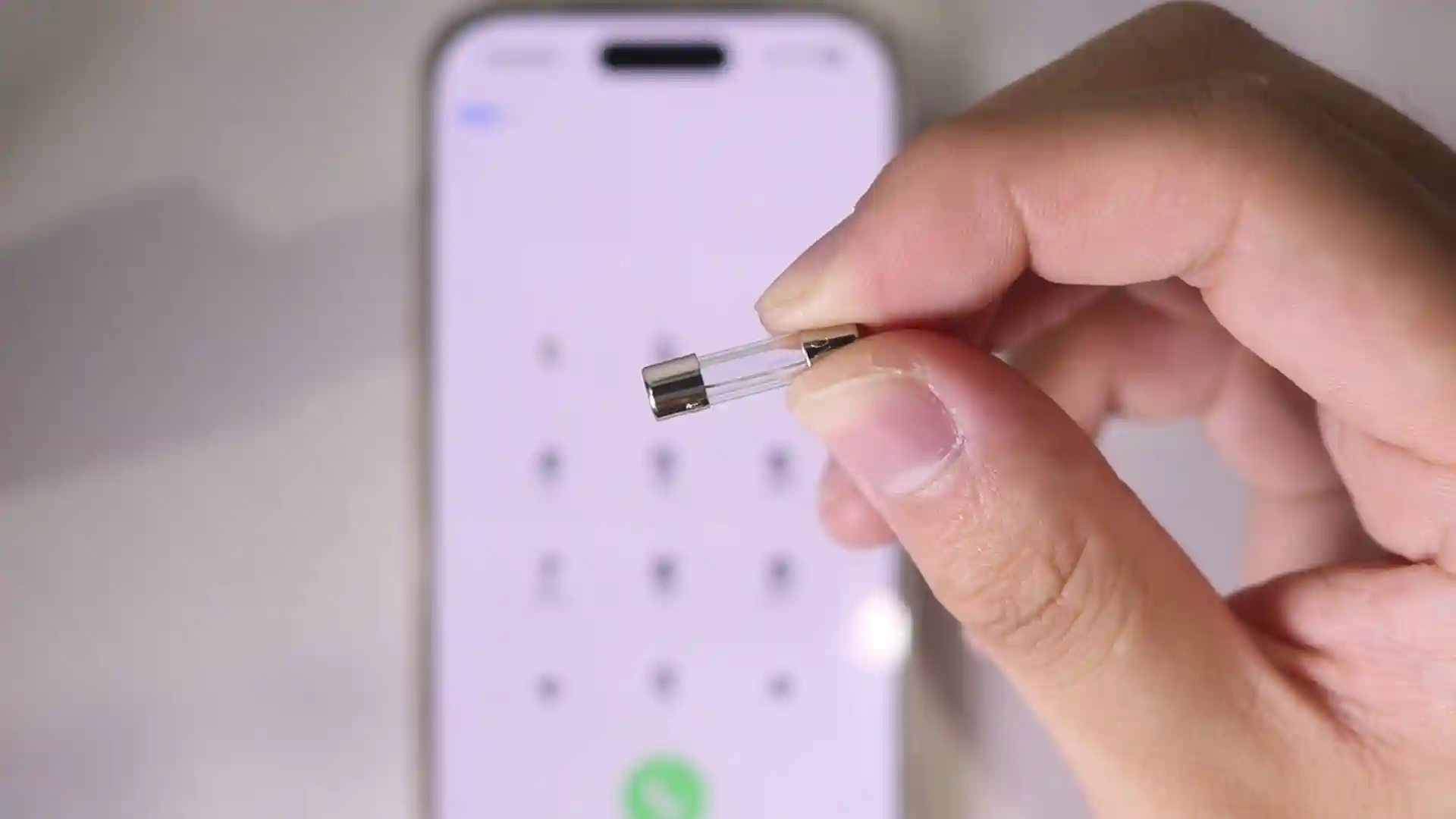

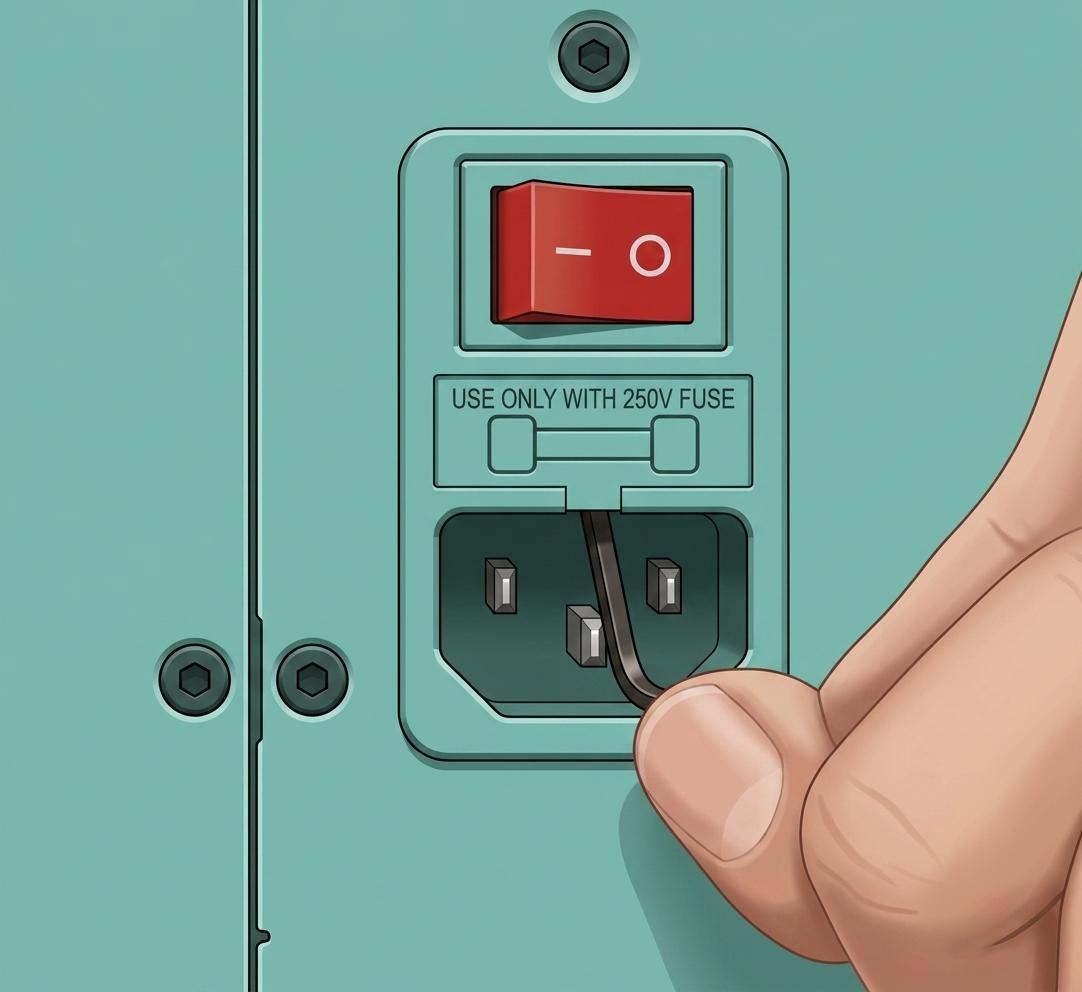

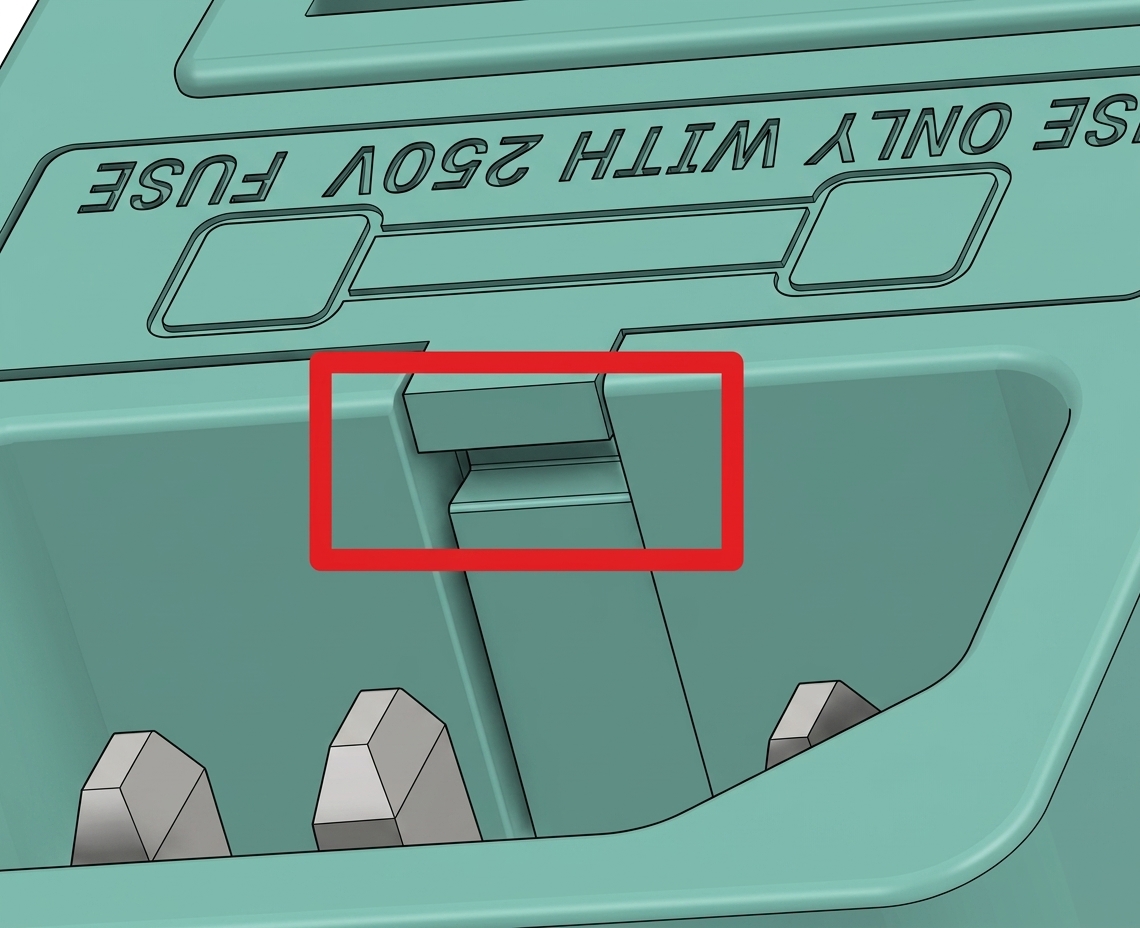

Шаг 2: Перегоревший предохранитель или неисправность выключателя Выключатель содержит внутренний предохранитель. Используйте пинцет, чтобы вытащить держатель предохранителя. Корпус предохранителя непрозрачный; проверьте его состояние с помощью мультиметра или другими методами. Если ваш телефон поддерживает мультитач, его экран является емкостным. Сожмите один конец предохранителя пальцами и коснитесь экрана телефона другим концом; если экран регистрирует касание, предохранитель исправен. Установите мультиметр в режим прозвонки (или сопротивления) и коснитесь наконечниками щупов обеих металлических торцевых крышек: Звуковой сигнал или ≈ 0 Ом → предохранитель исправен
- Нет звукового сигнала, "OL" или высокое сопротивление → предохранитель перегорел; замените весь разъем выключателя. См. Как использовать мультиметр для проверки цепей для основ. Без мультиметра просто замените выключатель — его разъем уже содержит новый предохранитель. Следуйте инструкциям по Замене выключателя питания P2S.
Симптом 2: Светодиод выключателя включен Горящий белый светодиод означает, что питание поступает на принтер, но что-то внутри препятствует его работе. Неисправность может заключаться в блоке питания или аномалии материнской платы. Используйте приведенные ниже шаблоны светодиодов для проверки каждого модуля.
Шаблоны светодиодов

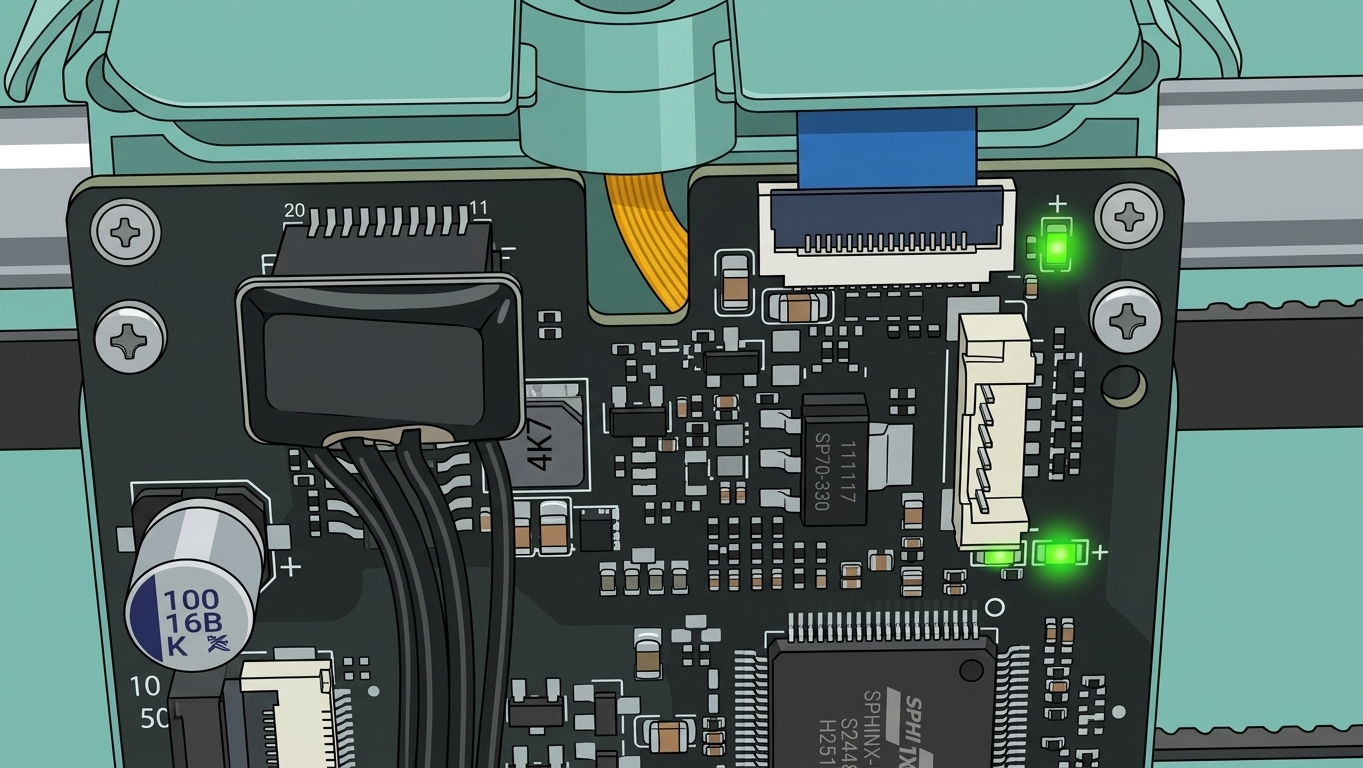

Нормальное состояние платы TH: сплошной (верхний и нижний правый), быстрое мигание (нижний левый) Снимите заднюю крышку печатающей головки и наблюдайте за светодиодами платы TH (см. Замена платы TH P2S).

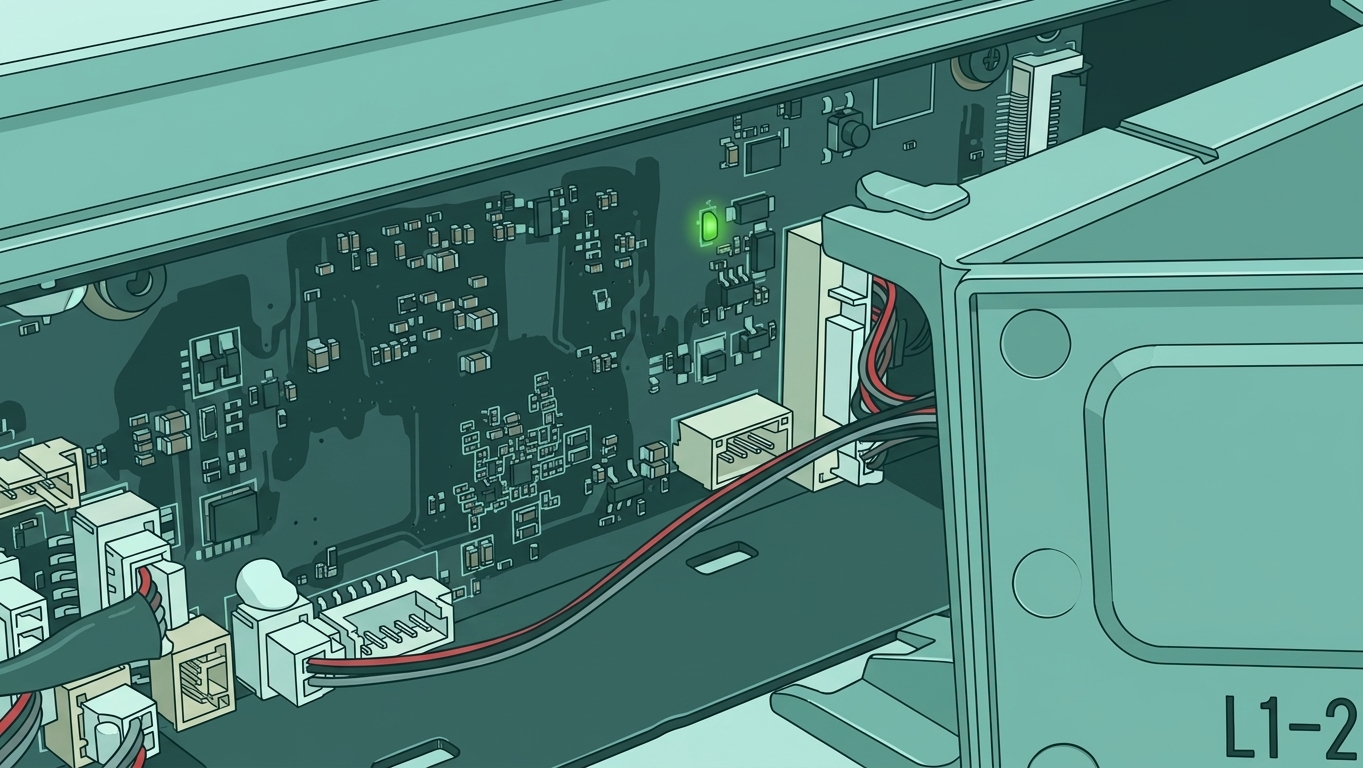

Нормальное состояние платы AP: быстрое мигание (слева), сплошной (справа) Откройте крышку платы AP со стороны обслуживания и наблюдайте за ее светодиодами.

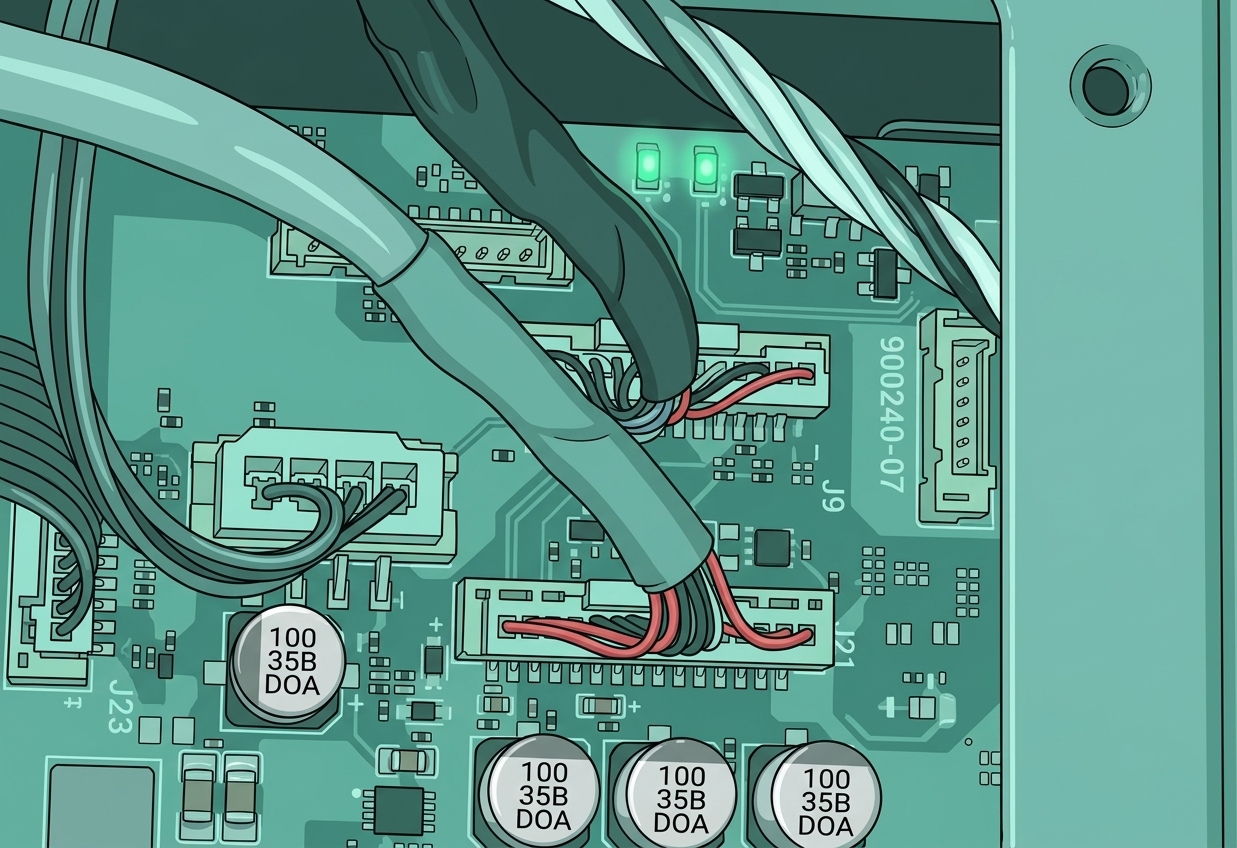

Нормальное состояние платы MC: сплошной (верхний), медленное мигание (нижний)
1. Проверка модуля питания Следуйте инструкциям по Замене задней панели P2S , чтобы снять заднюю панель, затем подключите питание и включите принтер. Посмотрите на светодиод модуля питания. p2s-pw.mp4 - Светодиод выключен → питание отключено, переподключите кабель питания переменного тока; если он все еще выключен после повторного включения, замените модуль (Замена блока питания).
- Светодиод горит постоянно или мигает → модуль в порядке; продолжайте.
2. Проверка платы MC
Блок-схема %%{init: {"flowchart": {"htmlLabels": true, "curve": "linear"}}}%% flowchart TD classDef proc fill:#dae8fc,stroke:#6c8ebf,color:#000; classDef decision fill:#fff2cc,stroke:#d6b656,color:#000; A{Светодиоды MC в норме?}:::decision -- да --> B[Проверить платы AP и TH]:::proc A -- нет --> C[Выключить питание, отсоединить MC-AP и MC-TH
Включить питание и наблюдать за светодиодами MC]:::proc C --> D{MC теперь в норме?}:::decision D -- да --> E[Неисправность в AP или TH
Подключить MC-AP / MC-TH поочередно
Определить, что вызывает сбой]:::proc D -- нет --> F[Неисправность MC или ведомого модуля
Выключить питание, отсоединить все разъемы MC
Включить питание с bare MC]:::proc F --> G{MC теперь в норме?}:::decision G -- нет --> H[Заменить плату MC]:::proc G -- да --> I[Подключить разъемы поочередно
Определить неисправный компонент]:::proc
Светодиоды MC в норме Продолжайте проверку плат AP и TH.
Светодиоды MC не в норме Выключите питание и отсоедините: - Питание MC-AP (контакт 2) - Сигнал MC-AP (контакт 3) - Кабель MC-TH (контакт 10) Включите питание и наблюдайте за светодиодами MC.
- MC восстанавливается → неисправность в AP или TH. Подключите кабели по одному, включая питание после каждого, чтобы увидеть, какой из них вызывает сбой; затем устраните неисправность на этой плате.
- MC по-прежнему неисправен → неисправность самой MC или ведомого устройства. Отсоедините все разъемы MC, кроме собственного питания (контакт 9), включите питание: по-прежнему неисправен → замените плату MC.
- Восстанавливается → подключайте разъемы по одному, пока сбой не вернется; замените неисправный компонент.
3. Проверка платы AP
Блок-схема flowchart TD A["Проверить светодиоды AP"] --> B{"Светодиоды AP в норме?"} B --> да C["Проверить плату TH"] B --> нет D["Выключить питание, отсоединить все разъемы AP
Включить питание и наблюдать за светодиодами AP и MC"] D --> E{"Светодиоды AP и MC восстановились?"} E --> да F["Сначала переподключите контакты 8 и 9
Включите питание"] F --> G{"Все еще в норме?"} G --> да H["Плата AP в порядке
Переподключите остальные разъемы поочередно"] H --> I{"Сбой возвращается?"} I --> да J["Заменить неисправный компонент"] I --> нет K["Все подключено, система в порядке"] G --> нет L["Плата AP неисправна
Заменить плату AP"] E --> нет M["Кабель MC-AP неисправен
Заменить кабель MC-AP"] classDef process fill:#D6ECFF,stroke:#4A90E2,stroke-width:1px,color:#000; classDef decision fill:#fff2cc,stroke:#d6b656,color:#000; class A,C,D,F,H,J,K,L,M process; class B,E,G,I decision;

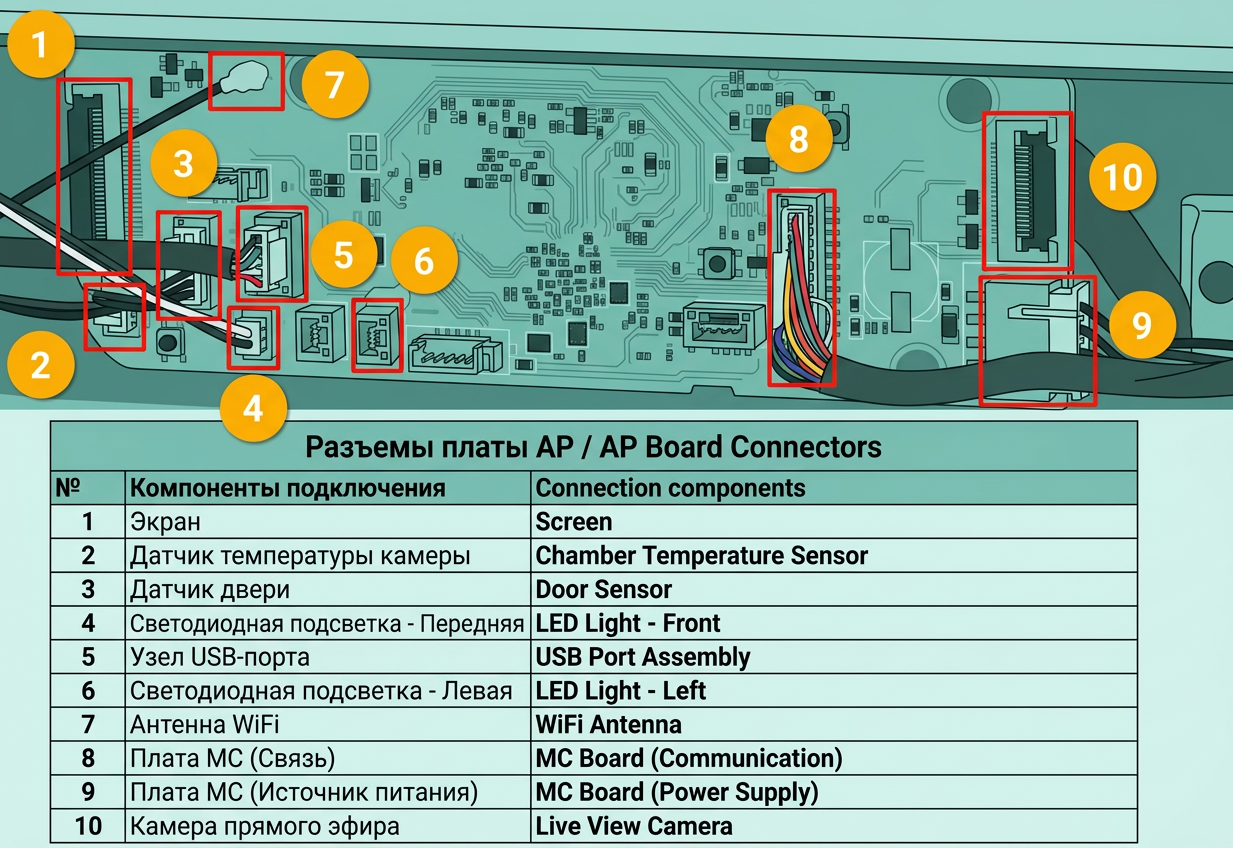

Светодиоды AP в норме Продолжайте проверку платы TH. Светодиоды AP не в норме Выключите питание, отсоедините все разъемы AP (Замена платы AP P2S
), затем включите питание и наблюдайте за светодиодами AP и MC.
- AP и MC восстанавливаются → неисправность в AP или ведомом устройстве. Переподключите сначала контакты 8 и 9: сбой возвращается → плата AP неисправна; замените ее.
- Все еще в норме → плата AP в порядке. Переподключайте остальные разъемы по одному, включая питание после каждого, пока сбой не появится снова; замените этот компонент.
- AP и MC по-прежнему неисправны → неисправен кабель MC-AP; замените комплект кабелей MC-AP (2-в-1) p2s/maintenance/replace-mc-ap-cable-pack-(2-in-1).
4. Устранение неисправностей модуля платы TH
Блок-схема flowchart TD A["Отсоедините все разъемы на плате TH
затем включите питание и проверьте, остается ли светодиод платы MC ненормальным"] --> B{"Светодиод платы MC вернулся в норму?"} B --> Да C["Сначала переподключите кабель 6 и включите питание
наблюдайте за шаблоном светодиода"] C --> D{"Шаблон светодиода платы TH теперь ненормальный?"} D --> Да E["Плата TH неисправна
замените плату TH"] D --> Нет F["Плата TH в порядке
выключите питание и переустановите разъемы других компонентов поочередно
включайте питание после каждого, чтобы наблюдать за шаблоном светодиода"] F --> G{"Шаблон светодиода снова стал ненормальным?"} G --> Да H["Найдите неисправный компонент
замените его"] G --> Нет I["Все компоненты переподключены
состояние нормальное"] B --> Нет J["Неисправен кабель печатающей головки
замените кабель печатающей головки"] %% Styles classDef process fill:#D6ECFF,stroke:#4A90E2,stroke-width:1px,color:#000; classDef decision fill:#fff2cc,stroke:#d6b656,color:#000; class A,C,E,F,H,I,J process; class B,D,G decision;

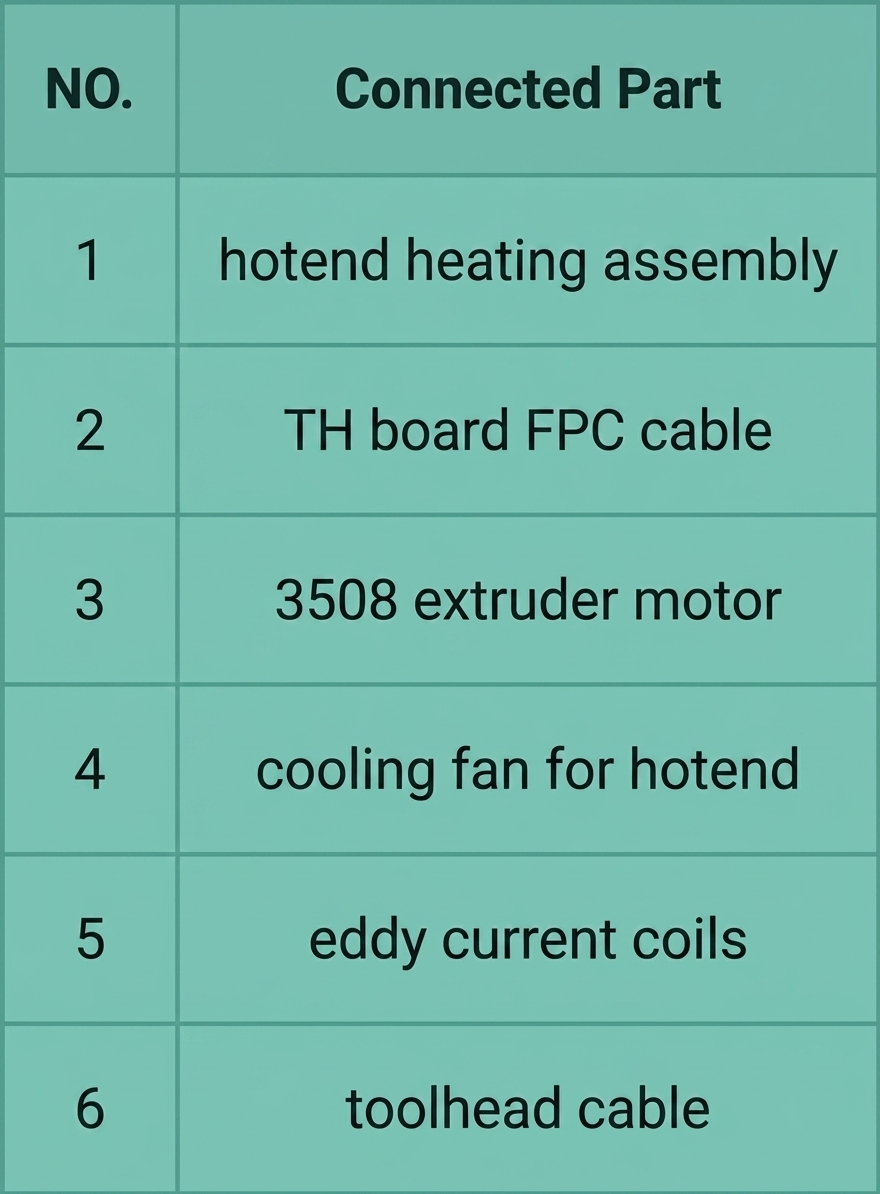

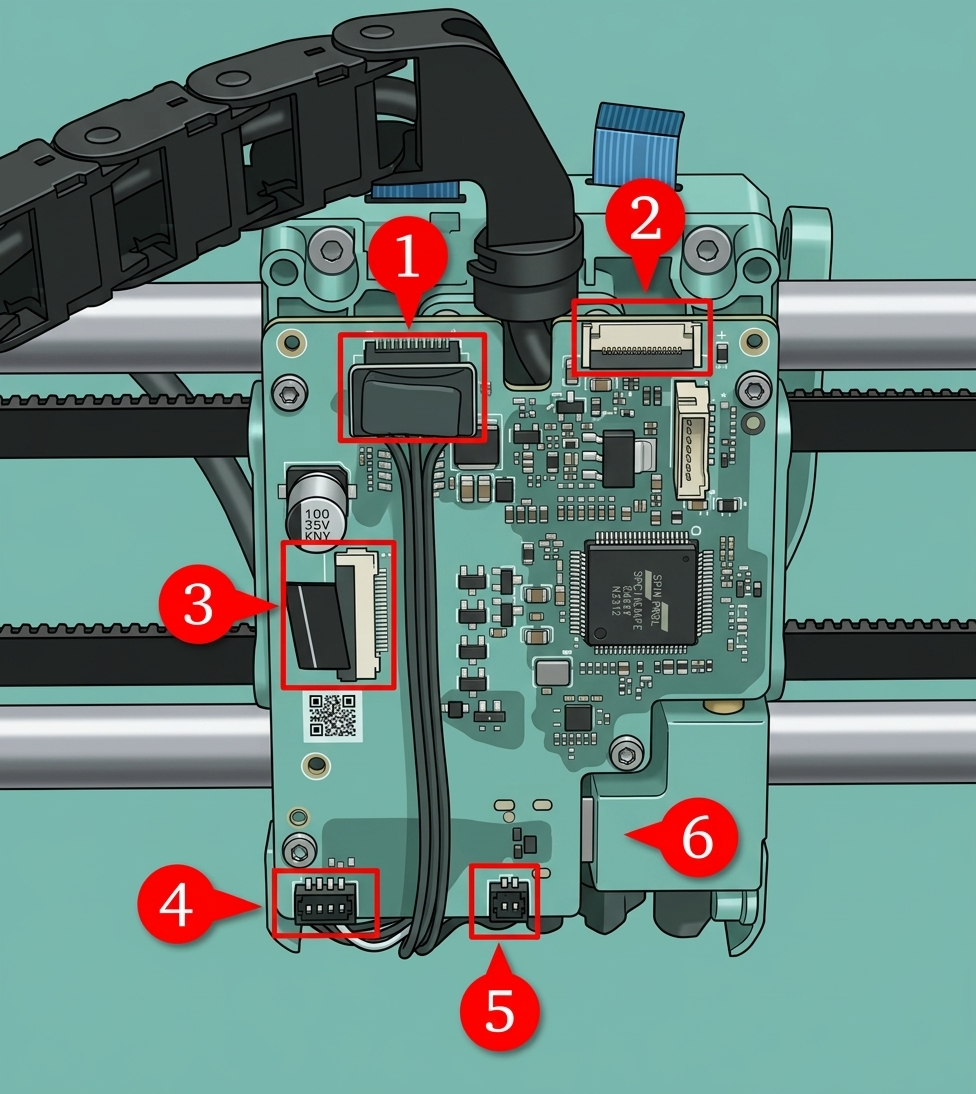

Процедура Выключите питание, отсоедините все разъемы на плате TH, затем включите питание и проверьте, остается ли светодиод платы MC ненормальным.
- Плата MC возвращается в норму: неисправность заключается в плате TH или одном из отсоединенных разъемов. Сначала переподключите кабель 6 и включите питание; если шаблон светодиода теперь ненормальный, плата TH неисправна и должна быть заменена. Если шаблон светодиода остается нормальным, плата TH в порядке; выключите питание и переустановите разъемы других компонентов поочередно, включая питание каждый раз, чтобы проверить, не станет ли шаблон светодиода снова ненормальным, затем замените неисправный компонент.
- Плата MC по-прежнему ненормальная: неисправен кабель печатающей головки, и его необходимо заменить .
