Введение в micro lidar Bambu Lab и методы различения версий (один красный или два красных)

Примечание

Термин «красный», упомянутый в этой статье, относится к инфракрасному свету, поэтому «одиночный красный» означает версию IR-blue, а «двойной красный» — версию Dual IR.

Введение в Bambu Lab Micro LiDAR

Bambu Micro LiDAR обеспечивает точность на уровне микрометров в 3D-печати. Система измеряет высоту сопла, калибрует поток и сканирует первый слой, поэтому возможности безграничны.

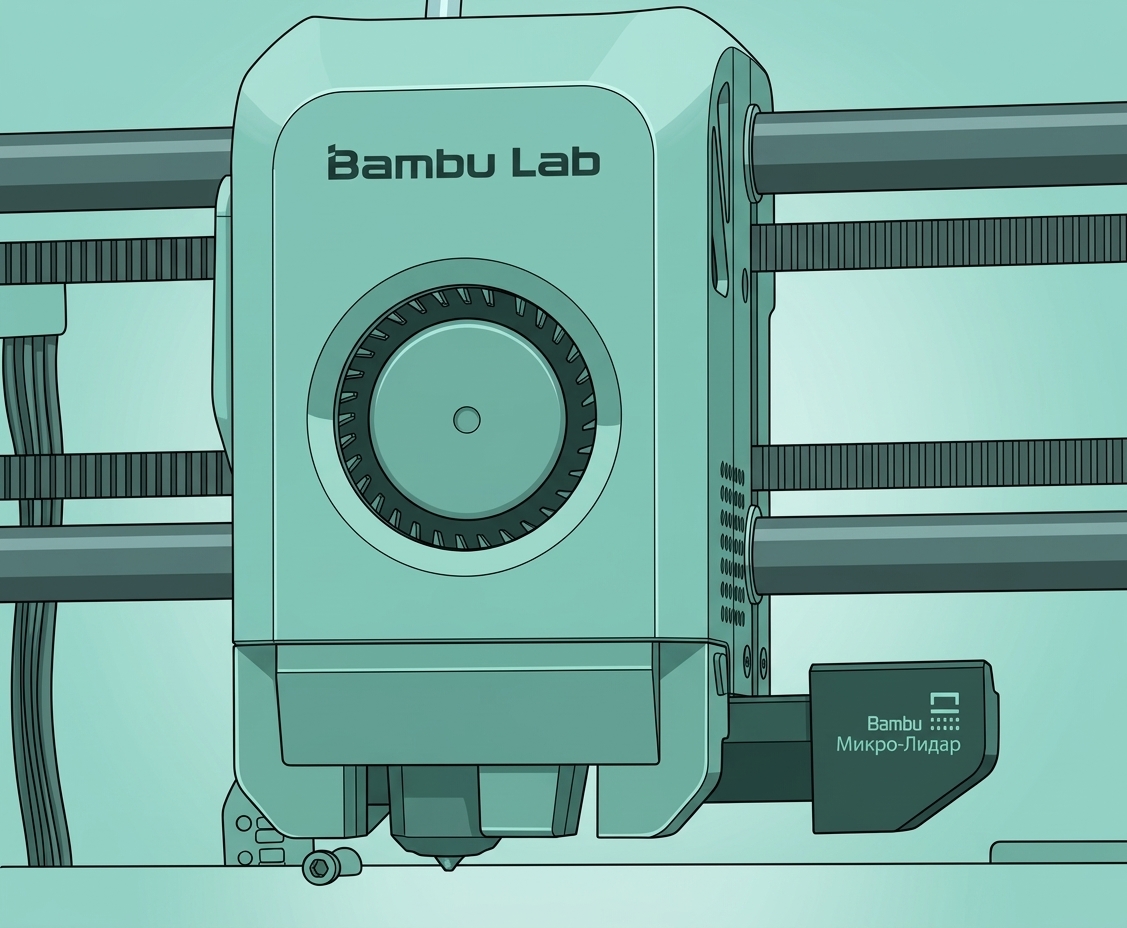

Обзор Bambu Lab Micro LiDAR	Детальный вид Bambu Lab Micro LiDAR

Модели Bambu Lab Micro LiDAR

В настоящее время X1C поставляется с двумя типами Micro LiDAR. Ключевое отличие заключается в том, что они оснащены двумя типами лазеров (см. рисунок ниже для подробностей). Эта вариация является результатом изменений в нашем производственном графике. Вы не можете выбрать, какой Micro LiDAR вы получите, но будьте уверены, что нет никакой разницы в функциональности между версией с лазером Dual IR и версией с комбинацией лазеров IR-blue.

Как узнать модель моего Micro LiDAR?

Обратите внимание, что каждая версия Micro LiDAR соответствует плате схемы инструментальной головки (далее именуемой плата TH). Если вам нужно заменить Micro LiDAR или плату TH, вы должны использовать правильную модель запасной части для вашего Micro LiDAR. В противном случае это приведет к выходу из строя электронных компонентов на Micro LiDAR и TH.

Исходя из этого, если вам нужно заменить Micro LiDAR или плату TH, пожалуйста, предоставьте следующую информацию и свяжитесь с технической поддержкой послепродажного обслуживания для подтверждения модели лазера и платы TH.

Способ 1:

Загрузите журнал принтера черезсоздание тикета; техническая поддержка послепродажного обслуживания поможет вам подтвердить модель по соответствующей информации в журнале.

Способ 2:

Откройте переднюю крышку инструментальной головки и загрузите фото QR-кода SN Micro LiDAR и информацию SN, полученную путем сканирования QR-кода, в технические тикеты, как показано на рисунке ниже:

Способ 3:

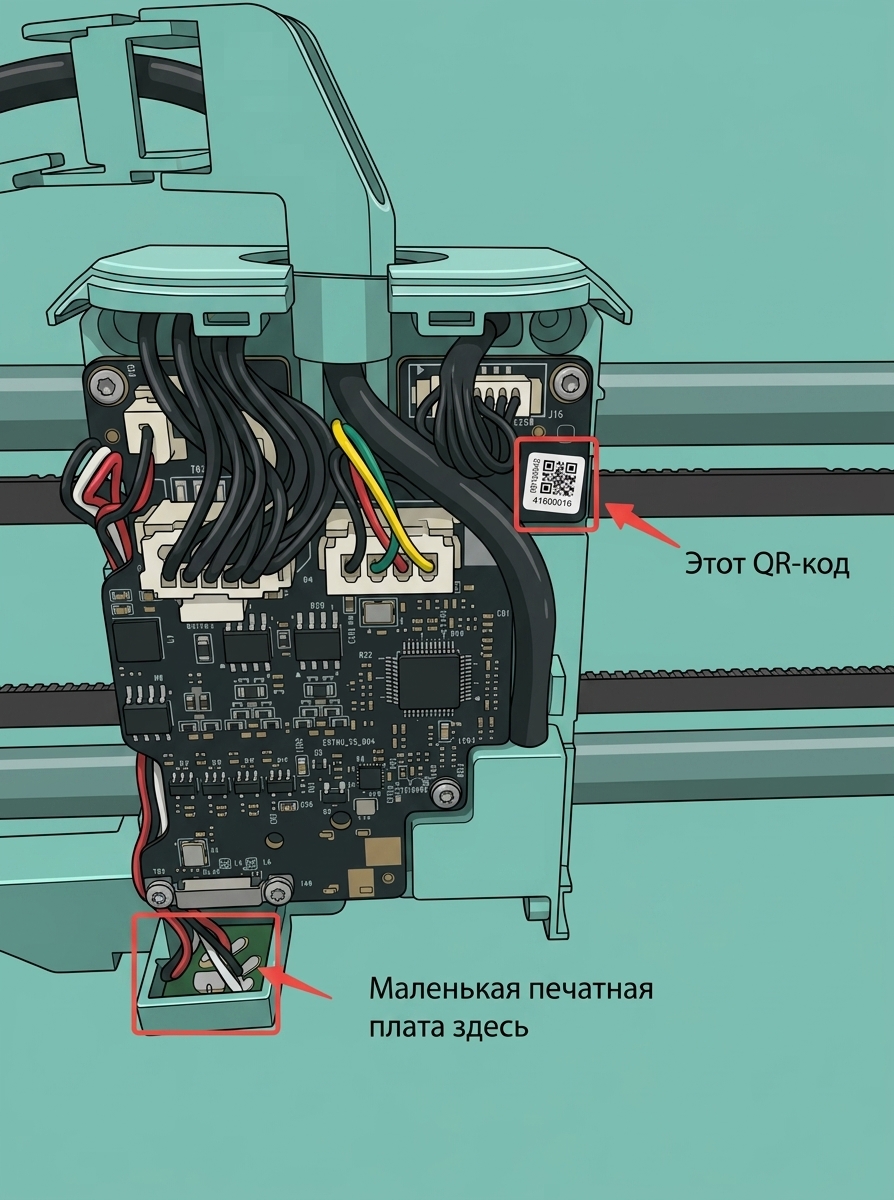

Откройте заднюю крышку инструментальной головки и загрузите фото QR-кода SN на плате TH и информацию SN, полученную путем сканирования QR-кода, в тикет, как показано на рисунке ниже:

(Конкретное расположение QR-кода может отличаться от изображения ниже.)

Способ 4:

Откройте заднюю крышку инструментальной головки и осмотрите нижнюю часть вертикального лазера. Если внизу есть небольшая PCB, лазер представляет собой комбинацию ИК-синего лазера. Если небольшой PCB нет, это двойной инфракрасный лазер.

Способ 5:

Наблюдайте за цветом, излучаемым лазером в видеозаписи. Следует отметить, что длина волны двойного инфракрасного лазера находится в инфракрасном диапазоне, который невидим невооруженным глазом, и цвет можно наблюдать только через видео с камеры. Кроме того, некоторые камеры имеют функцию IR cut, что может затруднить четкое наблюдение за инфракрасным светом. В целом, однако, этот метод не обязательно точен для подтверждения модели лазера. Убедитесь, что если возникнет проблема с LiDAR (например, лазер не работает), HMS уведомит вас.

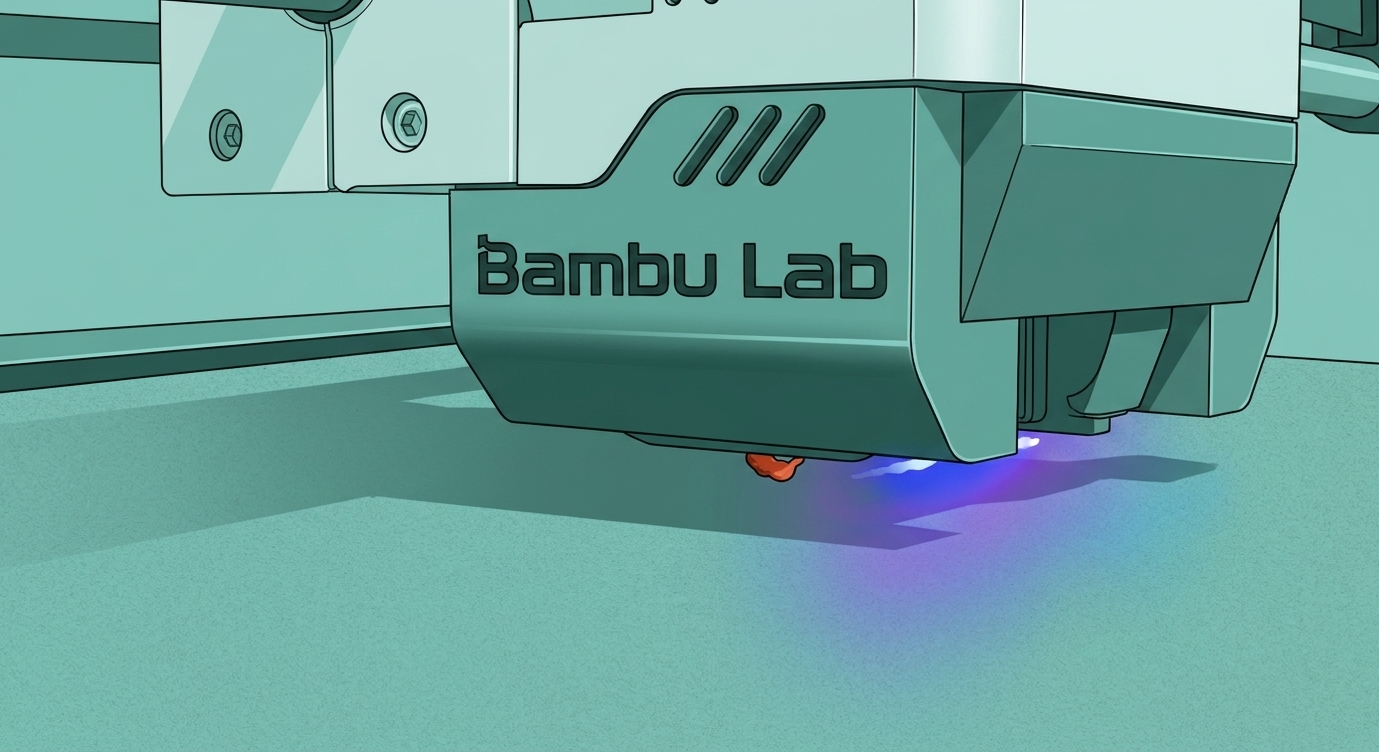

Синий свет от вертикального лазера	Инфракрасный свет от горизонтальных лазеров (невидим невооруженным глазом)

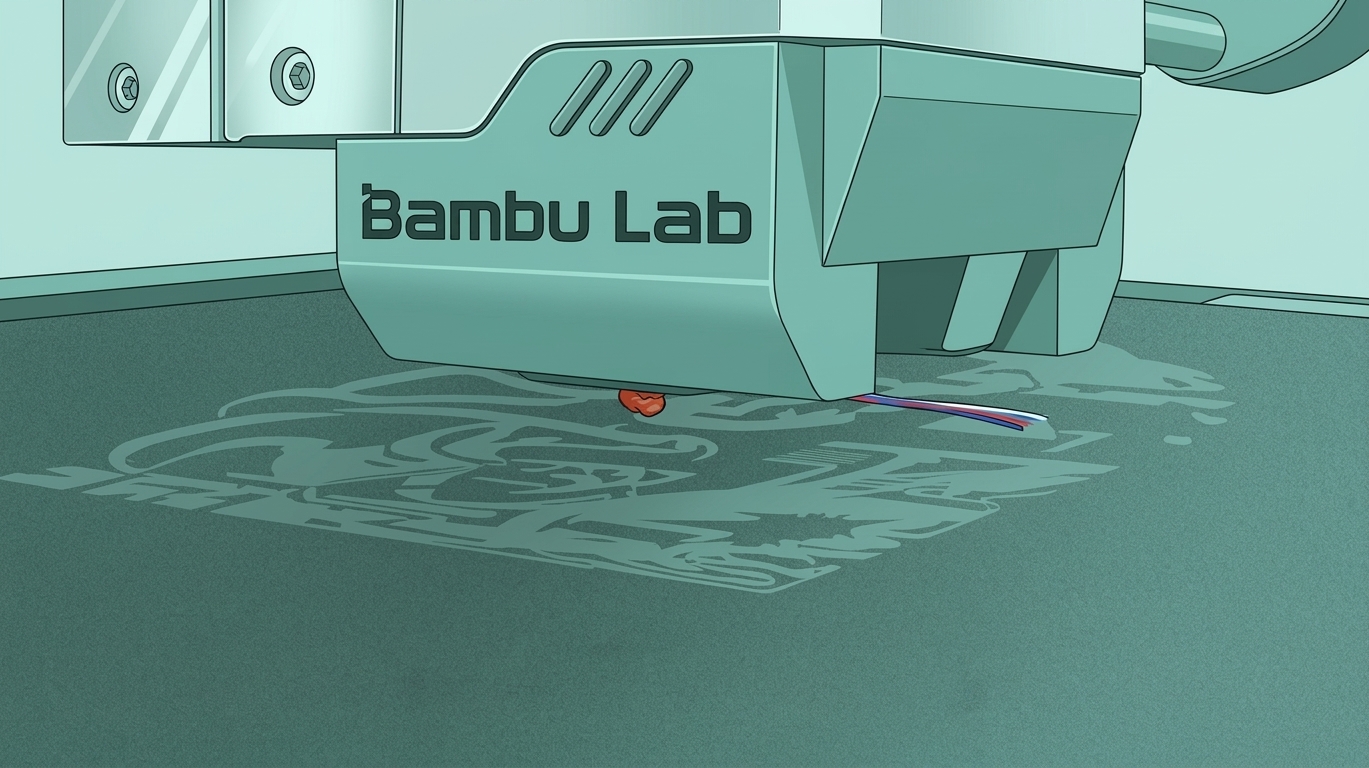

В большинстве случаев в видео, записанном внутренней камерой, виден только свет, излучаемый горизонтальным лазером. Внутренняя камера расположена слева, поэтому свет горизонтального лазера, идущий справа, может быть захвачен камерой, но печатная платформа отразит вертикальный инфракрасный свет с задней стороны, поэтому большая часть света не может быть захвачена внутренней камерой, как показано ниже:

Мы можем наблюдать только горизонтальный инфракрасный свет, излучаемый двойными инфракрасными лазерами, через видеозапись внутренней камеры, но вертикальный инфракрасный свет будет отражен и не может быть захвачен камерой

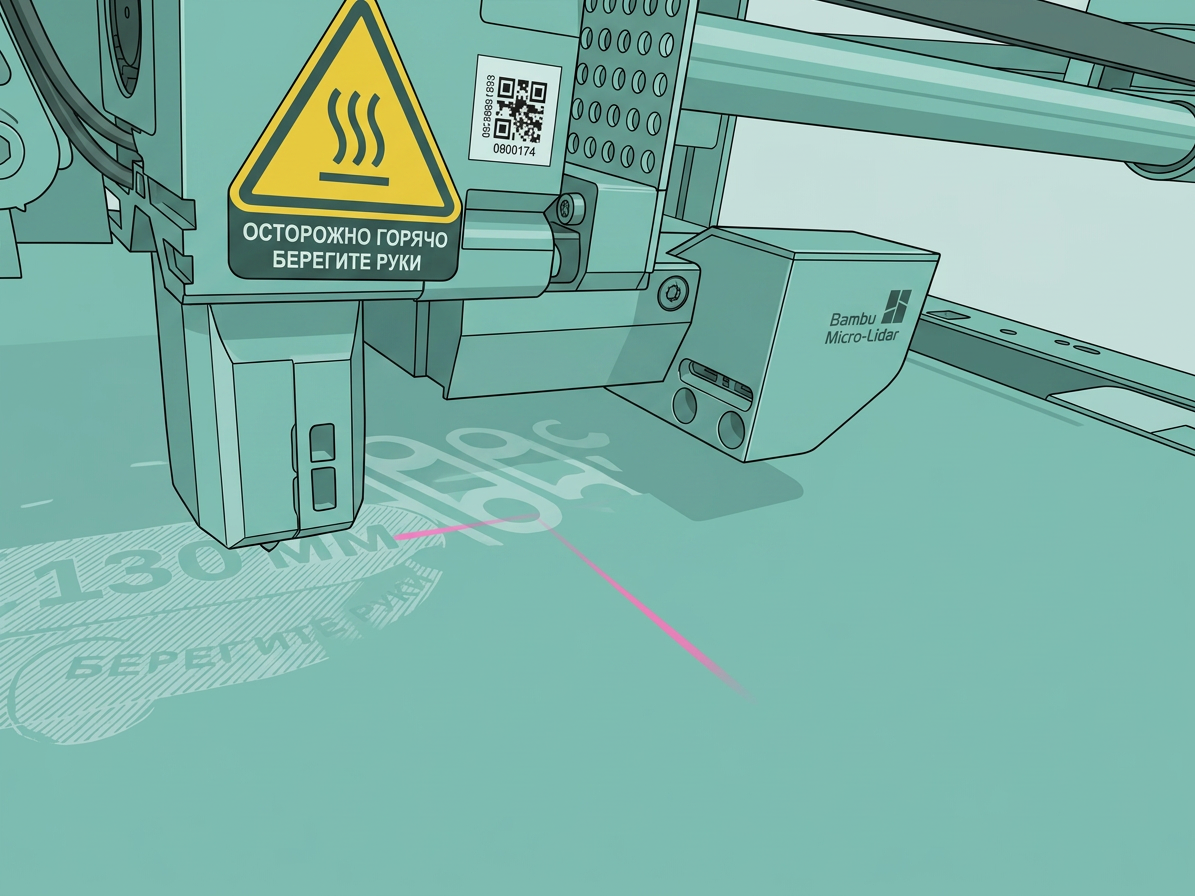

Если вы поднесете камеру телефона ближе и используете угол 45 градусов под наклоном, есть шанс захватить свет от заднего вертикального лазера камерой, как показано на рисунке ниже.

Подводя итог, мы рекомендуем предоставить информацию по Способу 1 и Способу 2 одновременно для обеспечения надежного подтверждения. Еще раз, независимо от того, какую модель вы получите, это не повлияет на функциональность. Вы можете использовать его с уверенностью и наслаждаться печатью!

Логика определения версий микролидара и платы TH:

Перед заказом платы TH или микролидара для X1C/X1, пожалуйста, определите их версии, чтобы избежать неправильной версии, что приведет к проблемам совместимости.

Фото QR-кода SN микролидара;	Фото QR-кода SN платы TH; фактическое расположение QR-кода может отличаться от изображения.

Основываясь на вышеупомянутых способах 2 и 3, вы можете получить серийные номера (SN) микролидара и платы TH соответственно. На этом шаге вы можете использовать следующую логику кодирования из предоставленного списка для определения версий вашего микролидара и платы TH:

Логические объяснения:

Если серийный номер Micro Lidar начинается с 00ExxA, это означает, что лидар является однокрасной версией, и плата TH также должна быть однокрасной версией с серийным номером, начинающимся с 003xxA или 003xxB.

Если серийный номер Micro Lidar начинается с 00ExxB, это означает, что лидар является двухкрасной версией, и плата TH также должна быть двухкрасной версией с серийным номером, начинающимся с 003xxC, 003xxD или 003xxY.

Пример 1:

Micro Lidar SN: 00E00A270400471

TH board SN: 00301B2B2904166

Серийный номер Micro Lidar начинается с 00ExxA, что указывает на то, что это однокрасный микролидар. Серийный номер платы TH начинается с 003xxB, что указывает на то, что это совместимая однокрасная плата TH, что подтверждено двойной проверкой выше.

Пример 2:

Micro Lidar SN: 00E00B321201095

TH board SN: 00301C313004727

Серийный номер Micro Lidar начинается с 00ExxB, что указывает на то, что это двухкрасный микролидар. Серийный номер платы TH начинается с 003xxC, что указывает на то, что это совместимая двухкрасная плата TH, что подтверждено двойной проверкой выше.

Пример 3:

Micro Lidar SN: 00E09B341300483

TH board SN: 00301D331803375

Серийный номер Micro Lidar начинается с 00ExxB, что указывает на то, что это двухкрасный микролидар. Серийный номер платы TH начинается с 003xxD, что указывает на то, что это совместимая двухкрасная плата TH, что подтверждено двойной проверкой выше.

Примечания

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Для обеспечения безопасного и эффективного выполнения, если у вас есть какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем отправить технический тикет по вашему вопросу. Пожалуйста, включите изображение или видео, иллюстрирующие проблему, а также любую дополнительную информацию, связанную с вашим запросом.
