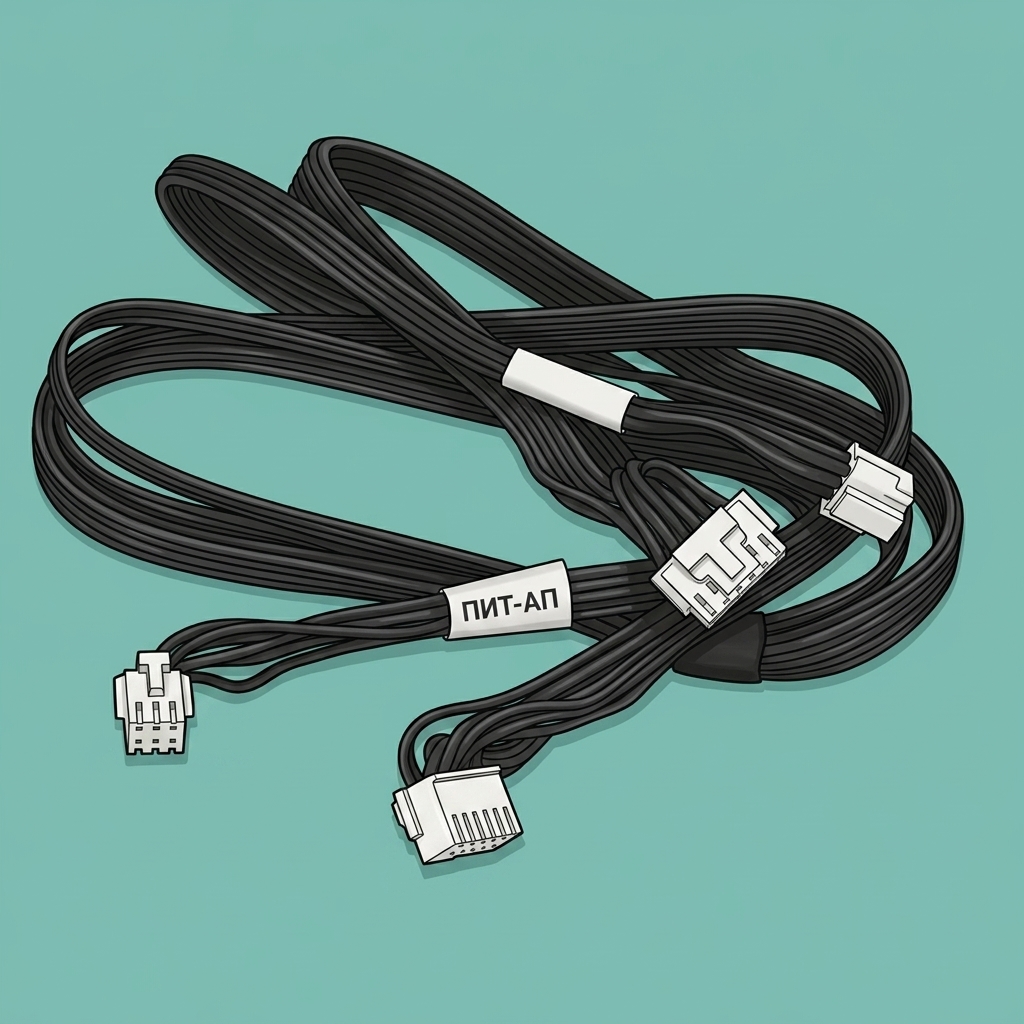

Кабель MC-AP
Черный кабель соединяет плату MC с основной платой AP принтера, обеспечивая обмен данными между платой управления и основной платой AP, а также подачу питания на основную плату AP.
Когда использовать
- Повреждение штекеров и влияние на установку;
- Поврежденный кабель;
- Проблема с подключением подтверждена сервисной командой Bambulab.
Инструменты
Шестигранный ключ H2.0/H1.5
Пинцет
Список винтов
| Модель | Позиция | Чертеж | |
| Винт A |
BT3*5 (4 шт.) |
Задняя панель |
|
| Винт B |
ST3*4.5 (10 шт.) |
Задняя панель
|
|
| Винт C | BT2*8 |
Кабель кабель-цепи (1 шт.) |
Предупреждение о безопасности
ВАЖНО!
Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и возникновению опасностей.
При выполнении обслуживания или устранения неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.
Если у вас возникли какие-либо вопросы или сомнения по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Удалите неисправный кабель MC-AP

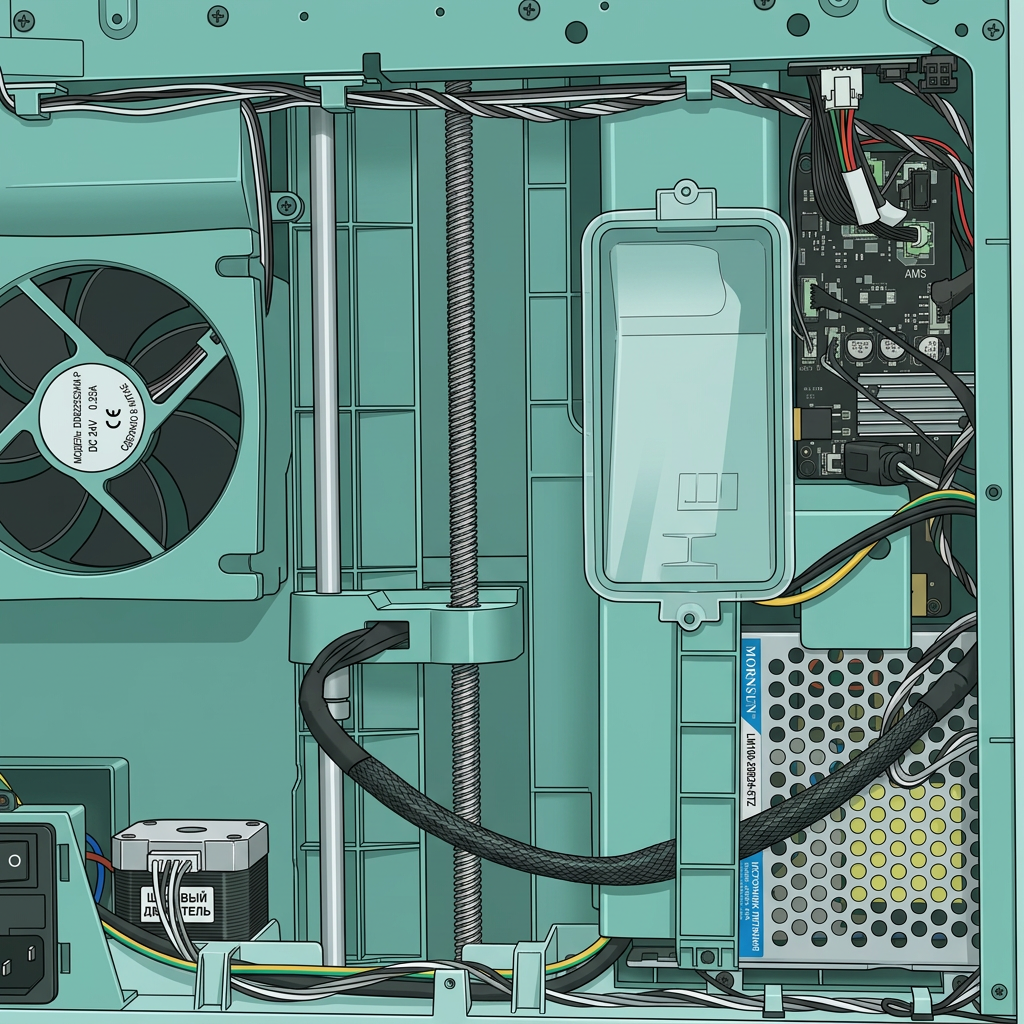

Шаг 1 - Снимите заднюю панель
Снимите металлическую заднюю панель, обратившись к содержаниюЗадняя панель.
Шаг 2 - Снимите крышку кабель-цепи
|

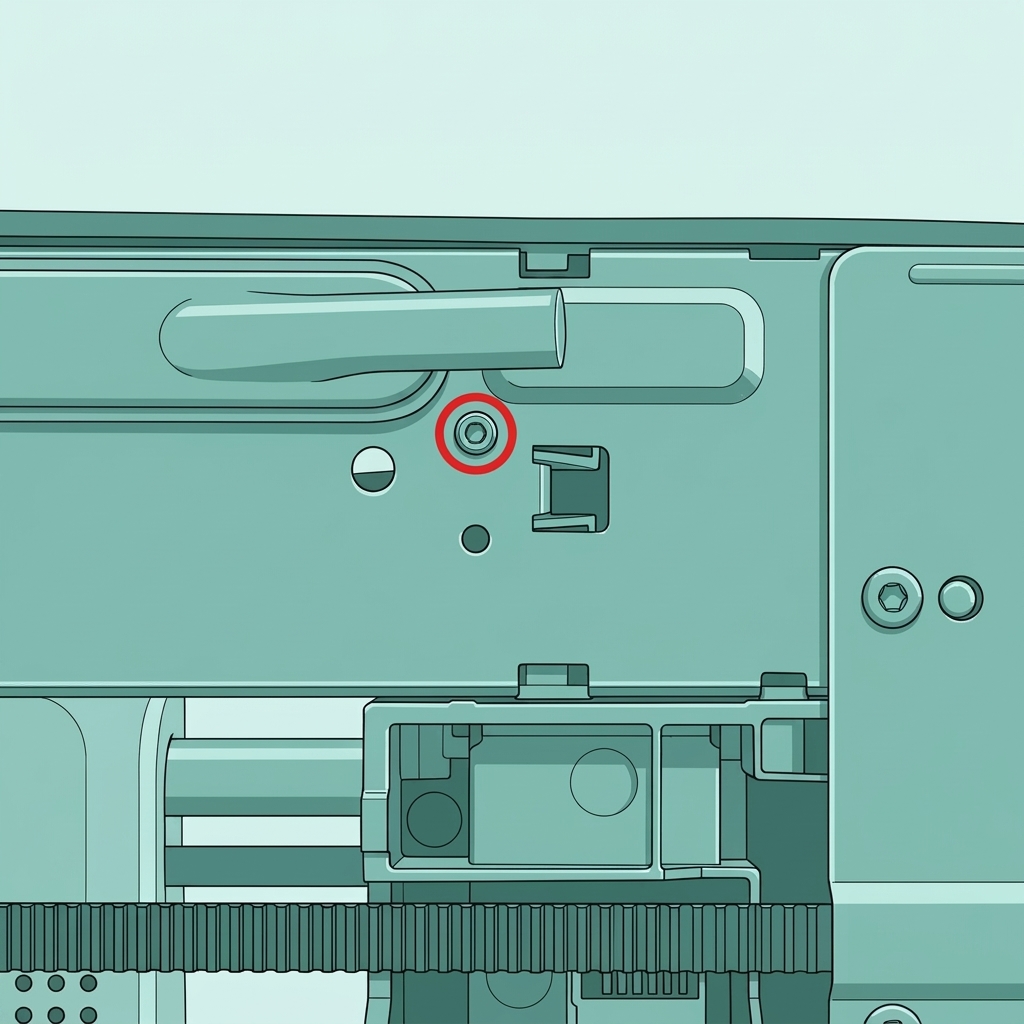

Используйте шестигранный ключ H1.5, чтобы открутить 1 винт C, расположенный под кронштейном PTFE на задней части принтера.  |

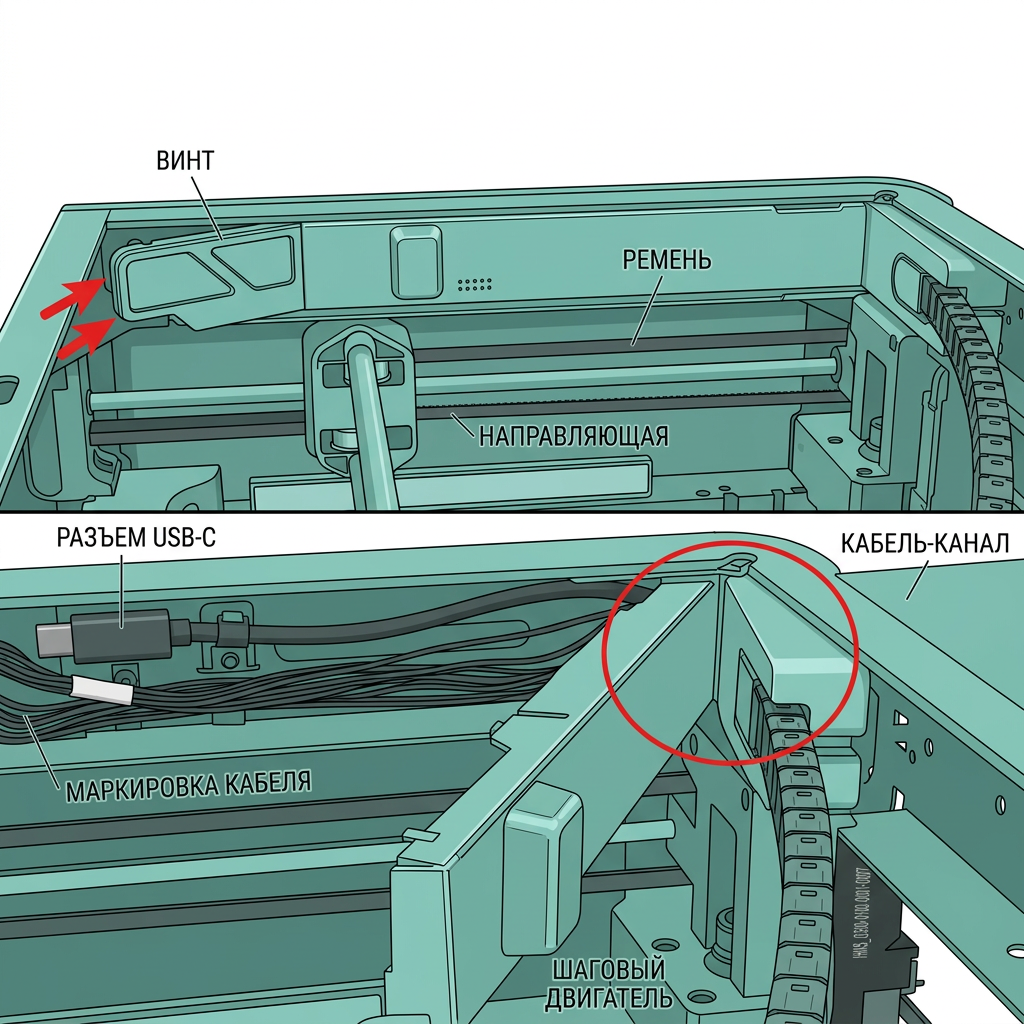

Полностью снимите крышку цепи и удалите крышку цепи с рамы XY.  |
Шаг 3 - Отсоедините кабель MC-AP
|

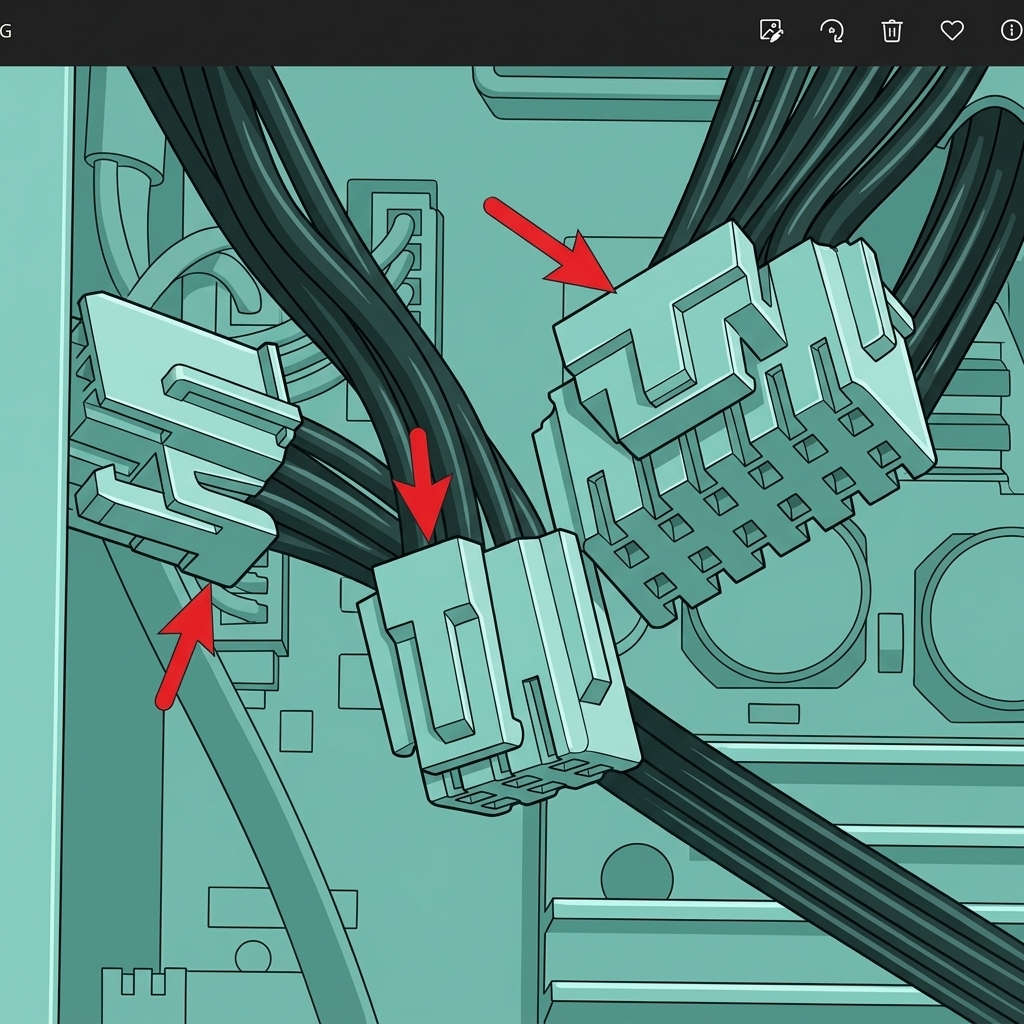

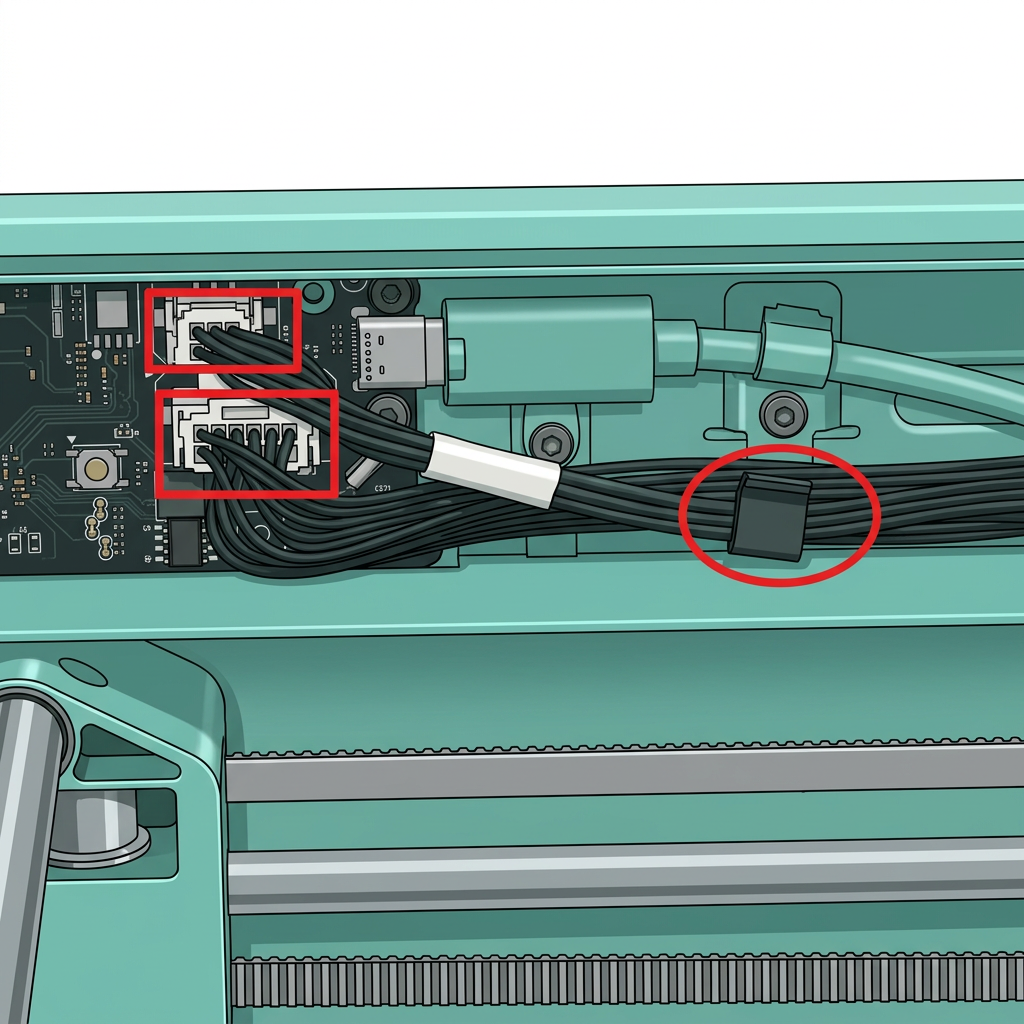

Нажмите на защелку на штекерах, отсоедините кабель MC-AP от двух разъемов на основной плате AP и извлеките его из защелки.  |
Нажмите на защелку штекера, отсоедините кабель платы интерфейса AMS, а затем отсоедините кабель MC-AP от двух разъемов на плате MC.  |
Шаг 4 - Удалите кабель MC-AP
|

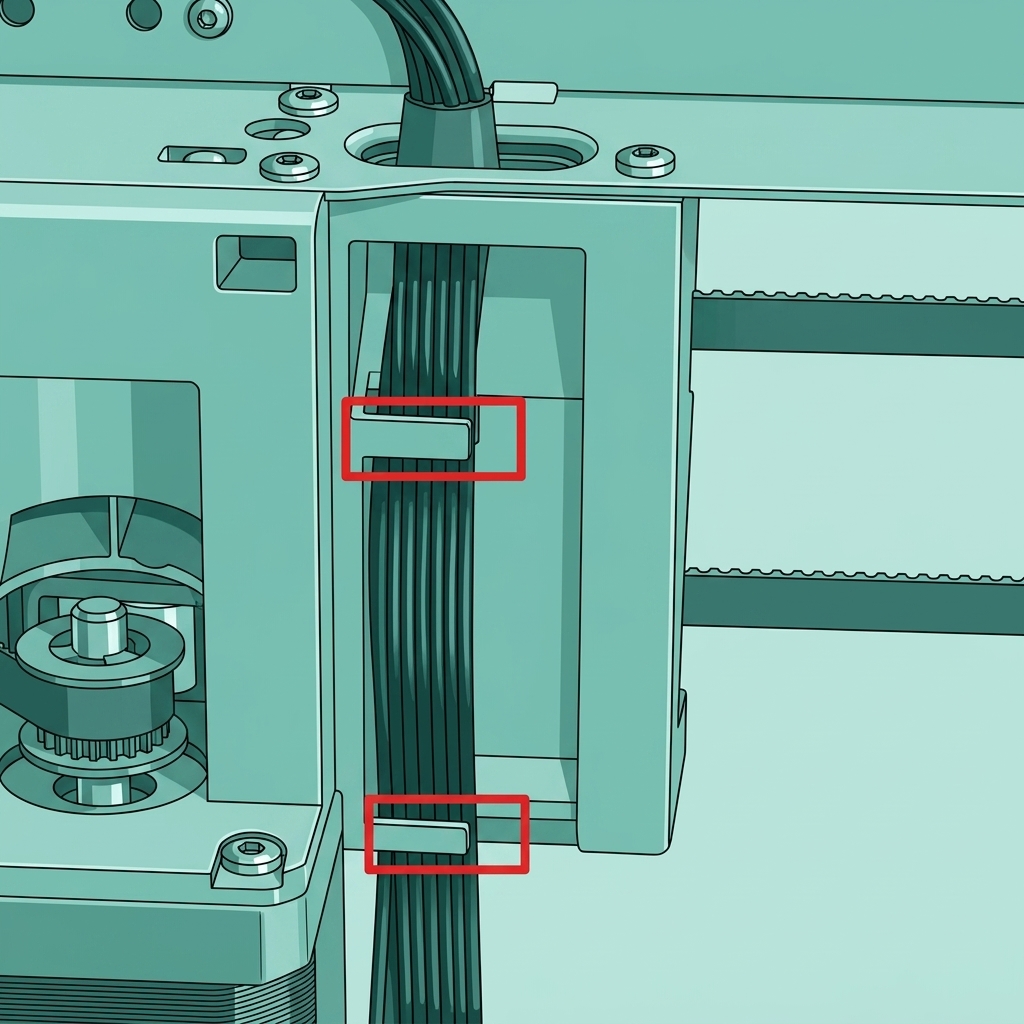

Освободите кабель MC-AP из кабельных пазов по одному.  |

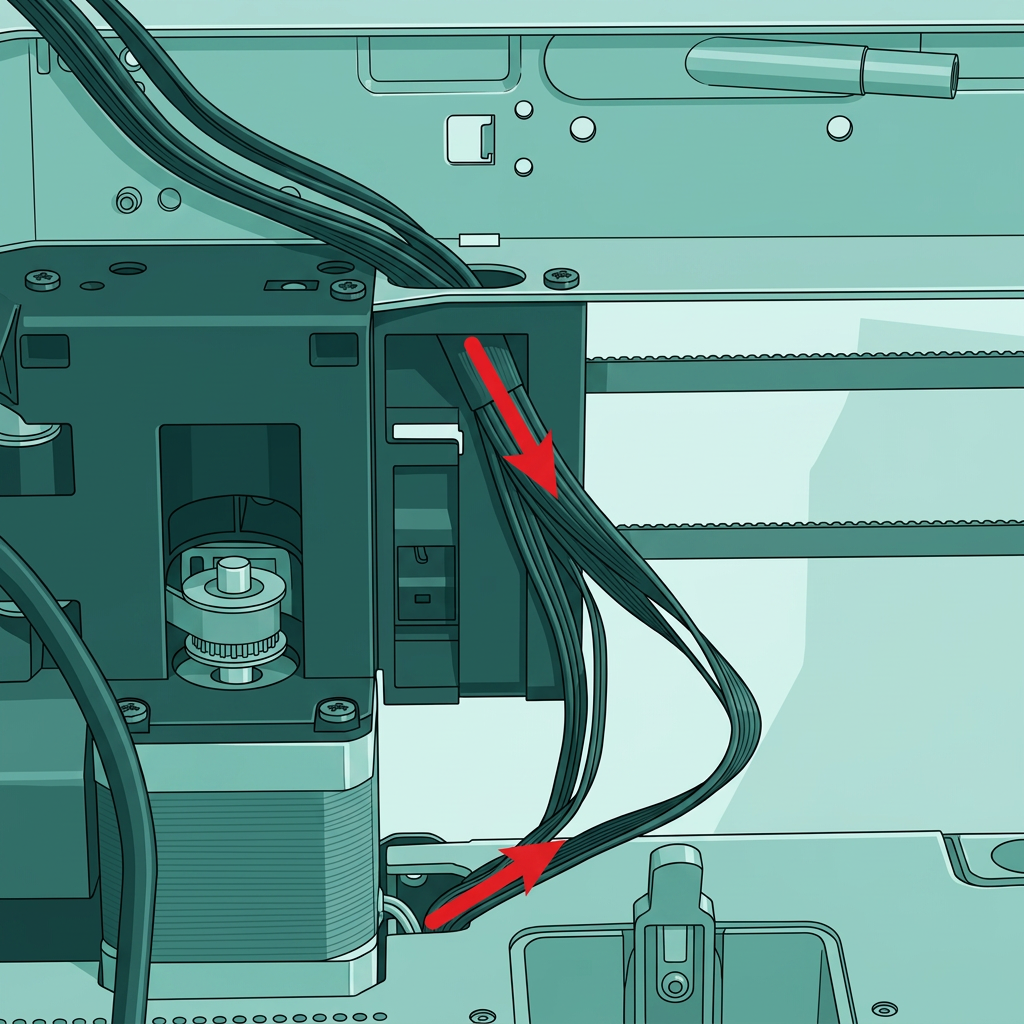

Затем, как показано на рисунке, вытяните штекеры с обоих концов, чтобы извлечь кабель.  |
Установите новый кабель MC-AP
Шаг 1 - Пропустите кабель

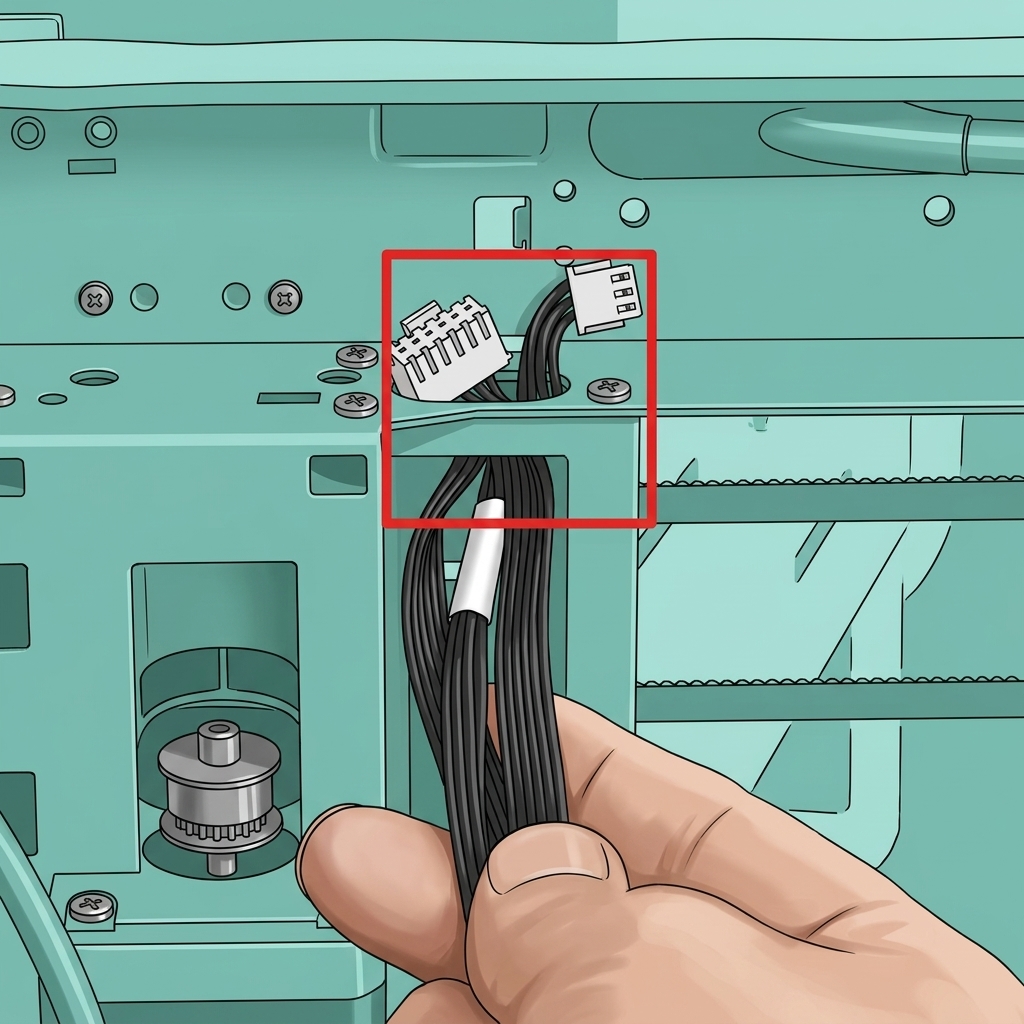

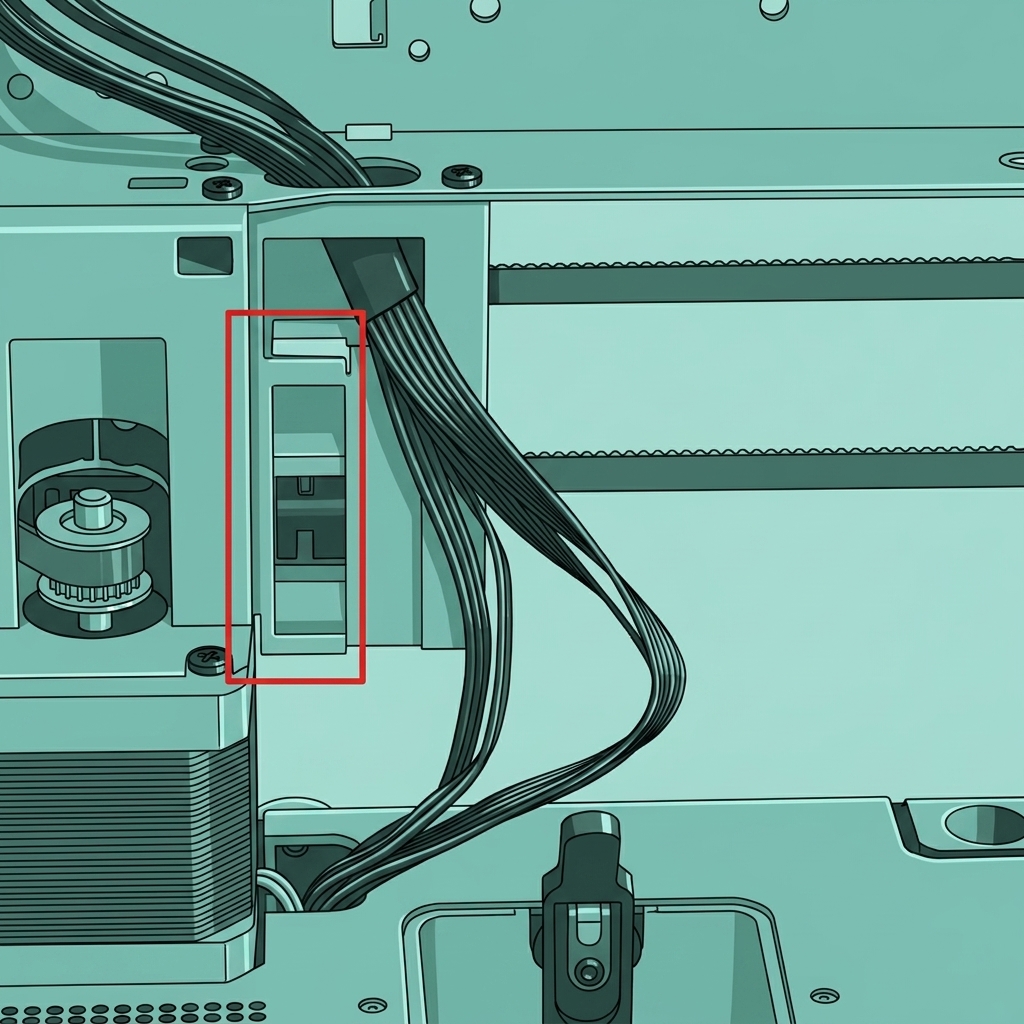

Как показано на рисунке ниже, пропустите два конца кабеля MC-AP через соответствующие отверстия.
|
 |
 |
Затем расположите кабель в кабельных пазах по одному.
 |
|
Шаг 2 - Подключение кабелей
|

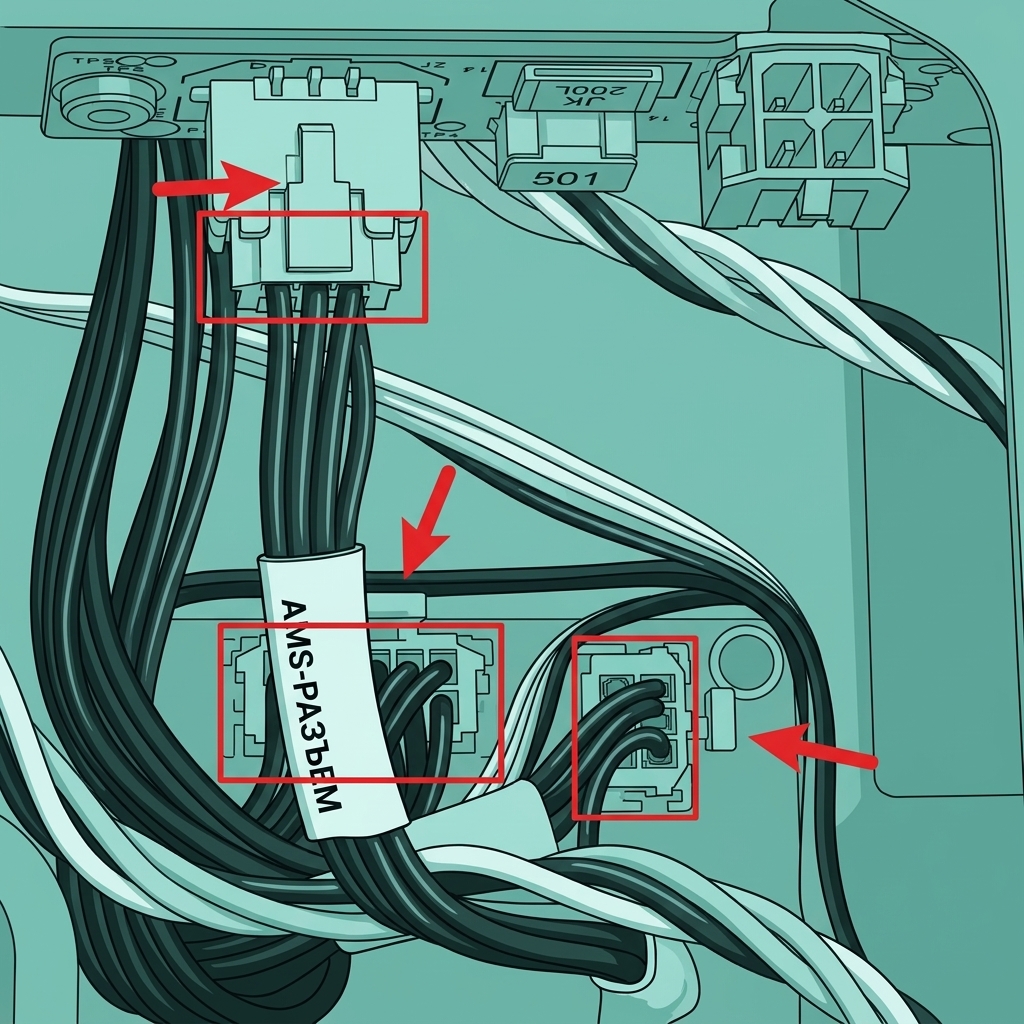

Как показано на рисунке ниже, перед подключением убедитесь в направлении защелок.  |

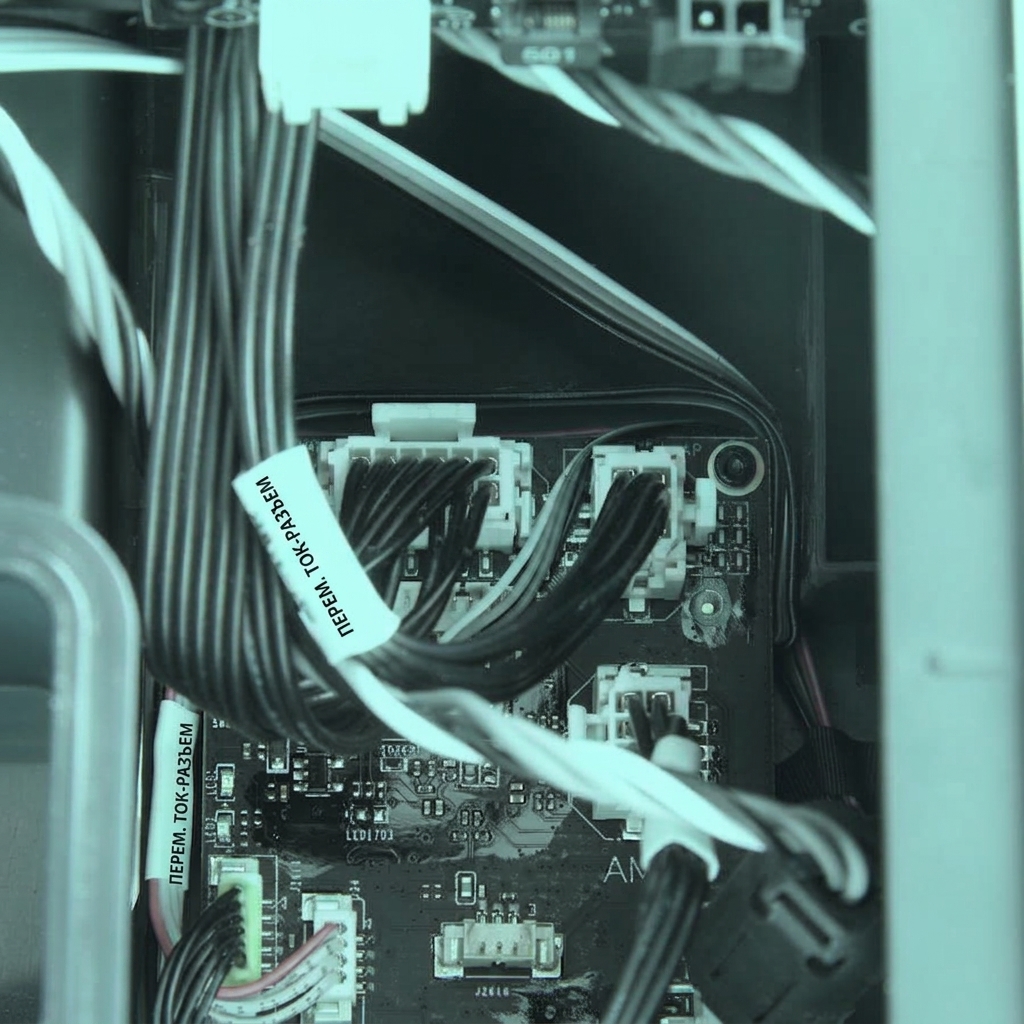

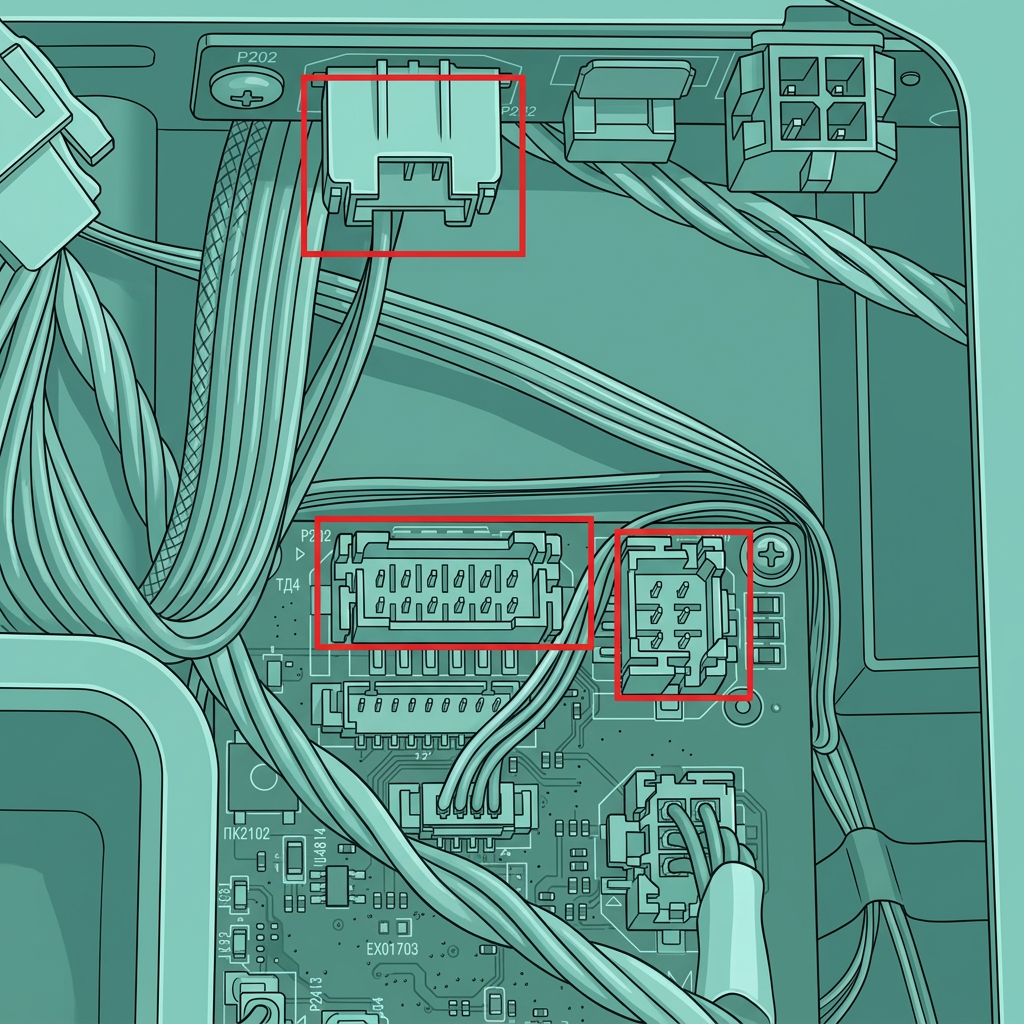

Как показано на рисунке, есть 3 штекера, которые необходимо подключить к разъемам на плате MC.  |
|
Подключите кабель MC-AP к плате MC в соответствии с направлениями защелок, показанными на рисунке, а затем подключите кабель платы интерфейса AMS.  |

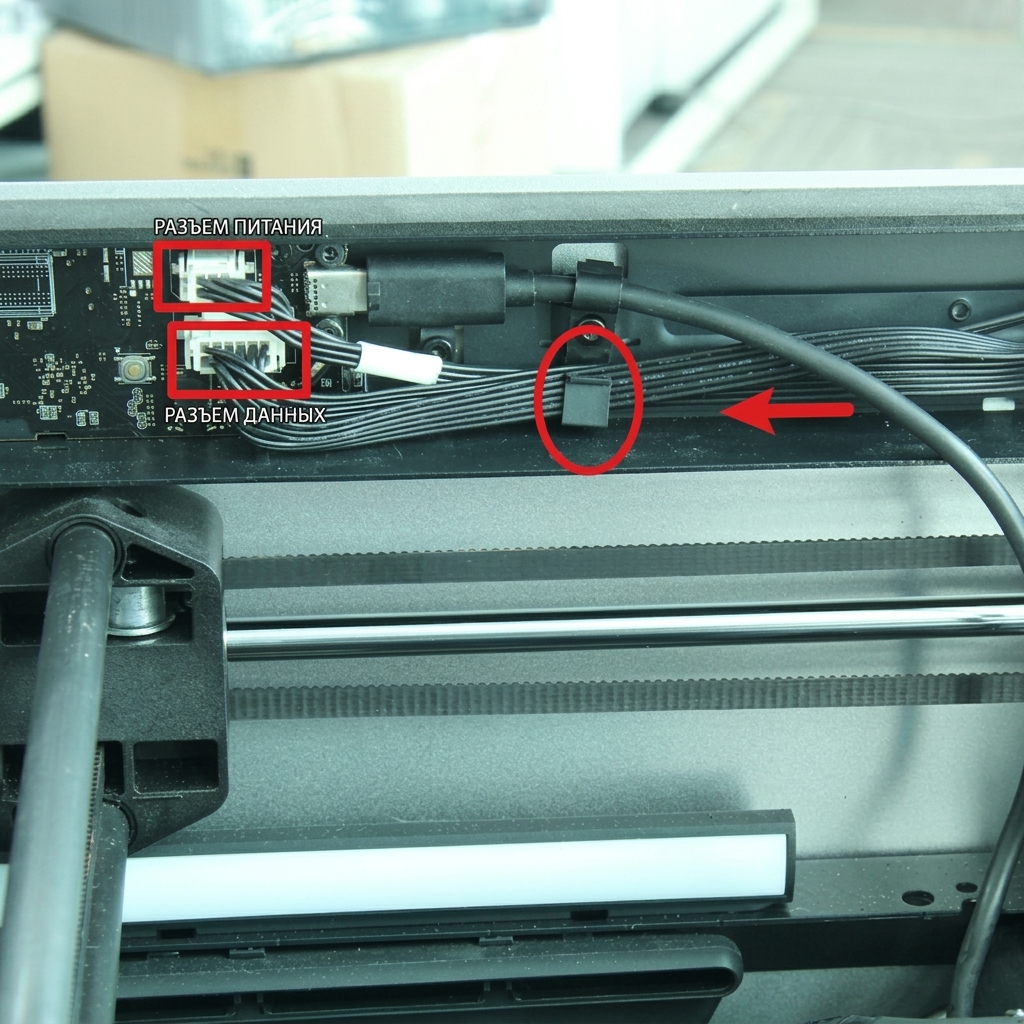

Пропустите кабель под USB-кабелем, подключите его к разъемам на плате AP и закрепите кабель в кабельном зажиме.  |
Шаг 3 — Установка защитного кожуха кабельной цепи
|

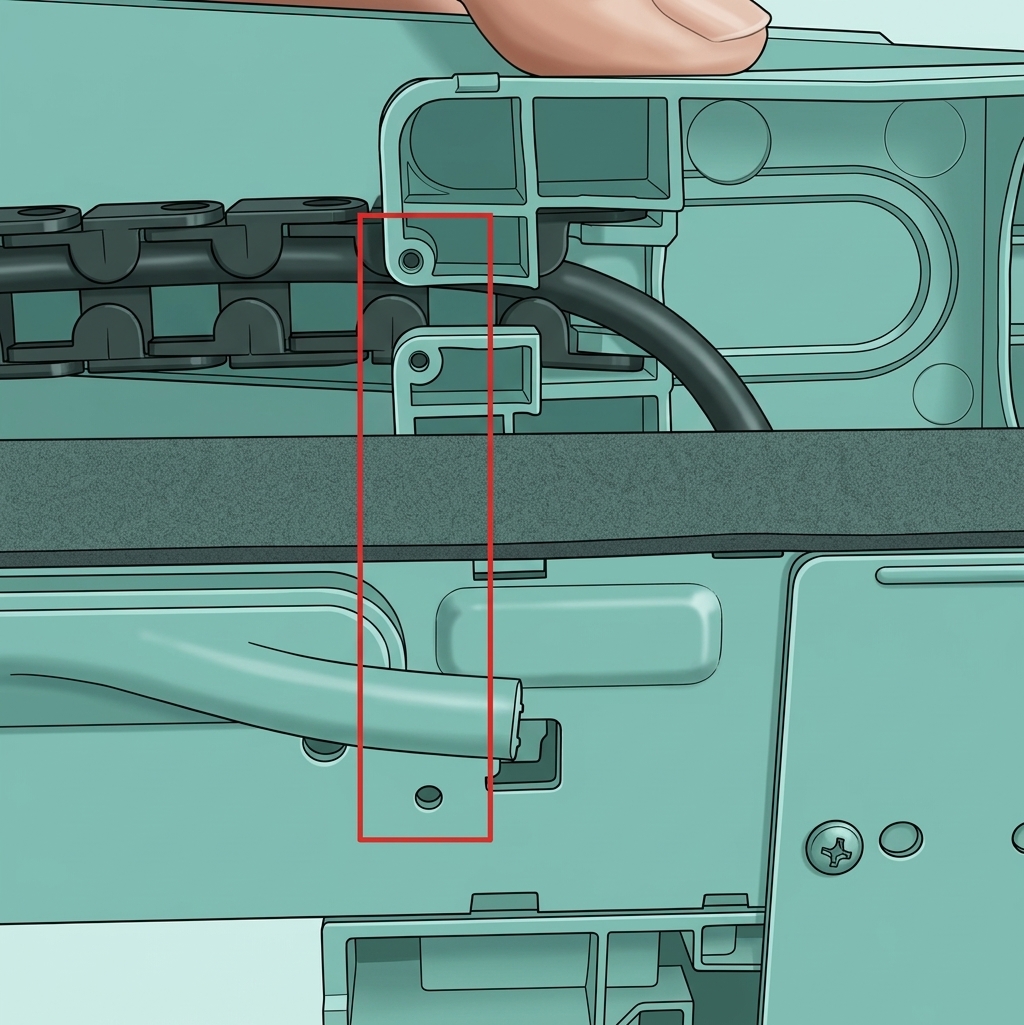

Совместите отверстия под винты в кожухе цепи со сквозными отверстиями в задней поперечине и установите более короткую часть кожуха.  |

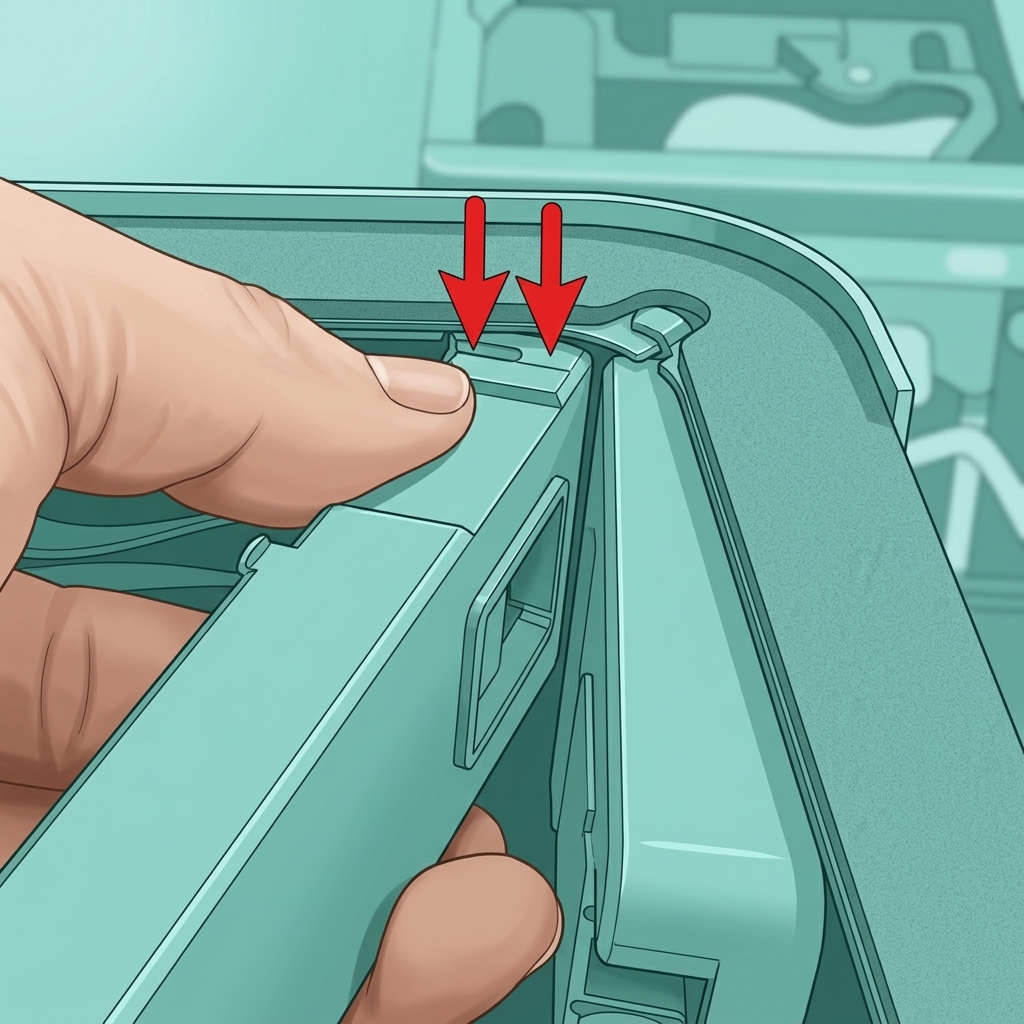

Слегка нажмите на край более длинной части кожуха, чтобы установить его в балку.  |
|
Совместите вырез, чтобы установить более длинную часть кожуха на место.  |

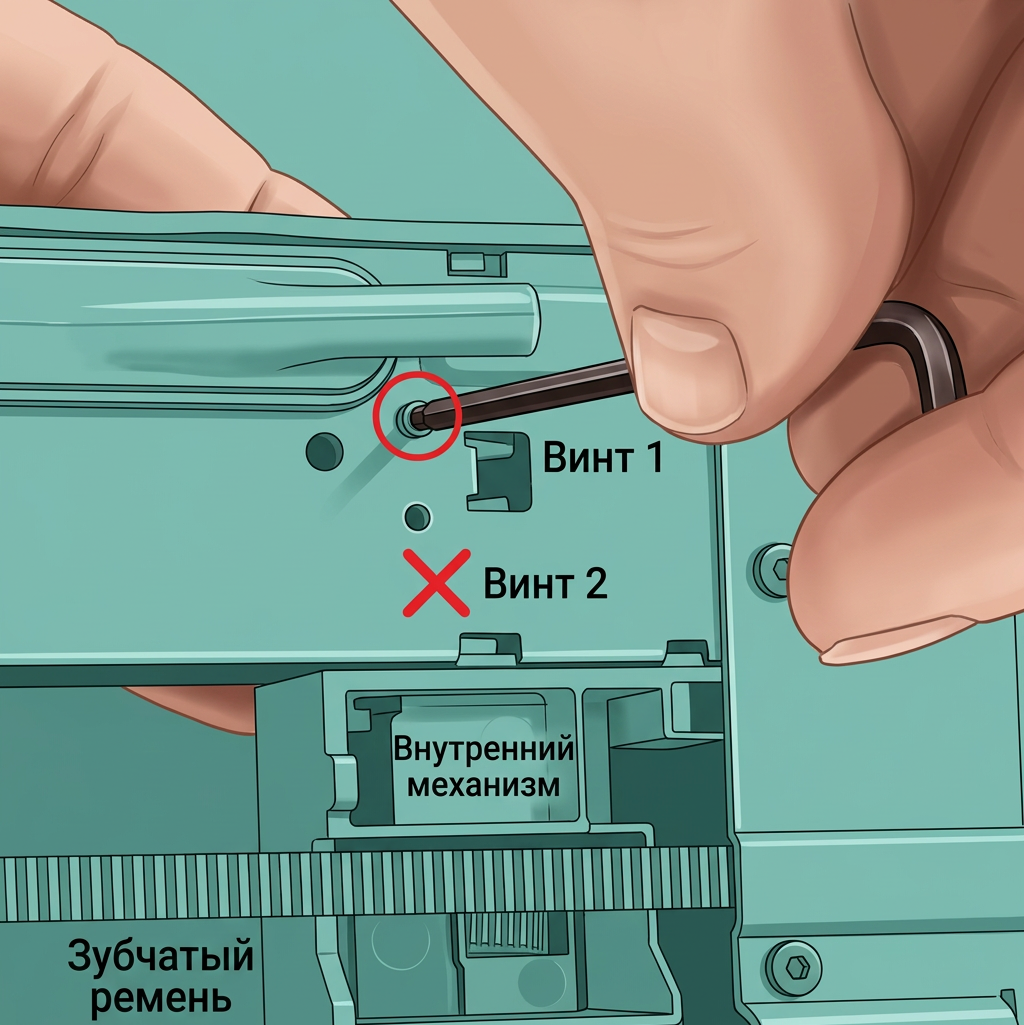

Закрепите 1 винт в верхнем отверстии под винт на задней стороне принтера.  |
Шаг 4 — Установка задней панели
Установите металлическую заднюю панель, обратившись к содержаниюЗадней панели.
Проверьте работоспособность
Подключите блок питания и включите принтер, убедитесь, что экран включается нормально.
high-resolution-screen_615px-screen.png"/>Если возникнут какие-либо проблемы, сначала проверьте выполненные шаги и убедитесь в правильности всех соединений, затем попробуйте снова. Если проблемы сохранятся, обратитесь в сервисную команду за дополнительной помощью.
