Что такое XY-мотор

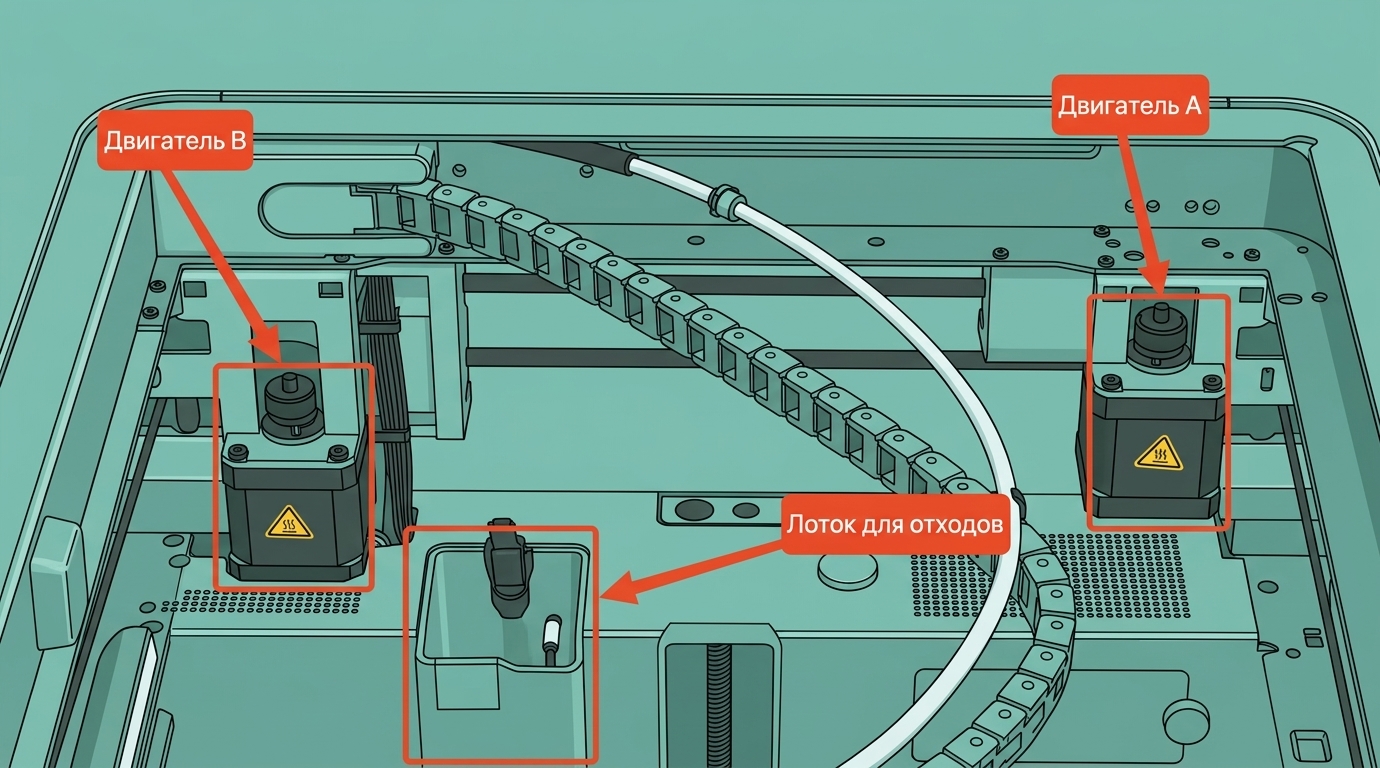

Моторы X или Y — это два одинаковых шаговых двигателя, установленных на задней панели принтера для перемещения печатной головки в направлении XY. Один находится слева, другой справа. Для удобства их называют мотором A и мотором B, как показано на картинке ниже.
 |
 |
Когда использовать
- Выгорание мотора
- Команда послепродажного обслуживания подтвердила неисправность XY-мотора с помощью анализа логов
Необходимые инструменты и материалы
- Шестигранный ключ H1.5
- Шестигранный ключ H2.0 (для снятия мотора требуется длинный ключ)
- Пинцет
- Новый XY-мотор
Предупреждение о безопасности и состояние принтера перед началом работы
Отключите питание, отсоедините шнур питания, а также снимите буфер филамента или хаб AMS и держатель катушки, если они установлены.
Руководство по выполнению работ
xy-belt-tensioner">Шаг 1 — Ослабьте натяжитель ремня XY
В зависимости от поврежденного мотора обратитесь к шагам 1~5 инструкции «Замена натяжного ролика ремня XY» для ослабления натяжителя ремня XY в соответствующем месте.
 Ослабьте натяжитель A |

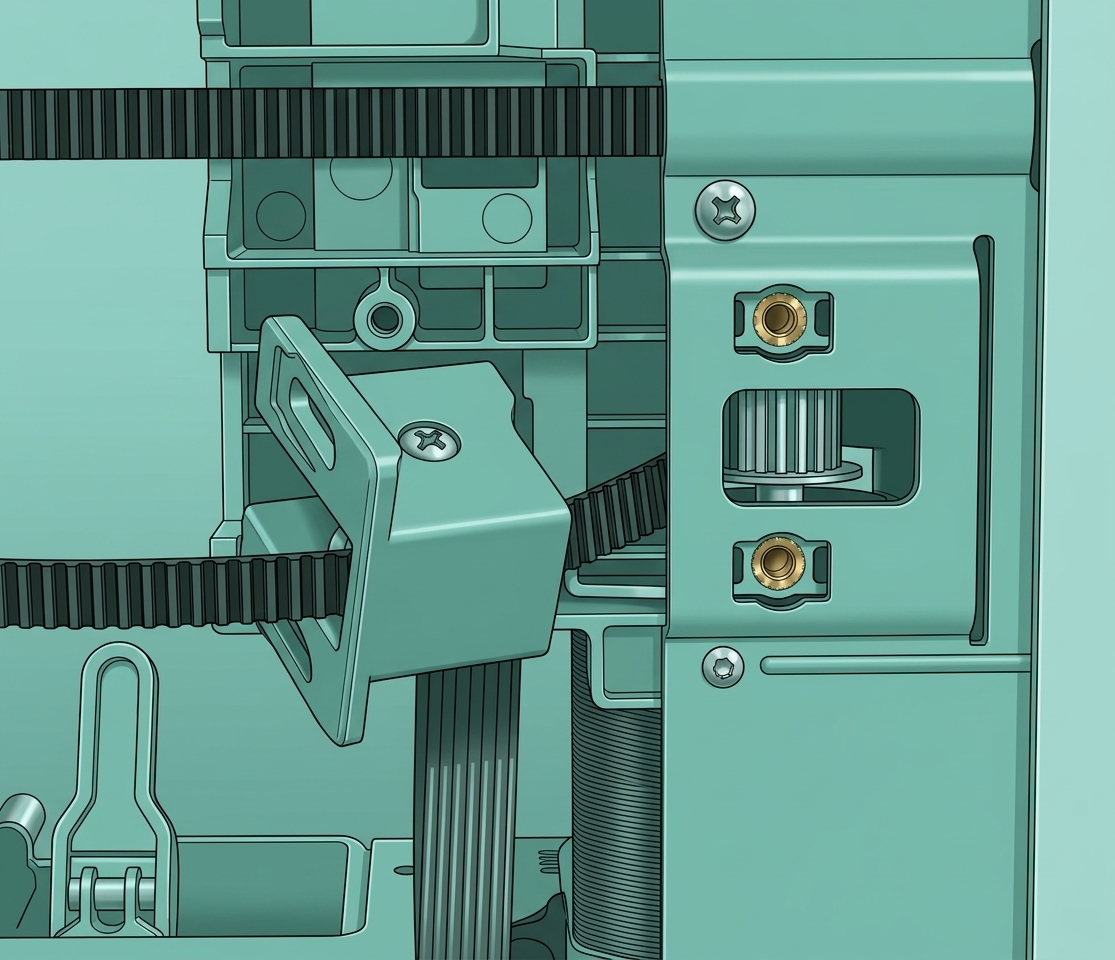

 Ослабьте натяжитель B |
Шаг 2 — Снимите мотор A
Существует много различий в разборке мотора A и мотора B, поэтому мы опишем их отдельно.
Шаг 2-1 — Отсоедините кабель мотора A
Отключите мотор A и снимите с него цилиндрическое ферритовое кольцо, освободив кабель мотора от стяжек и изоленты.
 |
 |
Шаг 2 - 2. Снимите винты мотора A
Мотор A закреплен 4 винтами, снимите все. Два винта хорошо видны, но два других нужно открутить через верхнюю позицию с помощью длинного шестигранного ключа.
Примечание: Винты, крепящие мотор, затянуты достаточно сильно, и обращаться с ними нужно осторожно, чтобы не повредить головки винтов.
 |
 |
Шаг 2 - 3. Снимите мотор A
Снимите зубчатый ремень со шкива привода мотора и снимите мотор A.
 |
 |
Шаг 3. Установка мотора A
Шаг 3 - 1. Установка мотора A

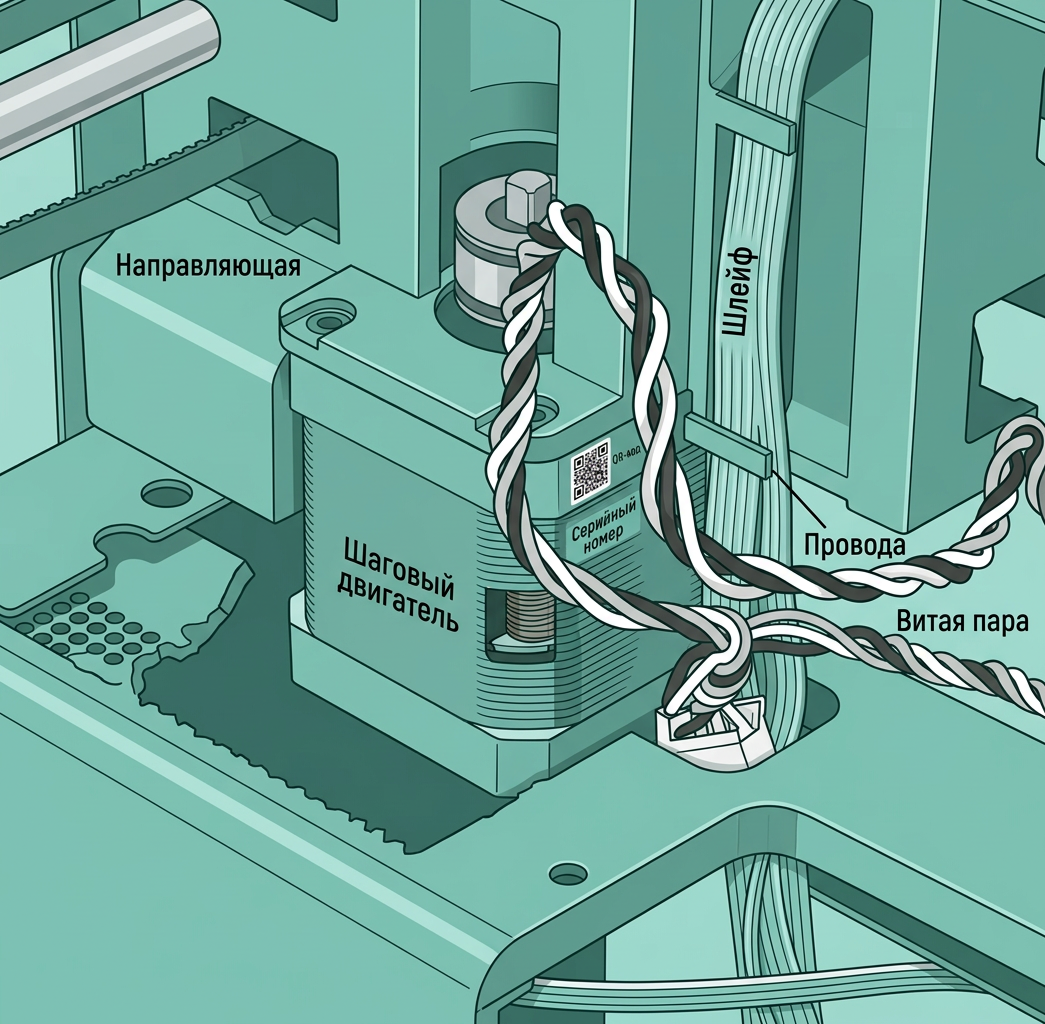

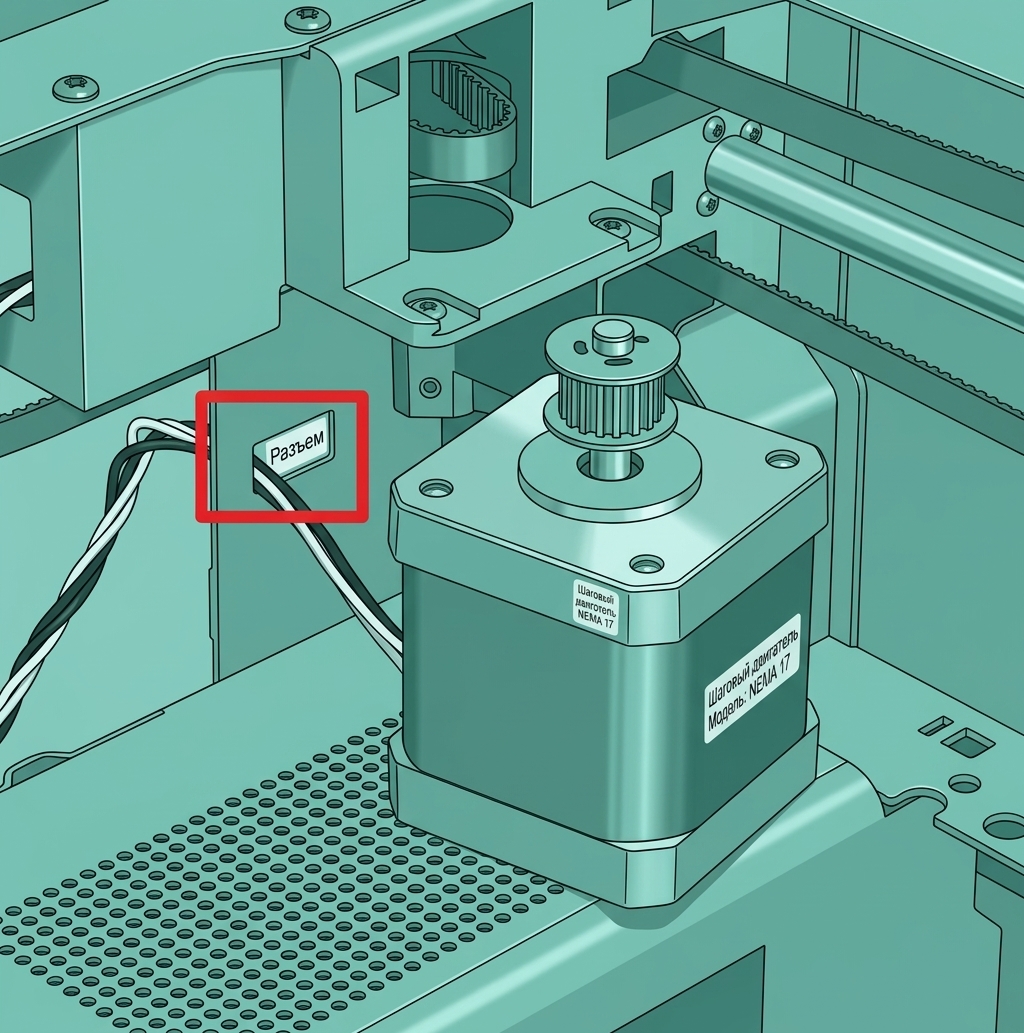

Пропустите кабель мотора A через квадратное отверстие, удерживайте мотор рукой и установите зубчатый ремень на приводной шкив.
|
|
Шаг 3 - 2. Закрепите винты мотора A
Закрепите 4 винта, фиксирующих мотор. Два задних винта нужно надеть на шестигранный ключ в положении верхней балки, а затем с помощью ключа вкрутить их на место.
|
|
Шаг 3 - 3. Подключение кабеля мотора A

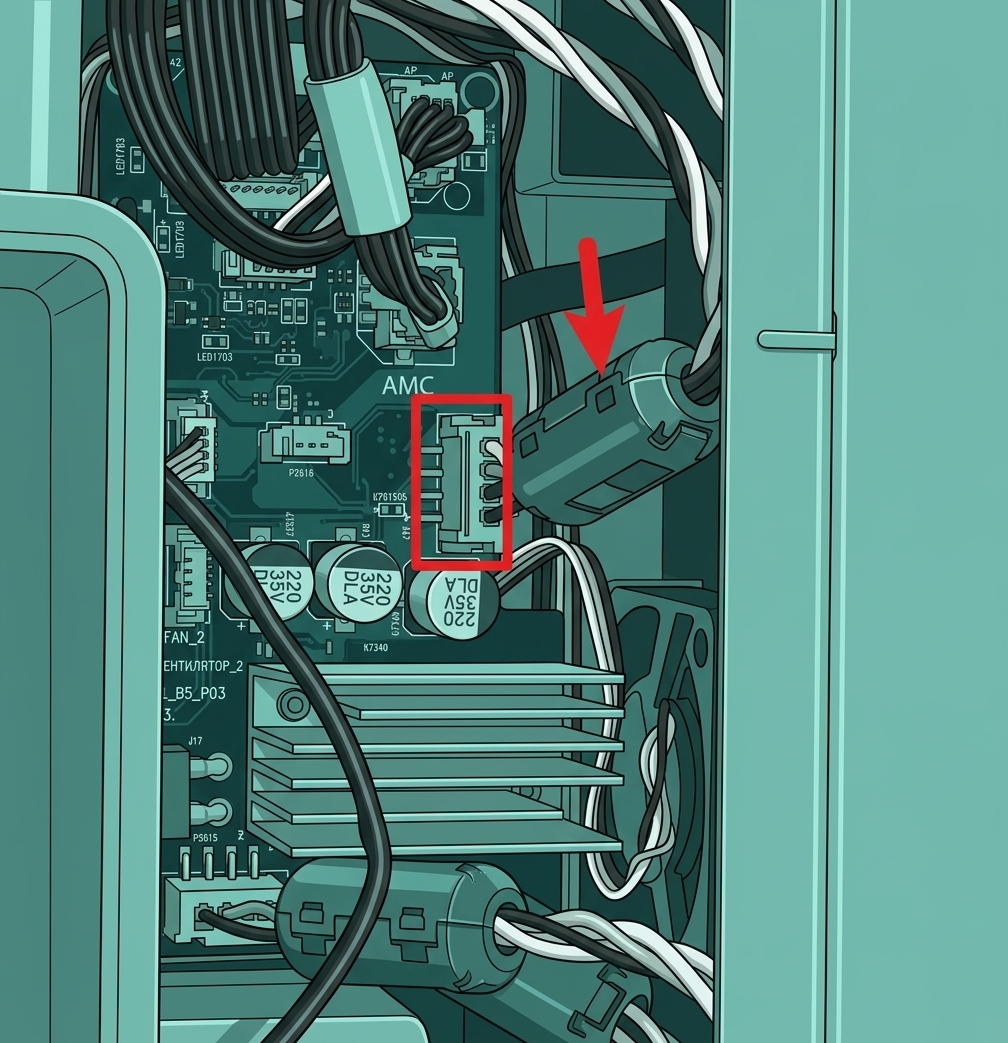

Разместите кабель мотора так, как показано на рисунке ниже, установите цилиндрическое ферритовое кольцо, а затем подключите кабель к разъему на плате MC.
|
|
Шаг 4. Снятие мотора B
Разборка и сборка мотора B сложнее, чем мотора A, и необходимо снять некоторые дополнительные детали, такие как лишний желоб, крышка платы AP и сборка внутреннего защитного кожуха.
Шаг 4 - 1. Снятие лишнего желоба
Открутите 2 винта, расположенные с каждой стороны лишнего желоба. После этого извлеките лишний желоб.
 |
 |
Примечание: Позже мы добавили винт с левой стороны, который можно открутить шестигранным ключом H2.0.

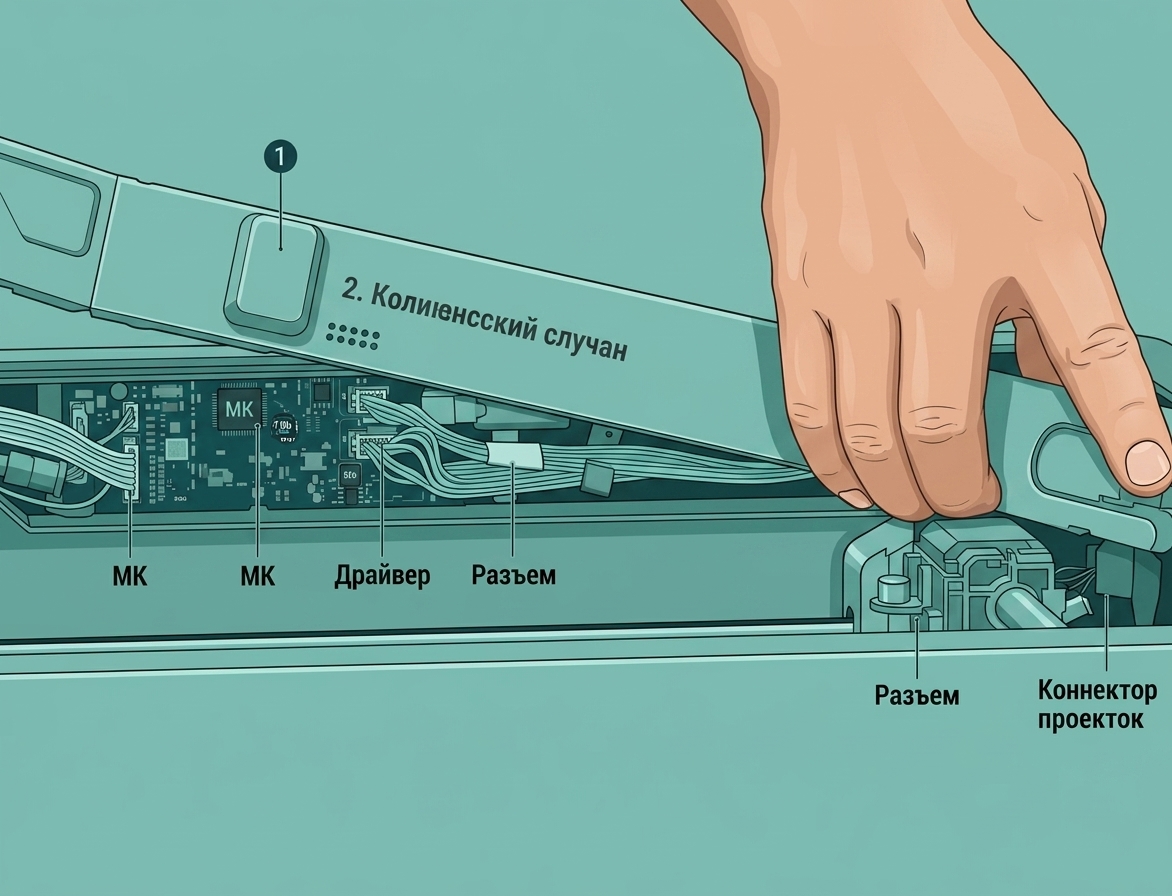

Шаг 4 - 2. Снятие крышки платы AP

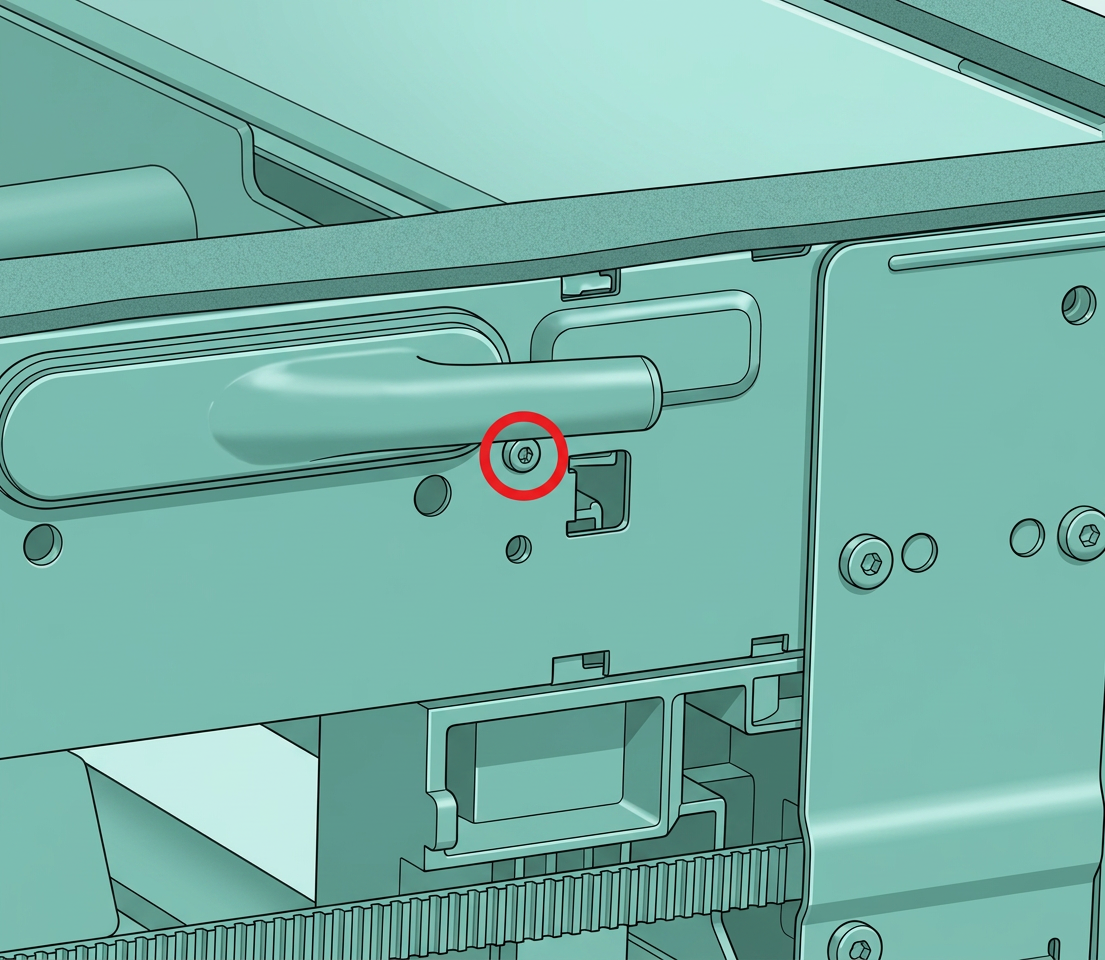

Открутите 1 винт шестигранным ключом H1.5, откройте крышку платы AP и снимите её.
 |
 |

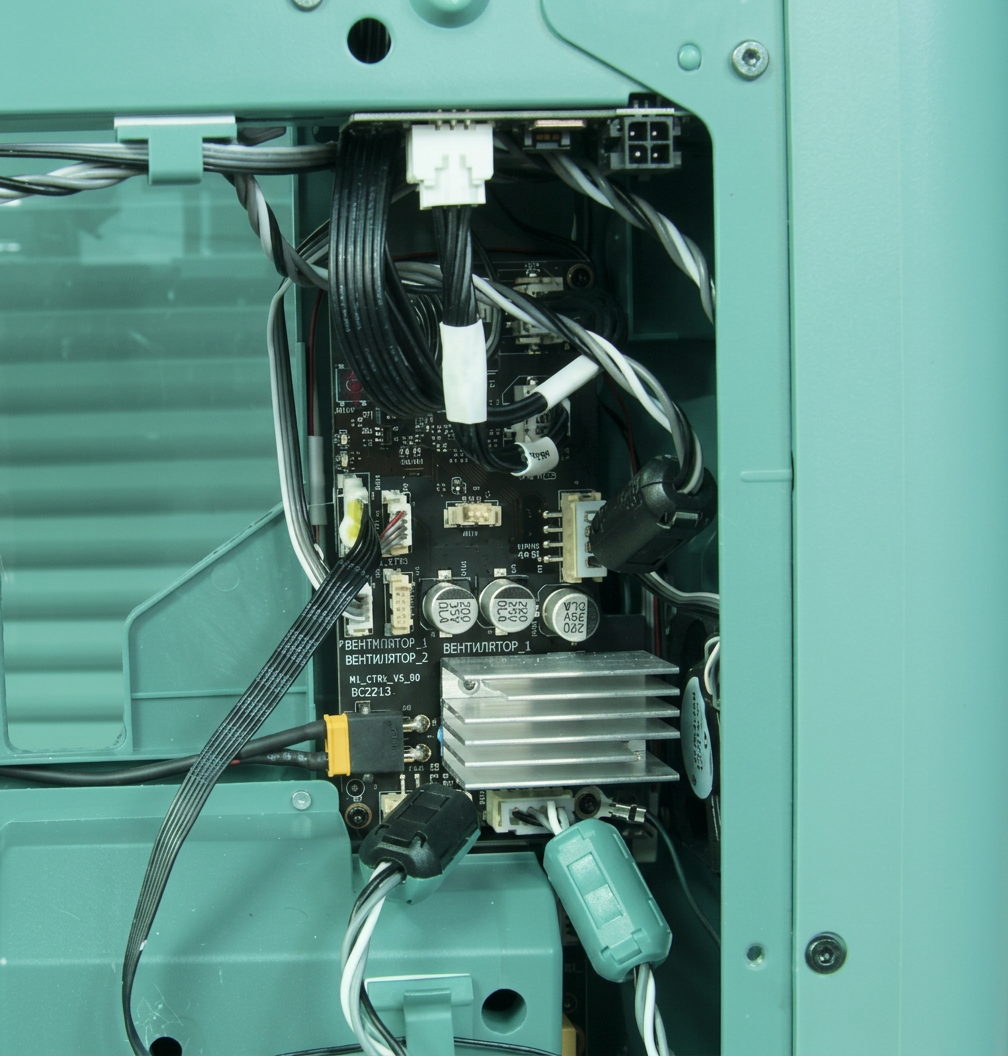

Шаг 4 - 3 Снятие радиатора и отключение кабелей

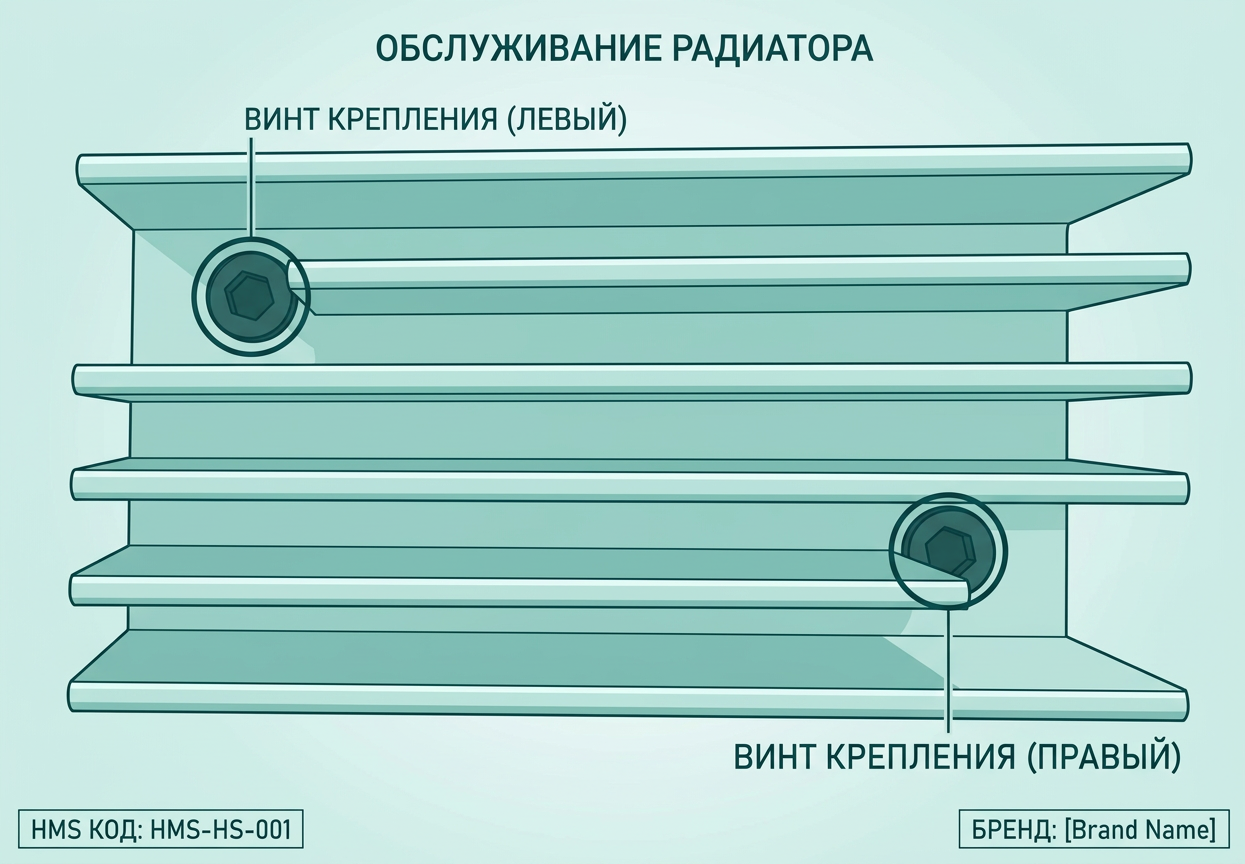

- Открутите 2 винта с помощью шестигранного ключа H1.5 для снятия радиатора.
На нижнюю часть радиатора нанесён слой термопасты, что может вызвать небольшое прилипание при снятии. Приложите умеренное усилие, чтобы отделить радиатор.
- Отключите кабель B-мотора и кабель платы интерфейса AMS.

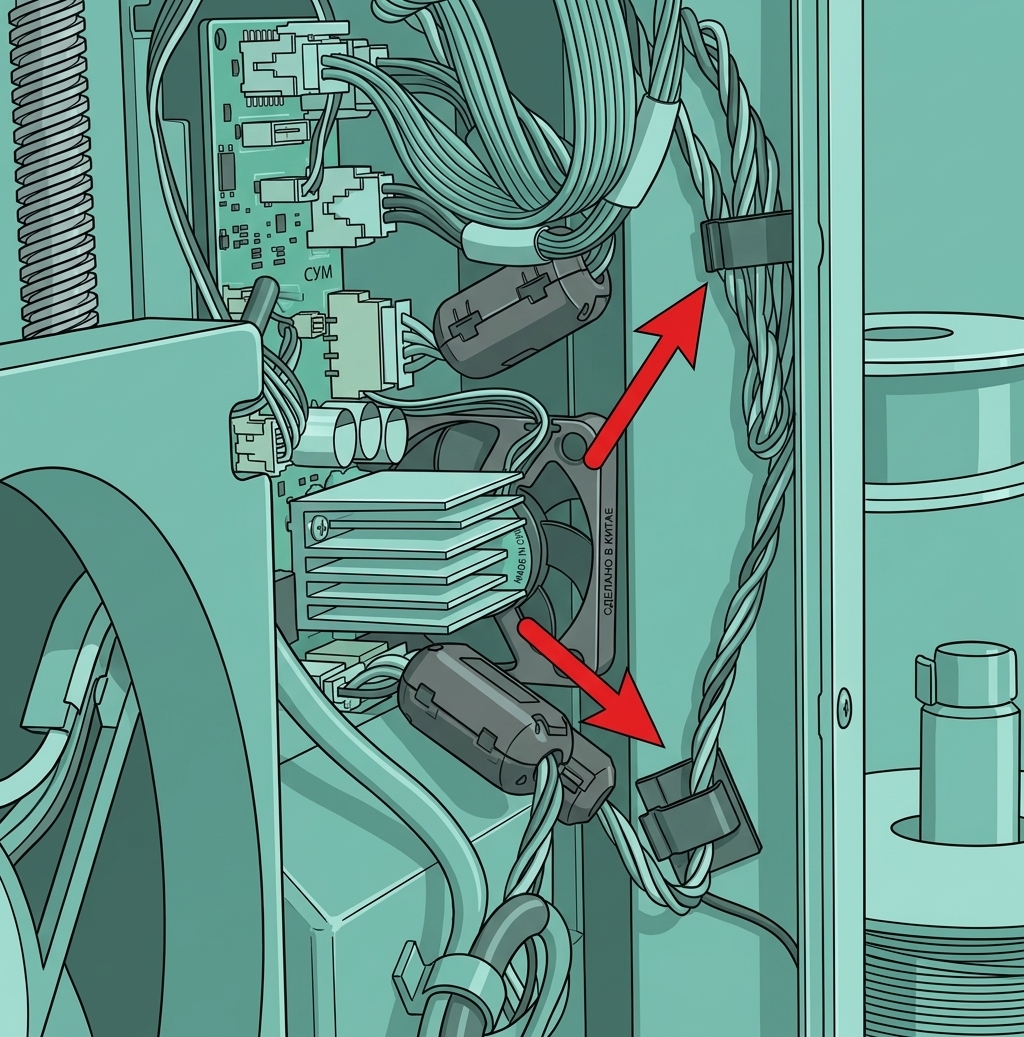

- Снимите цилиндрическое ферритовое кольцо с кабеля мотора и освободите кабель из хомутов.

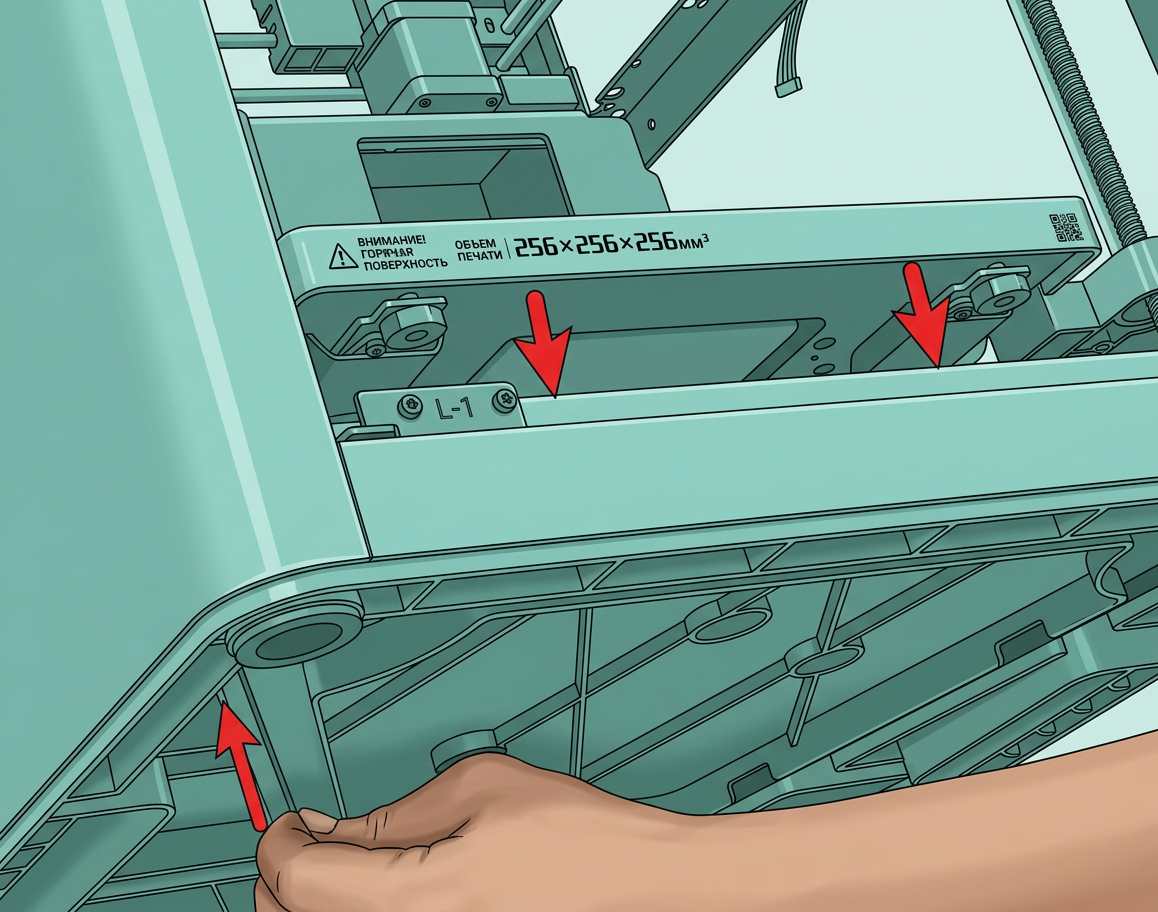

Шаг 4 - 4 Опустите нагреваемый стол
Наклоните принтер, опустите нагреваемый стол, перемещая ремень оси Z, и опустите его как можно ниже, не мешая снятию и установке винта.
 Опустите нагреваемый стол |

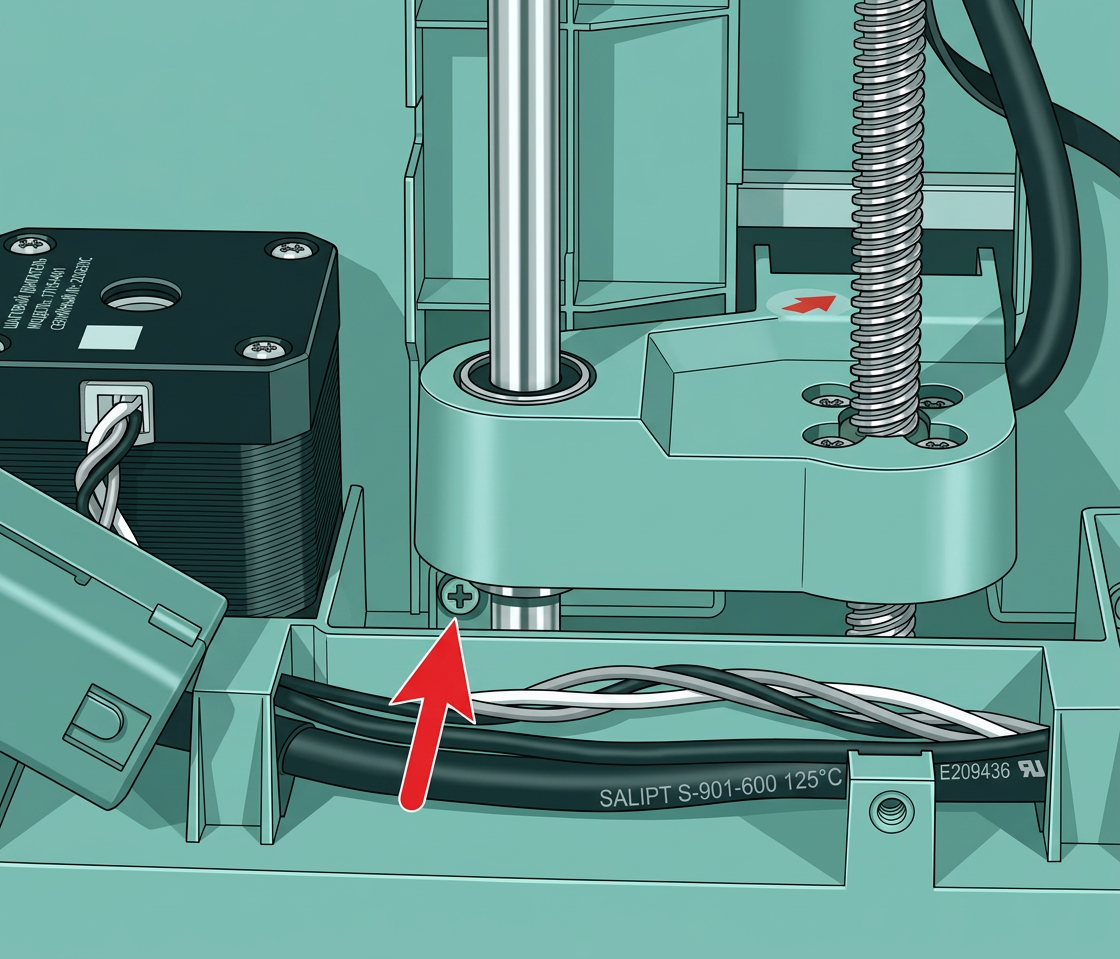

 Не закрывайте этот винт |
Шаг 4 - 5 Ослабьте разъём питания

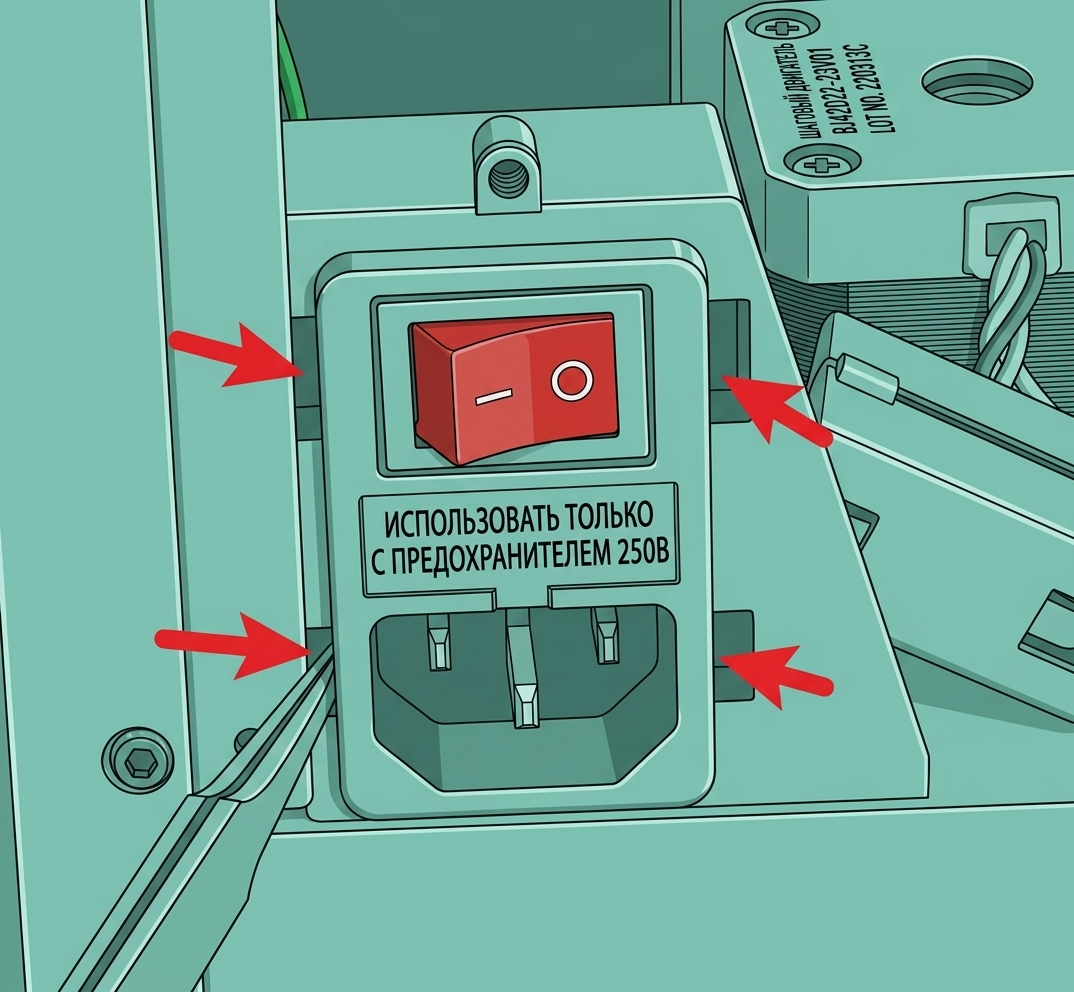

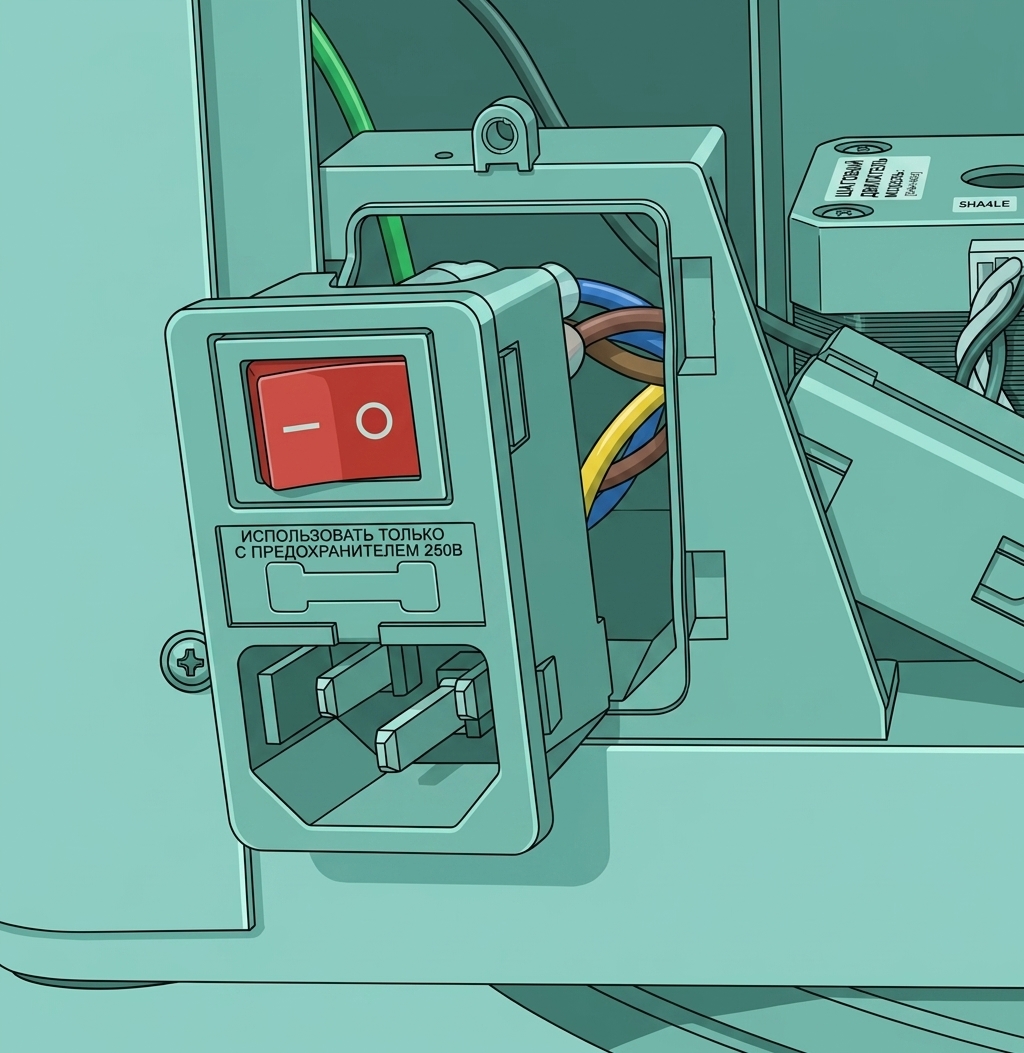

Подденьте разъём питания пинцетом, чтобы ослабить его.
 |
 |

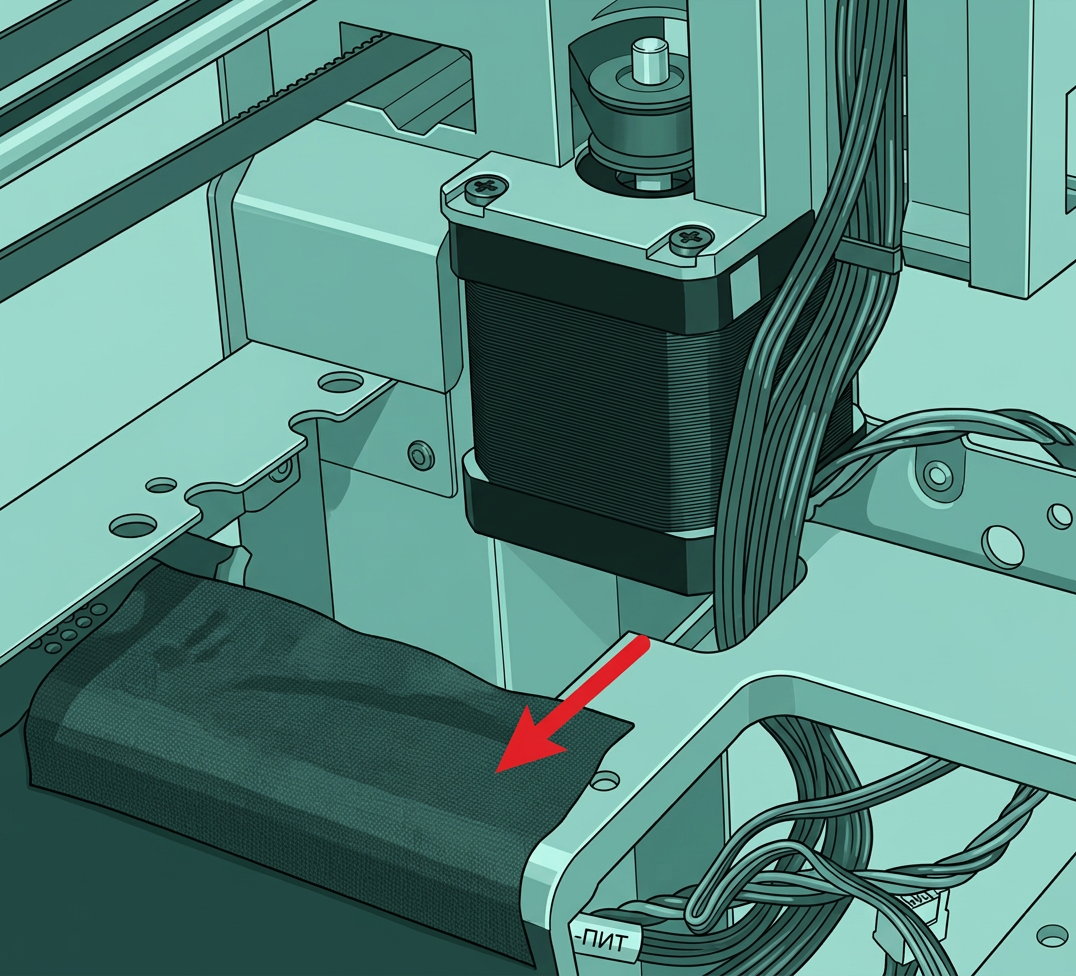

Шаг 4 - 6 Отсоедините внутренний щиток

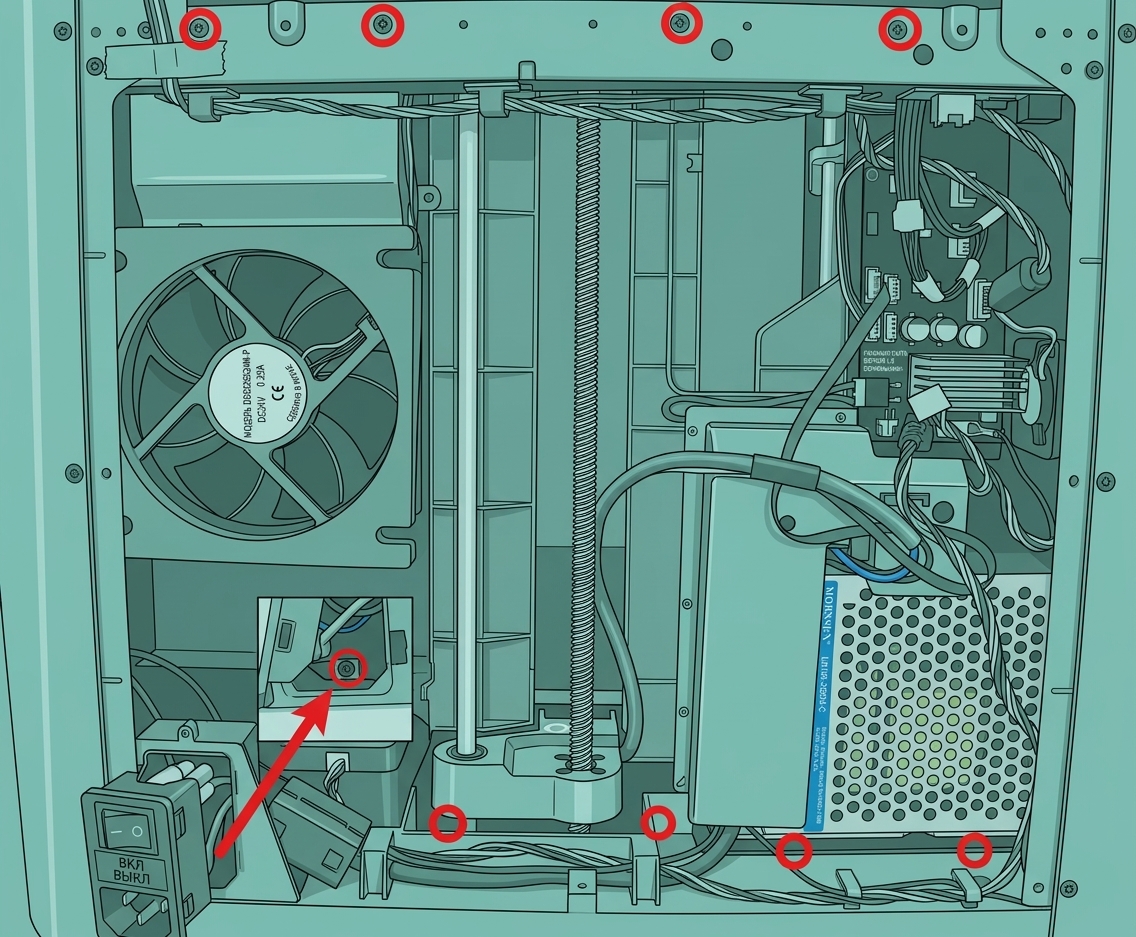

Открутите 9 винтов, крепящих внутренний щиток, с помощью шестигранного ключа H2.0, вытяните кабель B-мотора из отверстия для кабеля на внутреннем щитке, а затем отсоедините внутренний щиток от задней балки, чтобы освободить место для B-мотора.
 |
 |
 |
Шаг 4 - 7 Открутите винты B-мотора

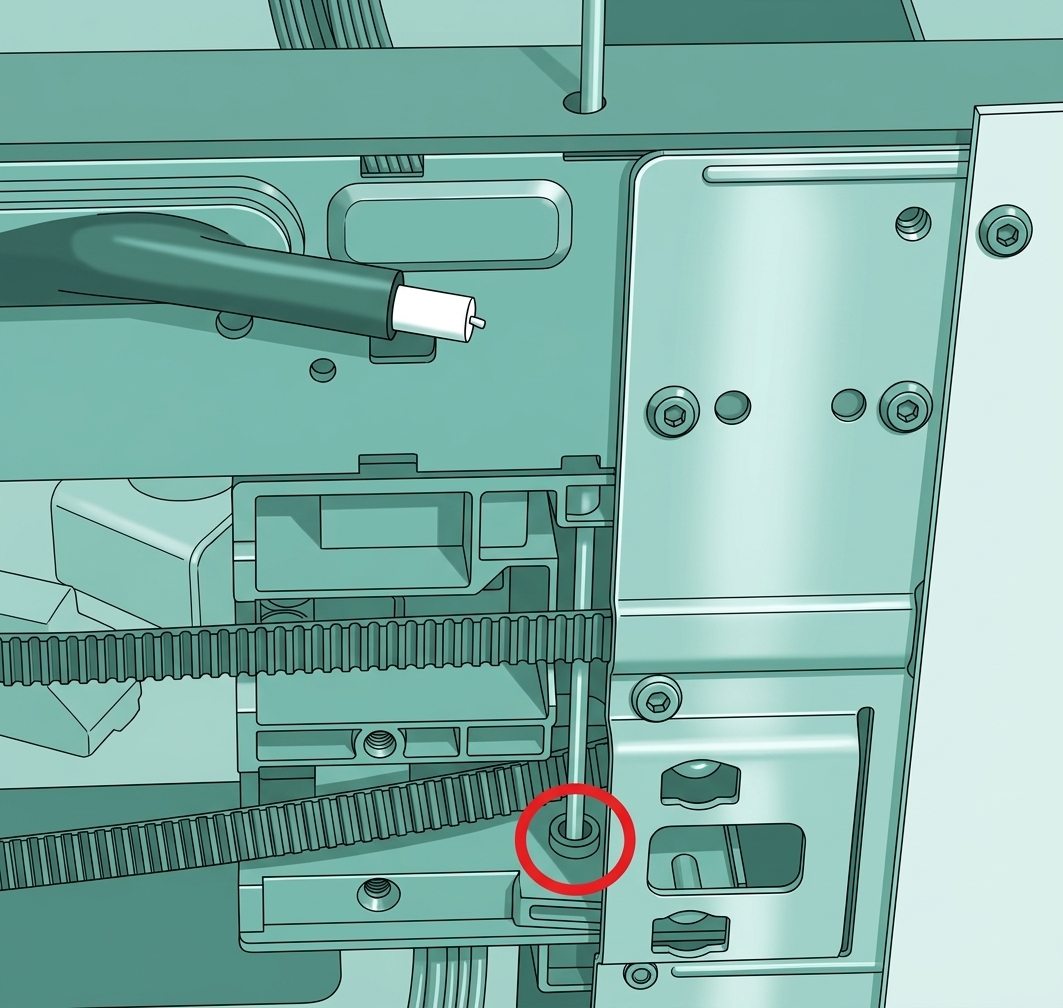

B-мотор также крепится 4 винтами. Два из них хорошо видны, но к двум другим нужно получить доступ сверху через отверстия для винтов с помощью длинного шестигранного ключа.
Примечание: Винты, крепящие мотор, затянуты достаточно сильно, и обращаться с ними нужно осторожно, чтобы не повредить головки винтов.
 |
 |

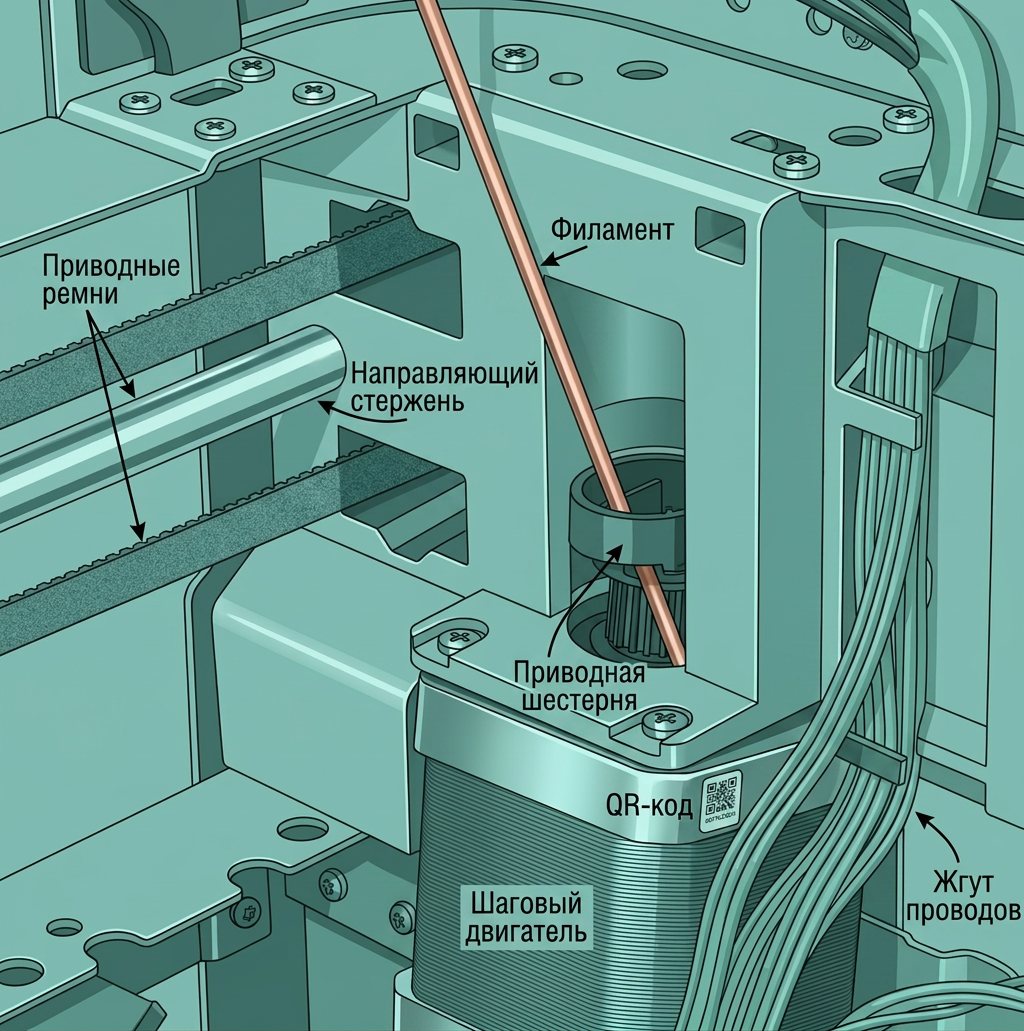

Шаг 4 - 8 Снимите B-мотор
Снимите зубчатый ремень со шкива привода мотора и снимите B-мотор.
 |
 |
Шаг 5 - Установка B-мотора

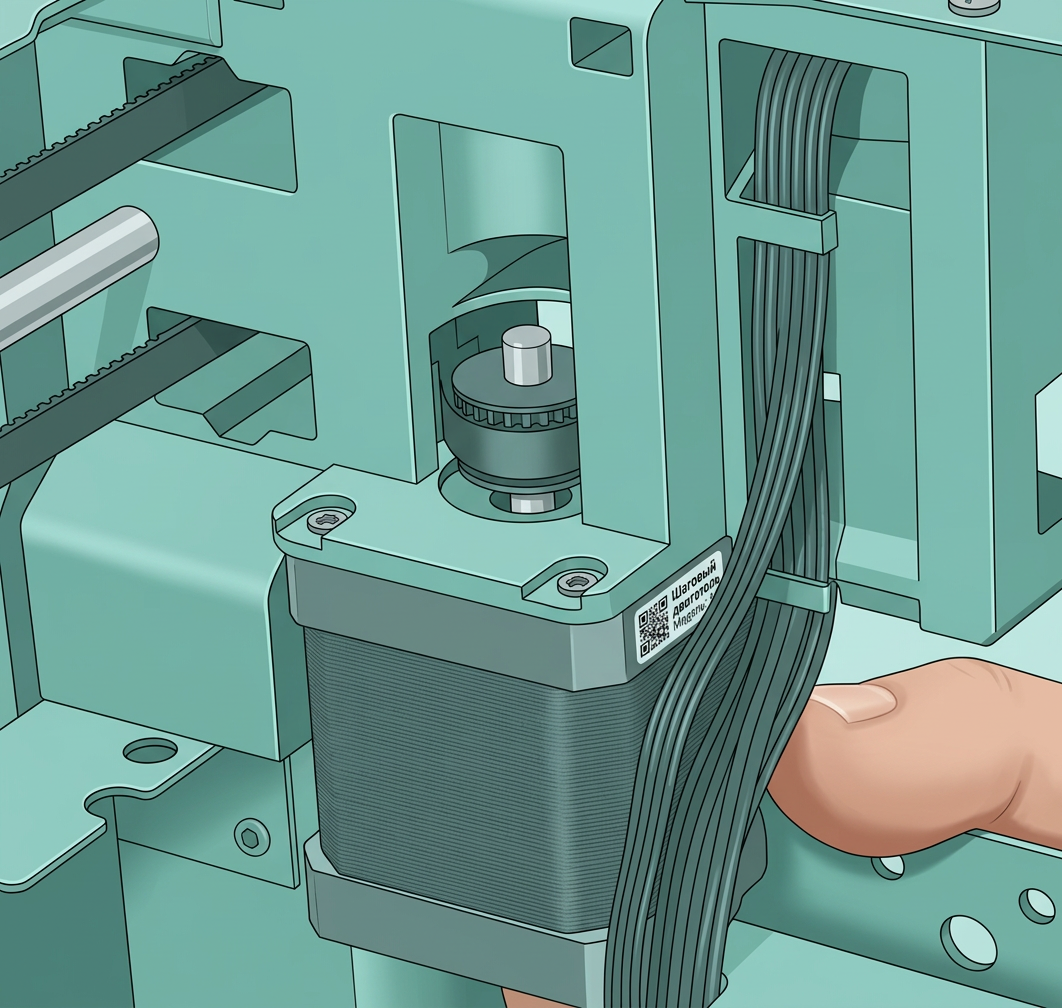

Шаг 5 - 1 Установка B-мотора
Установите мотор B на место и закрепите зубчатый ремень на приводном шкиве мотора.
 |
 |
Шаг 5 - 2 Закрепите винты мотора B
Закрепите 4 винта, фиксирующих мотор. Один из задних винтов нужно надеть на шестигранный ключ в положении верхней балки, а затем вставить винт в отверстие с помощью ключа. Другой задний винт нужно вставить непосредственно в отверстие, а затем затянуть отверткой.
|
|
Шаг 5 - 3 Установите радиатор обратно
Нанесите небольшое количество термопасты на нижнюю часть радиатора, затем установите его на прежнее место и затяните два винта, фиксирующие его.
Вы можете ознакомиться со следующими рекомендуемыми вариантами термопасты:
Шаг 5 - 4 Подключение кабелей

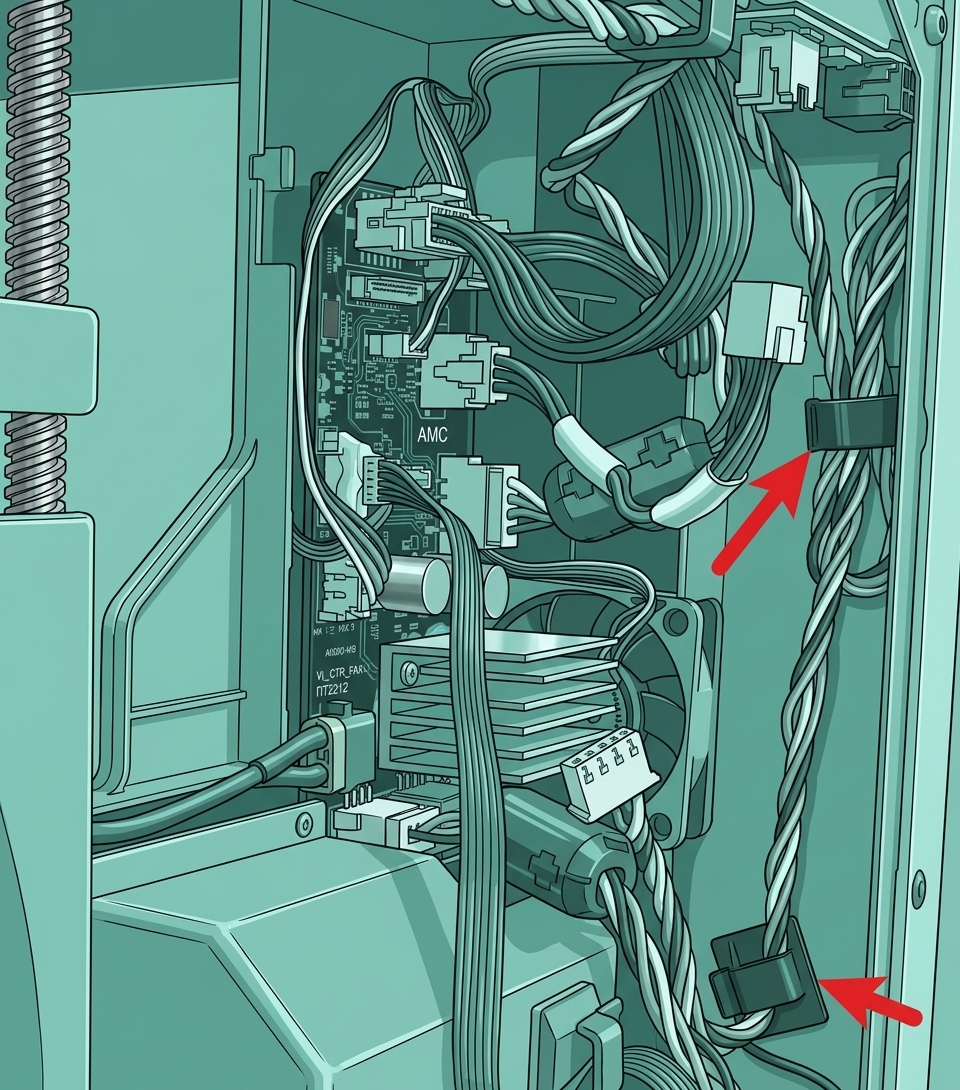

Пропустите кабель мотора, установите цилиндрическое ферритовое кольцо, подключите кабель мотора к порту подключения мотора B на плате MC, подключите кабель платы интерфейса AMS и расположите кабели, как показано на рисунке ниже.
 |
 |
 |

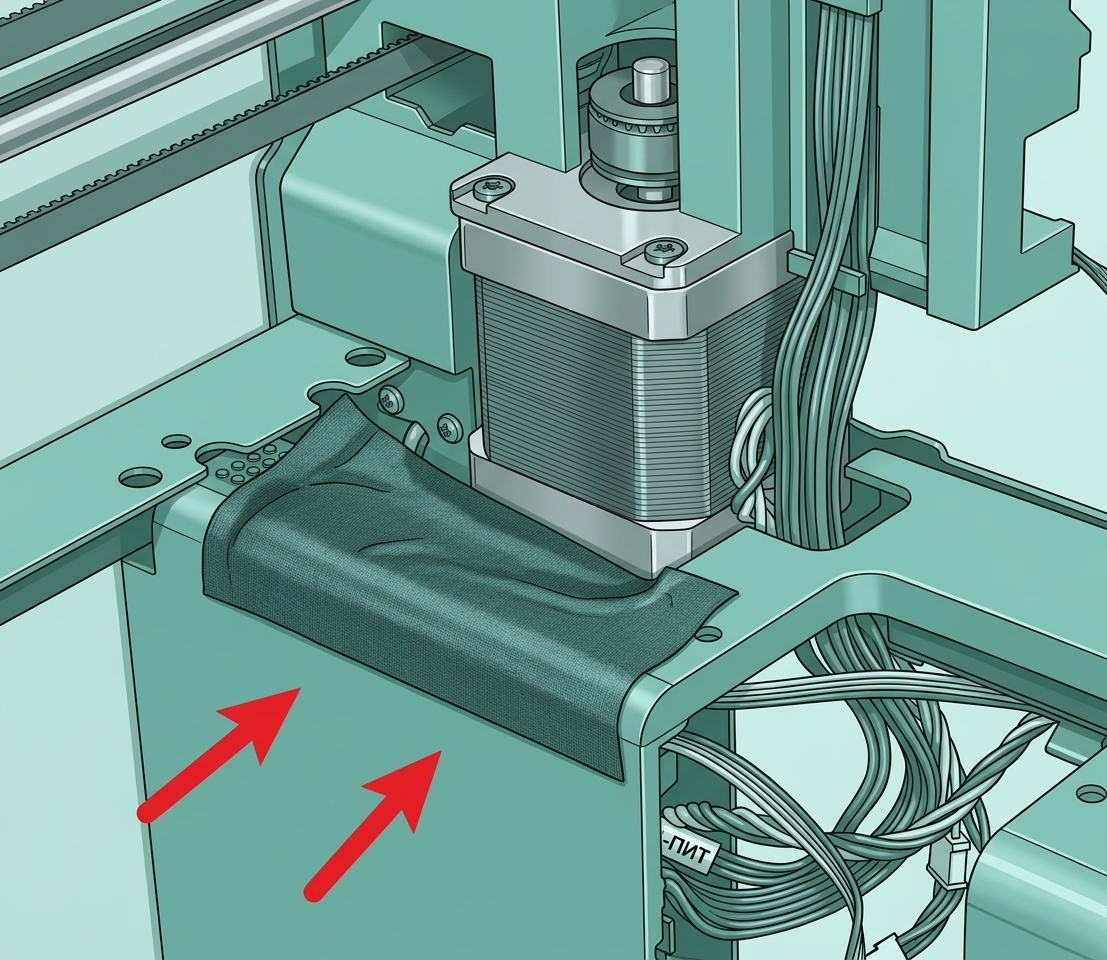

Шаг 5 - 5 Установка внутренней защитной панели
Верните на место и установите внутреннюю защитную панель на заднюю балку, закрепив 9 винтов для её фиксации.
 |
|

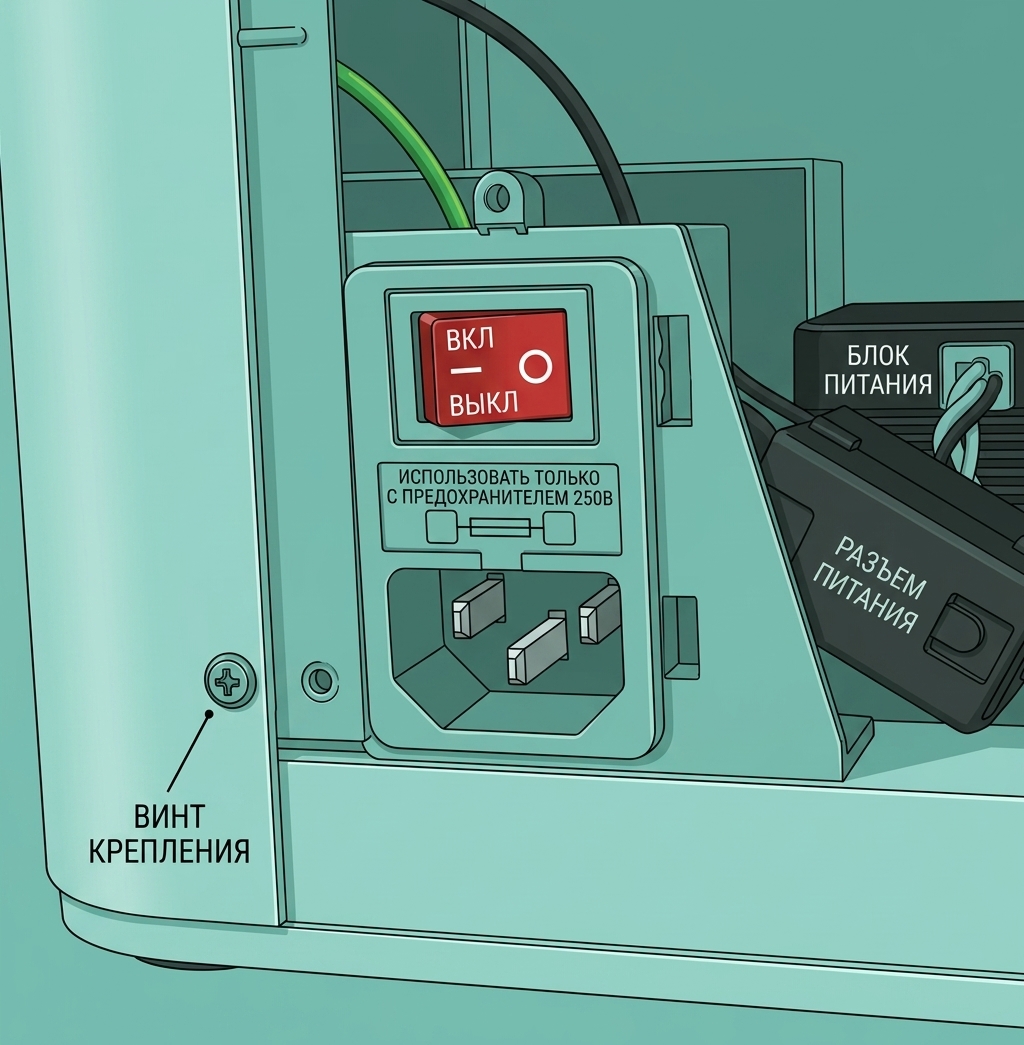

Шаг 5 - 6 Установка разъёма питания
Установите разъём питания на место.
Шаг 5 - 7 Установка крышки платы AP

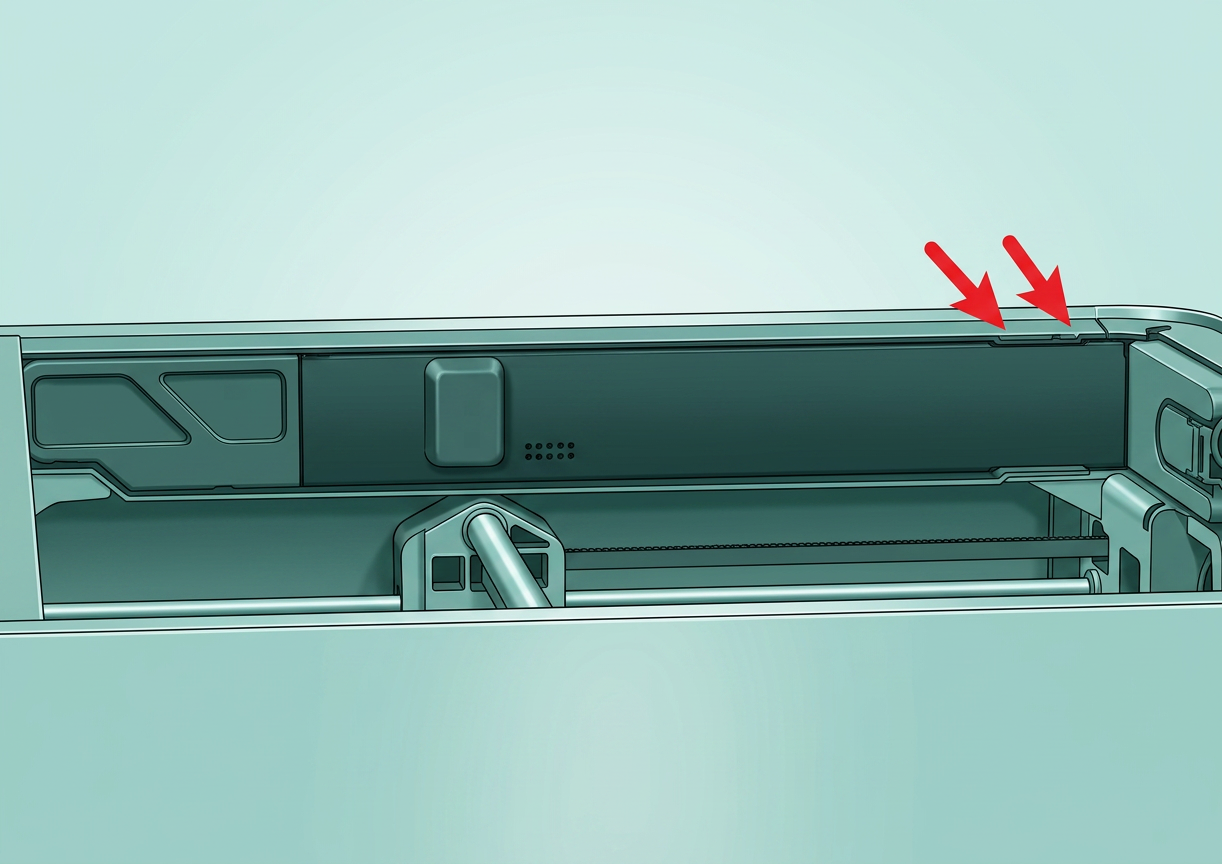

Как показано на рисунке ниже, сначала выровняйте позиции, указанные стрелками, а затем установите крышку платы AP. Закрепите 1 винт на задней части принтера, чтобы зафиксировать крышку платы AP.
 |
|
Шаг 5 - 8 Установка желоба для излишков
Установите желоб для излишков, сдвинув его на место, обращая внимание на выступающие ушки по обеим сторонам желоба. В конце закрепите его на месте 2 винтами с каждой стороны верхней части желоба.
 |
|
Шаг 6 - Установка натяжителей XY, сборка принтера
Обратитесь к шагам 9~13 инструкции «Замена натяжного ролика XY» для установки натяжителей, сборки принтера и завершения натяжения зубчатого ремня XY.
Как проверить завершение/успех
- Включите принтер
- Выполните операцию самодиагностики устройства, как показано ниже, и если ошибок не возникнет, замена прошла успешно.
Если возникнут какие-либо проблемы, сначала вернитесь к предыдущим шагам и натяните ремень, чтобы попробовать снова. Если проблемы сохранятся, обратитесь в службу поддержки клиентов за дополнительной помощью.
