Что такое натяжной ролик XY-натяжителя
Натяжной ролик XY-натяжителя устанавливается на механизм натяжения ремня XY, по одному с каждой стороны (XY). В каждом узле находятся две шайбы и ролик.
Натяжной ролик
Когда использовать
- Ролик издает посторонний шум, который невозможно устранить смазкой
- Подшипник ролика поврежден.
Примечание: Метод замены ролика в двух позициях практически одинаков.
Необходимые инструменты и материалы
- Шестигранный ключ H2.0
- Новый натяжной ролик XY-натяжителя
Предупреждение о безопасности и состояние принтера перед началом работ
Перед выполнением любых работ по техническому обслуживанию отключите питание принтера.
Руководство по выполнению работ
Шаг 1 - Открутите винты
ПРИМЕЧАНИЕ: Эта процедура включает множество винтов. Чтобы избежать проблем, пожалуйста, убедитесь, что вы подписали и сгруппировали их в отдельные группы соответственно.
Открутите винты с задней крышки, как показано ниже (4 винта на первой картинке и 10 на второй). Есть 2 типа винтов, поэтому держите их отдельно и помните, куда какие идут.
 |
 |
Шаг 2 - Снимите заднюю крышку
Чтобы избежать заклинивания, сначала разблокируйте механизм натяжения ремня с левой стороны, затем с правой, перед снятием задней крышки.
 |
 |

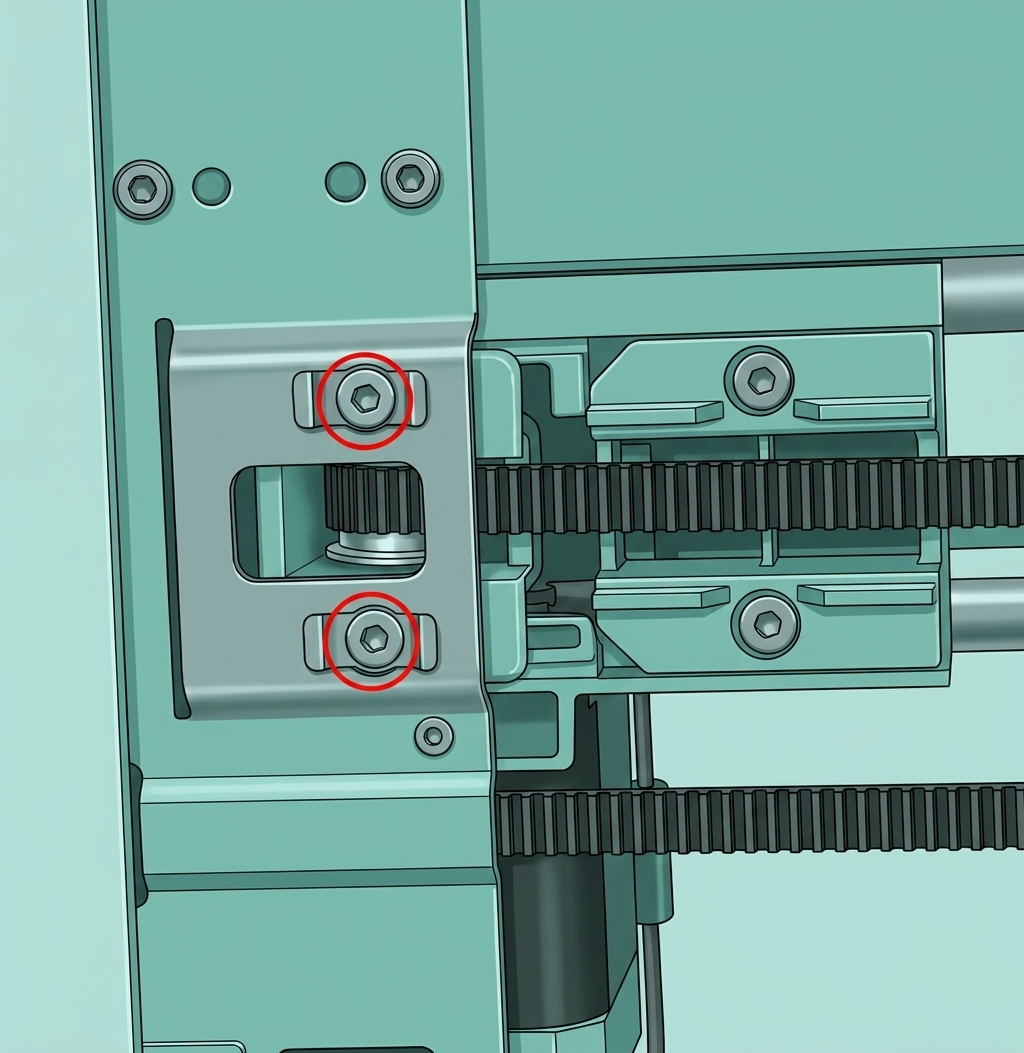

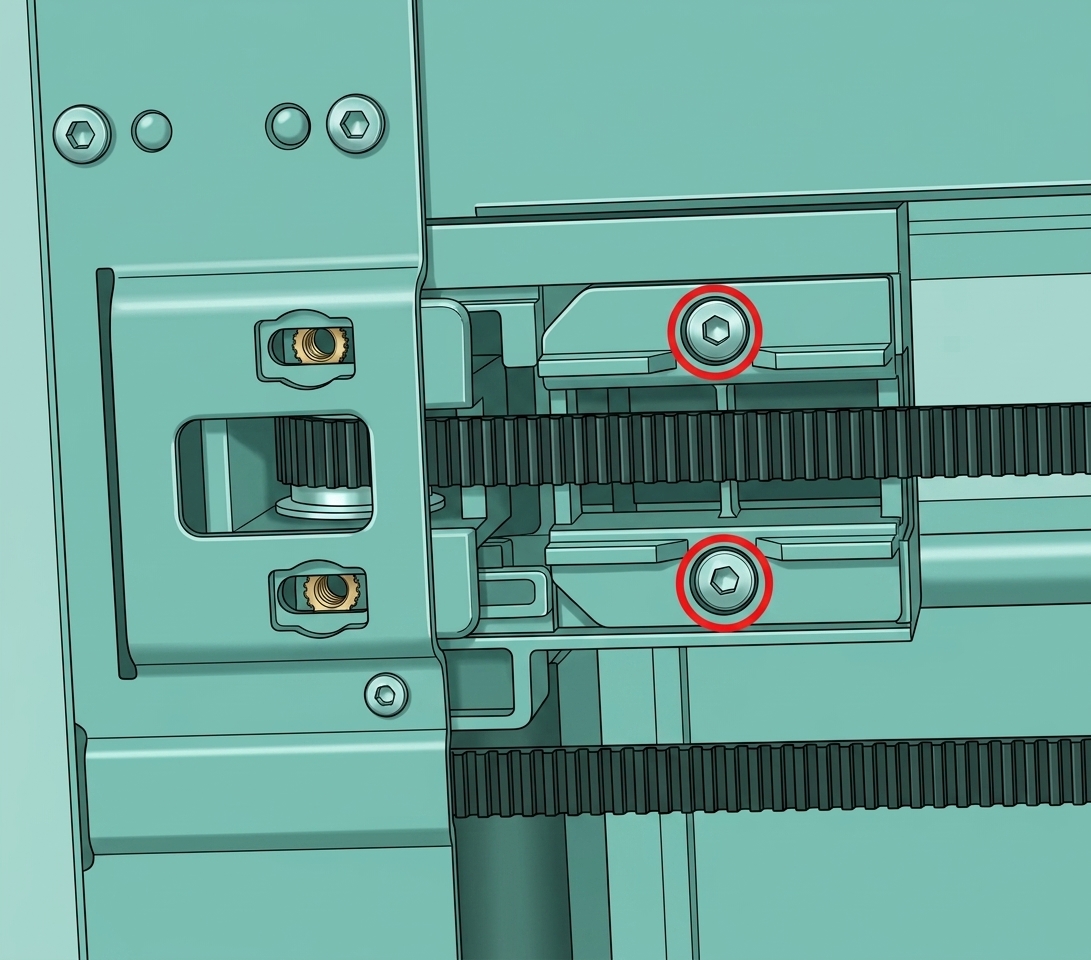

Шаг 3 - Открутите винты натяжителя
Открутите 2 винта, фиксирующие натяжитель, и снимите два металлических кронштейна.
 |
 |

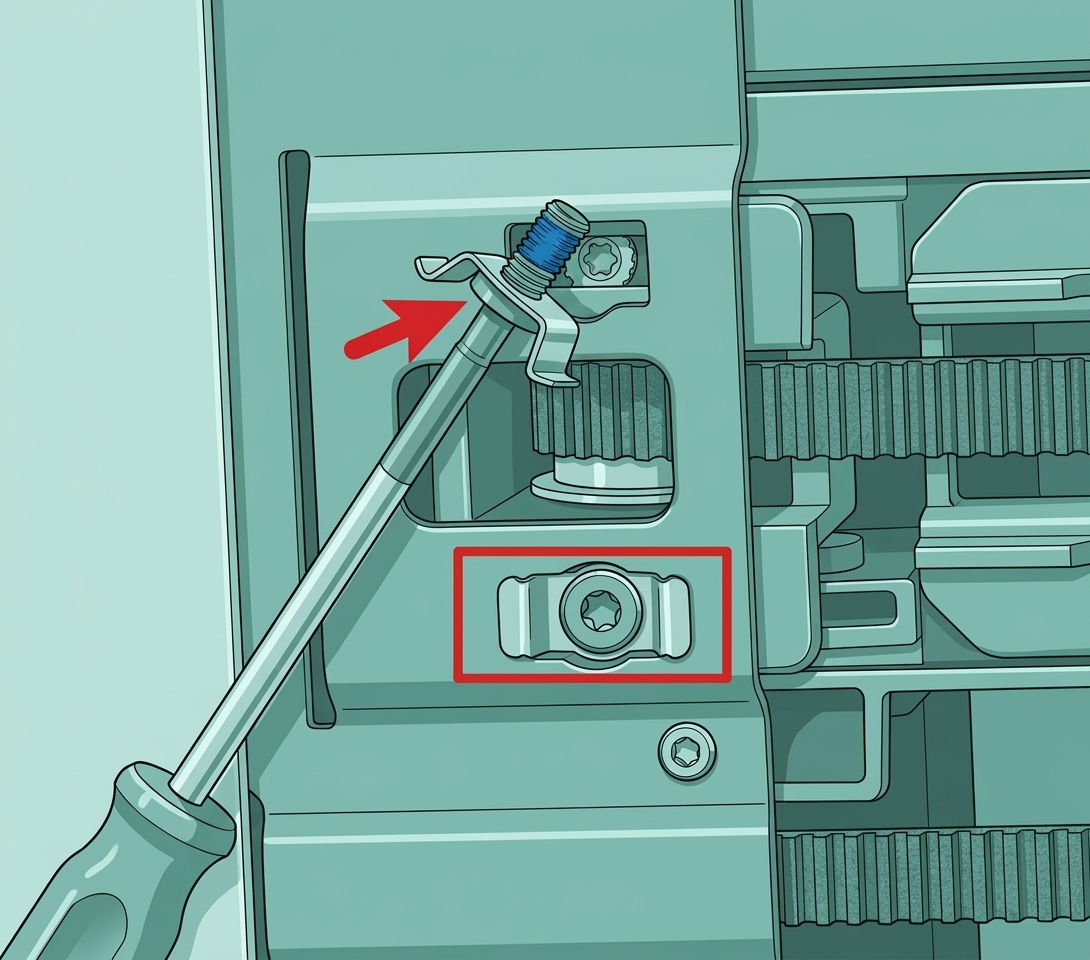

Шаг 4 - Снимите натяжную пружину и её держатель
Открутите 2 винта и снимите натяжную пружину с её держателем.
 |
 xy-belt_remove_the_tension_spring_holder.jpg"/> |

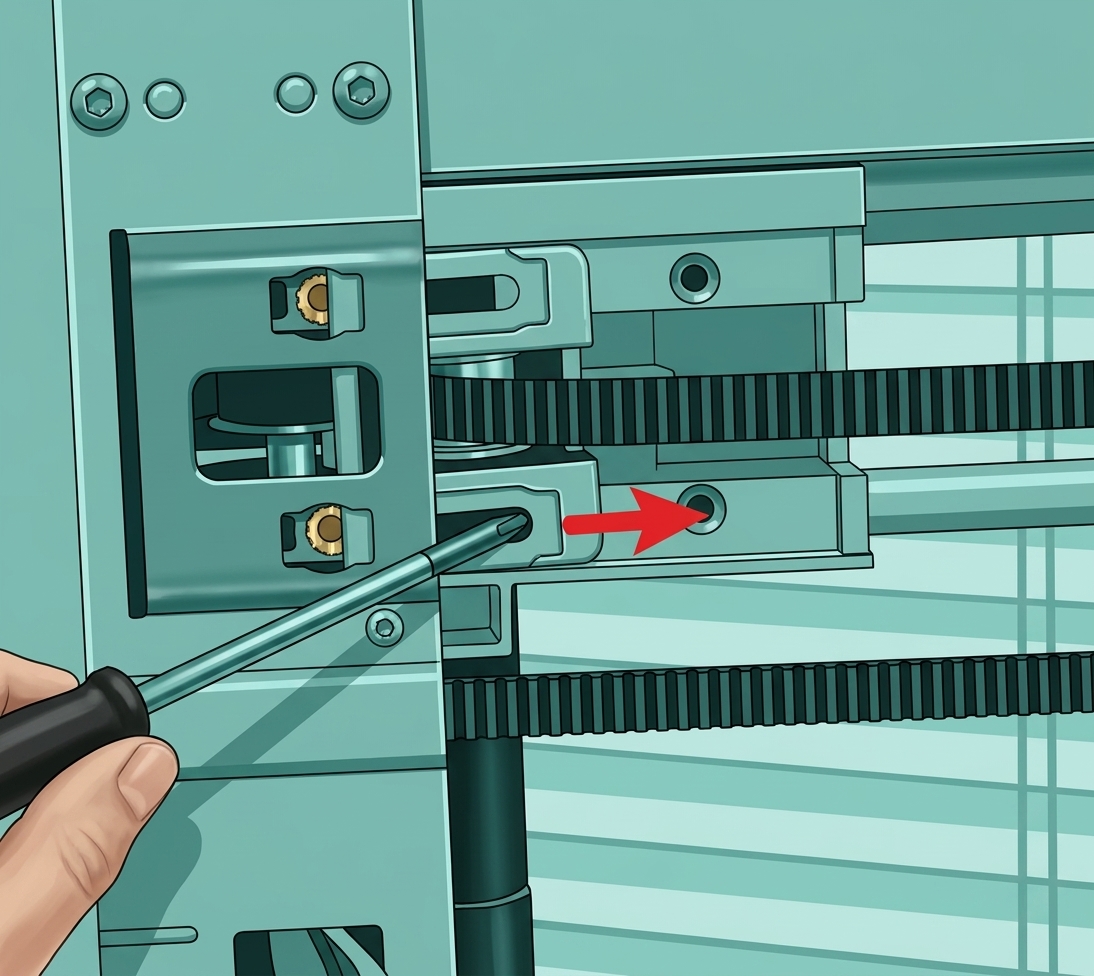

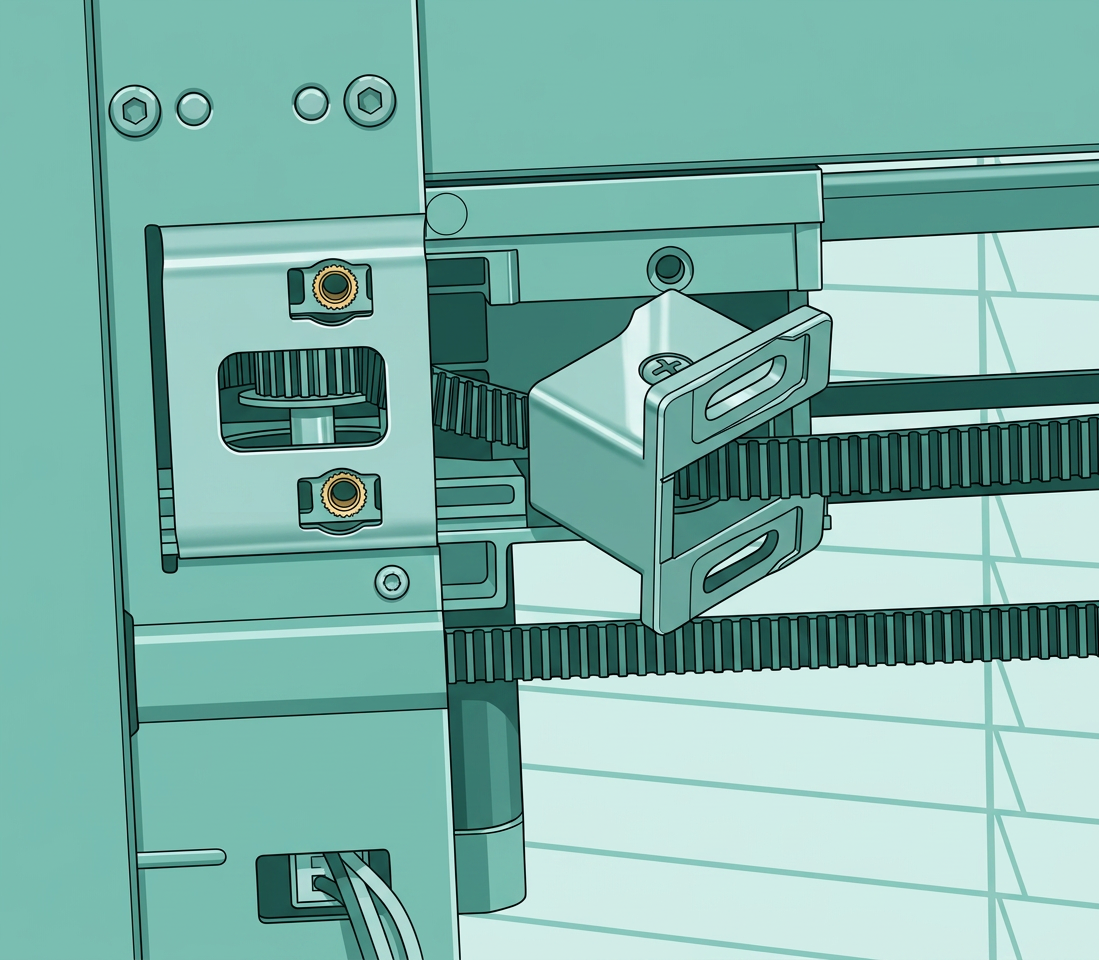

Шаг 5 - Ослабьте узел натяжителя
Используйте шестигранный ключ, чтобы вытолкнуть натяжитель и ослабить его.
 |
 |

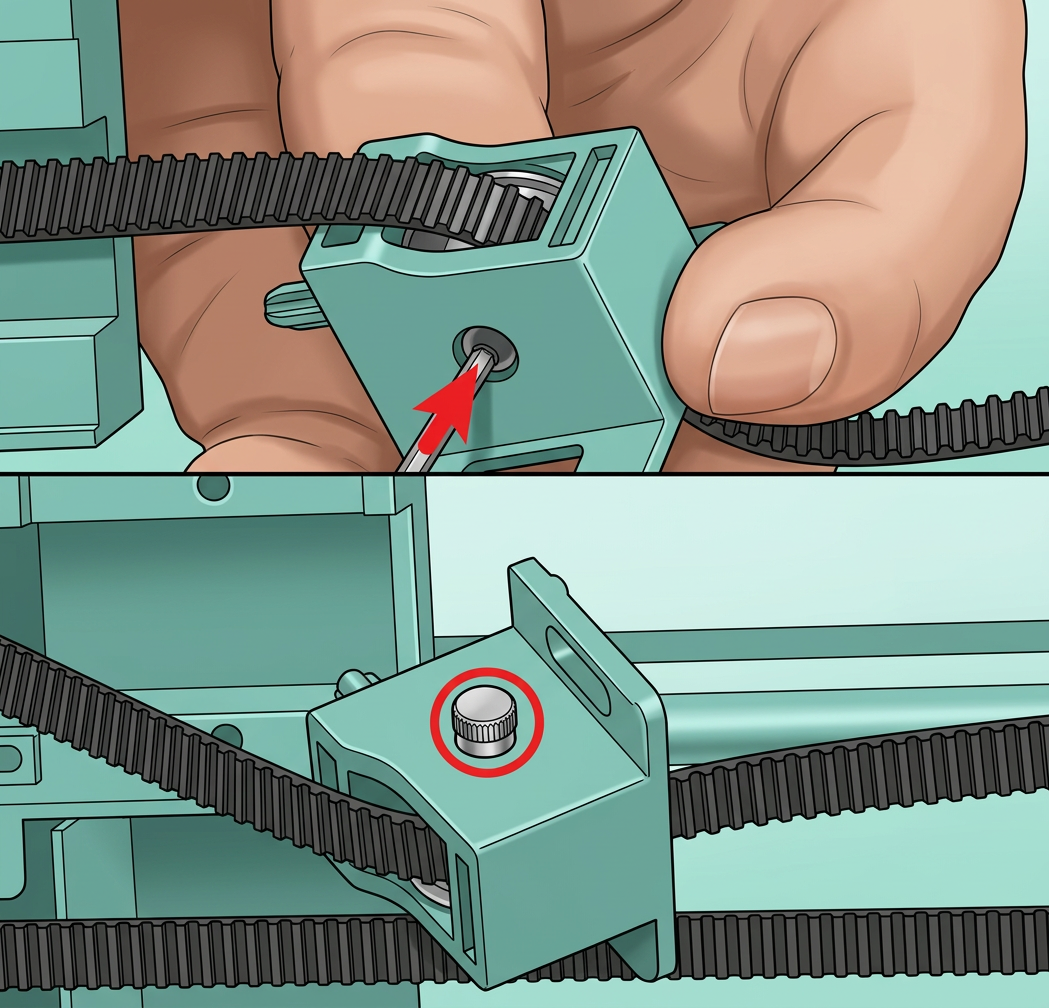

Шаг 6 - Снимите обводной ролик
Используя шестигранный ключ, вытолкните вал обводного ролика снизу вверх, затем снимите вал и ролик.
 |
 |

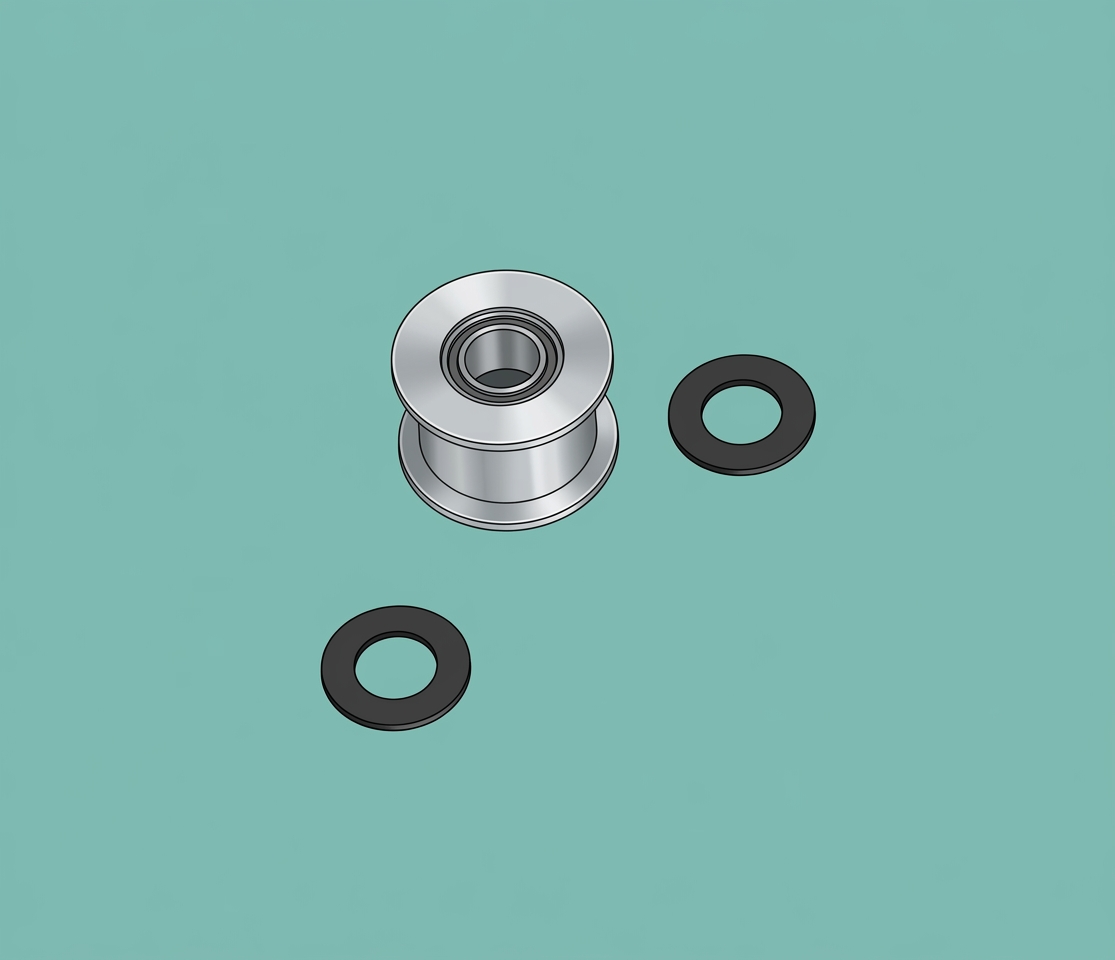

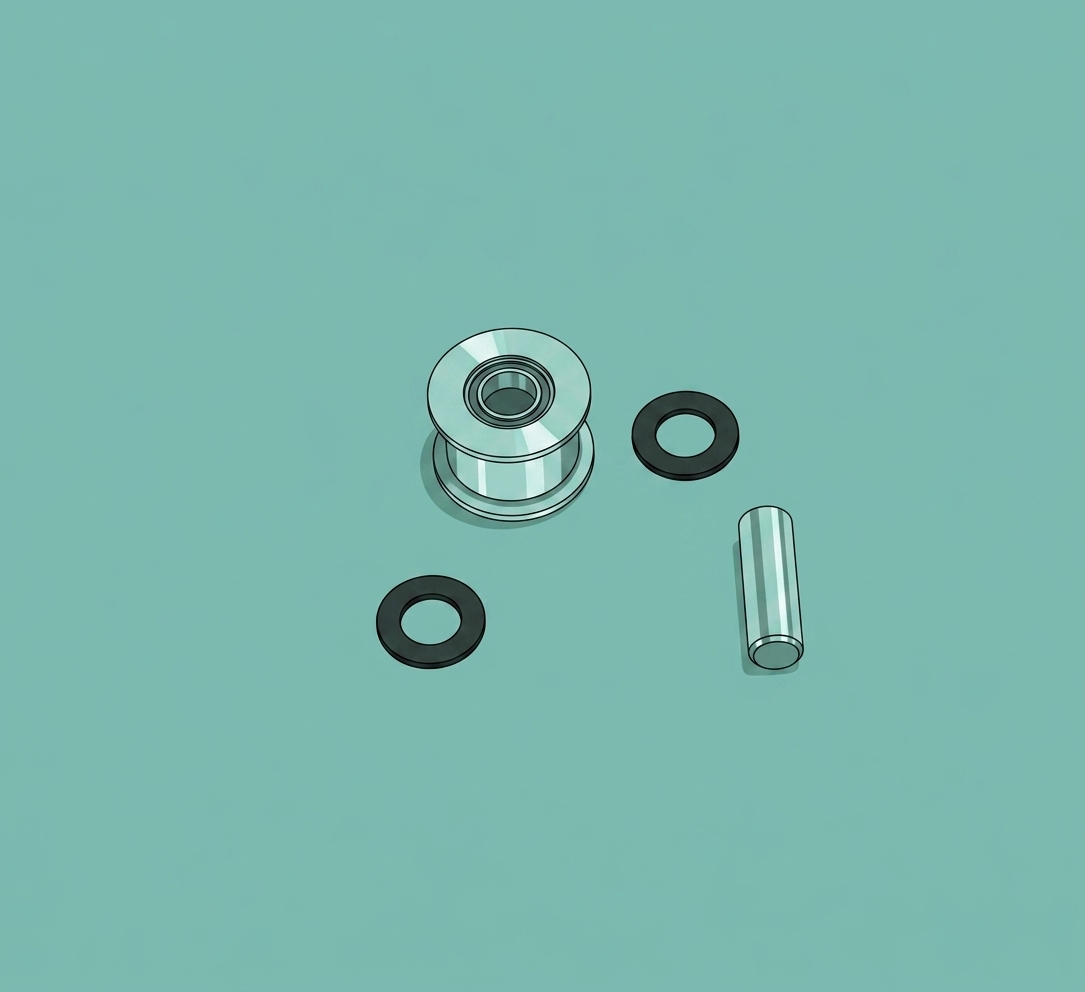

Шаг 7 - Установите шайбы
Подготовьте новый обводной ролик и прикрепите две шайбы к обоим концам ролика. Возможно, вам понадобится использовать руку, чтобы зафиксировать их.

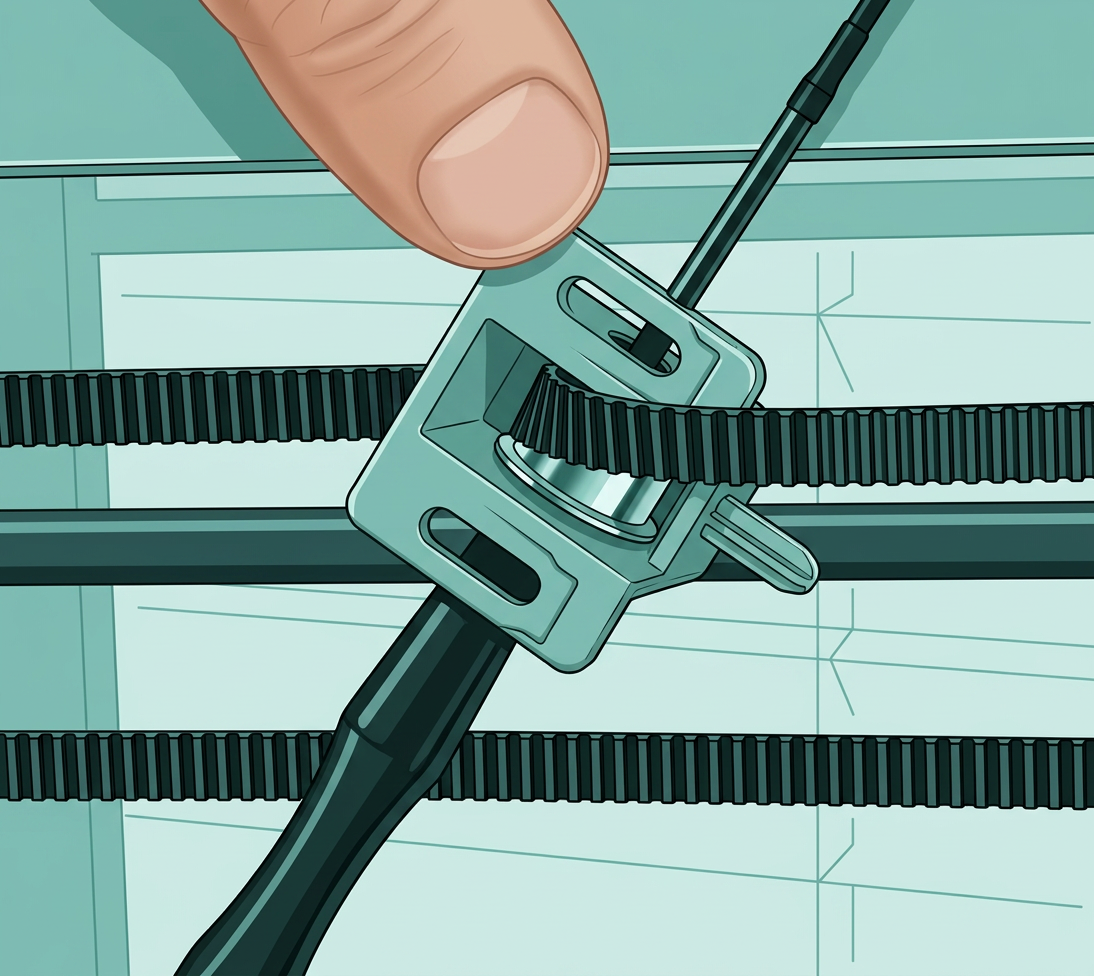

Шаг 8 - Установите обводной ролик
Установите обводной ролик на кронштейн обводного ролика. Временно накрутите его шестигранным ключом, чтобы убедиться, что ролик и две шайбы на месте. Затем вдавите вал сверху вниз и убедитесь, что он полностью вставлен.
 |
 |

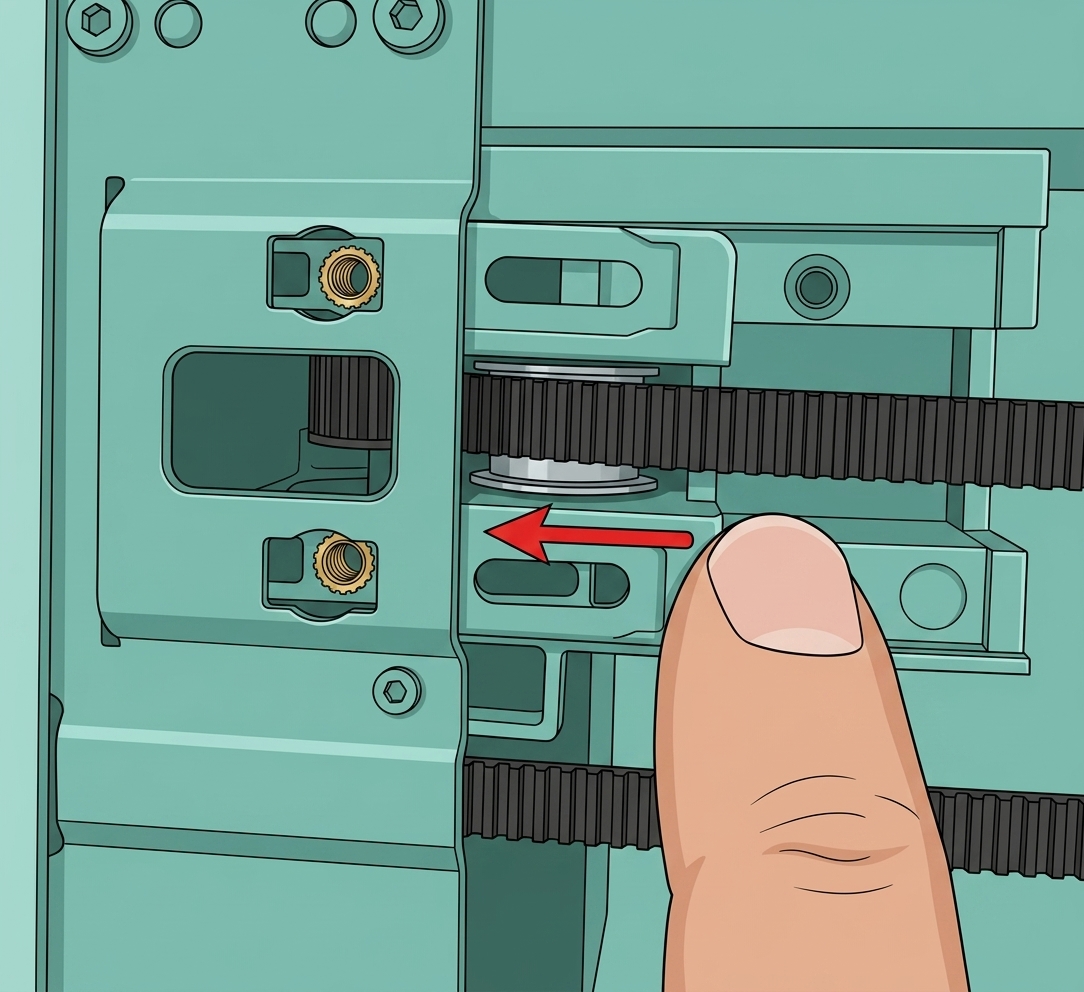

Шаг 9 - Установите натяжитель
Вставьте узел натяжителя на место и закрутите 2 винта (с кронштейнами). Пока не затягивайте винты; оставьте их ослабленными.
 |
 |

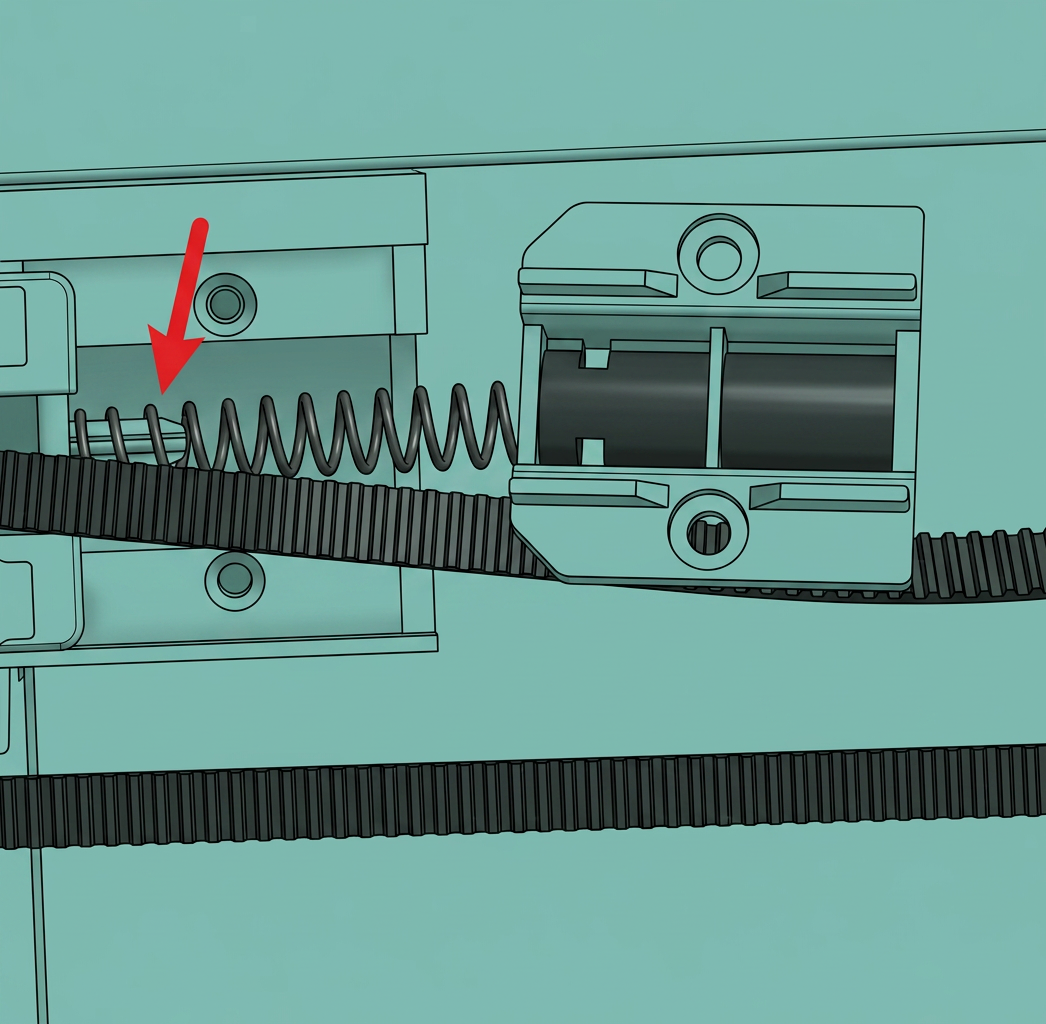

Шаг 10 - Установите натяжную пружину и её держатель
Установите натяжную пружину и её держатель, затем зафиксируйте их 2 винтами.
 |
 |
Шаг 11 - Установка задней крышки принтера
Сначала пропустите трубку через кронштейн и порт натяжения ремня с правой стороны, затем установите заднюю крышку.
|
 |
Шаг 12 - Затяните винты
Закрутите заднюю панель обратно. Обратите внимание на различные типы используемых винтов (10 и 4, как показано ниже).
|
|

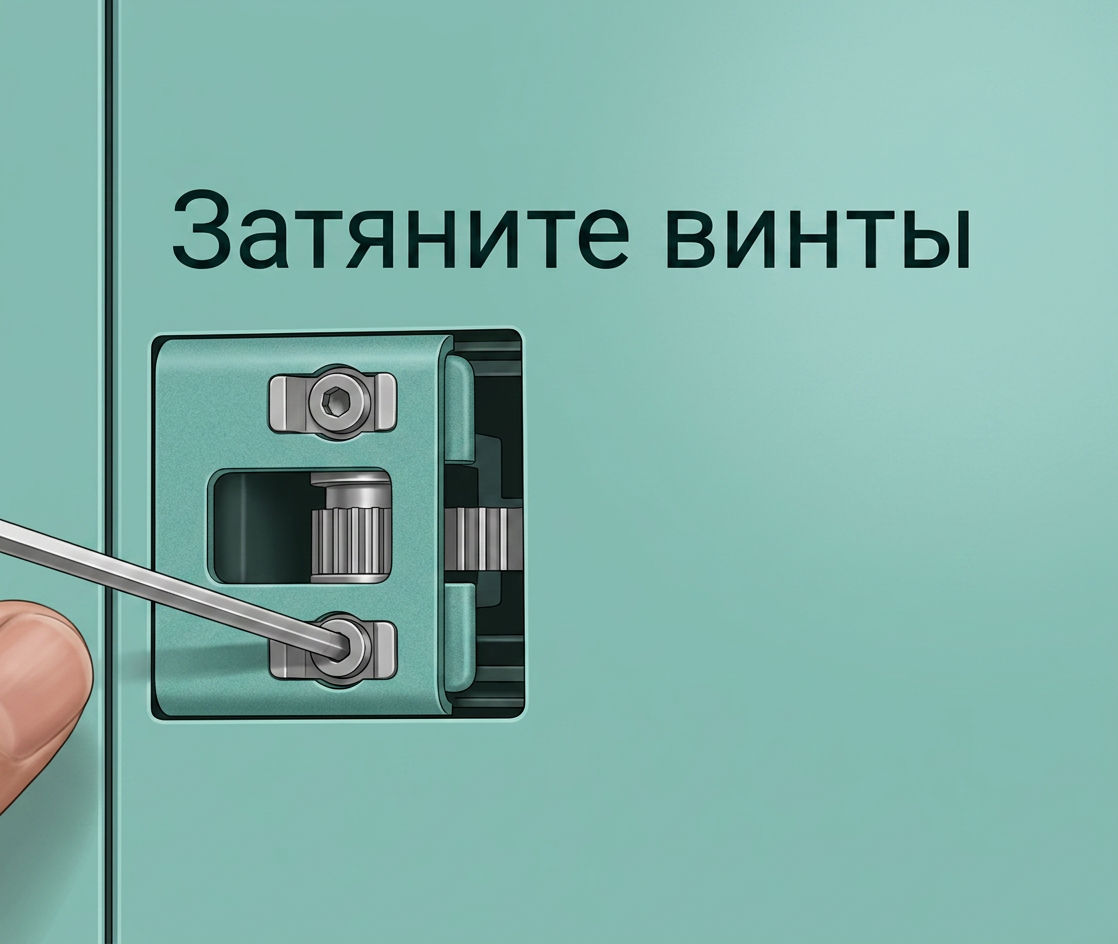

Шаг 13 - Натяжение ремня
Ослабьте 2 винта другого натяжителя, перемещайте головку инструмента туда-сюда несколько раз и выведите оба конца назад. Затем затяните винты на обоих натяжителях. Более подробные инструкции см. на нашей странице по натяжению ремня.
 |
 |
Как проверить успешное завершение
- Включите принтер

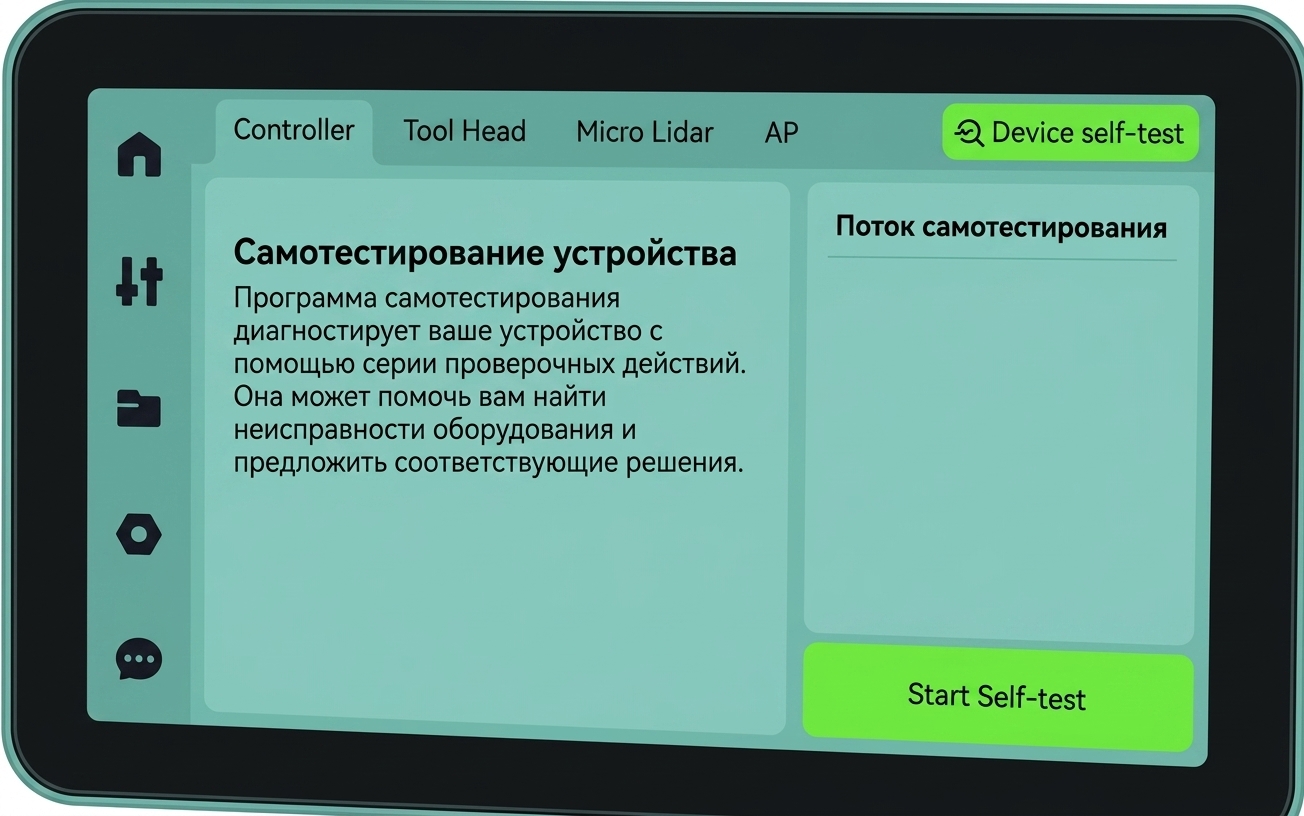

- Запустите самопроверку устройства, как показано ниже. Если во время теста не возникнет ошибок, замена прошла успешно.
Если возникнут проблемы, сначала вернитесь к предыдущим шагам и отрегулируйте натяжение ремня перед повторной попыткой. Если проблемы сохранятся, пожалуйста, свяжитесь с нашей службой технической поддержки для получения дополнительной помощи.
