Передняя панель

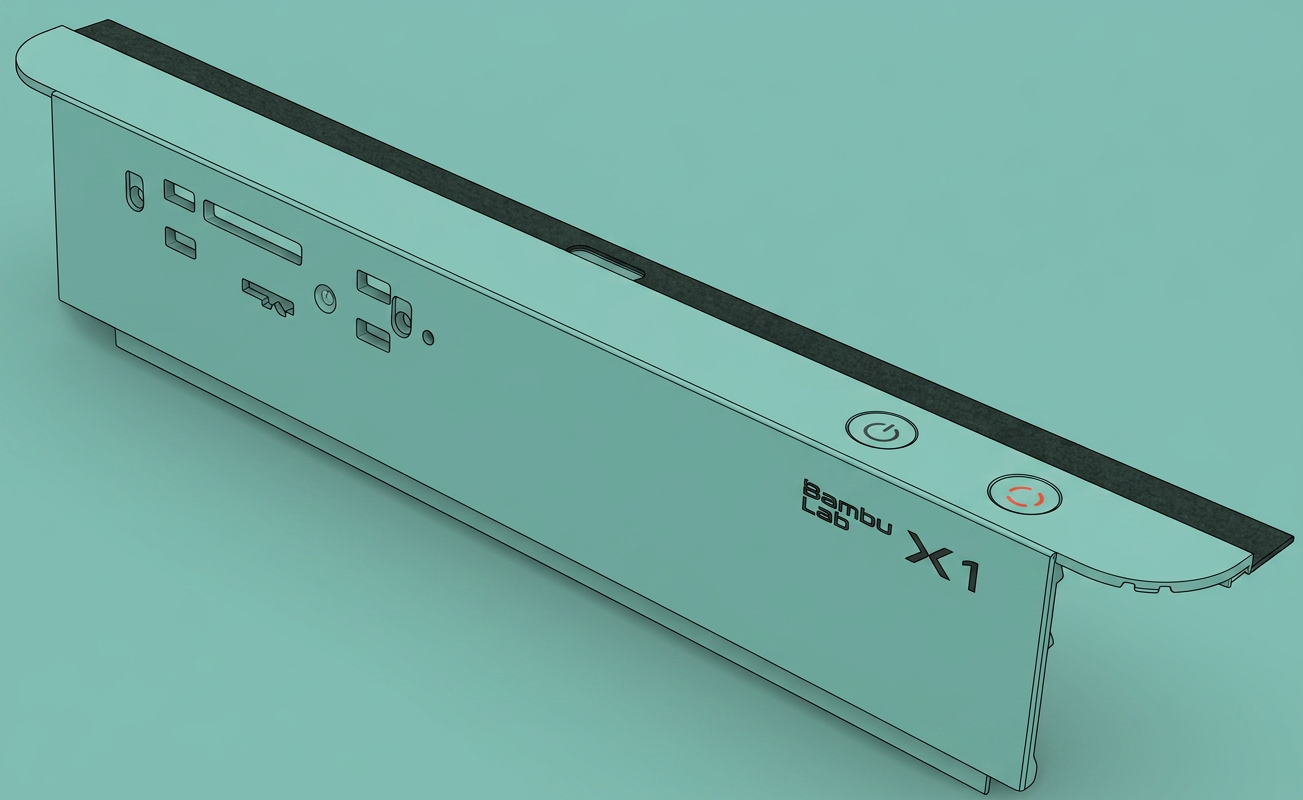

Передняя панель принтера серии X представляет собой серебристо-серую крышку, устанавливаемую спереди на принтер, с нанесенной моделью (X1 или X1C).

Когда использовать это руководство

Передняя панель повреждена из-за проблем при логистике/транспортировке.

Необходимые инструменты и материалы

• Новая передняя панель
• Шестигранный ключ H2.0
• Плоский пинцет

Предупреждение о безопасности

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям.

При выполнении обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Следовательно, необходимовыключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по обслуживанию.

Если у вас возникли какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей Странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Снятие неисправной передней панели

Шаг 1 - Выключение принтера

Выключите принтер, откройте переднюю стеклянную дверь и снимите стеклянную крышку.

Шаг 2 - Снятие экрана

Наклоните экран вверх и нажмите на позицию, показанную на иллюстрации, чтобы отщелкнуть защелку, затем сдвиньте всю сборку вправо, чтобы разблокировать экран.

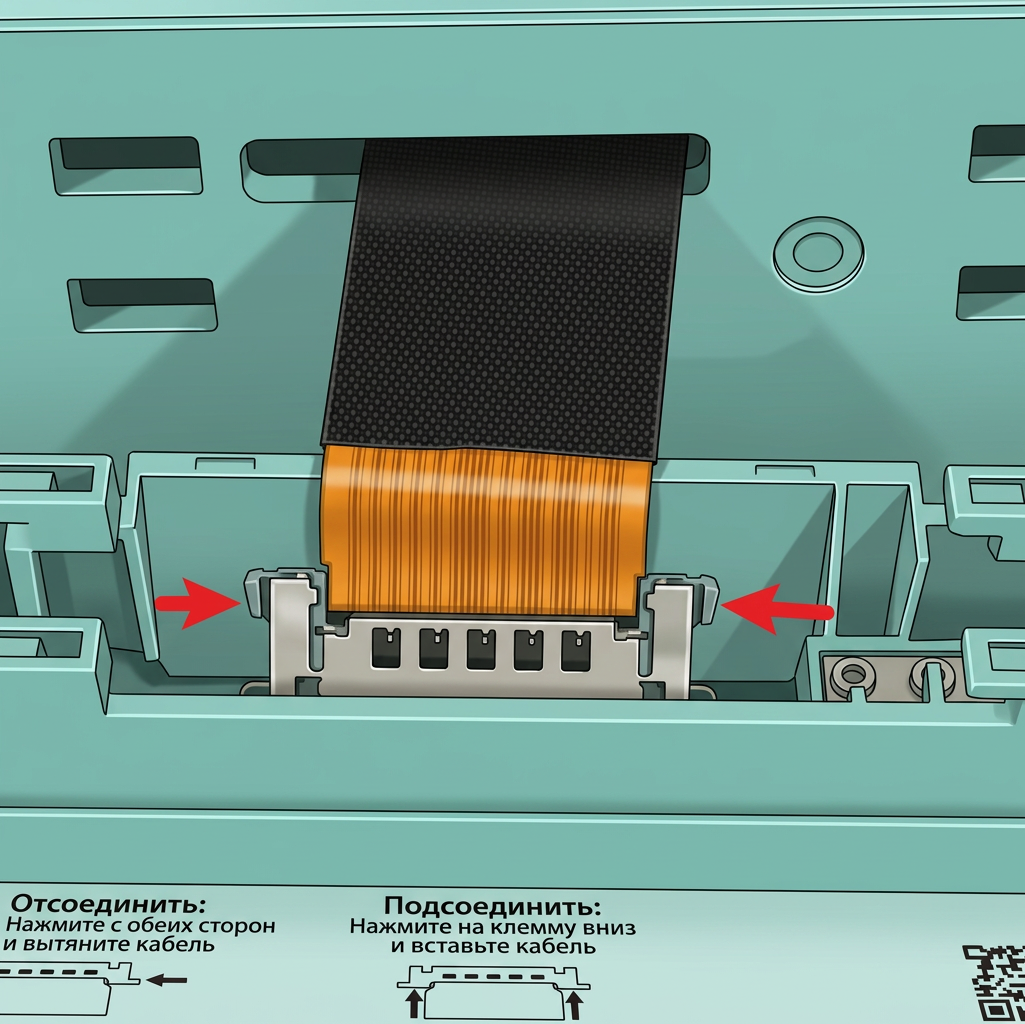

Нажмите на обе стороны разъема FPC, чтобы разблокировать его и снять экран.

Шаг 3 - Отвод FPC

Ослабьте прозрачную фиксирующую ленту, удерживающую FPC экрана.

Вытяните FPC экрана из квадратного отверстия.

Шаг 4 - Ослабление кабелей

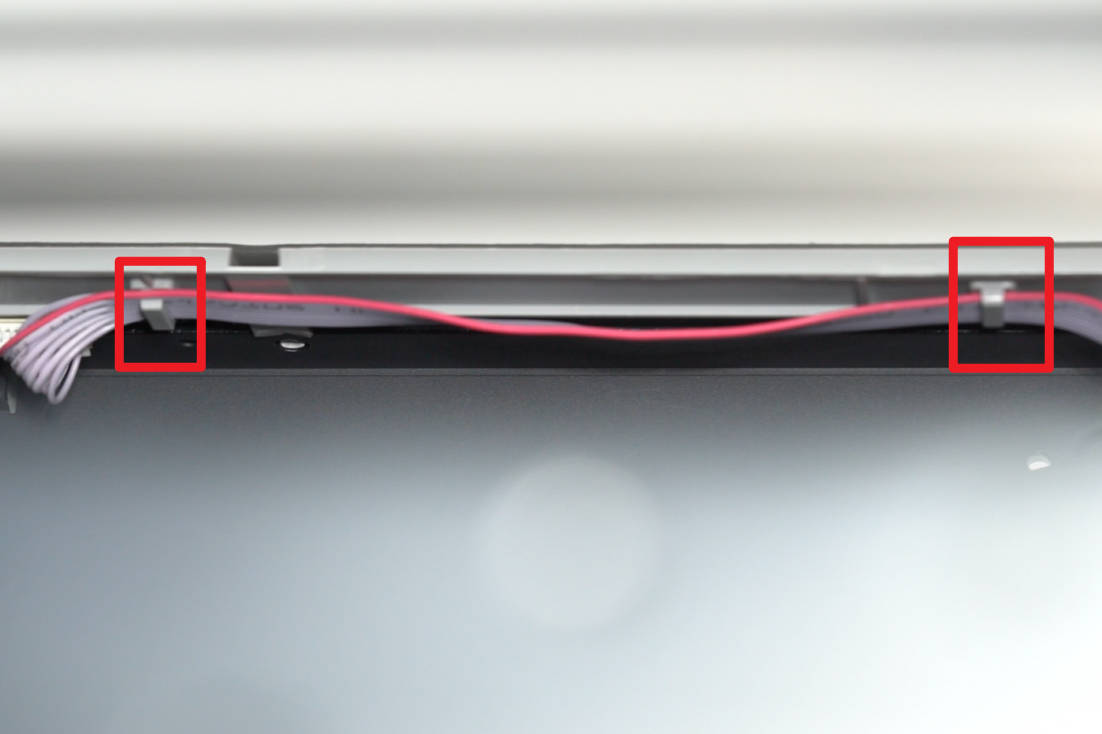

Отсоедините кабель подключения кнопки от защелок.

Шаг 5 - Ослабление верхнего угла правой панели

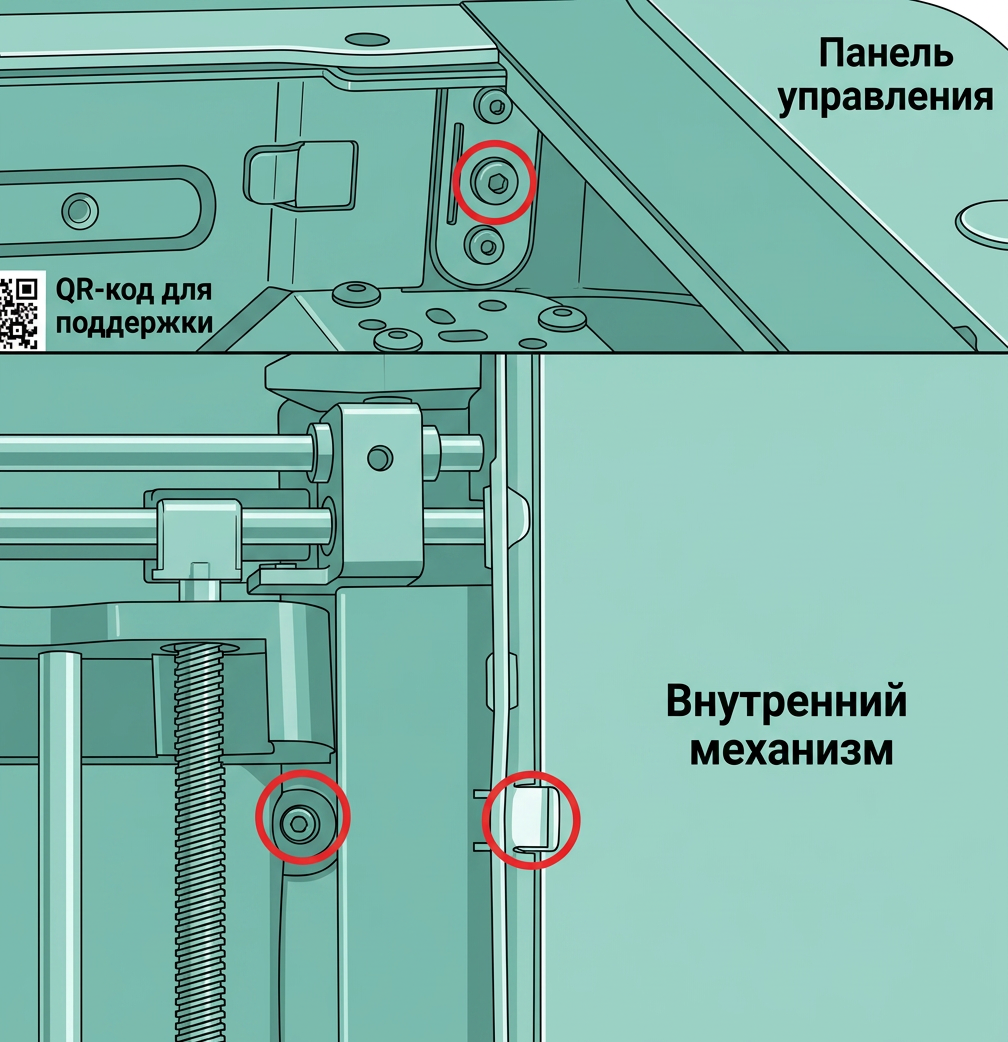

Открутите 3 винта, закрепленных на правой панели с помощью шестигранного ключа H2.0, чтобы можно было ослабить верхний правый угол правой панели для облегчения снятия передней панели.

Шаг 6 - Снятие винтов передней панели

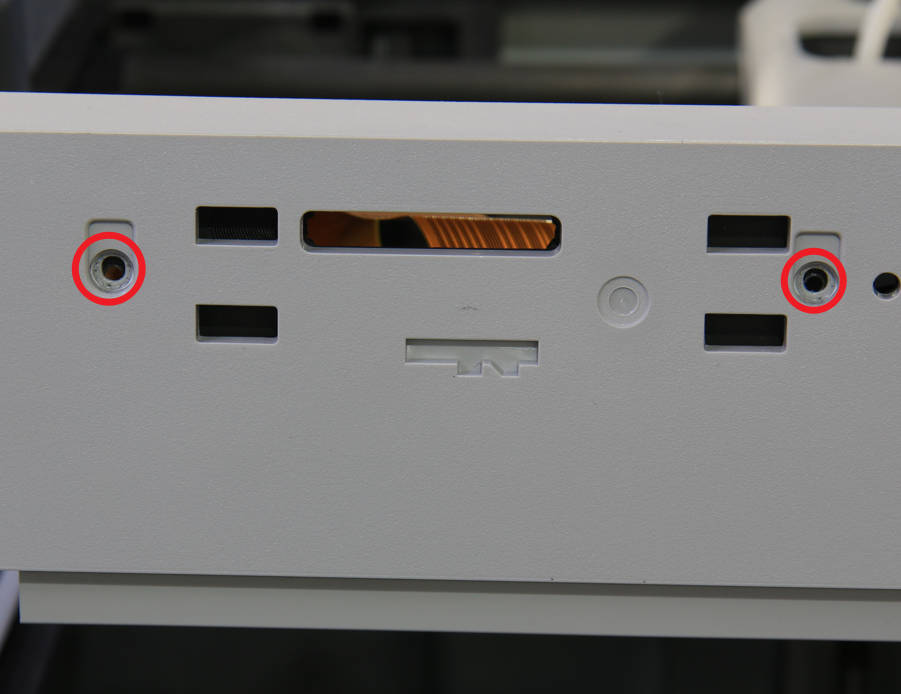

Снимите 2 винта с мелкой резьбой.

Снимите 1 винт с крупной резьбой.

Шаг 7 - Снятие Wi-Fi антенны

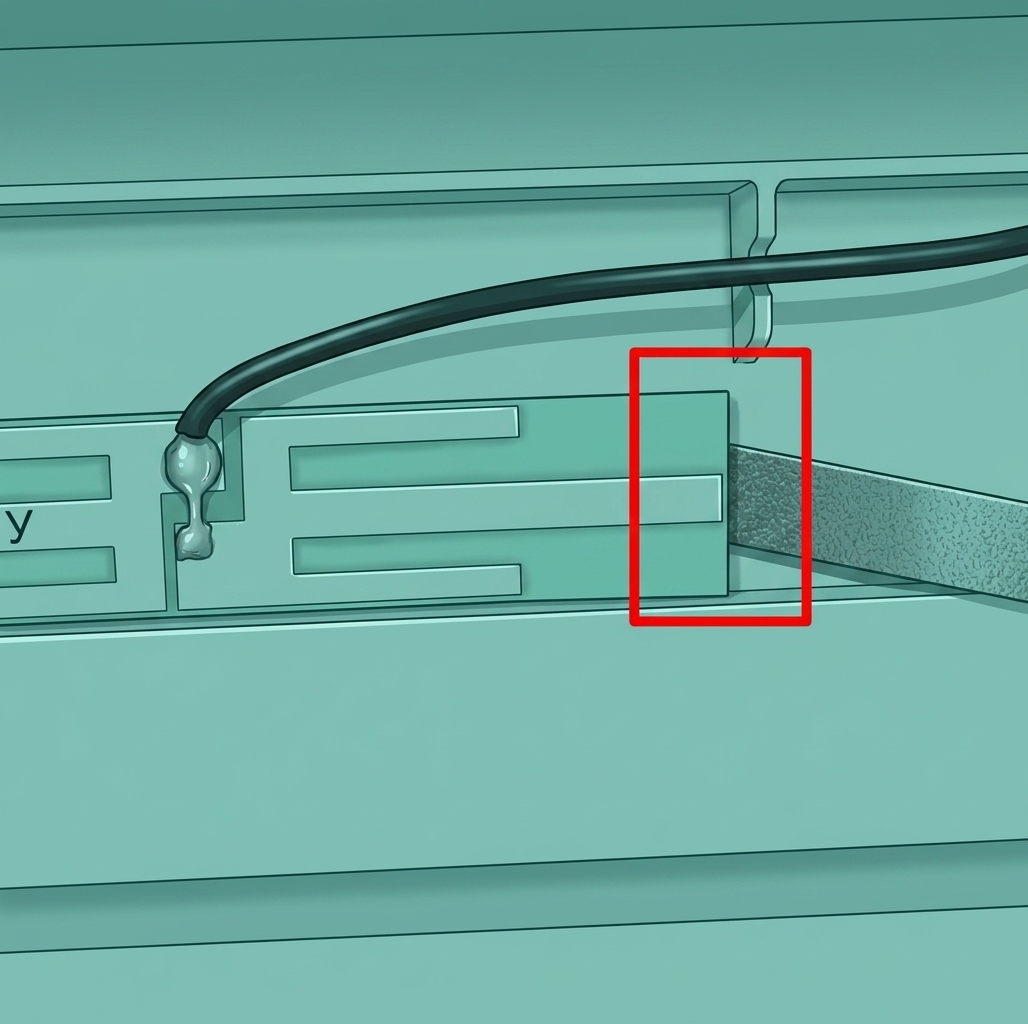

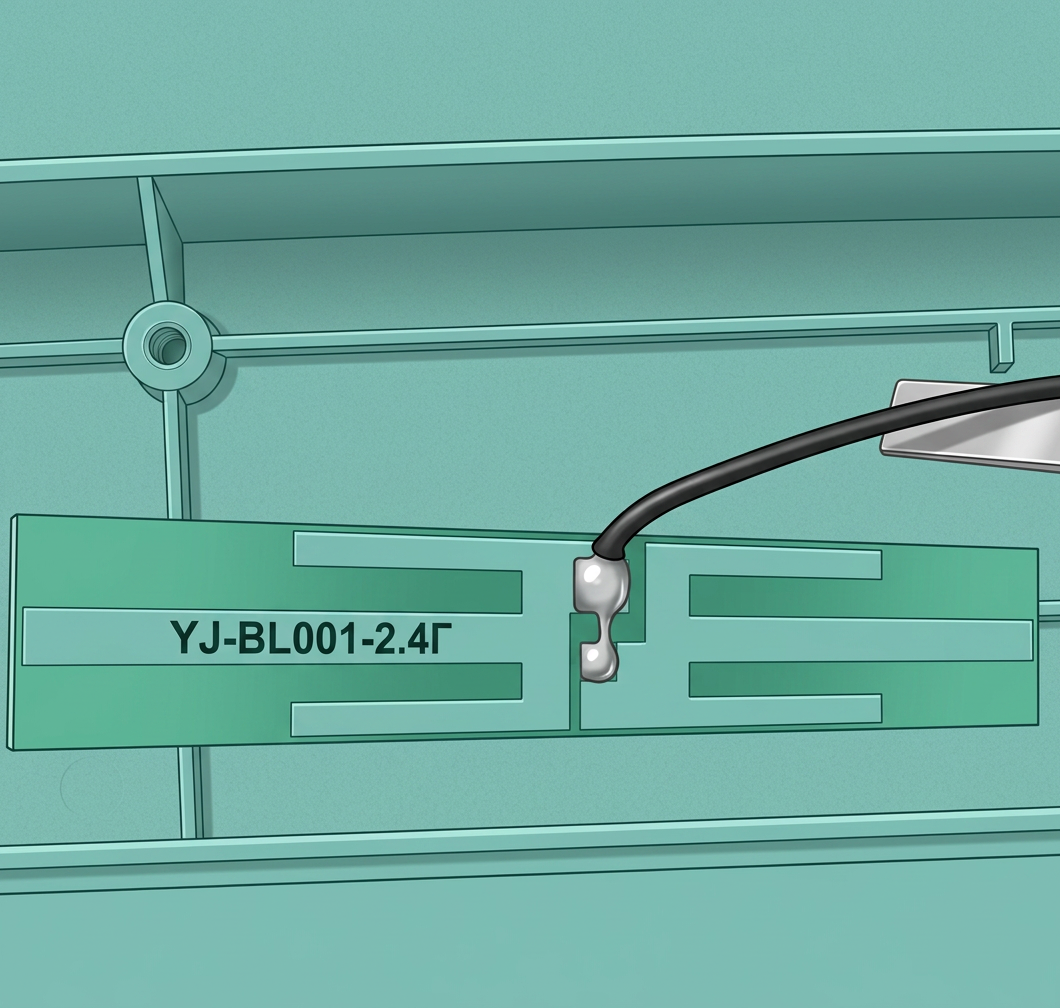

Используйте плоский пинцет, чтобы поддеть Wi-Fi антенну вверх от передней панели.

Отделите Wi-Fi антенну от передней панели.

Шаг 8 - Снятие передней панели

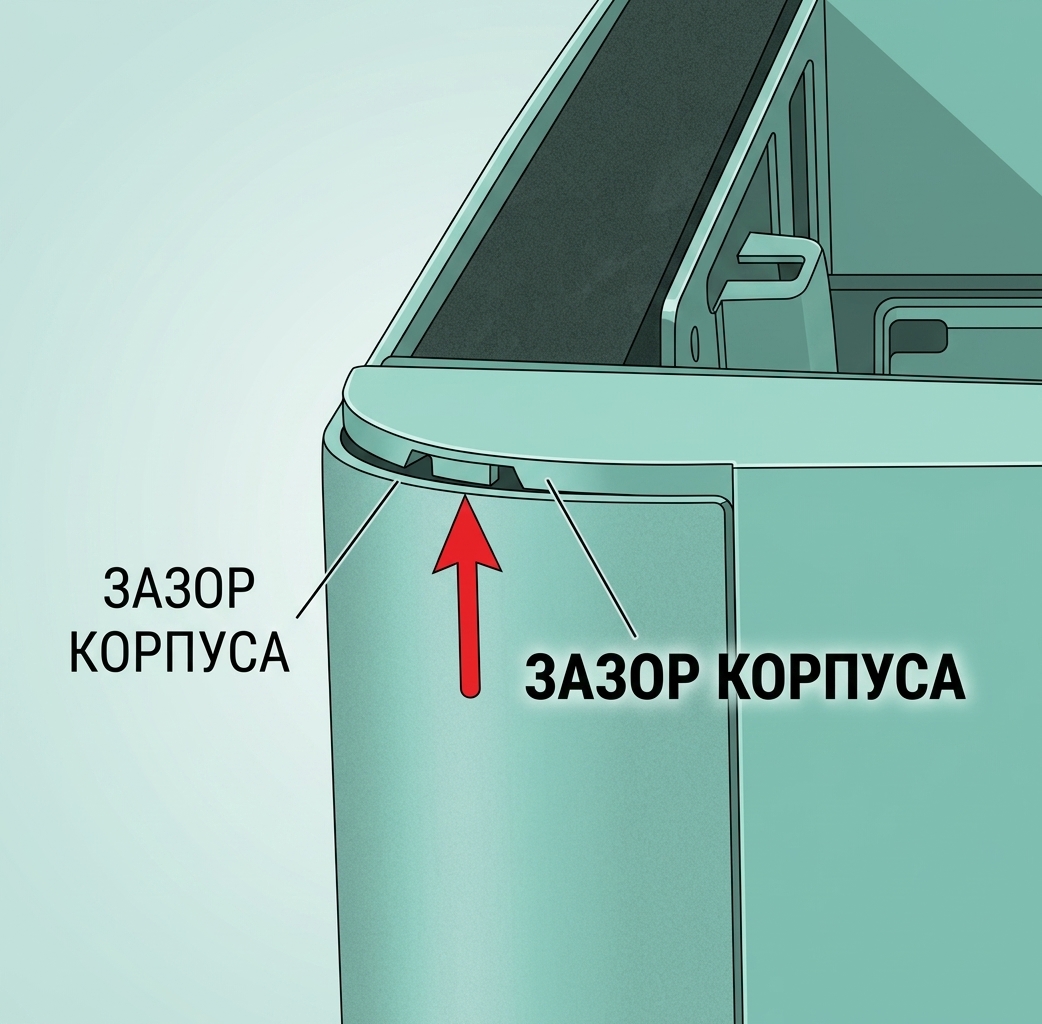

Немного приподнимите обе стороны передней панели вверх, чтобы разблокировать защелку.

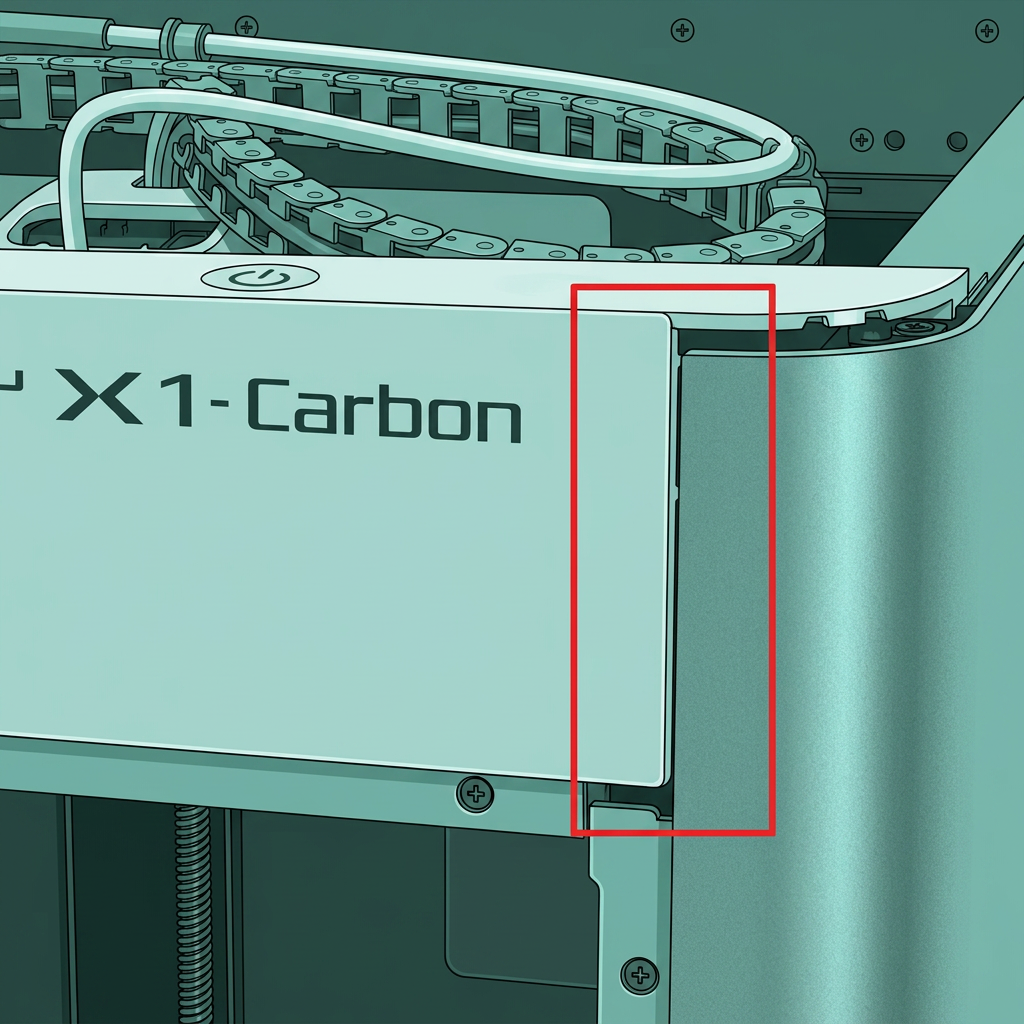

Сначала ослабьте правую сторону передней панели, затем снимите всю переднюю панель с балки.

Установка новой передней панели

Шаг 1 - Установка передней панели

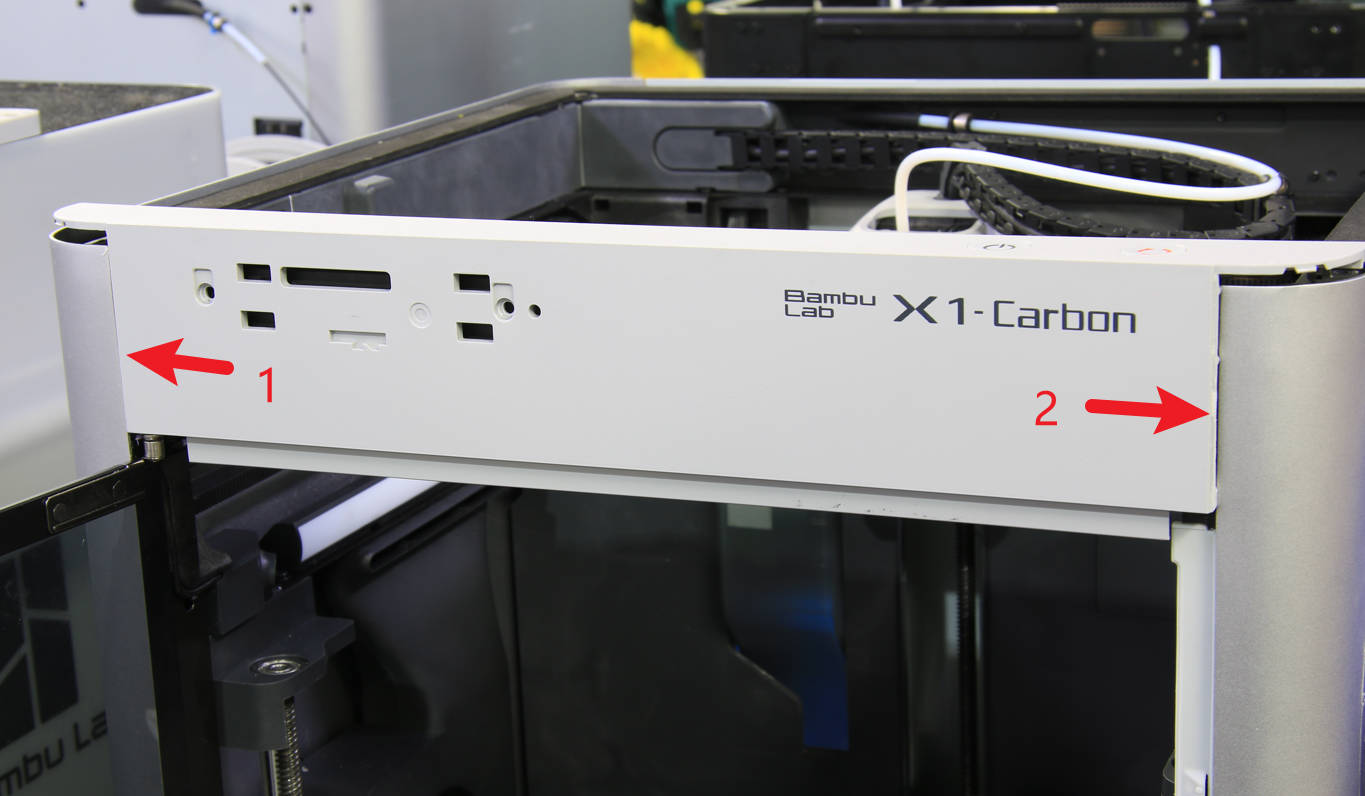

Шаг 1 - Установка передней панели Как показано на рисунке ниже, выполните шаги: сначала установите левую сторону передней панели, затем установите правую сторону передней панели на место.

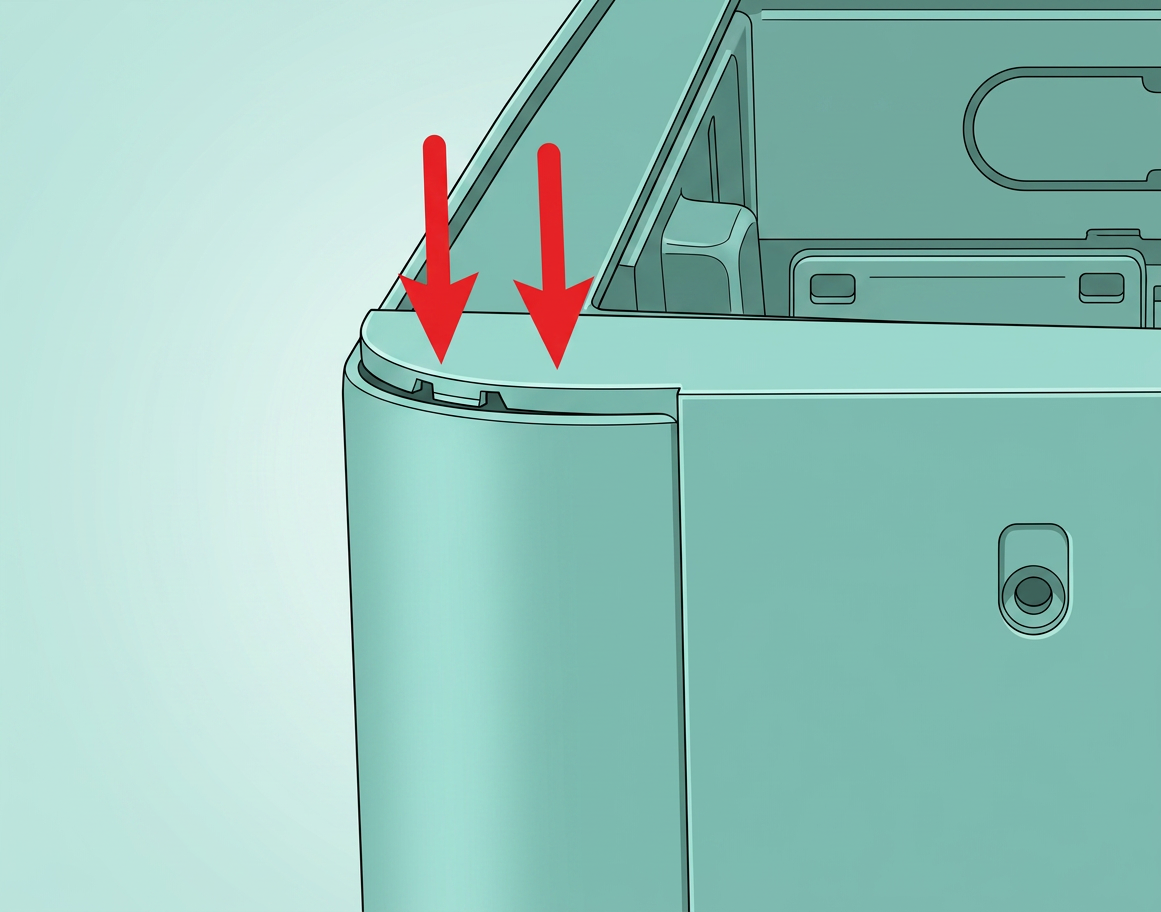

Затем нажмите на переднюю панель с обеих сторон (левой и правой) одновременно, чтобы установить ее на место.

Шаг 2 - Закрепление винтов передней панели

Шаг 2 - Установка и закрепление винтов передней панели

Установите и закрепите 1 винт с крупной резьбой на задней стороне передней панели.

Шаг 3 - Закрепление правой панели

Закрепите 3 винта, фиксирующие верхний правый угол правой панели.

Шаг 4 - Укладка кабелей

Закрепите кабель подключения кнопки в стяжке.

Шаг 5 - Установка Wi-Fi антенны

Как показано на рисунке ниже, прикрепите Wi-Fi антенну к передней панели.

Шаг 6 - Проведение FPC

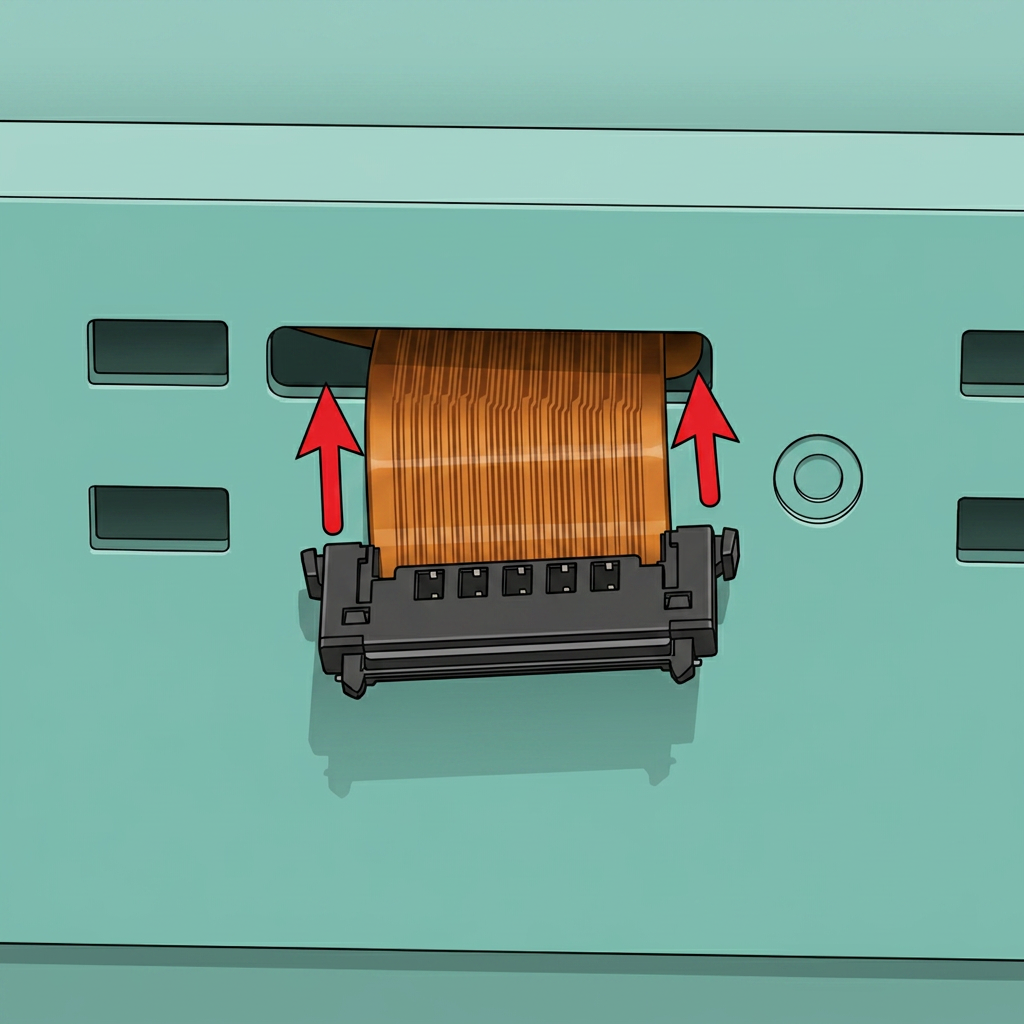

Проведите кабель FPC дисплея через designated hole.

Уложите кабели, повторно прикрепив прозрачную ленту, расположенную над передней стеклянной дверью.

Шаг 7 - Установка дисплейного модуля

Подключите FPC-кабель к разъему и отрегулируйте его длину. Затем установите модуль дисплея обратно, аккуратно совмещая защелки и сдвигая его влево, пока не сработает механизм фиксации. После этого установите верхнюю стеклянную крышку.

Проверьте работоспособность

Проверьте работу дисплея и кнопок.

1. Включите принтер, убедитесь, что экран принтера отображается нормально и сенсорный экран работает корректно;

high-resolution-screen_615px-screen.png"/>

2. Нажмите кнопку сна, чтобы убедиться, что экран дисплея выключается, нажмите кнопку сна снова, и экран дисплея снова включится.

Если возникла ошибка, проверьте соединения и повторите попытку. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.

Шаг калибровки после операции

Для передней крышки перед использованием принтера не требуется выполнять какую-либо калибровку или дополнительные действия.
