Корпус X1E

X1E использует практически тот же корпус, что и X1C, а методы разборки и сборки связанных аксессуаров в основном одинаковы.

В этой статье приведены соответствующие руководства по разборке и сборке корпуса X1E и разъяснены соответствующие меры предосторожности. Вы также можете обратиться к этой статье для разборки и сборки сменных аксессуаров, участвующих в данном процессе разборки.

Список деталей

Список сопутствующих деталей

№	Описание	Изображения	№	Описание	Изображения

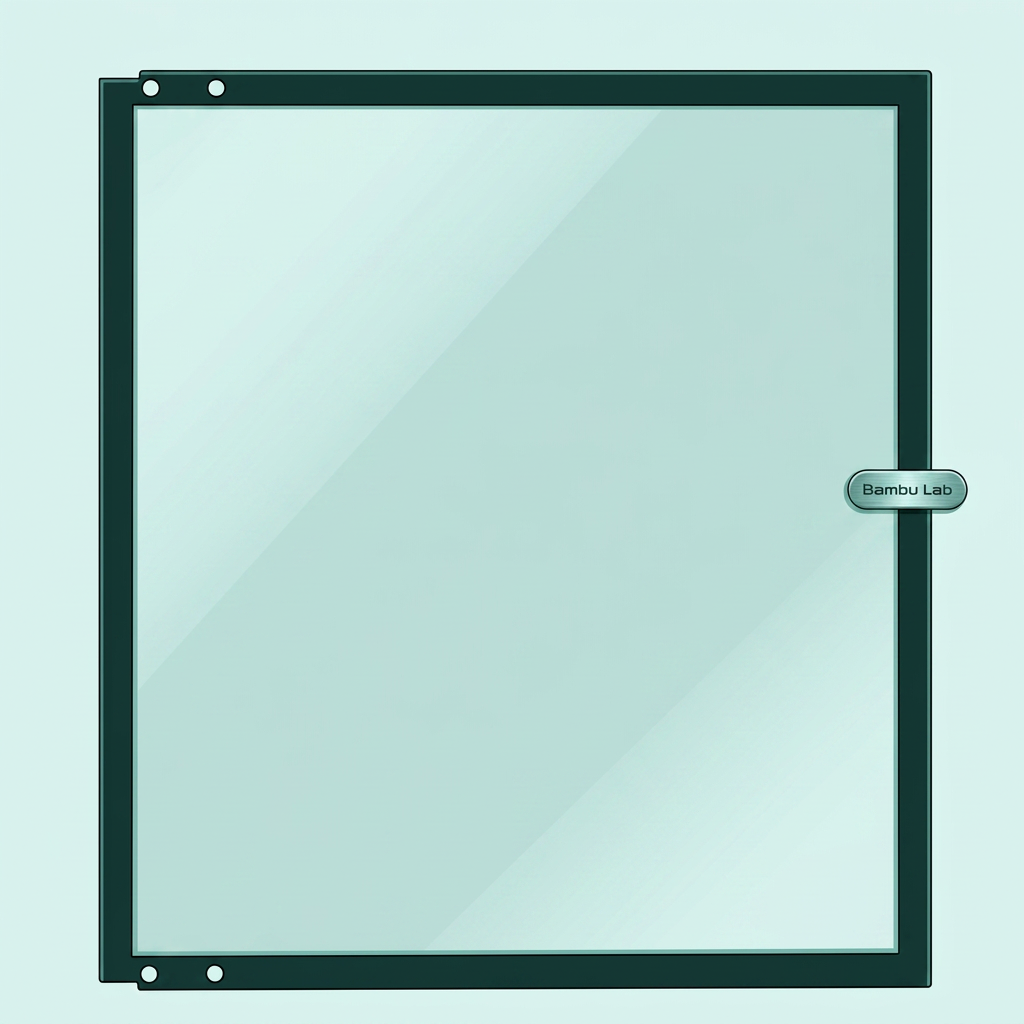

1	Стеклянная крышка		2	Стеклянная передняя дверца
3	Металлическая задняя панель X1E		4	Правая панель X1E

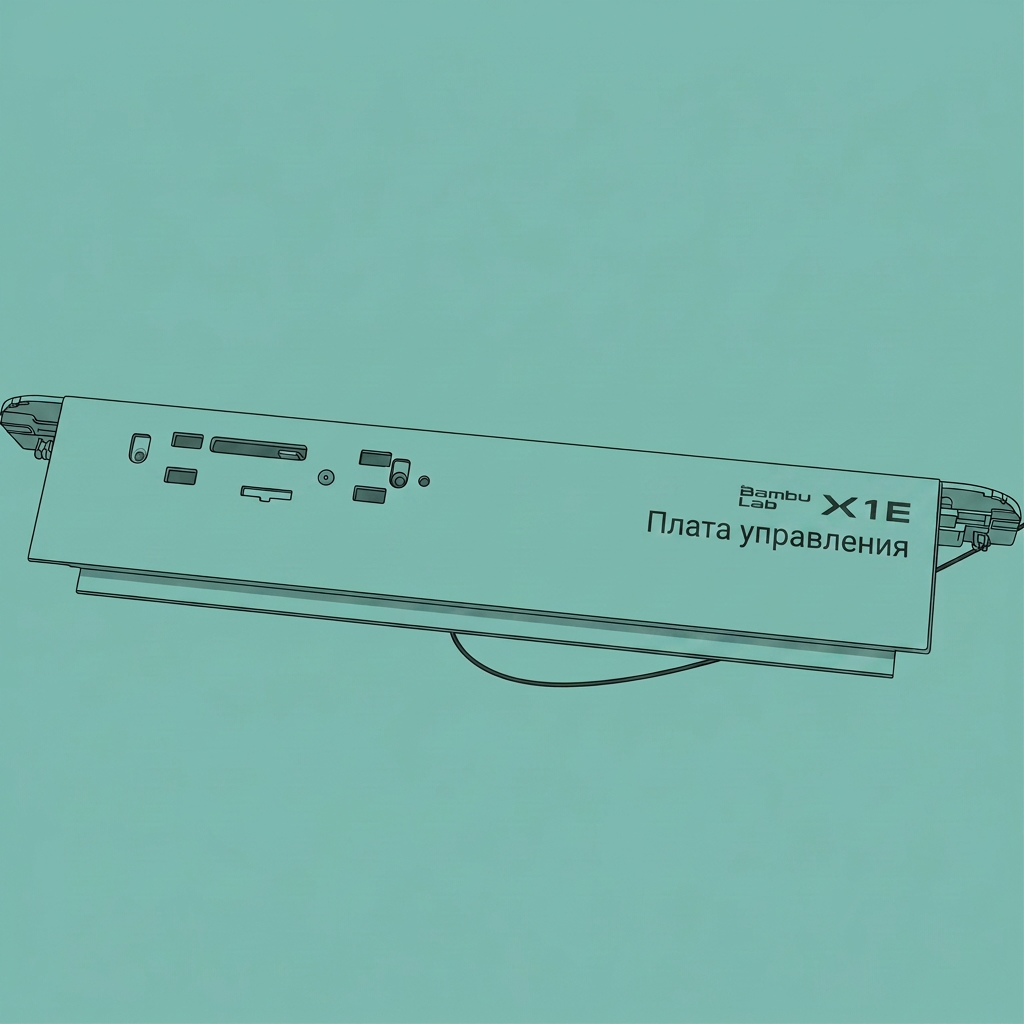

5	Левая панель X1E		6	Передняя крышка X1E

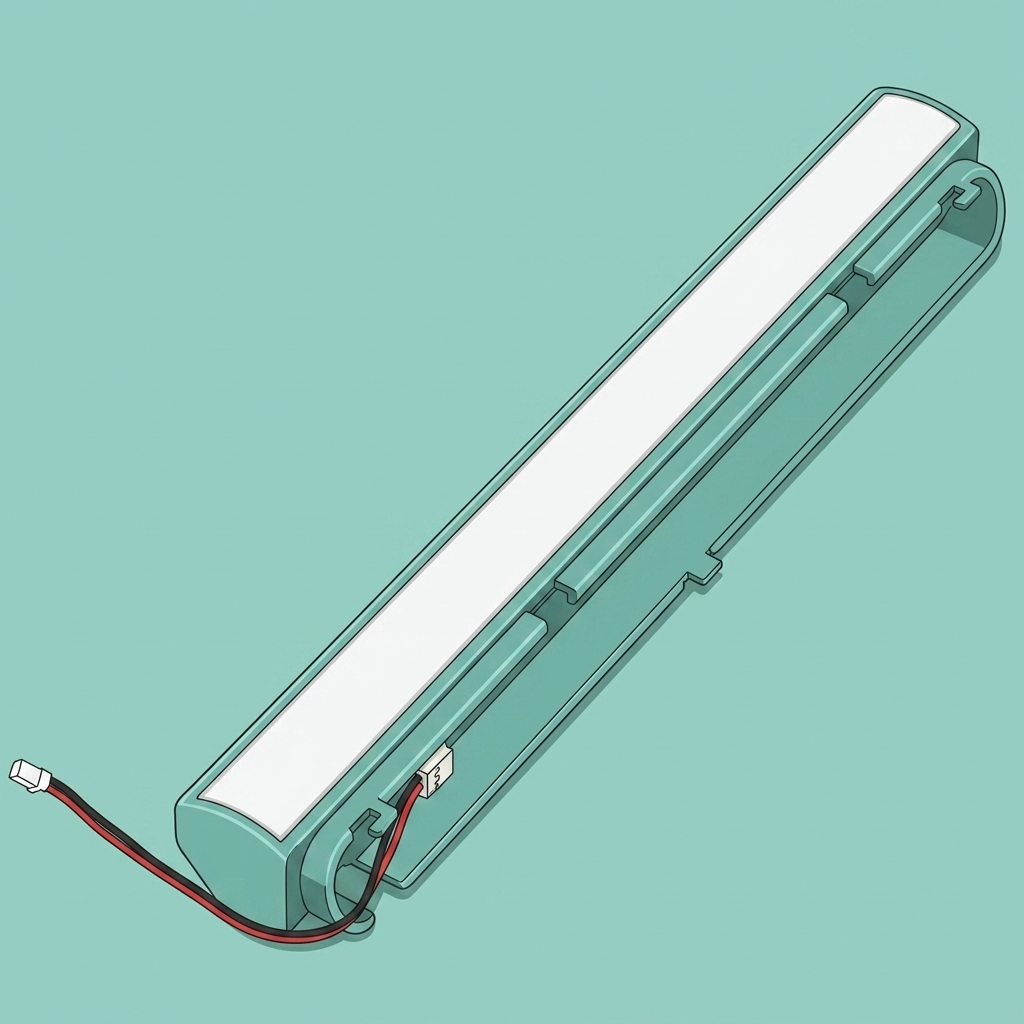

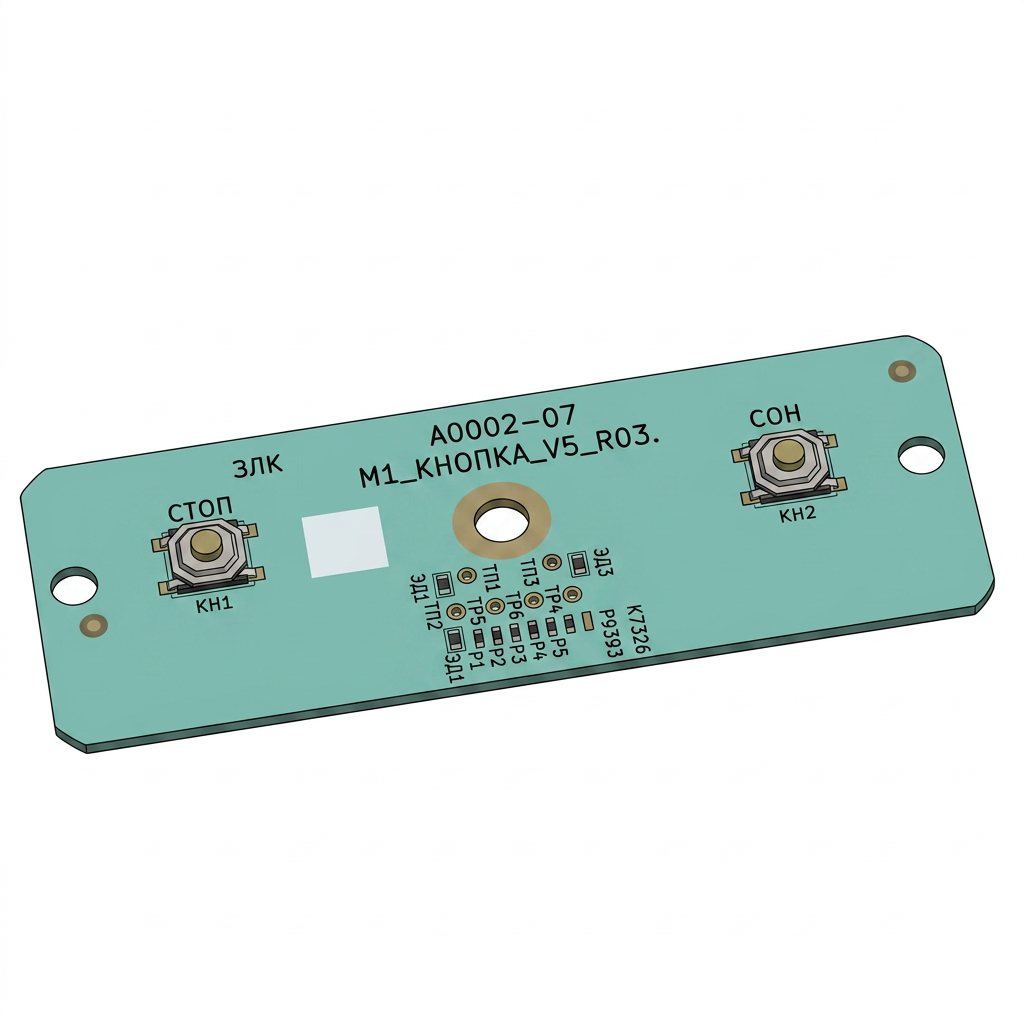

7	Передний светодиод		8	Плата кнопок

Список винтов

Необходимые инструменты и материалы

Шестигранный ключ H1.5 / H2.0

Предупреждение о безопасности

ВАЖНО!

Крайне важновыключить принтер перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и возникновению угроз безопасности.

При выполнении технического обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и привести к дальнейшим повреждениям.

Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполняются безопасно и эффективно.

Если у вас возникнут какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Разборка

Шаг 1: Снимите заднюю панель

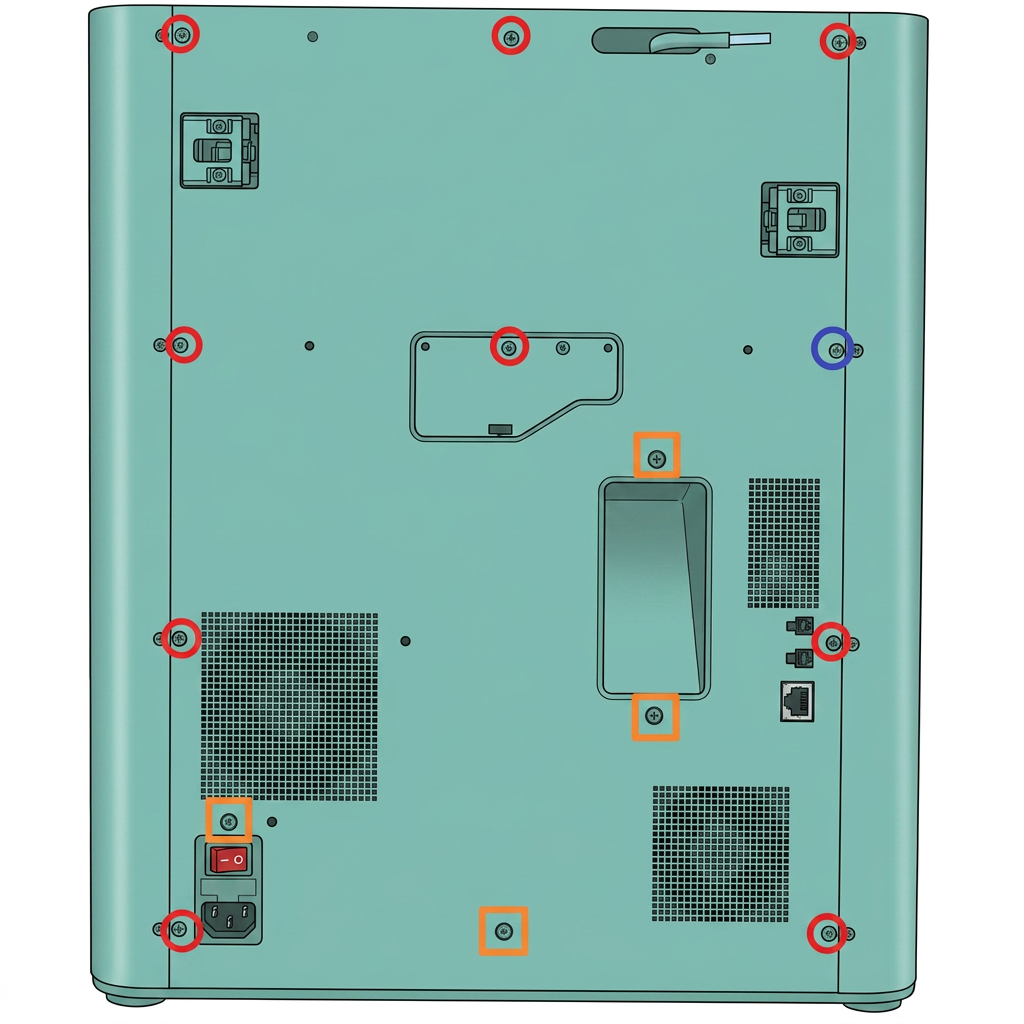

Снимите стеклянную крышку, а затем, как показано на Рисунке 1-1-1, открутите 9 винтов A, 4 винта B и 1 винт C с помощью шестигранного ключа H2.0;

Как показано на Рисунке 1-1-2, сначала слегка сдвиньте заднюю панель вправо и ослабьте заднюю панель от натяжителя на правой стороне;

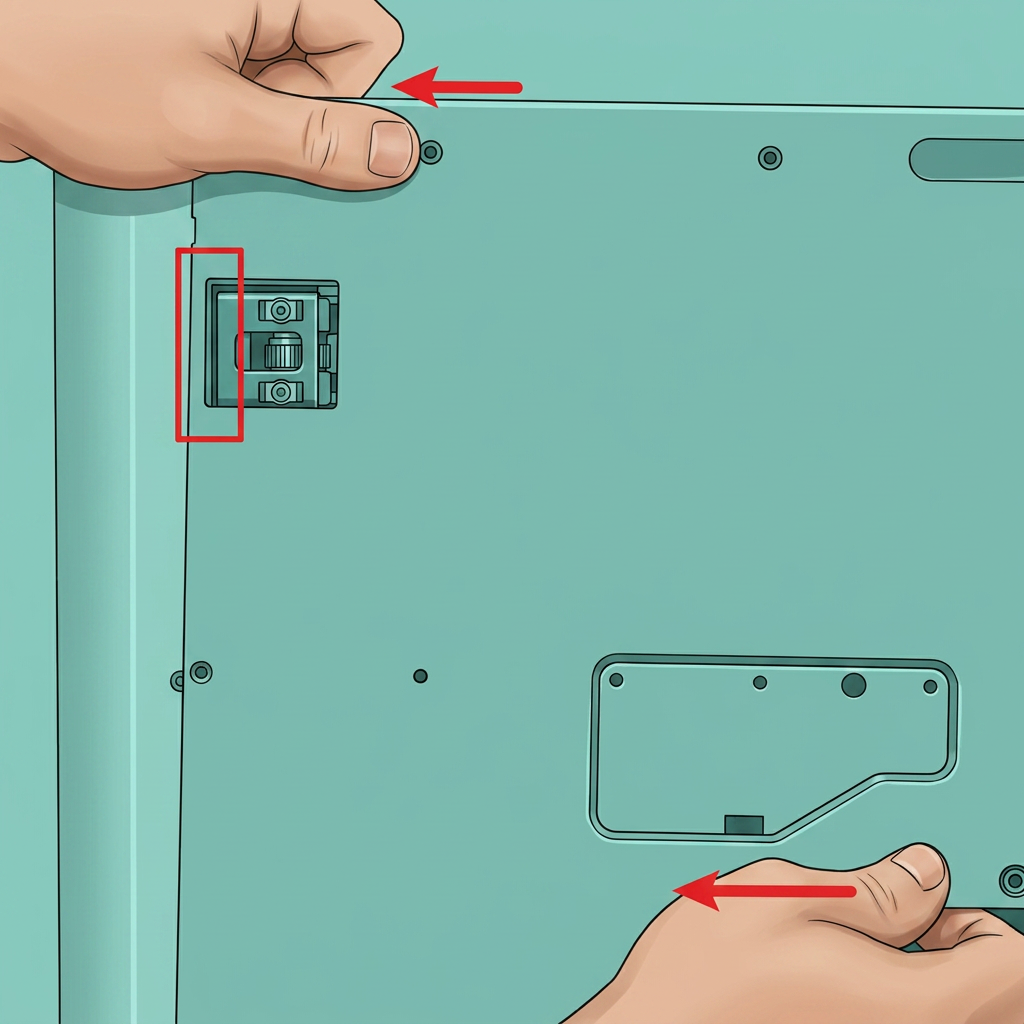

Как показано на Рисунке 1-1-3, приложите усилие влево, освободите заднюю панель от левого натяжителя и снимите заднюю панель.

Шаг 2: Снимите правую металлическую панель

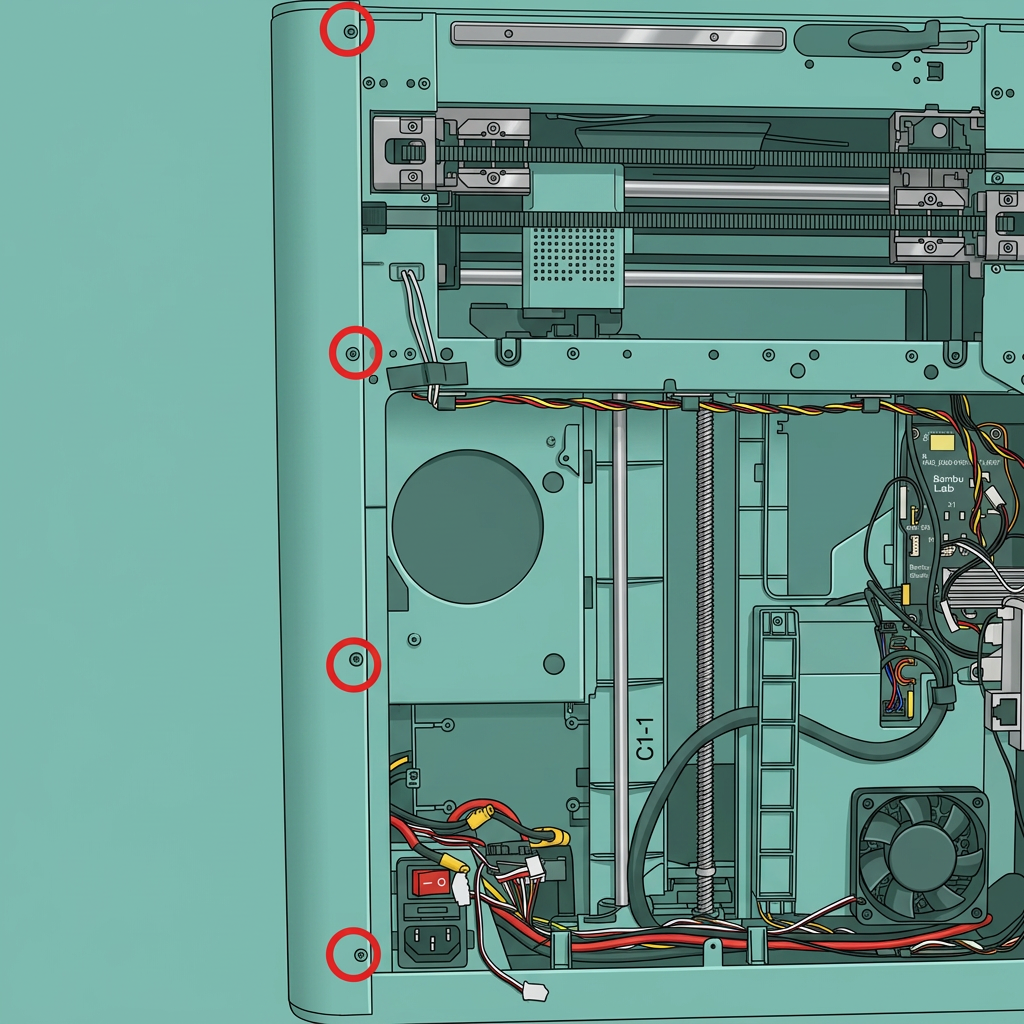

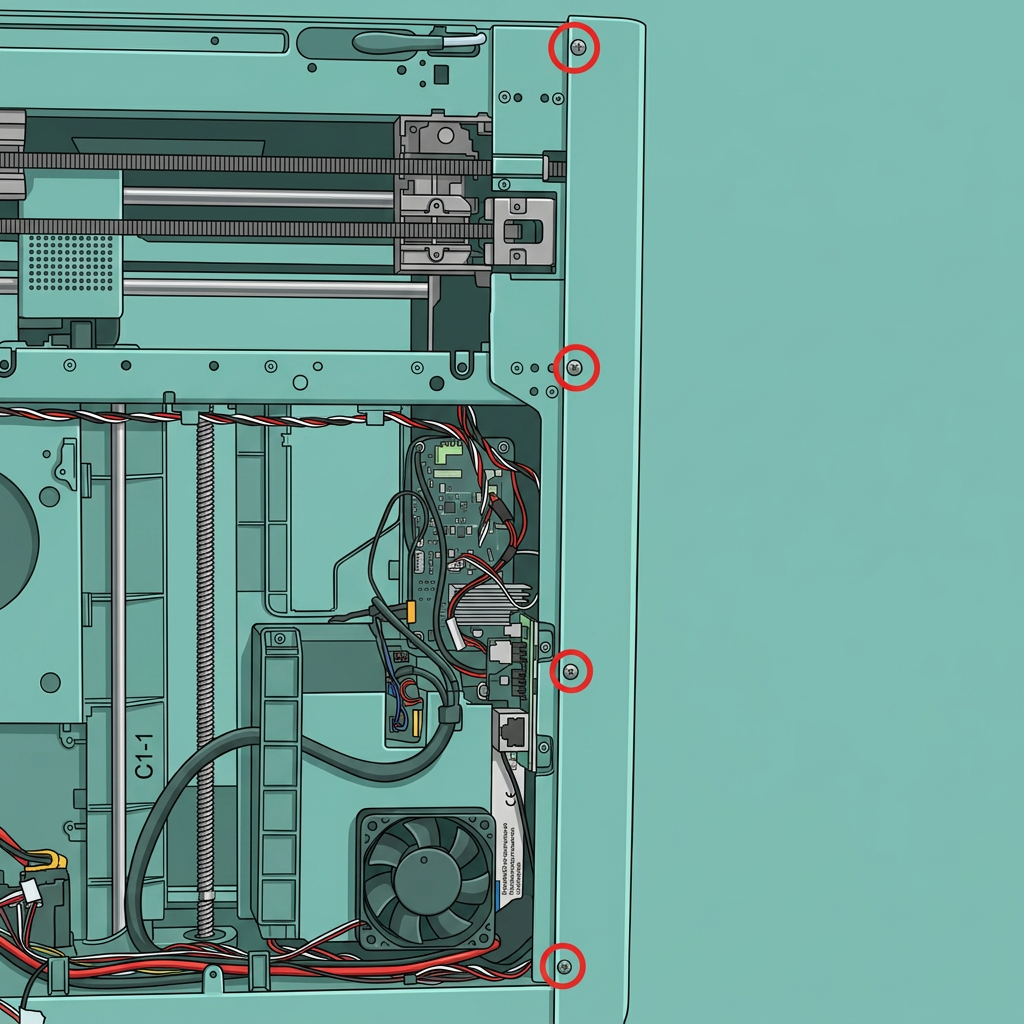

Как показано на Рисунке 1-2-1, открутите 4 винта C за правой металлической панелью с помощью шестигранного ключа H2.0;

Как показано на Рисунке 1-2-2, оторвите EVA-прокладку и открутите 1 винт C сверху правой металлической панели с помощью шестигранного ключа H2.0;

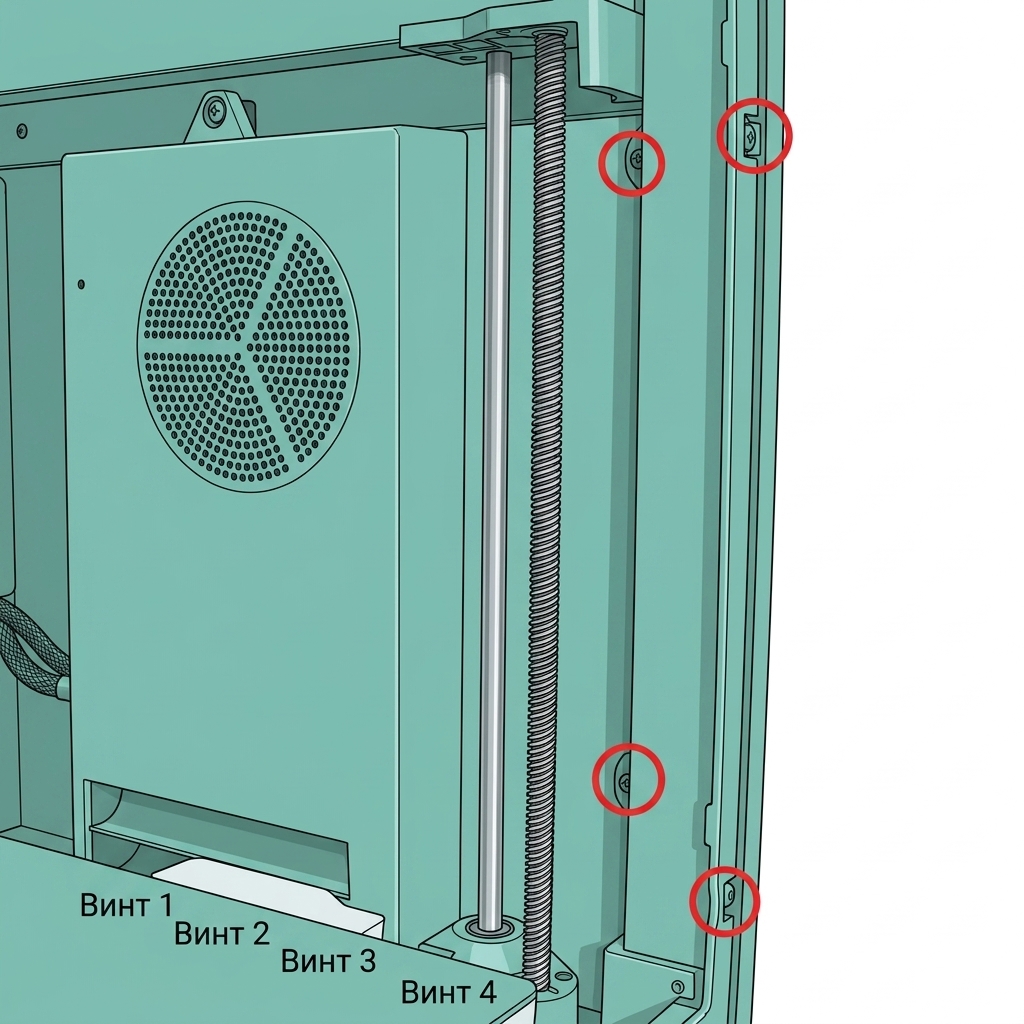

Как показано на Рисунке 1-2-3, открутите 4 винта C на правом переднем столбе с помощью шестигранного ключа H2.0;

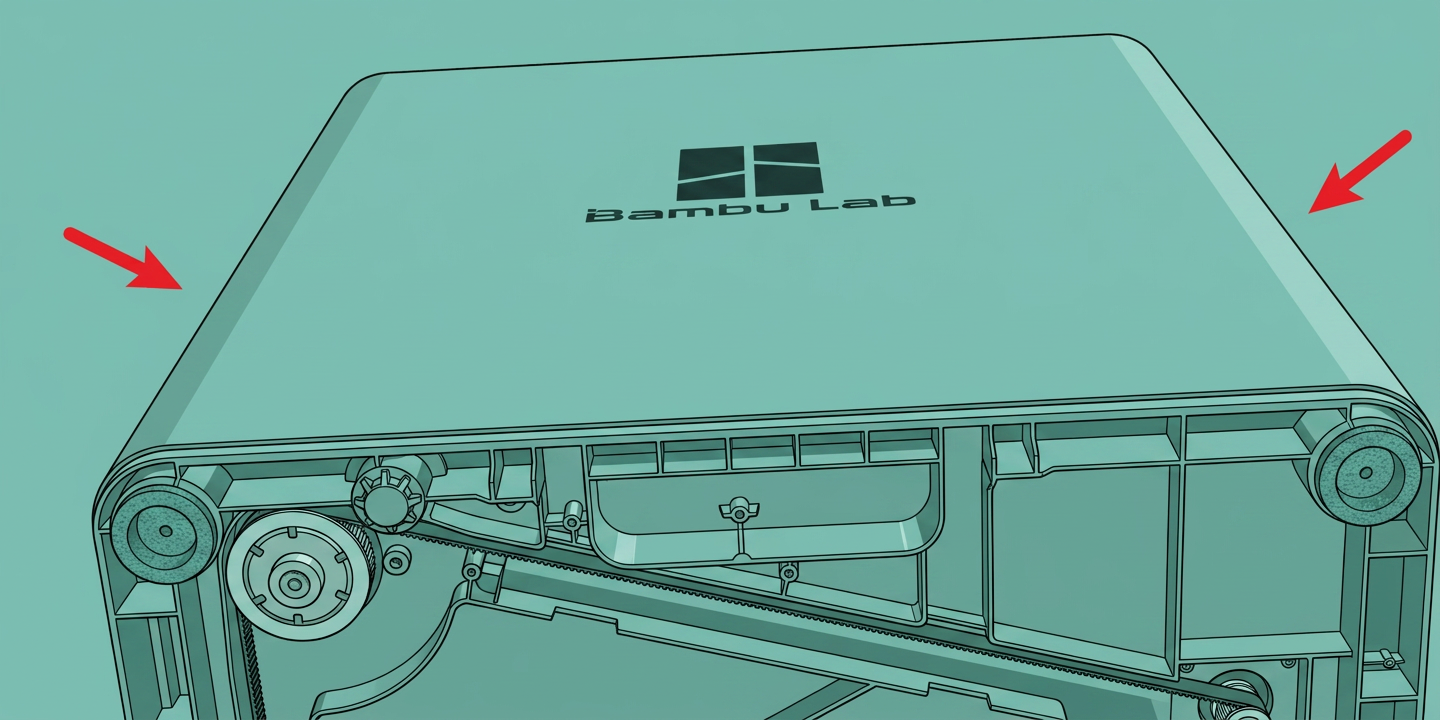

Как показано на Рисунке 1-2-4, положите принтер на бок так, чтобы правая боковая панель была сверху, и открутите 2 винта C снизу с помощью шестигранного ключа H2.0;

Как показано на Рисунке 1-2-5, приложите усилие к обеим сторонам правой металлической панели одновременно, чтобы снять ее с принтера;

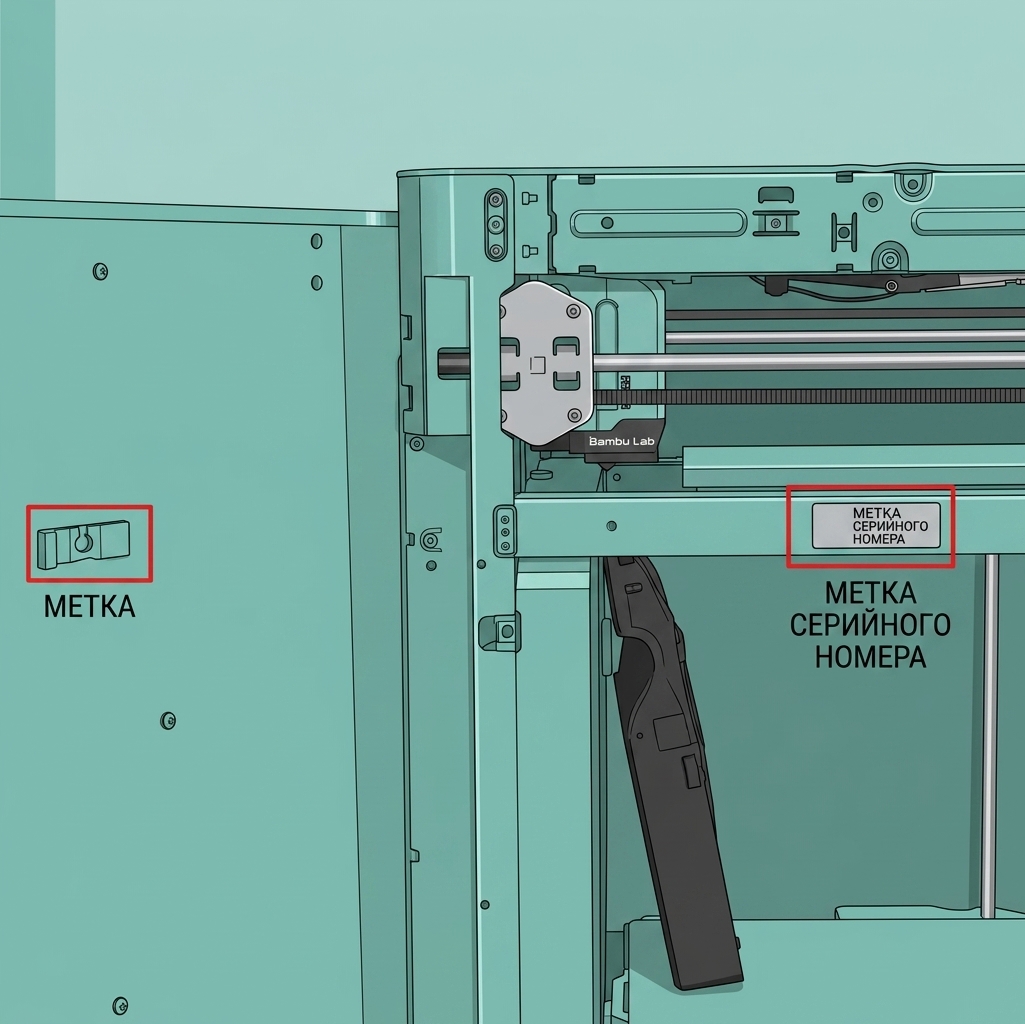

Как показано на Рисунке 1-2-6, помимо винтов, правая металлическая панель приклеена на вспененный материал к принтеру на средней балке, поэтому снять правую металлическую панель не так просто. Рекомендуется, чтобы работали как минимум два человека.

;border-left:1px solid rgb(207, 216, 220);border-right:1px solid rgb(207, 216, 220);border-top:1px solid rgb(207, 216, 220);height:400px;padding:0.5rem 0.75rem;width:400px;">

Шаг 3: Снимите стеклянную переднюю дверь

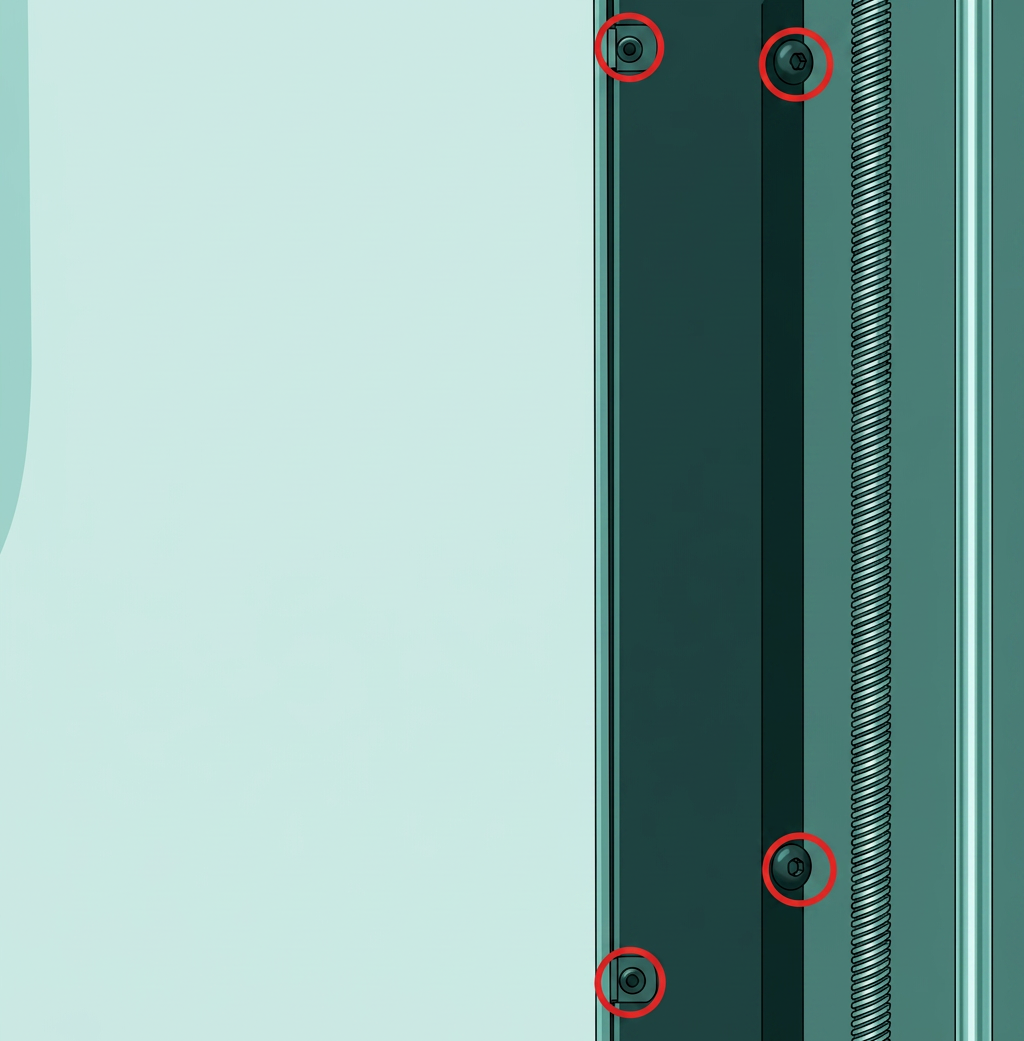

Как показано на Рисунке 1-3-1 и Рисунке 1-3-2, открутите 4 винта D с помощью шестигранного ключа H2.0;

Как показано на Рисунке 1-3-3, снимите четыре силиконовые прокладки передней двери руками: 2 шт. сверху и 2 шт. снизу. Будьте осторожны, удерживайте стеклянную дверь руками, чтобы она не упала, а затем снимите стеклянную переднюю дверь.

Шаг 4: Снимите левую металлическую панель

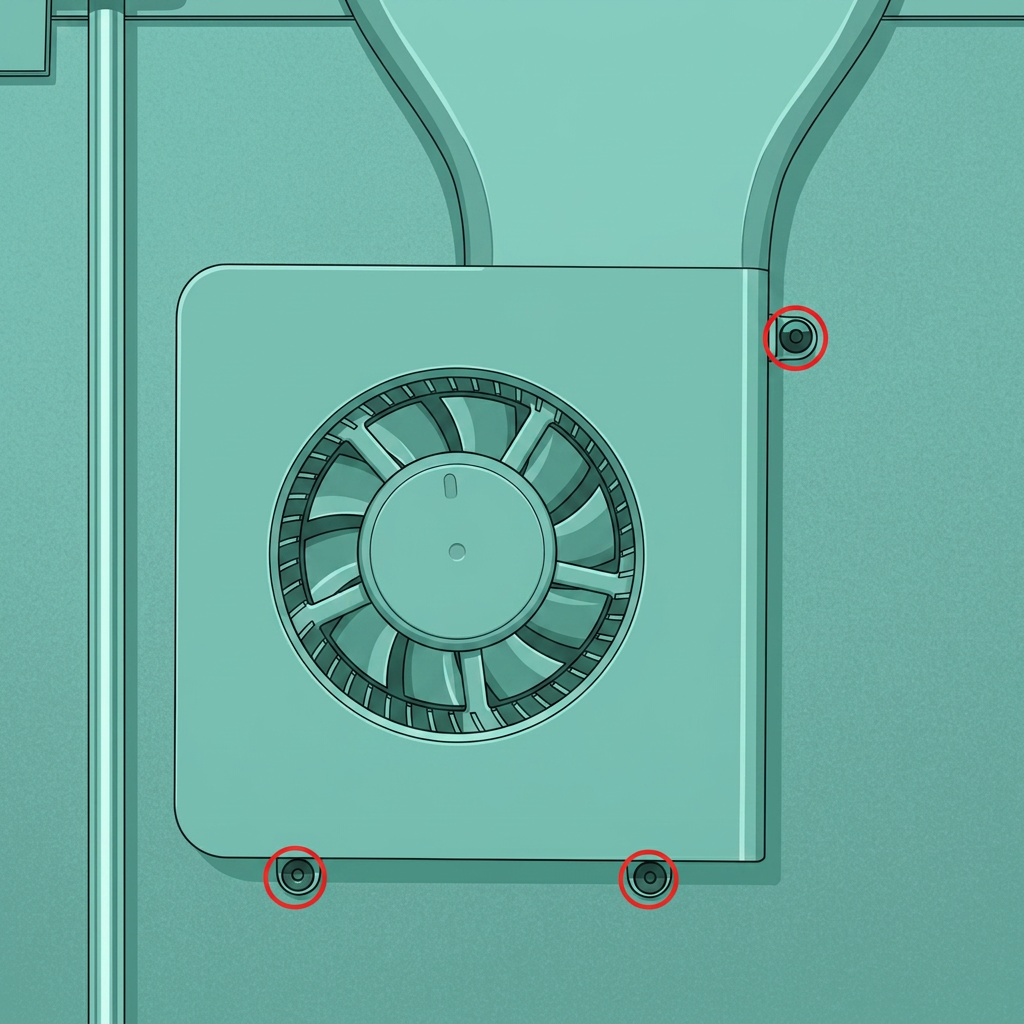

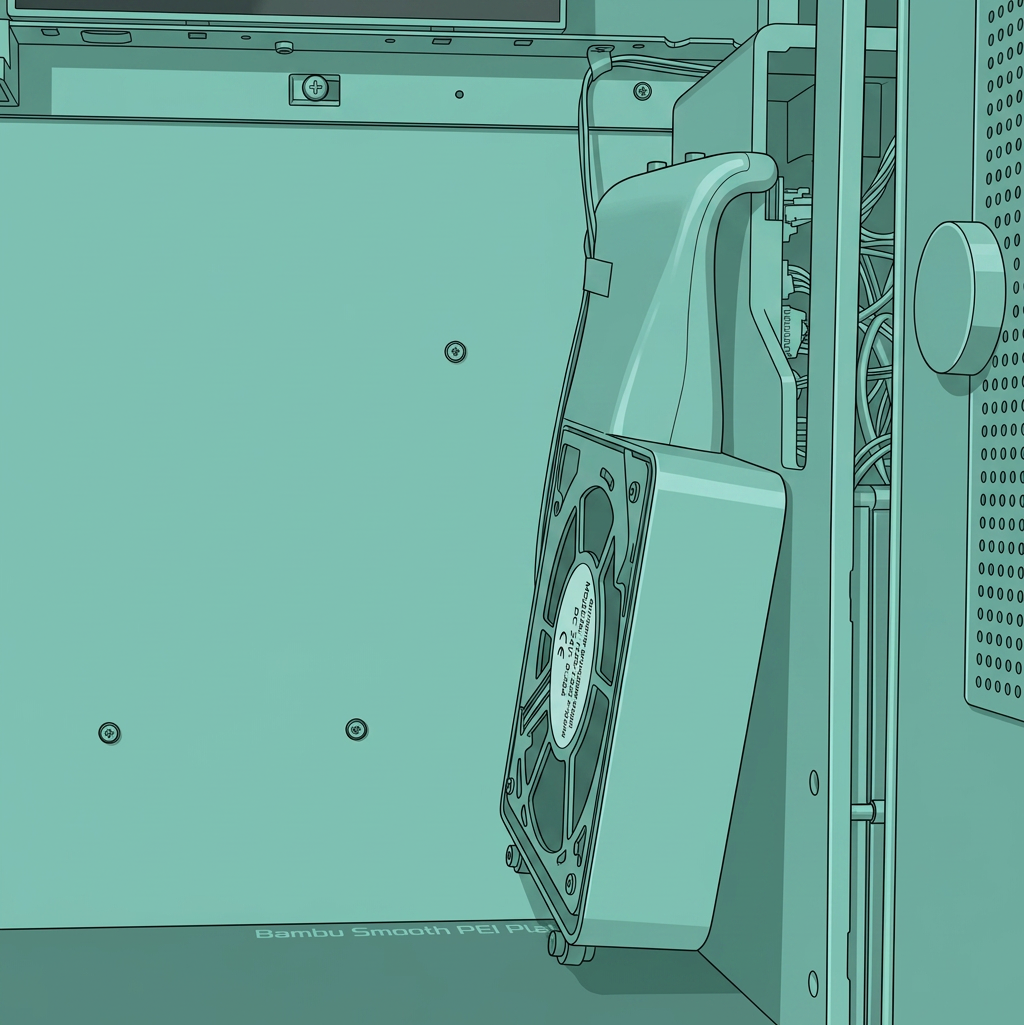

Как показано на Рис. 1-4-1 и Рис. 1-4-2, открутите 3 винта E с помощью шестигранного ключа H2.0, снимите вспомогательный вентилятор охлаждения детали и поместите его на нижнее основание;

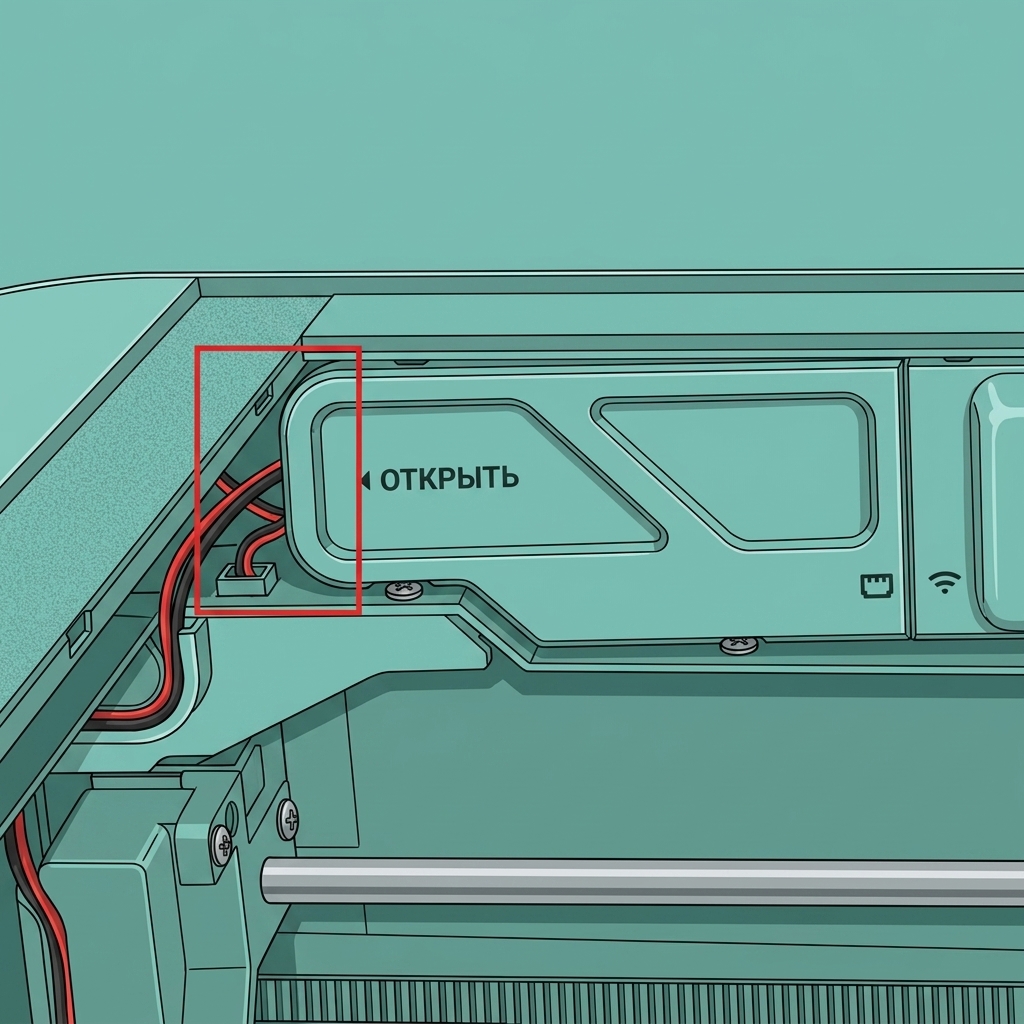

Как показано на Рис. 1-4-3, откройте крышку платы AP, чтобы показать винты и платы;

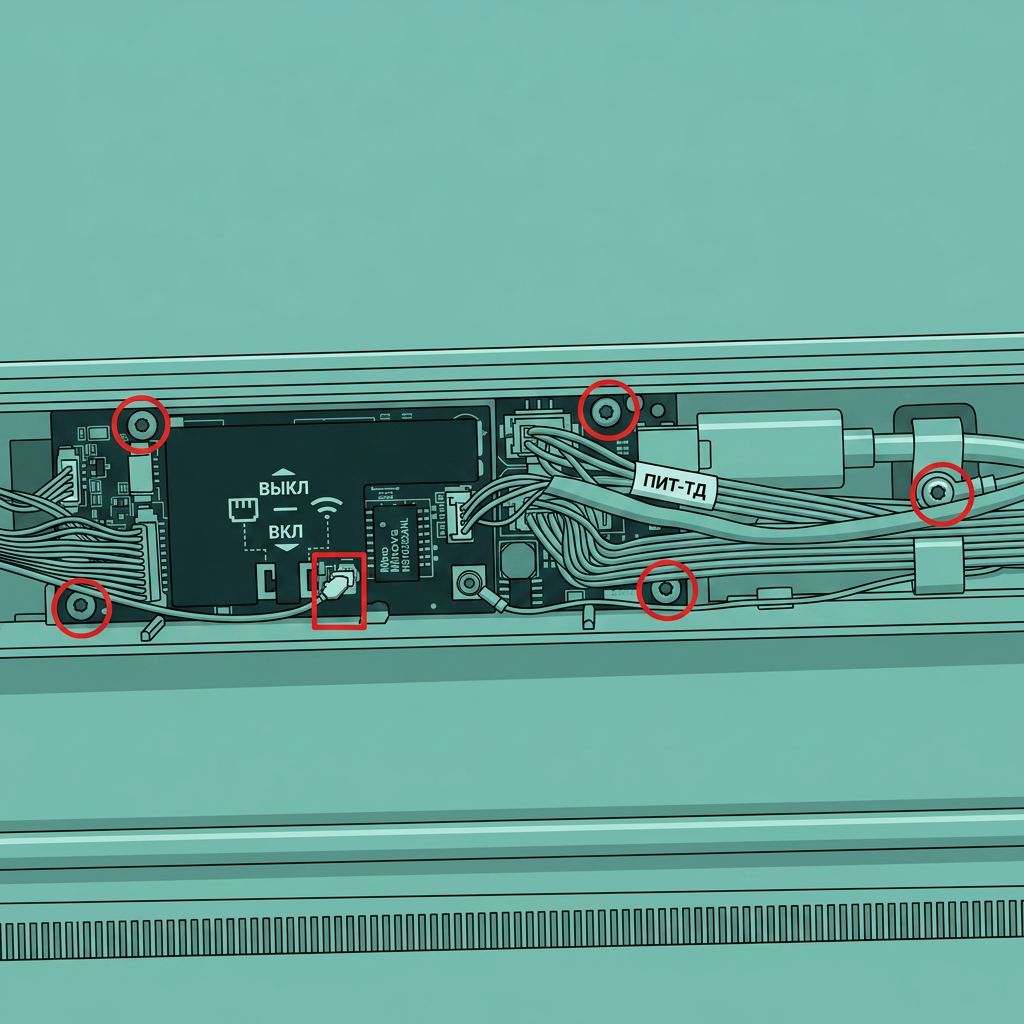

Как показано на Рис. 1-4-4, отсоедините Wi-Fi антенну, открутите 5 винтов F с помощью шестигранного ключа H2.0 и ослабьте плату AP и фиксатор USB-кабеля от верхней балки;

Как показано на Рис. 1-4-5, открутите 1 винт C сверху левой металлической панели с помощью шестигранного ключа H2.0;

Как показано на Рис. 1-4-6, открутите 4 винта C на правом переднем столбе с помощью шестигранного ключа H2.0;

Как показано на Рис. 1-4-7, открутите 4 винта C за правой металлической панелью с помощью шестигранного ключа H2.0;

Как показано на Рис. 1-4-8, положите принтер на бок так, чтобы левая боковая панель была сверху, и открутите 2 винта C снизу с помощью шестигранного ключа H2.0;

Как показано на Рис. 1-4-9, приложите усилие к обеим сторонам правой металлической панели одновременно, чтобы снять ее с принтера;

Как показано на Рисунке 1-4-10, помимо винтов, левая металлическая панель приклеена на вспененный материал к принтеру на средней балке, поэтому снять левую металлическую панель не так просто. Рекомендуется, чтобы работали как минимум два человека.

Шаг 5: Снимите передний светодиод

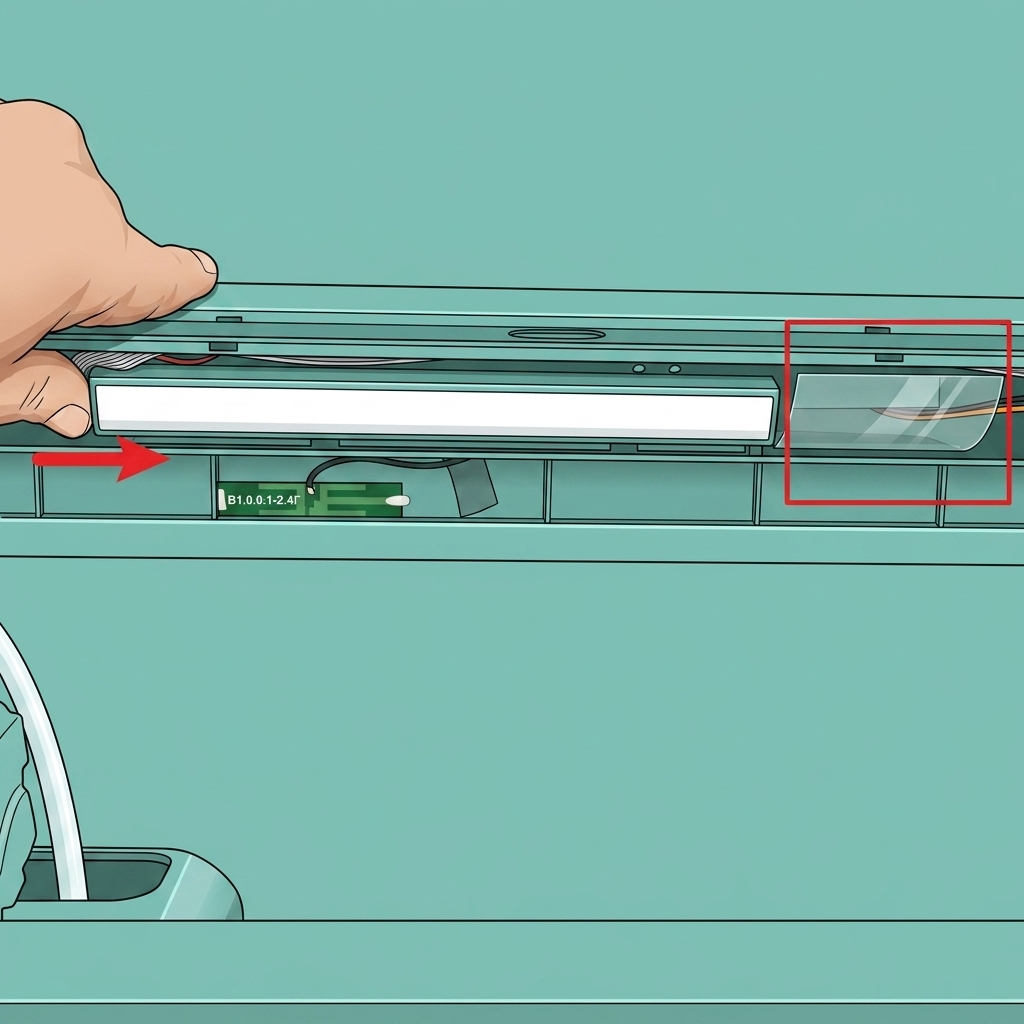

Как показано на рис. 1-5-1, снимите защитную пленку ограничителя гибкого шлейфа экрана, удалите клей крепления переднего светодиода и сильно надавите на передний светодиод в направлении стрелки, чтобы отщелкнуть его;

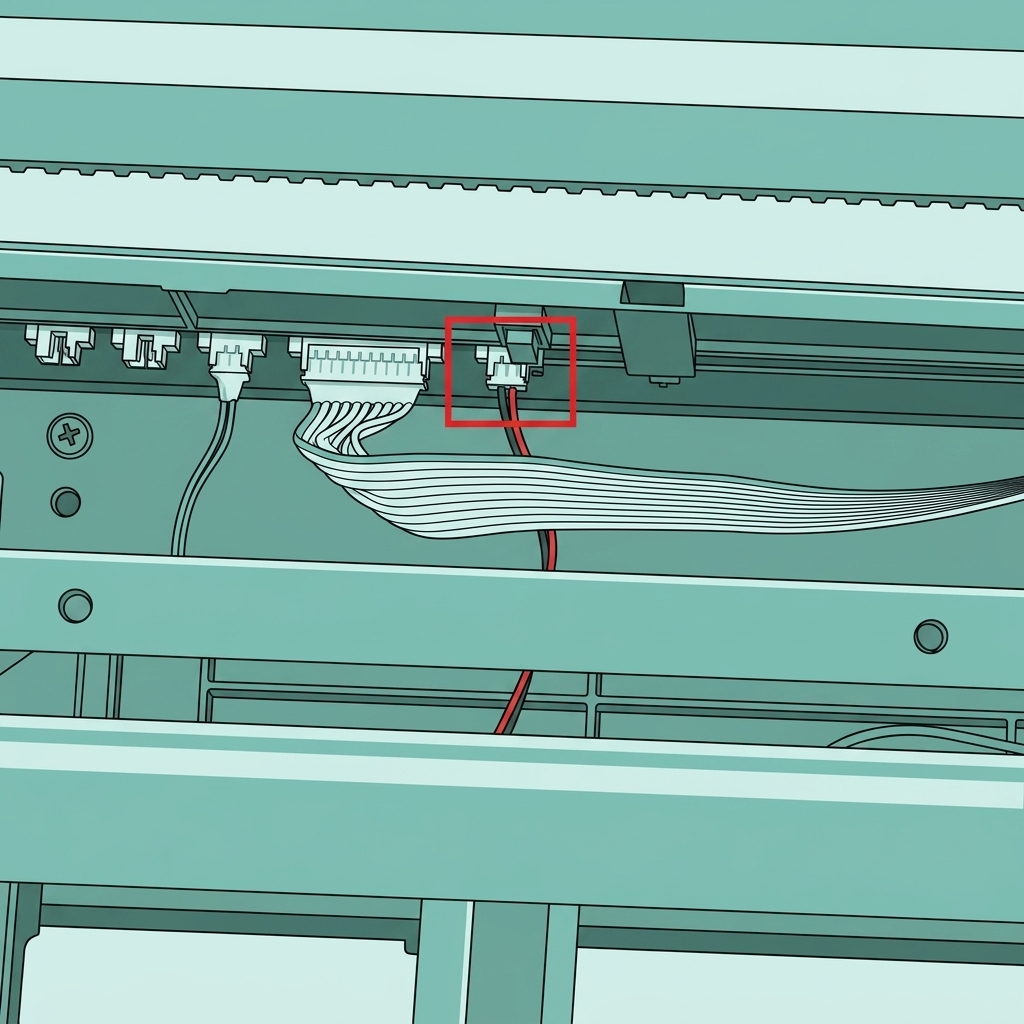

Как показано на рис. 1-5-2, отсоедините светодиод и снимите передний светодиод.

Шаг 6: Снимите переднюю крышку

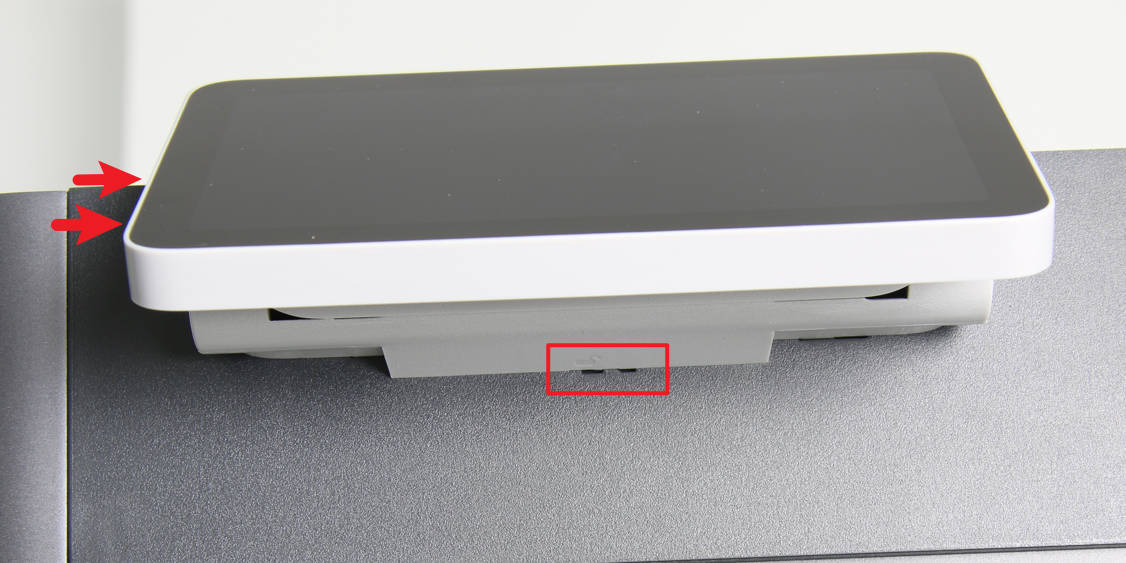

Как показано на рис. 1-6-1, нажмите на замок экрана и толкните экран в направлении стрелки, чтобы освободить экран от передней крышки;

Как показано на рис. 1-6-2, нажмите на фиксаторы по обе стороны разъема, чтобы отсоединить и снять экран;

Как показано на рис. 1-6-3, отсоедините кабель антенны WIFI и платы кнопок от кабельных зажимов;

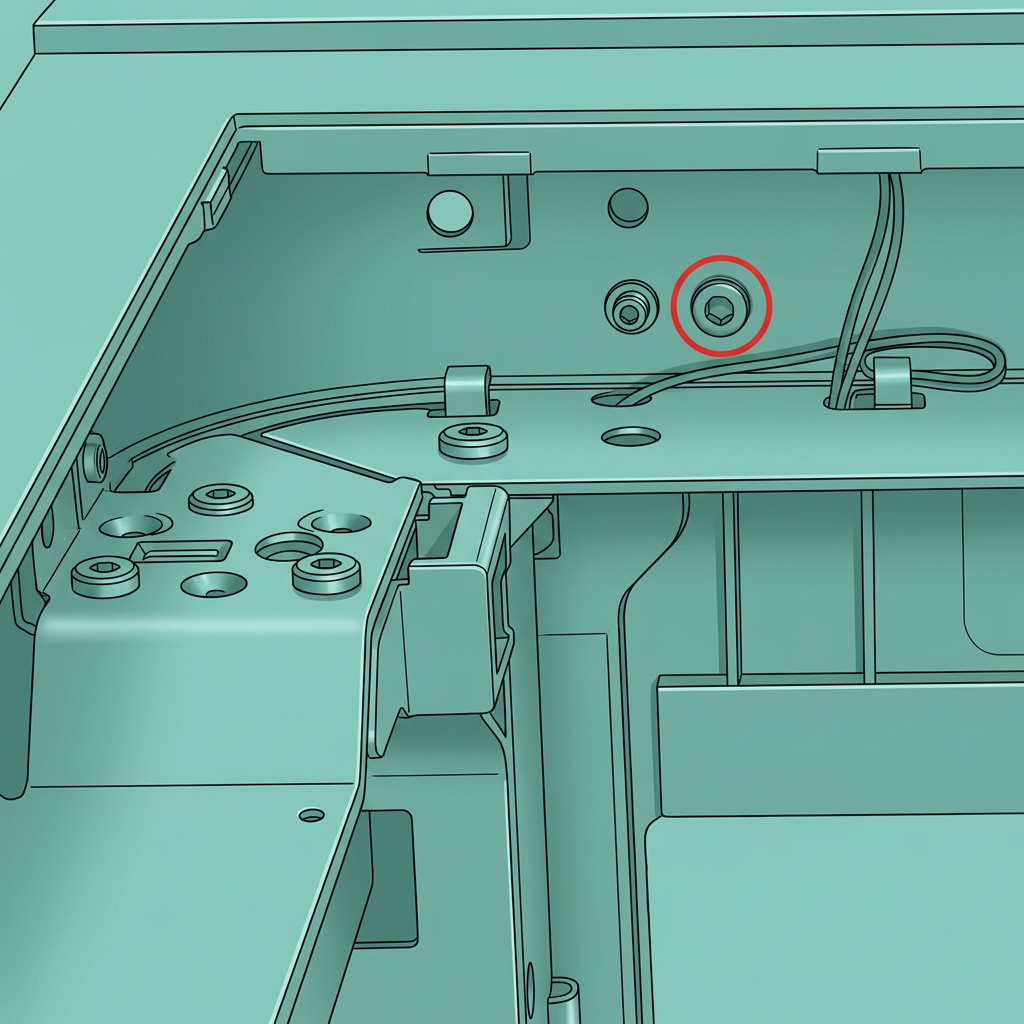

Как показано на рис. 1-6-4 и рис. 1-6-5, используйте шестигранный ключ H2.0 для удаления 2 винтов A и 1 винта B, и задвиньте кабель экрана обратно в отсек;

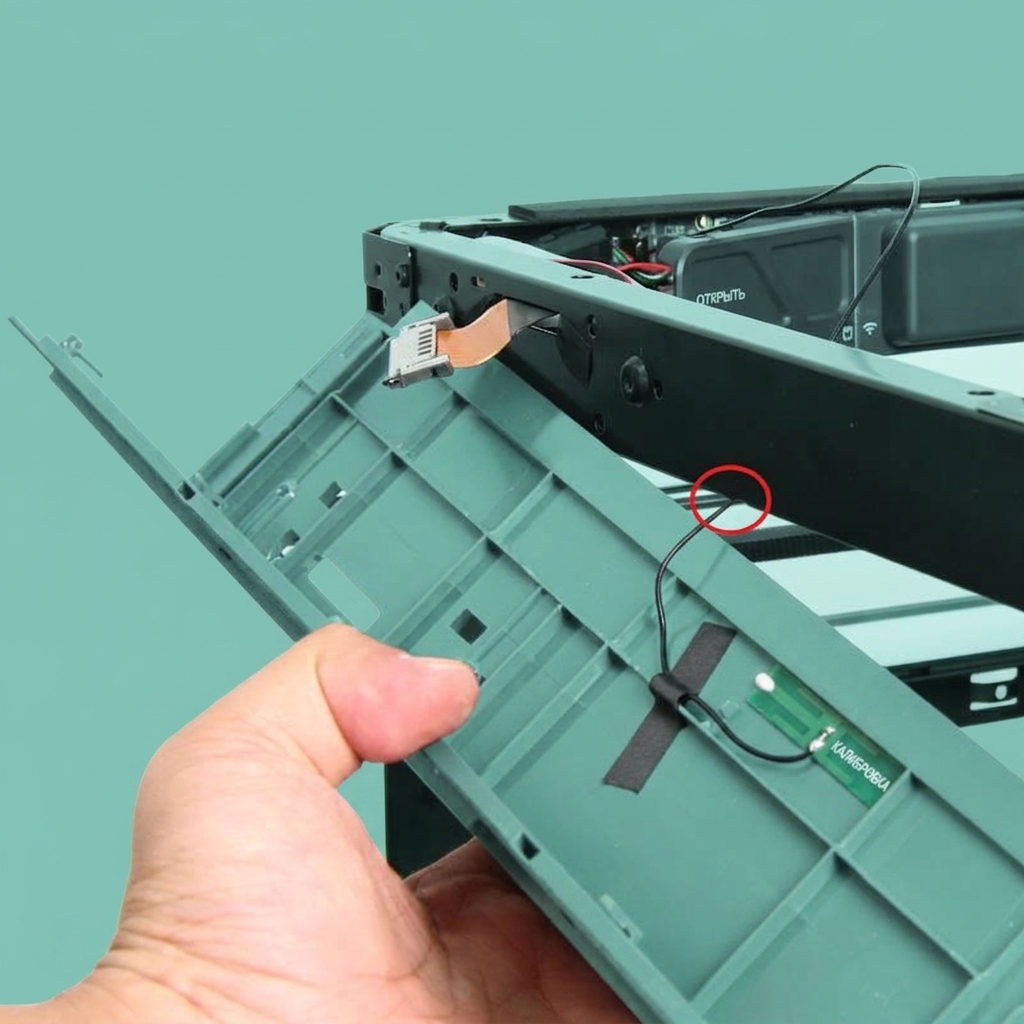

Как показано на рис. 1-6-6 и рис. 1-6-7, нажмите на фиксаторы на левом и правом концах передней крышки, поднимите вверх, чтобы отделить переднюю крышку от балки, вытяните антенну WIFI и снимите переднюю крышку.

high-resolution-screen_350px-disconnect_fpc.png"/>

Шаг 7: Снимите плату кнопок

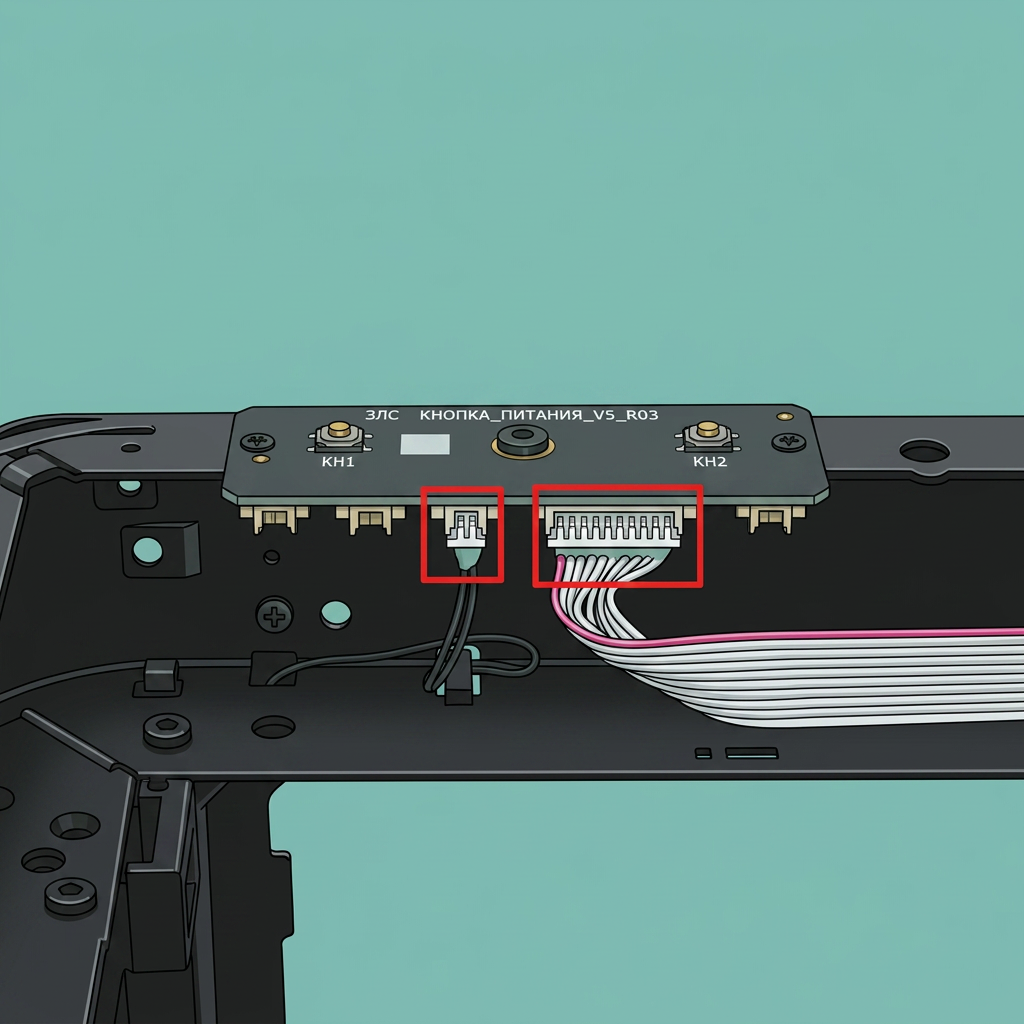

Как показано на рис.1-7-1, отсоедините кабель датчика передней двери и кабель подключения платы кнопок;

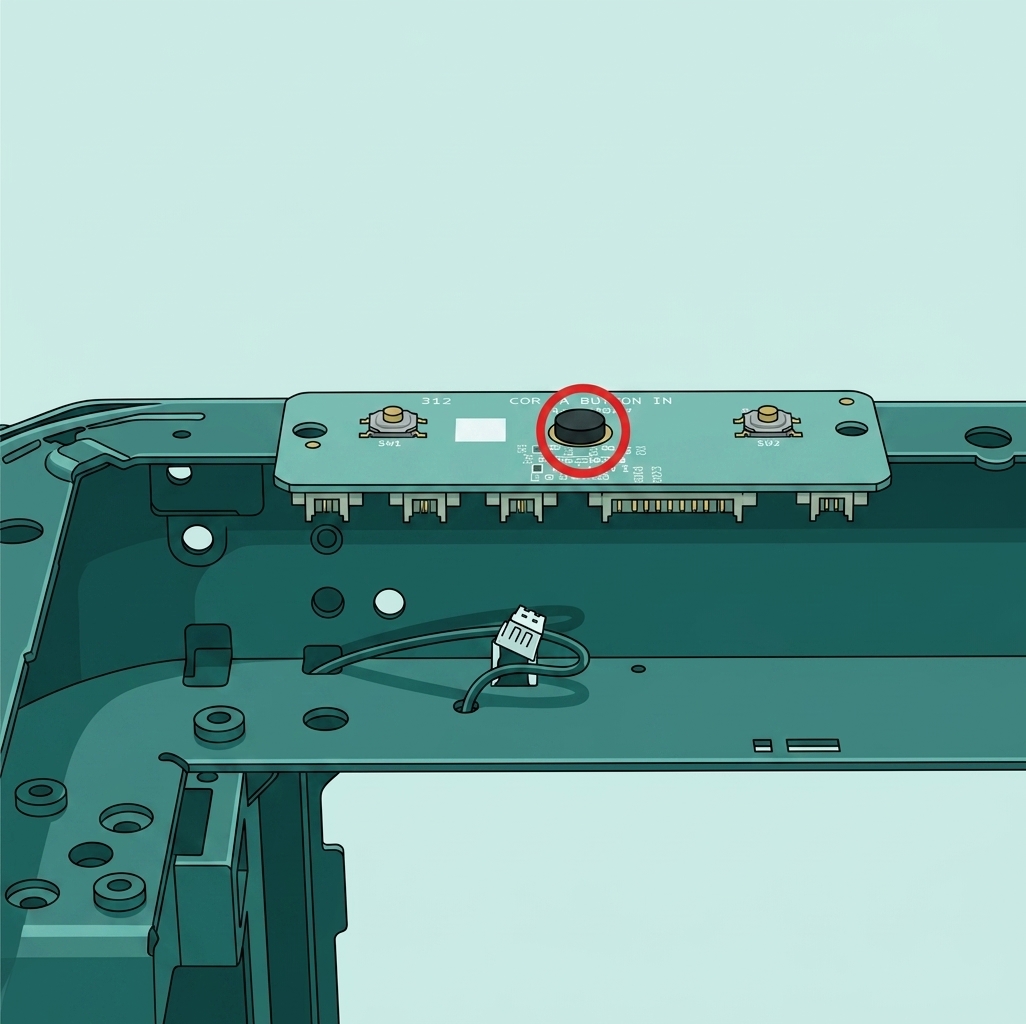

Как показано на рис. 1-7-2, используйте шестигранный ключ H2.0, чтобы открутить 1 винт F и снять плату кнопок.

Сборка

Шаг 1: Установка платы кнопок

Как показано на рис. 2-1-1, установите плату кнопок на переднюю поперечную балку и закрепите 1 винтом F;

Как показано на рис. 2-1-2, подключите кабель датчика передней двери и кабель подключения платы кнопок.

Шаг 2: Установка передней крышки

Как показано на рис. 2-2-1, проведите антенну WIFI через кабельное отверстие на передней балке, а кабель экрана — через квадратное кабельное отверстие на передней крышке;

Как показано на рис. 2-2-2, совместите фиксаторы на левом и правом концах с монтажными отверстиями на рамке и установите переднюю крышку на место;

Как показано на рис. 2-2-3 и рис. 2-2-4, закрепите 2 винта A и 1 винт B;

Как показано на рис. 2-2-5, уложите кабель платы кнопок и кабель WIFI в кабельные фиксаторы;

Как показано на рис. 2-2-6, рис. 2-2-7 и рис. 2-2-8, подключите экран и установите его на место.

Шаг 3: Установка переднего светодиода

Как показано на рис. 2-3-1, подключите кабель переднего светодиода к плате кнопок;

Как показано на рис. 2-3-2, совместите с тремя монтажными отверстиями, установите передний светодиод на переднюю балку, затем нажмите на светодиод в направлении стрелки, чтобы установить его на место.

Шаг 4: Установка световой металлической панели

Как показано на рис. 2-4-1, установите левую металлическую панель на принтер, установленный на бок, и совместите положение установки;

Как показано на рис. 2-4-2, закрепите 2 винта C снизу;

Как показано на рис. 2-4-3, установите принтер вертикально, совместите отверстия под винты и закрепите 1 винт C на верхней балке;

Как показано на рис. 2-4-4, закрепите 4 винта C на передней левой стойке;

Как показано на рис. 2-4-5, закрепите 4 винта C на задней части левой панели;

Примечание: При закреплении винтов на левой металлической панели положение может сместиться, что затруднит вкручивание винтов. Для 8 винтов на передней левой колонне и сзади их можно оставить незакрепленными до тех пор, пока все винты не будут вкручены.

Как показано на рис. 2-4-6 и рис. 2-4-7, установите AP-плату на место, затем закрепите 5 винтами F, зафиксируйте AP-плату и зажим USB-кабеля (включая заземляющий кабель) и закройте крышку AP-платы ;

Как показано на рис. 2-4-8 и рис. 2-4-9, установите вентилятор охлаждения вспомогательной части и закрепите 3 винта E.

Шаг 5: Установка стеклянной передней двери

Как показано на рис. 2-5-1, установите стеклянную переднюю дверь на петлю передней двери и разместите 4 силиконовые прокладки передней двери на местах крепления винтов. Будьте осторожны и держите стеклянную дверь руками, чтобы предотвратить её падение;

Как показано на рис. 2-5-2 и рис. 2-3-3, закрепите 2 винта D на верхней и нижней петлях передней двери.

Шаг 6: Установка правой металлической панели

Как показано на рис. 2-6-1, установите правую металлическую панель на принтер и выровняйте положение установки;

Как показано на рис. 2-6-2, закрепите 2 винта C на основании;

Как показано на рис. 2-6-3, установите принтер вертикально, выровняйте отверстия под винты, закрепите 1 винт C на верхней балке и верните EVA-прокладку на исходное положение;

Как показано на рис. 2-6-4, закрепите 4 винта C в правом переднем столбе;

Как показано на рис. 2-6-5, закрепите 4 винта C в задней части правой металлической панели.

Примечание: При закреплении винтов на правой металлической панели положение может сместиться, что затруднит вкручивание винтов. Для 8 винтов на правом переднем столбе и сзади их можно оставить незакреплёнными до тех пор, пока все винты не будут вкручены.

Шаг 6: Установка задней панели

Как показано на рис. 2-6-1, сначала пропустите кронштейн трубки через заднюю панель, затем установите деталь рядом с натяжителем с правой стороны на место, вы можете использовать шестигранный ключ, чтобы надавить на край для установки;

Как показано на рис. 2-6-2, потяните заднюю панель влево и установите деталь рядом с левым натяжителем на место, вы можете использовать шестигранный ключ, чтобы надавить на край для помощи в установке;

Как показано на рис. 2-6-3, закрепите 9 винтов A, 4 винта B и 1 винт C для фиксации задней панели.

Проверка функциональности

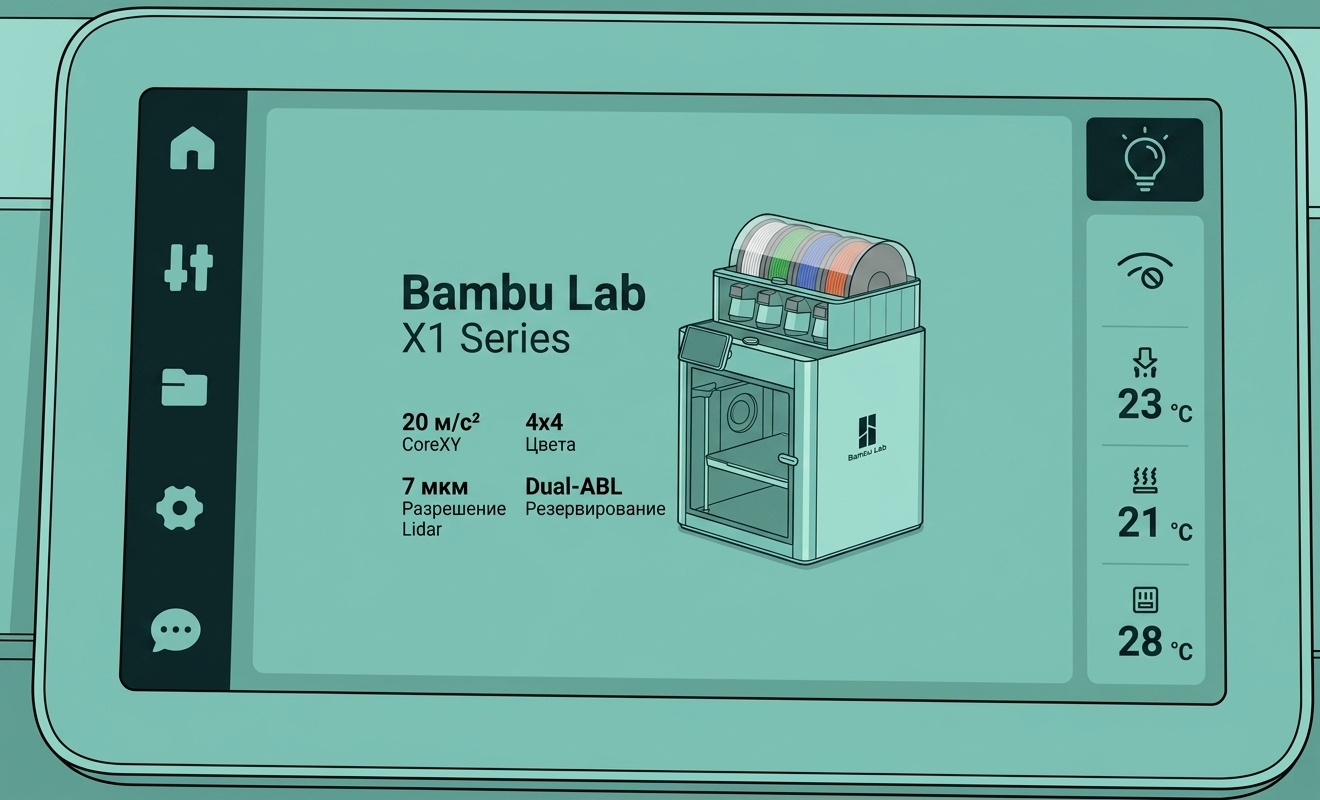

1. Подключите питание к принтеру, включите принтер, и экран должен загореться нормально. Включите светодиодную подсветку и вспомогательный вентилятор охлаждения детали, и убедитесь, что передняя светодиодная подсветка и вентилятор могут нормально включаться и выключаться;

2. Проверьте функцию кнопки сна, нажмите кнопку сна и убедитесь, что экран может выключаться и включаться.

Если тест не удался, пожалуйста, проверьте все соединения снова и попробуйте ещё раз. Если это всё равно не сработает, пожалуйста, свяжитесь с командой сервисного обслуживания Bambu Lab.

Шаг калибровки после операции

После этой операции выполните процедуру калибровки, чтобы убедиться, что всё работает как ожидается.
