Рамка стойки индукционного хотенда
Рамка стойки индукционного хотенда служит механической основой всей системы, обеспечивая высокую жесткость и точные посадочные места для крепления платы управления индукционным хотендом, стыковочных компонентов и двигателей. Она обеспечивает долгосрочную геометрическую стабильность системы при частом переключении хотендов и высокоскоростном движении.
Когда использовать это руководство
- Рамка повреждена.
- Техническая поддержка Bambu Lab рекомендует заменить деталь.
Необходимые инструменты и материалы
- Отвертка H2.0
- Отвертка H1.5
- Пинцет
- Коробка для винтов (опционально)
Этот процесс замены включает большое количество винтов. Чтобы избежать потери или путаницы с винтами, рекомендуется заранее подготовить коробку для хранения винтов для сортировки и удобного поиска в дальнейшем.
Предупреждение о безопасности
Крайне важно отключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и создающему угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть при контакте друг с другом, другими металлическими частями или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.
Снимите сборку стойки Vortek.

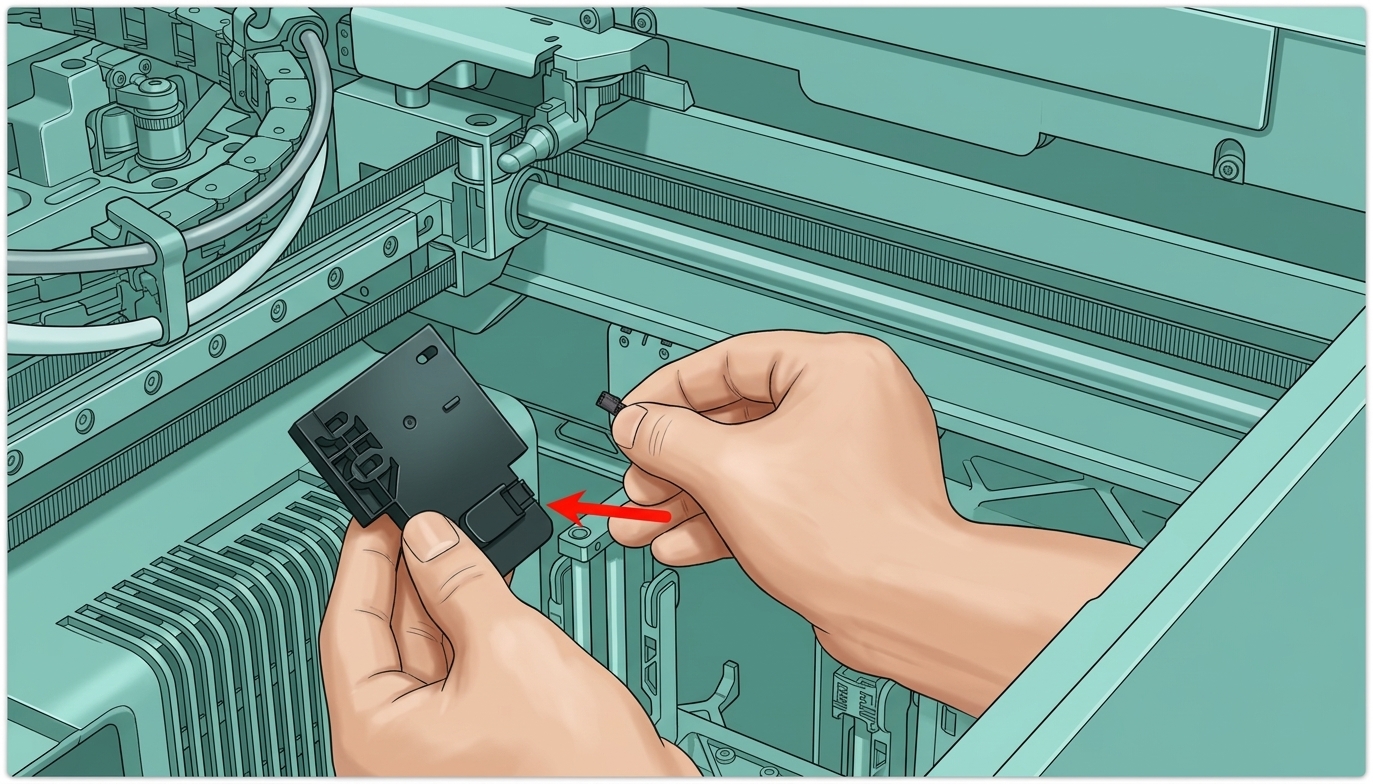

1. Снимите привод защелки Vortek.

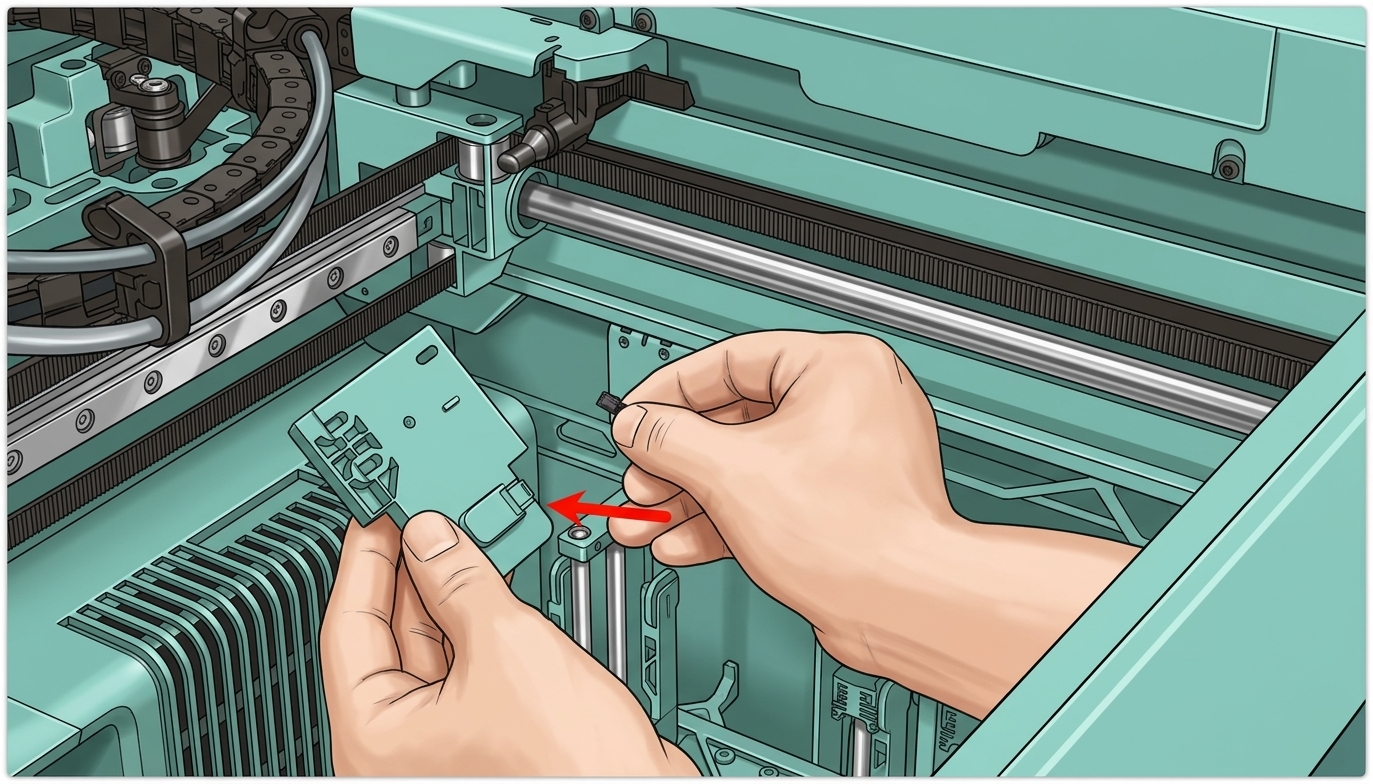

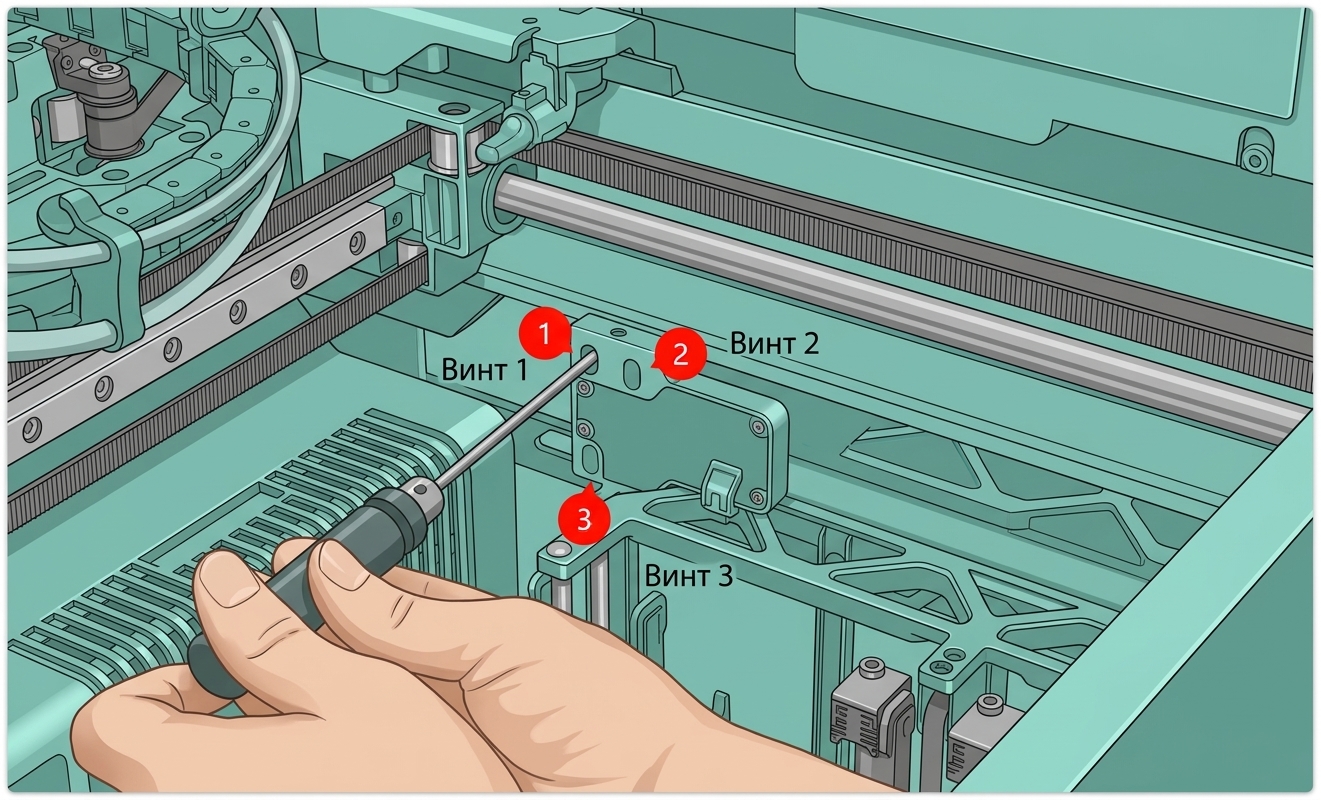

Используйте шестигранный ключ 2.0 мм, чтобы снять три крепежных винта и освободить сборку. Затем аккуратно отсоедините шлейф, как показано.
 |
 |
Для подробных шагов замены обратитесь к вики: Руководство по замене привода защелки для H2C

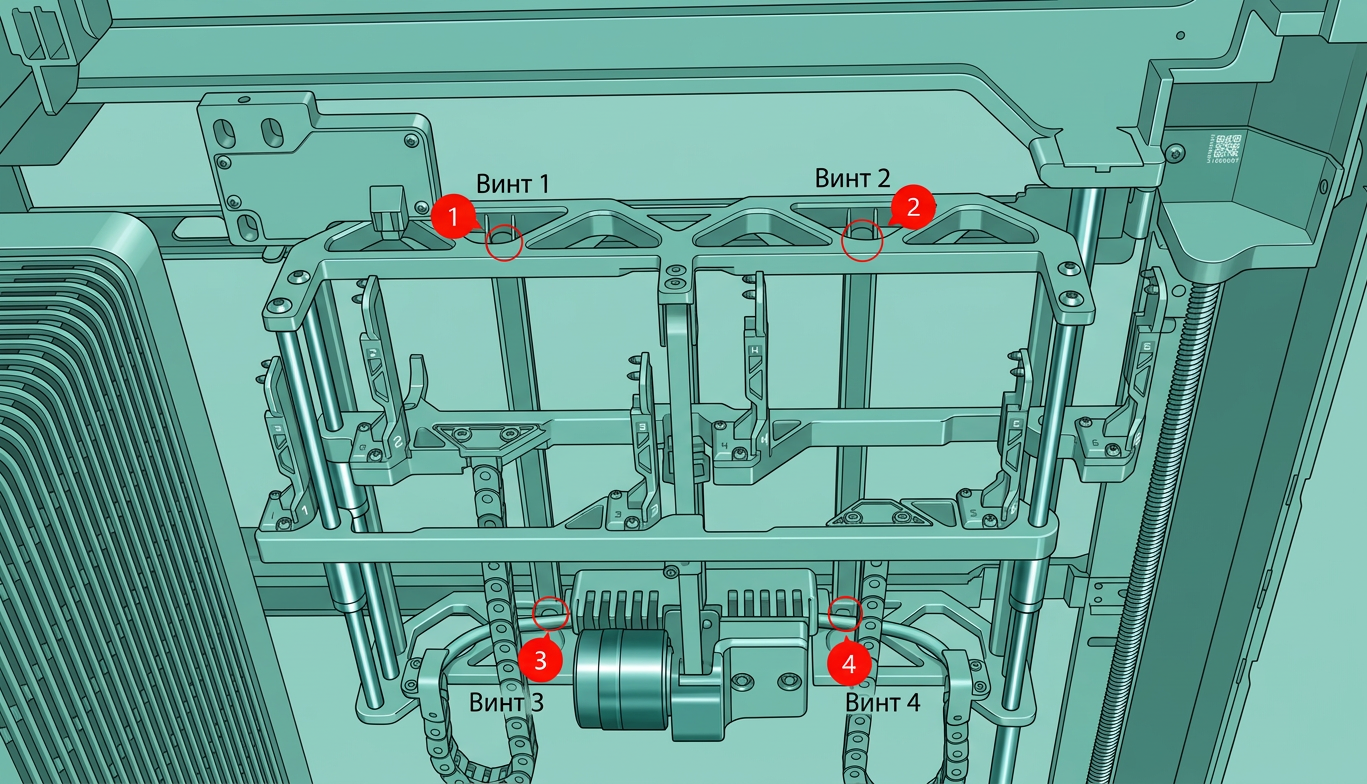

2. Снимите сборку стойки Vortek.
 |
 |
Для подробных шагов замены обратитесь к вики: Руководство по замене сборки стойки для H2C
3. Снимите аксессуары со сборки сменщика Vortek.
Согласно материалам вики, удалите следующие комплектующие из сборки обменника:

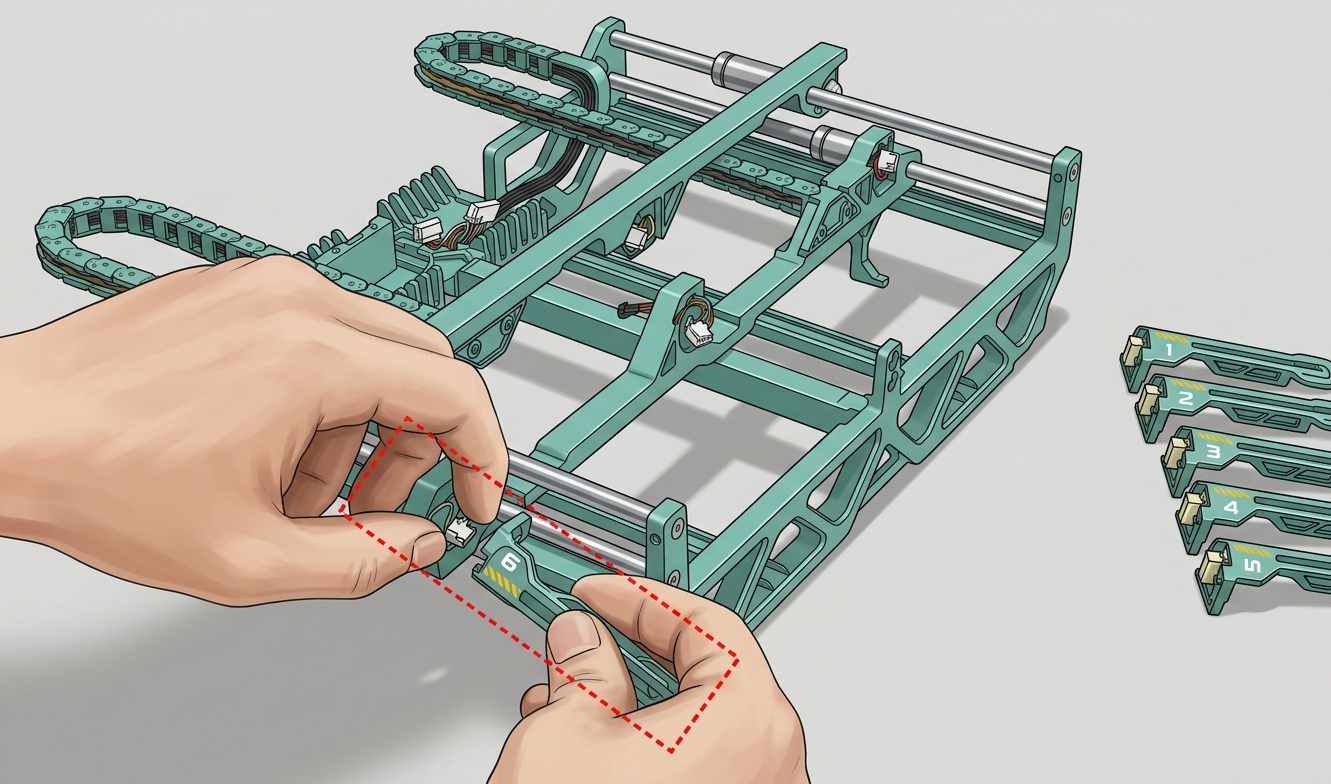

- Удалите сборку док-станции Vortek: Руководство по замене сборки док-станции индукционного хотенда для H2C

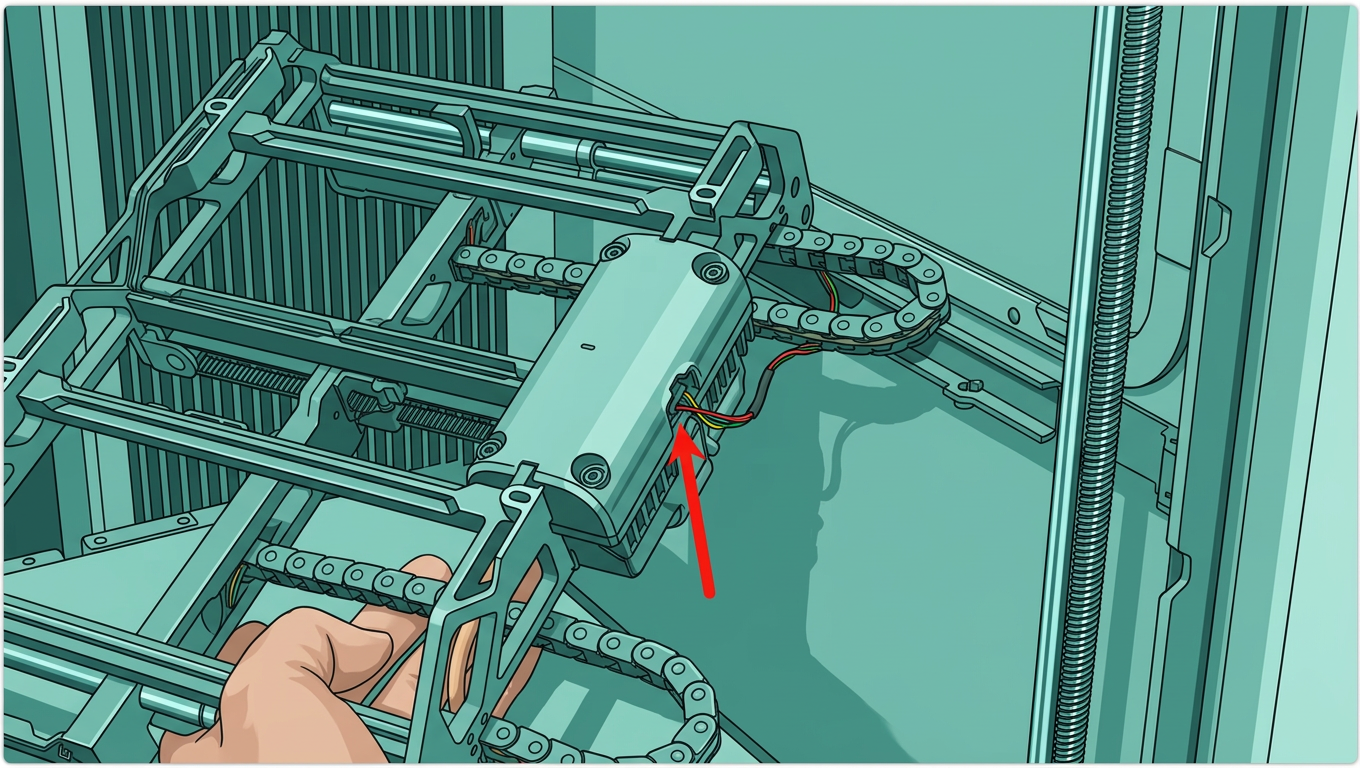

- Удалите сборку ремня стойки Vortek: Руководство по замене сборки ремня стойки индукционного хотенда для H2C

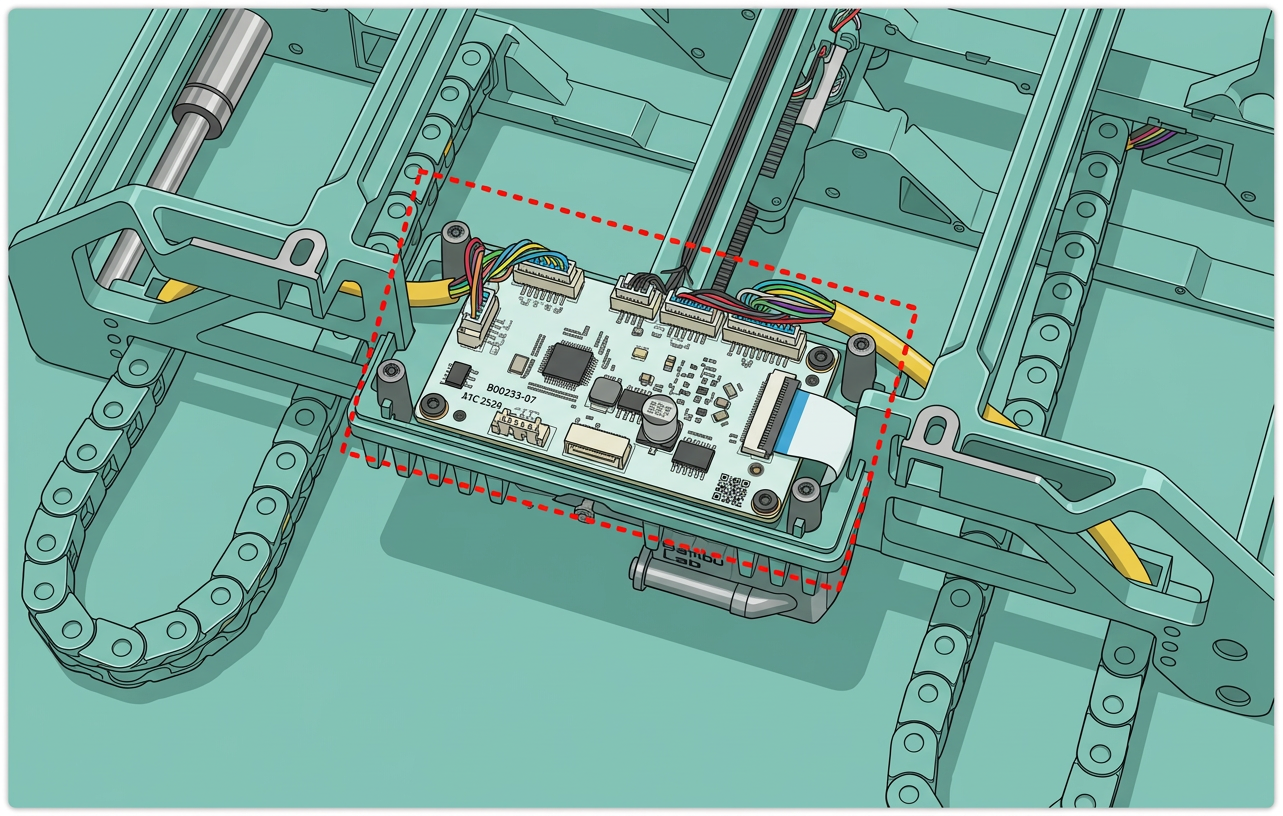

- Удалите плату управления стойки Vortek: Руководство по замене платы управления стойки индукционного хотенда для H2C
Установите новую раму Vortek.

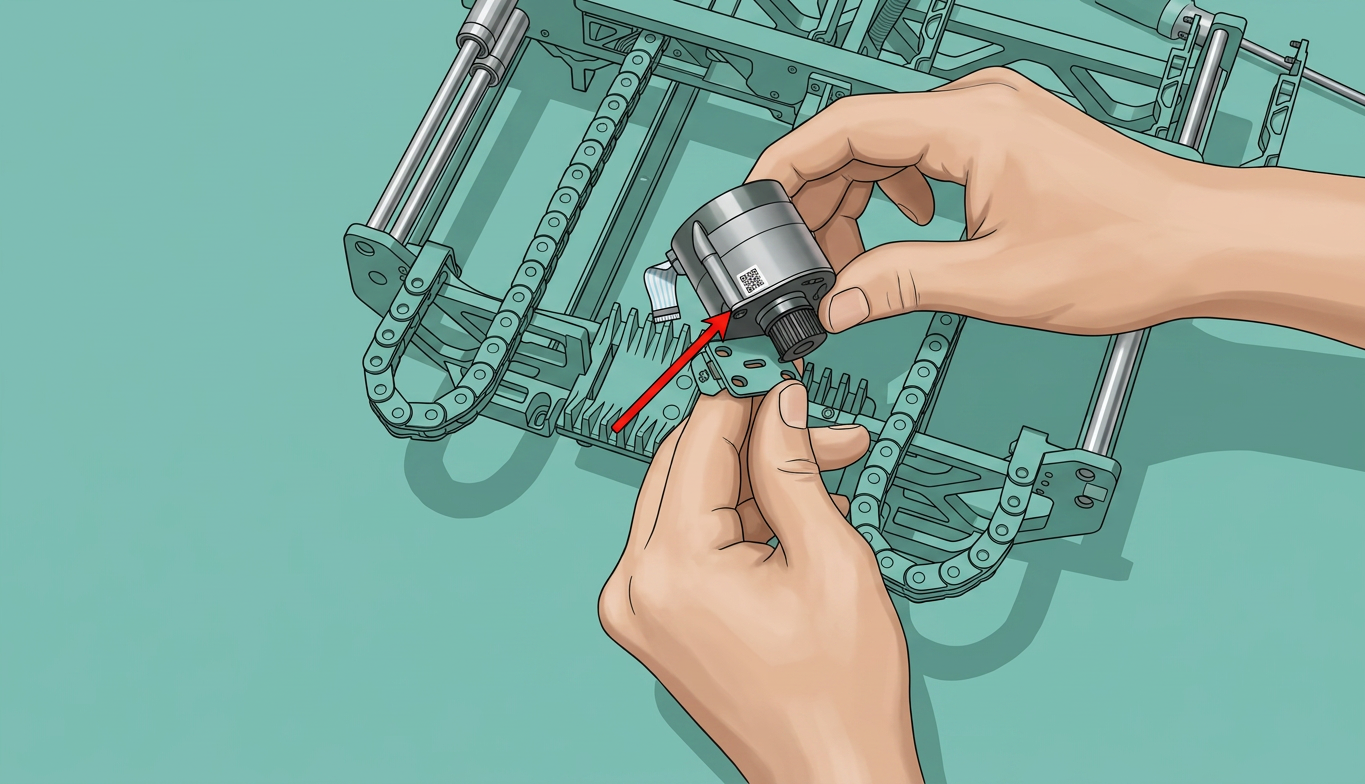

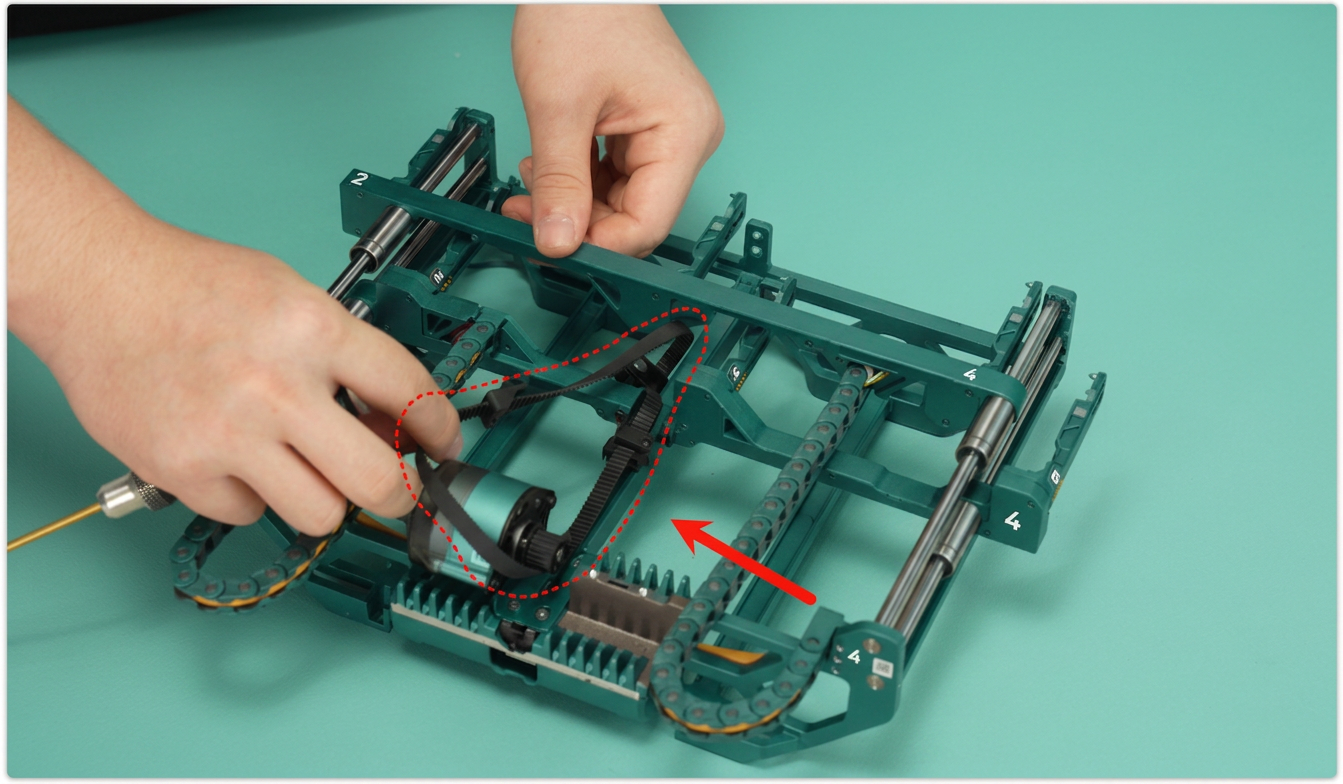

1. Установите комплектующие на новую раму Vortek.
Согласно вики, установите следующие комплектующие на сборку обменника Vortek:
- Установите сборку опоры Vortek: Руководство по замене сборки док-станции индукционного хотенда для H2C
- Установите сборку ремня Vortek: Руководство по замене сборки ремня стойки индукционного хотенда для H2C
- Установите плату управления торцевой рамы Vortek: Руководство по замене платы управления стойки индукционного хотенда для H2C

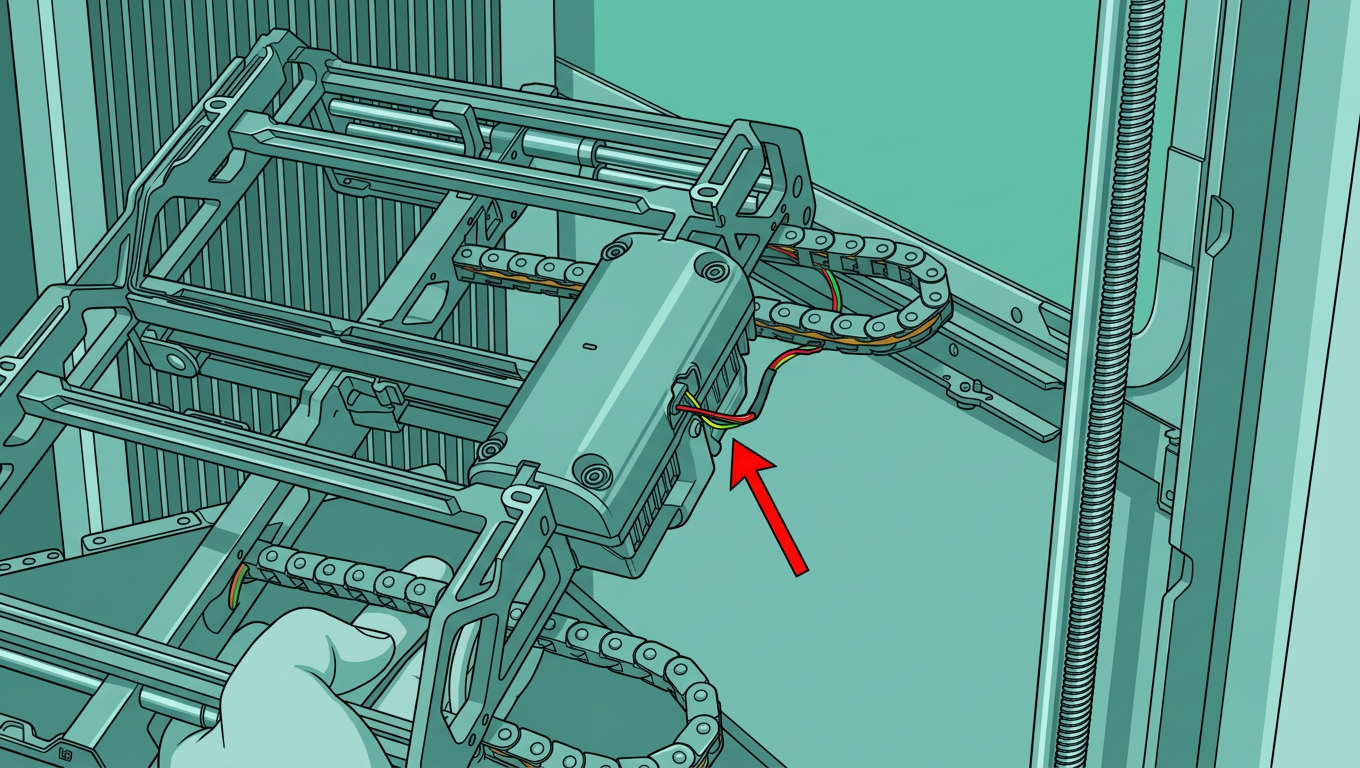

2. Установите сборку стойки индукционного хотенда на H2C.
 |
 |
Для подробных шагов замены обратитесь к вики: Руководство по замене сборки стойки индукционного хотенда для H2C
3. Установите привод защелки Vortek.
 |
 |
Не перетягивайте винты, так как это может создать чрезмерное натяжение на кабелях и вызвать ошибки связи.
Для подробных шагов замены обратитесь к вики: Руководство по замене привода защелки индукционного хотенда для H2C
Калибровка сборки рамы Vortek
После повторной сборки рамы Vortek необходимо выполнить калибровку для обеспечения точности работы. Следуйте шагам ниже:

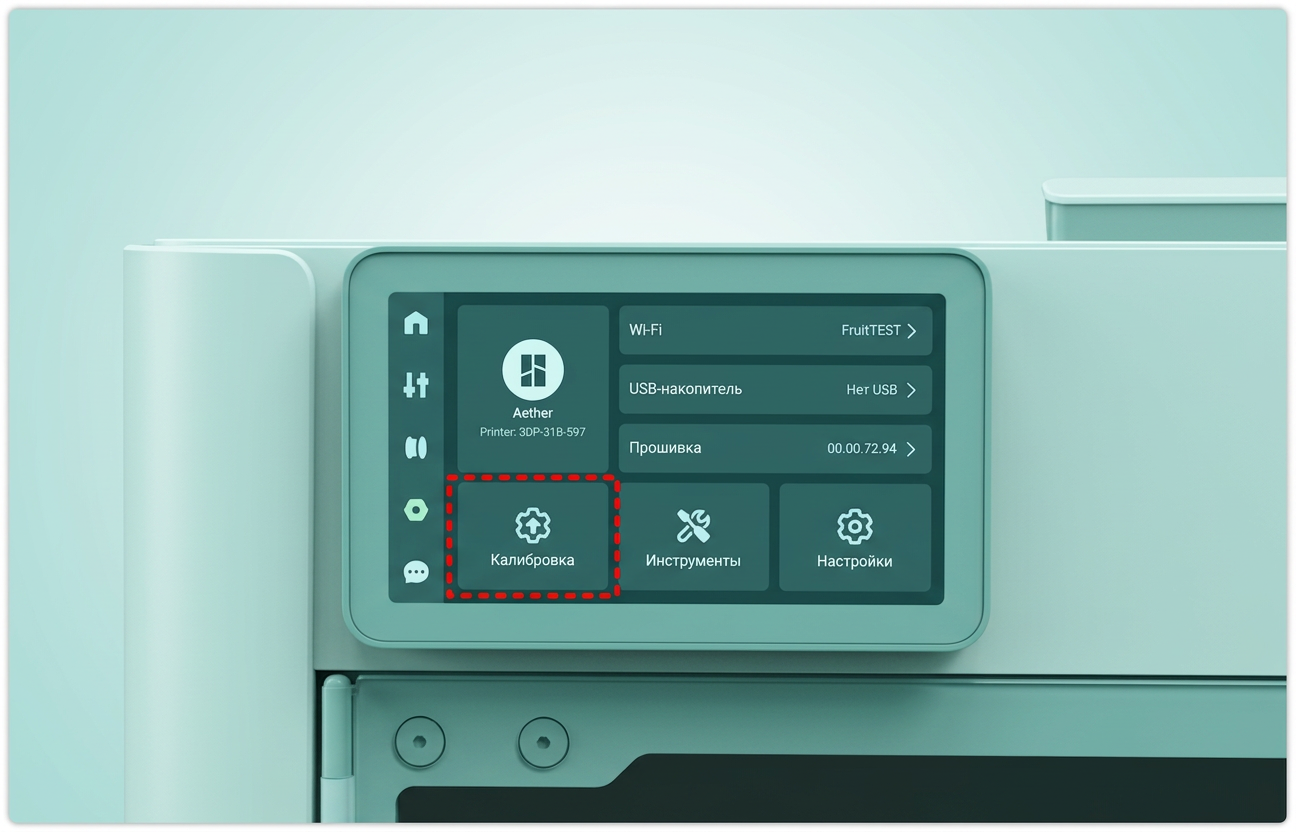

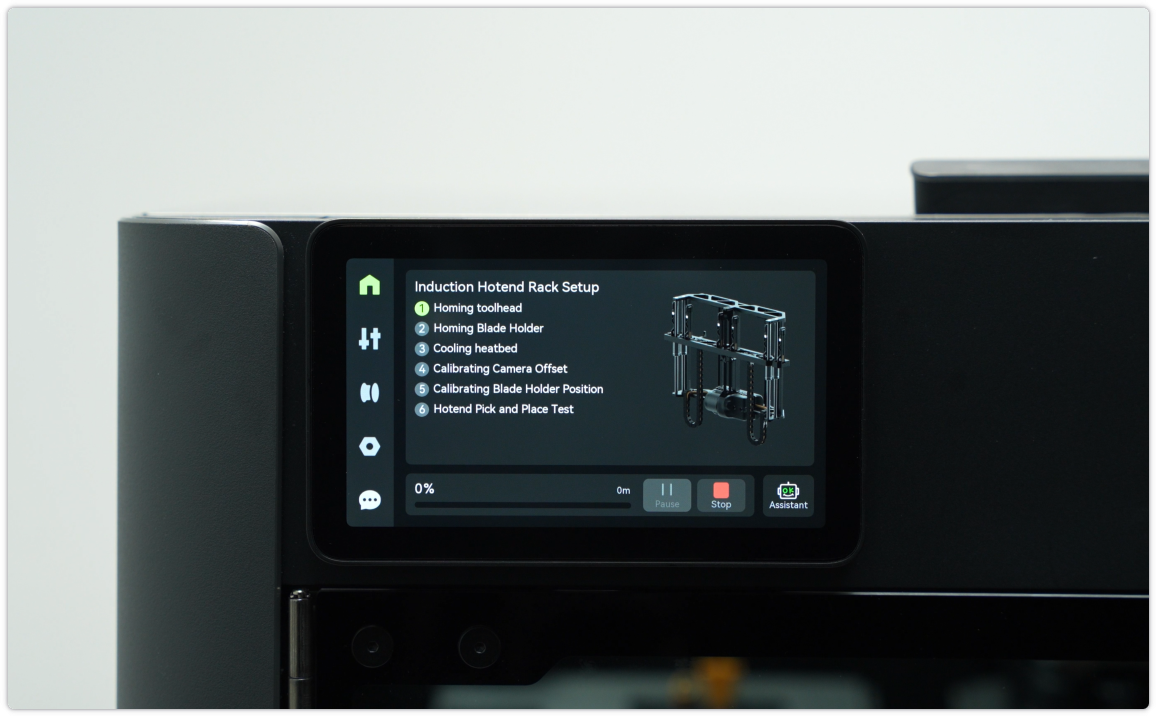

- На экране принтера нажмите кнопку настроек в левой боковой панели. Войдите в интерфейс "калибровка" и выберите "Инициализация сборки рамы индукционного хотенда".
 |
 |
- Нажмите кнопку «Запуск», и обменник Vortek автоматически выполнит стандартный процесс инициализации.
Инструкция по устранению неполадок: Если во время инициализации возникает ошибка или сбой выполнения, скорее всего, отклонение при установке сборки рамы индукционного хот-энда превышает допустимый диапазон. Пожалуйста, обратитесь к Руководству по калибровке ручного положения хот-эндов Vortek для H2C, чтобы повторно откалибровать ручное положение. После завершения вы можете снова попробовать операцию инициализации.
Проверка работоспособности
Подключите питание и включите принтер, чтобы проверить, успешно ли происходит смена хот-эндов Vortek.
