Актуатор защелки хотенда с индукционным приводом
Актуатор защелки хотенда с индукционным приводом (также называемый «сборкой разблокировки ручки») — это основной компонент, отвечающий за функцию блокировки и разблокировки хотенда. Он механически управляет зацеплением и освобождением хотенда.
Когда использовать это руководство
- Если произошла механическая поломка, препятствующая корректной работе функции разблокировки/блокировки.
- Замена рекомендуется технической поддержкой Bambu Lab.
Необходимые инструменты и материалы
- Отвертка H2.0
- Новый актуатор защелки хотенда с индукционным приводом
Видеоинструкция
Снятие старого актуатора защелки хотенда с индукционным приводом

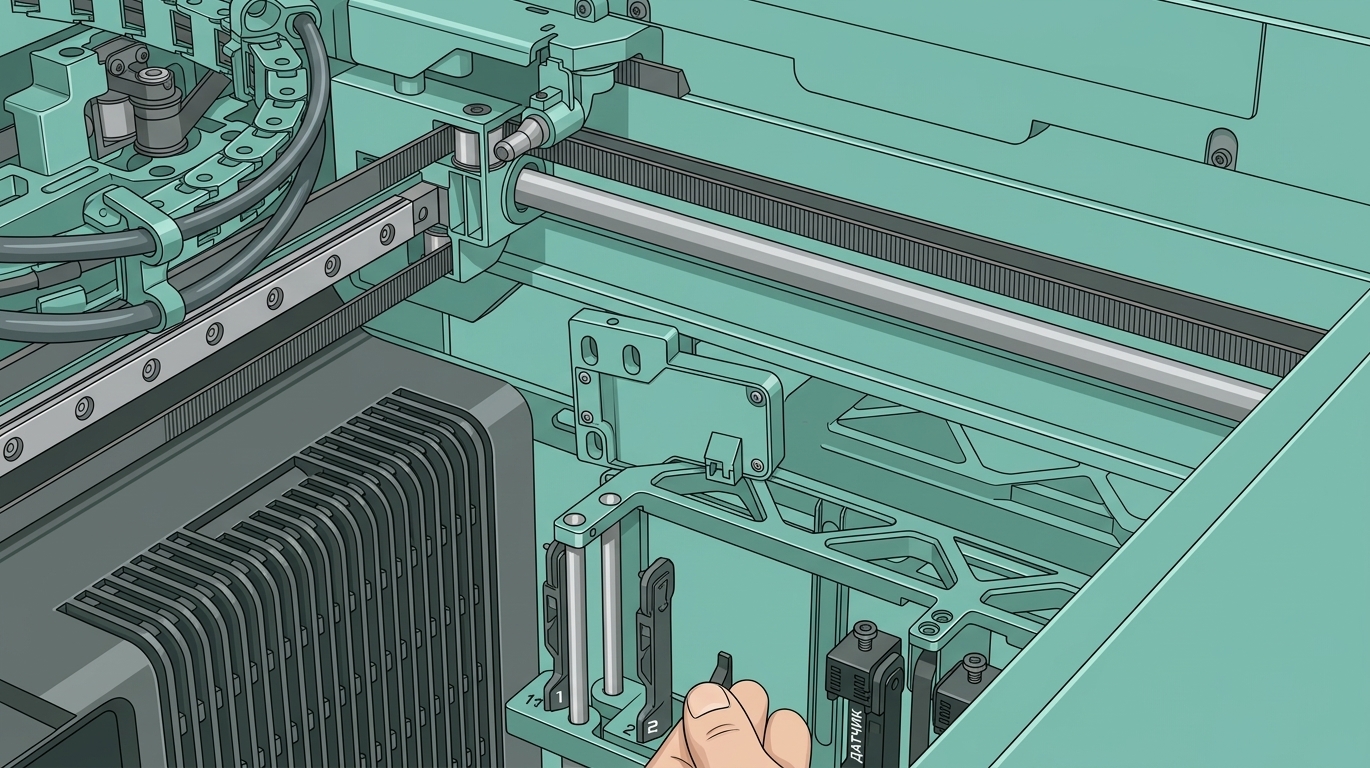

Шаг 1: Переместите сборку инструментальной головки назад

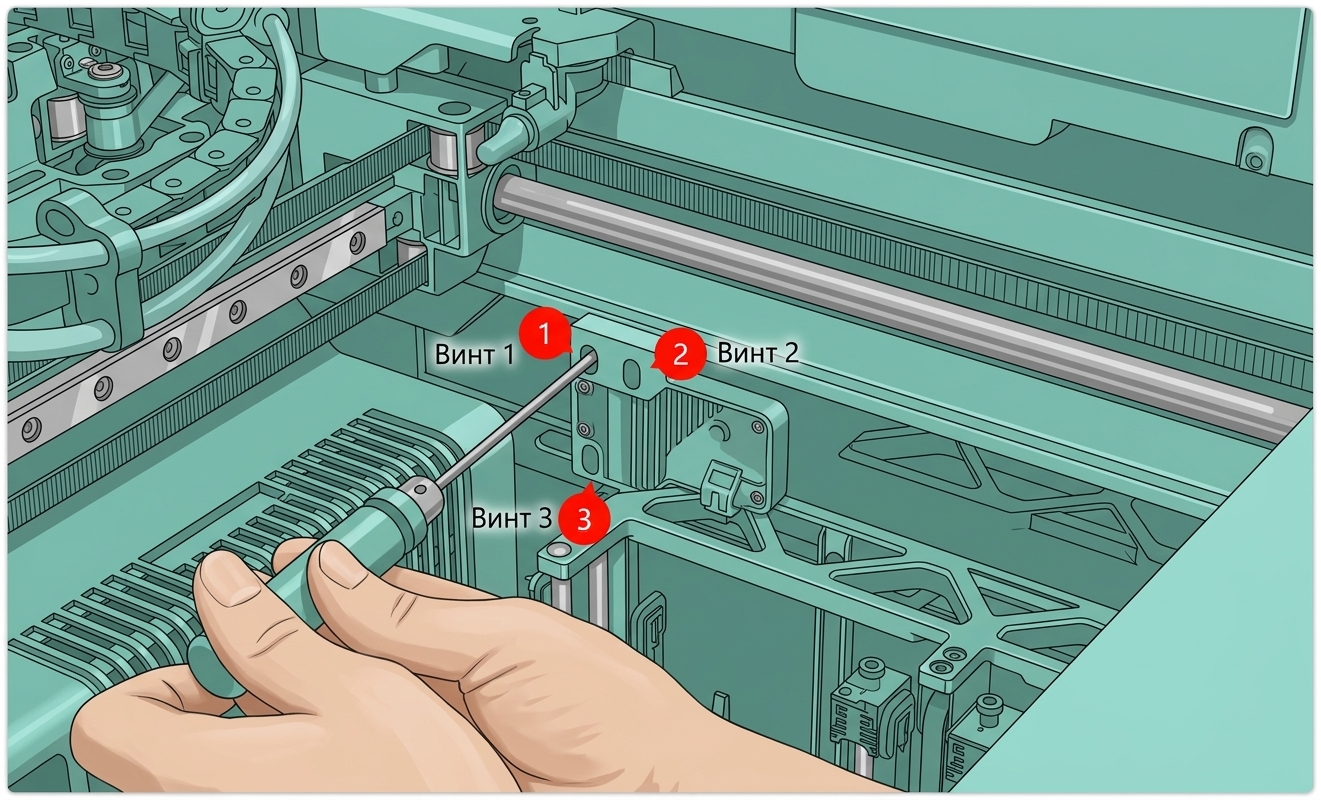

Перед началом работы переместите сборку инструментальной головки назад, чтобы избежать помех при разборке и сборке. Затем с помощью отвертки H2.0 открутите три фиксирующих винта.

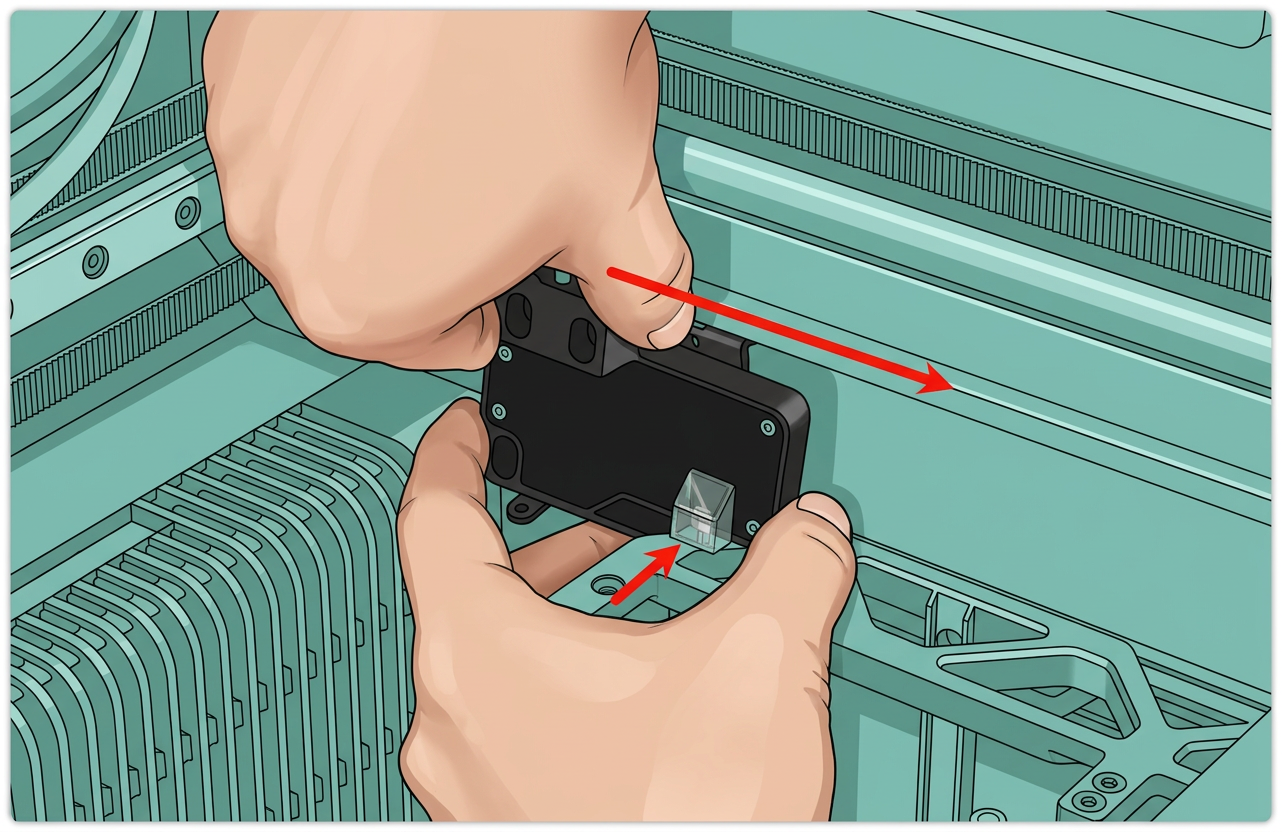

Шаг 2: Разблокируйте актуатор защелки хотенда с индукционным приводом

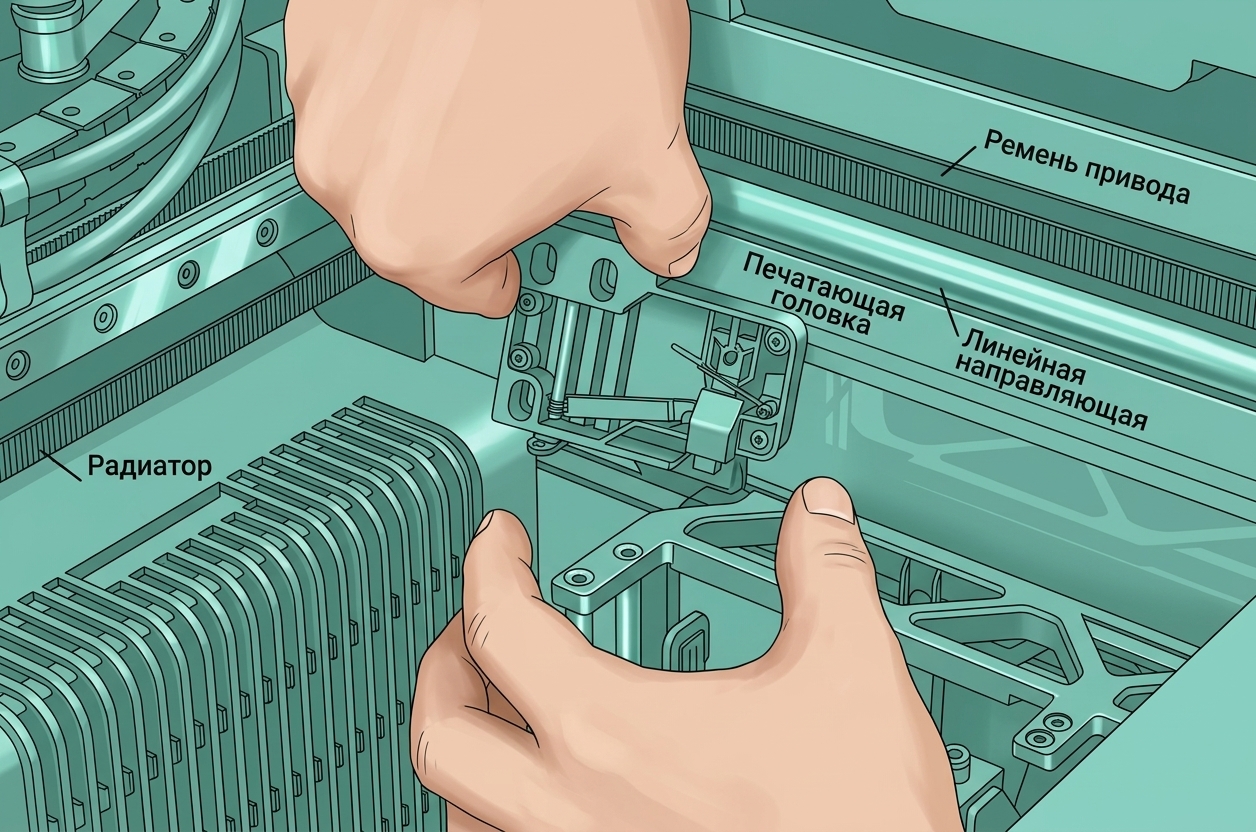

Аккуратно нажмите пальцем на кнопку, указанную стрелкой на компоненте, вверх, и одновременно сдвиньте актуатор защелки хотенда с индукционным приводом горизонтально, чтобы разблокировать компонент. Будьте осторожны, чтобы не повредить соединительный кабель при снятии.
 |
 |

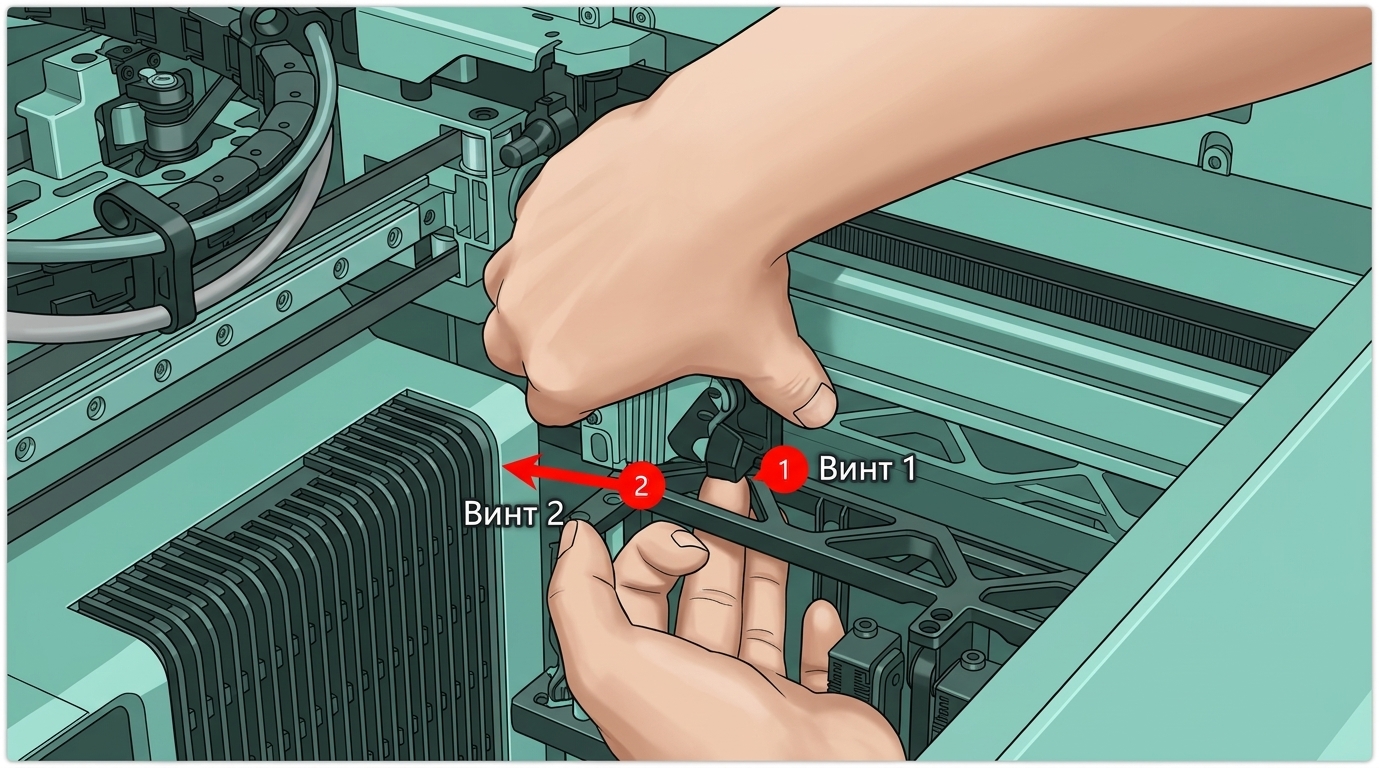

Шаг 3: Переверните его назад и отсоедините разъем
Установка нового актуатора защелки хотенда с индукционным приводом

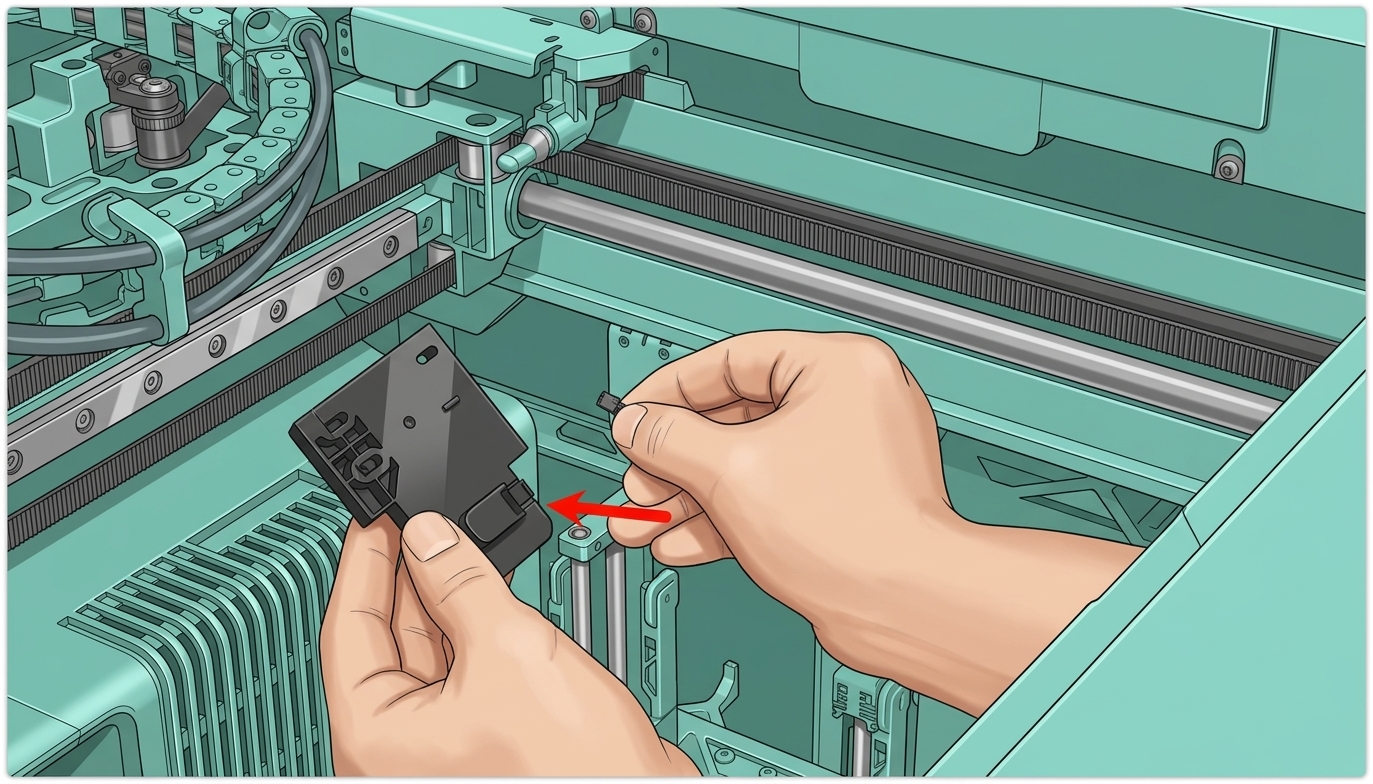

Шаг 1: Вставьте и закрепите кабельный разъем

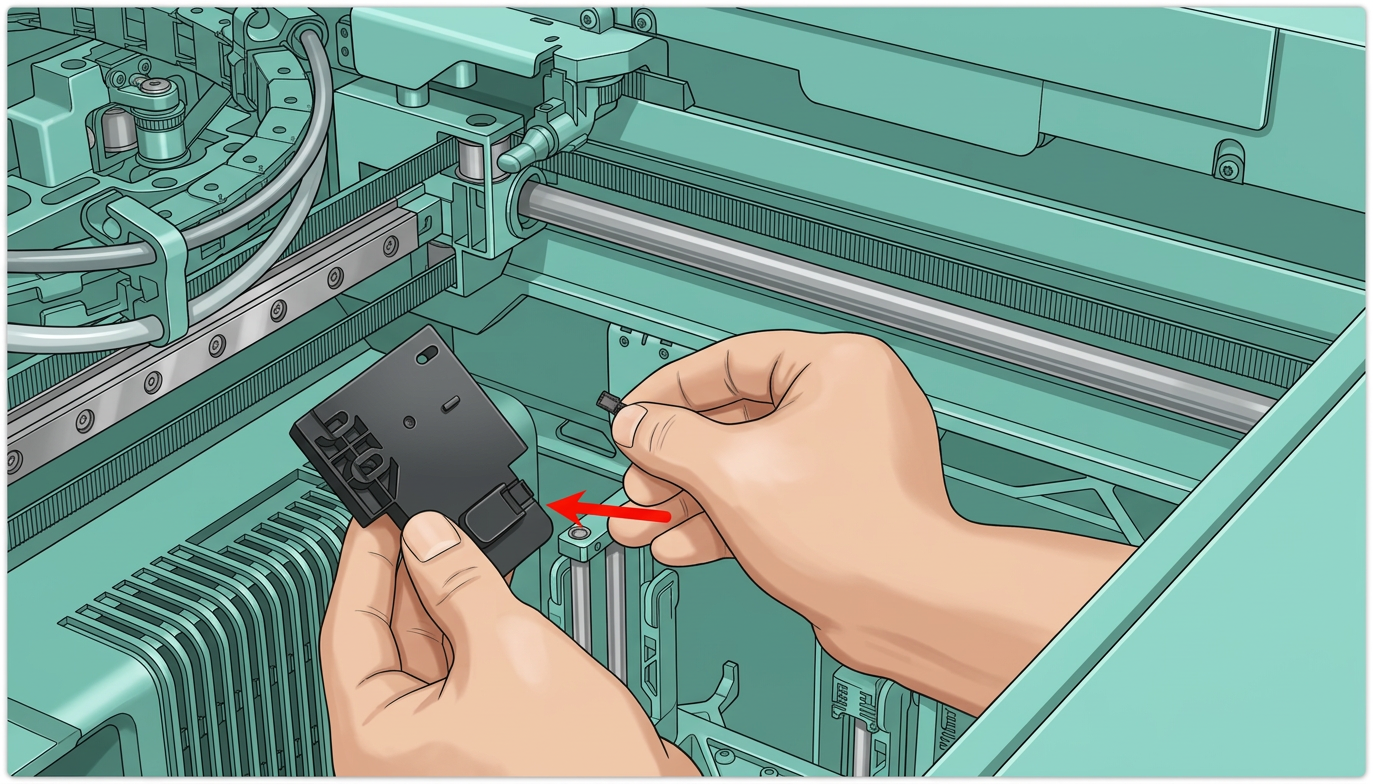

Сначала вставьте кабельный разъем в интерфейс нового компонента актуатора защелки хотенда с индукционным приводом и убедитесь, что он надежно закреплен.
Если кабель недостаточно длинный, аккуратно вытяните его из поперечной балки. Перед отправкой с завода излишки кабеля обычно укладывают внутрь поперечной балки для эстетичности.
Шаг 2: Вставьте сборку хотенда с индукционным приводом в держатель хотенда

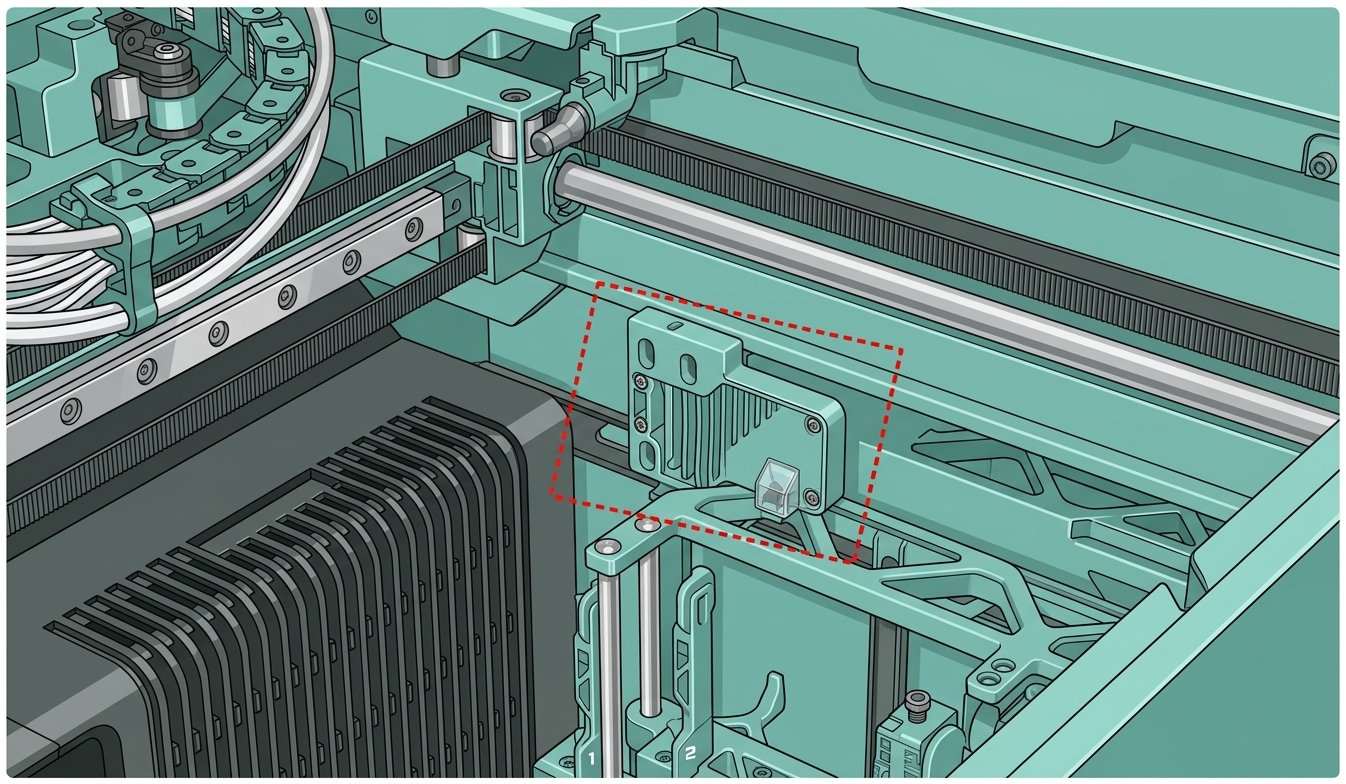

Как показано на рисунке ниже, вставьте индукционный хотенд-модуль в держатель хотенда слева направо.
 |
 |
При затяжке винтов убедитесь, что соединительные кабели не зажатые и не натянуты, так как это может повлиять на связь.
Шаг 3: Затяните фиксирующие винты

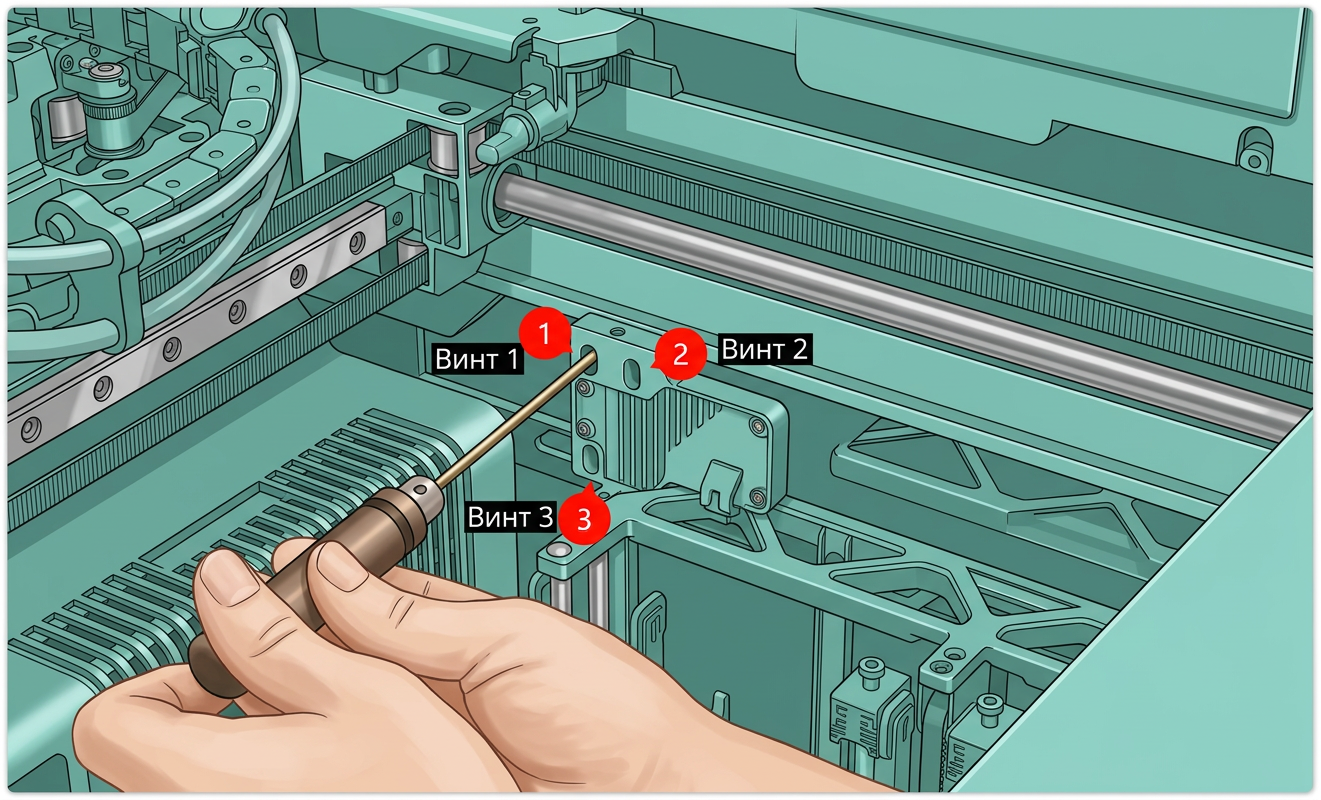

Используйте отвертку H2.0 для затяжки трех фиксирующих винтов. После установки слегка покачайте винты, чтобы убедиться, что они надежно закреплены.
Проверка функциональности

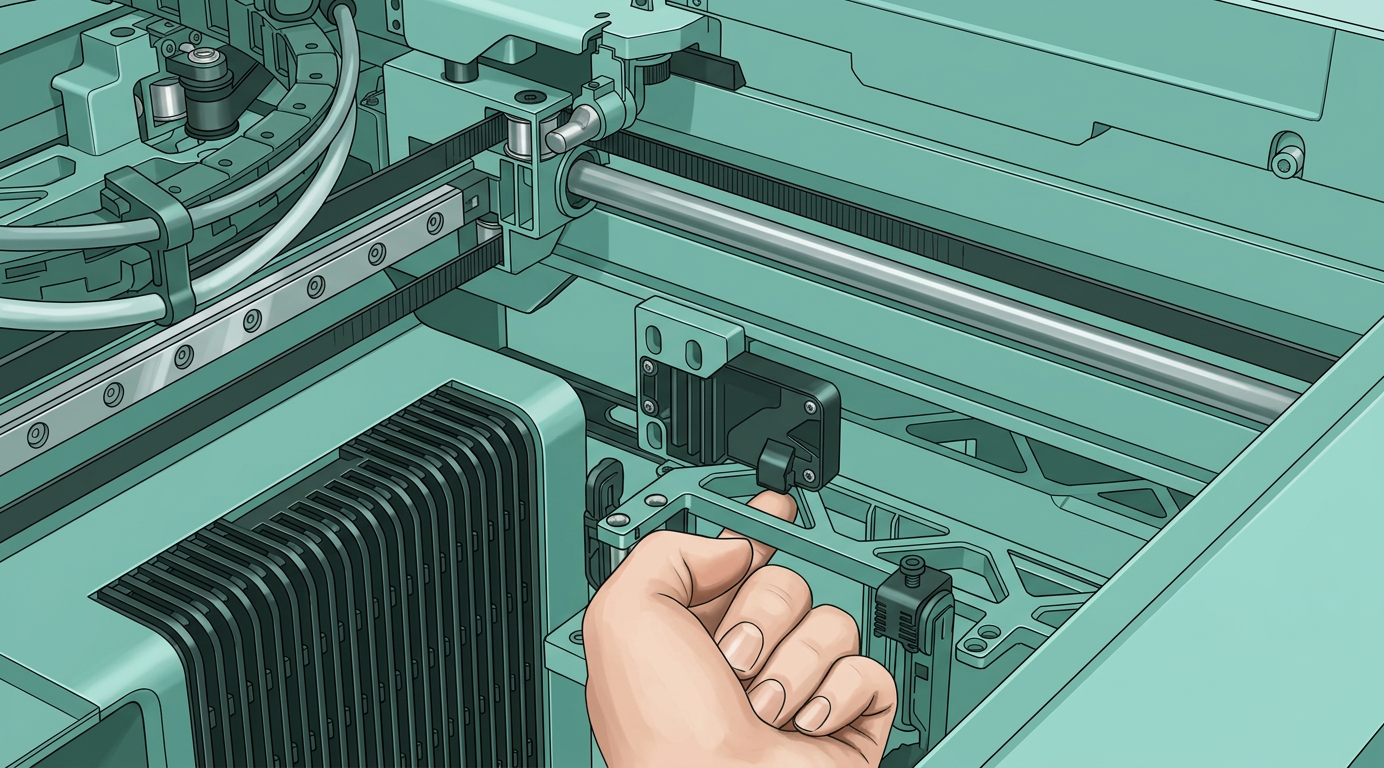

Нажмите кнопку внизу компонента и проверьте, поднимается ли цилиндрический штифт внутри плавно и синхронно без заеданий.
Затем подключите блок питания и включите принтер, чтобы проверить, может ли индукционный нагревательный узел быть корректно активирован и позиционирован.
