Сборка индукционной рамки хотэнда H2C
Когда использовать это руководство
- Рамка хотэнда получила значительные физические повреждения.
- Техническая поддержка Bambu Lab рекомендовала замену.
Необходимые инструменты и материалы
- Отвёртка H2.0
Предупреждение о безопасности
Крайне важноотключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут замкнуть накоротко, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по выполнению этого руководства,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Видеоинструкция
Снятие старой сборки индукционной рамки хотэнда
Шаг 1: Снятие индукционного актуатора защёлки хотэнда

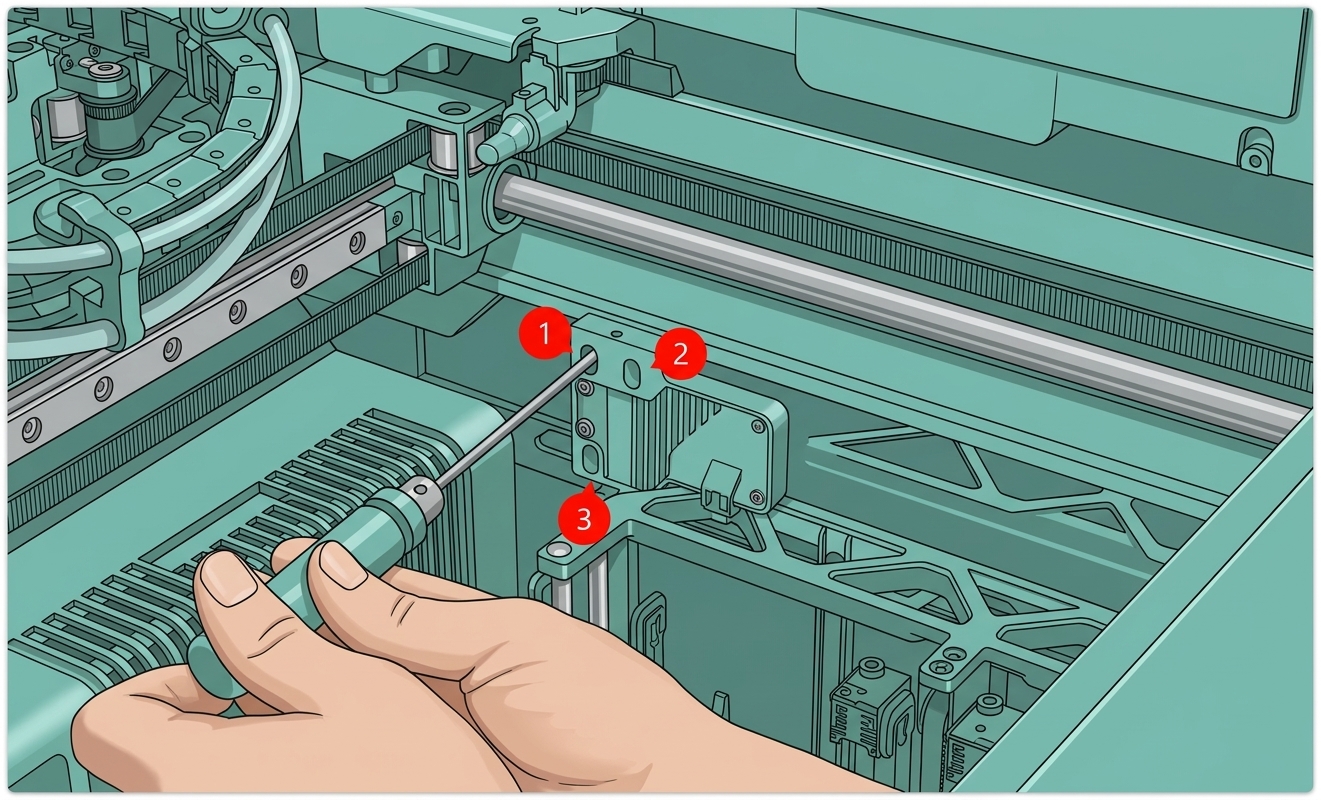

Используйте отвёртку H2.0, чтобы открутить три крепежных винта, отсоедините кабель индукционного актуатора защёлки хотэнда и снимите сборку.
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене индукционного актуатора защёлки хотэнда.
Шаг 2: Снятие сборки индукционной рамки хотэнда

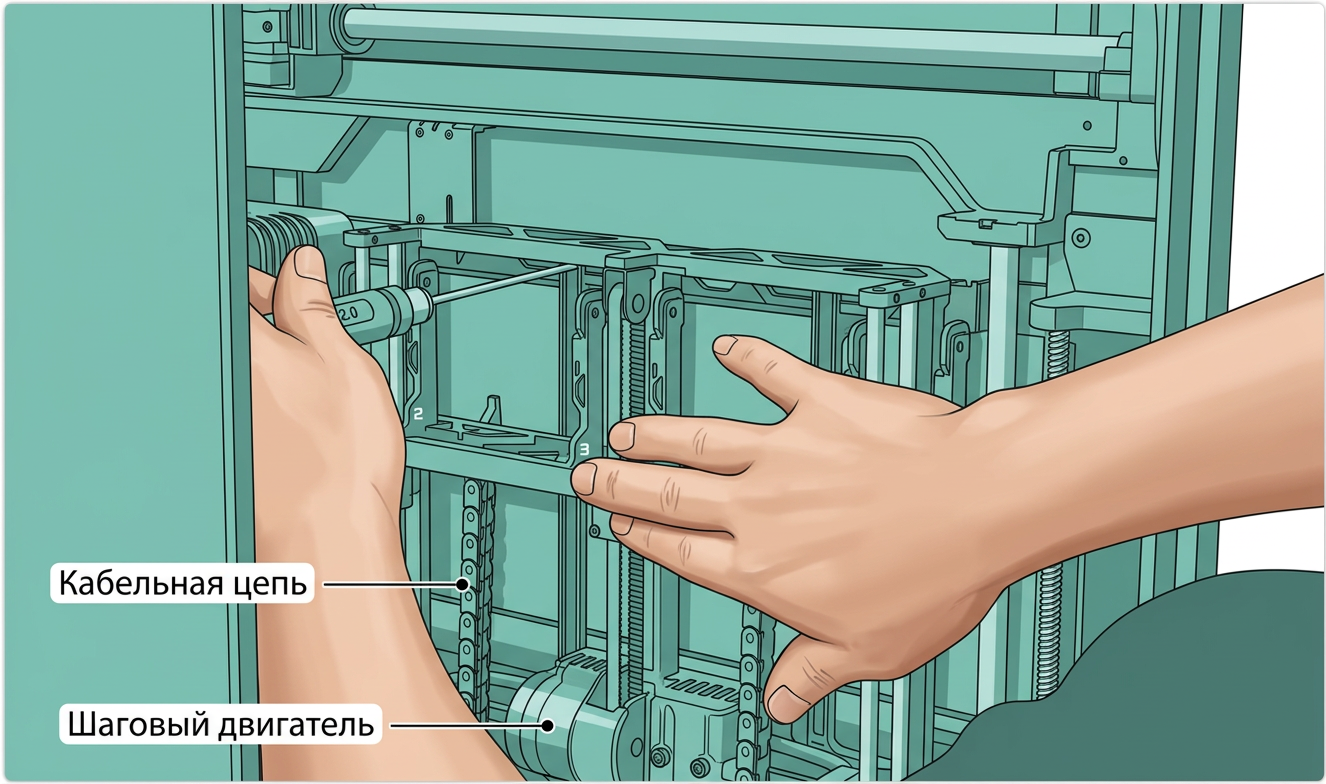

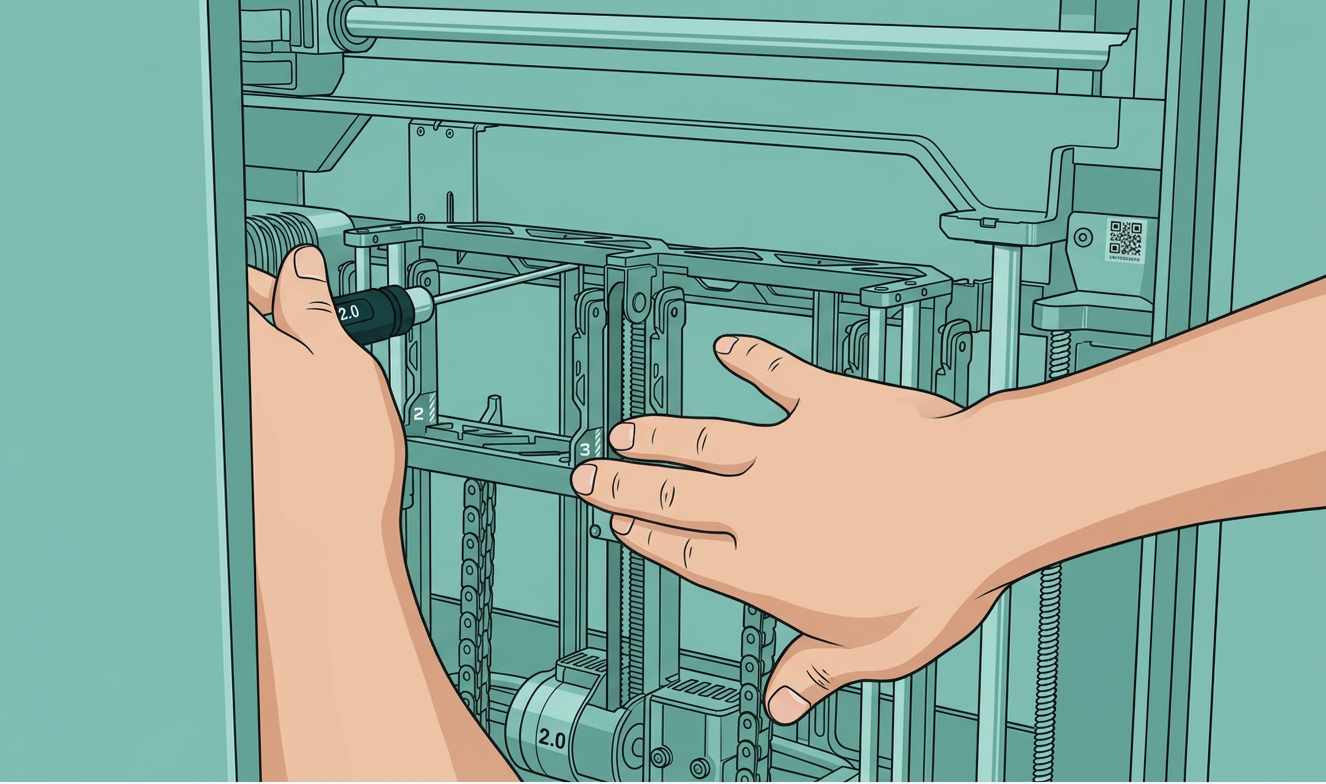

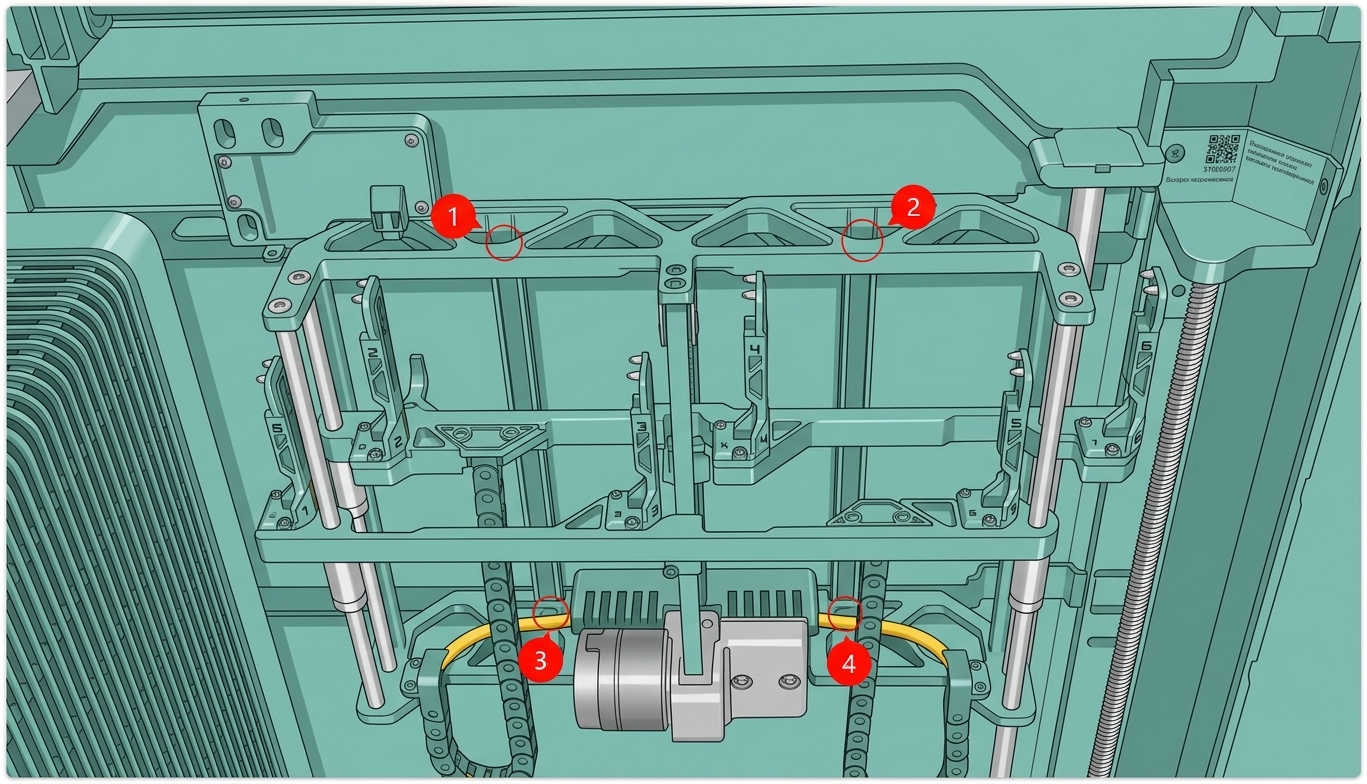

Используйте отвёртку 2.0 мм, чтобы открутить четыре винта, крепящих сборку хотэнда (два сверху и два снизу). При откручивании последнего винта поддерживайте сборку хотэнда, чтобы она не упала.
 |
 |

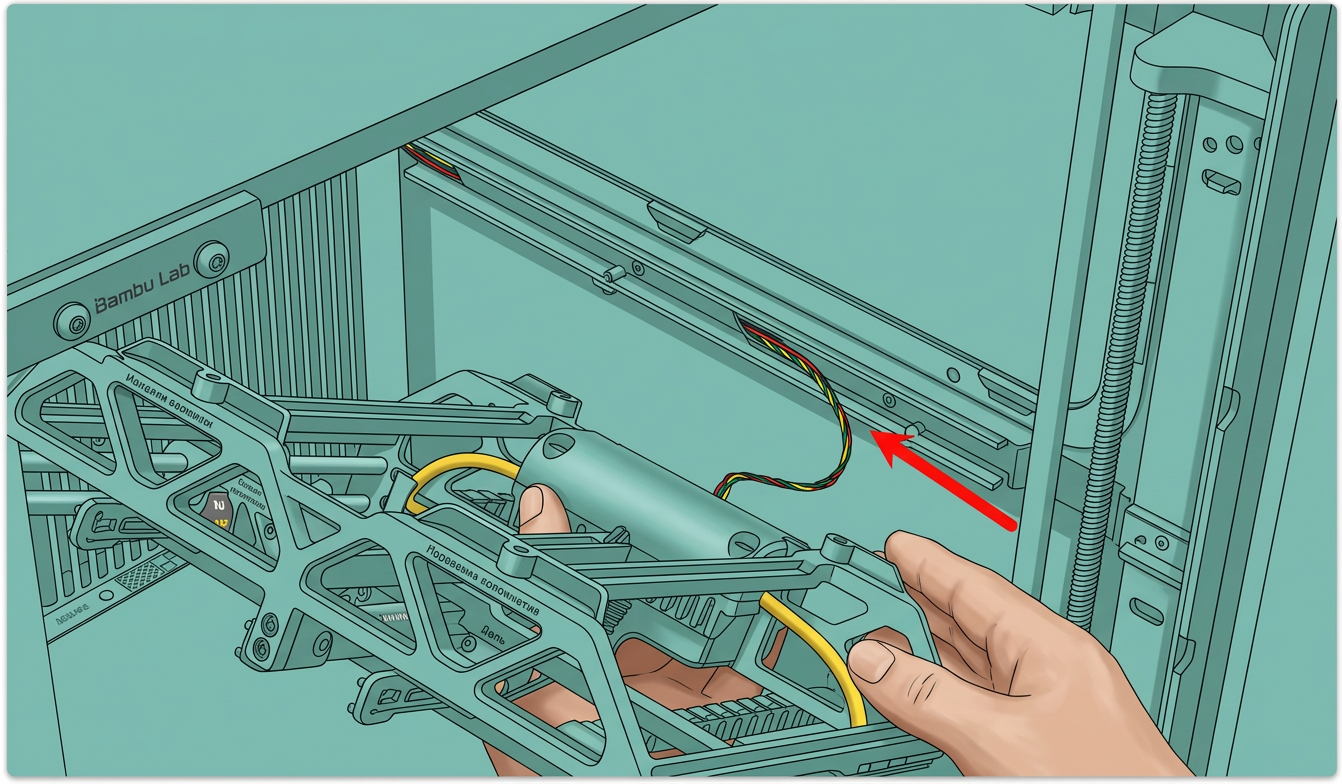

Отсоедините кабели внизу сборки индукционной рамки хотэнда, затем снимите сборку.
Установка новой сборки индукционной рамки хотэнда
Шаг 1: Установка сборки индукционной рамки хотэнда

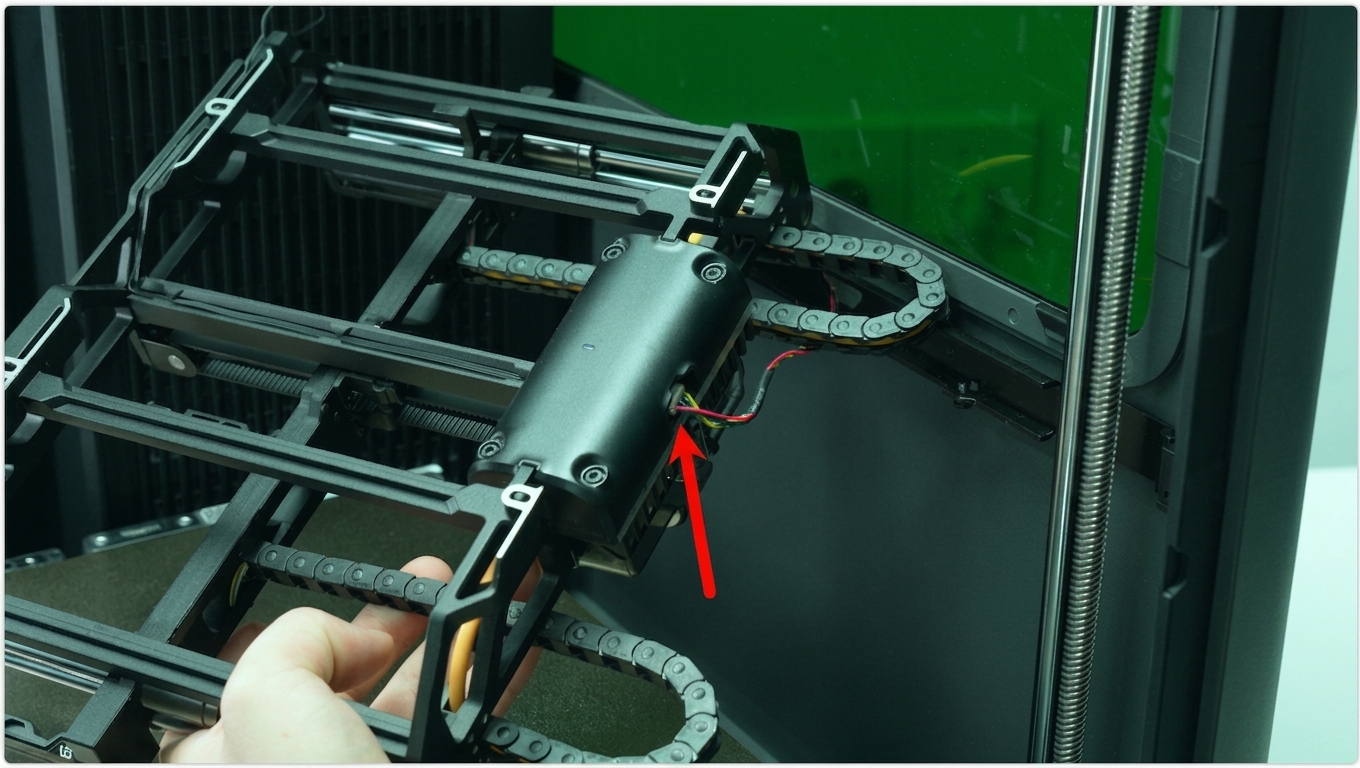

Подключите кабель внизу сборки индукционного хотэнда, затем установите сборку.

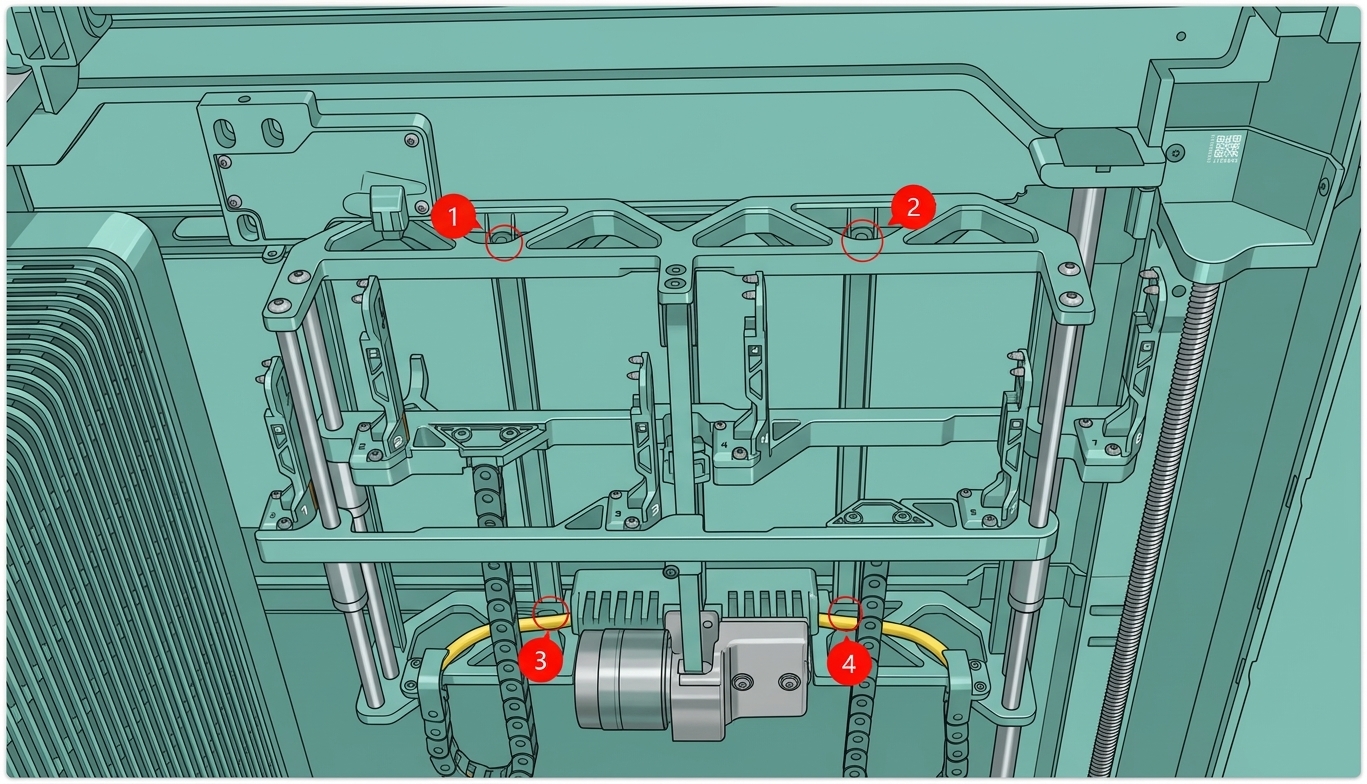

Используйте отвёртку 2.0, чтобы установить четыре винта сверху и снизу на кронштейне сборки хотэнда.
 |
 |
Шаг 2: Установка индукционного актуатора защёлки хотэнда
Подключите кабель индукционного актуатора защёлки хотэнда, затем затяните три крепежных винта отвёрткой 2.0.
 |
 |
При затягивании винтов убедитесь, что кабели не зажатые и не прижаты, так как это может повлиять на передачу сигнала.
Для подробных шагов замены обратитесь к вики:Руководство по замене индукционного актуатора защёлки хотэнда.
Калибровка сборки индукционной рамки хотэнда
После повторной установки сборки хотэнда выполните процедуру калибровки немедленно, чтобы обеспечить точность печати. Шаги следующие:
- На экране принтера нажмите Настройки в левой боковой панели → откройте меню "Калибровка" меню, и выберите "Настройка индукционной рамки хотэнда".
 |
 |
- НажмитеСтарт, и настройка индукционной рамки хотэнда автоматически запустит предустановленный процесс инициализации.
Устранение неполадок:Если во время инициализации возникла ошибка или сбой, вероятно, отклонение установки сборки индукционной рамки хотэнда превышает допустимый допуск. Пожалуйста, обратитесь кРуководство по ручной калибровке позиции индукционной рамки хотэнда H2C"для повторной калибровки позиции вручную. После завершения вы можете снова попробовать операцию калибровки.
Проверка функциональности
Подключите питание и включите принтер, чтобы проверить, что индукционный хотэнд можно поднять и разместить правильно, и что его информация считывается нормально.
