Когда использовать это руководство
Если отклонение высоты индукционной стойки хотенда превышает допустимый диапазон после замены. Это может вызвать ошибку во время процесса инициализации. В этом случае высоту стойки необходимо отрегулировать вручную.
Необходимые инструменты
-
Отвёртка H2.0
Предупреждение о безопасности
ВАЖНО!
Всегдавыключайте и отключайте питаниена принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей зоны.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъёмы или платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Шаги калибровки положения
Шаг 1. Установка калибровочных блоков

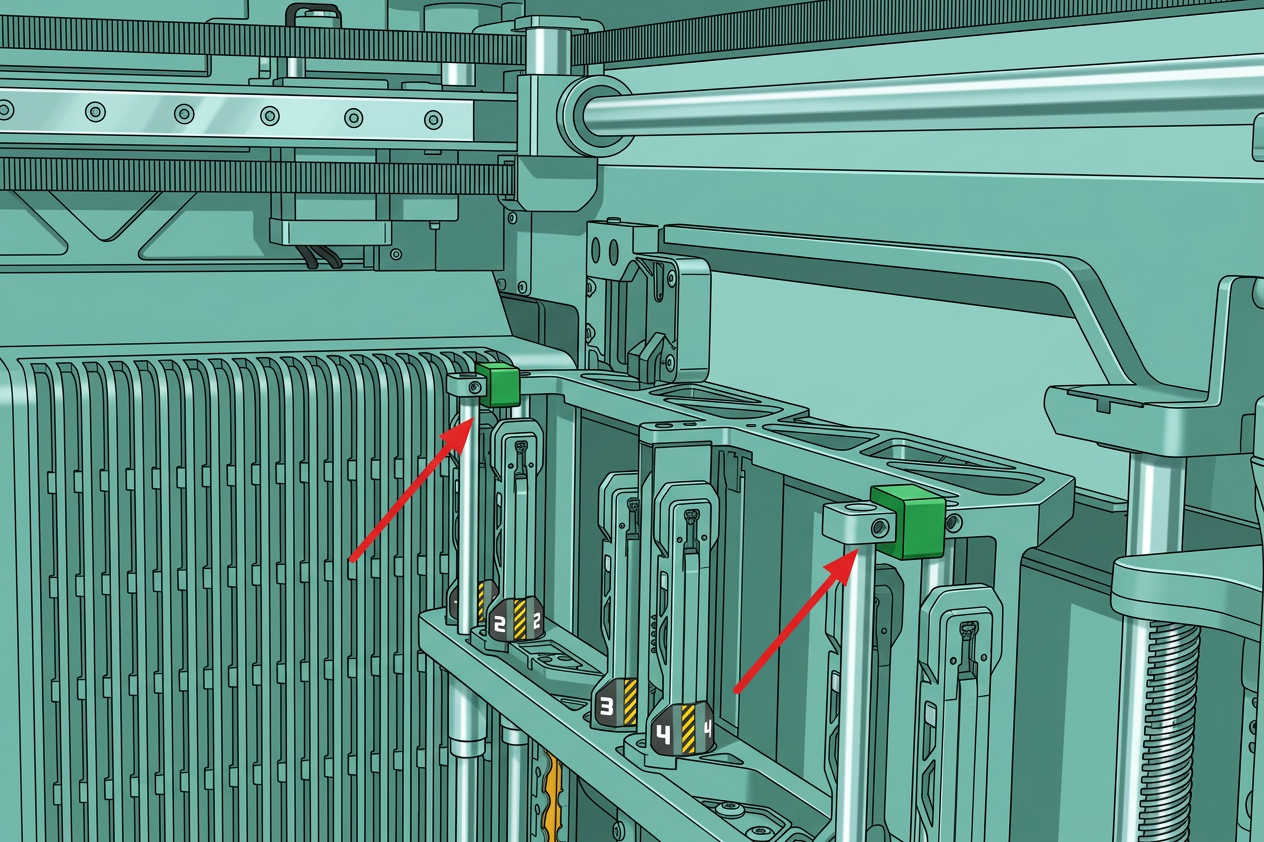

Разместите напечатанный калибровочный блок в двух положениях индукционной стойки хотенда, как показано. Убедитесь, что он установлен надёжно и без люфта.
Шаг 2. Освобождение индукционной стойки хотенда
Используйте шестигранную отвёртку H2.0, чтобы ослабить четыре фиксирующих винта на стороне стойки, пока она не сможет двигаться свободно, не выкручивайте винты полностью.
Шаг 3. Регулировка высоты

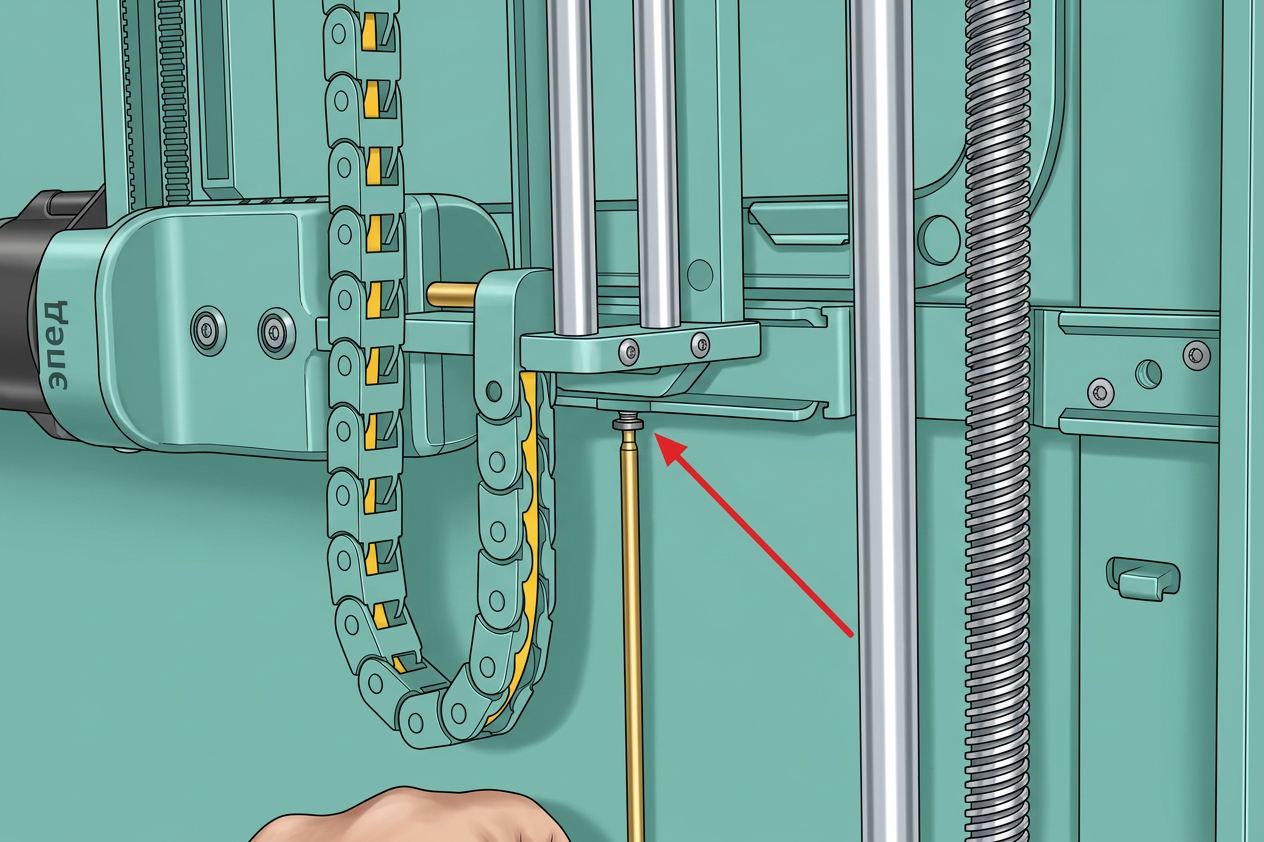

Регулируя два винта внизу стойки, можно изменить её высоту. Затягивание винтов поднимет стойку, а ослабление опустит её.

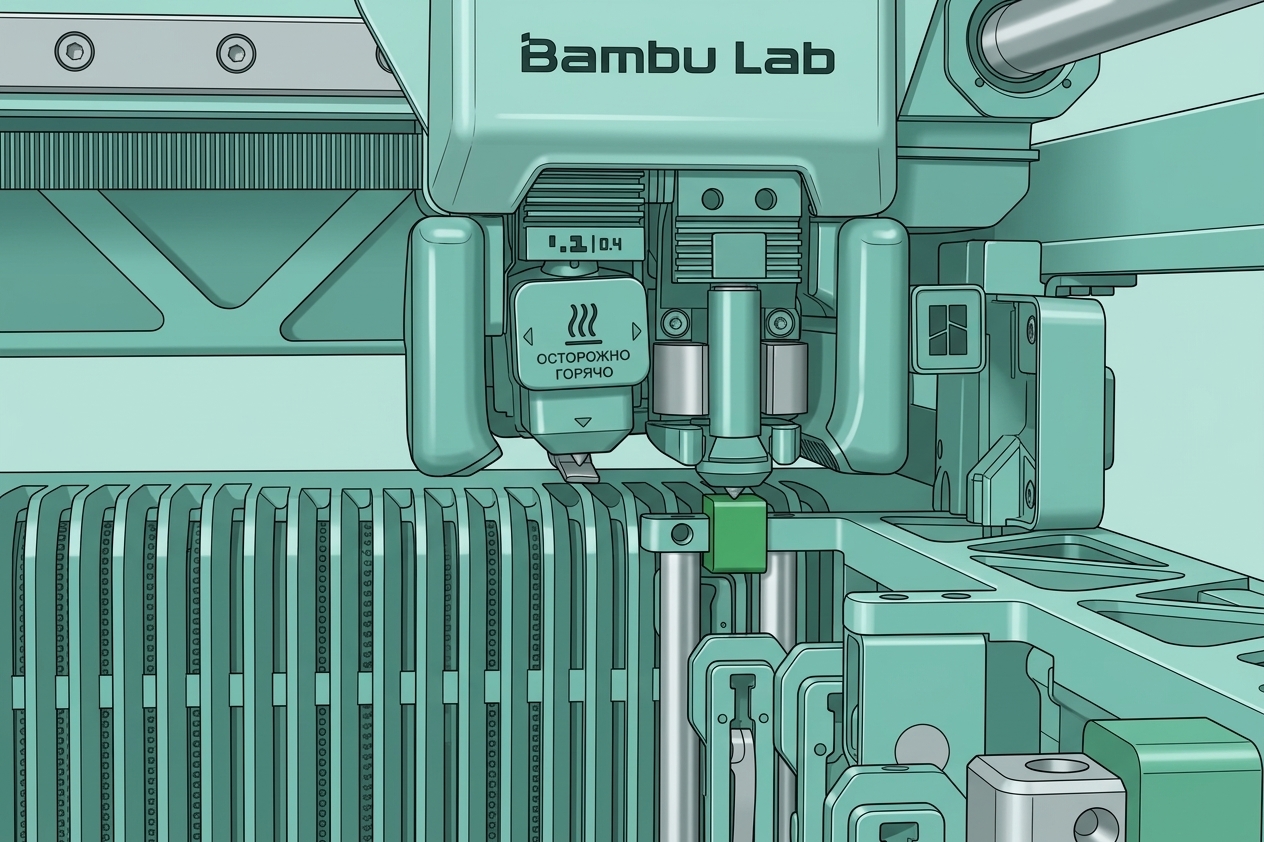

Вручную переместите каретку в положение калибровочного блока, как показано, отрегулируйте передний винт внизу стойки и наблюдайте за контактом между соплом и зелёным регулировочным блоком спереди. Сопло должно едва касаться поверхности регулировочного блока (без зазоров или сжатия).
 |
 |
После регулировки нижнего переднего винта используйте тот же метод для регулировки высоты задней части стойки, убедившись, что сопло едва касается поверхности регулировочного блока. Убедитесь, что передняя часть стойки остаётся на правильной высоте после регулировки заднего винта.
- Не торопитесь и повторяйте регулировку нижних переднего и заднего винтов по мере необходимости, цель — убедиться, что оба напечатанных блока находятся на оптимальной высоте от индукционного хотенда.
Шаг 4. Затяните верхние винты стойки и снимите калибровочные блоки.

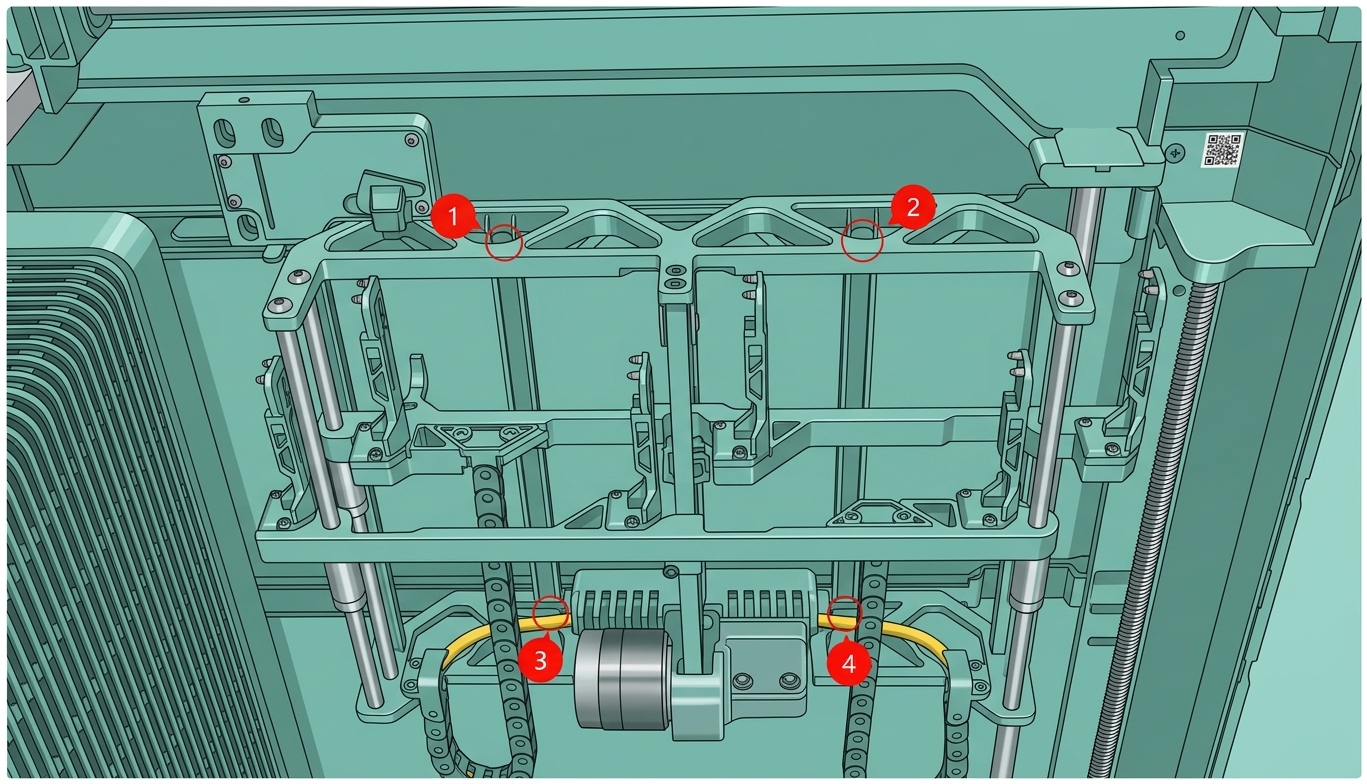

После завершения калибровки высоты используйте отвёртку H2.0, чтобы затянуть четыре винта на стороне держателя инструмента в положениях, показанных на схеме, чтобы убедиться, что стойка надёжно зафиксирована и не имеет люфта. Затем снимите регулировочный блок, чтобы завершить калибровку.
Проверка функциональности
После калибровки необходимо снова выполнить операцию инициализации индукционной стойки хотенда, чтобы проверить правильность её высоты. Конкретные шаги следующие:
На экране принтера нажмите кнопку настроек в левой боковой панели → перейдите в интерфейс «калибровка» и выберите «Калибровка рамы индукционного хотенда».
 |
 |
Нажмите кнопку «Старт», и индукционная стойка хотенда автоматически выполнит предустановленный процесс калибровки.
