Плата управления стойкой хотенда H2C Vortek
Плата управления индукционной стойкой хотенда является основным управляющим модулем системы Vortek, отвечающим за централизованное управление движением и высокоточную обратную связь по статусу. Она интегрирует приводную цепь, которая точно управляет двигателем стойки, обеспечивая автоматический захват и установку сборки хотенда. Кроме того, она обрабатывает сигналы обратной связи от блока док-станции хотенда и датчика Холла для точной калибровки позиционирования хотенда и выравнивания стойки.
Когда использовать это руководство
- Плата управления повреждена.
- Техническая поддержка Bambu Lab рекомендует замену.
Необходимые инструменты и материалы
- Отвёртка H2.0
- Отвёртка H1.5
Предупреждение о безопасности
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть при контакте друг с другом, с другим металлом или электронными компонентами, пока принтер всё ещё включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем всё возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Видеоинструкция
Снятие старой платы управления индукционной стойкой хотенда
Шаг 1: Снятие индукционного актуатора защёлки хотенда

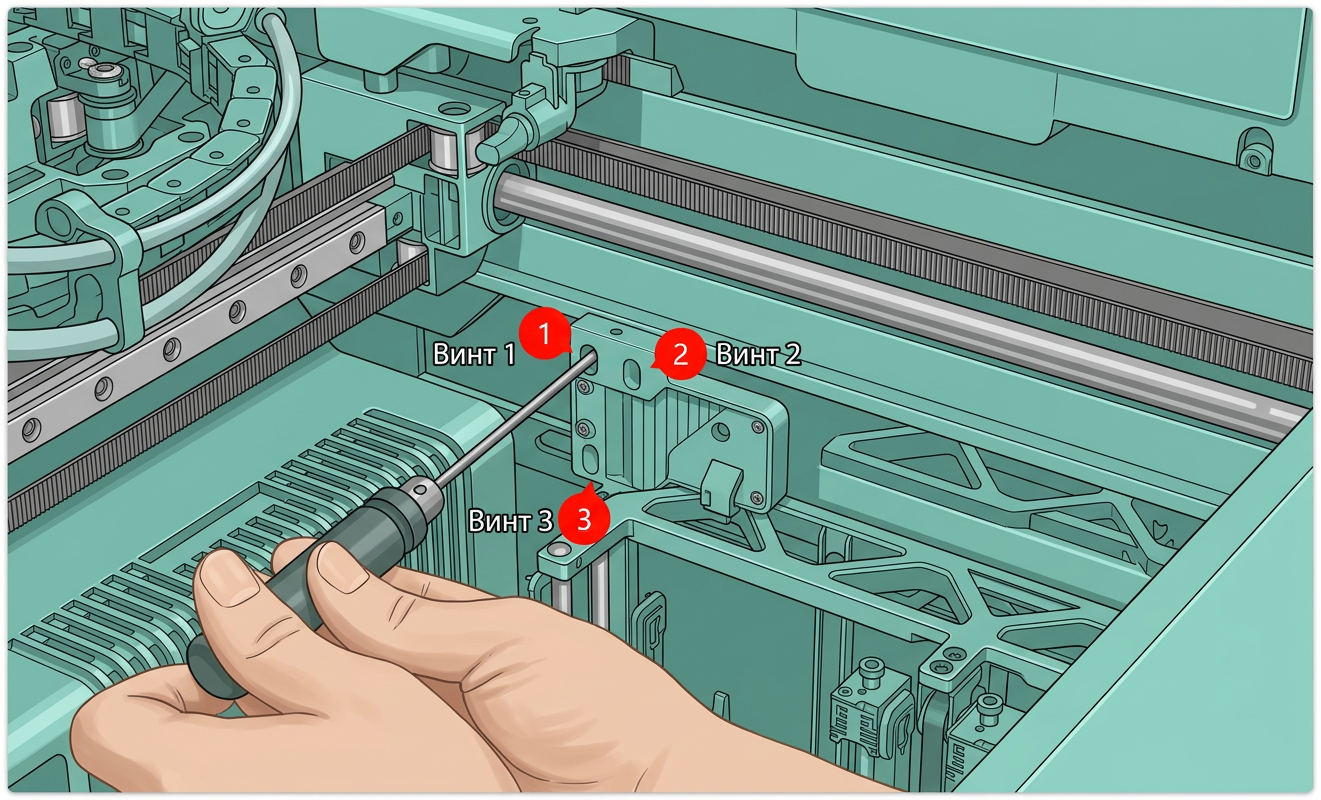

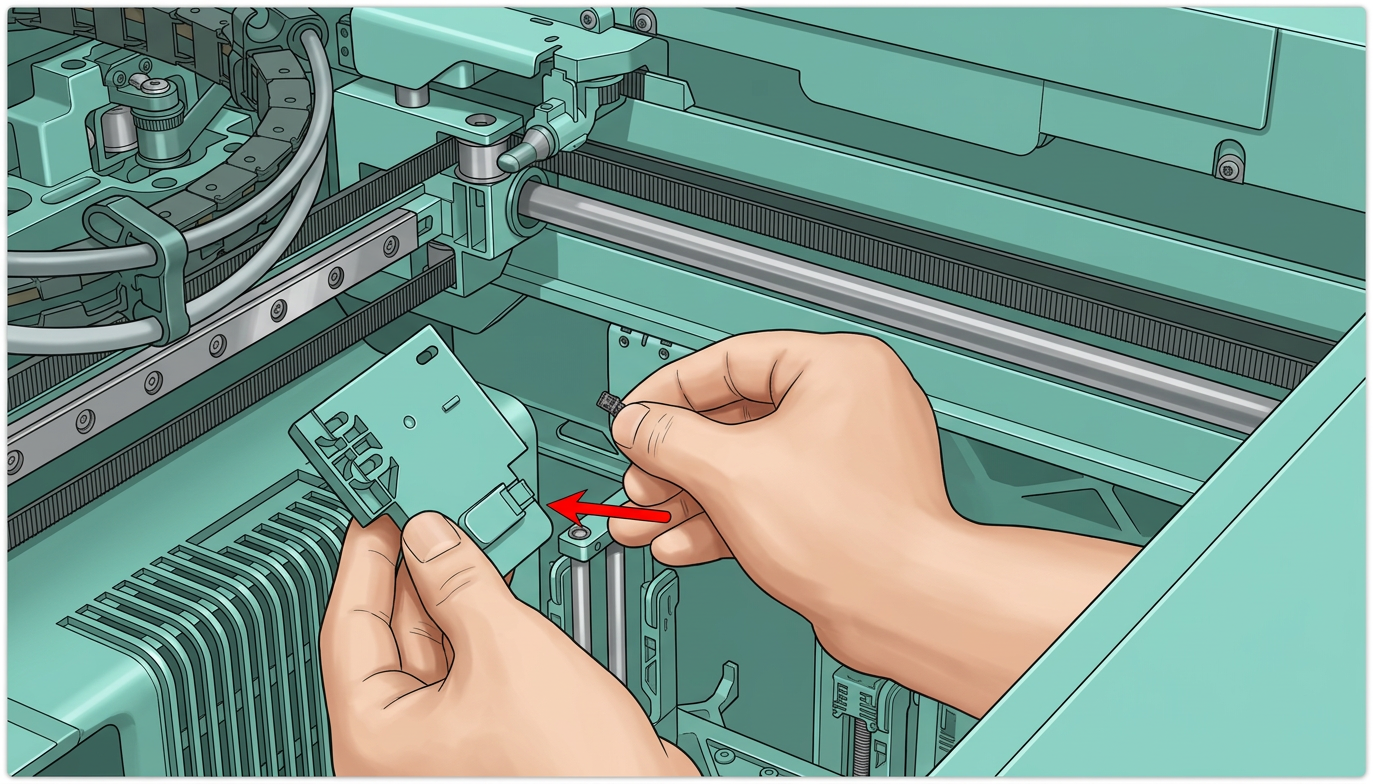

Отсоедините кабель сборки индукционного актуатора защёлки хотенда. Затем используйте отвёртку 2.0 для откручивания трёх крепёжных винтов и извлеките сборку.
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене индукционного актуатора защёлки хотенда.

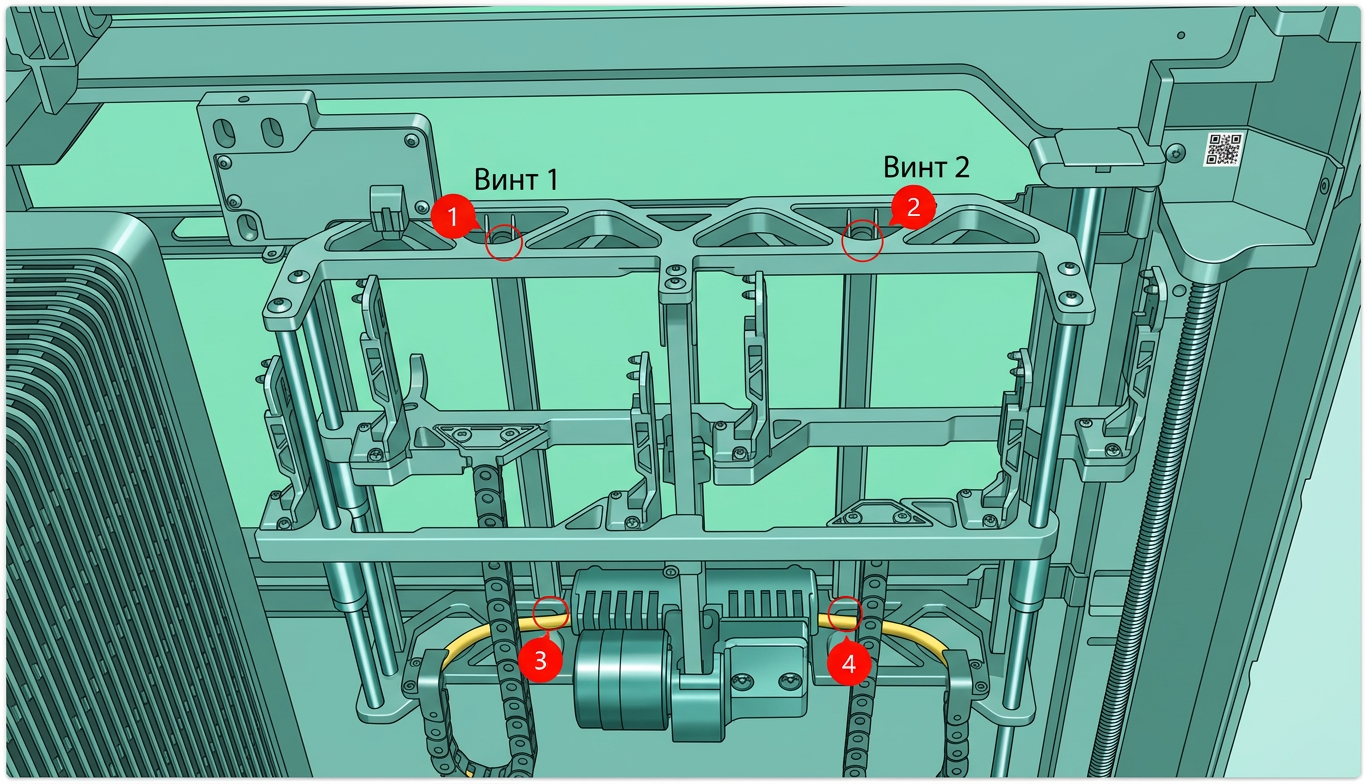

Шаг 2: Снятие сборки индукционной стойки хотенда
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене сборки индукционной стойки хотенда.
Шаг 3: Снятие платы управления индукционной стойкой хотенда

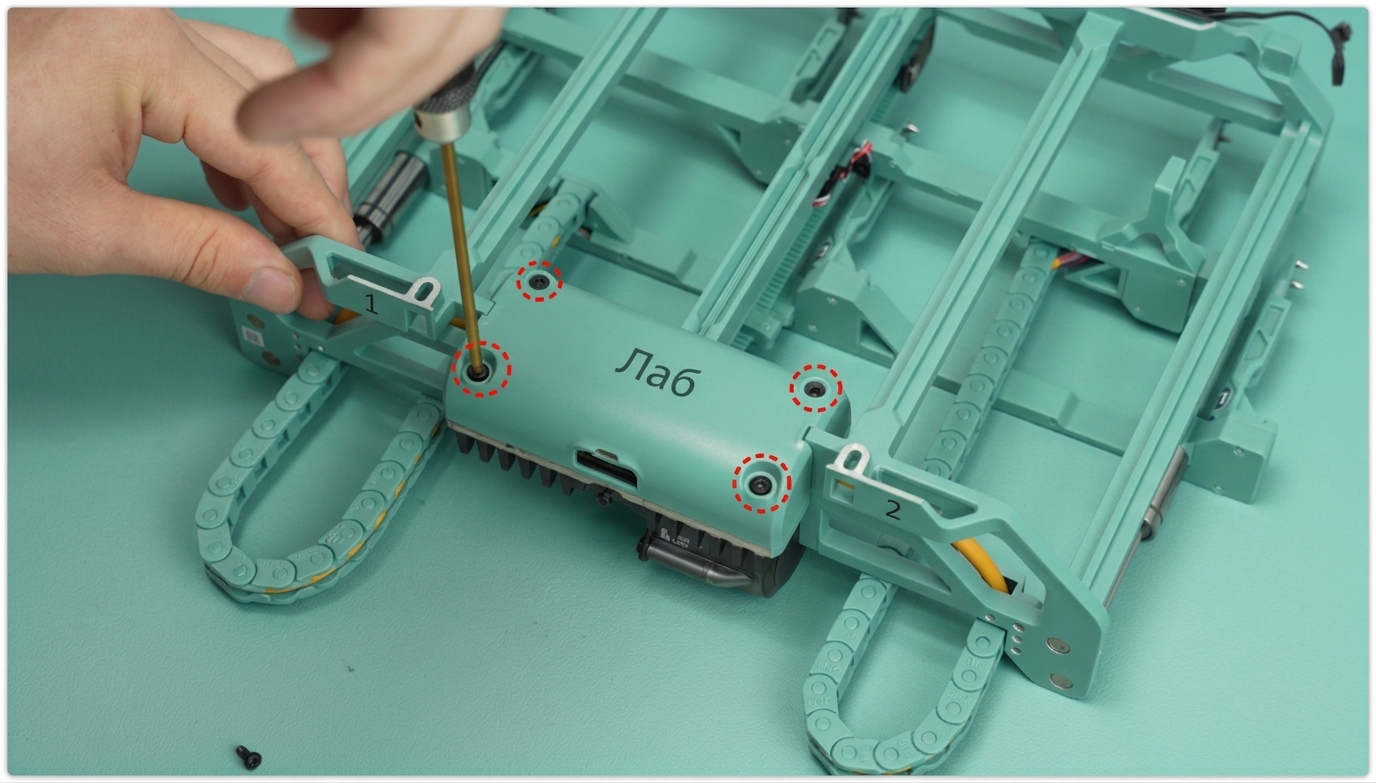

Используйте отвёртку 2.0 для откручивания четырёх винтов, крепящих крышку платы управления, затем снимите крышку.

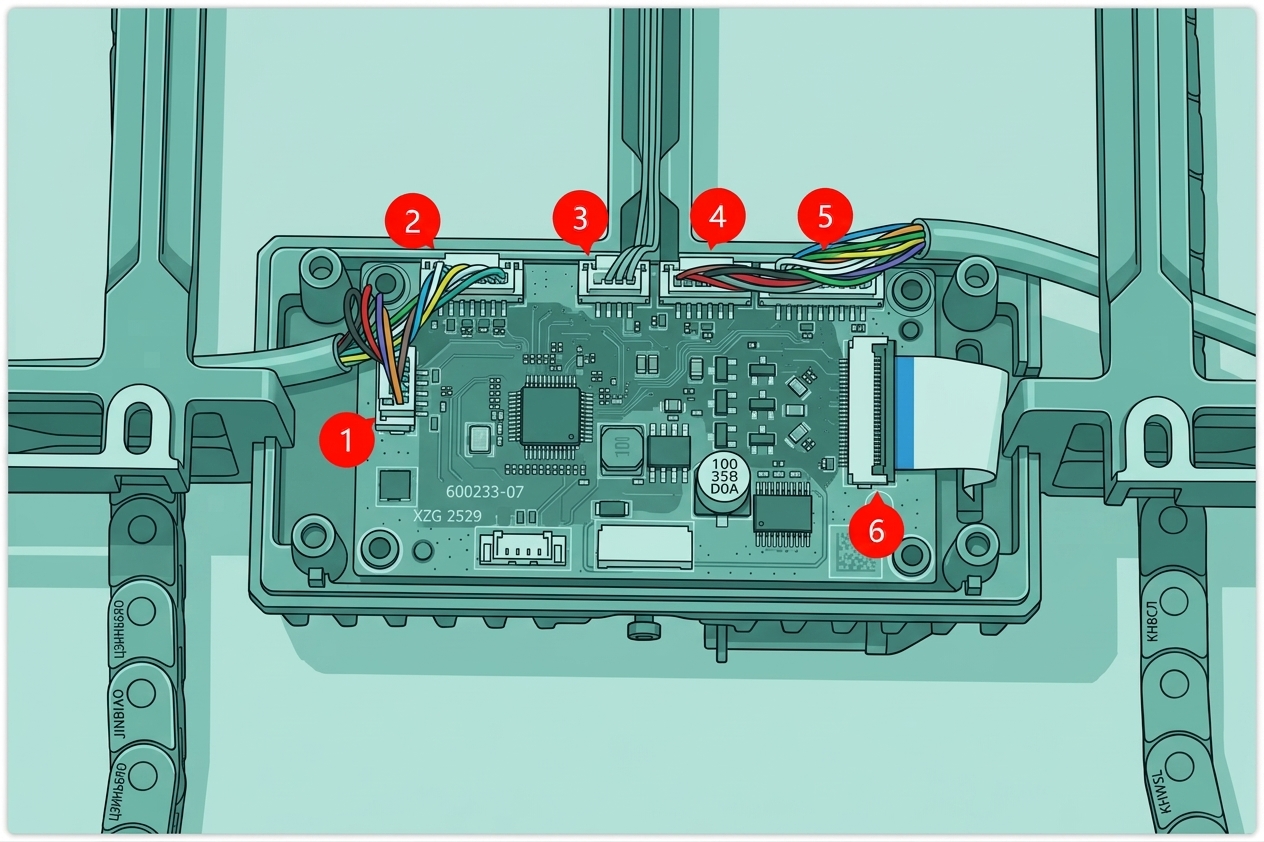

Снимите разъёмы с платы управления индукционной стойкой хотенда.
-
Разъёмы 1 и 2:Подключаются к модулям поддержки хотенда 1, 3 и 5. Используются для определения правильного положения хотенда.
-
Разъём 3:Подключается к актуатору защёлки хотенда. Используется для определения положения толкателя.
-
Разъёмы 4 и 5:Подключаются к модулям поддержки хотенда 2, 4 и 6. Используются для определения правильного положения хотенда. (Разъём 4 также определяет, возвращается ли инструментальная головка в центр.)
-
Разъём 6:Мотор инструментальной головки.

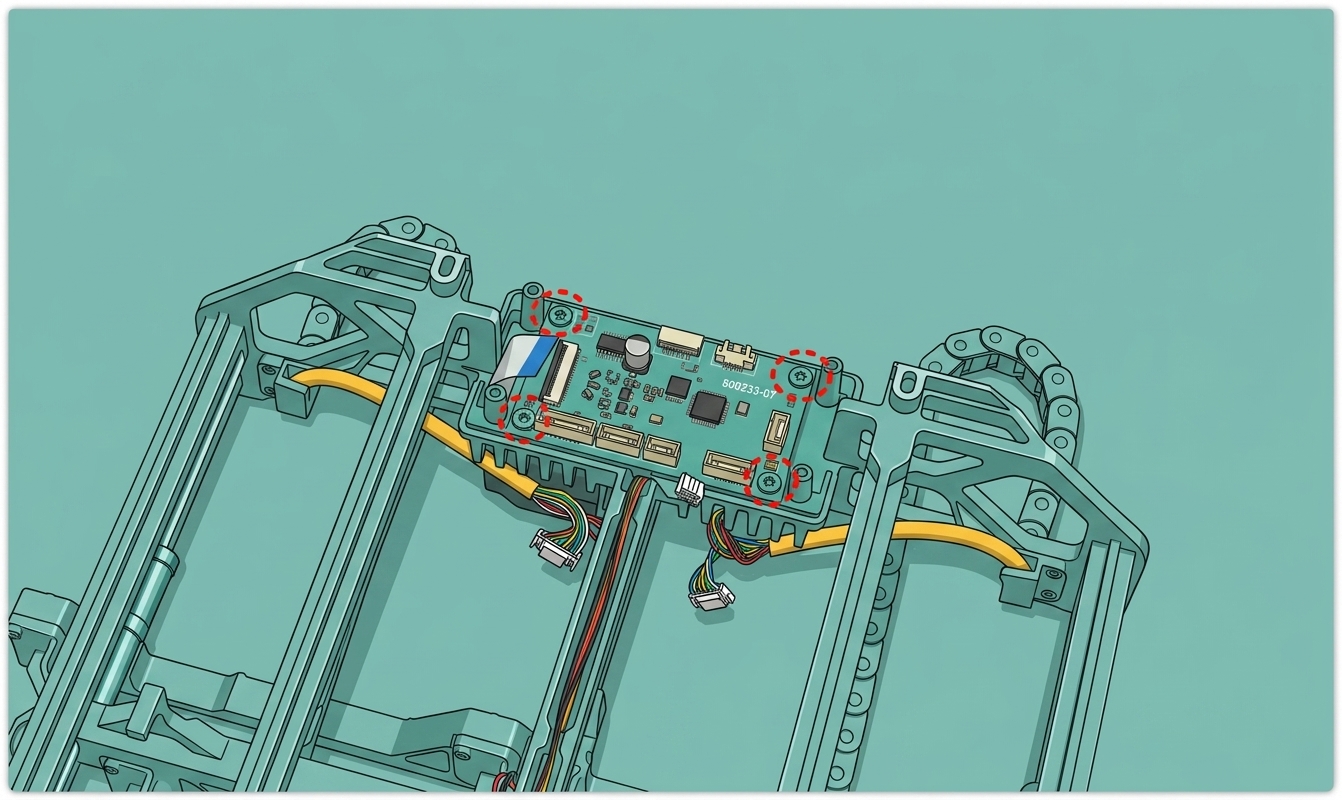

Используйте шестигранный ключ H2.0 для откручивания четырёх винтов, крепящих плату управления индукционной стойкой хотенда, затем снимите плату управления.
Установка новой платы управления индукционной стойкой хотенда
Шаг 1: Установка платы управления индукционной стойкой хотенда
Установите плату управления индукционной стойкой хотенда и затяните четыре винта с помощью отвёртки H2.0.

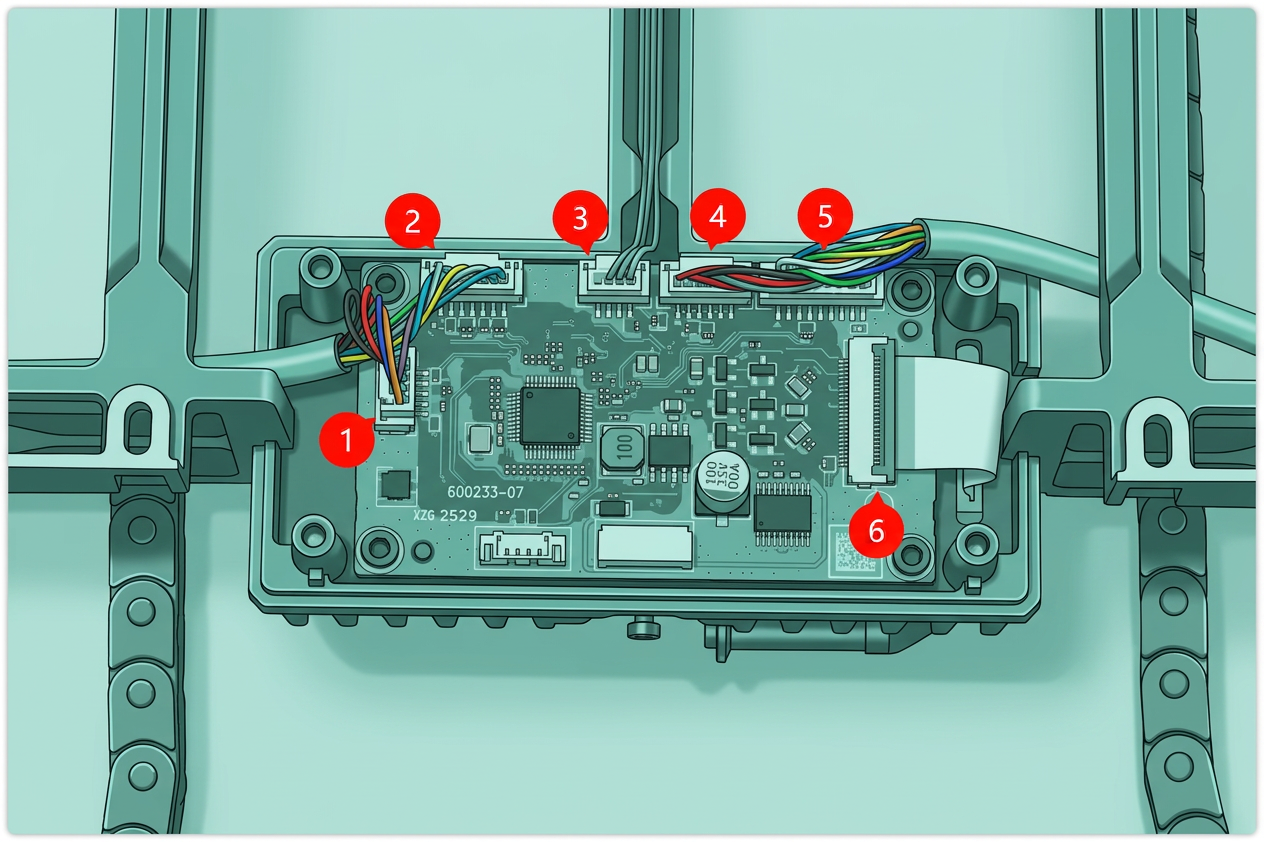

Подключите кабели к плате управления индукционной стойкой хотенда в последовательности.
-
Разъёмы 1 и 2:Подключаются к модулям поддержки хотенда 1, 3 и 5. Используются для определения правильного положения хотенда.
-
Разъём 3:Подключается к актуатору защёлки хотенда. Определяет положение толкателя.
-
Разъёмы 4 и 5:Подключаются к модулям поддержки хотенда 2, 4 и 6. Используются для определения правильного положения хотенда. (Разъём 4 также определяет, возвращается ли инструментальная головка в центр.)
-
Разъём 6: Мотор инструментальной головки.

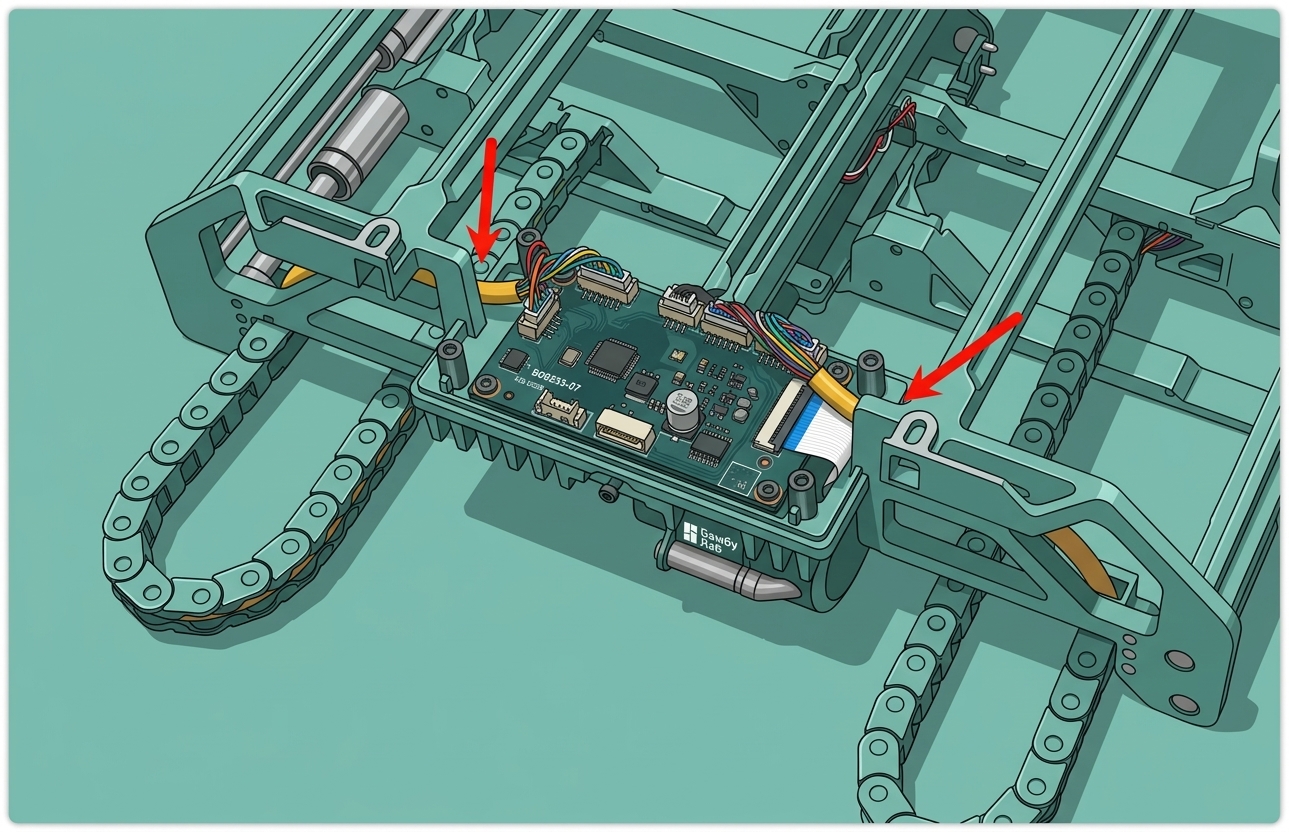

После подключения всех разъёмов кабелей убедитесь, что жёлтый кабель проложен в предназначенный для него слот.
Используйте отвёртку H2.0 для установки четырёх винтов и закрепления защитной крышки платы управления.
Шаг 2: Установка сборки индукционной стойки хотенда
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене сборки индукционной стойки хотенда.
Шаг 3: Установка индукционного актуатора защёлки хотенда
 |
 |
При затягивании винтов убедитесь, что не зажимаете кабели, так как чрезмерное давление может нарушить связь.
Для подробных шагов по замене обратитесь к вики:Руководство по замене индукционного актуатора защелки хотенда.
Калибровка сборки индукционной стойки хотенда
После повторного обнаружения сборки хотенда необходимо немедленно выполнить операцию калибровки сборки для обеспечения точности работы принтера. Конкретные шаги следующие:
- На экране принтера нажмите Настройки в левой боковой панели → откройте меню "Калибровка" меню, и выберите "Настройка индукционной стойки хотенда".
 |
 |
- НажмитеСтарт, и настройка индукционной стойки хотенда автоматически запустит предустановленный процесс инициализации.
Устранение неполадок:Если во время инициализации возникла ошибка или сбой, вероятно, отклонение при установке сборки индукционной стойки хотенда превышает допустимый допуск. Пожалуйста, обратитесь кРуководству по ручной калибровке положения индукционной стойки хотенда H2C"для повторной калибровки положения. После завершения вы можете снова попробовать операцию калибровки.
Проверка функциональности
Подключите питание и включите принтер, чтобы проверить, что индукционный хотенд может быть поднят и размещен правильно, а его информация считывается нормально.
