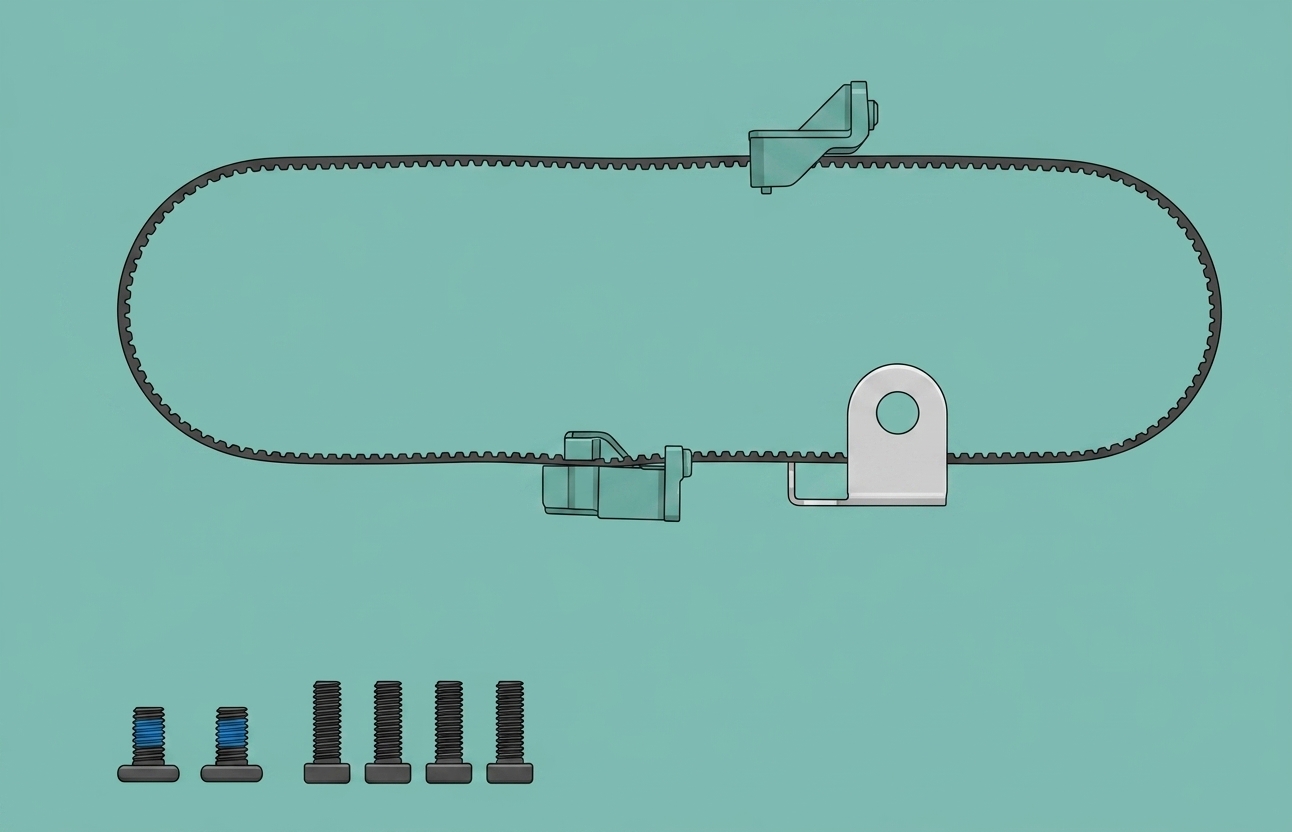

Сборка ремня рейки хотенда Vortek
Сборка ремня рейки индукционного хотенда является силовым ядром системы Vortek. Она преобразует вращательное движение, создаваемое двигателем рейки индукционного хотенда 3513, в точное линейное подъемное движение рейки индукционного хотенда.
Когда использовать это руководство
- Ремень поврежден или разорван
- Техническая поддержка Bambu рекомендовала замену
Необходимые инструменты и материалы
- Отвертка H1.5
- Отвертка H2.0
Этот процесс замены включает множество винтов. Чтобы избежать потери или перепутывания, рекомендуется заранее подготовить коробку для хранения винтов для сортировки и удобного извлечения.
Предупреждение о безопасности
Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен.
Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важновыключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Видеоинструкция
Снятие старой сборки ремня рейки индукционного хотенда
Шаг 1: Снятие актуатора защелки индукционного хотенда

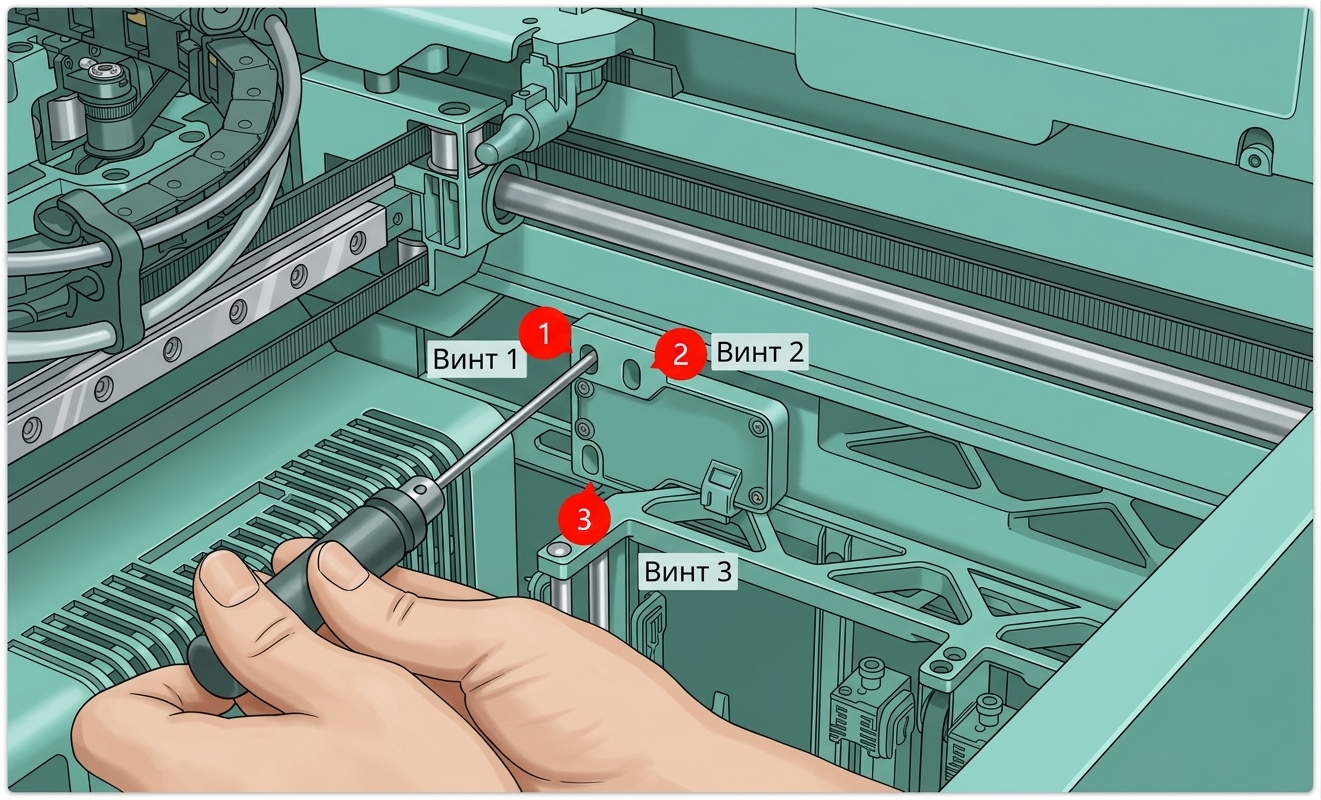

Отсоедините кабель сборки ремня рейки индукционного хотенда, затем используйте отвертку 2.0 мм для удаления трех крепежных винтов и снятия сборки.
 |
 |
Для подробных шагов замены обратитесь к вики:Замена актуатора защелки индукционного хотенда.
Шаг 2: Снятие сборки рейки индукционного хотенда
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене сборки рейки индукционного хотенда.
Шаг 3: Снятие защитной крышки двигателя индукционного хотенда

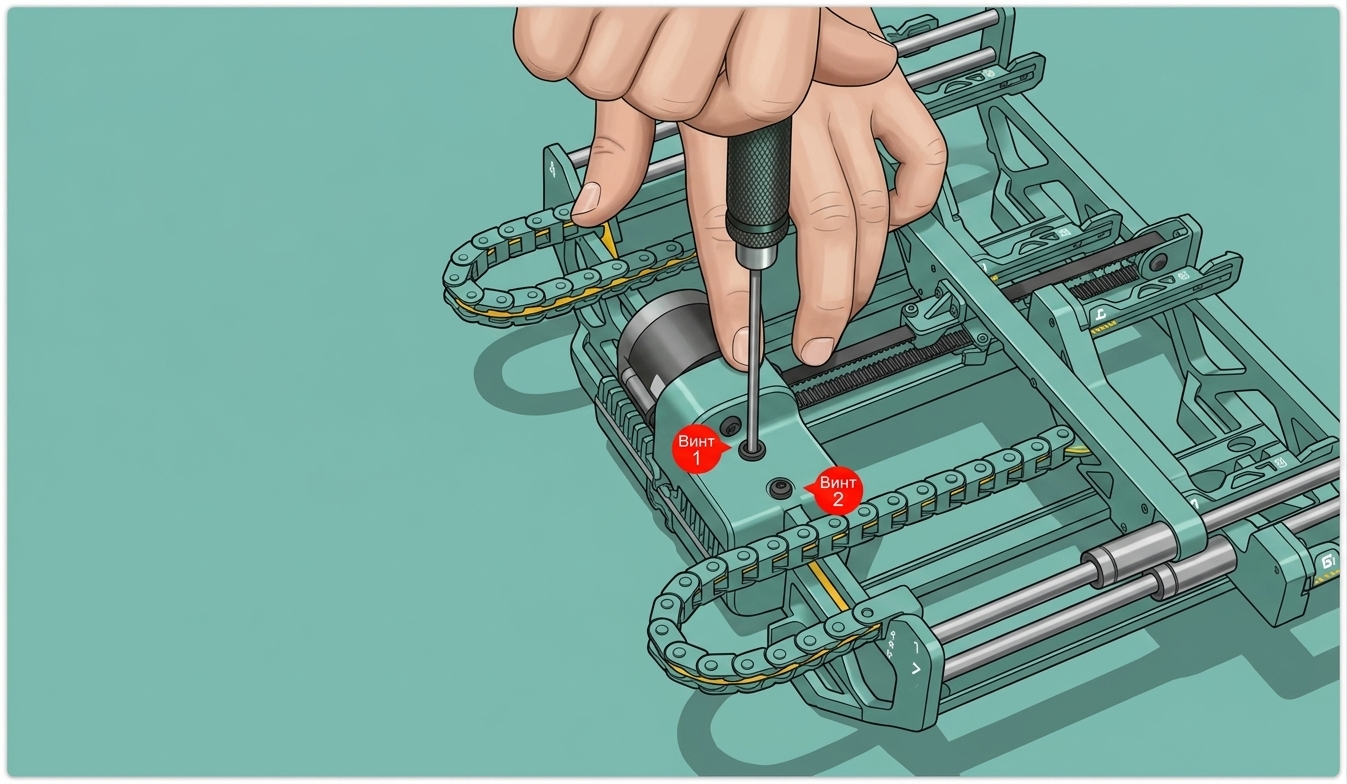

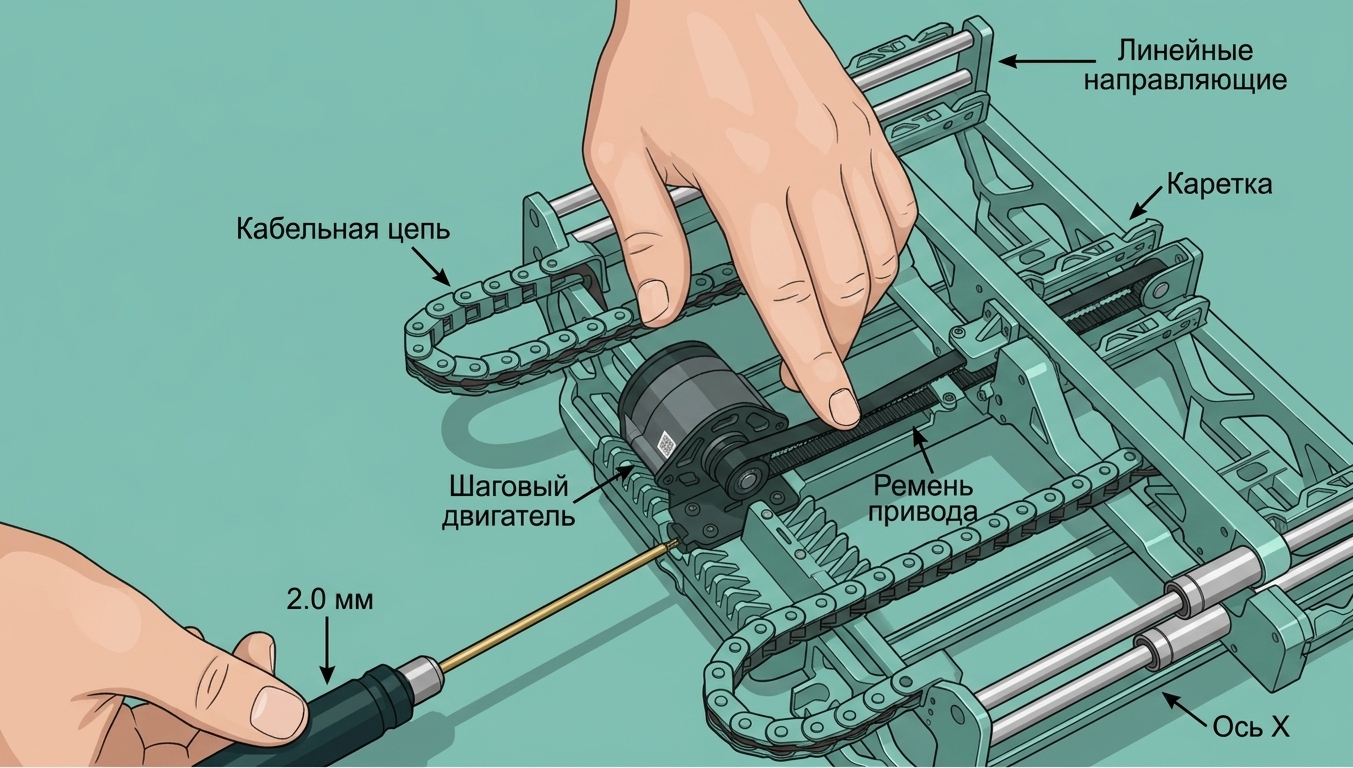

Используйте отвертку 2.0 мм для удаления двух винтов, затем снимите защитную крышку мотора кронштейна индукционного хотенда.
Шаг 4: Снятие сборки ремня рейки индукционного хотенда

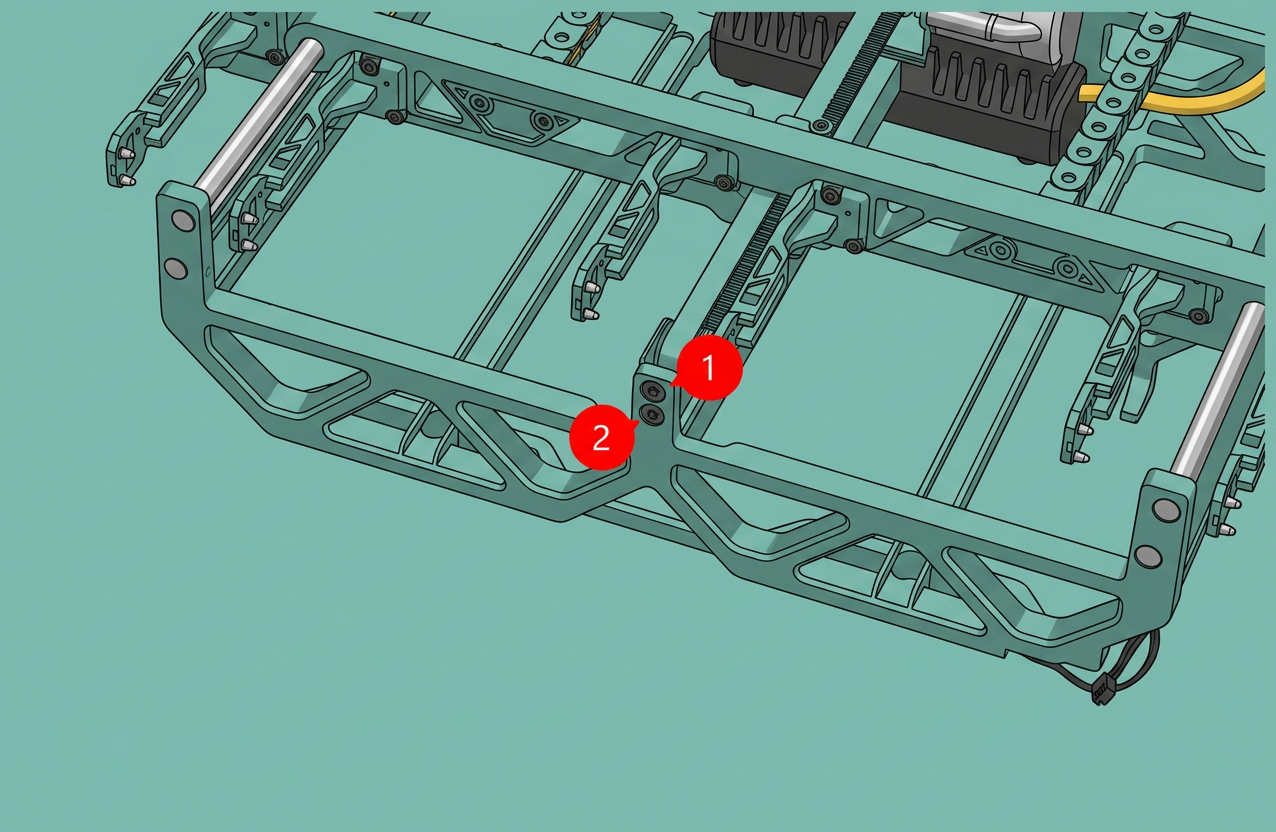

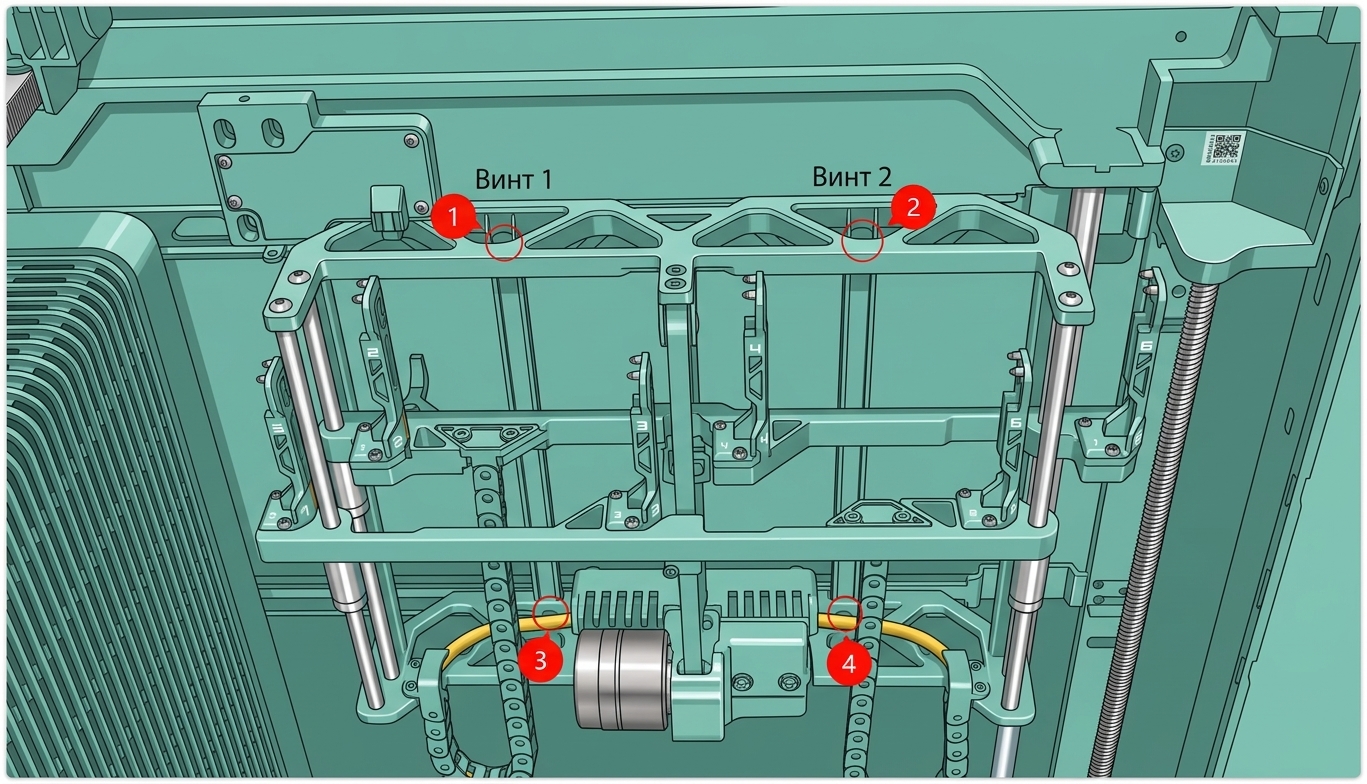

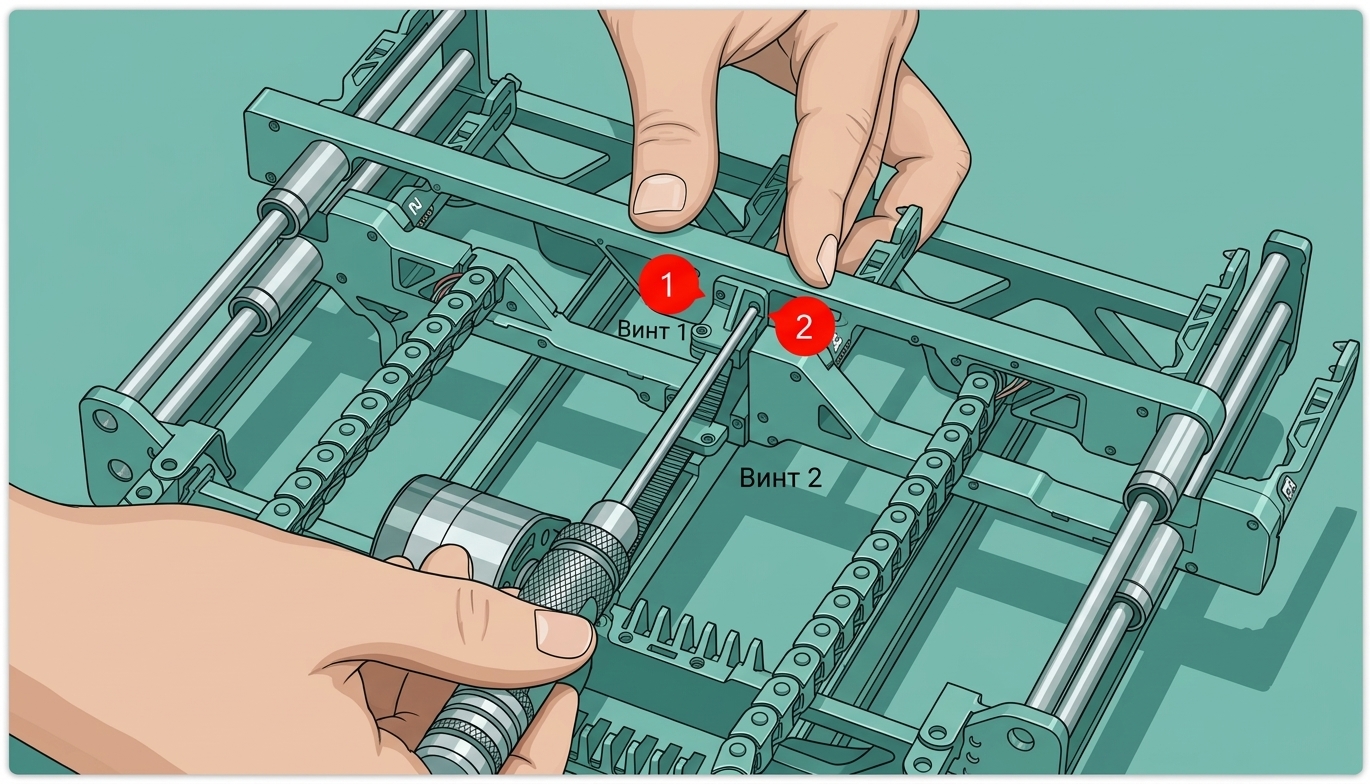

Используя отвертку H2.0, ослабьте два винта сверху сборки ремня.
 |
 |

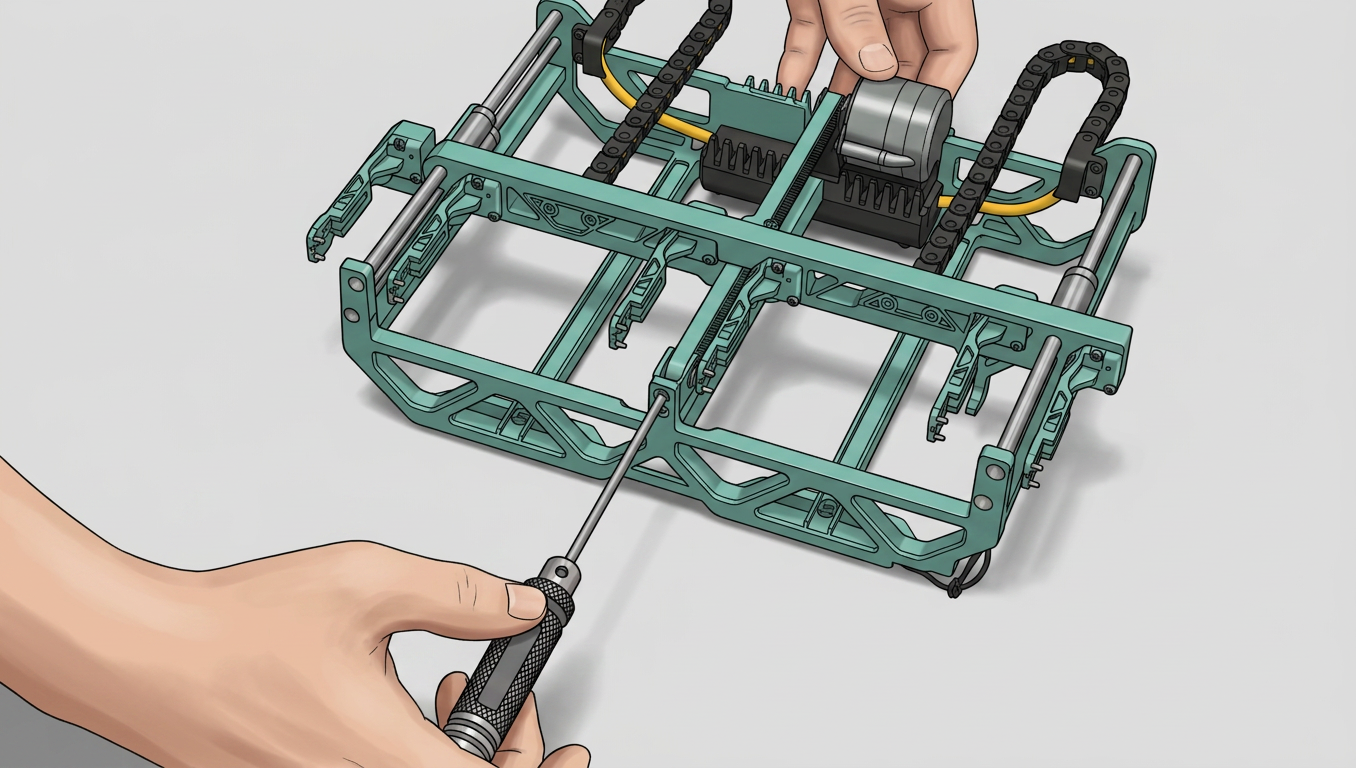

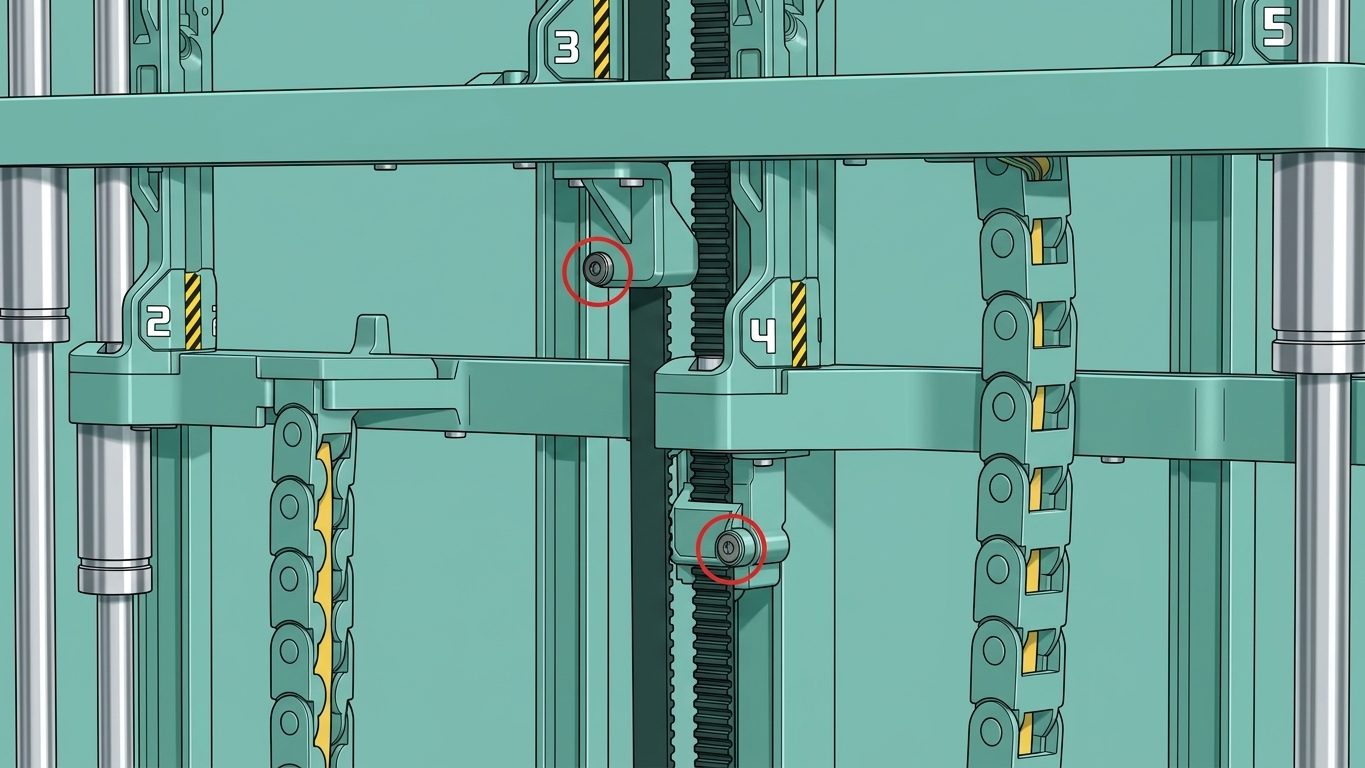

Используйте отвертку 1.5 мм для удаления винтов из двух подъемных и фиксирующих блоков кронштейна индукционного хотенда.
Примечание:Будьте осторожны, не снимайте винты крепления ремня, так как это значительно усложнит повторную сборку.
Затем используйте отвертку 1.5 мм для удаления винтов и снятия подъемных и фиксирующих блоков для держателей инструмента 2, 4 и 6.

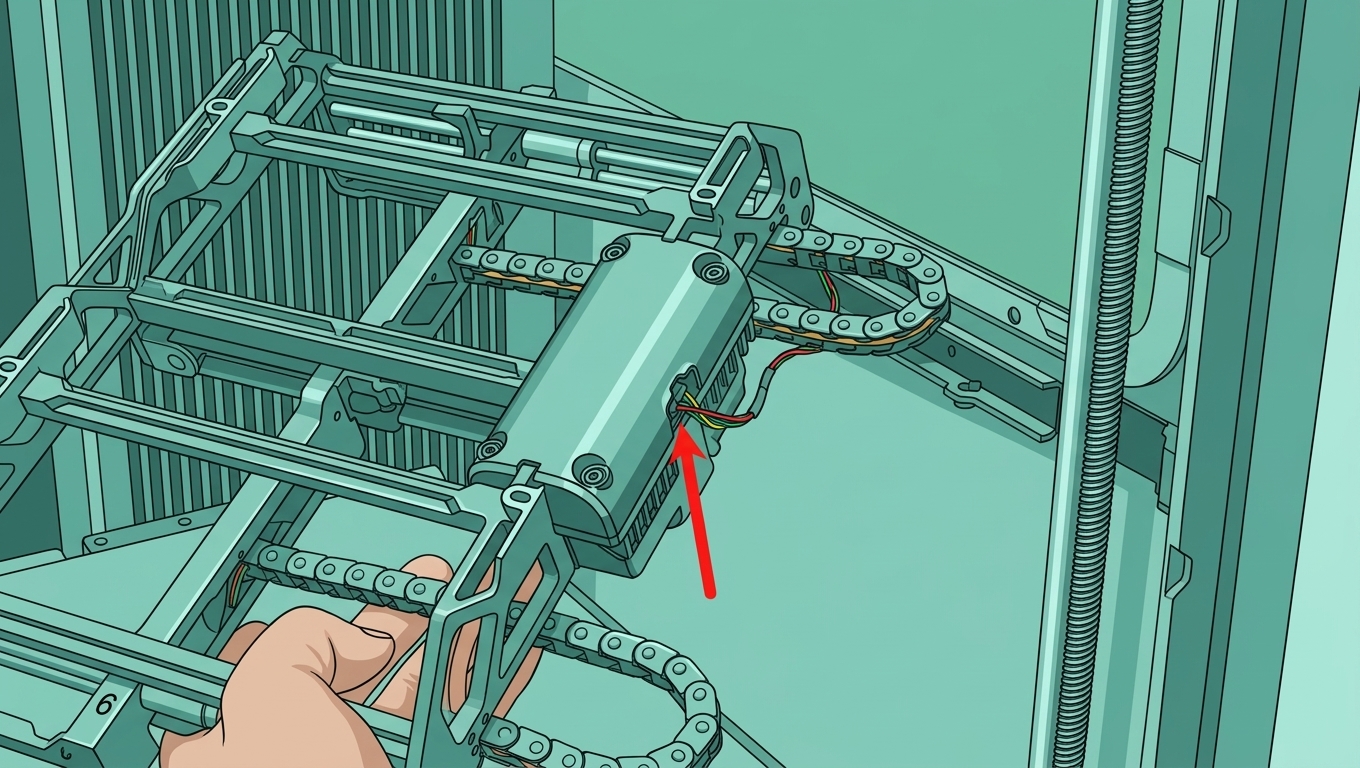

Отсоедините разъем кабеля, извлеките кабель из кабель-канала и снимите подъемный фиксирующий блок.

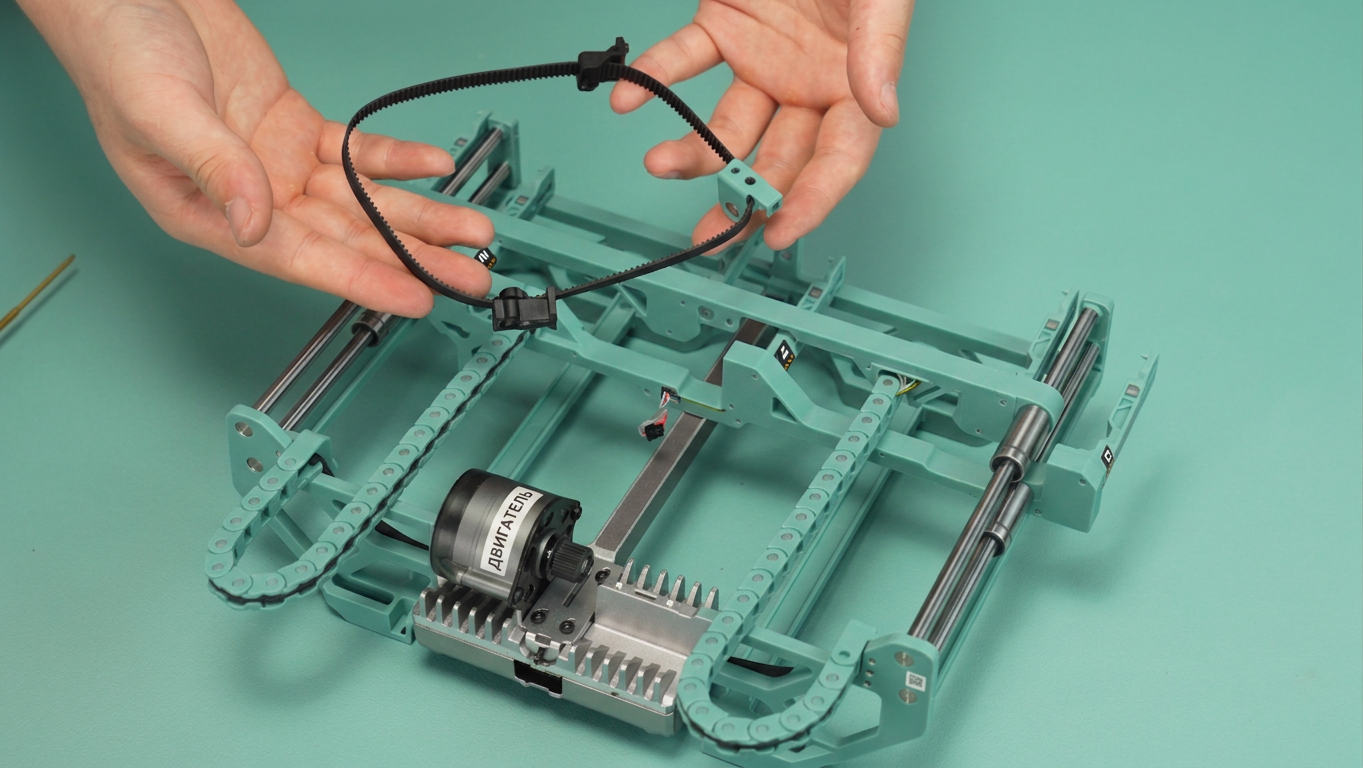

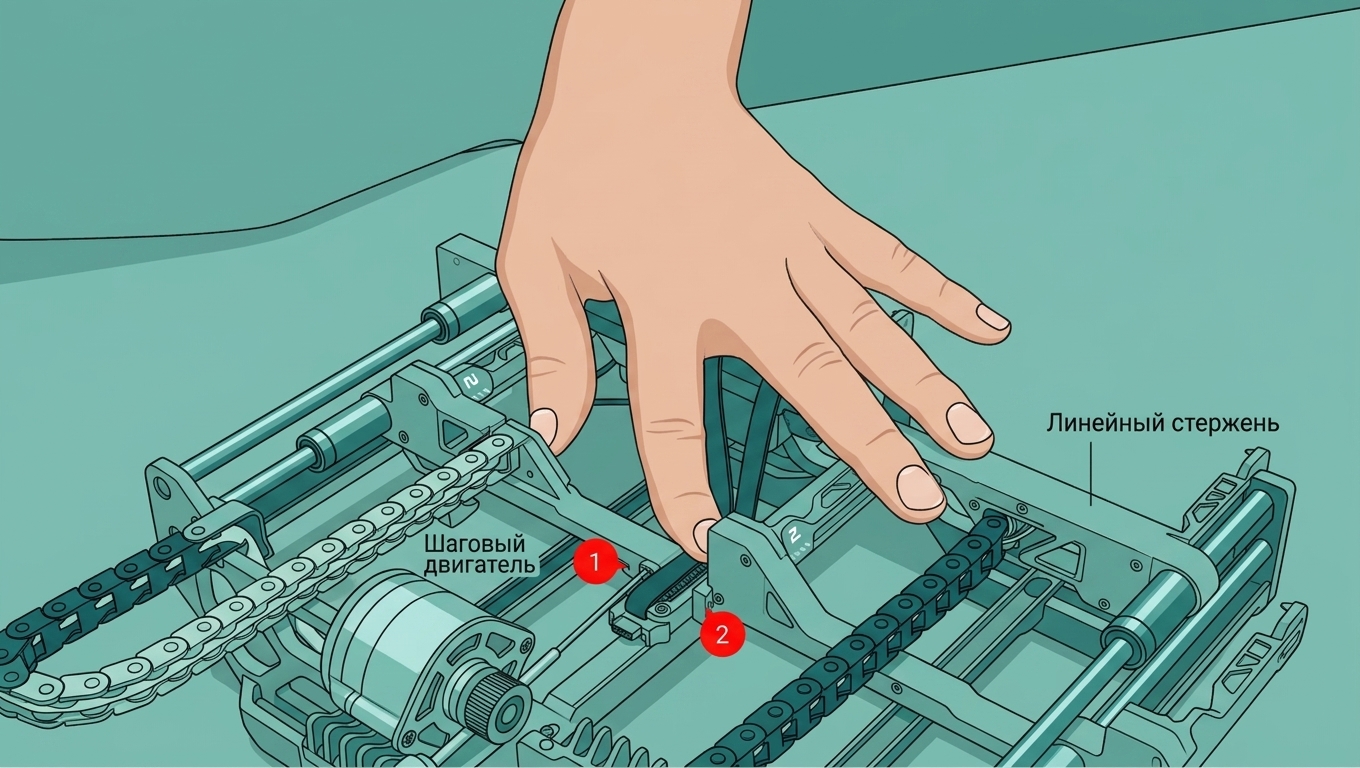

Снимите сборку ремня рейки индукционного хотенда с синхронного шкива двигателя.
Установка новой сборки ремня рейки индукционного хотенда
Шаг 1: Установка сборки ремня рейки индукционного хотенда

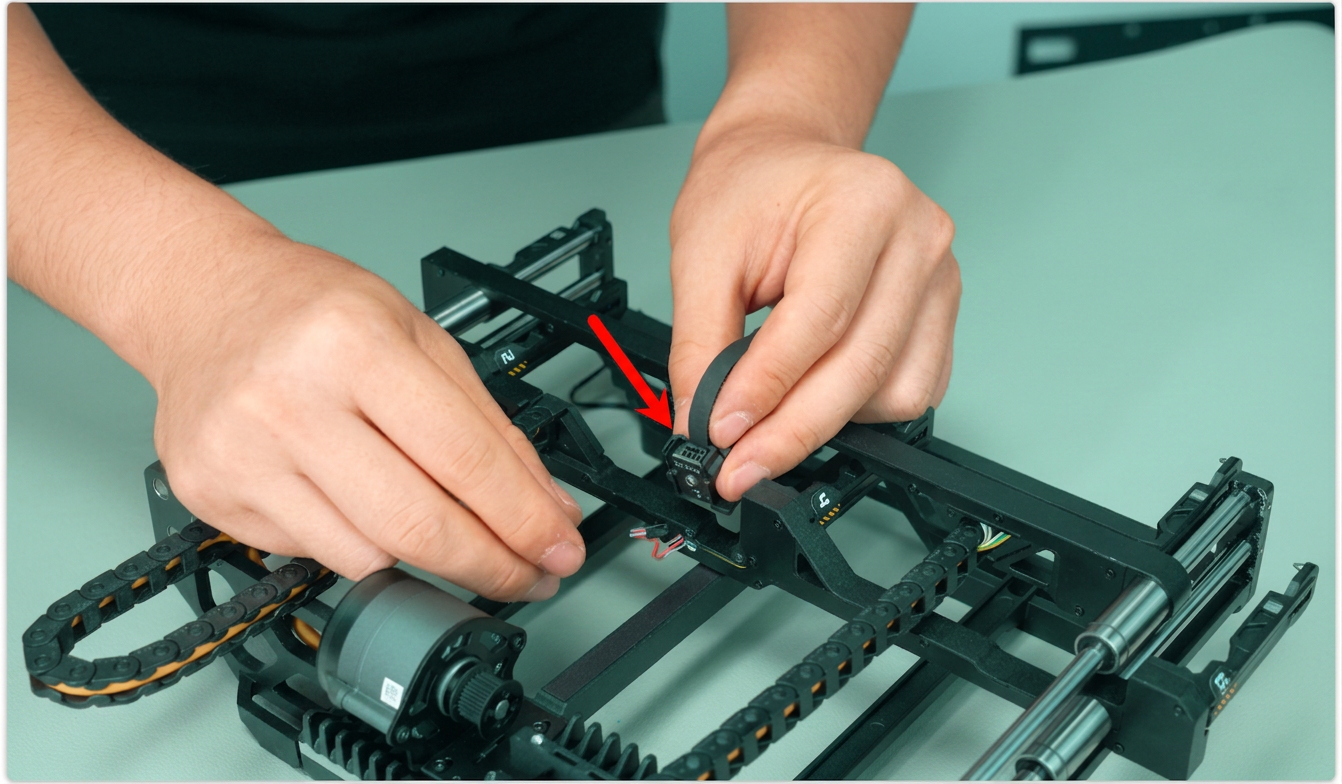

Установите датчики Холла на подъемные блоки держателей инструмента 2, 4 и 6 и проложите провода через кабель-канал.
 |
 |
Затяните винты с помощью отвертки H1.5.

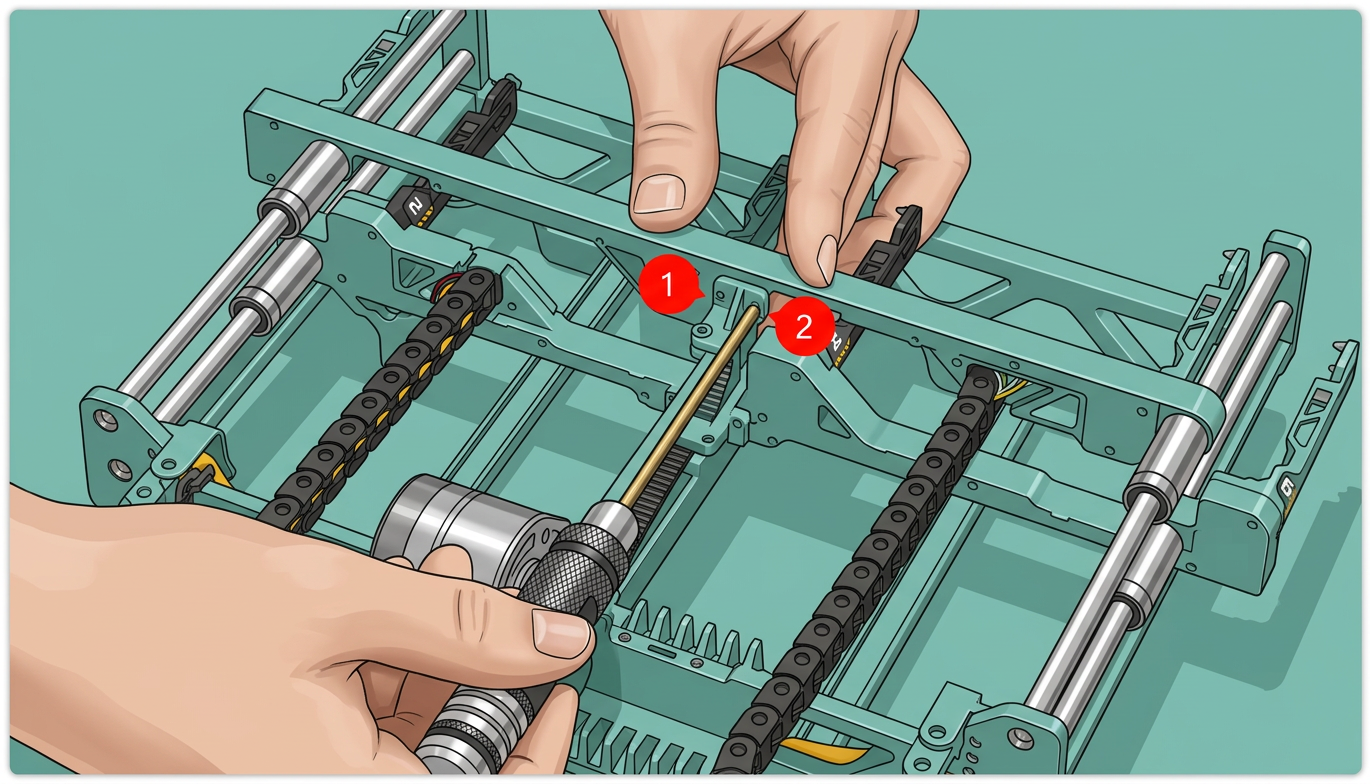

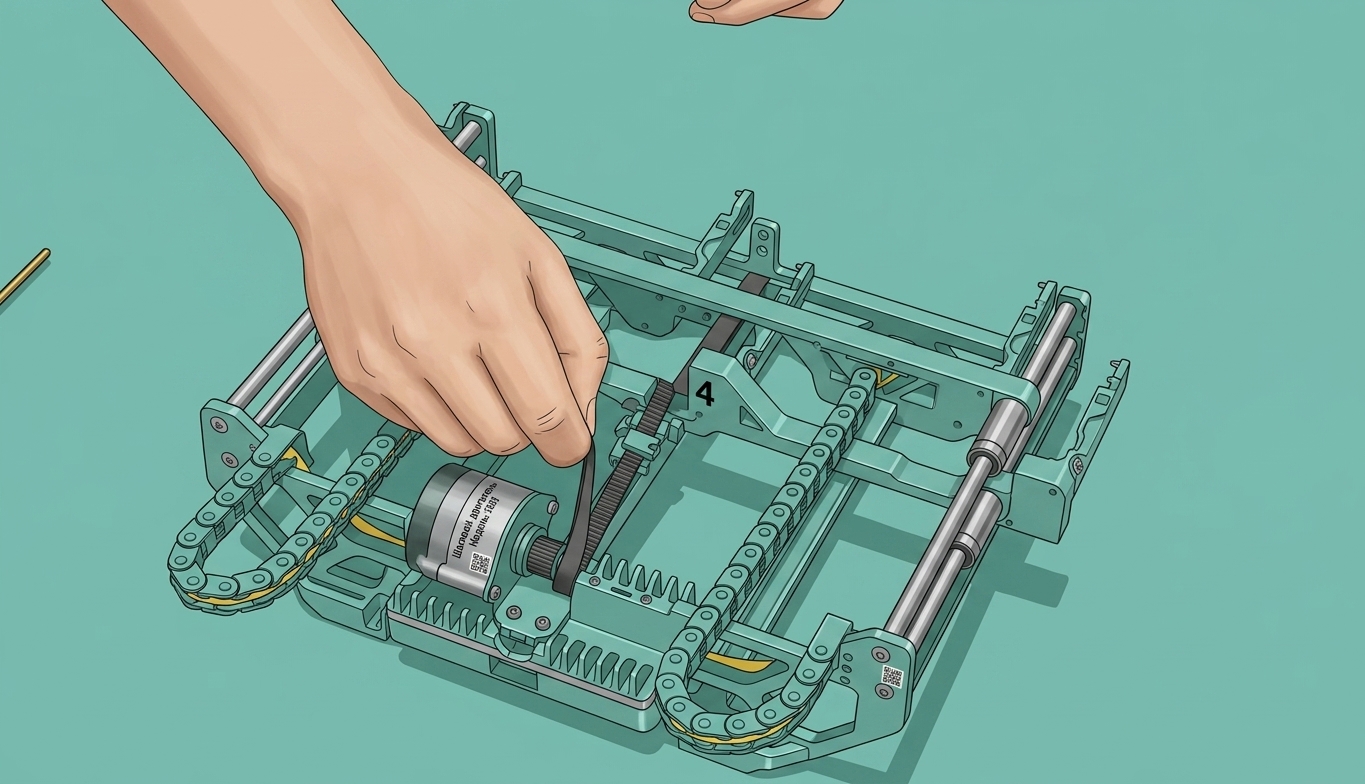

Установите ремень на зубчатый шкив двигателя и используйте отвертку H1.5 для затяжки винтов на обоих монтажных блоках.
 |
 |

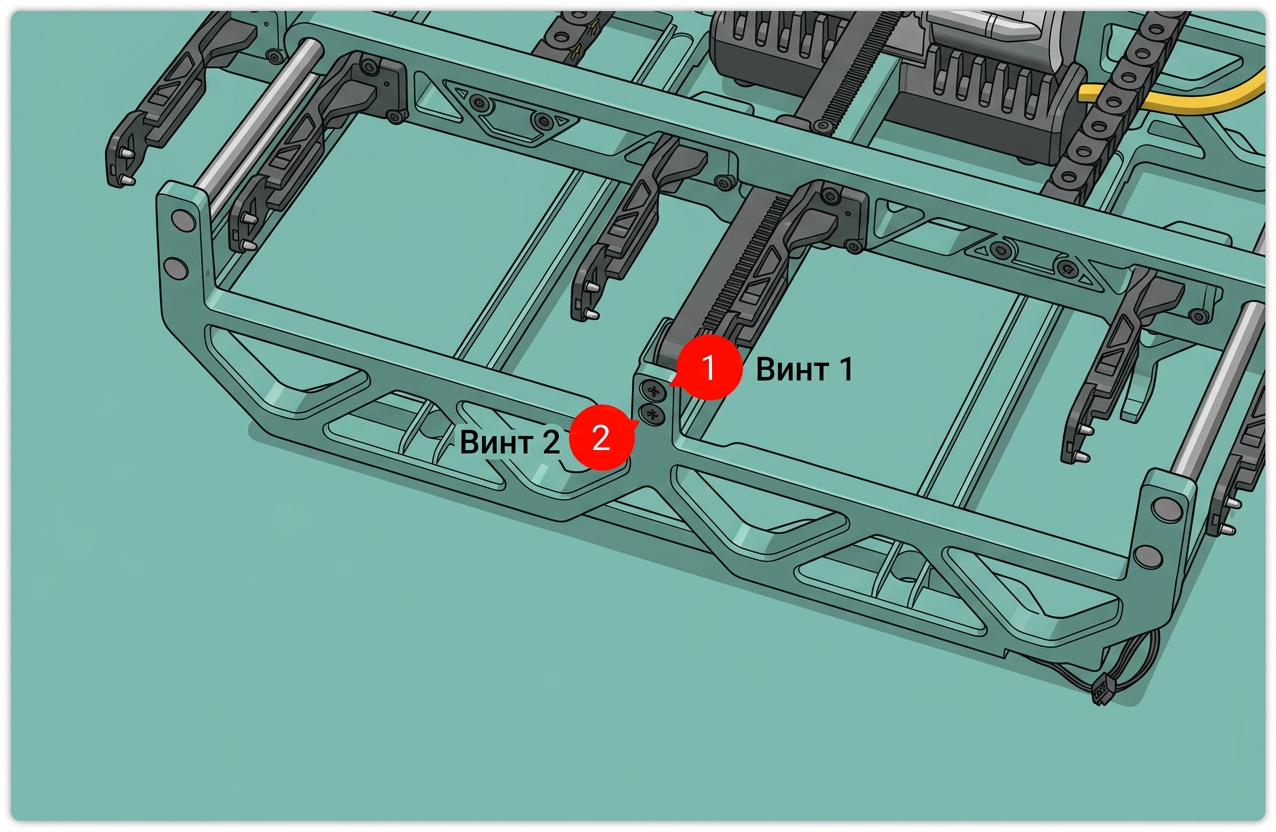

Используйте отвертку H2.0 для затяжки двух винтов сверху сборки ремня.
 |
 |
Шаг 2: Натяжение ремня

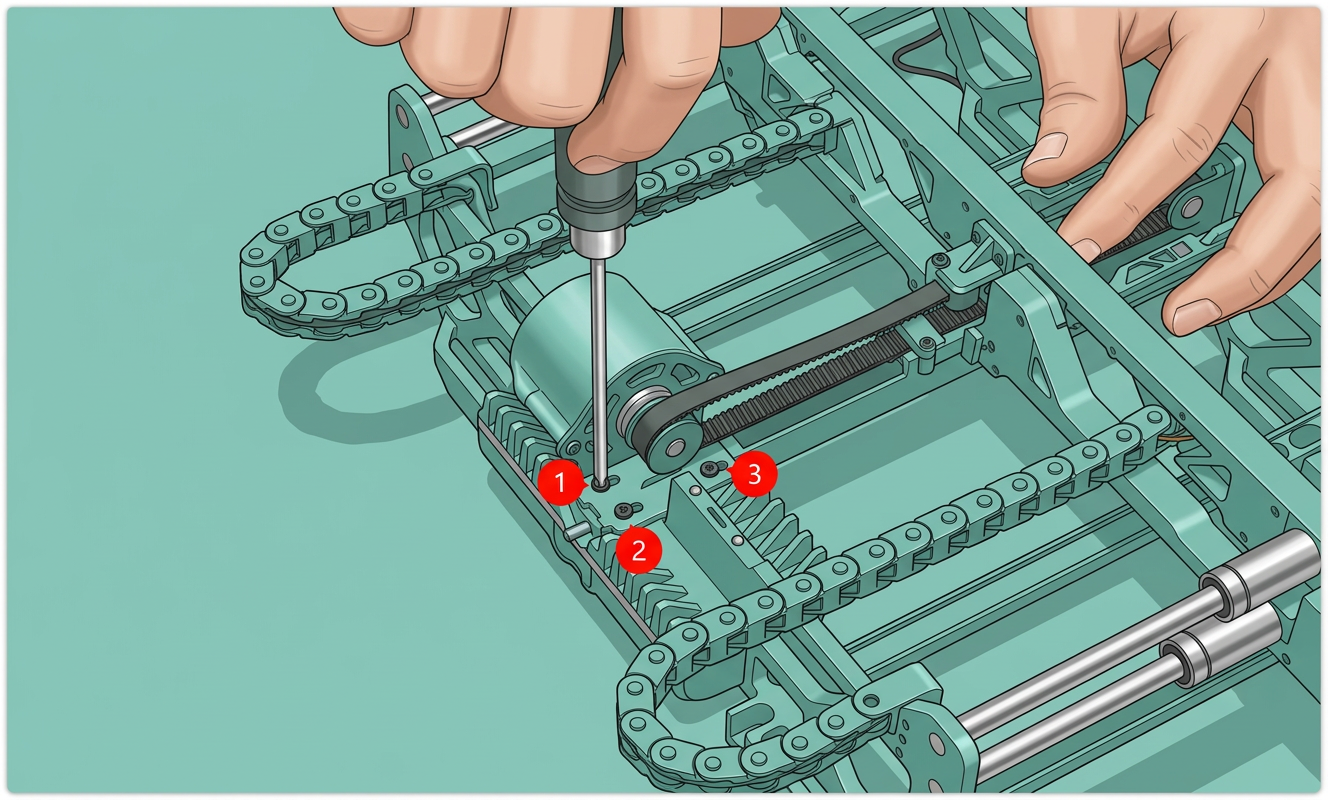

Сначала ослабьте три винта крепления двигателя (не снимайте их полностью), чтобы двигатель мог немного перемещаться.

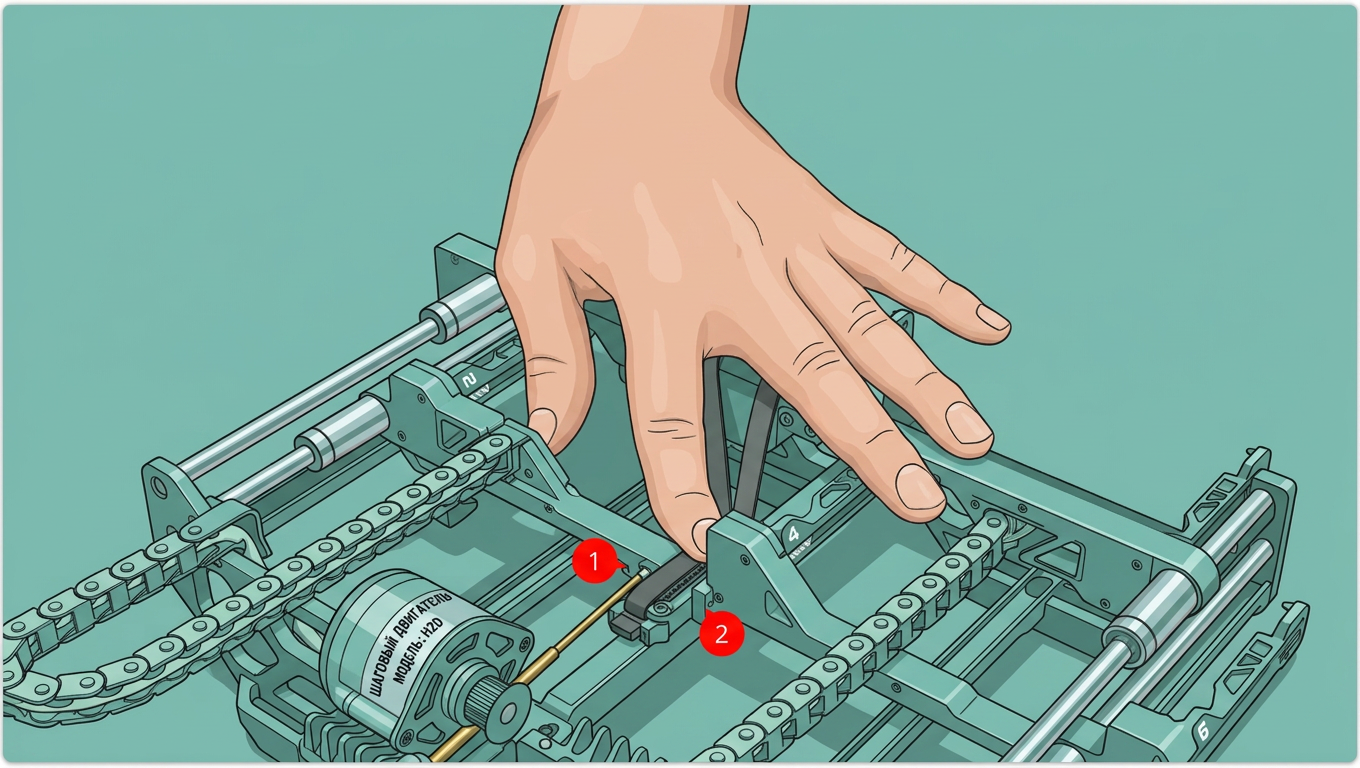

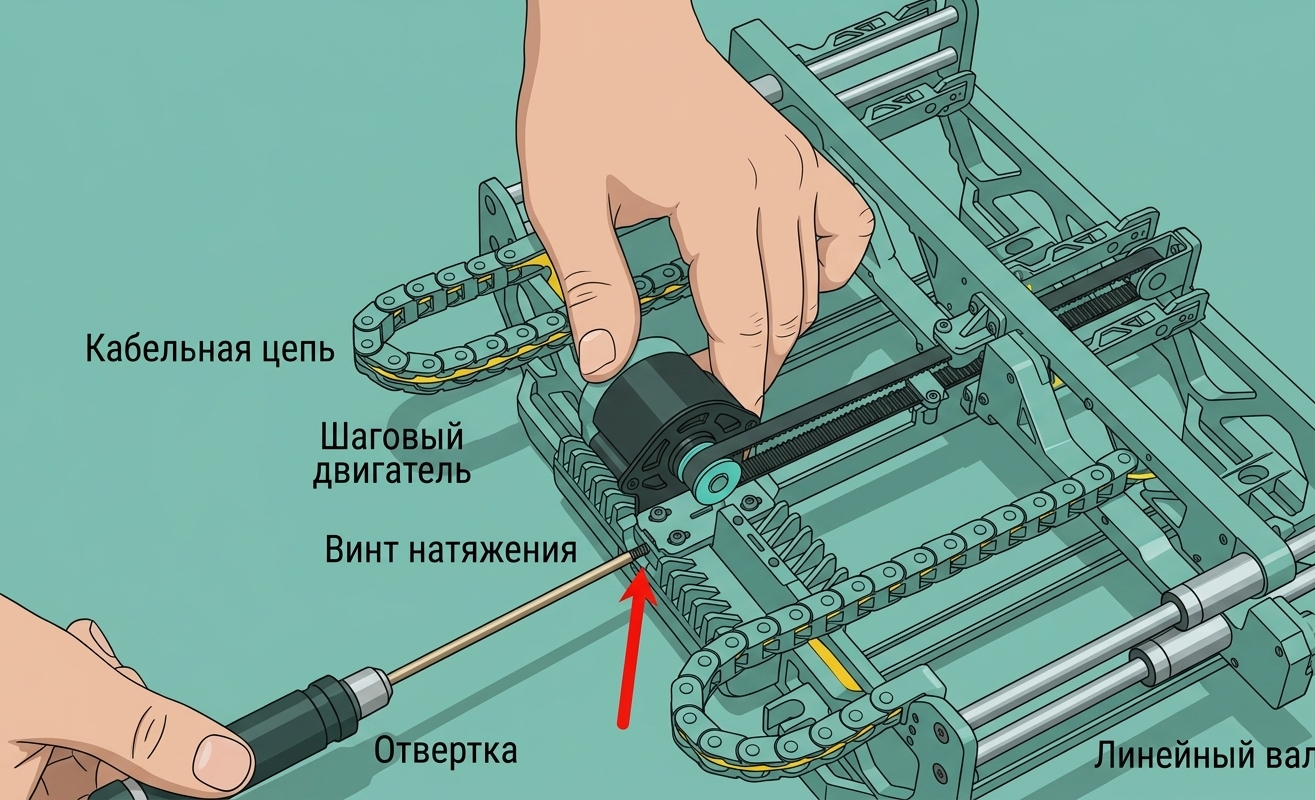

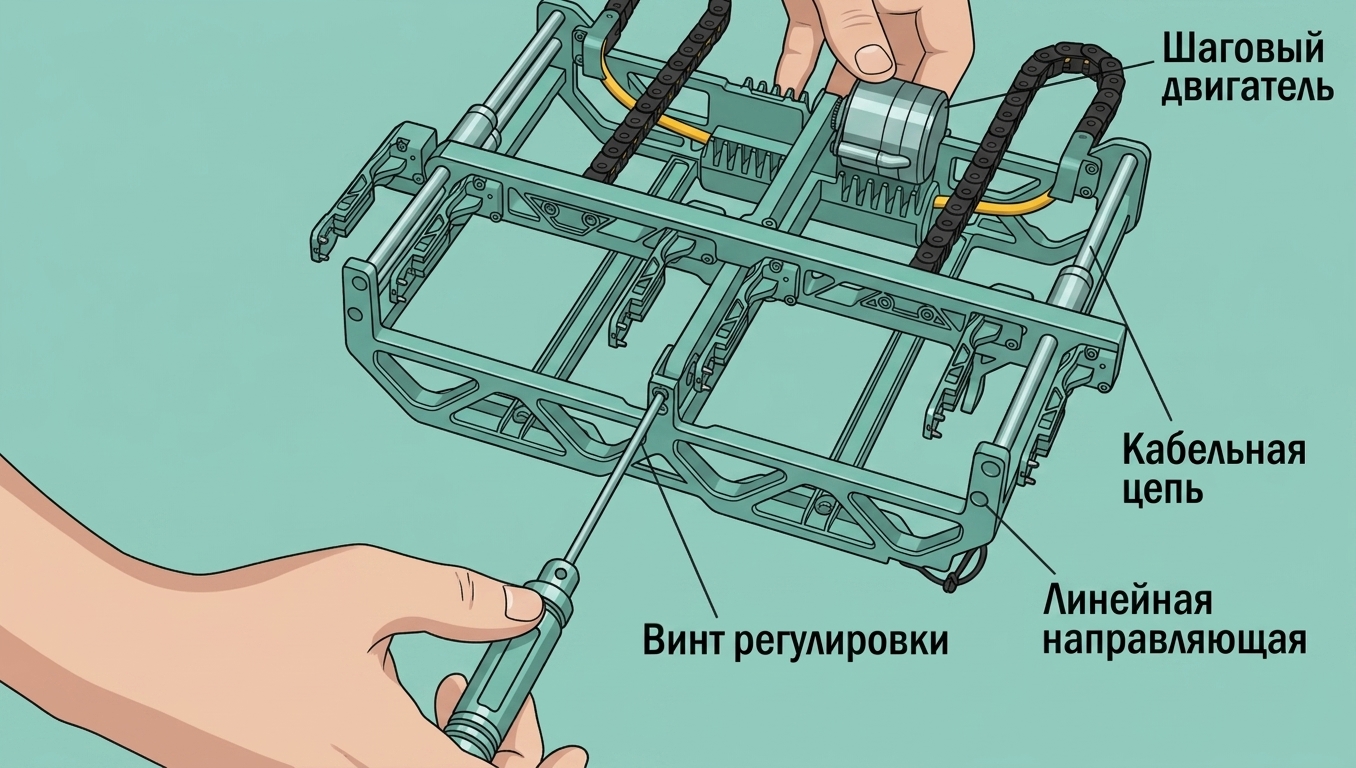

Затем отрегулируйте винт натяжения. Затягивание или ослабление винта изменит натяжение ремня. Вы можете проверить натяжение ремня, ощупав его пальцами.
 |
 |
После регулировки натяжения снова затяните три винта двигателя, чтобы завершить процесс натяжения ремня.
Шаг 3: Установка защитной крышки двигателя рейки индукционного хотенда

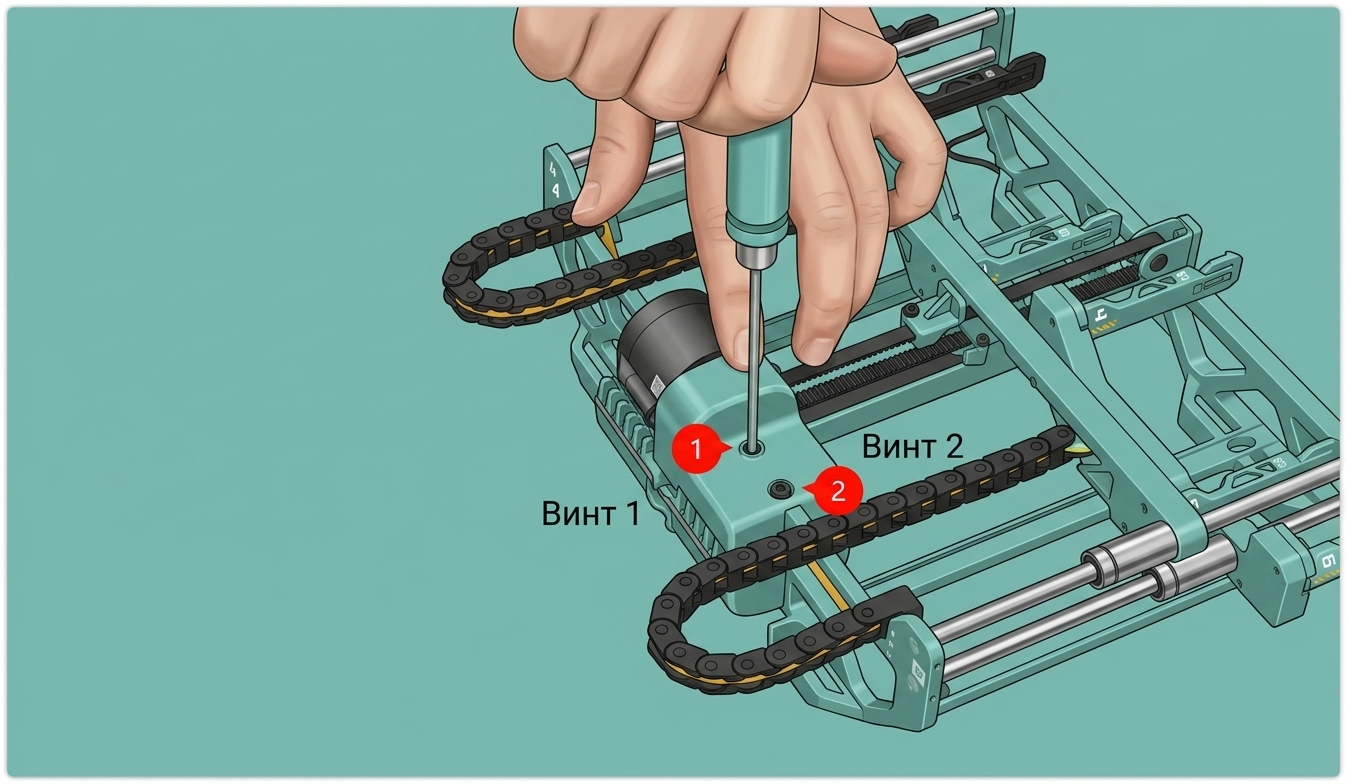

Затяните два винта отверткой 2.0 мм, затем установите защитную крышку двигателя рейки индукционного хотенда.
Шаг 4: Установка сборки рейки индукционного хотенда
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене сборки рейки индукционного хотенда.
Шаг 5: Установка актуатора защелки индукционного хотенда
 |
 |
При затяжке винтов будьте осторожны, чтобы не повредить соединительные кабели, чтобы предотвратить влияние чрезмерного давления на связь.
Для подробных шагов замены обратитесь к вики:Руководство по замене актуатора защелки индукционного хотенда.
Калибровка сборки индукционного держателя хот-энда
После повторной установки сборки хот-энда необходимо немедленно выполнить калибровку для обеспечения точности печати. Следуйте инструкциям ниже:
- На экране принтера нажмите «Настройки» в левой боковой панели → откройте "Калибровка" меню, и выберите "Настройка индукционного держателя хот-энда".
 |
 |
- НажмитеСтарт, и настройка индукционного держателя хот-энда автоматически запустит процесс предустановленной инициализации.
Устранение неполадок:Если во время инициализации возникла ошибка или сбой, вероятно, отклонение при установке сборки индукционного держателя хот-энда превышает допустимый допуск. Пожалуйста, обратитесь кРуководству по калибровке ручного положения индукционного держателя хот-энда H2C"для повторной калибровки ручного положения. После завершения вы можете снова попробовать выполнить операцию калибровки.
Проверка функциональности
Подключите питание и включите принтер, чтобы проверить, что индукционный хот-энд можно правильно захватить и установить, а его информация считывается нормально.
