Этот документ подробно описывает полный процесс модернизации H2D до H2C. Основная суть этого обновления — оснащение H2D системой Vortek, что позволяет выполнить продвинутую модернизацию с двух сопел на семь. В основном это замена heated bed, инструментальной головки с сборкой оси X, платы AP и передней панели, а также дополнительная установка сборочного узла стойки хотэнда и индукционного фиксатора хотэнда. Следует отметить, что это руководство составлено на основе версии H2D Laser. Из-за необходимости разборки и сборки воздушного насоса эта версия требует чуть больше усилий при выполнении, чем версия H2D Standard.
Полное руководство разделено на две части:
- Полное руководство по процедуре модернизации H2D в H2C — Часть A
- Полное руководство по процедуре модернизации H2D в H2C — Часть B
Эта статья является частью B полного руководства по модернизации. Она охватывает основные процедуры установки, включая сборочный узел балки крепления стойки хотэнда с индукцией, сборку стойки хотэнда с индукцией, индукционный фиксатор хотэнда, переднюю панель, боковые панели, заднюю панель и другие сопутствующие аксессуары.
Шаги модернизации
Шаг 4: Установка сборочного узла балки крепления стойки хотэнда с индукцией (примерно 20 минут)

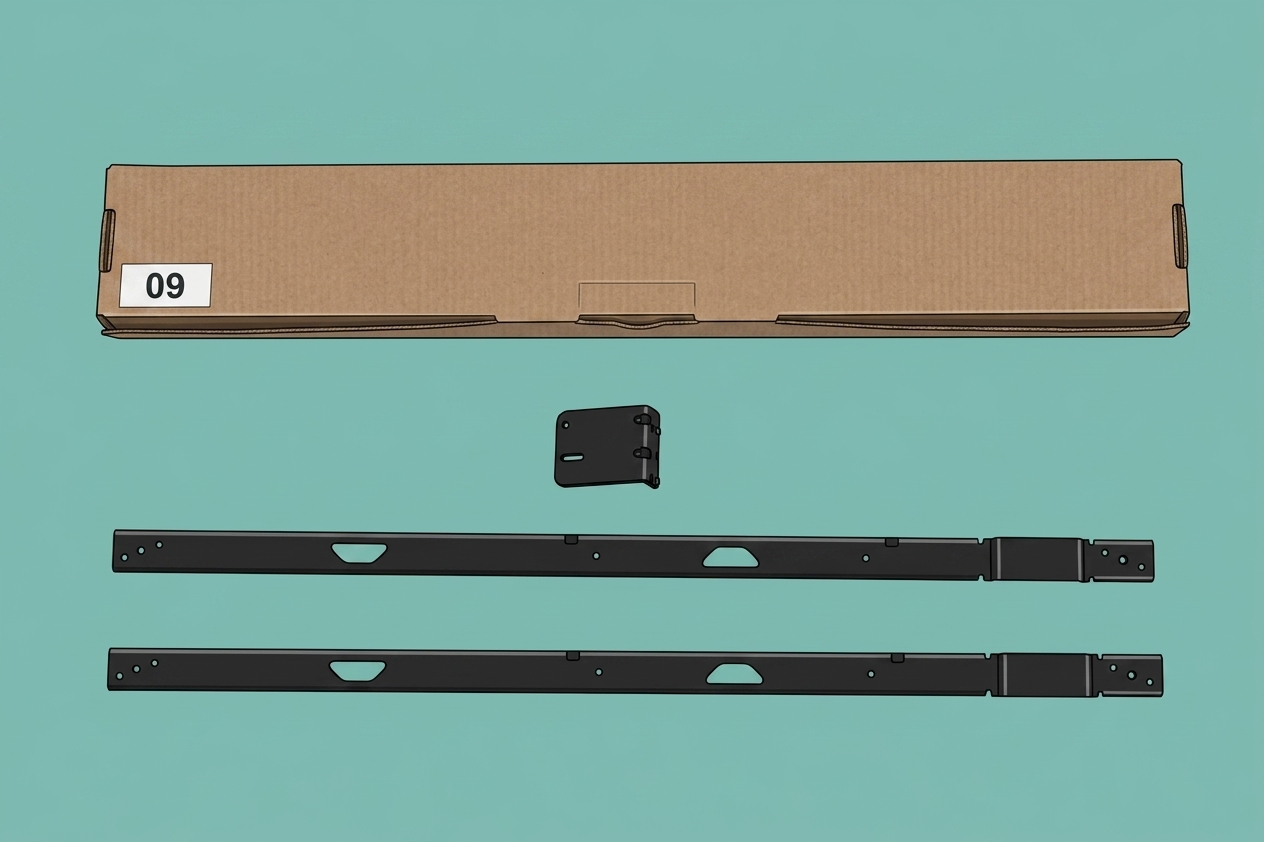

В коробке№ 9набора для модернизации Vortek, извлеките балку крепления стойки и металлический блок. Винты находятся в коробке№ 3: для крепления металлического блока используются винты с синим фиксатором резьбы M3x5, а для крепления верхней и нижней балок — винты с синим фиксатором резьбы M3x6. Обязательно различайте типы винтов и их места установки при монтаже.
 |
 |

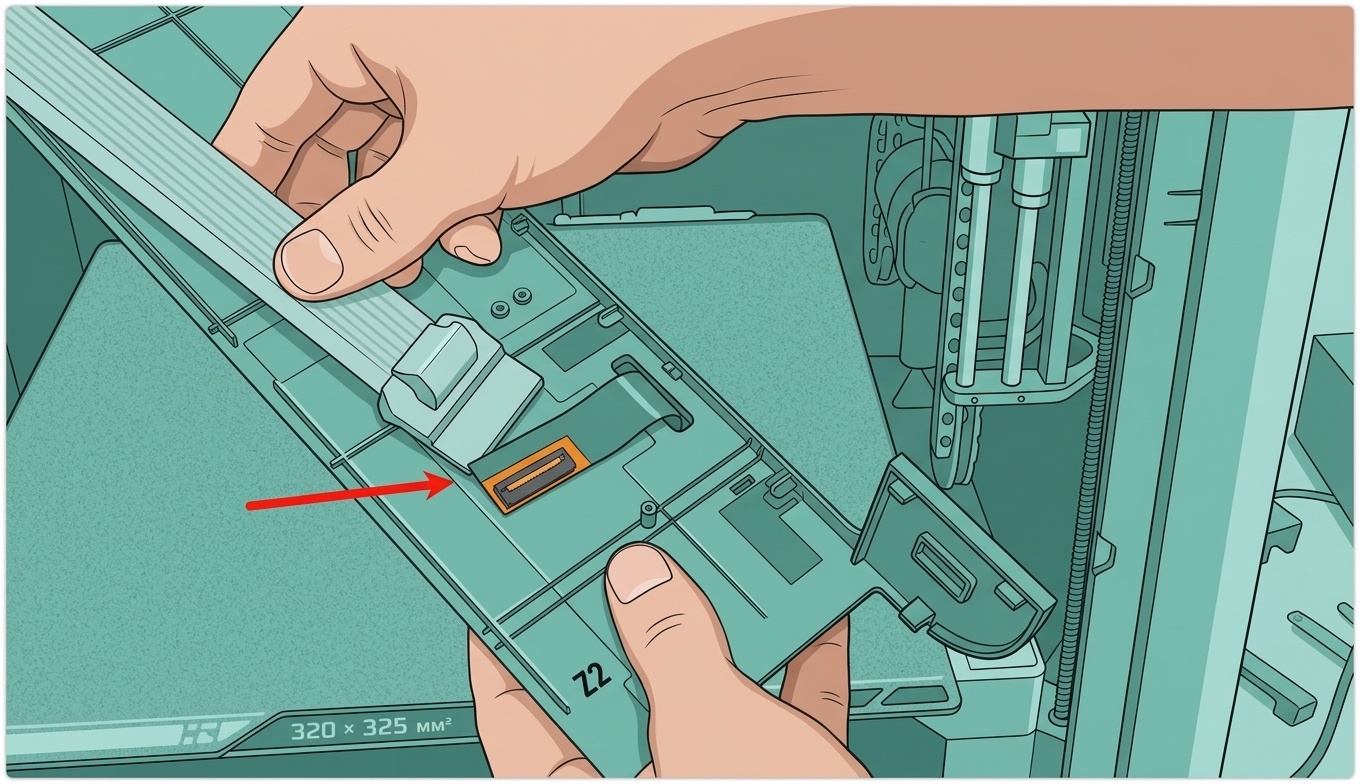

Перед установкой стойки хотэнда с индукцией, если heated bed находится в высоком положении, вы можете поднять принтер и потянуть нижний ремень, чтобы опустить heated bed для облегчения установки.

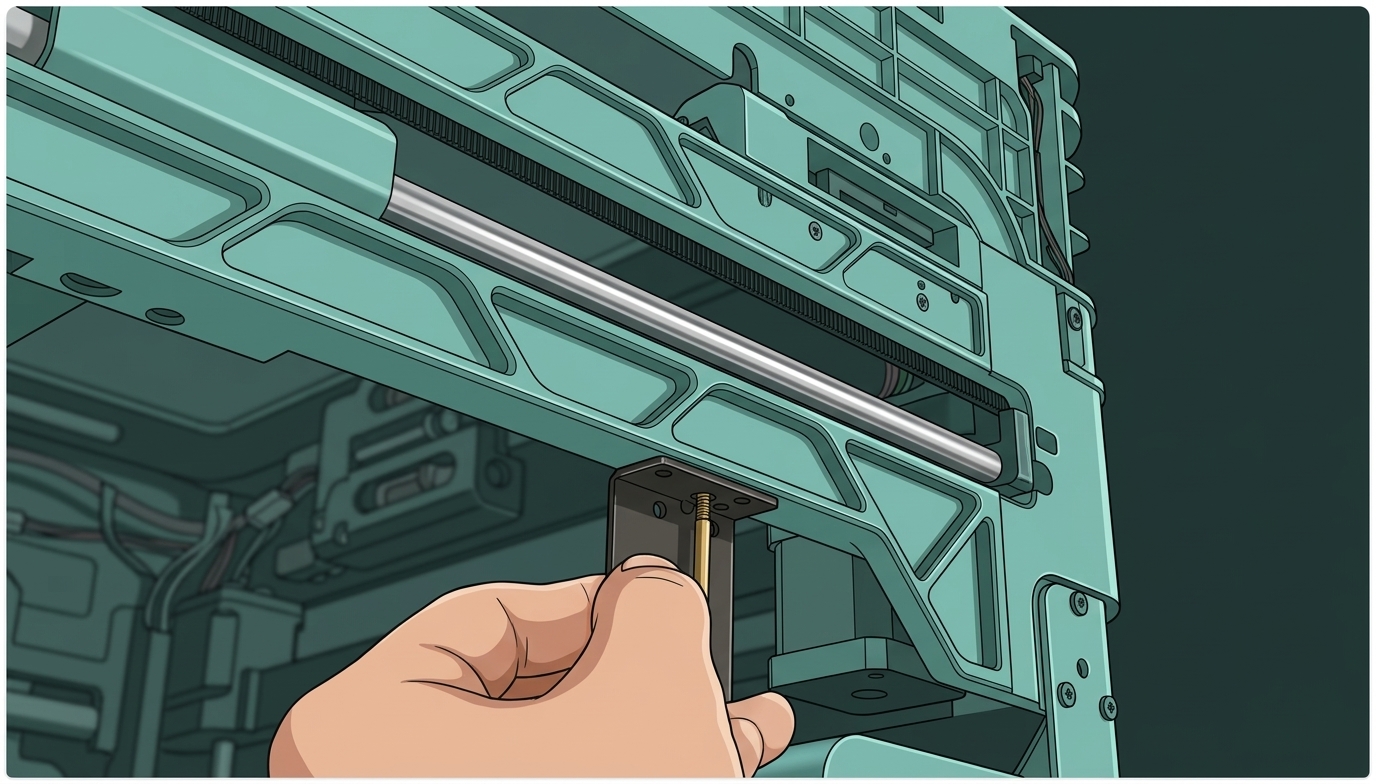

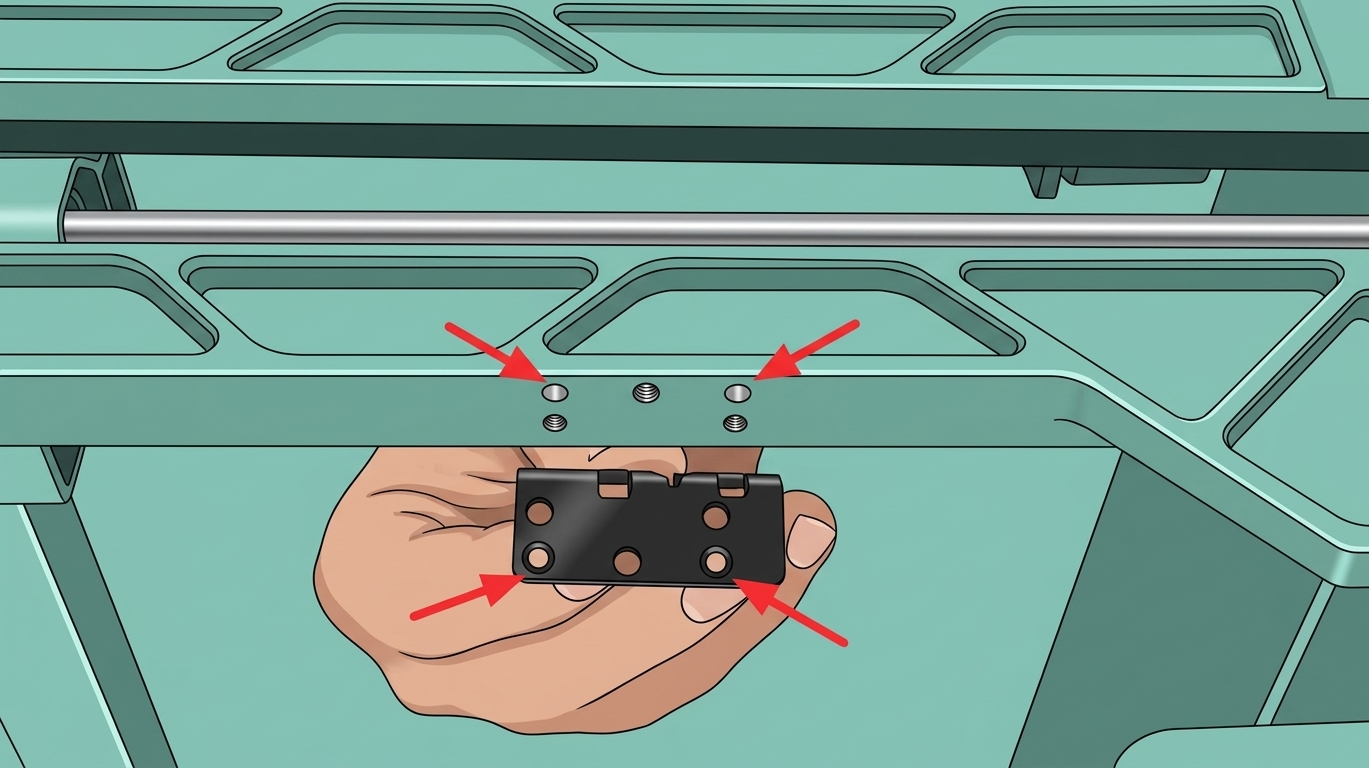

Сначала установите металлический блок, совместив его с посадочными отверстиями на верхней балке. Зафиксируйте блок и используйте шестигранный ключ H2.0 для затяжки трех винтов (синий фиксатор резьбы M3x5).
 |
 |

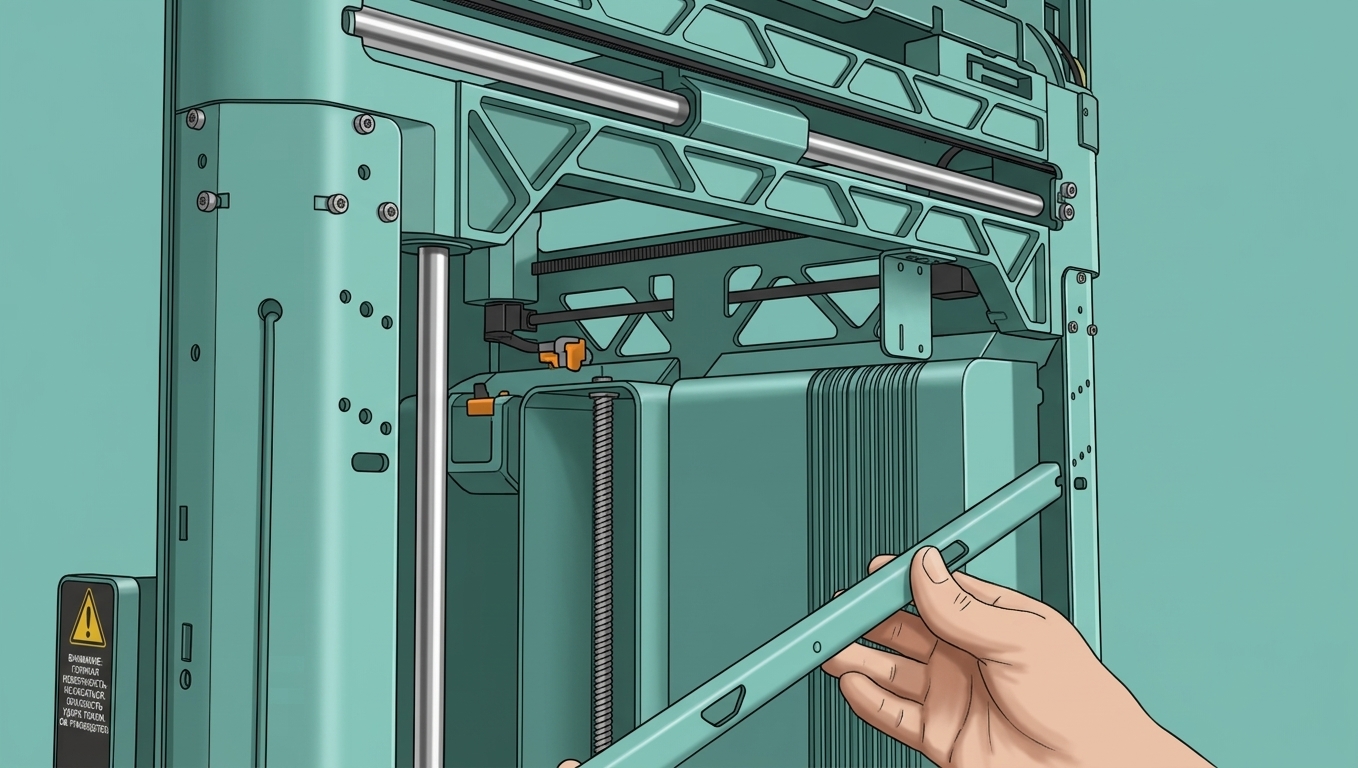

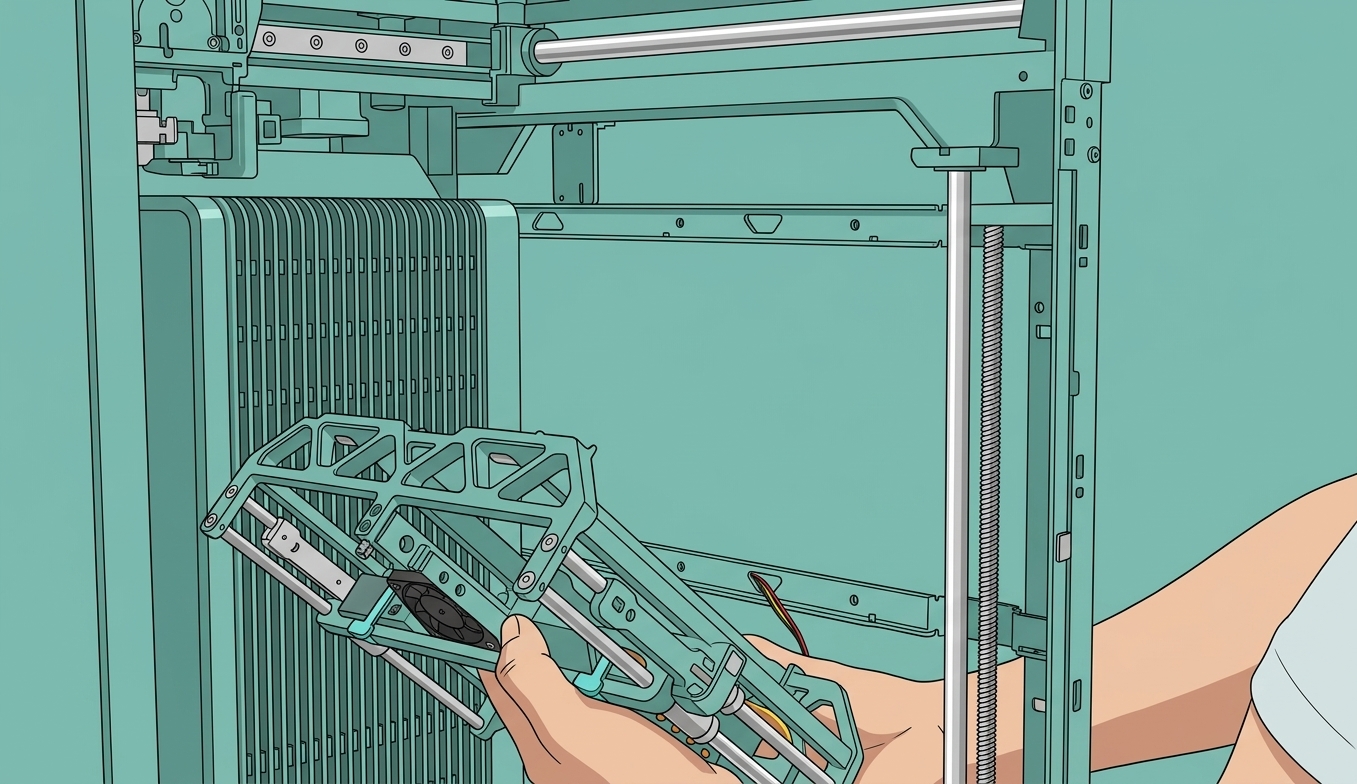

Наклоните балку крепления стойки и поместите её внутрь внешних стоек. На балке есть посадочные отверстия на обоих концах, соответствующие отверстиям для крепления в раме. При правильной установке балка должна находиться вблизи зоны крепления верхней балки; убедитесь, что положение правильное.
 |
 |

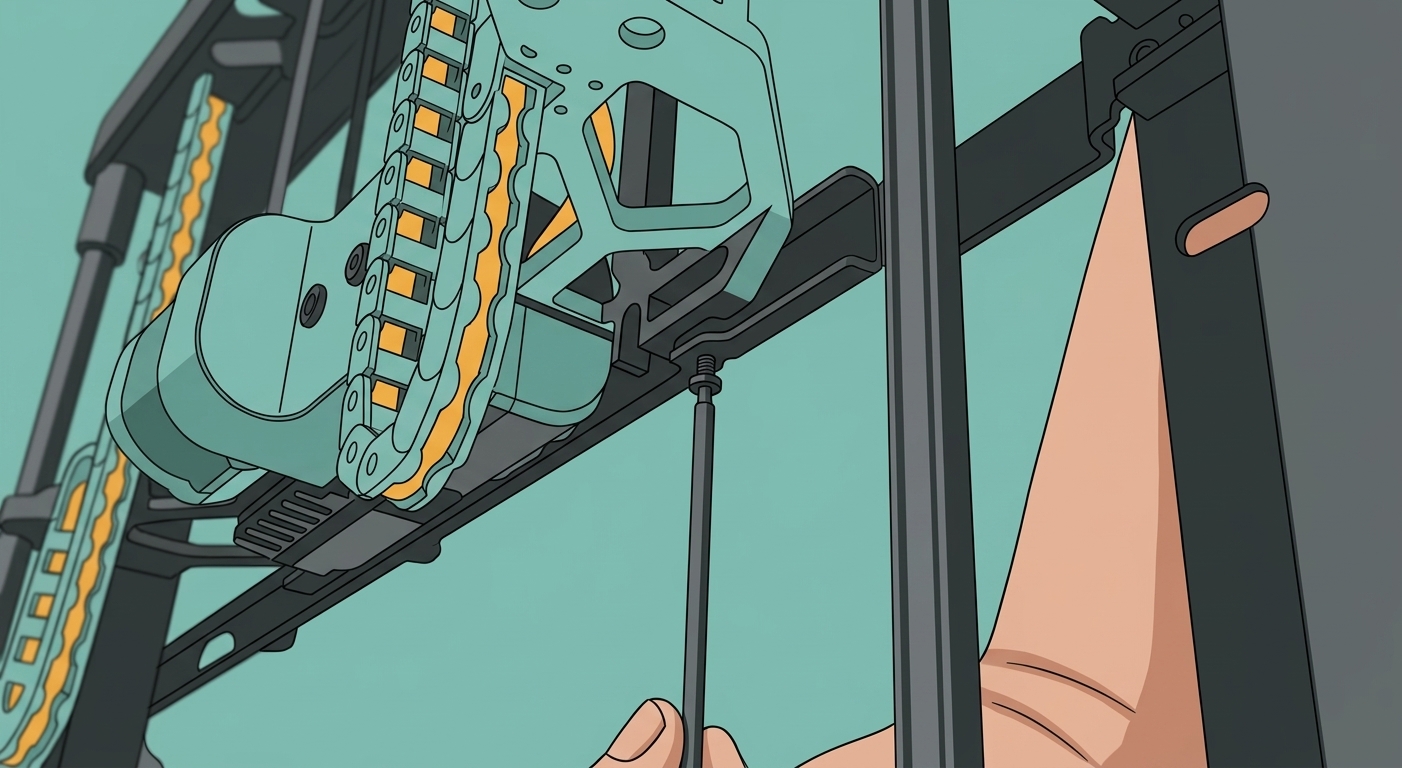

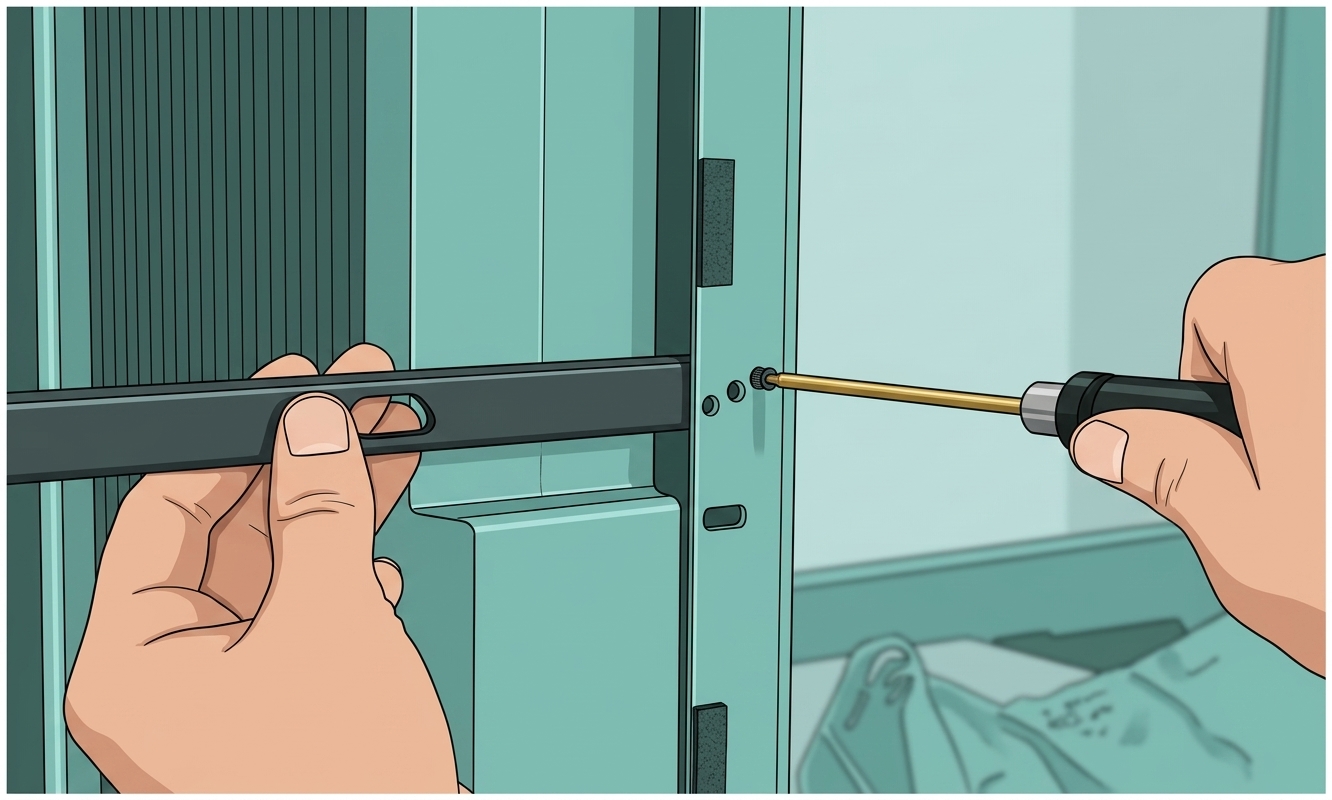

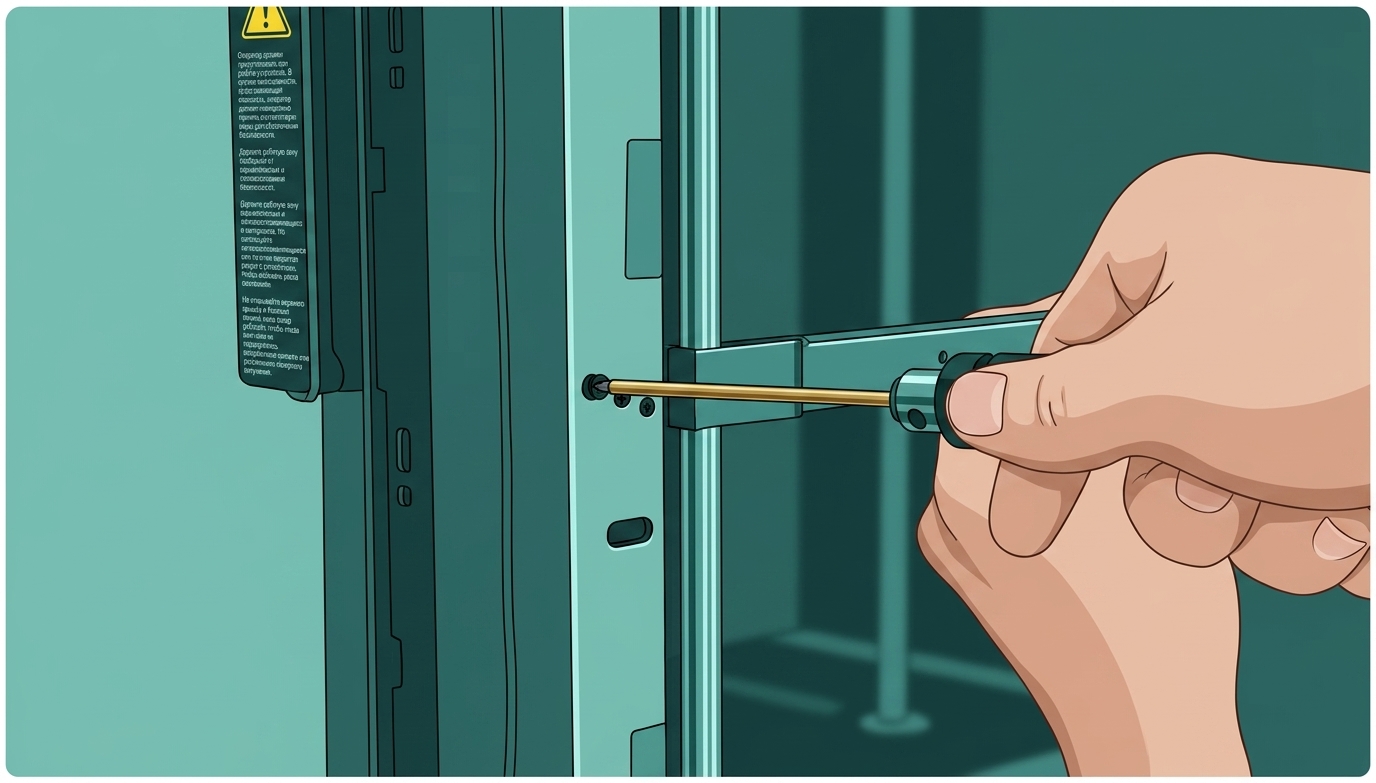

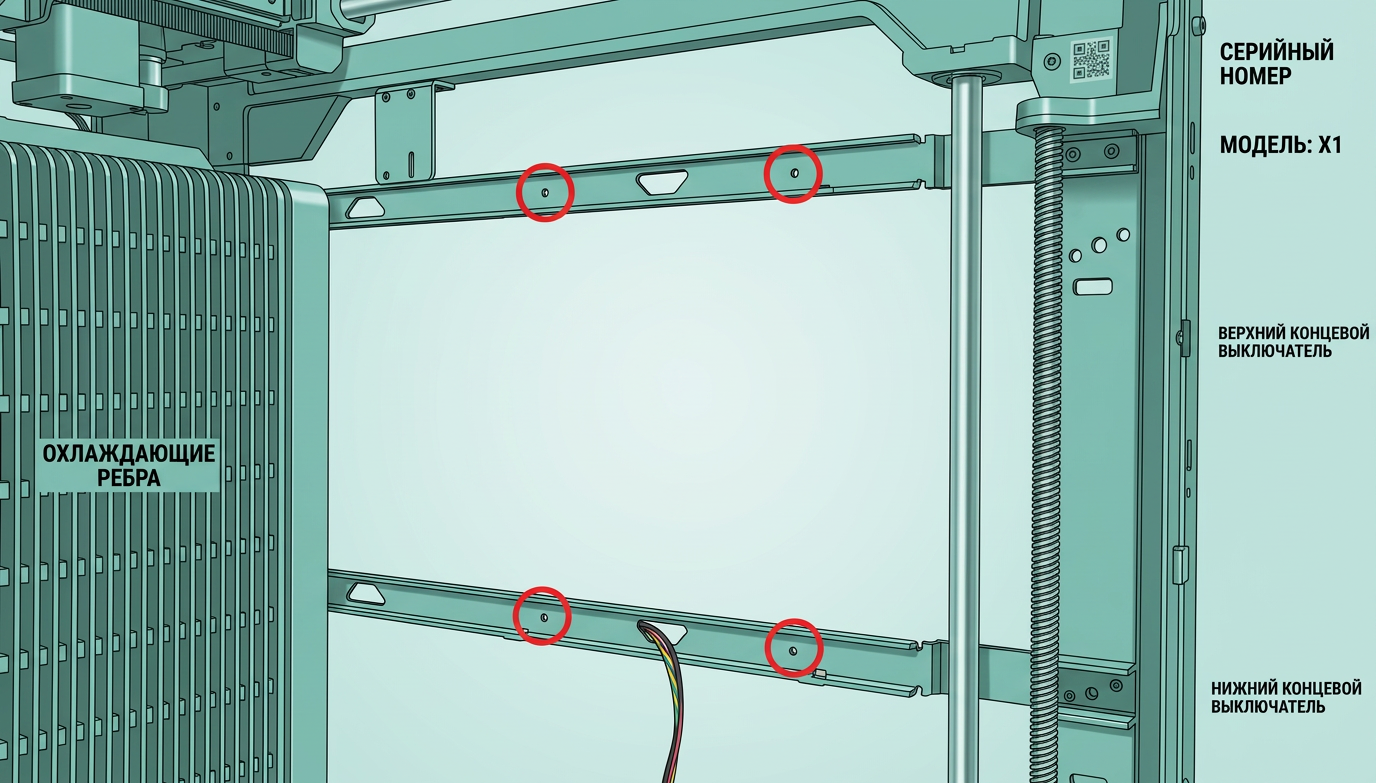

Затяните четыре винта крепления (синий фиксатор резьбы M3x6) с обеих сторон. Сначала предварительно затяните внешний левый винт, затем внешний правый винт. После подтверждения положения балки затяните оставшийся внешний левый винт и внутренние винты.
 |
 |

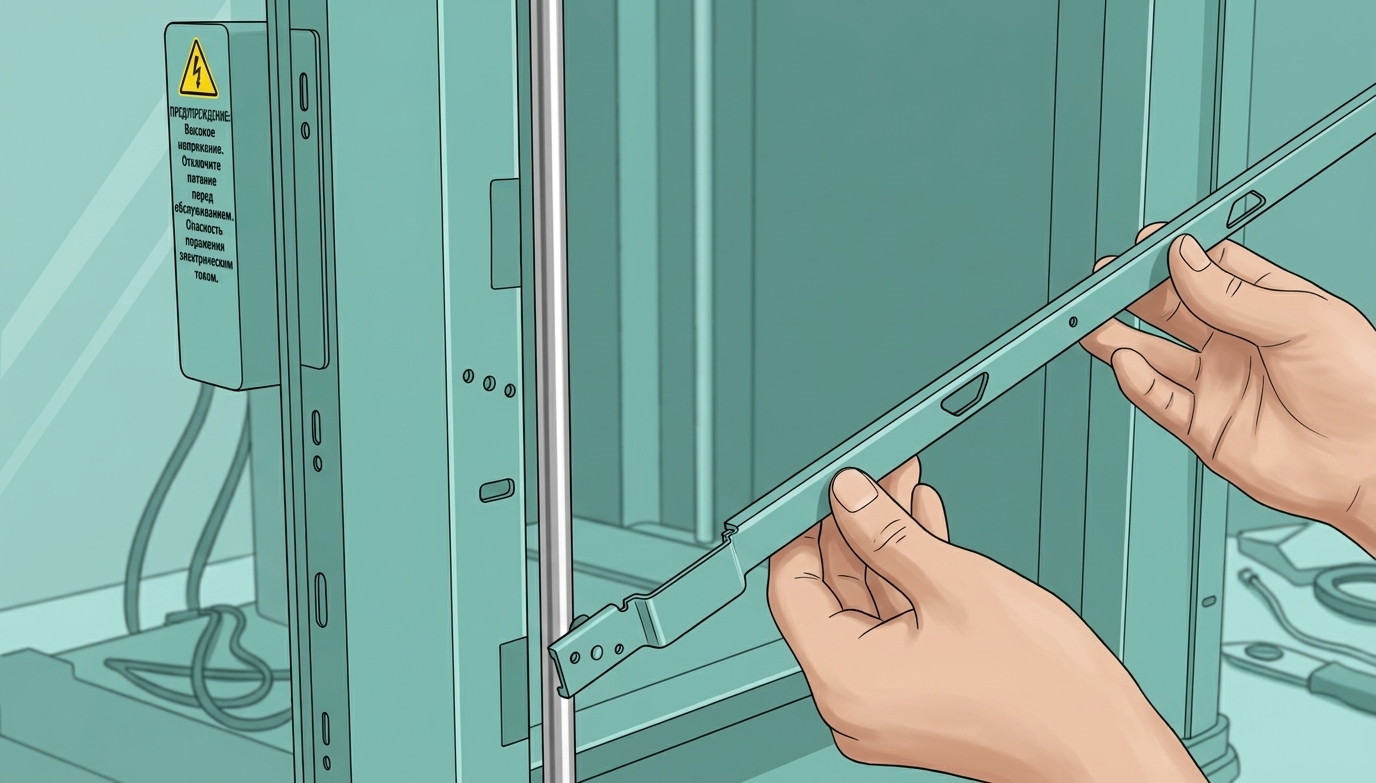

Затем установите нижнюю балку.
Затяните четыре винта на нижней балке аналогичным образом.
 |
 |
Шаг 5: Установка сборочного узла стойки хотэнда с индукцией (примерно 20 минут)

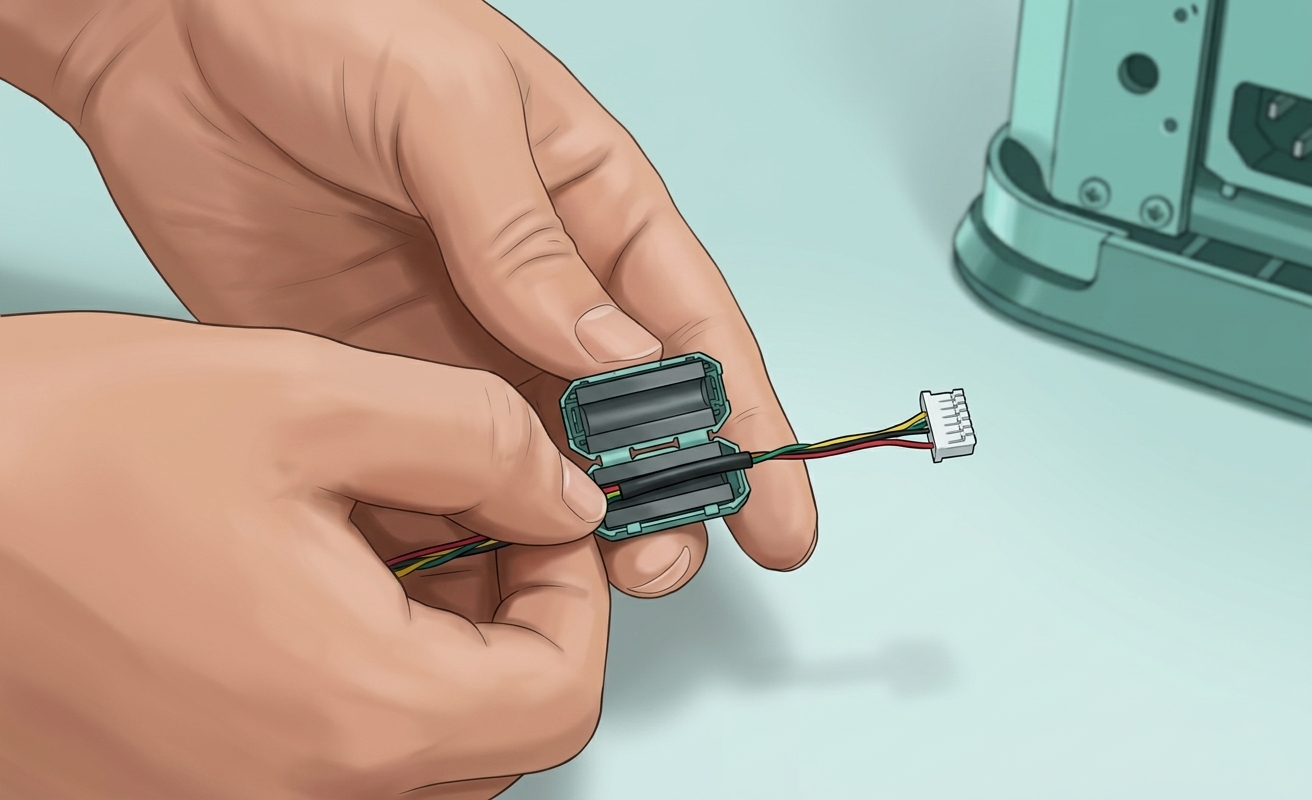

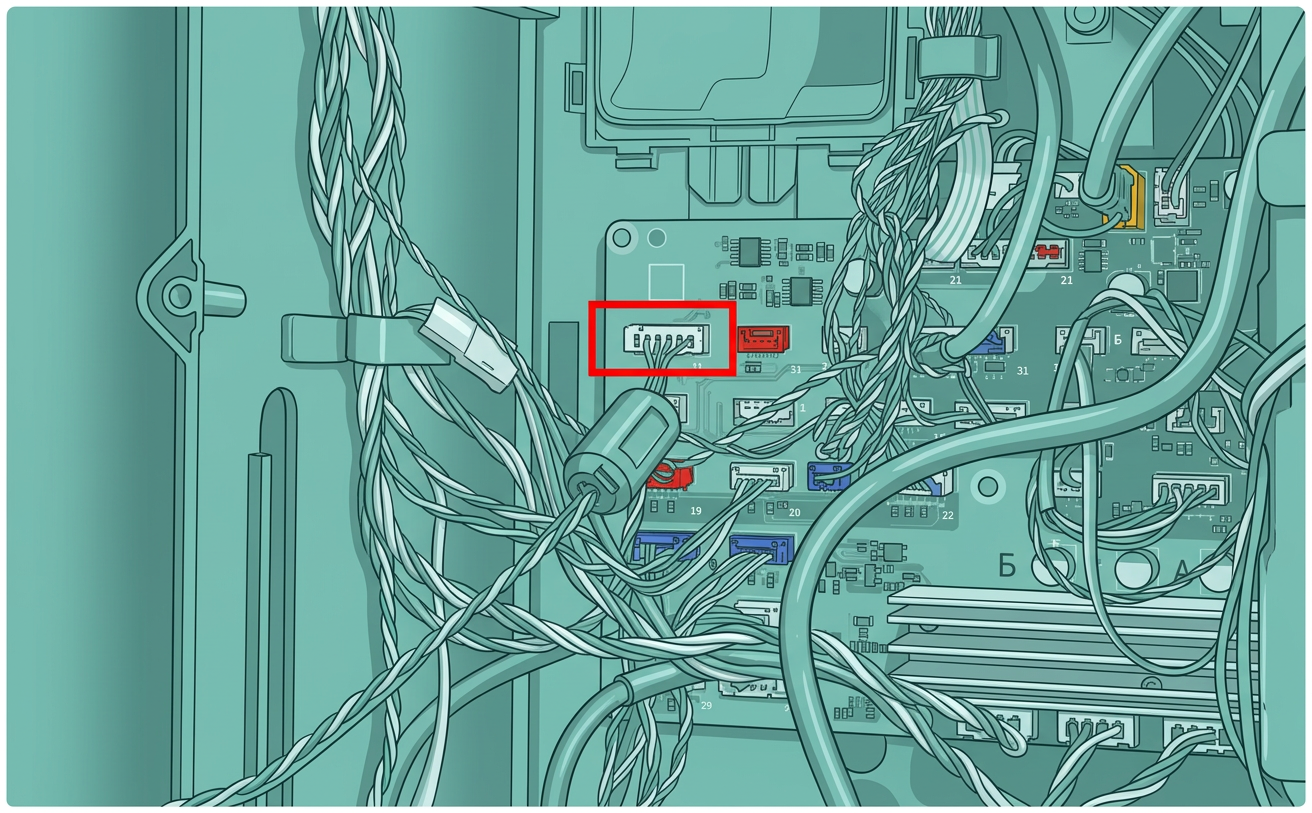

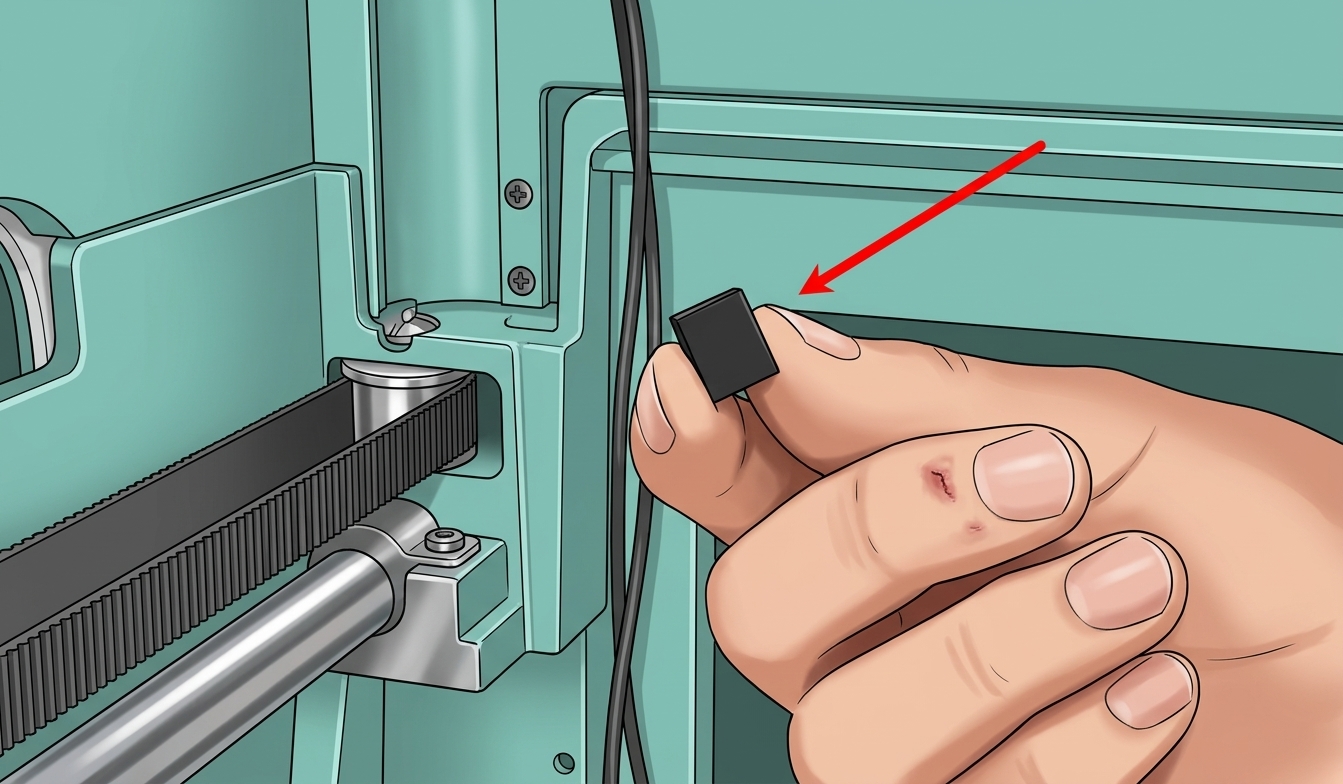

В упаковке стойки хотэнда с индукцией извлеките кабель стойки и ферритовое ядро. Установите ферритовое ядро на сегмент кабеля рядом с платой MC, затем подключите разъем кабеля к соответствующему порту в верхнем левом углу платы MC, как показано ниже.
 |
 |

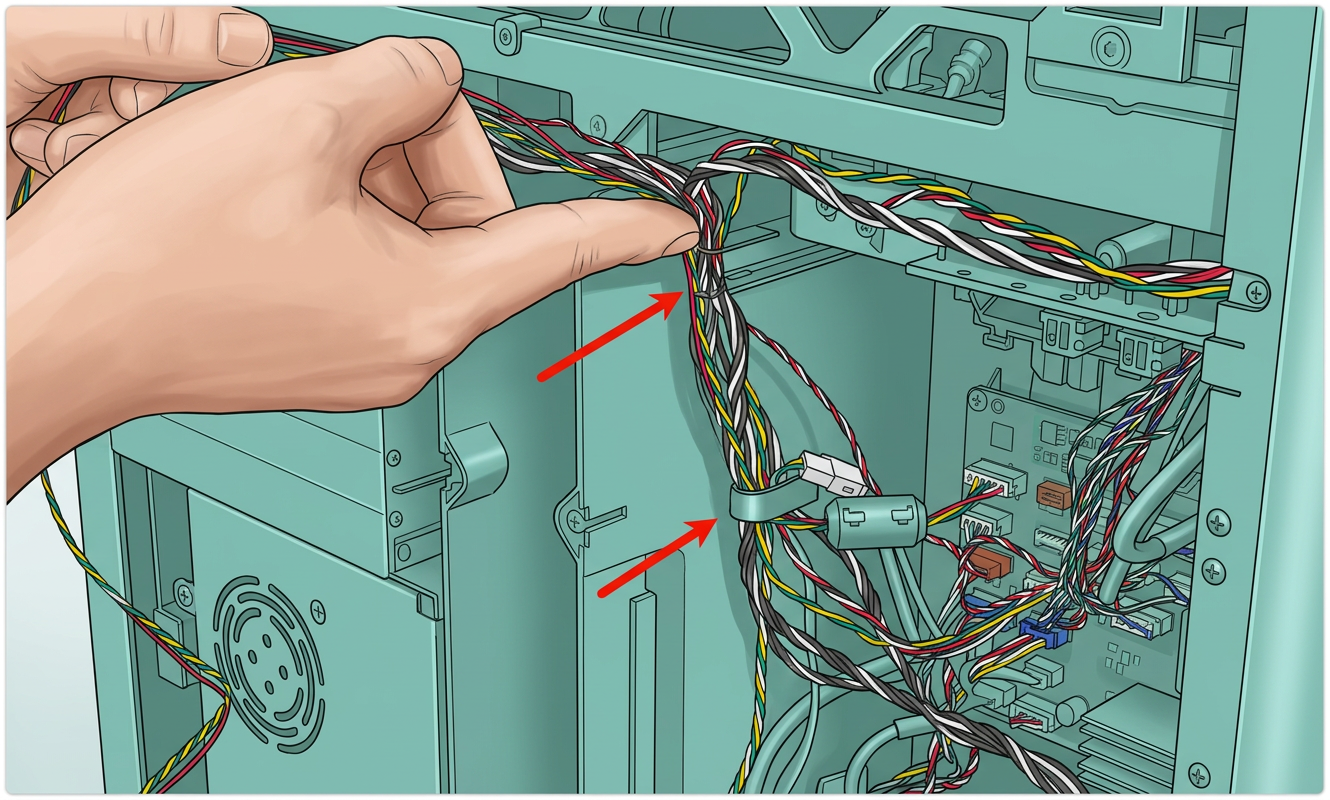

После подключения аккуратно уложите кабель в кабельные каналы внутри камеры, чтобы обеспечить аккуратную прокладку без переплетений.
 |
 |

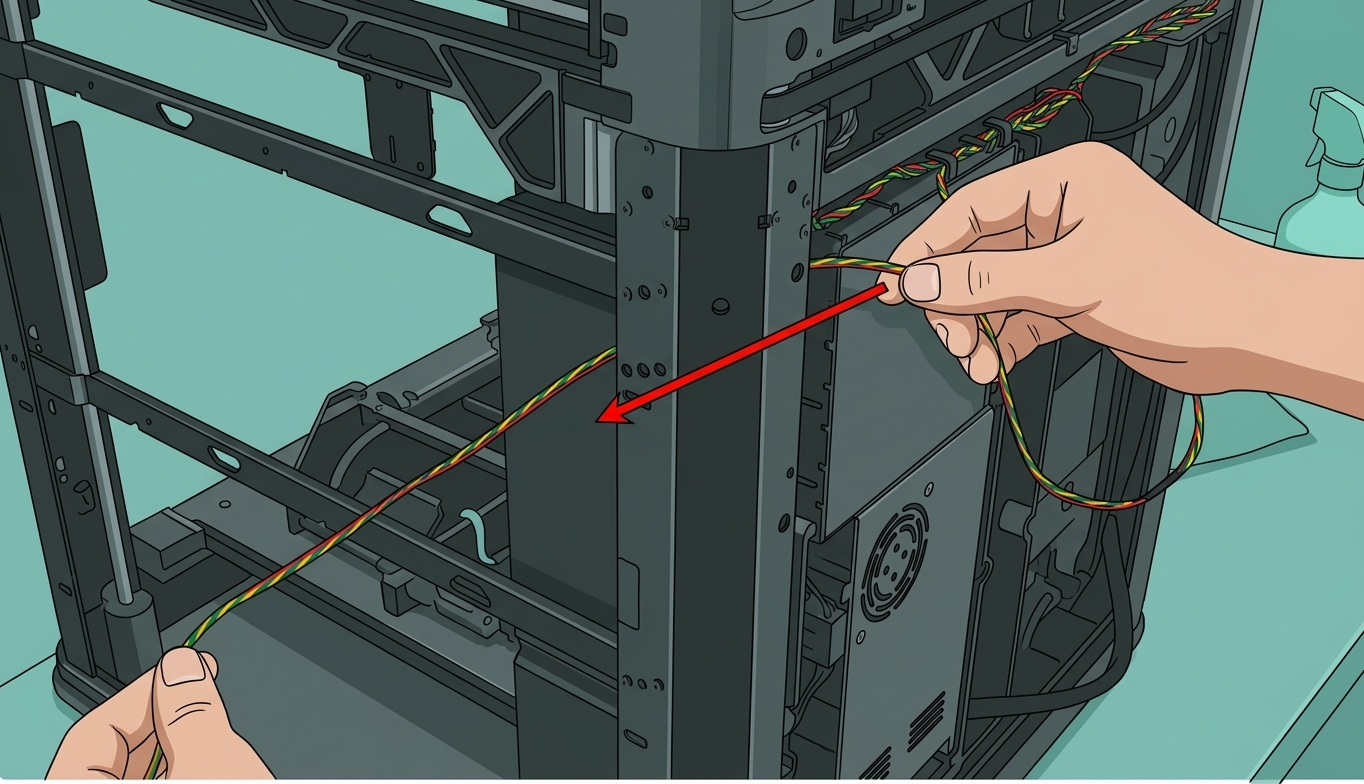

Проложите кабель через правую заднюю стойку принтера, чтобы завершить начальную трассу кабеля.

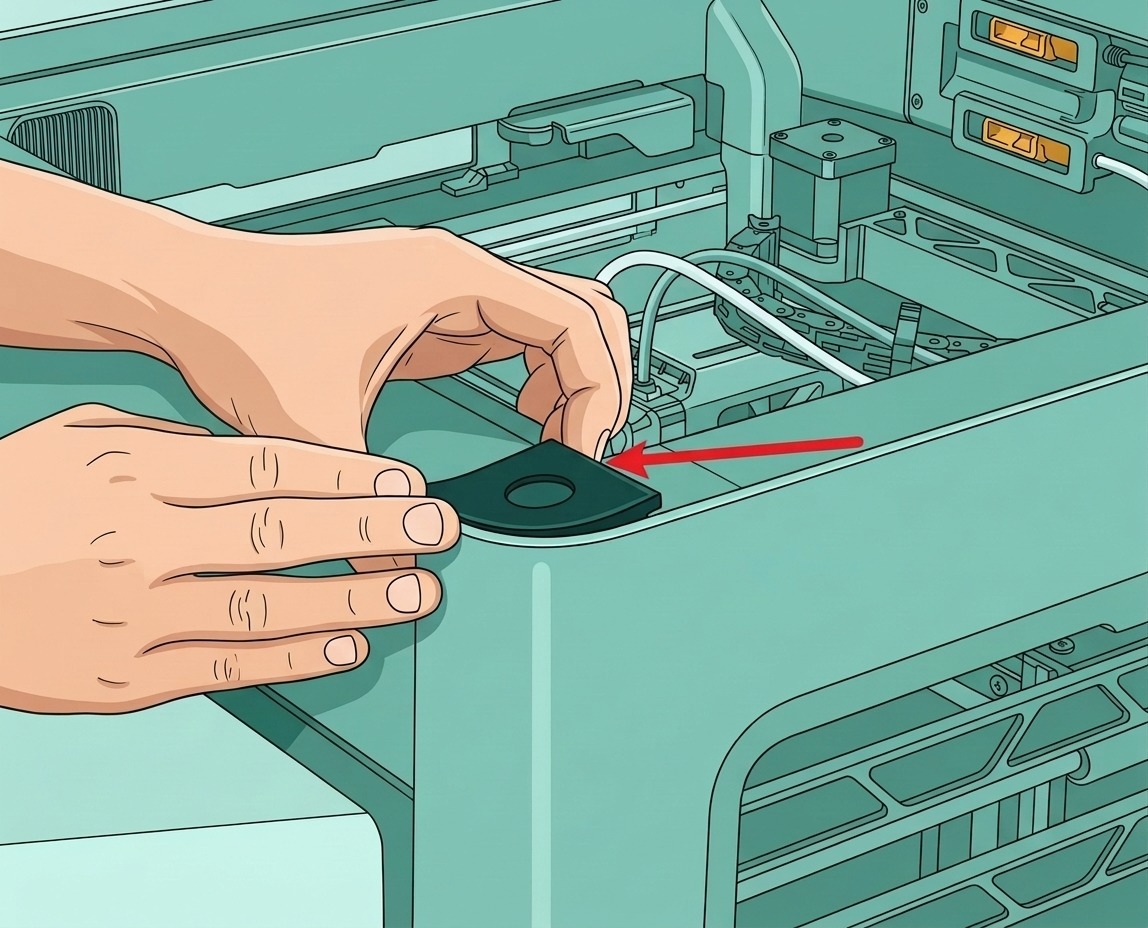

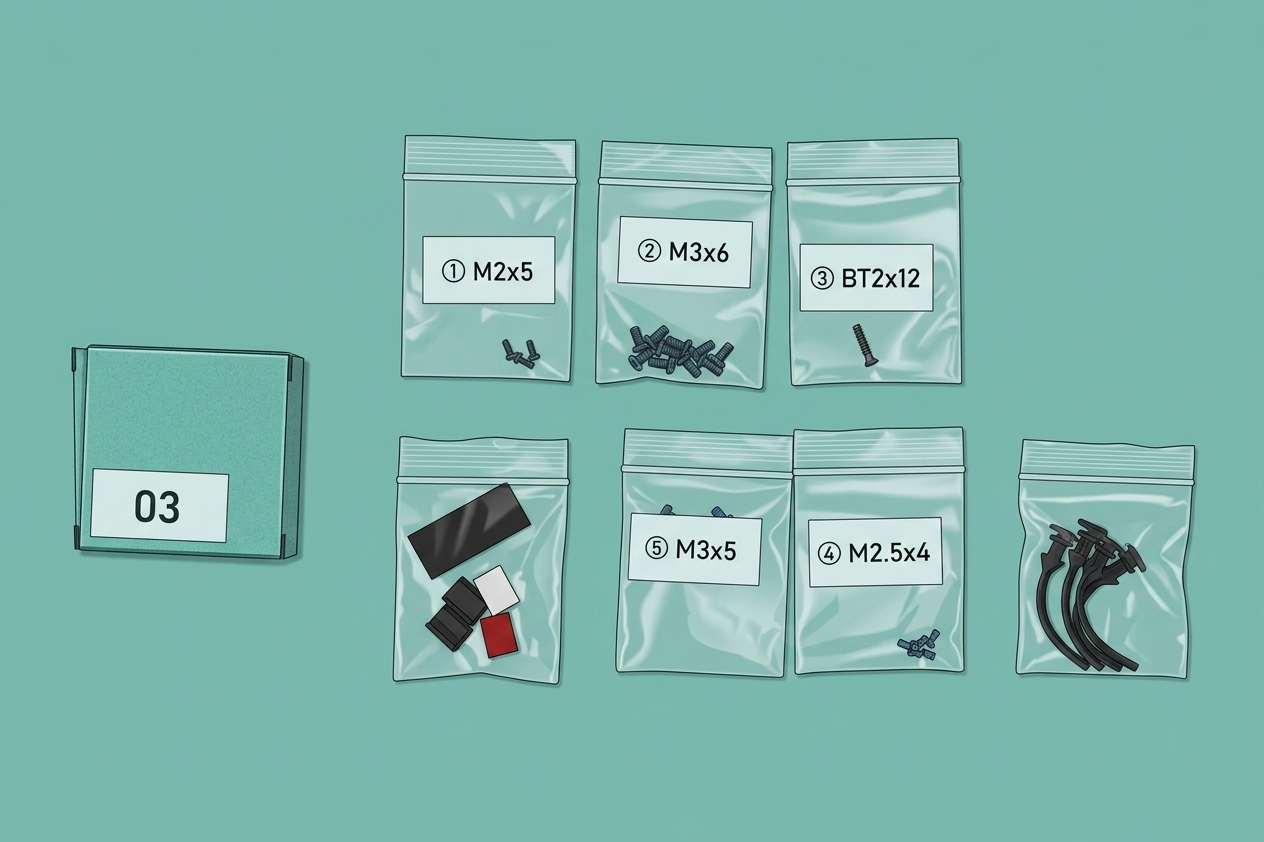

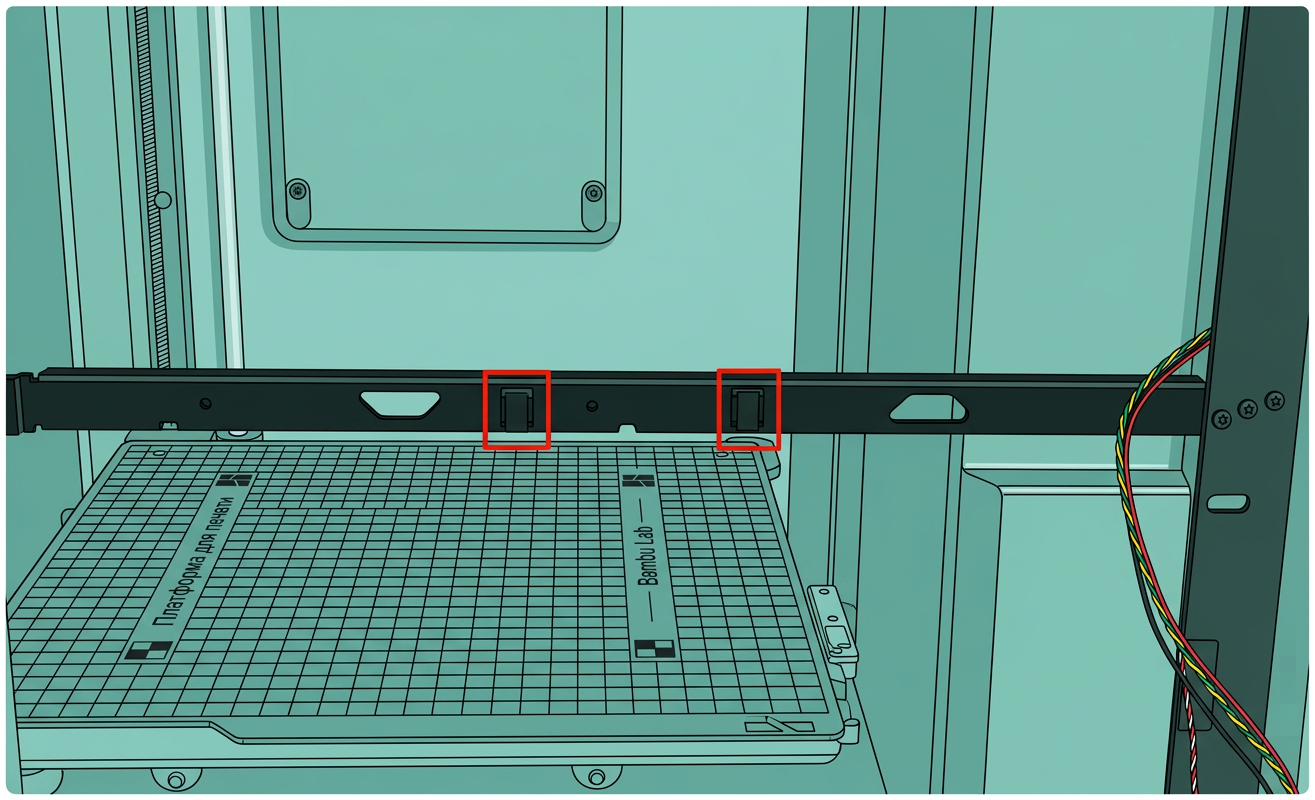

Из коробки№ 3набора для модернизации Vortek, извлеките ацетатную ленту и белые клейкие кабельные зажимы. Сначала используйте ацетатную ленту, чтобы закрепить кабель внутри правой задней стойки, чтобы он лежал ровно вдоль стойки.
 |
 |
Снимите подложку с кабельного зажима и приклейте его в указанное положение на внешней стороне балки крепления стойки (как показано). Затем проложите кабель в зажим и направьте его внутрь балки для аккуратной фиксации кабеля.
 |
 |

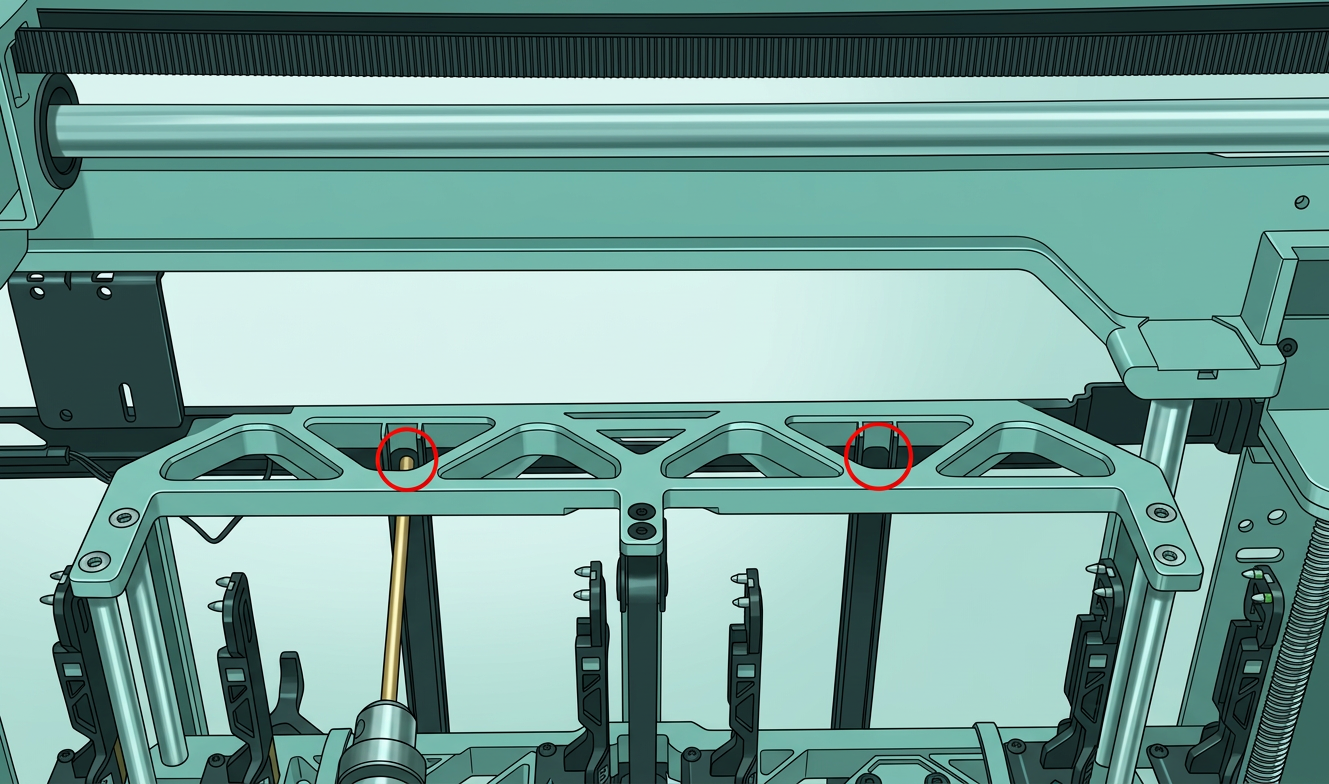

Согласно рисункам найдите четыре отверстия для винтов на стойке хотэнда с индукцией и соответствующие четыре отверстия для крепления на балке.
 |
 |

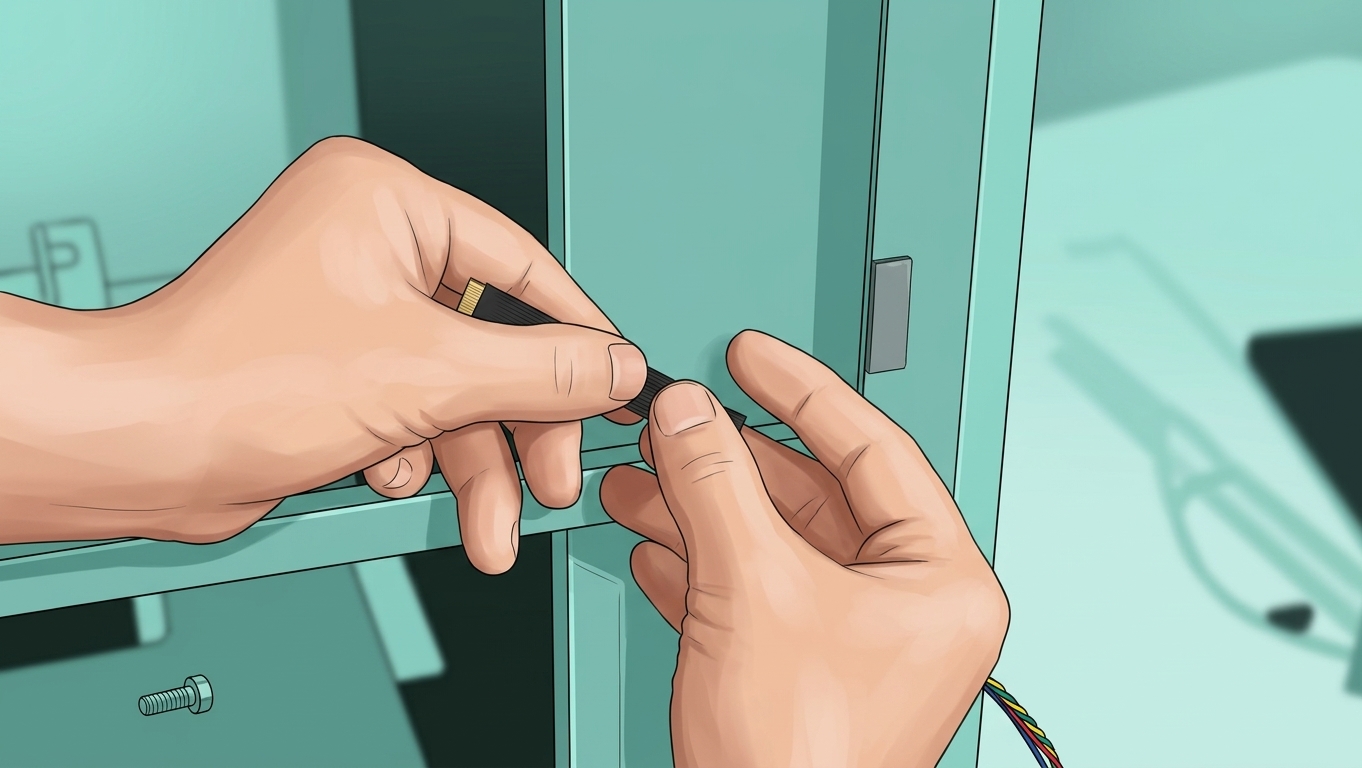

Подключите разъем кабеля стойки к стойке хотэнда с индукцией. После подключения слегка потяните, чтобы убедиться, что разъем надежно зафиксирован.

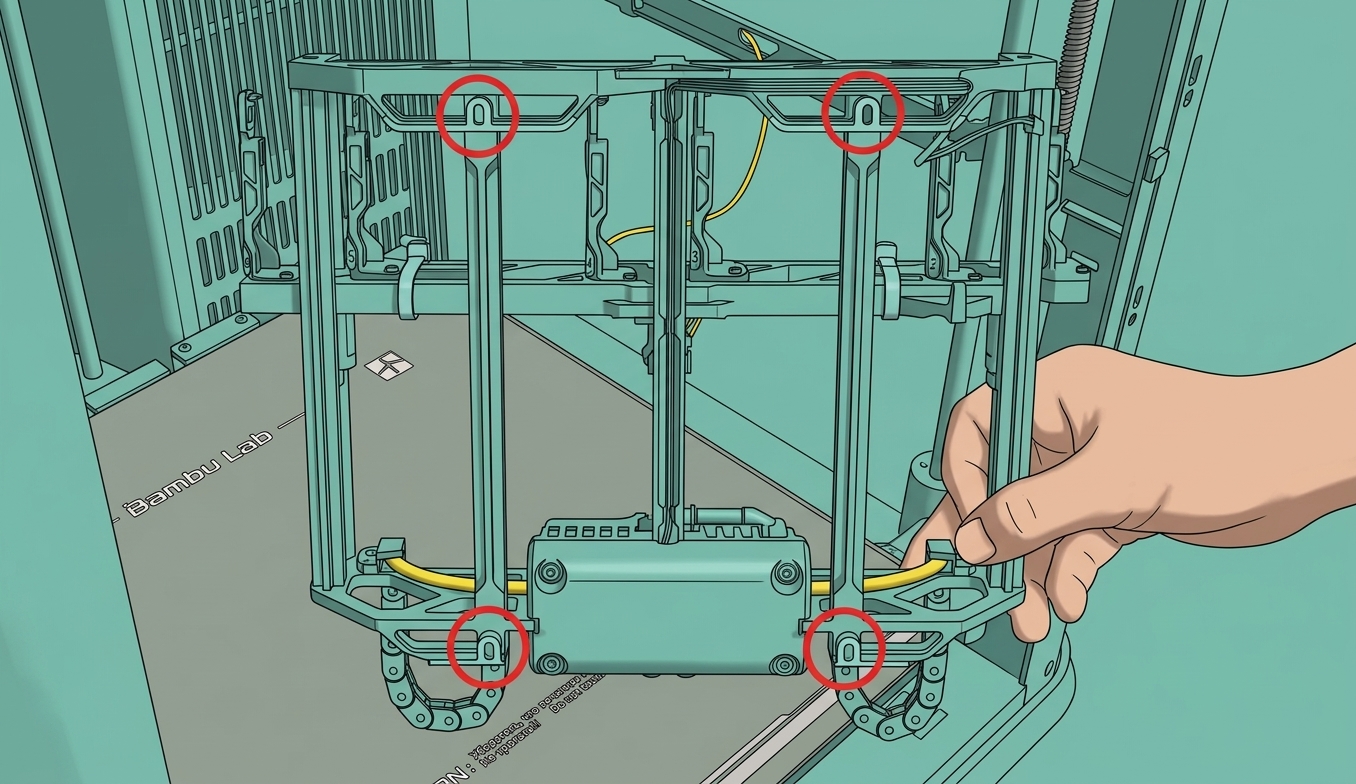

Аккуратно поместите стойку хотэнда с индукцией на место крепления балки. Медленно отрегулируйте её положение и слегка надавите, пока вся контактная поверхность между стойкой и балкой не будет полностью установлена.
Затяните четыре винта крепления (красный фиксатор резьбы M3x6) сверху и снизу балки, чтобы обеспечить равномерную нагрузку без люфта или перекоса.
 |
 |
В упаковке стойки хотэнда с индукцией находятся винты, используемые для фиксации стойки.
После затяжки четырех передних винтов затяните два нижних винта (красный фиксатор резьбы M3x6). Эти два винта используются для позиционирования стойки.Затяните их до плотного прилегания; нет необходимости закручивать их полностью.
 |
 |

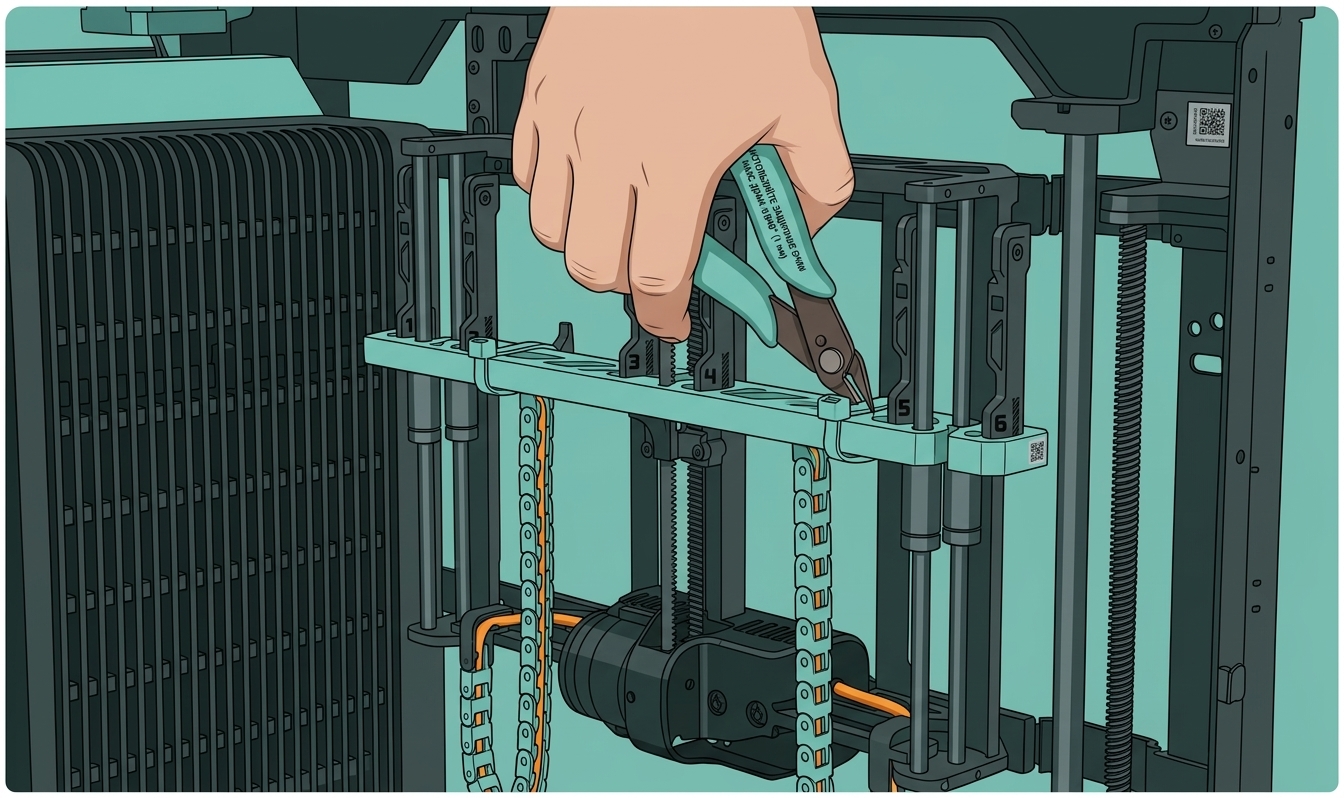

После установки обрежьте стяжки на стойке кусачками.
Шаг 6: Установка индукционного фиксатора хотэнда (примерно 10 минут)

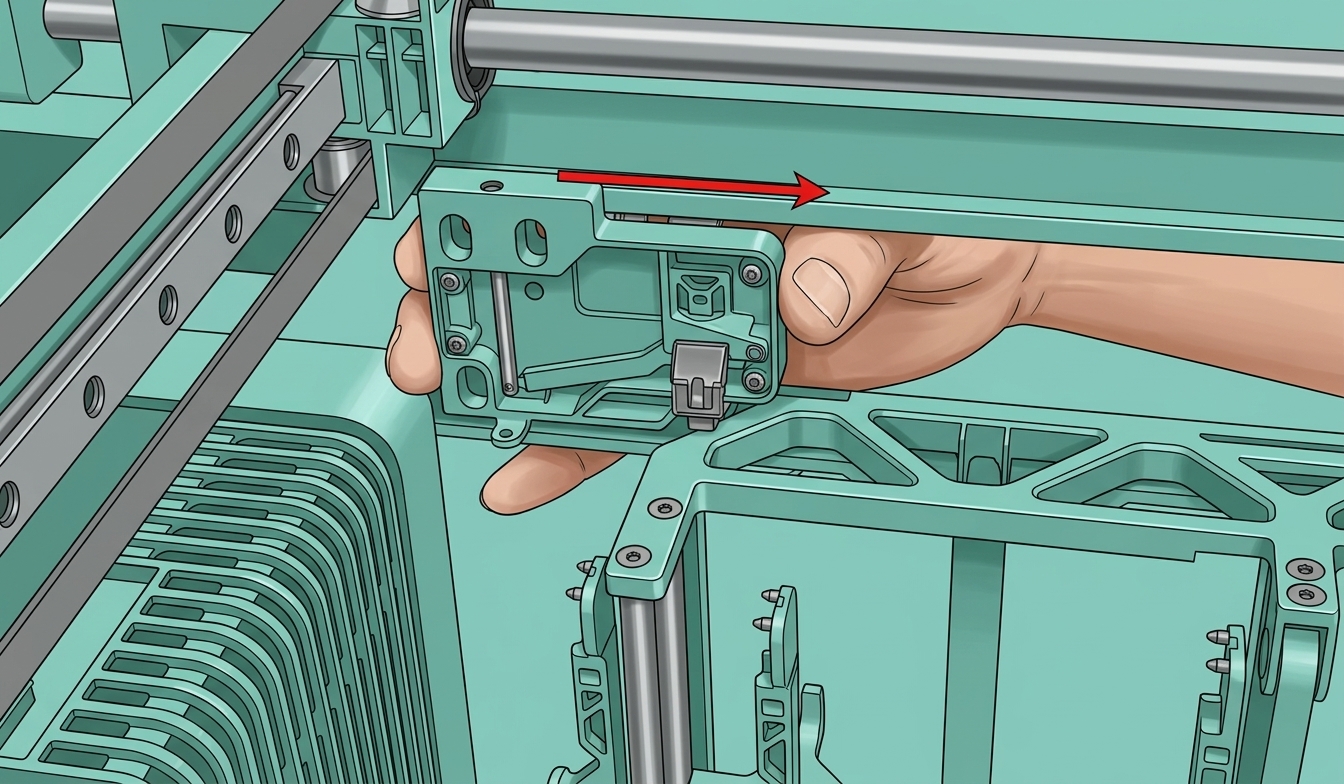

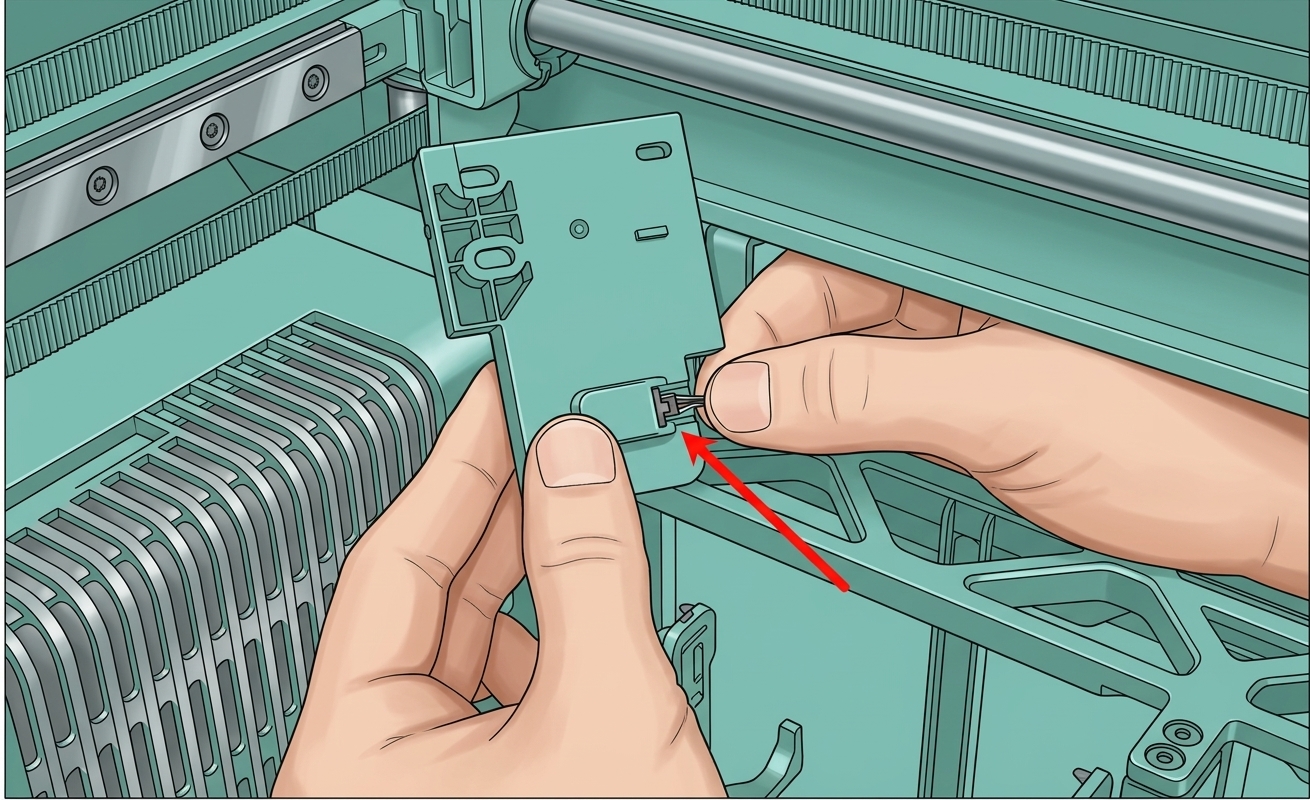

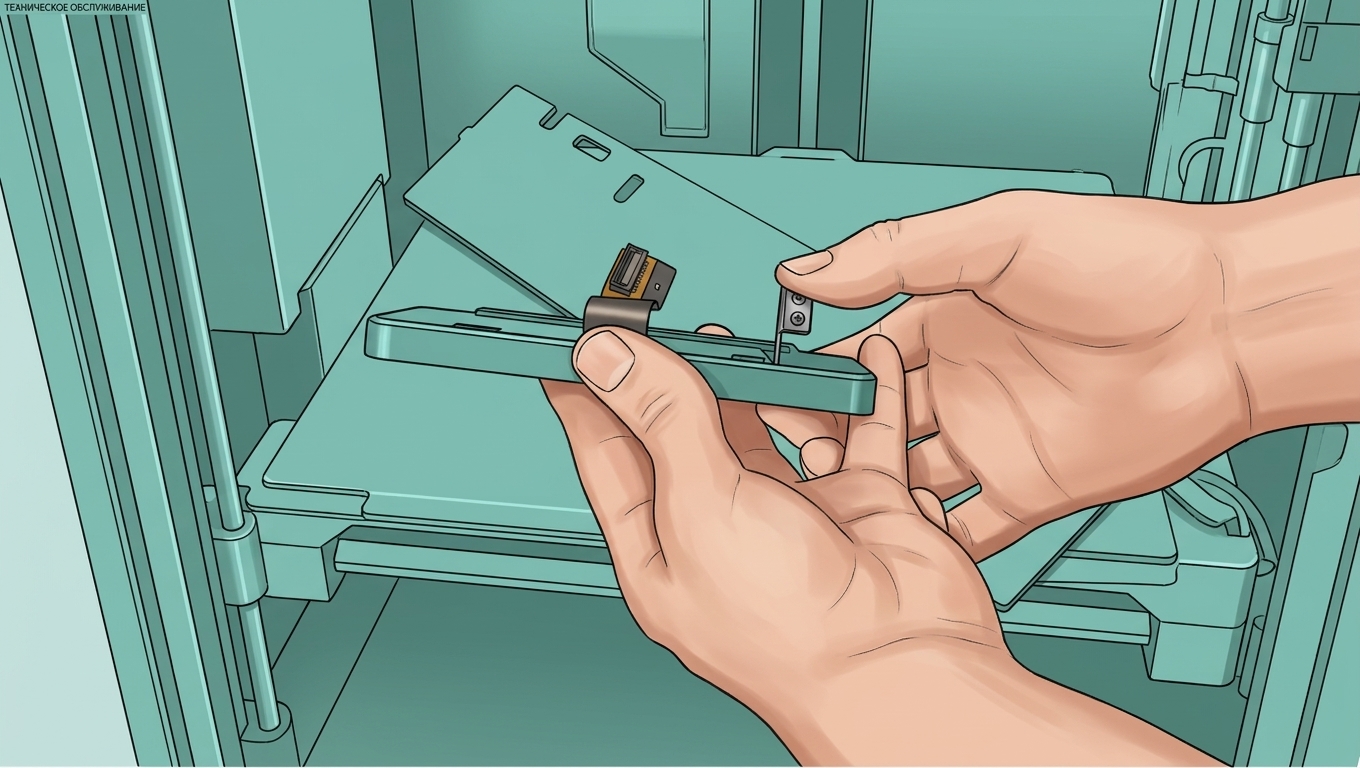

Подключите разъем кабеля индукционного фиксатора хотэнда и вставьте сборку в соответствующий паз на стойке хотэнда с индукциейслева направо.
 |
 |
Примечание: фиксатор хотэнда можно установить только путем вставки его слева направо.

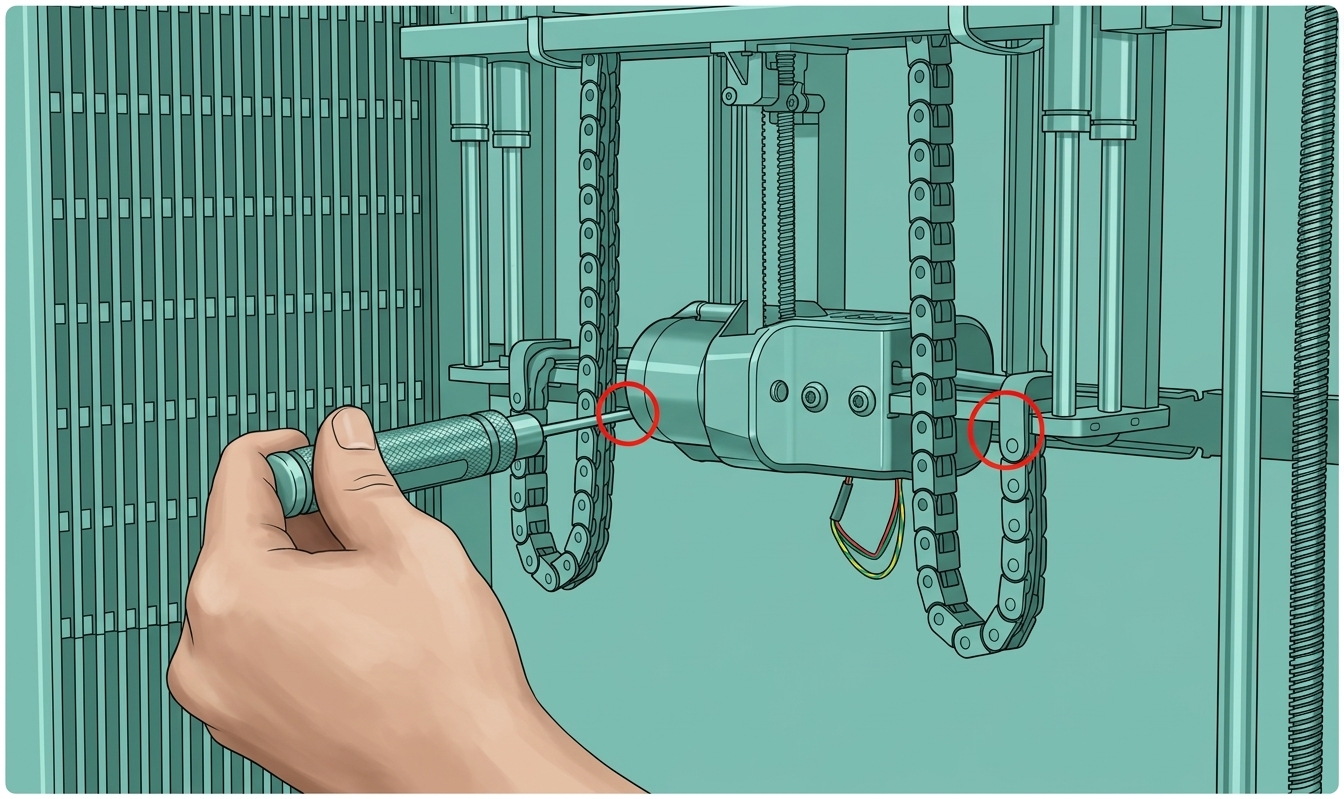

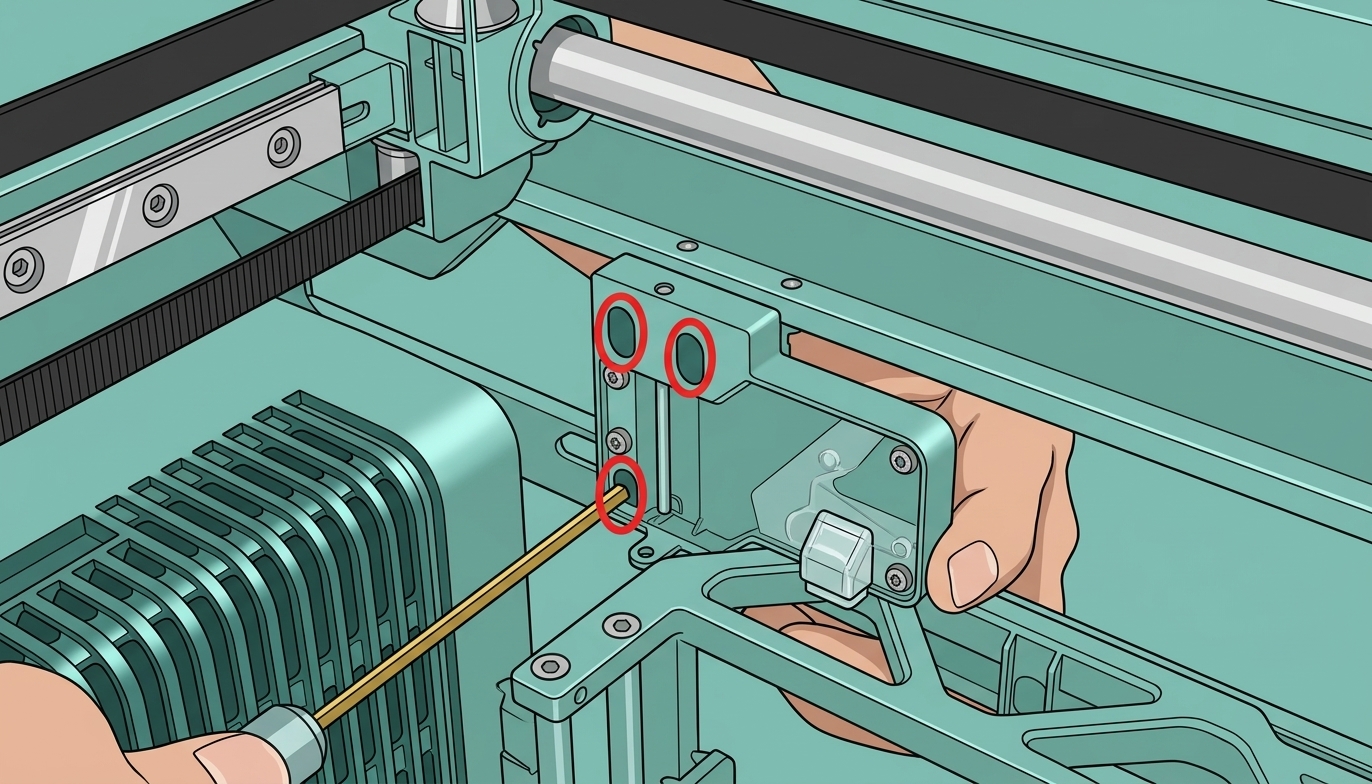

Затяните три винта крепления (синий фиксатор резьбы M3x5) индукционного фиксатора хотэнда. После установки нажмите кнопку внизу сборки и проверьте, поднимается ли внутренний цилиндрический штифт синхронно, чтобы подтвердить правильную работу.
 |
 |
При затяжке винтов избегайте зажима кабеля, чтобы предотвратить проблемы с коммуникацией.
Шаг 7: Замена передней панели (примерно 15 минут)
Снятие передней панели H2D

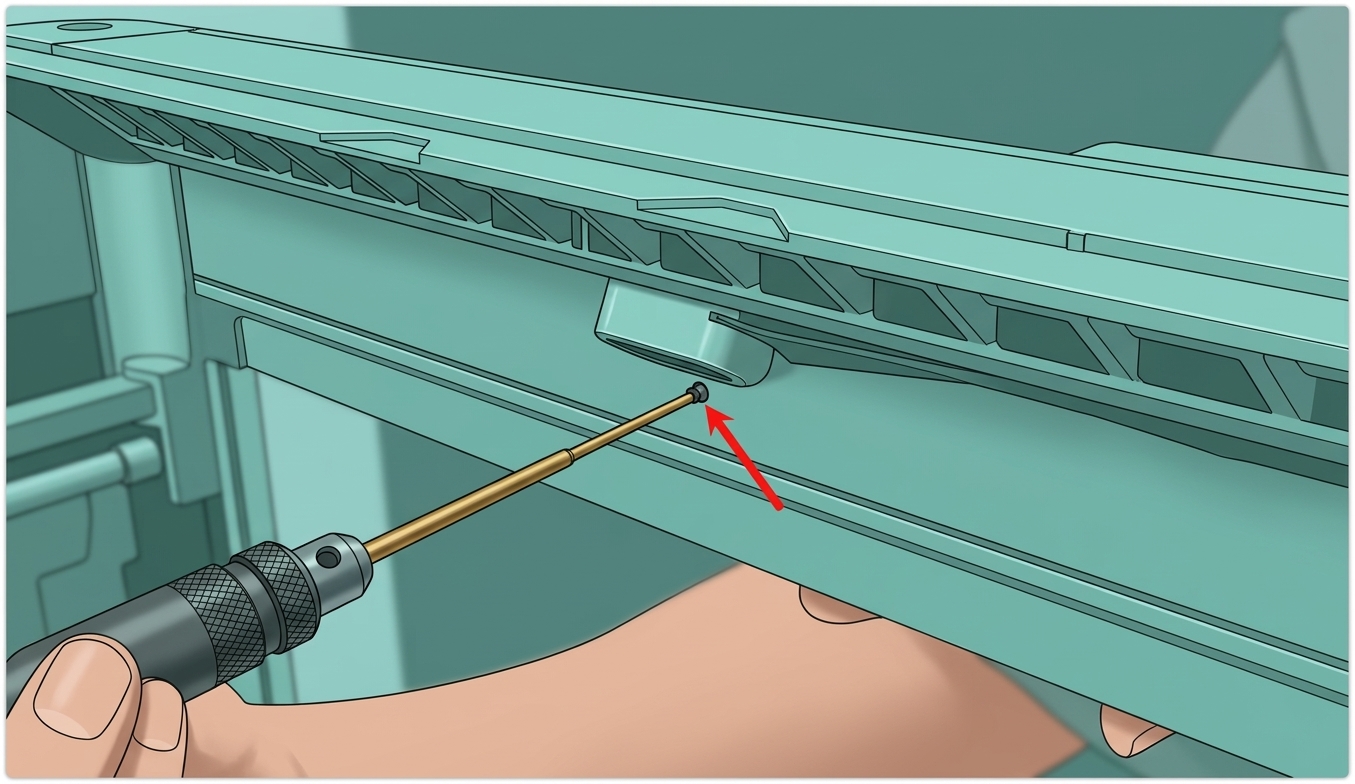

Винт крепления находится внутри камеры принтера. Используйте шестигранный ключ H1.5 для снятия винта передней панели (BT2×12).

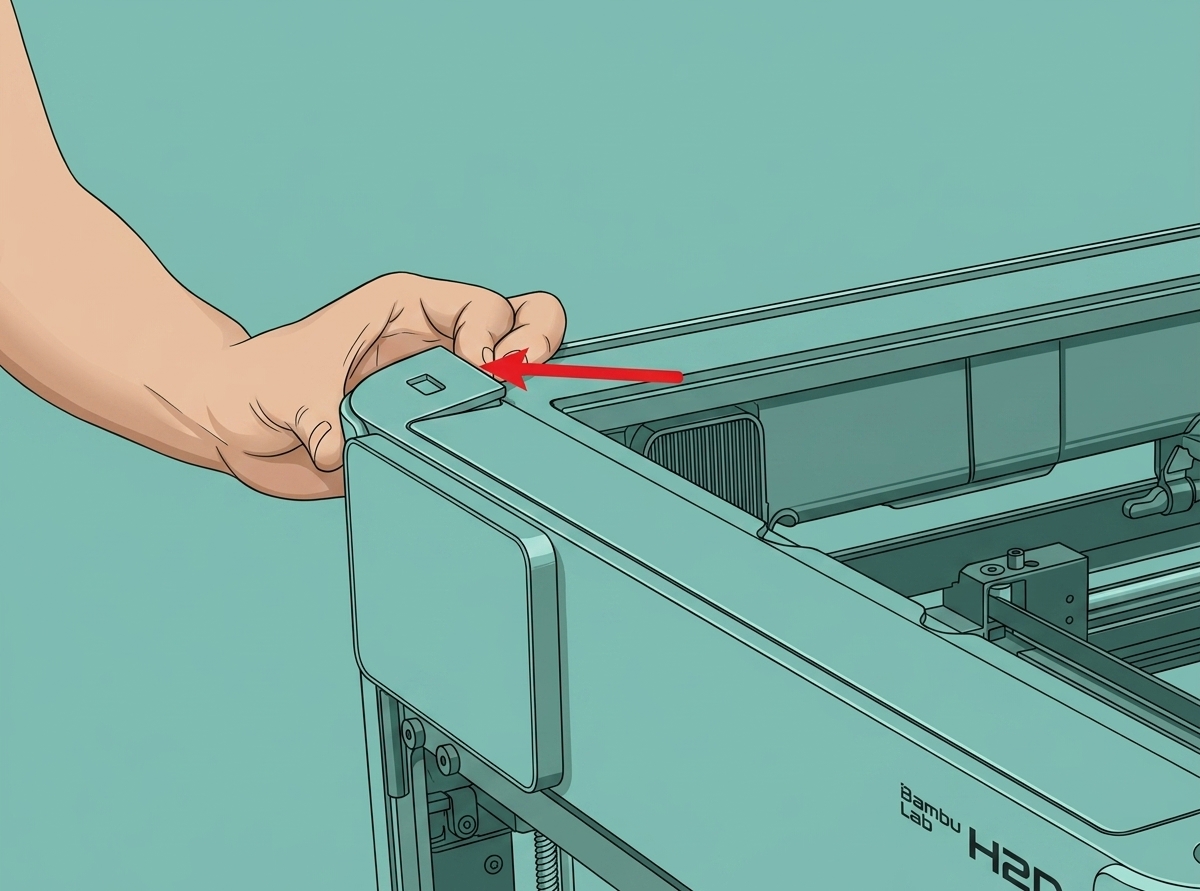

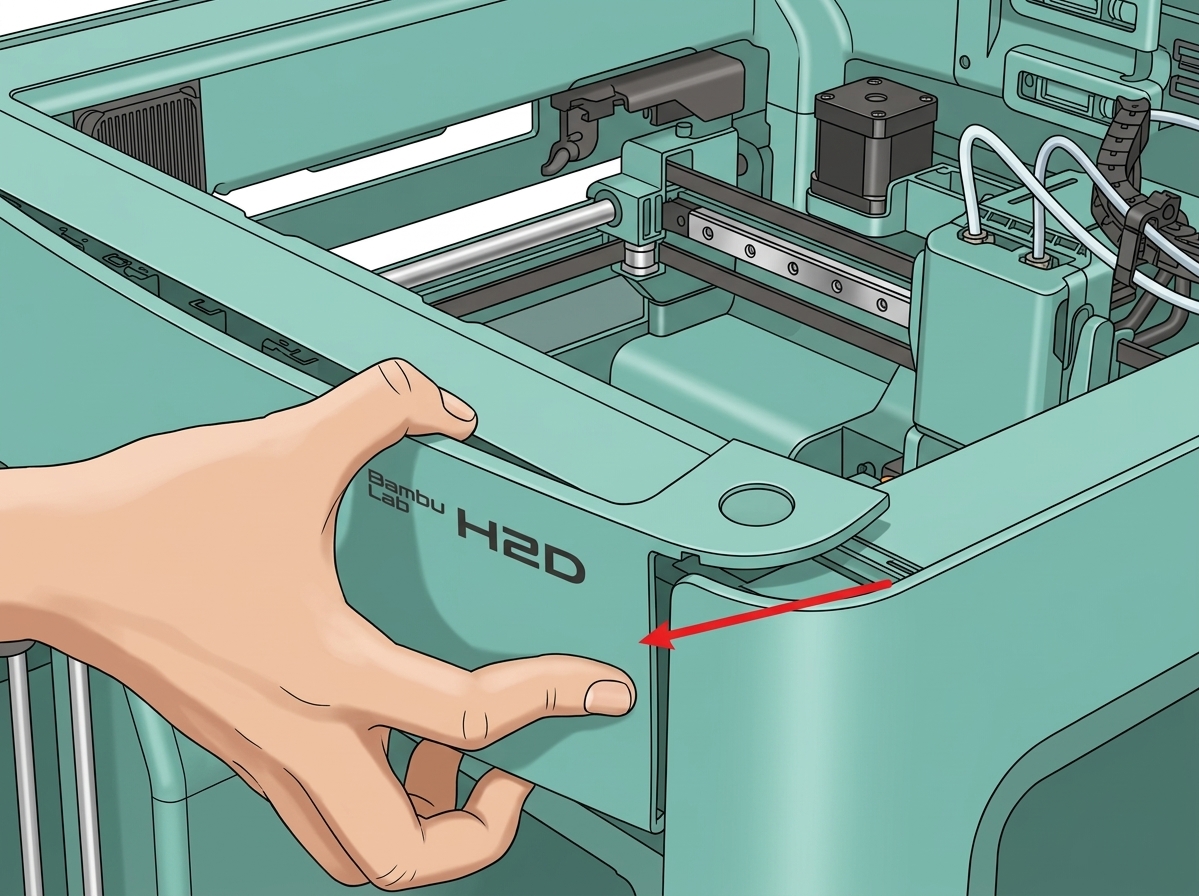

Поднимите левый зажим передней панели, затем последовательно отсоедините правый верхний зажим.
 |
 |

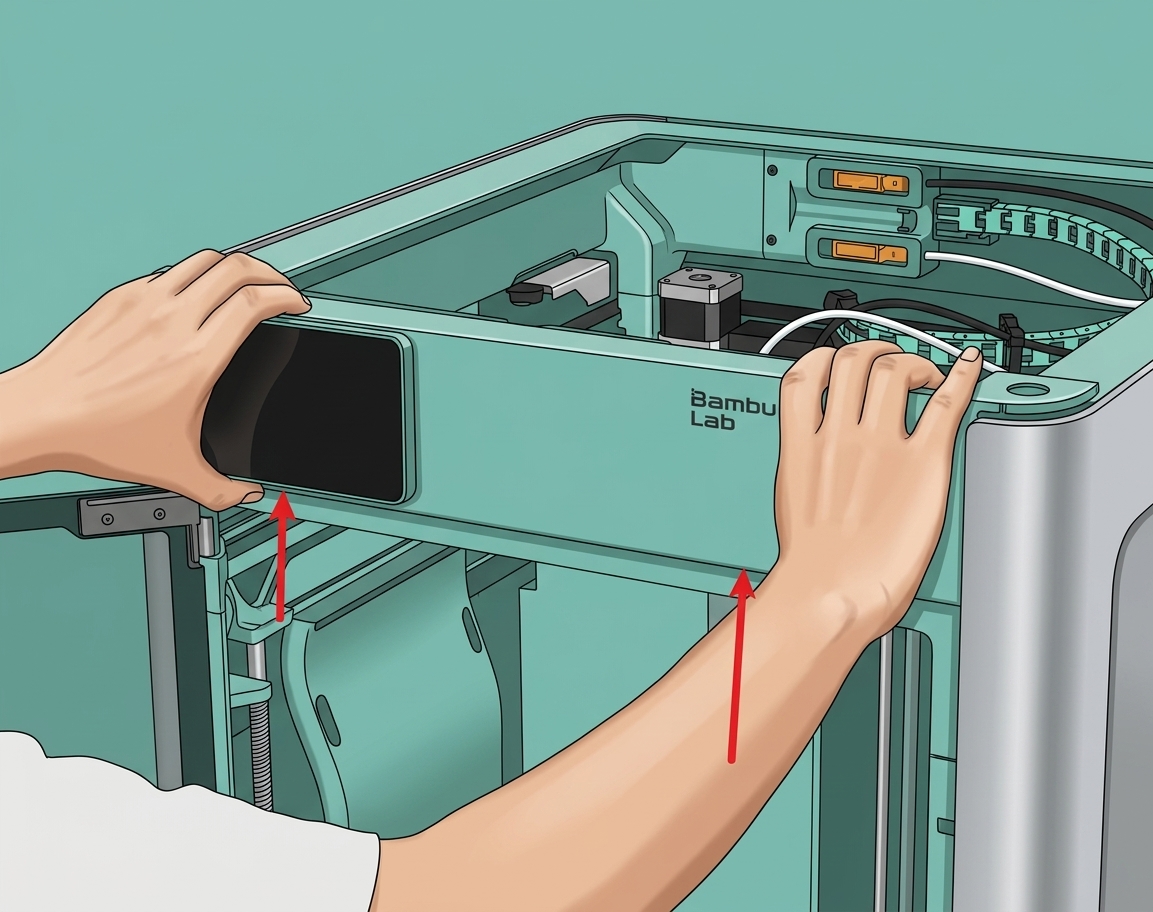

Удерживайте низ передней панели и слегка приподнимите её, затем удерживайте правую сторону и слегка согните панель, чтобы вынуть её из правой боковой панели.
 |
 |

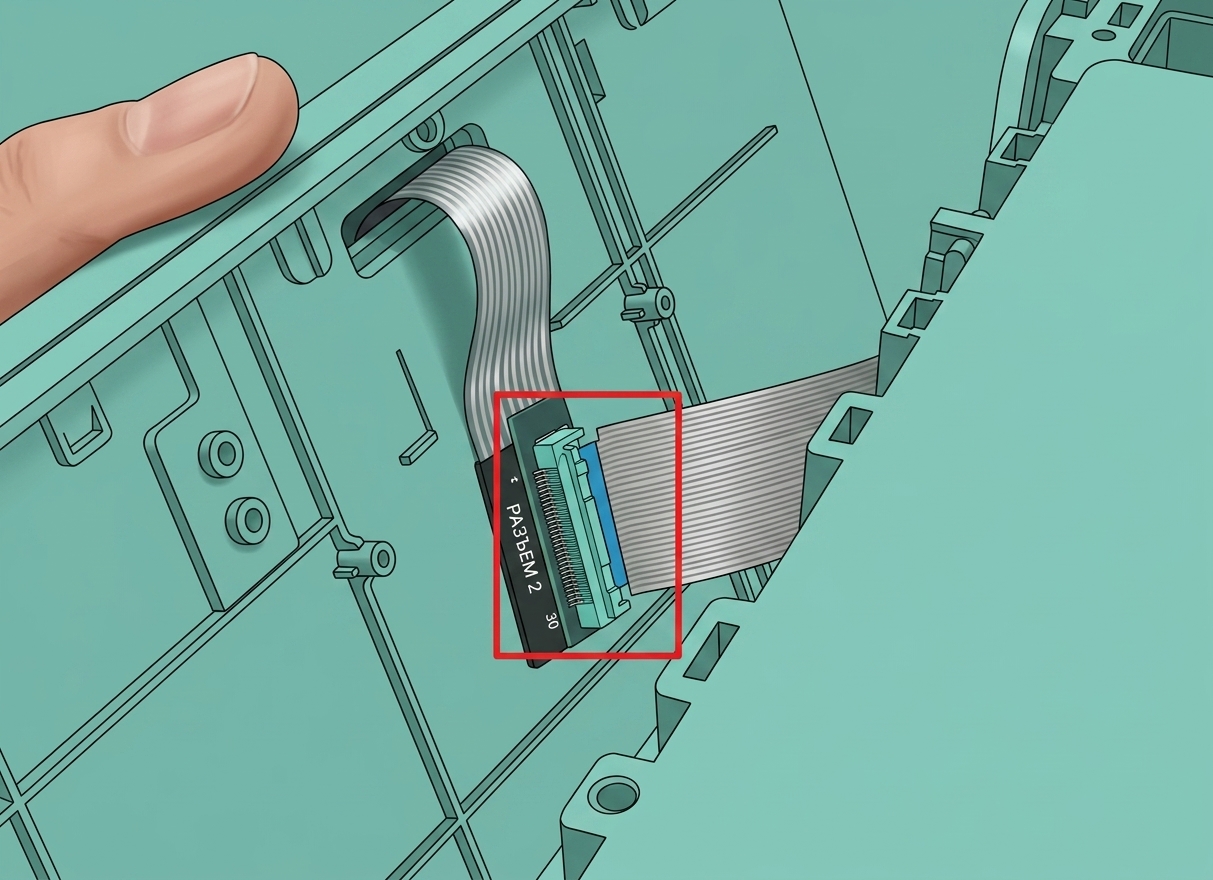

FPC экрана подключен за передней панелью. Действуйте медленно, чтобы не порвать или не повредить кабель.
После полного снятия правой стороны передней панели аккуратно переверните её, чтобы открыть экран и интерфейс кабеля. Поднимите фиксатор на разъеме и отсоедините FPC экрана от разъема для отключения.
 |
 |

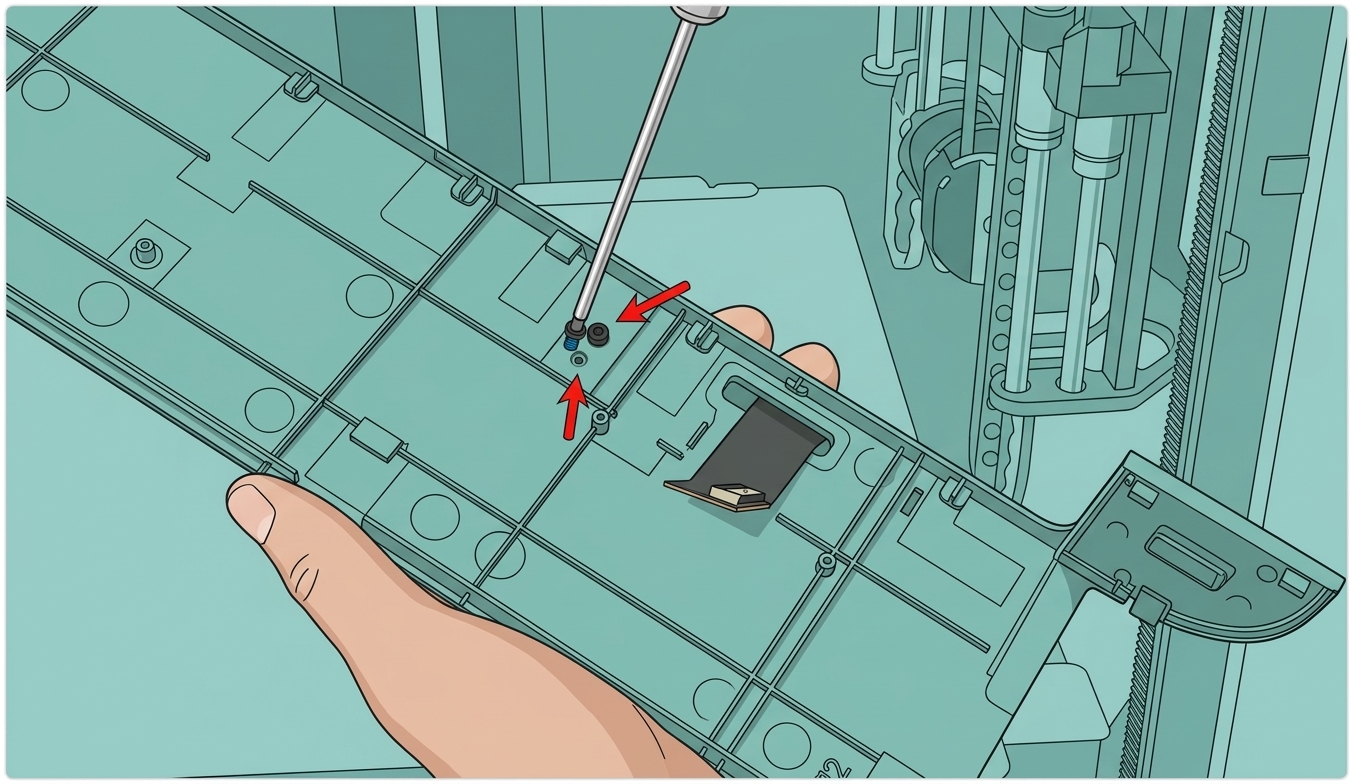

Используйте скребок, чтобы аккуратно удалить клей в месте шарнирного соединения, затем используйте отвертку H2.0 для снятия двух винтов шарнира (M2.5x4).
 |
 |
Сдвиньте шарнир влево и снимите экран.
 |
 |
Установка передней панели H2C
Из коробки№ 7набора для модернизации Vortek, извлеките переднюю панель H2C.

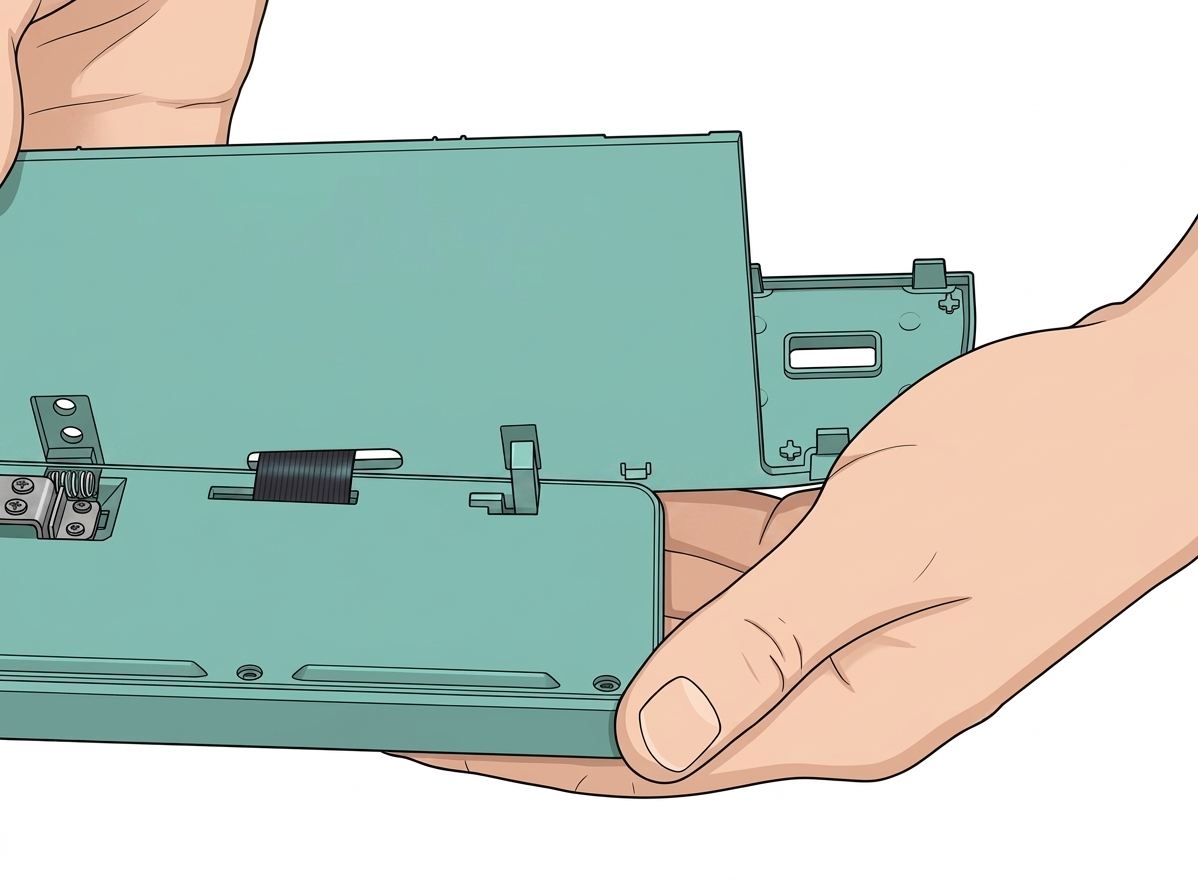

Проденьте экран принтера через переднюю оболочку и установите его в designated position внутри передней панели H2C. Затяните два винта шарнира, чтобы закрепить экран.
 |
|
Если оригинальный клей на FPC держится не надежно, можно использовать двусторонний скотч.

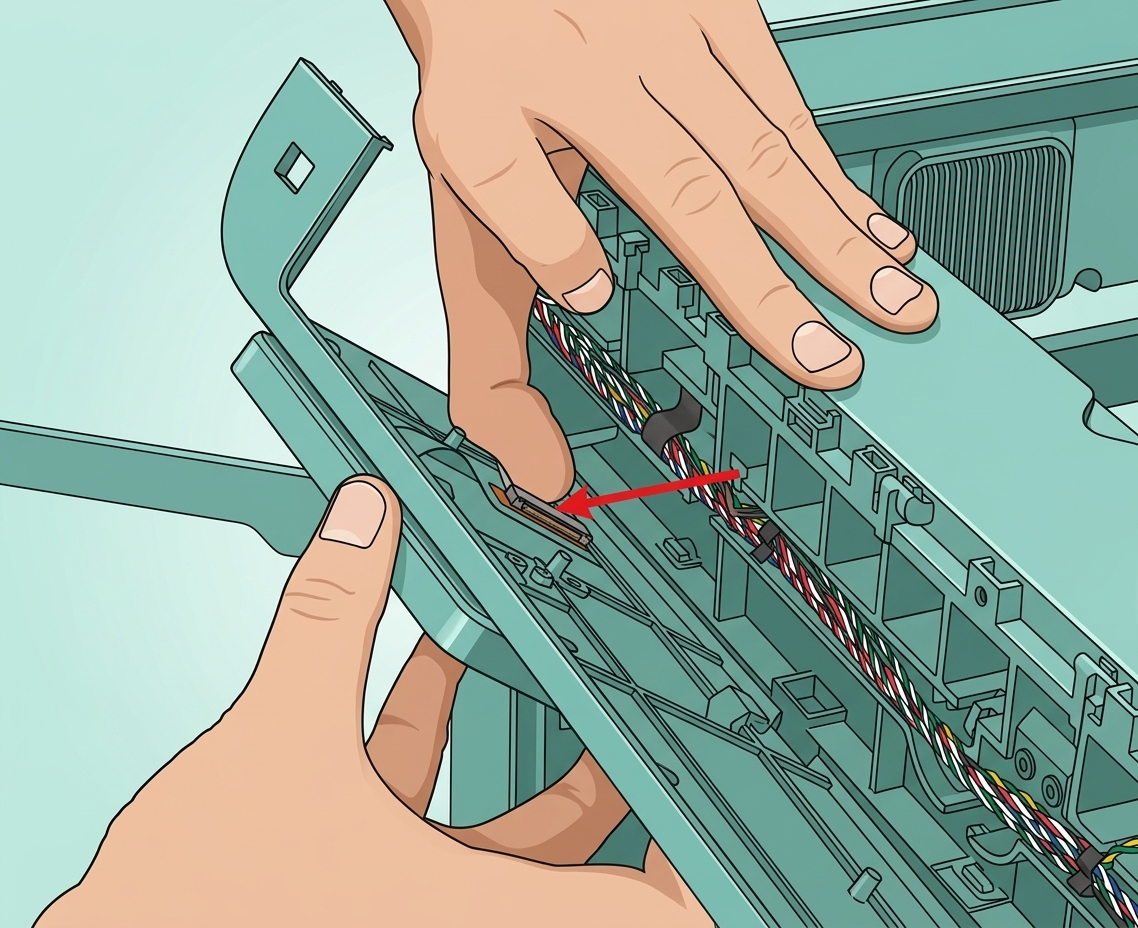

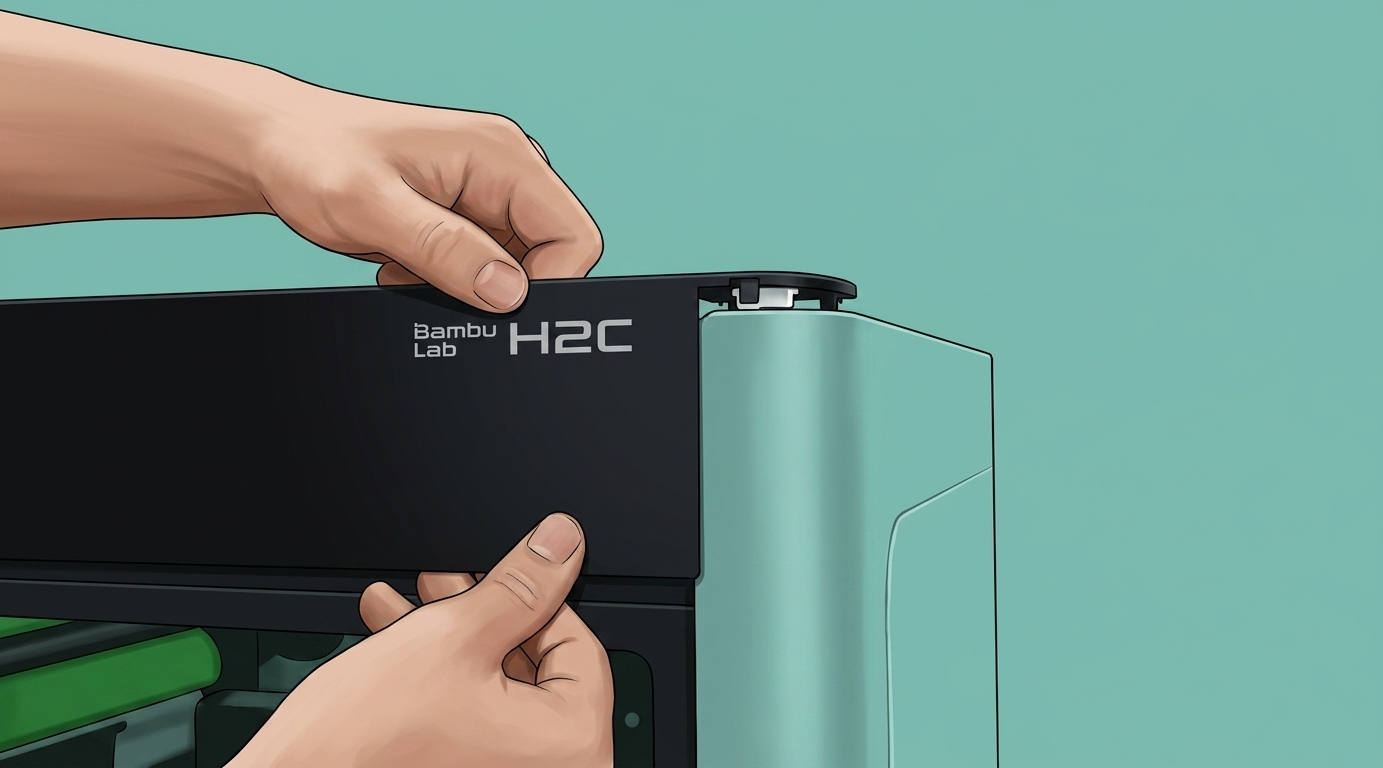

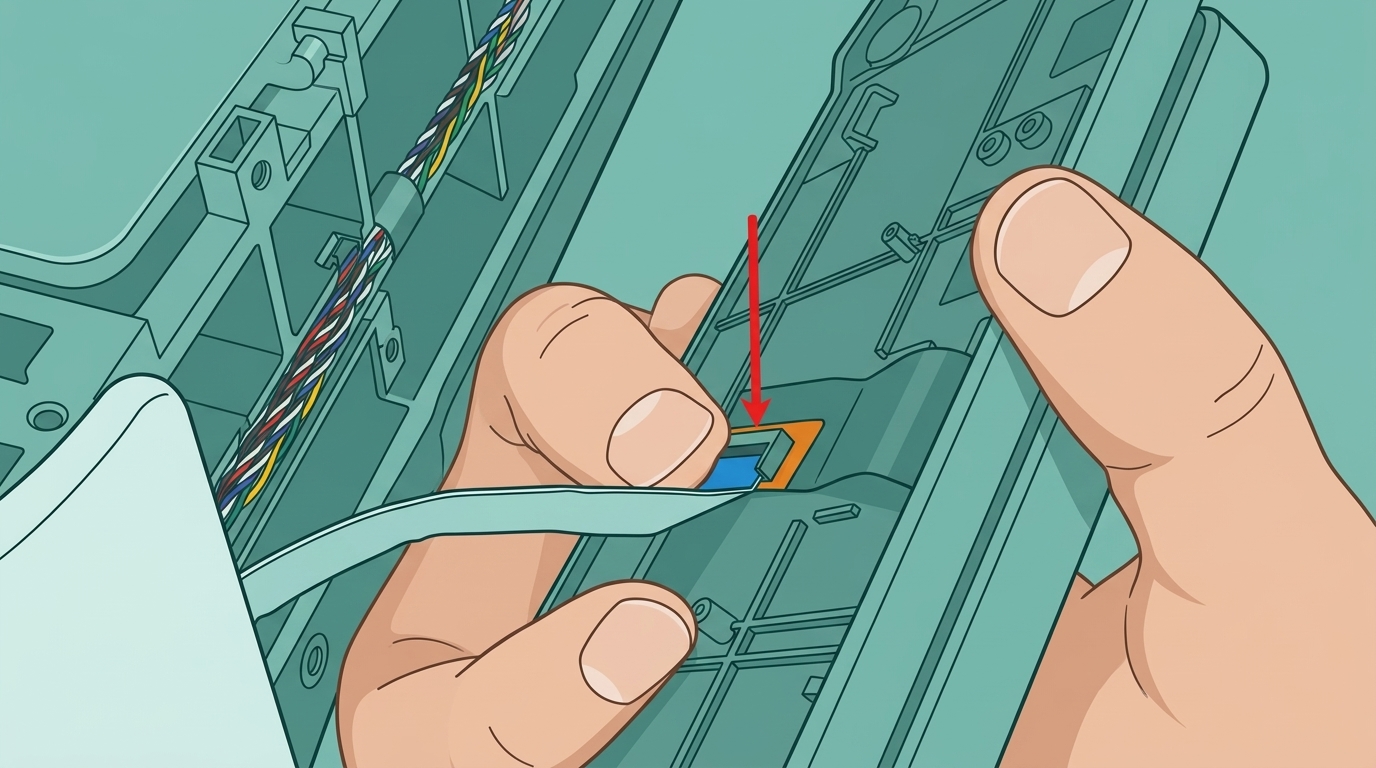

Поместите левую сторону передней панели рядом с левой боковой панелью принтера, откройте фиксатор разъема, вставьте FPC экрана в разъем и закройте черный фиксатор для обеспечения надежного соединения.
Вставьте левую сторону передней панели в соответствующий паз камеры, затем слегка согните панель и вставьте правую сторону в её место крепления. Нажмите на переднюю панель вниз, чтобы все зажимы полностью вошли в пазы рамы.
 |
 |
Используйте шестигранный ключ H1.5, чтобы затянуть винт крепления передней панели (BT2×12) для завершения установки.
Шаг 8: Первичная проверка и верификация (примерно 5 минут)
На этом этапе основные компоненты обновления установлены. Теперь необходимо выполнить первичную проверку включения, чтобы убедиться в правильности установки и исключить возможные проблемы.
Установите левый и правый индукционные хот-энды
Из коробки№ 1набора для обновления Vortek, извлеките индукционный хот-энд H2C. Вы можете выбрать любой из них для установки.

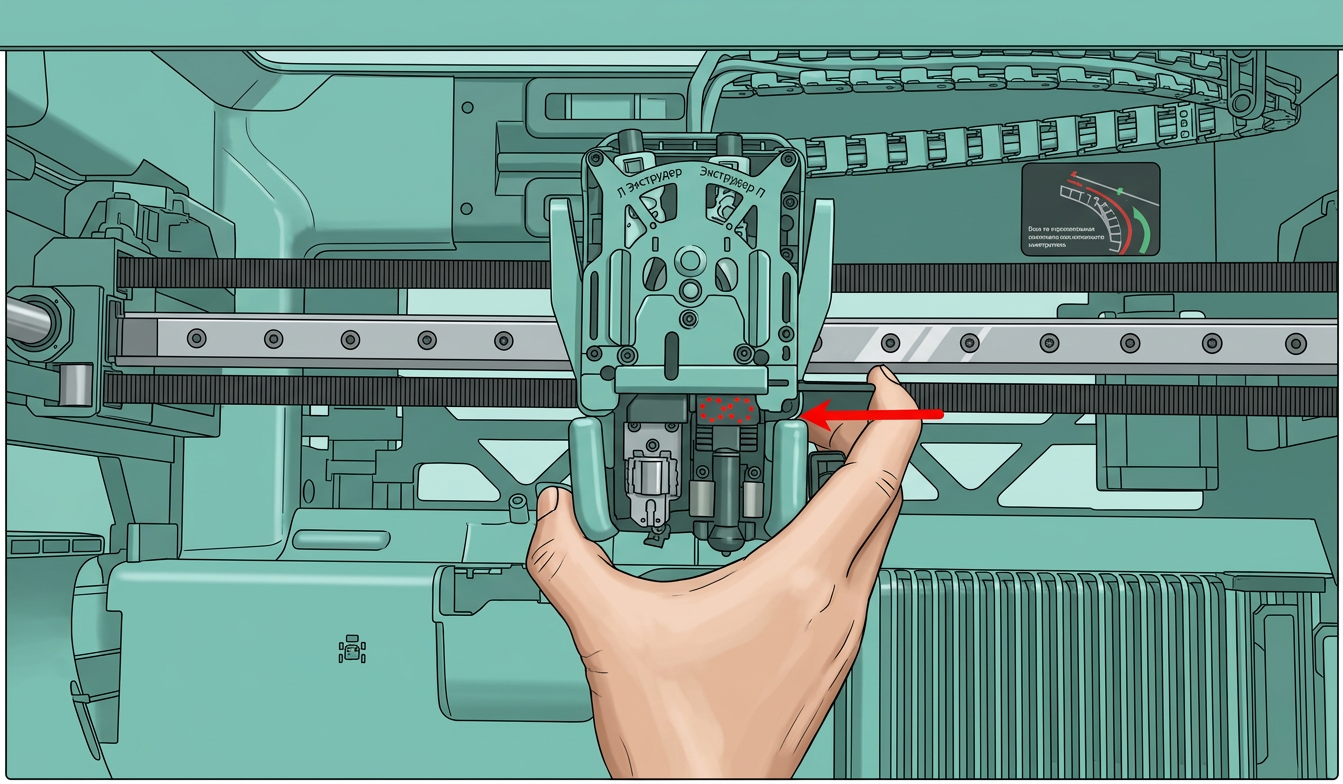

Если защёлка заблокирована, потяните её вправо, чтобы разблокировать, затем поместите индукционный хот-энд в док. Когда хот-энд правильно установлен, сдвиньте защёлку влево, чтобы заблокировать её.
 |
 |
Совет: Если вы пропустите этот шаг установки хот-энда, система HMS после загрузки покажет предупреждения, такие как «Хот-энд не установлен» и «Невозможно прочитать температуру». Это нормально и будет устранено после установки индукционного хот-энда.
Проверка включения

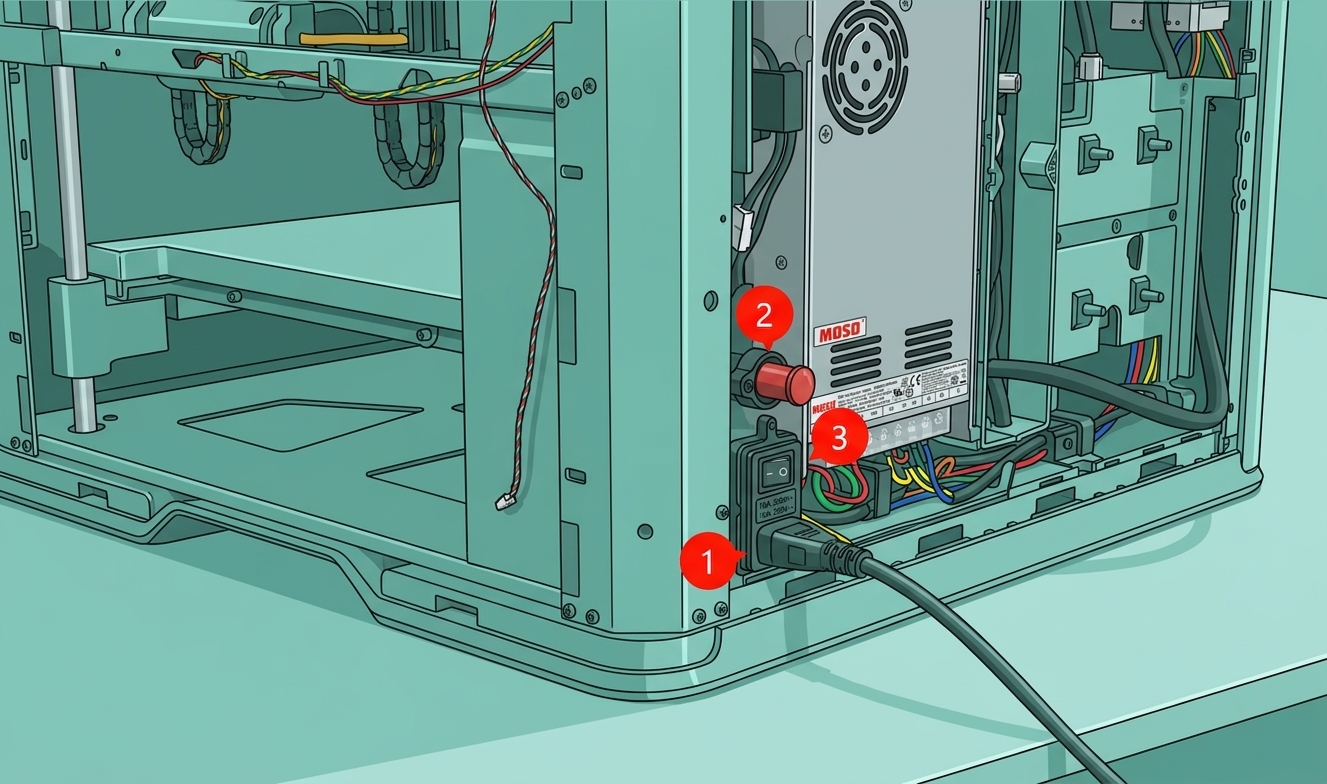

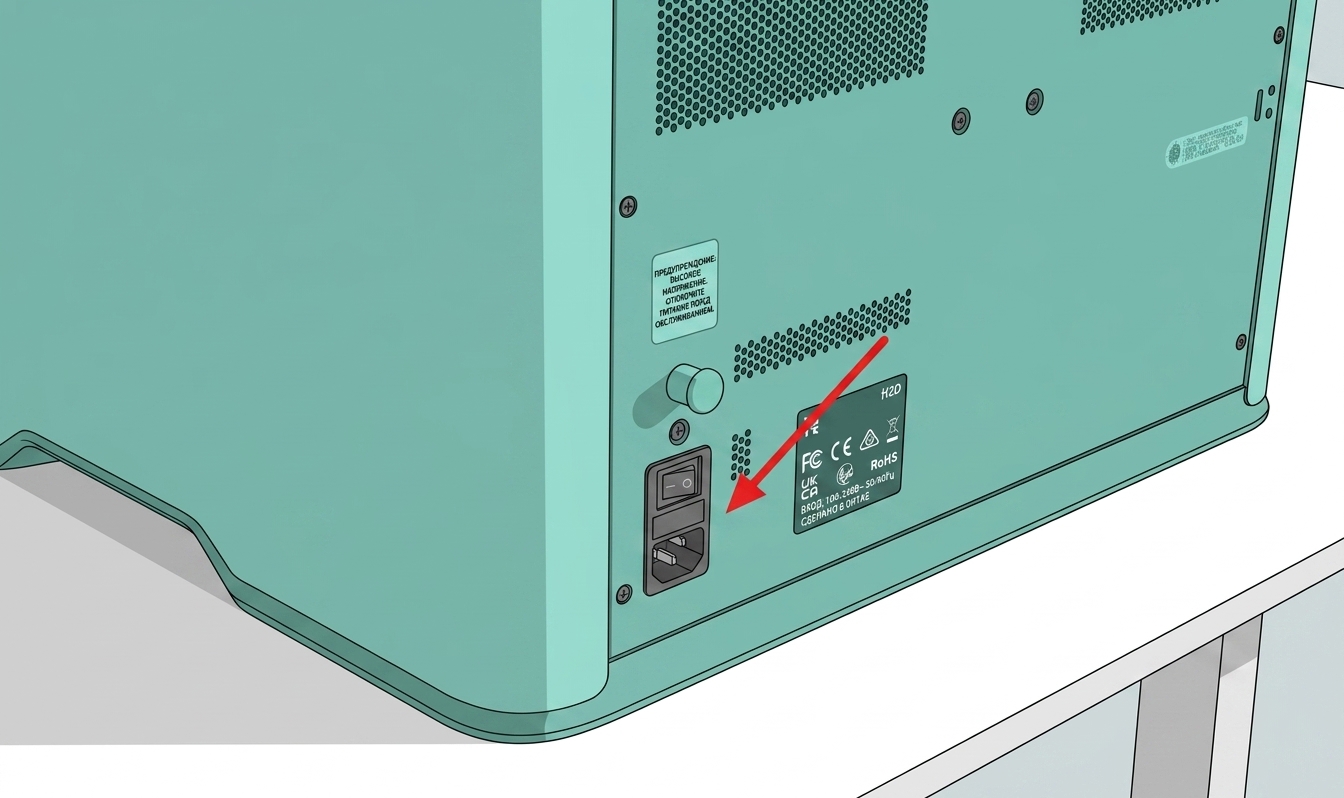

Подключите кабель питания принтера, вставьте ключ безопасности питания и включите принтер.
Совет:До завершения регистрации SN принтер не может подключиться к сети, обновить прошивку или привязать к аккаунту. Если вы ещё не обращались в техническую поддержку Bambu для запроса регистрации нового SN, следуйте шагам «Регистрация принтера» в начале этого документа.

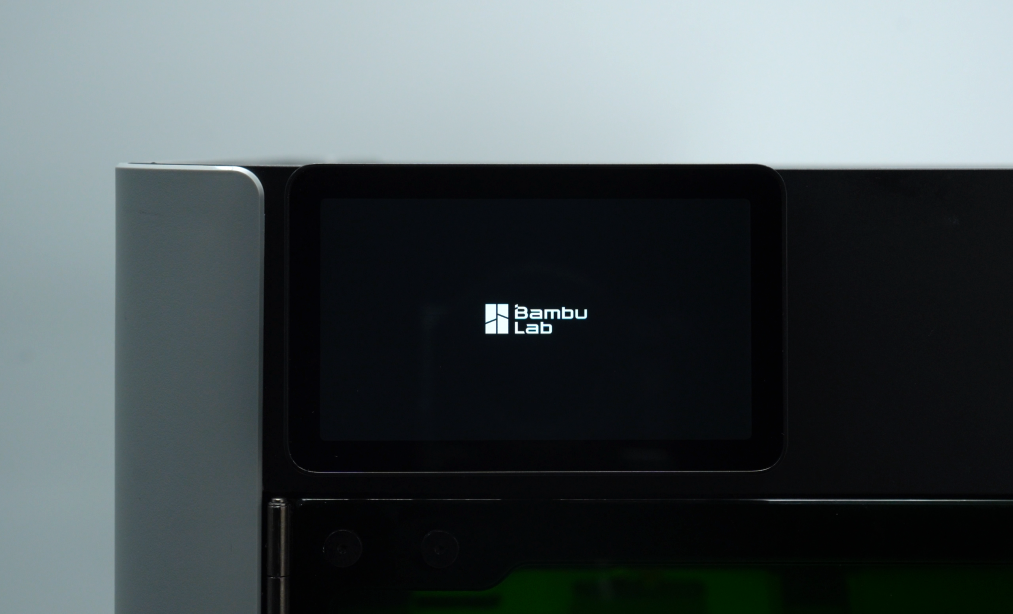

Проверьте, загорается ли экран и запускается ли мастер настройки. Если появляется мастер,отключите все параметры калибровки, затем нажмите «Далее», чтобы перейти на главный экран.
 |
 |

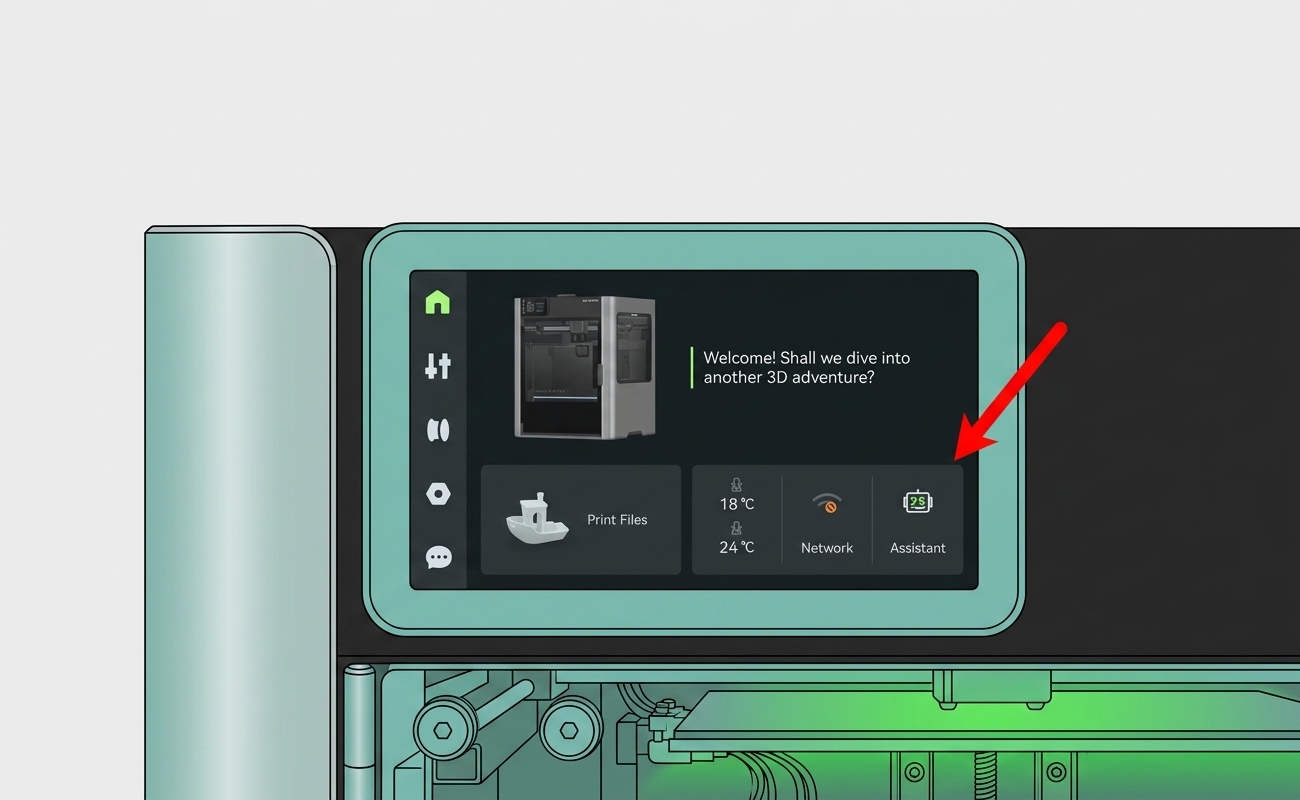

Проверьте иконку помощника в правом нижнем углу экрана на наличие предупреждений об ошибках. Перейдите на экран управления и проверьте, отображается ли стойка индукционных хот-эндов. Если есть сообщения об ошибках или стойка не отображается, устраните неполадки согласно подсказкам и проверьте подключения кабелей.
 |
 |
Если вы видите «Стойка индукционных хот-эндов не инициализирована», это нормально. Вы можете пропустить это сейчас и выполнить инициализацию после завершения всей установки.
После подтверждения отсутствия ошибок или после устранения всех ошибок выключите принтер и перейдите к оставшимся шагам.
Шаг 9: Установка боковой панели, задней панели и других аксессуаров (примерно 30 минут)
Установка боковой панели

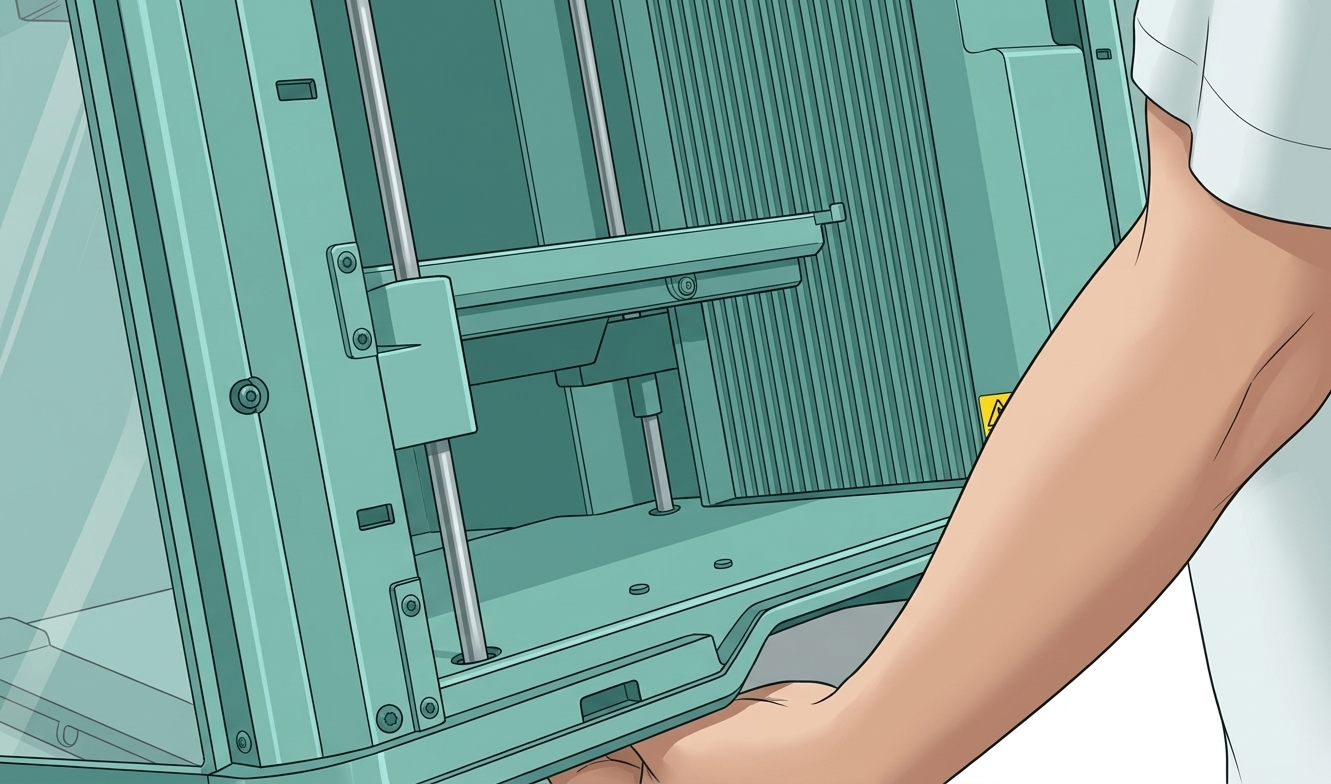

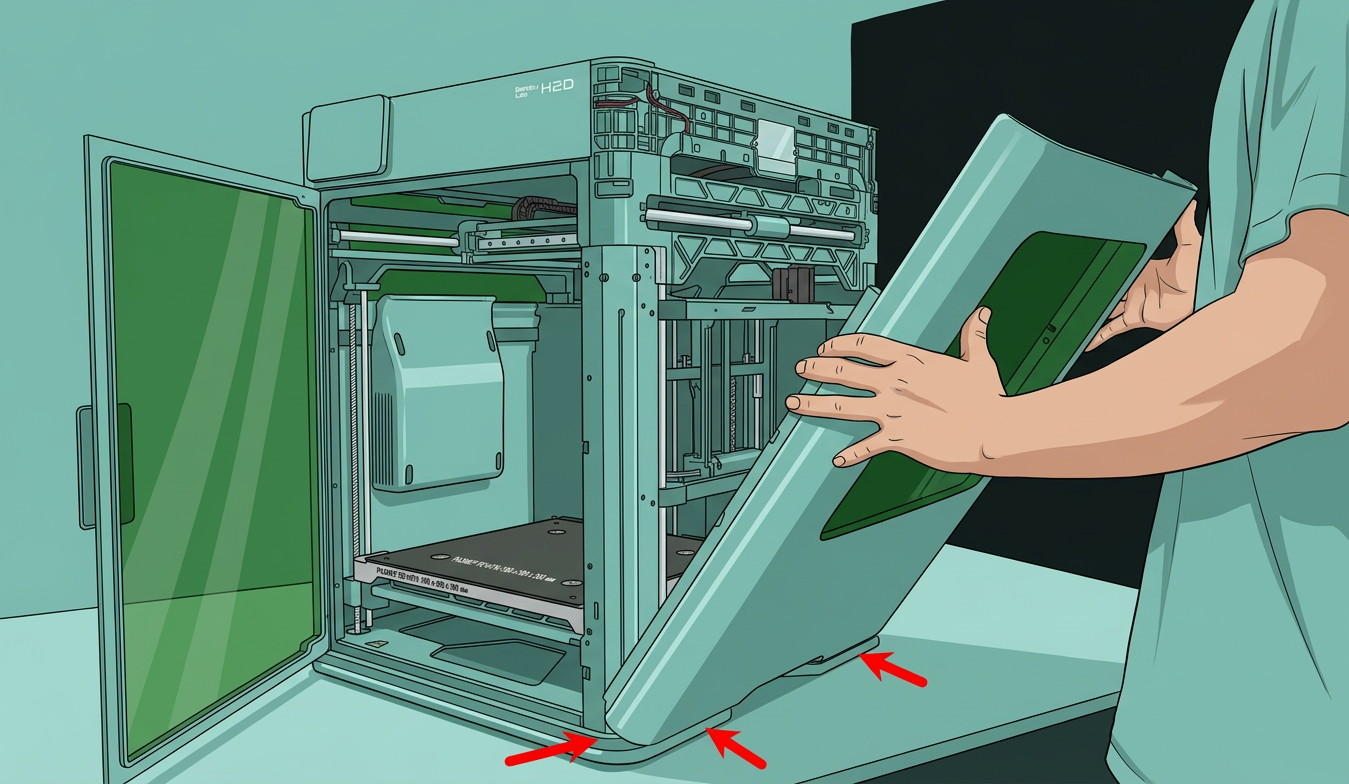

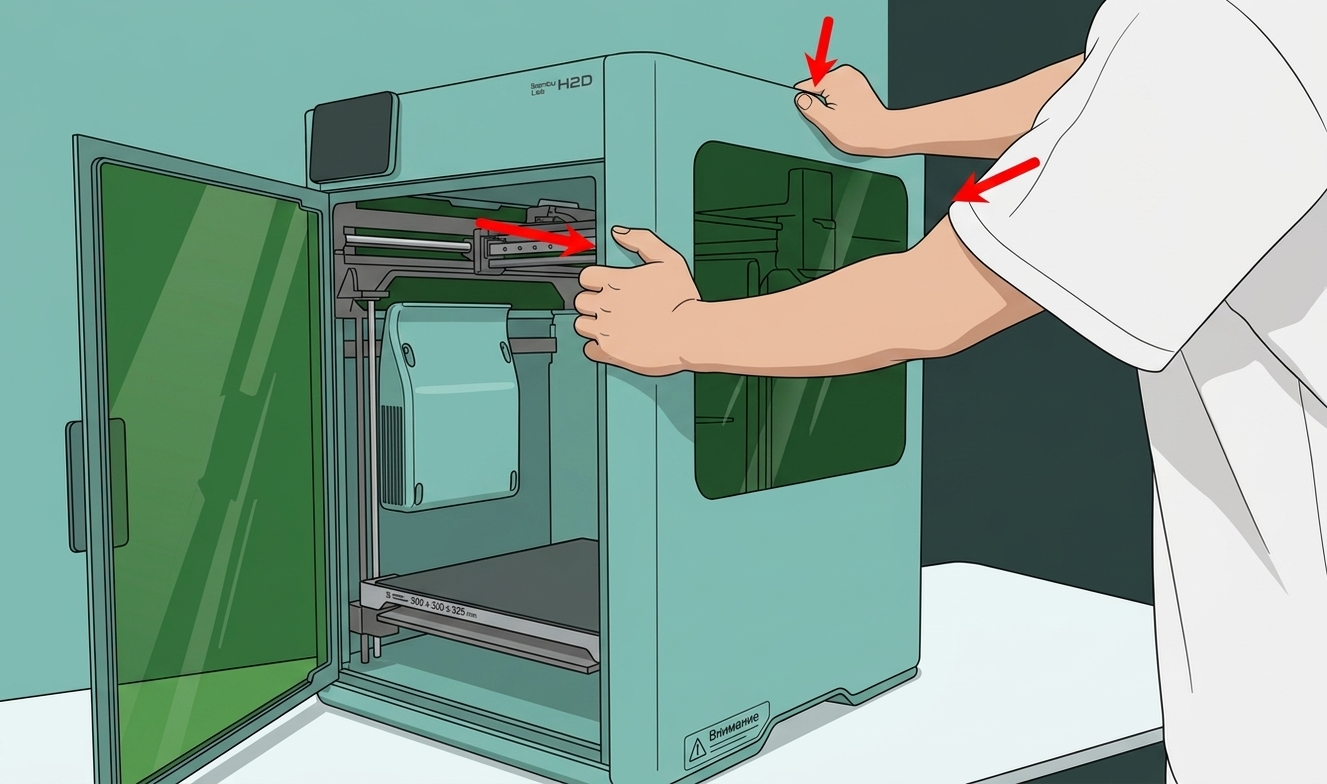

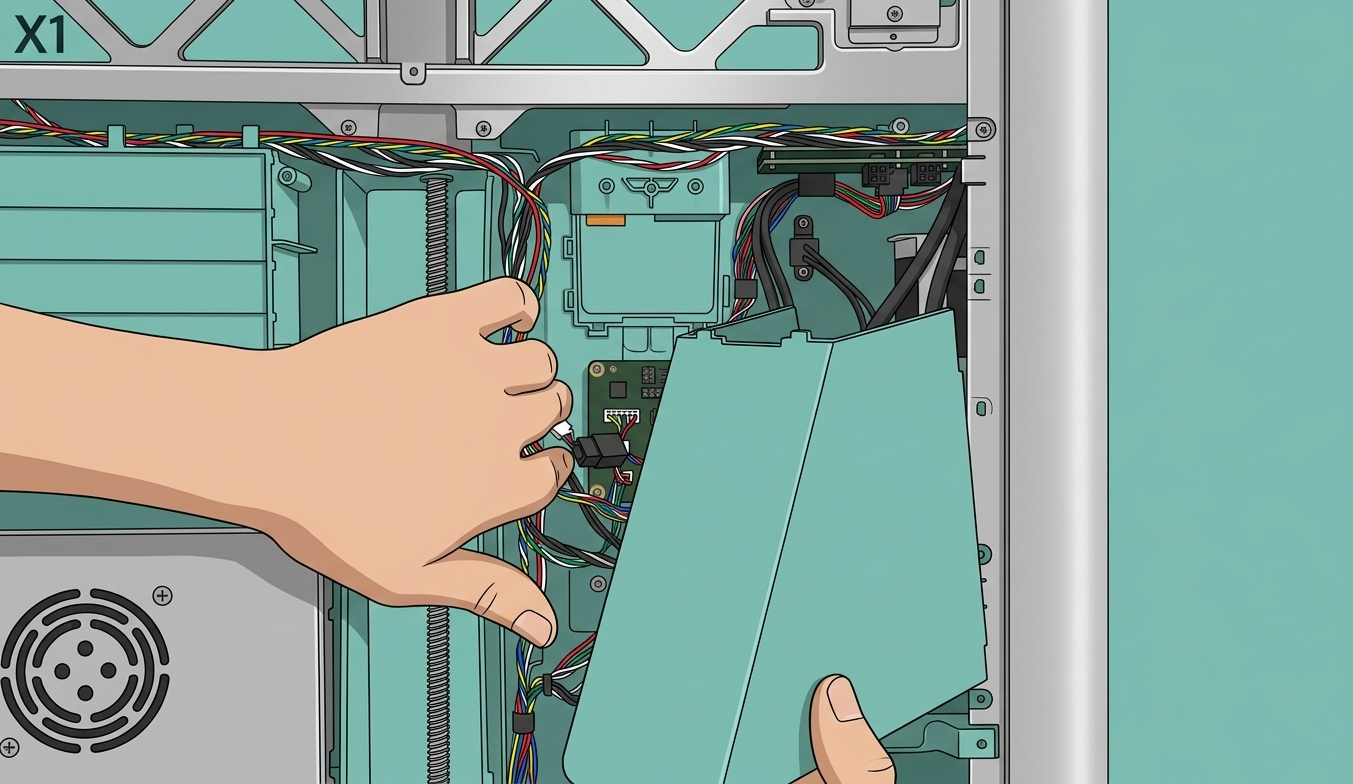

Совместите три установочных штифта внизу правой боковой панели с соответствующими пазами на камере, затем вставьте их и подключите кабель датчика Холла боковой панели.
 |
 |

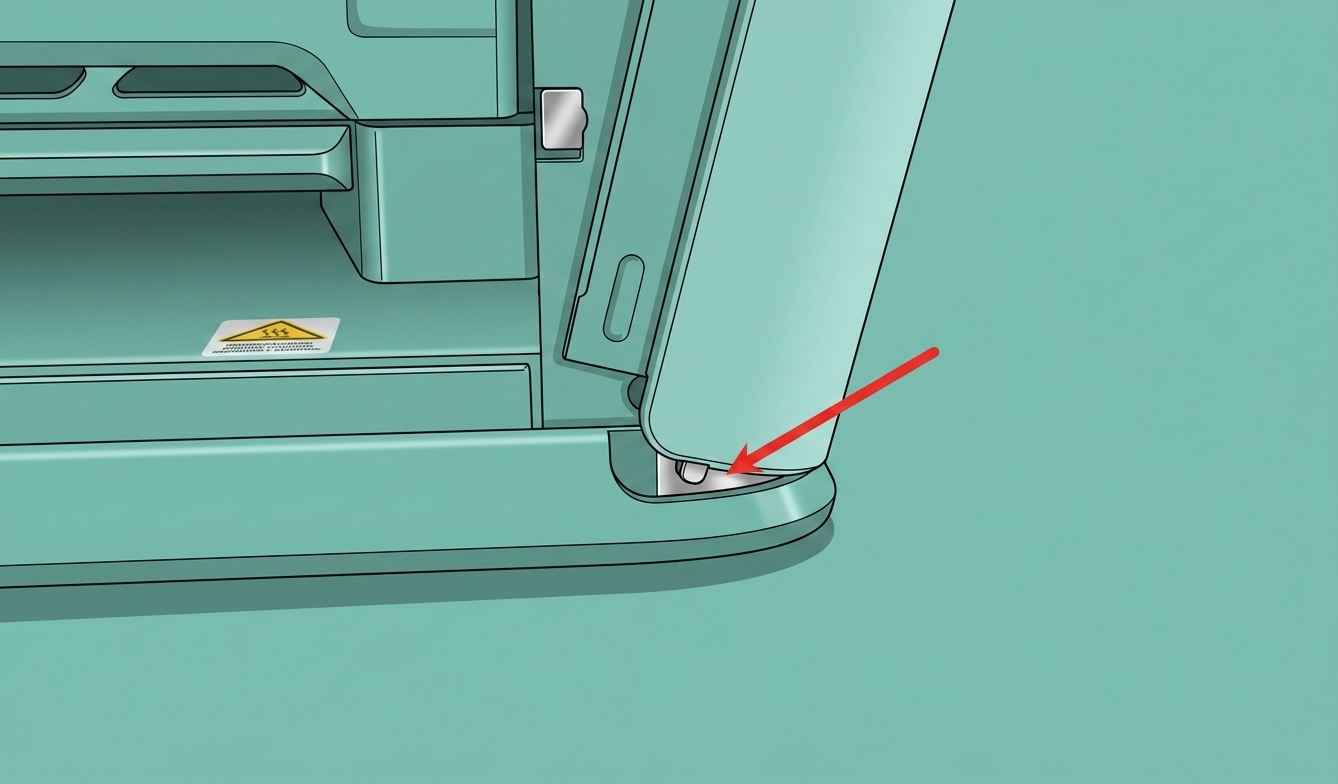

Примечание: Маленький установочный штифт в положении передней двери должен быть полностью вставлен; в противном случае магнитное удержание двери может ослабнуть при открывании и закрывании.
Нажмите правую боковую панель внутрь, чтобы убедиться, что все защёлки полностью зафиксированы.
Используйтешестигранный ключ H2.0для затяжки2 винта (BT3×8)которые закреплены на верхней раме.
Откройте отверстие на уплотнителе двери и используйте шестигранный ключ H2.0 для затяжки двух фиксирующих винтов (ST3x3).
h2s-to-h2c_image-148.png" width="700"/>
После установки проверьте, ровный ли уплотнитель двери. Если есть складки или смещение, вручную разгладьте и прижмите уплотнитель для обеспечения правильного прилегания.
ptfe-tubes">Подключение ПТФЭ трубок

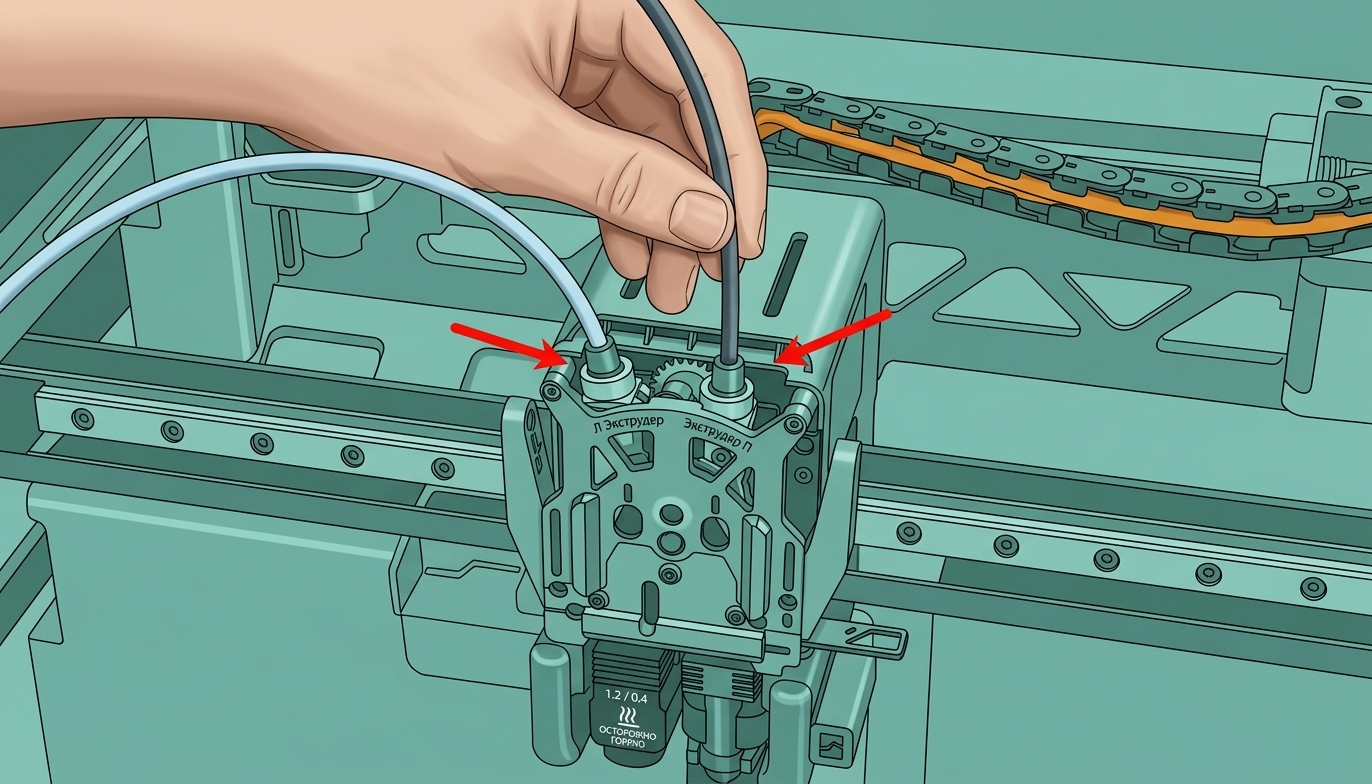

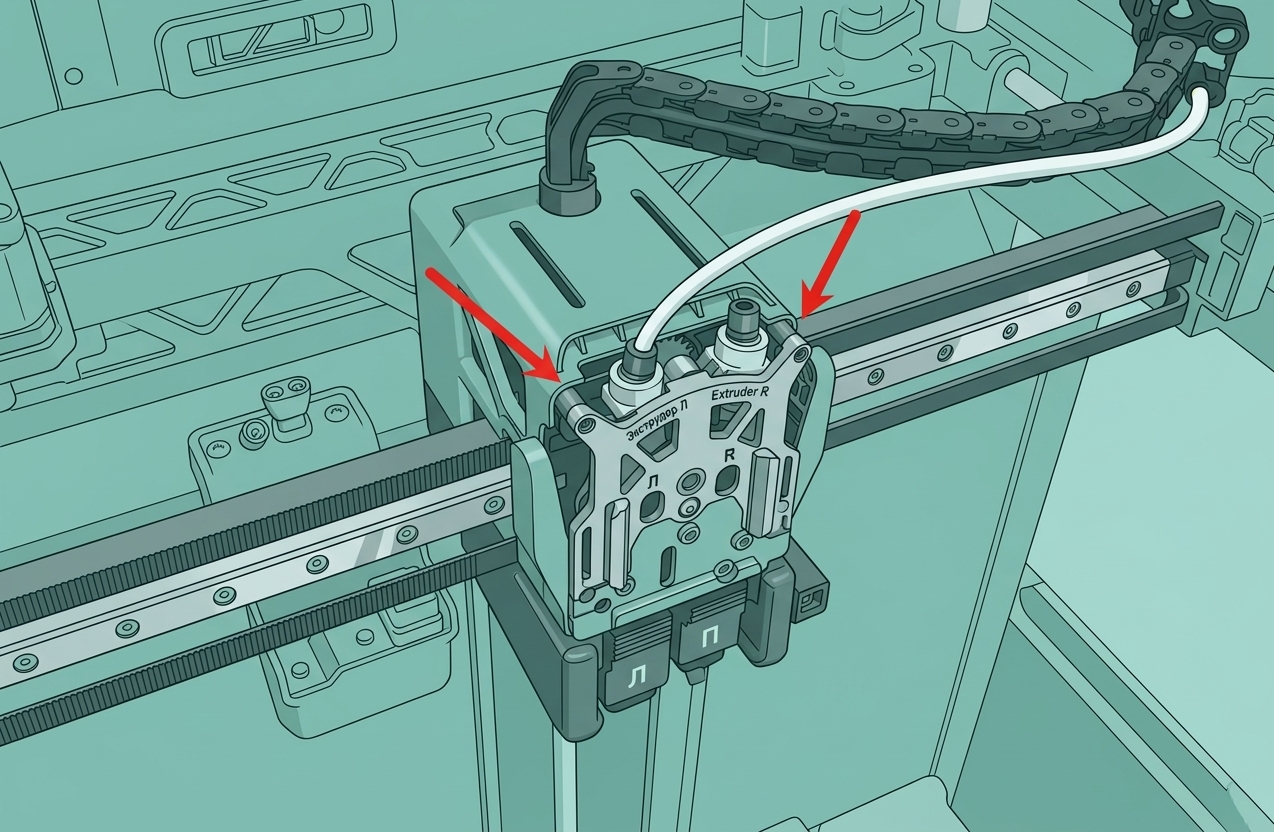

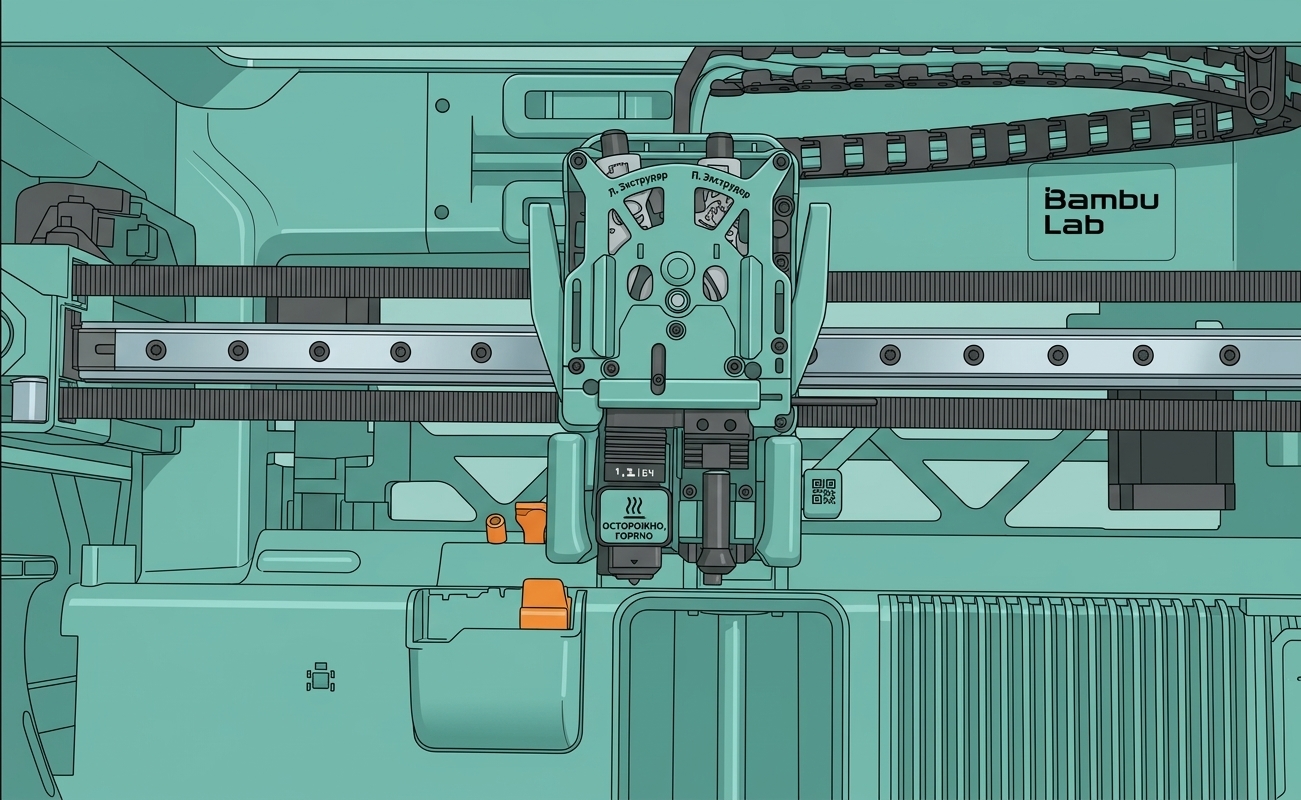

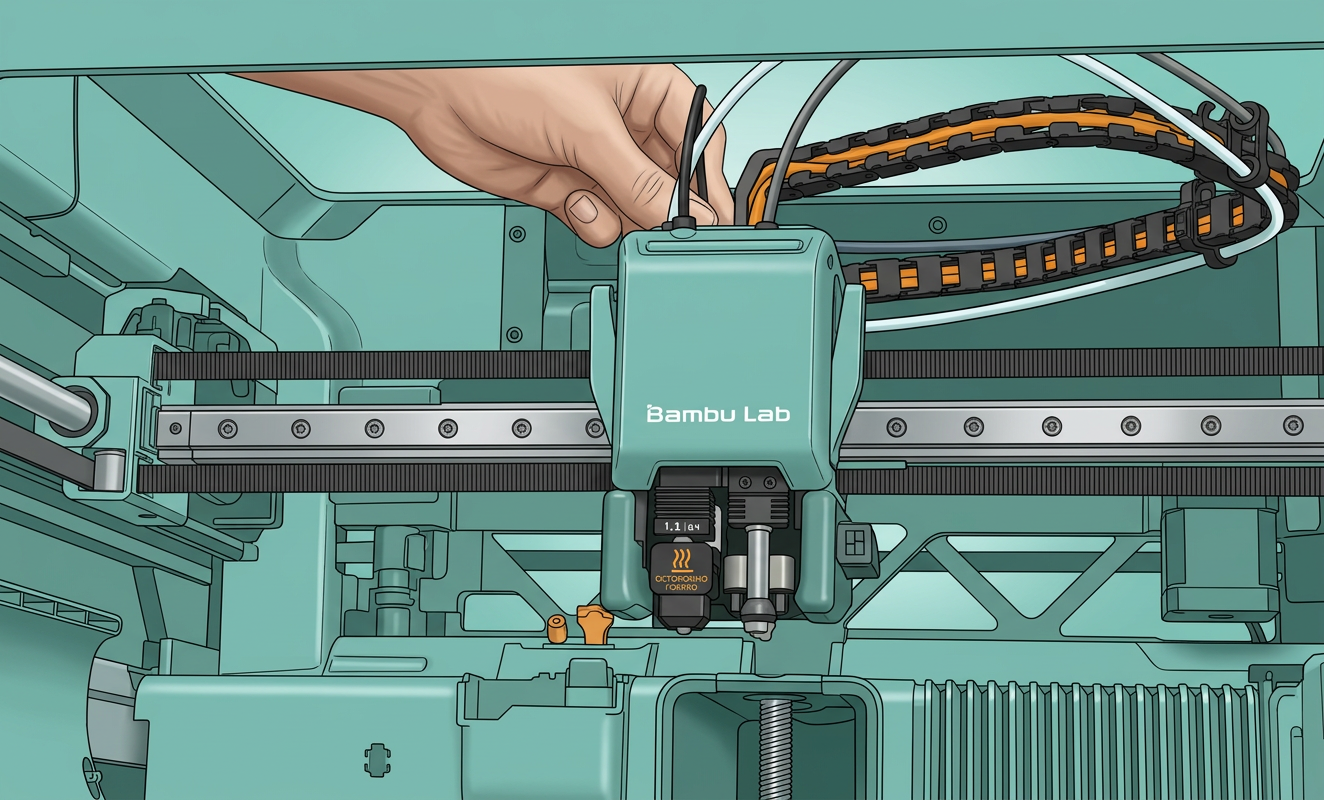

Подключите ПТФЭ трубки со стороны головки: светлый разъём вставляется в левый порт, а тёмный — в правый порт.

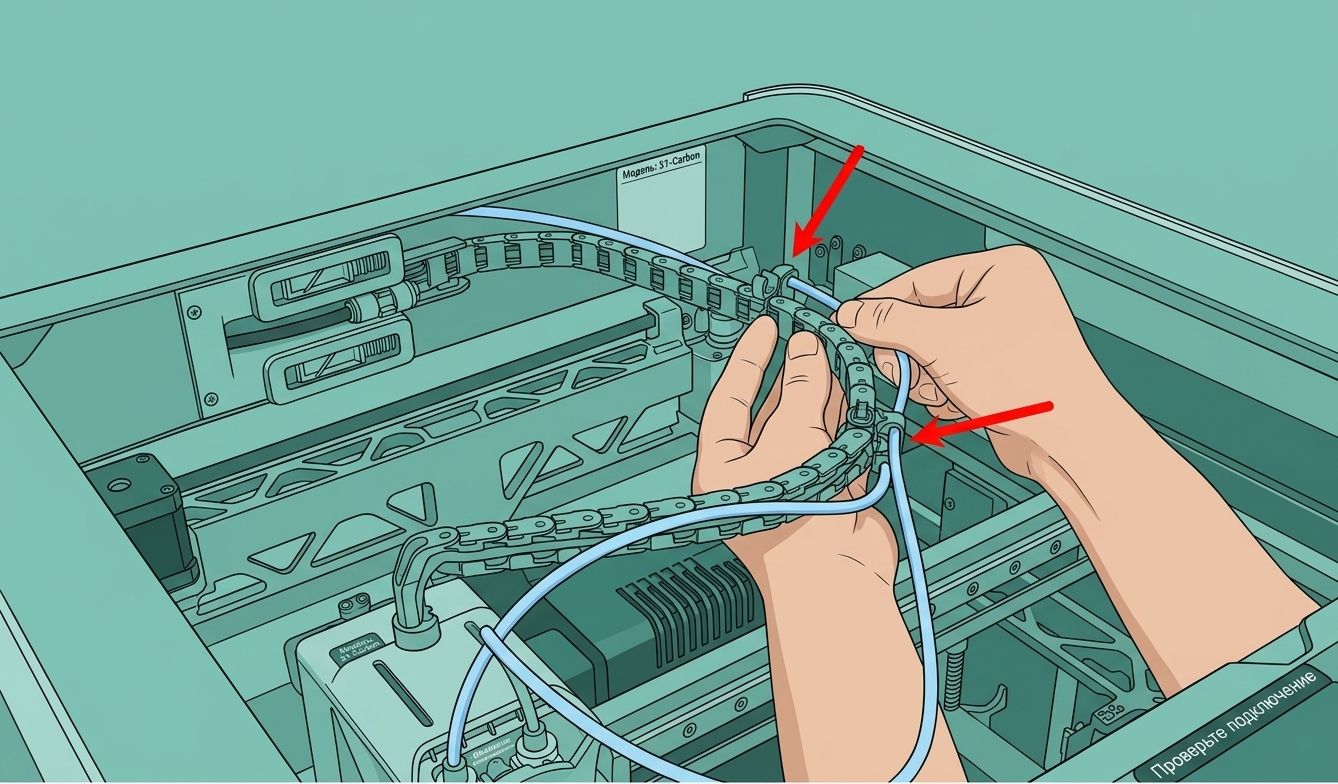

Проложите две ПТФЭ трубки через зарезервированные отверстия на стороне зажимов кабельной цепи, затем вставьте их в два пневматических разъёма на буфере для завершения подключения трубок.
 |
 |
toolhead-enhanced-cooling-fan">Установка усиленного охлаждающего вентилятора головки
На некоторых машинах H2D оригинальный зажим кабеля на правом переднем столбе внутри камеры установлен слишком низко и может мешать движению усиленного охлаждающего вентилятора головки. В этом случае необходимо переустановить зажим кабеля, чтобы избежать помех.
Используйте скребок, чтобы аккуратно поддеть край оригинального зажима кабеля и снять его, стараясь не повредить поверхность столба или кабели.
Из коробки№ 3набора для обновления Vortek, извлеките зажим кабеля с красной подложкой. Снимите подложку и приклейте зажим на подходящей высоте над балкой (убедившись, что он не мешает движению вентилятора). После установки он должен выглядеть так, как показано ниже.
 |
 |
Для более подробных инструкций обратитесь к специальному документу«Установка усиленного охлаждающего вентилятора головки H2D».
Из коробки№ 6набора для обновления Vortek, извлеките усиленный охлаждающий вентилятор головки H2C.
Совместите вентилятор с двумя установочными зажимами слева и справа сверху головки, защёлкните его, затем надавите на края вентилятора, пока зажимы не зафиксируются полностью. Наконец, подключите разъём вентилятора к порту сверху головки.
 |
 |
Установка печатной платформы PEI

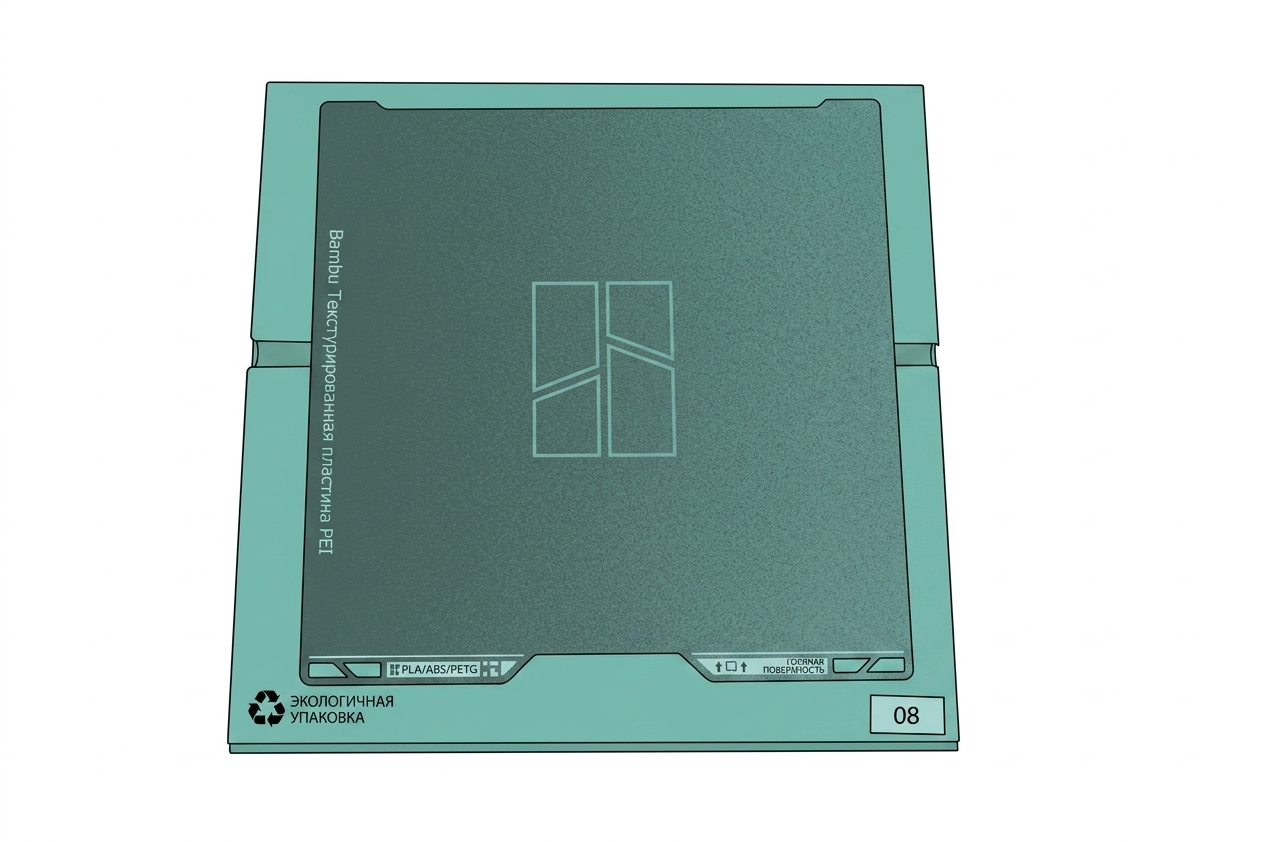

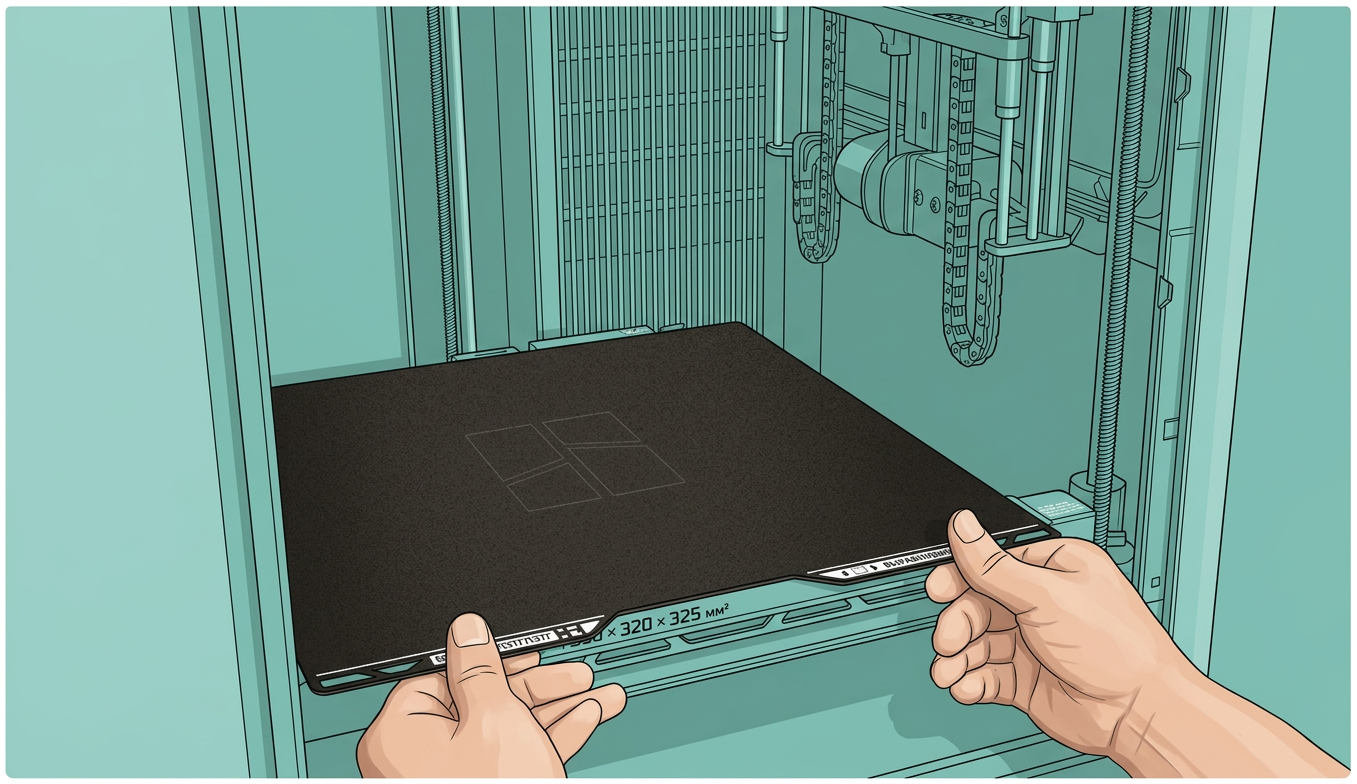

Из коробки№ 8набора для обновления Vortek, извлеките печатную платформу H2C и установите её на нагревательный стол.
 |
 |
purge-chute">Установка желоба для очистки
Совместите два зажима внизу желоба для очистки с пазами, медленно надавите вверх, пока он не защёлкнется, затем затяните крепёжный винт (BT3x8). Убедитесь, что желоб установлен надёжно без люфта.
 |
 |
Установка задней панели
Вставьте заднюю крышку под углом снизу принтера, совместив четыре нижних паза, затем отрегулируйте её, пока края не выровняются, и продвиньте её вперёд, чтобы крышка полностью села на место.

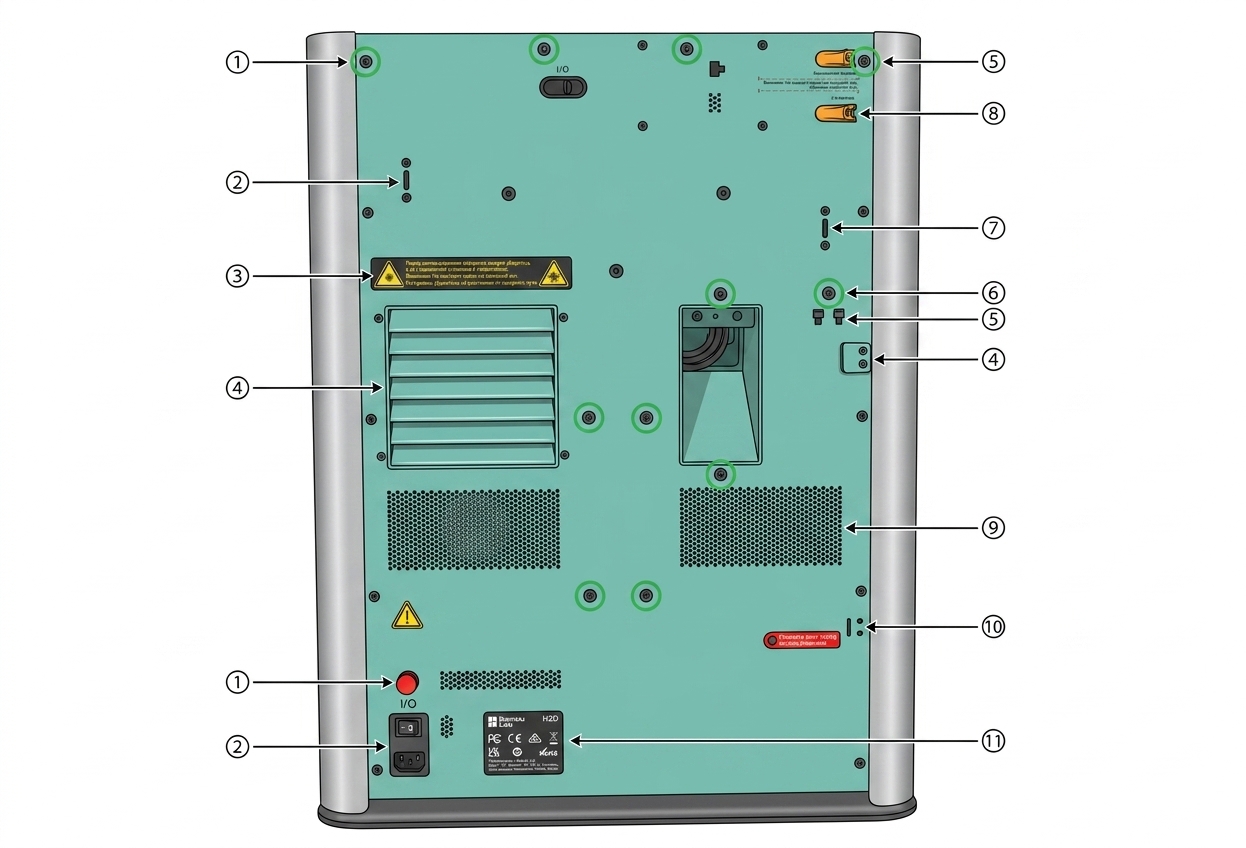

Затяните винты, крепящие заднюю крышку. Есть два типа винтов: машинные винты (ST3x6, помечены оранжевым) и саморезы (BT3x8, помечены зелёным). Установите их в соответствующие позиции и убедитесь, что они затянуты.
 |
 |
После установки переустановите основание держателя катушки и ключ безопасности питания.
Калибровка, обслуживание и уход
Примечание:До завершения регистрации SN следующие операции калибровки и обновления прошивки выполнить невозможно.
Обновление прошивки принтера
Подключите питание принтера, завершите подключение к сети и привяжите принтер к вашему аккаунту.
 |
 |
Обновите прошивку принтера в соответствии с системным уведомлением. Если автоматического уведомления нет, перейдите на страницу «Прошивка» и вручную нажмите «Обновить».
Инициализировать индукционную стойку хотендов

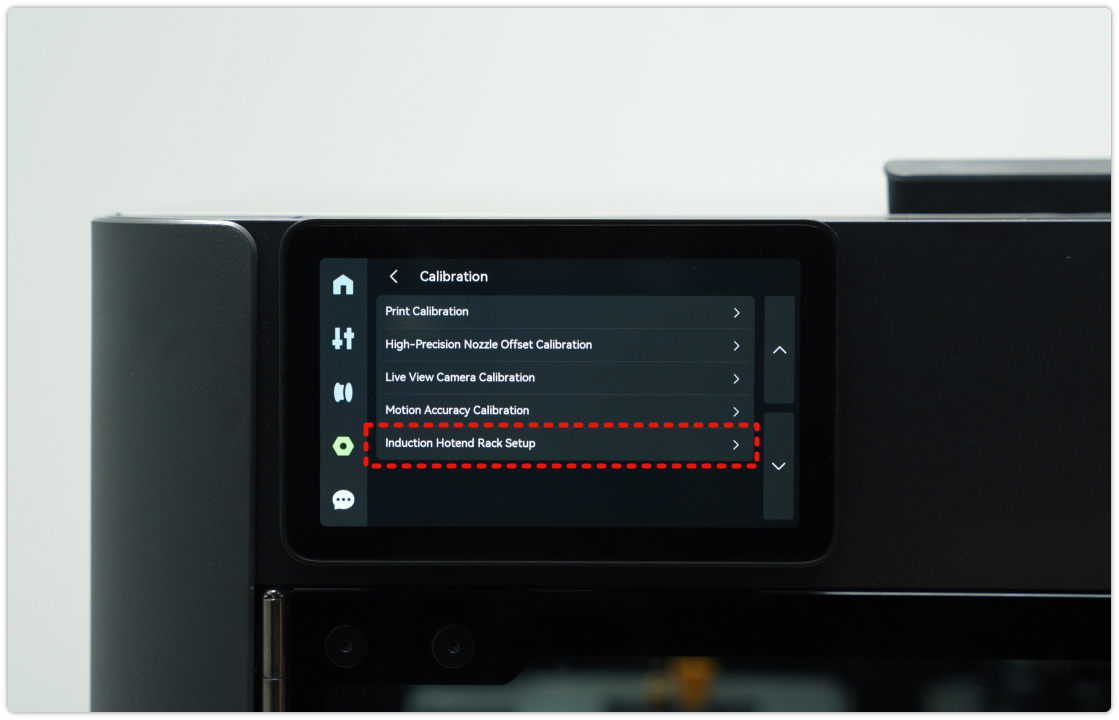

После завершения обновления прошивки система выдаст уведомление «Инициализировать индукционную стойку хотендов». Следуйте инструкциям на экране для завершения инициализации. Если уведомление не появляется, вы можете вручную перейти на страницу калибровки и запустить процесс инициализации индукционной стойки хотендов.
 |
 |
Устранение неполадок:Если во время инициализации возникла ошибка или сбой, вероятно, отклонение при установке сборки вихревой стойки хотендов превышает допустимый допуск. Пожалуйста, обратитесь кРуководству по калибровке положения стойки хотендов H2C Vortex"для повторной калибровки положения вручную. После завершения попробуйте выполнить операцию калибровки снова. Если ambient temperature слишком низкая или холодный воздух дует прямо на
Датчик калибровки смещения сопла, это также может привести к сбою калибровки. Для шагов устранения неполадок обратитесь к шагу 1 вHMS_1A00-1200-0002-0001.
Установить индукционные хотенды

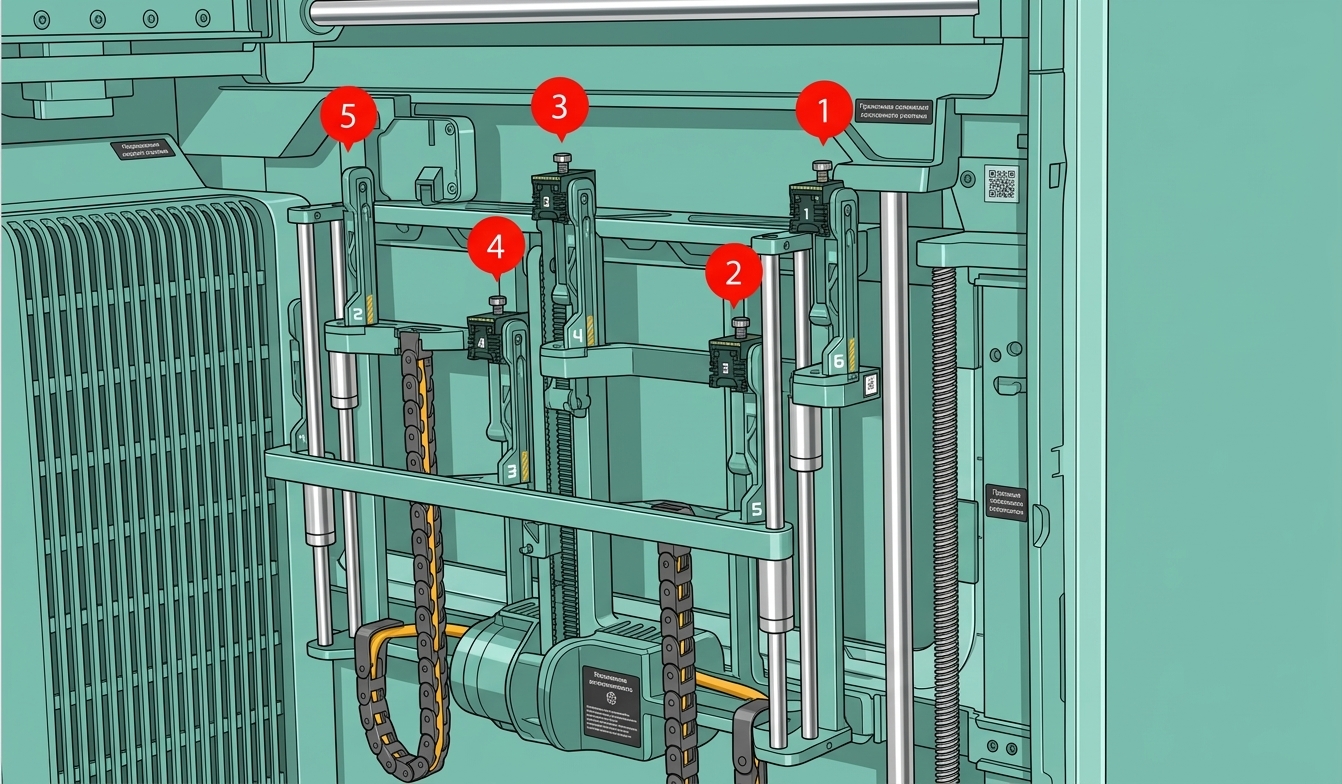

После инициализации вы можете установить оставшиеся индукционные хотенды. Из коробок№ 1и№ 2комплекта для обновления Vortek извлеките оставшиеся индукционные хотенды H2C и установите их на индукционную стойку хотендов.
 |
 |
Смазка и обслуживание принтера
После выполнения всех вышеуказанных шагов обновление с H2D до H2C завершено. Мы рекомендуем следовать«Руководству по периодическому обслуживанию H2C»для проведения комплексного обслуживания принтера.
Ключевые области обслуживания: очистка и смазка осей X, Y и Z, а также очистка и смазка индукционной стойки хотендов для обеспечения плавного движения всех механических компонентов.
Калибровка принтера

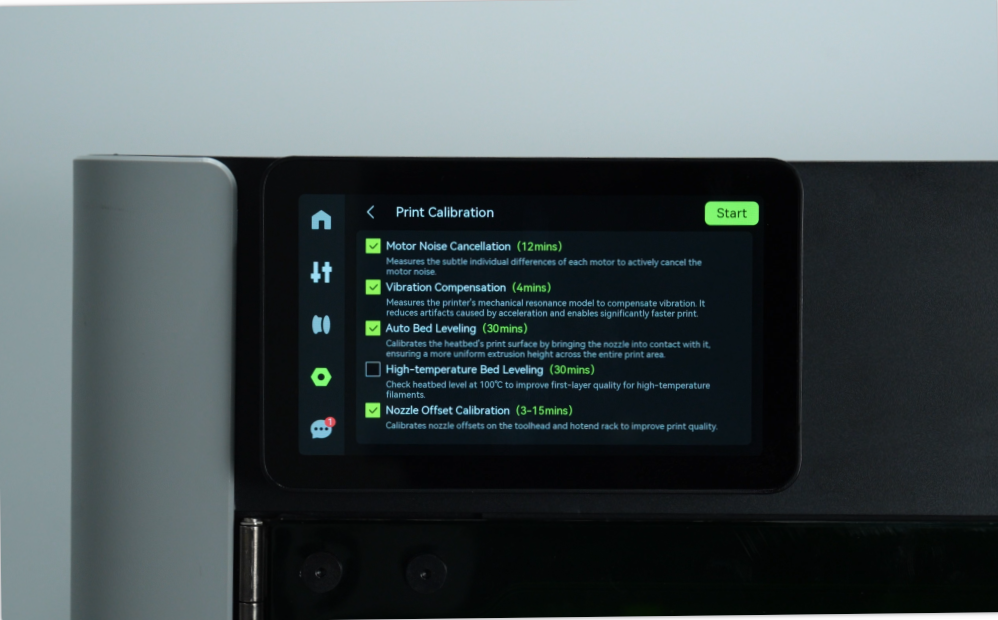

После обслуживания выполните полную калибровку принтера.
После завершения калибровки вы можете запустить тестовую печать. Поздравляем с успешным обновлением вашего H2D до принтера H2C!
Подробные инструкции по установке heated bed, инструментальной головки с сборкой оси X и платы AP см. вПолном руководстве по обновлению H2D до H2C – Часть A.
