В области термобумаги нагреваемого стола присутствуют остатки материала или мусор.

Описание неисправности

При калибровке положения стойки индукционного хотенда левый индукционный хотенд нагревается и касается датчика калибровки смещения сопла (термобумага) на нагреваемом столе, оставляя четкую белую метку на термобумаге. Затем камера инструментальной головки фиксирует эту метку для завершения калибровки относительного положения. Если отмеченная область на термобумаге загрязнена, содержит остаточный мусор или подвержена физическому износу, это помешает камере инструментальной головки точно распознать и определить положение белой метки, что приведет к сбою калибровки инициализации индукционного хотенда и калибровки положения камеры.

Возможные причины:

• Низкая температура окружающей среды приводит к тому, что метка на термобумаге исчезает слишком быстро, из-за чего камера инструментальной головки не может зафиксировать отмеченную точку.

• В области термобумаги нагреваемого стола присутствуют остатки материала или мусор.

• После протирки на сопле остается остаточный материал.

• Термобумага нагреваемого стола повреждена

Необходимые инструменты и материалы

• Шестигранный ключ H1.5

Предупреждение о безопасности

Критически важно отключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и создающему угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть при контакте друг с другом, другими металлическими частями или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому критически важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, создайте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Процесс локализации и изоляции неисправности

1. Низкая температура окружающей среды приводит к тому, что метка на термобумаге исчезает слишком быстро, из-за чего камера инструментальной головки не может зафиксировать отмеченную точку.
2. Проверьте датчик калибровки смещения сопла нагреваемого стола и область термобумаги на наличие мусора или других загрязнений.
3. Осмотрите сопло на наличие остатков, которые не были удалены во время протирки.
4. Проверьте, повреждена ли термобумага датчика калибровки смещения сопла нагреваемого стола.

Шаги устранения неполадок

Шаг 1: Проверьте, низкая ли температура окружающей среды

Когда принтер находится в среде с низкой температурой ниже 20°C или подвергается воздействию прямого потока холодного воздуха, белая метка, оставленная хотендом на термобумаге, быстро исчезает из-за чрезмерного охлаждения. Это предотвращает захват валидных данных камерой инструментальной головки, тем самым влияя на процесс инициализации.

Шаги устранения неполадок:

1. Убедитесь, что верхняя крышка принтера закрыта, чтобы изолировать холодный наружный воздух.

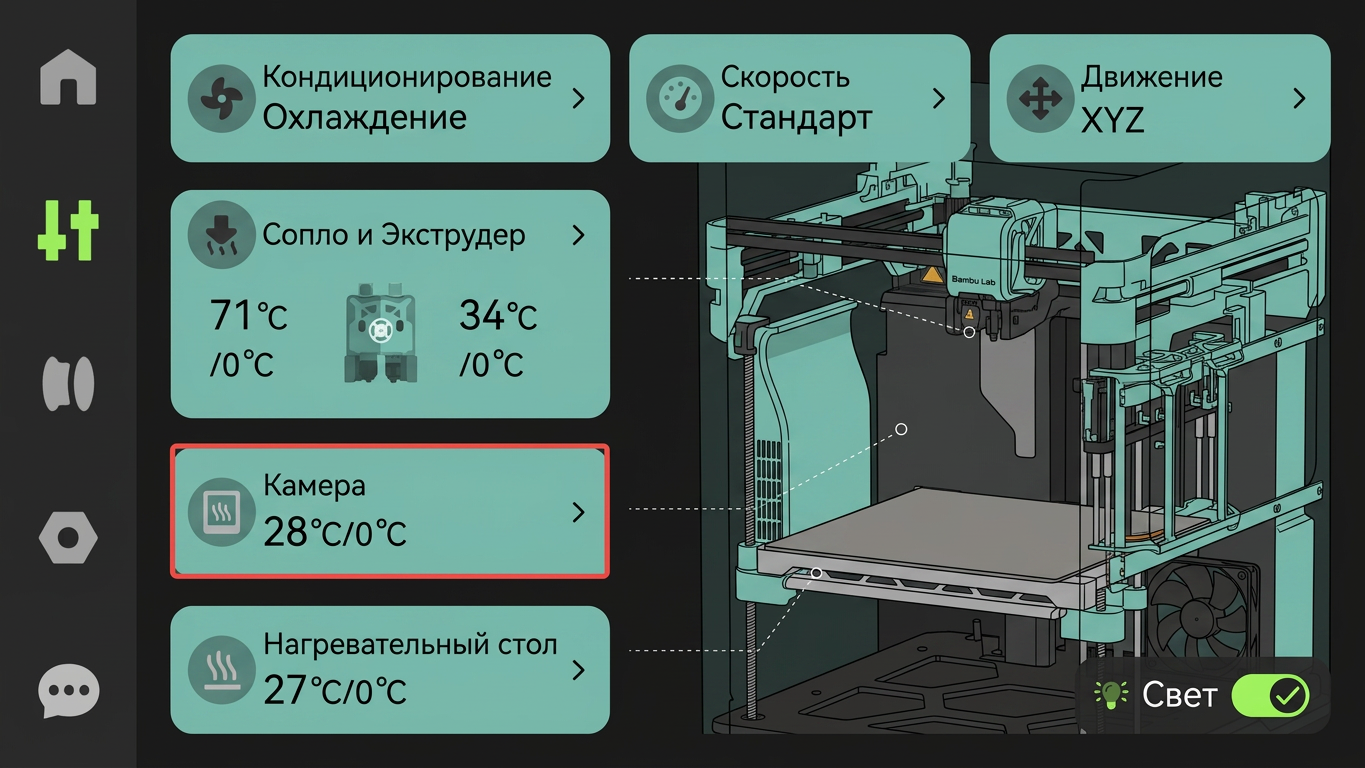

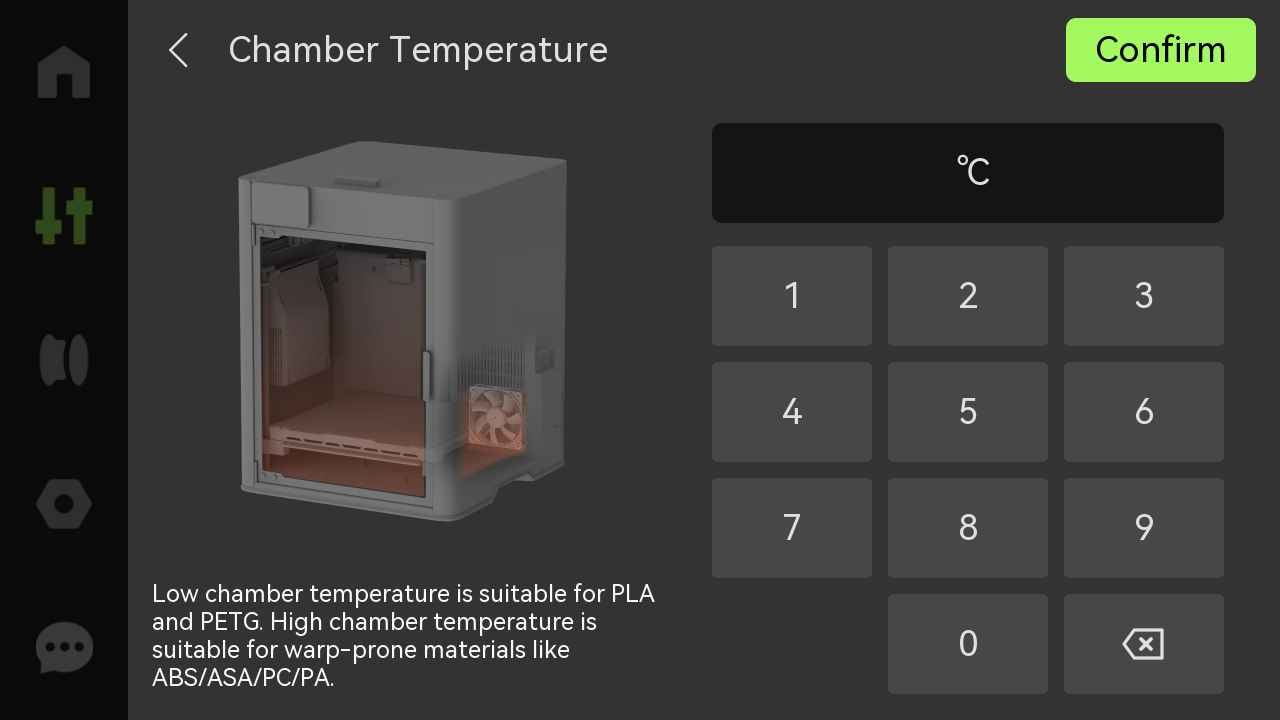

2. Установите температуру камеры на 40 °C, чтобы замедлить выцветание маркировки, и выполняйте калибровку хотэнда только после того, как температура камеры поднимется выше 35 °C.

⚠️ Важное примечание: Если в экструдере загружен филамент, чтобы предотвратить его размягчение и засорение сопла при установке температуры камеры, следуйте подсказке и сначала выгрузите филамент из инструментальной головки, а затем установите температуру камеры.

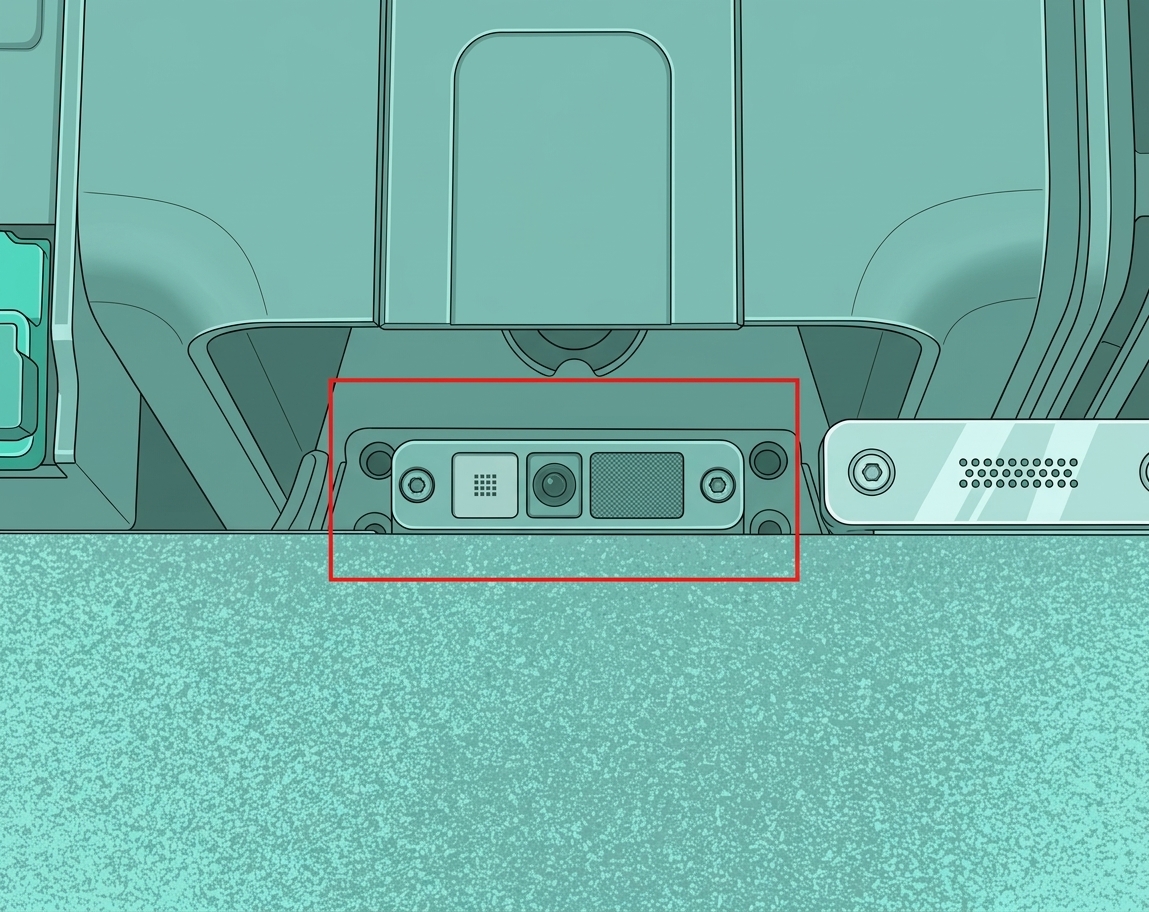

Шаг 2: Откалибруйте положение датчика смещения сопла нагреваемой платформы и этикетку теплового датчика, если присутствуют какие-либо загрязнения или другие примеси.

Если вы обнаружите какие-либо загрязнения или инородные предметы в этой области, тщательно очистите их перед повторным запуском калибровки.

Шаг 3: На сопле остаются остатки материала, так как он не был полностью удален в процессе протирки.

Если после протирки на сопле обнаружатся остатки, очистите их перед повторным запуском калибровки.

nozzle-offset-calibration-sensor-is-damaged">Шаг 4: Проверьте, повреждена ли термобумага датчика смещения сопла нагреваемой платформы для калибровки.

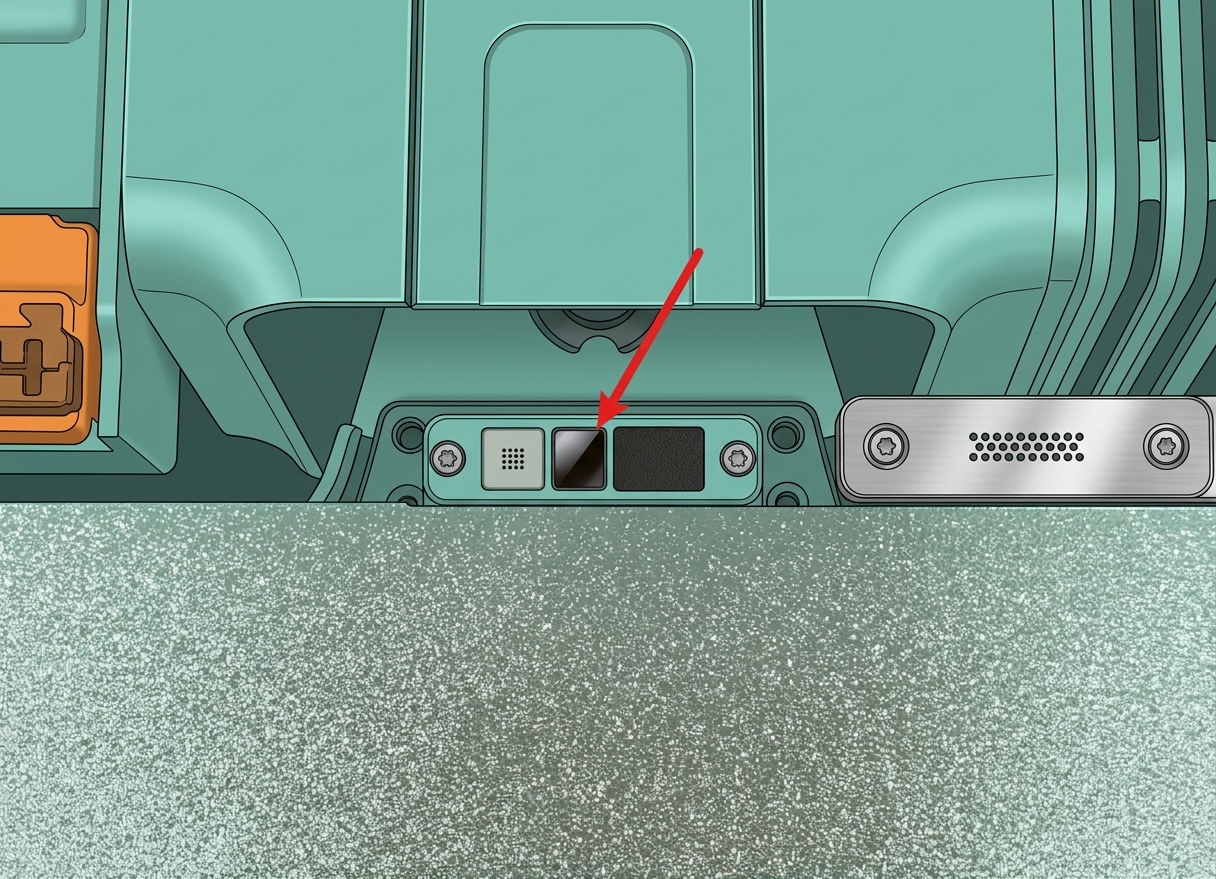

Термобумага для датчика смещения сопла нагреваемой платформы для калибровки показана ниже. Если термобумага повреждена, замените ее новой перед повторным запуском калибровки.

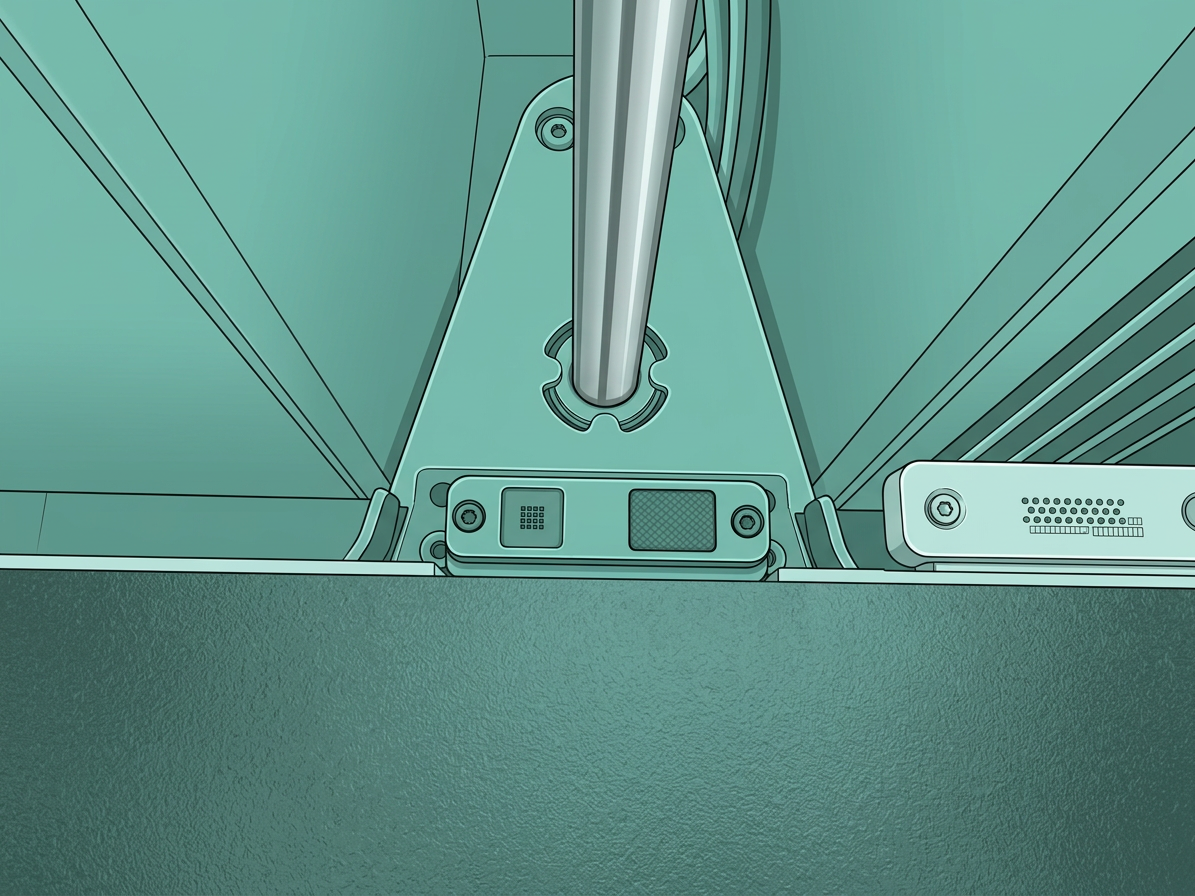

1. Снять датчик смещения сопла для калибровки.

Используйте шестигранный ключ H1.5, чтобы открутить два фиксирующих винта (M2x5) катушки смещения сопла для калибровки, затем поднимите катушку калибровки вверх и отсоедините соединительный провод.

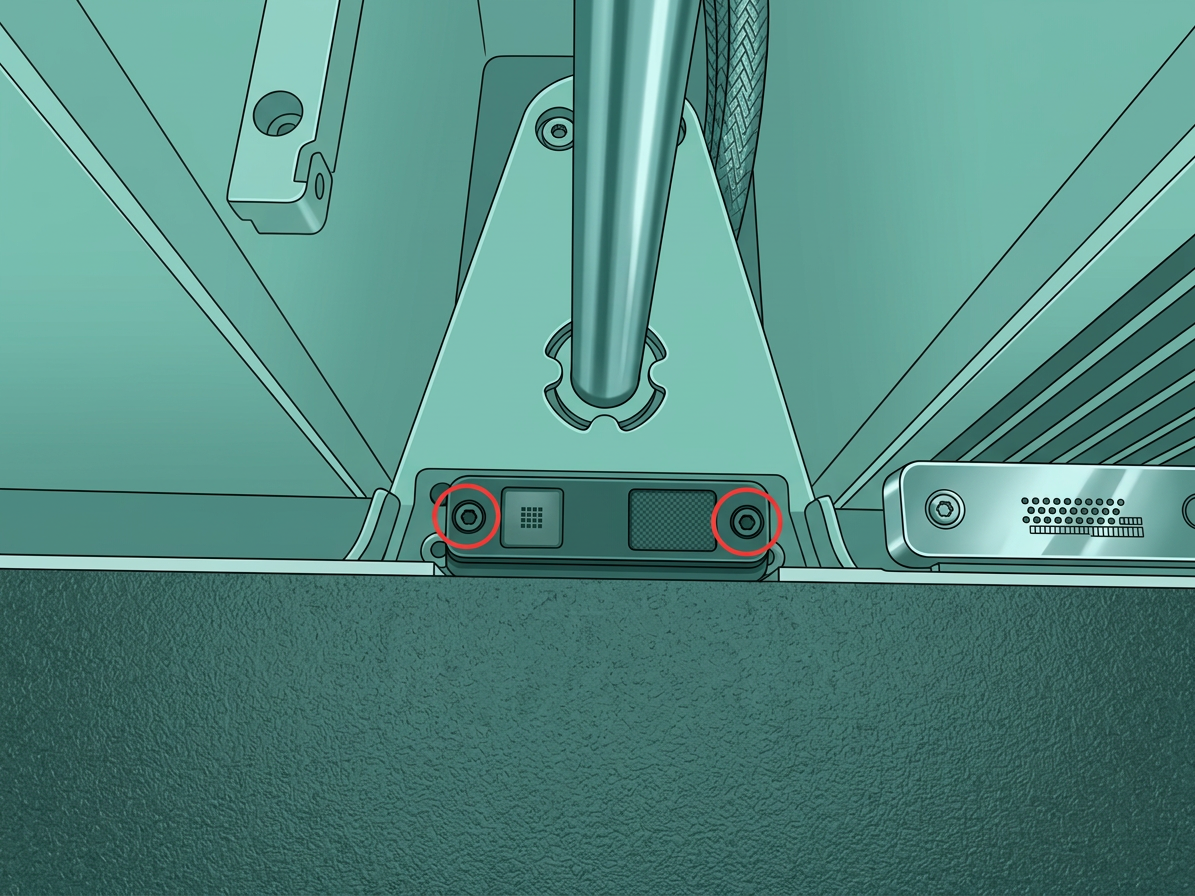

2. Установить датчик смещения сопла для калибровки.

Подключите катушку смещения сопла для калибровки к соединительной линии нагреваемой платформы, затем используйте шестигранный ключ H1.5, чтобы затянуть два винта M2x5 катушки калибровки.

Заключительные примечания.
