Кабель от рамки индукционного хотенда H2C к MC-плате

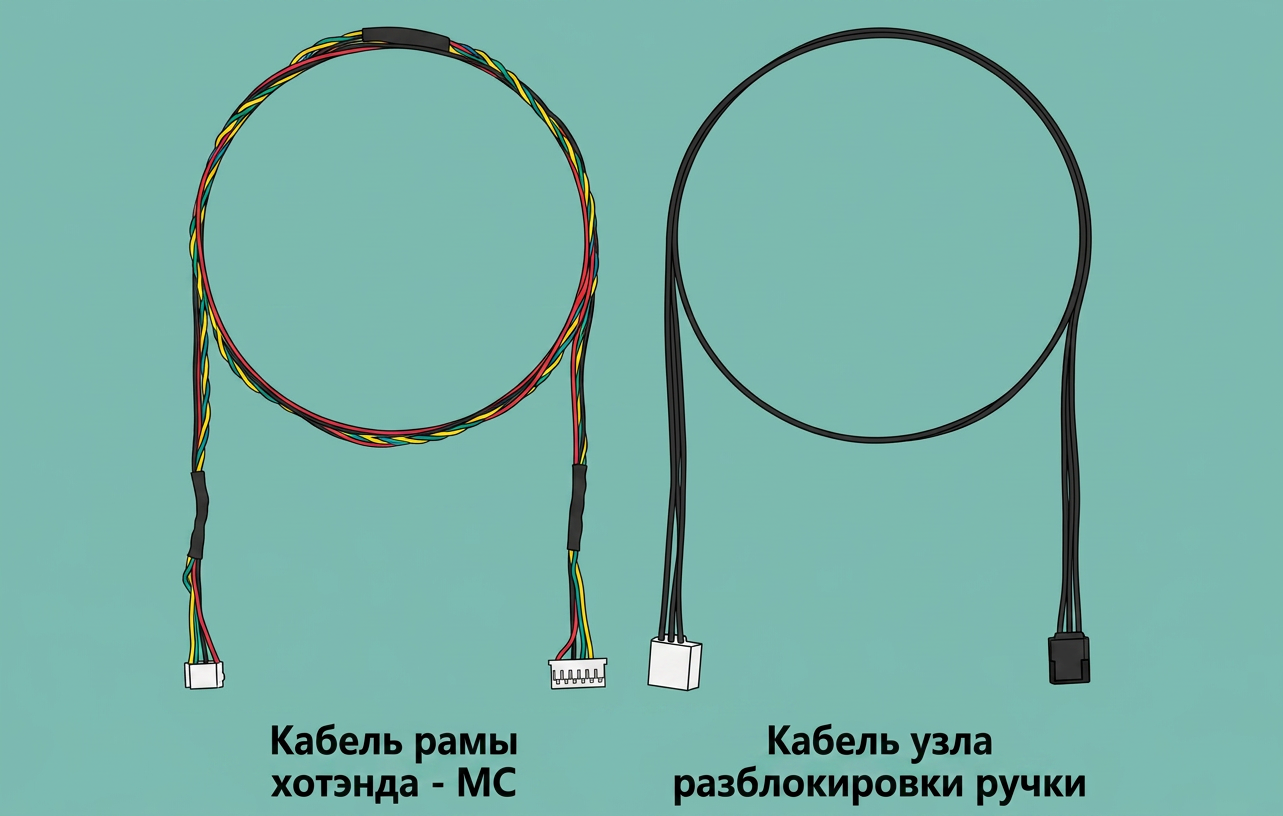

Комплект кабелей рамки индукционного хотенда включает два основных соединительных кабеля для системы Vortek:
-
Кабель, объединяющий передачу данных и питание между платой управления рамки индукционного хотенда и MC-платой, обеспечивающий стабильную передачу управляющих сигналов и питание для рамки хотенда.
-
Кабель, соединяющий плату управления рамки индукционного хотенда с приводом защелки индукционного хотенда, отвечающий за передачу сигнала статуса внутреннего штока привода защелки.
Когда заменять
- Обрыв кабеля
- Поврежденный разъем кабеля, вызывающий сбой связи
- Рекомендованная замена службой технической поддержки Bambu
Инструменты и материалы
- Шестигранный ключ H2.0
- Пинцет
- Коробка для сортировки винтов (опционально)

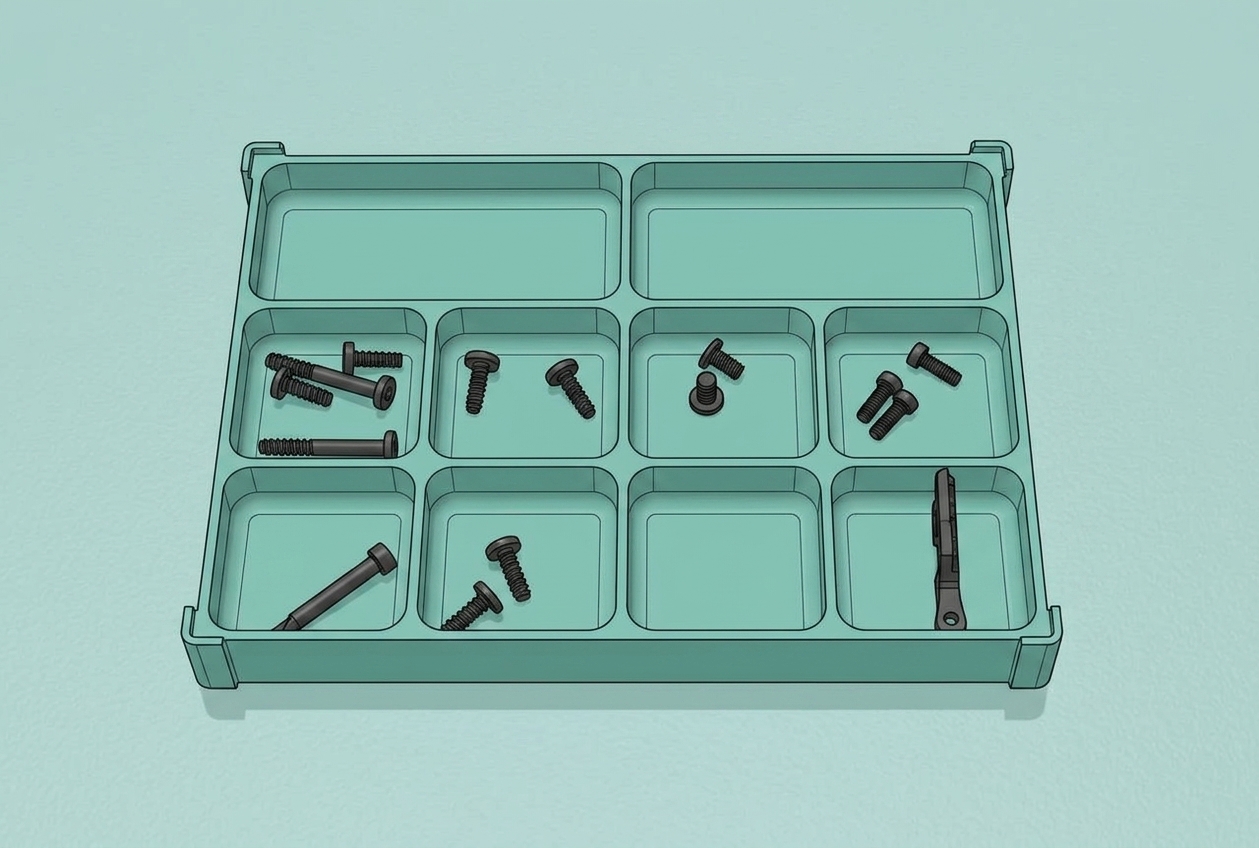

Эта процедура замены включает большое количество винтов. Чтобы не потерять их и не перепутать, рекомендуется заранее подготовить коробку для сортировки винтов и разложить их по секциям для более удобной последующей сборки.
Меры предосторожности
Важное напоминание!
Перед выполнением любого обслуживания принтера или его электронных компонентов (включая кабели инструментальной головки) убедитесь, что принтер выключен и отключено питание, чтобы предотвратить короткое замыкание, которое может привести к дополнительным повреждениям электроники или создать угрозу безопасности.
При выполнении обслуживания или устранении неполадок всегда проверяйте температуру хотенда и нагревательного стола. Избегайте работы, пока они горячие. Если обслуживание необходимо выполнить при высоких температурах, наденьте термостойкие перчатки для обеспечения безопасности и правильной работы.
Если у вас возникли вопросы по этому руководству, [пожалуйста, нажмите здесь, чтобы создать заявку], и мы оперативно ответим и поможем вам.
Быстрая навигация
Если вам нужно заменить толькоКабель датчика Холла защелки, вы можете нажать на эту ссылку, чтобы перейти к этому разделу.
Удаление старого кабеля сборки рамки индукционного хотенда к MC-плате

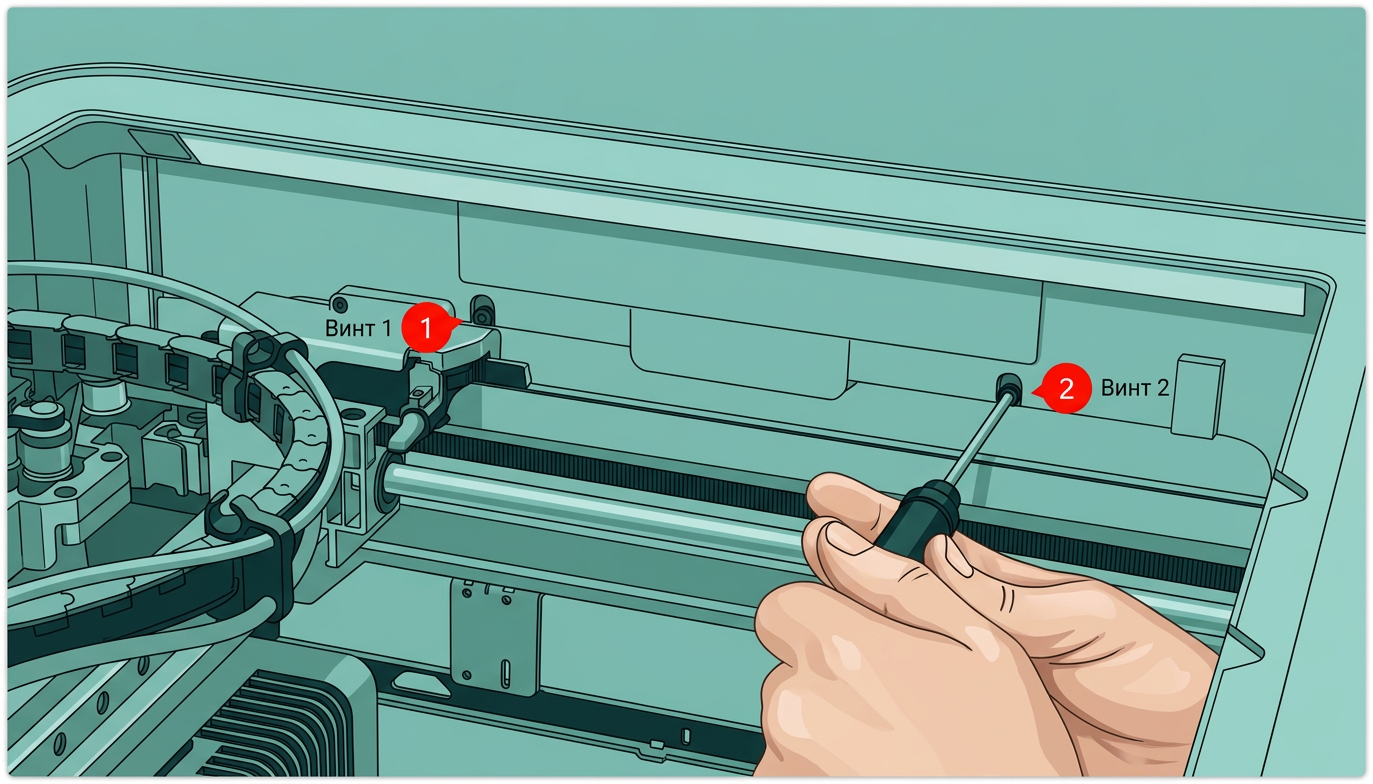

Шаг 1: Снимите правую боковую крышку. Используйте шестигранный ключ 2.0 мм, чтобы открутить два фиксирующих винта и снять крышку.

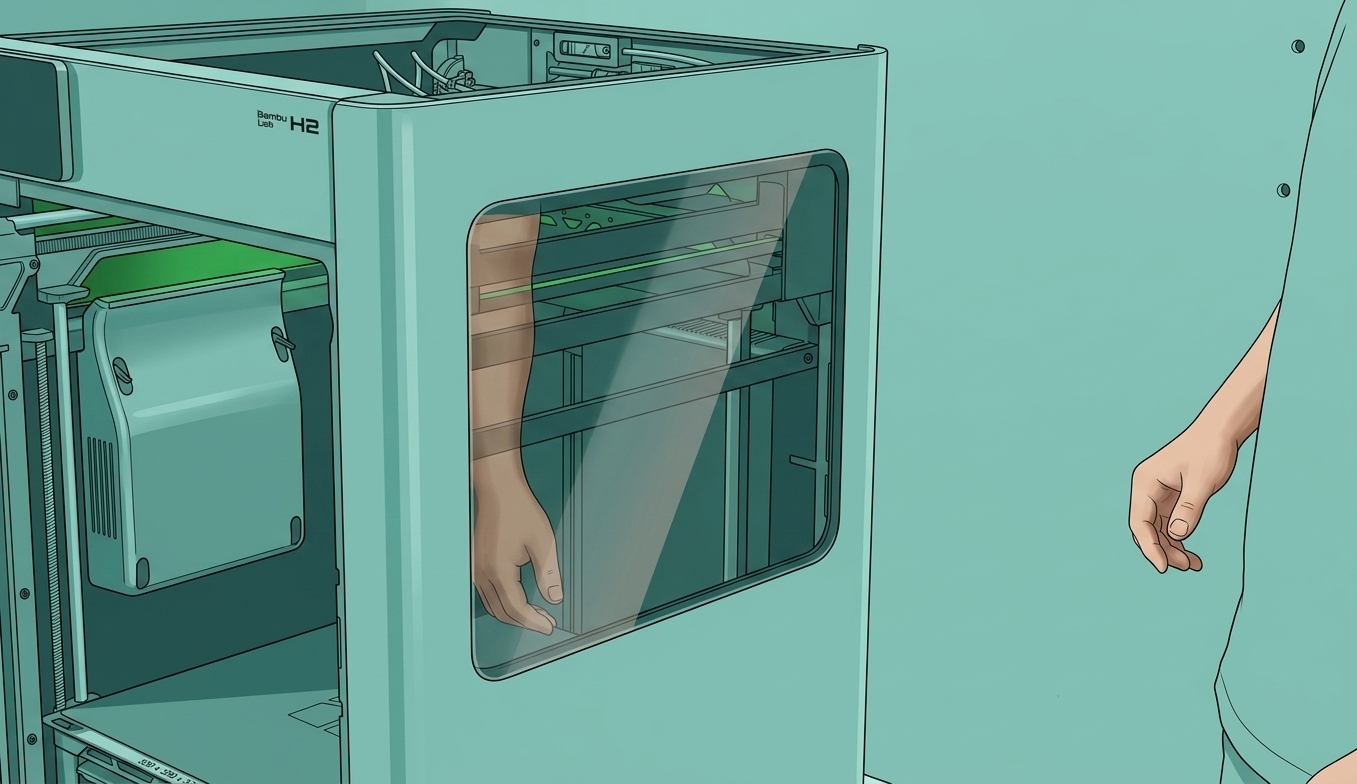

Аккуратно нажмите на крышку наружу, чтобы освободить защелки, затем поднимите её вертикально, чтобы снять крышку.
2. Снимите привод защелки индукционного хотенда

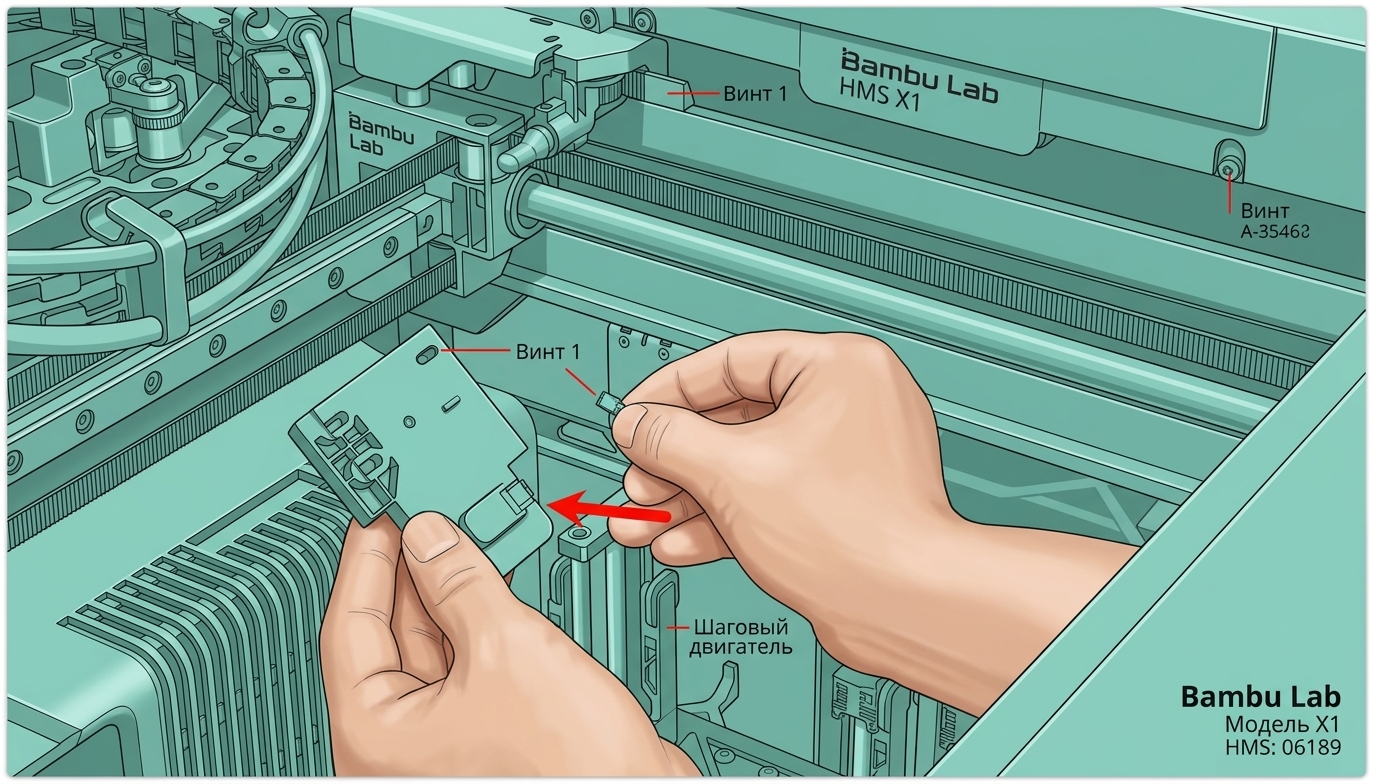

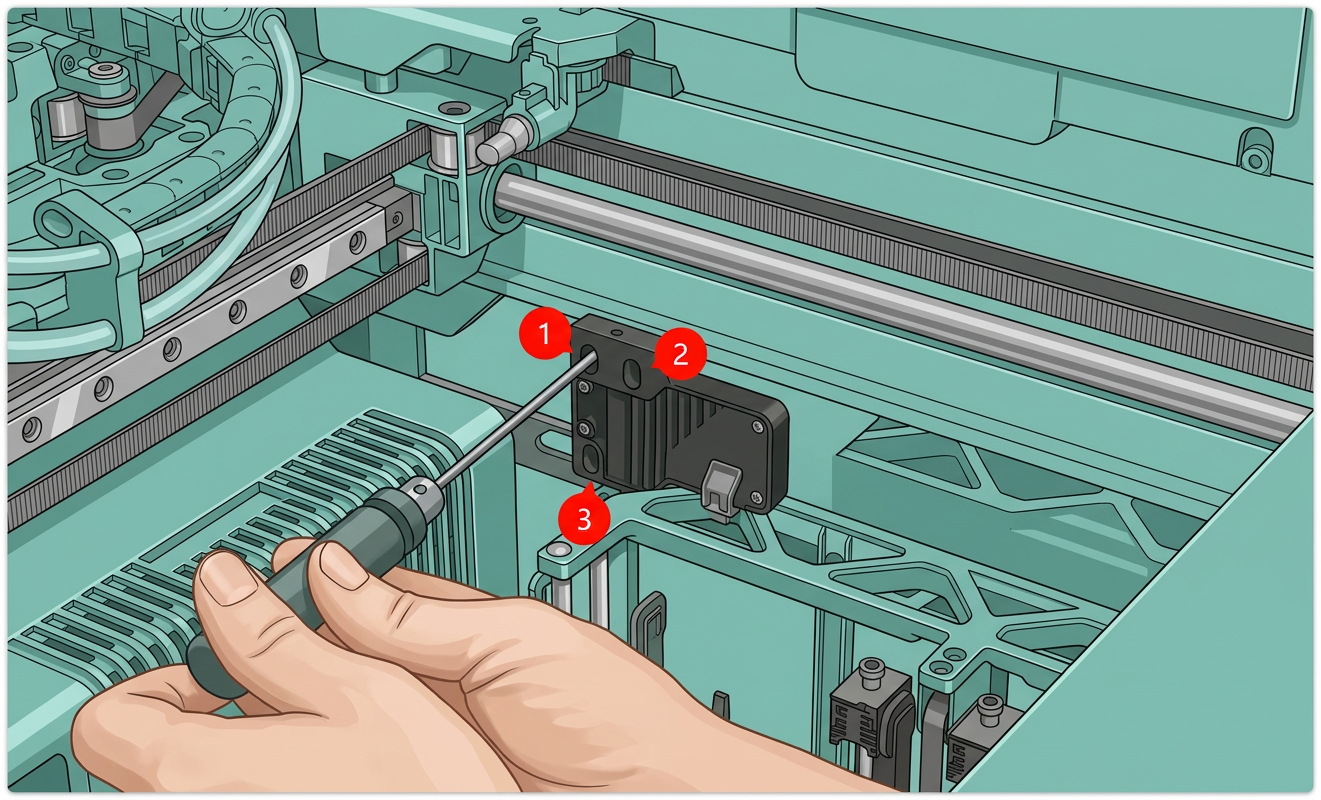

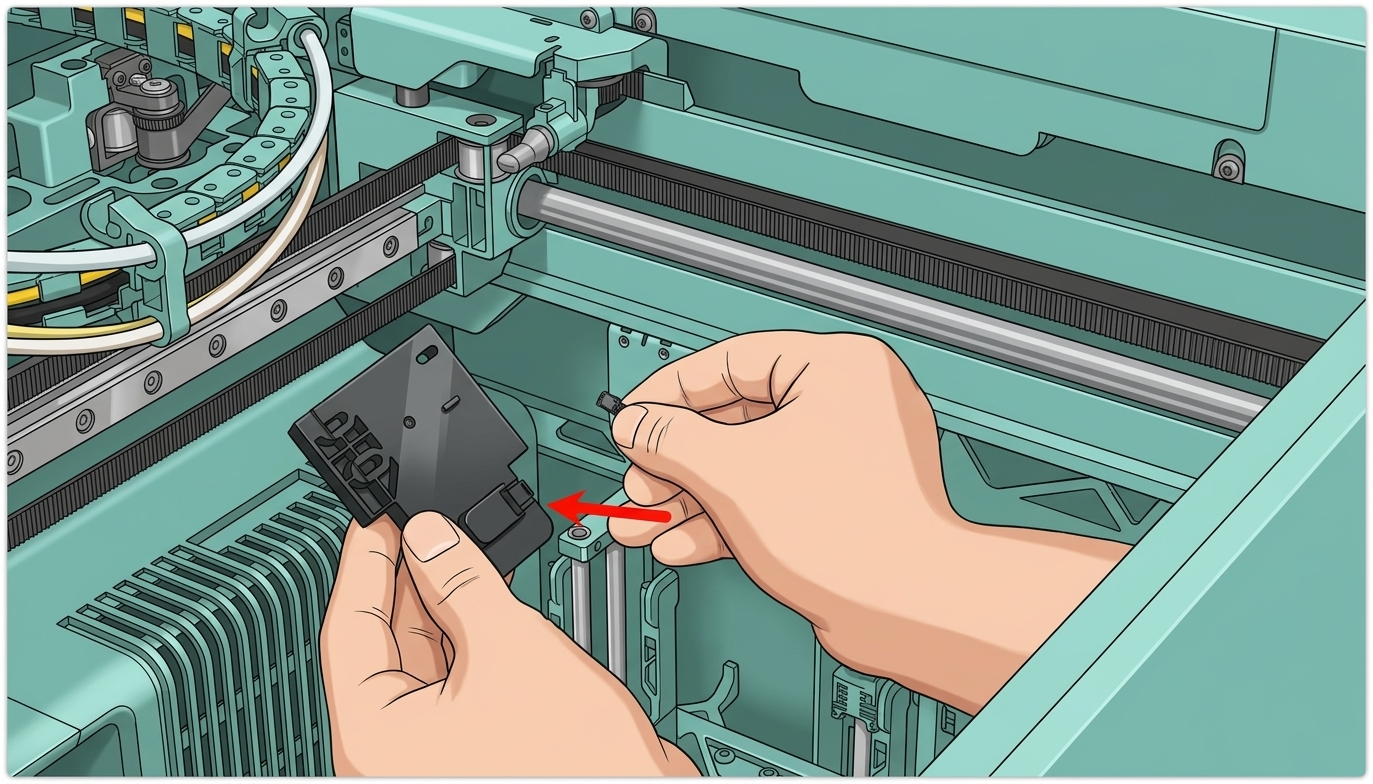

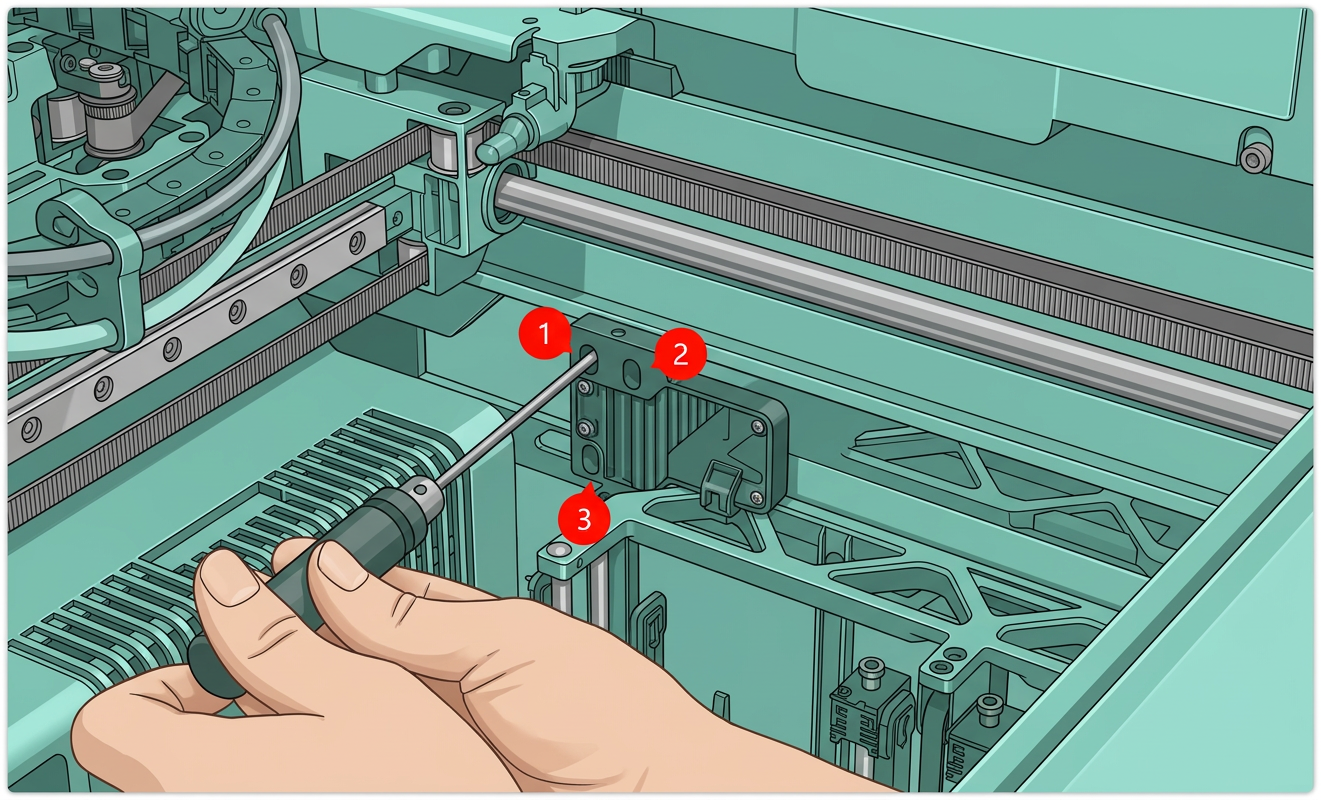

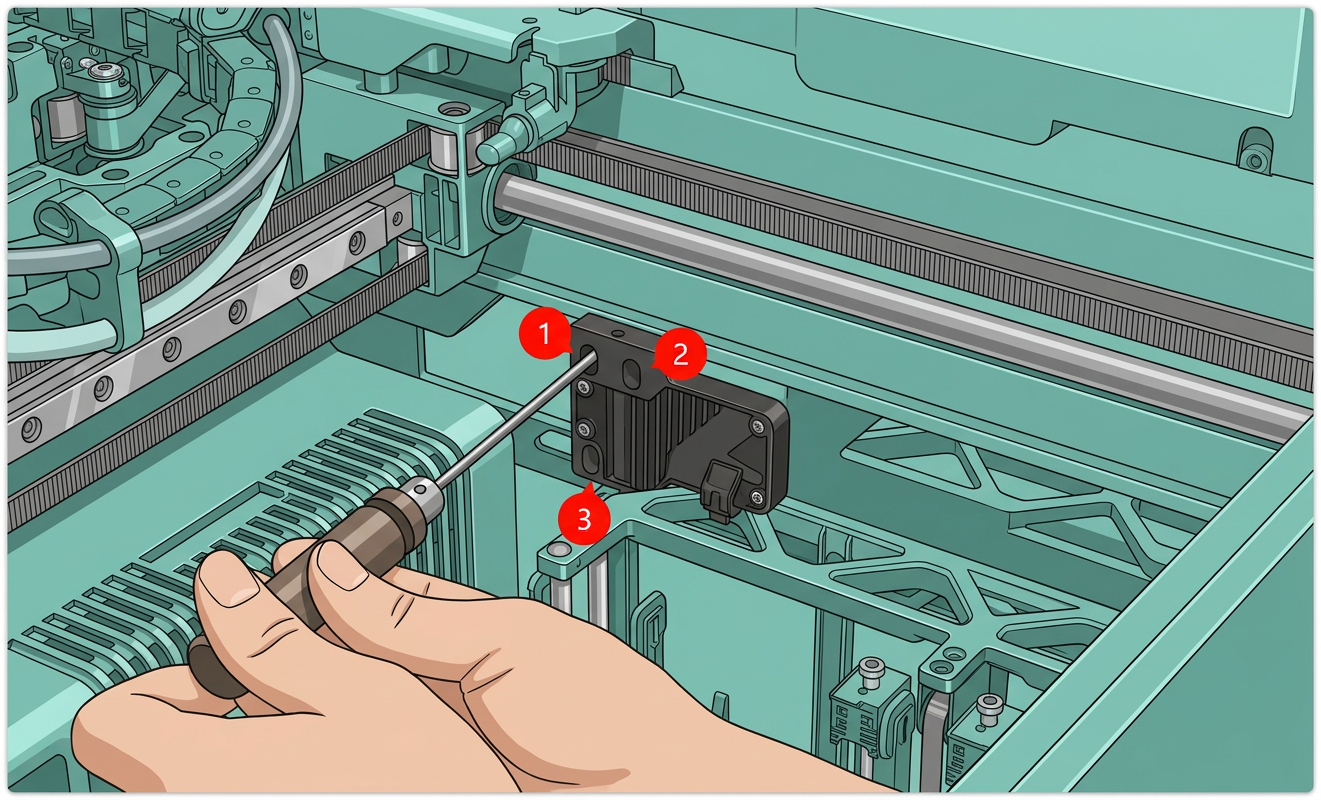

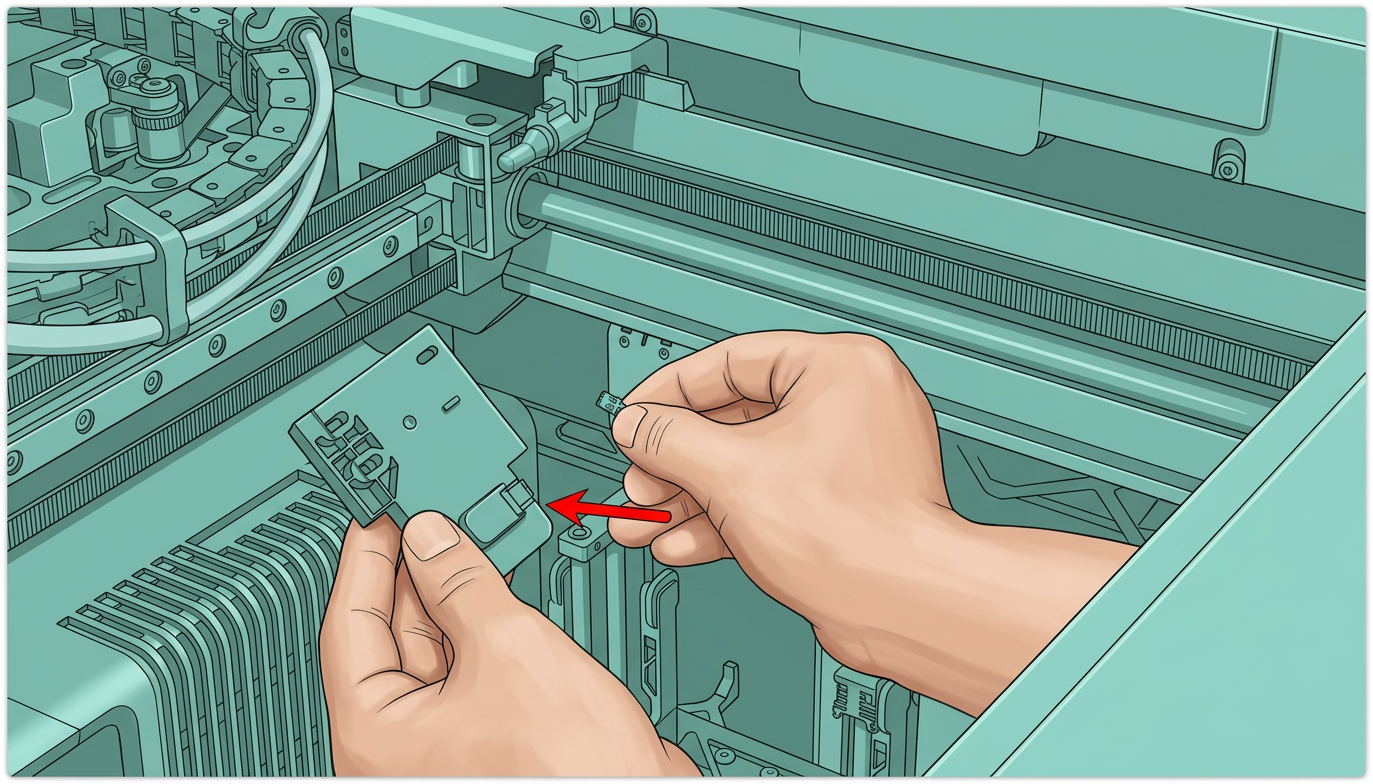

Отсоедините кабель привода защелки индукционного хотенда. Используйте шестигранный ключ 2.0 мм, чтобы открутить три фиксирующих винта, затем снимите привод со сборки.
 |
 |
Для подробных шагов замены обратитесь к wiki:Руководство по замене привода защелки ручки индукционного хотенда

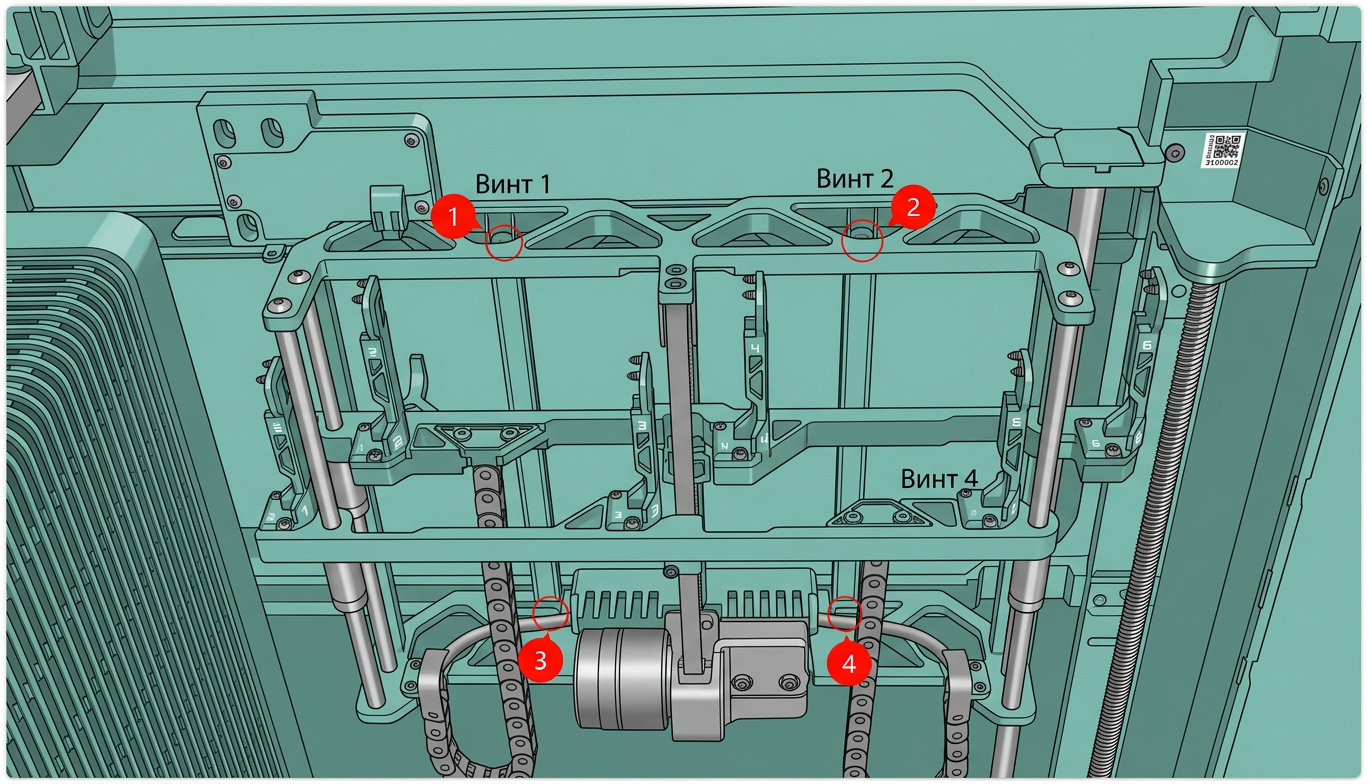

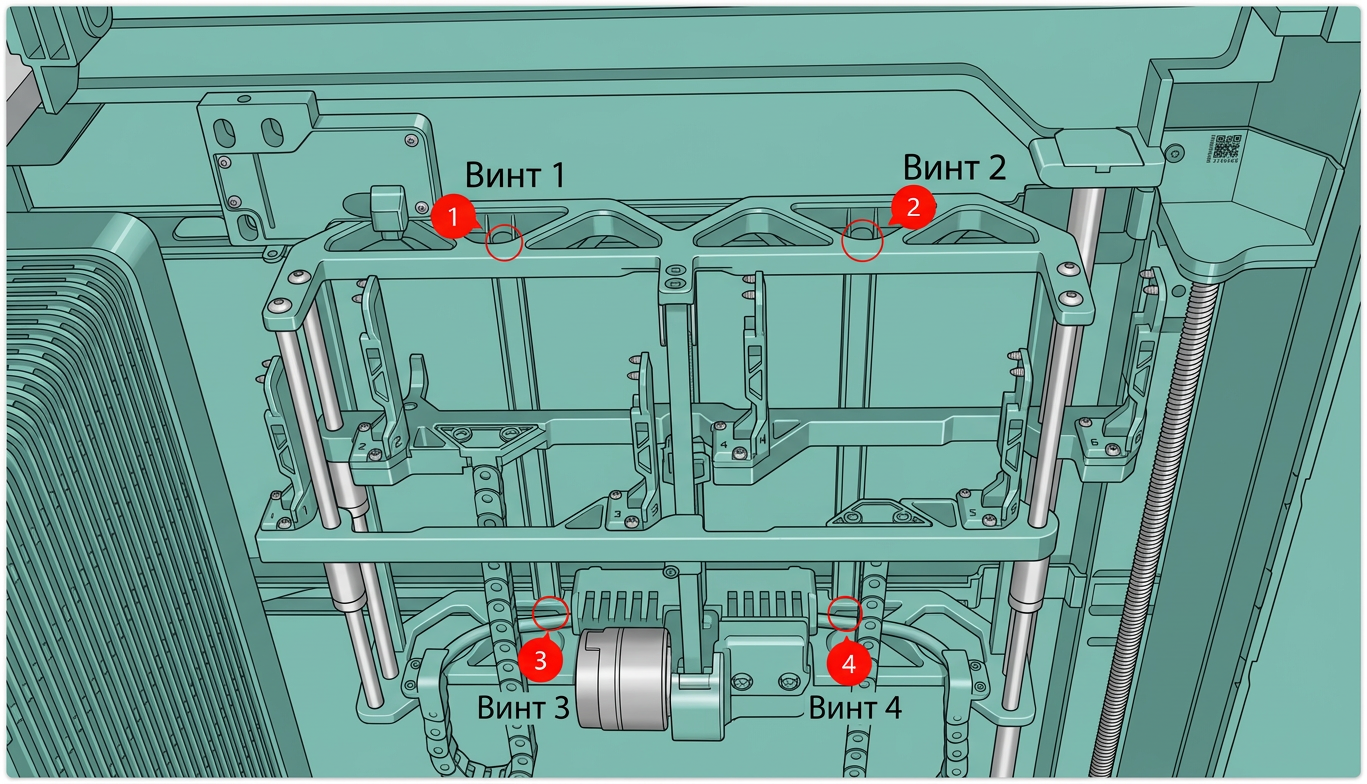

3. Снимите сборку рамки индукционного хотенда
 |
 |
Для подробных шагов замены обратитесь к wiki:Руководство по замене сборки рамки индукционного хотенда

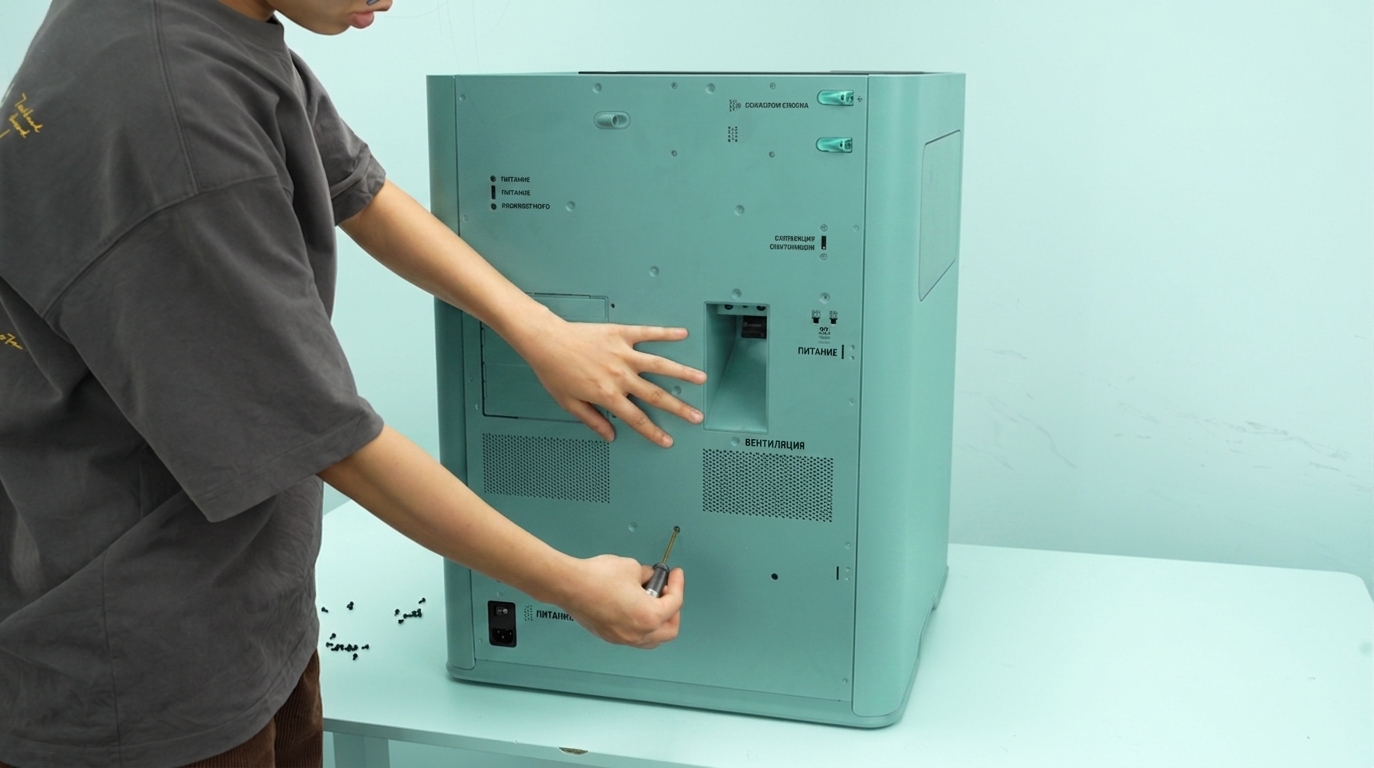

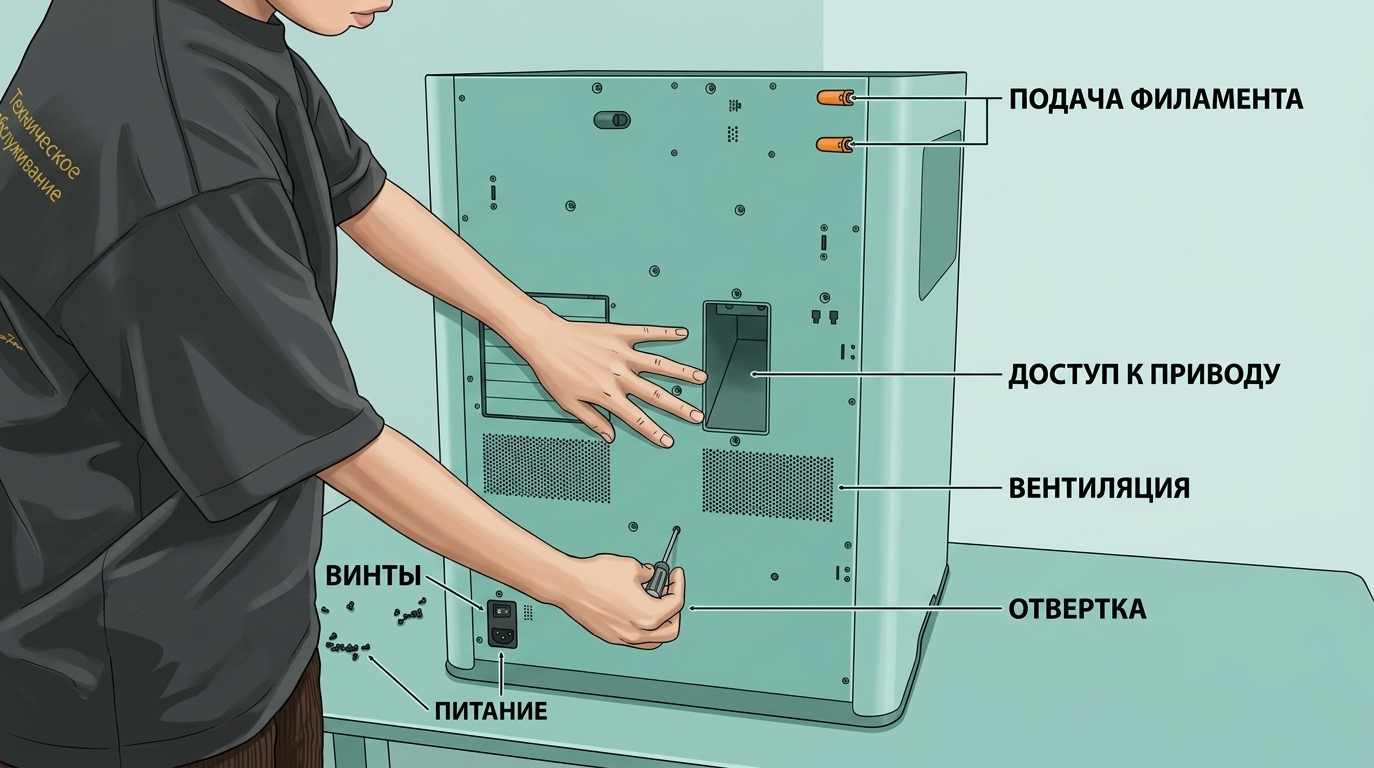

Снимите заднюю панель H2C и лоток для отходов
Для подробных шагов замены обратитесь к wiki:Руководство по замене задней панели H2D

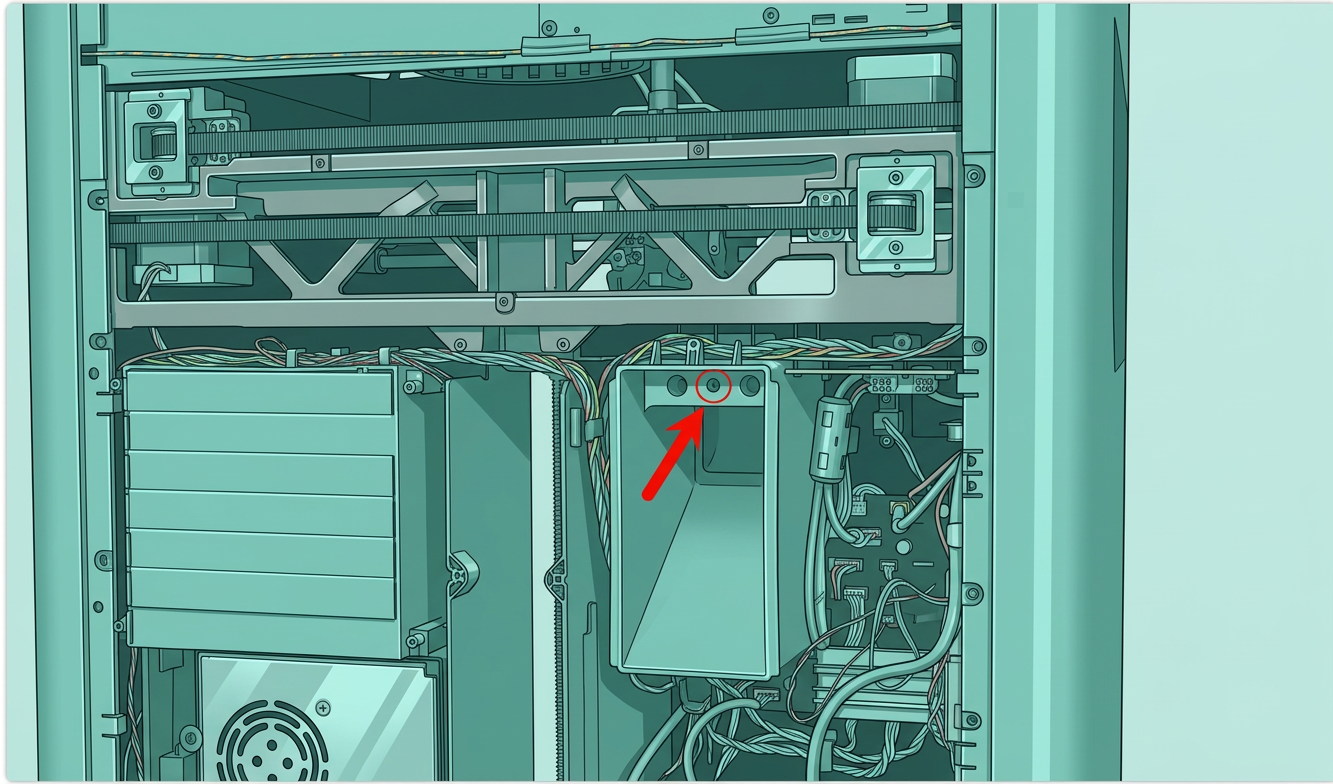

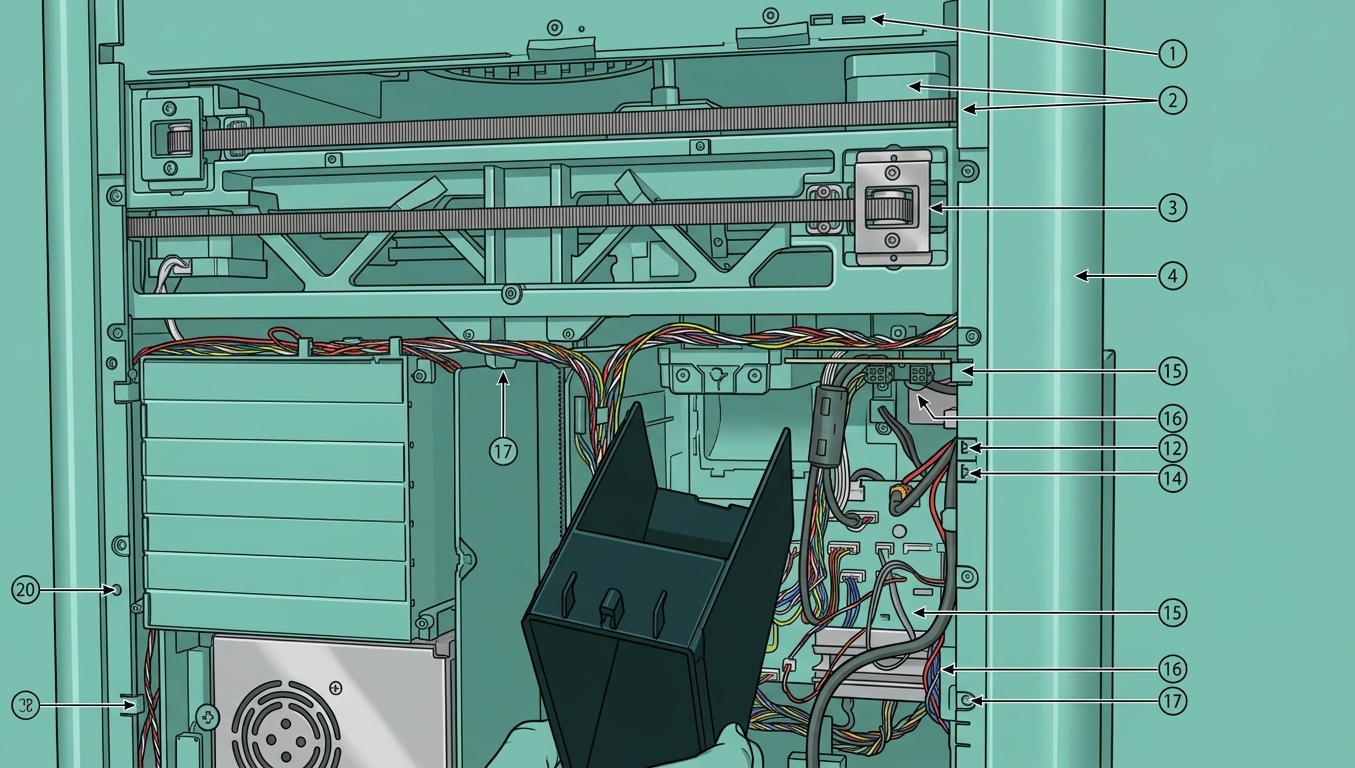

Далее снимите лоток для отходов. Как показано на изображении ниже, открутите указанный винт, затем крепко потяните лоток вниз, чтобы снять его.
 |
 |
5. Снимите кабель от рамки индукционного хотенда H2C к MC-плате

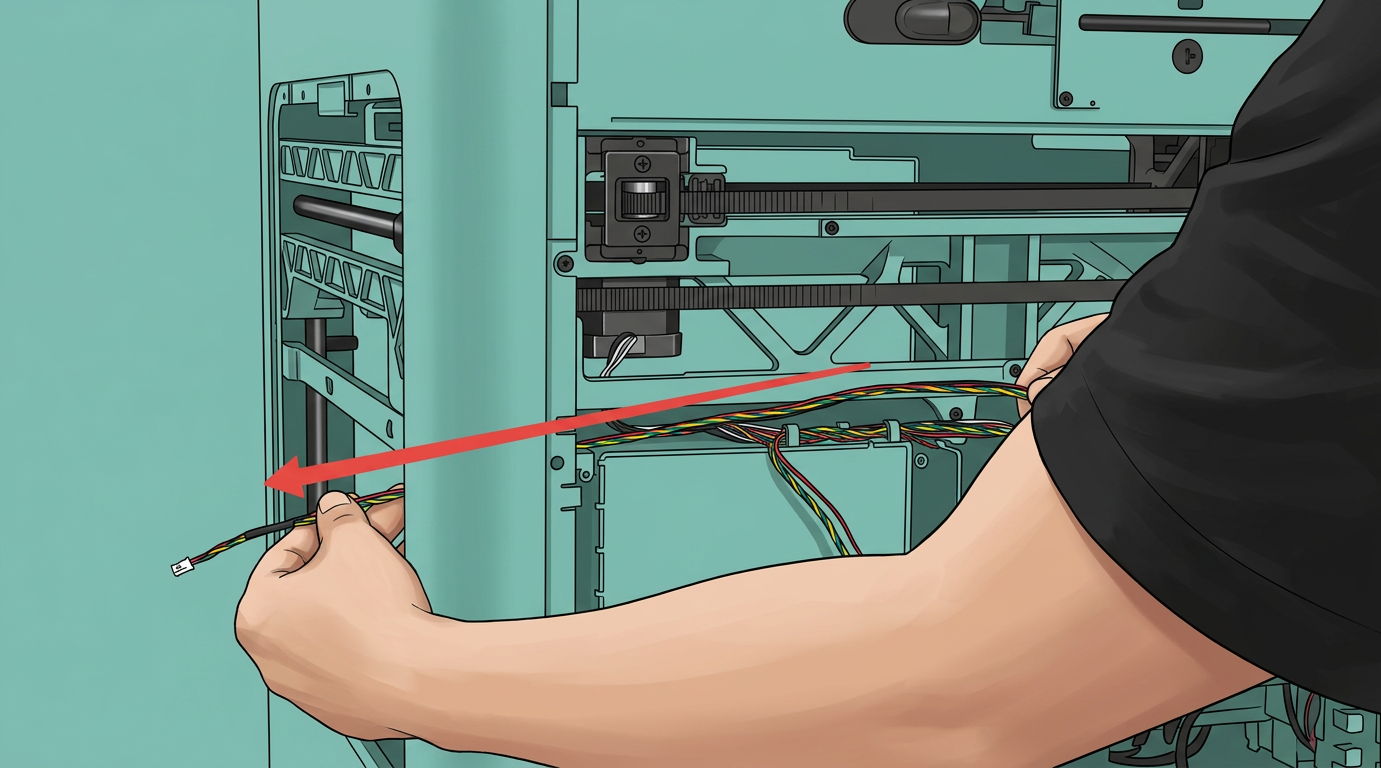

Найдите кабель, соединяющий рамку индукционного хотенда H2C с MC-платой на задней части принтера. Возьмитесь за кабель и потяните его назад, чтобы извлечь его из канала прокладки кабелей.
 |
 |

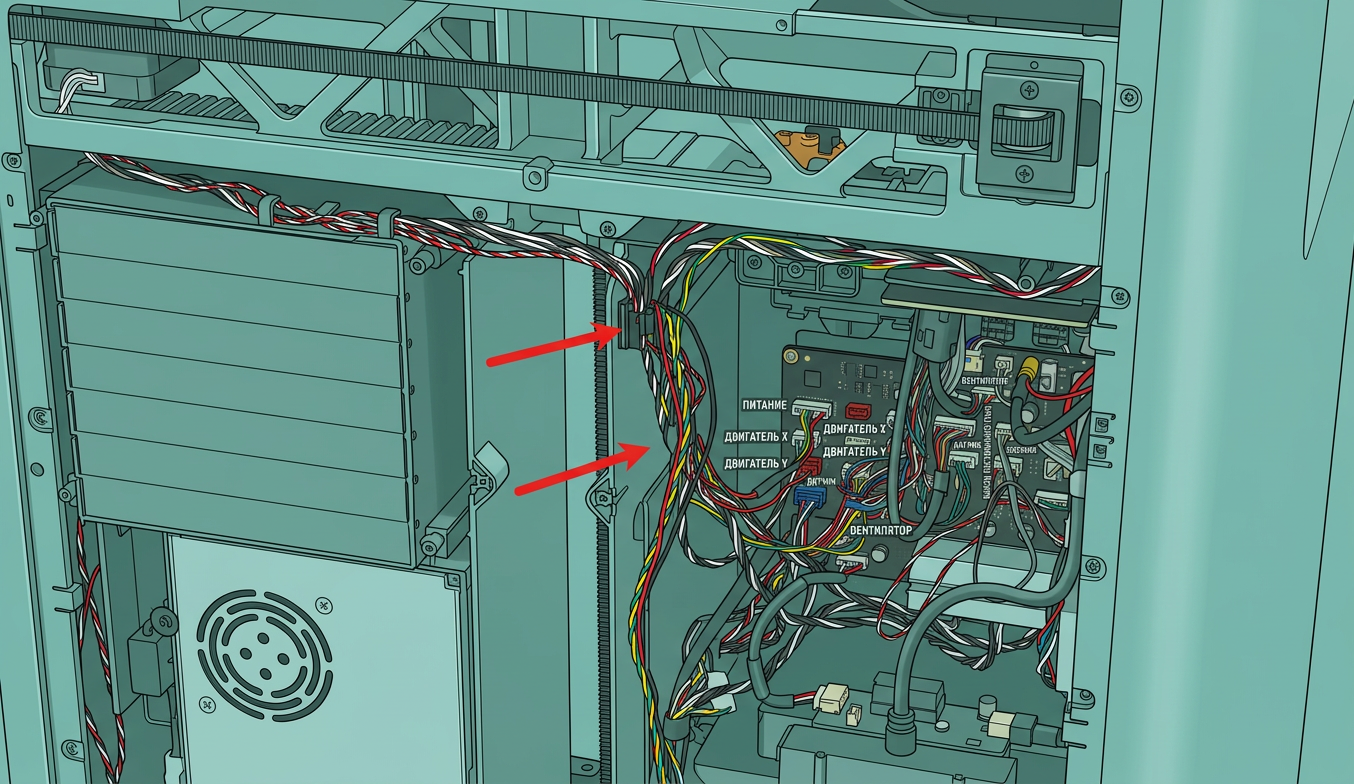

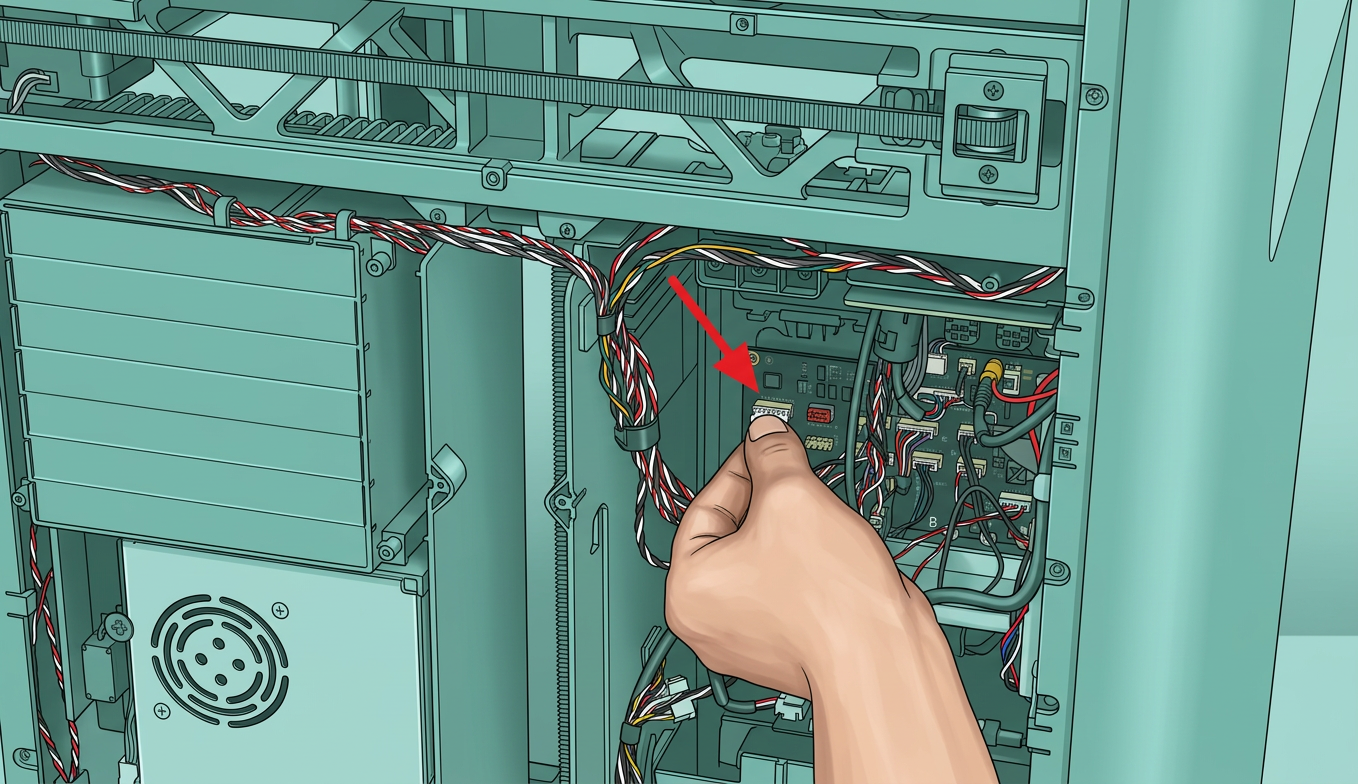

Как показано на изображении, отсоедините разъем кабеля от MC-платы, затем извлеките кабель от рамки индукционного хотенда к MC-плате из канала прокладки кабелей.
 |
 |
Установка нового кабеля от рамки индукционного хотенда к MC-плате
1. Установите кабель от рамки индукционного хотенда H2C к MC-плате

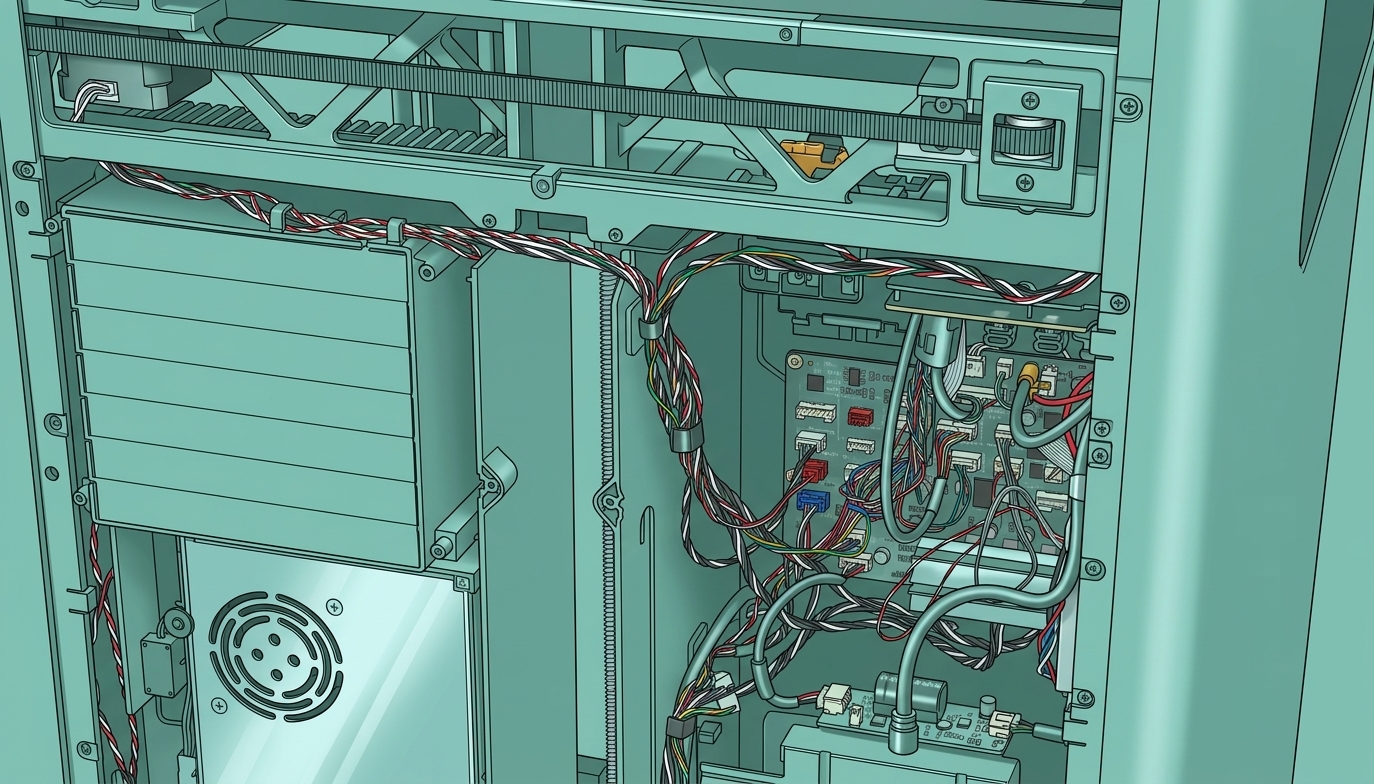

Вставьте кабель рамки индукционного хотенда в разъем MC-платы и аккуратно закрепите кабель в зажимах, чтобы предотвратить его ослабление или запутывание.

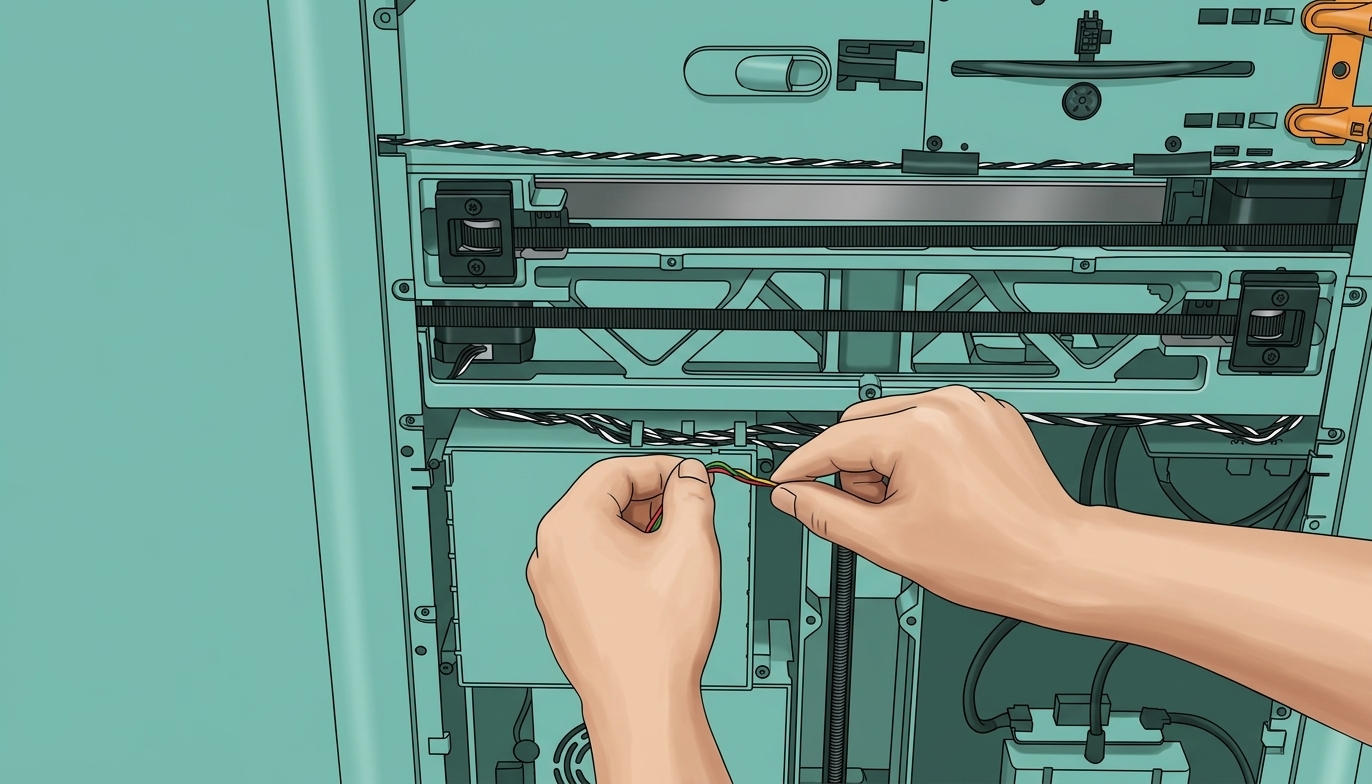

Следуя иллюстрации, проведите кабель через зажим в верхней части вентиляционной решетки, чтобы сохранить аккуратную прокладку кабелей.

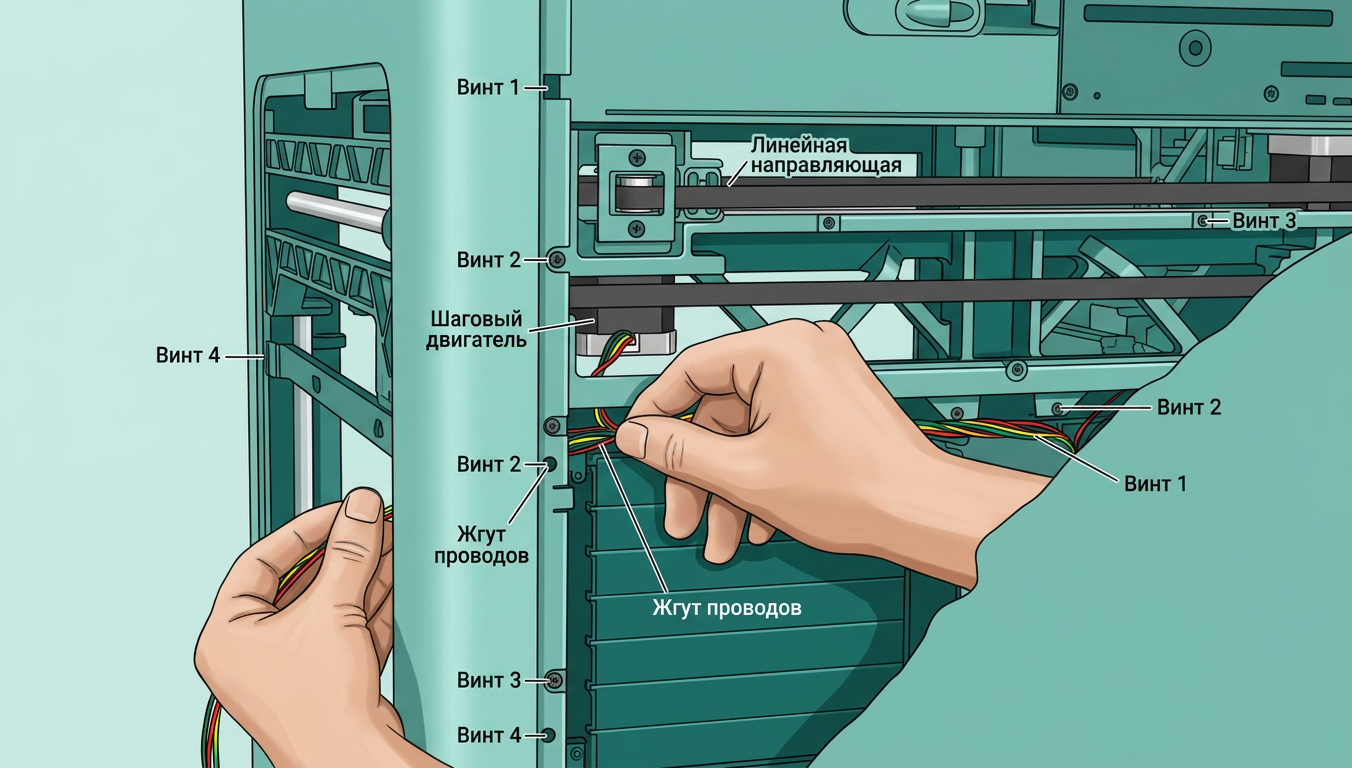

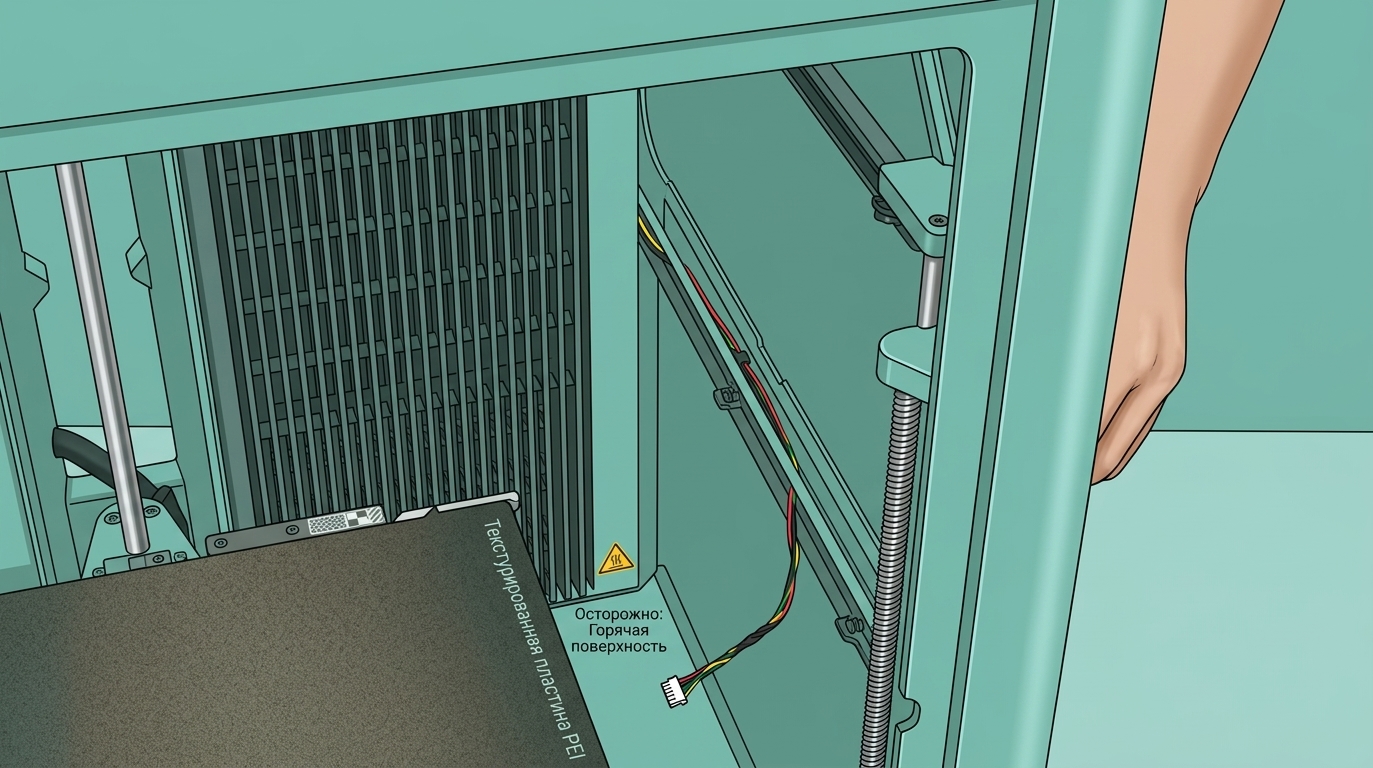

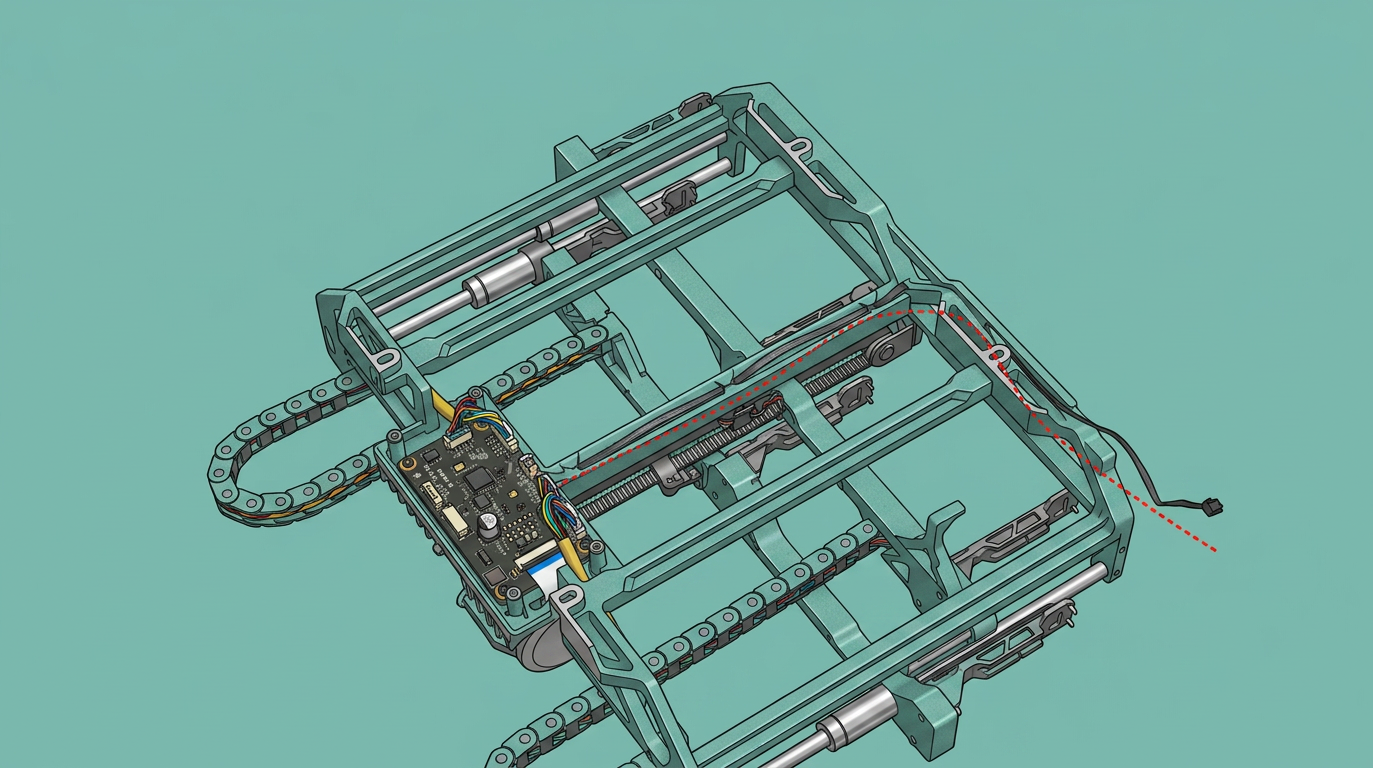

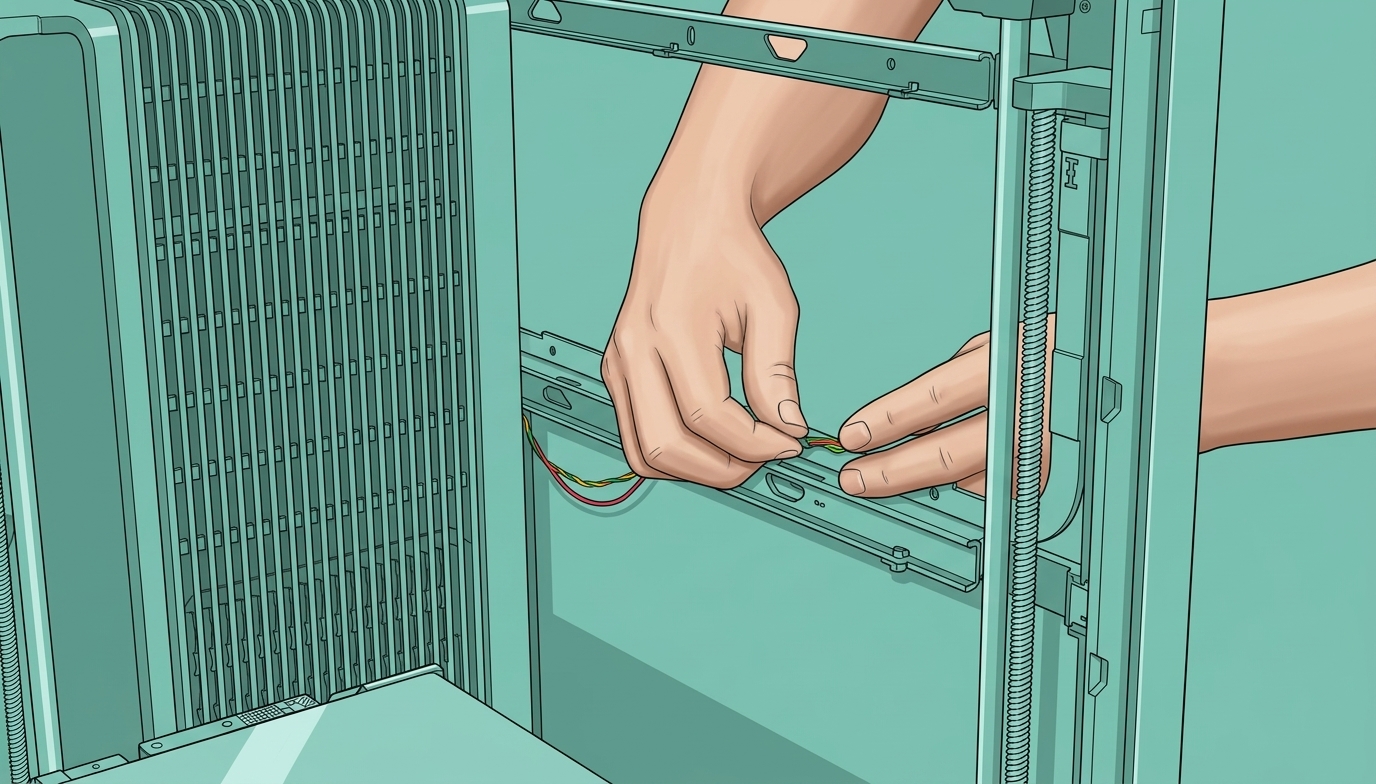

Проведите кабель через заднюю колонну принтера, затем выведите его через небольшое зарезервированное отверстие на стороне балки. После этого аккуратно уложите кабель внутри канала прокладки принтера, чтобы завершить установку и управление кабелями.
 |
 |
2. Установите сборку рамки индукционного хотенда
 |
 |
Для подробных шагов замены обратитесь к wiki:Руководство по замене сборки рамки индукционного хотенда
3. Установите сборку привода защелки ручки
 |
 |
Для подробных шагов замены обратитесь к wiki:Руководство по замене привода защелки ручки индукционного хотенда
4. Установите правую боковую крышку

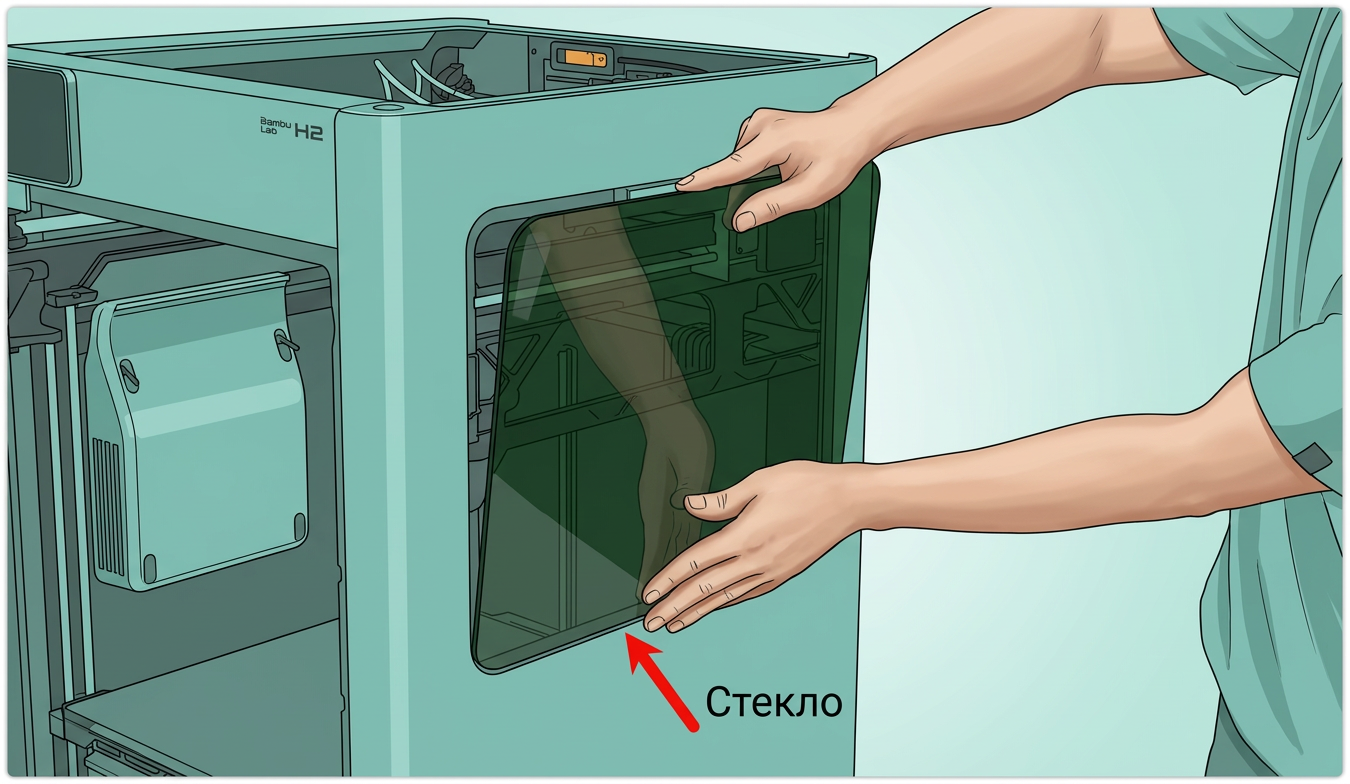

Наклоните крышку и вставьте нижние защелки в пазы стеклянной крышки. Нажмите крышку внутрь, чтобы защелки зафиксировались, затем используйте шестигранный ключ 2.0 мм, чтобы затянуть два фиксирующих винта.
 |
 |
5. Установите лоток для отходов и заднюю панель H2C
Выровняйте лоток для отходов с местом крепления, нажмите его вверх до щелчка и затяните фиксирующий винт.
 |
 |
Прикрепите заднюю панель принтера к монтажной поверхности, затем затяните все фиксирующие винты по очереди. Для подробных шагов замены обратитесь к wiki:Руководство по замене задней панели H2D
Удаление старого кабеля датчика Холла защелки индукционного хотенда
Снимите привод защелки индукционного хотенда
Отсоедините кабель привода защелки индукционного хотенда. Используйте шестигранный ключ 2.0 мм, чтобы открутить три фиксирующих винта, затем снимите привод со сборки.
 |
 |
Для подробных шагов замены обратитесь к wiki:Руководство по замене актуатора защёлки индукционного хотенда
Снимите узел стойки индукционного хотенда
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене узла стойки индукционного хотенда
3. Отсоедините кабель датчика Холла защёлки индукционного хотенда

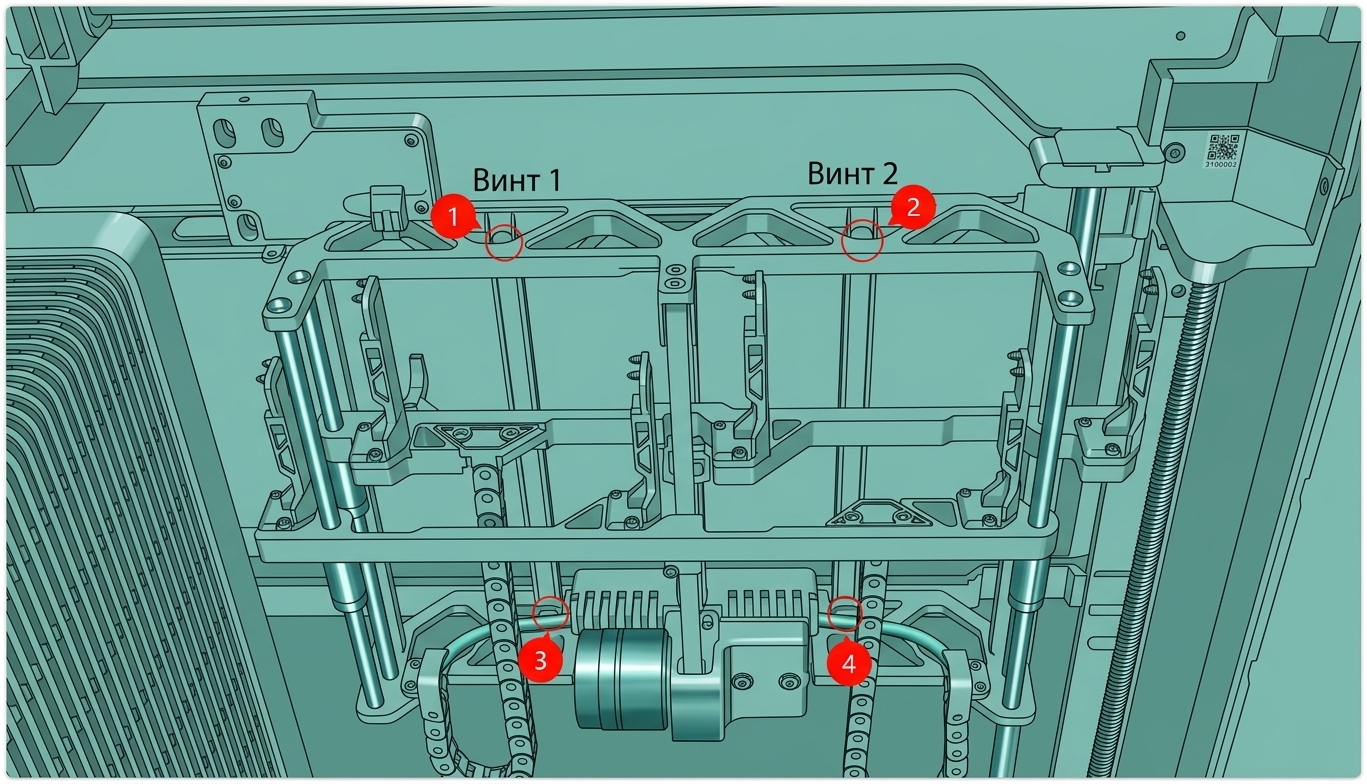

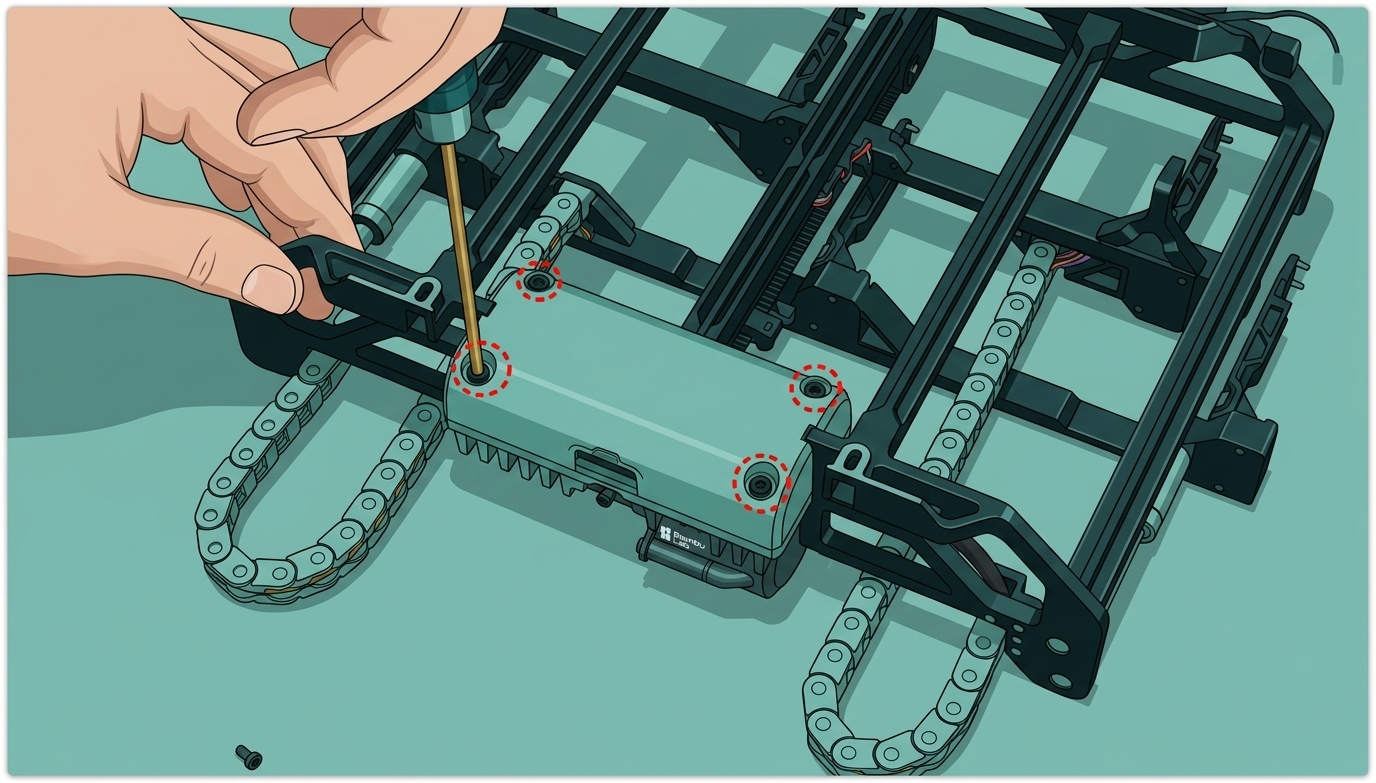

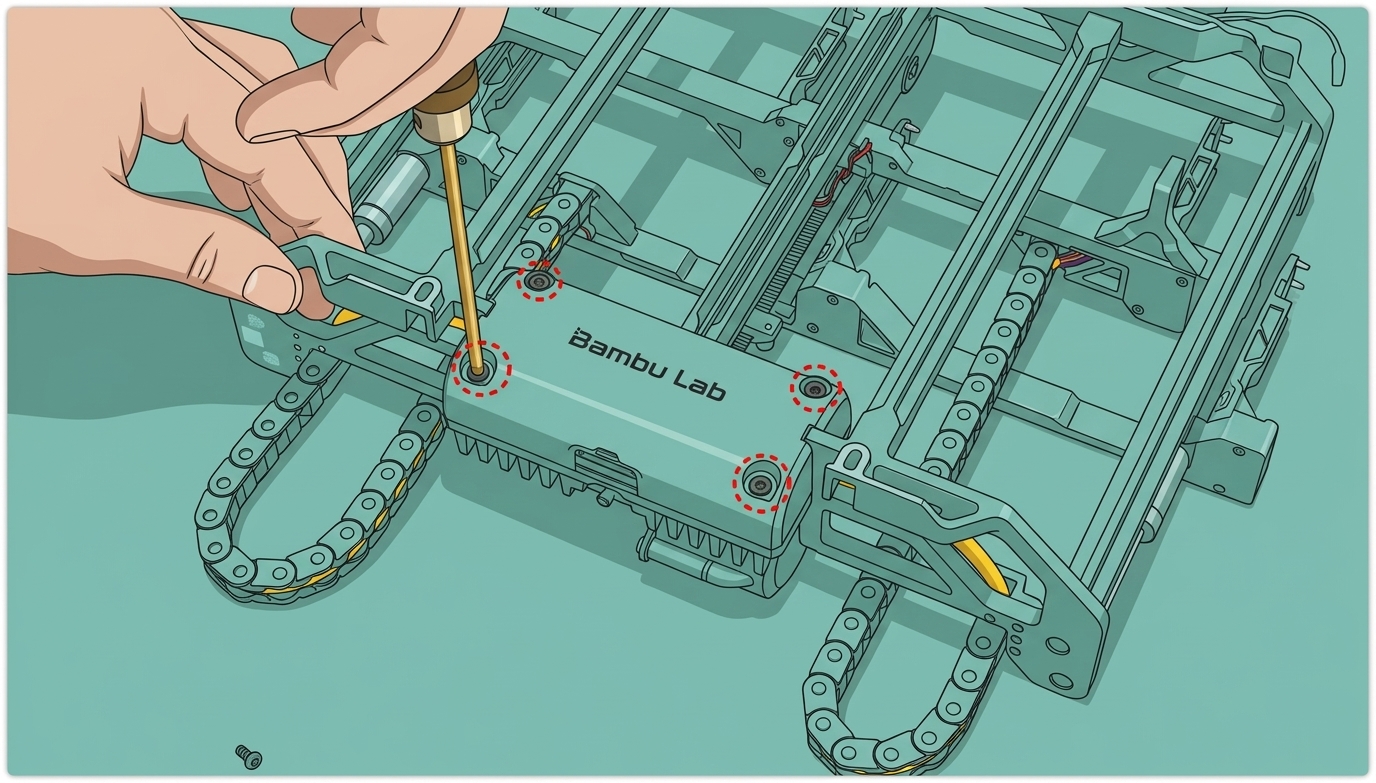

Используйте шестигранный ключ 2.0 мм, чтобы открутить четыре винта, крепящие крышку платы управления, затем снимите крышку.

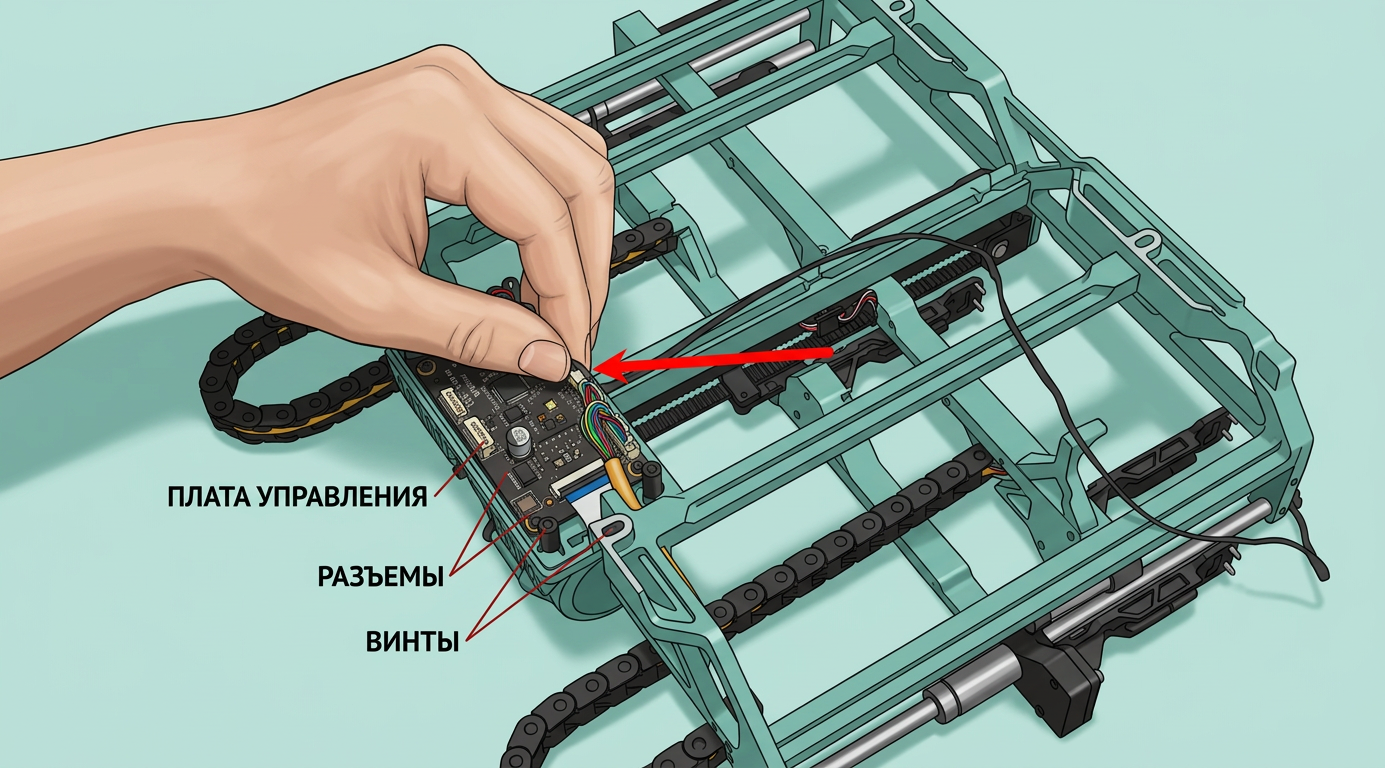

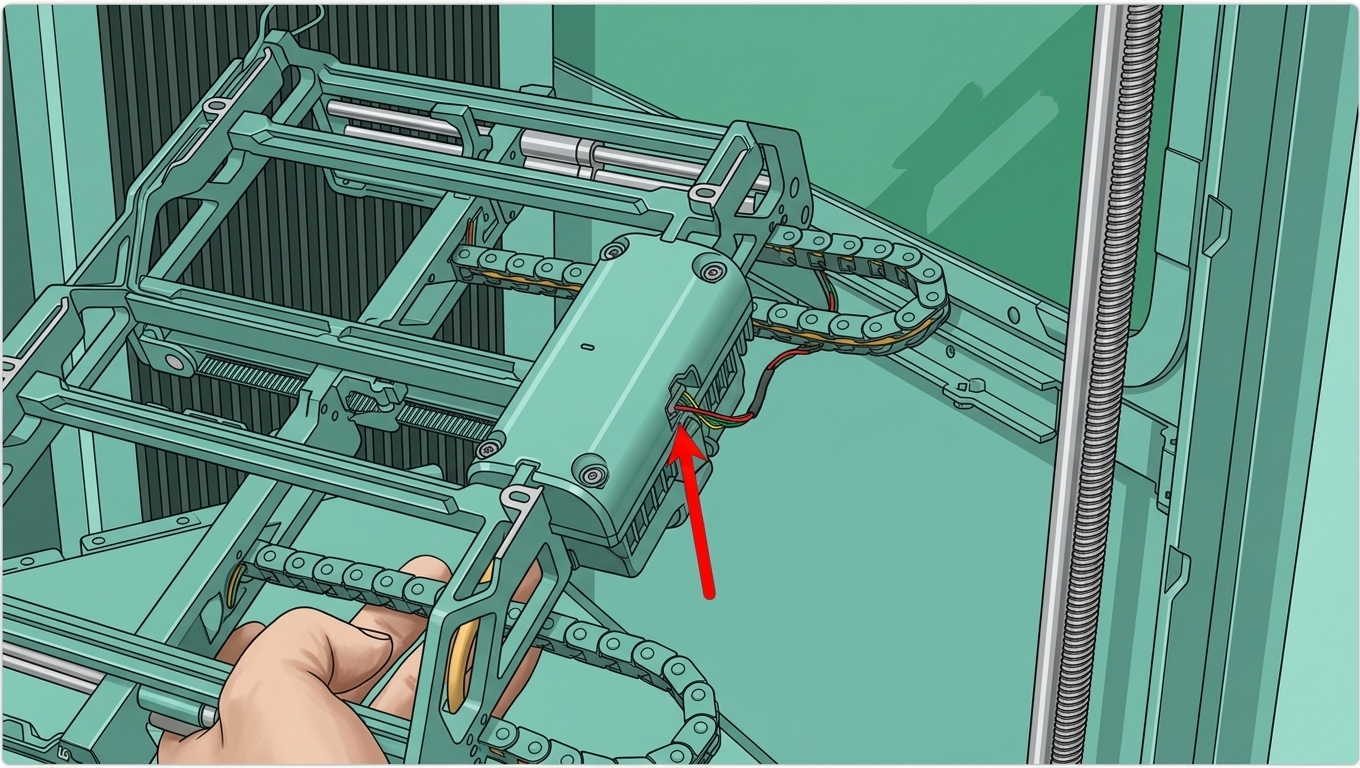

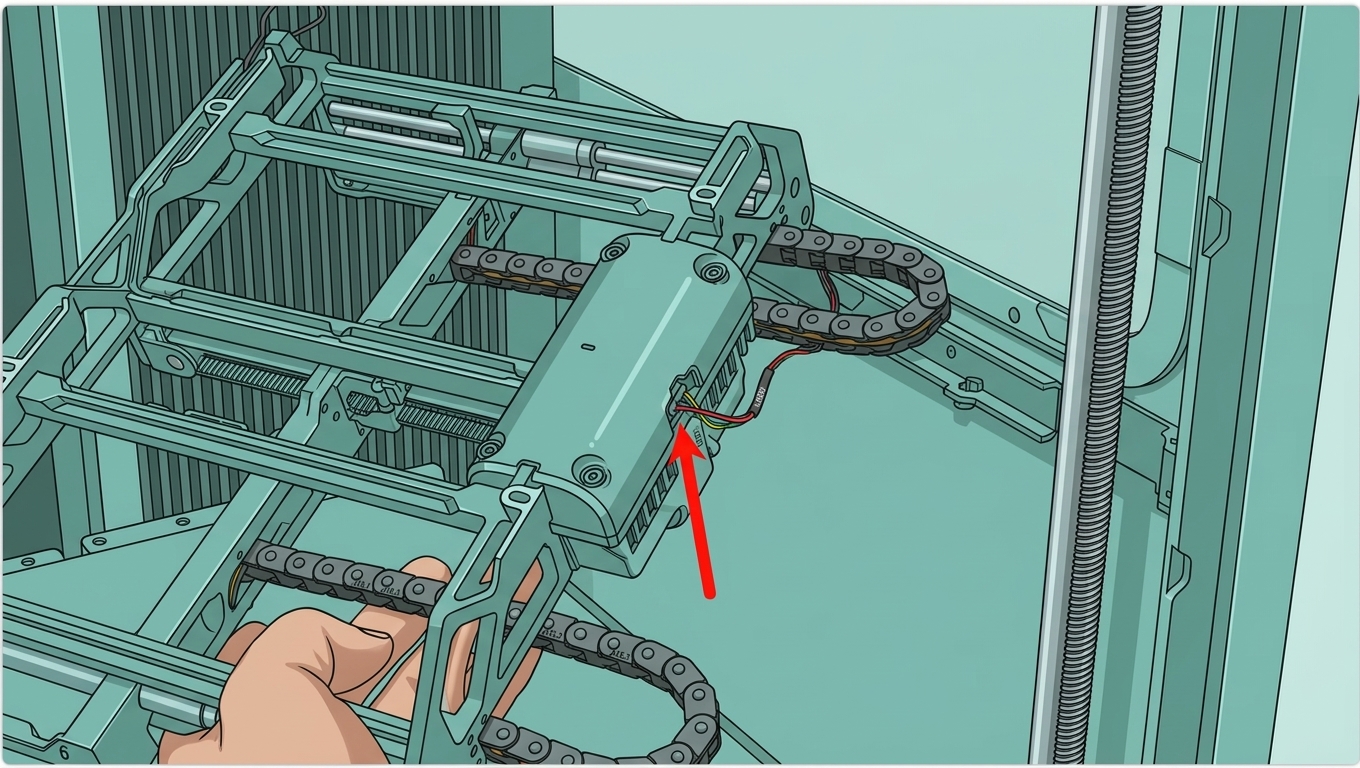

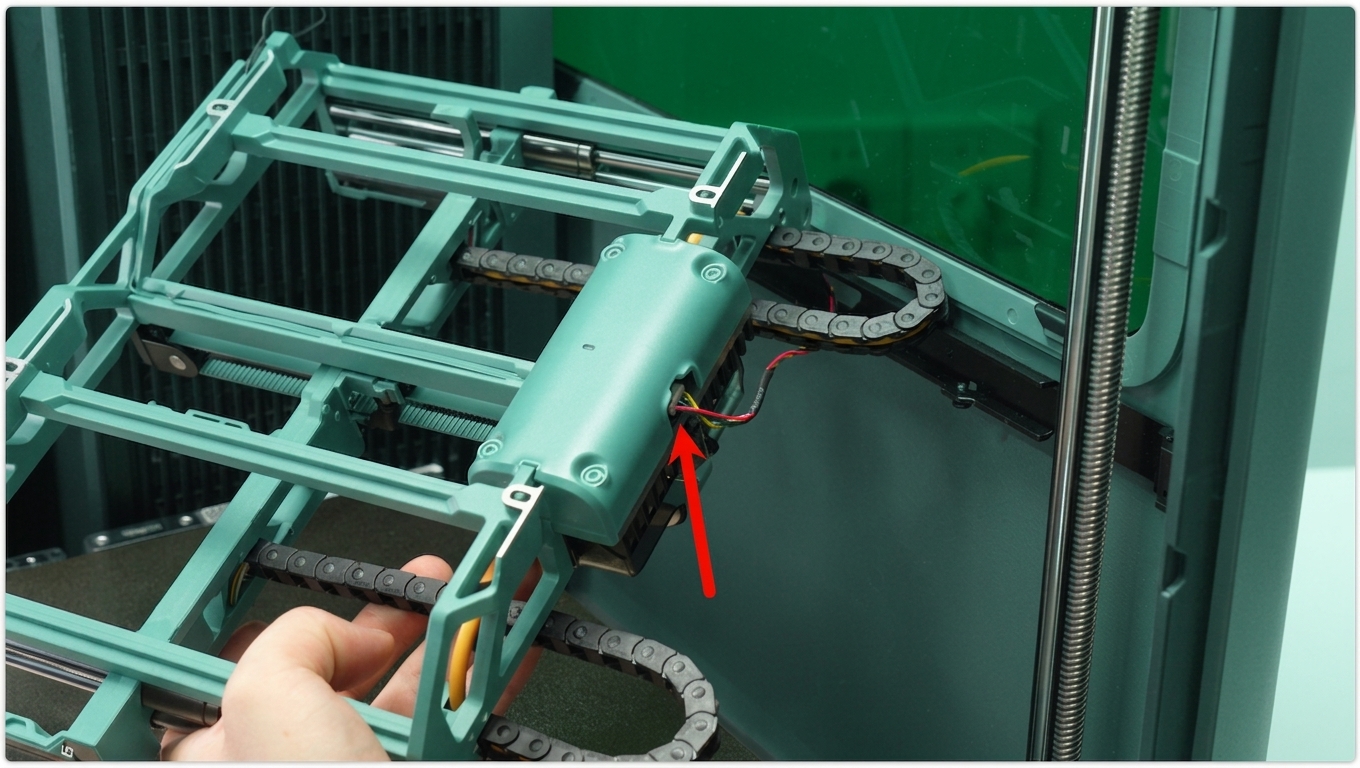

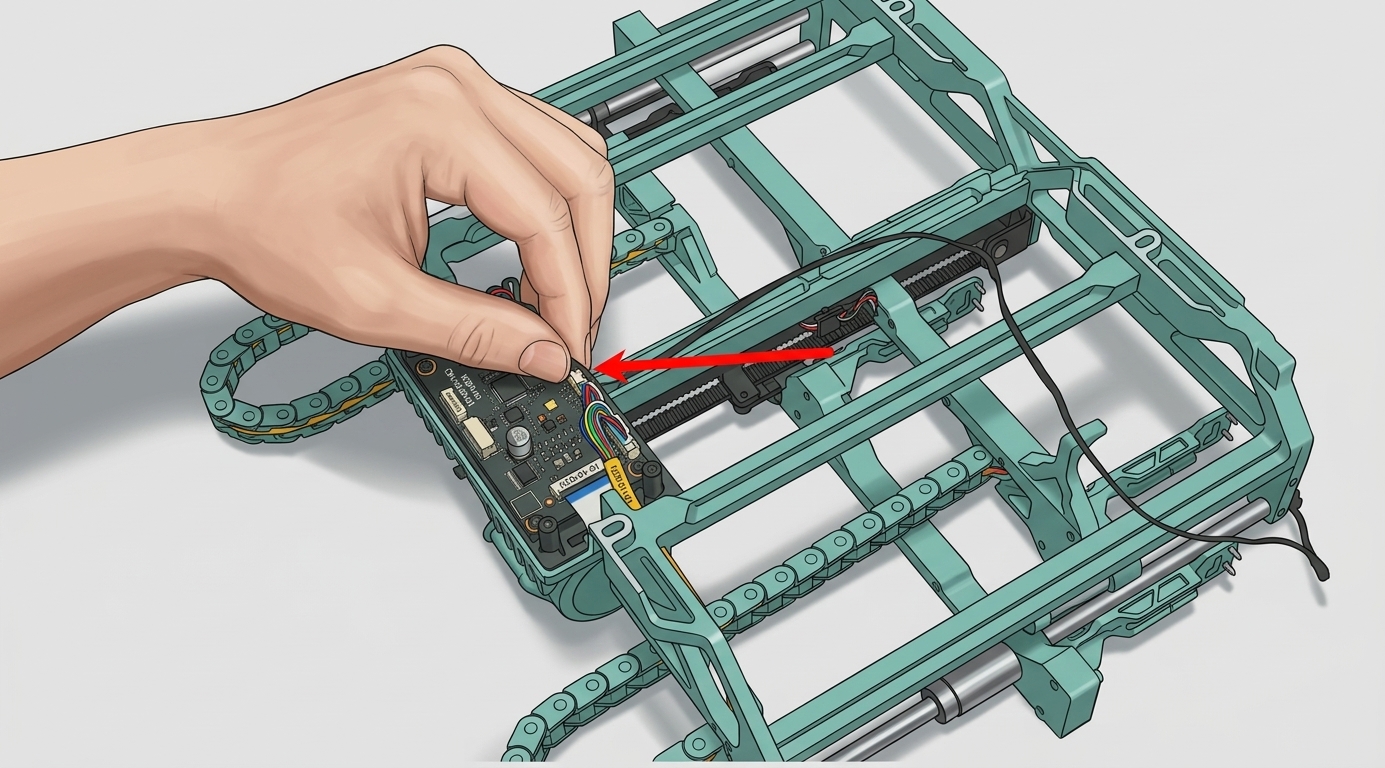

Отсоедините разъём кабеля датчика Холла защёлки индукционного хотенда, затем извлеките кабель из кабельного канала.
 |
 |
Установка нового кабеля датчика Холла защёлки индукционного хотенда
1. Установите кабель датчика Холла защёлки индукционного хотенда

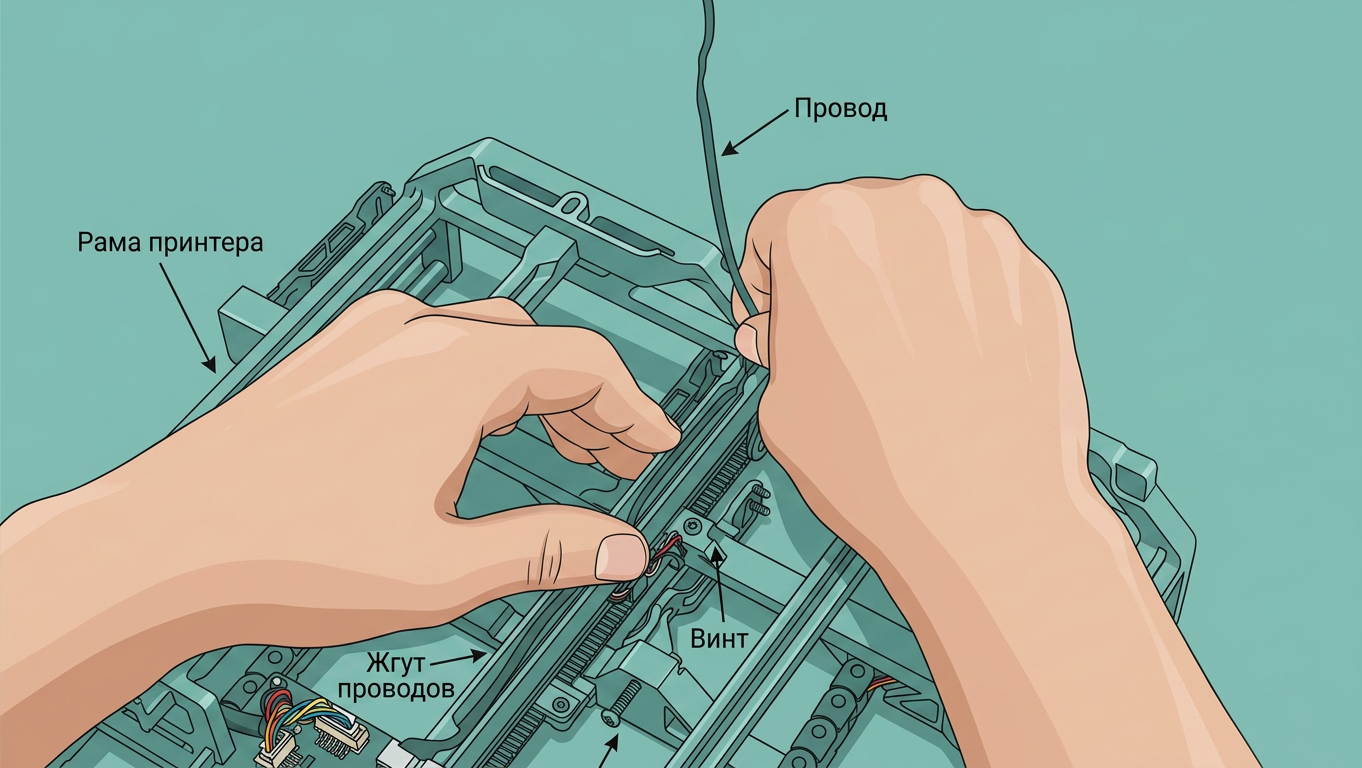

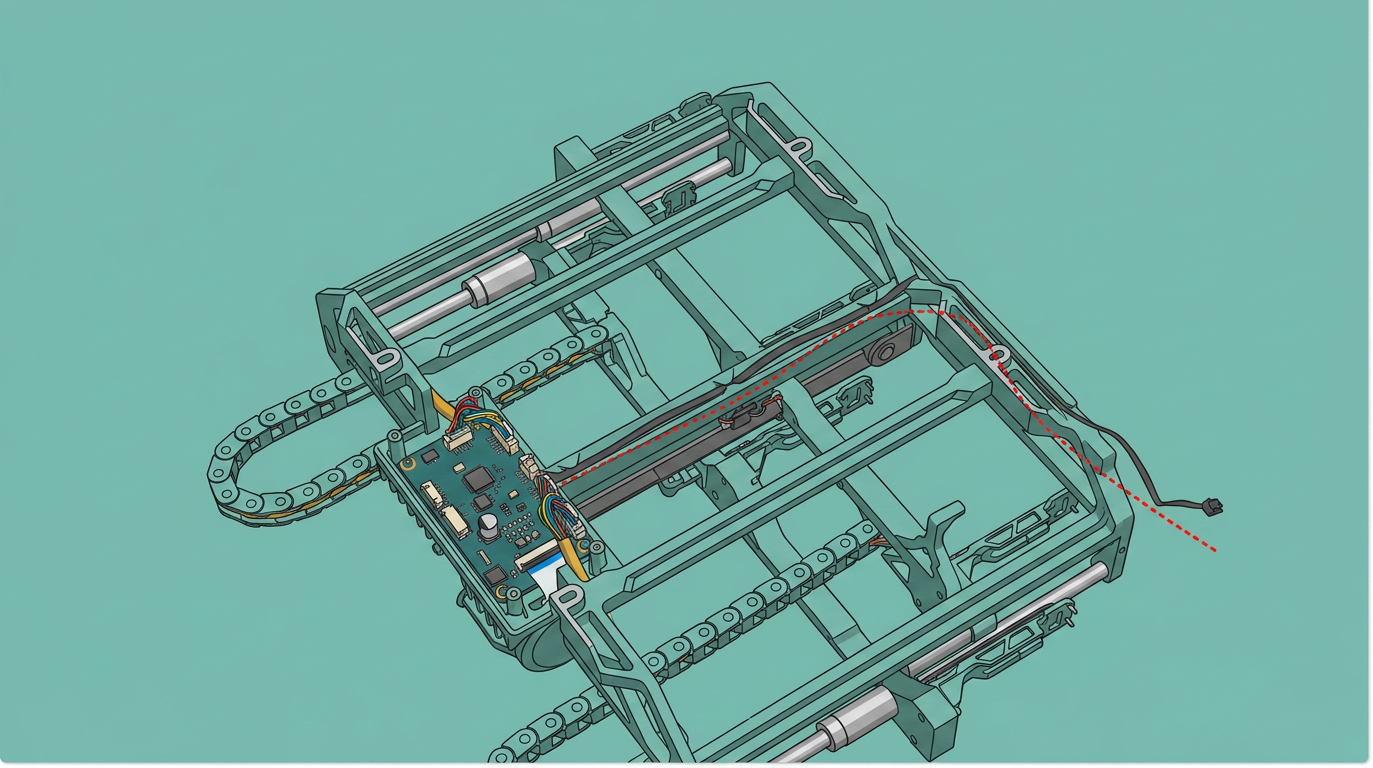

Подключите разъём кабеля, затем проложите кабель датчика Холла защёлки в кабельный канал. В верхней части стойки индукционного хотенда при необходимости можно нанести небольшое количество моментального клея для фиксации кабеля.
 |
 |
Установите крышку платы управления и используйте шестигранный ключ 2.0 мм, чтобы затянуть четыре винта, крепящие крышку.
2. Установите узел стойки индукционного хотенда
 |
 |
Для подробных шагов замены обратитесь к вики:Руководство по замене узла стойки индукционного хотенда
3. Установите актуатор защёлки ручки индукционного хотенда
 |
 |
При затягивании винтов следите, чтобы не зажать и не прижать подключённые кабели, так как избыточное давление может нарушить связь.
Для подробных шагов замены обратитесь к вики:Руководство по замене актуатора защёлки ручки индукционного хотенда
Калибровка узла стойки индукционного хотенда
После повторной установки узла стойки индукционного хотенда необходимо выполнить калибровку для обеспечения точности печати.
Выполните следующие шаги для завершения калибровки:

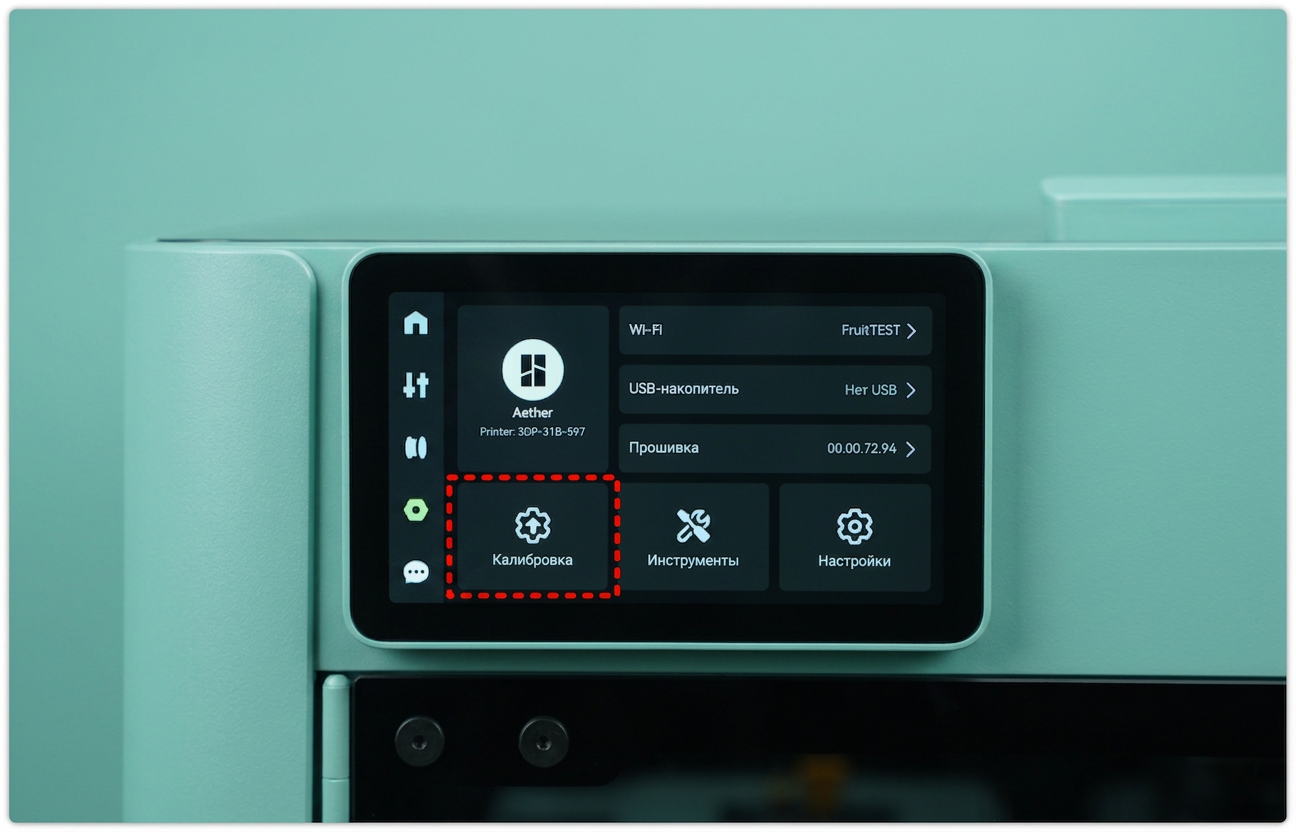

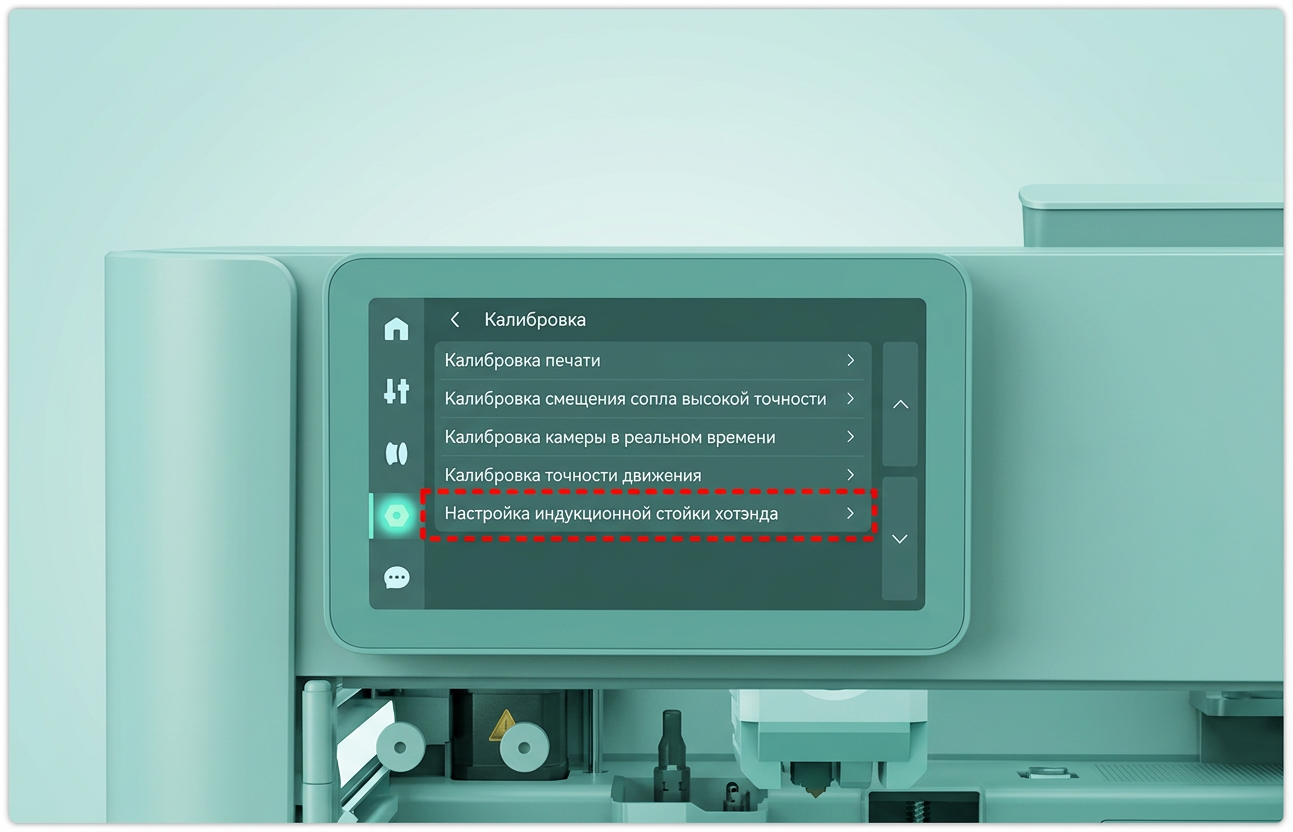

- На экране принтера нажмите кнопку Настройки в левой боковой панели → откройте меню Калибровка, затем выберите Инициализация узла стойки индукционного хотенда.
 |
 |
- Нажмите кнопку Старт. Стойка индукционного хотенда автоматически выполнит предустановленный процесс инициализации.
Обработка ошибок: Если во время инициализации возникла ошибка или сбой, это, вероятно, связано с тем, что узел стойки индукционного хотенда установлен вне допустимого диапазона выравнивания. Пожалуйста, обратитесь к
Руководство по ручной калибровке позиции стойки индукционного хотенда H2Dдля подробных инструкций. Перекалибруйте ручную позицию, а затем попробуйте снова запустить процесс инициализации после завершения.
Как проверить успешную установку
Подключите питание и включите принтер. Проверьте, может ли принтер правильно захватить и разместить узел индукционного хотенда.
