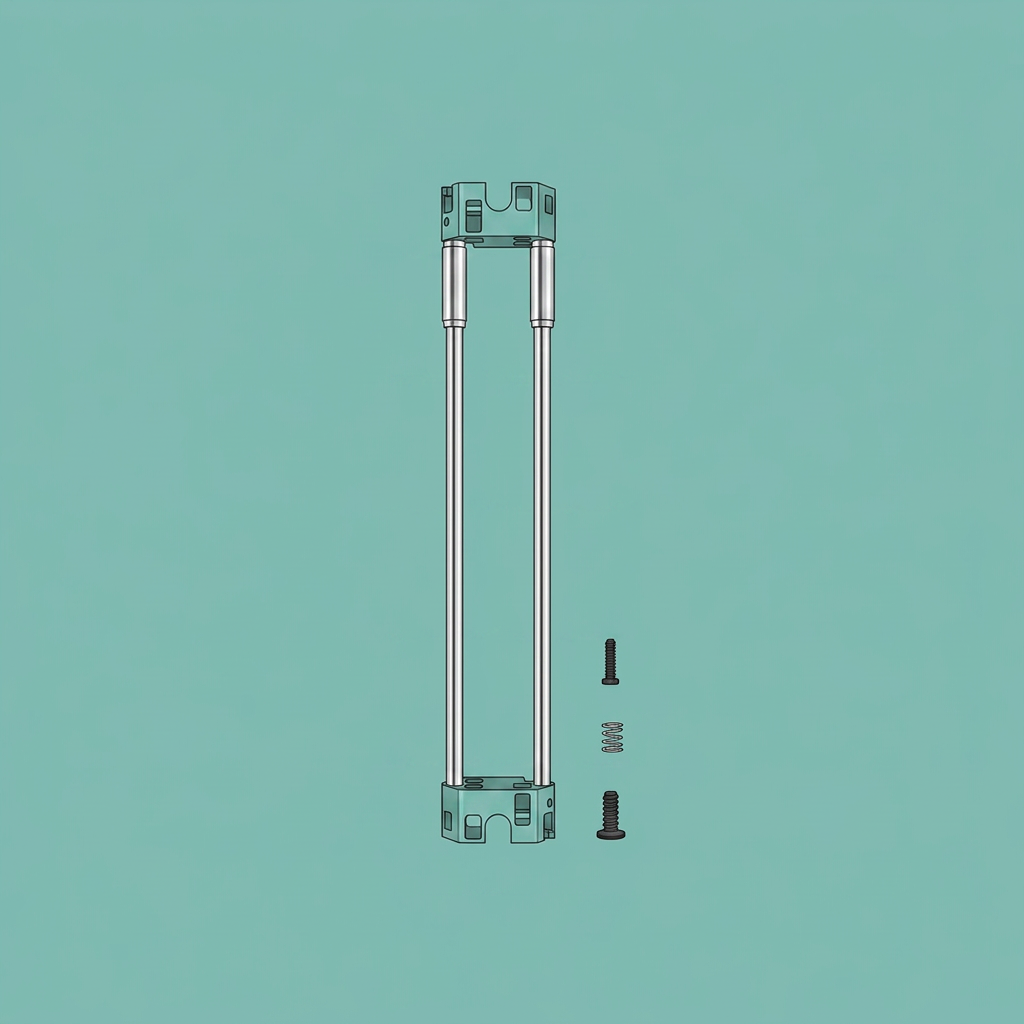

Узел оси X
Узел оси X удерживает печатающую головку, обеспечивая движение влево и вправо с помощью мотора. В отличие от конструкции с углеродными стержнями, используемой в серии X1/P1, P2S использует гладкие стальные направляющие. Эти стальные стержни обеспечивают аналогичную производительность, но их легче чистить и обслуживать благодаря гладкой поверхности.
Узел каретки печатающей головки
Узел каретки печатающей головки состоит в основном из передней и задней крышек каретки. Он крепится к графитовой алюминиевой втулке узла оси X и перемещается вдоль оси X за счет движения ремней XY.
Примечание: При замене узла каретки печатающей головки корпус принтера снимать не требуется.
Когда использовать это руководство
-
Узел оси X поврежден
-
Узел каретки печатающей головки поврежден
Необходимые инструменты и материалы
-
Новый узел оси X или узел каретки печатающей головки
-
Шестигранный ключ H1.5
-
Шестигранный ключ H2.0
Предупреждение о безопасности
ВАЖНО!
Всегдаотключайте питание и отсоединяйте кабель питанияна принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей среды.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьчтобы не зажать, не повредить и не оказывать давление налюбые открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,откройте новый тикет на нашей странице поддержкидля получения помощи.
Снятие узла оси X / узла каретки печатающей головки
Шаг 1: Снятие компонентов с печатающей головки
- См. следующие статьи в Вики для снятия корпуса печатающей головки, хотенда, узла нагревателя хотенда и вентилятора хотенда:
Замена узла нагревателя хотенда P2S / вентилятора хотенда - См. следующие статьи в Вики для снятия рукоятки резака и узла экструдера:
Замена рычага резака
Замена компонентов экструдера P2S - См. следующую статью в Вики для снятия платы TH и платы интерфейса экструзии:
Замена платы печатающей головки P2S
Затем отсоедините крепление кабель-канала и снимите кабель печатающей головки и кабель-канал с каретки. - См. следующую статью в Вики для снятия вихревой катушки:
Замена датчика вихревых токов P2S - См. следующую статью в Вики для снятия двигателя экструдера:
Замена двигателя экструдера P2S
Шаг 2: Снятие зажима ремня

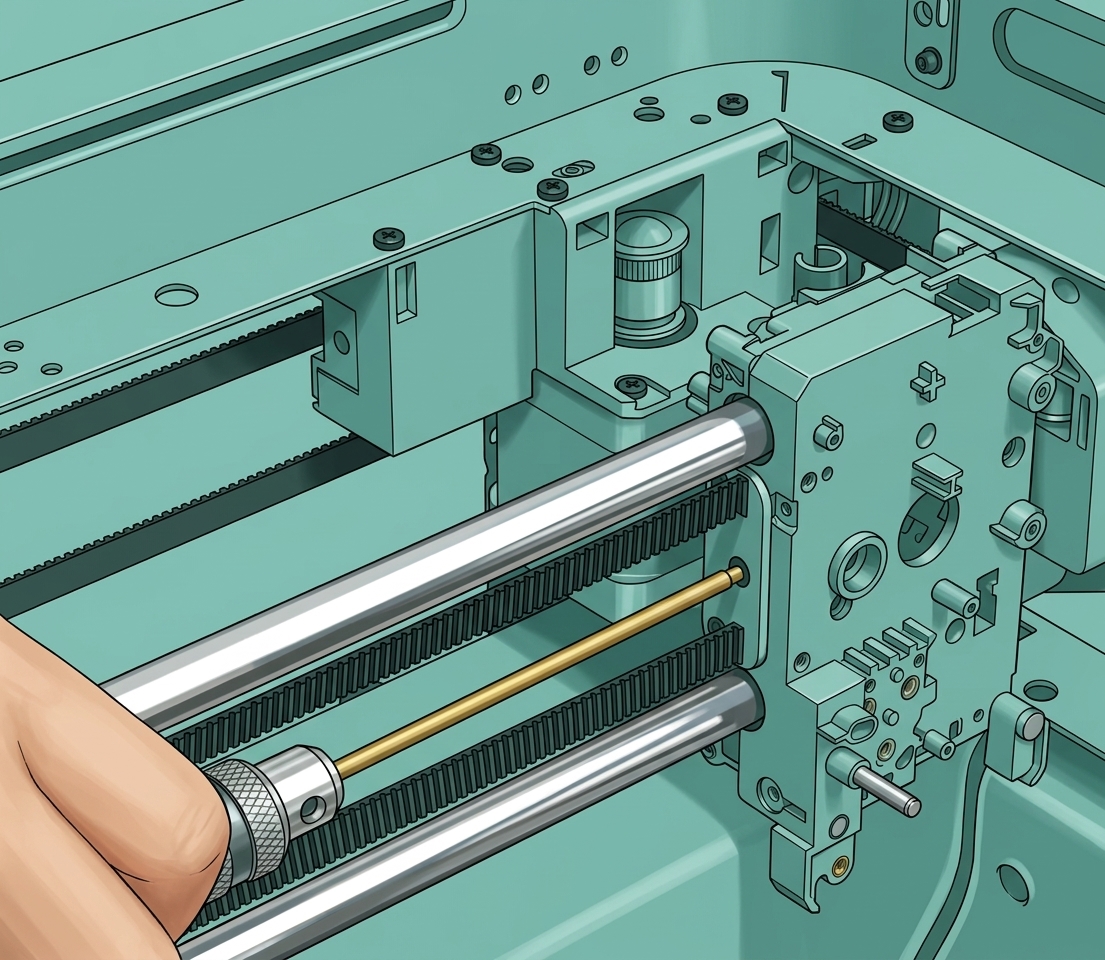

Используйте шестигранный ключ H2.0, чтобы ослабить четыре винта натяжения (только 1–2 оборота;не выкручивайте их) для освобождения ремней XY.

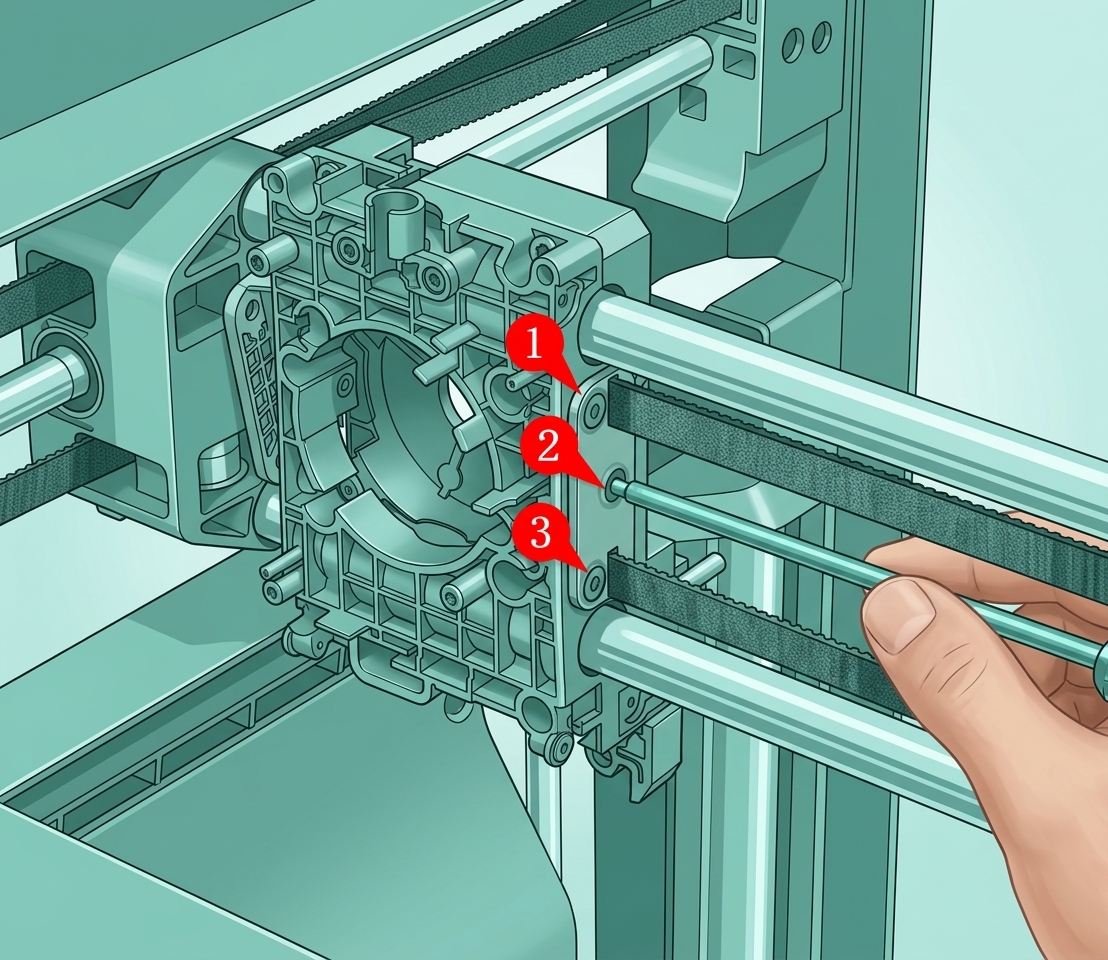

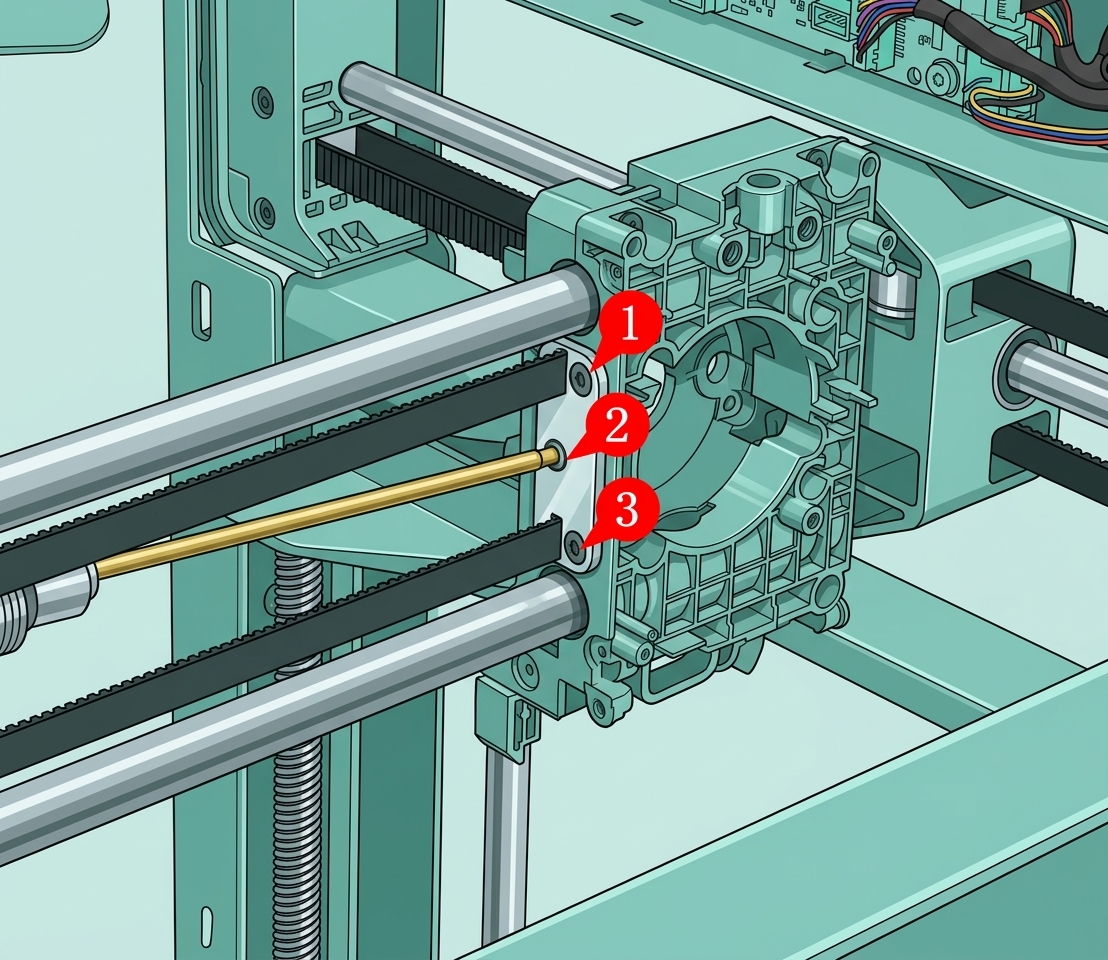

Используйте шестигранный ключ H2.0, чтобы снять три винта, крепящие зажим ремня, затем снимите зажим ремня. Повторите те же шаги для снятия зажима ремня с противоположной стороны.
Шаг 3: Снятие узла каретки печатающей головки

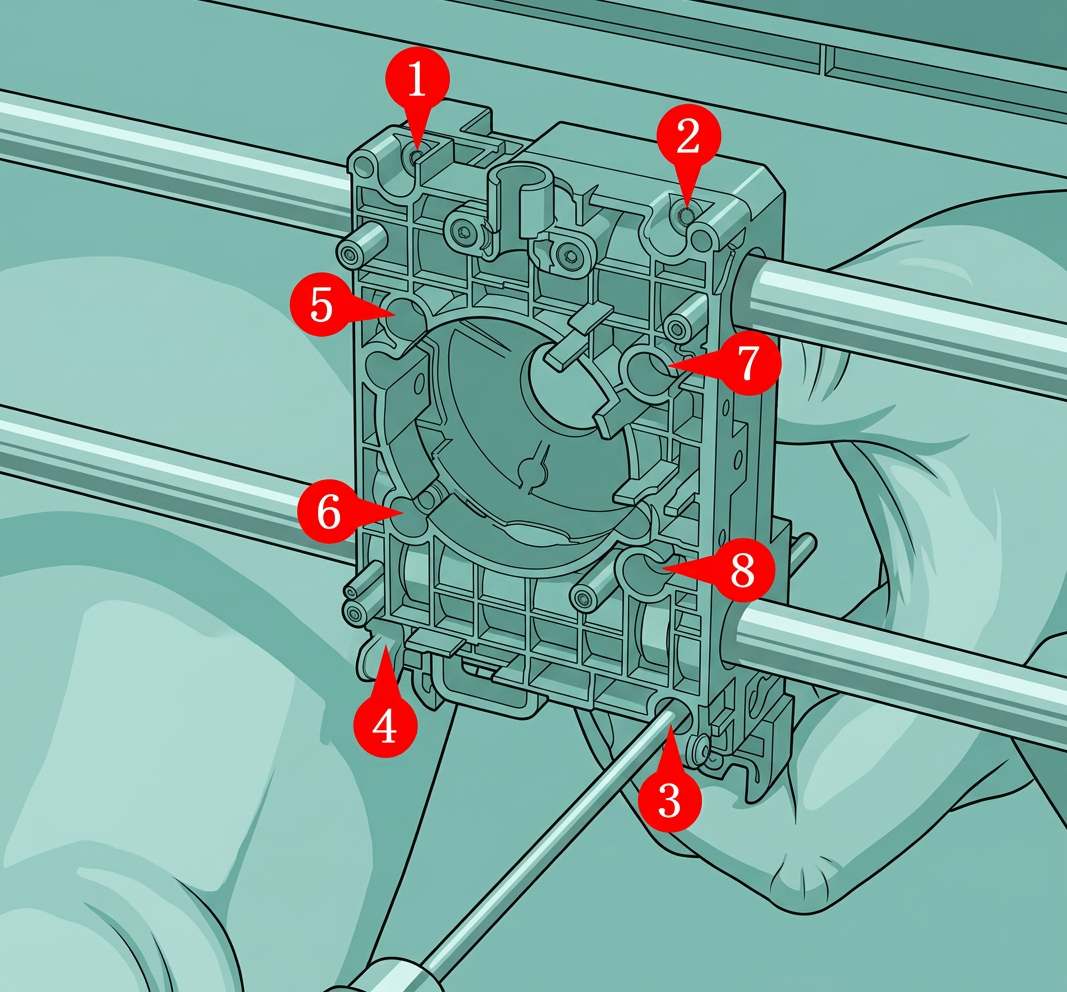

Используйте шестигранный ключ H2.0, чтобы снять восемь крепежных винтов. Удерживайте обе крышки каретки печатающей головки (переднюю и заднюю), сначала слегка наклоните переднюю крышку, затем аккуратно снимите каретку, чтобы четыре пружины сверху передней крышки не выпали.
Следующие шаги требуются только при замене узла оси X.
Шаг 4: Снятие крышки платы AP
См. эту статью в Вики для снятия крышки платы AP с рамы:
Замена крышки платы AP P2S / светодиодной подсветки – левая
Шаг 5: Снятие корпуса принтера
- Снимите кронштейн направляющей филамента, буфер и заднюю панель:
Замена задней панели P2S - Снимите крышку платы AP и левую боковую панель:
Замена левой боковой панели P2S - Снимите узел переключения адаптивного воздушного потока и правую боковую панель:
Замена правой боковой панели P2S
Шаг 6: Снятие ремней XY

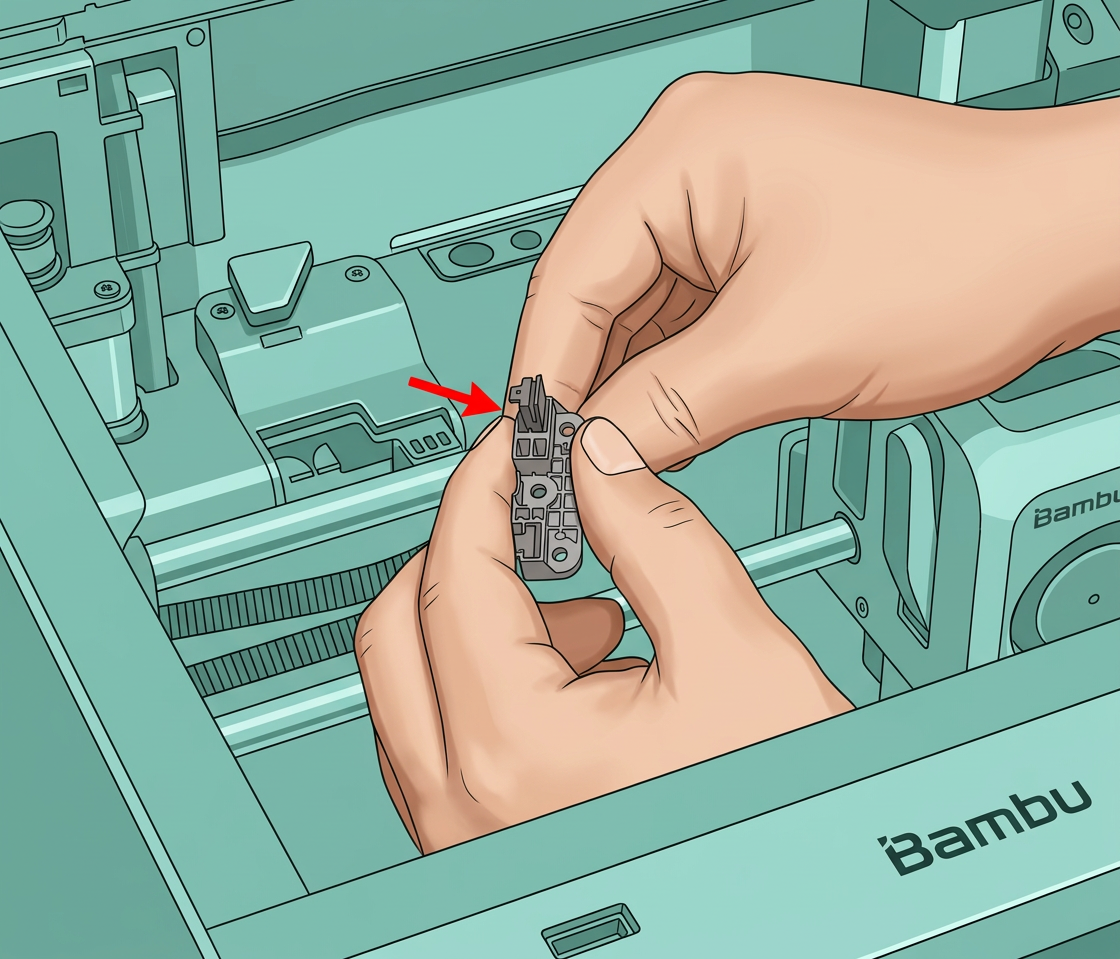

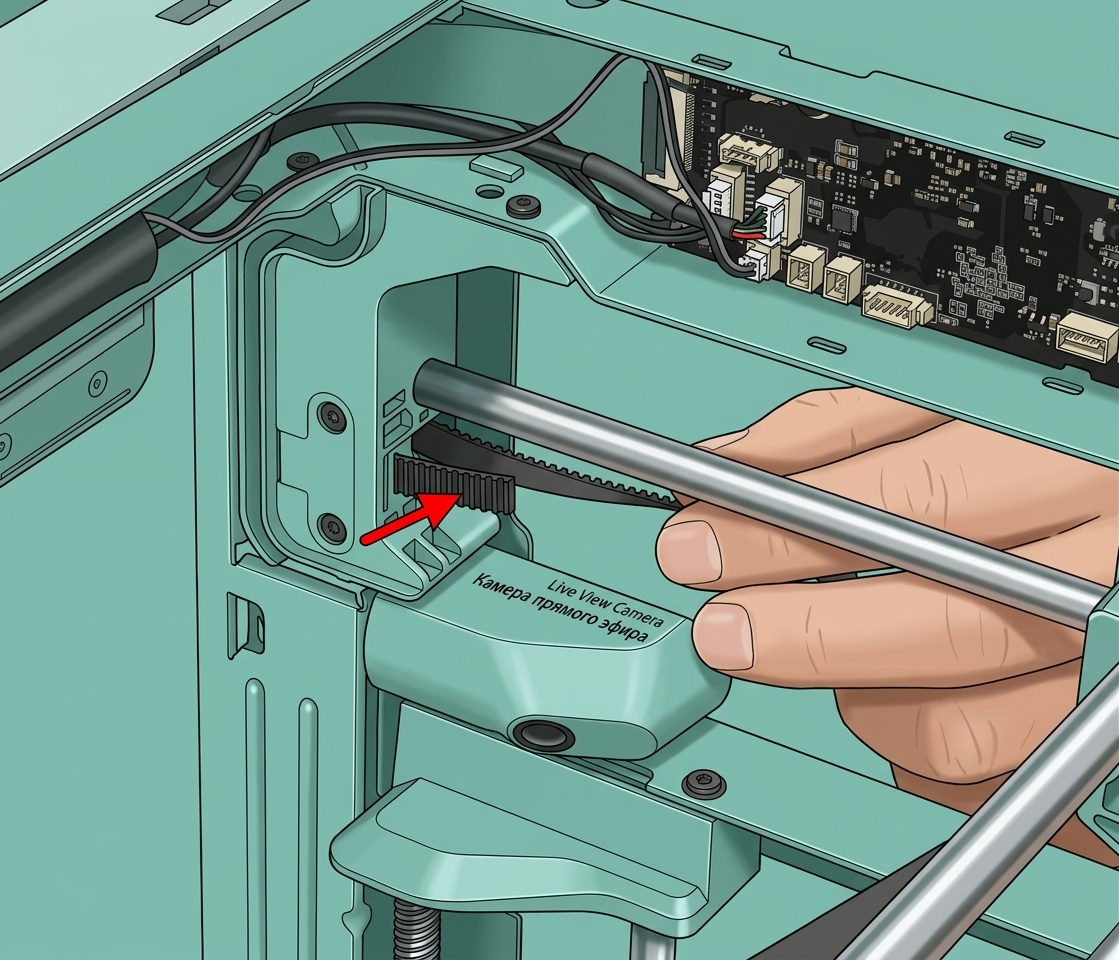

Используйте шестигранный ключ, чтобы слегка выдвинуть зажим ремня наружу, затем снимите зажим ремня с ремня, чтобы извлечь сам ремень. Если ремень ослаблен, вы можете просто надавить на ремень, чтобы снять зажим, не используя шестигранный ключ.

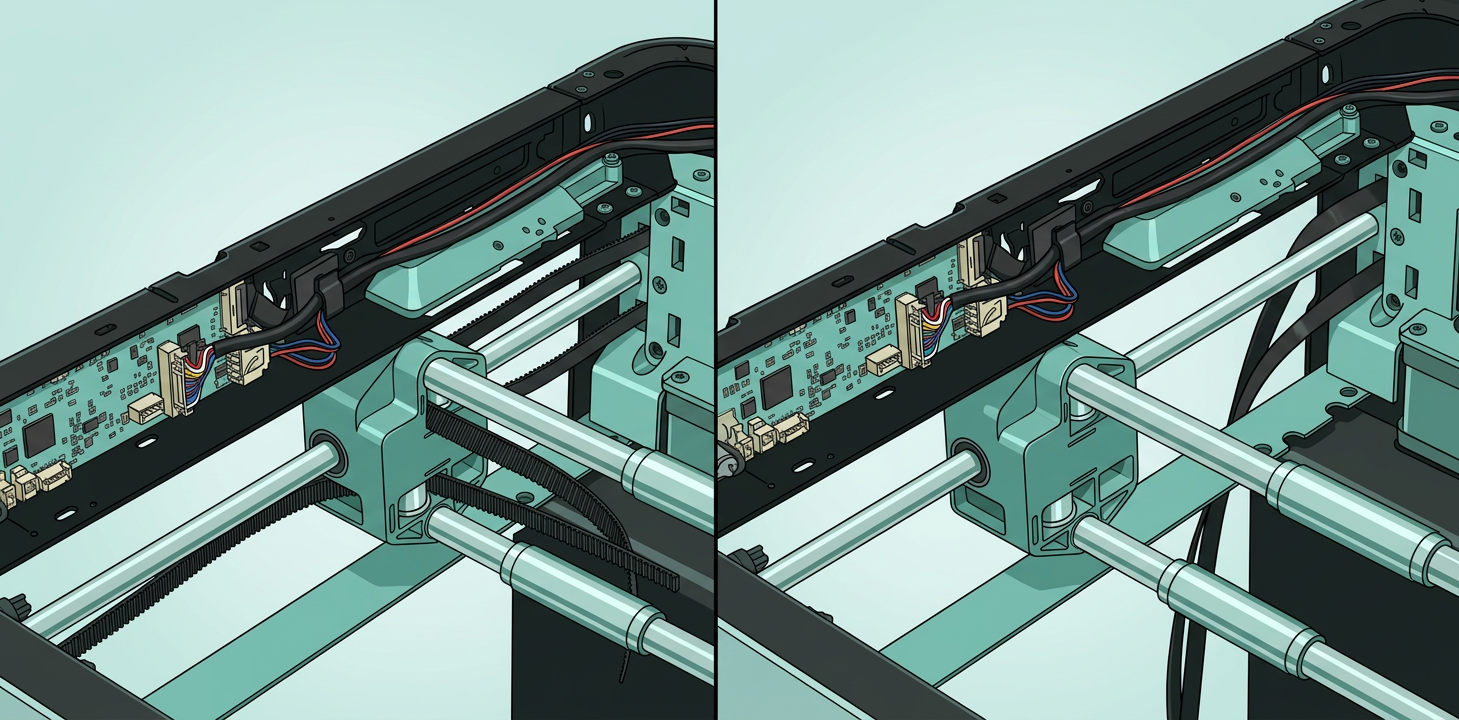

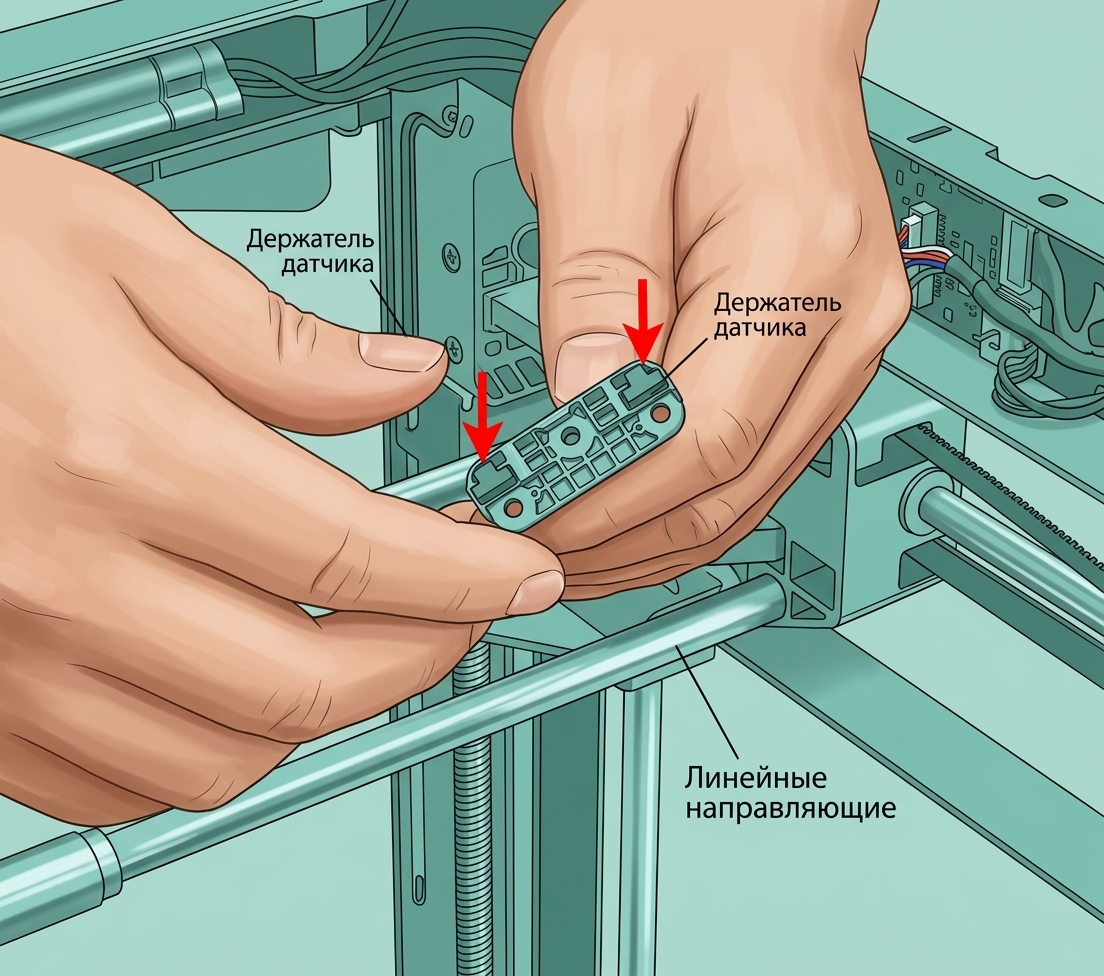

Снимите ремни с обеих сторон оси X и извлеките их из двух тележек оси Y.
Шаг 7: Снятие сборки оси X

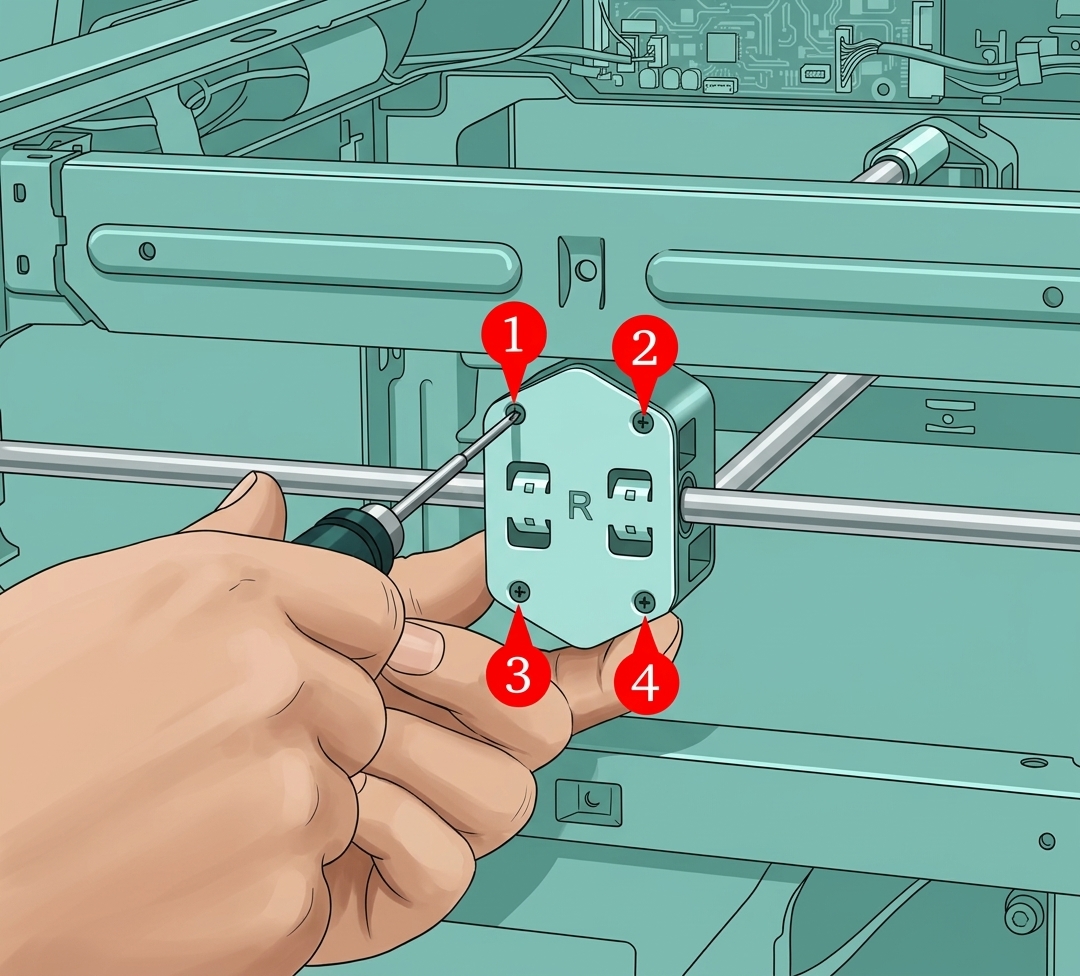

Используйте шестигранный ключ H1.5, чтобы открутить четыре винта, крепящих внешние панели тележек оси Y, и снимите панели с левой и правой тележек оси Y.

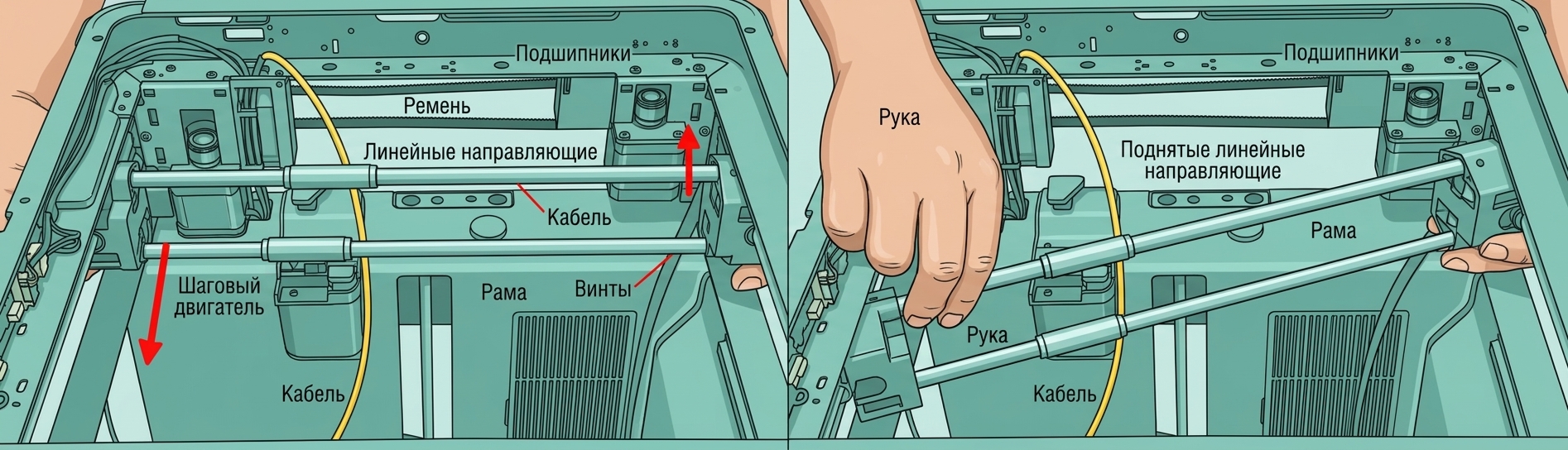

Поверните сборку оси X по диагонали через принтер и снимите сборку оси X.
Установка сборки оси X / Сборки тележки инструментальной головки
Шаги 1–3 относятся к установке сборки оси X. Шаги начиная со Шага 4 общие для замены как оси X, так и тележки инструментальной головки.
Шаг 1: Установка сборки оси X
- Поместите сборку оси X по диагонали в принтер, выровняйте тележки оси Y с линейными подшипниками оси Y, затем поверните сборку оси X в рабочее положение.

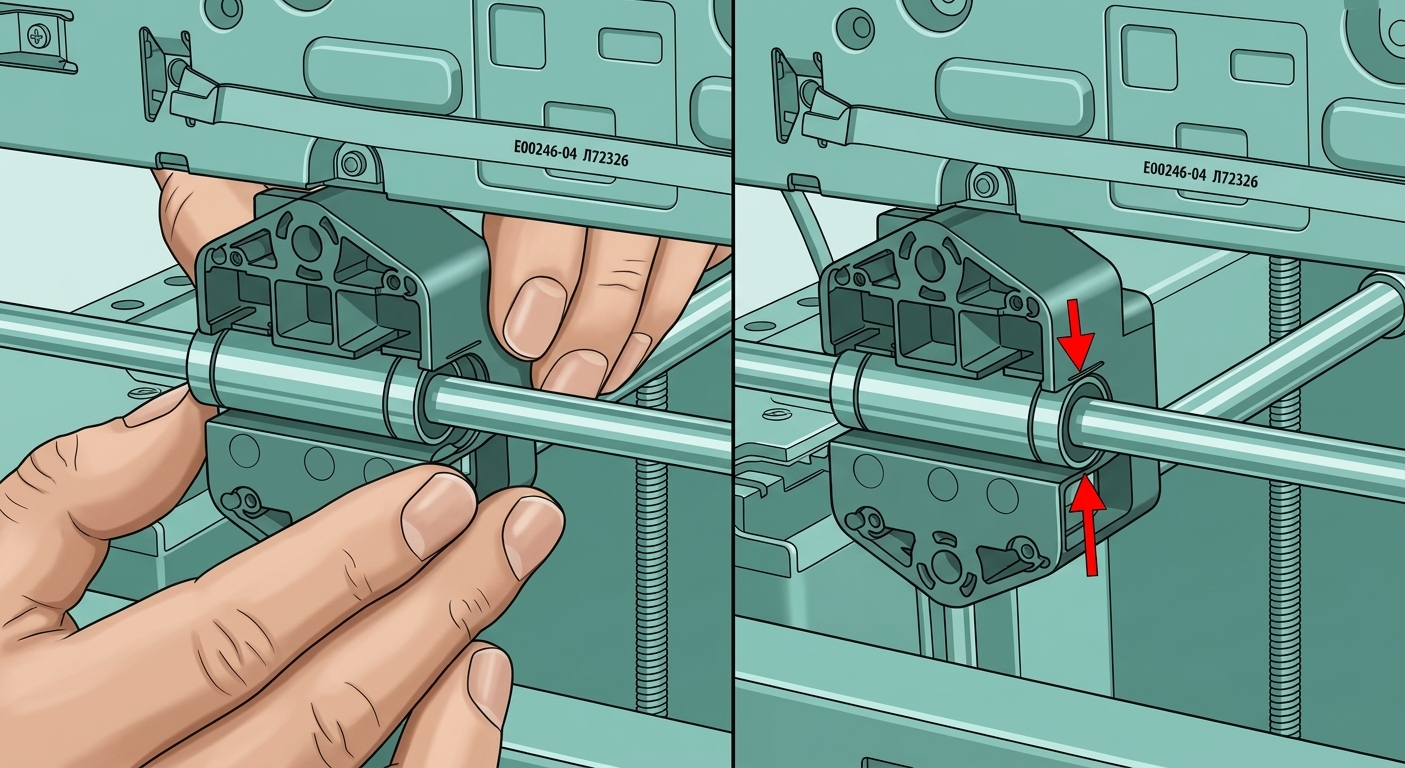

Примечание: После установки проверьте, что края линейных подшипников оси Y совпадают с тележками оси Y. Если нет, сдвиньте подшипники для выравнивания. Если подшипники выступают слишком сильно, снимите и установите их заново.
Перед установкой панели проверьте букву на ней: Left = L, Right = R. Панель с маркировкой L устанавливается на левой стороне принтера, рядом с левой боковой панелью.
Установите левую и правую панели и используйте шестигранный ключ H1.5, чтобы затянуть восемь винтов (по четыре с каждой стороны).
Шаг 2: Протягивание ремней XY
Сложите конец ремня, чтобы было легче протянуть его через тележку оси Y.

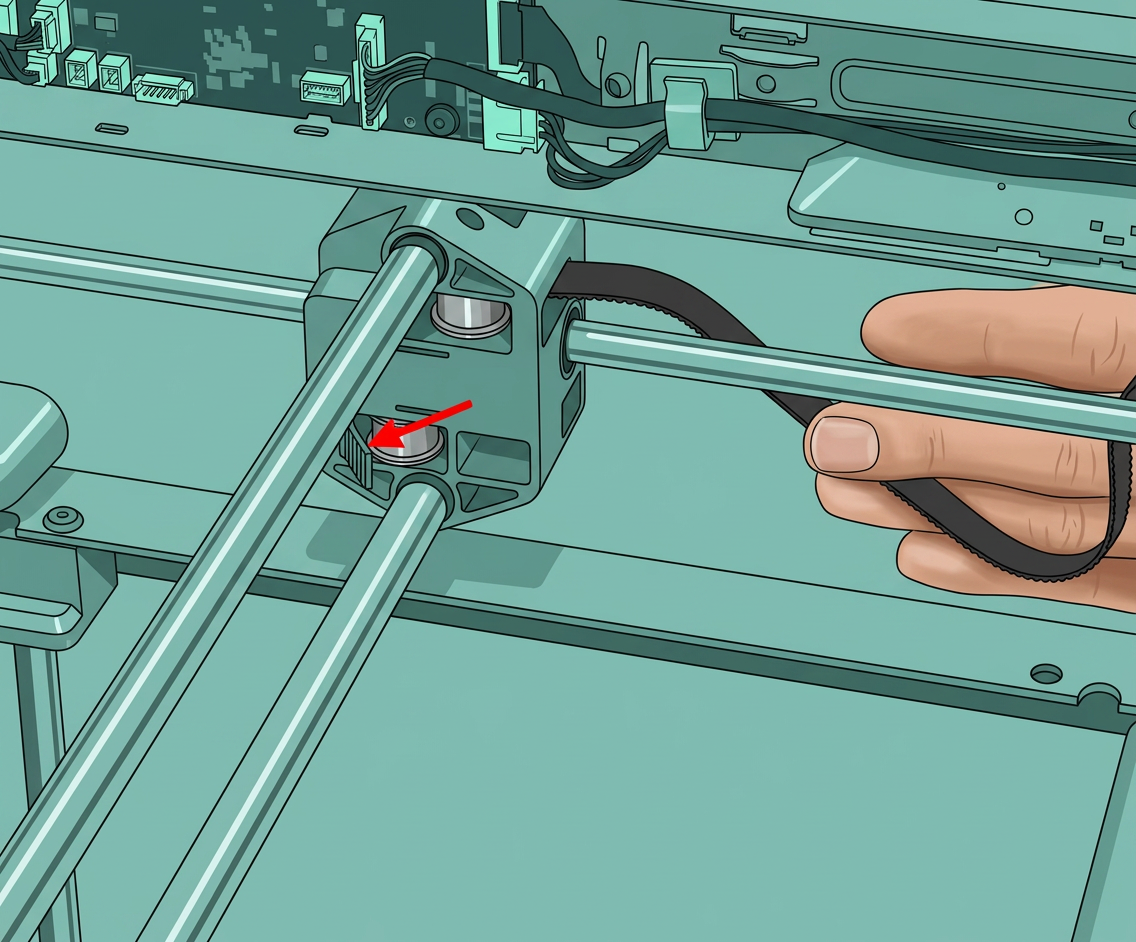

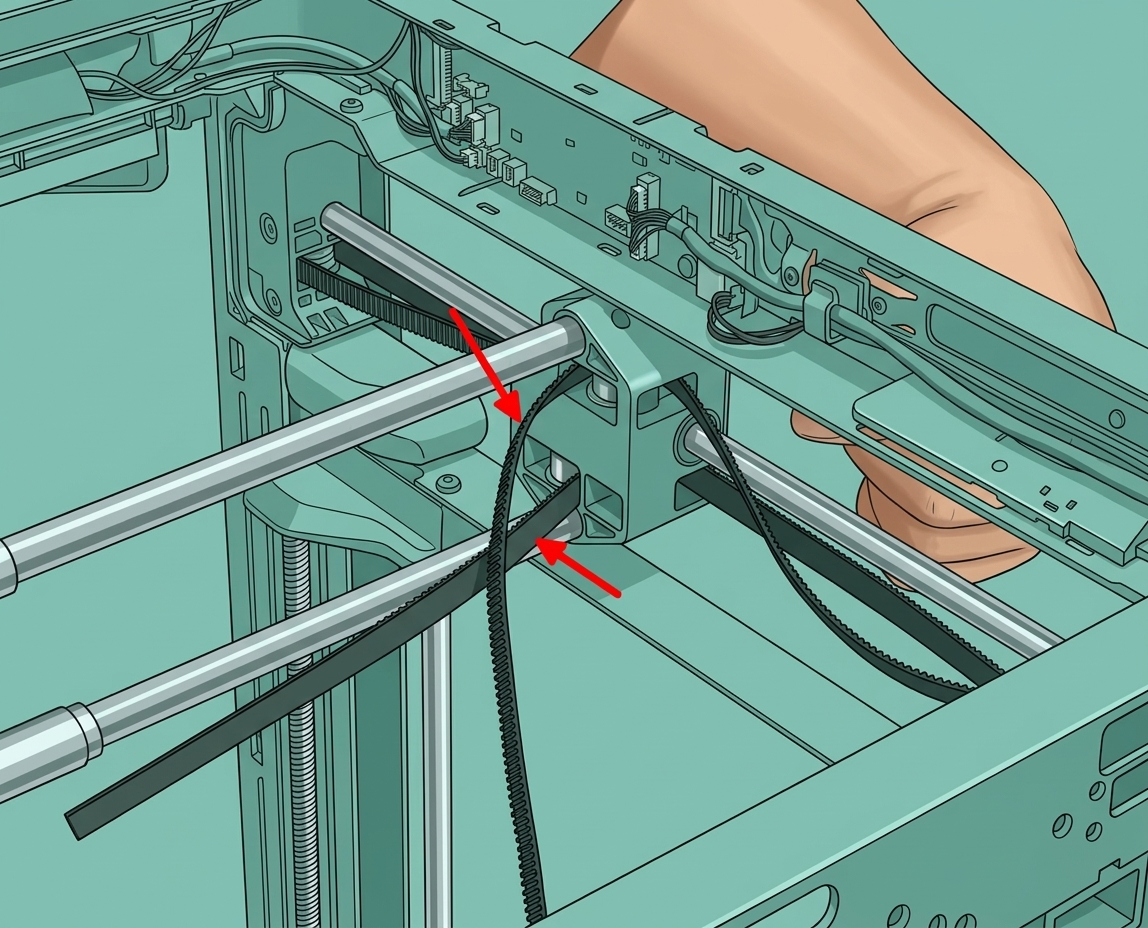

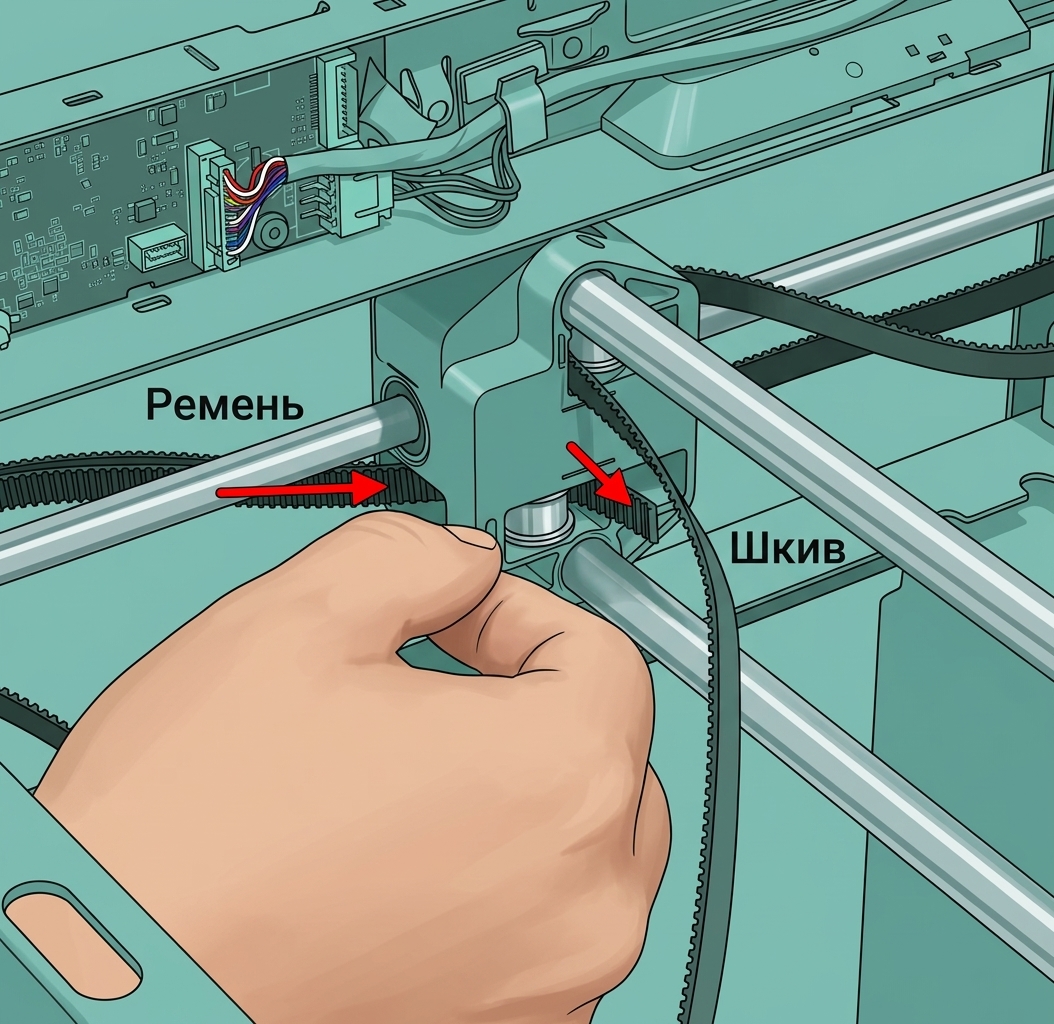

Протяните ремень через натяжной ролик на тележке оси Y, как показано на изображении ниже.
Сначала протяните ремень через тележку оси Y, затем через передний натяжной ролик и, наконец, через нижний натяжной ролик.

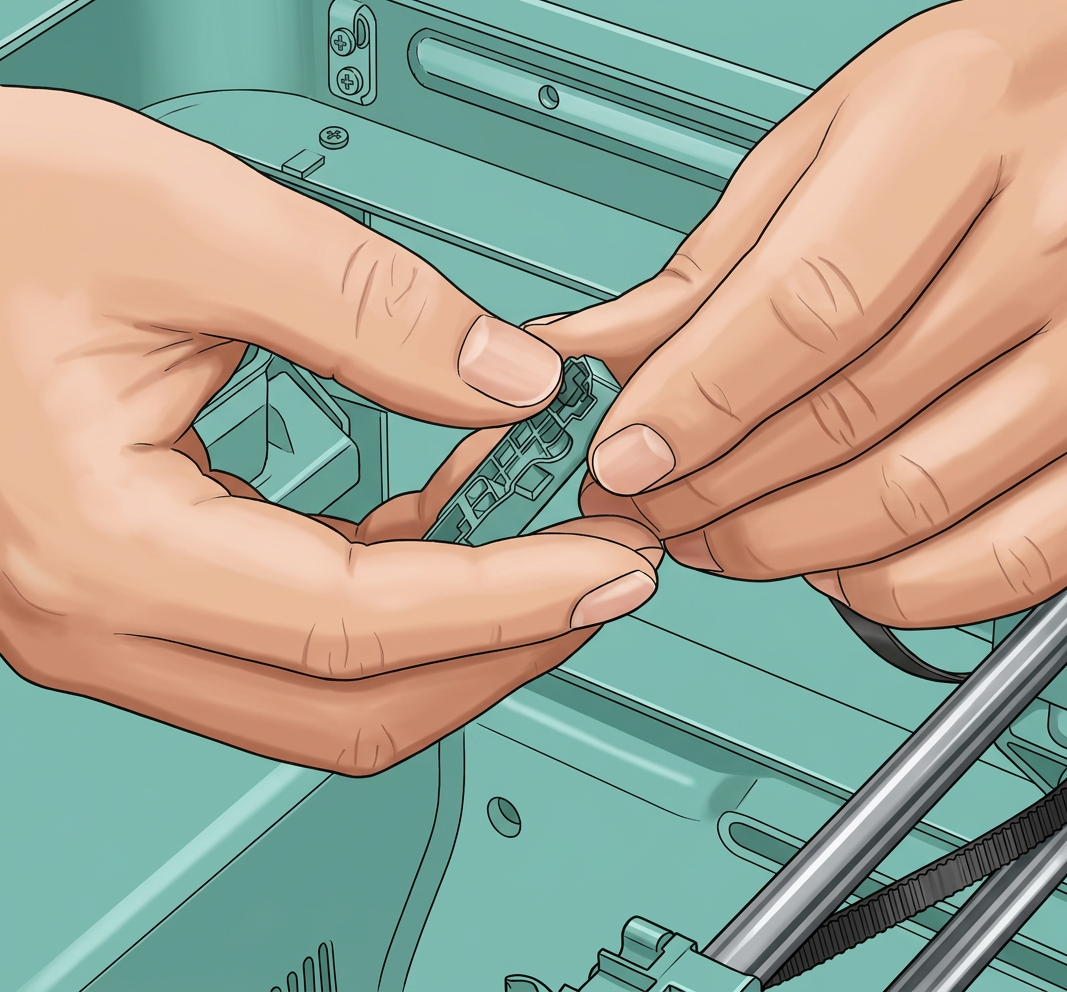

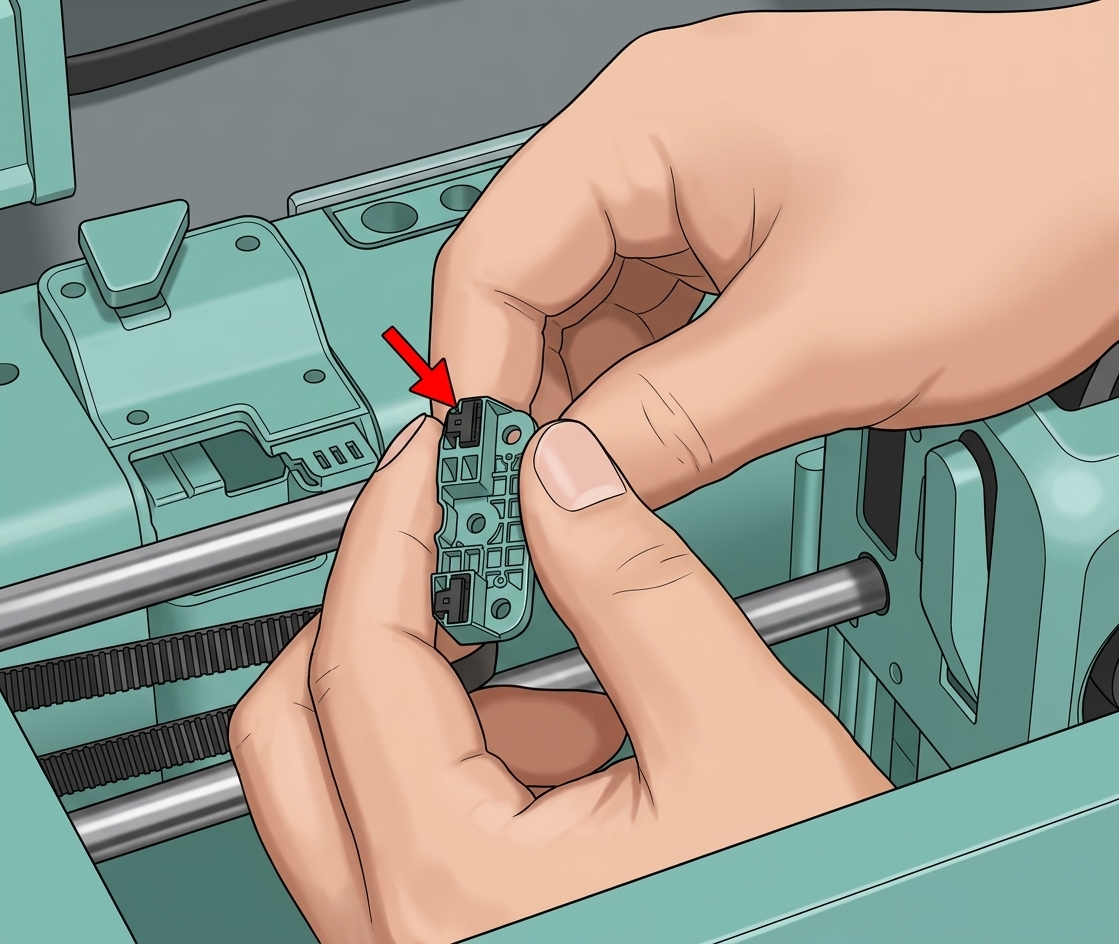

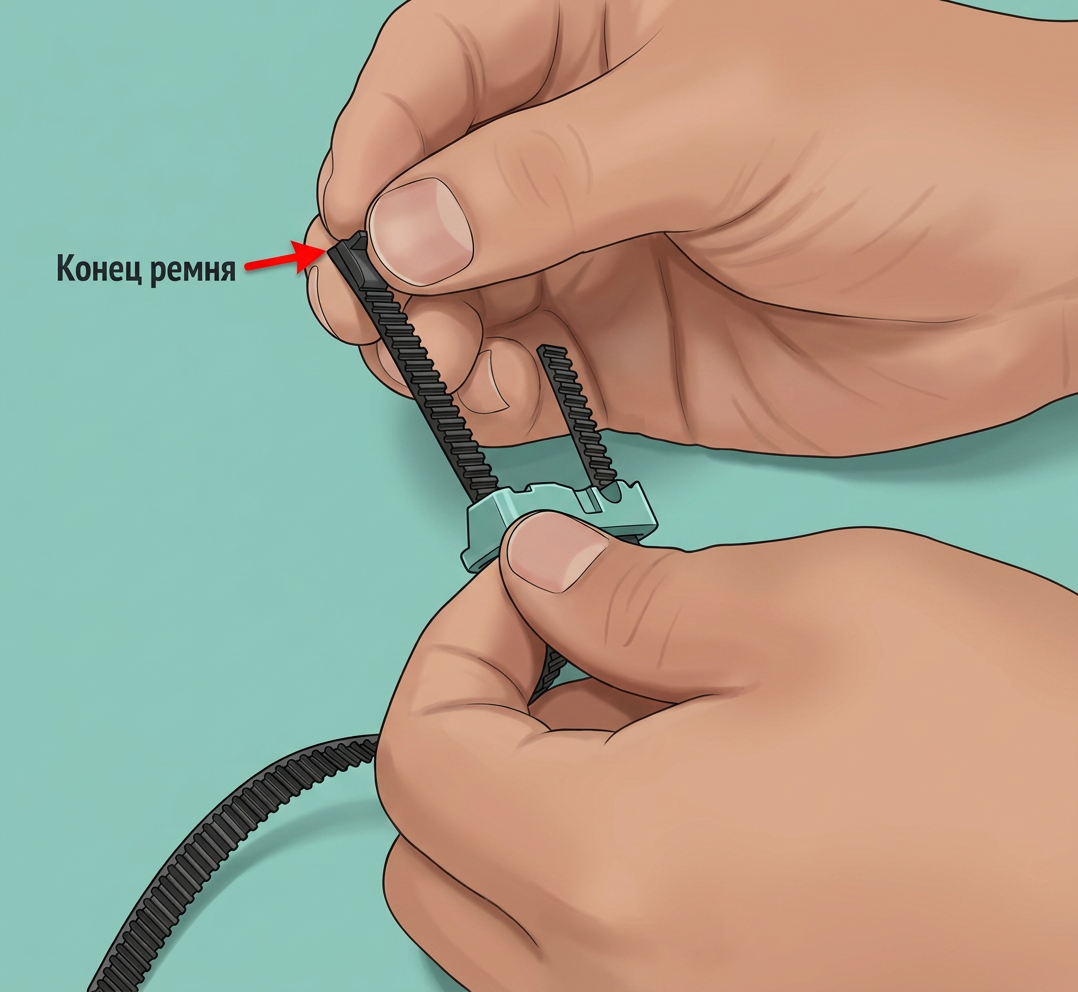

Протяните ремень через зажим ремня, выровняйте зубья зажима с зубьями на ремне, убедившись, что выпуклая точка находится на конце ремня. Затем потяните ремень, чтобы защелкнуть зажим и ремень вместе в зажиме ремня.
Установите другой ремень XY тем же способом.
Шаг 3: Установка корпуса принтера
- Установите правую боковую панель и сборку переключения адаптивного воздушного потока:
Замена правой боковой панели P2S - Установите левую боковую панель и крышку платы AP:
Замена левой боковой панели P2S - Установите заднюю панель, буфер и кронштейн направляющей филамента:
Замена задней панели P2S
Шаг 4: Установка сборки тележки инструментальной головки
Перед установкой проверьте, что пружины находятся на передней крышке тележки инструментальной головки.

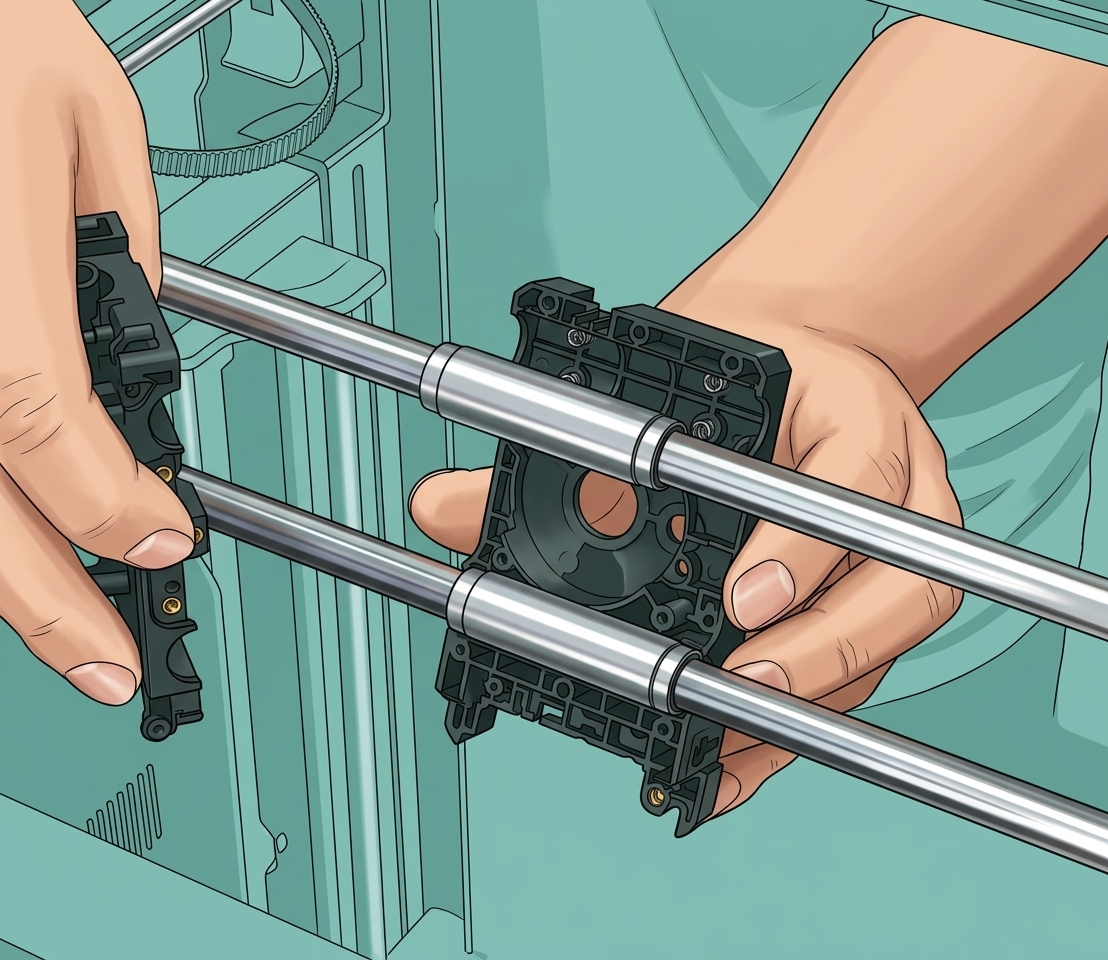

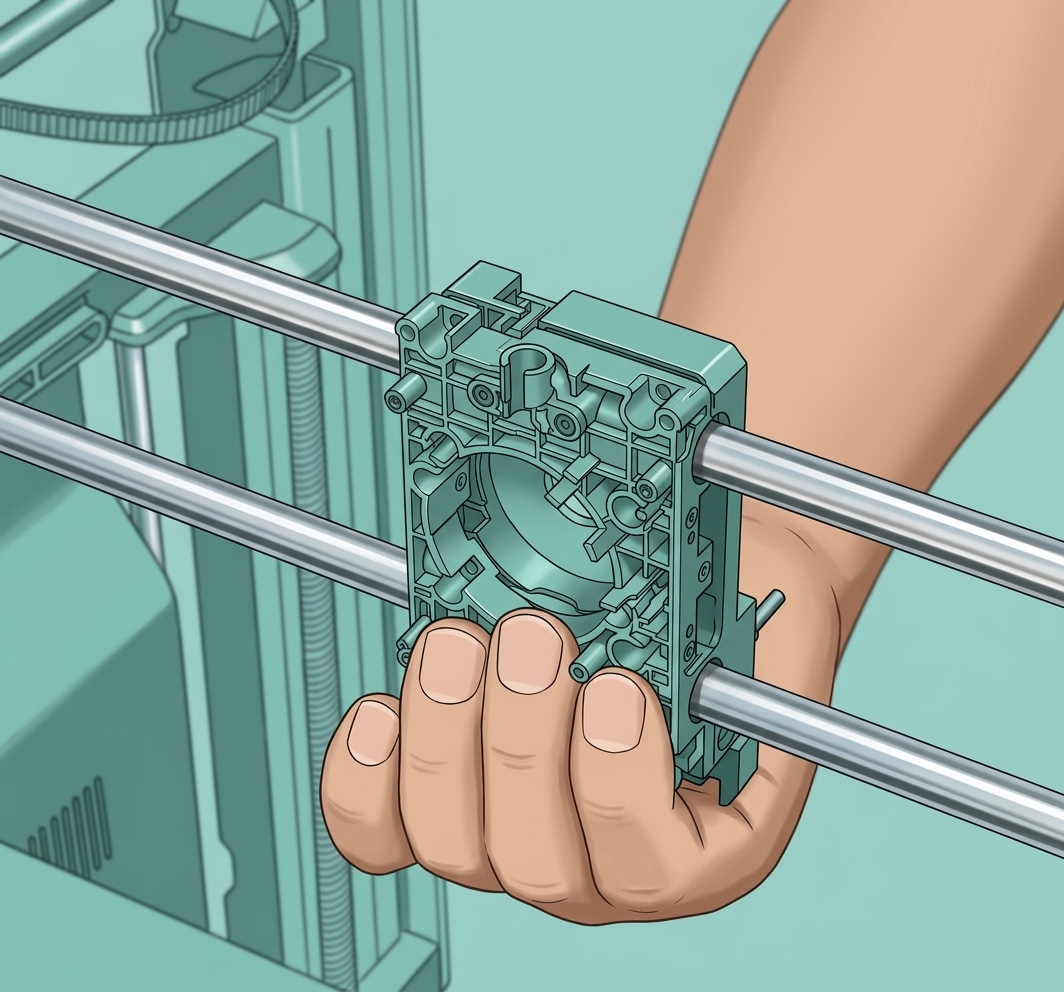

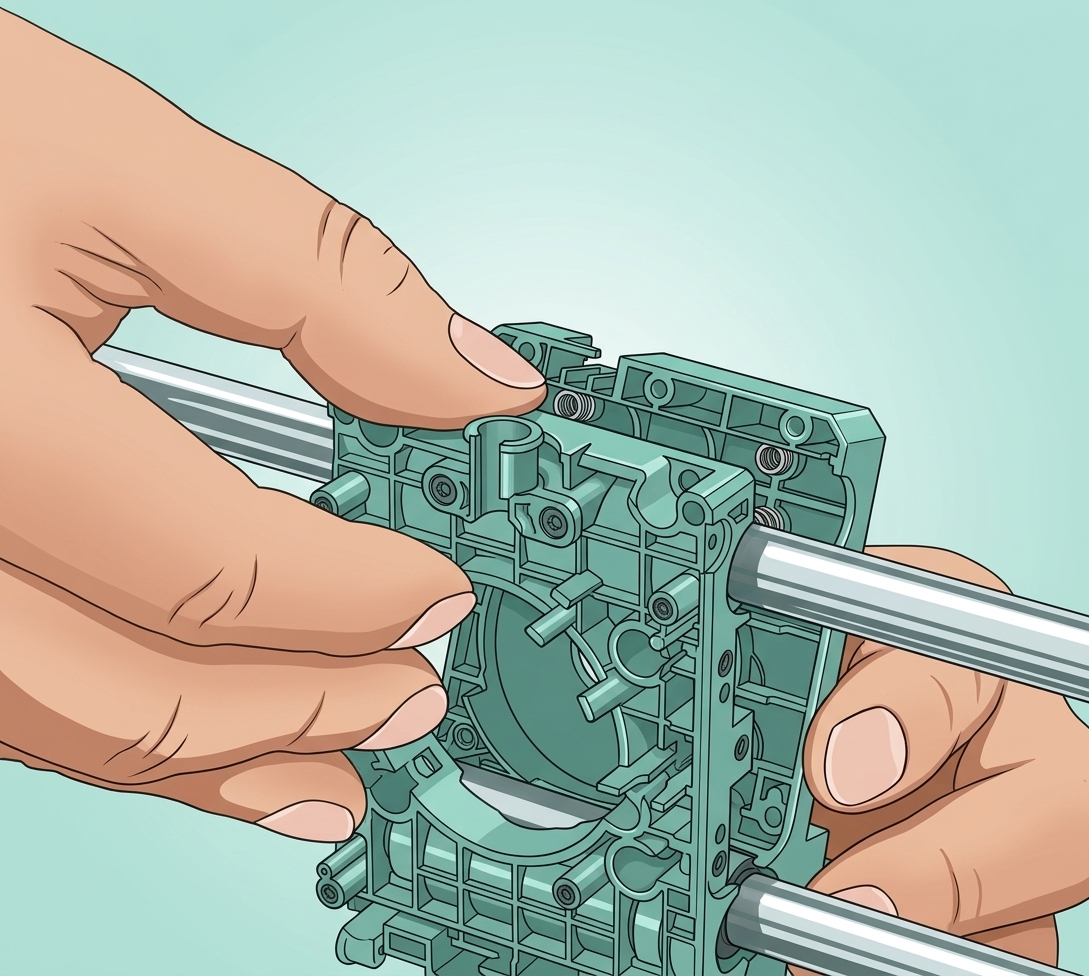

Выровняйте две алюминиевые втулки на оси X вертикально. Прижмите низ передней крышки тележки инструментальной головки к втулкам, затем медленно поверните переднюю крышку, пока верх крышки не коснется втулок.

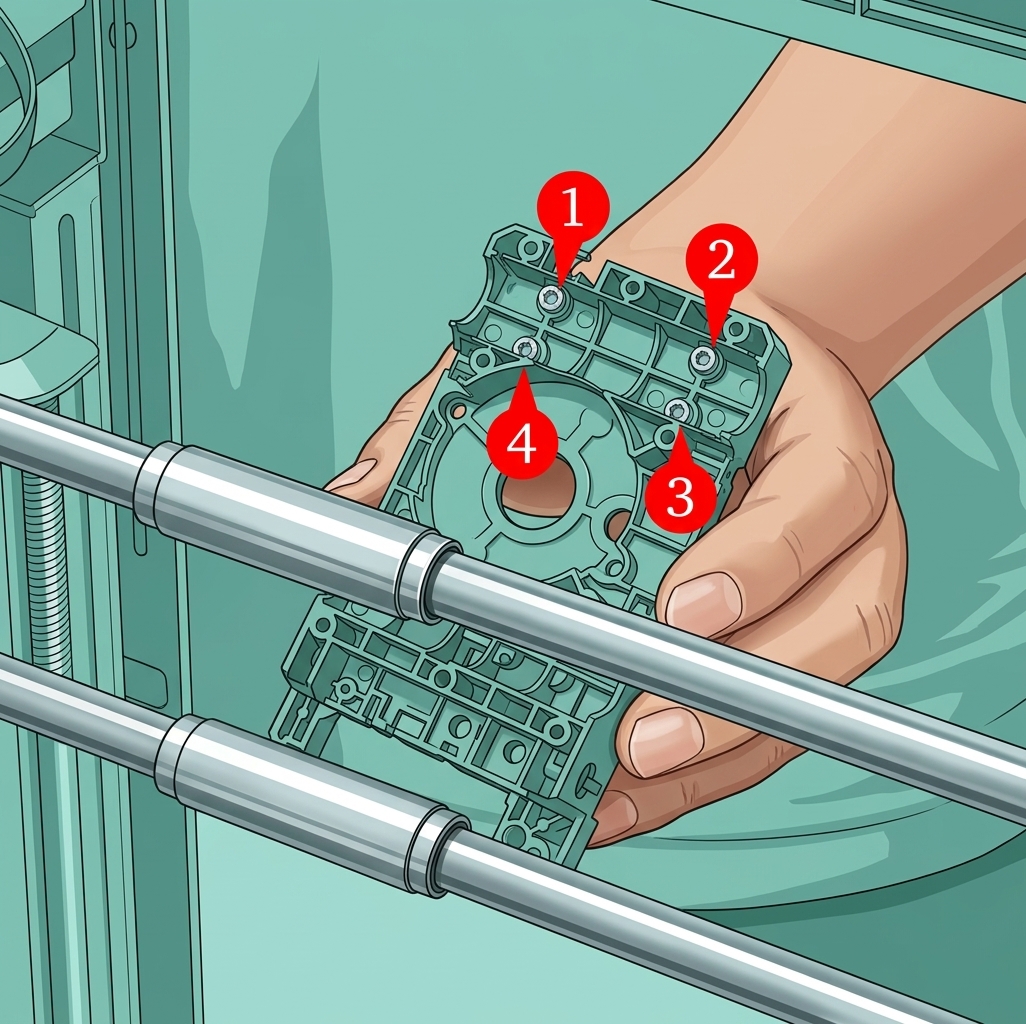

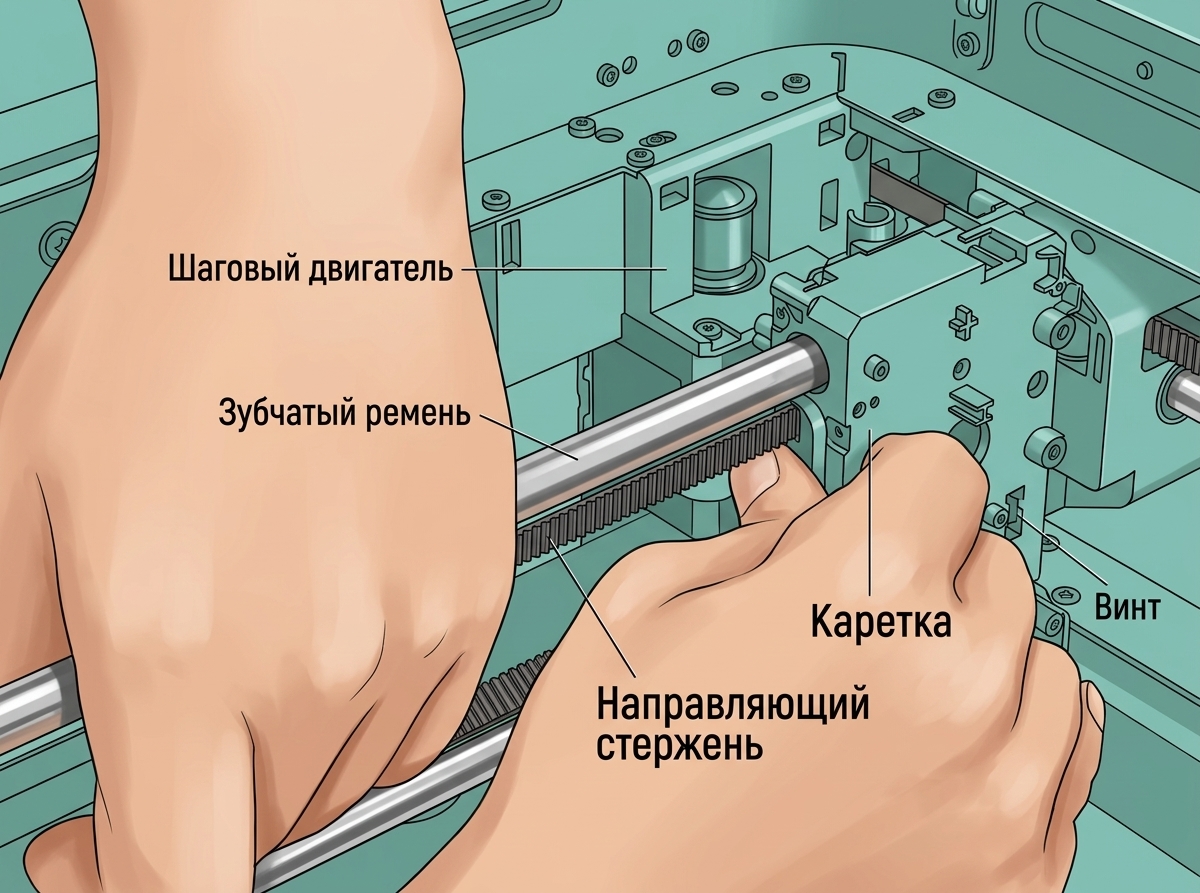

Далее установите заднюю крышку тележки инструментальной головки и используйте шестигранный ключ H2.0, чтобы затянуть восемь винтов по диагональной схеме.
Шаг 5: Установка зажима ремня

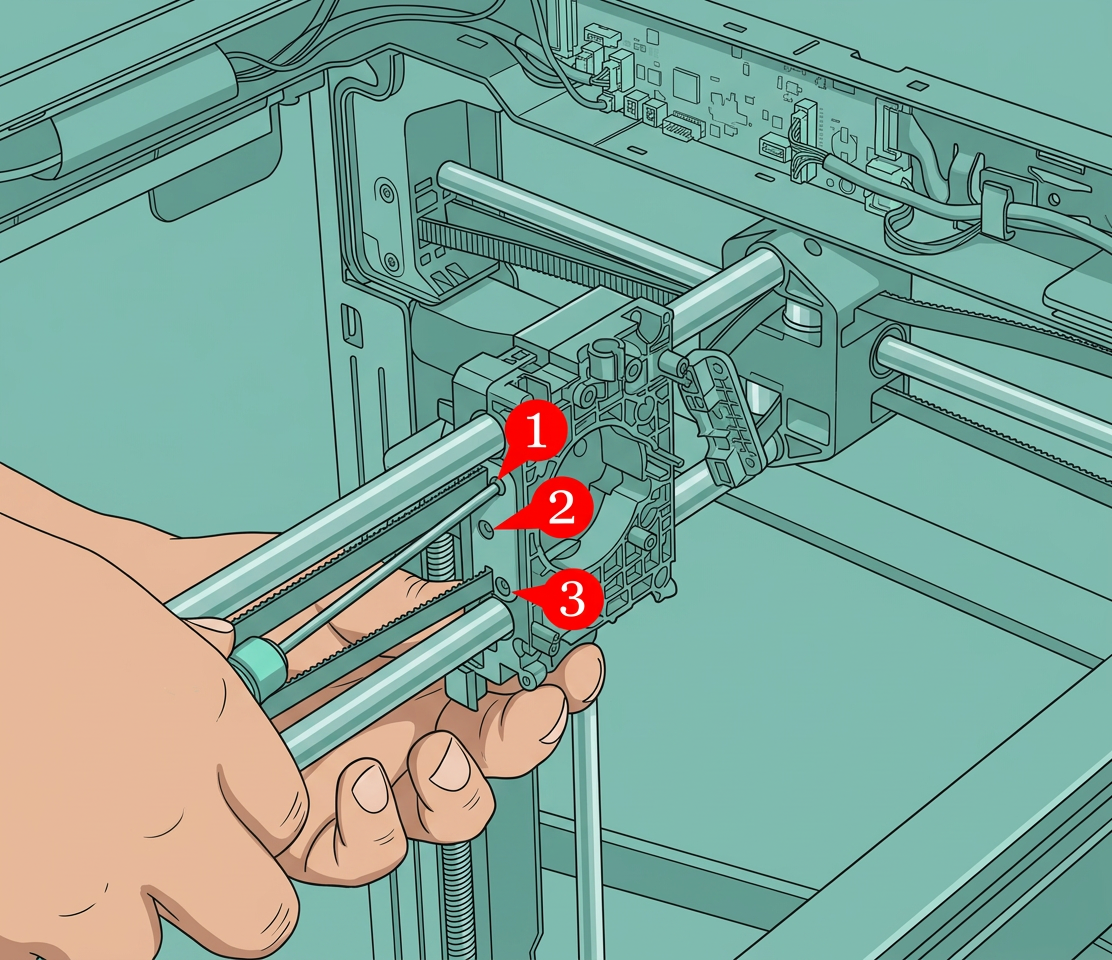

Сначала установите правый зажим ремня (рядом с правой боковой панелью) на инструментальную головку и затяните три винта шестигранным ключом H2.0.
Сдвиньте инструментальную головку вправо-назад, затем надежно установите зажим ремня с другой стороны на инструментальную головку и затяните три винта шестигранным ключом H2.0.
Вручную перемещайте тележку инструментальной головки вперед и назад по осям XY максимально широко 3–5 раз, затем затяните четыре винта натяжения шестигранным ключом H2.0.
Шаг 6: Установка компонентов на инструментальную головку
-
Установите мотор экструдера:
Замена мотора экструдера P2S -
Установите датчик вихревых токов сопла:
Замена датчика вихревых токов P2S
Датчик вихревых токов должен быть отрегулирован вручную после установки всех компонентов.
-
Установите крепление кабель-цепи, подключите кабели инструментальной головки и кабель-цепь к тележке инструментальной головки, затем установите плату инструментальной головки.
Замена платы инструментальной головки P2S -
Установите сборку экструдера и рычаг резки.
Замена компонентов экструдера P2S
Замена рычага резки филамента -
Установите сборку нагревателя хотенда, вентилятор хотенда, корпус инструментальной головки и хотенд.
Замена сборки нагревателя хотенда/вентилятора хотенда P2S
Шаг 7: Регулировка датчика вихревых токов
Обратитесь к следующей Вики для регулировки положения катушки вихревых токов:
Регулировка датчика вихревых токов P2S
Проверка успешности
Подключите питание, включите принтер и запустите процесс калибровки машины, чтобы убедиться в успешном завершении.
Если возникнут какие-либо проблемы, просмотрите все шаги замены, убедитесь, что все компоненты установлены правильно, и попробуйте снова. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
