Левая боковая панель
При взгляде на переднюю дверь принтера левая боковая крышка называется левой боковой панелью.
Когда использовать это руководство
- Физические повреждения левой боковой панели
Необходимые инструменты и материалы
- Шестигранный ключ H2.0
- Шестигранный ключ H1.5
- Левая боковая панель
Меры предосторожности
ВАЖНО!
Всегдавыключайте и отключайте питаниена принтере перед выполнением работ по техническому обслуживанию. Несоблюдение этого правила означает, что существуетриск поражения электрическим током, короткого замыкания и поврежденияпринтера или окружающей области.
Когда задача по техническому обслуживанию требует включения принтера, используйтеизолированные перчаткидля безопасности и проявляйте особую осторожностьне защемлять, не повреждать и не оказывать давление налюбые открытые провода, разъемы или печатные платы. Кроме того, сопло может быть очень горячим, поэтому никогда не касайтесь его открытой кожей.
Если у вас возникли вопросы или опасения, связанные с вышеуказанным или шагами в этом руководстве, пожалуйста,создайте новое обращение на нашей странице поддержкидля получения помощи.
Снятие левой боковой панели
filament-buffer-and-rear-panel">Шаг 1: Снятие кронштейна трубки PTFE, буфера филамента и задней панели
Следуйте следующим руководствам по разборке Wiki для последовательного снятия кронштейна трубки PTFE, буфера филамента и задней панели:
ac-boards_rear_panel_removed_025.png" width="600"/>
Шаг 2: Снятие экрана и передней крышки
Вы можете обратиться к инструкциям вРуководстве по замене передней крышки P2Sдля снятия экрана и передней крышки.
Шаг 3: Снятие крышки платы AP

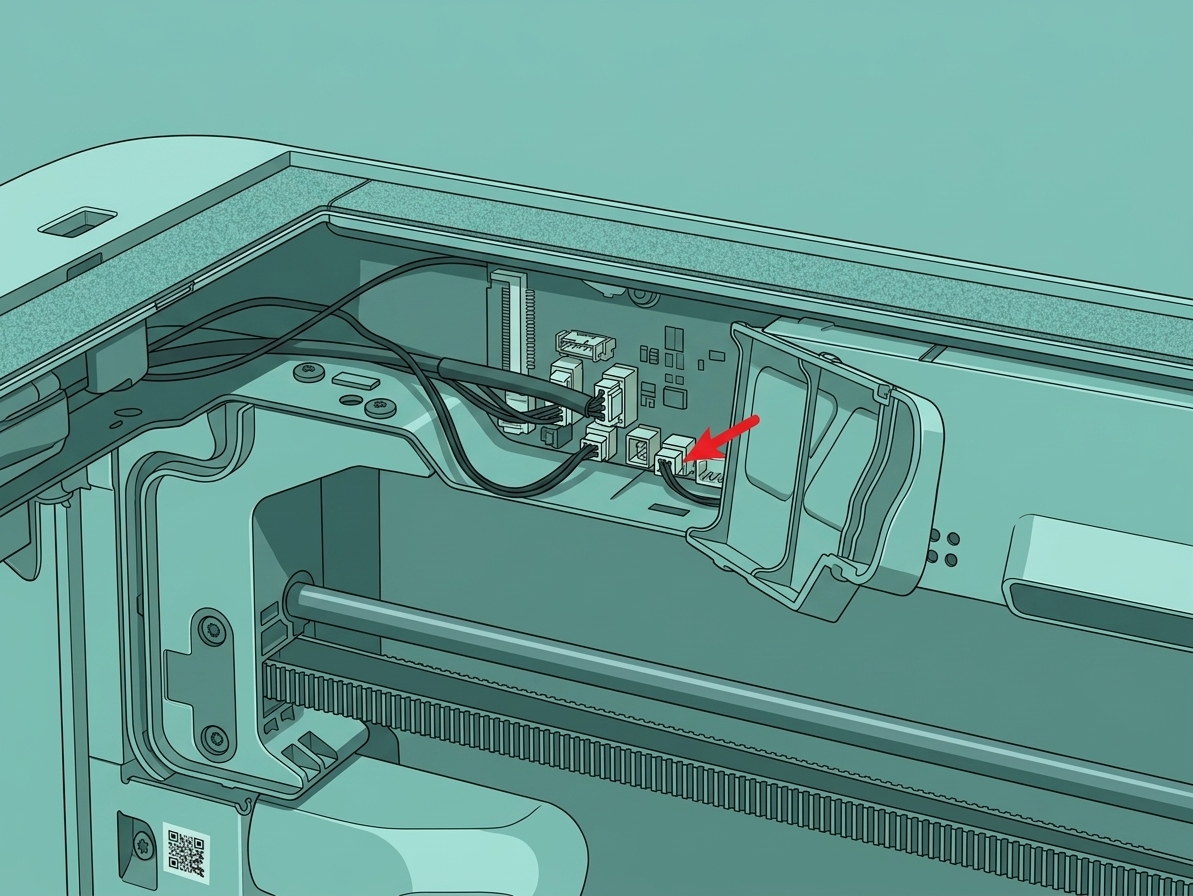

Откройте доступный конец крышки платы AP и отсоедините кабель светодиодной подсветки от платы AP.
 |
 |

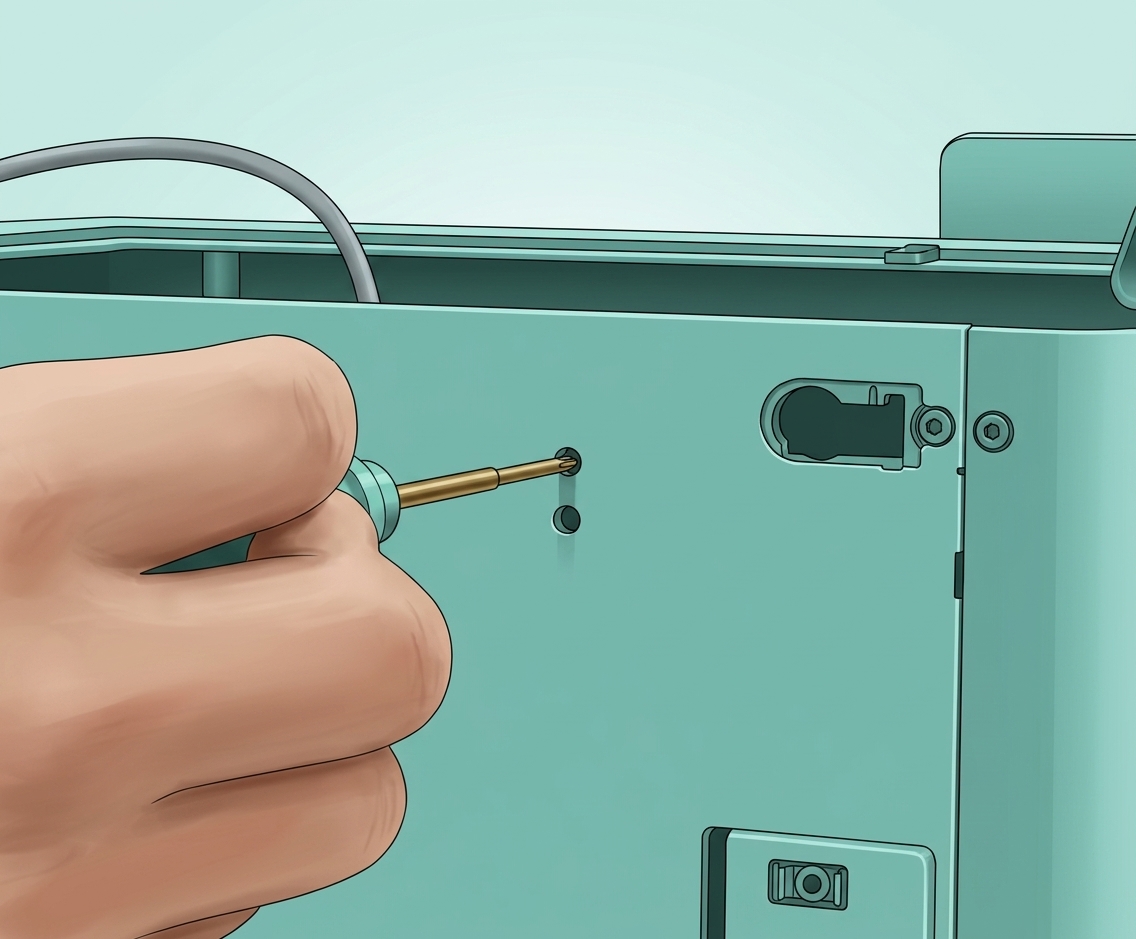

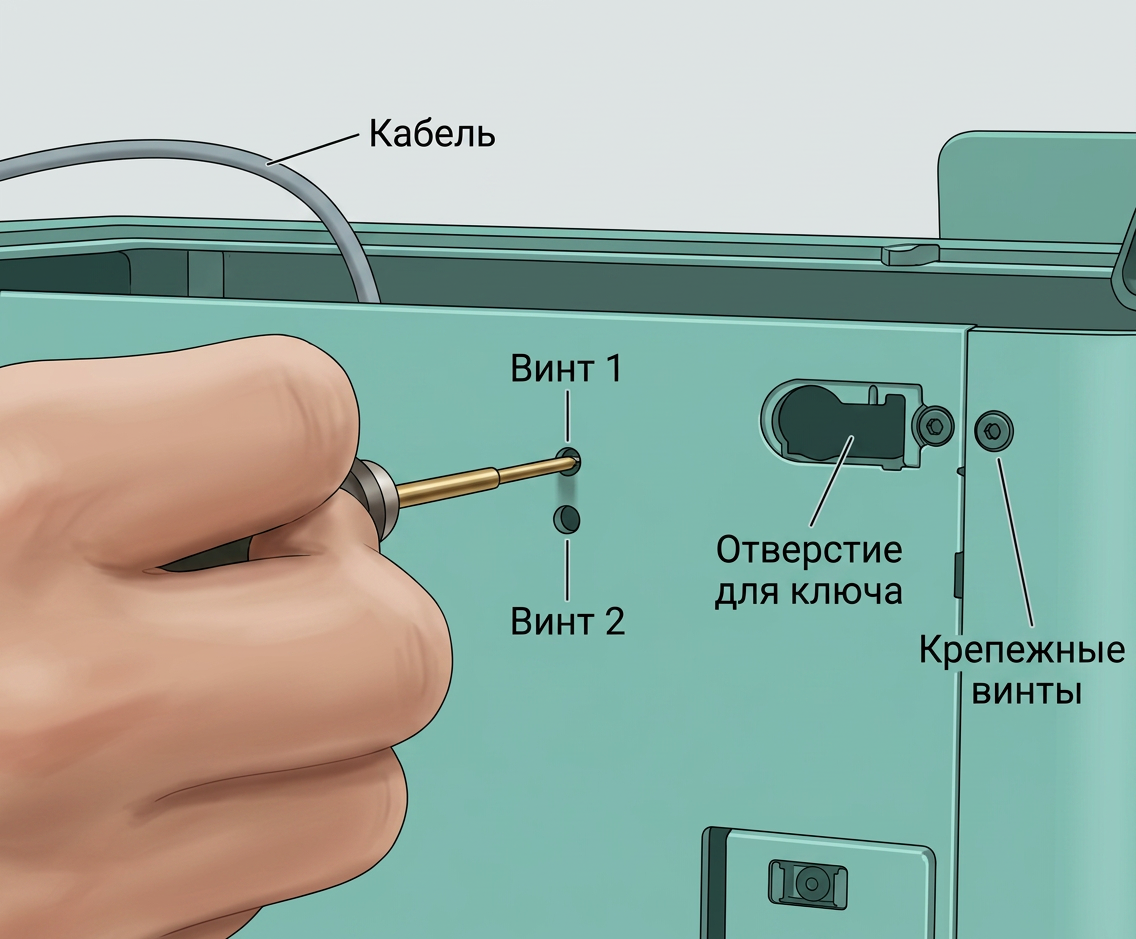

Используйте шестигранный ключ H1.5 для снятия двух винтов крепления крышки платы AP (BT2x8).

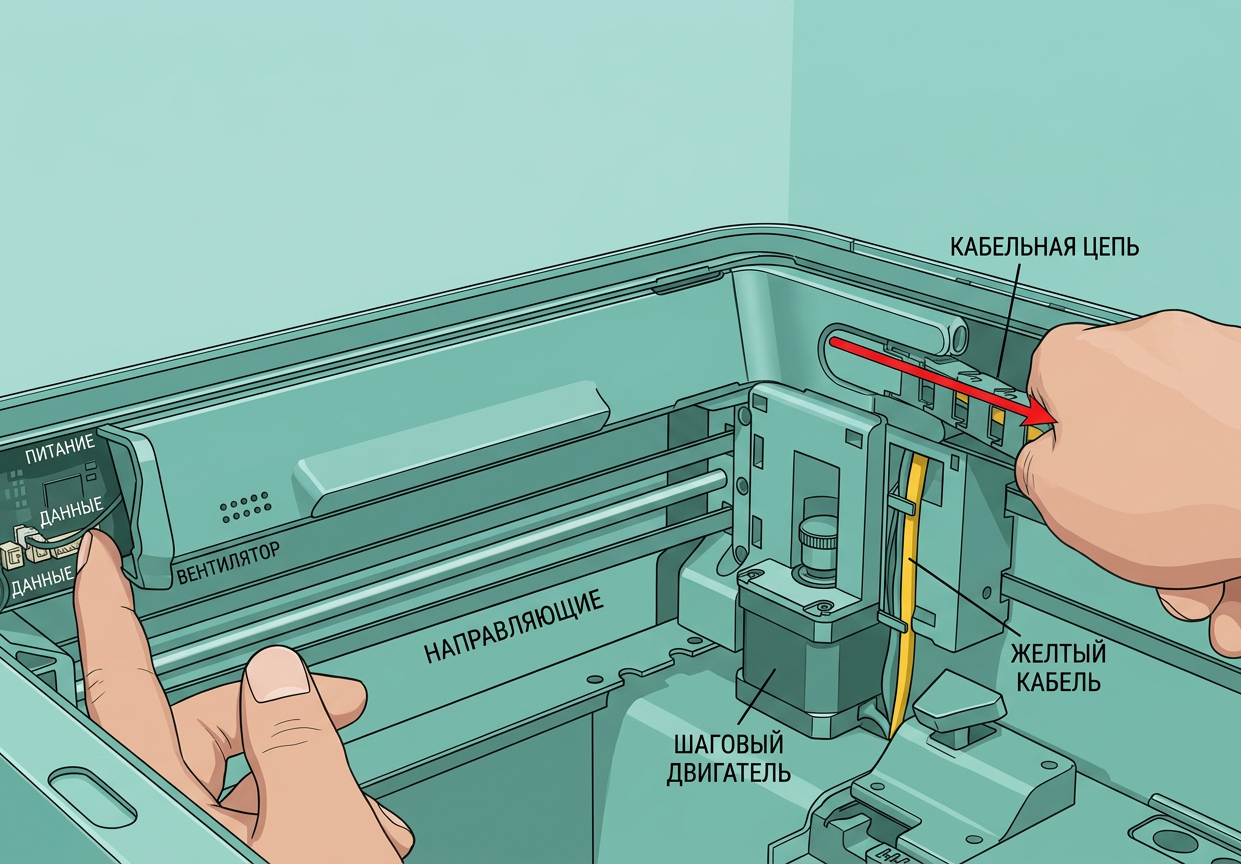

Удерживайте крышку платы AP, соединенную с кабельной цепью, и тяните её вправо. Поддерживайте левую сторону крышки платы AP левой рукой во время тяги. По мере вытягивания правой кабельной цепи продолжайте удерживать крышку платы AP левой рукой, чтобы предотвратить её падение.
 |
 |
Внимание:При снятии всей крышки платы AP,не тяните её только спередитак как это может привести к её поломке. Тяните её двумя руками, спереди и сзади.
Шаг 4: Снятие левой панели

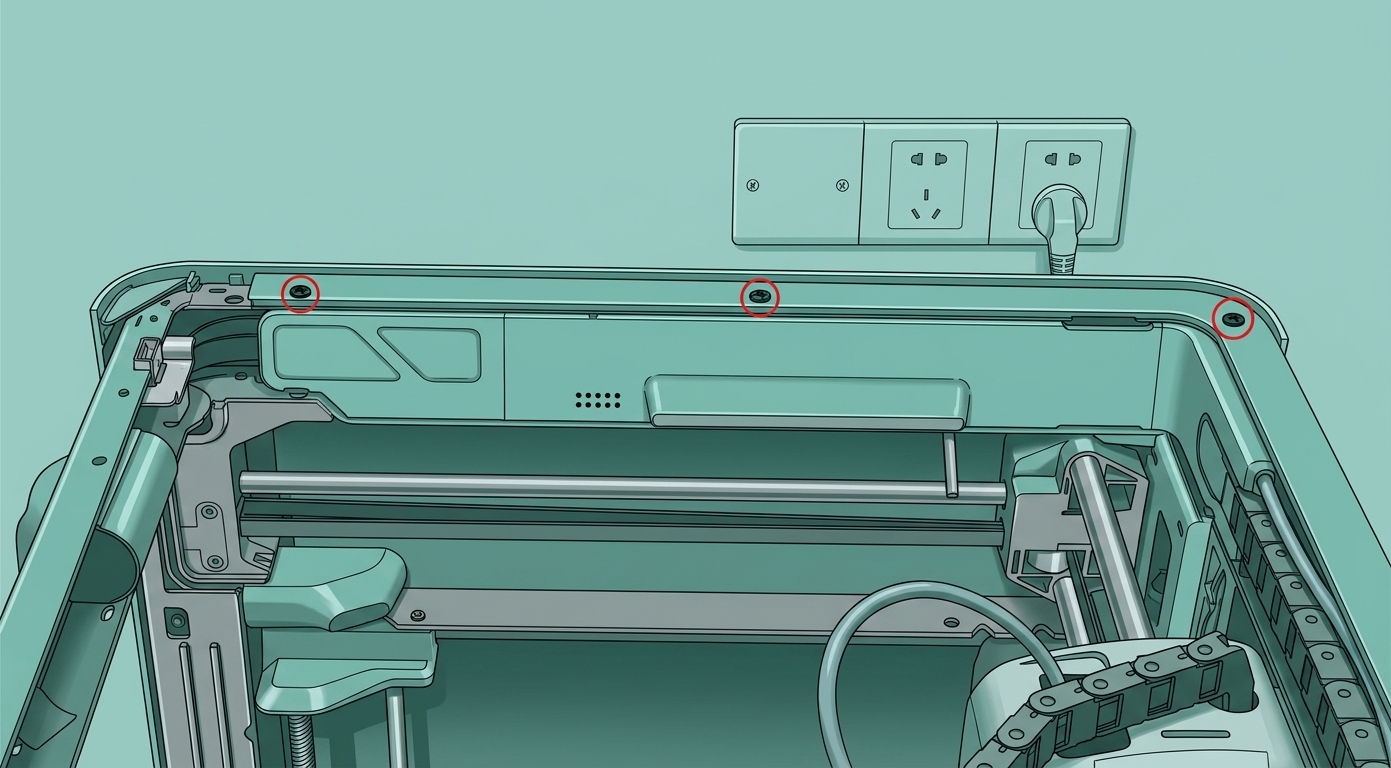

Используйте шестигранный ключ H1.5 для снятия двух черных винтов (ST2x3.5) и одного серебряного винта (ST2x4.5), крепящих верхнюю часть левой боковой панели.
Используйте шестигранный ключ H2.0 для снятия двух винтов (BT3x6) на верхней балке.

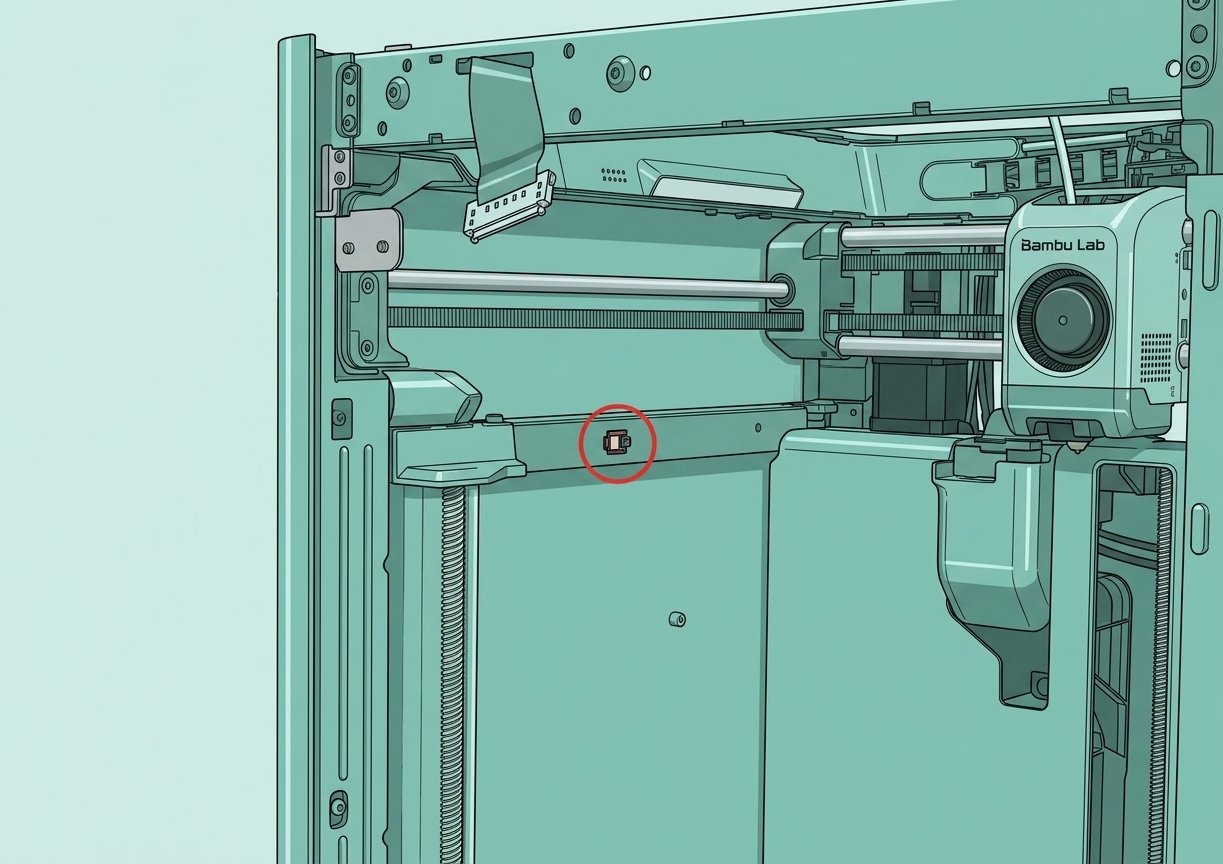

Используйте шестигранный ключ H2.0 для снятия одного винта (BT3x6) на средней балке.

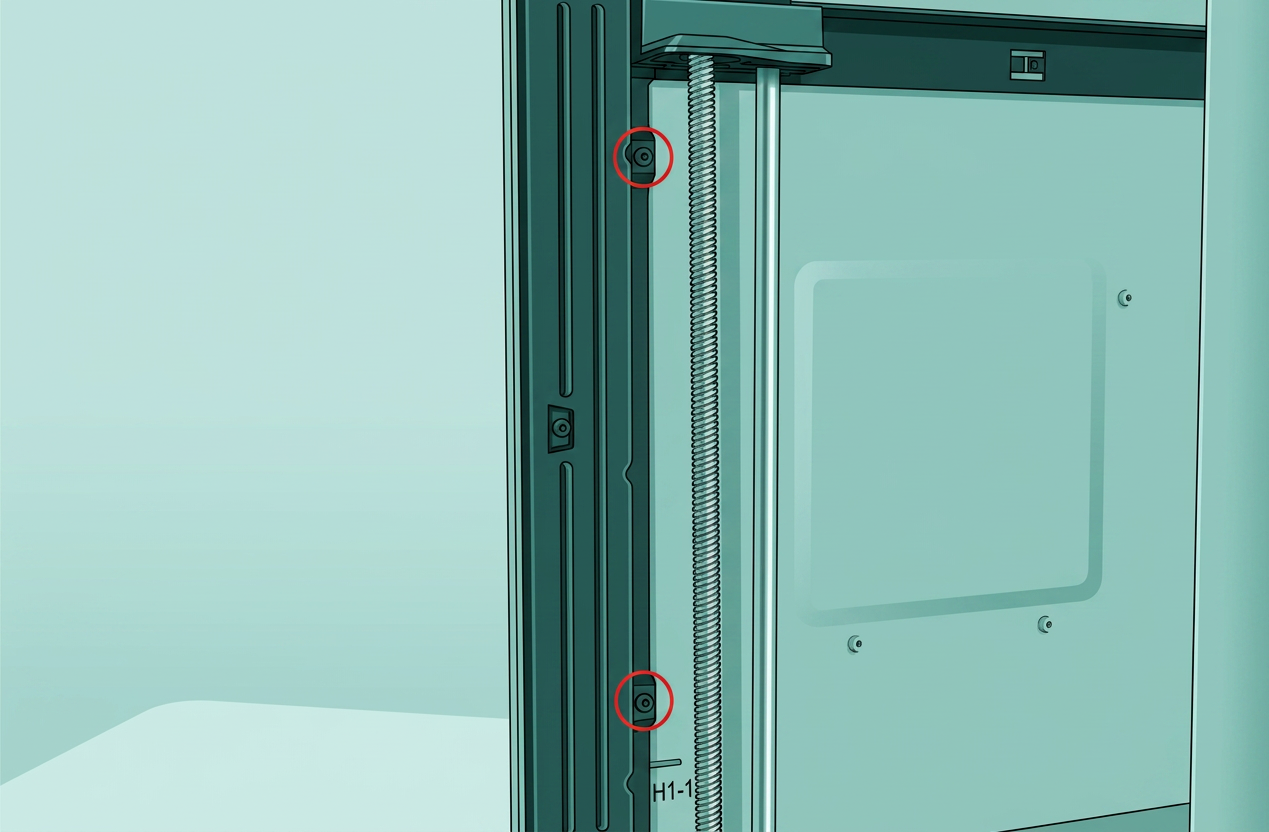

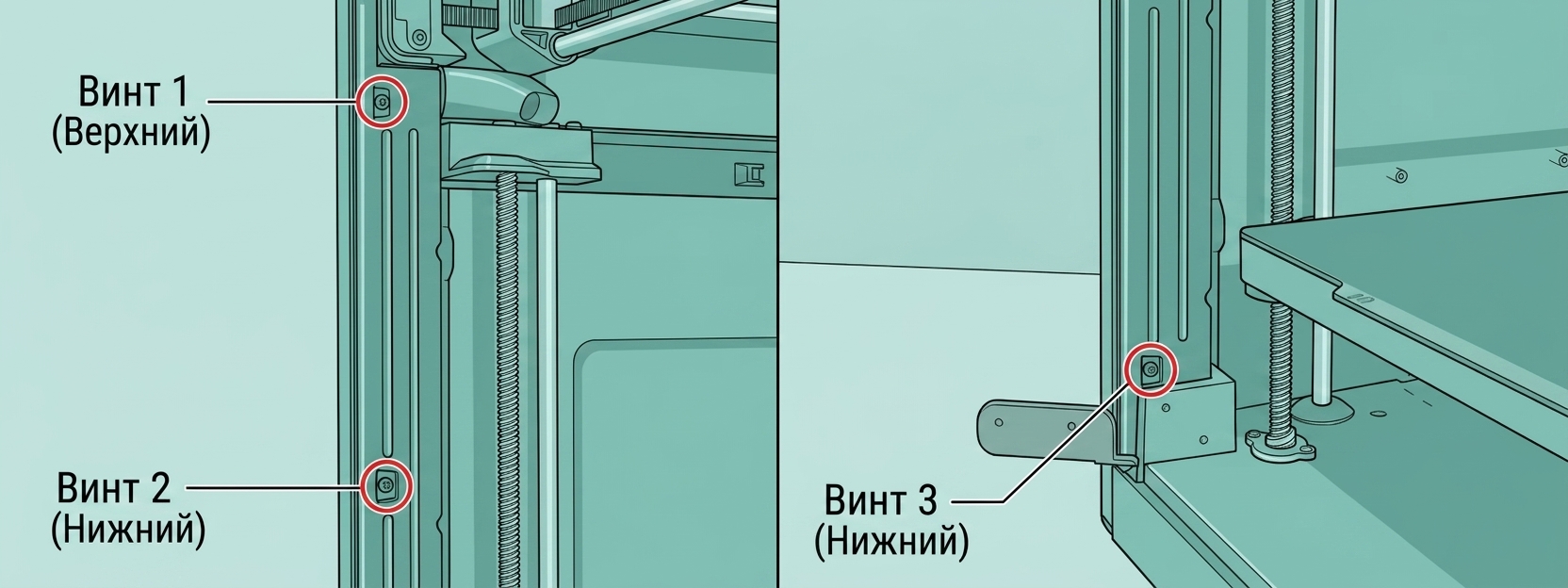

Используйте шестигранный ключ H2.0 для снятия трех винтов (BT3x6) на передней колонне.
Используйте шестигранный ключ H2.0 для снятия двух внутренних винтов (BT3x6).
Используйте шестигранный ключ H2.0 для снятия одного винта (M3x4.5) в верхней задней части и трех винтов (ST3x4.5) в нижней задней части.

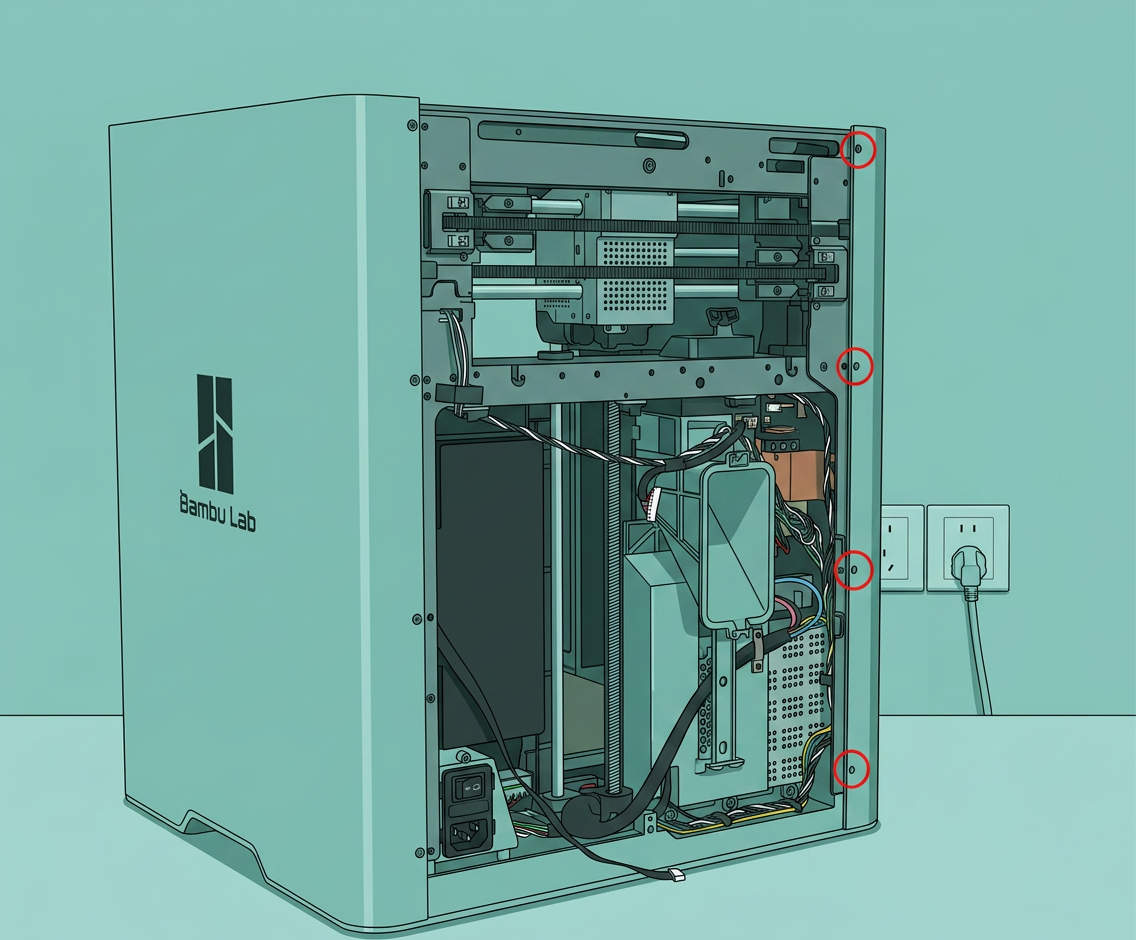

Используйте шестигранный ключ H2.0 для снятия одного винта (BT3x6) на задней колонне.
Положите принтер на правую сторону.

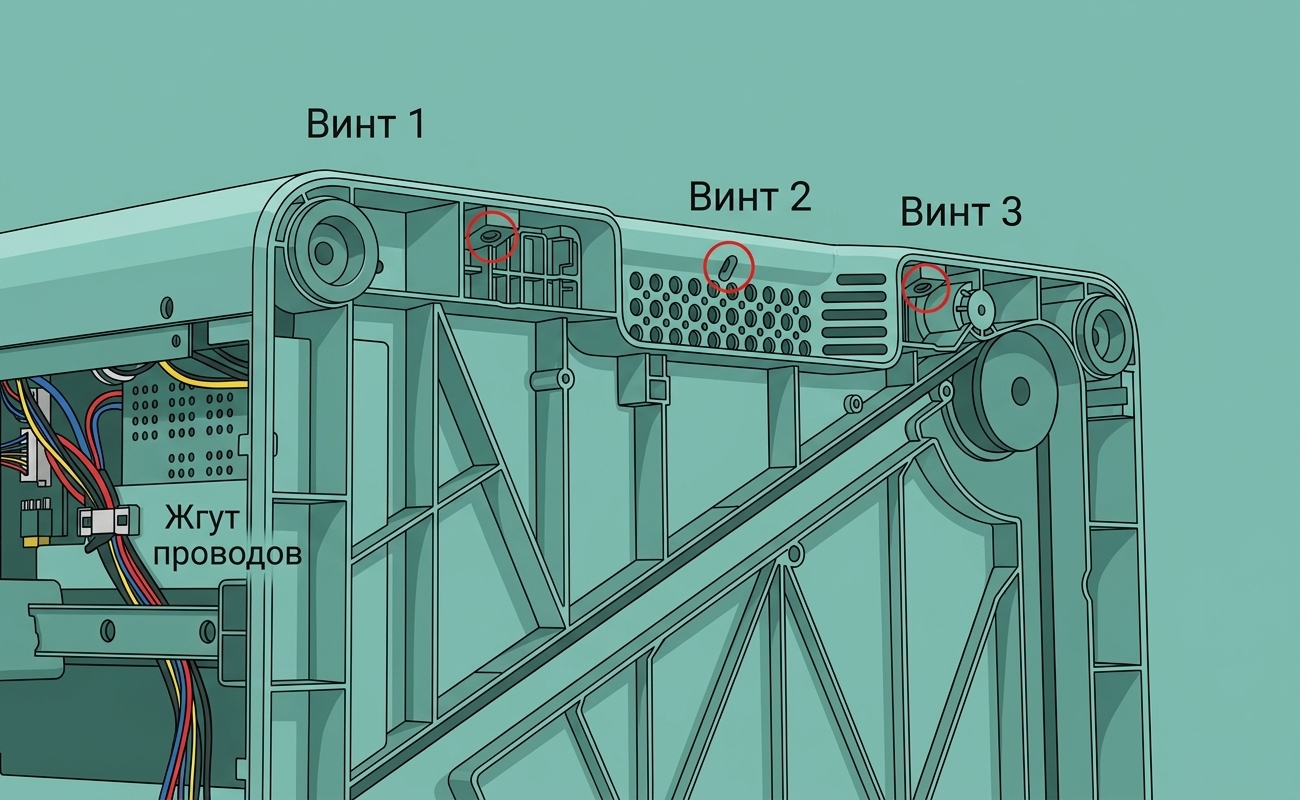

Используйте шестигранный ключ H2.0 для снятия трех винтов (BT3x8) на дне.
Снимите левую боковую панель.
Установка левой боковой панели
Шаг 1: Установка левой боковой панели

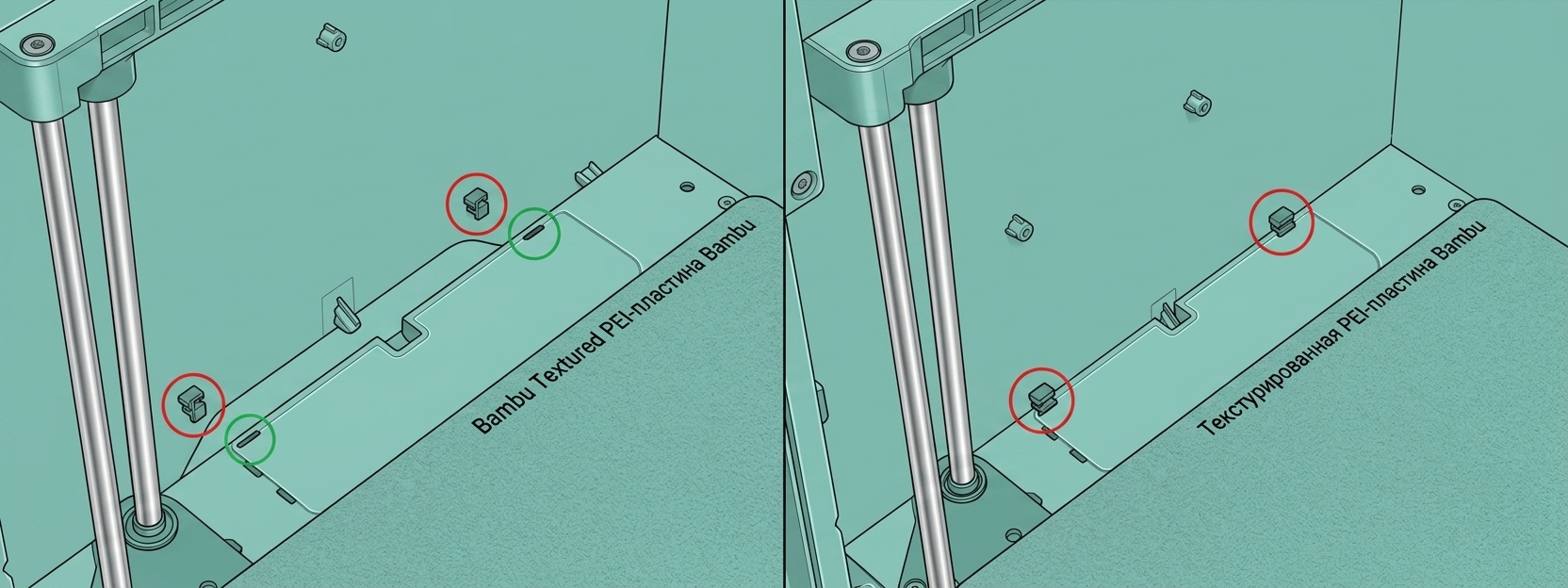

Установите левую боковую панель на принтер, убедившись, что зажимы совпадают со слотами.
Установите три винта (BT3x6) на передней колонне.
Установите два внутренних винта (BT3x6).
Установите один винт (BT3x6) на средней балке.
Установите один верхний задний винт (M3x4.5) и три нижних задних винта (ST3x4.5).
Установите один винт (BT3x6) на задней колонне.
Установите два винта (BT3x6) на верхнюю балку.
Установите три винта, крепящие верхнюю часть левой боковой панели: один серебряный винт (ST2x4.5) рядом с передней дверцей и два черных винта (ST2x3.5).
Положите принтер на правую сторону.
Установите три винта (BT3x8) снизу, затем верните принтер в вертикальное положение.
Установите винт (BT3x6) на задней колонне.
Шаг 2: Повторная установка крышки AP
Вставьте заднюю часть крышки платы AP в паз крепления до упора (используйте шестигранный ключ, чтобы убедиться, что отверстия для винтов совпадают). При вставке крышки платы AP удерживайте свободный конец рукой и закрепите зажим в раме.
 |
 |
Подключите левый кабель светодиодной подсветки к крышке платы AP и закройте смотровой люк.
|
 |
Используйте шестигранный ключ H1.5, чтобы затянуть два винта BT2x8 и закрепить крышку платы AP.
Шаг 3: Установка экрана и передней панели
Вы можете обратиться к инструкциям вРуководстве по замене передней панели P2Sдля повторной установки экрана и передней панели.
Шаг 4: Установка кронштейна трубки PTFE, буфера филамента и задней панели
Обратитесь к следующим руководствам Wiki для повторной установки кронштейна трубки PTFE, буфера филамента и задней панели в следующем порядке:
Проверка функциональности
Запустите принтер, чтобы убедиться, что экран отображает изображение и принимает ввод нормально.
Если возникнут проблемы, пересмотрите шаги перед повторной попыткой. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
