После подключения сетевого кабеля и включения питания, хотя индикатор питания загорается, экран принтера не получает питание. В то же время один или несколько индикаторов на платах схемы работают некорректно.

Некоторые видео в этом руководстве могут не загружаться корректно при просмотре в мобильном браузере. Рекомендуется использовать десктопный/ПК браузер для доступа к этому контенту.

Нормальное состояние: индикатор платы TH постоянно горит зеленым.

Нормальное состояние: плата MC мигает зеленым один раз каждые 5 секунд.

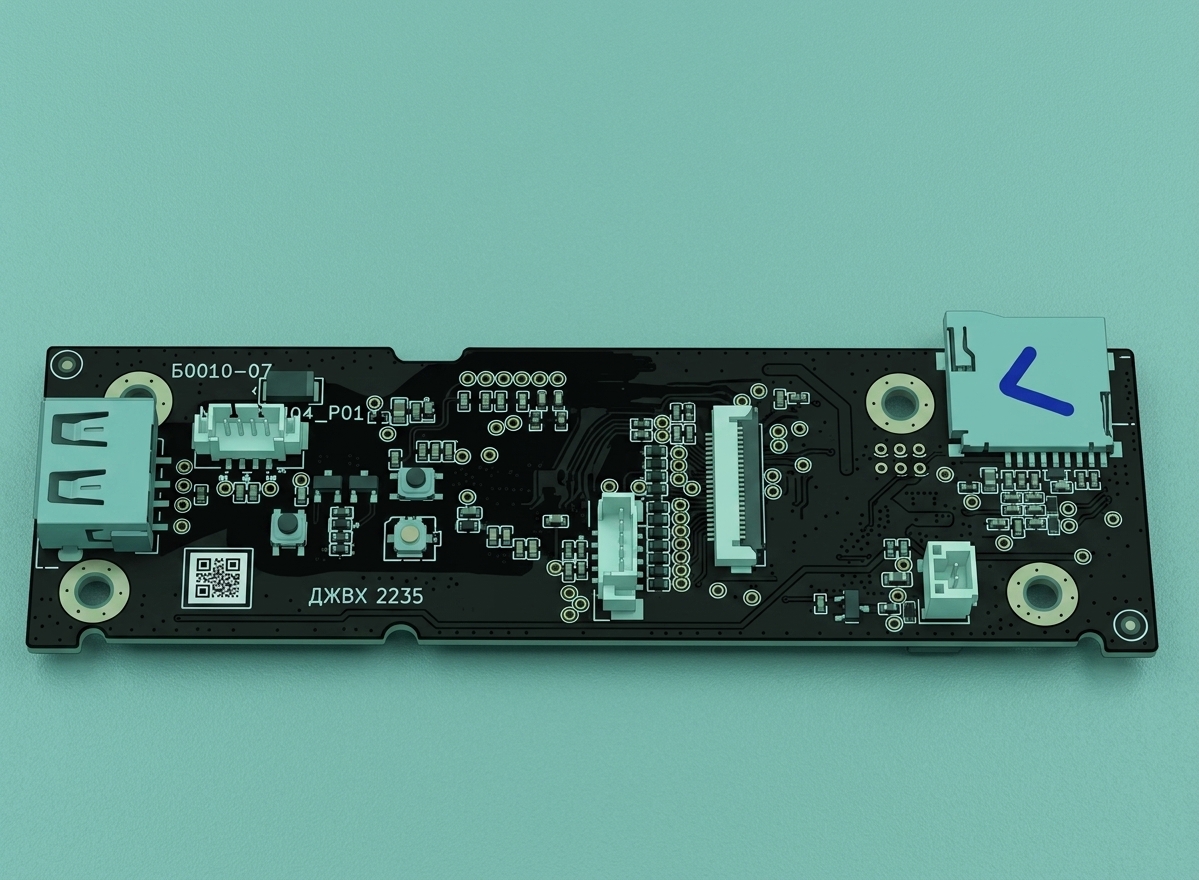

Нормальное состояние: плата AP имеет зеленый индикатор, мигающий один раз в секунду.

Начните с разблокировки экрана согласно этому методу, чтобы найти этот светодиодный индикатор.

Press the buckle below the screen to unlock it, then push the screen to the right to release the screen.

Разница между неисправностями схемы принтера P1 и черным/мерцающим экраном.

Если экран не горит, индикатор AP ненормален, но индикаторы MC и TH в норме, неисправность относится только к плате AP, компонентам на плате AP или кабелю MC-AP, а не к общей электрической цепи всего устройства. В этом случае вы можете перейти по ссылке ниже, чтобы проверить экран и плату AP. Вы также можете обратиться к шагу 6 в этом документе, отключить разъемы внутреннего светодиода камеры, камеры и экрана на плате AP, и если индикатор платы AP все еще ненормален, вам нужно заменить плату AP и кабель MC-AP.

Если экран не горит (без подсветки), но индикаторы AP, MC и TH в норме, неисправность относится только к экрану или кабелю подключения экрана-AP.

Если экран имеет подсветку, но нет отображения содержимого, и индикаторы AP, MC и TH в норме, неисправность может быть в SD-карте, экране, кабеле подключения экрана-AP или связана с прошивкой.

• Руководство по замене экрана.

Необходимые инструменты и материалы.

• Шестигранный ключ H1.5.
• Шестигранный ключ H2.0.
• Пинцет.

Предупреждение о безопасности.

ВАЖНО!

Крайне важно,отключить принтер от сети перед выполнением любых работ по техническому обслуживанию,, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и опасные ситуации.

Во время обслуживания или устранения неполадок вам может потребоваться разобрать части. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен.Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важно,выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию,. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов о следовании этому руководству,откройте новую заявку на нашей Странице поддержки,и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.

Возможные,причины,отказа питания.

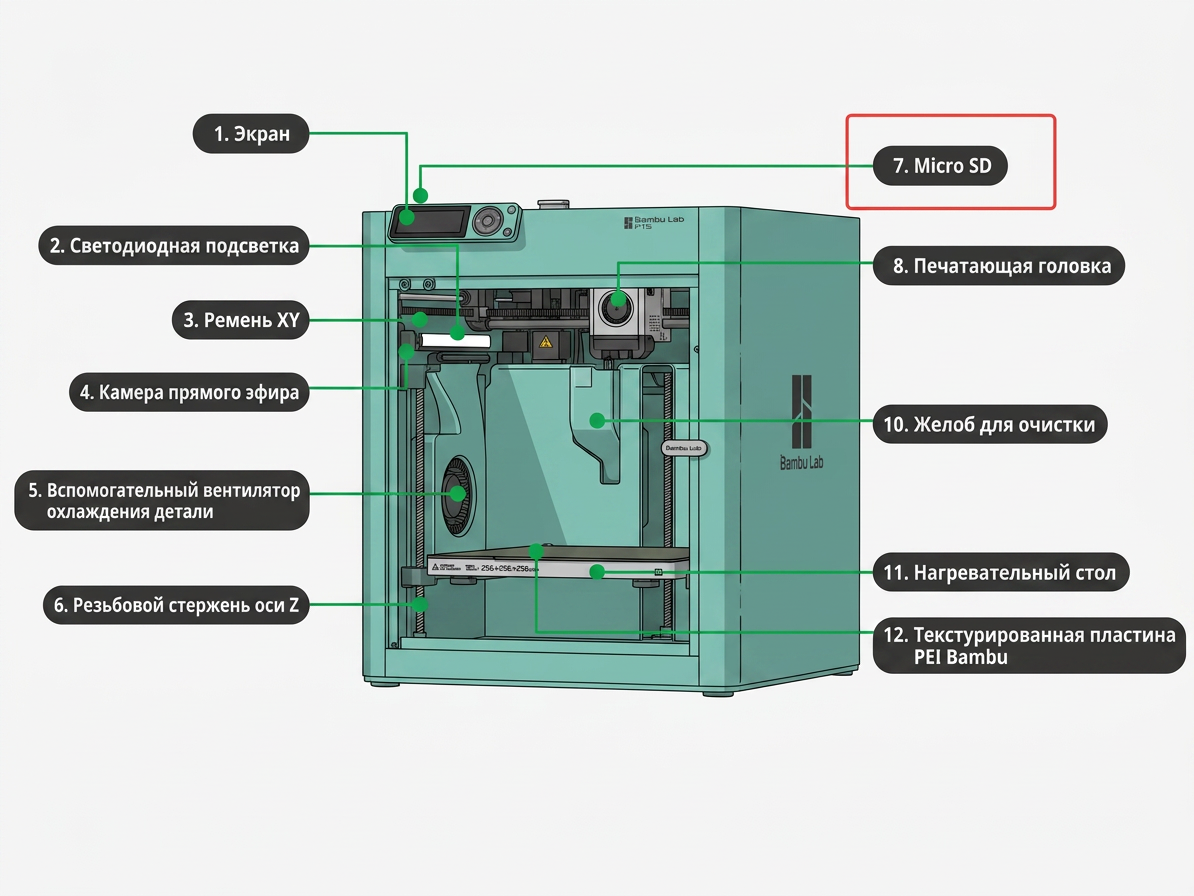

1. Неисправная MicroSD-карта.

Неисправная MicroSD-карта вызывает отказ платы AP, выключение индикатора и черный экран.

2. Аномальный выход блока питания 24В:

Входное напряжение этих плат управления составляет 24В, обеспечиваемое блоком питания. Если блок питания 24В имеет аномальный выход, это приведет к аномальному входному напряжению на плату управления, в результате чего индикаторы не смогут загореться.

Руководство по установке блока питания.

3. Блок питания 24В работает нормально, но из-за одной из плат схемы, такой как плата TH, плата MC, плата AP или компонента на плате схемы, такого как вентилятор, нагреватель или двигатель, испытывающего короткое замыкание 24В, это привело к короткому замыканию 24В во всей цепи принтера.

Питание 24В в машине подключено последовательно. Если короткое замыкание возникает в одной из основных или ответвленных цепей, это может потенциально вызвать короткое замыкание во всей системе 24В машины.

Руководство по устранению неполадок.

Принцип заключается в том, что если после отключения определенного разъема индикаторы оставшейся цепи возвращаются в норму, это указывает на то, что модуль, подключенный к этому разъему, является причиной аномалии. В этом случае потребуется дальнейшее устранение неполадок или замена этого конкретного модуля.

Обратите внимание, что вы должны выключать принтер перед каждым подключением или отключением. После подключения или отключения компонентов вы можете затем включить принтер и наблюдать за состоянием цепи.

1. Устранение неполадок с MicroSD-картой.

Меры предосторожности: Перед выполнением следующего обязательно отключите питание принтера.

1. Выключите принтер и аккуратно извлеките MicroSD-карту из принтера.
2. Перезагрузите принтер и наблюдайте, загорается ли дисплей корректно. Если дисплей загорается нормально после извлечения MicroSD-карты, вставьте MicroSD-карту обратно в принтер при выключенном питании и включите его снова, чтобы проверить, что предыдущая проблема черного экрана не была вызвана неисправной MicroSD-картой.

2. Устранение неполадок с аномальным выходом блока питания 24В.

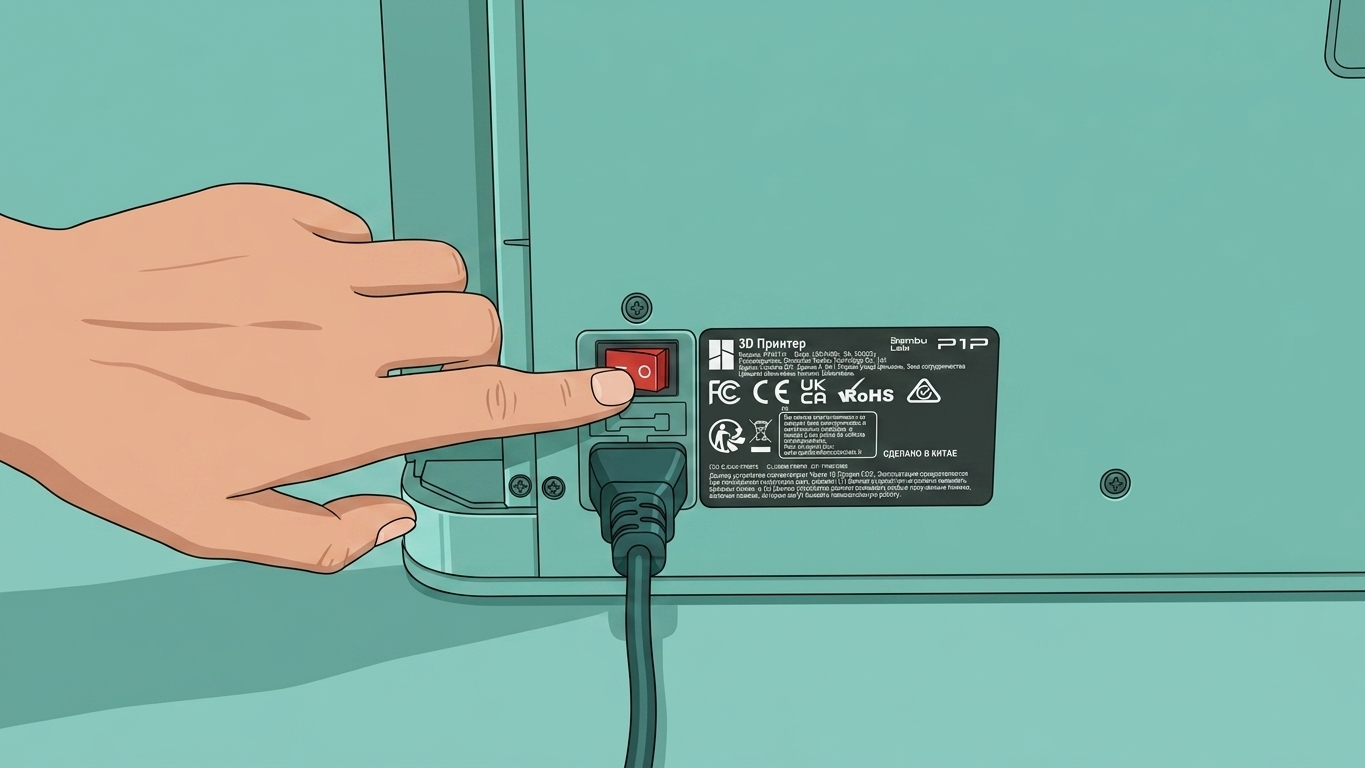

Шаг 1 - Выключите переключатель питания и отключите питание. Снимите заднюю панель.

Снимите металлическую заднюю панель, обратившись к содержимому,

• Руководство по установке задней панели P1P,
• Руководство по установке металлической задней панели P1S,

Шаг 2 - Удалите дополнительный желоб (необязательно).

Высоко рекомендуется следовать этому руководству по удалению дополнительного желоба, чтобы создать больше места для работы.

Открутите винты, расположенные с каждой стороны дополнительного желоба. После этого извлеките дополнительный желоб.

Шаг 3: Подключите питание, включите переключатель питания и наблюдайте, горит ли зеленый индикатор на блоке питания 24В непрерывно (не горит или постоянно мигает указывает на аномалию).

• Руководство по замене платы питания.

Если зеленый индикатор горит непрерывно, что означает, что блок питания работает нормально, вы можете пропустить шаг 4 и начать проверку со шага 5 второй части.

Шаг 4 - Если зеленый индикатор не горит или мигает, пожалуйста, снова выключите принтер.

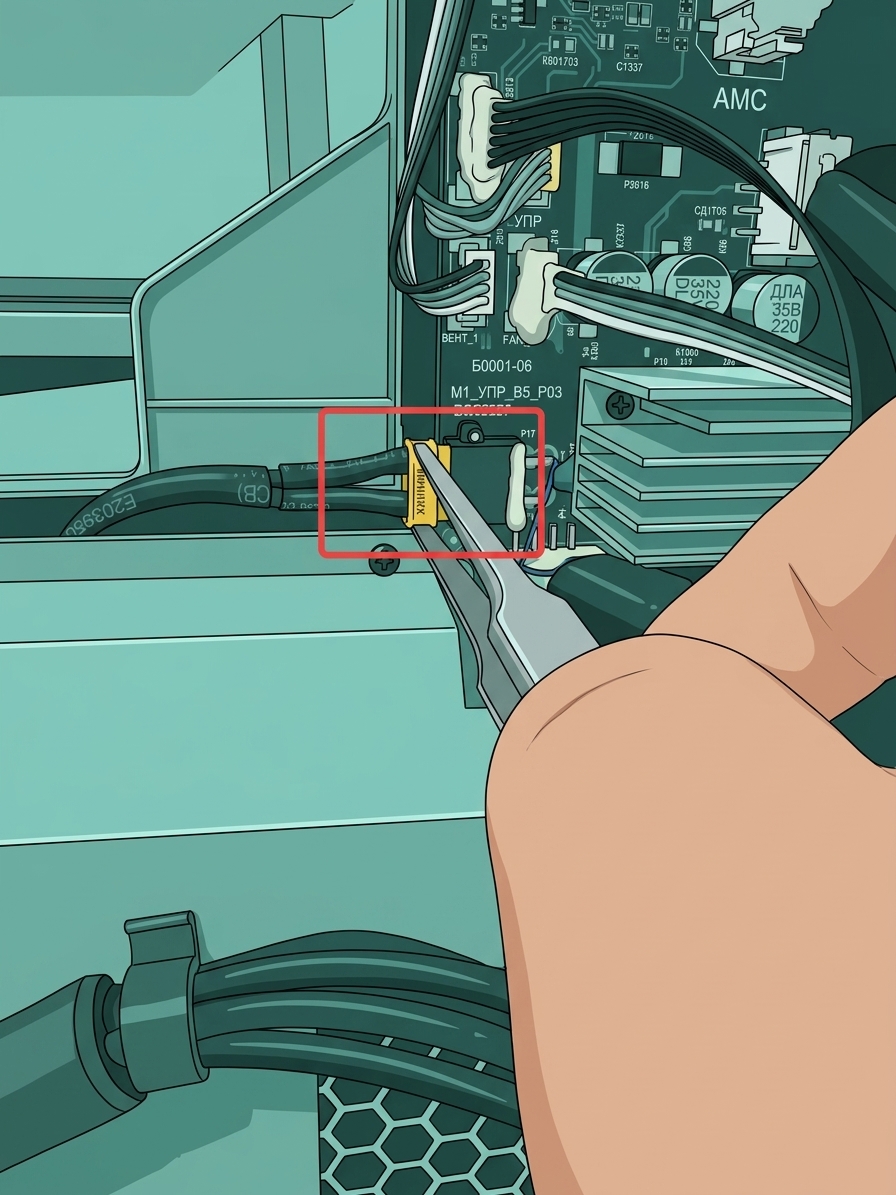

Затем аккуратно используйте пинцет, чтобы отключить разъем входа 24В на плате MC. Перезапустите принтер и снова проверьте статус индикатора на блоке питания 24В.

Предположим, что зеленый индикатор остается негорящим или мигает даже после отключения разъема входа 24В от платы MC. В этом случае это указывает на то, что сам блок питания неисправен и требует замены. Это связано с тем, что, отключив вход 24В на основную плату, вы изолировали основную плату и последующие цепи от блока питания. Следовательно, неисправность, скорее всего, исходит от самого блока питания.

С другой стороны, после отключения разъема и включения переключателя питания индикатор на блоке питания непрерывно горит, что указывает на то, что блок питания не неисправен. Пожалуйста, продолжите следующие шаги для дальнейшего устранения неполадок.

3. Устраните неполадки в цепи на плате управления и определите неисправный компонент методом проб и ошибок, последовательно подключая и отключая различные части.

Если модуль питания работает нормально, проблема должна быть в одной из плат (скорее всего, TH, MC или AP) или в компоненте на этих платах (менее вероятно вентиляторы, нагреватели или моторы), имеющем короткое замыкание 24В, из-за чего происходит короткое замыкание всей системы. Поэтому нам нужно продолжить поиск неисправности.

Шаг 5: После выключения питания принтера подключите снова 24-вольтовый разъем питания на плате MC, упомянутый в шаге 4. Затем, по очереди, отключите кабель AP-MC (#9) и кабель печатающей головки (#10) на плате MC, как показано на схеме. Затем включите питание принтера и проверьте статус индикаторов платы MC.

• Руководство по замене платы MC

Отключение кабелей MC-AP и MC-TH позволяет изолировать влияние модулей AP и TH на плату MC. Это поможет нам определить, работает ли сам модуль MC нормально.

Если индикаторы на плате MC остаются неисправными после отключения кабелей MC-AP и MC-TH со стороны платы MC, это указывает на необходимость замены модуля MC.

Совет: Предполагая, что мы сузили проблему до модуля MC, корневая причина может быть в самой плате MC или компонентах на ней, таких как 24-вольтовый мотор или вентилятор. Но статистически проблема скорее всего в самой плате MC. Чтобы упростить шаги устранения неполадок, я включу метод изоляции проблем с платой MC и её компонентами (шаг 8) в конце этой статьи, вместо того чтобы подробно описывать его на этом шаге.

Если индикаторы на плате MC возвращаются в норму после отключения кабеля MC-AP со стороны платы MC, и индикаторы TH также возвращаются в норму, это указывает на то, что только модуль AP неисправен, и проблема может быть в плате AP, кабеле MC-AP или компоненте на плате AP, вызывающем короткое замыкание. В этом случае вам нужно продолжить устранение неполадок согласно шагу 6.

Если индикаторы на плате MC возвращаются в норму после отключения кабеля MC-TH со стороны платы MC, и индикаторы AP также возвращаются в норму, это указывает на то, что только модуль TH неисправен, и проблема может быть в плате TH, кабеле печатающей головки или компоненте на плате TH, таком как нагреватель хотенда, охлаждающий вентилятор или мотор, вызывающем короткое замыкание. В этом случае вам нужно продолжить устранение неполадок согласно шагу 7.

Шаг 6: Если после шага 5 проблема была локализована в модуле AP, то есть плате AP, кабеле MC-AP или компоненте на плате AP, таком как светодиод камеры, экран или камера, то нам нужно продолжить подключать и отключать части, чтобы изолировать конкретный неисправный компонент.

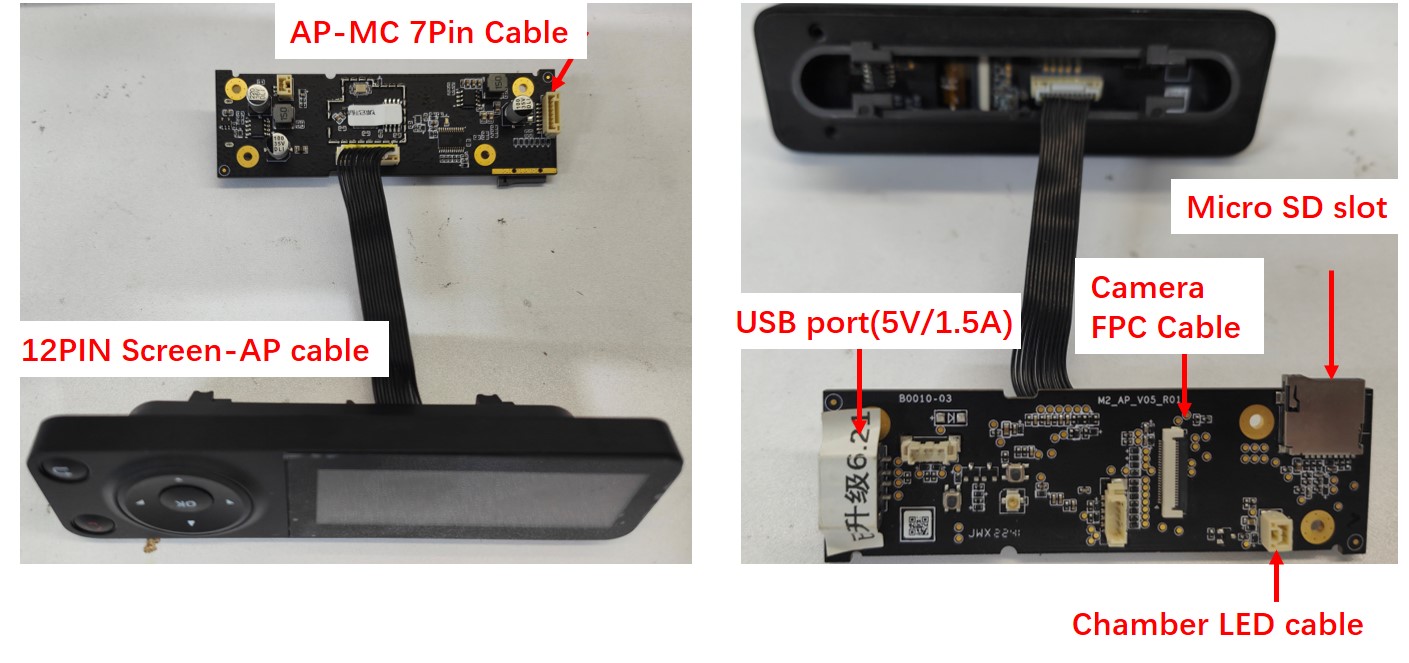

После выключения питания принтера подключите снова кабель MC-AP со стороны платы MC, затем по очереди отключите другие разъемы на плате AP, включая 12-контактный кабель дисплея, FPC камеры и кабель светодиода камеры. Обратите внимание, что каждая операция подключения и отключения должна выполняться при выключенном питании. После завершения отключений включите питание принтера и наблюдайте за статусом индикаторов цепи.

Обе стороны имеют интерфейсы

• Руководство по замене платы AP

Если индикаторы AP остаются неисправными после отключения 12-контактного кабеля дисплея, FPC камеры и кабеля вспомогательного освещения на плате AP, это указывает на то, что плату AP или сам кабель MC-AP необходимо заменить.

Если индикаторы на платах MC, TH и AP возвращаются в норму после отключения 12-контактного кабеля дисплея, FPC камеры и кабеля светодиода камеры на плате AP, это означает, что плата AP и кабель MC-AP работают нормально. Это предполагает, что проблема может быть в этих компонентах на плате AP, вызывающих короткое замыкание.

В этом случае вам нужно осторожно подключить эти разъемы (12-контактный кабель дисплея, FPC камеры, кабель вспомогательного освещения) на плате AP по очереди при выключенном питании, чтобы определить конкретный компонент, вызывающий короткое замыкание. Если индикатор AP становится неисправным после подключения конкретного из них, этот компонент необходимо заменить.

Шаг 7: Если после шага 5 проблема была локализована в модуле TH, то есть плате TH, кабеля печатающей головки или компонента на плате TH, такого как нагреватель, охлаждающий вентилятор или мотор, то нам нужно продолжить подключать и отключать части, чтобы изолировать конкретный неисправный компонент.

После выключения питания принтера подключите снова кабель MC-TH со стороны платы MC, затем по очереди отключите другие разъемы на плате TH, включая плату датчика Холла экструдера, передний корпус, вентилятор хотенда, термистор и нагреватель хотенда, а также мотор экструдера. Обратите внимание, что каждая операция подключения и отключения должна выполняться при выключенном питании.

После завершения отключений включите питание принтера и наблюдайте за статусом индикаторов цепи.

• Руководство по замене печатных плат и плат печатающей головки

Предположим, что после отключения разъемов #7, #8 (при сохранении кабеля MC-TH, также известного как кабель печатающей головки), индикаторы на платах MC, AP и TH остаются неисправными. В этом случае сборка платы TH и кабель печатающей головки необходимо заменить.

Если после отключения разъемов #7, #8 (при сохранении кабеля MC-TH), индикаторы на платах MC, AP и TH возвращаются в норму, это означает, что компонент на плате TH мог вызвать короткое замыкание.

В этом случае вам нужно осторожно подключить эти разъемы (#2, #3, #4, #5, #7, #8) на плате TH по очереди при выключенном питании, чтобы определить конкретный компонент, вызывающий короткое замыкание. Если индикатор TH становится неисправным после подключения конкретного из них, этот компонент должен быть заменен.

Шаг 8: Как упоминалось ранее, если проблема была локализована в модуле MC, замена платы MC с наибольшей вероятностью решит проблему. Однако, если вы хотите обеспечить 100% уверенность, вы можете продолжить проверять компоненты 24В на плате MC по очереди, такие как мотор, вентиляторы и разъемы для платы интерфейса AMS.

Если после отключения всех компонентов на плате MC (включая #1, #2, #3, #4, #5, #6, #7, #8, #9, #10, #11), индикаторы на плате MC все еще не загораются, то мы можем быть достаточно уверены, что сама плата MC неисправна.

Руководство по замене платы MC

С другой стороны, если после отключения всех компонентов на плате MC (включая #1, #2, #3, #4, #5, #6, #7, #8, #9, #10, #11) индикаторы на плате MC вернутся в нормальное состояние, это означает, что один из компонентов на плате MC мог вызвать короткое замыкание.

В этом случае вам необходимо аккуратно подключать эти разъемы (включая #1, #2, #3, #4, #5, #6, #7, #8, #9, #10, #11) на плате MC по одному при выключенном питании, чтобы определить конкретный компонент, вызывающий короткое замыкание. Если после подключения конкретного разъема индикатор MC становится ненормальным, этот компонент необходимо заменить.

На этом этапе следует уделить особое внимание моторам, вентиляторам (вспомогательный вентилятор, вентилятор регулятора температуры камеры и вентилятор платы MC) и плате интерфейса AMS на плате MC. Эти устройства питаются от 24В и с большей вероятностью могут вызвать короткое замыкание в цепи.

Надеемся, что предоставленное подробное руководство было полезным и информативным.

Для обеспечения безопасного и эффективного выполнения, если у вас есть какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем обратиться в службу технической поддержки перед началом операции. Мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.Нажмите здесь, чтобы открыть новый тикет на нашей странице поддержки.
