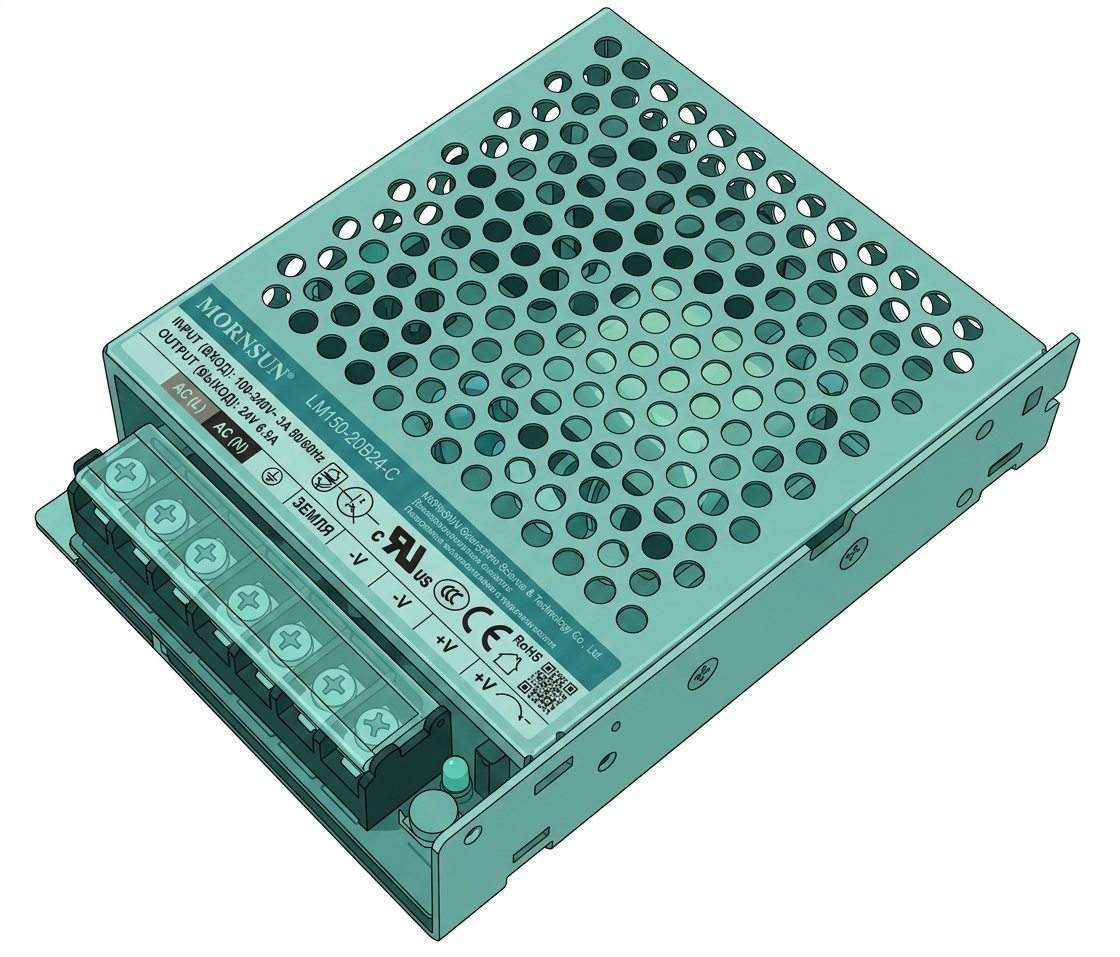

Модуль питания представляет собой преобразователь переменного тока в постоянный с входным напряжением 100-240В и выходным 24В. Он обеспечивает питание всего принтера, за исключением нагреваемого стола.
Когда использовать
Когда вы уверены, что блок питания не работает, или компоненты на плате модуля питания сгорели.
Необходимые инструменты и материалы
Новый модуль питания
Шестигранный ключ H1.5 и H2.0
Крестовая отвертка.
Предупреждение о безопасности и состояние устройства перед началом работы
Выключите питание и отсоедините шнур питания от розетки.
Руководство по разборке
Шаг 1 - Отсоедините шнур питания
Отсоедините шнур питания от розетки.
Шаг 2 - Открутите винты
ПРИМЕЧАНИЕ: В этой процедуре участвует много винтов. Пожалуйста, подпишите их и разложите по отдельным группам, чтобы избежать проблем.
Удалите 10 винтов и 4 винта с задней крышки, показанной на картинке. Есть 2 типа винтов, поэтому держите их отдельно и помните, куда какие идут.
Шаг 3 - Снимите заднюю крышку
Снимите заднюю крышку, сначала разблокируйте узлы натяжения ремня с левой стороны, а затем с правой, чтобы избежать застревания.
purge-chute">Шаг 4 - Снимите трубку для очистки
Удалите 2 винта и снимите трубку для очистки.
Примечание: В наших новых принтерах есть дополнительный винт с левой стороны желоба для промывки, который можно открутить с помощью шестигранного ключа H2.0.

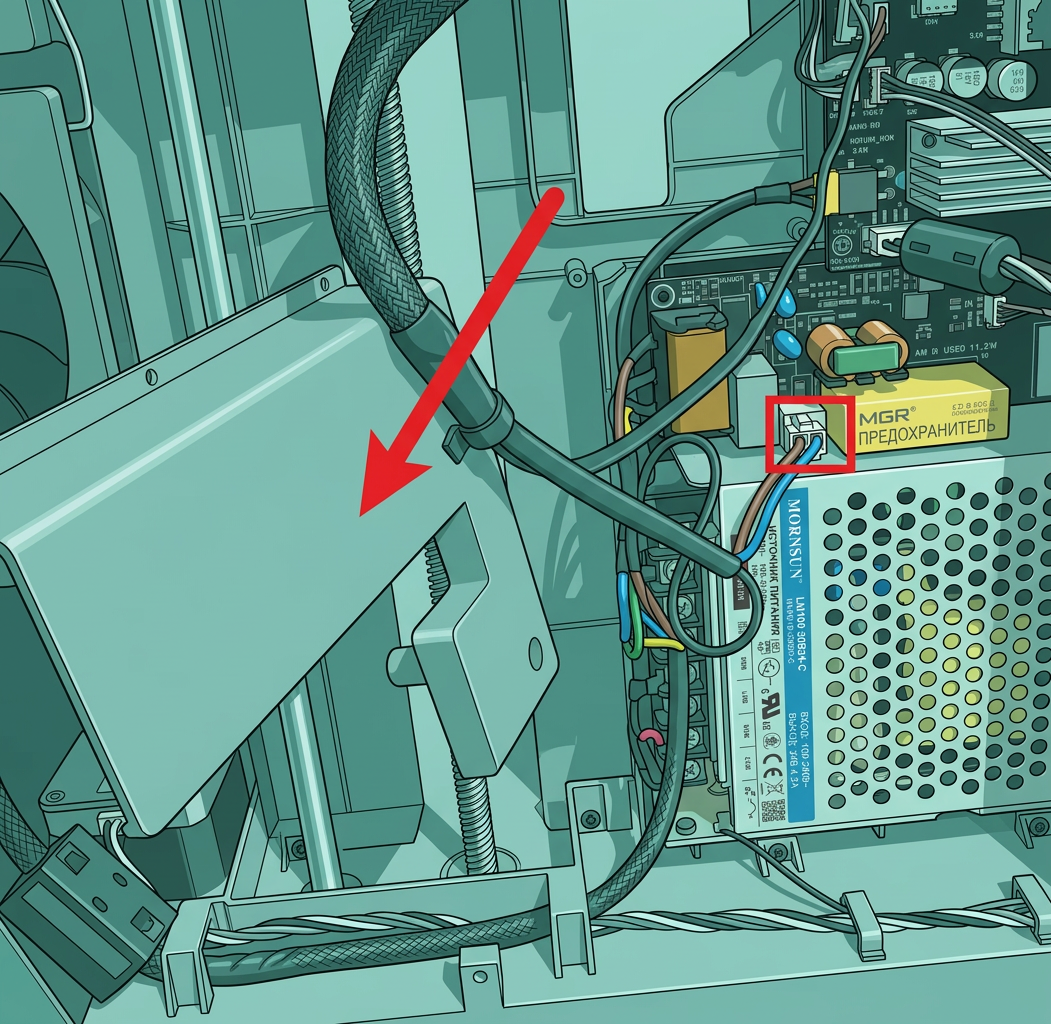

Шаг 5 - Снять защитную крышку

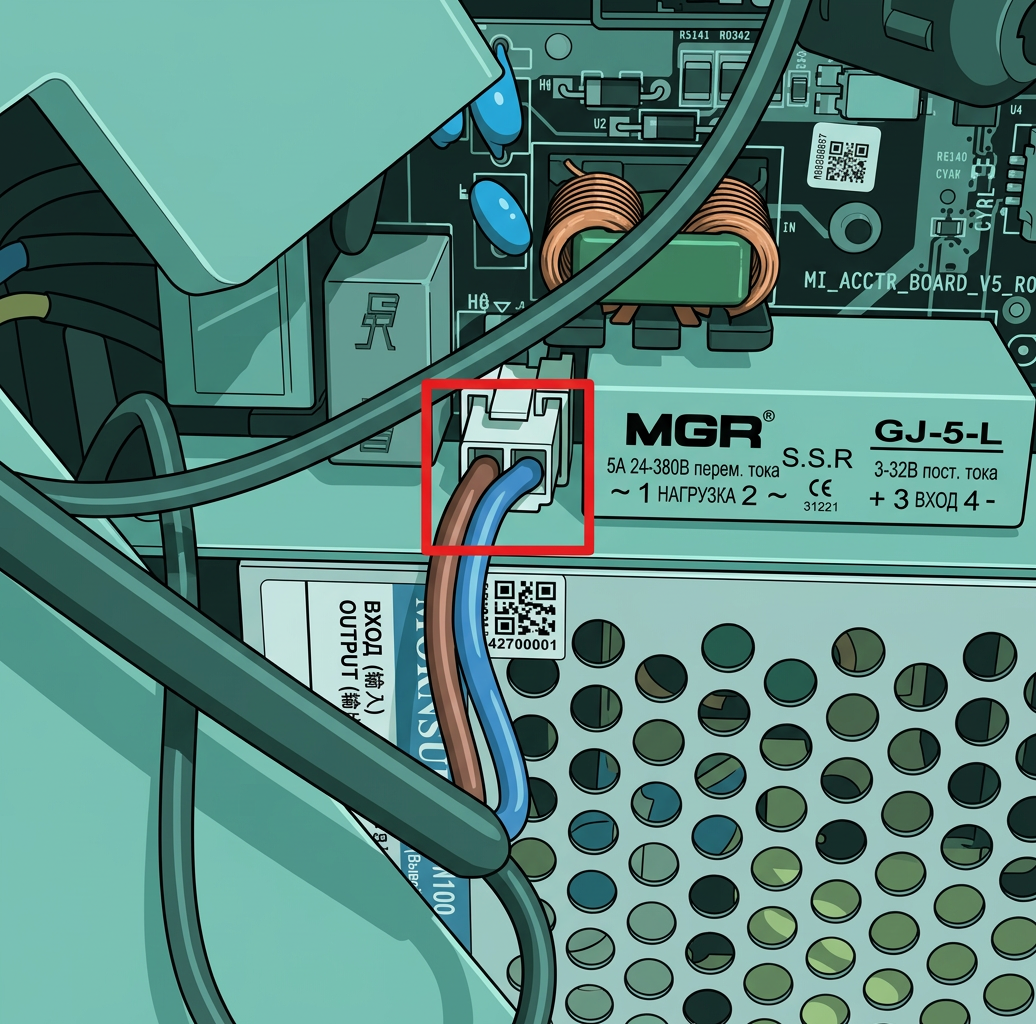

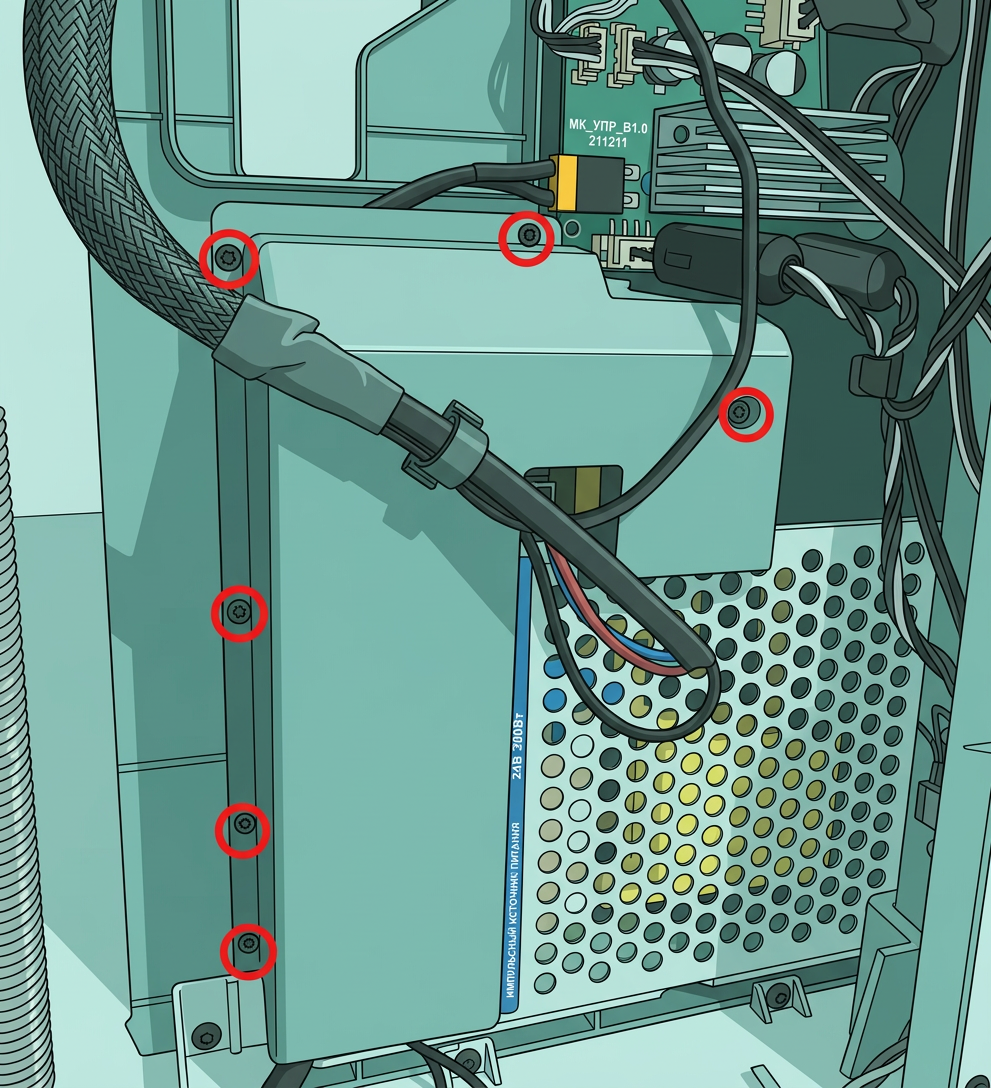

Открутите 6 винтов, отодвиньте защитную крышку блока питания в сторону и отсоедините кабель питания нагреваемой платформы.

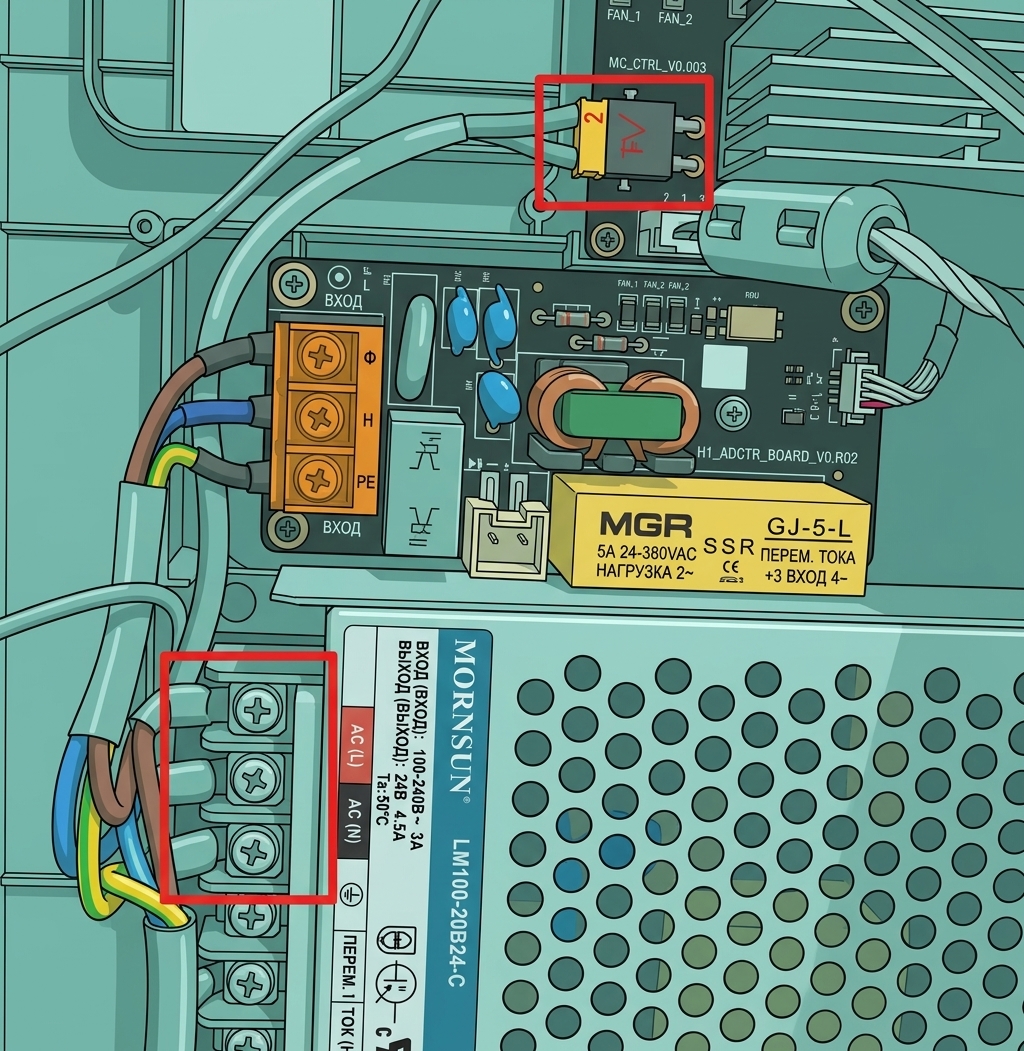

Шаг 6 - Отсоединить кабели
Откройте крышку интерфейса, ослабьте 3 винта, чтобы снять 3 кабеля, и отсоедините кабель питания платы MC.

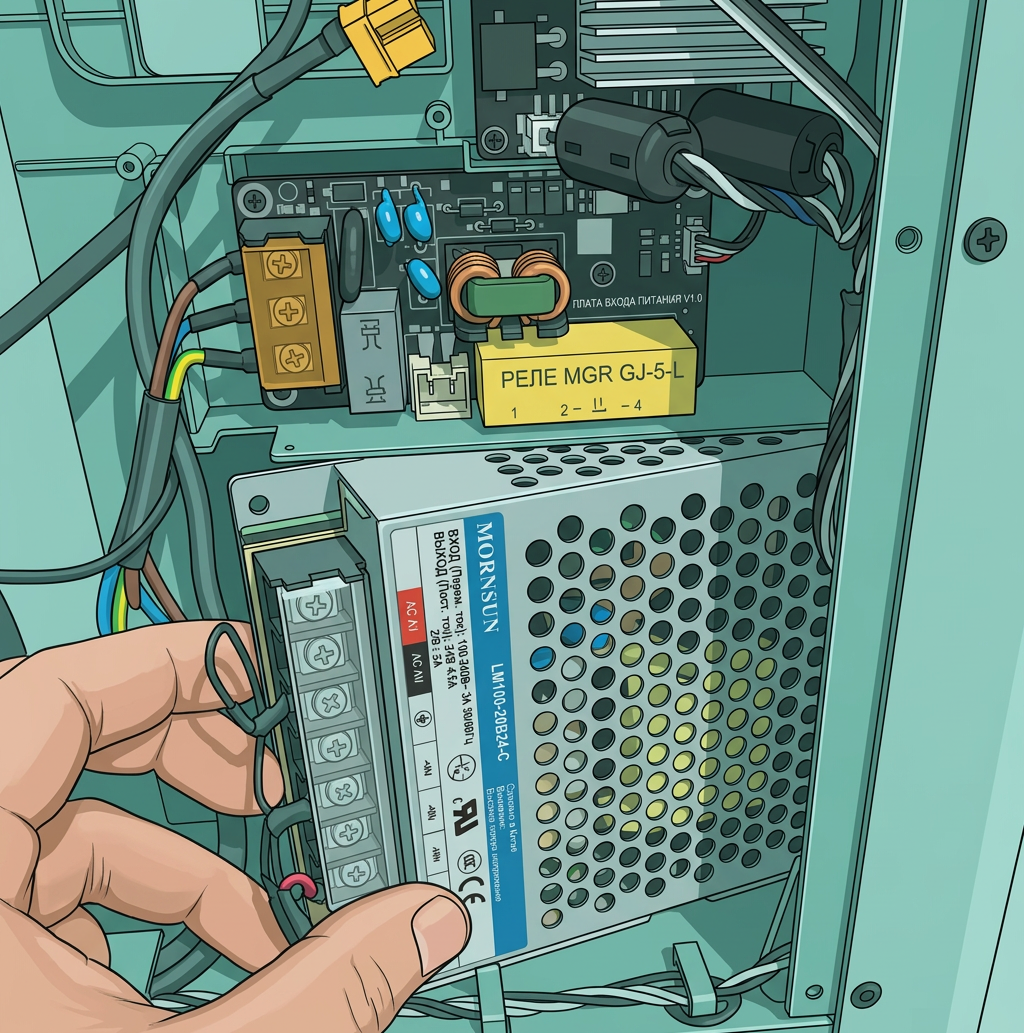

Шаг 7 - Снять блок питания
Открутите 2 винта, затем снимите блок питания.

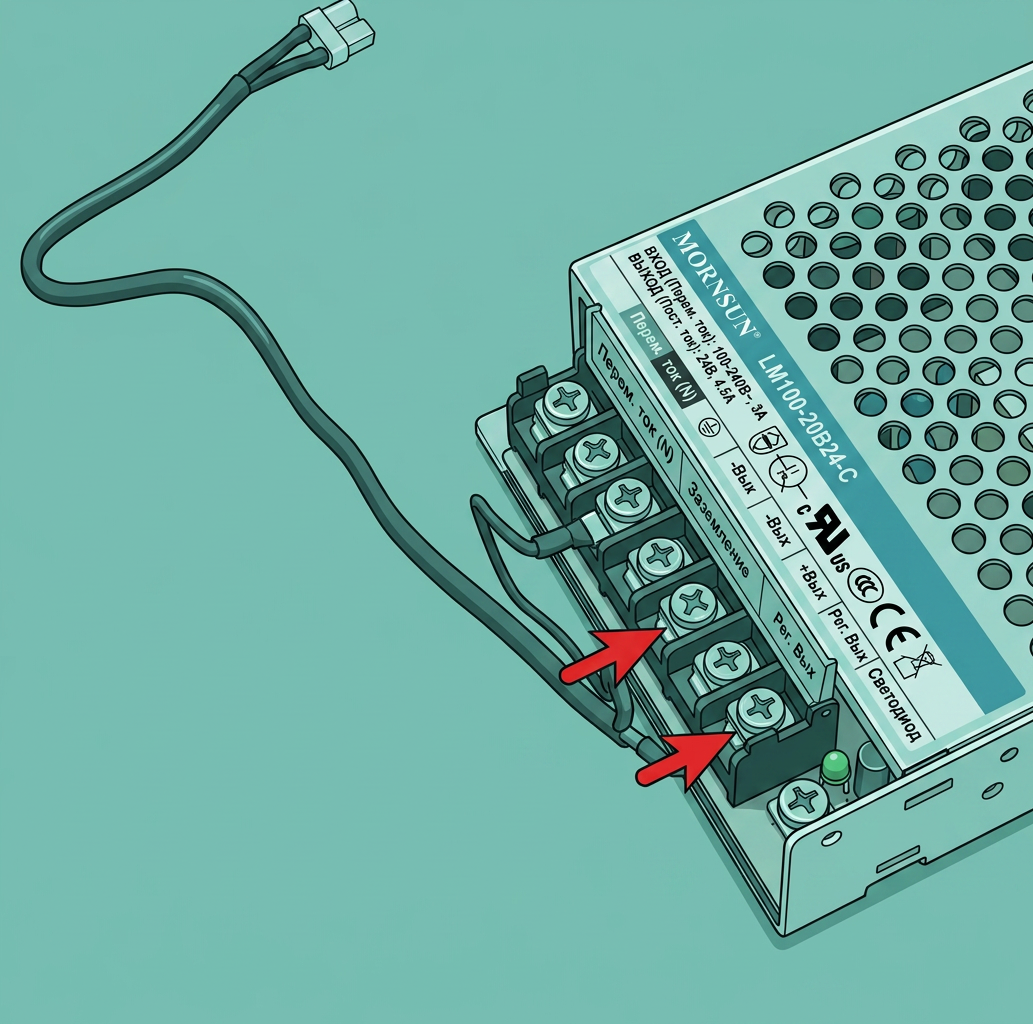

Шаг 8 - Отсоединить кабель питания платы MC
Ослабьте 2 винта, показанные на рисунке, затем снимите кабель питания платы MC.

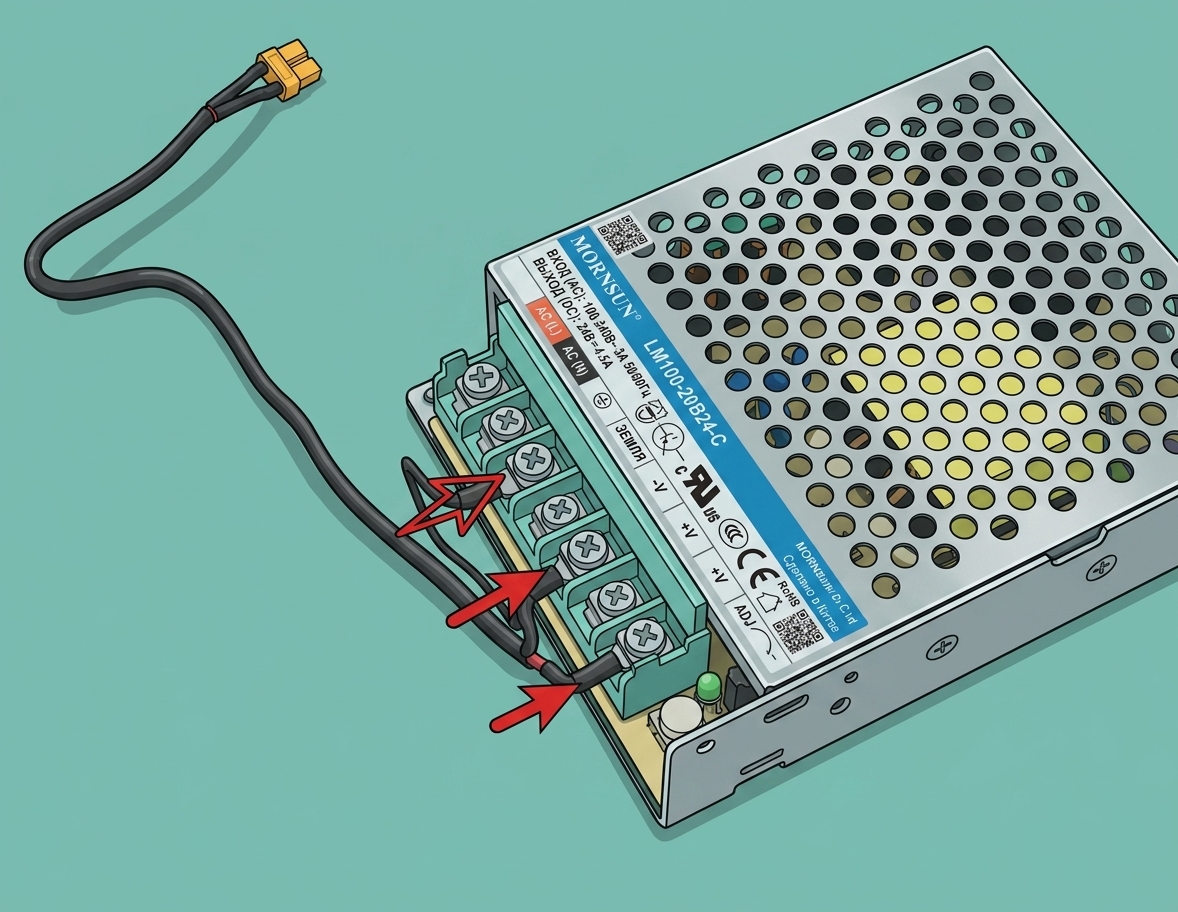

Шаг 9 - (Сборка) Подключить кабель питания платы MC
Подключите кабель питания платы MC к модулю силовой платы, закрепите 2 винта (1 винт оставьте ослабленным).
Руководство по сборке
Шаг 1 - Установить силовую плату
Установите модуль силовой платы на внутреннюю панель, закрепите 2 винта (1 винт с заземляющим проводом).

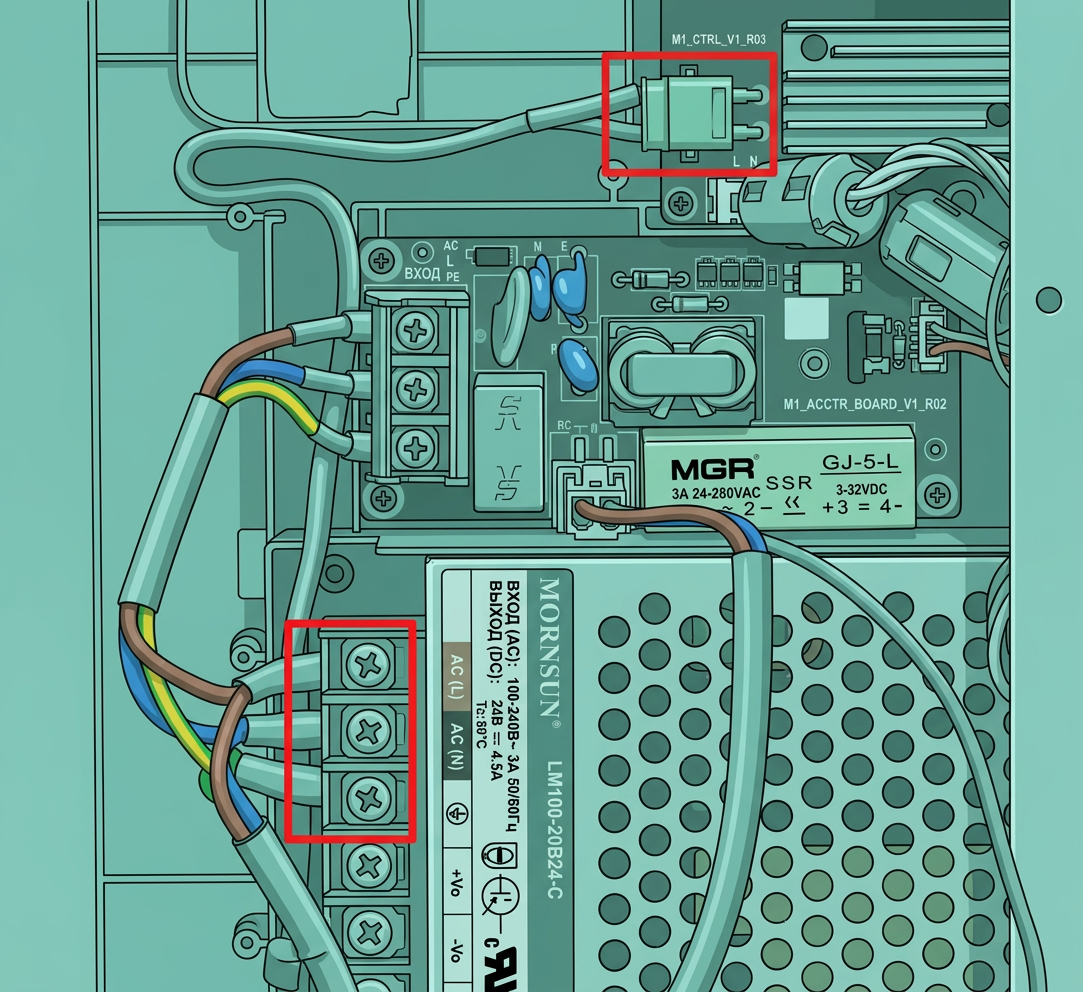

Шаг 2 - Подключить кабели
Подключите 3 кабеля, закройте крышку интерфейса и подключите кабель питания к разъему на плате MC. Подключите кабель питания нагреваемой платформы.
Шаг 3 - Установить защитную крышку
Установите защитную крышку блока питания и закрепите 6 винтов.
Шаг 4 - Установить желоб для промывки
Установите желоб для промывки, обратите внимание на защелки с обеих сторон, закрепите 2 (или 3) винта.
Шаг 5 - Установка задней крышки
Сначала пропустите трубку через кронштейн и порт натяжения ремня с правой стороны, затем установите заднюю крышку.
Шаг 6 - Закрепление винтов
Закрутите заднюю панель обратно. Обратите внимание на различные типы используемых винтов (10 и 4, как показано ниже).
Как проверить успешность завершения

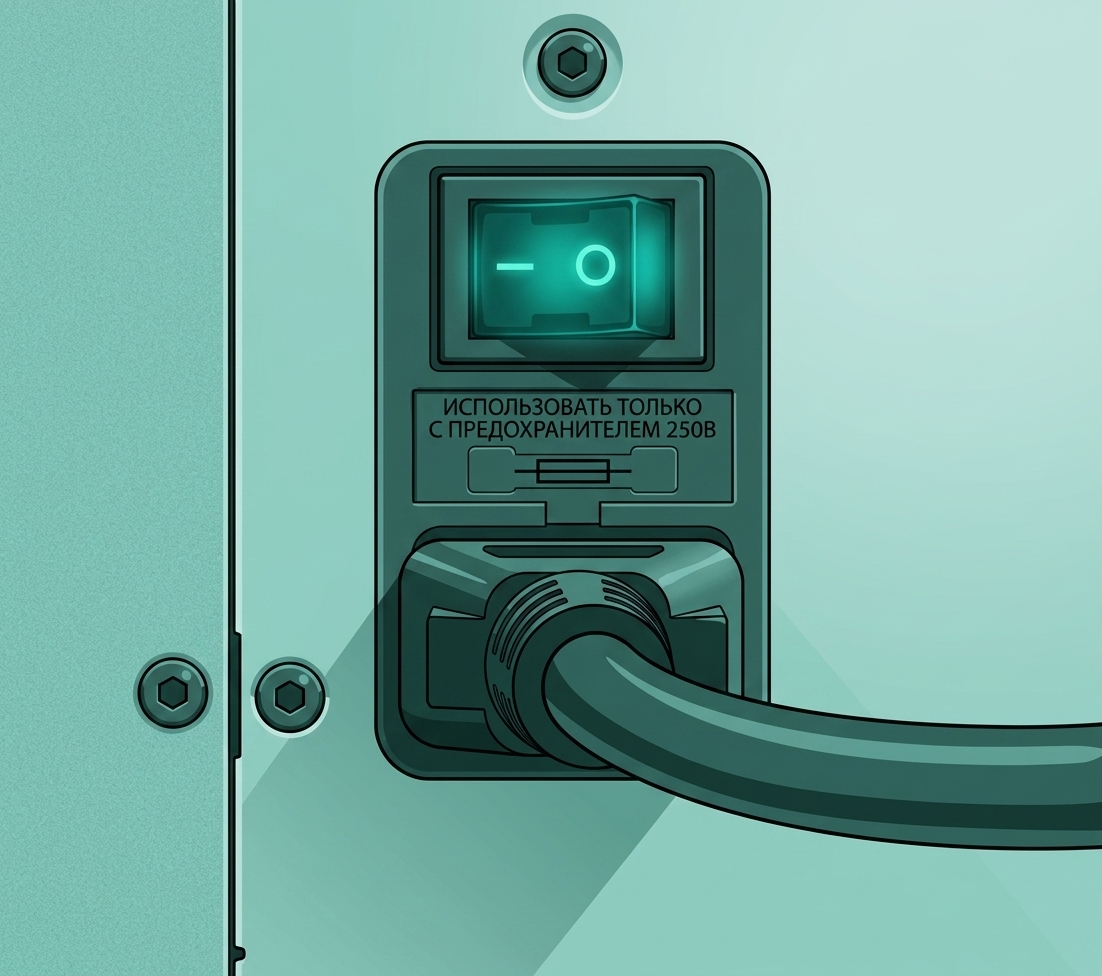

Подключите сетевой кабель и включите питание. Используйте экран LCD и запустите самодиагностику. Если ошибок не возникнет, замена завершена успешно.
В противном случае проверьте все соединения и попробуйте снова. Если проблемы сохраняются, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
Надеемся, что предоставленное подробное руководство было полезным и информативным. Если это руководство не решит вашу проблему, пожалуйста, подайте технический тикет, мы ответим на ваши вопросы и окажем помощь. Если у вас есть какие-либо предложения или отзывы об этой Wiki, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
