Плата управления серии P

MC-плата серии P

MC означает Machine Controller (контроллер машины), это устройство, управляющее всеми движущимися частями принтера.

Существуют различия в радиаторах MC-плат для P1P и P1S, но сами платы одинаковы.

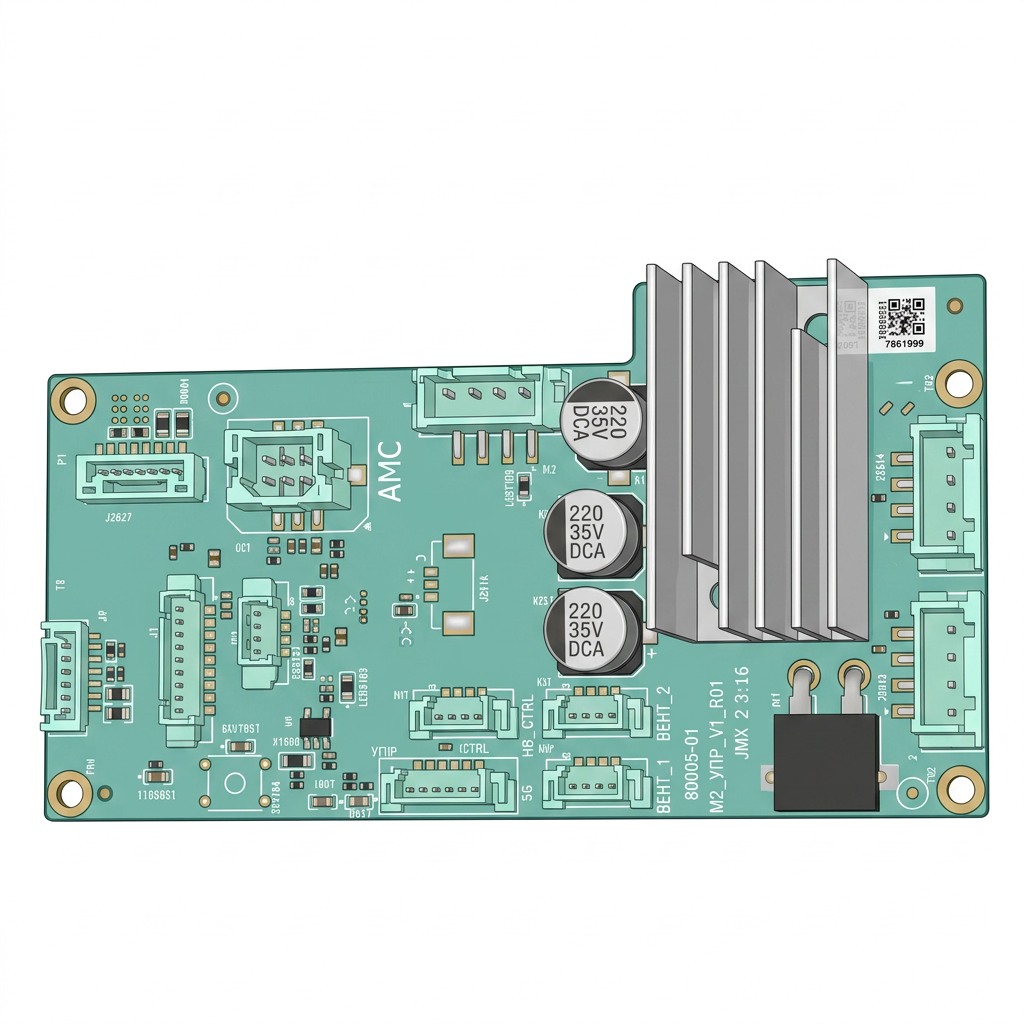

	MC-плата для P1S

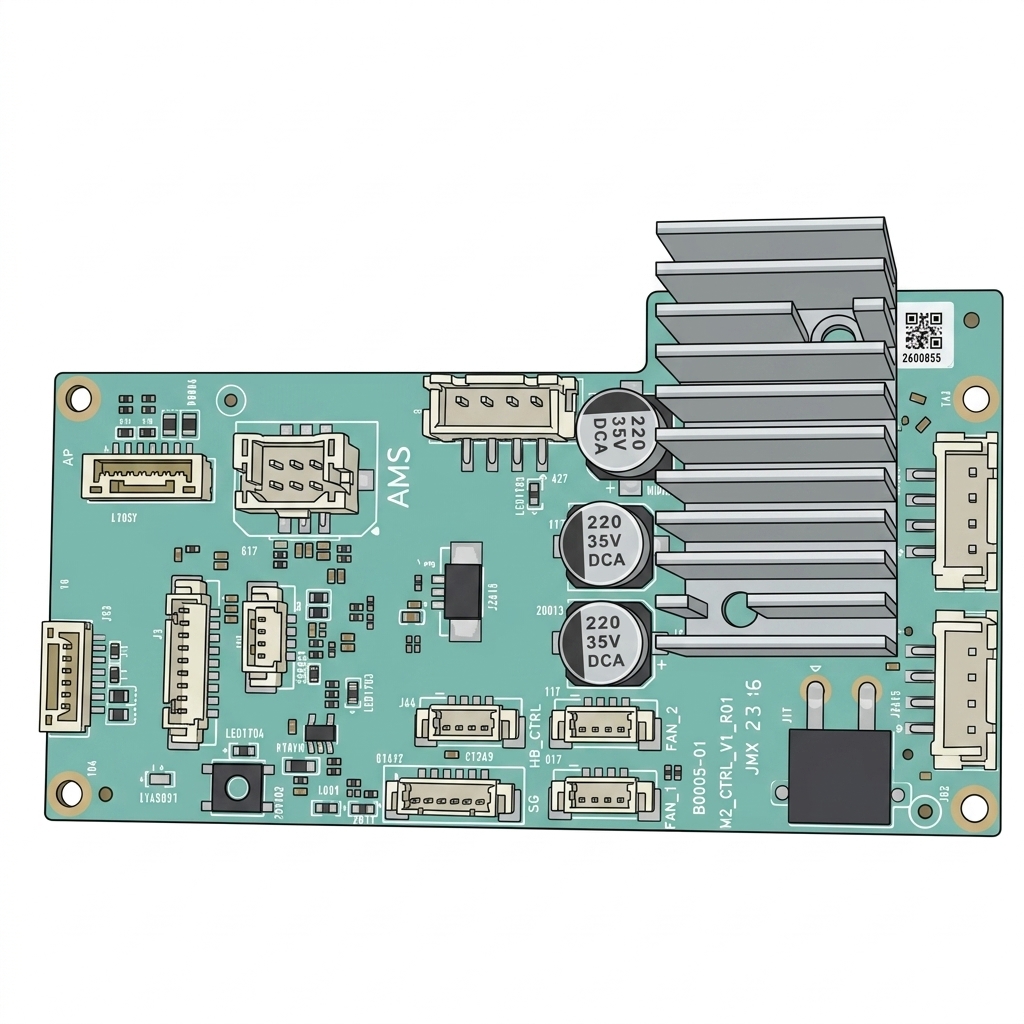

Плата P1P имеет радиатор вертикальной ориентации для помощи естественному конвекционному охлаждению при использовании без вентилятора, тогда как радиатор P1S имеет горизонтальную ориентацию для бокового охлаждения вентилятором MC. Оба радиатора будут работать аналогично при включенном боковом вентиляторе.

Обратите внимание!

1. Если вы получили MC-плату в состоянии, показанном на картинке ниже (без термопасты), пожалуйста, обратитесь к Дополнению 1 этой вики-страницы для повторного использования оригинального радиатора.

2. Если вы хотите заменить радиатор оригинальной MC-платы P1S на новую MC-плату, пожалуйста, обратитесь к Дополнению 2 этой вики-страницы для повторного использования оригинального радиатора.

Инструменты

Шестигранный ключ H2.0/1.5

Пинцет

Силиконовый клей

Предупреждение о безопасности

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживаниюпринтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и созданию опасной ситуации.

При выполнении технического обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому необходимовыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Выполняя это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.

Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей Странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Удалите неисправную MC-плату

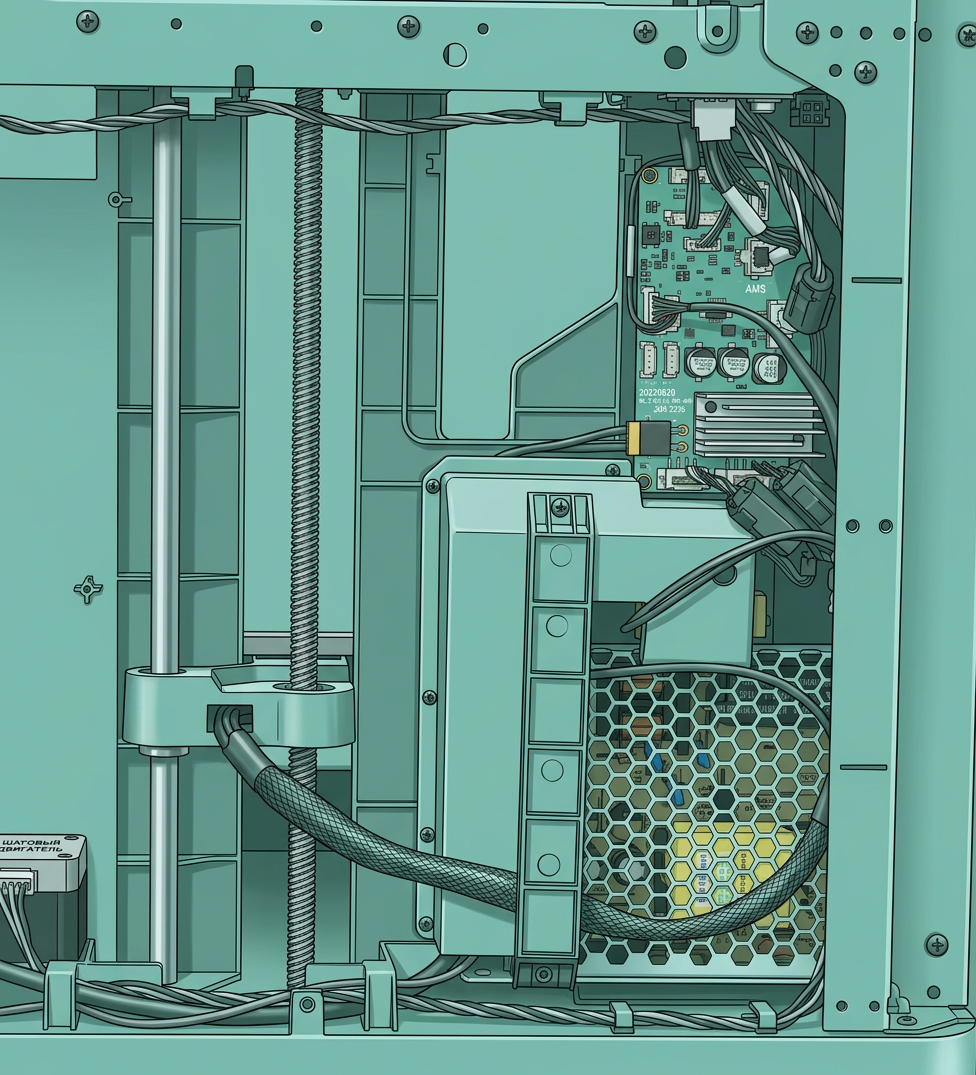

Шаг 1 - Удалите лишний желоб

См. соответствующий контентЛишнего желоба(Для P1P) &Замены задней металлической панели для P1Sдля удаления задней панели и лишнего желоба.

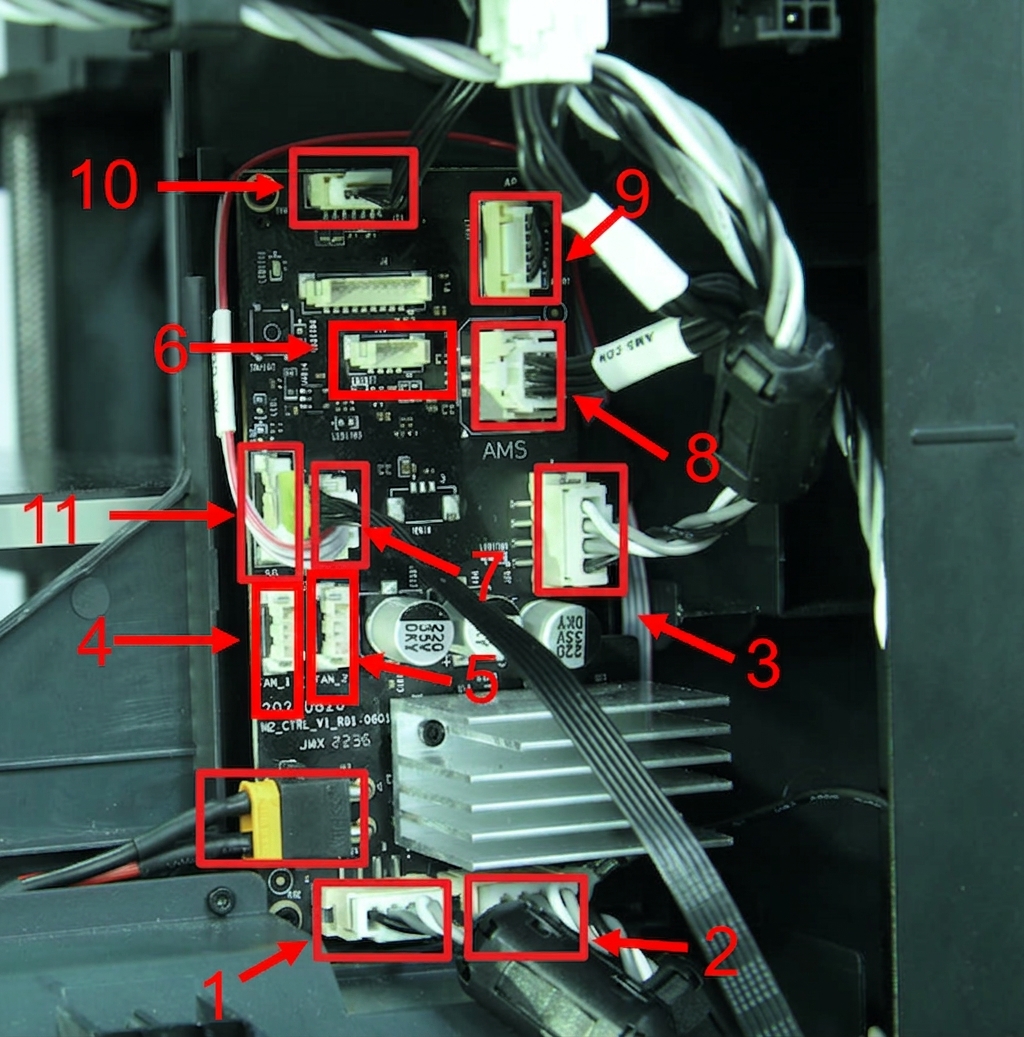

Шаг 2 - Отключите кабели

Чтобы отключить все кабели от MC-платы, начните с удаления кабеля сигнала стола. Имейте в виду, что этот кабель может быть закреплен силиконовым клеем, поэтому его, возможно, придется очистить перед тем, как его можно будет легко удалить. После удаления кабеля сигнала стола продолжите отключение остальных кабелей от MC-платы.

Шаг 3 - Извлечение платы MC

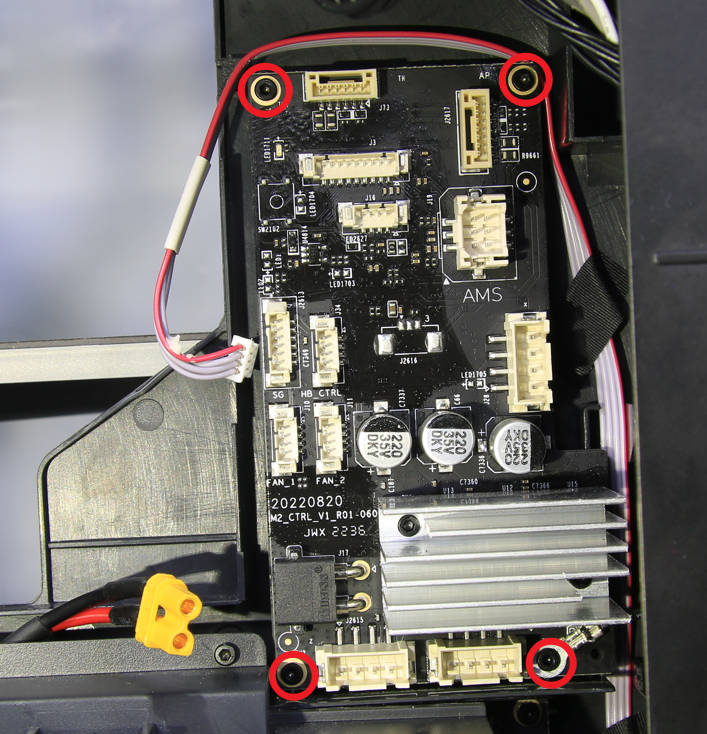

Для извлечения платы MC используйте шестигранный ключ H1.5, чтобы открутить четыре винта, удерживающие её. После удаления всех винтов плату MC можно извлечь.

Установка новой платы MC

Шаг 1 - Установка платы MC

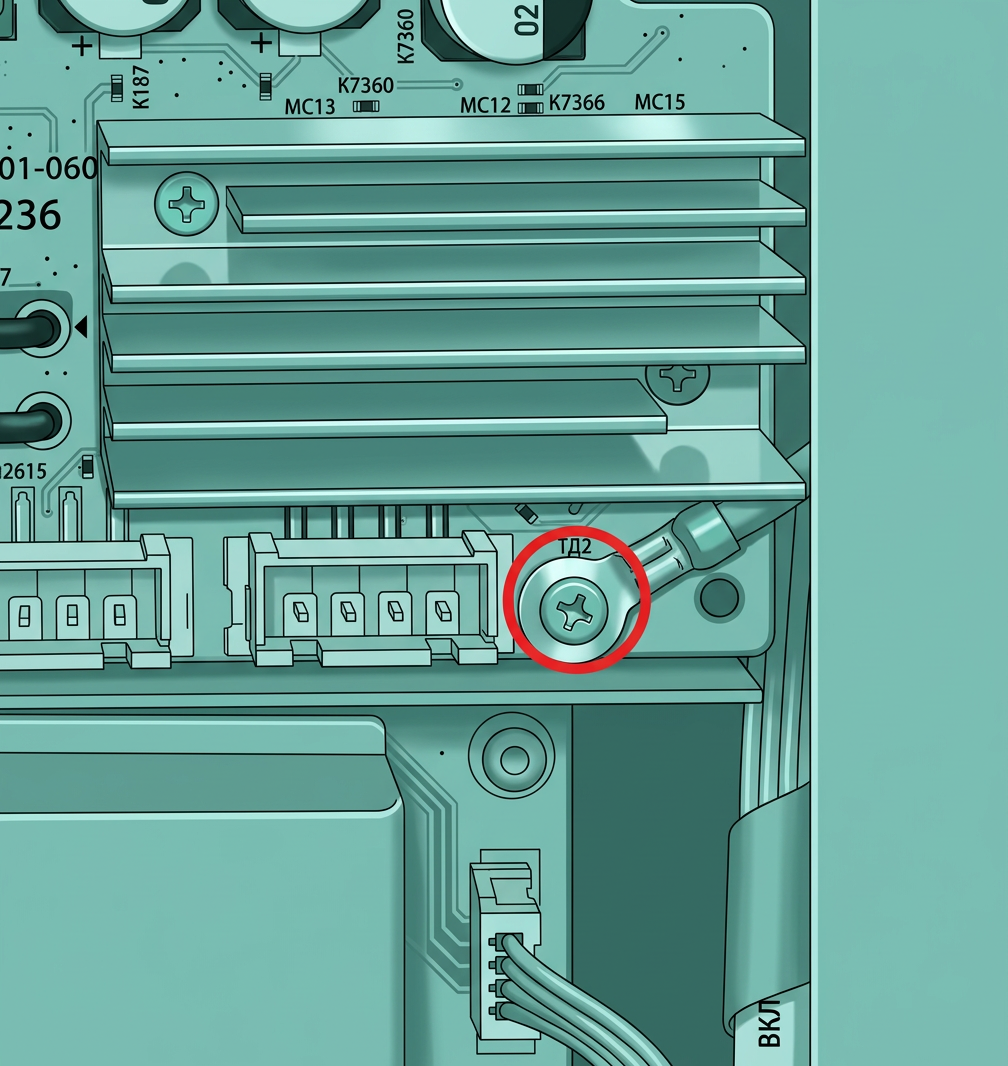

Для установки платы MC поместите её на внутреннюю полку и закрепите четырьмя винтами.	Обратите особое внимание на винт в нижнем правом углу, так как он также используется для фиксации заземляющего кабеля. После затягивания всех винтов плата MC должна быть надёжно закреплена на внутренней полке.

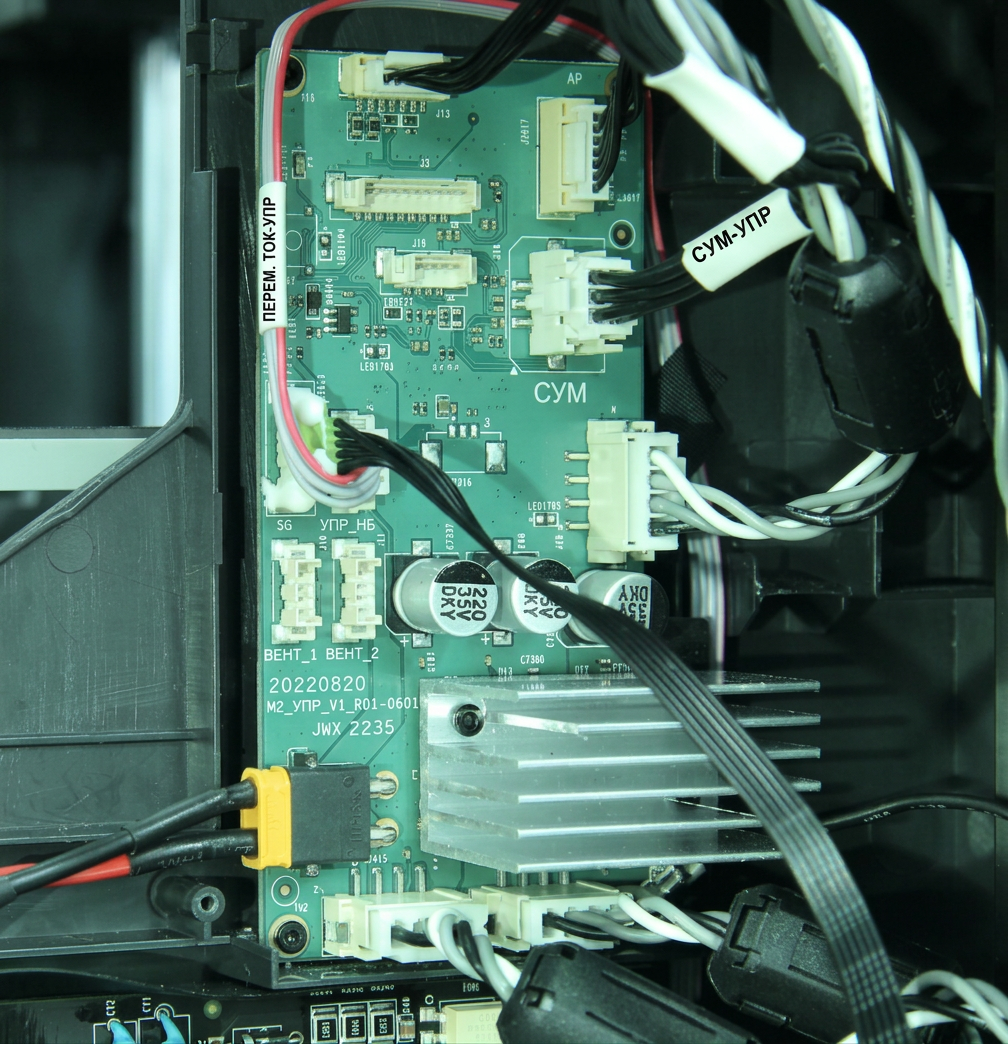

Шаг 2 - Подключение кабелей

Для завершения установки платы MC начните с подключения кабеля сигнала нагревательного стола. После установки нанесите силиконовый клей для усиления соединения.	Затем подключите остальные кабели к плате MC и убедитесь, что все соединения надёжны. После того как всё установлено, убедитесь, что все соединения выполнены.

Шаг 3 - Сборка принтера

(Для P1P) Обратитесь к соответствующему содержимомуОтвод лишней нитидля установки отвода лишней нити и задней панели.	(Для P1S) Обратитесь к соответствующему содержимомуЗамена задней панели из металла для P1Sдля установки задней панели.

Проверка функциональности

Для завершения настройки принтера подключите кабель питания. Затем включите принтер и запустите процесс калибровки устройства. Если калибровка прошла успешно, операция выполнена успешно.

Дополнение 1_Повторное использование радиатора P1P

Шаг 1 Снятие радиатора с неисправной платы MC

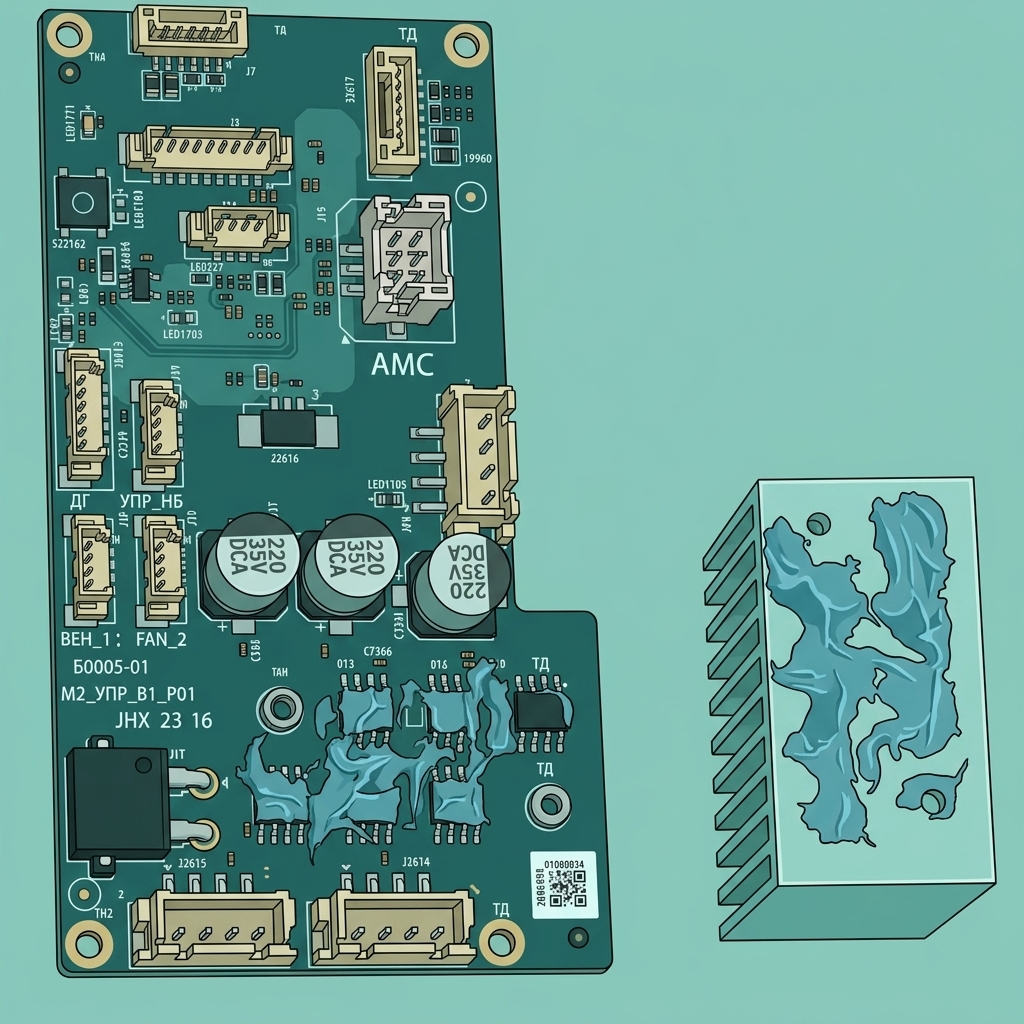

Удалите 2 винта	Отделите радиатор от неисправной платы MC, не удаляйте термопасту с радиатора

Шаг 2 Установка оригинального радиатора на новую плату MC

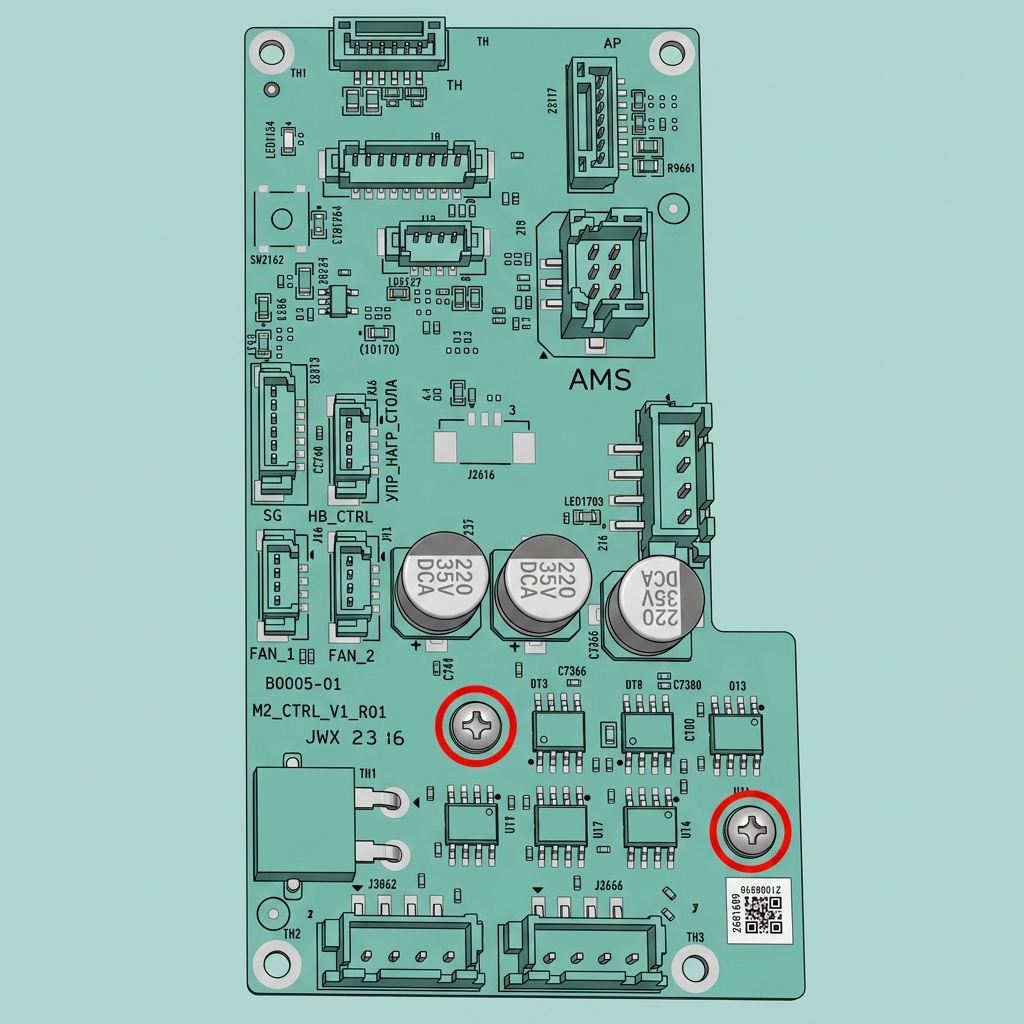

Снимите защитные плёнки с 2 штырей	Установите радиатор (с термопастой) на новую плату и закрепите 2 винтами.

Нанесите термопасту на новую плату, если у вас есть термопаста

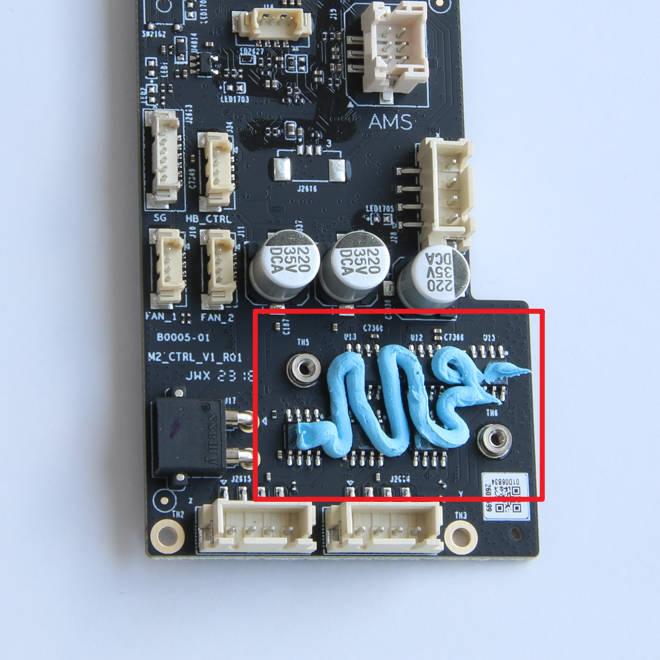

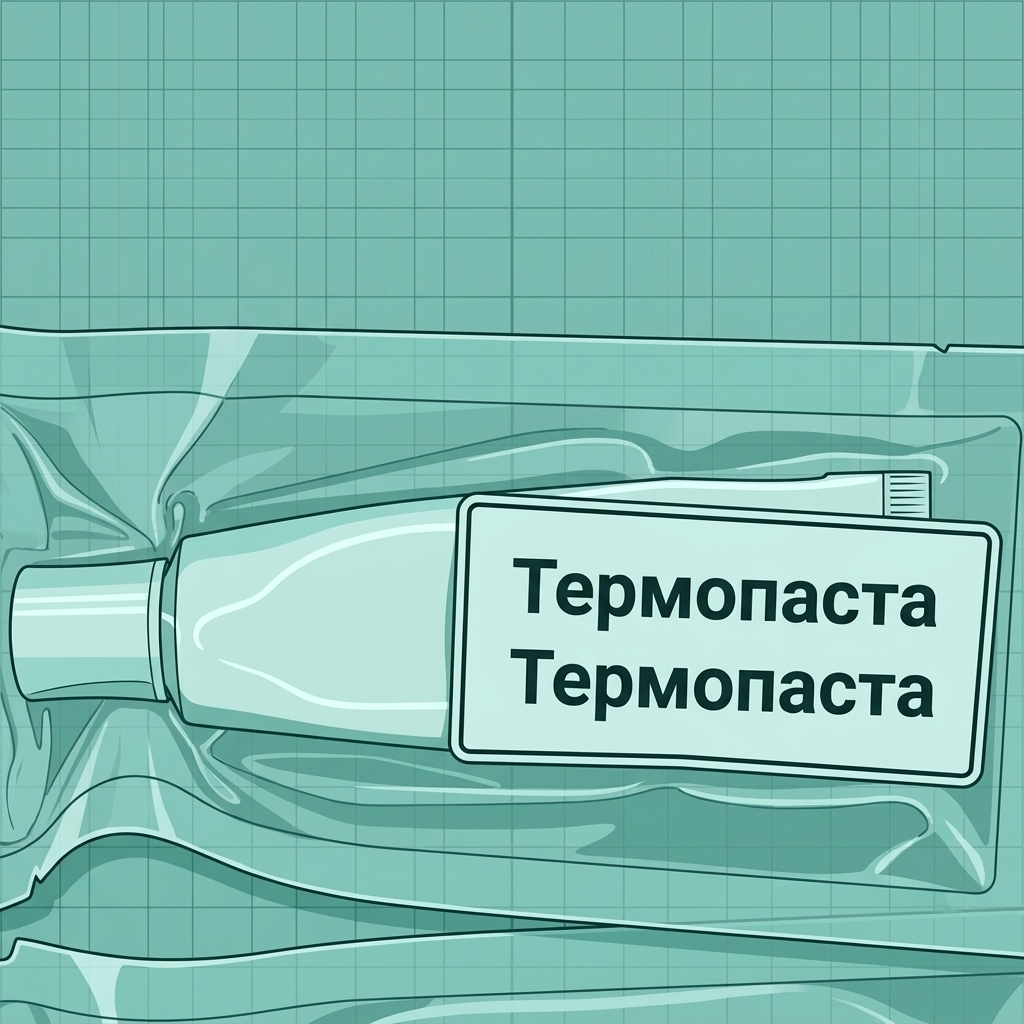

Термопаста (Синяя)	Нанесите термопасту на чипы драйверов

Дополнение 2_Повторное использование радиатора P1S

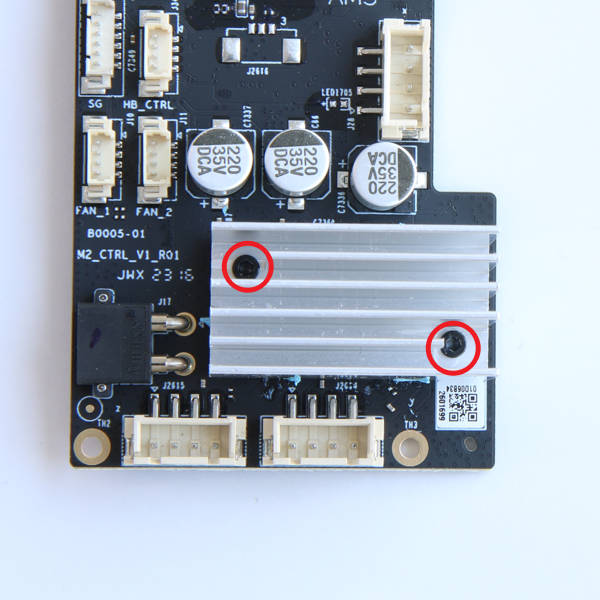

Шаг 1 Снятие радиатора с неисправной платы MC

Удалите 2 винта	Отделите радиатор от неисправной платы MC, не удаляйте термопасту с радиатора

Шаг 2 Снятие радиатора с новой платы MC

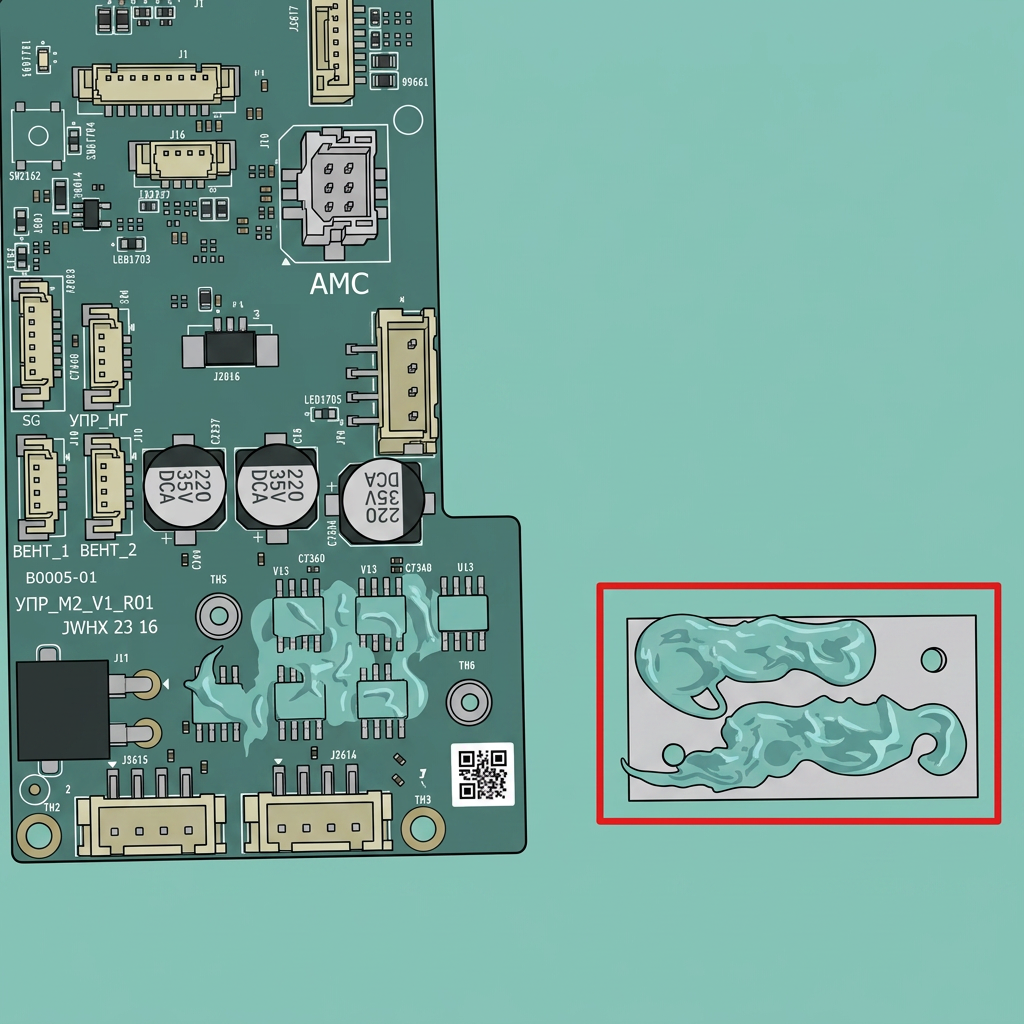

Удалите 2 винта	Отделите радиатор от новой платы MC, нет необходимости удалять термопасту

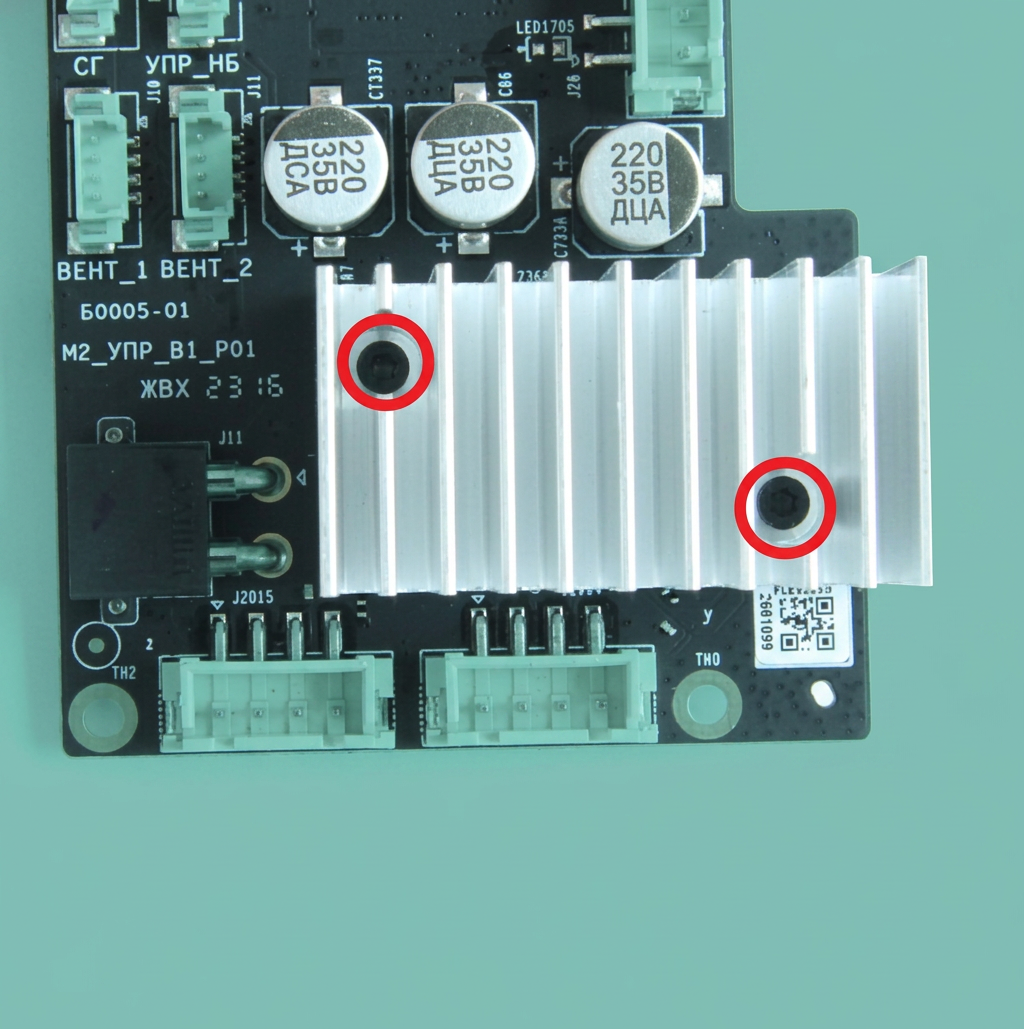

Шаг 3 Установка оригинального радиатора на новую плату MC

Установите радиатор на новую плату	Затем закрепите 2 винтами

Проверка функциональности

Проверьте индикаторы на плате управления

Нормальное состояние: плата MC мигает зелёным один раз каждые 5 секунд

https://public-cdn.bblmw.com/wiki/video/P1-MC.mp4

Если индикатор на плате MC не мигает один раз каждые 5 секунд (например, один раз каждые 30 секунд), проверьте, правильно ли подключён кабель FPC.
