AP-плата
Важное примечание:После подтверждения завершения замены этонеобходимообновитьсерийный номер. Для этого, пожалуйста,свяжитесь с командой обслуживания и предоставьте новый и старый серийный номер для завершения процесса замены.Пожалуйста, обратитесь к этой вики:Как найти и зарегистрировать серийный номер принтера.

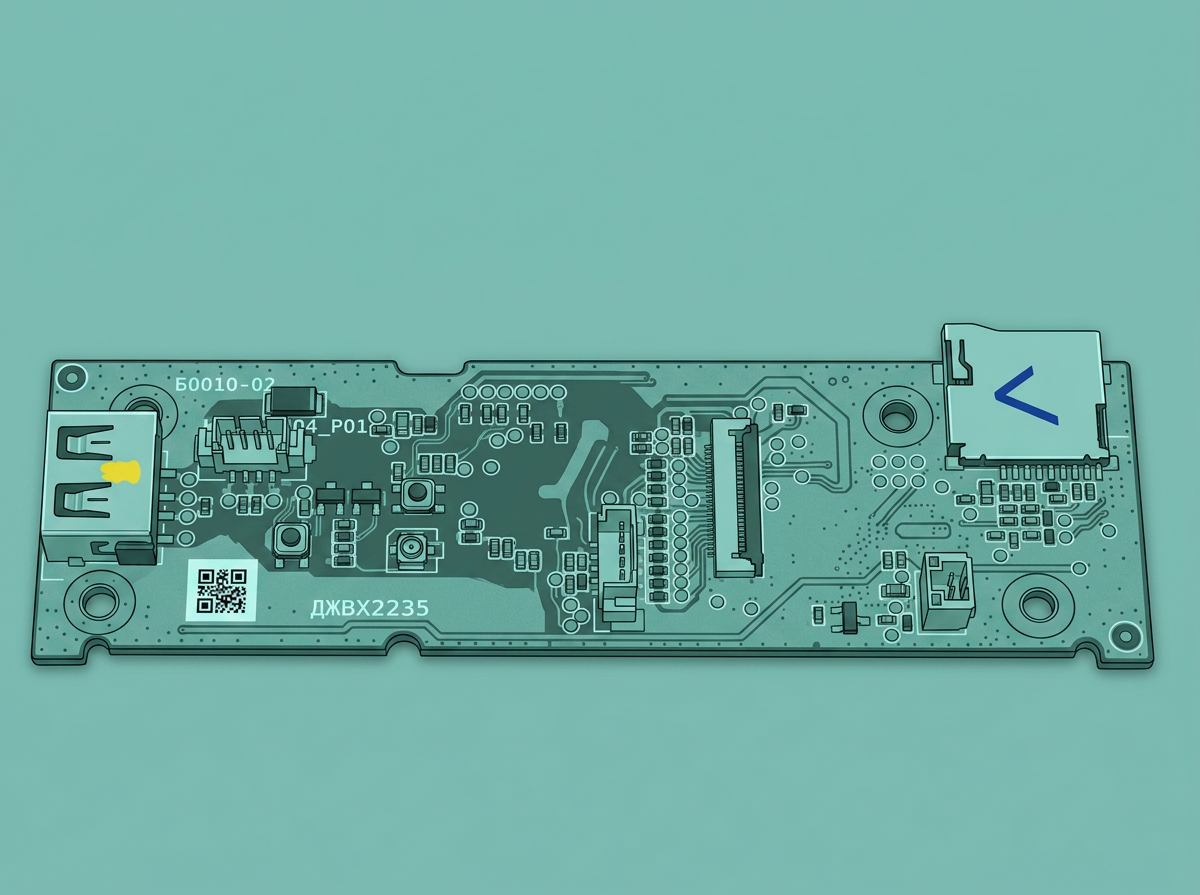

AP-плата — это плата, которая управляет принтером и обеспечивает необходимую Wi-Fi-связь и вычислительную мощность.
Напоминание: AP-платы для P1S и P1P имеют одинаковый внешний вид и метод установки, но эти две платы несовместимы. Иными словами, P1P может использовать только AP-плату, специально разработанную для P1P, в то время как P1S может использовать только AP-плату, специально разработанную для P1S.
Информация о замене AP-платы
Обратите внимание, что замена AP-платы потребуетпомощи от нашей команды поддержки клиентов. Каждая AP-плата имеет серийный номер, который необходимо привязать к оригинальному серийному номеру принтера. Следующая информация должна быть предоставлена в вашей заявке, чтобы новая плата могла быть зарегистрирована:
- Фотонового серийного номера, отображаемого на экране принтерапосле установки новой AP-платы
- ФотоQR-кода, расположенного на корпусе принтера

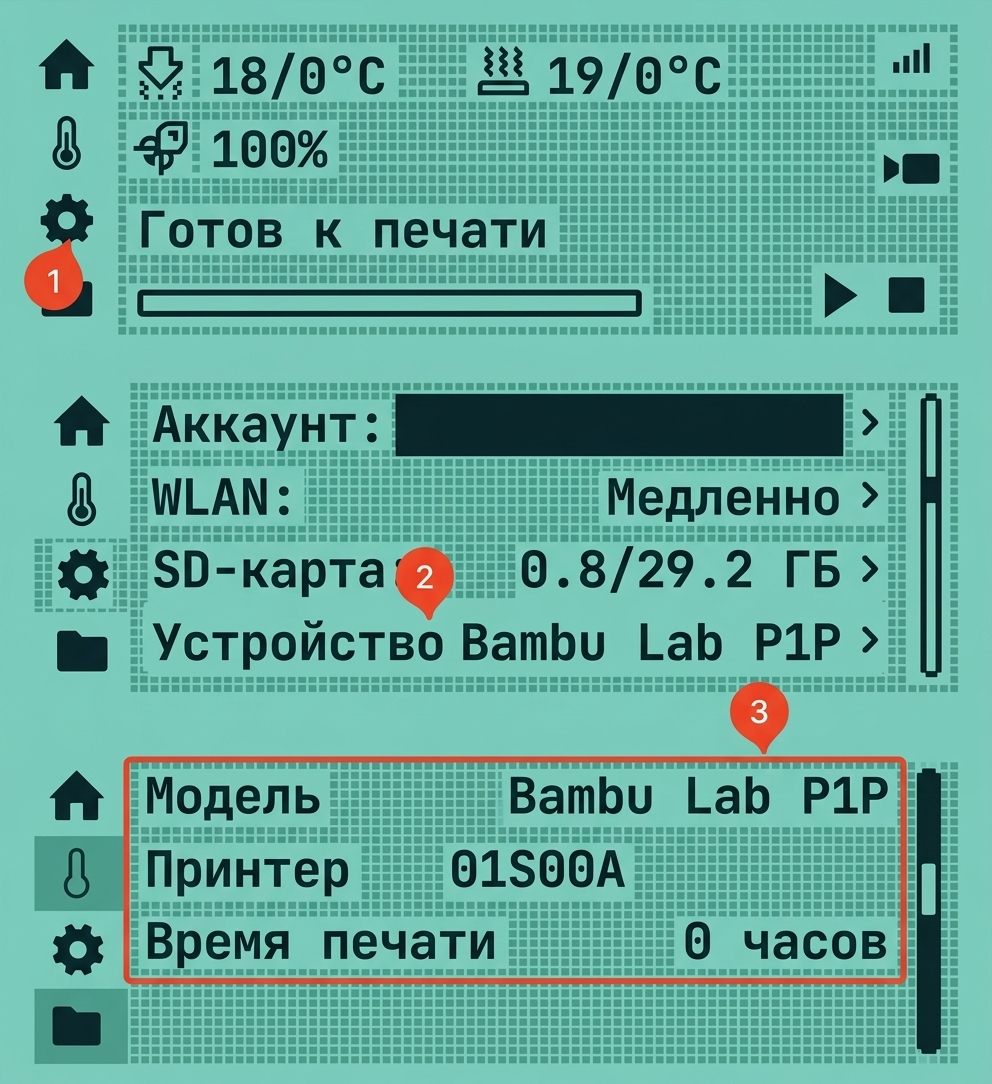

Новый серийный номер AP-платы отображается на экране принтера P1 в разделеНастройки → Устройствокак показано на изображении ниже:

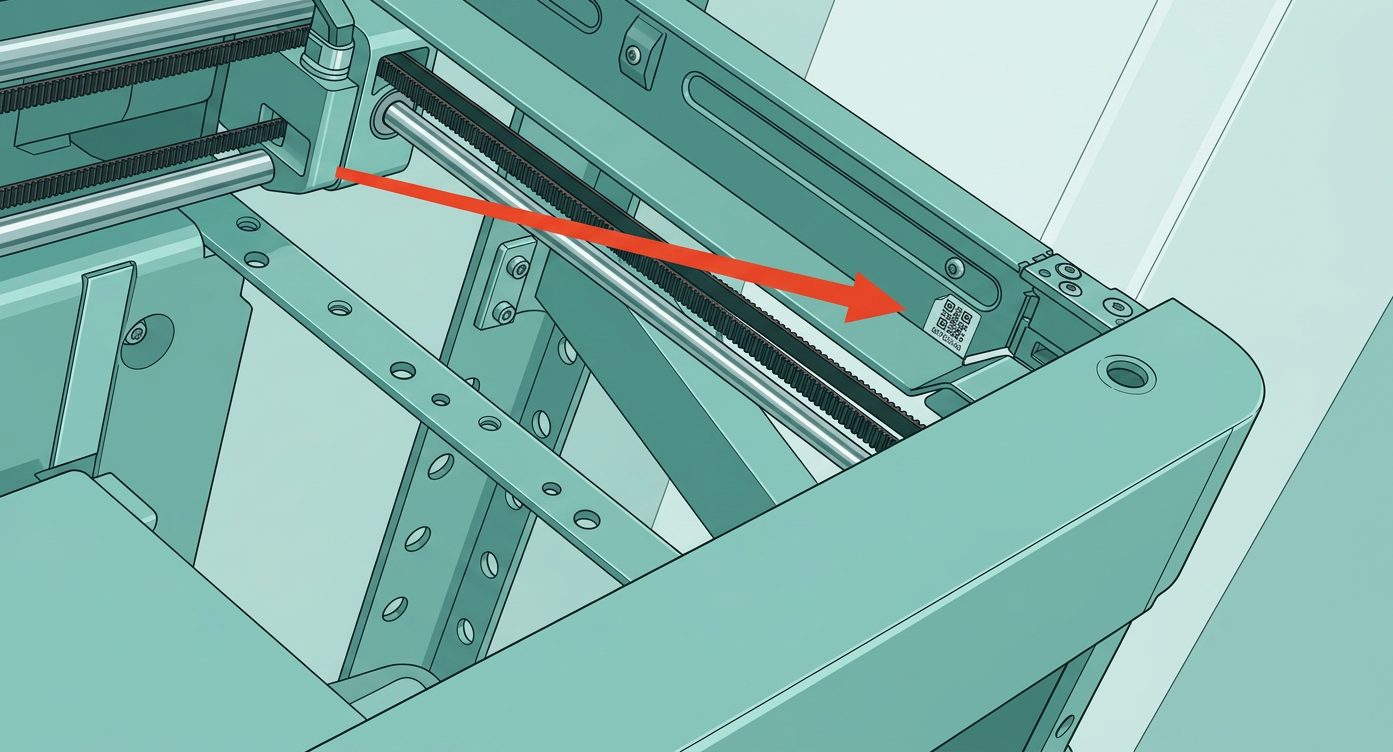

QR-код, содержащий серийный номер принтера, можно найти в верхнем правом углу принтера. Это наклейка, нанесенная на внутреннюю верхнюю раму устройства, как показано на изображении ниже:
Обратите внимание, что принтер не может быть привязан к вашему аккаунту до завершения упомянутой операции.
Инструменты
- Шестигранный ключ H2.0
- Пинцет
Подготовка
Для подготовки к следующим шагам выключите принтер и безопасно извлеките SD-карту.
Разборка
Шаг 1 - Снимите экран и переднюю крышку
Для P1P обратитесь к соответствующему разделуЭкранаипередней крышкидля снятия экрана и передней крышки.
Для P1S обратитесь к соответствующему разделуЭкранаипередней крышкидля снятия экрана и передней крышки.

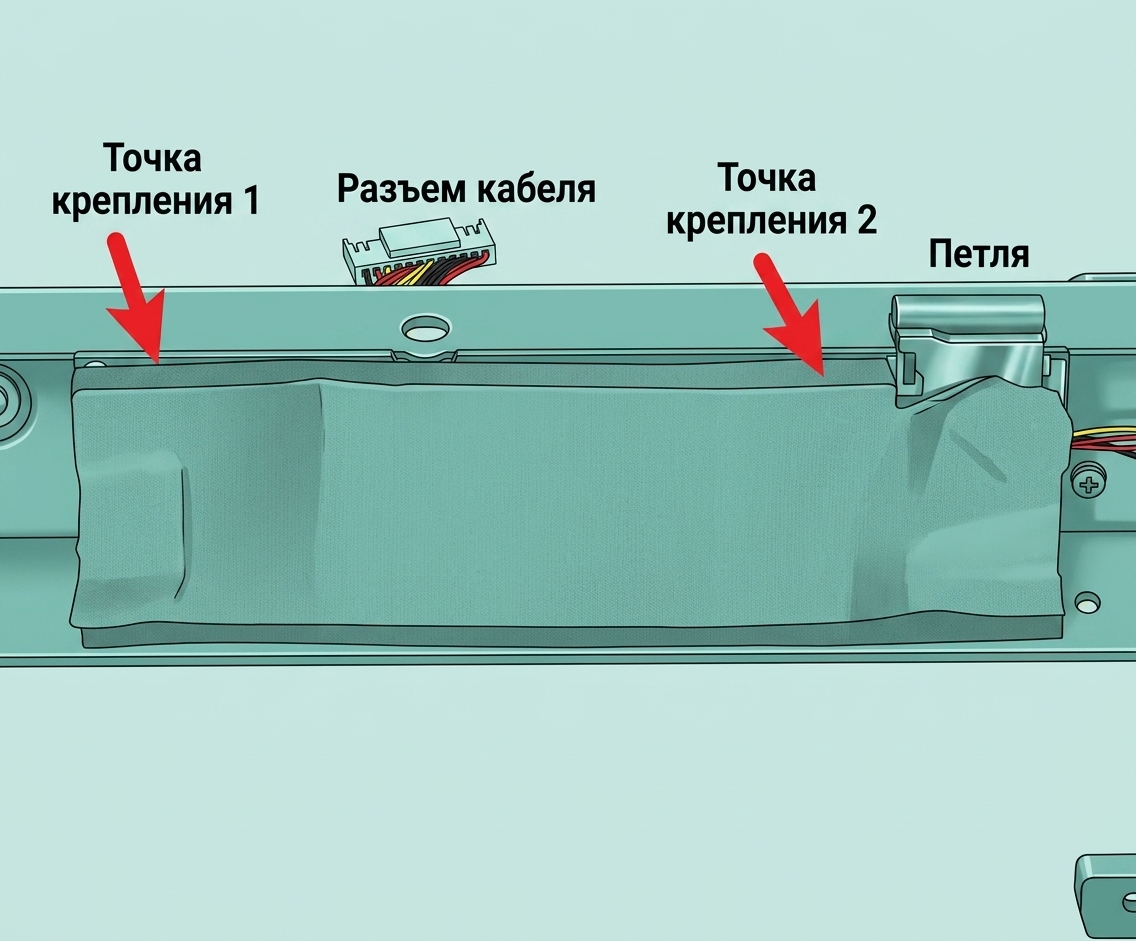

Шаг 2 - Снимите уплотнительную пену
Снимите уплотнительную пену вручную.
Шаг 3 - Открутите 4 винта

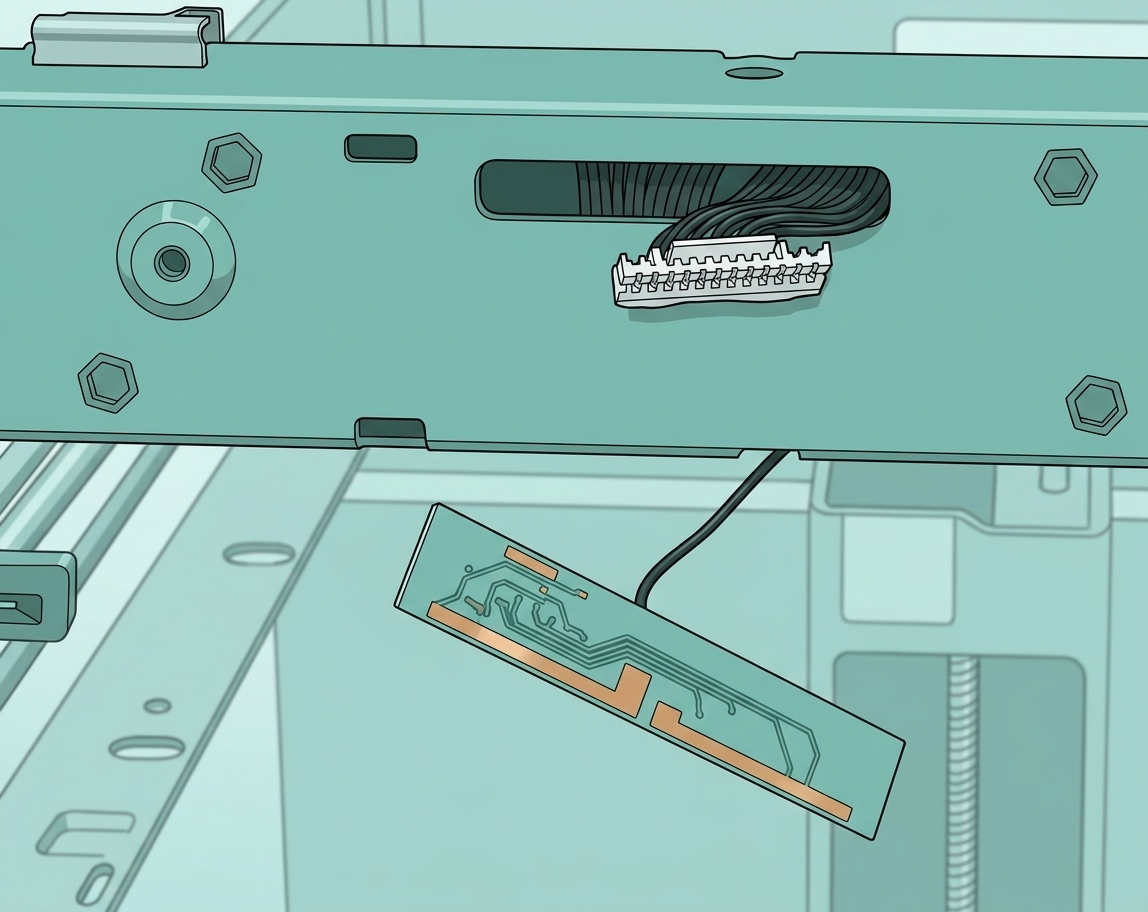

Используя пинцет, аккуратно отсоедините FPC камеры, кабель подсветки LED и кабель антенны Wi-Fi. Затем, используя шестигранный ключ H2.0, открутите четыре винта, удерживающие AP-плату на месте.
Шаг 4 - Снимите AP-плату
Чтобы снять основную AP-плату с рамы, сначала немного приподнимите верхнюю крышку и отсоедините кабель экрана и кабель MC-платы, прикрепленные к ней. Затем аккуратно снимите AP-плату с рамы.
Сборка
Шаг 1 - Подключите кабели
Чтобы правильно установить новую AP-плату, аккуратно выровняйте ее с разъемами на раме. Затем, используя соответствующие кабели, подключите кабель MC-AP и кабель экрана к разъемам на AP-плате.
Шаг 2 - Установите AP-плату

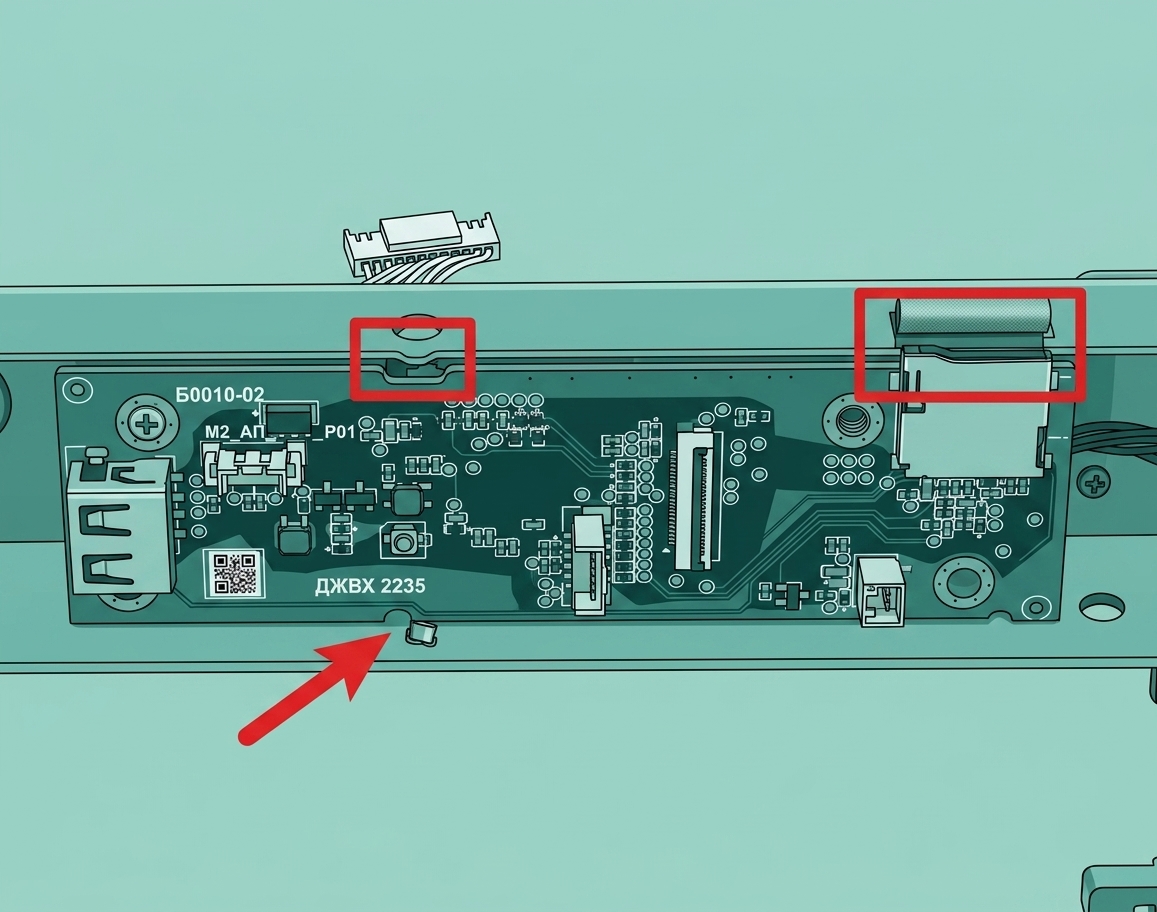

Для подготовки к следующим шагам аккуратно проведите кабель экрана через кабельное отверстие, следя за тем, чтобы не повредить кабель Wi-Fi в процессе. Когда кабель экрана установлен на месте, аккуратно установите AP-плату на раму, выровняв ее по пазам, чтобы убедиться, что она правильно расположена.
Шаг 3 - Закрепите винты
После установки AP-платы используйте соответствующие винты, чтобы закрепить ее на месте. Затем аккуратно подключите FPC камеры, кабель подсветки LED и кабель антенны Wi-Fi к AP-плате с помощью соответствующих разъемов.
Шаг 4 - Прикрепите уплотнительную пену

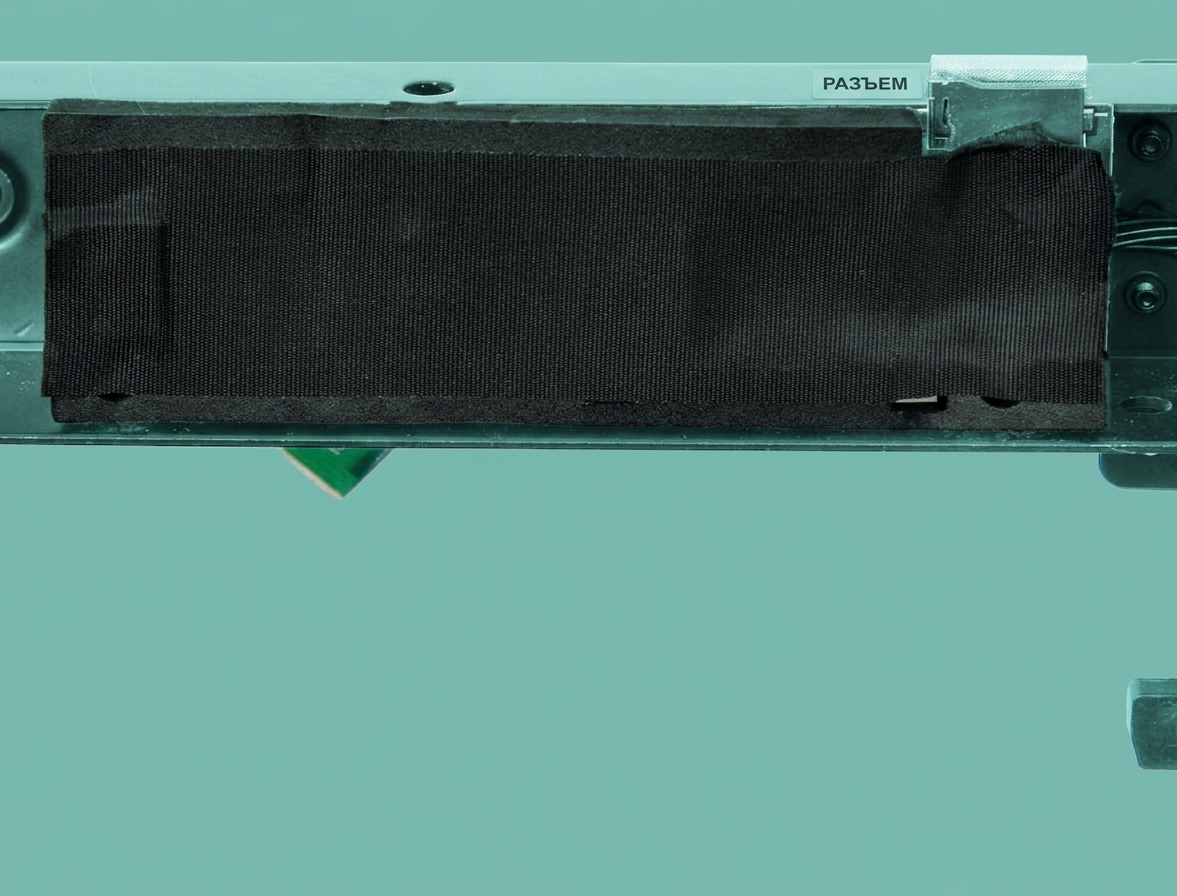

Чтобы завершить процесс установки, нанесите уплотнительную пену на поверхность AP-платы, как показано на изображении ниже.
Шаг 5 - Установите переднюю крышку и экран
См. соответствующий материал поПередняя крышкаиЭкрандля установки экрана и передней крышки.
Шаг 5 - Регистрация серийного номера (SN)
Важное примечание:
После успешной регистрации нового серийного номера (SN) старый SN будет аннулирован, и старую плату AP больше нельзя будет зарегистрировать или привязать.
Для машин, у которых была заменена плата AP, поскольку новый SN не зарегистрирован, привязка невозможна. Мы рекомендуем пропустить процесс привязки при первоначальном запуске, чтобы проверить, устранена ли проблема заменой (если только вы не устраняете проблемы с сетью). После подтверждения правильной работы машины вы можете зарегистрировать новый серийный номер (SN), войдя вофициальный сайт Bambu Lab, или свяжитесь со службой поддержки Bambu Lab для регистрации.
Для проверки завершения/успеха
Проверьте индикаторы на плате управления
Нормальное состояние: на плате AP есть зеленый индикатор, мигающий один раз в секунду. Пользователям необходимо сначала разблокировать экран согласно этому методу, чтобы найти этот светодиодный индикатор.
Перед затягиванием всех винтов вы можете временно установить крышку или оставить её снятой (будьте осторожны с электробезопасностью и работайте при отключенном питании). Затем включите питание, чтобы проверить, работают ли индикаторы нормально. Если индикаторы в норме, затяните винты, чтобы избежать переделки.
Нажмите защелку под экраном, чтобы разблокировать её, затем сдвиньте экран вправо, чтобы снять его.
https://public-cdn.bblmw.com/wiki/video/P1-AP.mp4
Устранение неисправностей цепи принтера - Серия P1
Подключите кабель питания и включите питание. Запустите процесс самодиагностики устройства и проверьте наличие ошибок.
Меры предосторожности:
- При замене платы AP обязательно пропустите шаг привязки машины при первом включении.
- После подтверждения завершения замены необходимо обновить SN. Для этого свяжитесь с сервисной командой и предоставьте новый и старый SN для завершения процесса замены SN. (Серийный номер принтера P1P начинается с 01S)Пожалуйста, обратитесь к этой странице вики:Как найти и зарегистрировать серийный номер принтера.
1. После завершения процесса установки включите принтер и проверьте, что экран работает правильно и клавиши реагируют.
2. Чтобы подтвердить успешность установки, запустите процесс самодиагностики устройства. Если процесс самодиагностики пройден, операция выполнена успешно.
