Примечание: На этой странице в качестве примера используется машина H2D. Шаги обслуживания точно такие же для H2S и H2C.
Когда использовать?
- После включения принтера экран принтера остается неактивным.
- В то же время некоторые или все светодиодные индикаторы на других электронных компонентах не работают, например, светодиод на блоке питания или индикатор состояния, расположенный под нагревательной платформой.
- Индикаторы на основных платах питания принтера, такие как AP, также выключены или отображают необычные мигающие паттерны.
 Экран принтера неактивен. |

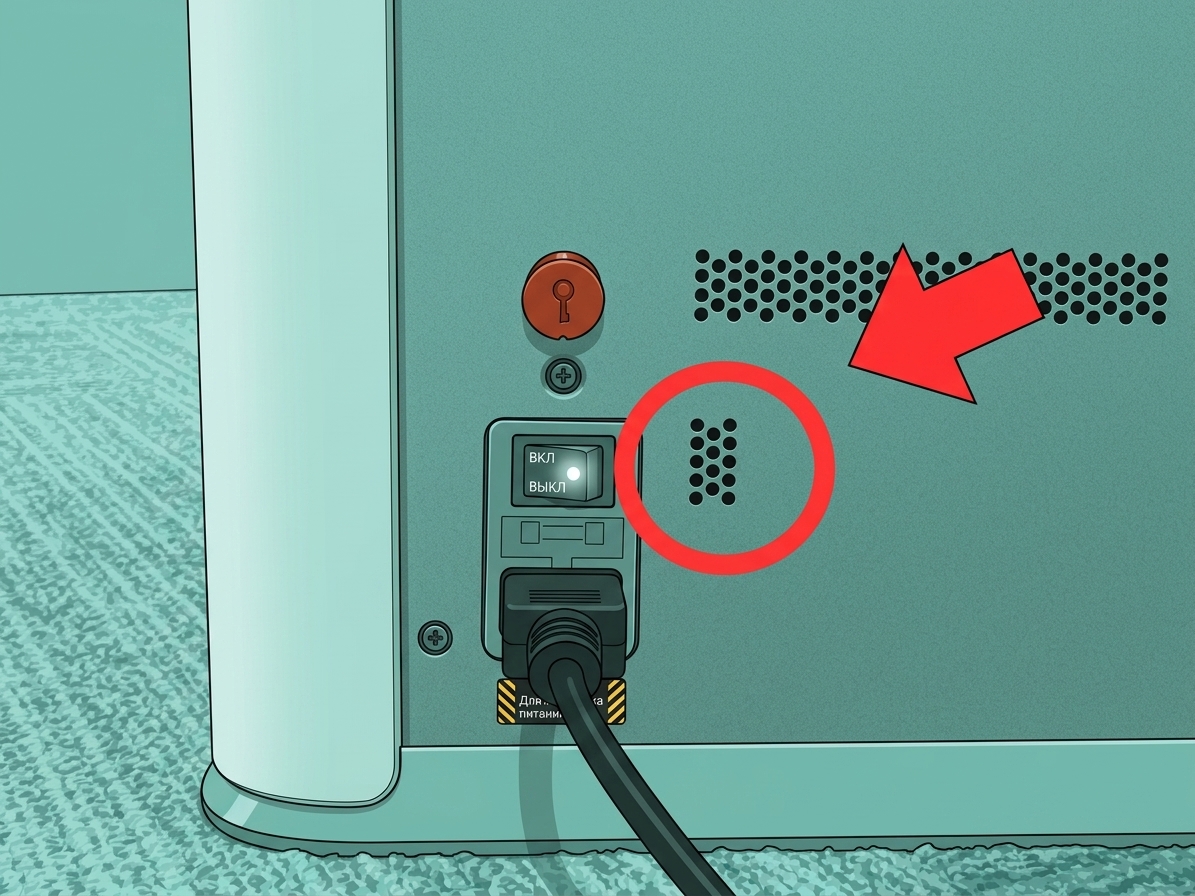

 Индикатор светодиода блока питания не работает. |
Важные примечания перед устранением неполадок
Перед началом официального устранения неполадок необходимо наблюдать за изменениями цвета и паттернами мигания индикатора состояния принтера. Таким образом пользователи могут быстро определить текущее состояние работы принтера (например, простой, подготовка, печать или ошибка). Индикатор состояния служит «визуальным языком» принтера, обеспечивая интуитивную обратную связь без необходимости проверки экрана.
-

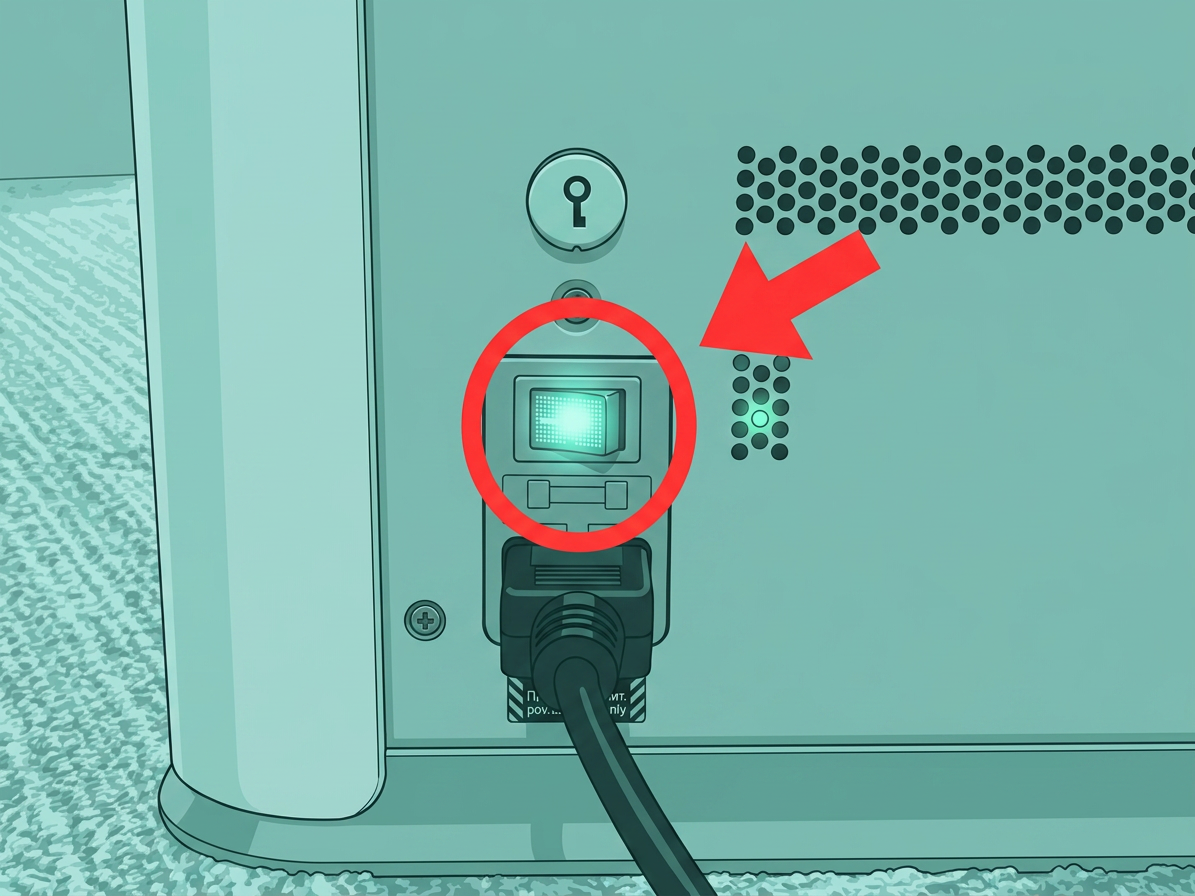

Нормальное состояние: Индикатор розетки питания горит
-
Нормальное состояние: Индикатор блока питания горит
-

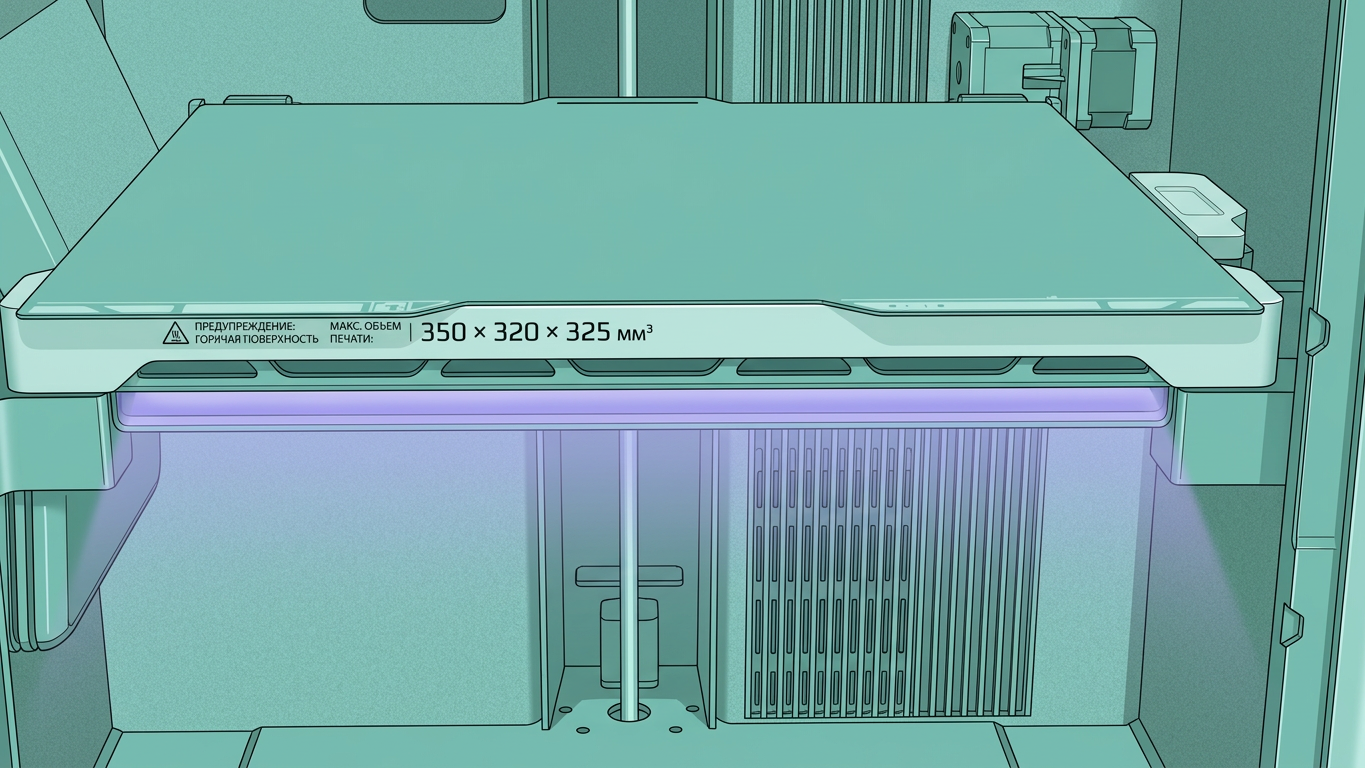

Нормальное состояние: Индикатор под нагревательной платформой горит или мигает после активации через интерфейс пользователя (UI).
-
Нормальное состояние: Индикатор платы AP быстро мигает (слева) и горит (справа).
https://public-cdn.bblmw.com/wiki/H2D/AP-1.mp4
Пожалуйста, различайте следующие два симптома:
Принтер включается, но основная схема не получает питание: Почти все электронные компоненты не запитаны. Этот симптом относится к шагам устранения неполадок в этой статье.
Экран неактивен после включения: Только подсветка экрана выключена, в то время как другие электронные компоненты работают нормально (как описано выше). В этом случае вам нужно заменить экран или плату AP, или проверить и переподключить кабель между экраном и платой AP. Этот симптом не относится к шагам устранения неполадок в этой статье. Пожалуйста, следуйте этой странице вики, чтобы переподключить разъем экрана.
Возможные причины
Блок питания преобразует переменный ток (AC) в постоянный ток 24В (DC). Последующие схемы, включая плату MC, плату AP и плату TH, зависят от этого напряжения постоянного тока 24В от блока питания для включения и правильной загрузки.
Одной из наиболее вероятных причин, по которой принтер серии H2 может не включиться после включения, является неисправность функции выхода 24В блока питания. Эта неисправность обычно вызвана одной из следующих двух причин:
1. Аномальный вход переменного тока блока питания

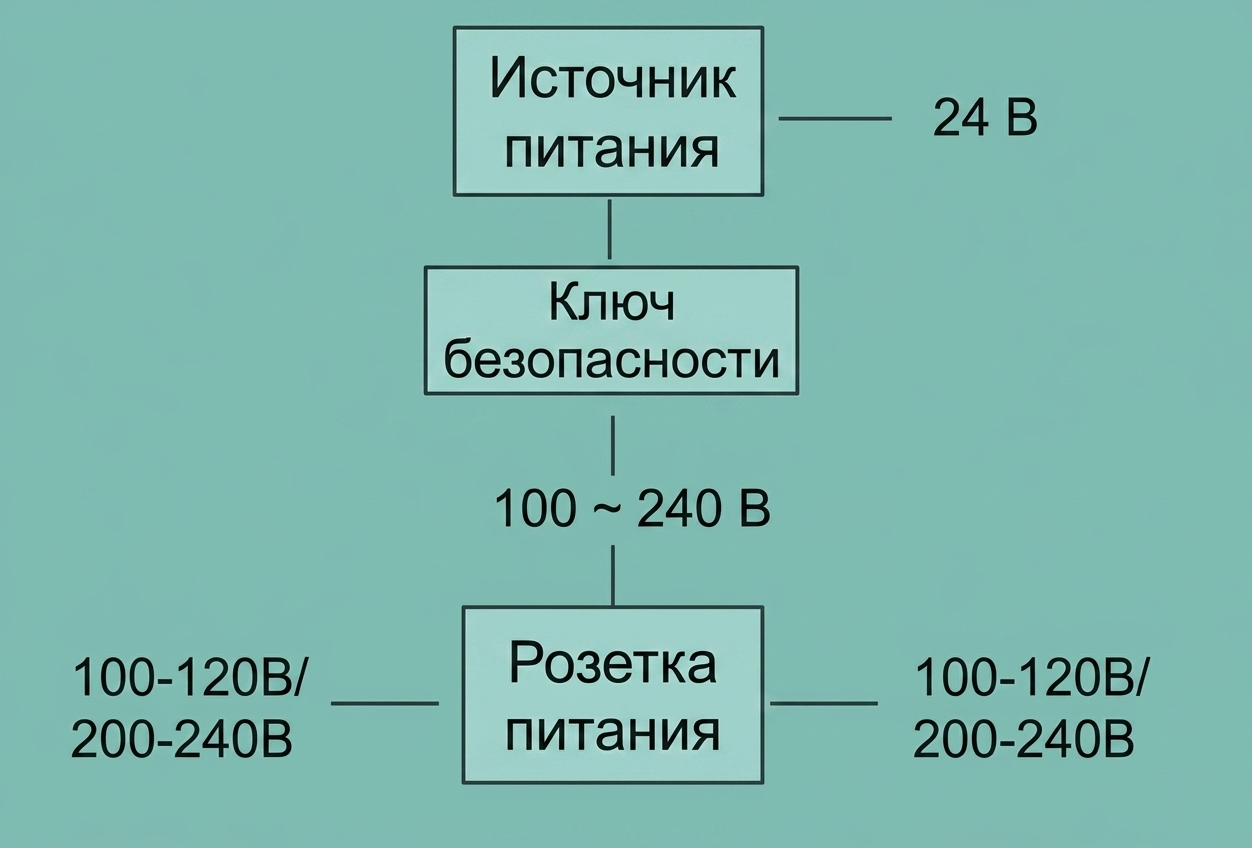

Безопасный ключ и механизм аварийной остановки установлены на входе блока питания для контроля получения блоком питания переменного тока.
Если безопасный ключ или штекер аварийной остановки вставлены неправильно или ослаблены, если кнопка аварийной остановки нажата случайно, или если цепь блока безопасного ключа неисправна (первые три случая более распространены, последний крайне редок), блок питания не получит входного сигнала переменного тока и, следовательно, не выдаст напряжение постоянного тока 24В.
2. Неисправность модуля блока питания
Даже если вход переменного тока в модуль блока питания нормален, внутренняя неисправность внутри модуля все равно может привести к аномальному выходу питания 24В.
Предупреждение о безопасности
Перед выполнением любого обслуживания принтера или его электроники (включая кабели печатной головки) выключите принтер и отключите блок питания. Это предотвратит случайное касание экрана или короткие замыкания, которые могут привести к повреждению электронных компонентов и потенциальным опасностям.
При выполнении обслуживания или устранении неполадок всегда проверяйте температуру хотэнда и нагревательной платформы. Избегайте работы, пока они еще горячие. Если необходимы высокотемпературные операции, пожалуйста, наденьте термостойкие перчатки для обеспечения безопасного и эффективного обслуживания.
Необходимые инструменты
- Шестигранный ключ H 2.0
- Крестовая отвертка
- Пинцет
Пожалуйста, обеспечьте надлежащие меры безопасности при использовании этих инструментов и следуйте следующим рекомендациям:
-

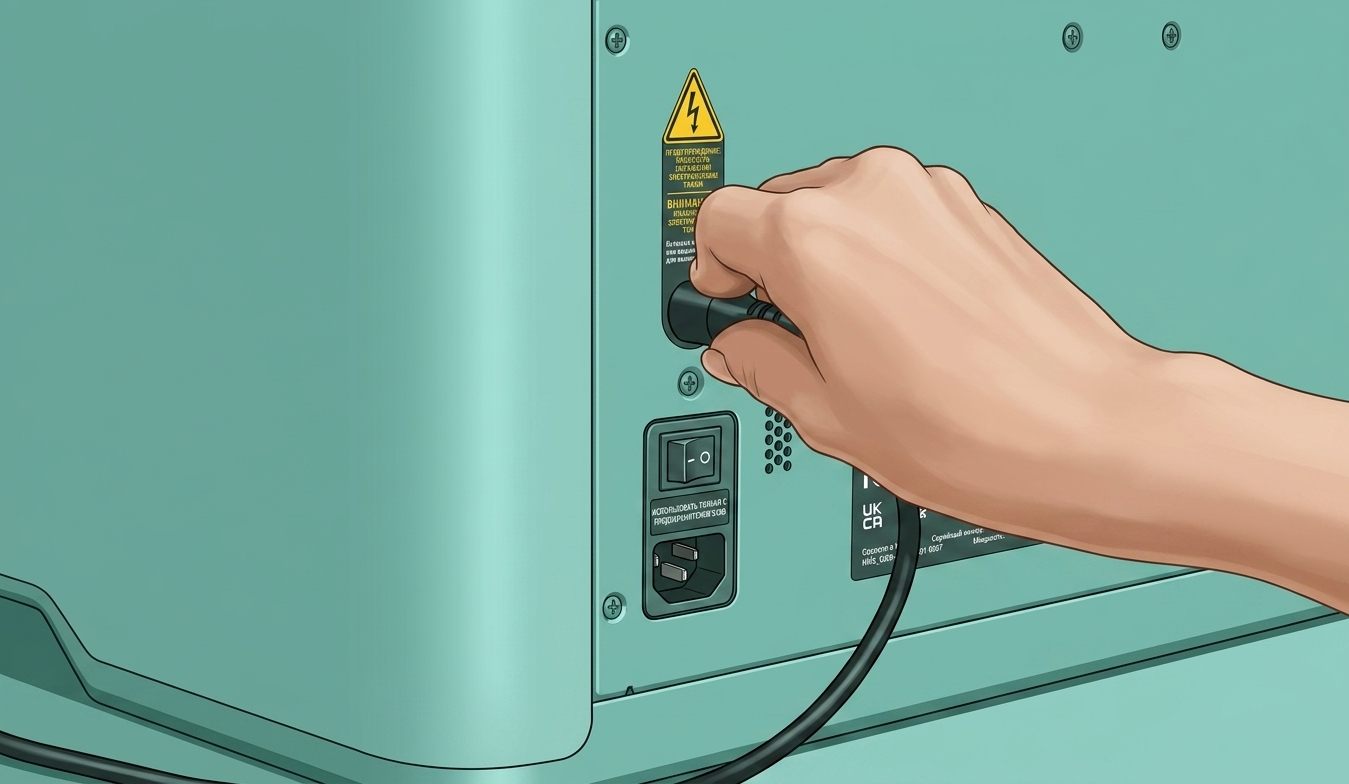

Перед подключением или отключением любых разъемов убедитесь, что принтер отключен от источника питания и шнур питания отсоединен.
-
Используйте шестигранный ключ правильного размера для снятия и установки, чтобы не повредить винты или инструменты.
-
При использовании пинцета будьте осторожны, чтобы не повредить или не согнуть компоненты.
Шаги устранения неполадок

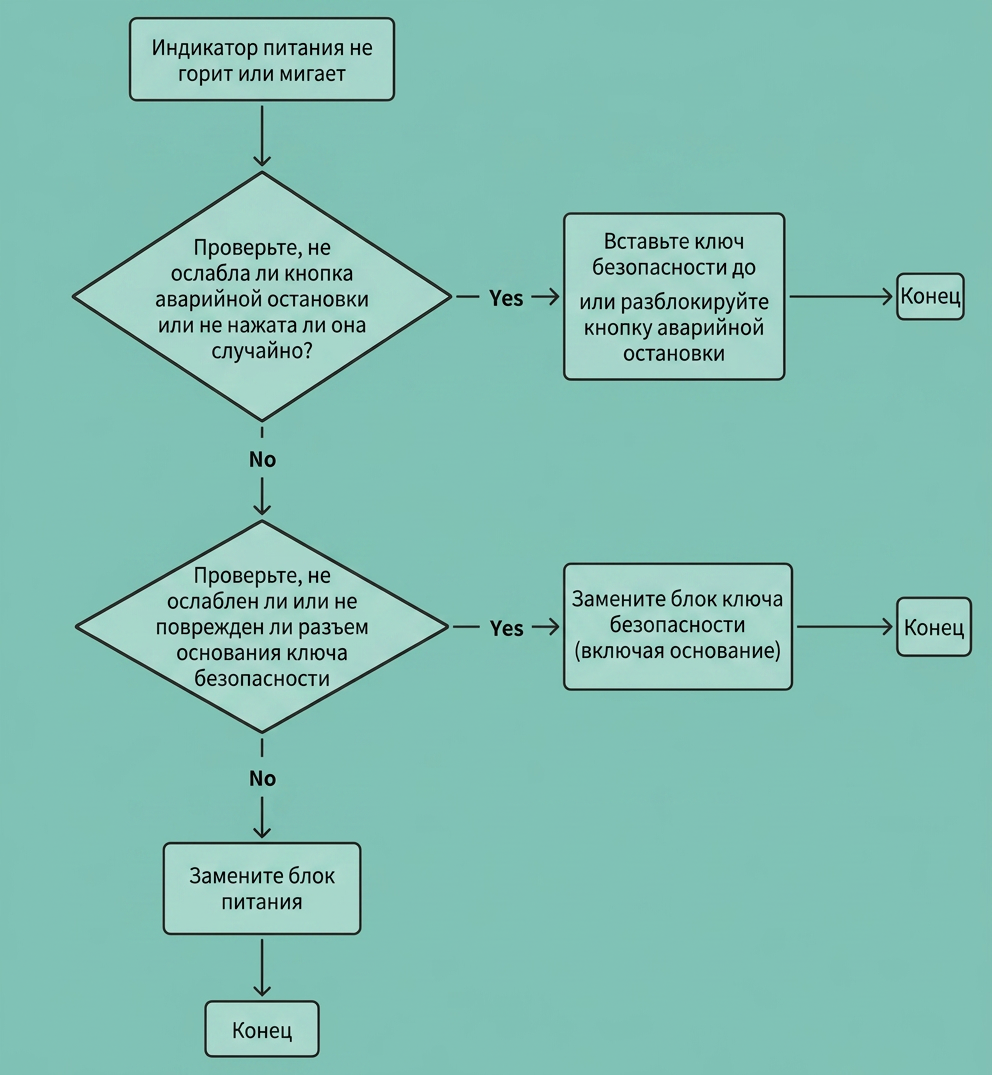

Это руководство предназначено для определения того, работает ли вход переменного тока модуля блока питания нормально.
Если индикатор блока питания горит, выход 24В блока питания нормален. Вы можете пропустить это руководство и сразу перейти к «Принтер серии H2 не включается - Часть вторая» (скоро), чтобы проверить неисправные компоненты на главной плате и ее последующих схемах.

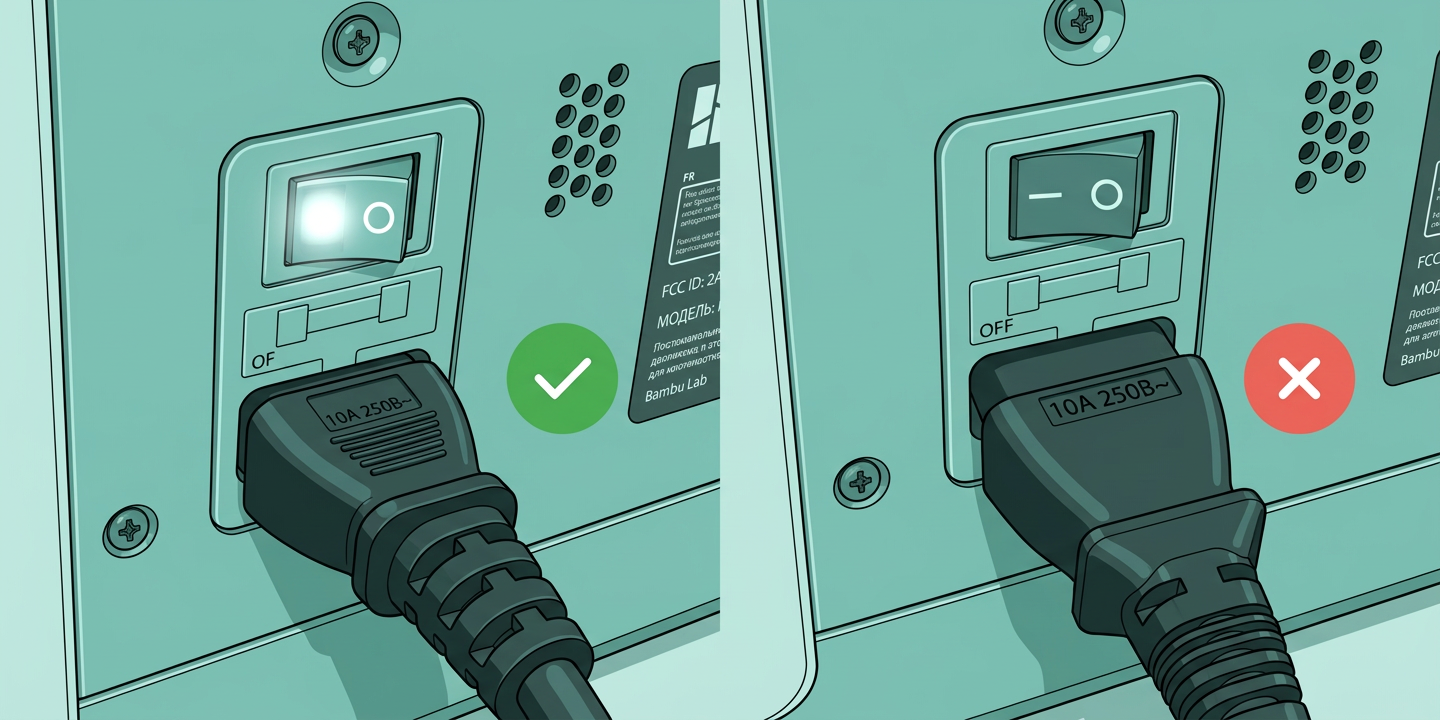

1. Проверьте розетку кабеля питания
Убедитесь, что кабель питания полностью вставлен в розетку и плотно прилегает к ней, без видимых зазоров или люфта. Также проверьте, что используемый кабель питания является оригинальным кабелем, поставляемым с машиной.
2. Проверьте безопасный ключ

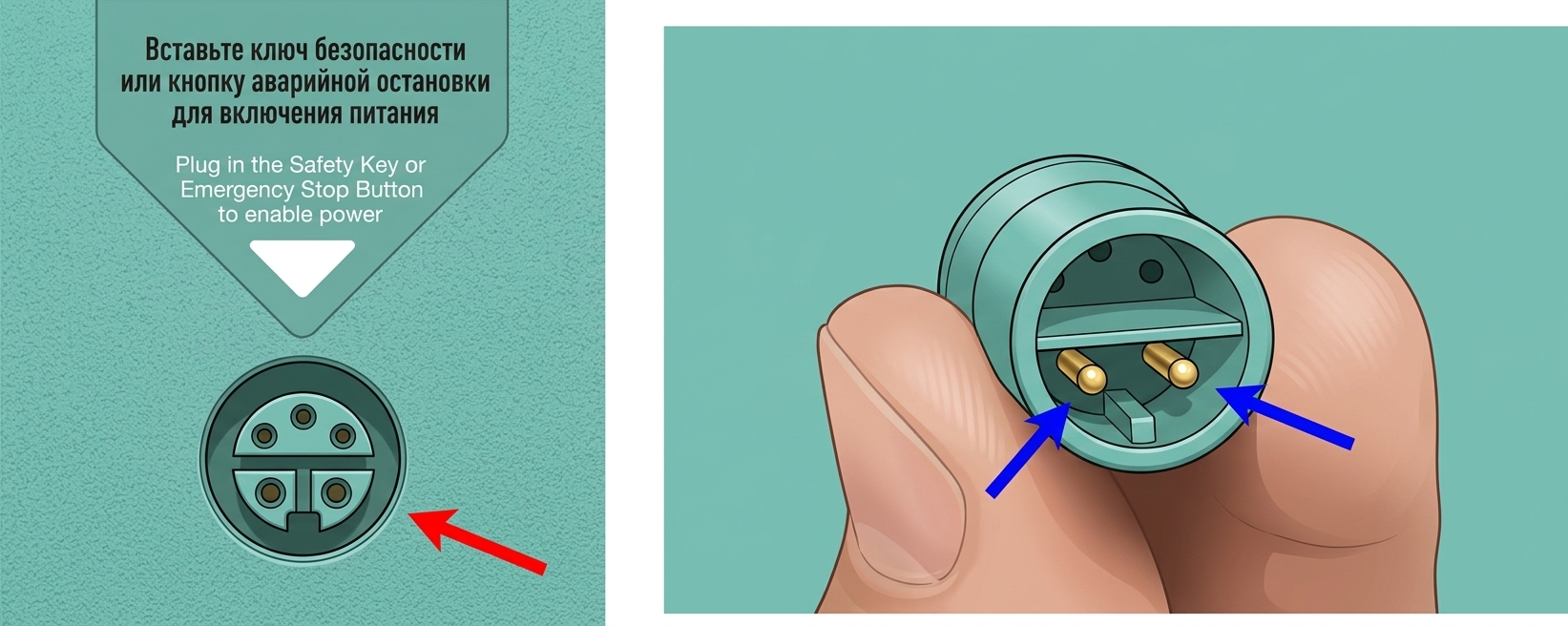

Проверьте, что безопасный ключ присутствует, правильно ориентирован и полностью вставлен в свой разъем. Рекомендуется повторно вставить безопасный ключ, убедившись, что он вставлен до упора.
3. (Если установлена кнопка аварийной остановки) Проверьте, полностью ли вставлена кнопка аварийной остановки в разъем
4. (Если установлена кнопка аварийной остановки) Проверьте, не была ли случайно нажата кнопка аварийной остановки с безопасным ключом

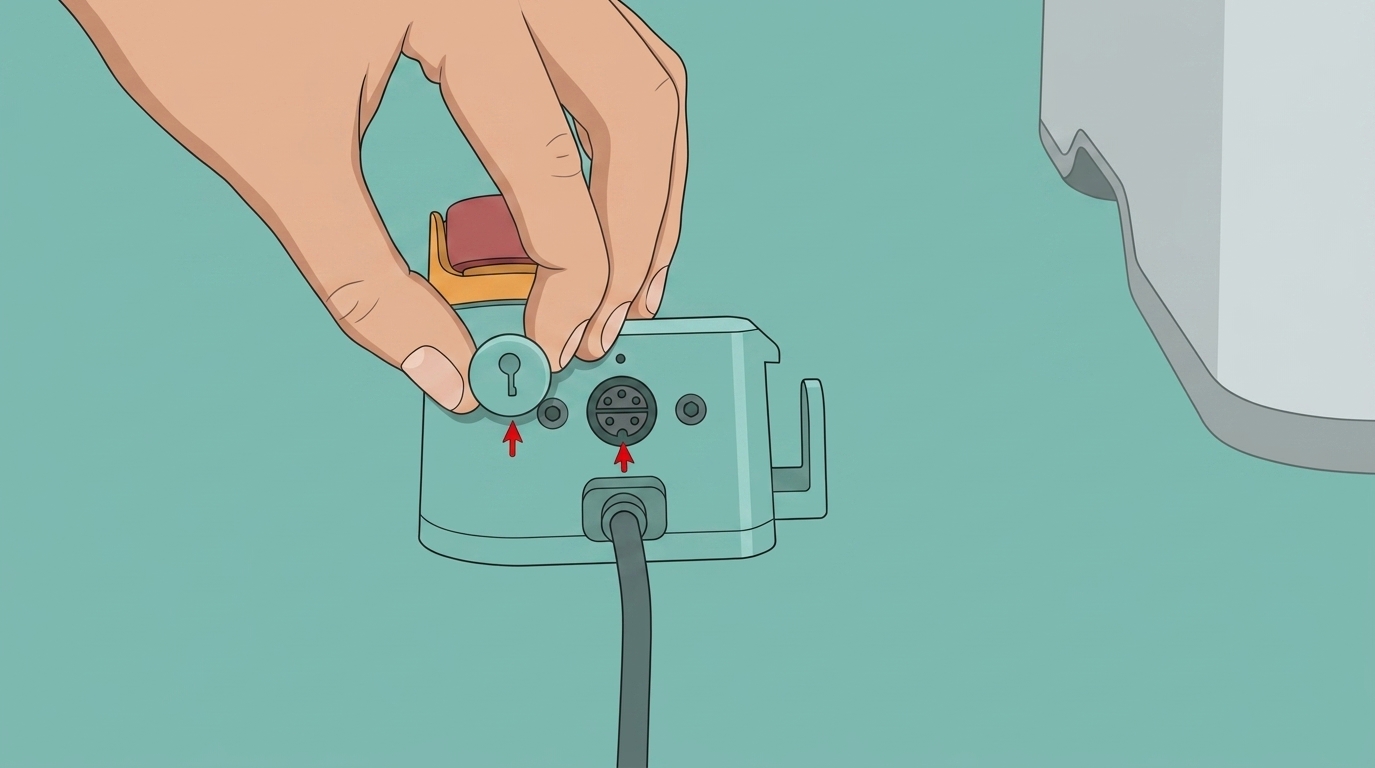

Проверьте, вставлен ли безопасный ключ в кнопку аварийной остановки. Если нет, вставьте его. Обратите внимание, что штекер кабеля и безопасный ключ имеют определенную ориентацию.

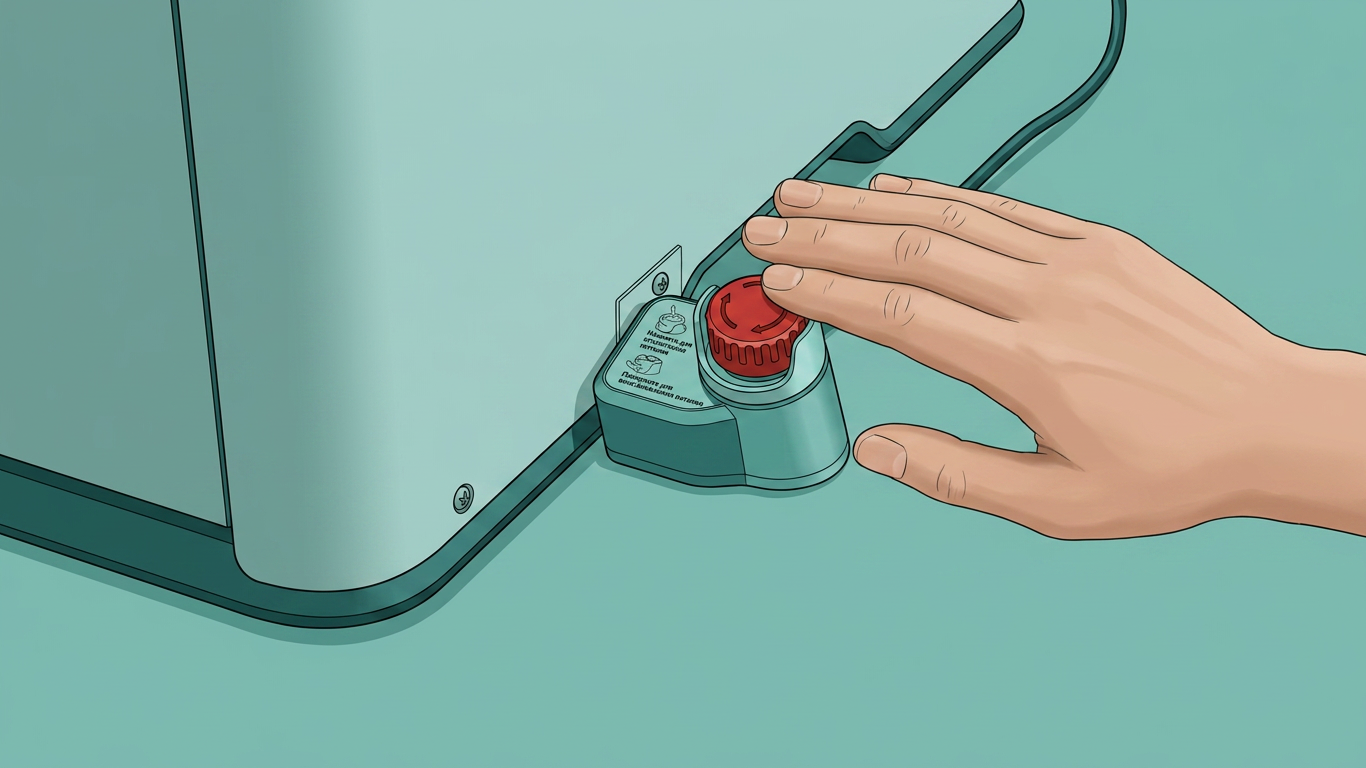

Если она была нажата, вы можете разблокировать ее, повернув по часовой стрелке, как показано на следующем изображении.
5. Проверьте разъем безопасного ключа
Если безопасный ключ и кнопка аварийной остановки установлены правильно, но индикатор блока питания остается выключенным, выполните следующие шаги устранения неполадок:
- Снимите заднюю панель принтера. Следуйте этой вики-странице Замена задней панели серии H2.

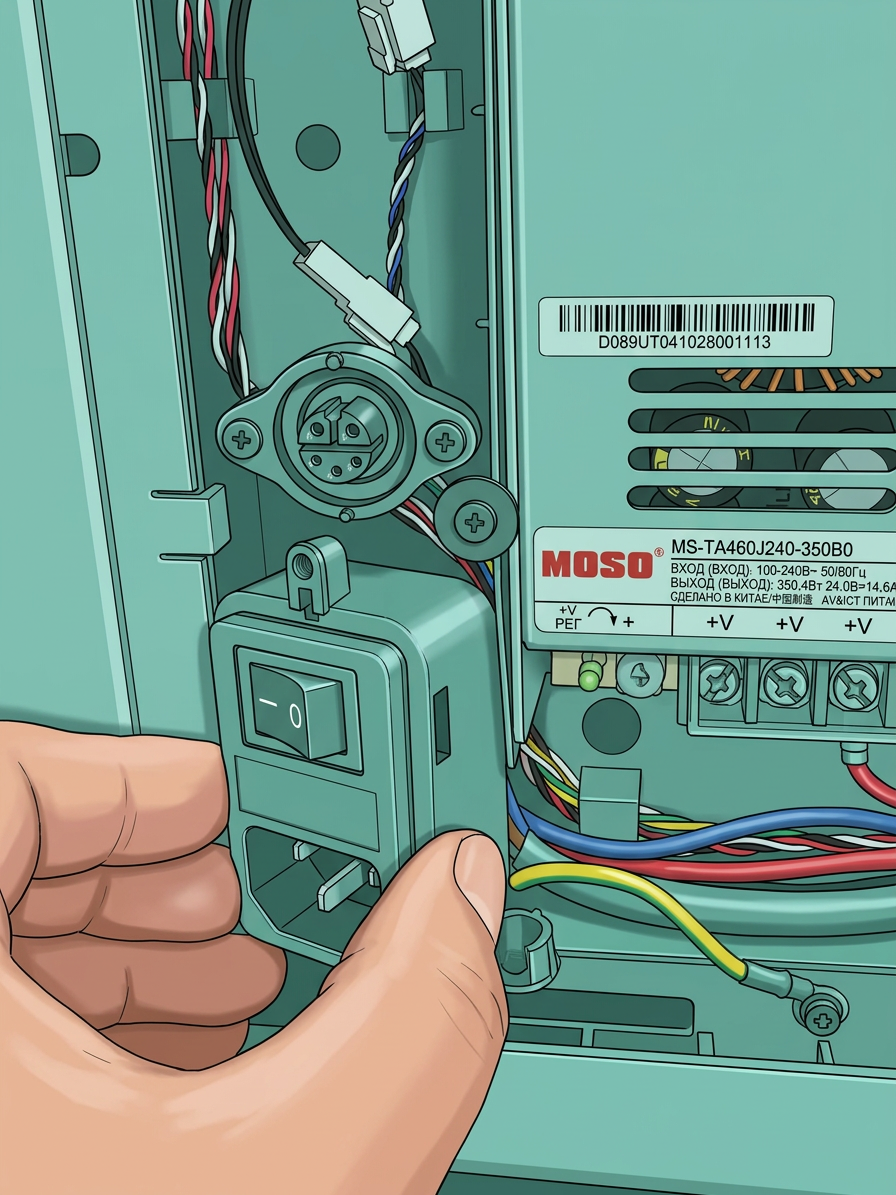

- Проверьте блок безопасного ключа на наличие любых аномалий. Если какие-либо кабели ослаблены или есть видимые аномалии, замените блок безопасного ключа согласно шагам 1-3 этой вики-страницы Замена блока безопасности питания H2D.
- Если с блоком безопасного ключа не обнаружено очевидных аномалий, перейдите к следующему шагу.
 |
 |
6. Отключите выходное питание 24В постоянного тока
Если блок безопасного ключа не показывает очевидных аномалий, поднимите прозрачную защитную крышку. Используйте крестовую отвертку, чтобы ослабить винт, крепящий кабель питания (обозначен красным на изображении ниже). Примечание: Эти два винта не нужно полностью выкручивать — просто ослабьте их, затем потяните кабель, закрепленный под винтами, вниз, чтобы отключить выход постоянного тока 24В.
Перезапустите принтер и проверьте, возвращается ли индикатор в нормальное состояние:
-
Если индикатор все еще аномален, блок питания необходимо заменить. Пожалуйста, обратитесь к этой вики-странице: Замена импульсного блока питания H2D / H2S.
-
Если индикатор возвращается в норму, обратитесь к «Принтер серии H2 не включается - Часть вторая» для последующего устранения неполадок. Для устройств H2S обратитесь к Руководству по устранению неполадок при включении принтера H2S.
