Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены абсолютно одинаковы для H2S и H2C.

Экран

Принтер H2D использует 5-дюймовый сенсорный экран с разрешением 1280*720 для управления принтером.

В комплект запасных частей экрана входят:

1. Экран - Предварительно установленная петля * 1

2. Коннектор экрана - Замена не требуется, если не поврежден * 1

3. Винты M2.5x4 - Используются для крепления петли и передней панели * 2

Когда использовать

• Замените экран, если он черный, но коннектор экрана и индикаторы на плате AP работают нормально.

Необходимые инструменты и материалы

1. Новый экран

2. Шестигранный ключ H2.0

3. Шестигранный ключ H1.5

Характеристики и количество винтов, используемых при замене экрана/коннектора экрана H2D (рекомендуется правильно сохранить удаленные винты, чтобы избежать потери):

Характеристика	Изображение	Использование	Позиция		Количество
BT2x12		Крепление передней панели			1
M2.5x4		Крепление экрана			2
BT2.6x8		Крепление крышки платы AP (используется только при замене коннектора экрана)			1

Предупреждение о безопасности

ВАЖНО!

Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что приведет к повреждению электроники и возникновению опасных ситуаций.

Во время обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству мы рекомендуем подать технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Видеоинструкция

Вы можете обратиться к этому видео для разборки и установки передней панели

Скоро будет добавлено

Замена экрана H2D

Снятие экрана

Шаг 1: Снятие передней панели

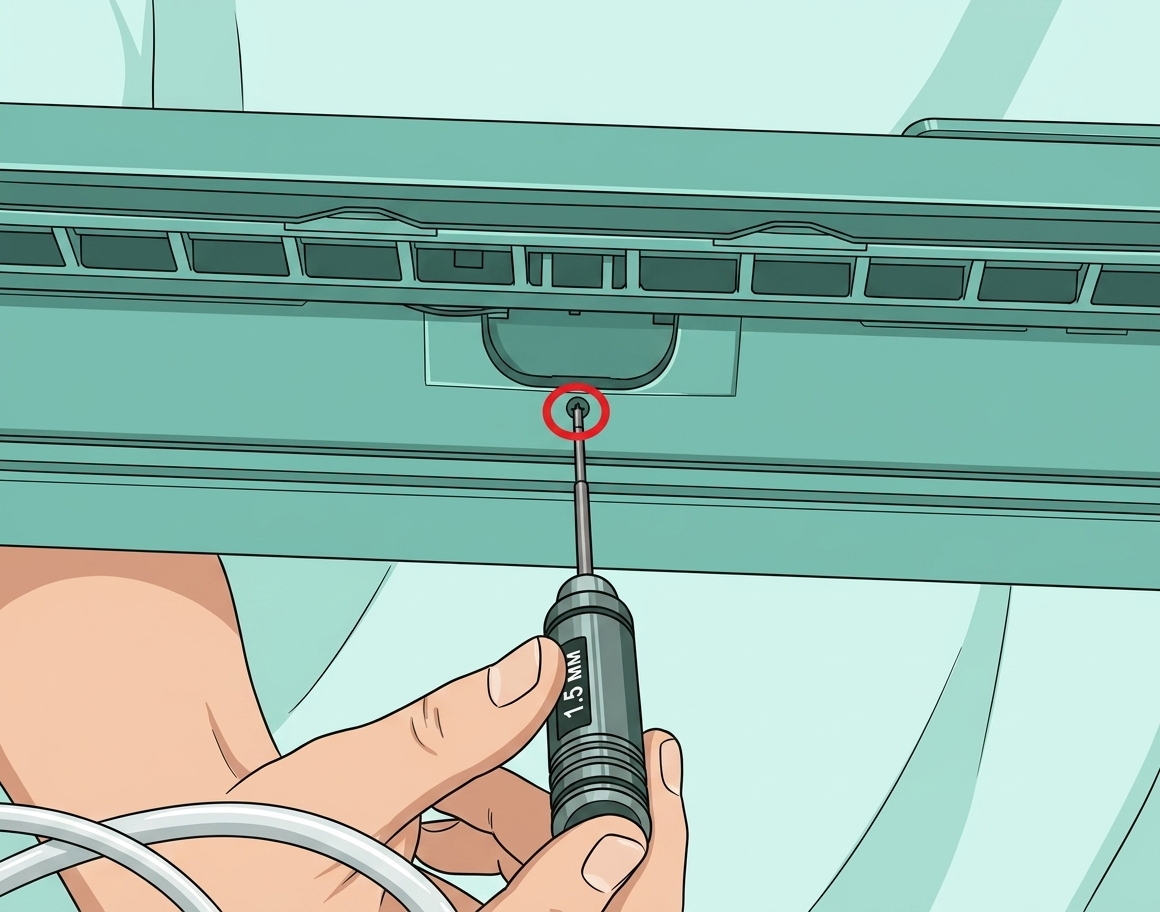

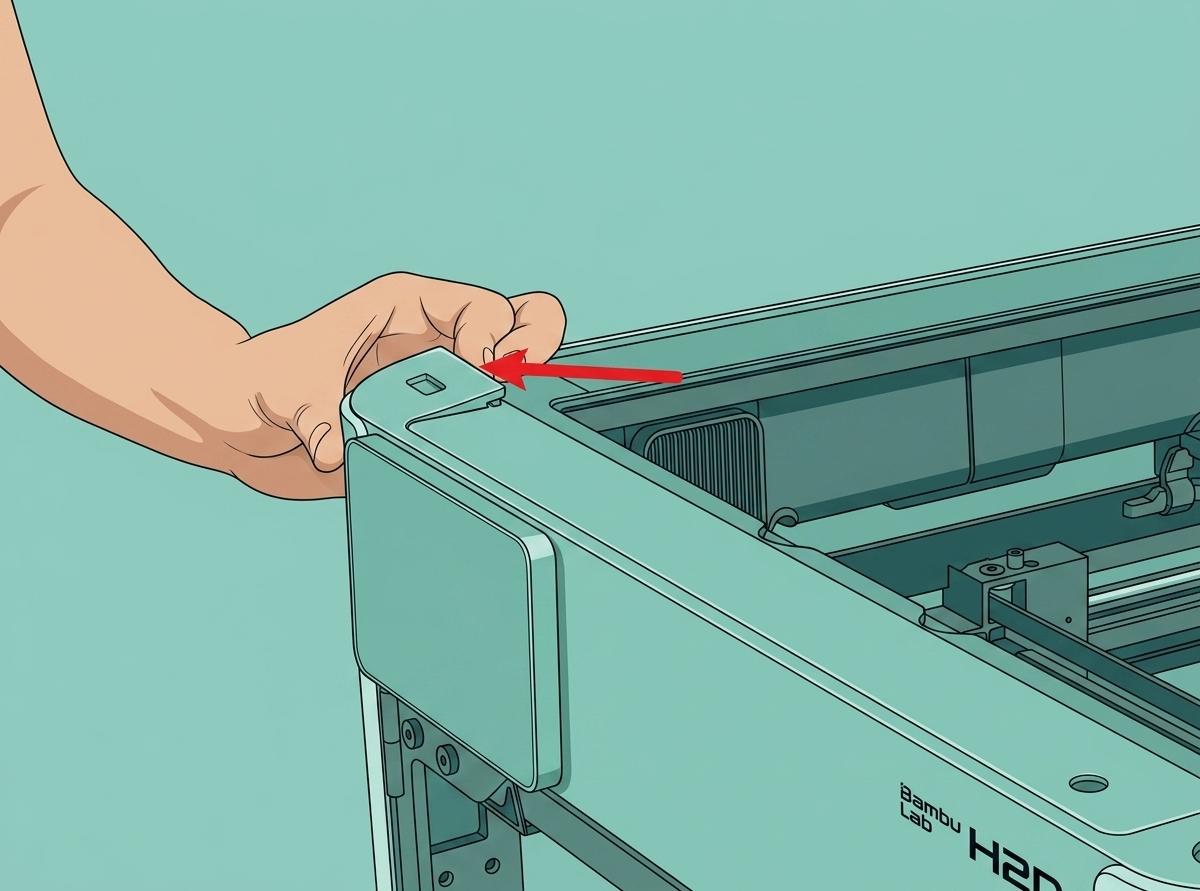

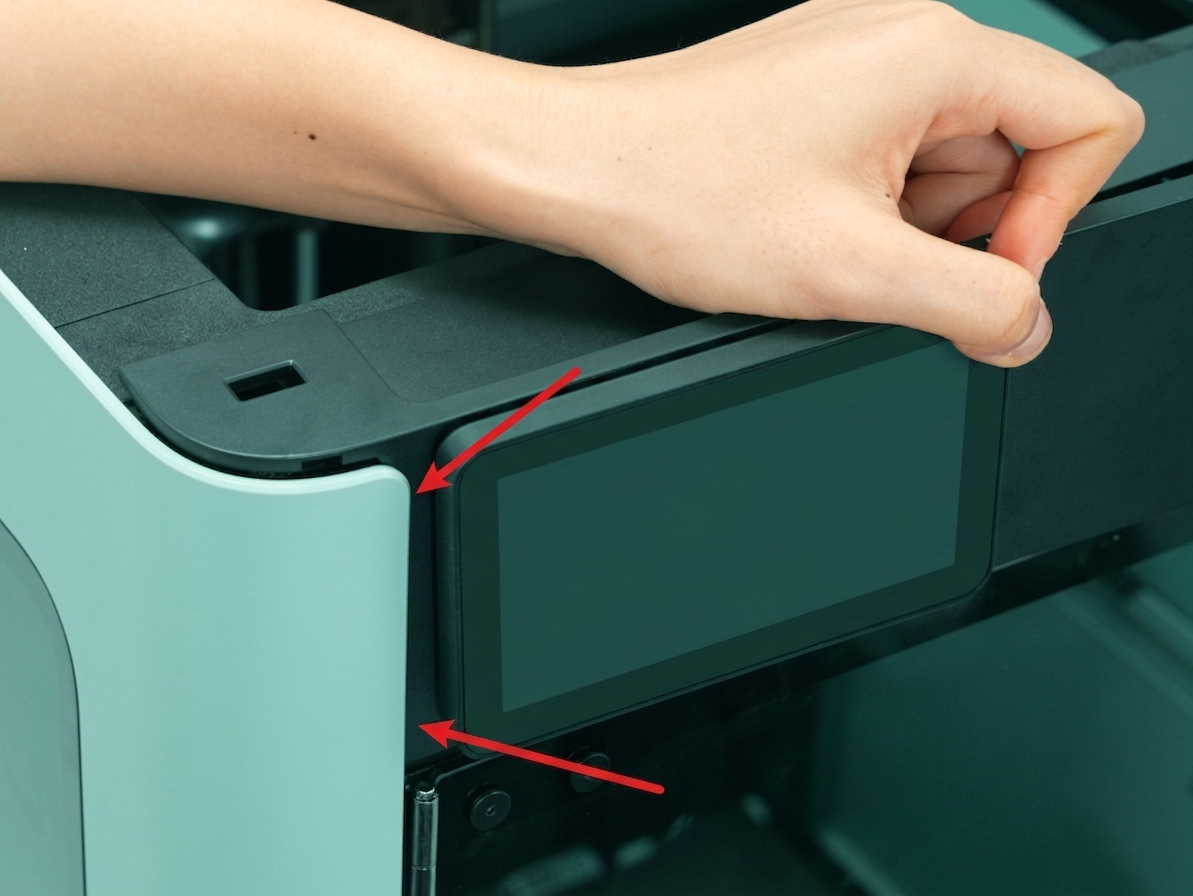

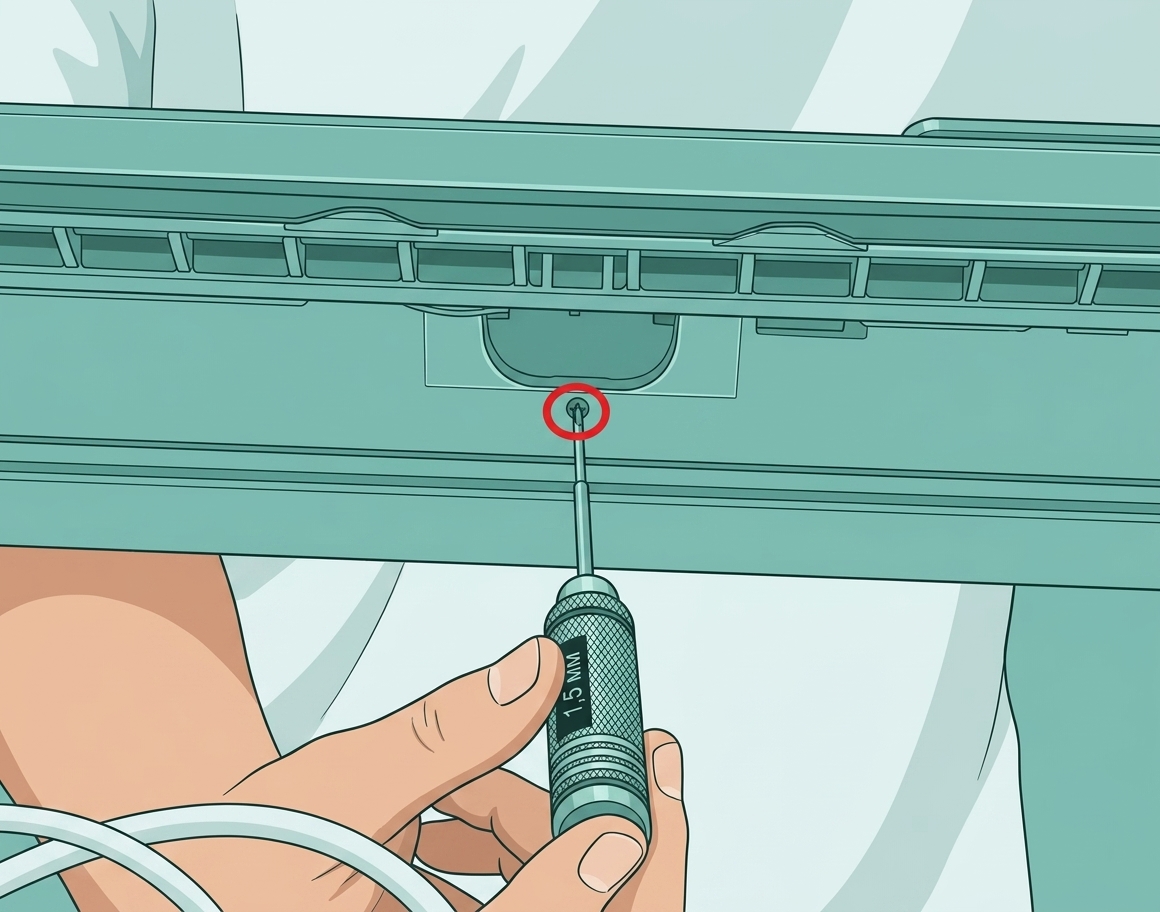

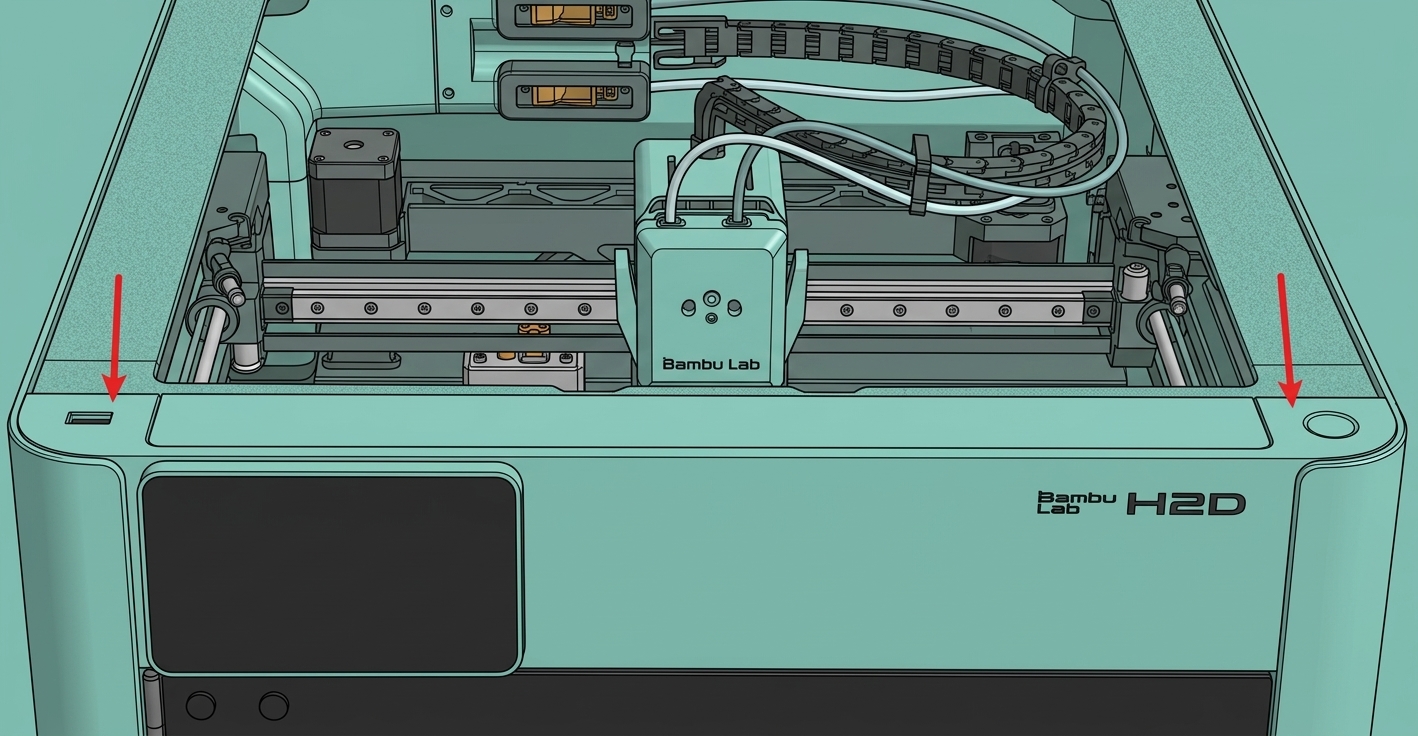

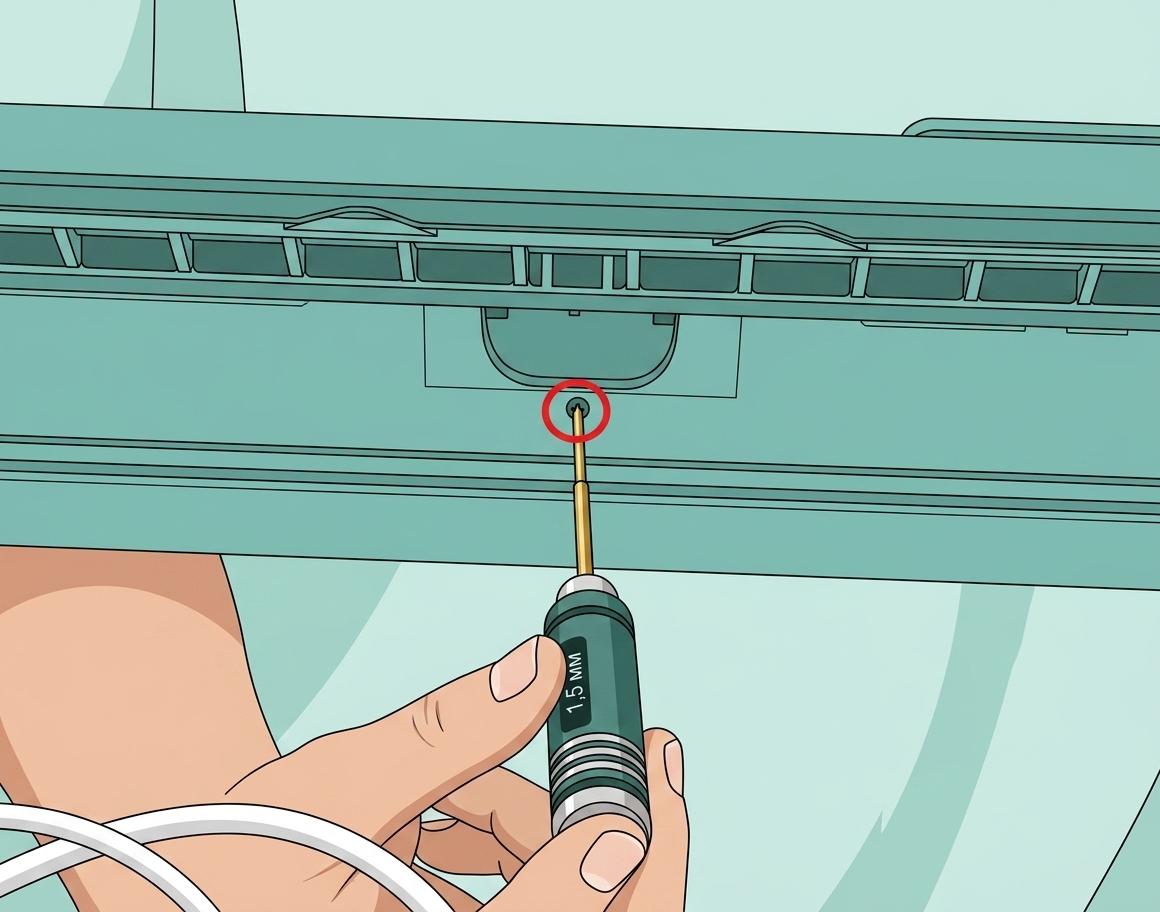

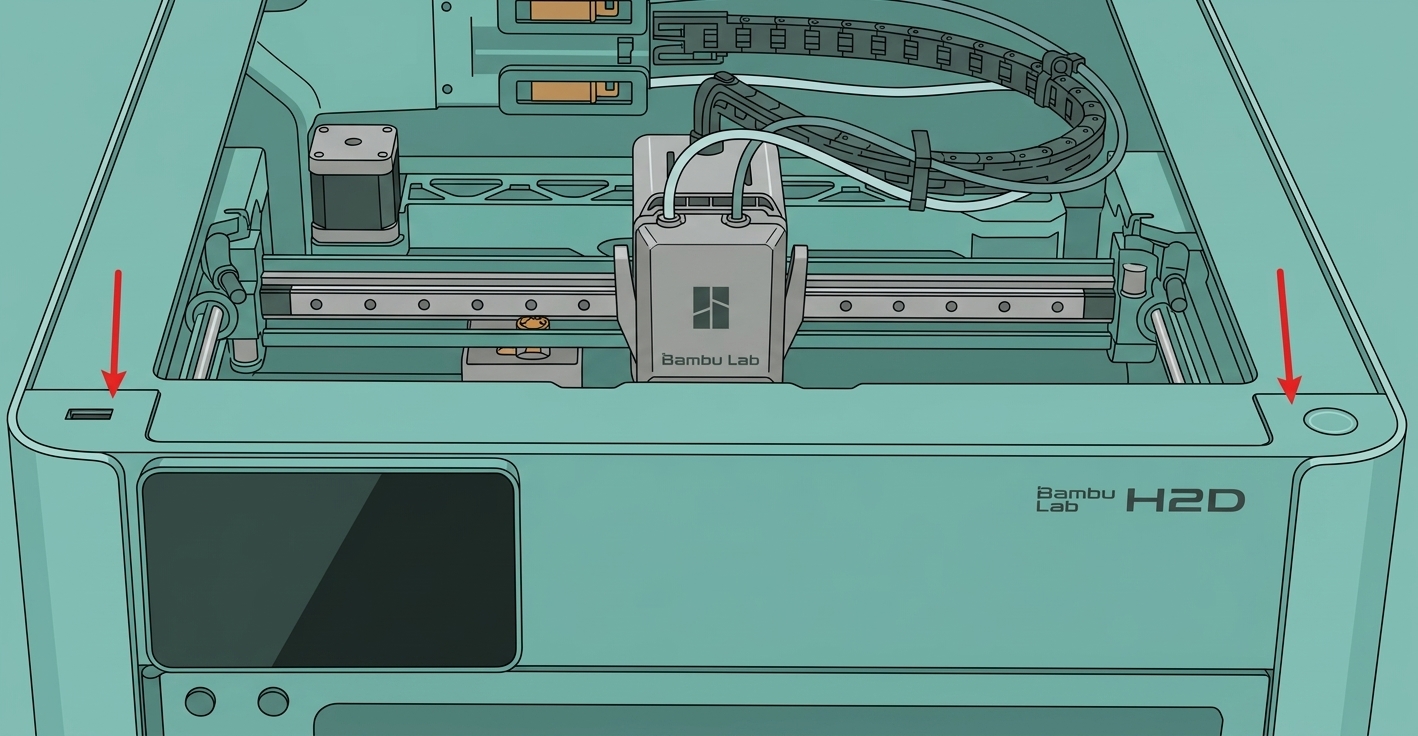

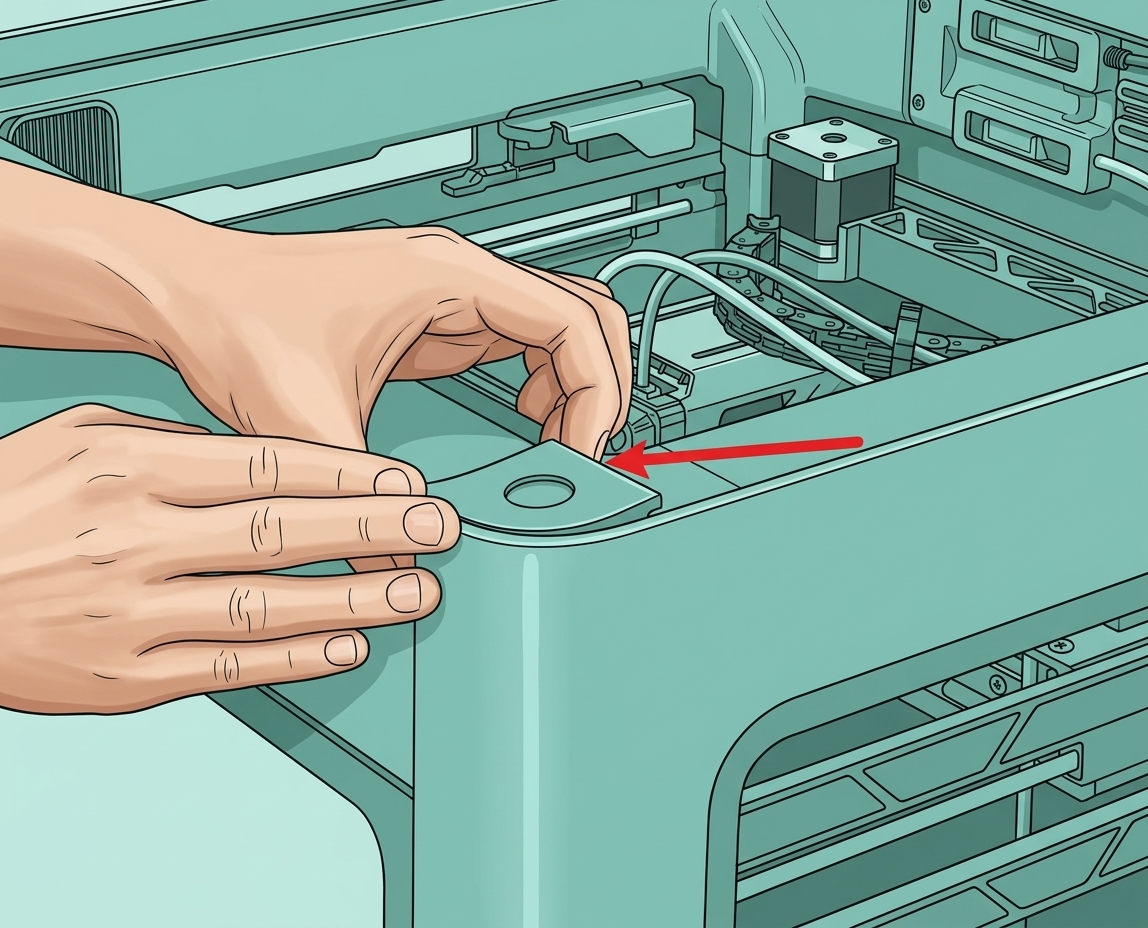

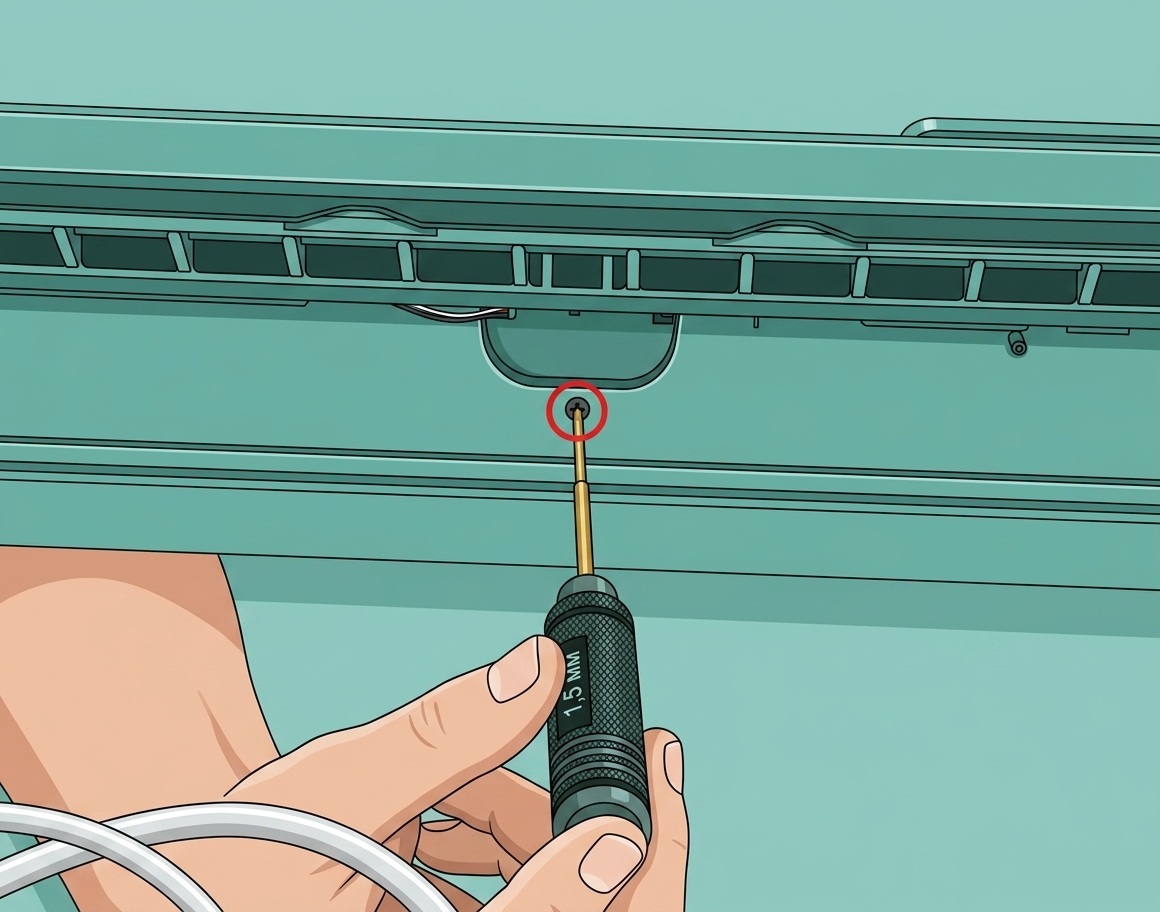

1. Используйте шестигранный ключ H1.5, чтобы удалить фиксирующий винт (BT2×12), затем удерживайте защелку на левой стороне передней панели рукой, отщелкните верхнюю левую сторону передней панели, а затем отщелкните верхнюю правую сторону:

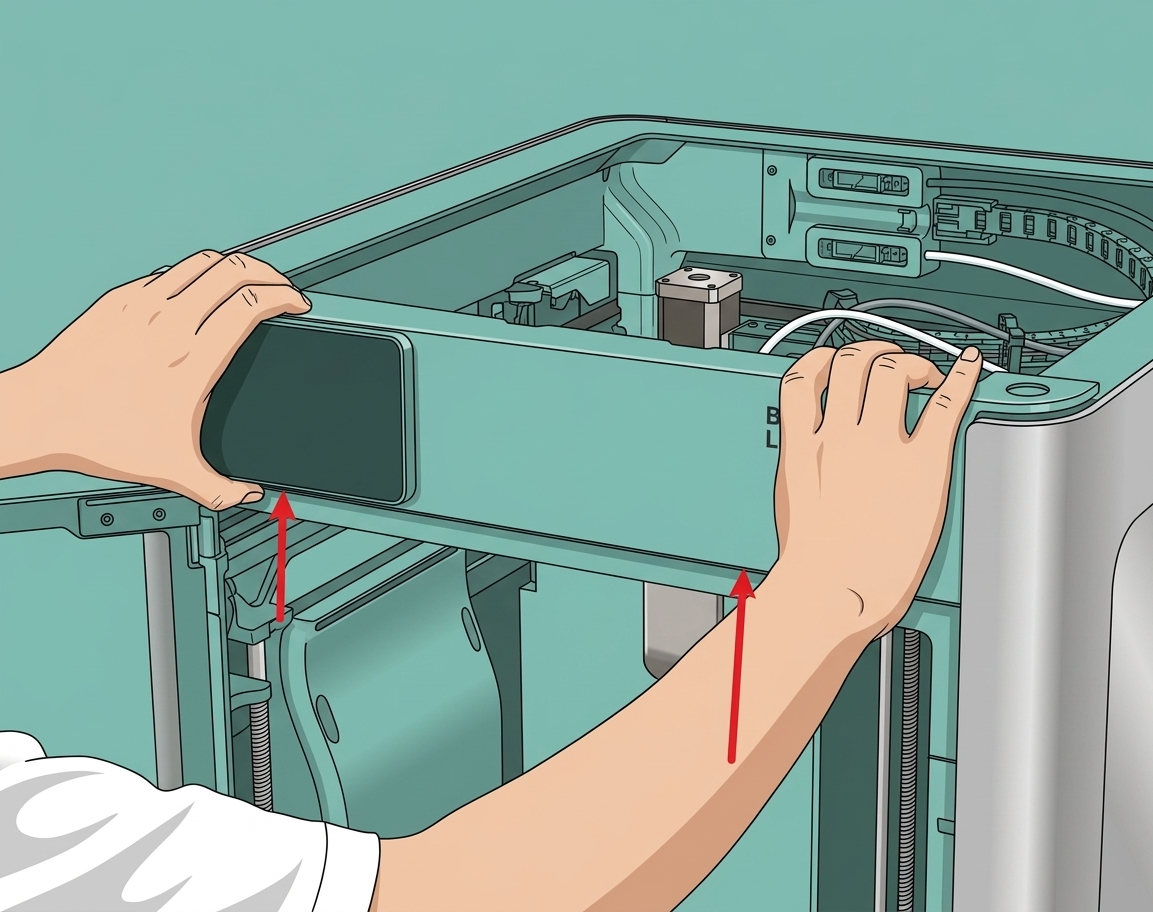

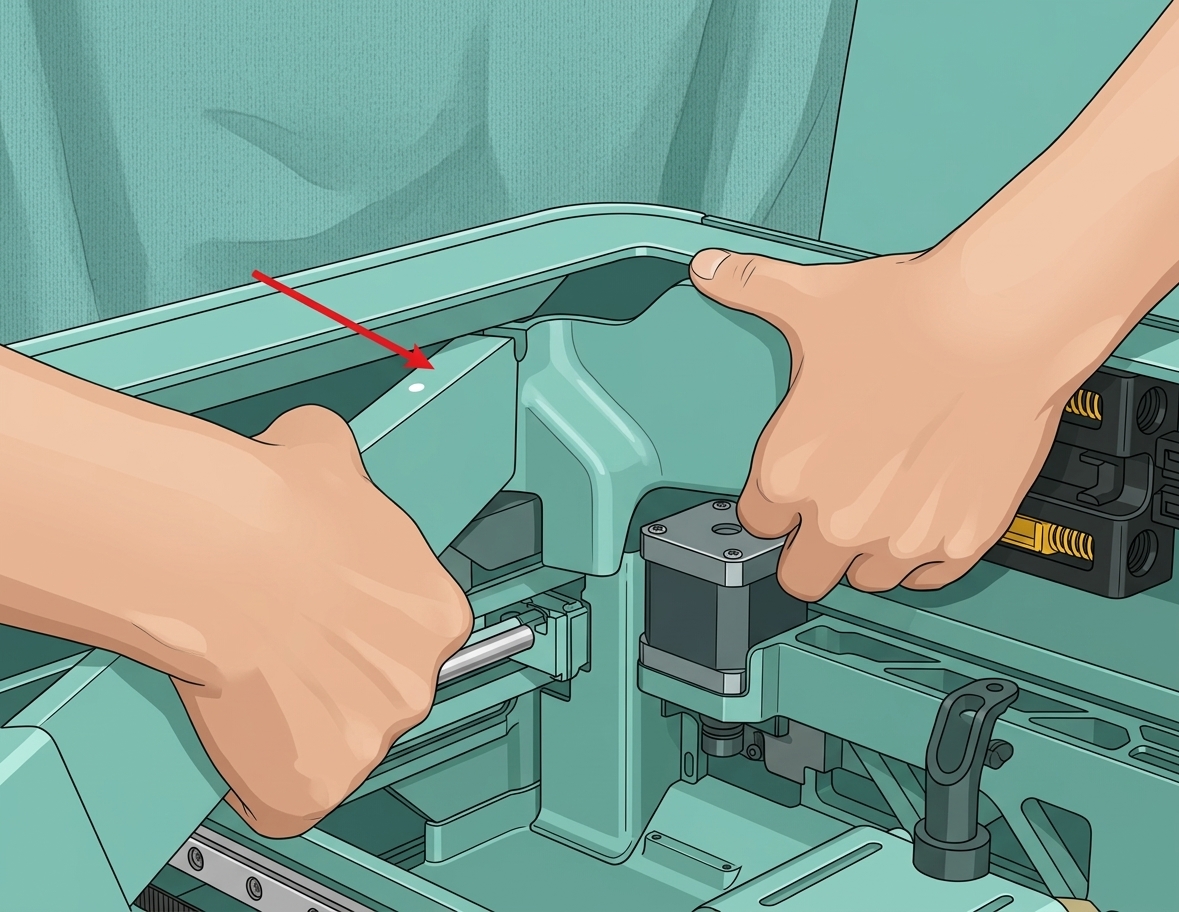

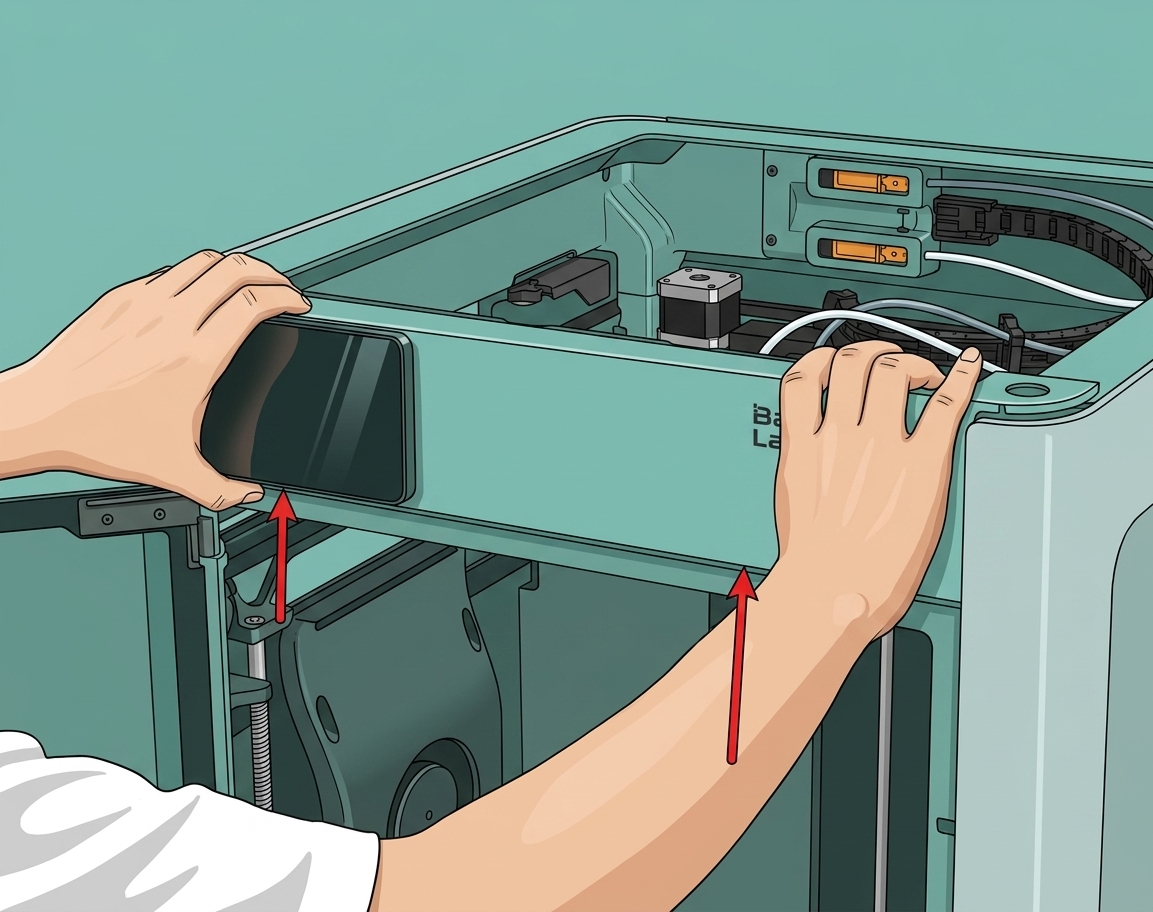

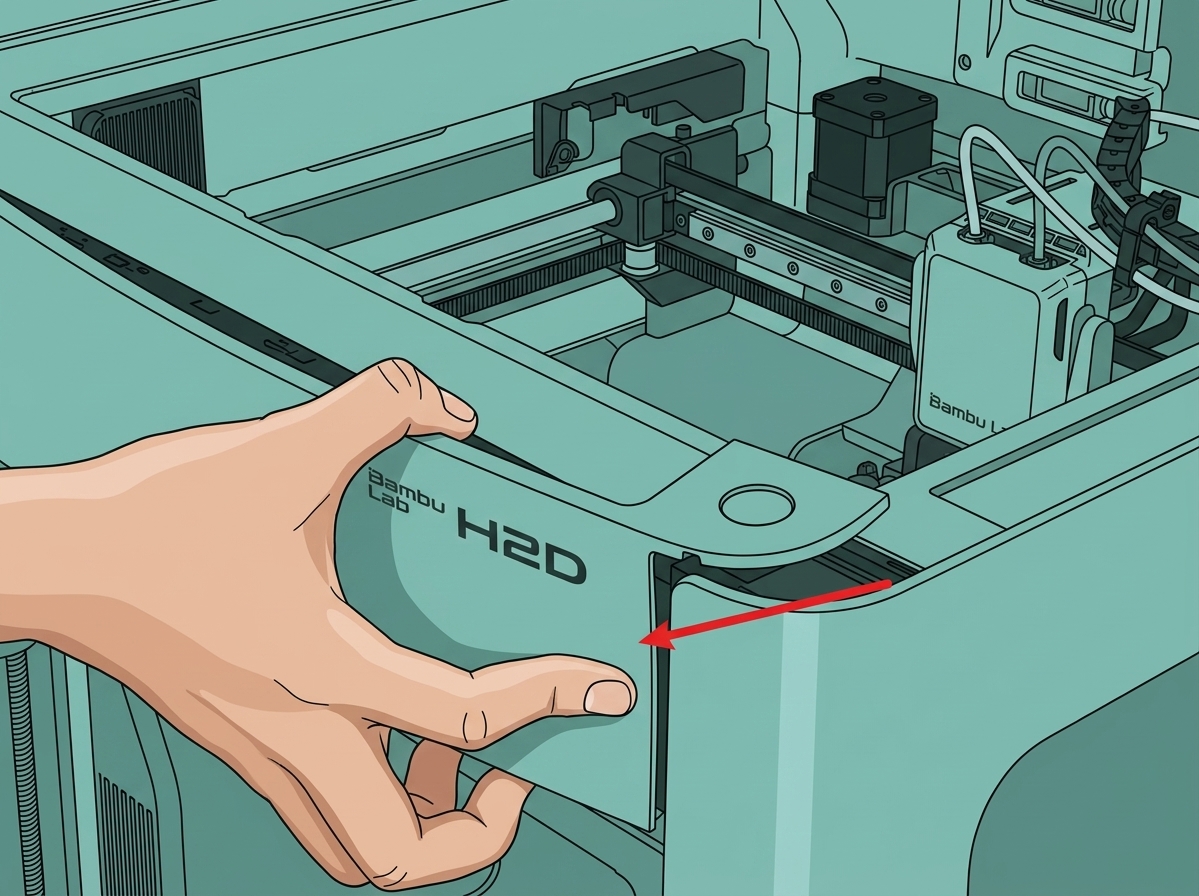

2. Затем поместите большие пальцы на нижнюю часть передней панели и нажмите вверх, чтобы разблокировать защелку передней панели. Затем удерживайте правую сторону передней панели, слегка согните ее и вытяните правую сторону передней панели из-под правой боковой панели.

Пожалуйста, вытягивайте его осторожно, чтобы не повредить FPC экрана!

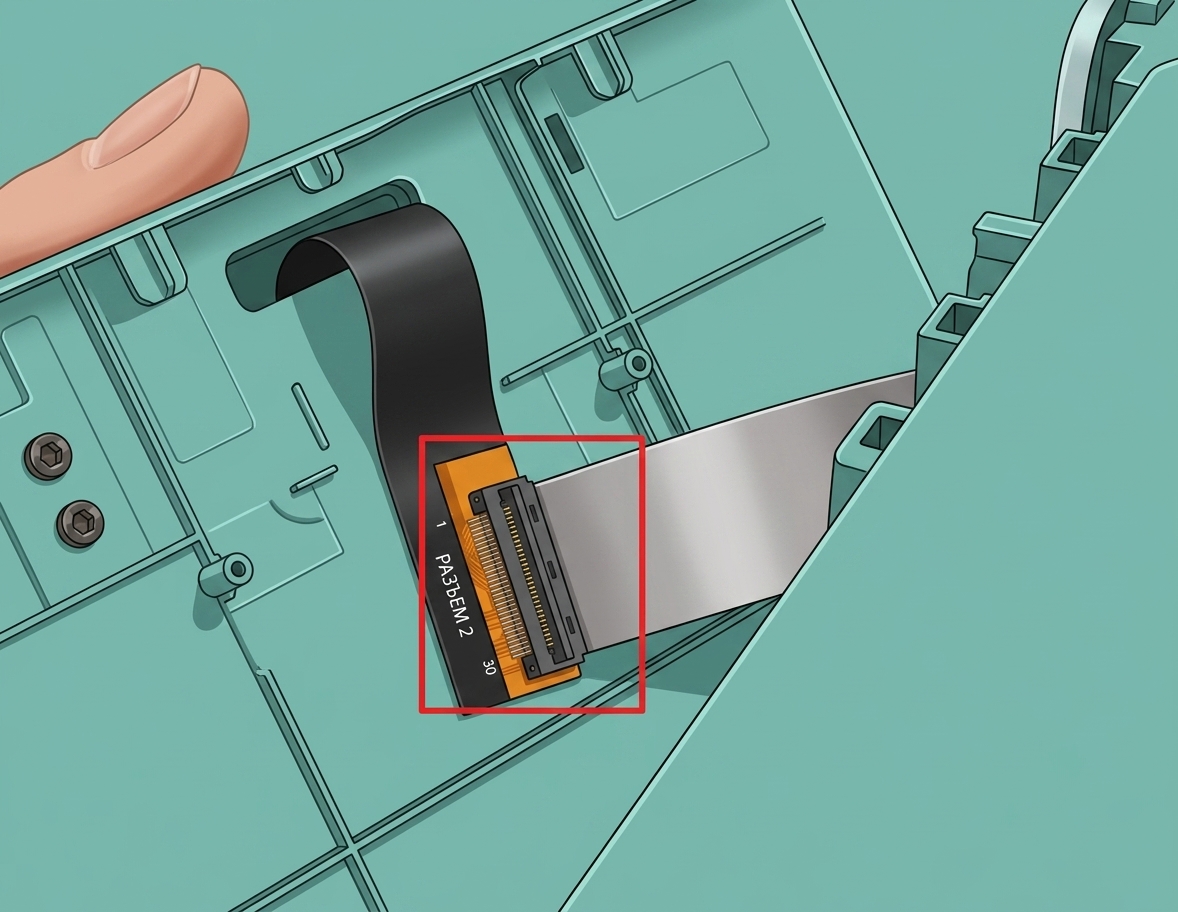

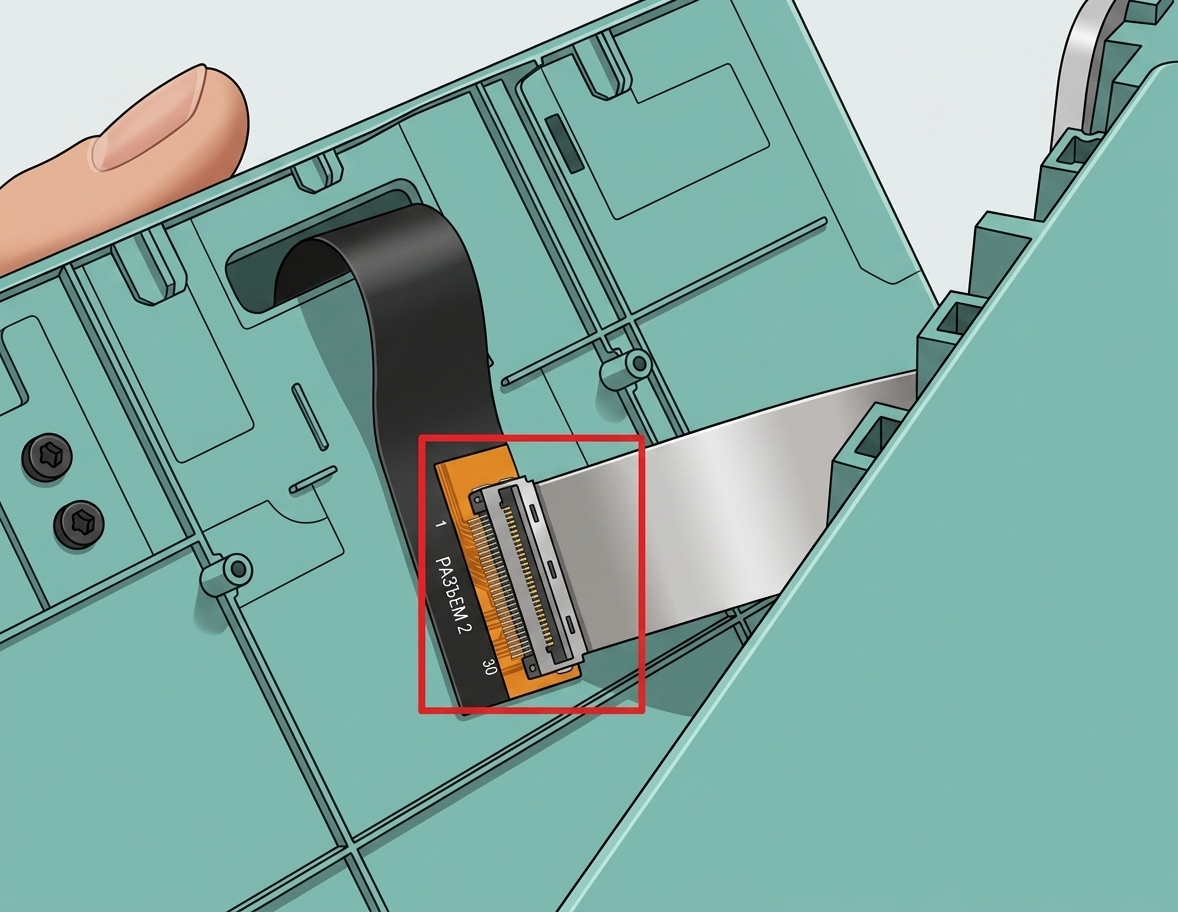

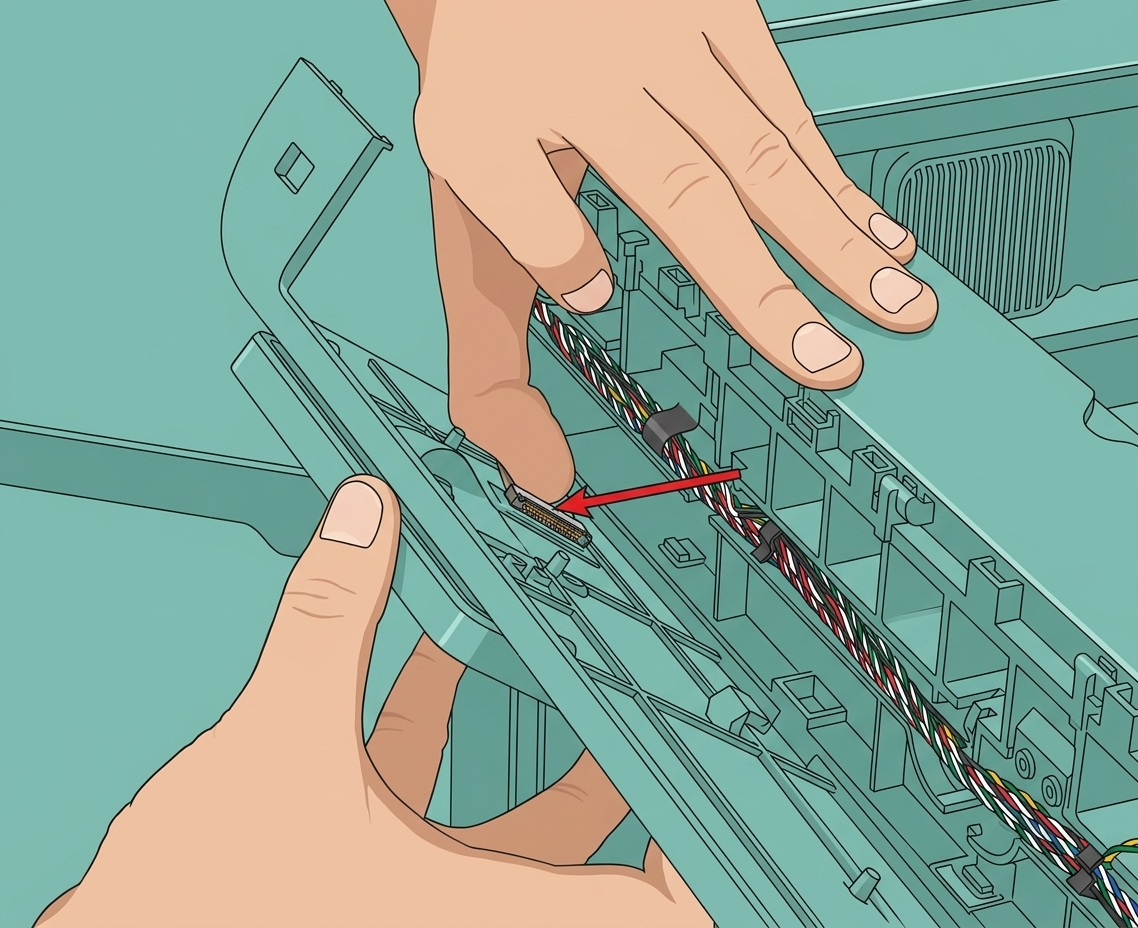

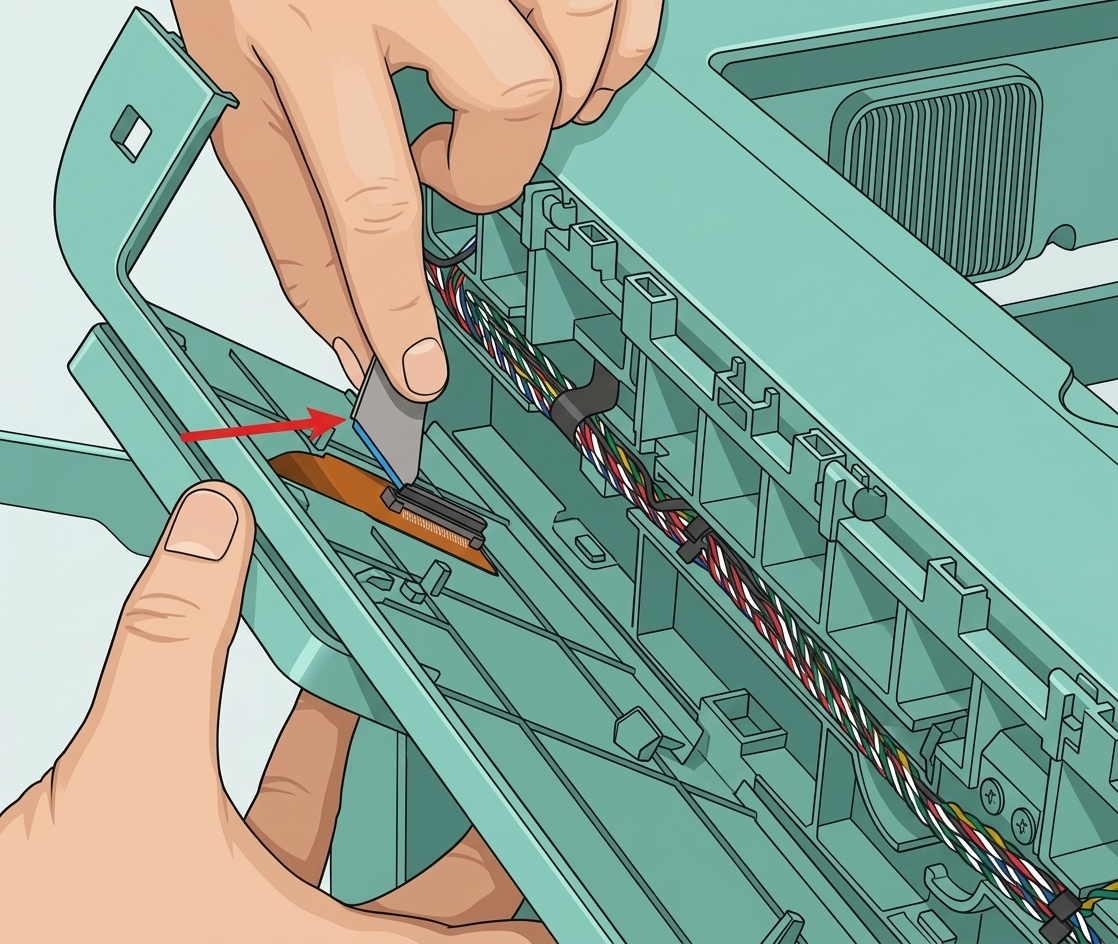

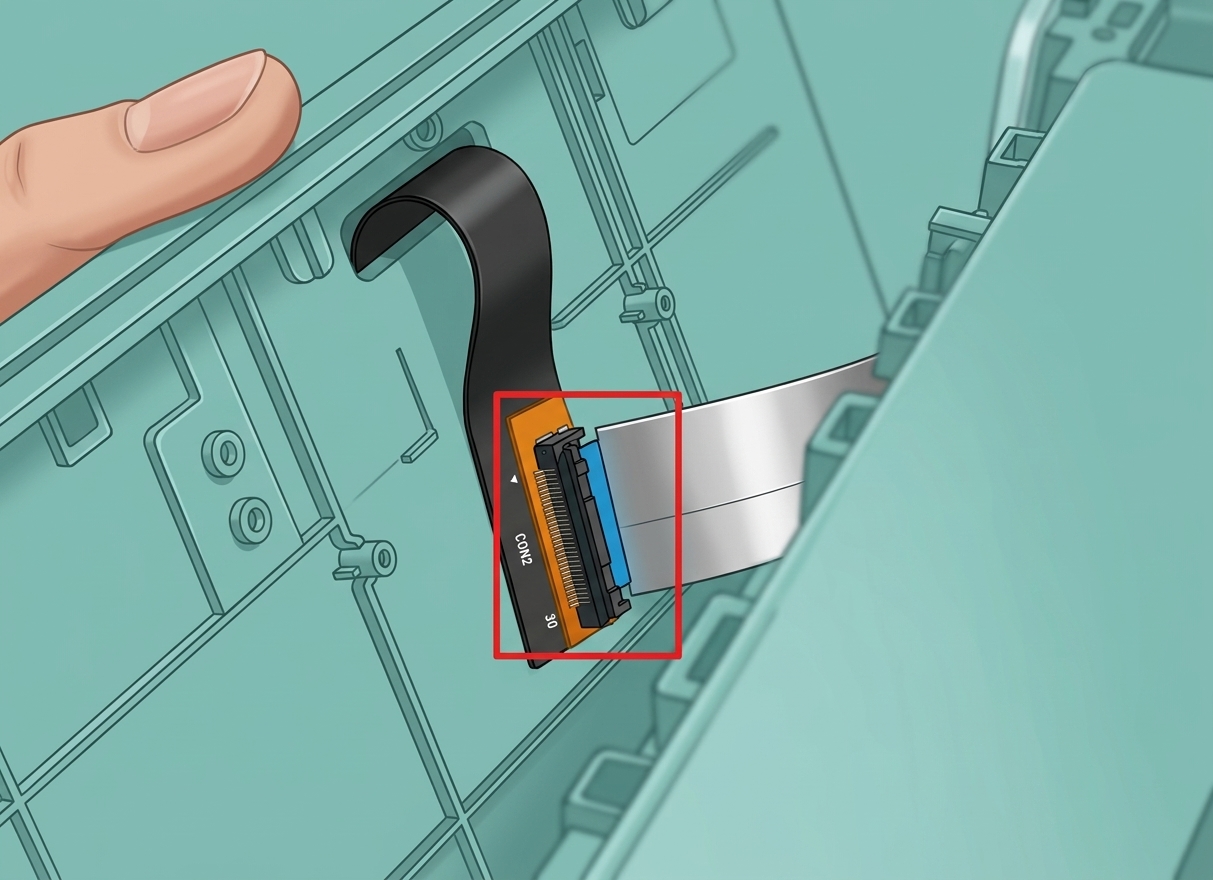

3. После того как правая сторона передней панели будет вытянута из принтера, осторожно переверните переднюю панель, чтобы открыть интерфейс между экраном и FPC экрана. Отстегните зажим кабеля экрана вверх, а затем извлеките кабель экрана из зажима.

Шаг 2: Снятие экрана с передней панели

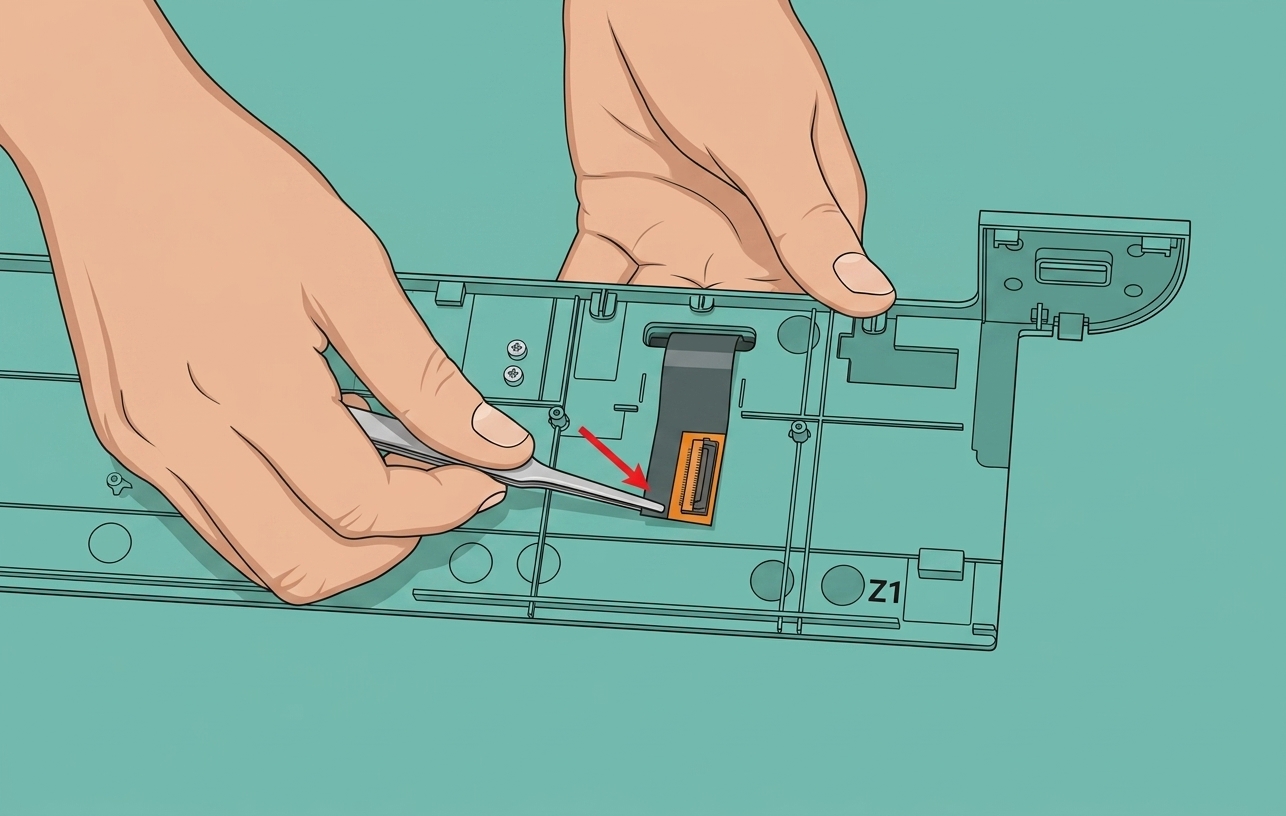

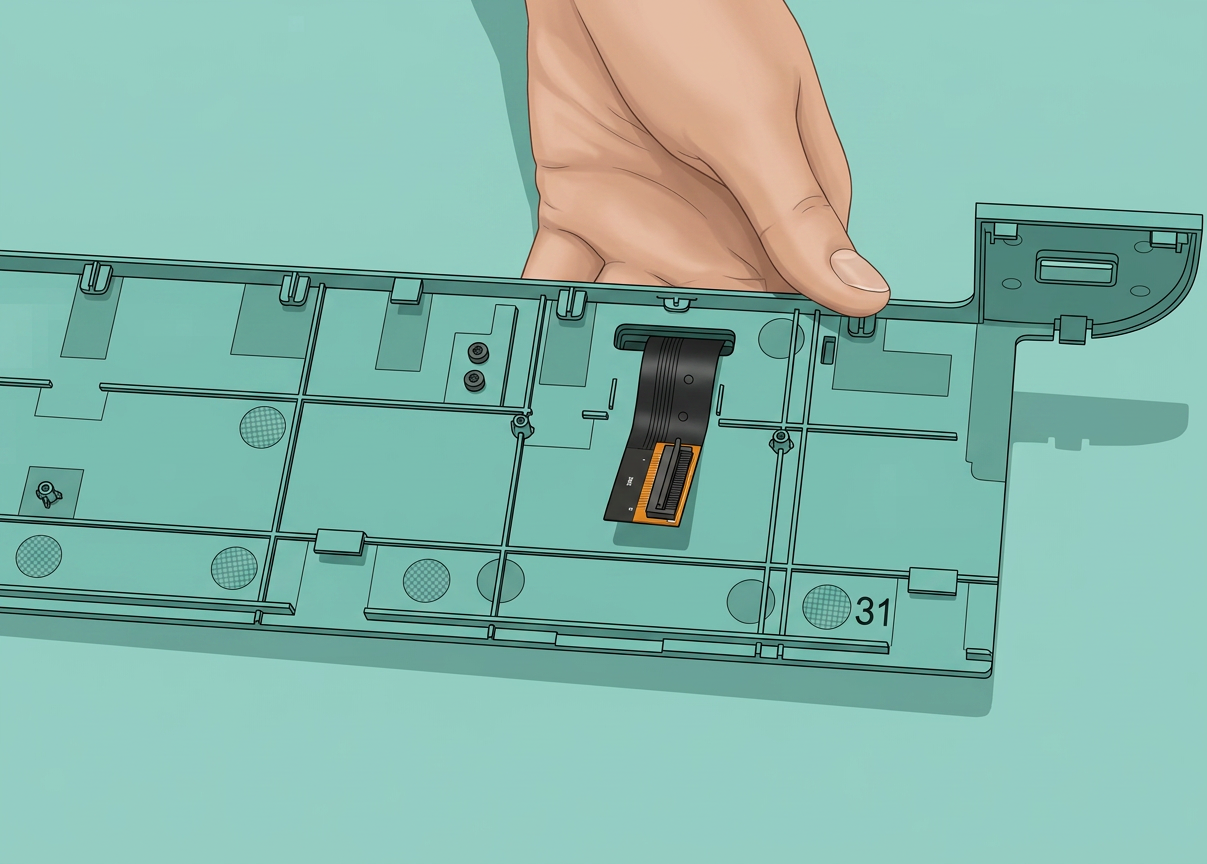

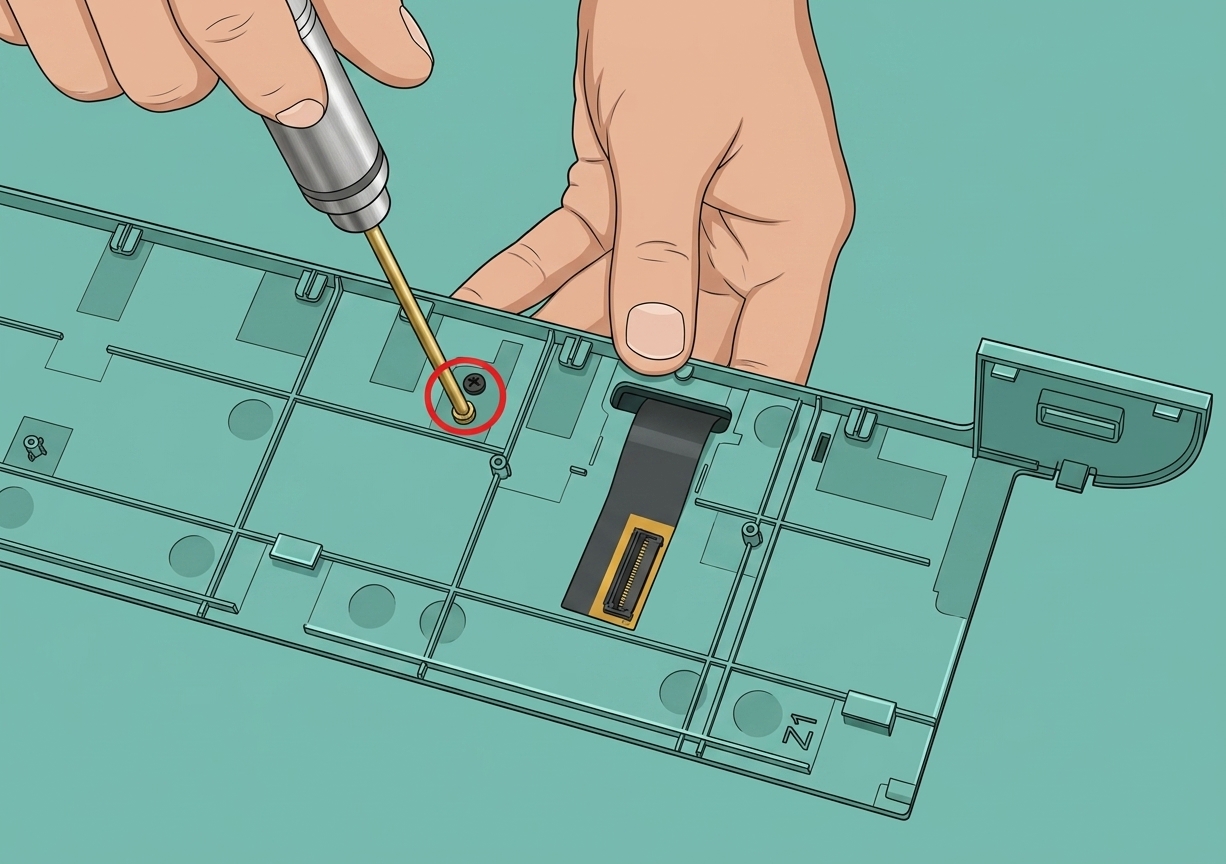

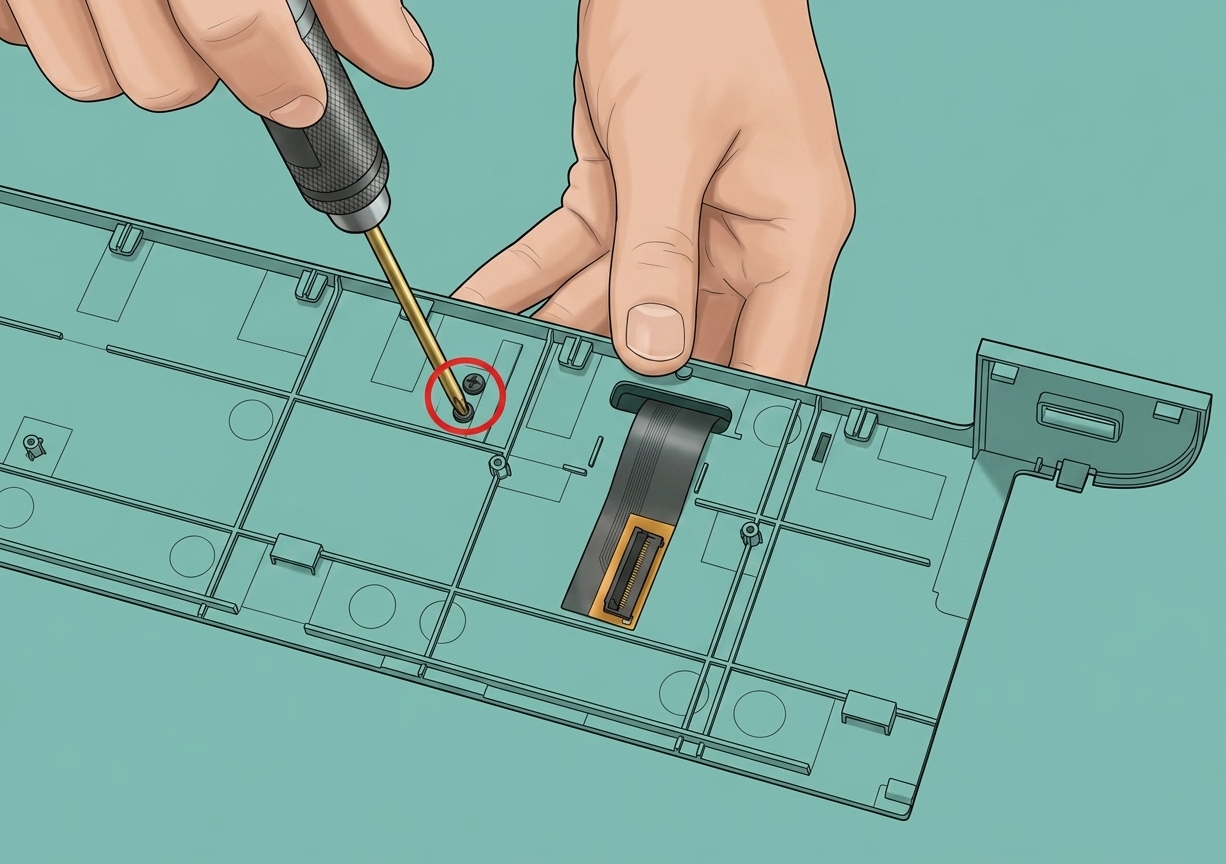

1. Поместите переднюю панель на стол, используйте шестигранный ключ H2.0, чтобы удалить два фиксирующих винта петли экрана (M2.5x4), а затем оторвите FPC экрана от передней панели (можно использовать пинцет, чтобы помочь оторвать его);

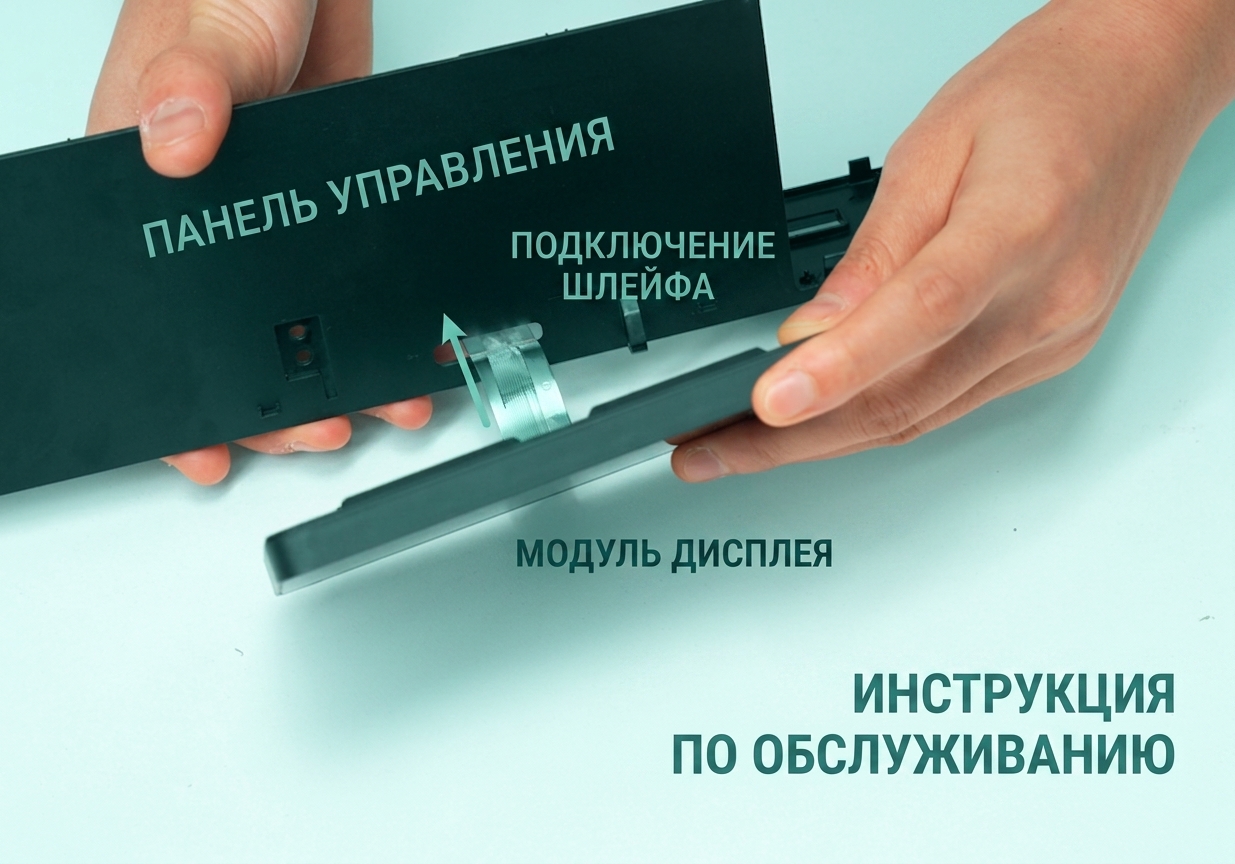

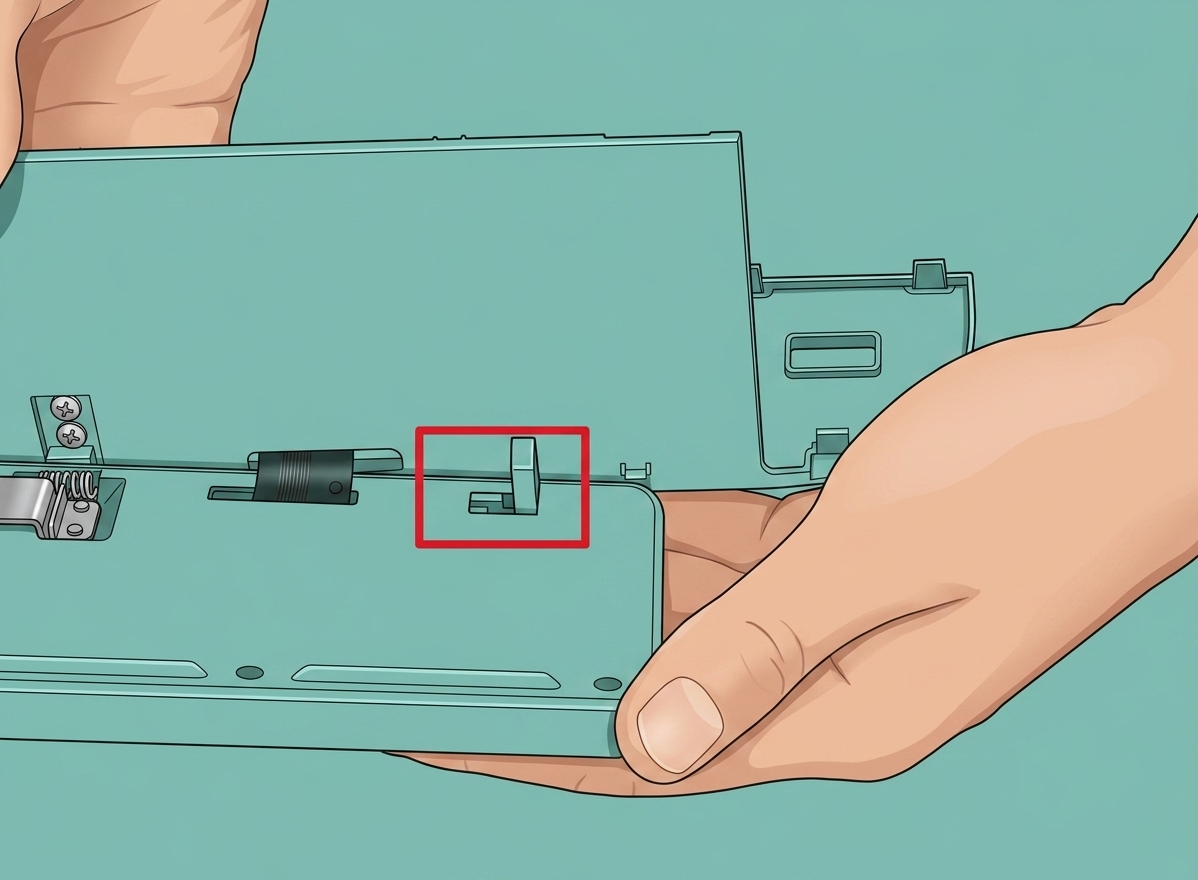

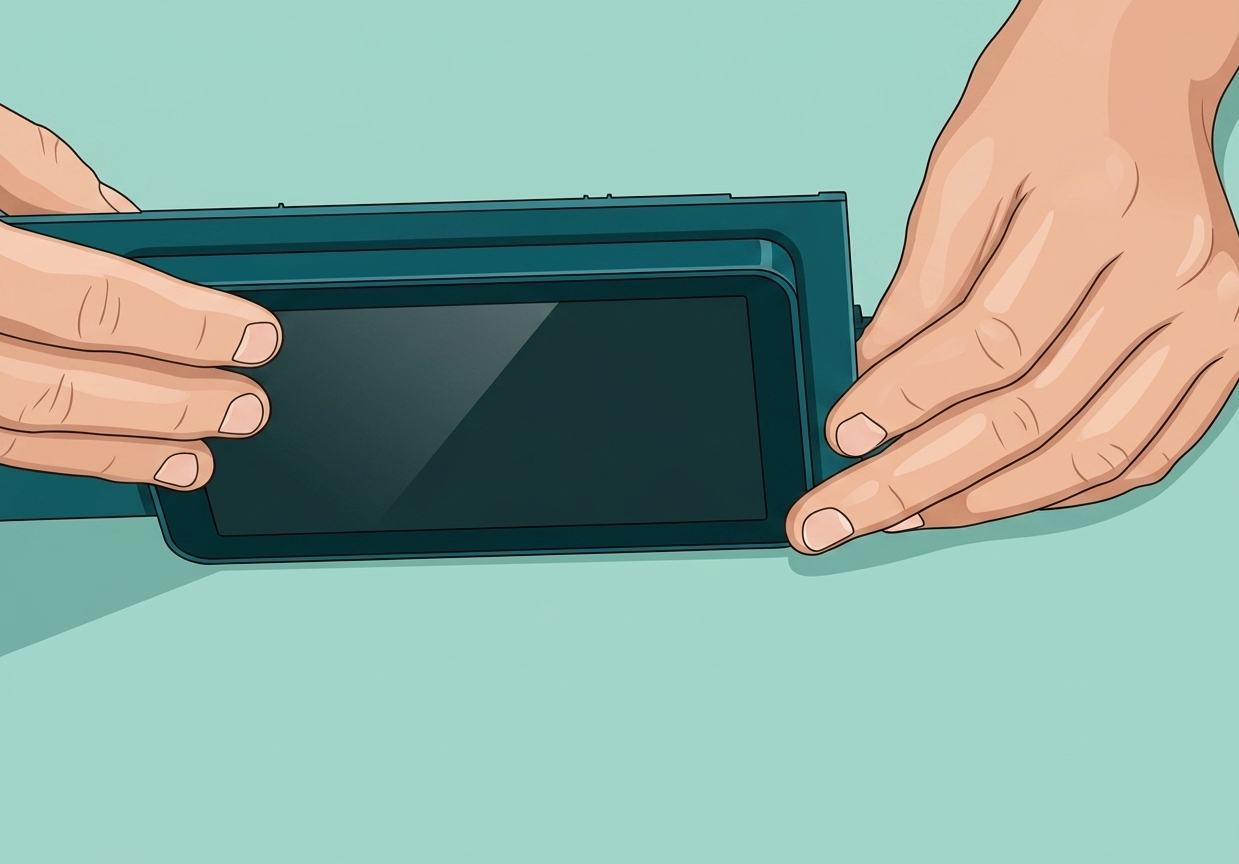

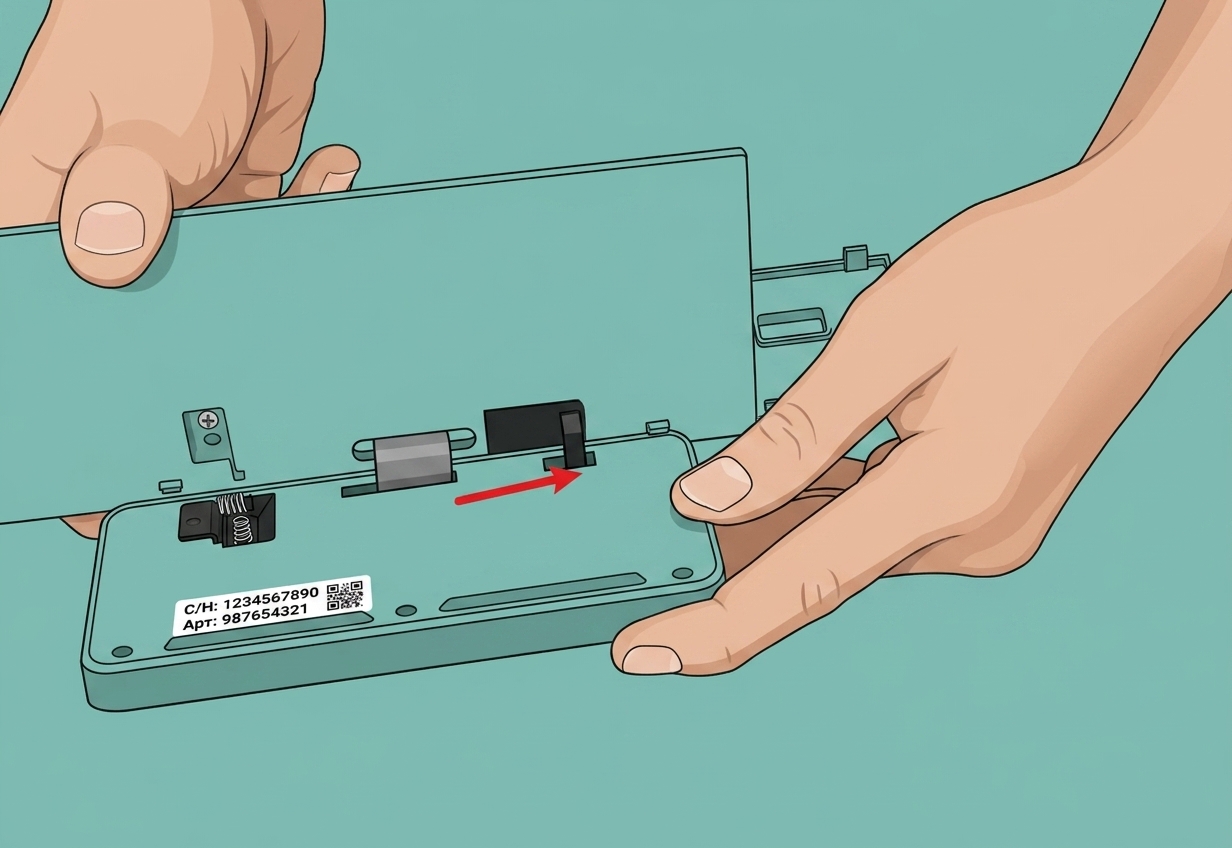

2. Удерживая переднюю панель, наклоните ее вверх, вытяните штырьки экрана из передней панели и снимите экран.

Установка экрана

Шаг 1: Установка экрана на переднюю панель

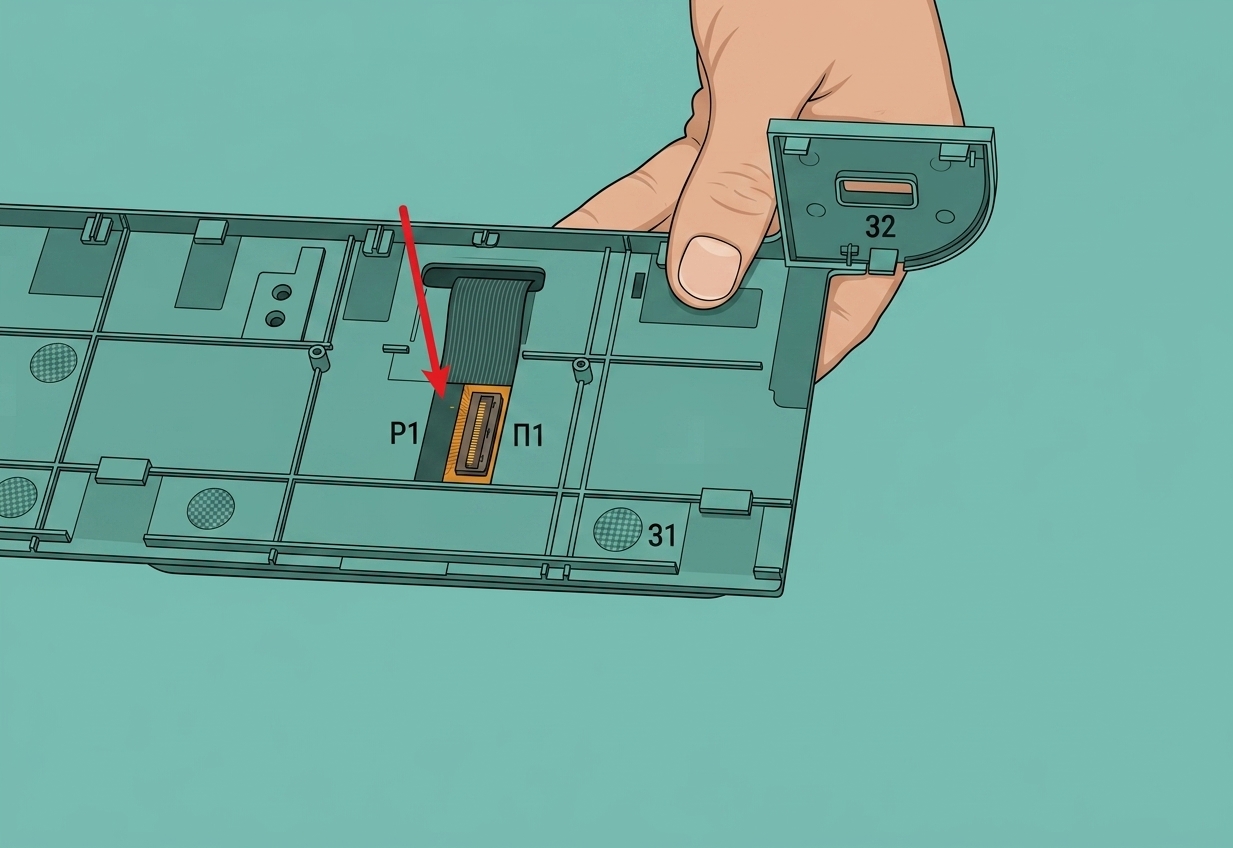

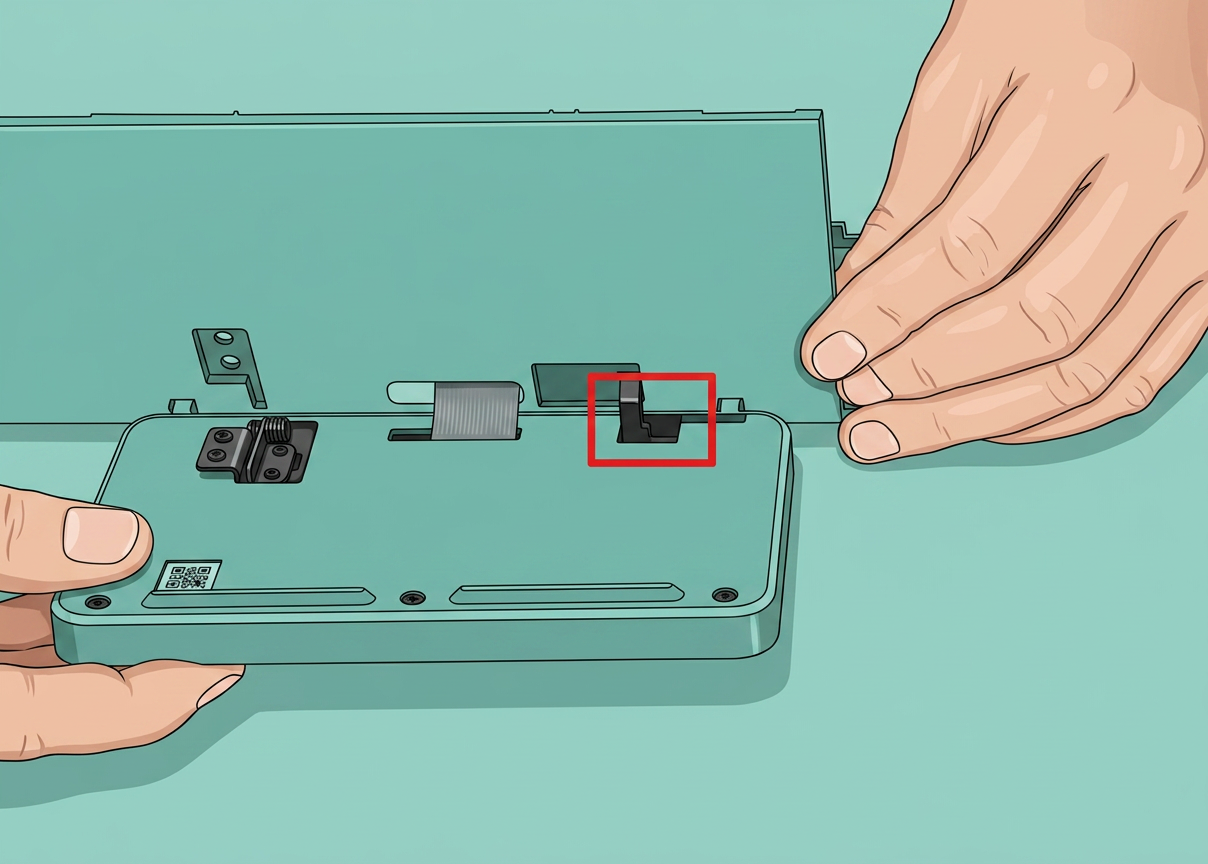

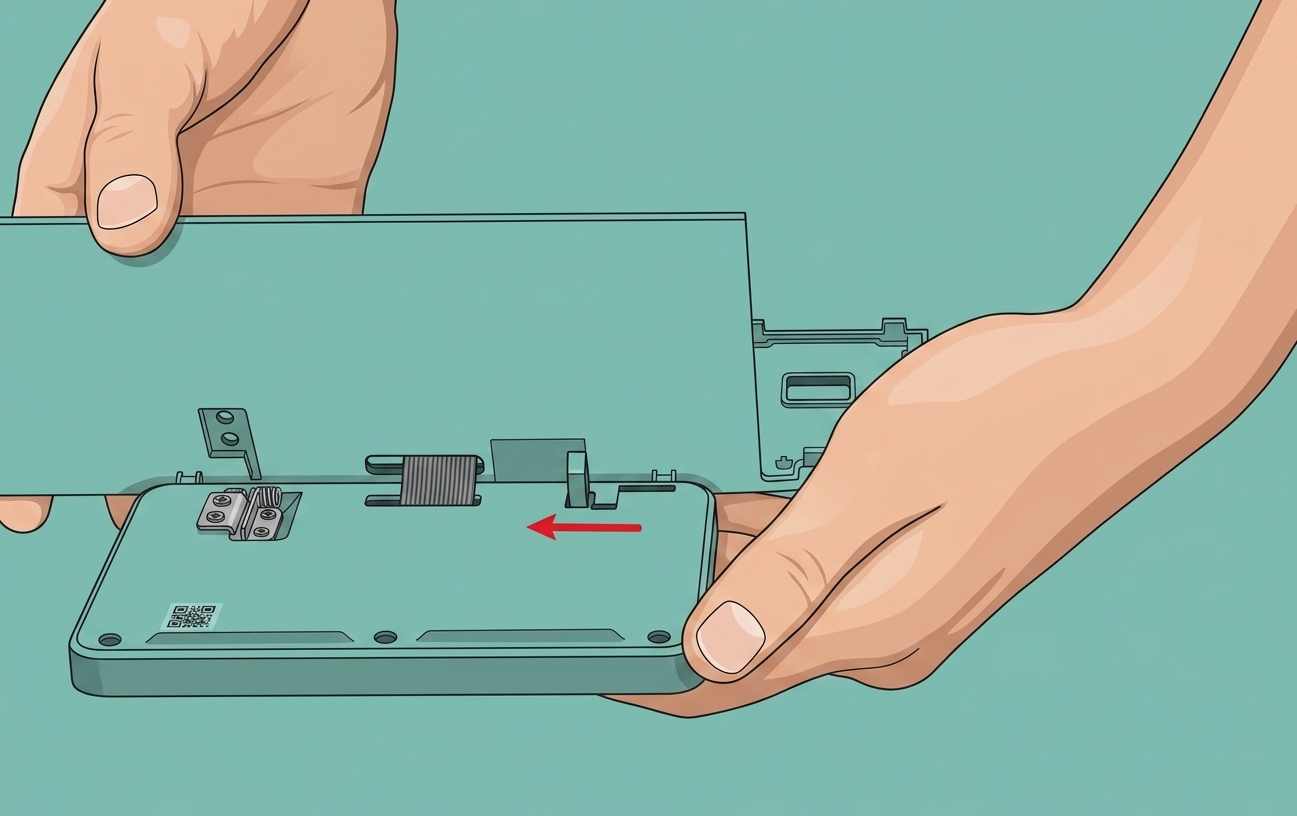

1. Сначала протяните FPC экрана через маленькое отверстие в передней панели. Выровняйте штырьки экрана с маленькими отверстиями на передней панели и вставьте их.

2. Закрепите переднюю панель на экране, выровняв отверстия под винты. Затяните два фиксирующих винта (M2.5x4) с помощью шестигранного ключа H2.0. Наконец, приклейте FPC к передней панели.

Если оригинального клея недостаточно, используйте двусторонний скотч.

Шаг 2: Установка передней панели

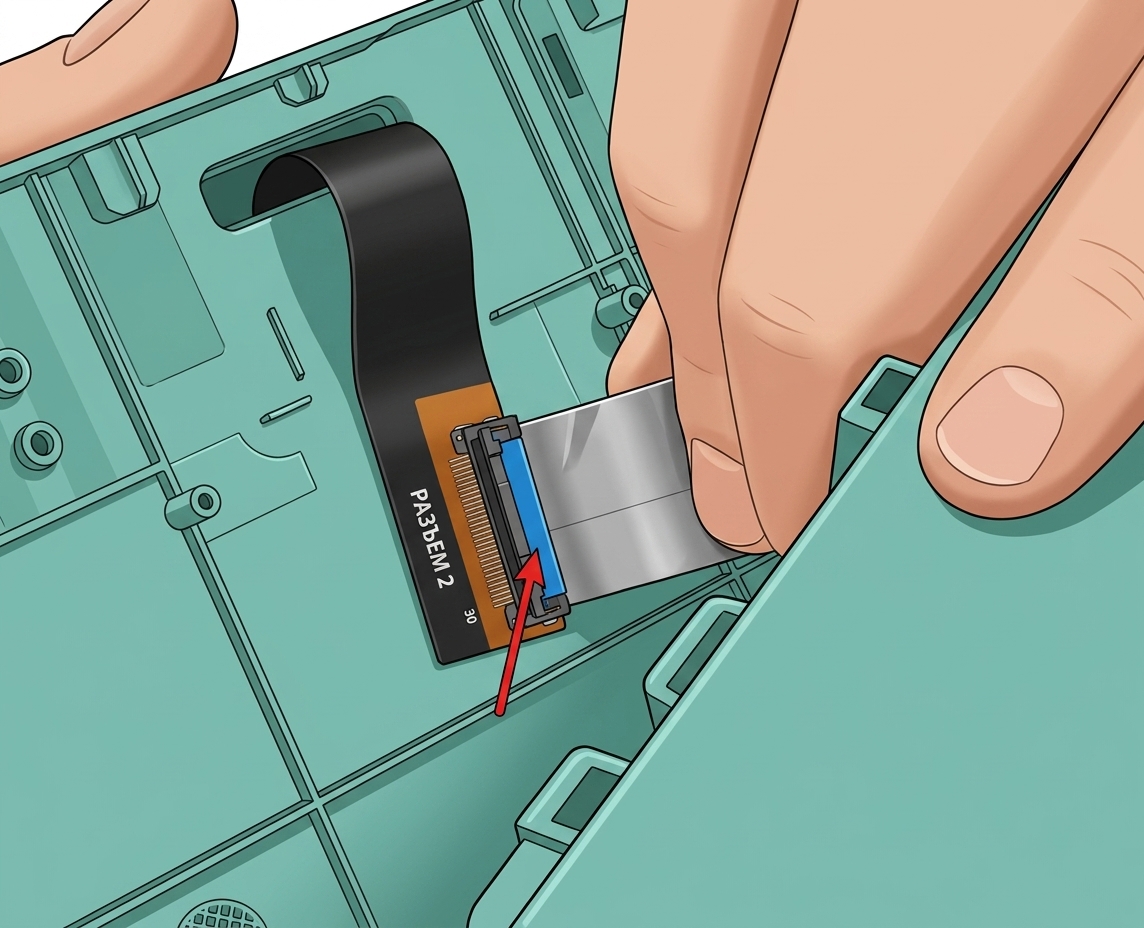

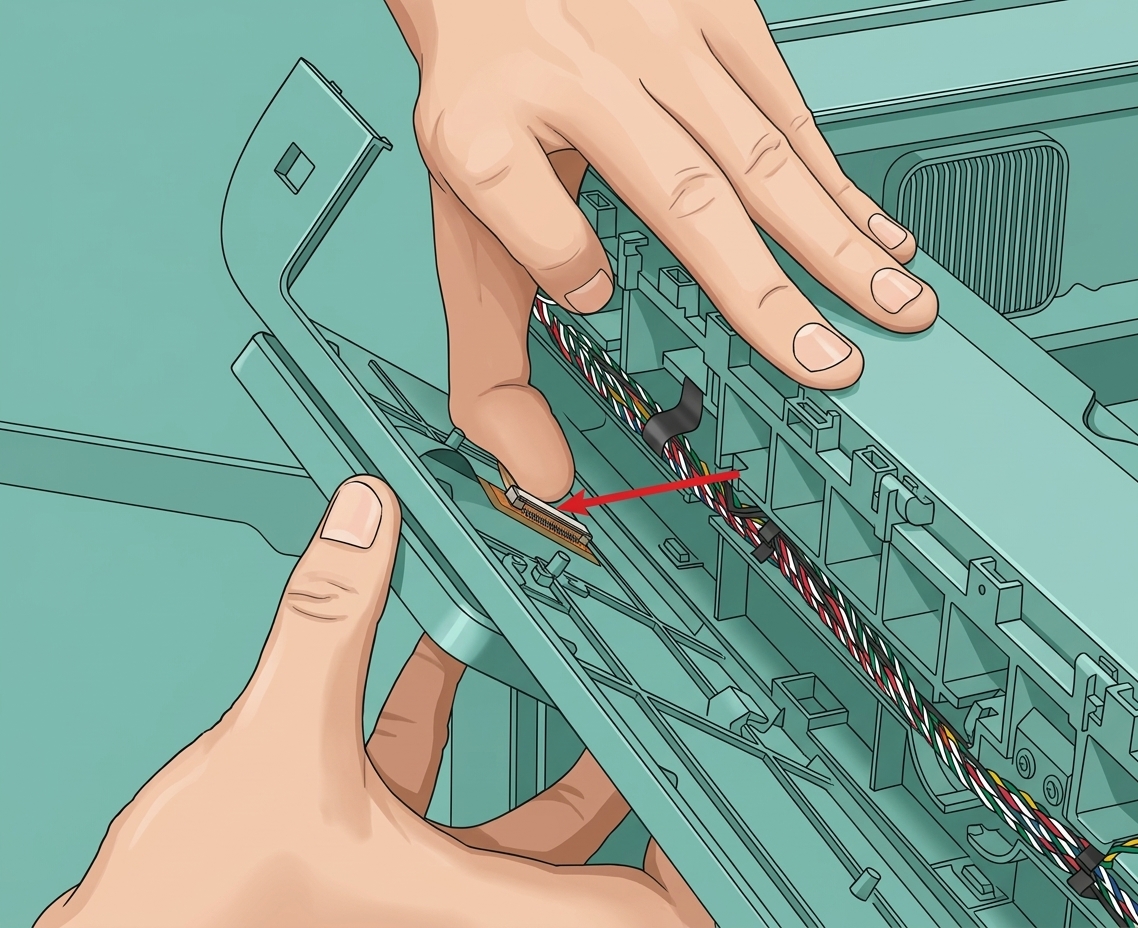

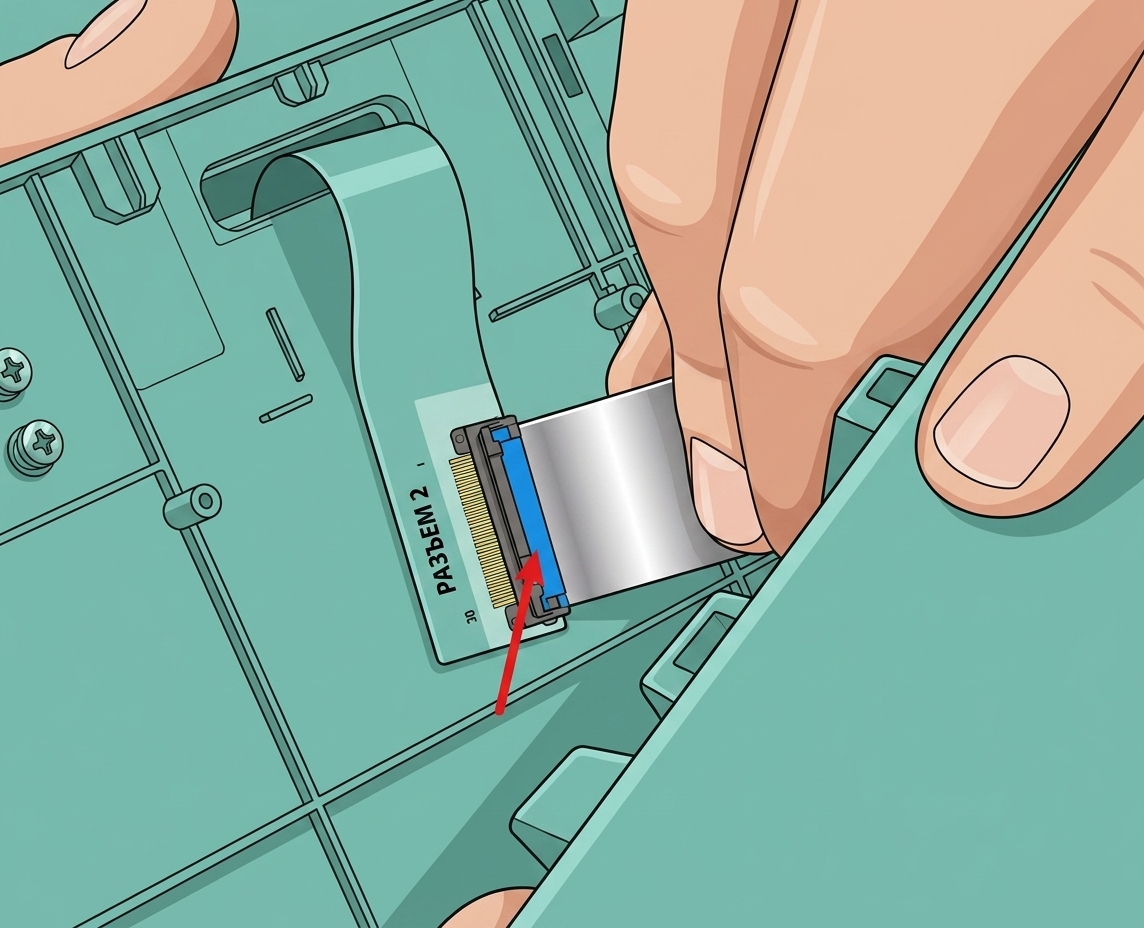

1. Поместите левую сторону передней панели рядом с левой стороной принтера. Вставьте FPC экрана в коннектор и закрепите черный зажим.

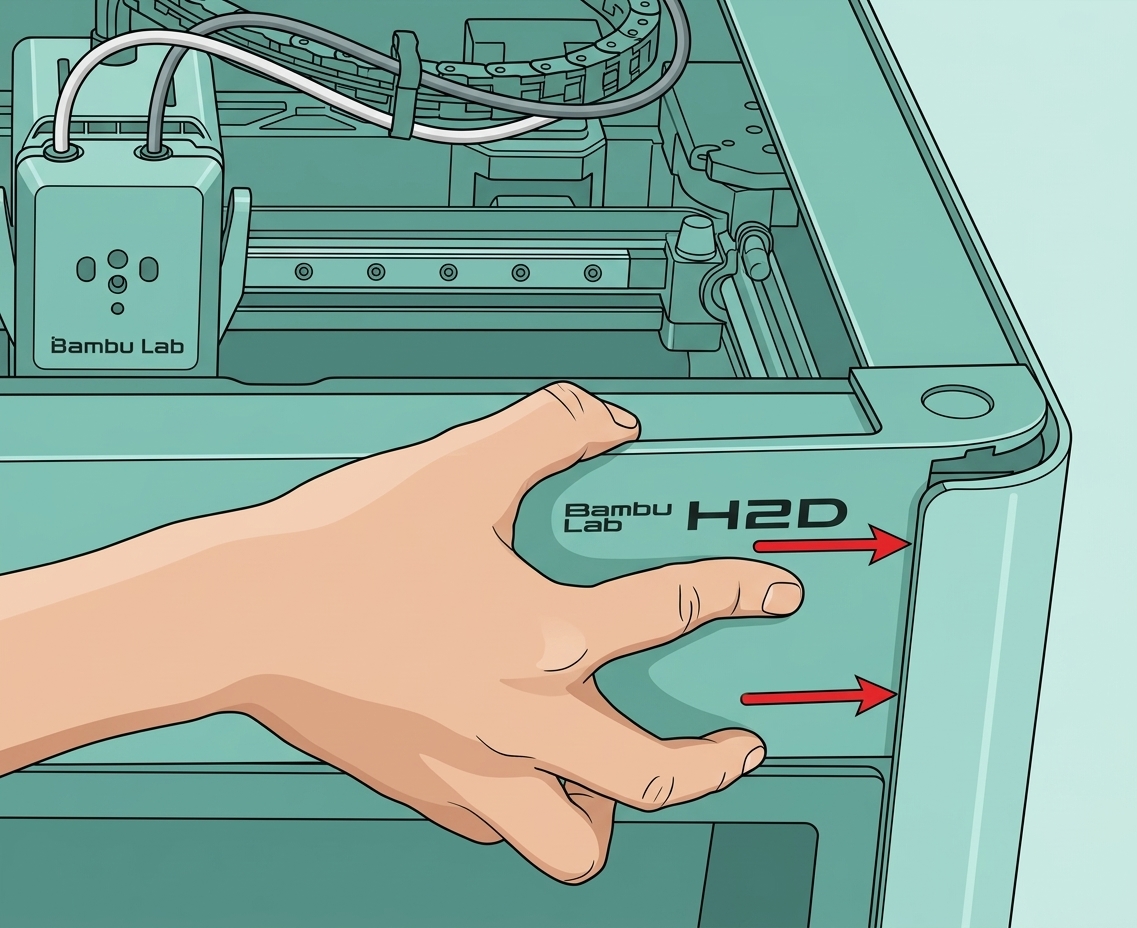

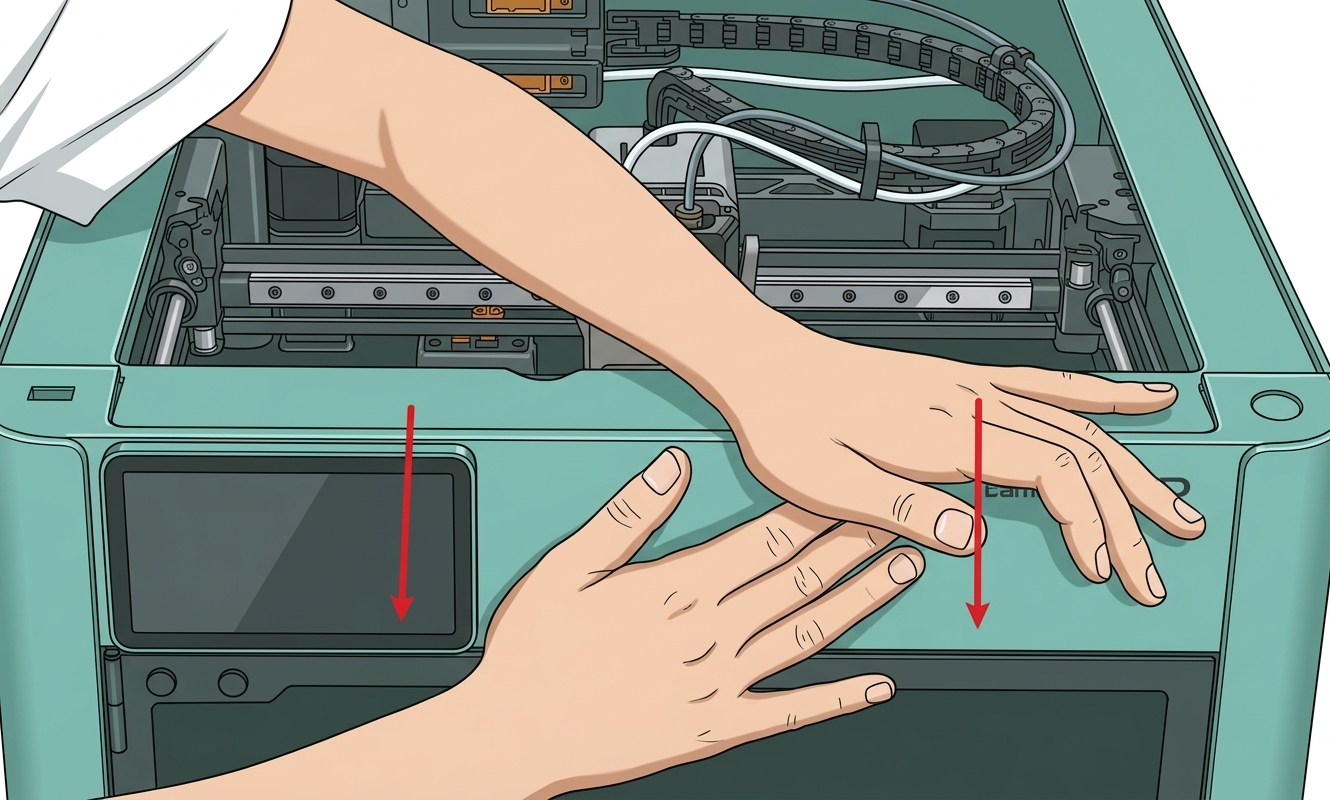

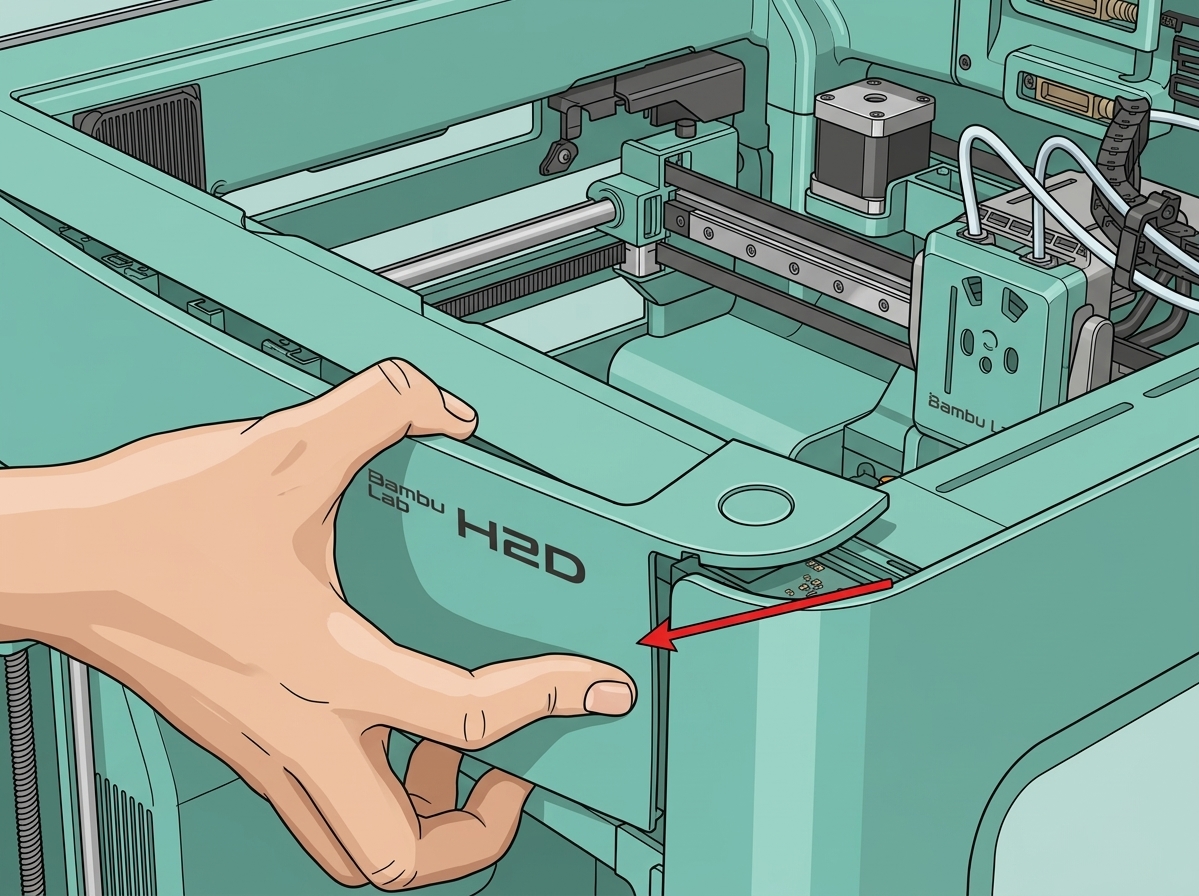

2. Удерживайте правую сторону передней панели и слегка согните ее, затем вставьте ее в принтер. Прижмите переднюю панель вниз, чтобы убедиться, что все защелки закреплены.

3. Наконец, используйте шестигранный ключ H1.5, чтобы затянуть один фиксирующий винт (BT2x12).

Замена коннектора экрана H2D

Если коннектор экрана не поврежден, замена не требуется!

Снятие коннектора экрана

Шаг 1: Снятие передней панели

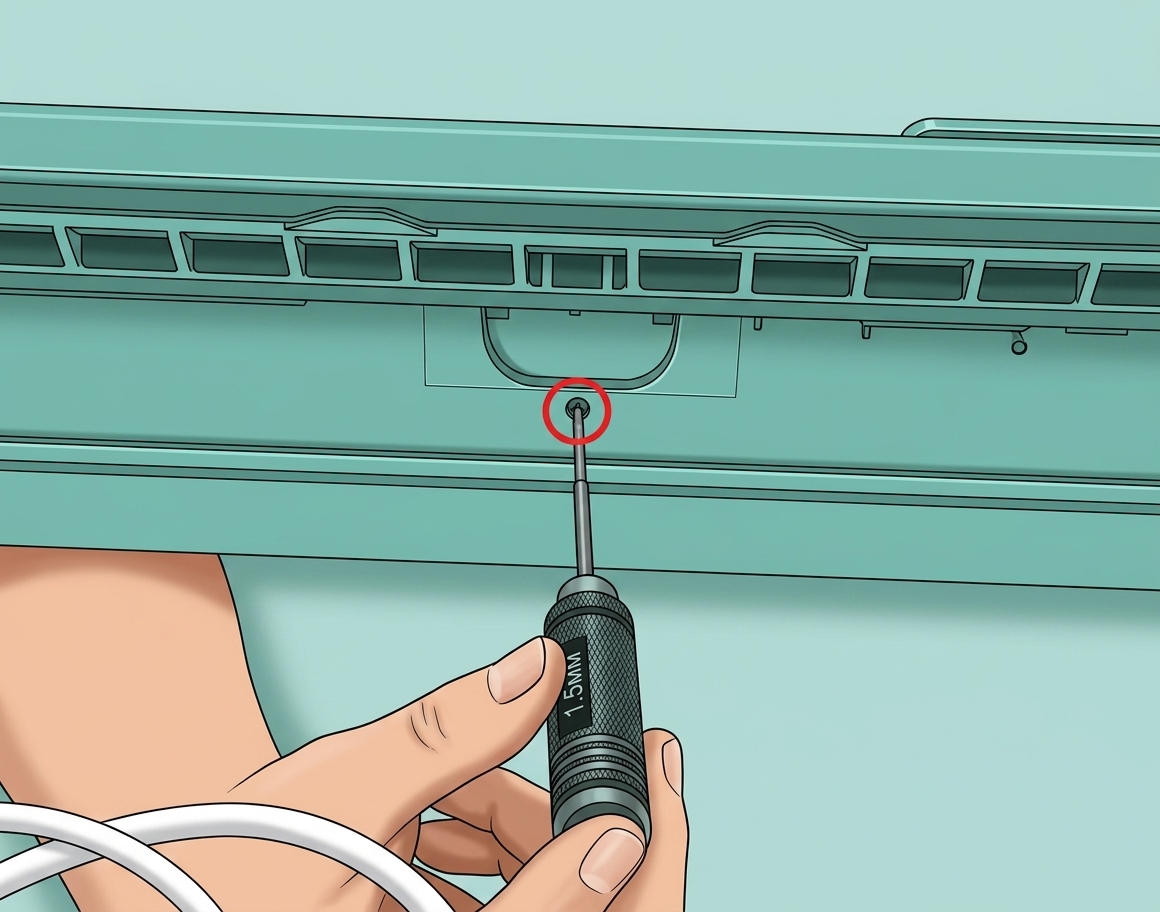

1. Используйте шестигранный ключ H1.5, чтобы удалить один фиксирующий винт (BT2×12). Удерживайте защелку на левой стороне передней панели и отсоедините верхнюю левую сторону, за ней верхнюю правую сторону.

2. Затем поместите большие пальцы на нижнюю часть передней панели и нажмите вверх, чтобы разблокировать защелку передней панели. Затем удерживайте правую сторону передней панели, слегка согните ее и вытяните правую сторону передней панели из-под правой боковой панели.

Пожалуйста, вытягивайте его осторожно, чтобы не повредить FPC экрана!

3. После того как правая сторона передней панели будет вытянута из принтера, осторожно переверните переднюю панель, чтобы открыть интерфейс между экраном и FPC экрана. Отстегните зажим кабеля экрана вверх, а затем извлеките кабель экрана из зажима.

Шаг 2: Снятие крышки платы AP

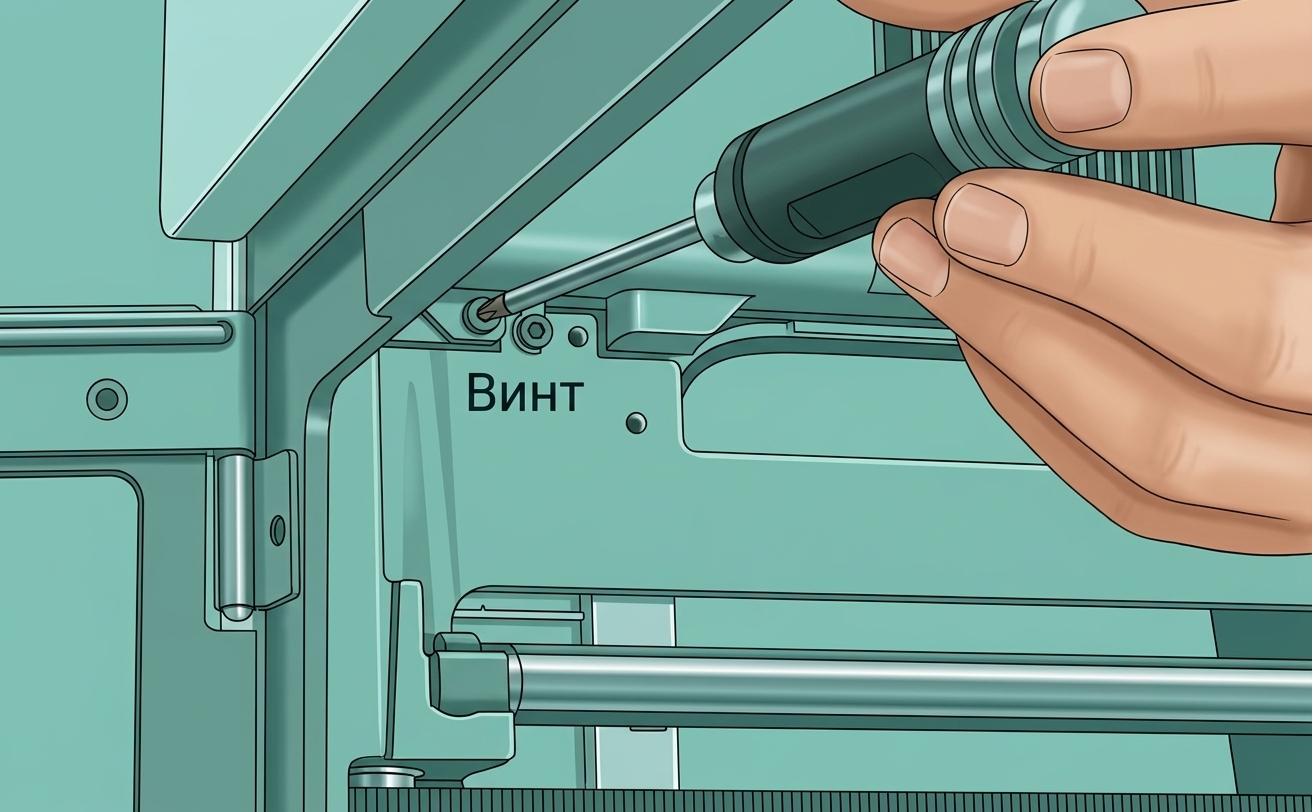

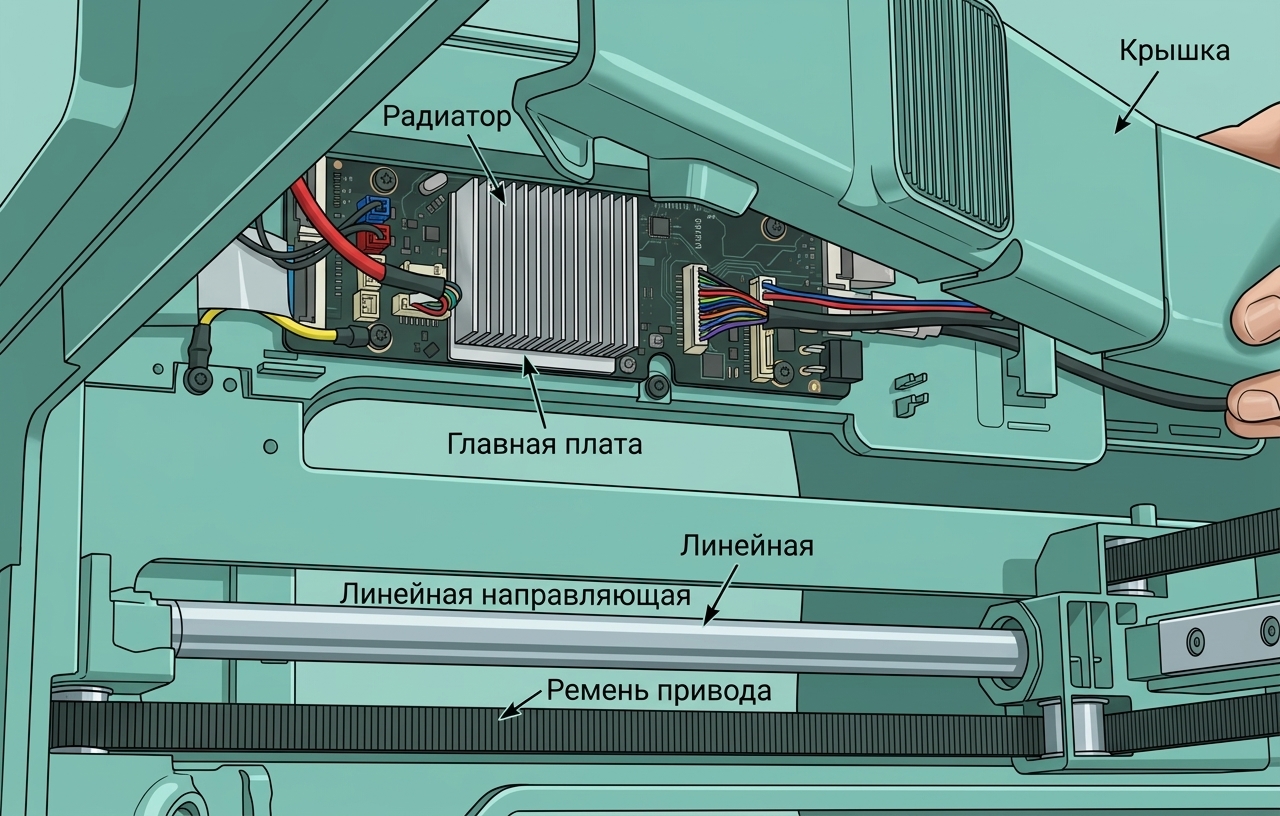

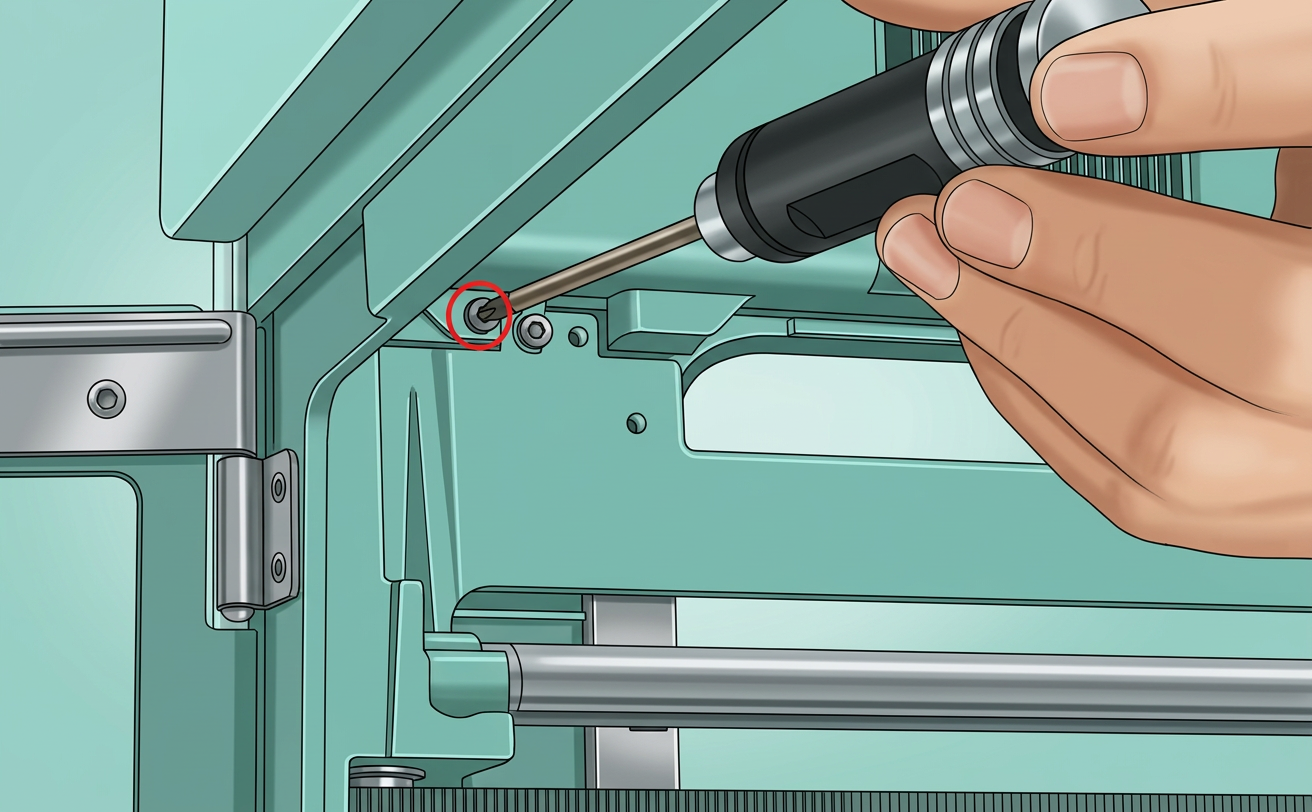

Используйте шестигранный ключ H2.0, чтобы удалить один фиксирующий винт крышки платы AP (BT2.6×8), затем снимите крышку платы AP со стороны, близкой к передней двери.

Шаг 3: Снятие коннектора экрана

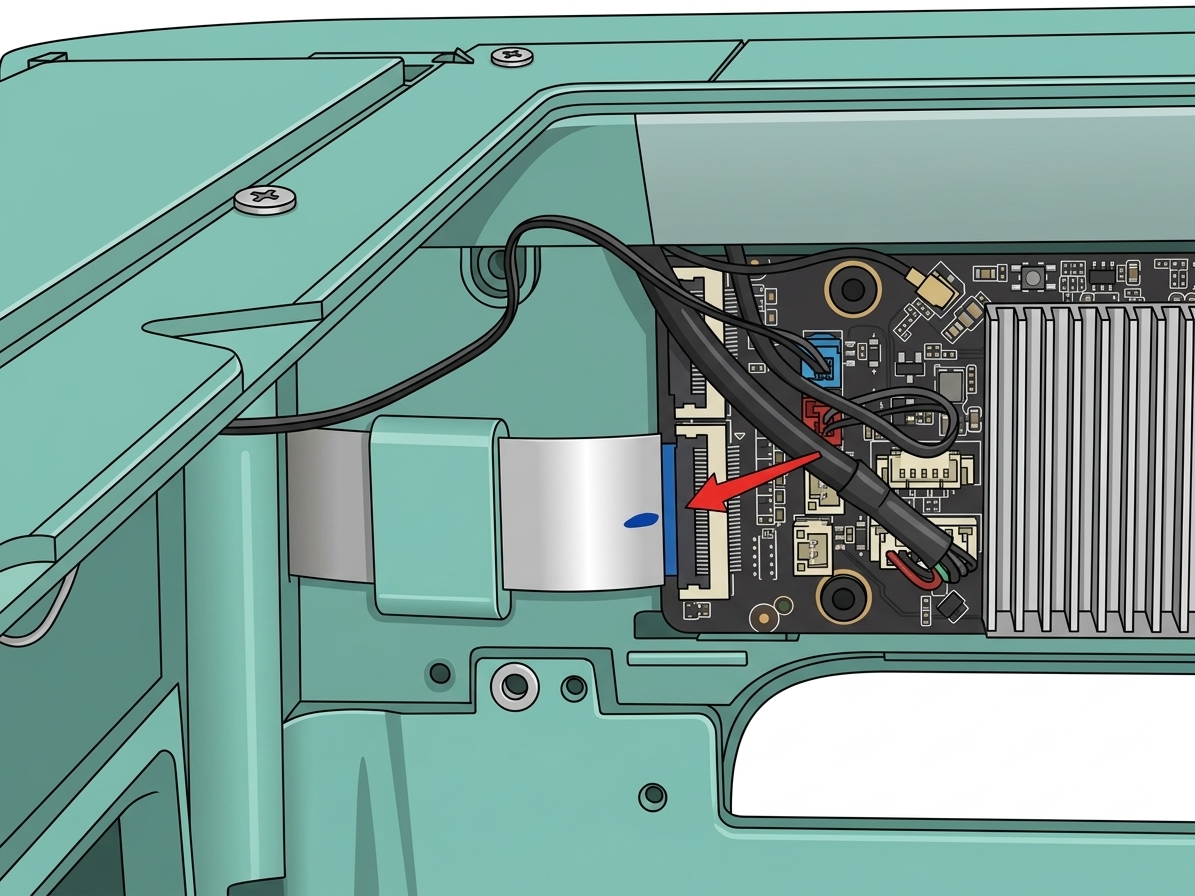

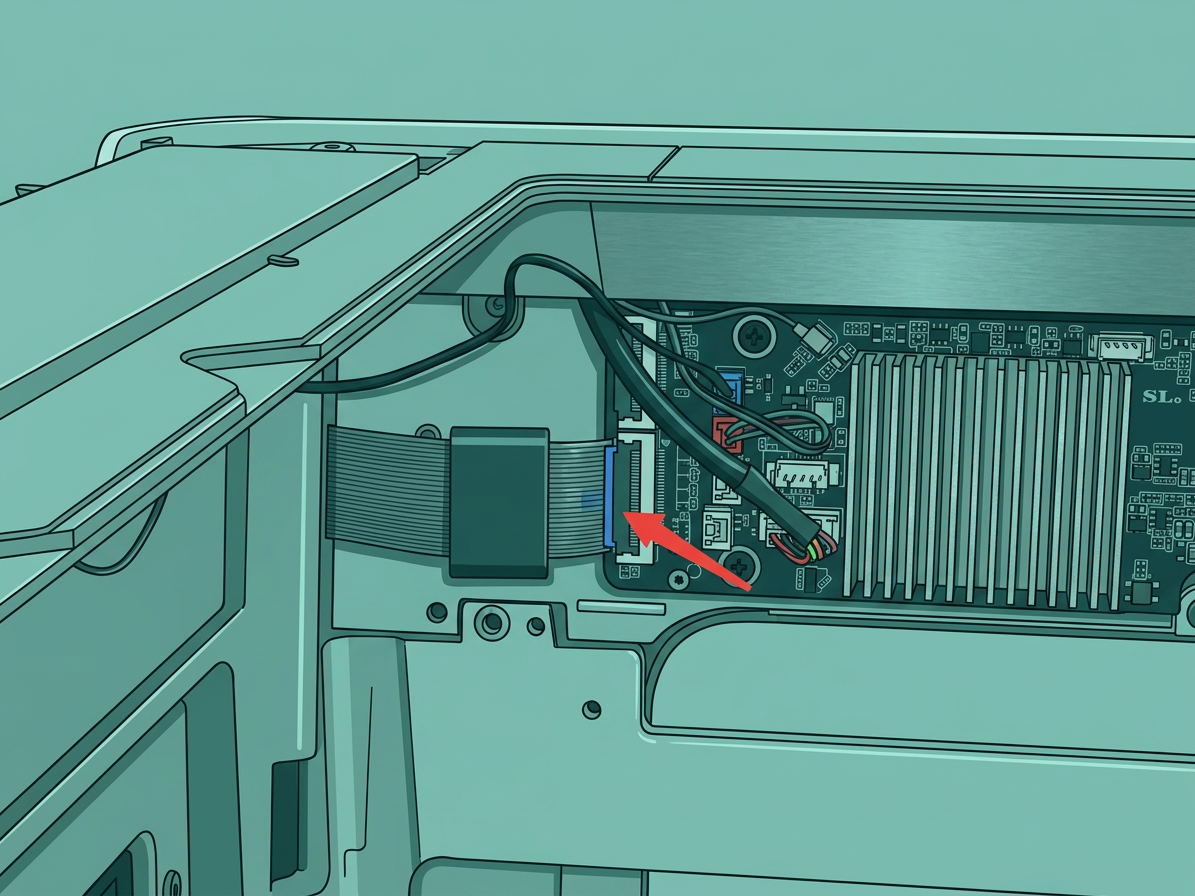

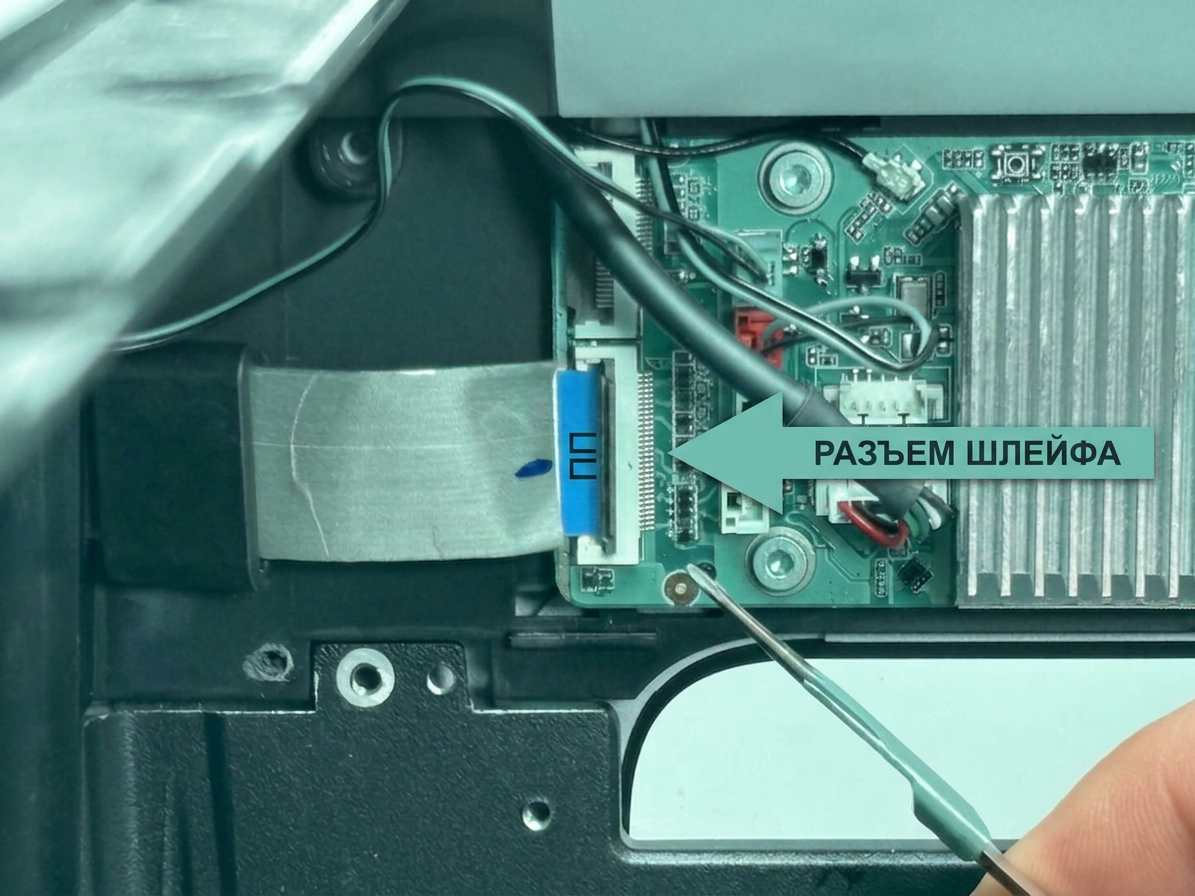

Отстегните зажим на коннекторе экрана от платы AP. Сначала снимите магнитное кольцо с коннектора экрана, затем вытяните коннектор экрана.

Установка коннектора экрана

Шаг 1: Установка коннектора экрана

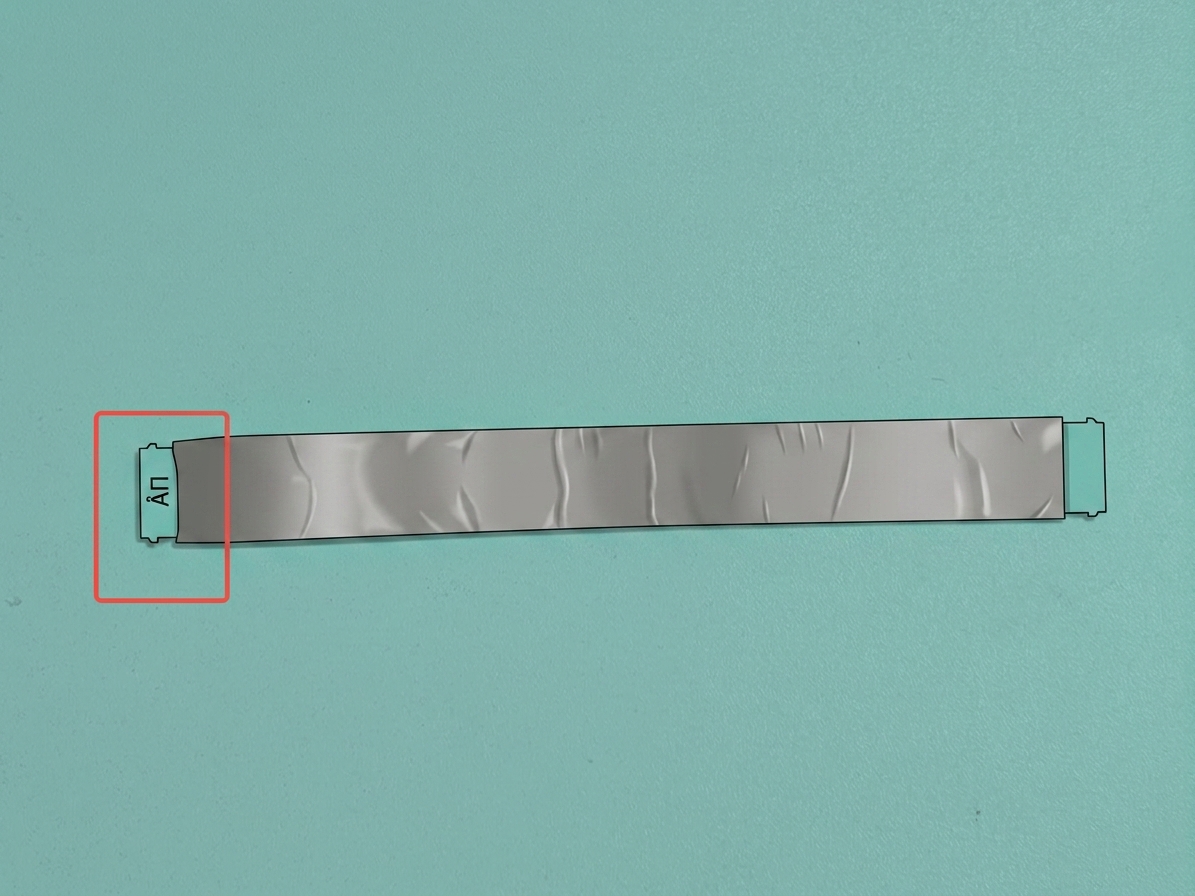

Обратите внимание на ориентацию коннектора экрана. Конец, помеченный "AP", подключается к плате AP:

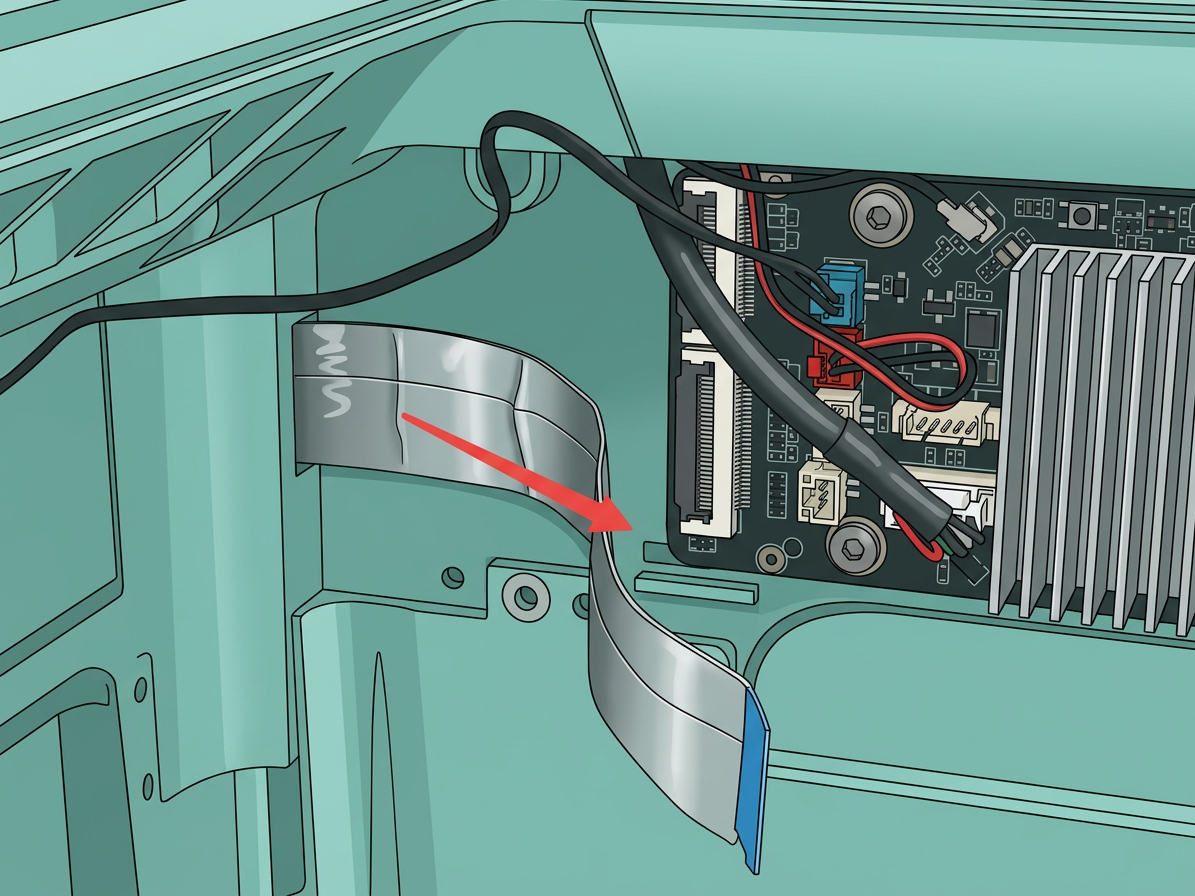

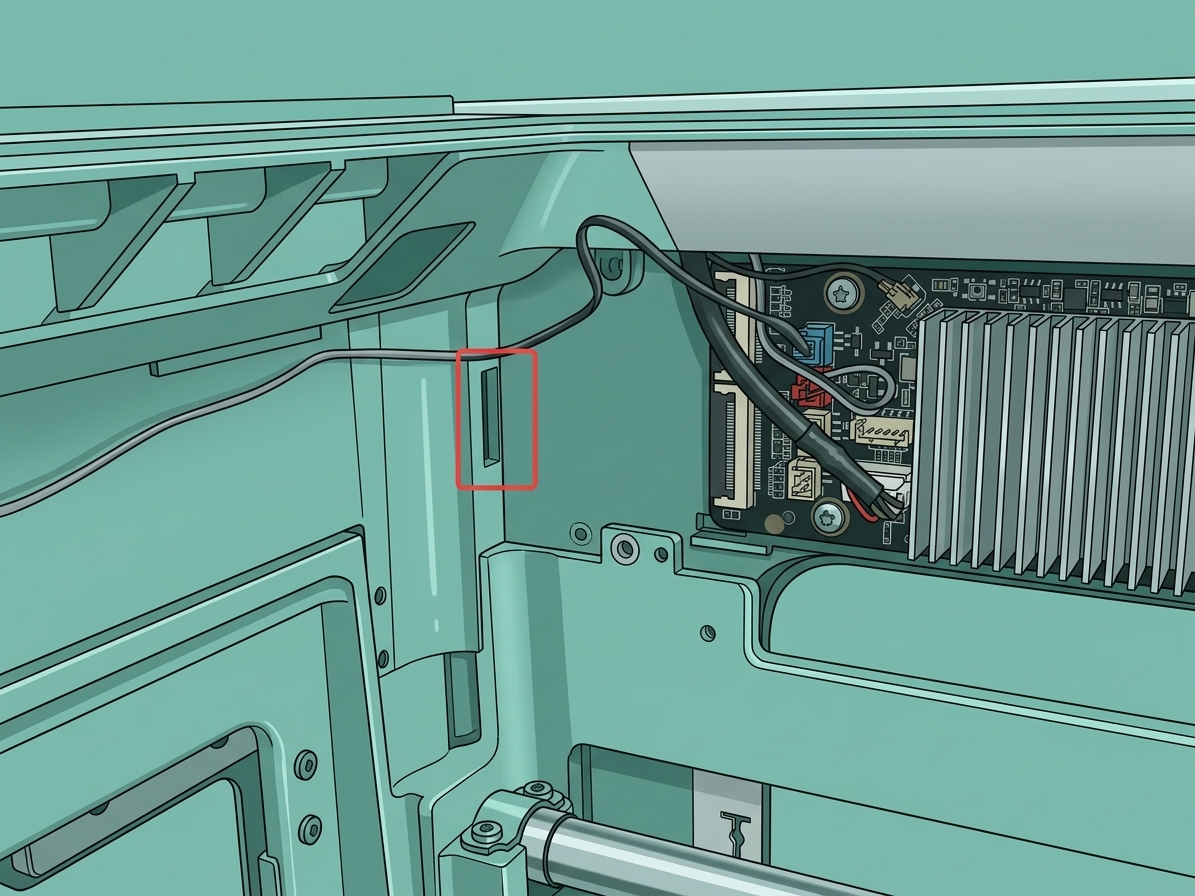

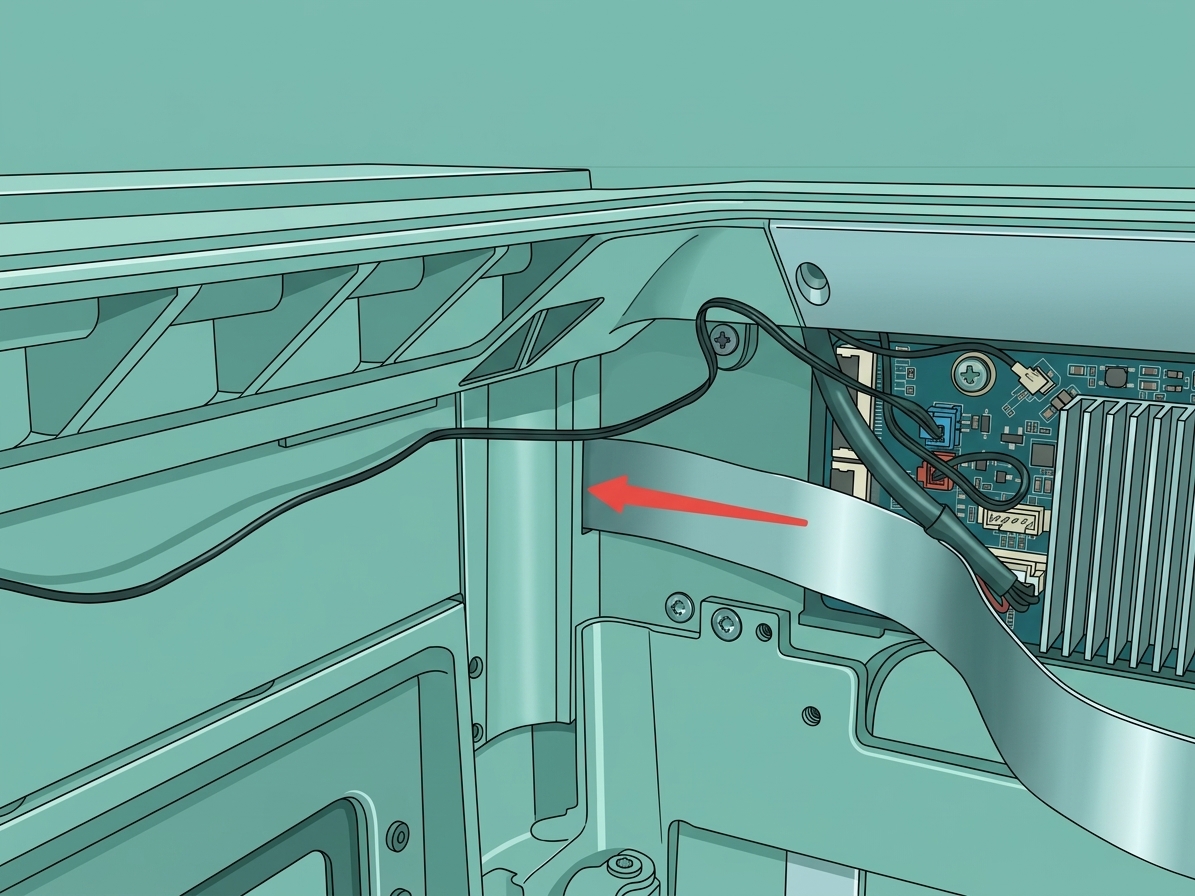

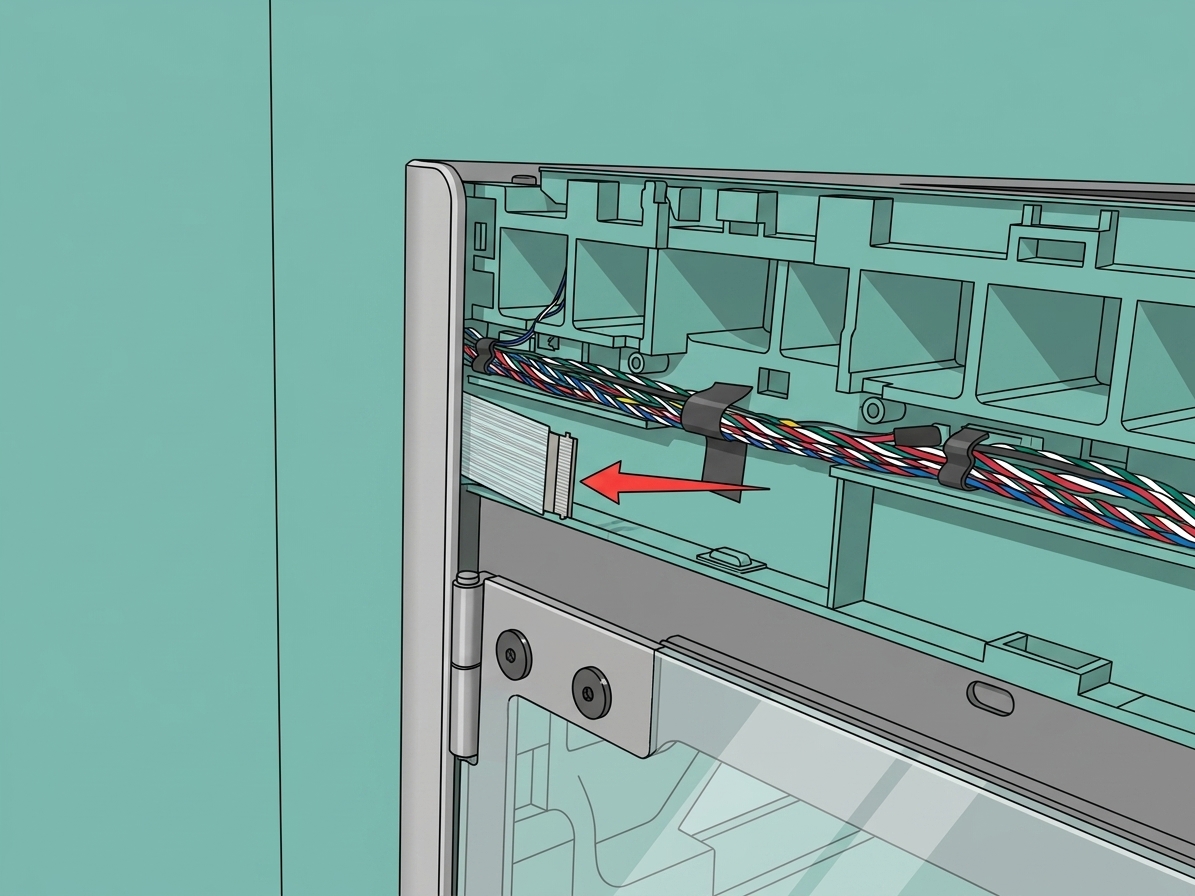

1. Убедитесь, что синяя сторона обоих концов коннектора экрана обращена к вам. Вставьте конец без "AP" в маленькое отверстие на принтере и протолкните его, пока коннектор не станет виден спереди.

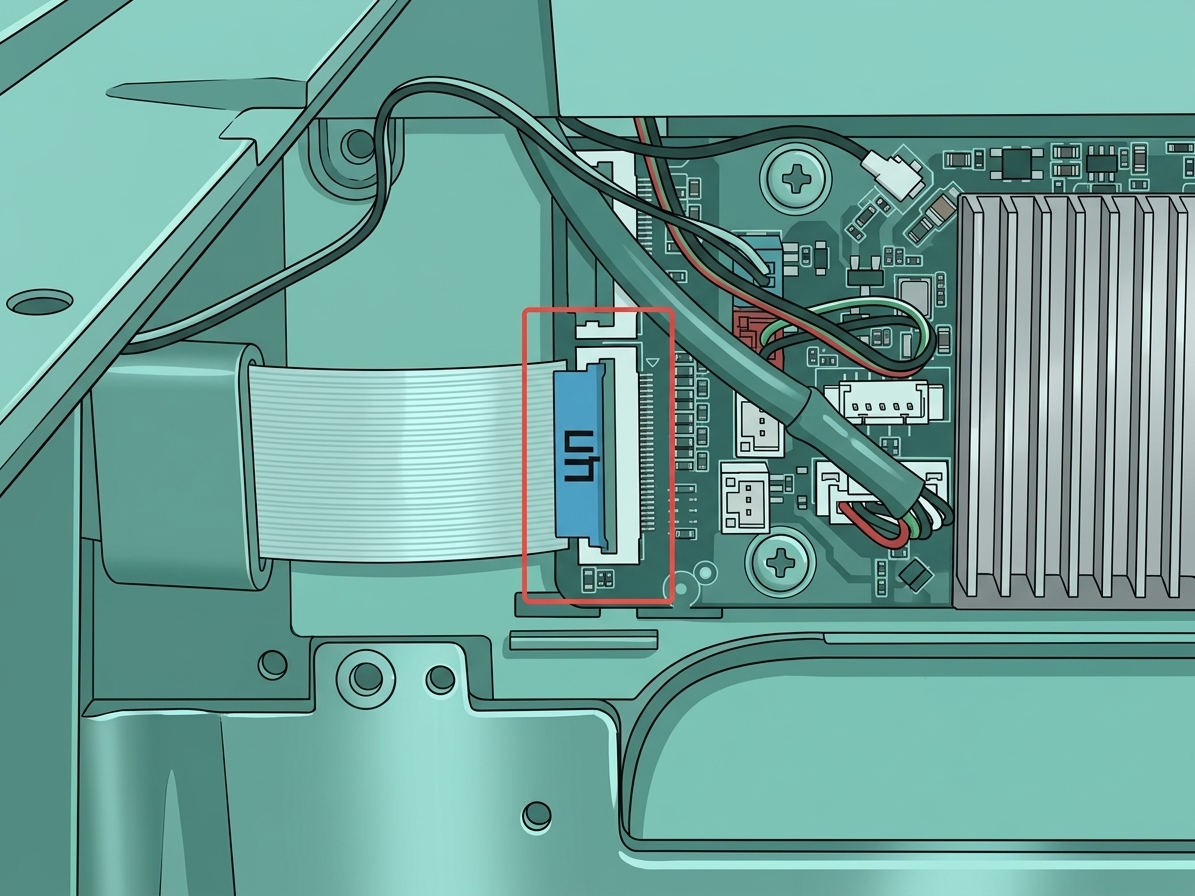

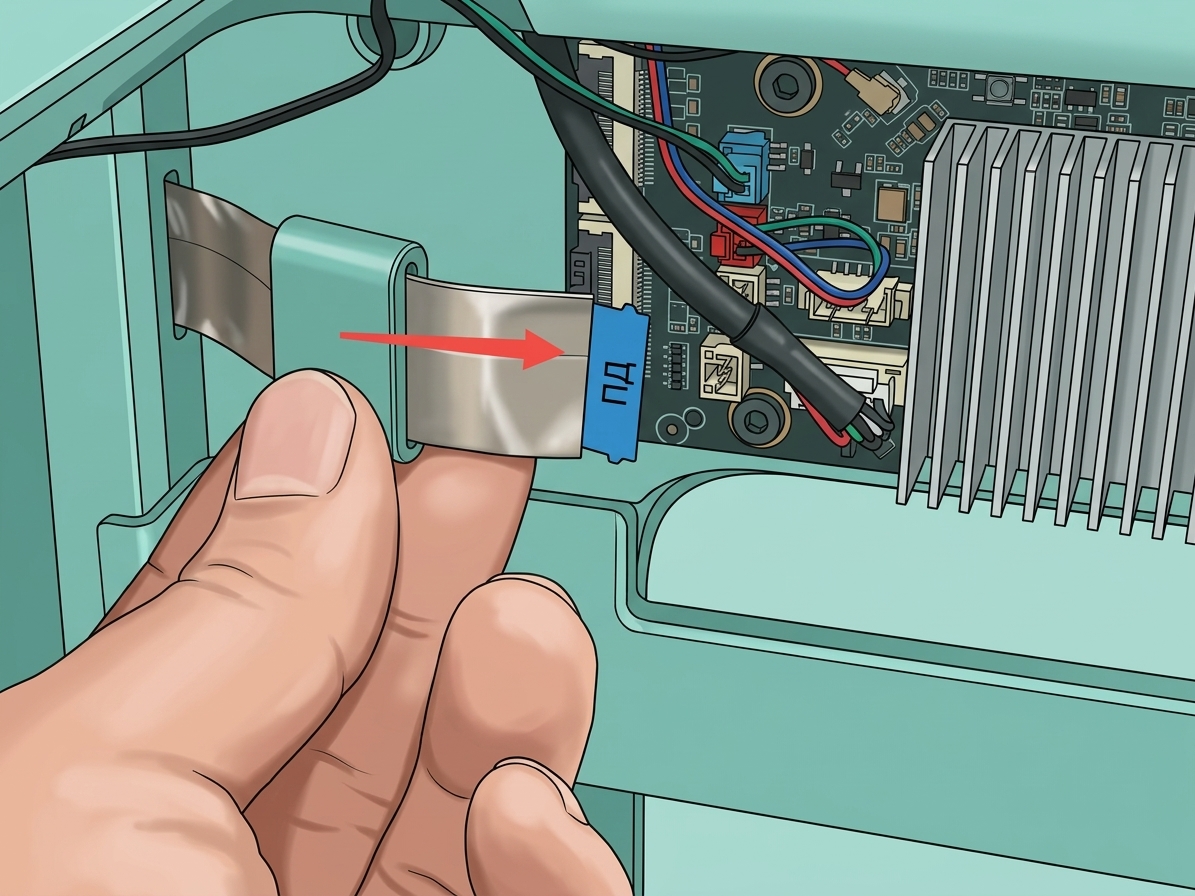

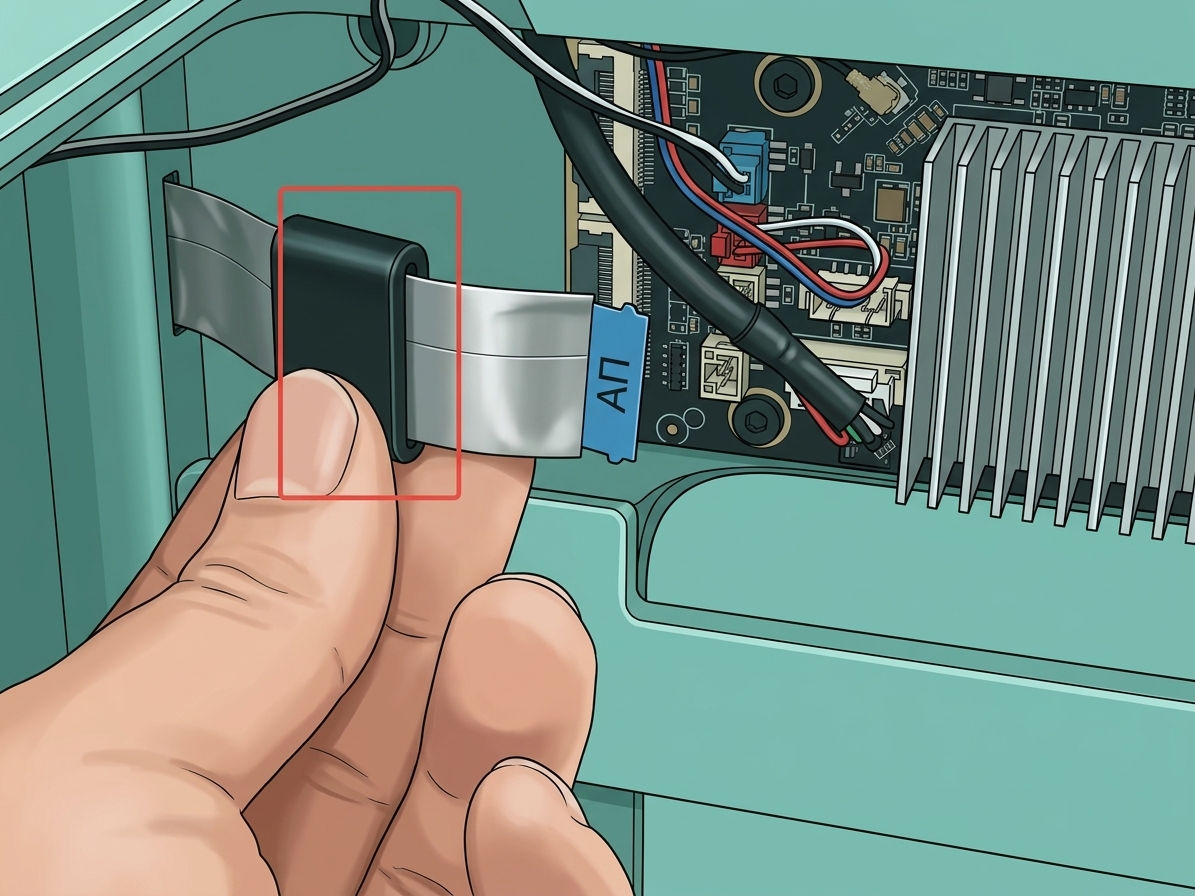

2. Наденьте магнитное кольцо на коннектор экрана, вставьте кабель в интерфейс платы AP и закрепите зажим.

Примечание: Убедитесь, что конец, помеченный "AP", подключен к плате AP.

Шаг 2: Установка крышки платы AP

Сначала снова прикрепите крышку платы AP со стороны, близкой к задней части принтера. Плотно прижмите две указанные области на место, убедившись, что правая сторона совпадает с буфером филамента, а нижняя часть — с защитой кабеля. Затяните один фиксирующий винт (BT2.6x8) с помощью шестигранного ключа H2.0.

Шаг 3: Установка передней панели/экрана

1. Поместите левую сторону передней панели рядом с левой стороной принтера. Вставьте FPC экрана в коннектор и закрепите черный зажим.

2. Удерживайте правую сторону передней панели и слегка согните ее, затем вставьте ее в принтер. Прижмите переднюю панель вниз, чтобы убедиться, что все защелки закреплены.

3. Наконец, используйте шестигранный ключ H1.5, чтобы затянуть один фиксирующий винт (BT2x12).

Проверка функциональности

Включите принтер. Если ЖК-экран загорается и отображает нормально, и сенсорный экран работает нормально, замена завершена.

В противном случае проверьте коннектор еще раз и попробуйте снова. Если он все еще не работает, пожалуйста, обратитесь в техническую поддержку Bambu Lab для дальнейшей помощи.
