Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.
Блок ключа безопасности питания
Некоторые блоки не включают заземляющий провод. Вы можете пропустить шаг подключения заземляющего провода при установке или снятии. Обе версии ключа безопасности идентичны по основной функции безопасности.

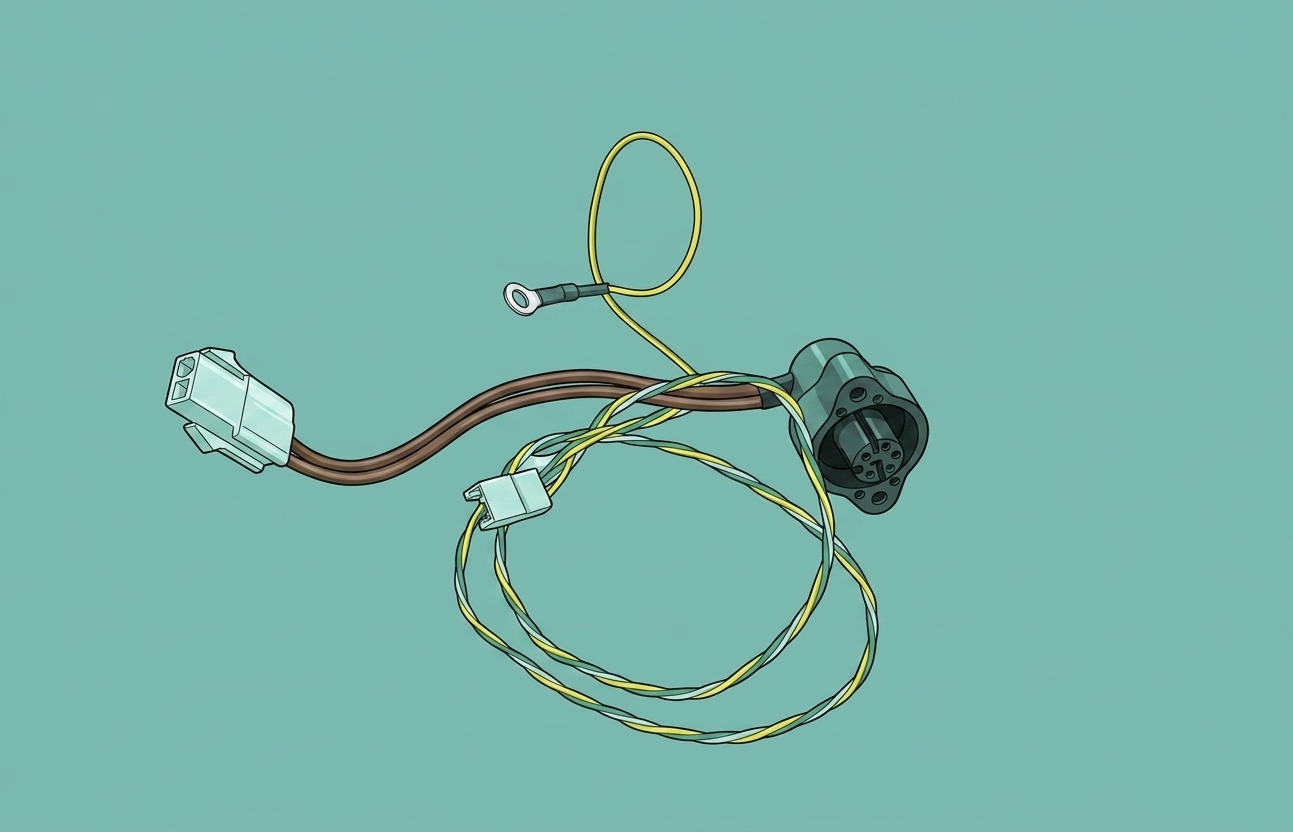

Запасные части для блока ключа безопасности питания включают следующее:
-
Основание ключа безопасности питания * 1
-
Ключ безопасности питания * 1
-
Винт (для крепления основания ключа безопасности питания) * 2
Когда использовать
- Блок ключа безопасности питания поврежден.
Необходимые инструменты и материалы
-
Новый блок ключа безопасности питания
-
Шестигранный ключ H2.0
Характеристики и количество винтов, участвующих в замене блока ключа безопасности питания H2D (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):

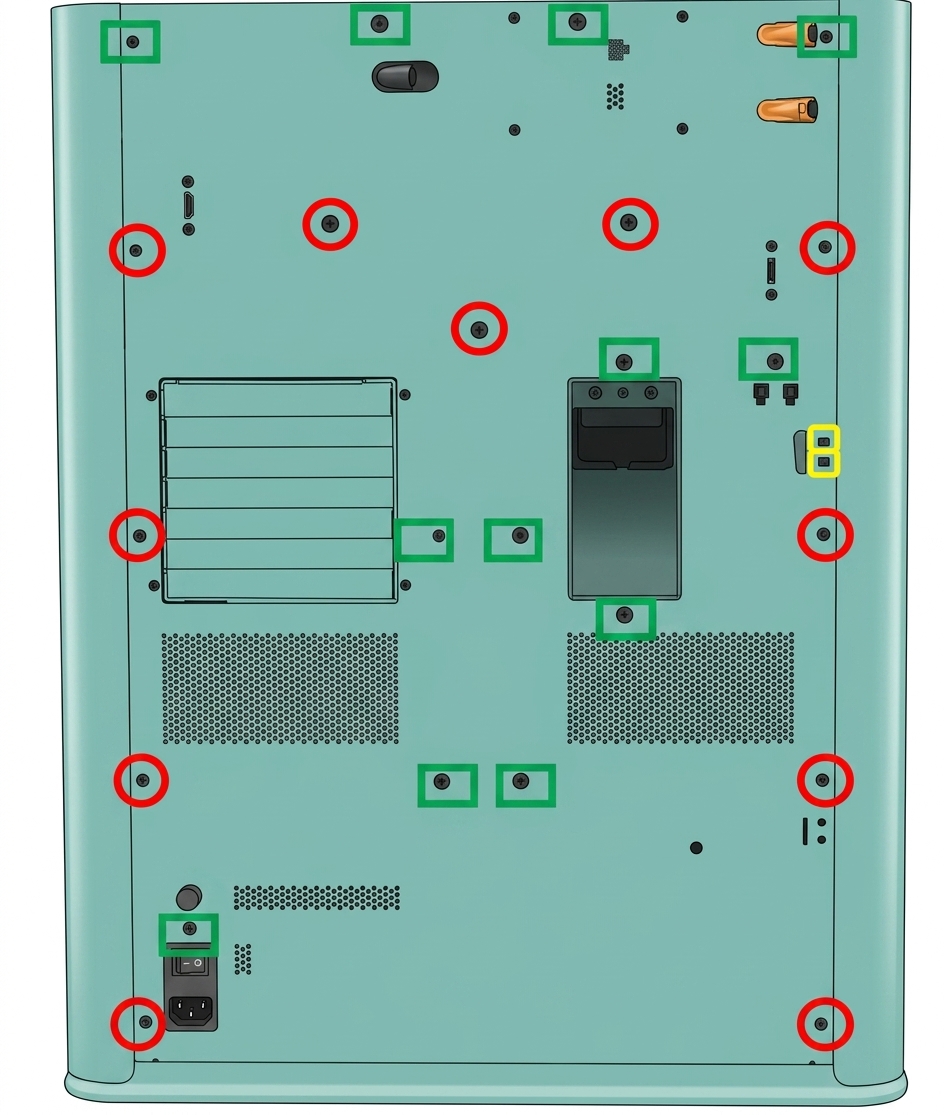

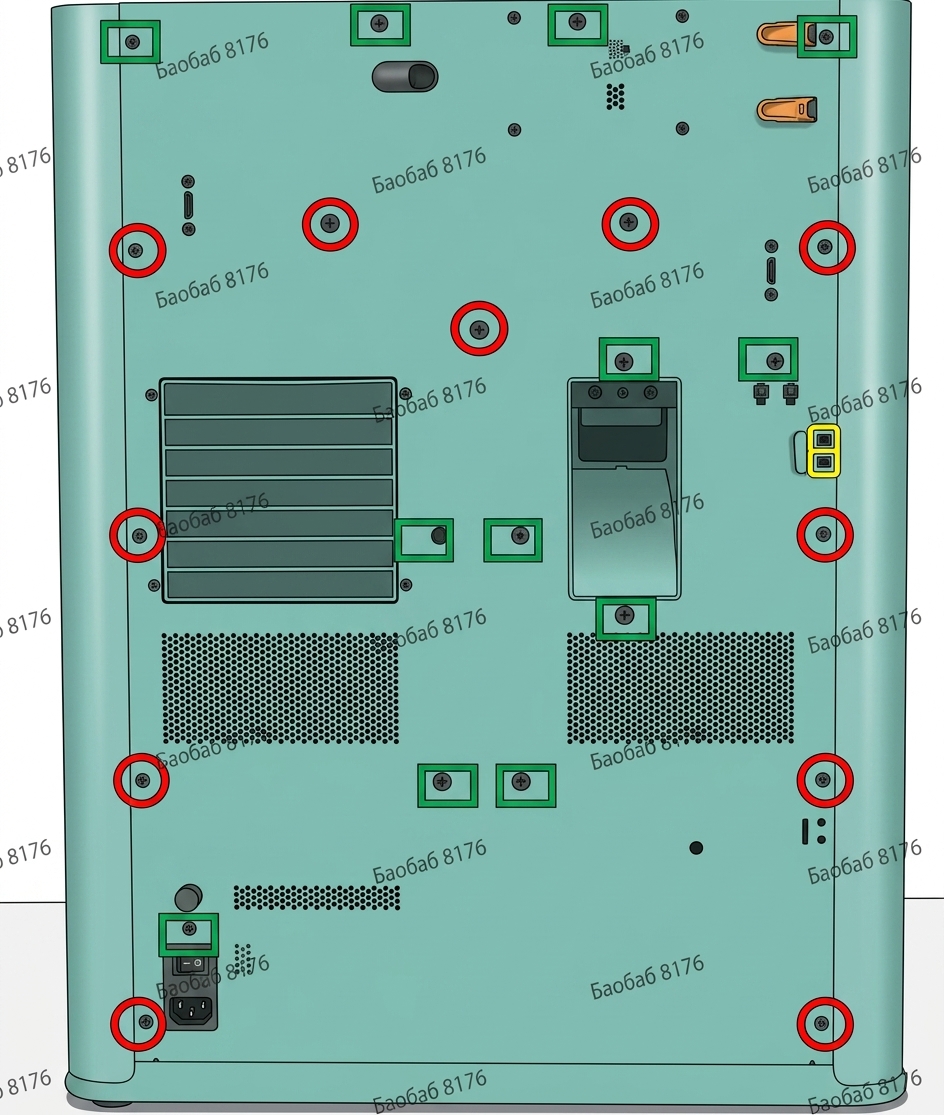

| Характеристика | Изображение | Назначение | Положение | Количество | |
|---|---|---|---|---|---|

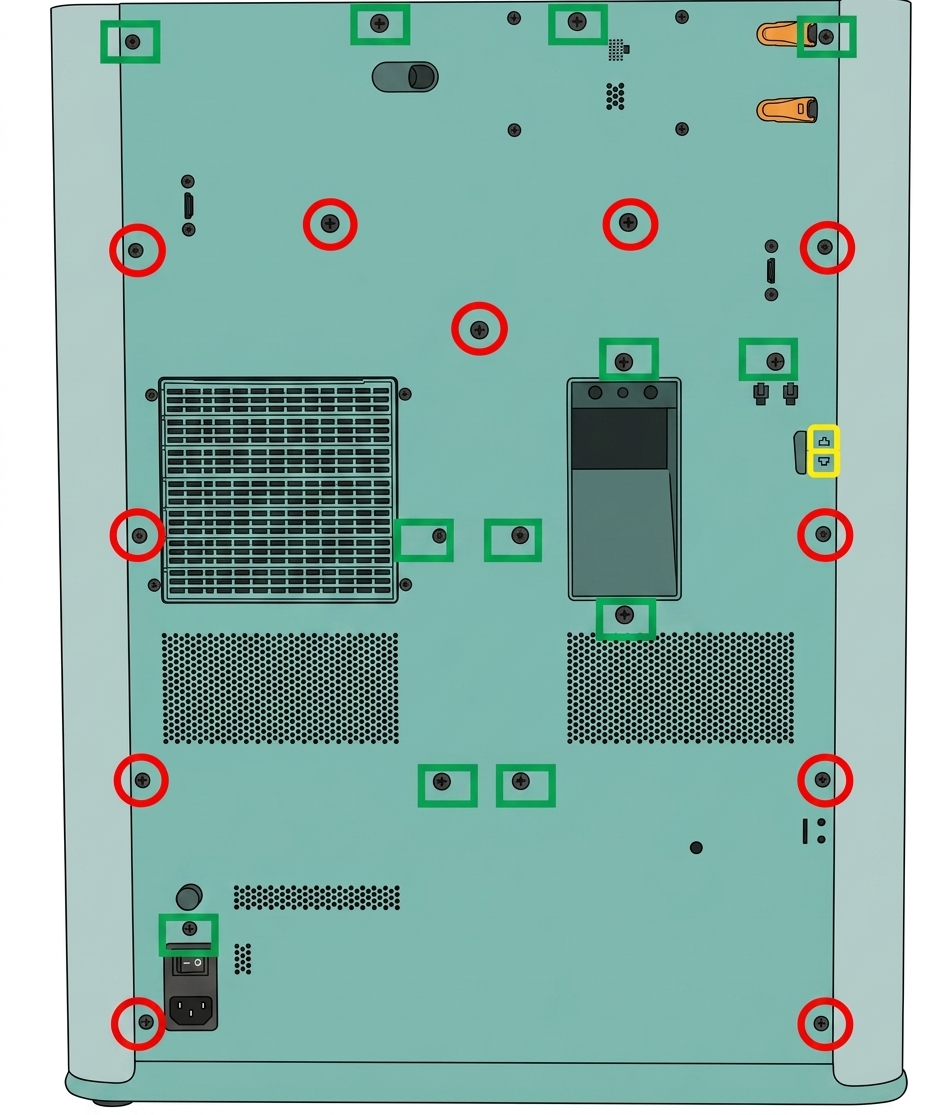

| BT3x8 | Крепление задней панели (обозначено зеленым квадратом) |  |
12 | ||
| Крепление чистящего желоба |  |
1 | |||
| Крепление розетки питания |  |
1 | |||
| ST3x8 | Крепление задней панели (обозначено красным кругом) |  |
11 | ||
| Крепление розетки питания |  |
1 | |||
| ST3x12 | Крепление кронштейна держателя катушки (обозначено желтым квадратом) |  |
2 | ||
| BT2.3x7 | Крепление основания ключа безопасности питания |  |
2 |
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и угрозу безопасности.
Во время обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем отправить технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие блока ключа безопасности питания
Шаг 1: Снятие ключа безопасности питания

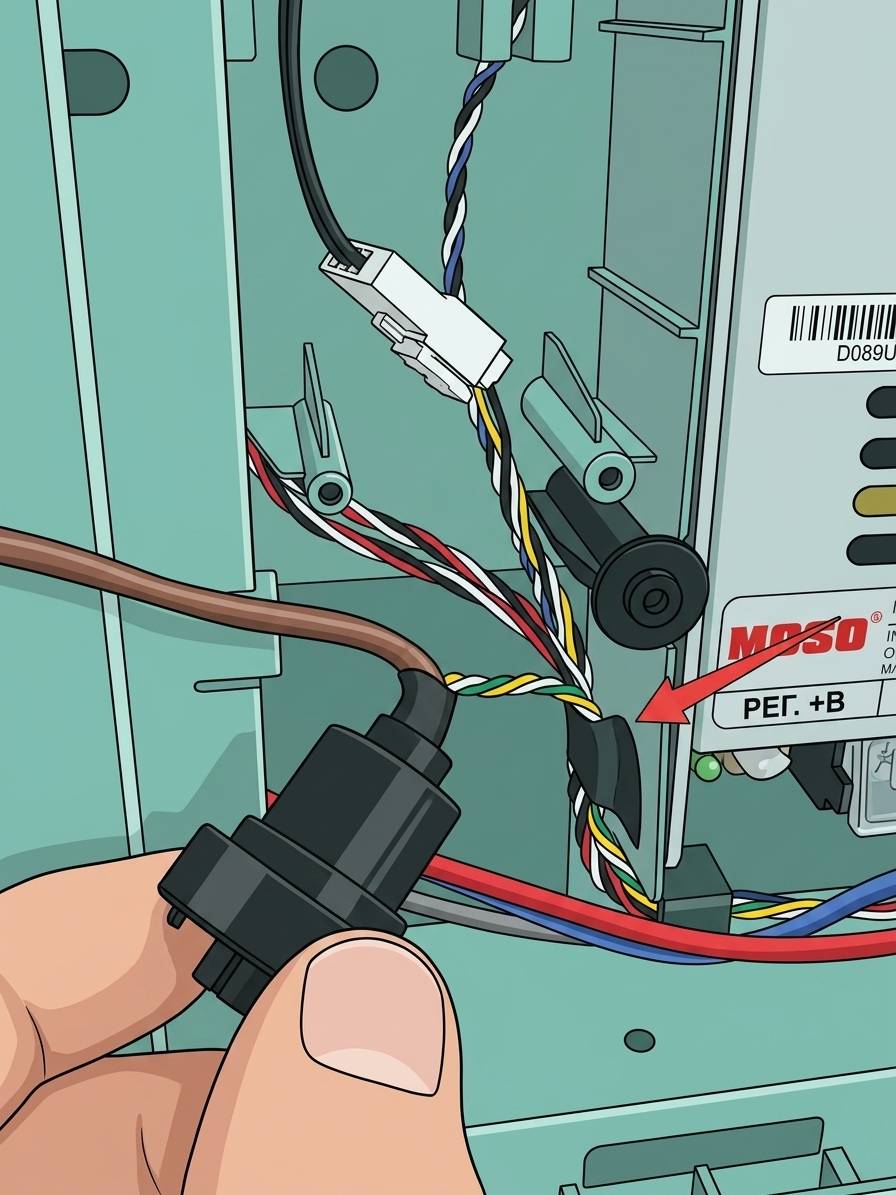

Отсоедините ключ безопасности питания от принтера.
purge-chute" class="toc-header">Шаг 2: Снятие задней панели и чистящего желоба
Вы можете обратиться к этой Wiki для инструкций по снятию задней панели и чистящего желоба:
Шаг 3: Снятие заземляющего провода.

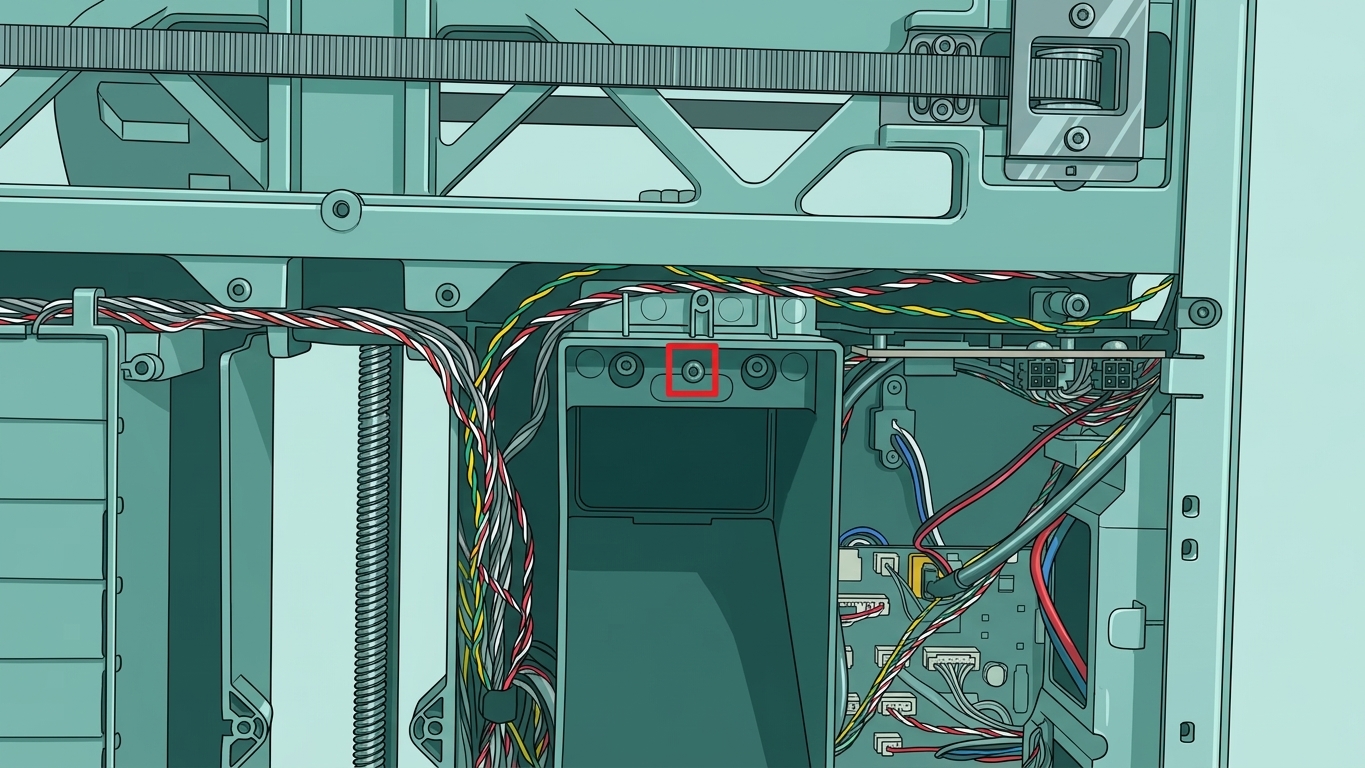

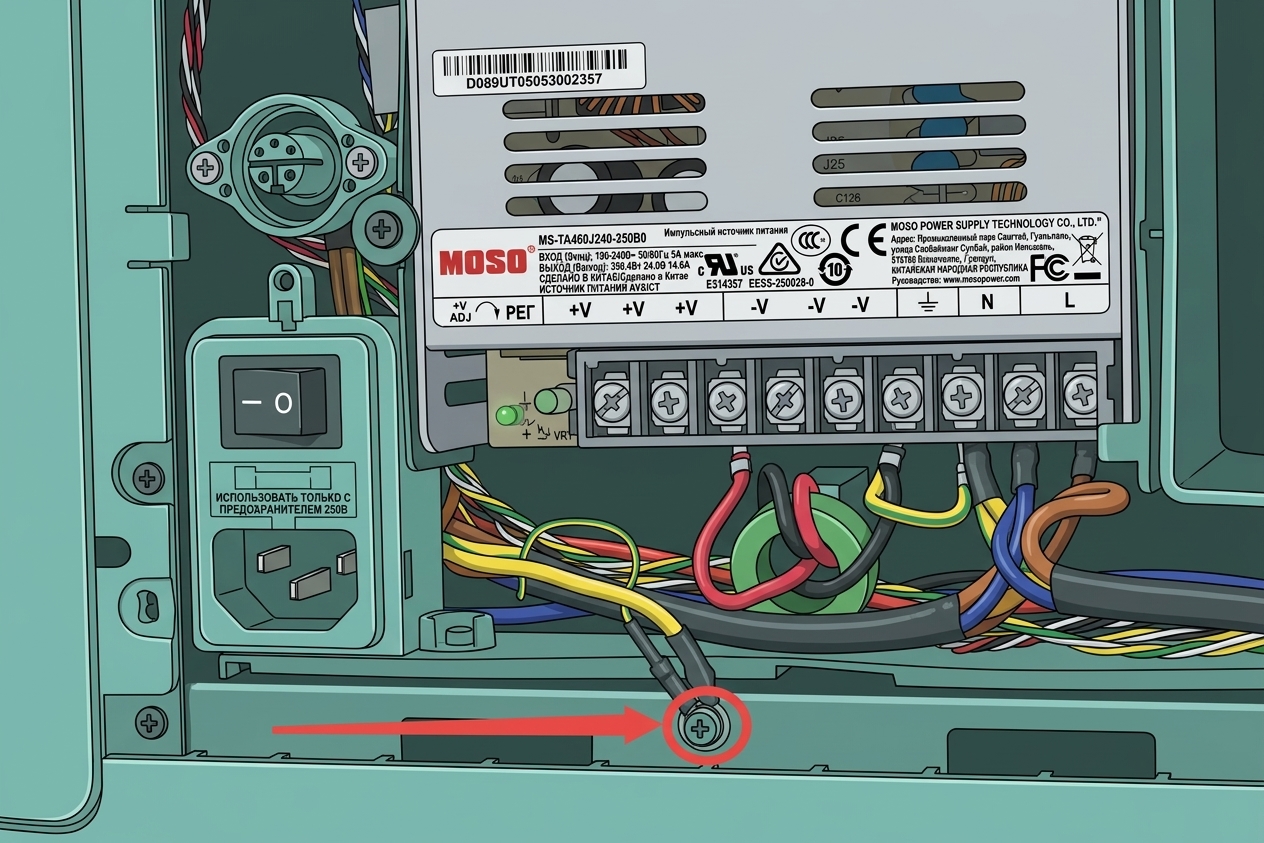

Открутите указанный винт, чтобы освободить заземляющий провод узла переключателя и заземляющий провод узла ключа безопасности.
Шаг 4: Снятие розетки питания
Поскольку кабель заблокирован розеткой питания, вам нужно только снять розетку питания, чтобы облегчить снятие кабеля.
Для более легкой сборки розетку питания нужно только снять, не отключая ее разъем.

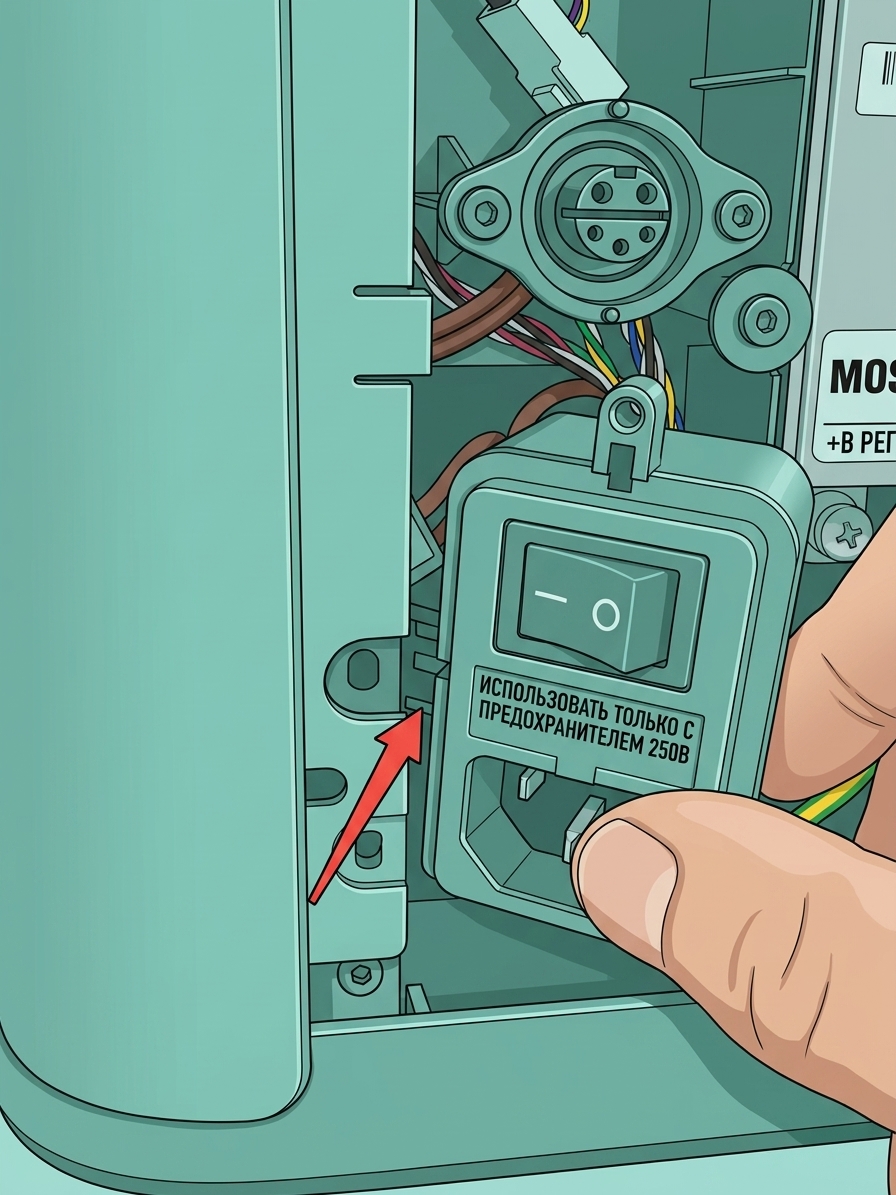

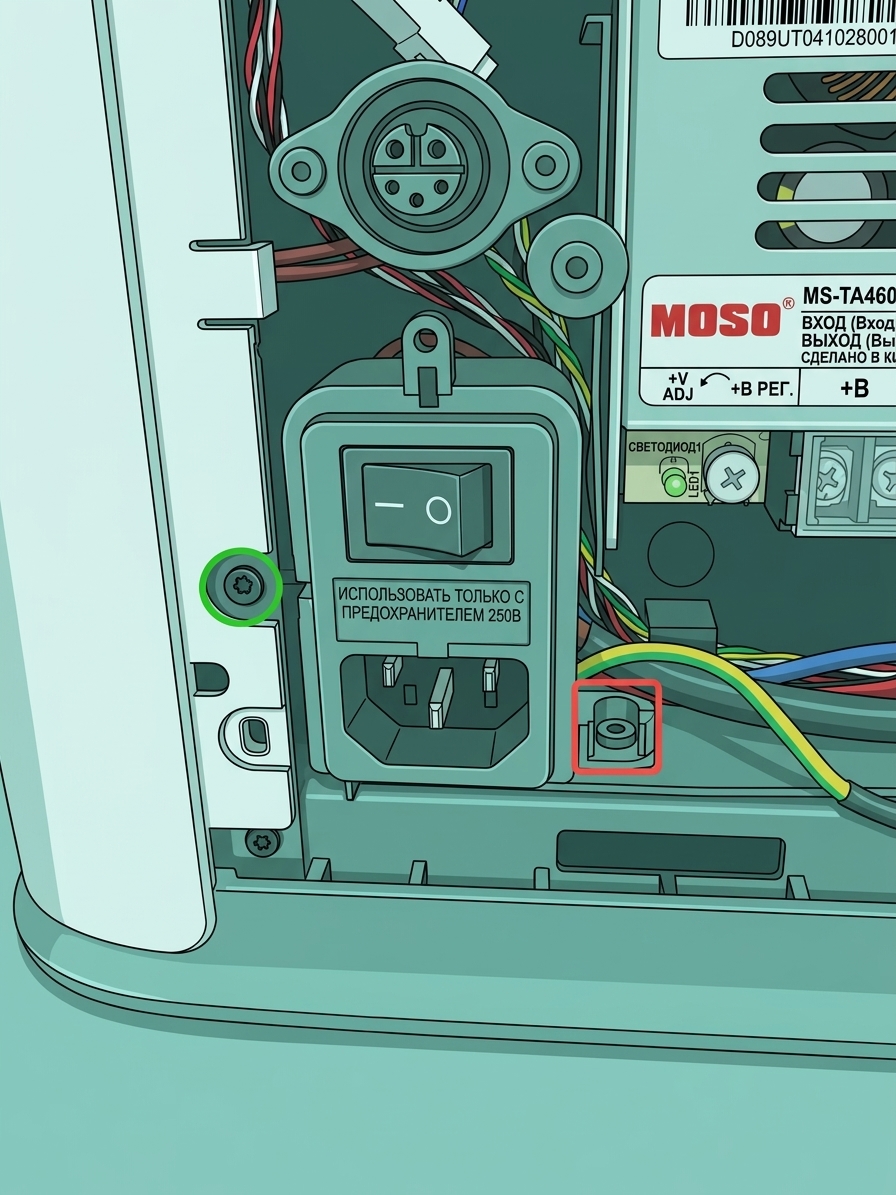

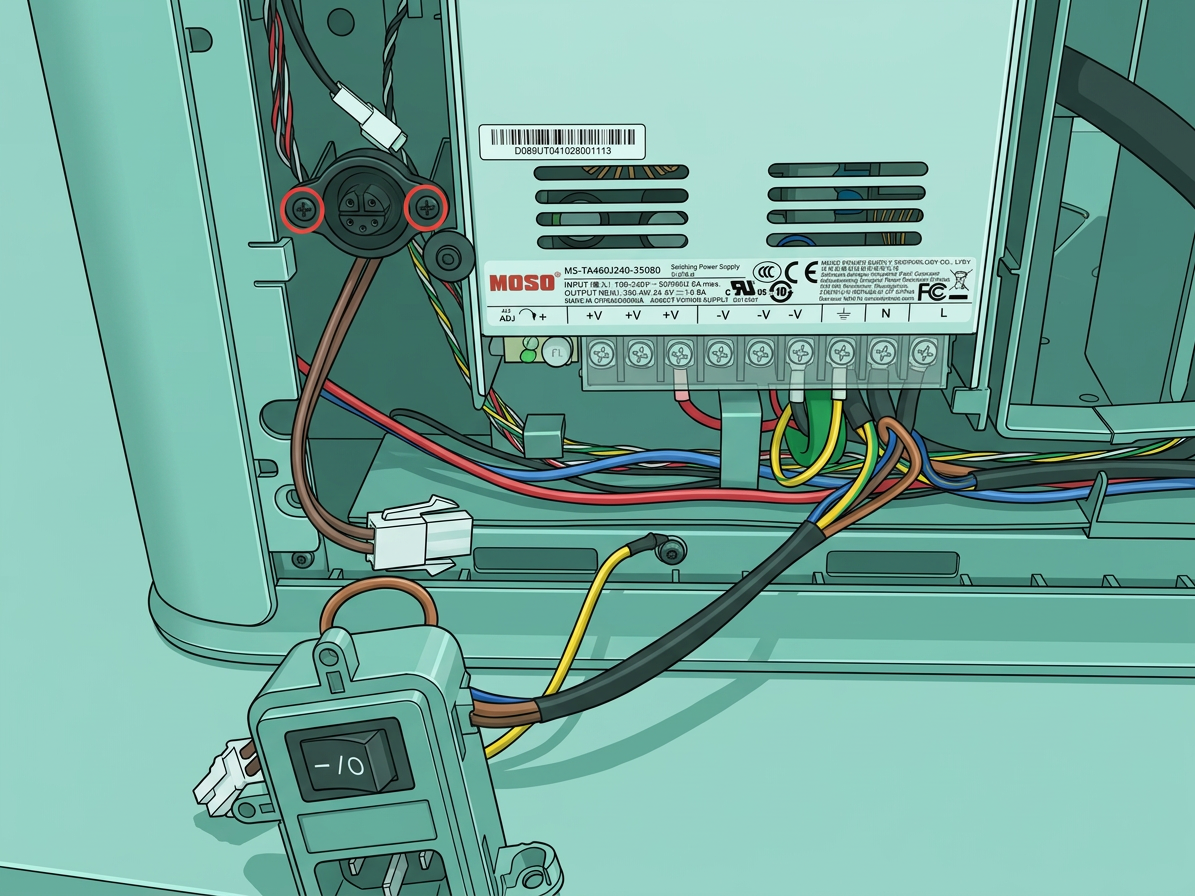

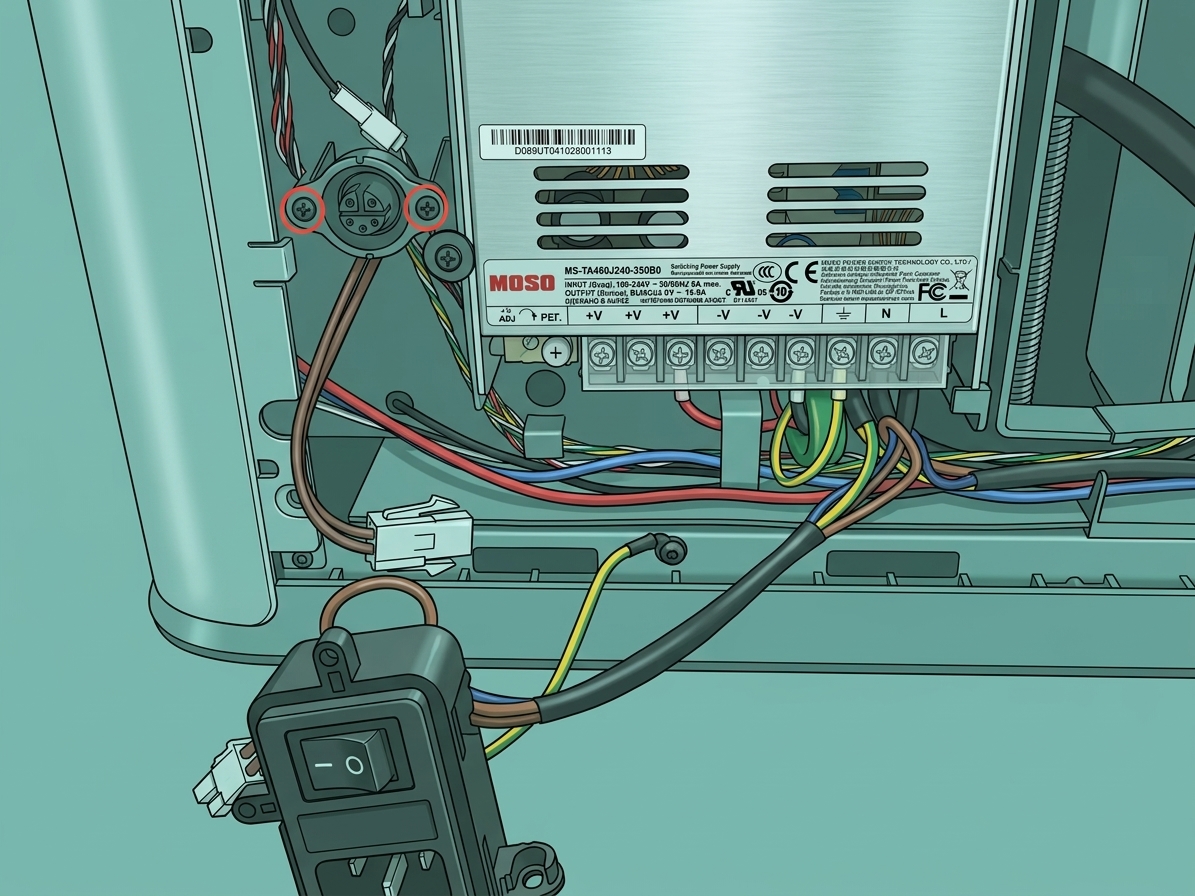

Используйте шестигранный ключ H2.0, чтобы ослабить 2 фиксирующих винта для розетки питания (красный квадрат: ST3x8; зеленый круг: BT3x8). Наклоните розетку питания и вытащите ее из внутренней обшивки, затем нажмите на зажим, чтобы отсоединить ее от основания ключа безопасности питания.
Шаг 5: Снятие основания ключа безопасности питания

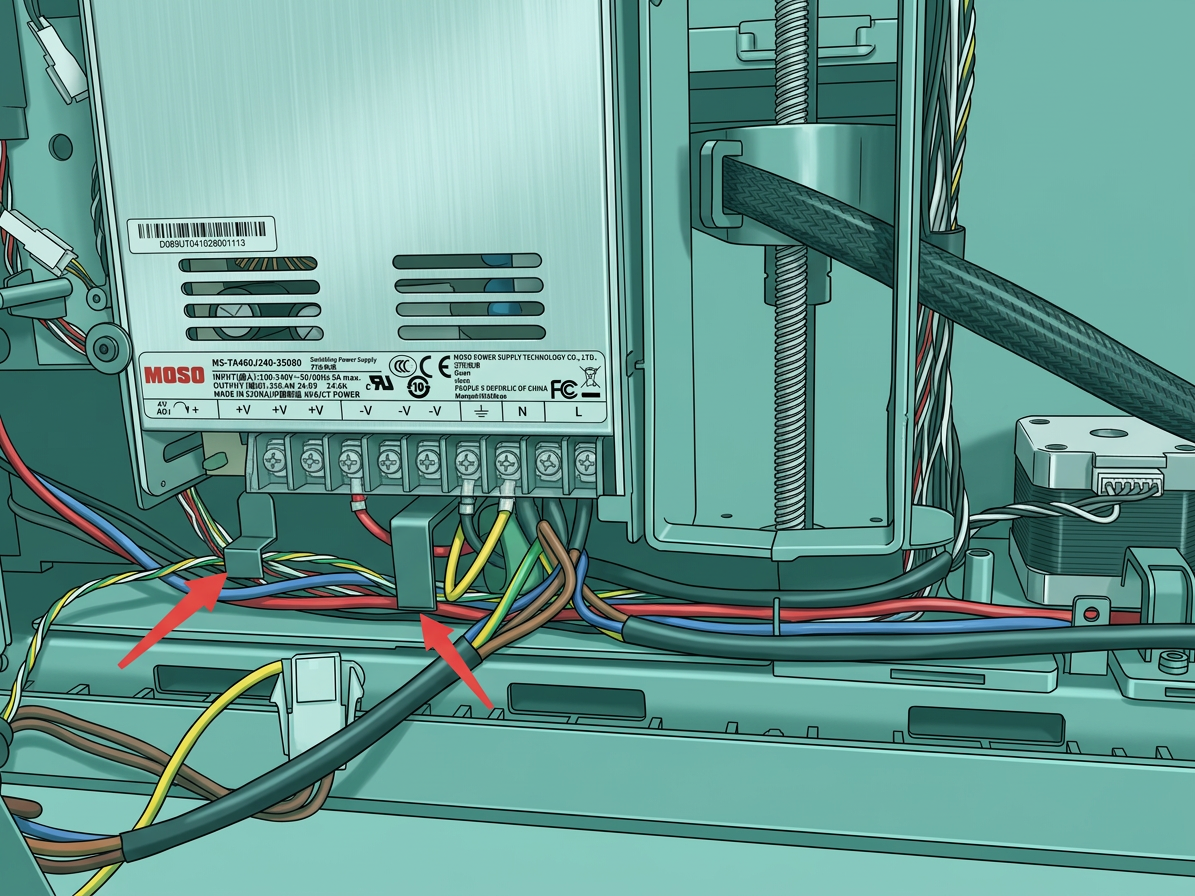

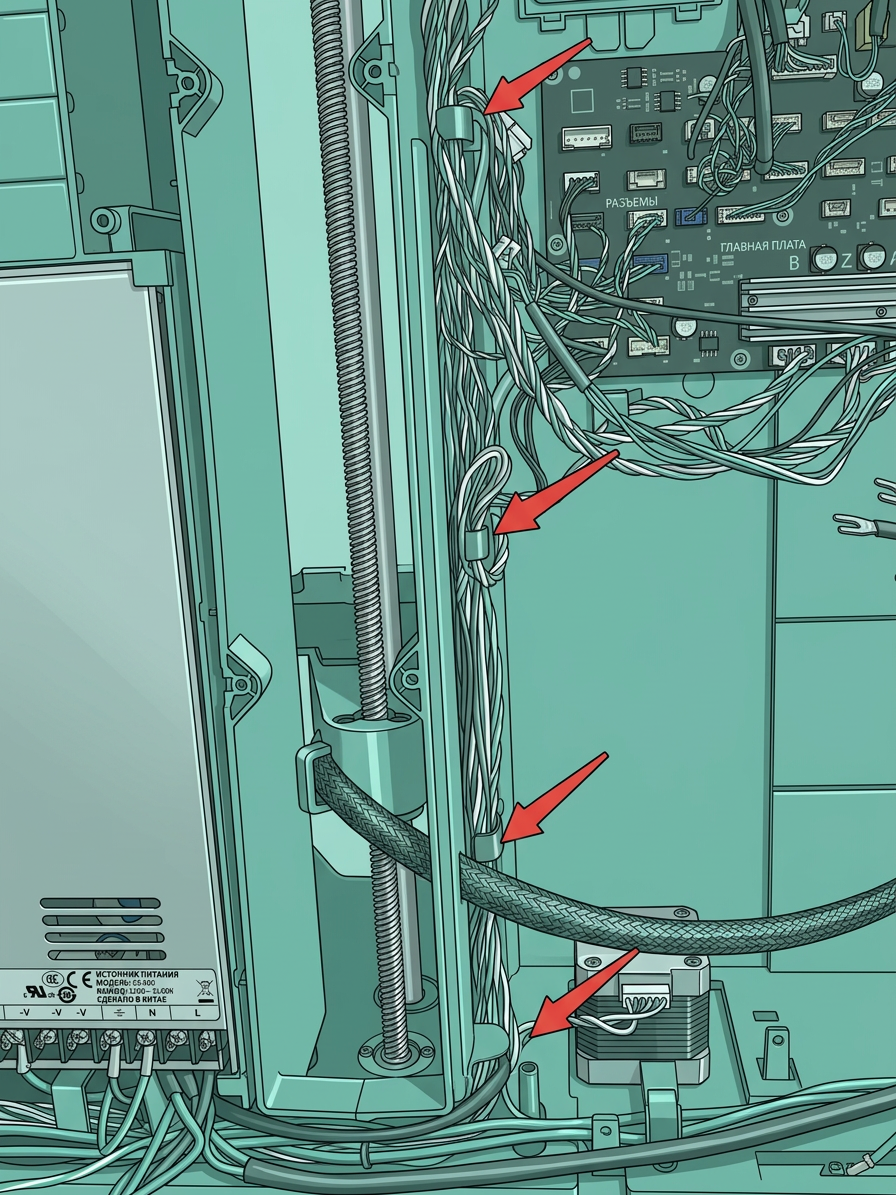

- Используйте шестигранный ключ H2.0, чтобы снять 2 фиксирующих винта, затем извлеките основание ключа безопасности питания. Снимите ленту сбоку и удалите кабель.

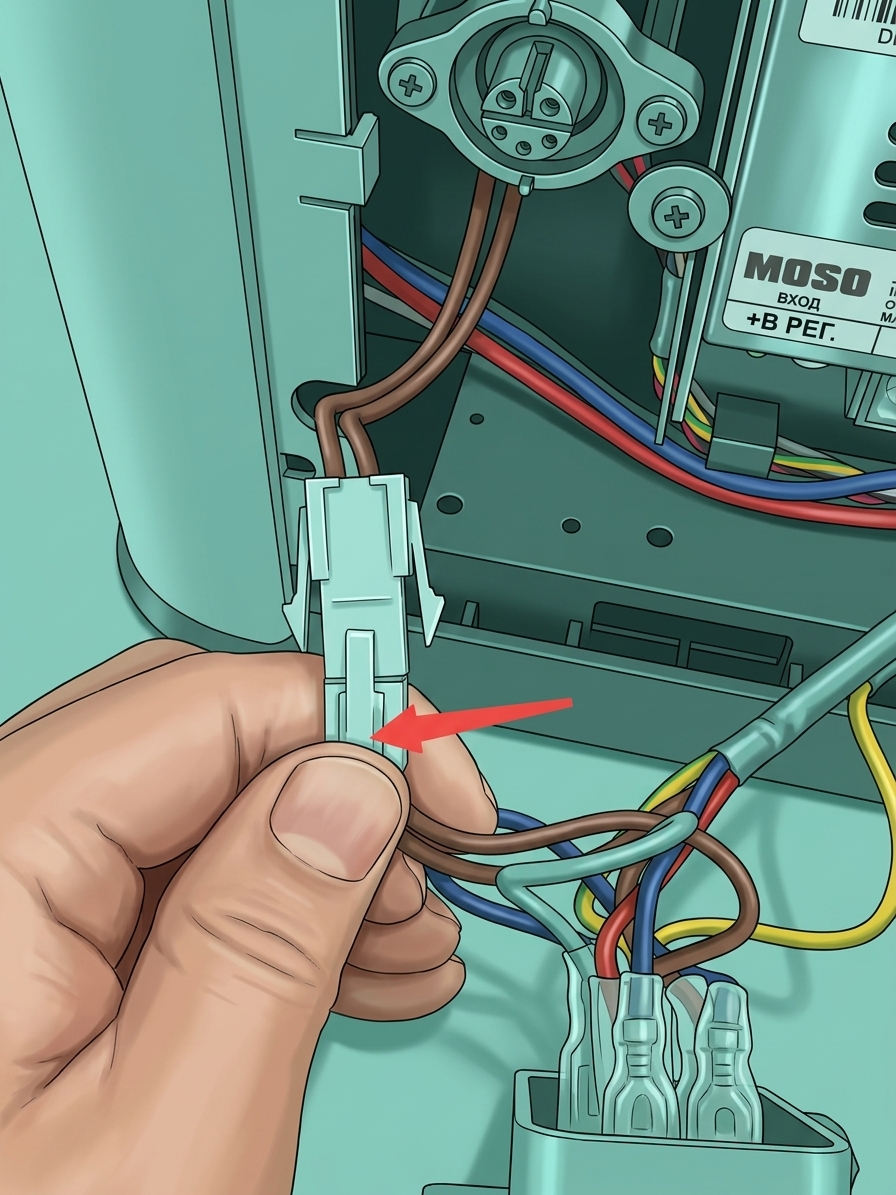

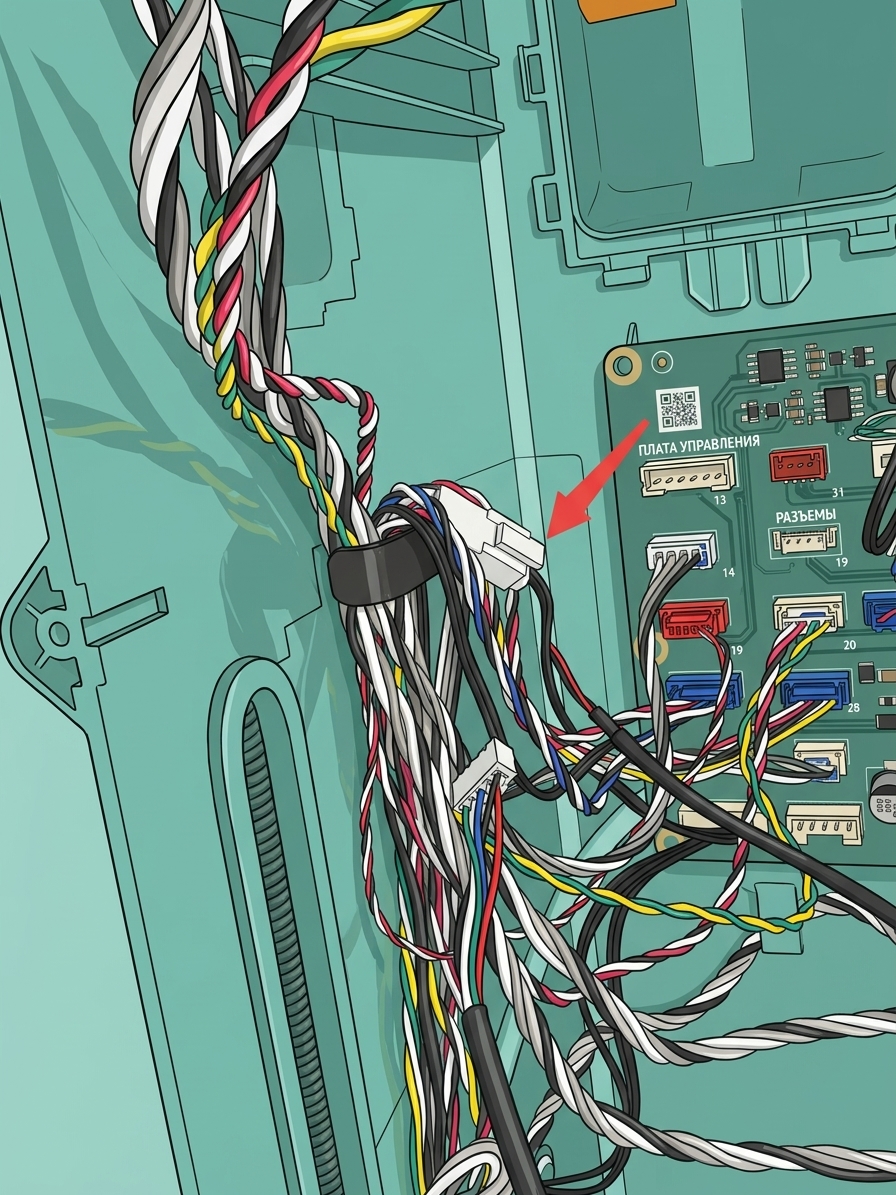

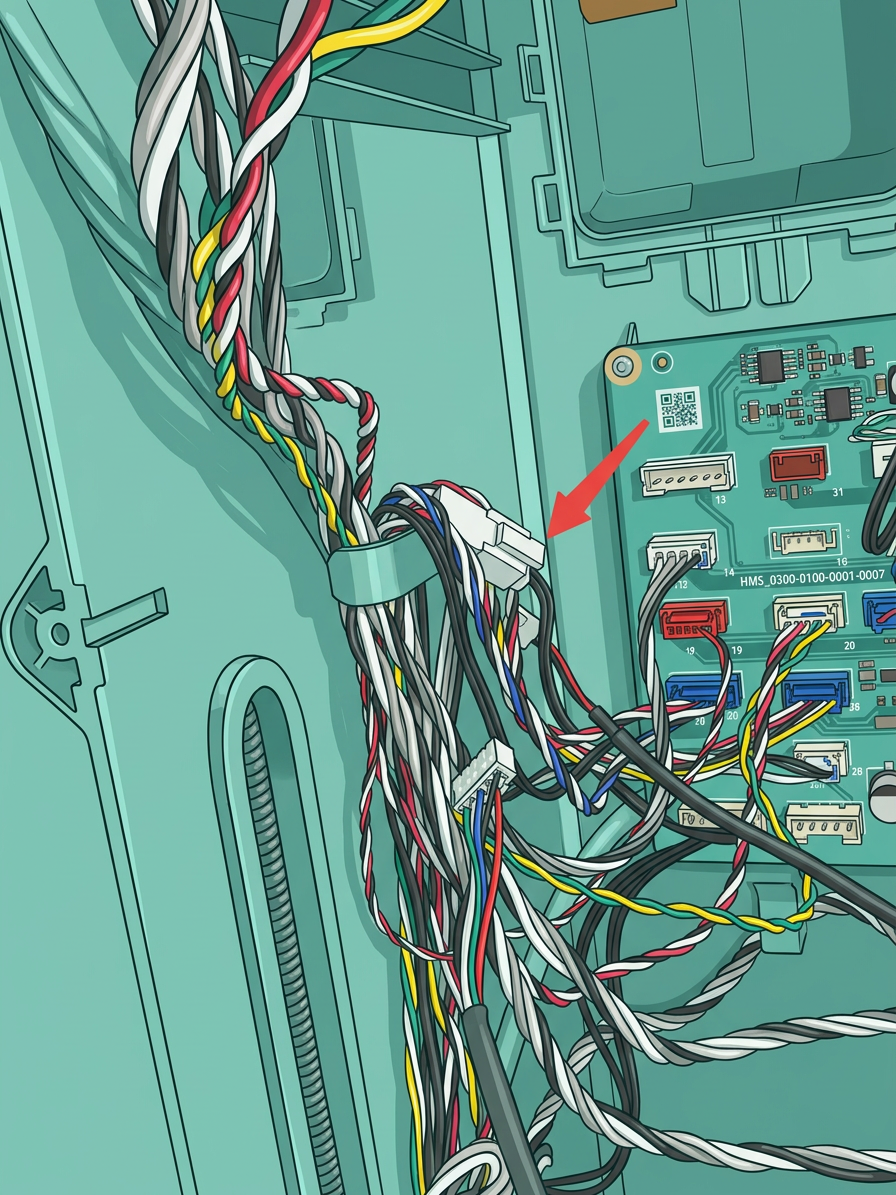

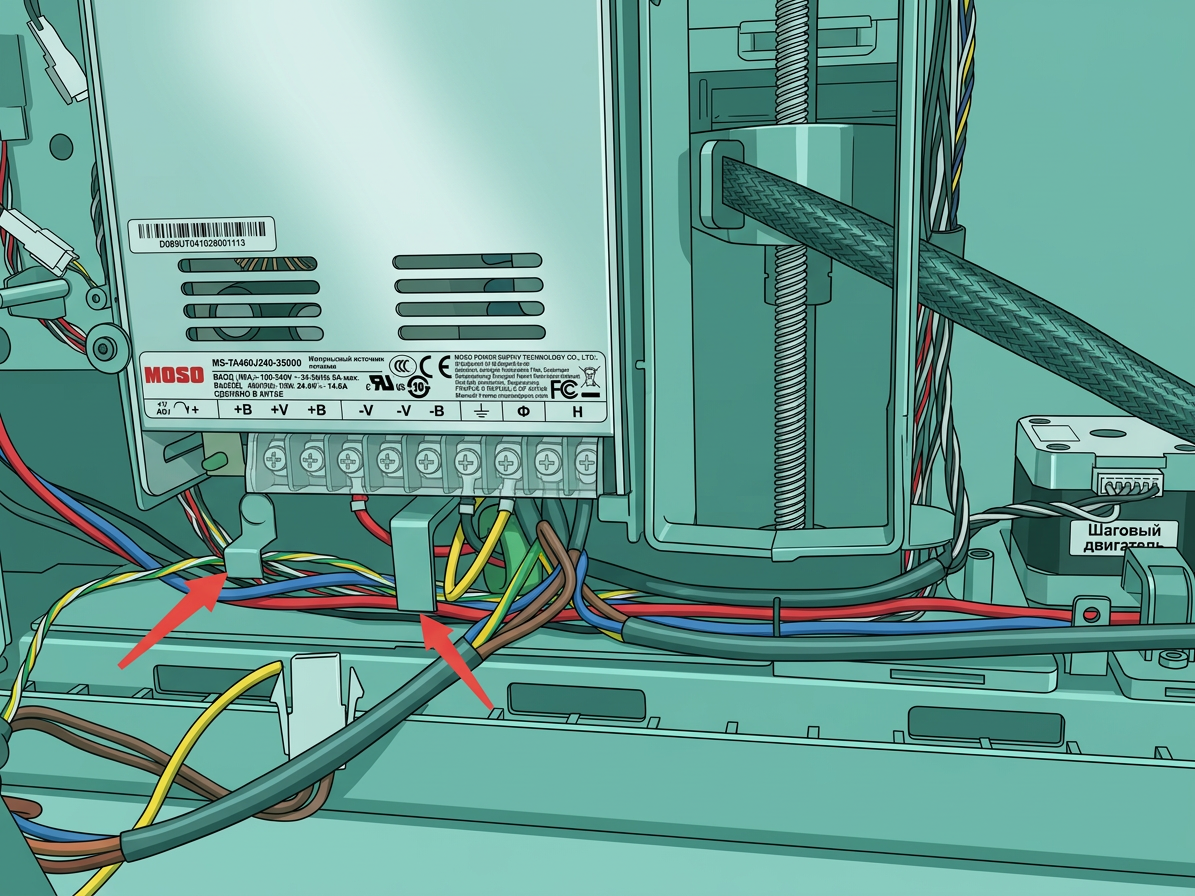

- Отсоедините основание ключа безопасности питания от адаптерного кабеля MC-платы (цвет кабеля: желто-зелено-белый) и удалите кабель из кабельных каналов.
Установка блока ключа безопасности питания
Шаг 1: Установка основания ключа безопасности питания

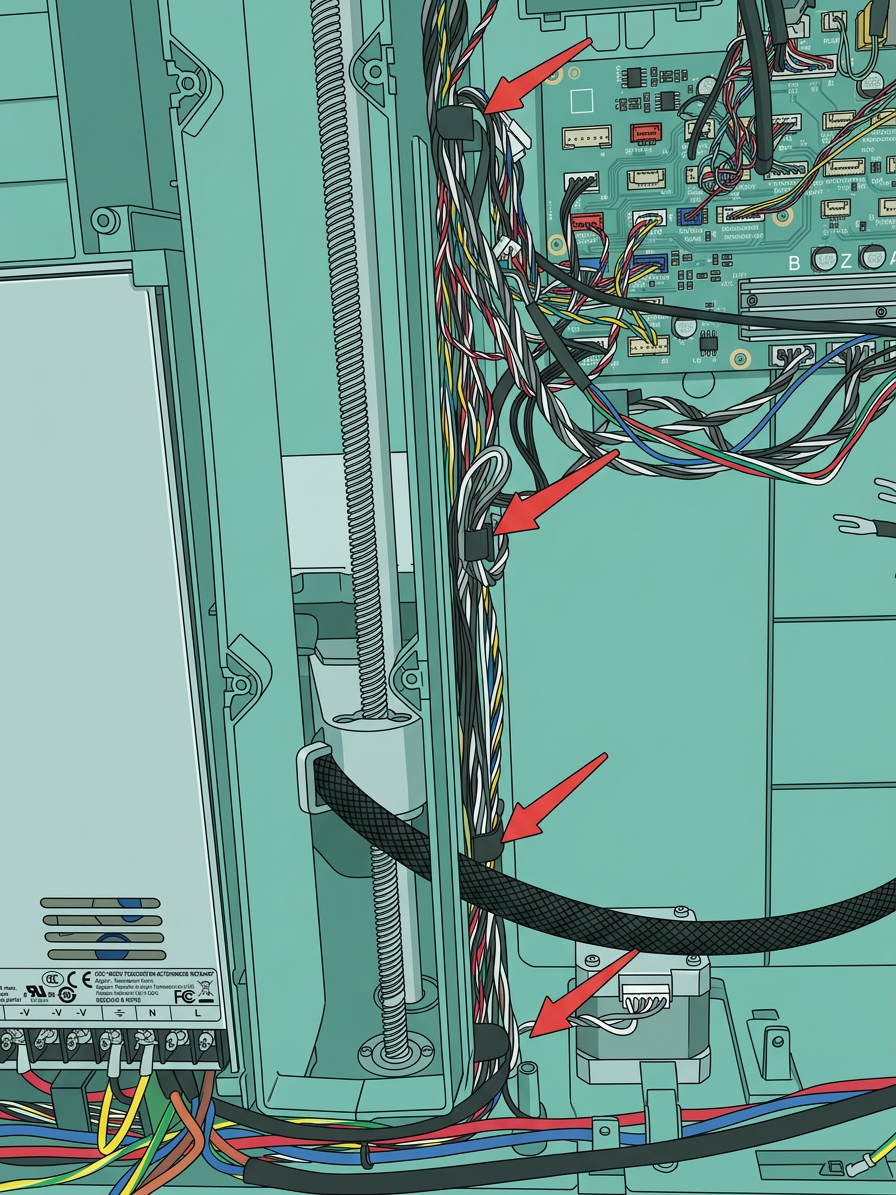

- Вставьте разъемы основания ключа безопасности питания в кабельные зажимы последовательно и подключите его к адаптерному кабелю MC-платы.
- Выровняйте основание ключа безопасности питания с отверстиями для винтов, затяните 2 фиксирующих винта с помощью шестигранного ключа H2.0 и закрепите кабель на обшивке с помощью оригинальной ленты.
Шаг 2: Установка розетки питания

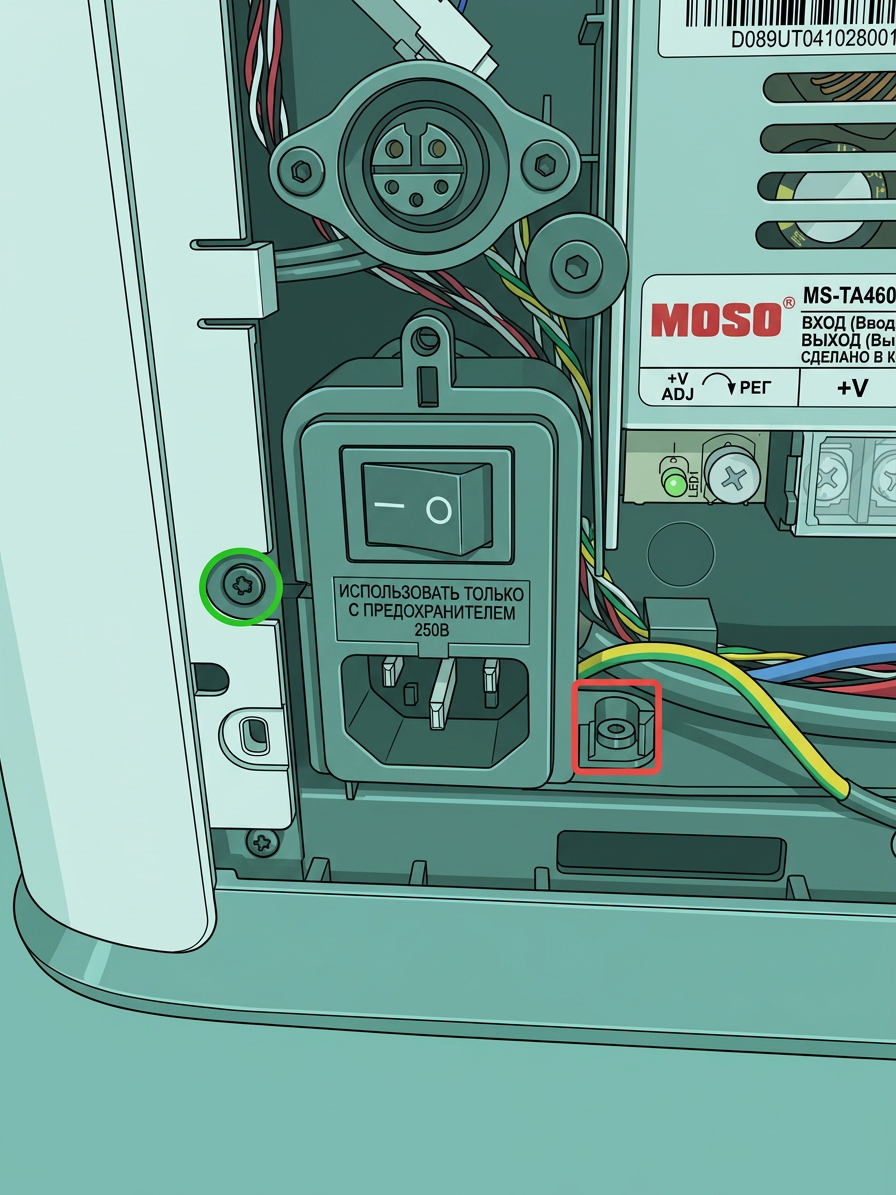

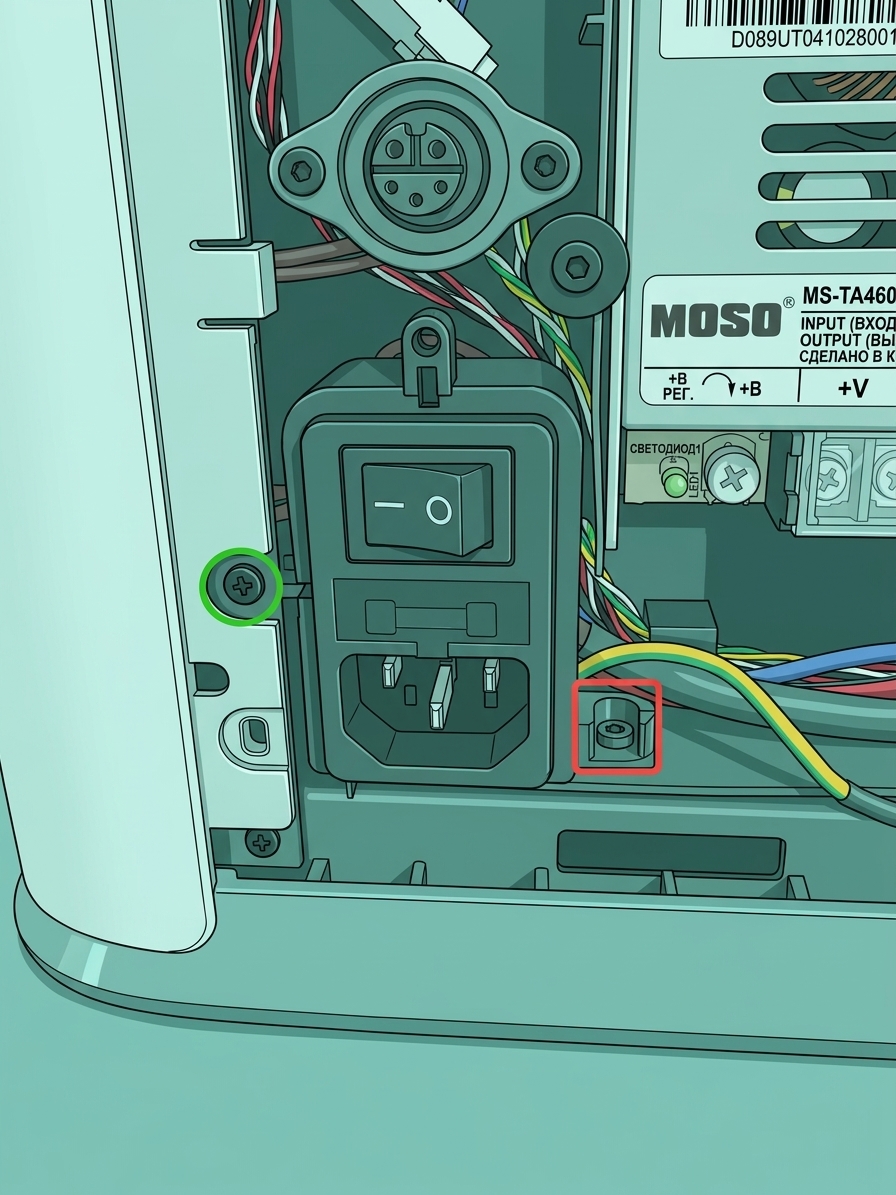

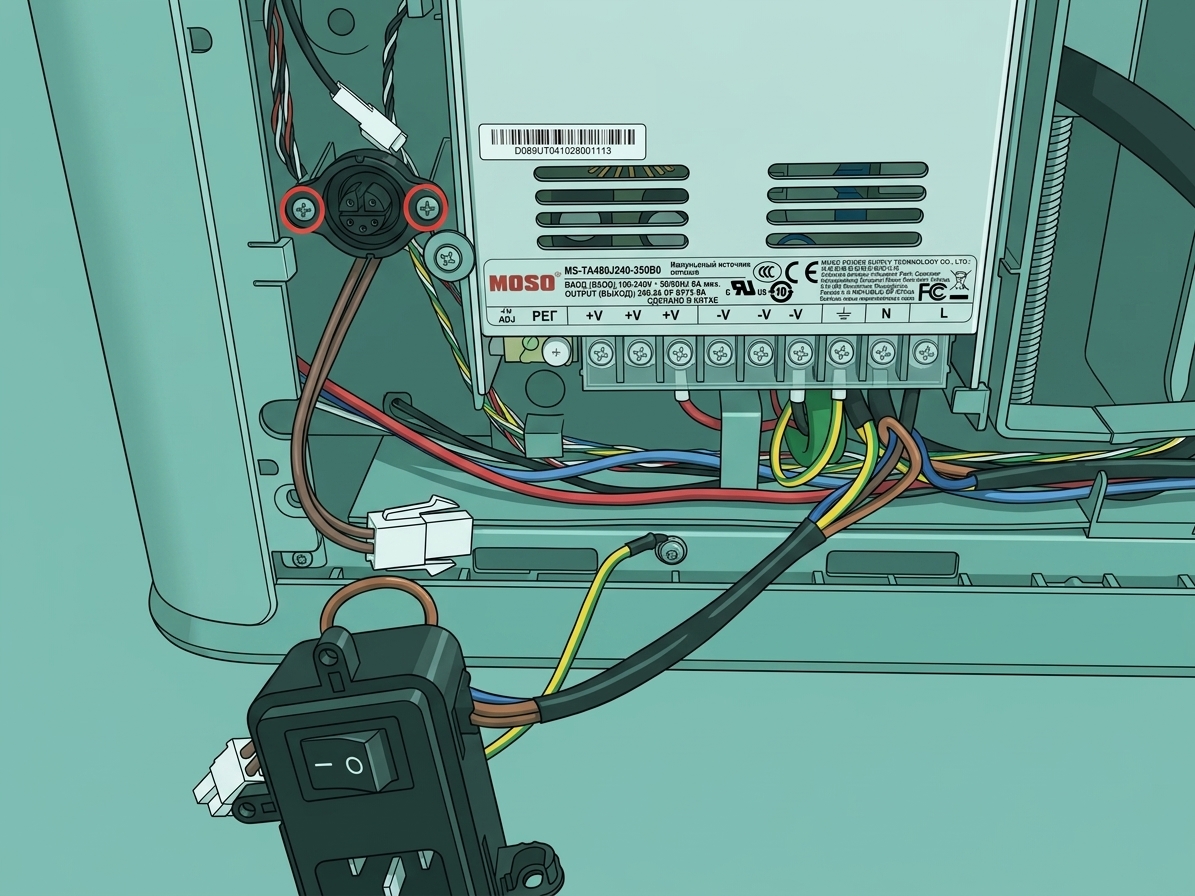

Подключите розетку питания обратно к основанию ключа безопасности питания. Наклоните розетку питания и вставьте ее (отверстие для винта слева должно быть вставлено за стойку). Используйте шестигранный ключ H2.0, чтобы затянуть 2 фиксирующих винта (красный квадрат: ST3x8; зеленый круг: BT3x8).
Шаг 3: Установка заземляющего провода
Аккуратно вкрутите винт по часовой стрелке в отверстие для винта, затем отрегулируйте направление двух заземляющих проводов так, чтобы они смотрели вверх, и, наконец, полностью затяните винт.
Шаг 4: Установка задней панели и чистящего желоба
Вы можете обратиться к следующей Wiki для установки задней панели и чистящего желоба:
Шаг 5: Установка ключа безопасности питания
Подключите ключ безопасности питания обратно к принтеру.
Проверка функциональности
Включите принтер и проверьте, может ли он запуститься нормально.
