Замена желоба продувки H2D/H2C

Примечание: На этой странице в качестве примера используется принтер H2D. Шаги замены абсолютно идентичны для H2C.

purge-chute" class="toc-header">Желоб для промывки

Желоб для промывки установлен под желобом скребка для промывки для вывода отходов, образующихся скребком для промывки, за пределы принтера.

Запасные части для желоба для промывки включают следующее:

1. желоб для промывки * 1;

2. винт BT3x8 * 1.

Когда заменять

• Желоб для промывки имеет значительную деформацию из-за транспортировки или обслуживания, что влияет на его использование или установку.

Необходимые инструменты и материалы

• Новый желоб для промывки

• Шестигранный ключ H2.0

Спецификации и количество винтов, участвующих в замене желоба для промывки H2D (рекомендуется аккуратно хранить снятые винты, чтобы избежать их потери):

Спецификации винтов	Изображение винта	Позиция	Схема позиции		Количество винтов
BT3x8		Закрепить заднюю панель (обозначена зеленым квадратом)			12
ST3x8		Закрепить заднюю панель (обозначена красным кругом)			11
ST3x12		Закрепить кронштейн держателя катушки (обозначен желтым квадратом)			2
BT3x8		Закрепить желоб для промывки			1

Предупреждение о безопасности

ВАЖНО!

Крайне важно обесточить принтер перед выполнением любых работ по обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозы безопасности.

Во время обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству откройте новую заявку на нашей Странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую вам помощь.

Снять желоб для промывки

Шаг 1: Снятие задней панели

Чтобы снять заднюю панель принтера, обратитесь к соответствующей информации.

Замена задней панели H2D

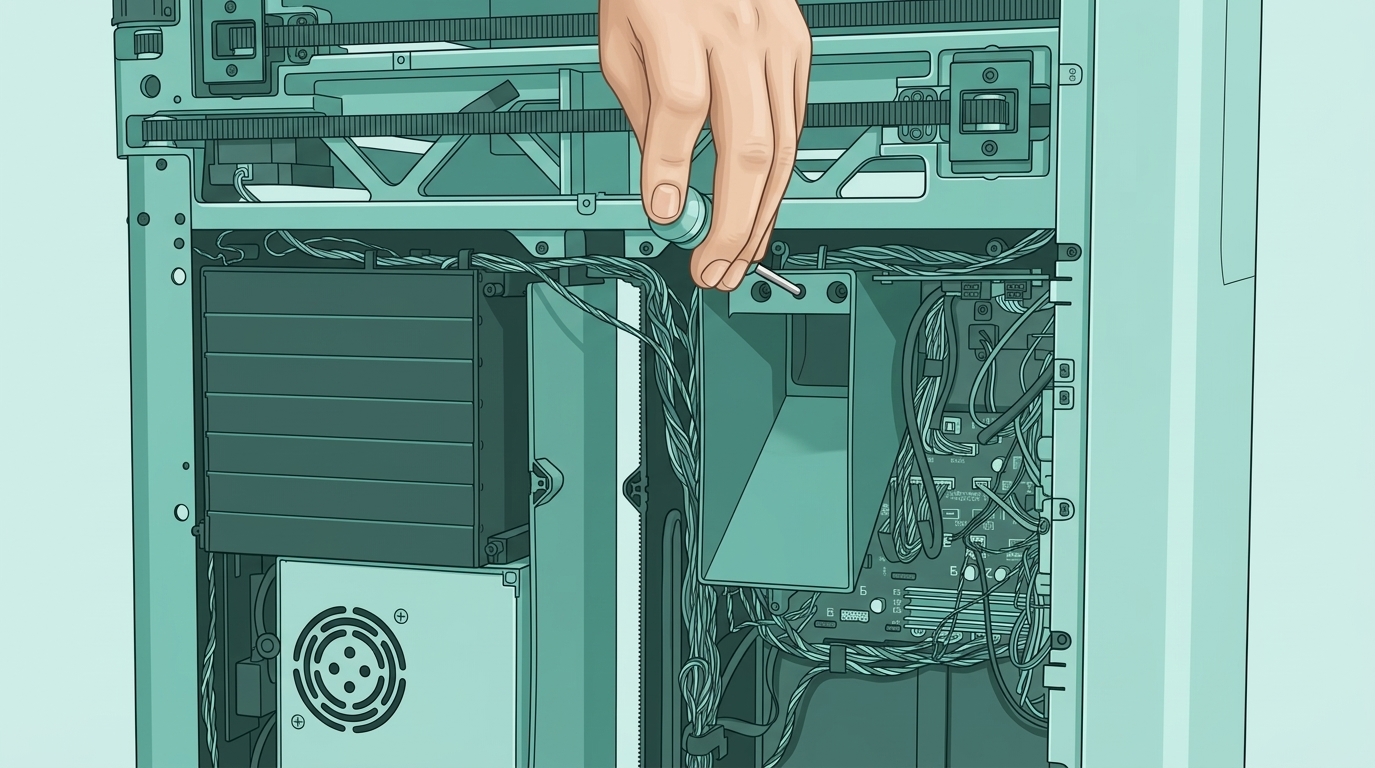

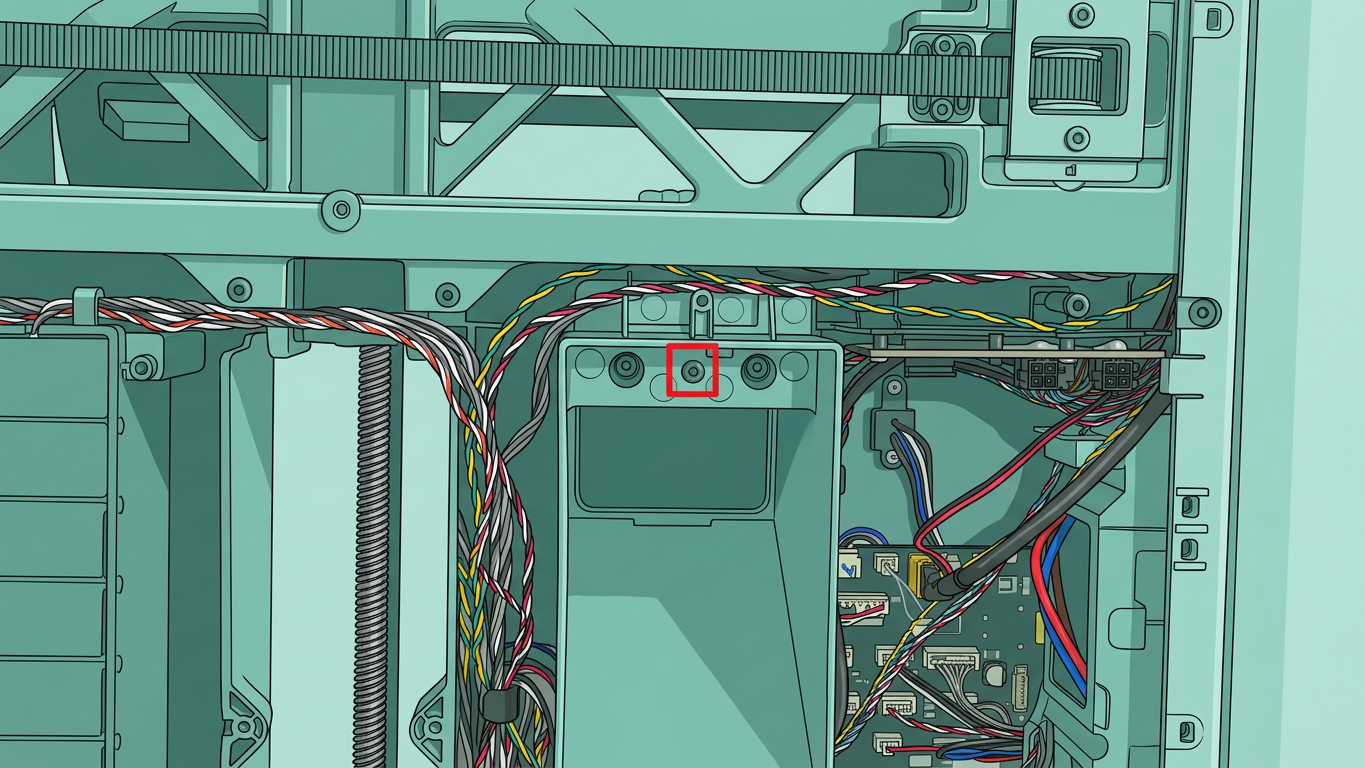

Шаг 2: Откручивание 1 винта с желоба для промывки

Используйте шестигранный ключ H2.0, чтобы удалить 1 винт (BT3x8).

Шаг 3: Снятие желоба для промывки

Потяните вниз, чтобы снять желоб для промывки.

Установить желоб для промывки

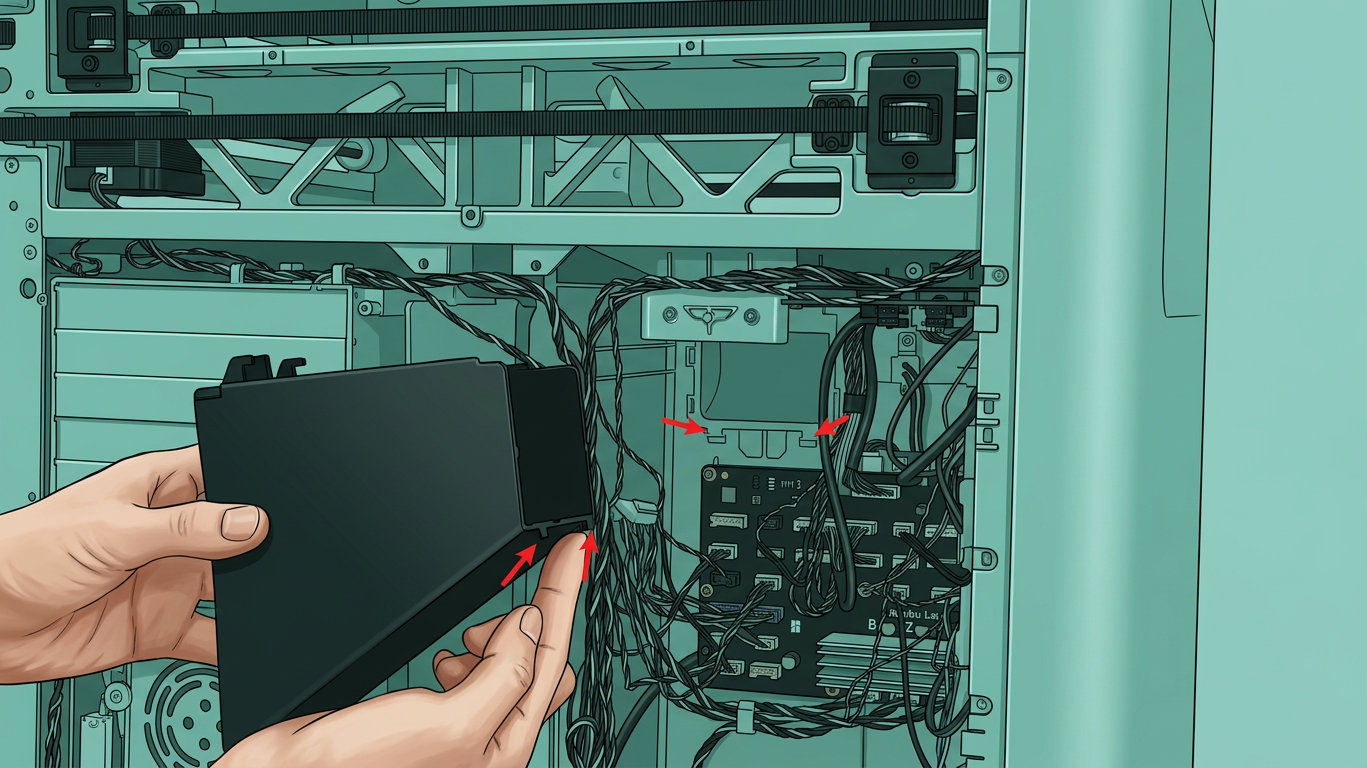

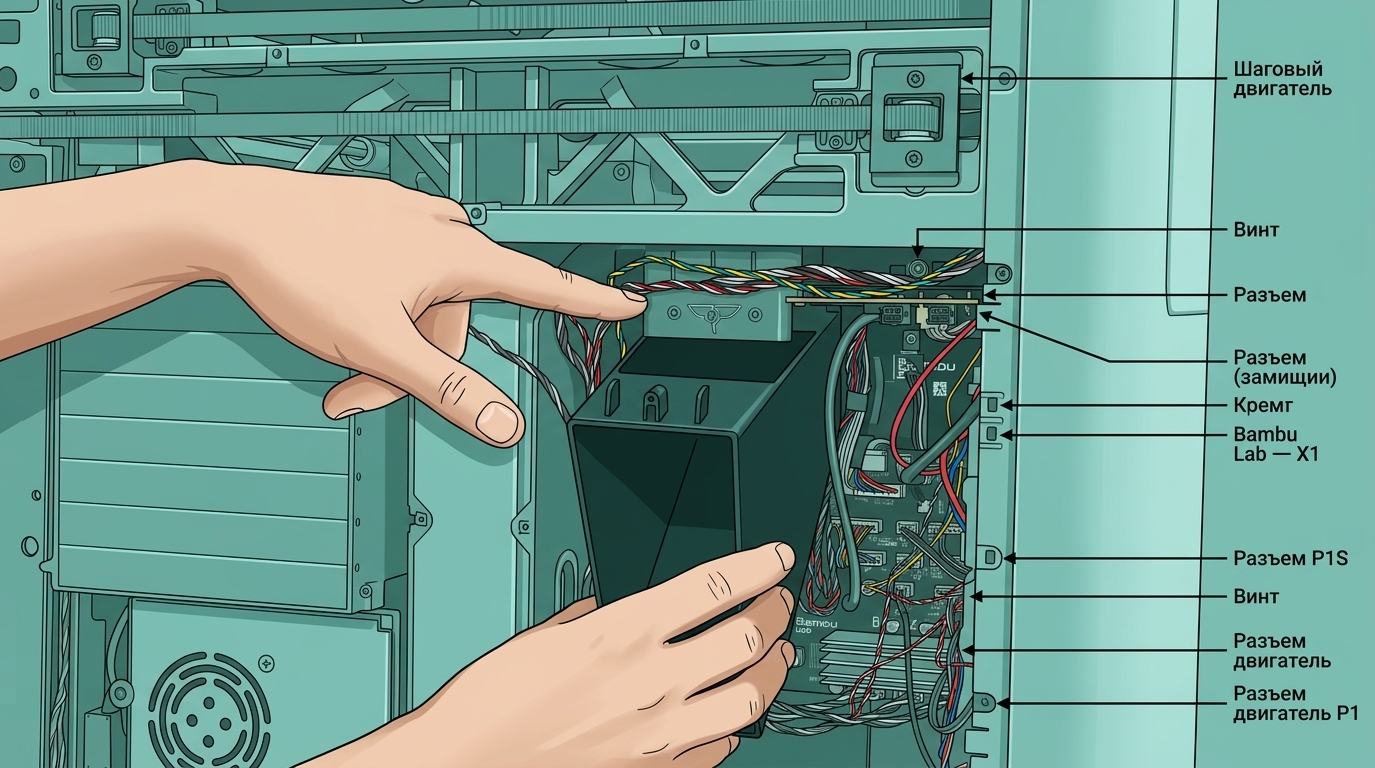

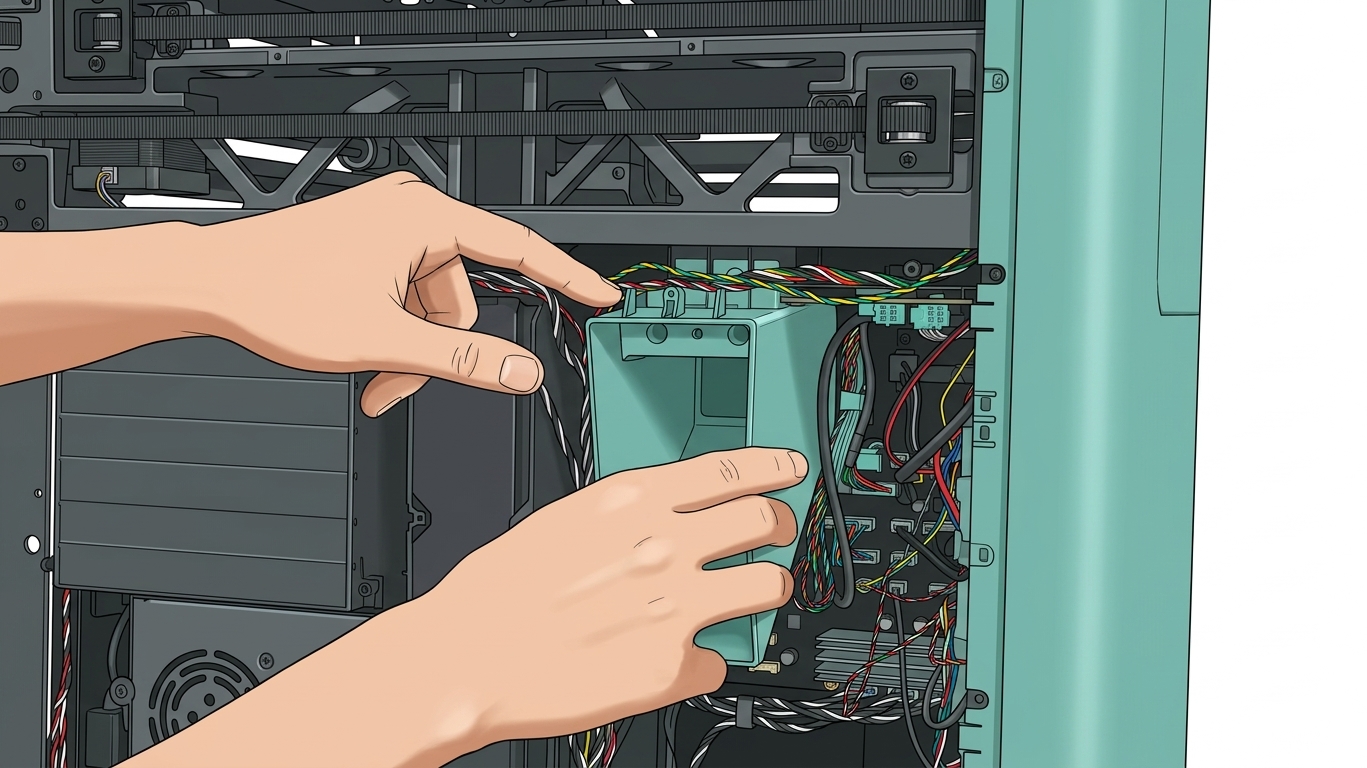

Шаг 1: Установка желоба для промывки

Сначала выровняйте два положения защелок внизу желоба для промывки, затем надавите вперед, чтобы защелки вошли в отверстия во внутренней облицовке. После установки проверьте, совпадают ли отверстия под винты.

ВАЖНО!

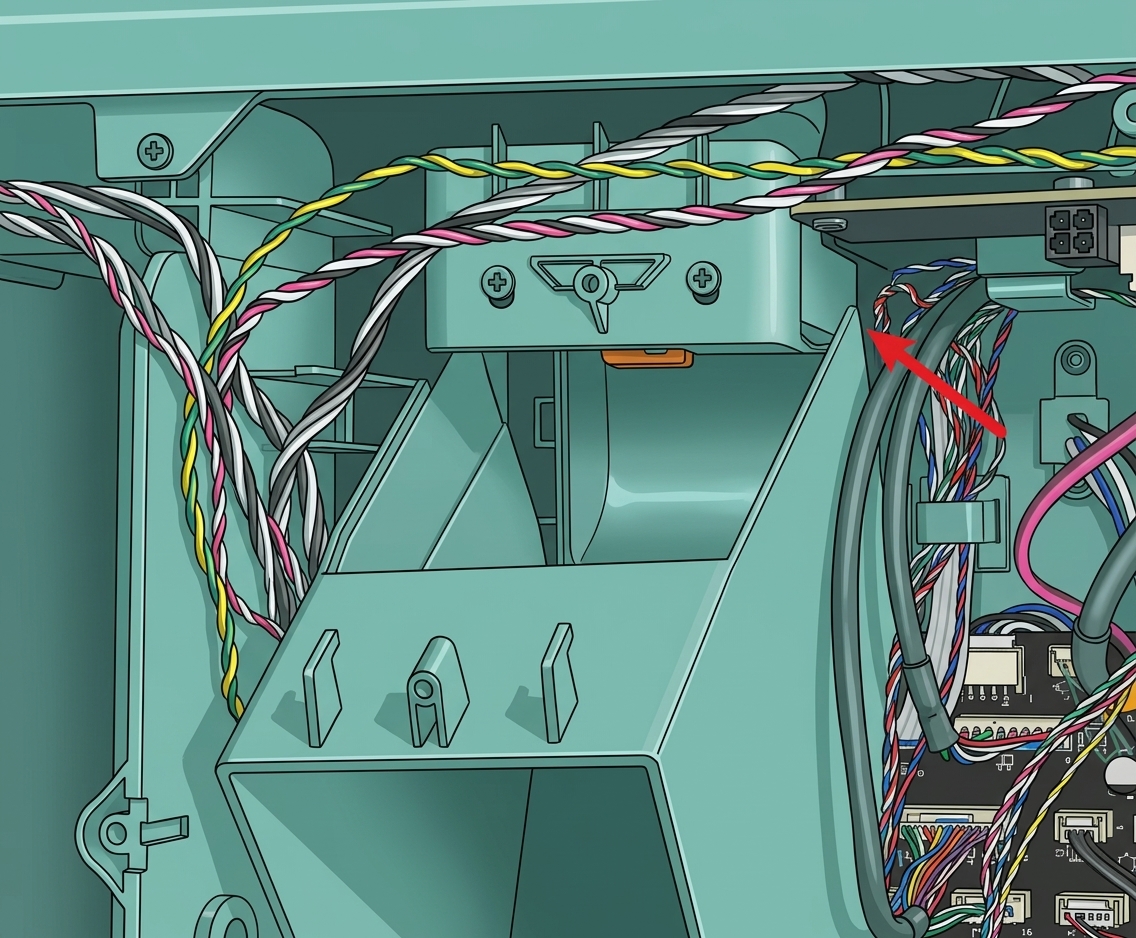

Сбоку находится много кабелей, которые подвержены следам давления или разрывам. Кроме того, замена оборванных кабелей сложна, и определить причину может быть трудно. Поэтому убедитесь, что кабели расположены правильно перед вдавливанием желоба для промывки. Если обнаружено, что какой-либо кабель находится под давлением, немедленно остановитесь и внесите необходимые корректировки перед продолжением.

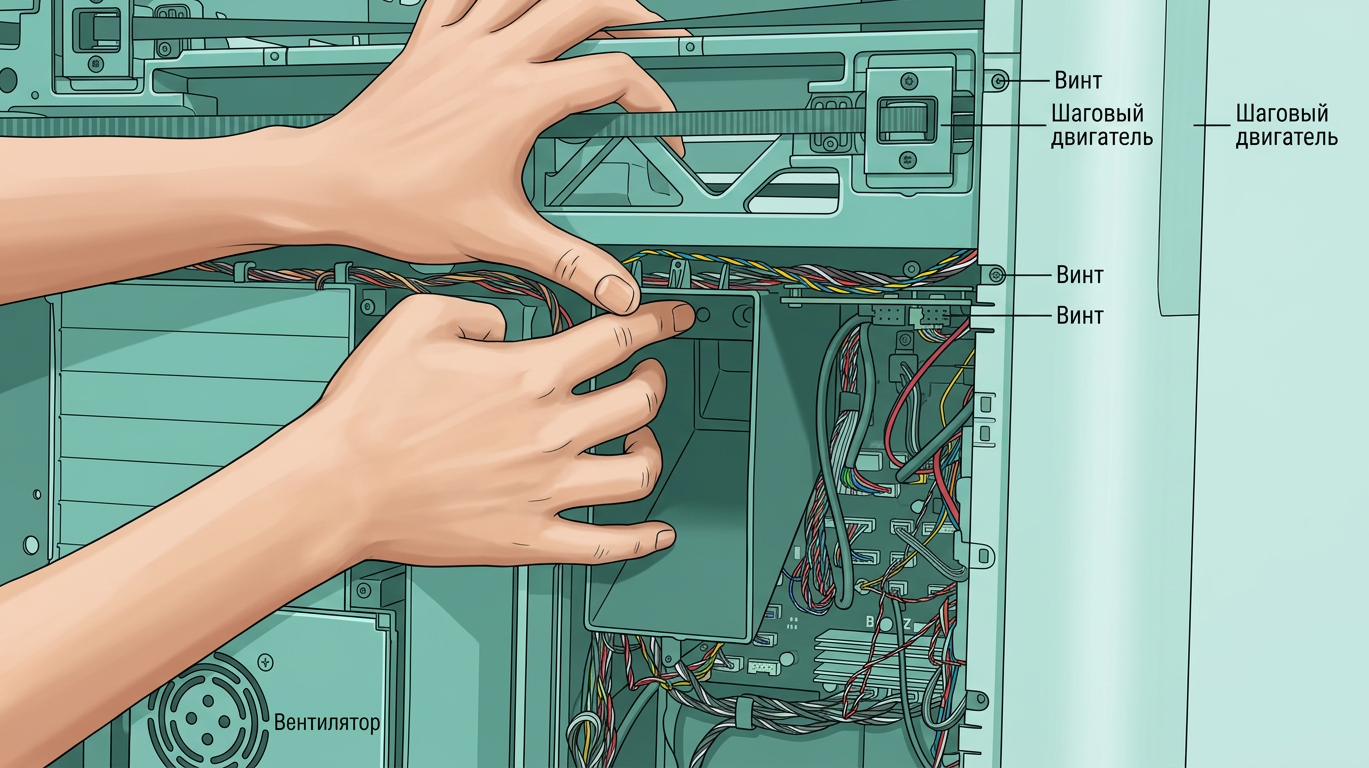

Примечание: При установке желоба для промывки необходимо следить, чтобы стороны желоба крепились снаружи внутренней облицовки. Если закрепить внутри, он может встать неправильно.

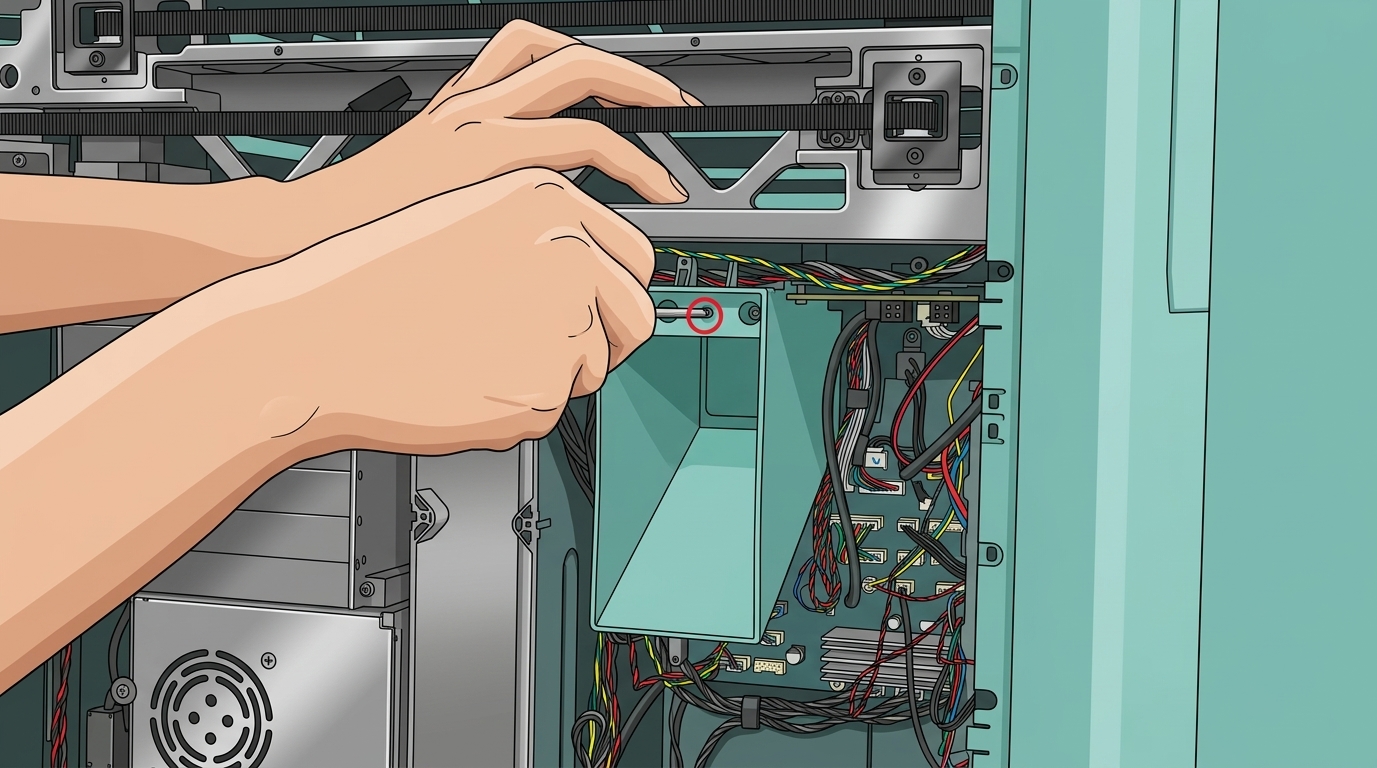

Шаг 2: Затягивание одного винта желоба для промывки.

Затяните один фиксирующий винт (BT3x8) с помощью шестигранного ключа H2.0.

Шаг 3: Установка задней панели.

Обратитесь к соответствующей информации о задней панели принтера, чтобы установить заднюю панель принтера.

Замена задней панели H2D

Проверка завершения/успеха

Проверьте, что желоб для промывки устойчив и что отходы могут нормально скользить сзади машины.
