Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.
Импульсный блок питания

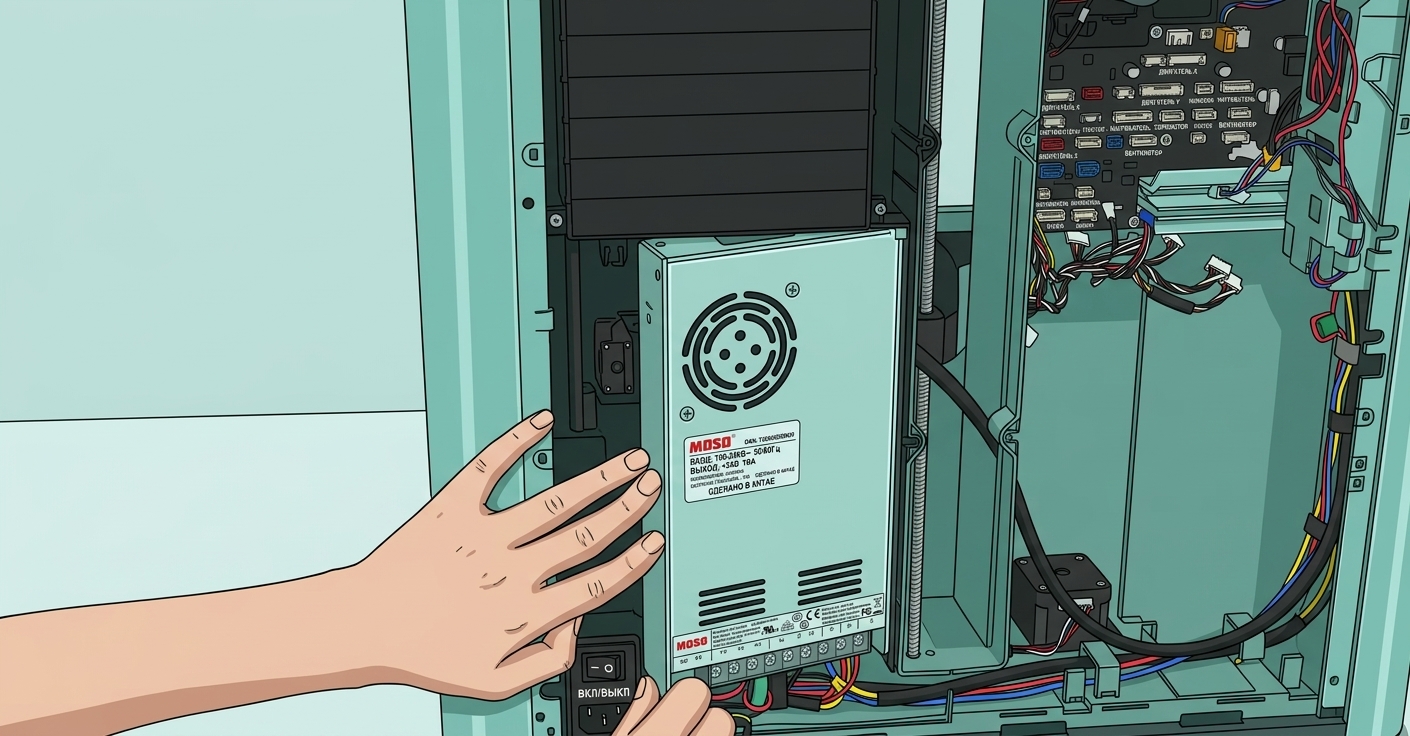

Блок питания принтера H2D представляет собой преобразователь напряжения с входным напряжением AC 100-240V и выходным напряжением DC 24V. Он обеспечивает питание всего принтера, за исключением нагревательной платформы.
internal-power-supply_img_v3_02k0_f7a30b88-4174-452f-a746-68c75962fd7g-1.jpg" alt="" width="400">
Запасные части импульсного блока питания включают следующее:
-
Блок питания *1
-
Винты BTW3x6 *2 (используются для крепления блока питания)
Когда использовать
Вам может потребоваться замена блока питания, если выходное напряжение ненормальное или если на плате блока питания есть явные признаки сгоревших компонентов.
Необходимые инструменты и материалы
-
Новый блок питания
-
Шестигранный ключ H2.0
-
Крестовая отвертка

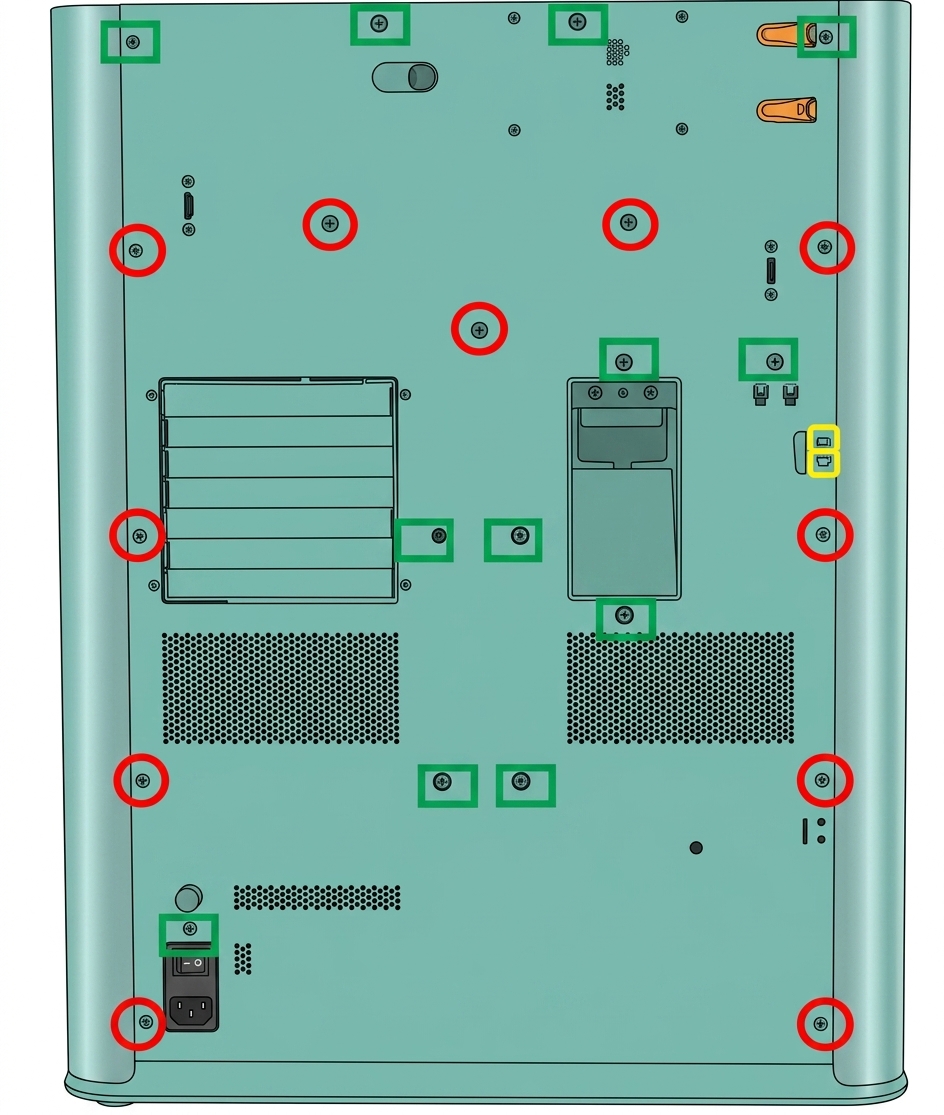

Характеристики и количество винтов, участвующих в замене блока питания H2D (рекомендуется правильно хранить снятые винты, чтобы избежать потери):
| Характеристика | Изображение | Применение | Позиция | Количество | |
|---|---|---|---|---|---|
| BT3x8 | Крепление задней панели (обозначено зеленым квадратом) |  |
12 | ||
| ST3x8 | Крепление задней панели (обозначено красным кругом) |  |
11 | ||
| ST3x12 | Крепление кронштейна держателя катушки (обозначено желтым квадратом) |  |
2 | ||
| BTW3x6 | Крепление блока питания |  |
2 |
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем отправить технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Удаление блока питания
Шаг 1: Снятие задней панели
Вы можете обратиться к этой Wiki для снятия задней панели принтера:
Шаг 2: Отключение силовых кабелей

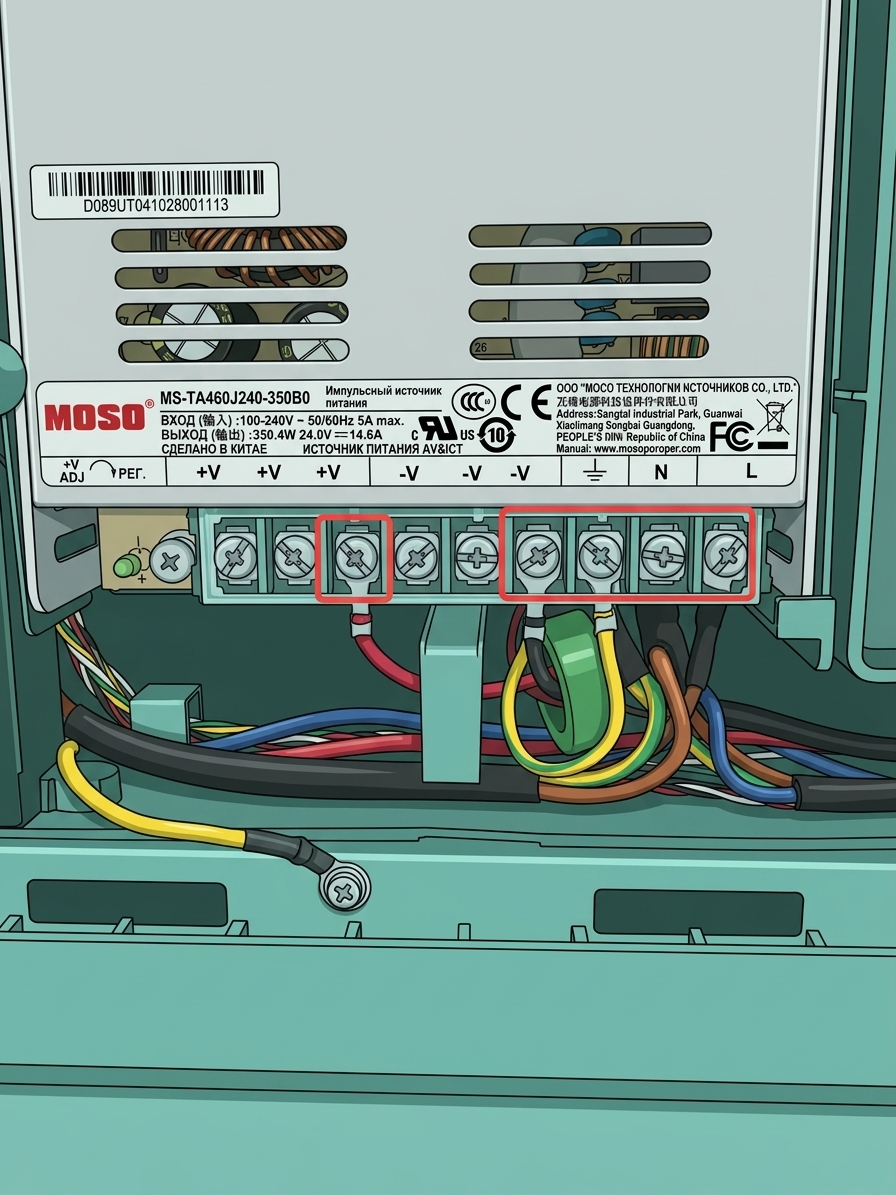

После поднятия прозрачного защитного покрытия используйте крестовую отвертку, чтобы ослабить фиксирующие винты на разъемах блока питания (их не нужно полностью снимать; просто ослабьте их). Затем потяните кабели вниз, чтобы снять их.

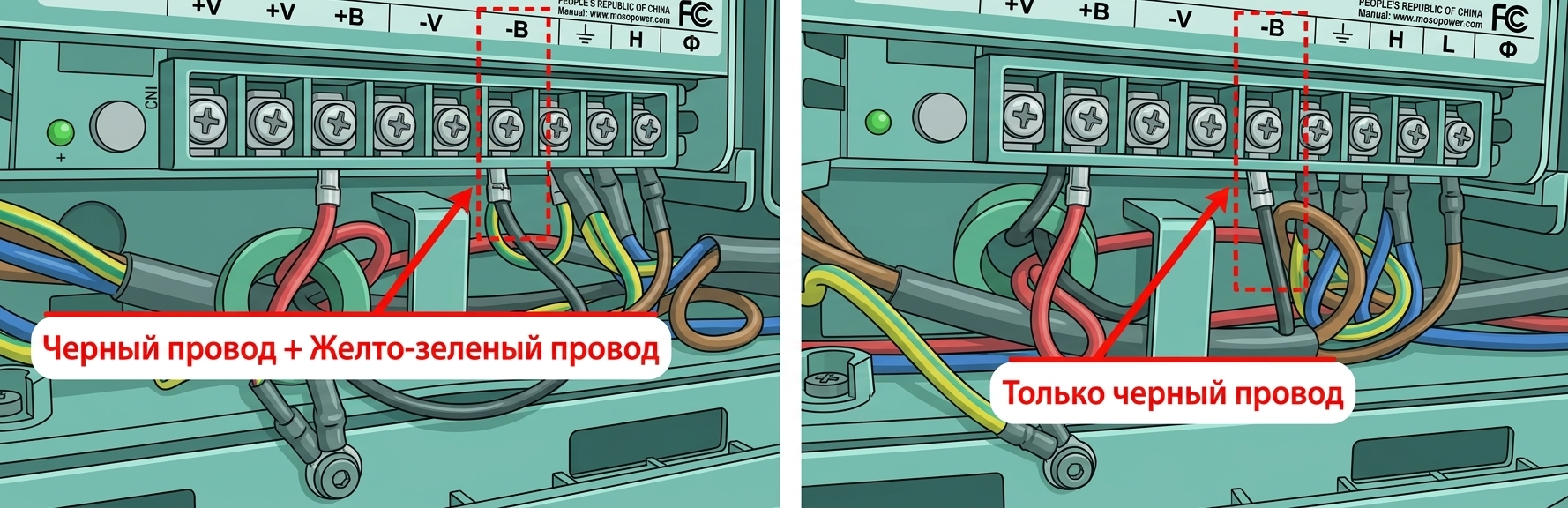

ℹ️ Примечание: Некоторые принтеры серии H2 имеют черный провод и желто-зеленый провод, обжатые вместе и подключенные к клемме (-V) на блоке питания.
Другие версии используют только один черный провод, подключенный к клемме (-V). Обе конфигурации проводки работают одинаково, так как оба провода находятся на одном обжиме, разборка одинакова.
Шаг 3: Извлечение блока питания

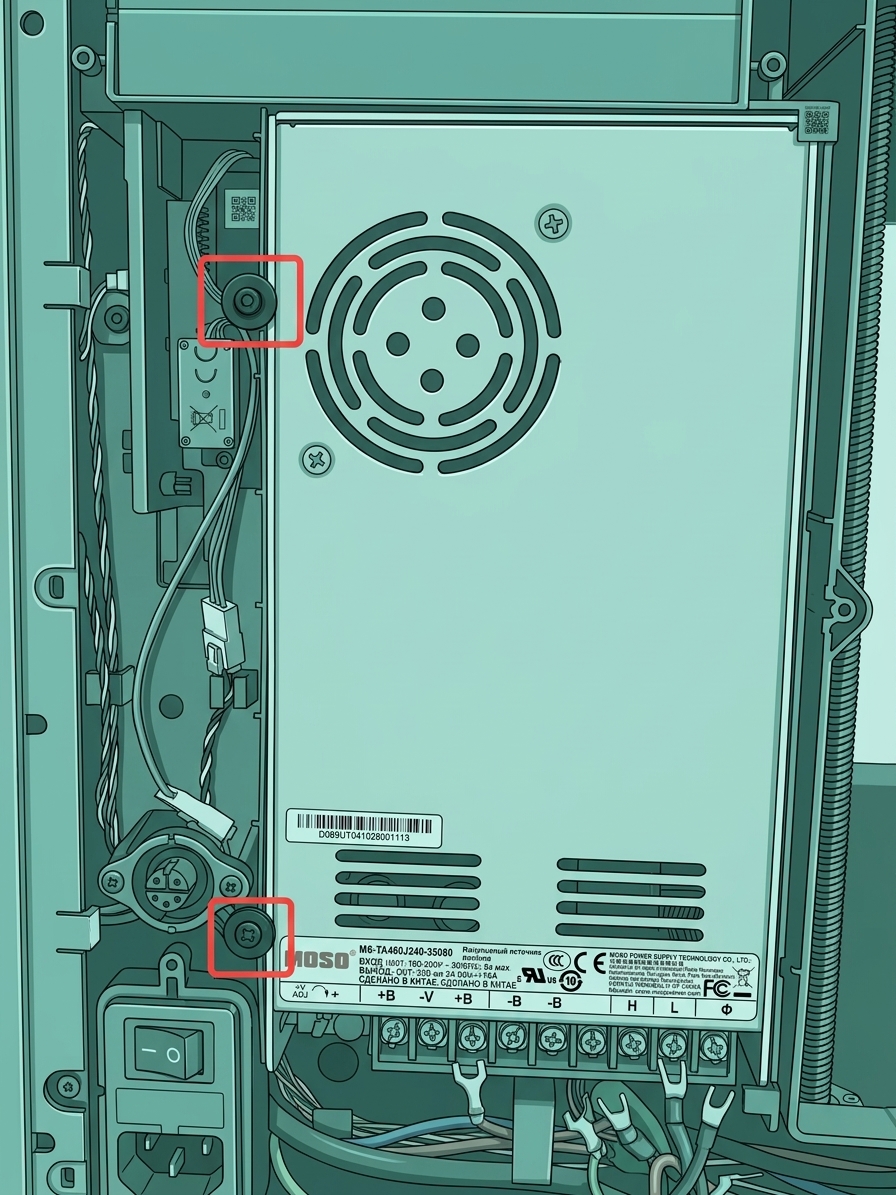

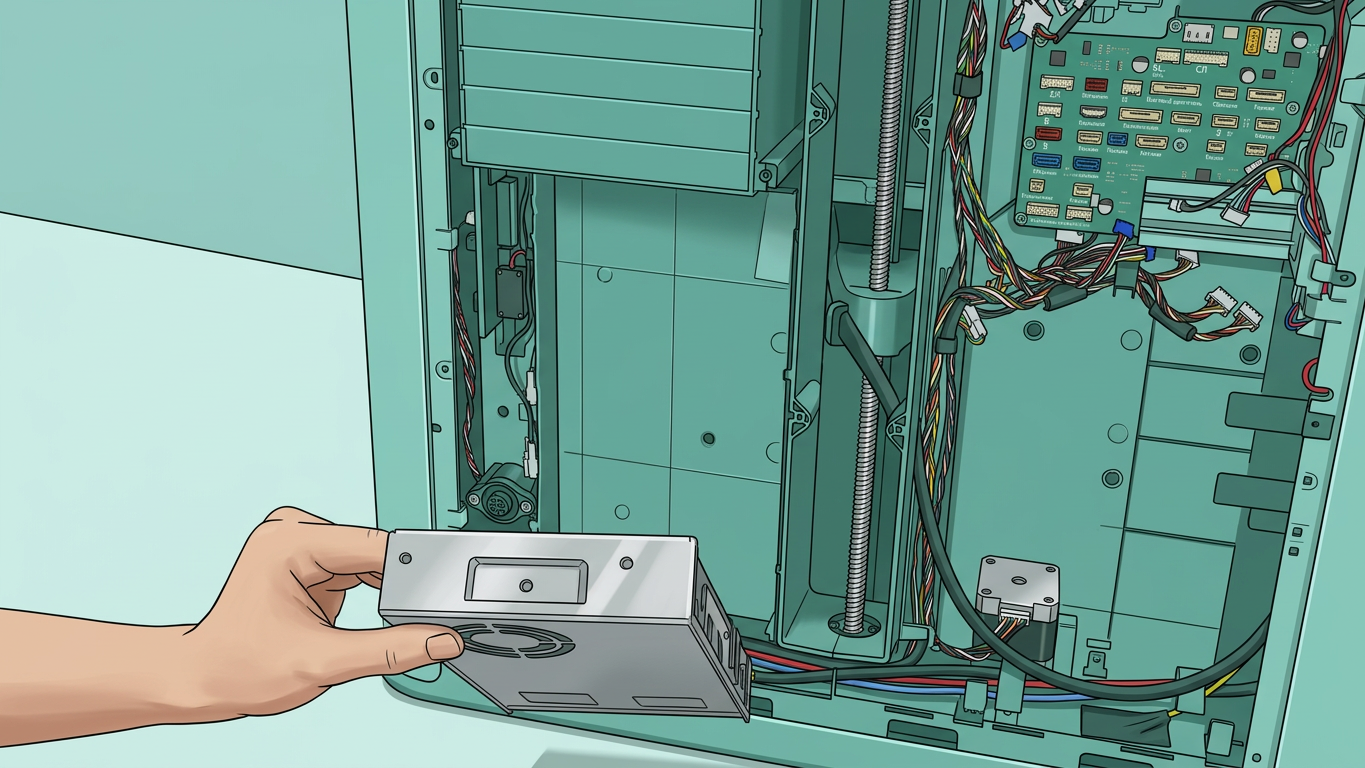

Используйте шестигранный ключ H2.0, чтобы снять 2 фиксирующих винта (BTW3x6). Затем поднимите блок питания с левой стороны (сторона, где были сняты винты) и вытяните его.
Этот шаг требует небольшого усилия для извлечения блока питания. Как только левая сторона отсоединена, блок питания можно полностью удалить.
Установка блока питания
Шаг 1: Установка блока питания

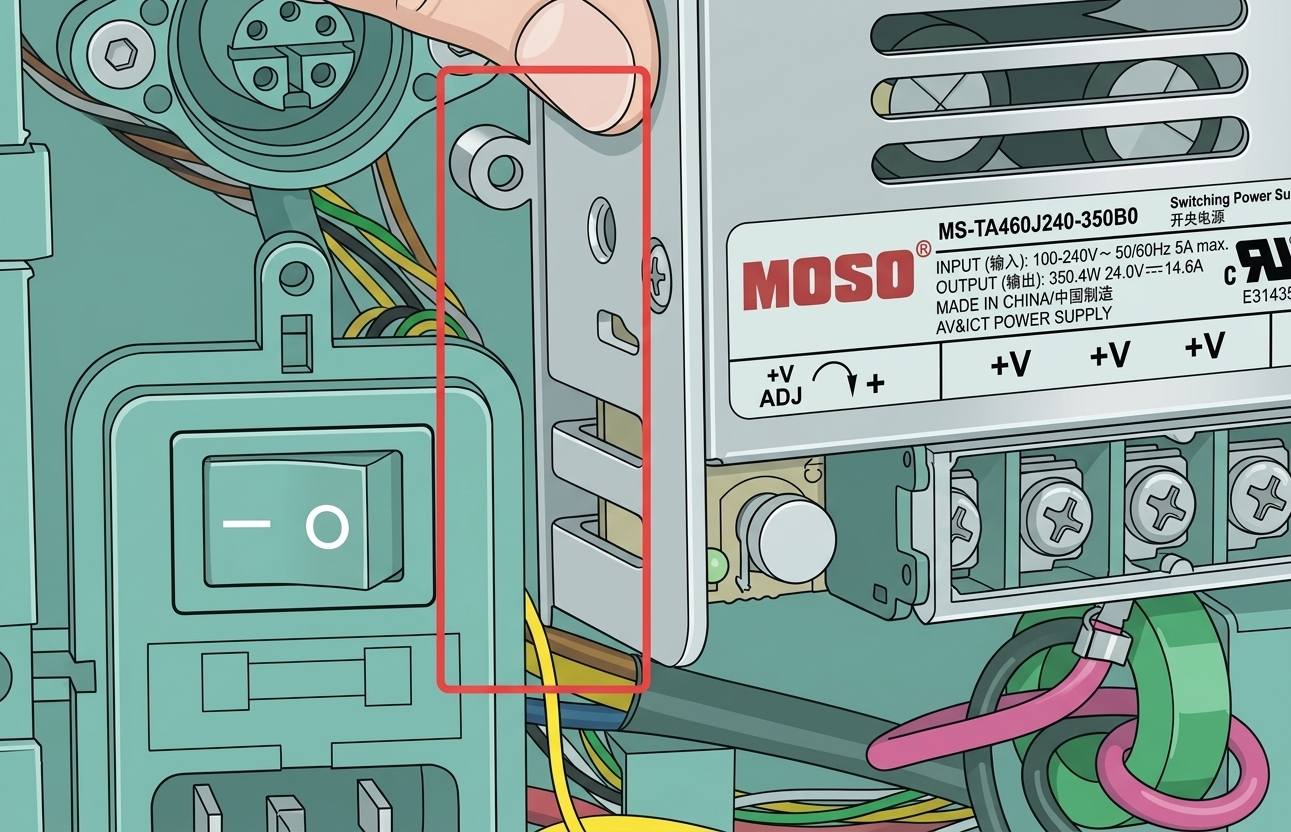

Метод 1：

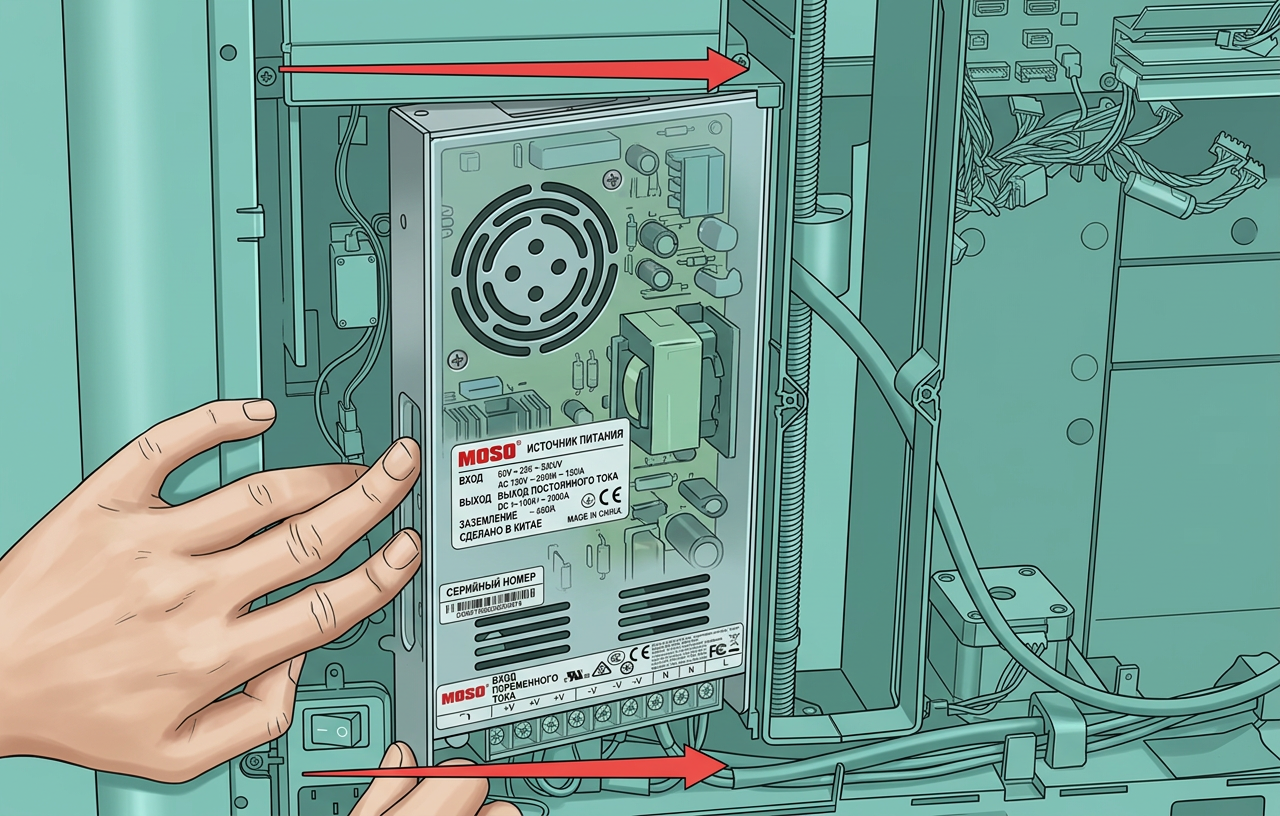

Плотно прижмите внутреннюю прокладку вправо.
Когда прокладка слегка деформируется, силовой модуль зафиксируется в определенном положении.

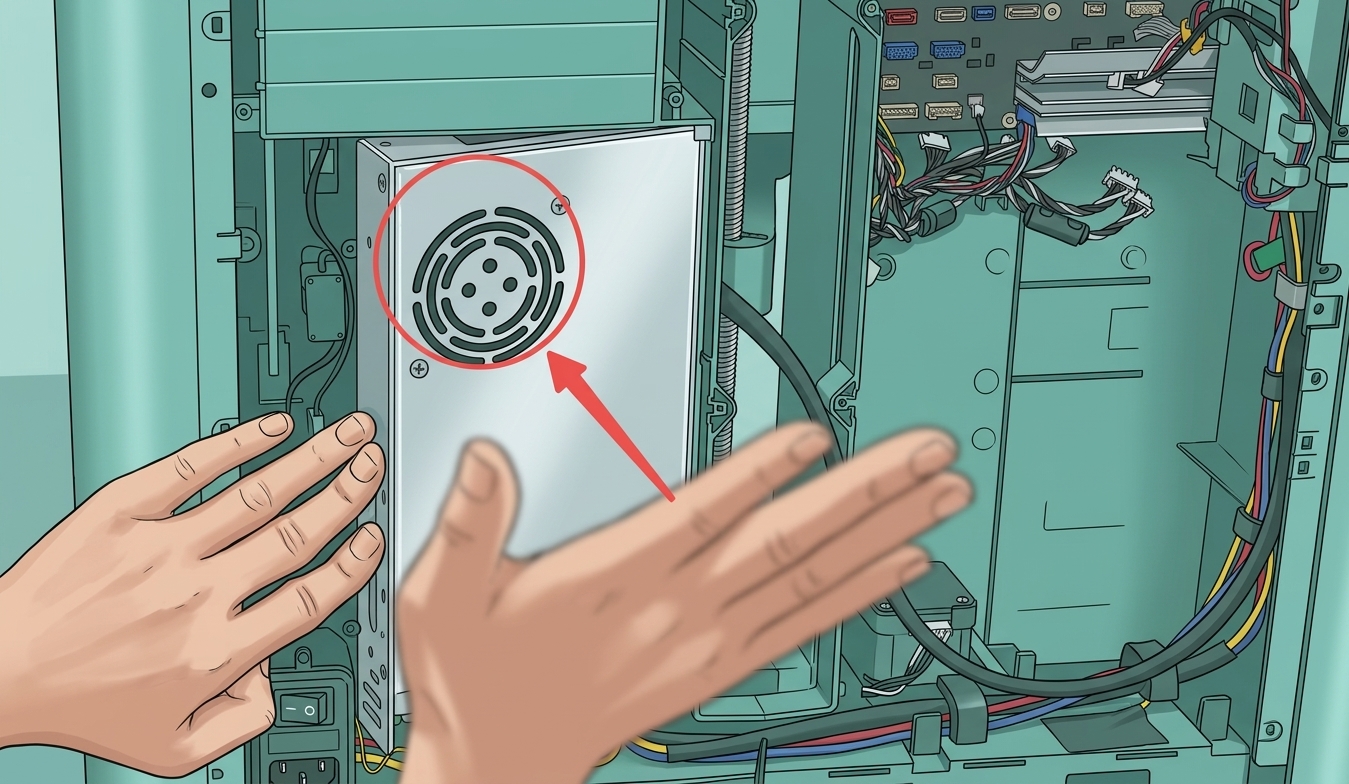

Аккуратно вставьте силовой модуль на место.

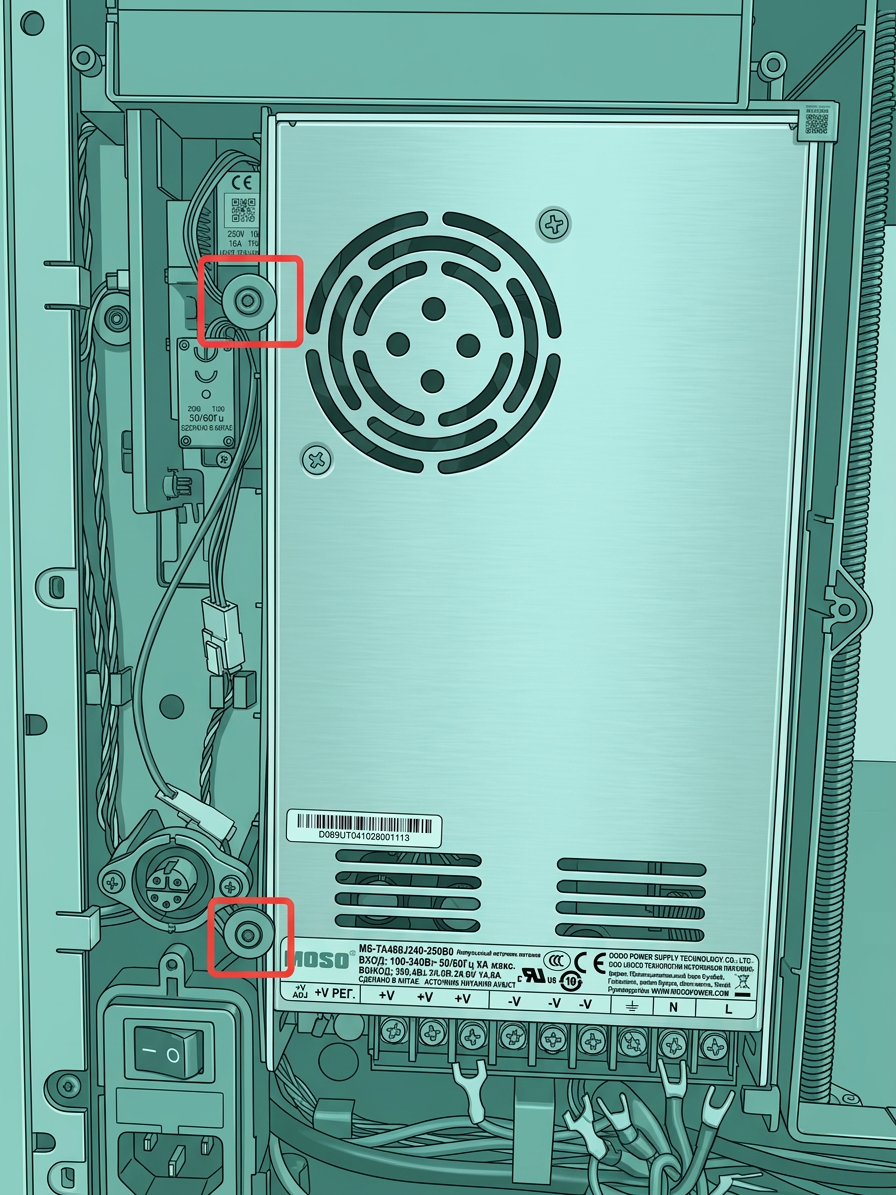

Наконец, используйте шестигранный ключ H2.0, чтобы затянуть два фиксирующих винта (BTW3×6).
Ниже приведено полное анимированное руководство.
Метод 2：
Если вы считаете Метод 1 сложным для выполнения, вы можете попробовать Метод 2.
Сначала отрежьте нижний правый зажим внутренней прокладки, затем проденьте правую сторону силового модуля под оставшийся зажим, плотно прижмите левую сторону к прокладке и, наконец, затяните два фиксирующих винта (BTW3×6) с помощью шестигранного ключа H2.0.
Шаг 2: Подключение силовых кабелей

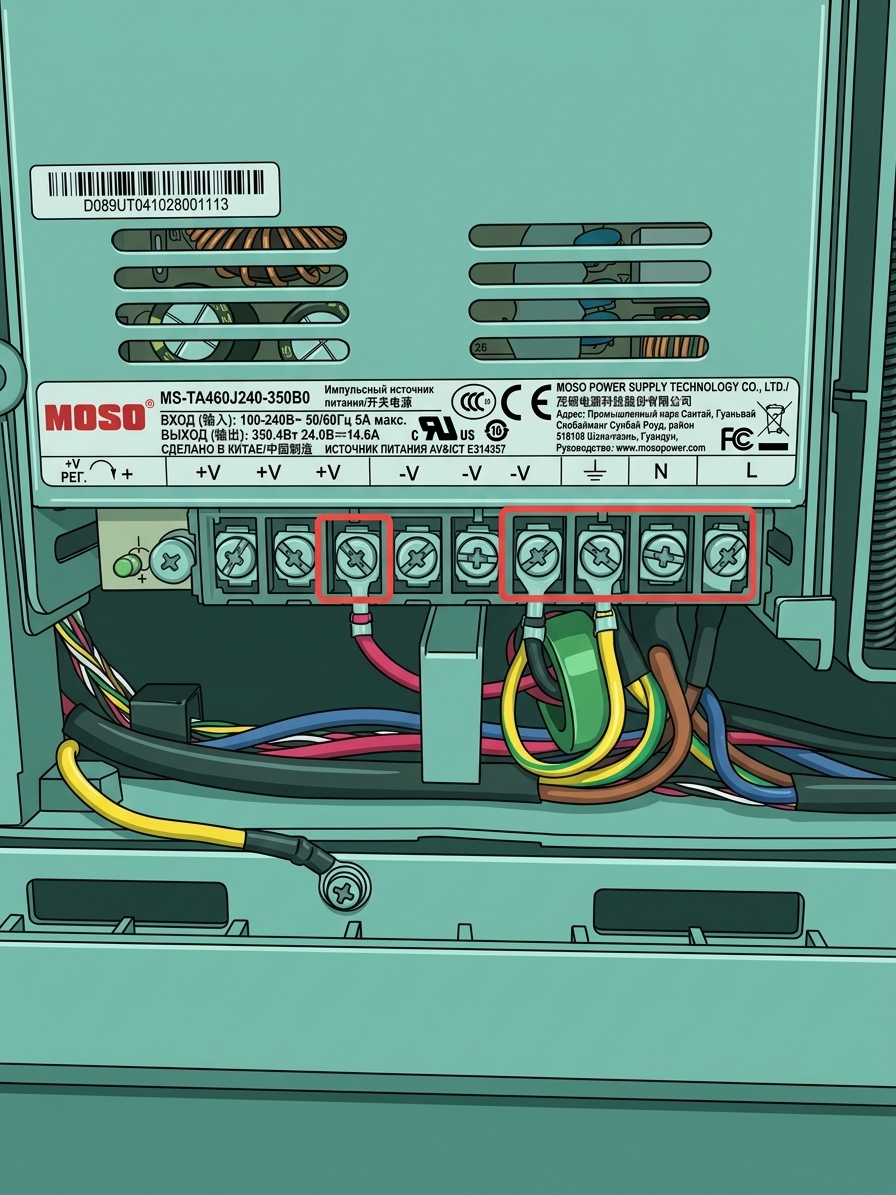

Подключите кабели к блоку питания, как показано на изображении ниже. Используйте крестовую отвертку, чтобы затянуть винты, а затем закрепите прозрачное защитное покрытие.
Цвета кабелей, слева направо:
-
Красный
-
Желто-черный
-
Желтый (оба желтых кабеля подключаются сюда)
-
Синий
-
Коричневый
ℹ️ Примечание: Некоторые принтеры серии H2 имеют черный провод и желто-зеленый провод, обжатые вместе и подключенные к клемме (-V) на блоке питания.
Другие версии используют только один черный провод, подключенный к клемме (-V). Обе конфигурации проводки работают одинаково, так как оба провода находятся на одном обжиме, сборка одинакова.
Шаг 3: Установка задней панели
Вы можете обратиться к этой Wiki для установки задней панели принтера:
Проверка функциональности
Подключите силовой кабель и включите блок питания. Нажмите «Самотестирование» на экране. Если после завершения самотестирования не появляются сообщения об ошибках, замена прошла успешно.
Если проблемы сохраняются, проверьте все соединения и попробуйте снова. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab за дополнительной помощью.
