Симптомы:
1. Подсветка тусклая и не выключается;
2. Яркость светодиодной подсветки нормальная, но она не выключается;
3. Светодиодная подсветка включена частично, управление работает нормально;
4. AP перезагружается, и экран дисплея показывает экран загрузки;
5. Экран черный после включения принтера, запуск AP не удался, но индикатор на плате MC работает нормально.
Причины и решения
1. Модификация привела к выходу из строя драйвера светодиодов на плате AP, необходимо заменить плату AP и кабель подсветки (или всю сборку подсветки);
2. Кабель подсветки поврежден и замкнут накоротко, кабель светодиодной подсветки (или вся сборка подсветки) необходимо заменить;
3. Часть светодиодов подсветки сгорела, светодиодную подсветку необходимо заменить;
4. Микросхема питания 5В на плате AP сгорела, необходимо заменить плату AP и кабель подсветки (или всю сборку подсветки).
Предупреждение о безопасности и состояние принтера перед началом работы
При разборке и сборке необходимо убедиться, что принтер выключен.
Необходимые инструменты
- Шестигранный ключ H2.0
- Пинцет
- Мультиметр
Поиск неисправностей
1. Светодиодная подсветка тусклая и не выключается
Схема светодиодной подсветки поддерживает подсветку до 5В 0,3А, поэтому короткое замыкание или перегрузка по току могут повредить плату AP. Вы можете использовать мультиметр для измерения напряжения на разъеме дополнительной подсветки, чтобы определить, сгорела ли плата AP.
Устранение неполадок: При включении принтера используйте мультиметр для измерения напряжения между контактом черного кабеля и боковой панелью принтера. Если напряжение превышает 1 В и светодиод тусклый, схема драйвера светодиода платы AP сгорела. В этом случае высок риск короткого замыкания. Рекомендуется одновременно заменить основную плату AP и кабель подсветки.
Если у вас нет мультиметра, приоритетной задачей также является замена основной платы AP и кабеля подсветки.
2. Светодиодная подсветка всегда включена с нормальной яркостью
Кабель светодиодной подсветки легко изнашивается в процессе сборки. Если черный провод поврежден и замыкается на боковую панель, подсветку нельзя выключить. В этом случае, если потрясти кабель подсветки, функция подсветки восстановится.
Устранение неполадок: Выключите принтер и используйте мультиметр для проверки целостности цепи между черным кабелем и боковой панелью принтера. Если есть проводимость, это означает короткое замыкание, и кабель светодиодной подсветки необходимо заменить.
3. Светодиодная подсветка включена частично
Включены только некоторые светодиоды подсветки с нормальной яркостью. Это означает, что неработающий светодиод сгорел, и светодиодную подсветку необходимо заменить.
4. AP перезагружается, экран загрузки зацикливается
При включении принтера или в рабочем состоянии AP отключается и перезагружается, экран загрузки отображается повторно. В этом случае красный кабель светодиодной подсветки замыкается на боковую панель.
Устранение неполадок: Отключите кабель подсветки и начните печать. Если принтер возвращается в нормальное состояние, это означает, что кабель подсветки необходимо заменить. Также можно использовать мультиметр для проверки проводимости между красным кабелем подсветки и боковой крышкой принтера при выключенном принтере.

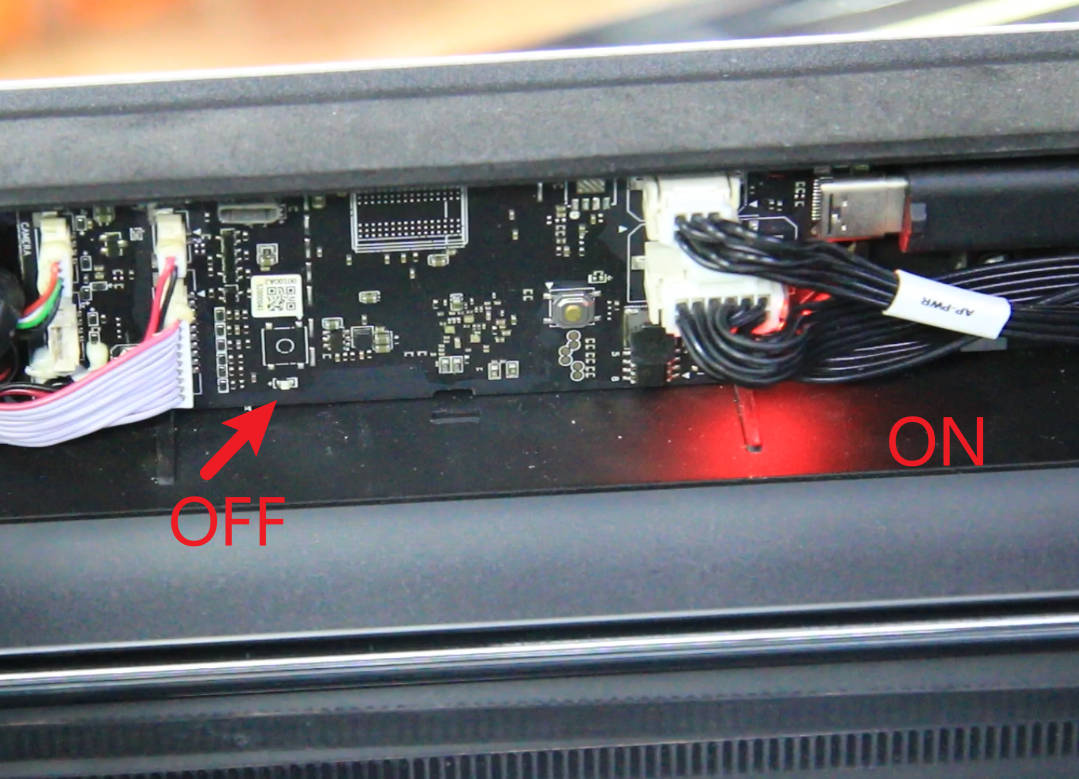

5. После включения питания светодиод выключен, экран дисплея черный, AP не запускается
Индикатор питания (постоянно горит) на основной плате AP в норме, но индикатор рабочего состояния не горит.

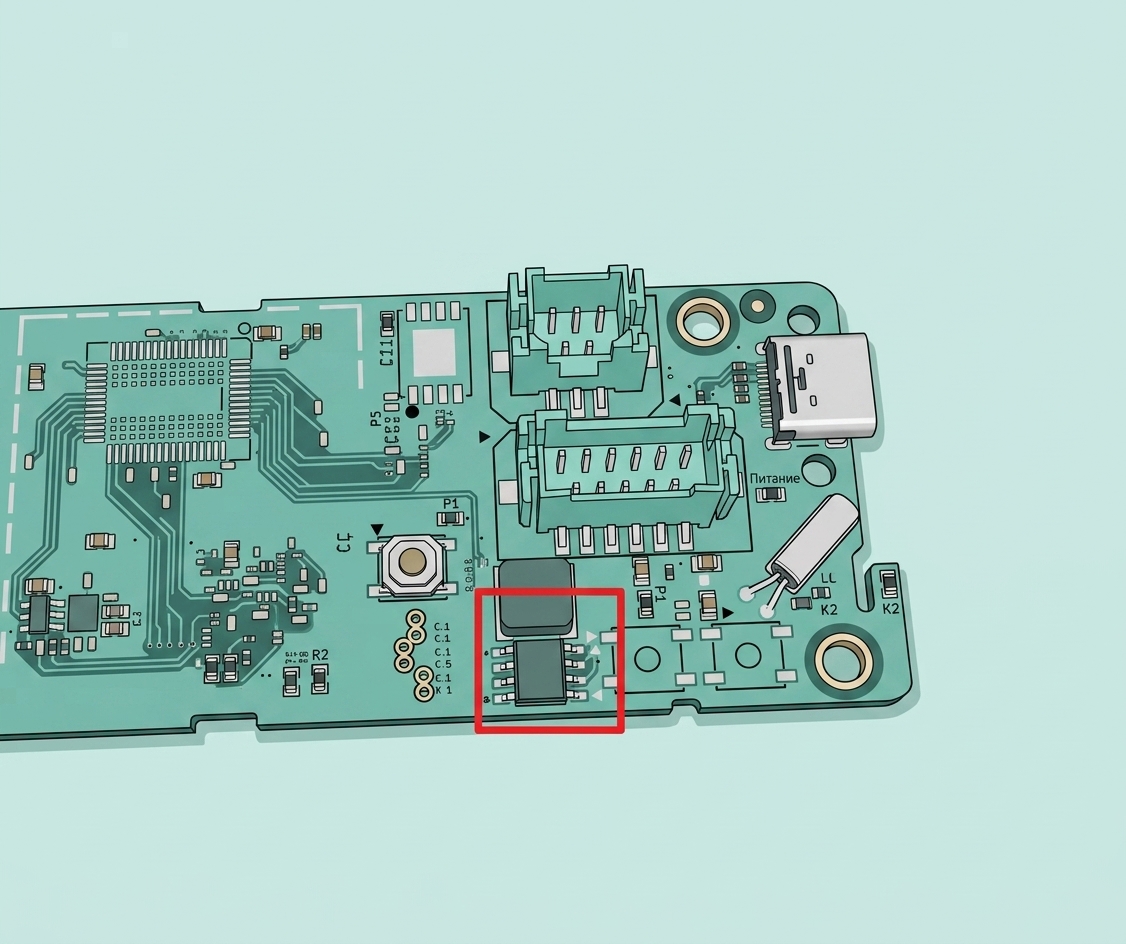

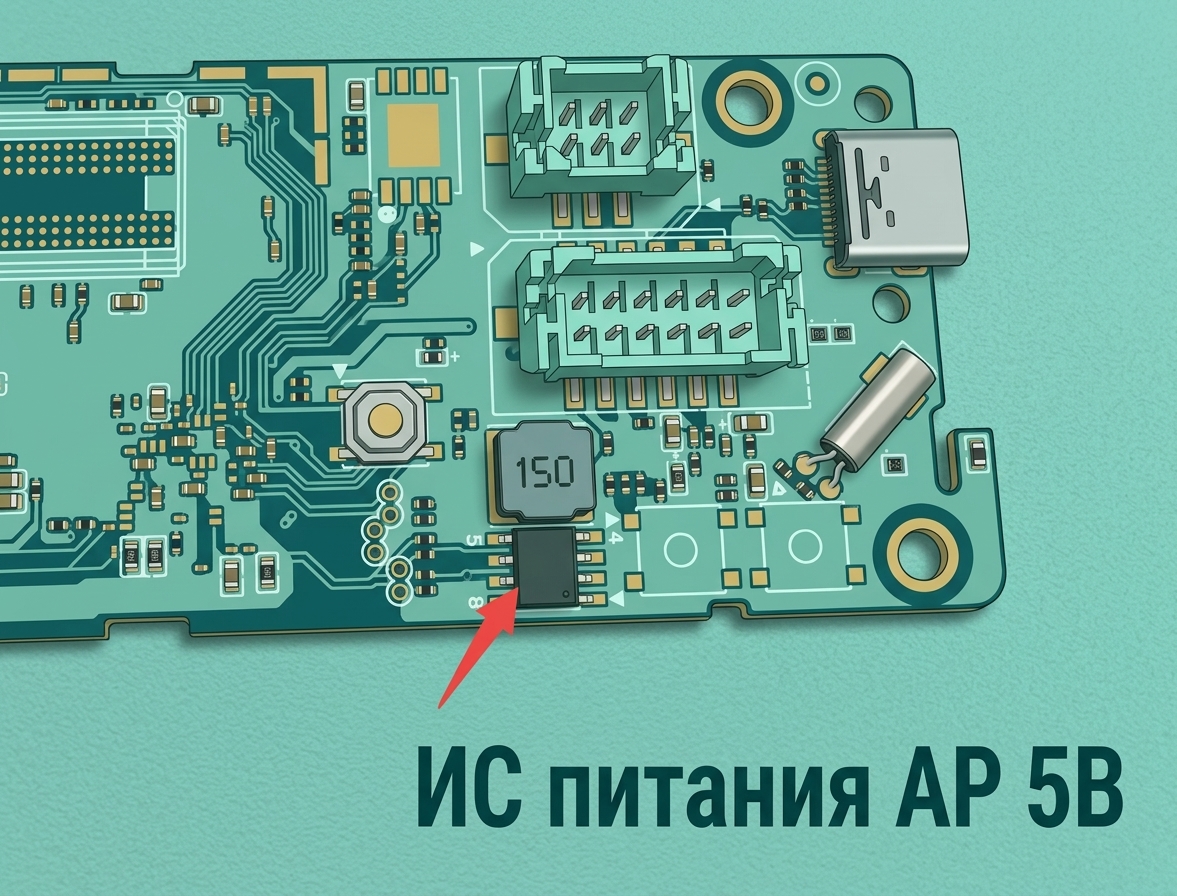

Устранение неполадок: Проверьте, не сгорела ли микросхема питания 5 В. Обычно после подгорания остается след. Если микросхема 5 В сгорела, необходимо заменить плату AP и подсветку.
Если микросхема питания 5 В не сгорела, вам необходимо заменить только основную плату AP.
 |
 |
