Что такое светодиод камеры
Светодиод камеры представляет собой светодиодную линейку, установленную на левой балке камеры и предназначенную для дополнительного освещения камеры. Мы поставляем светодиодную панель камеры с соединительным кабелем.
Когда использовать
1. Сгорел светодиод
2. Поврежден кабель подсветки светодиода и короткое замыкание.
Необходимые инструменты и материалы

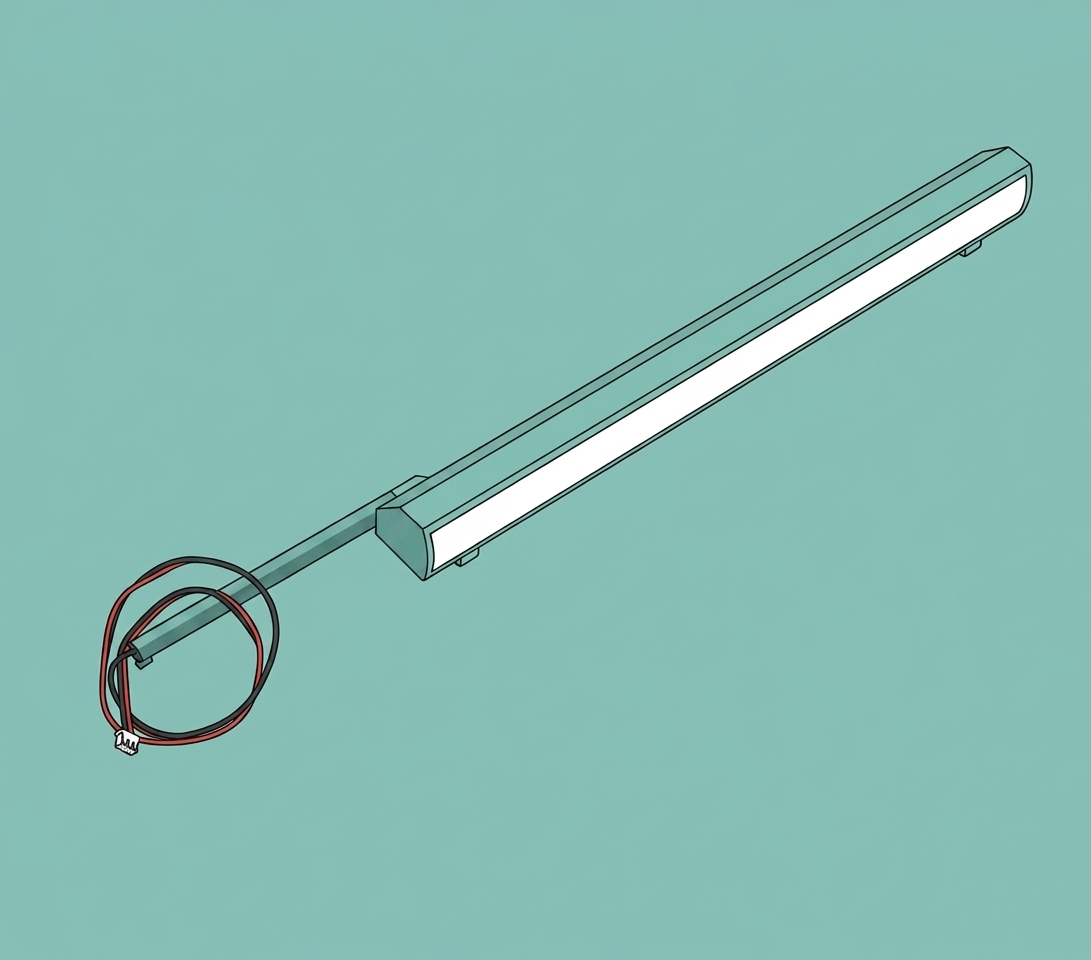

- Новый светодиод камеры
- Шестигранный ключ H2.0
- Пинцет
- Фен
- Силиконовый клей
Предупреждение о безопасности и состояние устройства перед началом работы
Перед выполнением инструкций этого руководства убедитесь, что устройство обесточено.
Руководство по разборке
Шаг 1 - Отключение питания
Отключите принтер, отсоедините шнур питания и снимите верхнюю стеклянную крышку.
Шаг 2 - Откройте крышку платы AP
Откройте крышку платы AP, как показано на изображениях ниже, которая расположена в верхней левой части устройства.
 |
 |
Шаг 3 - Отсоедините кабели

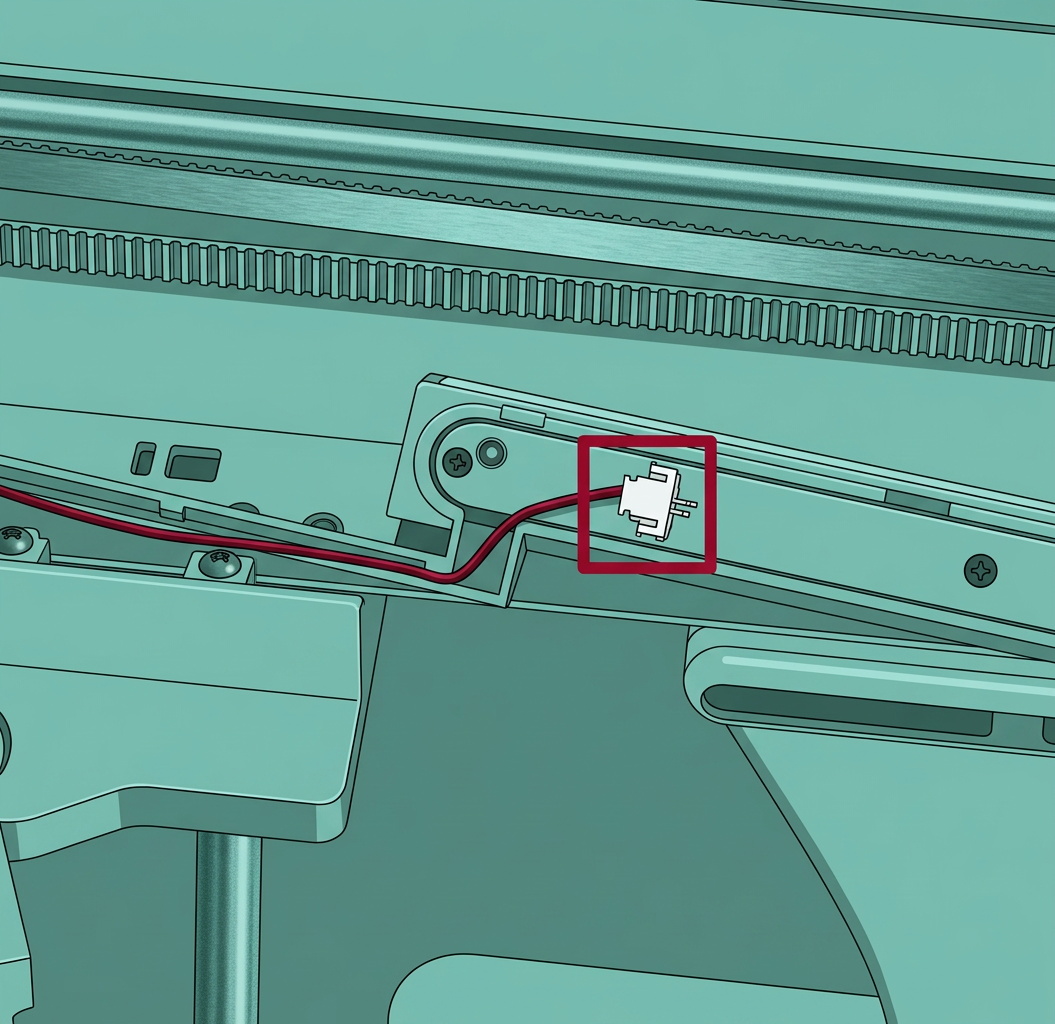

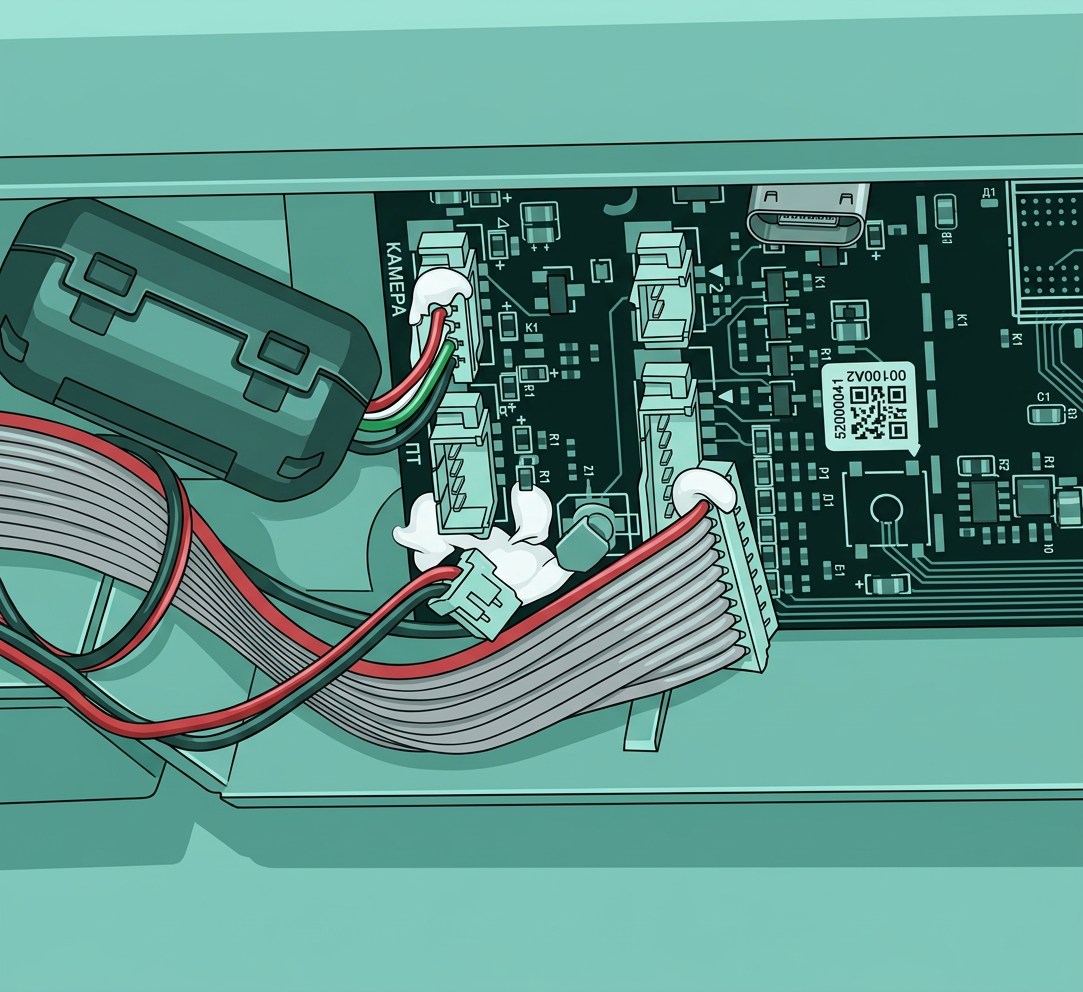

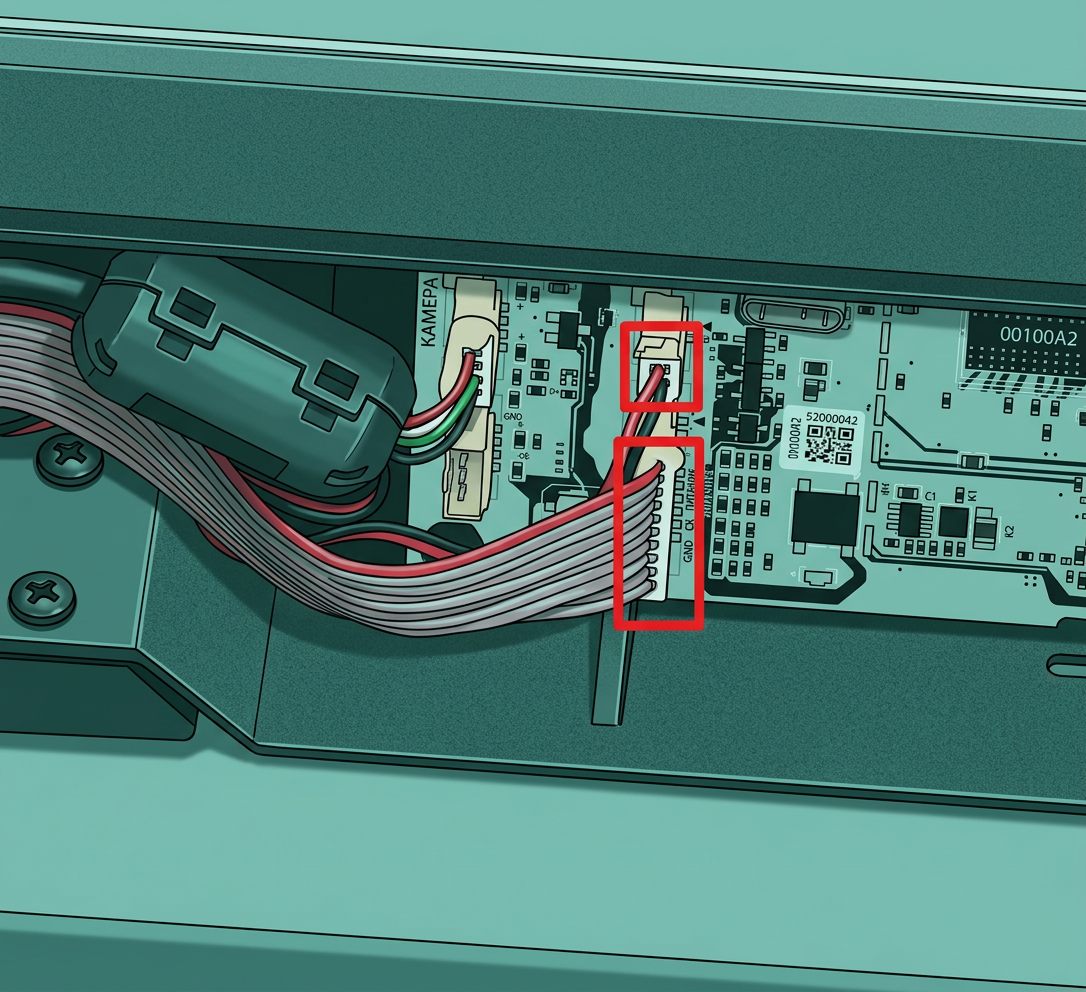

Используйте фен, чтобы размягчить силиконовый клей, фиксирующий разъемы, затем отсоедините кабель светодиодной подсветки камеры и кабель платы кнопок.
 |
 |
chamber-camera">Шаг 4 - Ослабьте камеру камеры

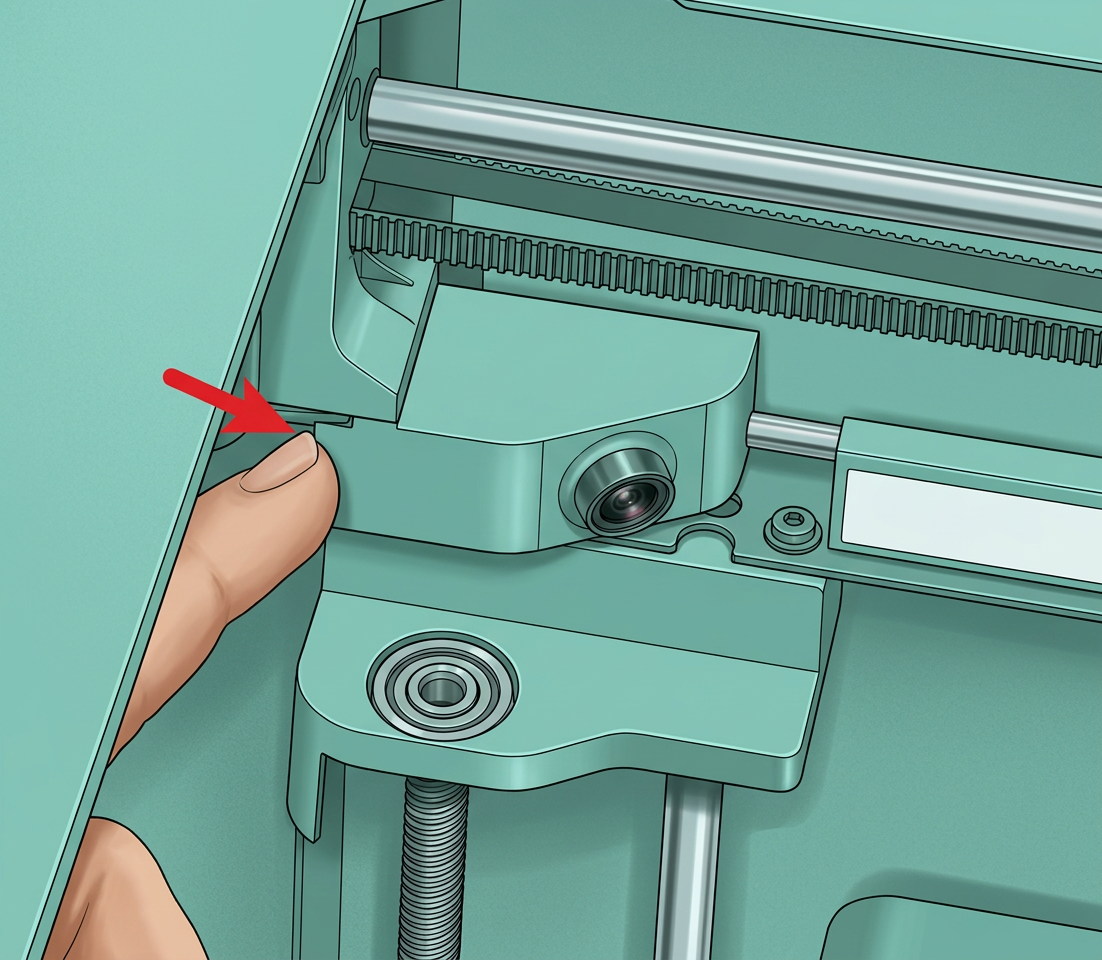

Нажмите на камеру, как показано на картинке ниже, чтобы освободить камеру от балки для облегчения снятия и установки светодиодной подсветки камеры.
 |
 |
Шаг 5 - Снимите светодиодную линейку

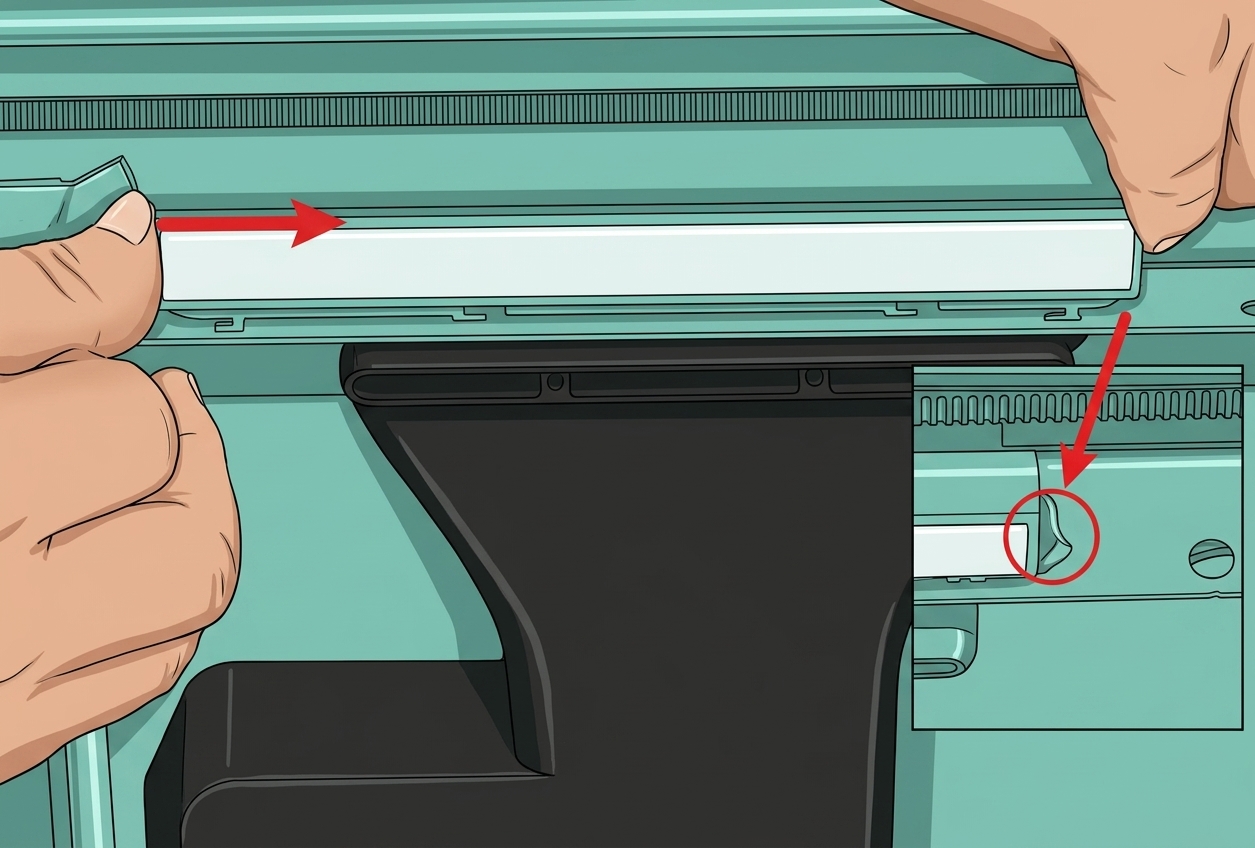

Сначала убедитесь, что конец светодиода усилен черным клеем; если да, его необходимо очистить вручную. Затем нажмите на светодиодную линейку в направлении стрелки, показанной на картинке, чтобы освободить светодиодную линейку, затем отсоедините подключенный к ней кабель и снимите светодиодную линейку, но оставьте кабель на его исходном месте.
 |
 |

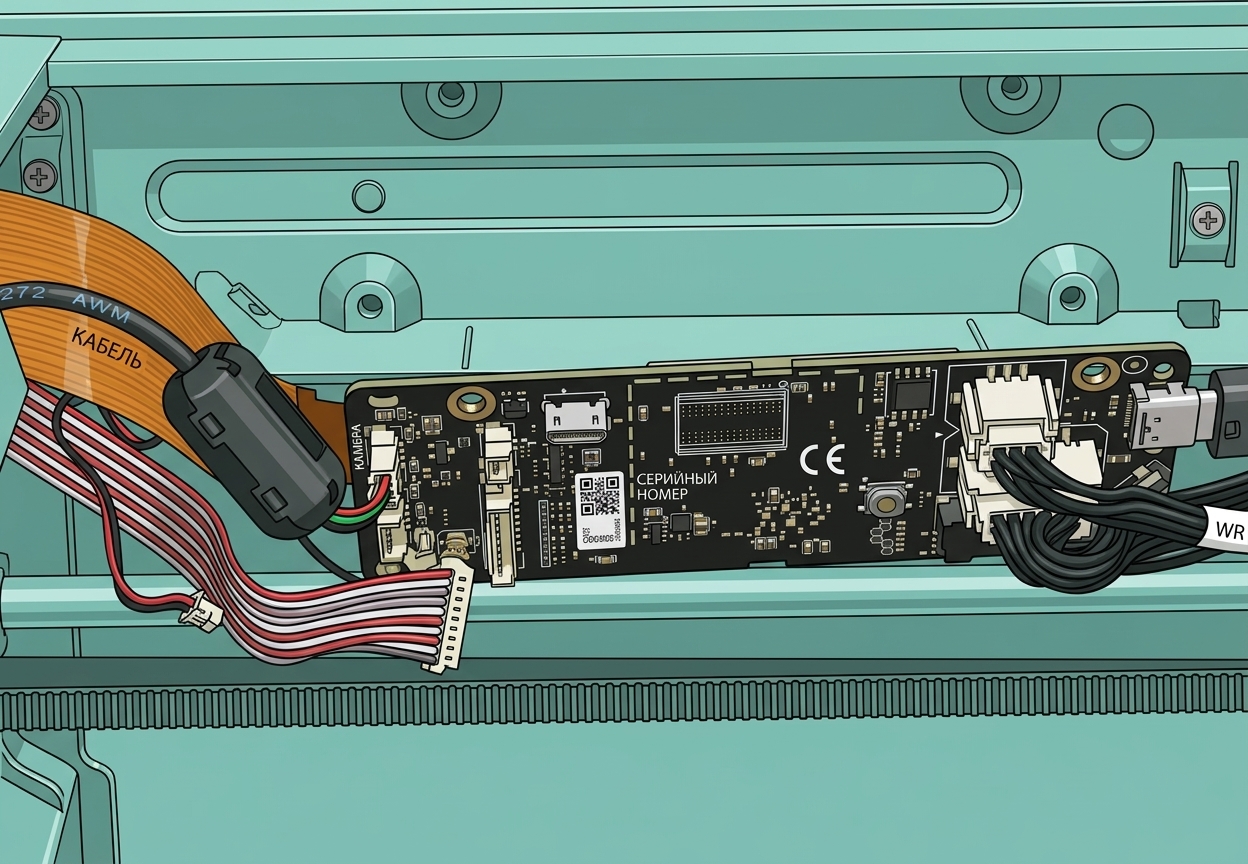

Шаг 6 - Ослабьте AP-плату
Открутите 5 винтов с помощью шестигранного ключа H2.0, чтобы ослабить AP-плату от верхней балки.
 |
 |

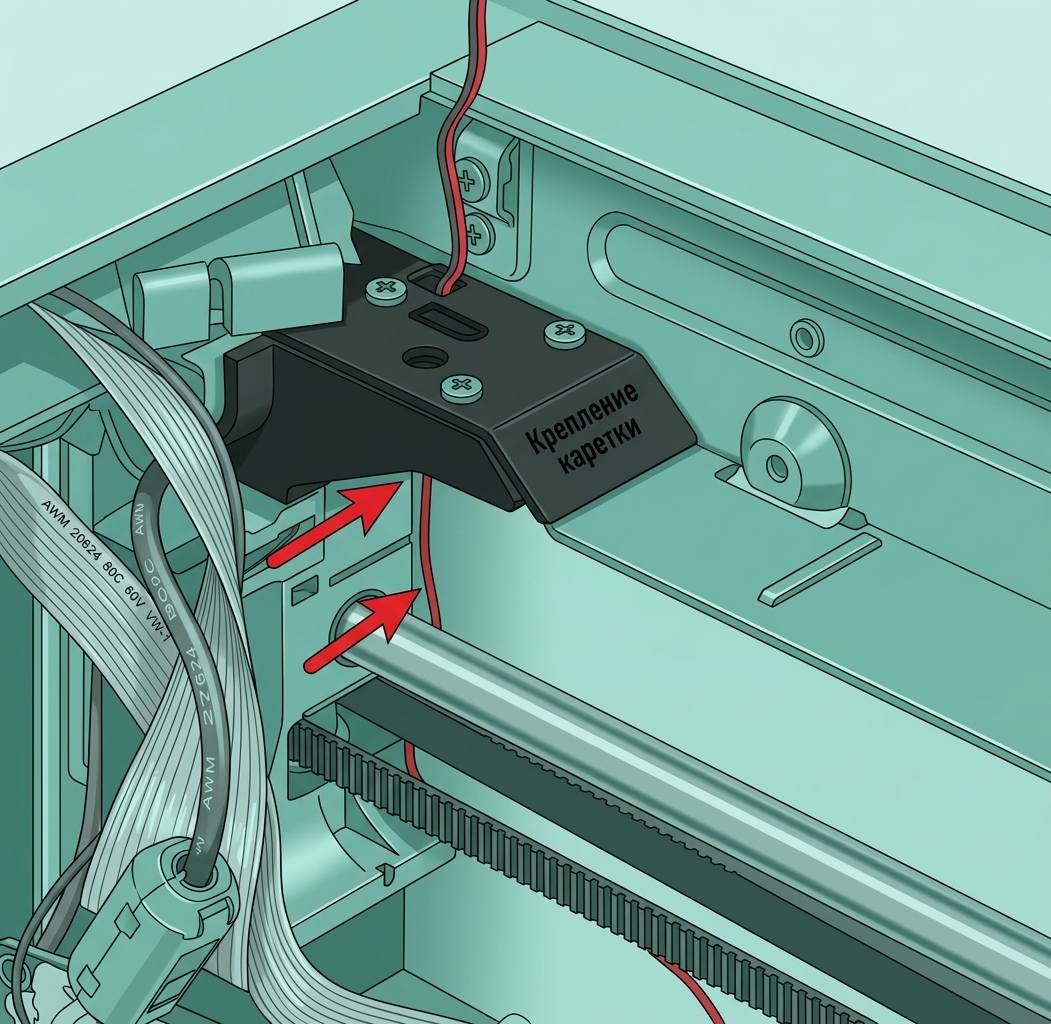

Шаг 7 - Освободите кабель LED
Освободите старый LED-кабель из зазора, так как он может быть зажат плотно и потребовать небольшого усилия для вытягивания, но пока не извлекайте его из принтера полностью.
 |
 |
Руководство по сборке

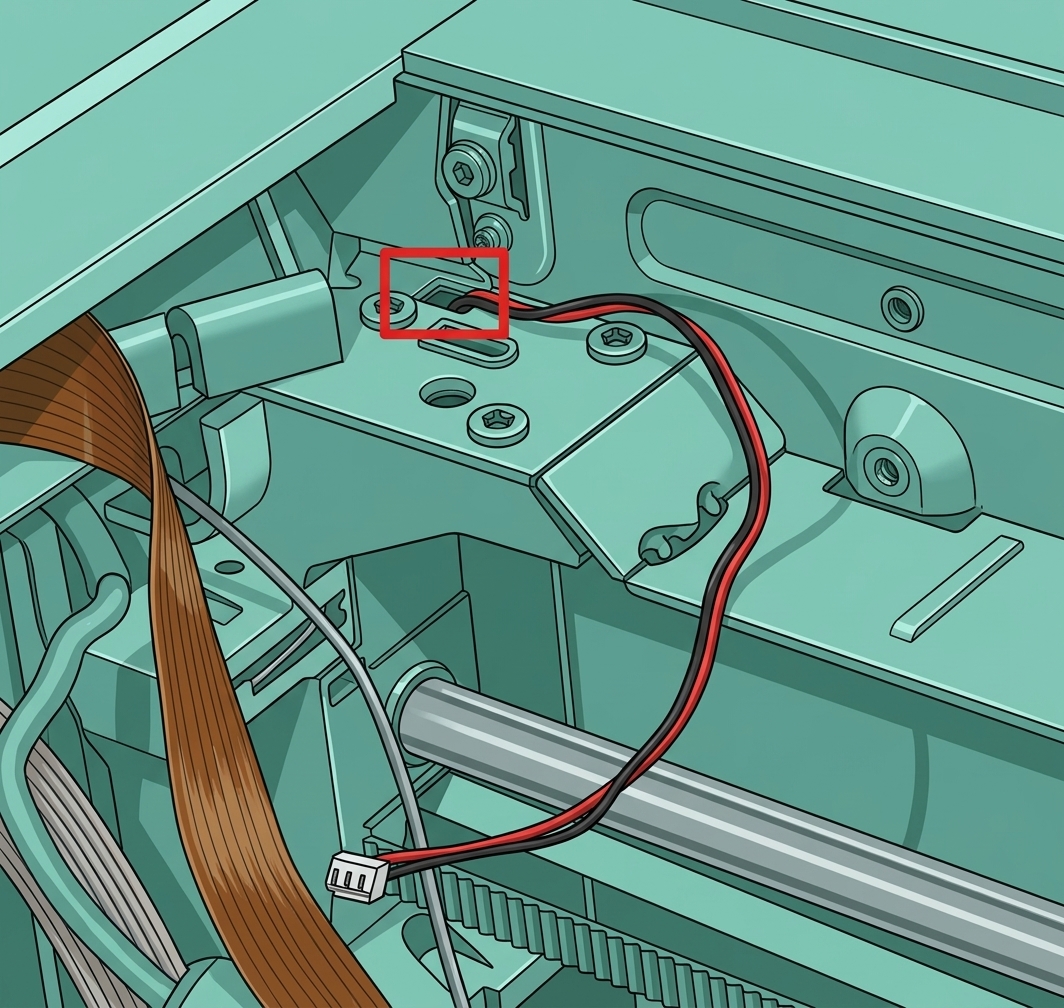

Шаг 1 - Протяните новый LED-кабель

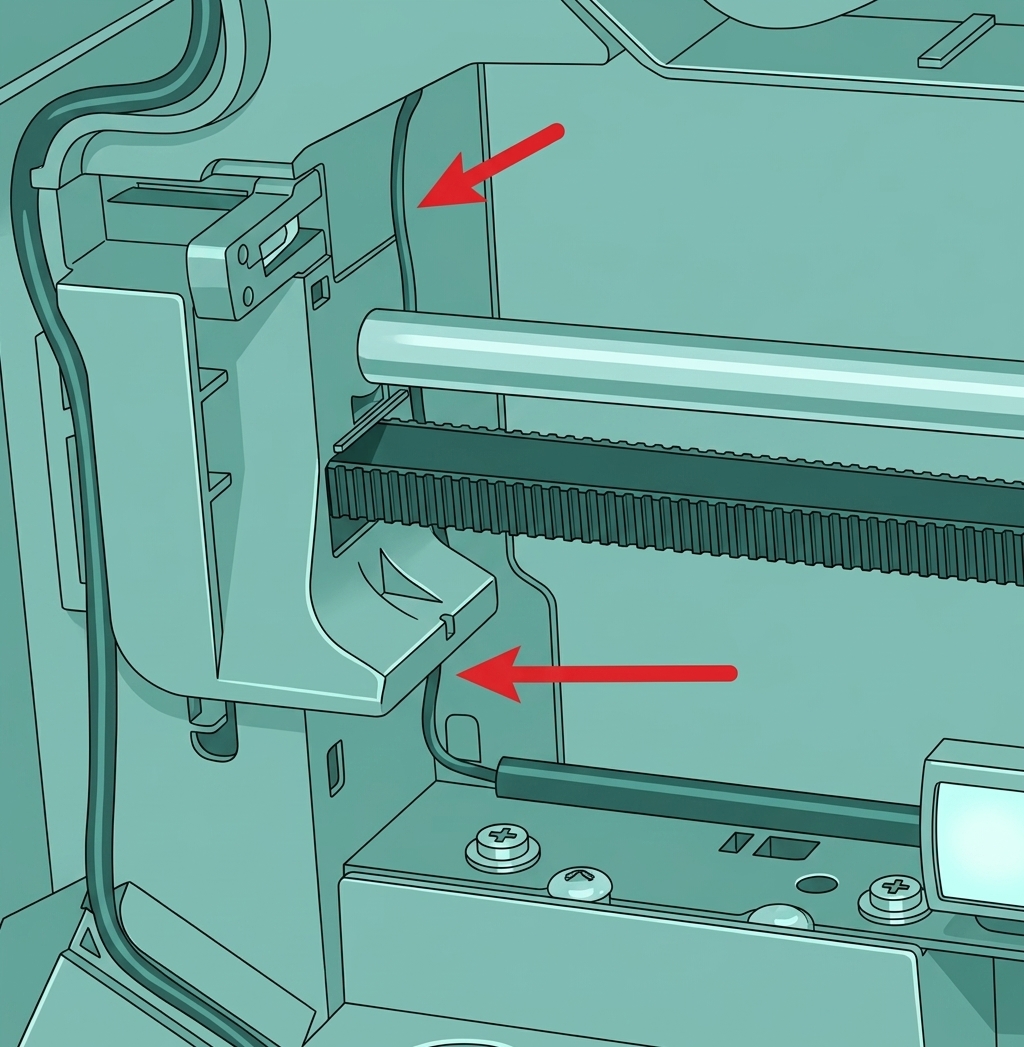

Скрепите разъемы старого и нового кабелей лентой, обратите внимание на положение переднего конца, скрутите как можно тоньше, а затем используйте старый кабель, чтобы протянуть кабель нового светодиода через кабельное отверстие. Будьте осторожны, не прикладывайте слишком много силы или скорости при протягивании кабелей, чтобы избежать повреждения нового кабеля. Кроме того, кабель должен проходить между левой панелью и полированной штангой (и ремнем). Затем удалите ленту и старые кабели.
 |
 |

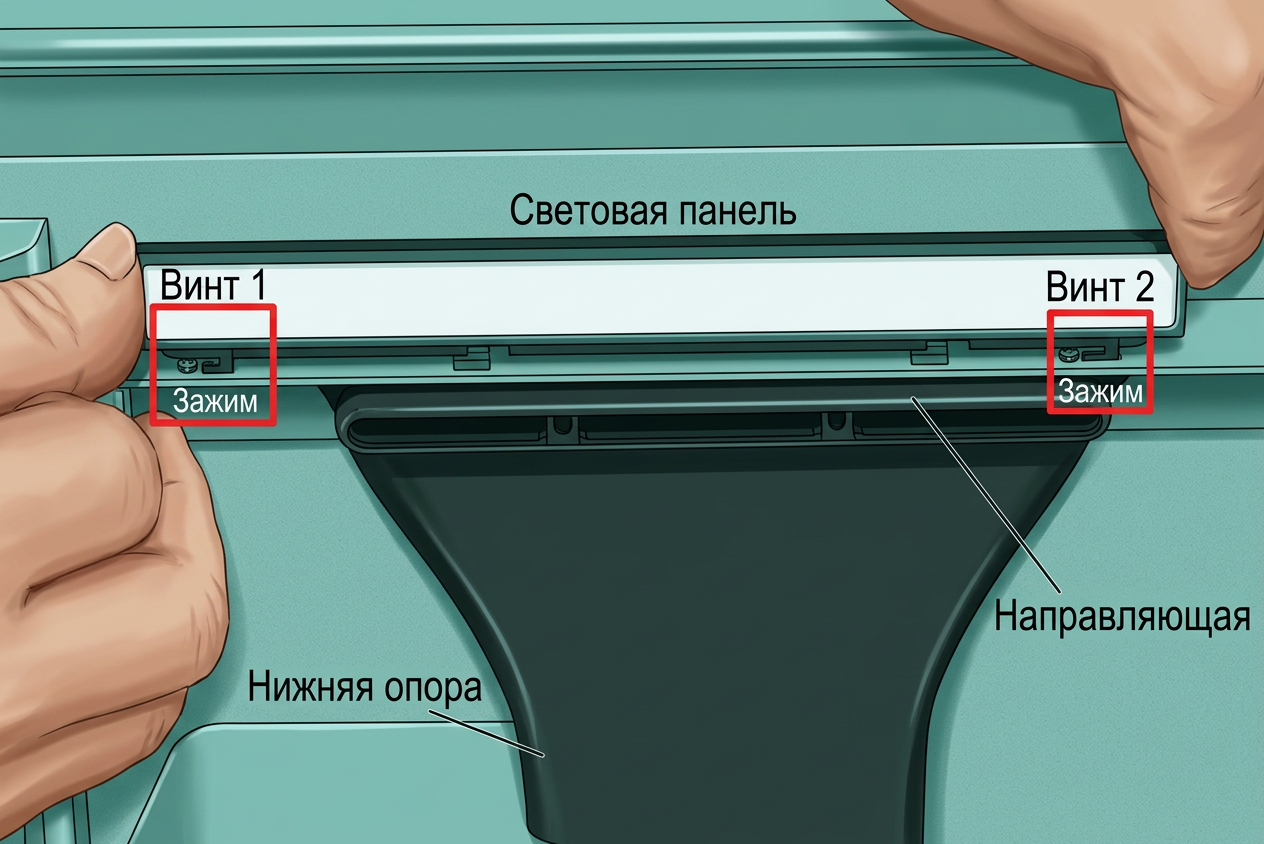

Шаг 2 - Установите светодиодную подсветку камеры

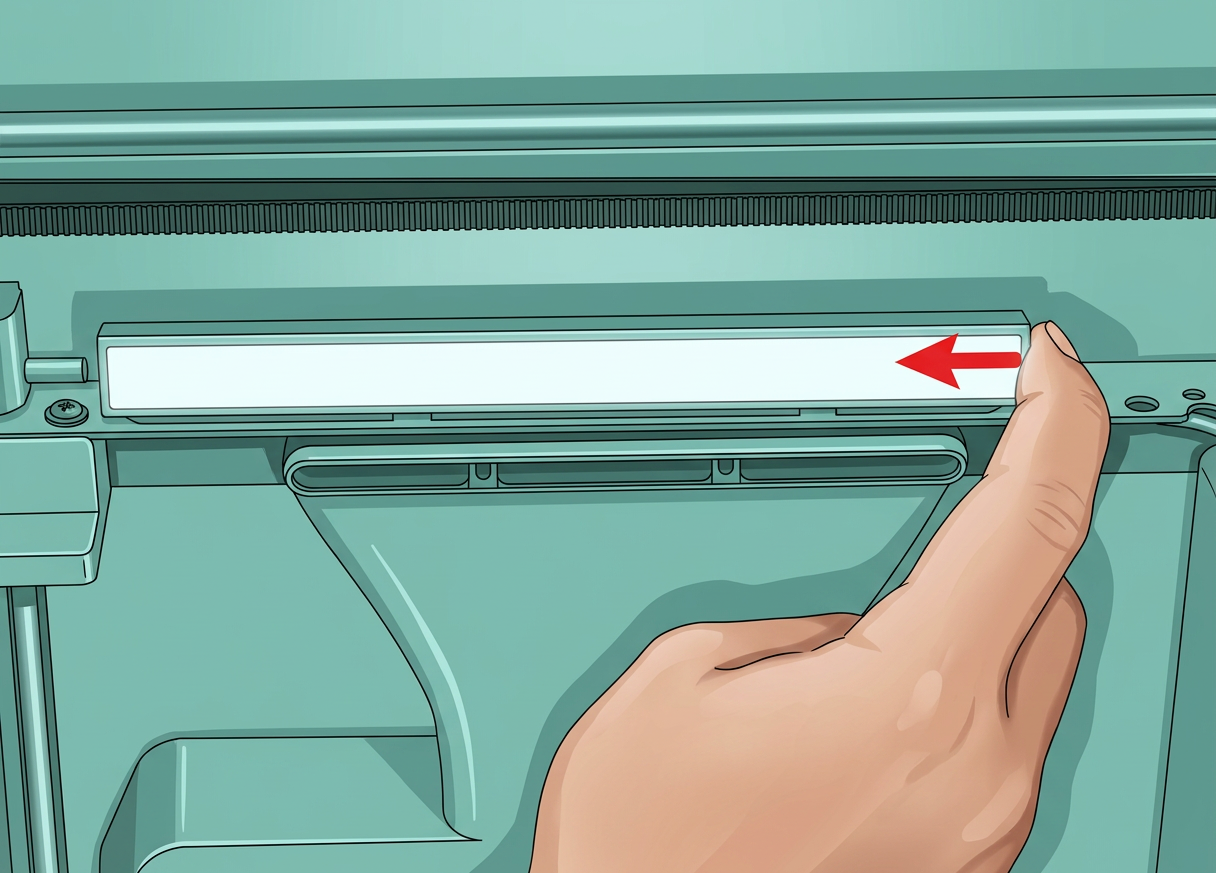

Совместите защелки под основанием светодиода с монтажными отверстиями на балке, затем нажмите на светодиодную линейку в направлении стрелки, чтобы установить её на место. Наконец, уложите LED-кабель в зазор вдоль колонны и боковой панели, но не повредите кабель, или просто приклейте его к левой панели лентой.
 |
 |
 |

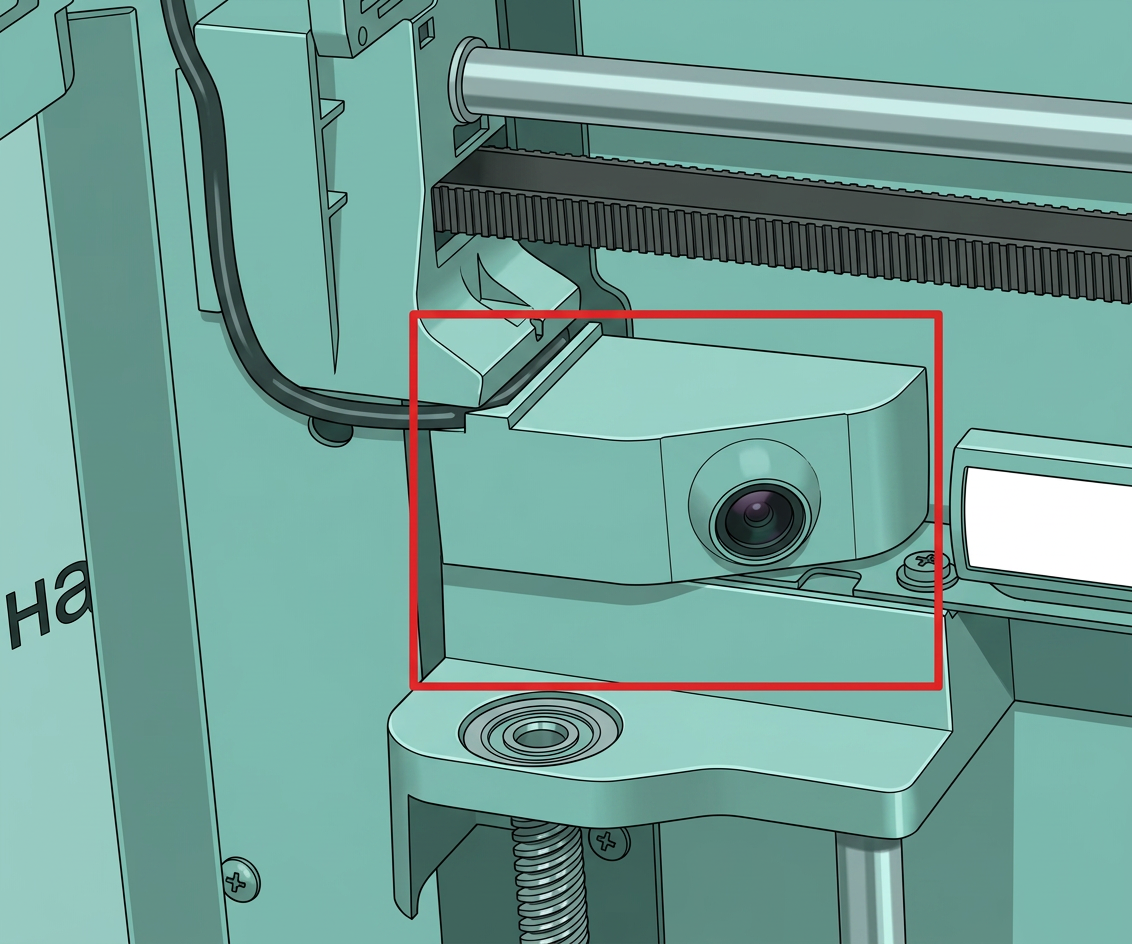

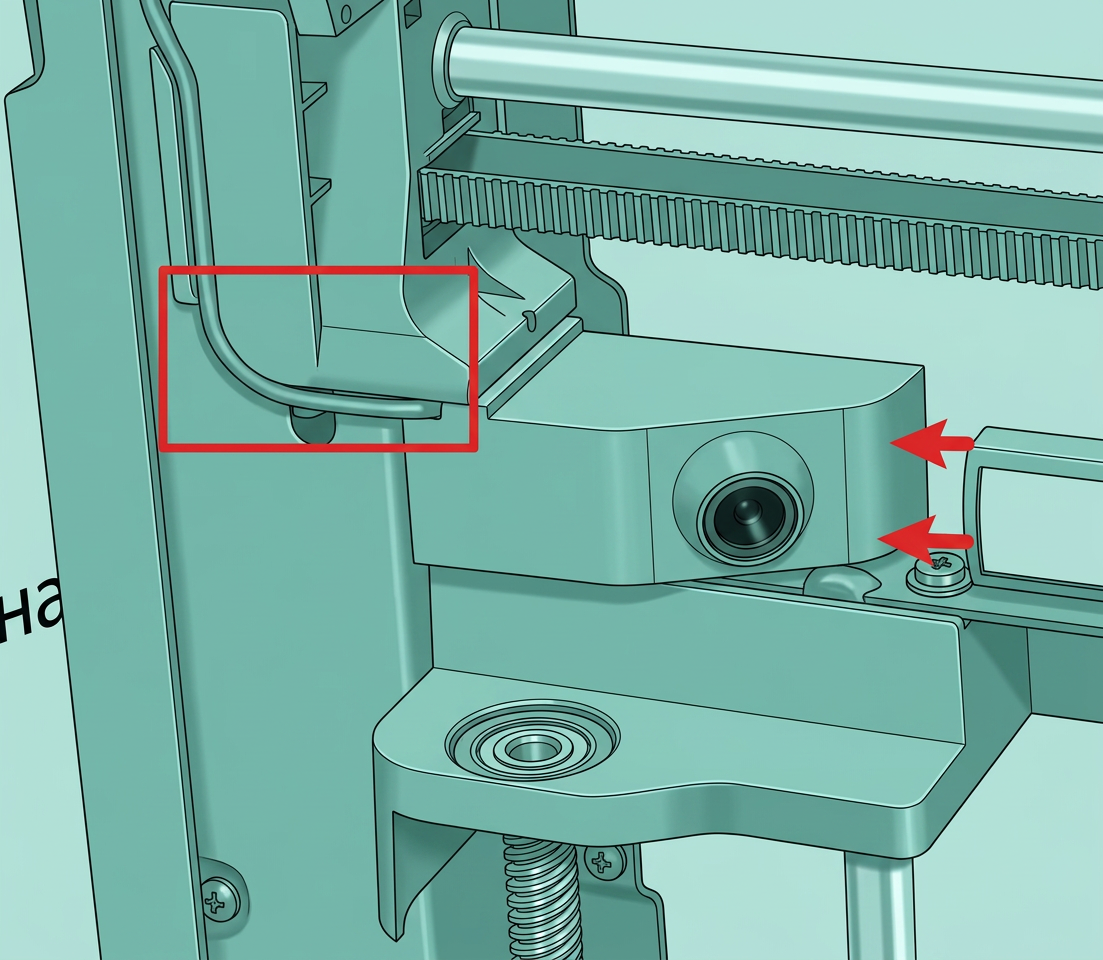

Шаг 3 - Установите камеру камеры

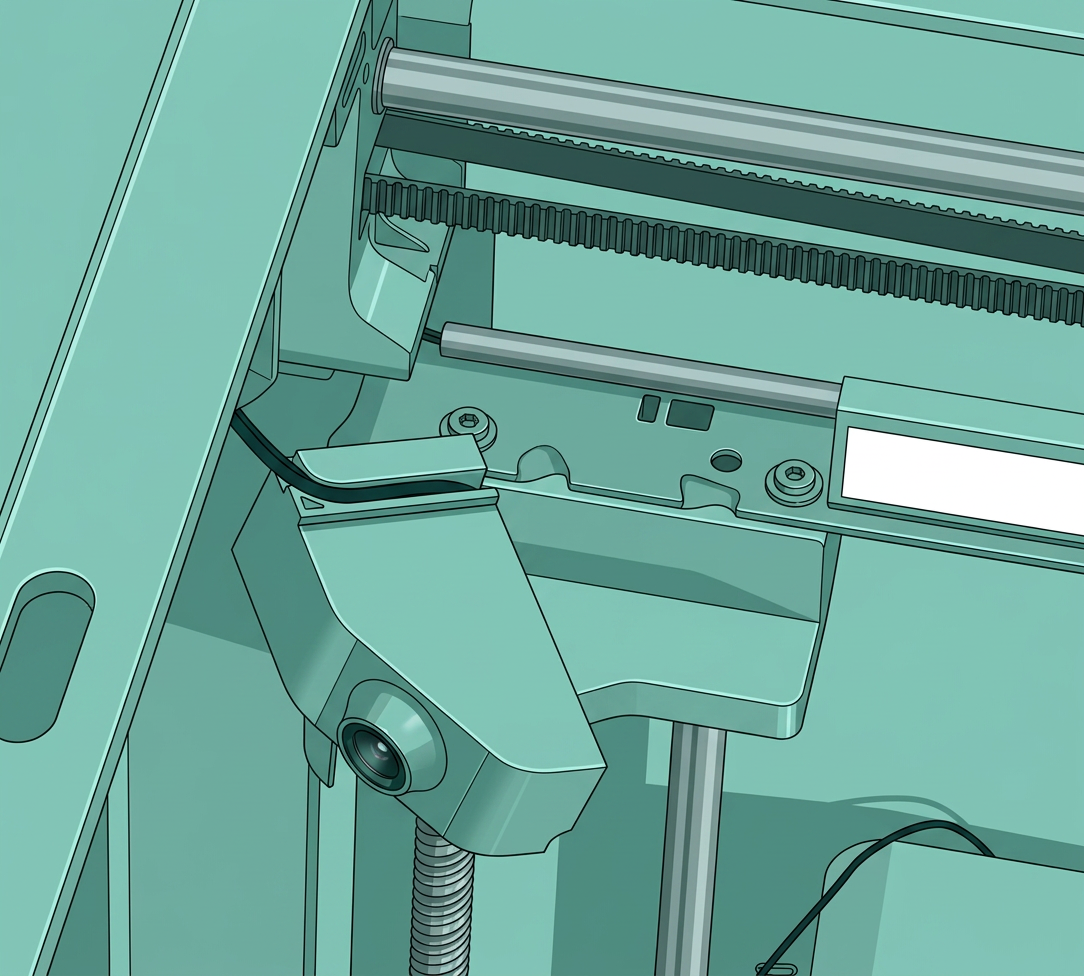

Поместите камеру в положение, показанное на картинке ниже, совместите монтажные отверстия, затем нажмите на камеру в направлении стрелки, чтобы установить её на место, и наконец, вставьте кабель в паз.
 |
 |

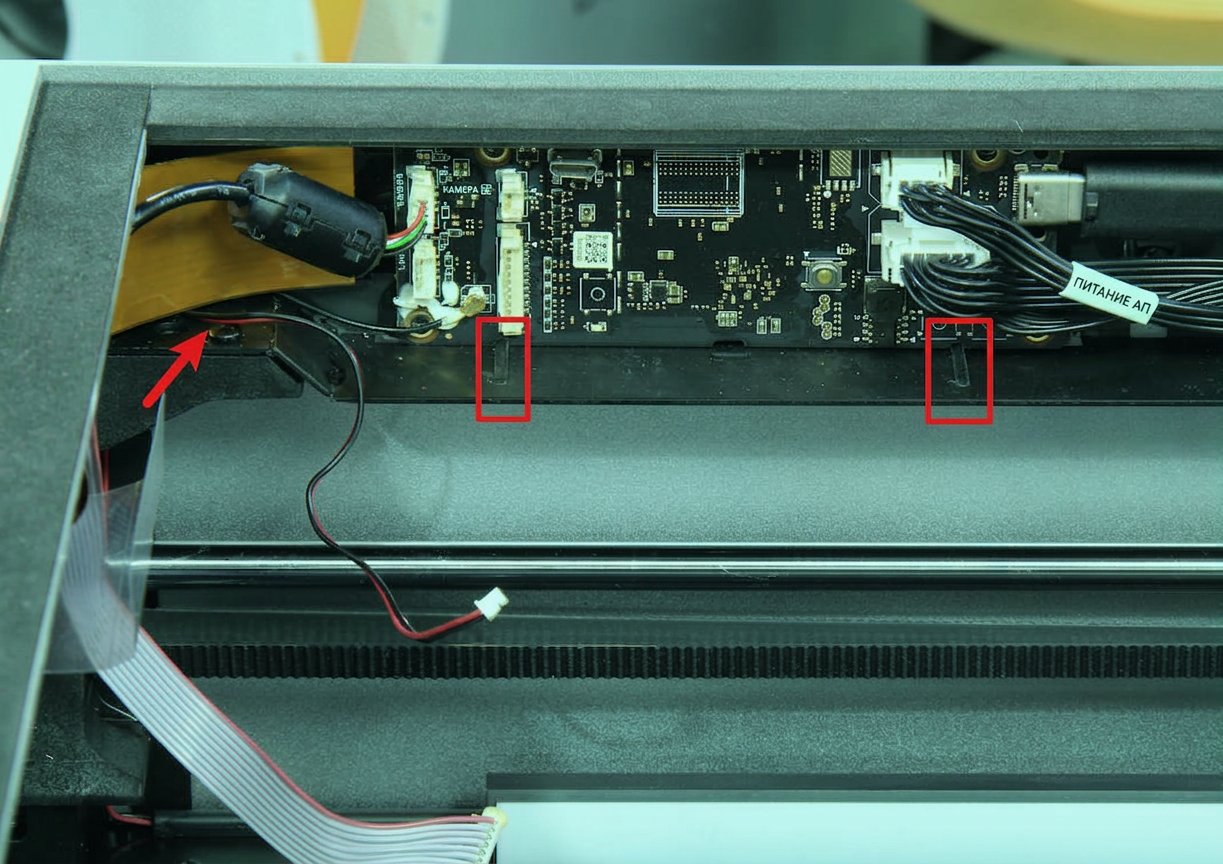

Шаг 4 - Установите AP-плату

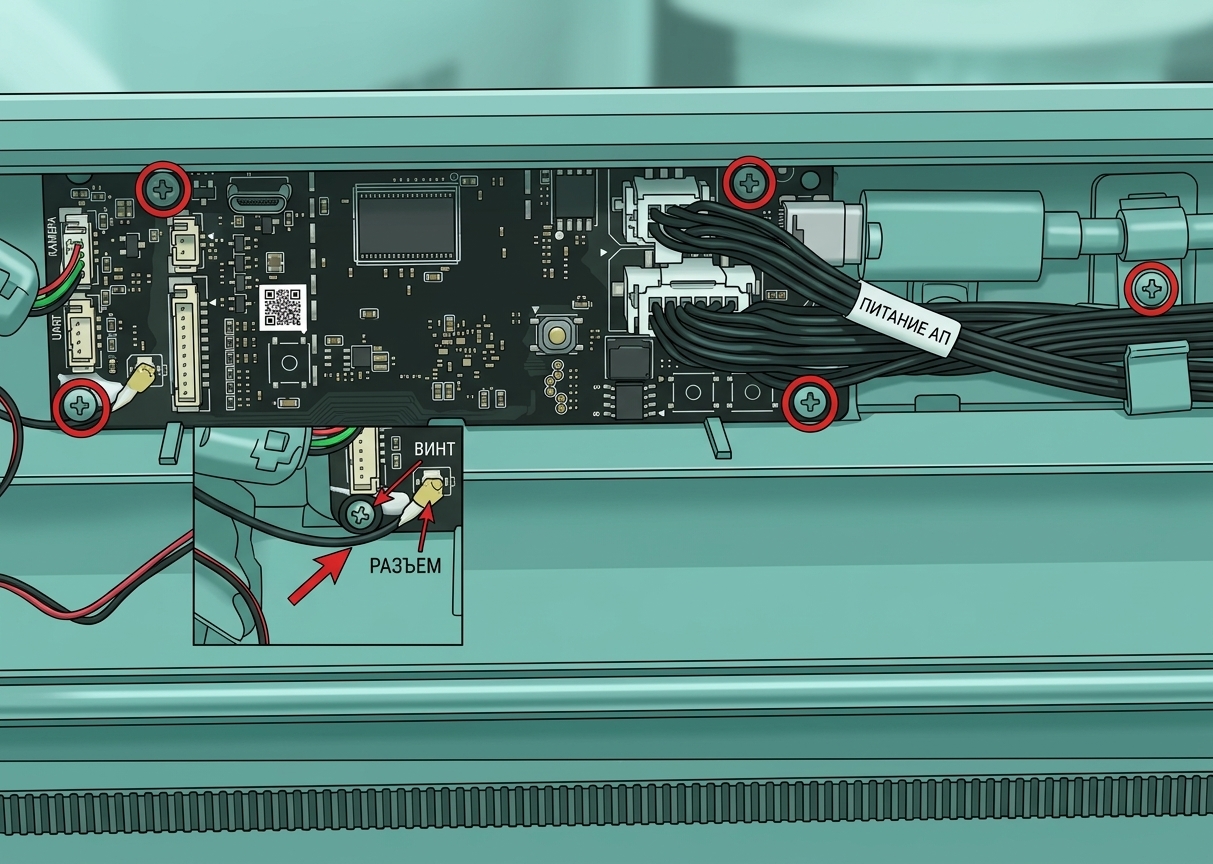

Установите AP-плату обратно на её исходное положение согласно ограниченным пазам. Обратите внимание, что кабель светодиодной подсветки должен проходить под FPC-кабелем. Затем зафиксируйте 5 винтами AP-плату и блок зажима USB-кабеля. Проверьте разъемы, чтобы убедиться, что они в норме.
 |
 |
Шаг 5 - Подключите кабели

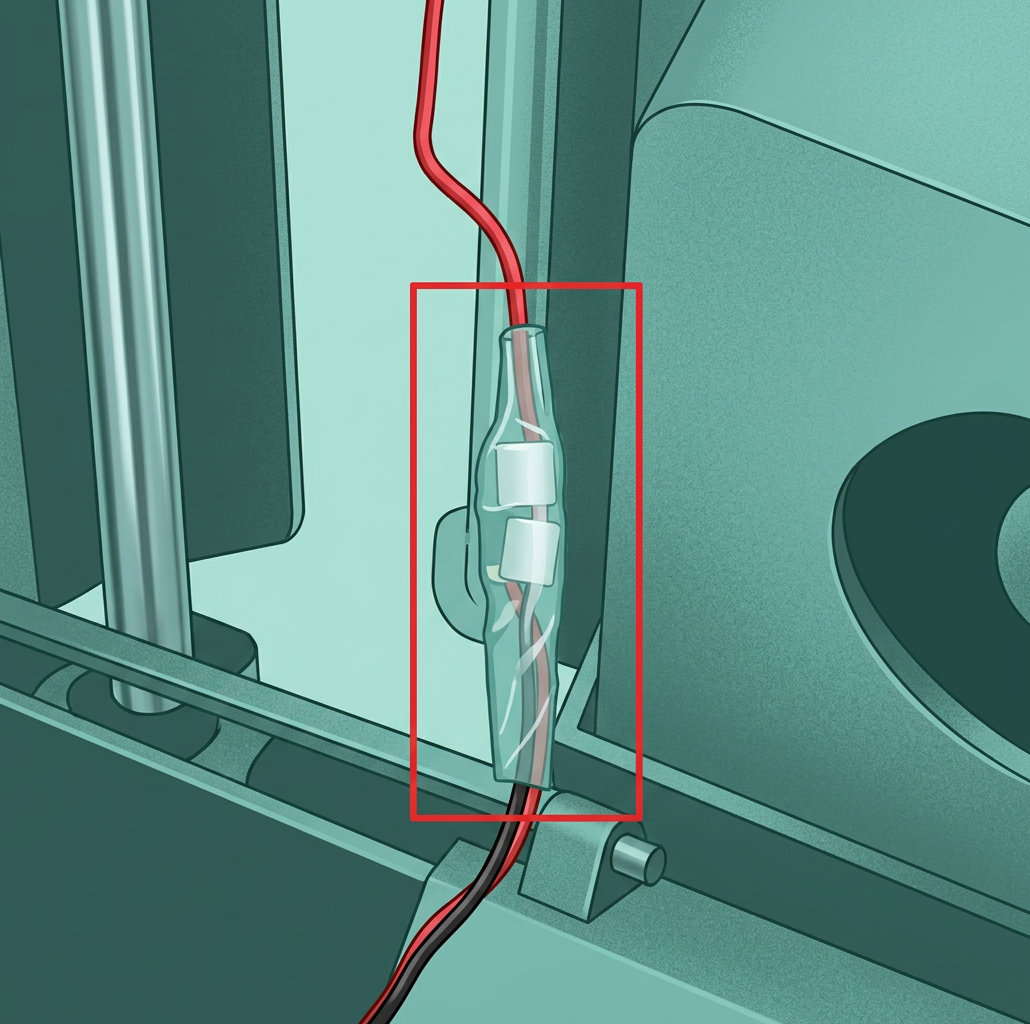

Подключите кабель платы кнопок и кабель светодиодной подсветки камеры к соответствующим разъемам, рекомендуется использовать силиконовый клей для усиления соединений.
|
|
 |
Шаг 6 - Закройте крышку AP
Запрессуйте крышку AP на место надежно и в завершение снова установите стеклянную верхнюю крышку.
Как проверить завершение/успешность
Подключите шнур питания и включите питание.
1. Как показано на изображении ниже, нажмите на значок света, чтобы включить и выключить светодиод камеры и убедиться в его работоспособности;
2. Запустите операцию самодиагностики устройства, как показано ниже, и если ошибок не возникнет, замена прошла успешно.
Если вы столкнетесь с какими-либо проблемами, сначала вернитесь к предыдущим шагам и проверьте все соединения, чтобы попробовать снова. Если проблемы сохраняются, обратитесь в службу поддержки для дальнейшей помощи.
Другое
Если вы не можете определить, поврежден ли кабель или сам светодиодный элемент вышел из строя, замените кабель вместе со светодиодным модулем. Если очевидно, что сгорел только сам светодиодный элемент, вы можете выбрать замену только светодиодной части.
