Симптомы

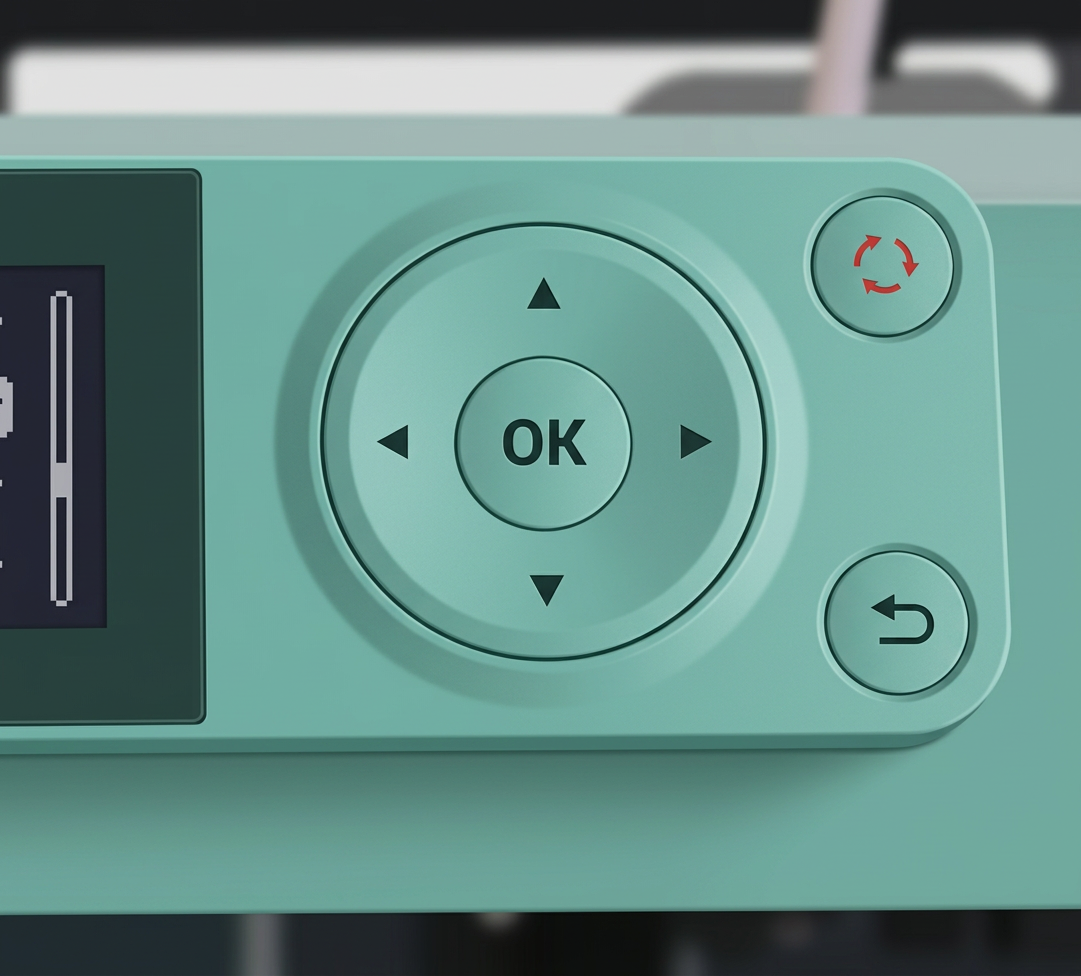

1. Принтер включен и находится в режиме ожидания, но печатная головка не перемещается по осям X и Y при нажатии кнопок направления (сбой RX);

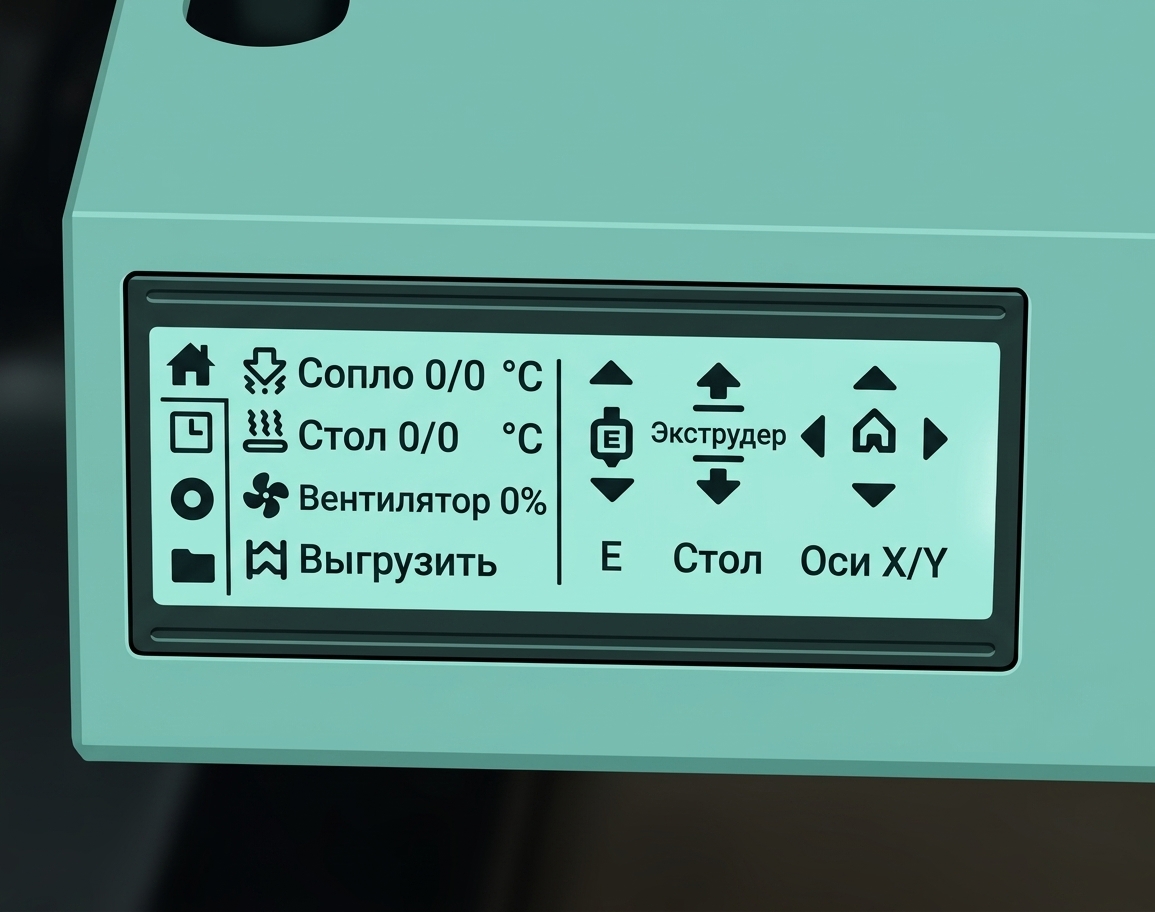

2. На экране отсутствует информация о температуре, температура хотенда и нагреваемого стола отображается как "0" (сбой TX);
3. И движение печатной головки, и температура аномальны (сбой RX & TX).
Причины и решения
1. Компоненты на плате AP могут быть повреждены и требуют замены.
2. Плата MC может быть неисправна и требует замены.
3. Возможно плохое соединение кабеля MC-AP, что требует повторного подключения или замены кабеля MC-AP.
Предупреждение о безопасности и состояние принтера перед началом работы
ВАЖНО!
Критически важно обесточить принтер перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода печатной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что может привести к дополнительному повреждению электроники и опасным ситуациям. При выполнении обслуживания или устранения неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые могут потенциально вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен. Это может повредить электронику принтера и вызвать дальнейшие повреждения. Поэтому необходимо выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Делая это, вы можете избежать потенциального повреждения электронных компонентов принтера и убедиться, что работы по техническому обслуживанию выполняются безопасно и эффективно. Если у вас возникнут какие-либо опасения или вопросы по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Необходимые инструменты
- Шестигранный ключ H2.0
- Мультиметр
- Пинцет
Руководство по эксплуатации
Шаг 1 - Подтверждение симптома неисправности
Когда принтер включен и находится в режиме ожидания, проверьте информацию о температуре на экране и управление движением печатной головки, чтобы определить, является ли принтер аномальным по RX, аномальным по TX или оба (RX и TX) аномальны, а затем перейдите к следующему шагу.
 |
 |
Шаг 2 - Проверка состояния платы MC

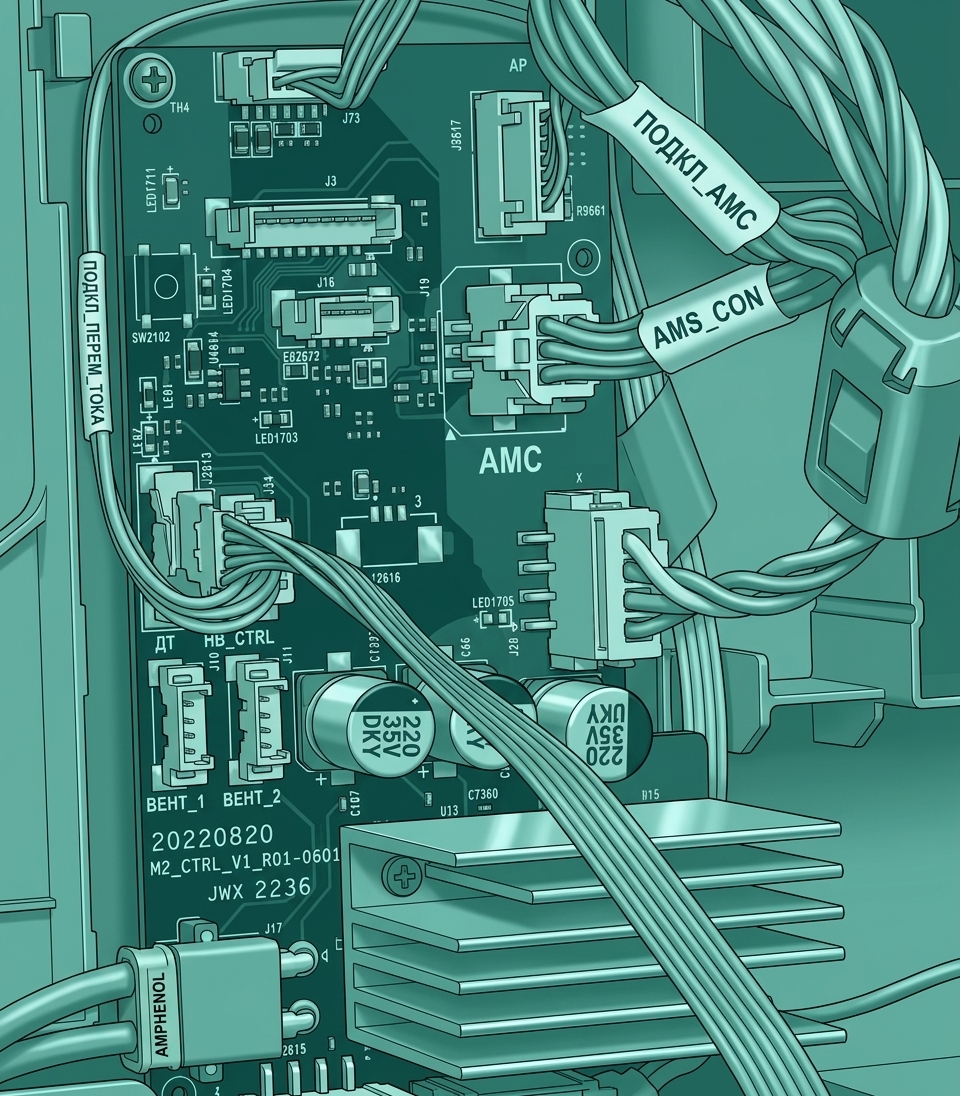

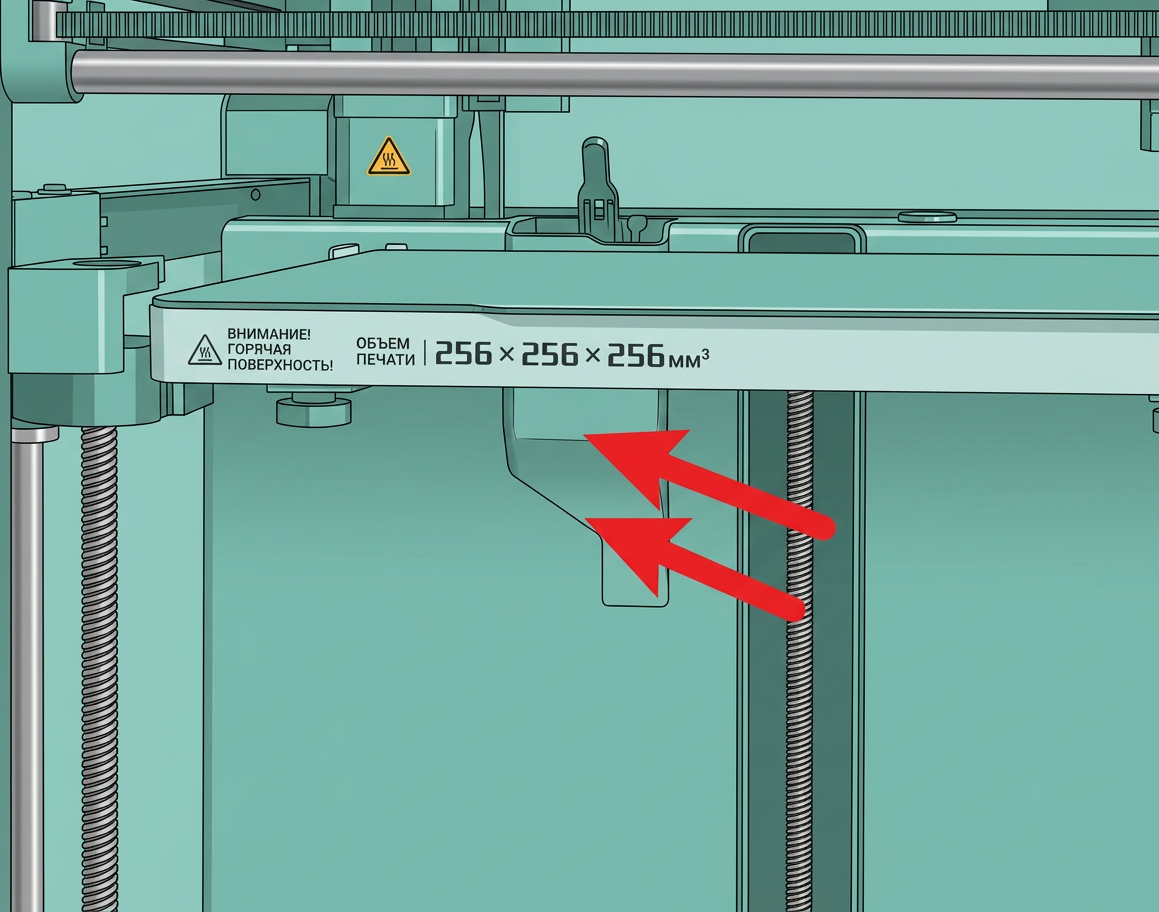

Если ситуация, подтвержденная на шаге 1, заключается в том, что и RX, и TX аномальны, вы можете оставить питание включенным и наблюдать за светодиодным индикатором состояния платы MC через смотровое отверстие (в случае неопределенности вы можете сначала снять заднюю панель и непосредственно наблюдать за статусом светодиодного индикатора). Если светодиодный индикатор платы MC мигает нормально, вы можете перейти к следующему шагу; Если индикатор платы MC не работает, рекомендуется заменить плату MC.
(Нажмите на плату MC, чтобы узнать, как заменить плату MC)
Шаг 3 - Предварительная проверка плохого контакта кабеля AP-MC
Если показания Tx некорректны (отсутствует температура), вы можете продолжить, снимая фиксирующую ленту кабеля AP-MC при включенном питании, а затем потрясти весь кабель, чтобы отследить, меняется ли температура на экране. Если изменений нет, перейдите к следующему шагу; если изменения есть, это указывает на плохой контакт, и можно перейти к шагу 5.
Шаг 4 - Проверка платы AP

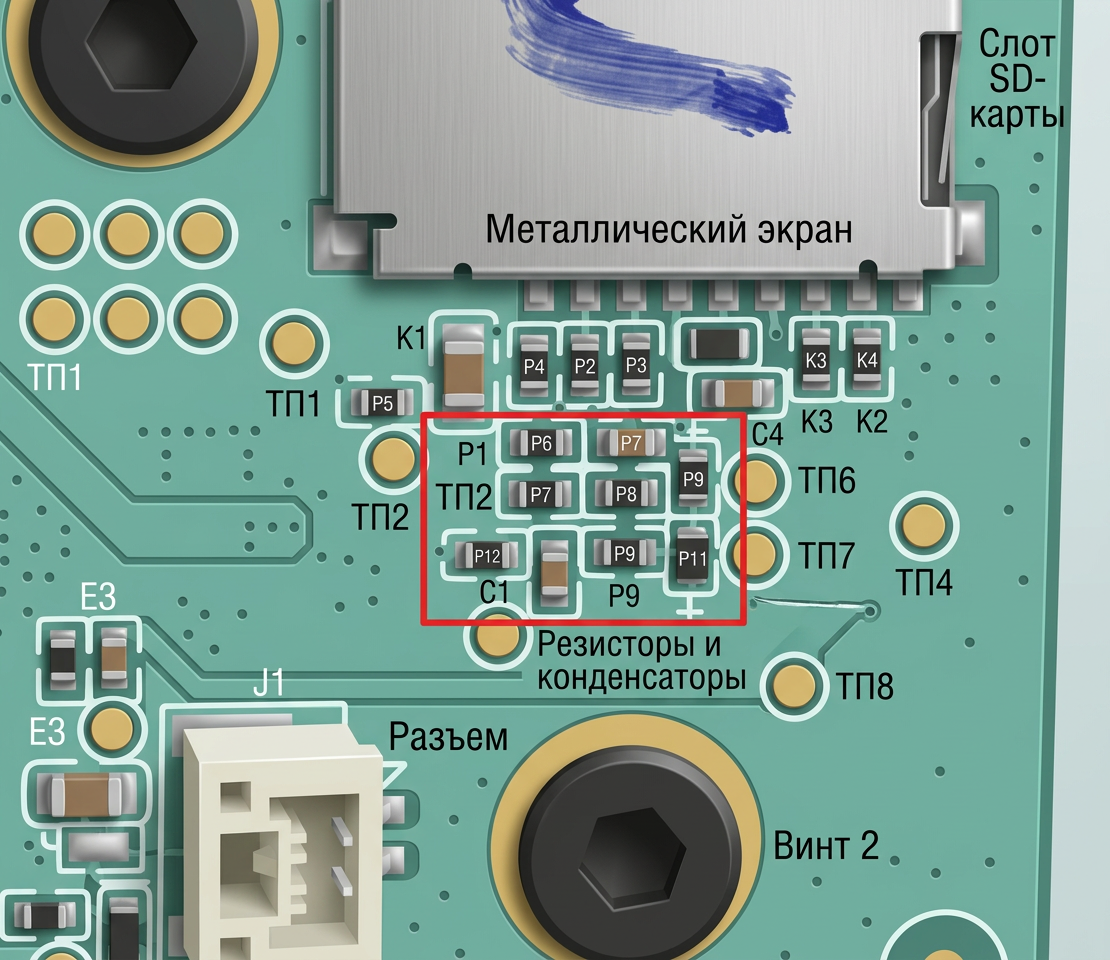

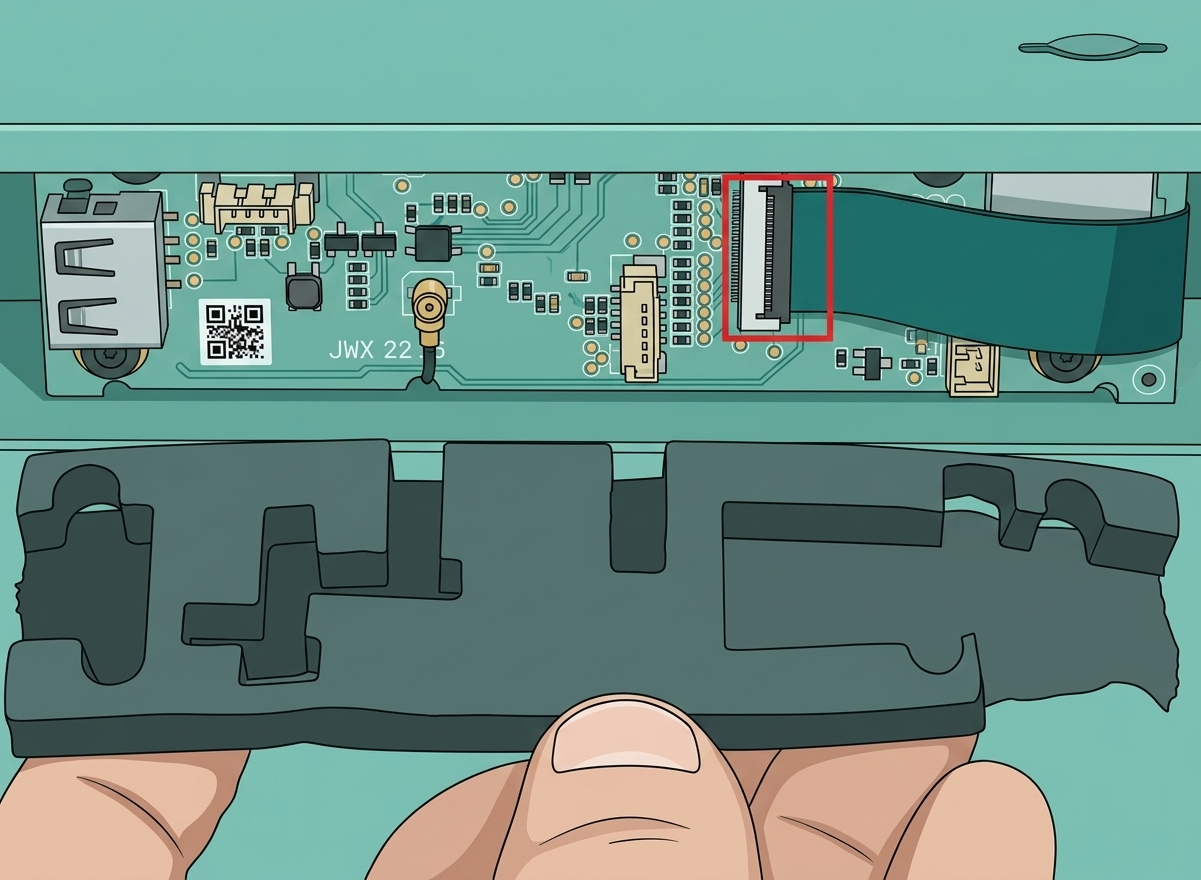

Снимите пенопластовую защиту с платы AP, отсоедините кабель подключения камеры, проверьте состояние компонентов под слотом карты и убедитесь, что ничего не отсутствует и не сгорело. Если есть повреждения, замените плату AP. Если аномалий нет, перейдите к следующему шагу.
 |
 |
(Нажмите на плату AP, чтобы узнать, как заменить плату AP)
Шаг 5 - Проверка разъемов
Следуйте соответствующим шагам для кабеля MC-AP, найдите разъемы кабеля на плате AP и плате MC, убедитесь, что статус подключения нормальный, отсоедините штекер и проверьте, что штекеры и гнезда исправны и не повреждены. Затем перейдите к следующему шагу.
 |
 |
Шаг 6 - Проверка целостности соединения кабеля MC-AP

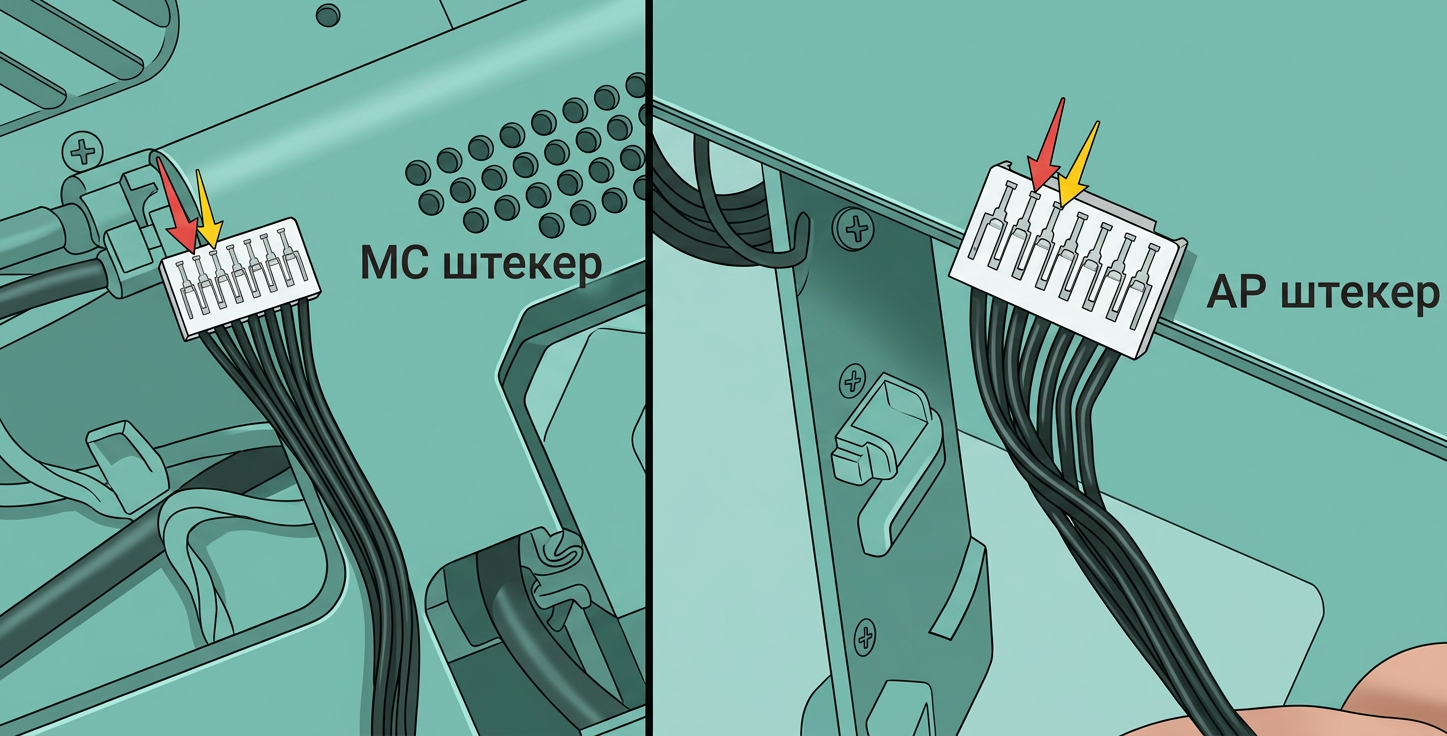

Используйте мультиметр, чтобы измерить, являются ли второй и третий контакты штекеров AP (красные точки и желтые точки ниже соответственно) проводящими. Если вы можете обнаружить проводимость между красными точками и между желтыми точками, перейдите к следующему шагу. Если проводимость нарушена в любом наборе точек (красных или желтых), замените кабель.
Шаг 7 - Проверка платы MC
Если в вышеуказанных шагах не обнаружено аномалий, и индикатор платы MC был подтвержден как работающий нормально в шаге 1, вы можете попытаться осмотреть, есть ли какие-либо поврежденные компоненты, видимые на плате MC. Если вы найдете их, замените плату MC. Если вы не найдете никаких повреждений, пожалуйста, предоставьте файл LOG в сервисную команду для анализа и подтверждения. Вы также можете проверить кабель MC-TH (это должно быть другое руководство по устранению неполадок).
