Примечание: На этой странице используется H2D как пример. Шаги замены одинаковы для H2S и H2C.
Содержимое комплекта
Для H2 серии, включая H2D, H2S и H2C, набор заземляющих винтов включает в себя:
- М3×5 винты × 12
- М3×6 винты (с синей заклепкой) × 9
- М3×6 винты (с смешанной красной и синей заклепкой) × 2
- Блок крепления сверху × 1
- Ассамбляжи винтов заземления × 3
- Винт заземления × 3 (установлен на винте заземления на заводе)
Поддерживаемые модели
H2 серия, включая H2D и H2S
Когда заменить
Винт заземления изогнут или деформирован
Винт заземления изношен
Требуемые инструменты
- Х2.0 ключ L-образный
- Х2.0 ключ прямой
- Х1.5 ключ прямой
- Ключ плосконосый
Обзор местоположения
На H2 серии есть три винта заземления Z-оси: левый и правый pair near передние дверные петли имеют одинаковый порядок замены и установки; задний винт заземления частично закрывается внутренней линерой и требует сначала снять заднюю панель.
Важно выключить принтер перед проведением любых работ по обслуживанию, включая работу с электроникой и проводами головки инструмента. Выполнять задачи с включенным принтером может привести к короткому замыканию, что приведет к повреждению электроники и безопасности.
Во время обслуживания или диагностики может потребоваться разобрать части, включая горячую головку. Это раскрытие проводов и электронных компонентов, которые могут короткозамыкаться, если они соприкоснутся друг с другом, с металлом или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и дополнительным проблемам.
Поэтому важно выключить принтер и отключить его от источника питания перед проведением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасную и эффективную работу по обслуживанию. Для любых вопросов или проблем с выполнением этой инструкции откройте новую заявку на нашем странице поддержки и мы постараемся ответить как можно скорее и предоставить вам необходимую помощь.
Подготовка перед началом
Шаг 1. Очистка рабочей зоны
Удалите предметы вокруг принтера, чтобы не мешали доступу или могли упасть в машину во время обслуживания.

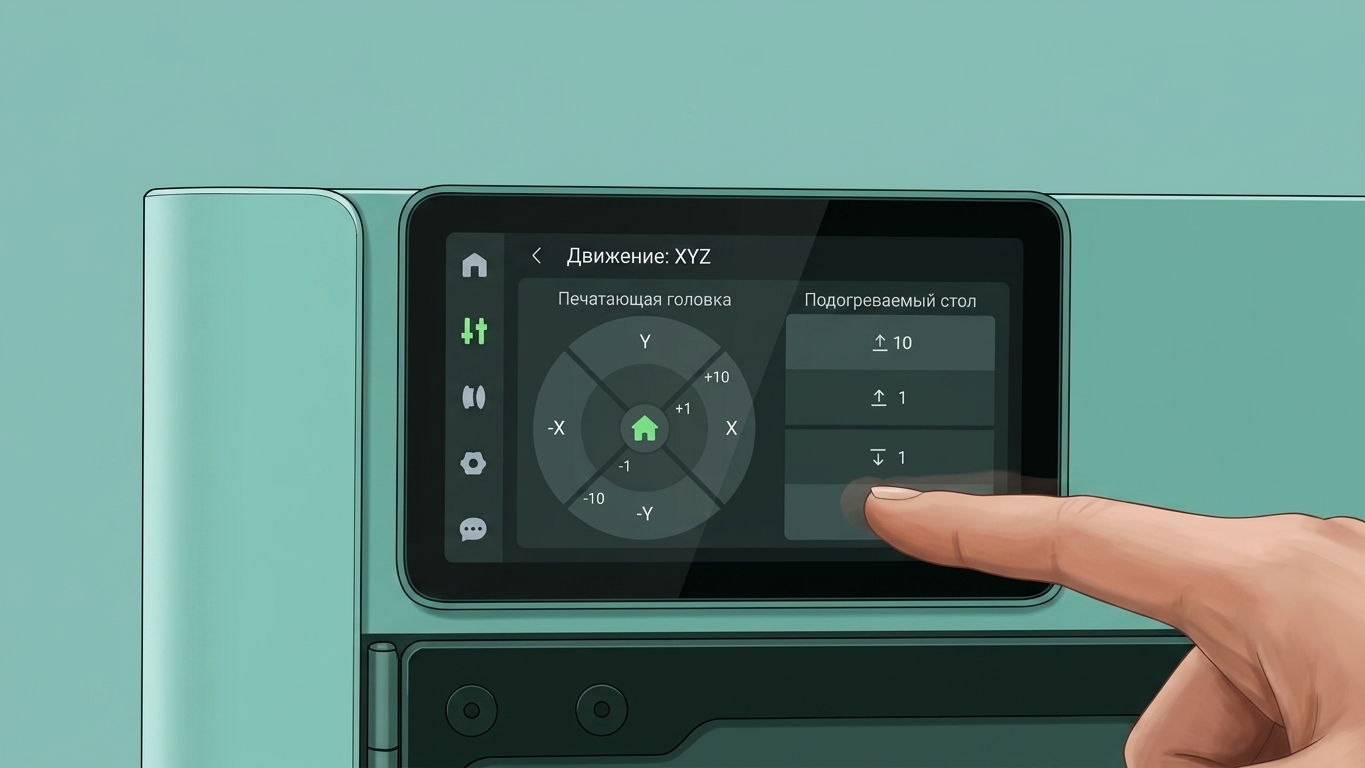

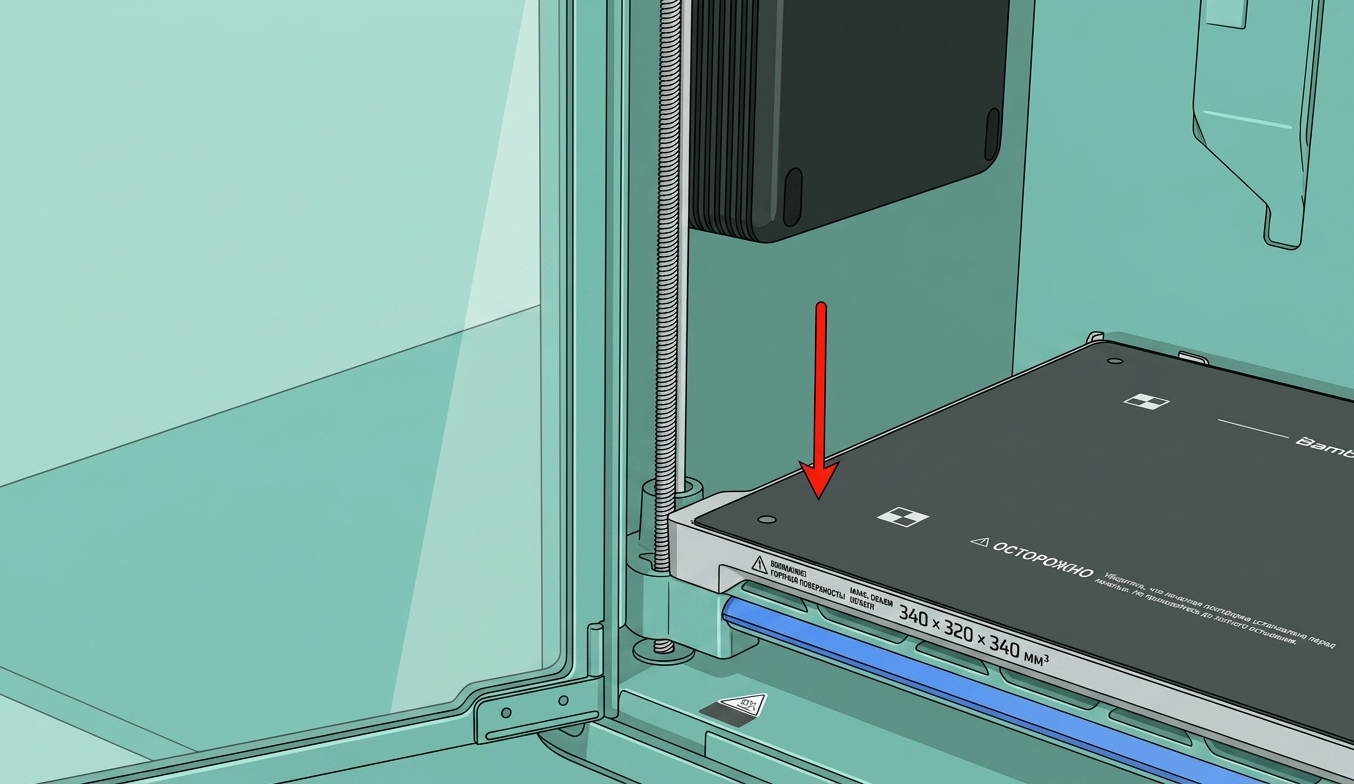

Шаг 2. Понижение подставки нагрева
Переместите подставку нагрева в нижнюю позицию, чтобы создать рабочее пространство и избежать помех.
 |  |
Шаг 3. Заблокировка подставки нагрева
Используя ключ H2.0 прямой, затяните четыре винта зажима Z-оси (М3×35×8), чтобы закрепить подставку нагрева крепко, предотвратив вертикальное движение во время последующих операций и избегая изгиба винта заземления из-за ударов.
 |  |  |
|---|
Шаг 4. Удаление шестерни Z-оси

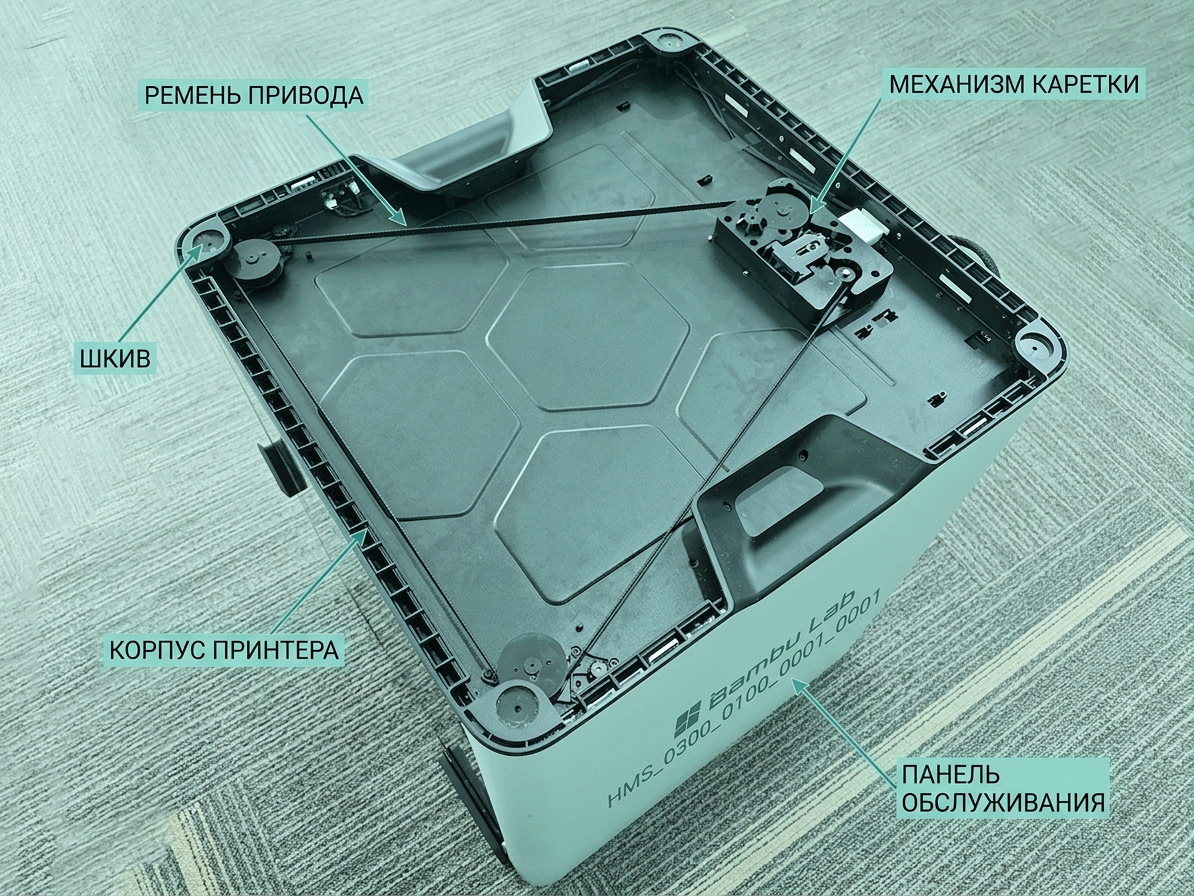

Постепенно опустите устройство с нижней частью вверх, чтобы упростить последующую разборку и работу.
Примечание: Для удобства съемки в статье не используется этот метод.

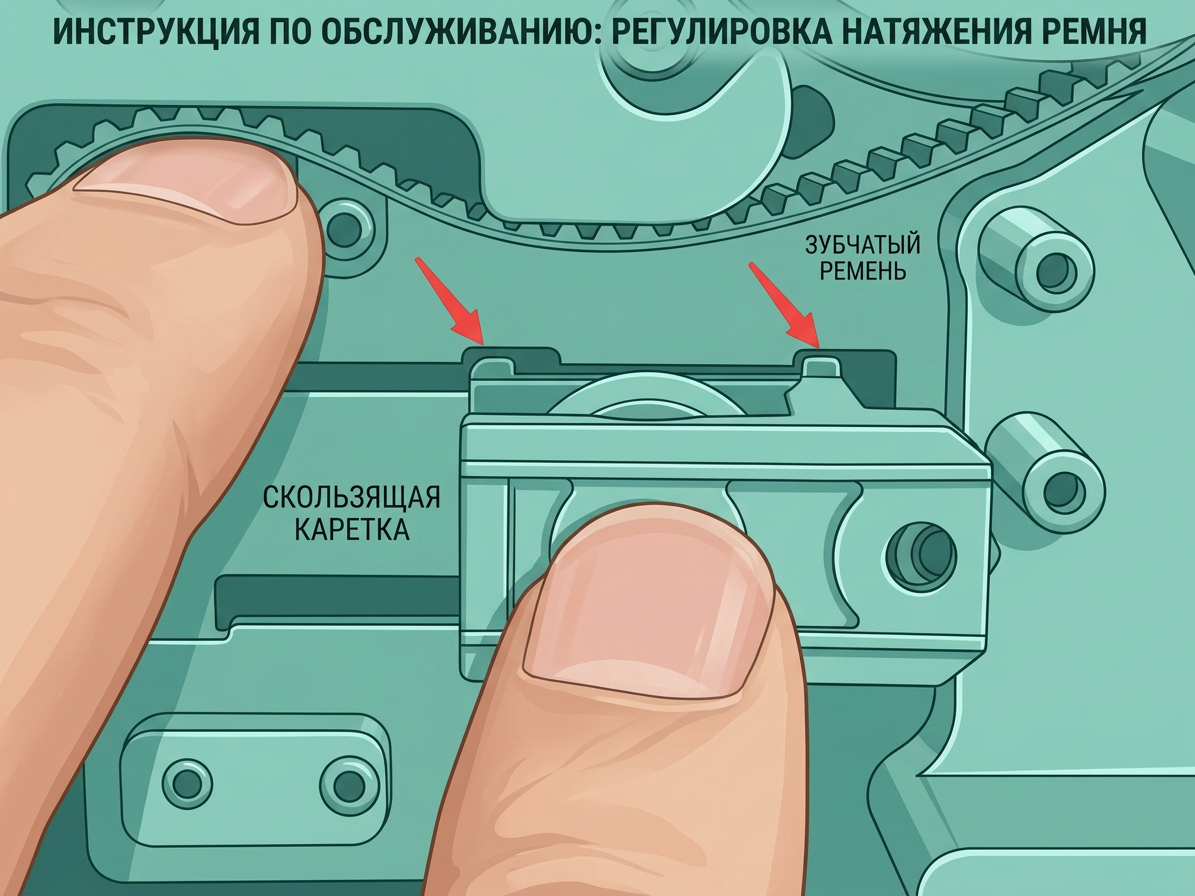

Отпустите пружину натяжения Z-оси. Пружина натяжения имеет сильную эластичность, поэтому будьте осторожны, чтобы избежать травм от выбрасывания.

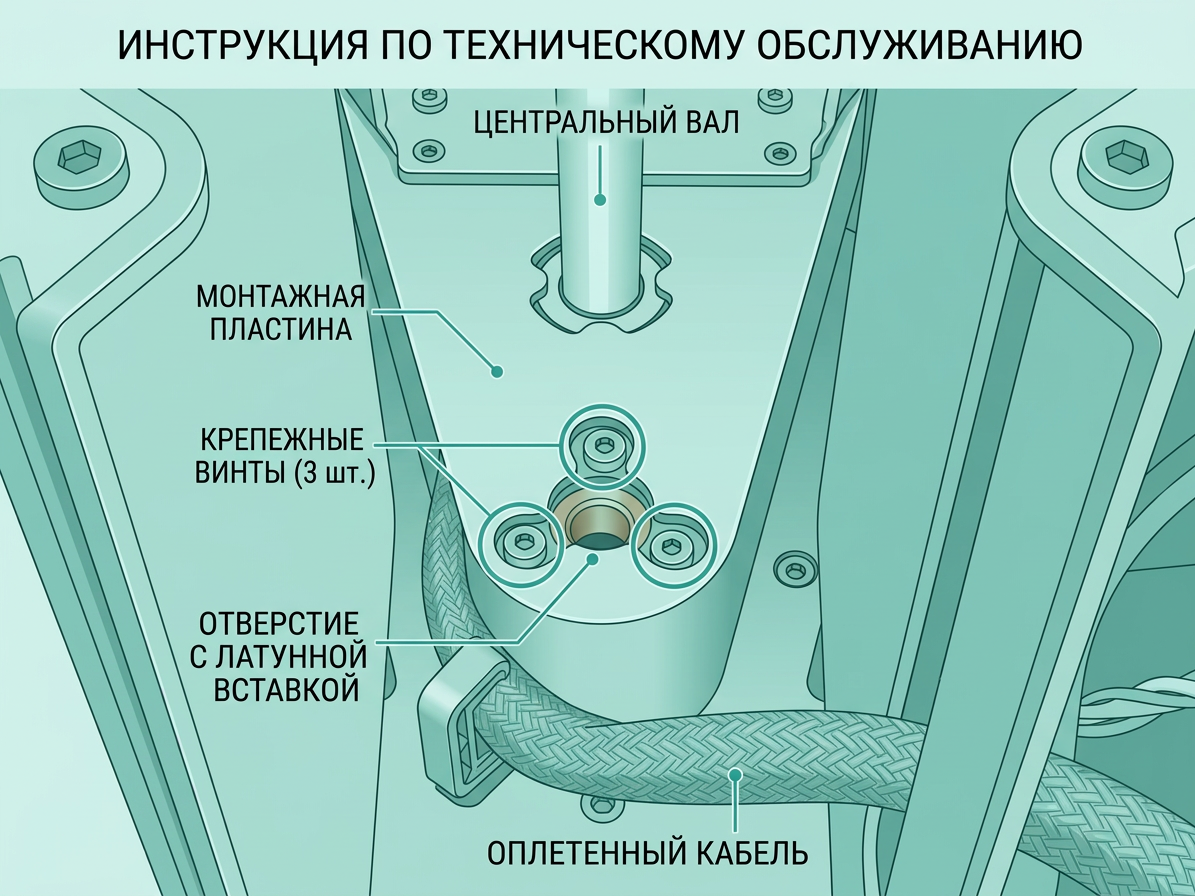

Используя ключ H2.0, снимите винт, обозначенный кругом; на другом конце винта есть маленькая гайка. Если гайка выпадет, сохраните ее и установите ее во время последующей сборки.
Используя ключ H1.5, снимите три винта фиксации наклона Z-оси (означенные зеленой коробкой, BT2x5), снимите наклон Z-оси и пружину натяжения; затем потяните наклон Z-оси вперед, и когда клипсы в нижней части наклона совпадут с выемками в нижней части принтера (два в верхней строке и два в нижней строке), наклон можно вытащить.
Примечание: В наклоне Z-оси есть гайка. Будьте осторожны, чтобы не потерять ее во время снятия наклона Z-оси.

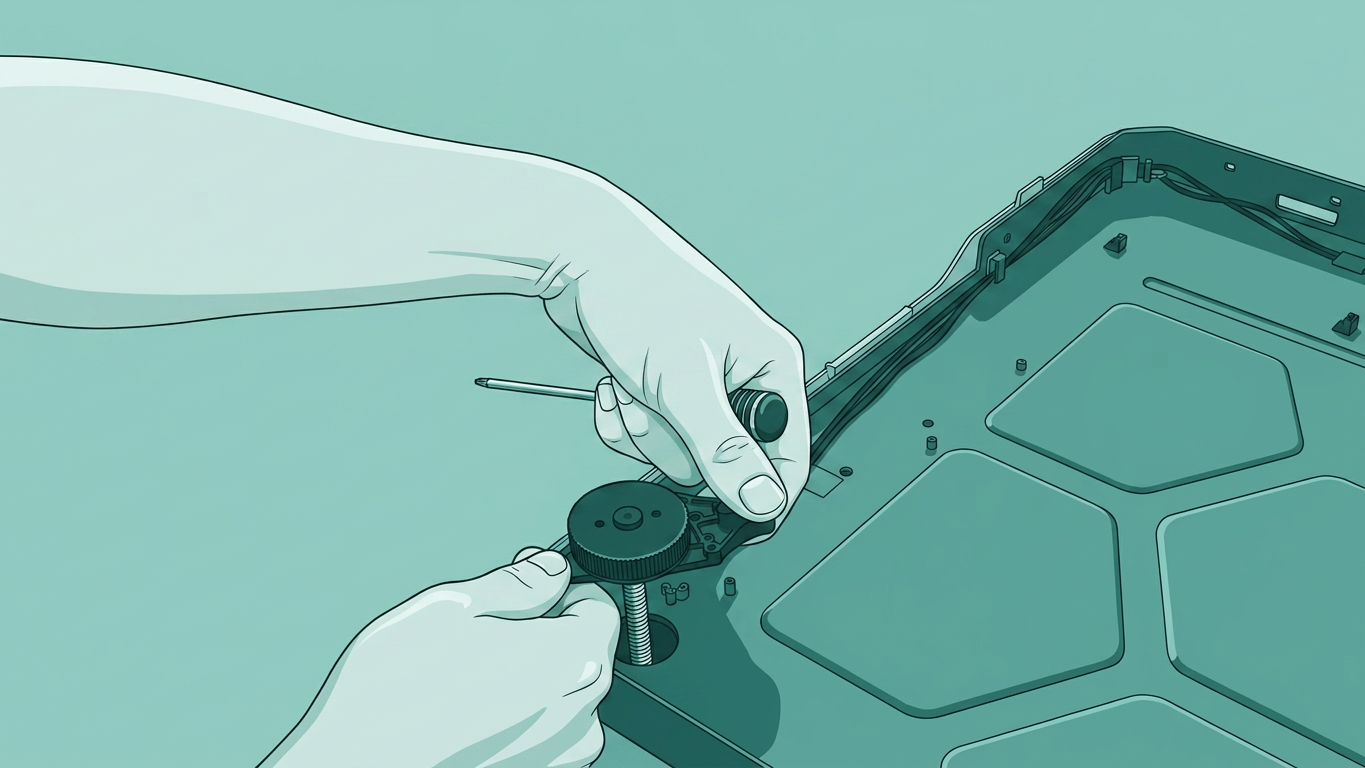

Удалите шестерню по краю синхронизатора Z-оси. Поскольку наклон Z-оси уже снят, вы можете напрямую вытащить шестерню в этом шаге.
Удаление нижней пластиковой части корпуса
Шаг 1. Удаление ручки нижней части корпуса и винтов

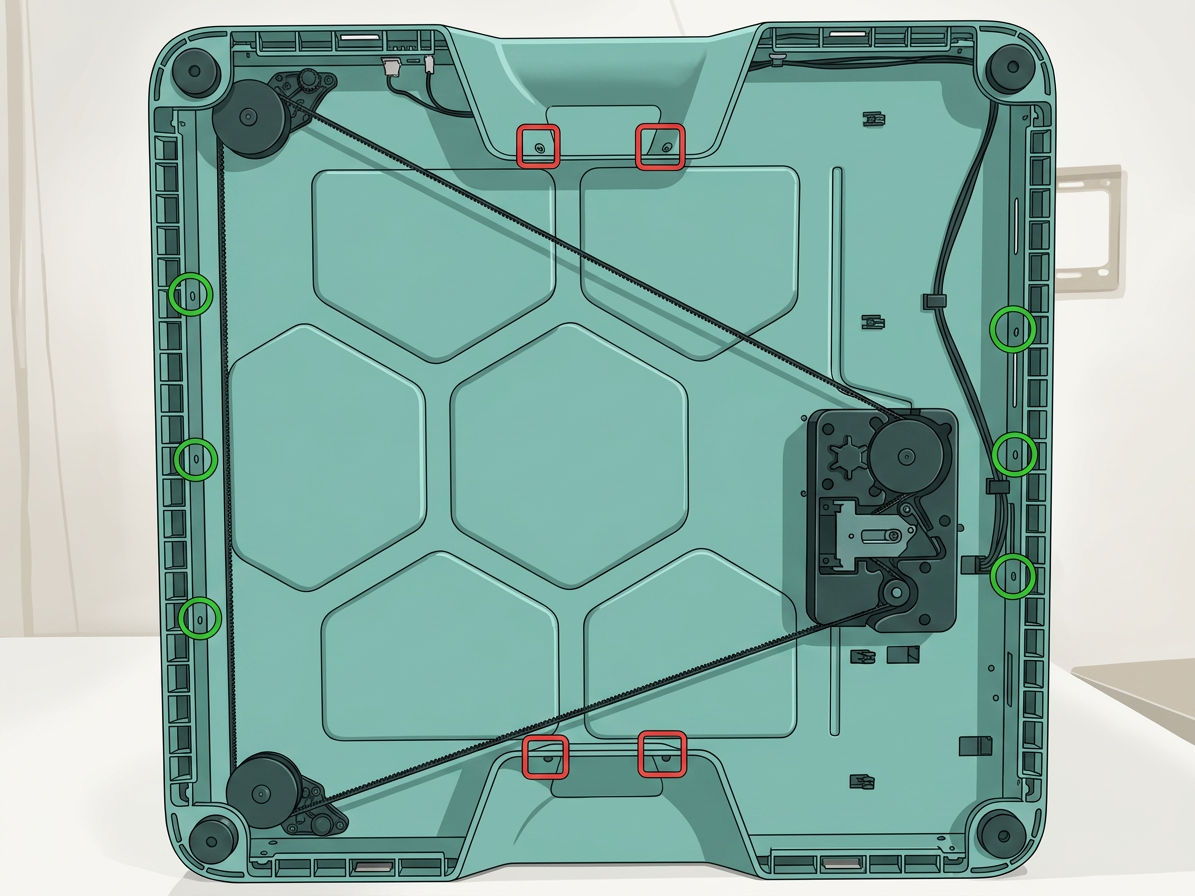

Используя ключ H2.0 прямой, снимите четыре винта М3×6 на ручке (означенные красными квадратами), затем используйте ключ H2.0 прямой, чтобы снять шесть винтов BT2×5 по сторонам (означенных зелеными кругами).
Примечание: Два винта BT2×5 блокируются наклоном Z-оси. Используйте короткий конец ключа H2.0 L для разжатия их; если у вас есть короткий ключ H2.0, разжмите их с короткого конца, а затем переключитесь на ключ, чтобы снять их полностью.
Шаг 2. Удаление винтов стоек принтера
Используя ключ H2.0 прямой, снимите четыре винта М3×21,5×6, которые крепят стойки принтера. Удалите стойки принтера, винты и гайки вместе и храните их в безопасности.
Примечание: Кроме винтов, стойки принтера приклеены к кольцу. После снятия винтов снимите стойки принтера.

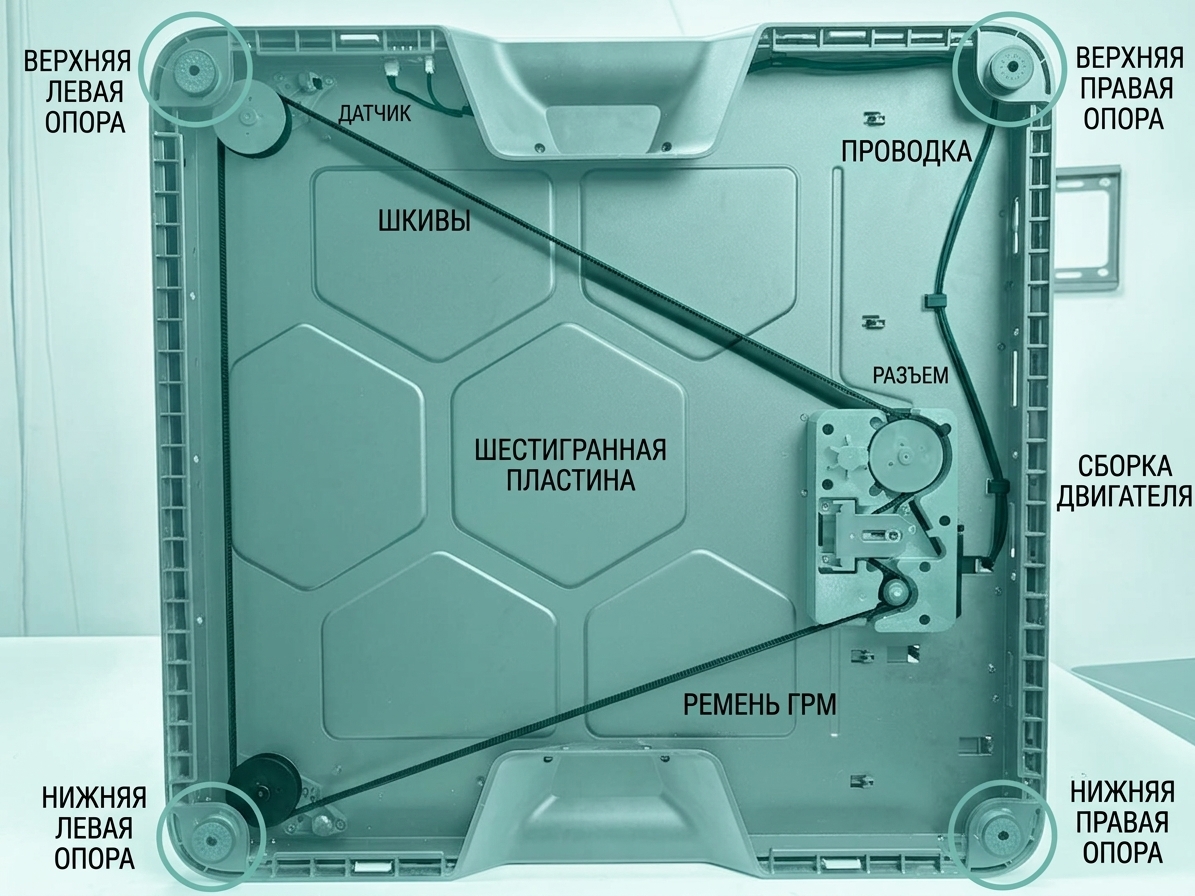

Шаг 3. Удаление нижней пластиковой части корпуса
Чтобы удалить нижнюю пластиковую часть корпуса, потяните ручку в области ручки, чтобы частично вытащить ее, затем потяните в области левой/правой стойки принтера, чтобы полностью вытащить ее. Для более подробной информации см. Замена нижней пластиковой части корпуса H2D.
Замена передних винтов заземления Z-оси (левый/правый одинаковы)
Удаление переднего винта заземления Z-оси

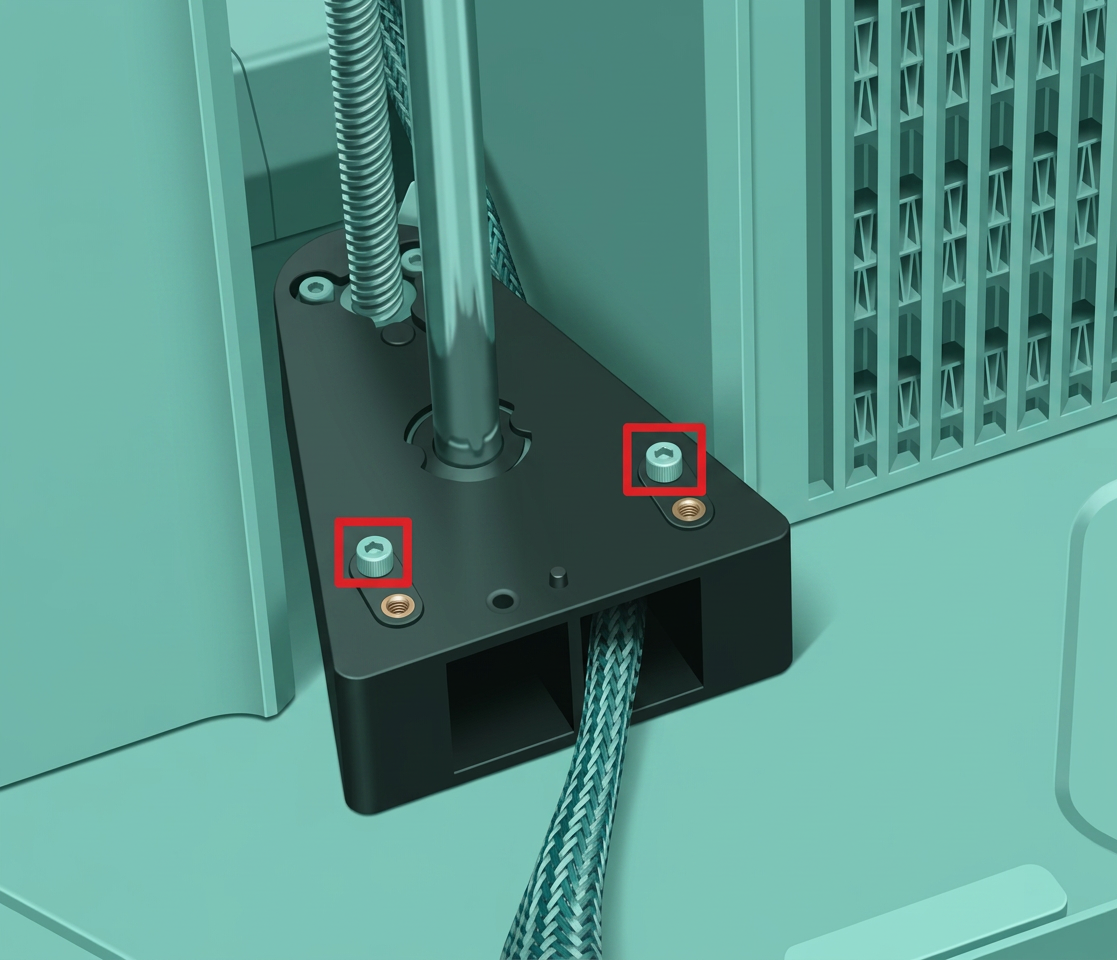

Шаг 1. Удаление винтов крепления нижнего винта заземления
Используя ключ H2.0 прямой, снимите винты крепления нижнего винта заземления для конкретного винта заземления Z-оси, который вы заменяете.
Примечание: Каждый из левого и правого винтов заземления Z-оси имеет четыре винта крепления внизу.

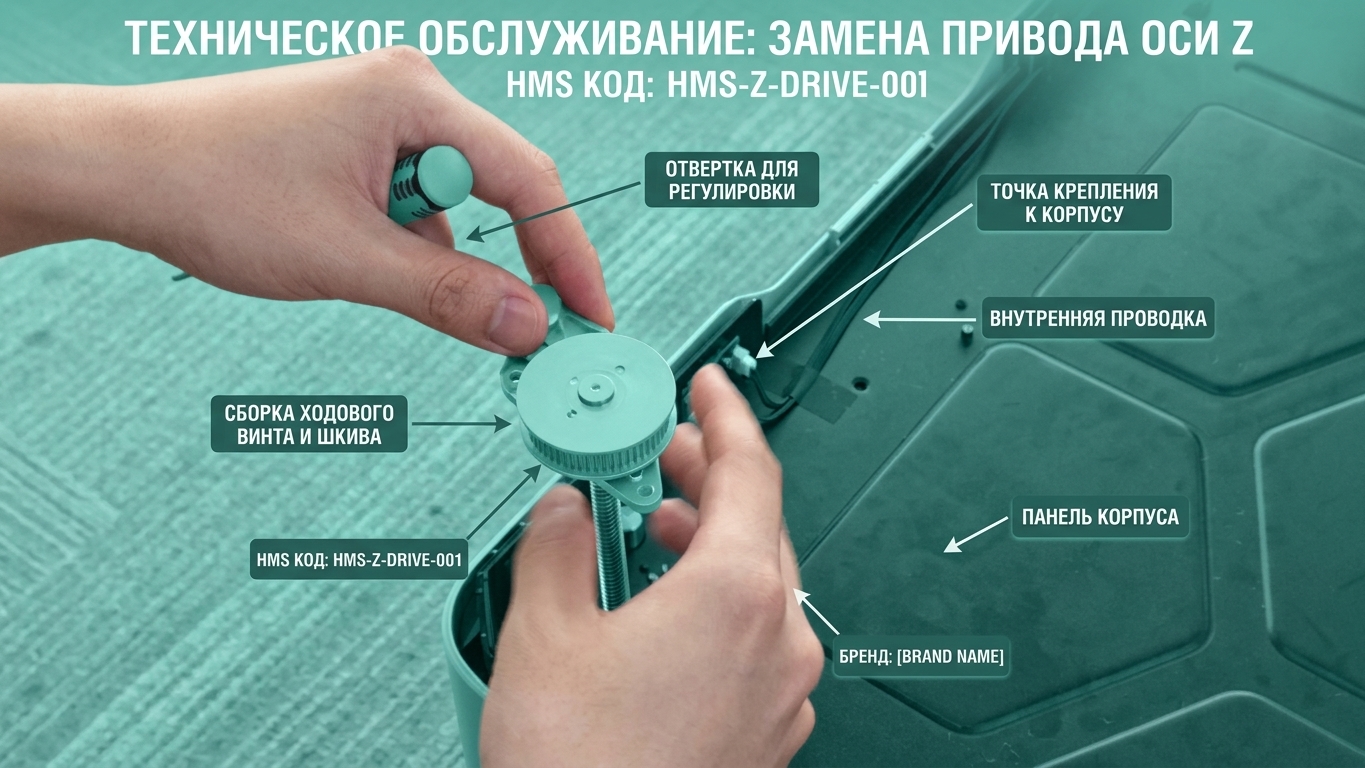

Шаг 2. Удаление винта заземления Z-оси
Поскольку шестерня направления является шестеренчатым фиттингом, вытягивая винт направления прямо вверх, можно поднять шестерню направления и ее верхнюю клеевую точку вместе. Рекомендуется два человека для этого шага:
Персона 1: Снизу через отверстие шестерни направления, слегка придерживая конец шестерни направления с помощью отвертки, чтобы она не поднялась.
Персона 2: Изнутри камеры держите винт направления крепко и толкайте вверх, чтобы постепенно разделить базу винта направления от шестерни направления.
Когда база винта направления слегка поднимается и вы слышите слабый «клик» (нормальный звук, когда выделяются местоположения), и вы чувствуете небольшую щель между шестерней направления и ее опорой, начинайте вытягивать винт направления, чтобы он постепенно отсоединился от винта направления. Наклоняйте винт направления медленно и стабильно, пока винт направления не будет полностью удален.
Вариант: Удаление винта направления (только если заменить или поврежден)
Если винт направления не поврежден, мы не рекомендуем удалять или заменять его в одиночку. Если вы должны, продолжайте:

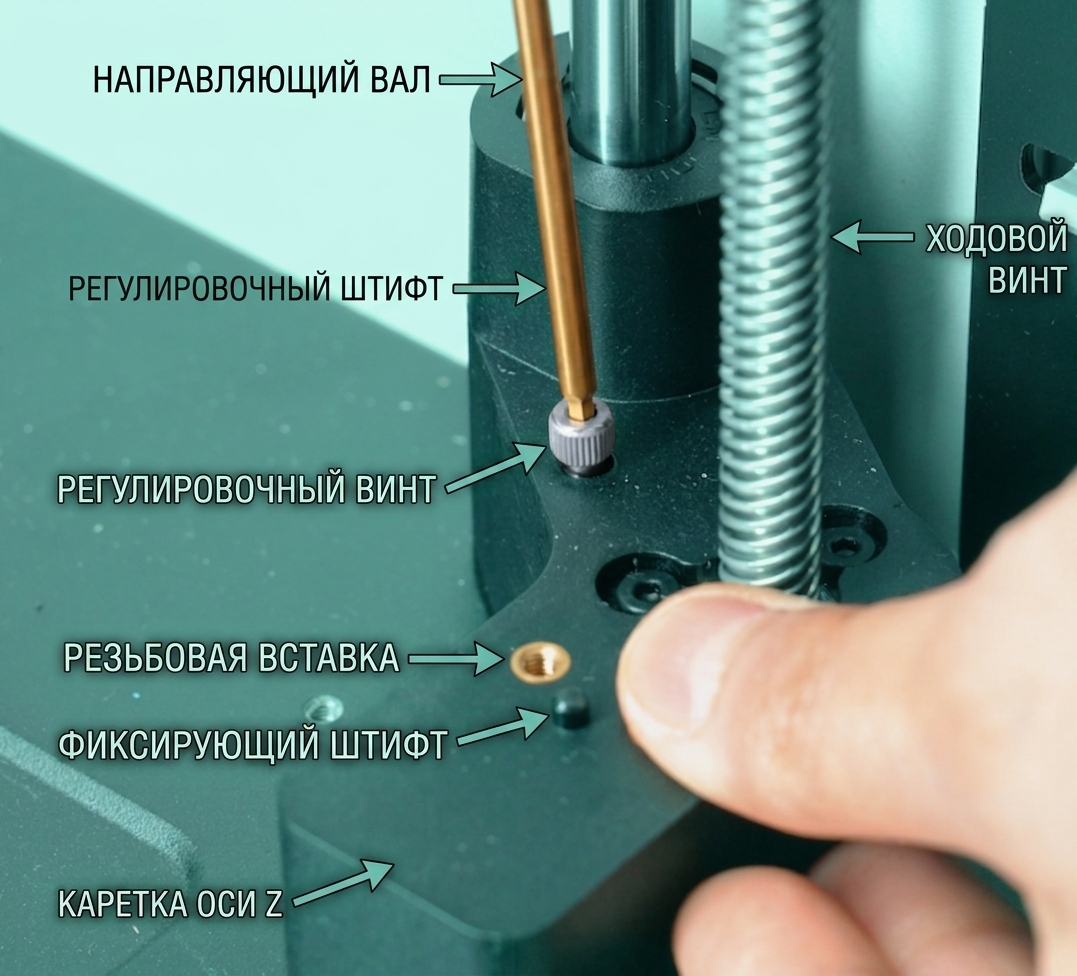

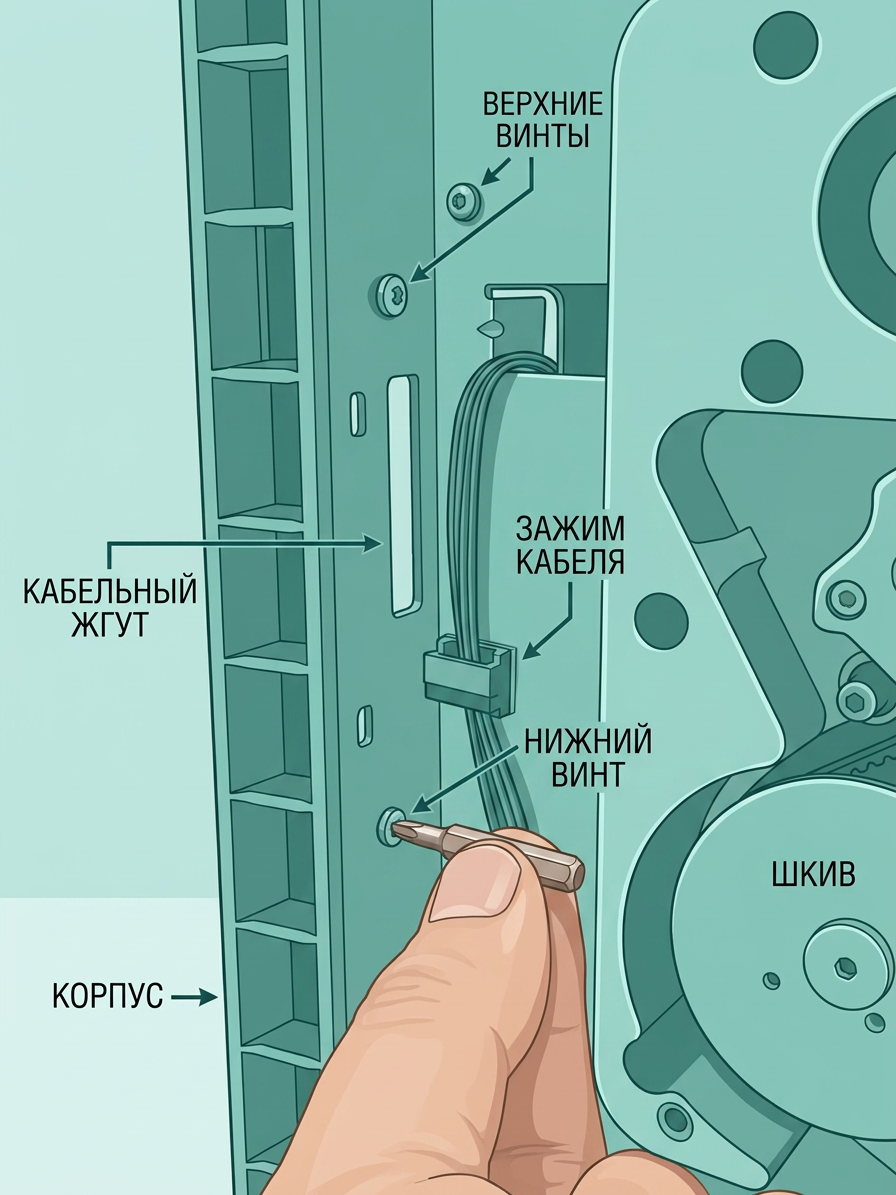

- После удаления винта направления, пожалуйста, найдите винт направления (местоположение показано ниже).

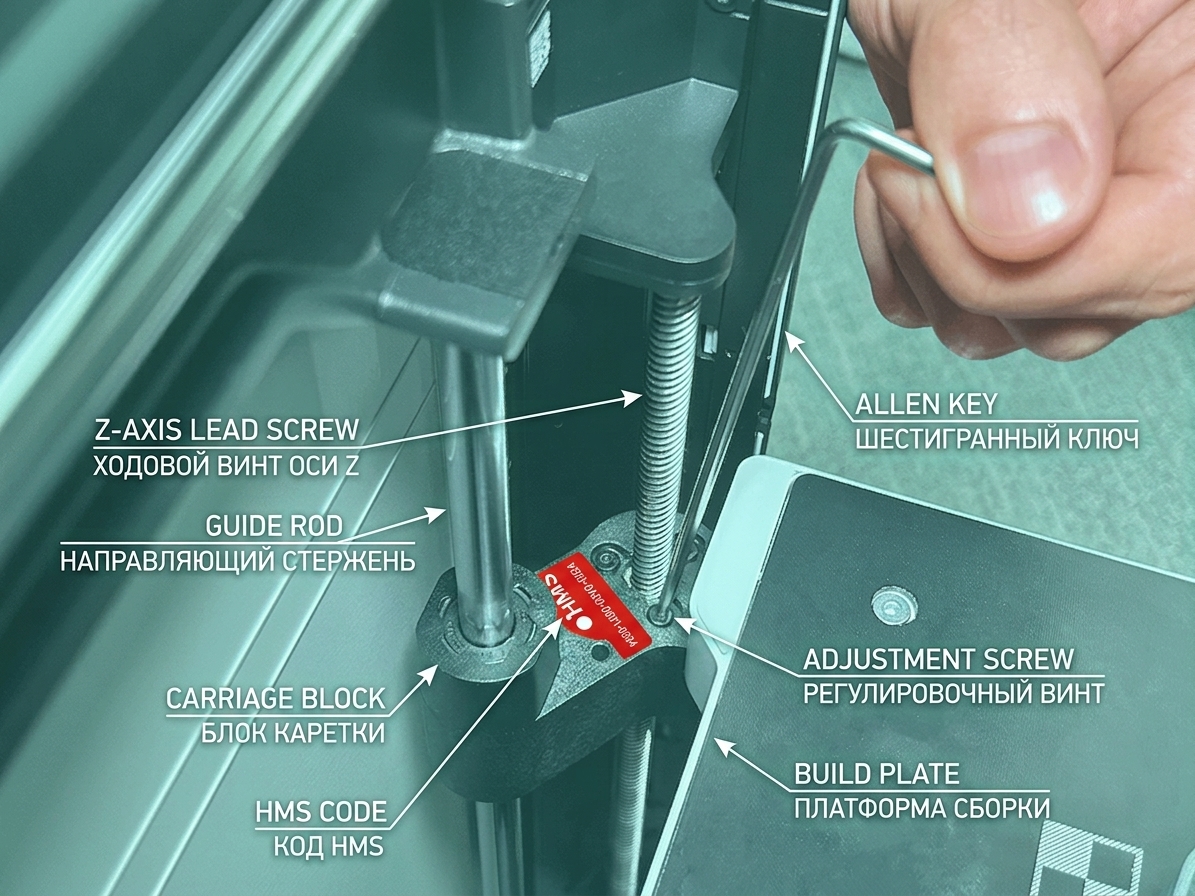

- Используя H2.0 L-образный ключ, чтобы слегка раскрутить винт с малыми оборотами в тесном пространстве. Каждый верхний винт направления (слева/справа) имеет три фиксирующие винта.
Примечание: Эти верхние винты используют красные-шестеренчатые винты. Первое удаление может потребовать дополнительного крутящего момента, чтобы разрушить шестеренчатый винт. Удерживайте вставленный ключ, чтобы избежать выкручивания или скольжения, которые могут повредить детали.
Установка передней шестерни Z-оси
Вариант: Предварительная установка винта направления в отверстие местоположения тепловой плиты (только если заменить или поврежден)
Чтобы избежать фиксации винта направления к винту направления сначала—что затруднит позднюю выравнивание между тепловой плитой и винтом направления—рекомендуется предварительно установить винт направления в отверстие местоположения тепловой плиты. Этот шаг предназначен только для позиционирования, а не для окончательного затягивания.
Примечание: Если вы полностью затянете винт направления на этом этапе, любое смещение может привести к неравномерному нагружению винта направления во время сборки и может привести к его изгибу.
- Подтвердите ориентацию винта направления, как показано ниже.
Установите винт направления в отверстие местоположения тепловой плиты.

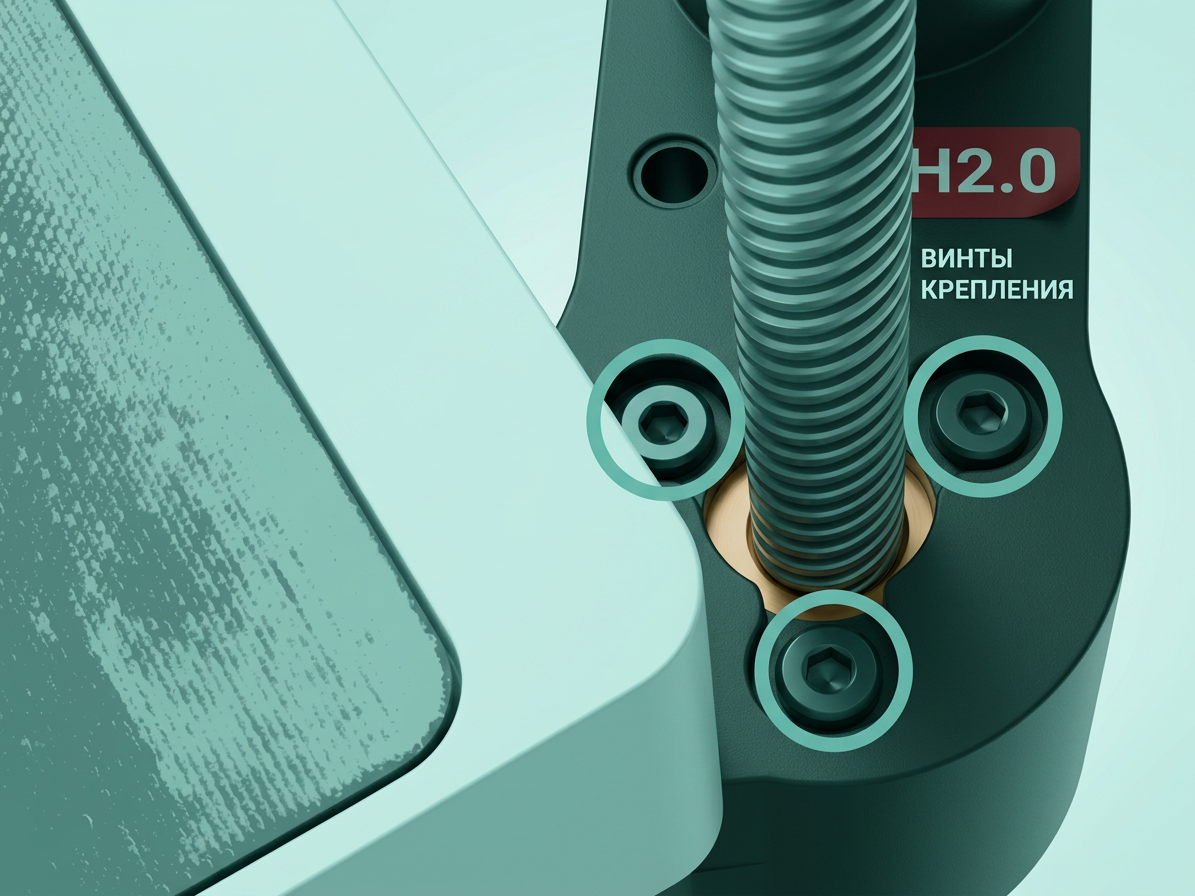

Используйте красные-шестеренчатые винты, чтобы закрепить его на месте. Не затягивайте полностью, чтобы вы могли тонко настроить позже.
Центрирование: удостоверьтесь, что отверстие винта направления совпадает с отверстием тепловой плиты для винта направления, чтобы винт направления проходил без трения.
Шаг 1. Установка винта направления

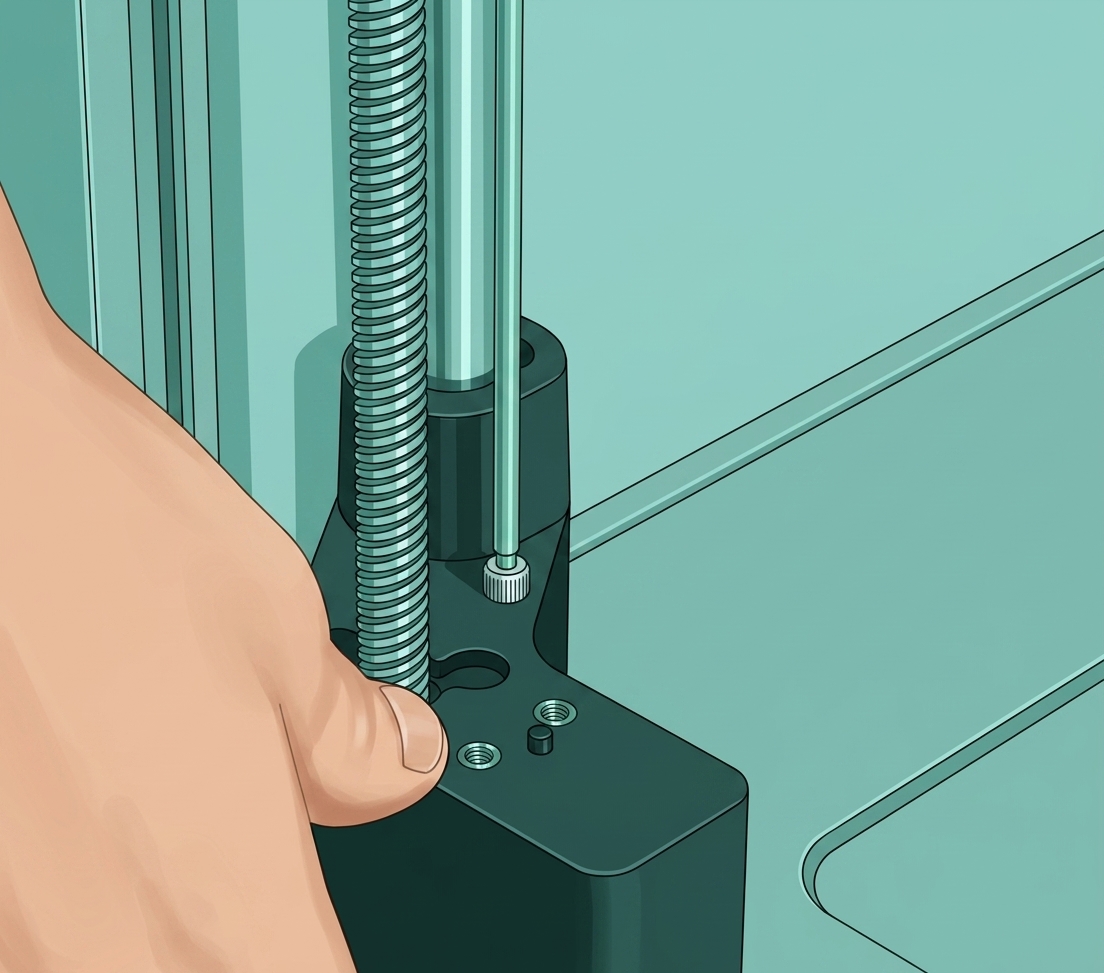

Предоставьте винт направления вниз через резервное отверстие в нижней части принтера. Медленно регулируйте угол, чтобы выровнять его с отверстием, предварительно установленным в отверстии местоположения тепловой плиты. Когда выровнять, вставьте его медленно, пока вы не почувствуете заметное сопротивление и местоположение только слегка коснется; перестаньте применять силу.
Шаг 2. Установка нижней фиксации винта направления
Придерживая винт направления на месте, установите нижние фиксирующие винты для передней шестерни Z-оси снизу с помощью H2.0 прямого ключа.
Если вы заменили винт направления, еще раз проверьте, что отверстие винта направления идеально совпадает с отверстием тепловой плиты. Когда выровнять, затяните три винта-фиксатора в последовательности.
Замена задней шестерни Z-оси
Удаление задней шестерни Z-оси
Шаг 1. Удаление задней панели

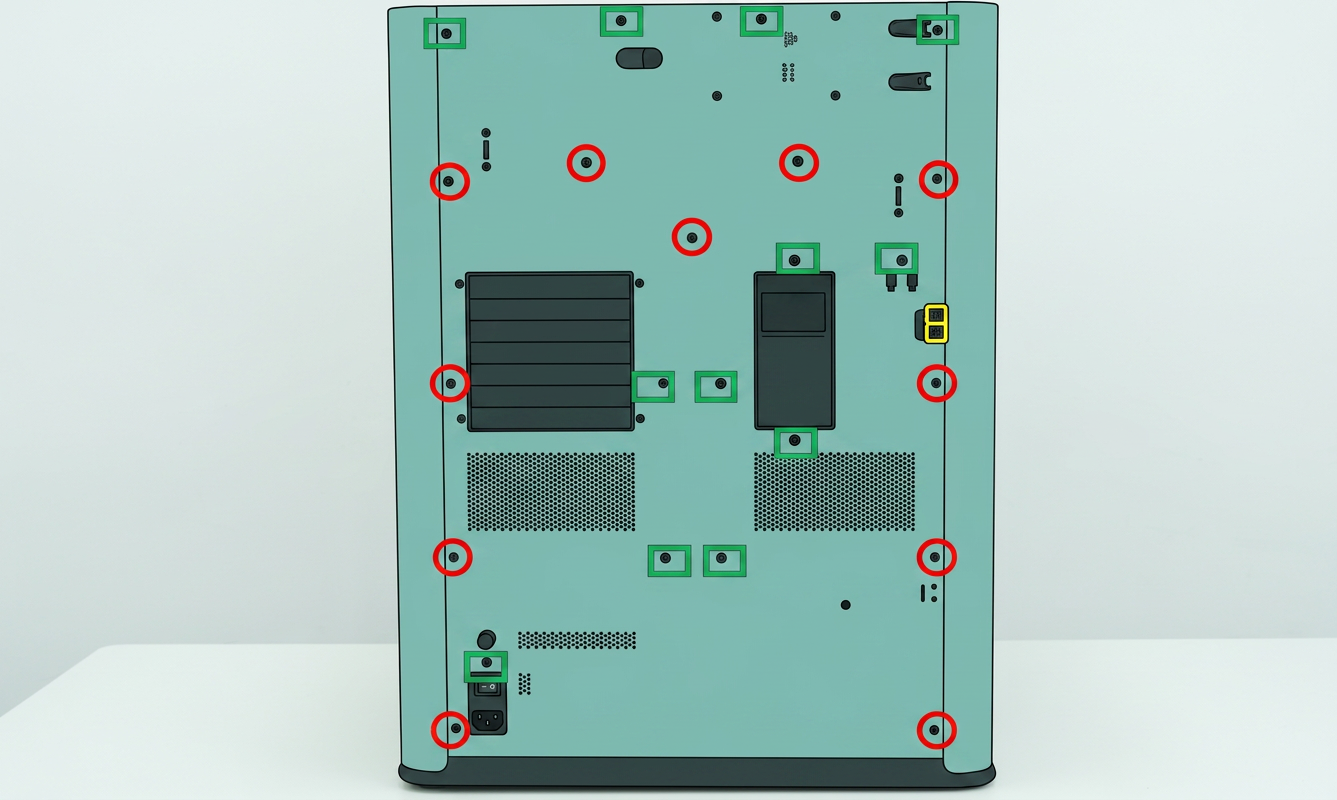

Удалите 11 листов металлических саморезов (ST3×6) и 12 пластиковых саморезов (BT3×8).
Рекомендуется заранее приготовить два небольших контейнера, чтобы разделить два типа винтов и избежать путаницы.

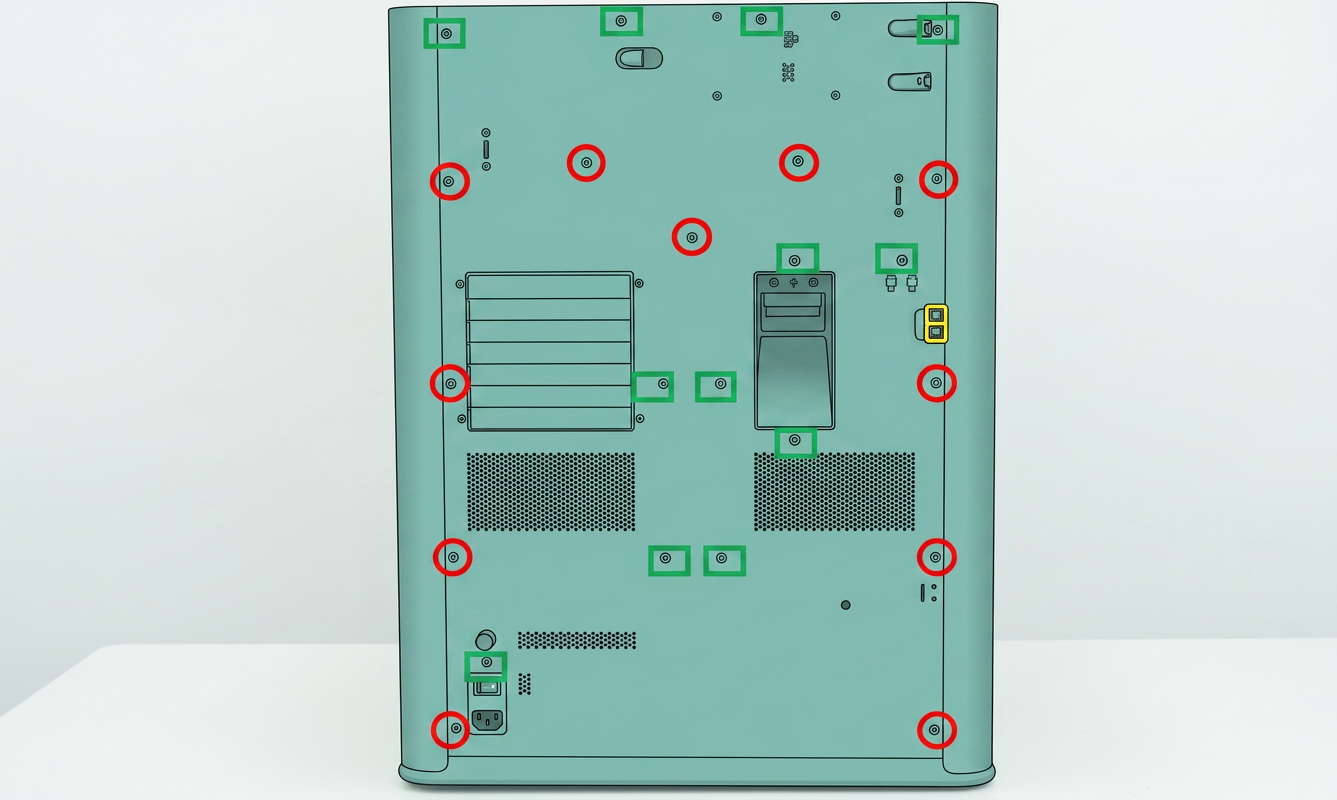

Используйте H2.0 прямой ключ, чтобы удалить 11 × ST3×6 (красные круги в нижеуказанном изображении).
Используйте H2.0 прямой ключ, чтобы удалить 12 × BT3×8 (зеленые прямоугольники в нижеуказанном изображении).
Желтый маркер указывает фиксирующие винты внешнего барабана (M3×12).

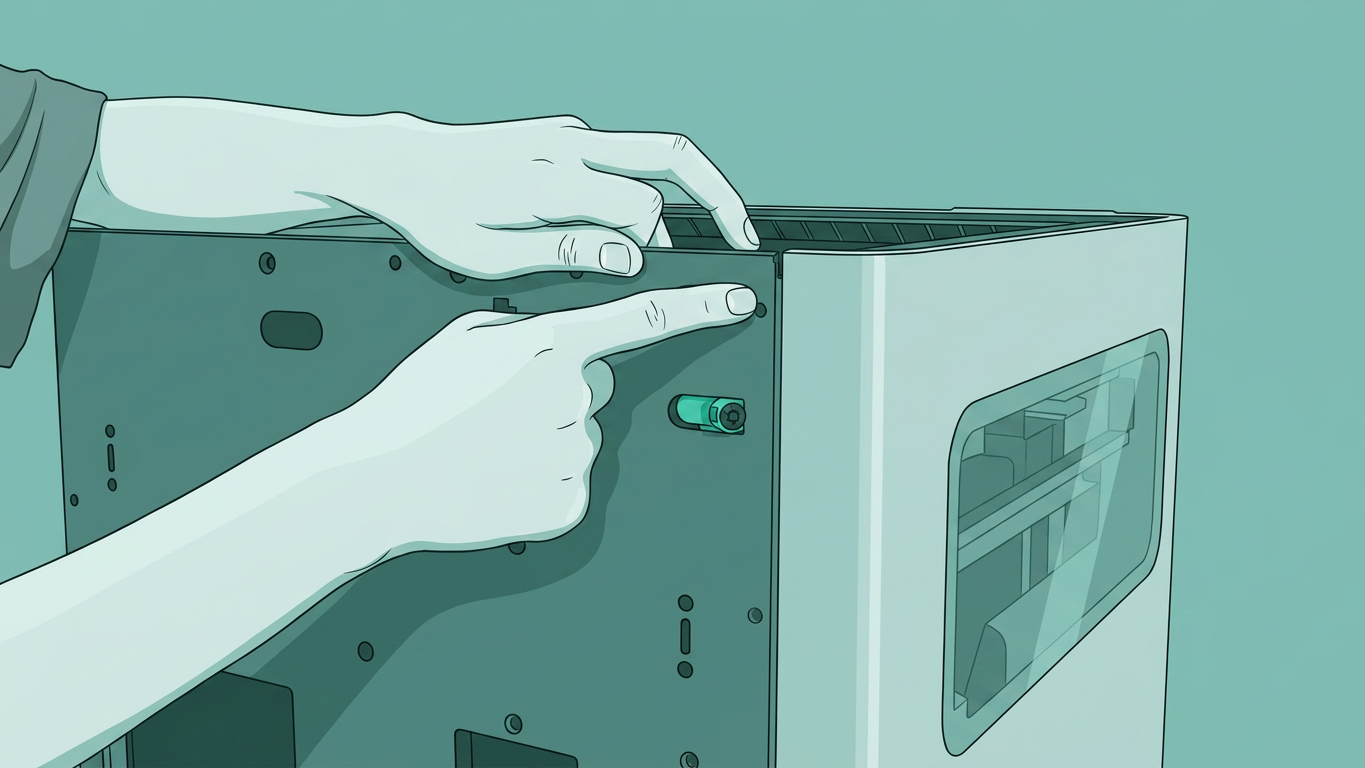

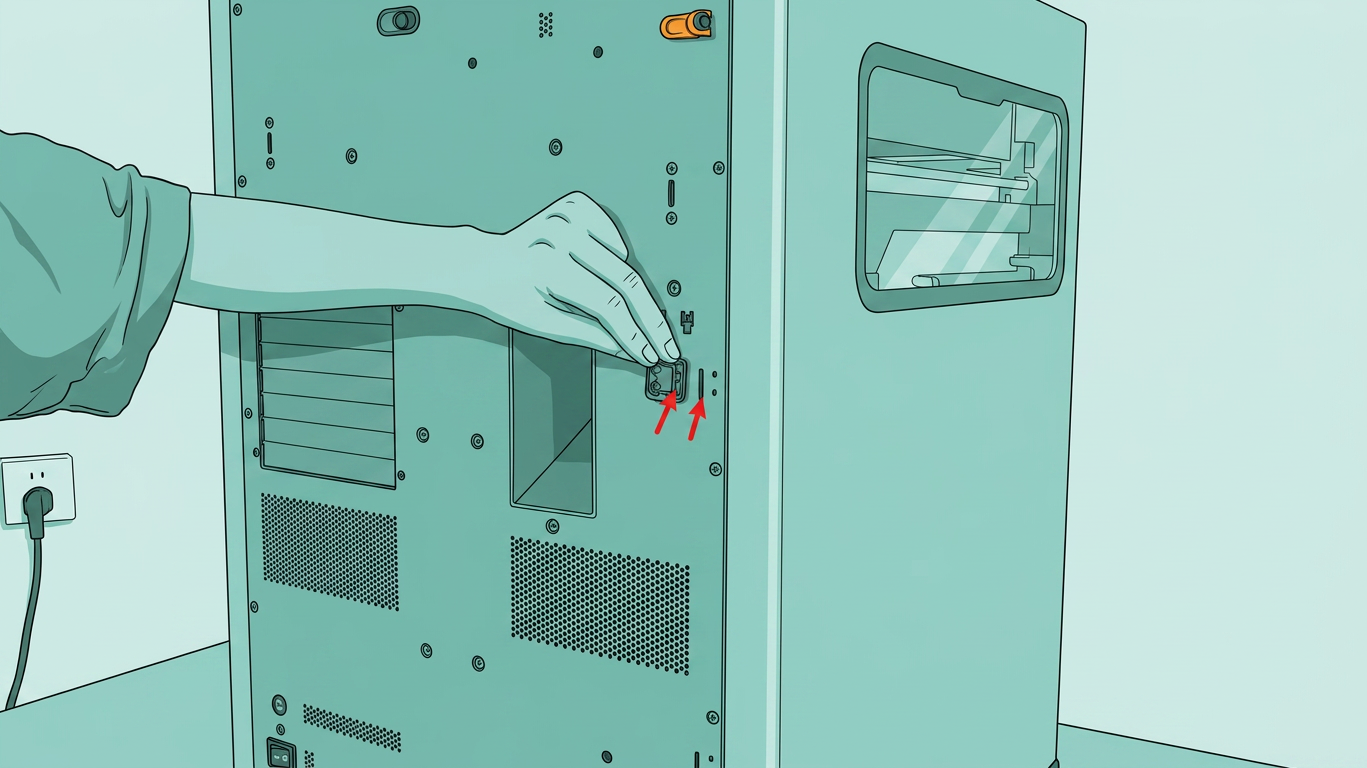

- Нажмите на пневматический фитинг, чтобы освободить взаимодействие, затем наклоните заднюю панель слегка и поднимите ее.
Шаг 2. Удаление винта направления

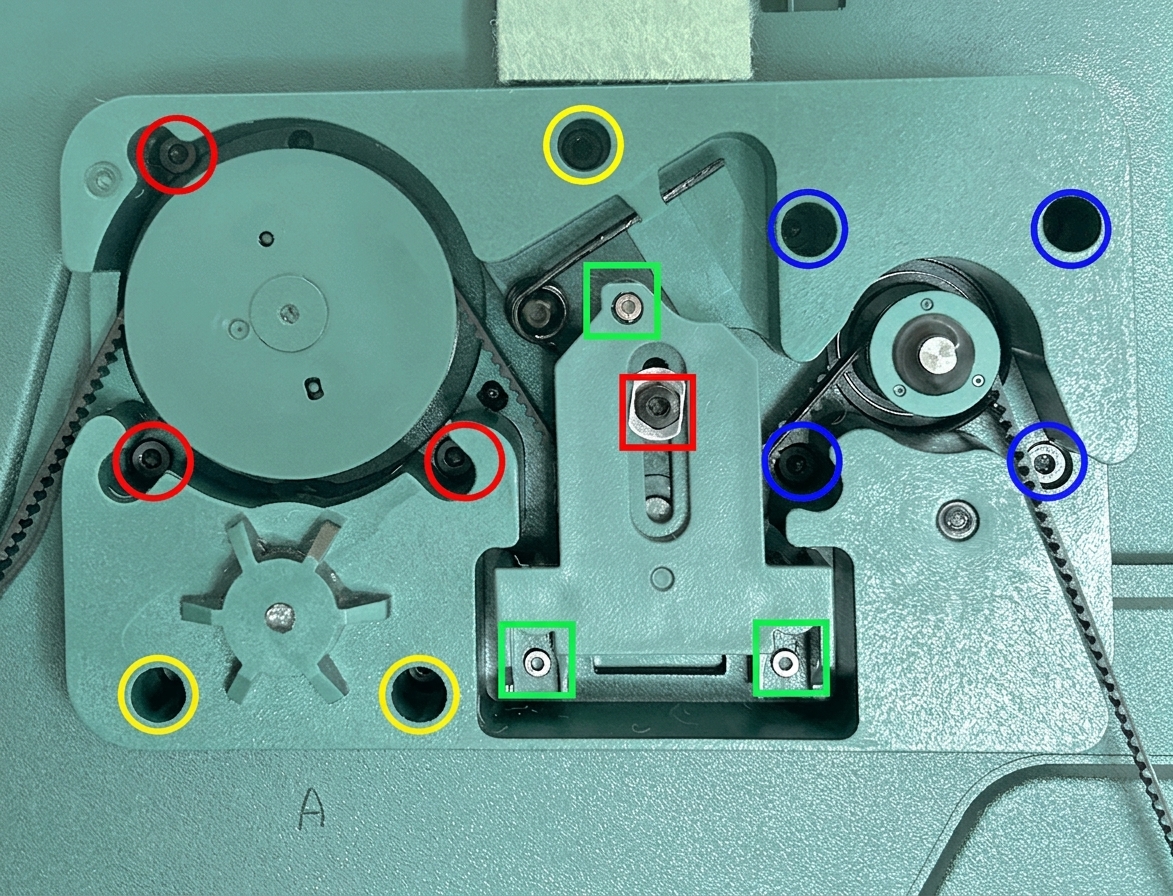

Используя H2.0 прямой ключ, удалите нижние фиксирующие винты для конкретной шестерни Z-оси, которую вы заменяете (красные круги).
См. Замена H2D шестерни Z-оси/Шестерня Z-оси/Трубка натяжения Z-оси для шагов по удалению трубки натяжения Z-оси. Используйте H1.5 прямой ключ, чтобы удалить его три винта (зеленый прямоугольник) и один винт трубки натяжения Z-оси (красный прямоугольник).
Используя H2.0 прямой ключ, слегка раскрутите четыре фиксирующих винта Z-мотора (синие круги).
Используя H2.0 прямой ключ, слегка раскрутите соответствующие нижние фиксирующие винты (желтые круги).
- Поскольку шестерня направления является шестеренчатым фиттингом, вытягивая винт направления прямо вверх, можно поднять шестерню направления и ее верхнюю клеевую точку вместе. Рекомендуется два человека для этого шага:
Персона 1: Снизу через отверстие шестерни направления, слегка придерживая конец шестерни направления с помощью отвертки, чтобы она не поднялась.
Персона 2: Изнутри камеры держите винт направления крепко и толкайте вверх, чтобы постепенно разделить базу винта направления от шестерни направления.
Когда база винта направления слегка поднимается и вы слышите слабый «клик» (нормальный звук, когда выделяются местоположения), и вы чувствуете небольшую щель между шестерней направления и ее опорой, начинайте вытягивать винт направления, чтобы он постепенно отсоединился от винта направления. Наклоняйте винт направления медленно и стабильно, пока винт направления не будет полностью удален.
Вариант: Удаление винта направления (только если заменить или поврежден)
Если винт направления не поврежден, мы не рекомендуем удалять или заменять его в одиночку. Если вы должны, продолжайте:
- После удаления винта направления, пожалуйста, найдите винт направления (местоположение показано ниже).
- Используя H2.0 L-образный ключ, чтобы слегка раскрутить винт с малыми оборотами в тесном пространстве. В верхней части шестерни Z-оси три фиксирующие винта.
**Примечание:** Эти верхние винты используют красные-шестеренчатые винты. Первое удаление может потребовать дополнительного крутящего момента, чтобы разрушить шестеренчатый винт. Удерживайте вставленный ключ, чтобы избежать выкручивания или скольжения, которые могут повредить детали.
Установка задней шестерни Z-оси
Вариант: Предварительная установка винта направления в отверстие местоположения тепловой плиты (только если заменить или поврежден)
Чтобы избежать фиксации винта направления к винту направления сначала—что затруднит позднюю выравнивание между тепловой плитой и винтом направления—рекомендуется предварительно установить винт направления в отверстие местоположения тепловой плиты. Этот шаг предназначен только для позиционирования, а не для окончательного затягивания.
Примечание: Если вы полностью затянете винт направления на этом этапе, любое смещение может привести к неравномерному нагружению винта направления во время сборки и может привести к его изгибу.
- Подтвердите ориентацию винта направления, как показано ниже.
Установите винт направления в отверстие местоположения тепловой плиты.
Используйте красные-шестеренчатые винты, чтобы закрепить его на месте. Не затягивайте полностью, чтобы вы могли тонко настроить позже.
Центрирование: удостоверьтесь, что отверстие винта направления совпадает с отверстием тепловой плиты для винта направления, чтобы винт направления проходил без трения.
Шаг 2. Установите нижнюю посадочную площадку винтового механизма
Затяните винты крепления основной платы с помощью H2.0 прямого шестигранного ключа
См. H2D Z Belt/Z Belt Timing Pulley/Z-Axis Tensioner, и установите три натяжителя (зеленые коробки) и один штифт натяжителя Z (красная коробка).
Используя H2.0 прямой шестигранный ключ, закрепите четыре винта крепления мотора Z-оси (синие круги).
Если вы заменили винт натяжителя, еще раз проверьте, чтобы отверстие винта натяжителя было идеально совпадало с отверстием в отверстии в платформе. Когда винт натяжителя выровненный, затяните три винта крепления винта натяжителя в последовательности (красные круги).
Шаг 3. Установите заднюю панель

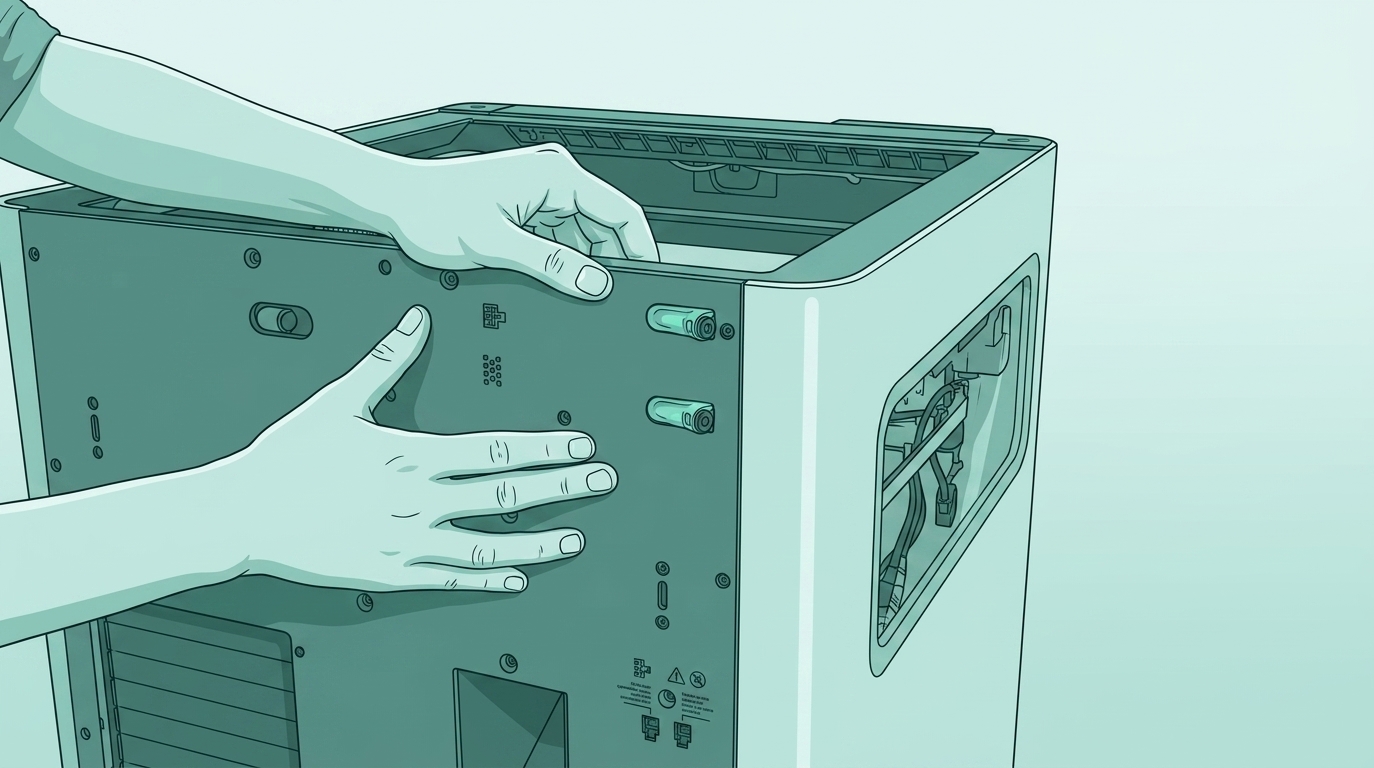

- Вставьте заднюю панель под углом в нижнюю часть принтера.
Используя H2.0 шестигранный ключ, затяните 11 винтов (означенных красным кругом, ST3×6).
Используя H2.0 шестигранный ключ, затяните 12 винтов (означенных зеленой прямоугольной коробкой, BT3×8).
- Выровняйте внешнюю базу шестерни с отверстиями на задней части принтера, затем используйте H2.0 шестигранный ключ, чтобы затянуть два винта крепления (означенных красным кругом).
Установка шестерни Z-оси

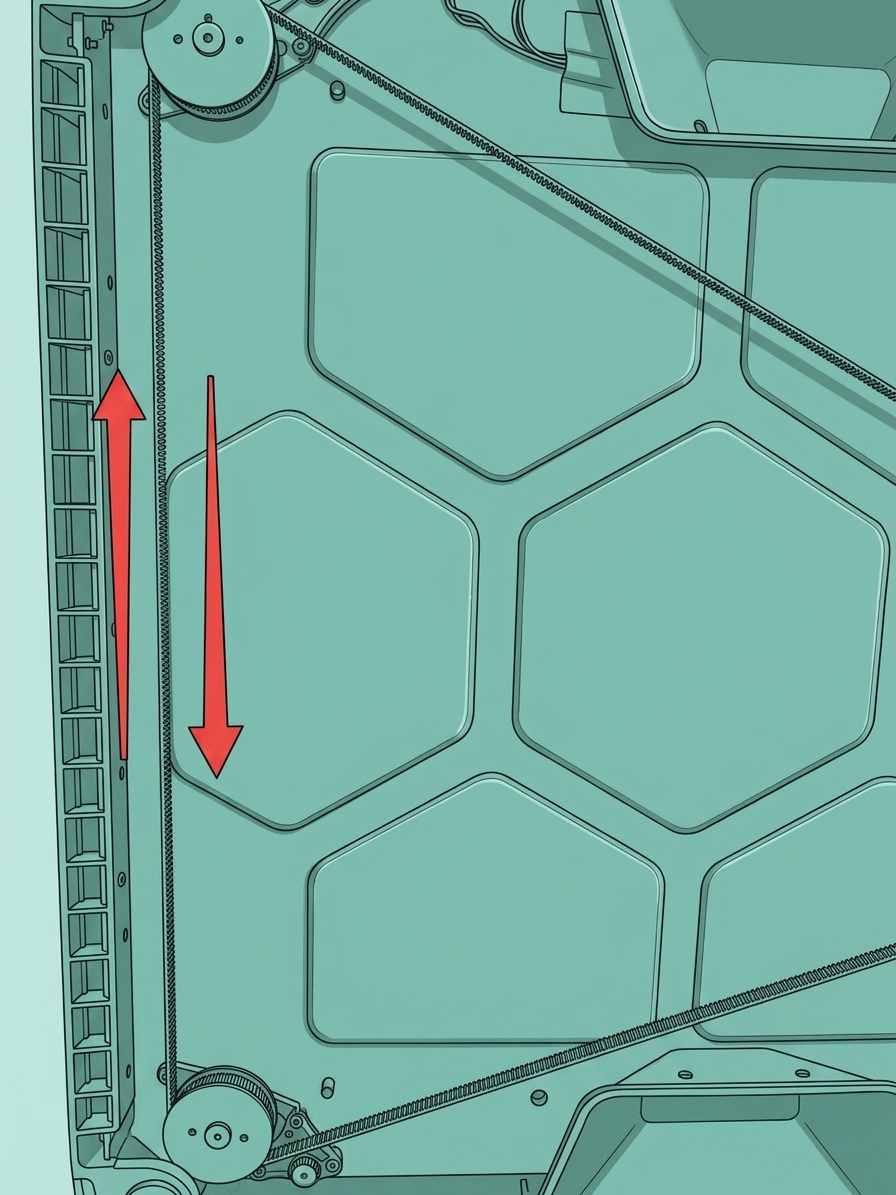

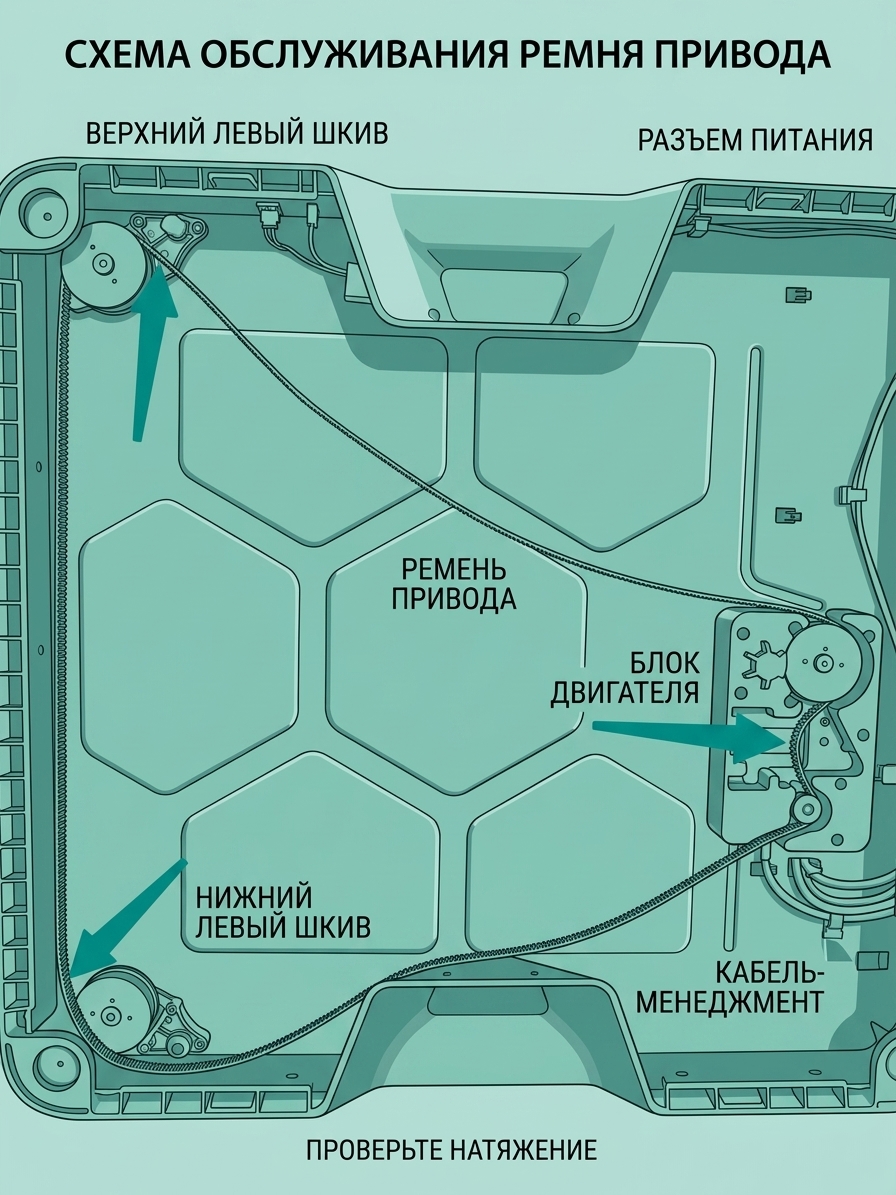

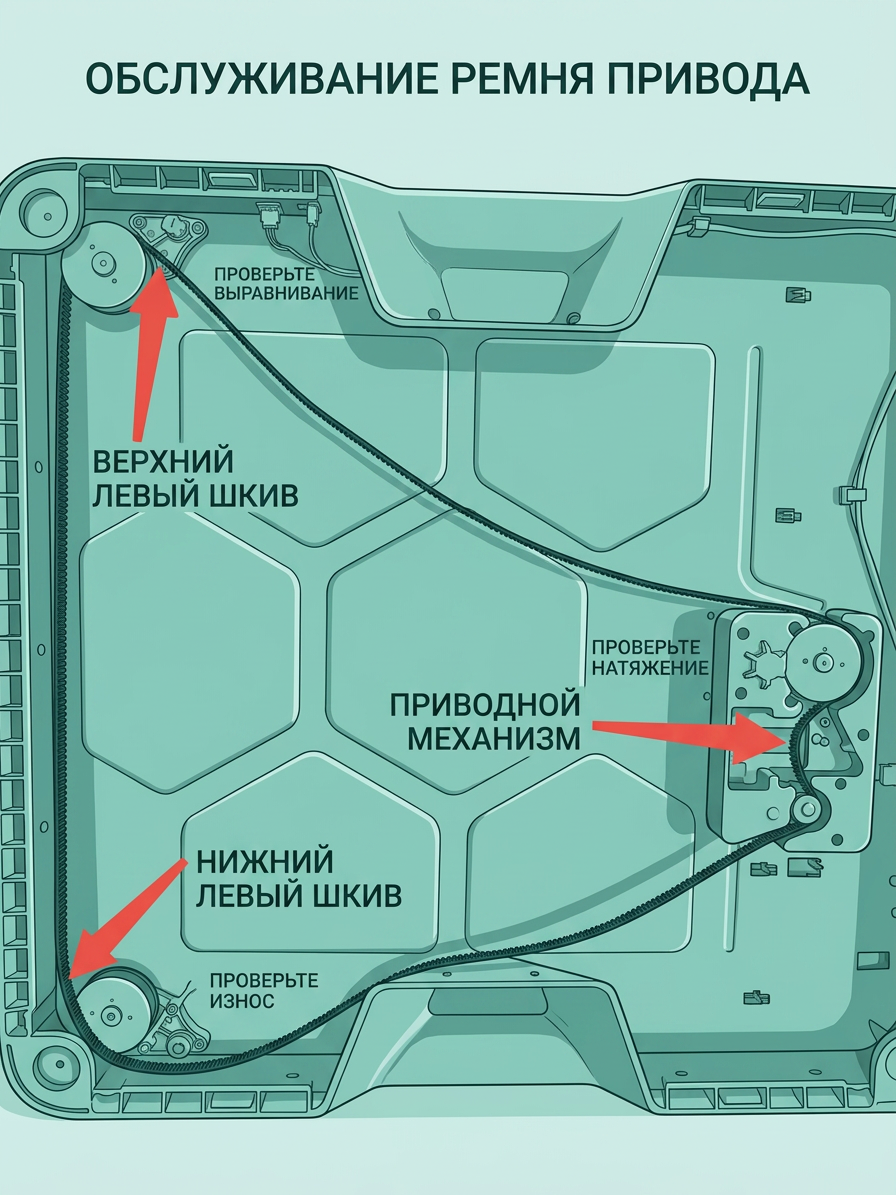

См. рисунок ниже, чтобы проложить новую шестерню Z-оси вокруг трех синхронных шестерен и мотора Z-оси, и установите ее на принтер. С зубчатой стороной шестерни должна соприкасаться с синхронными шестернями.

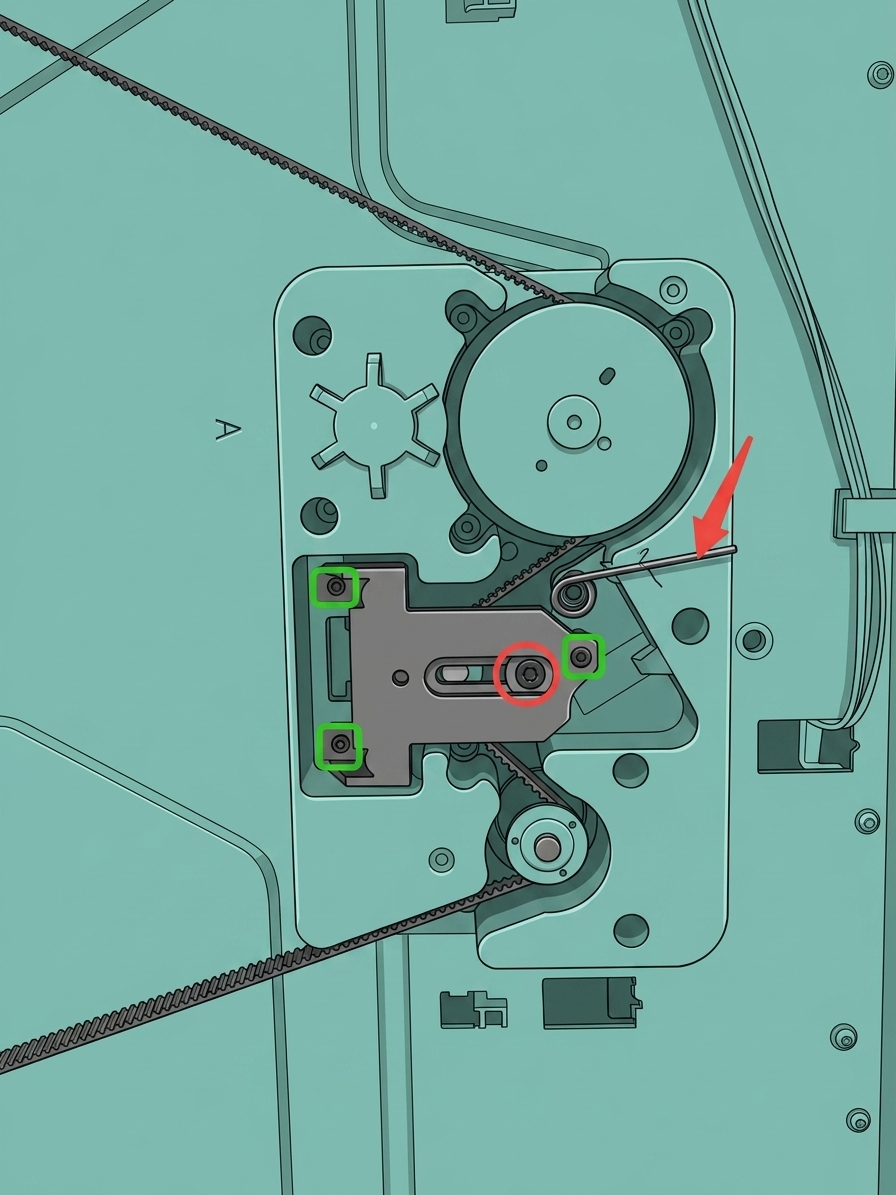

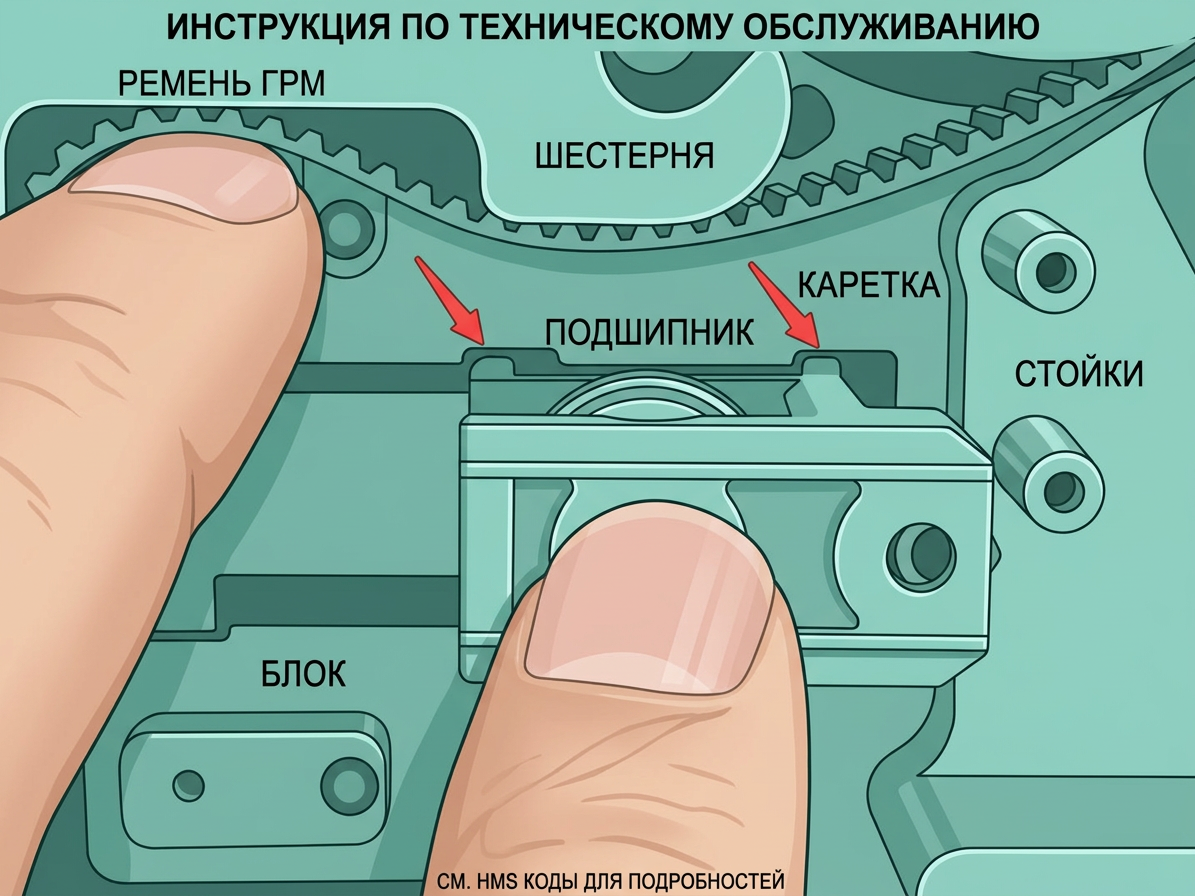

Перед установкой убедитесь, что винт натяжителя Z-оси установлен на шестерне натяжителя Z-оси, затем см. рисунок ниже, чтобы установить шестерню натяжителя Z-оси в соответствующую позицию. Во время установки обратите внимание, что петля шестерни натяжителя Z-оси должна быть выровнена с вырезом на платформе; затем установите на шестерне натяжителя Z-оси пружину, затем закрепите короткую часть на шестерне натяжителя Z-оси, а затем закрепите длинную часть на петле в нижней части принтера.
Затем установите обратно шестерню натяжителя Z-оси, используйте H1.5 шестигранный ключ, чтобы затянуть три винта крепления шестерни натяжителя Z-оси (означенных зеленой коробкой, BT2x5), затем используйте H2.0 шестигранный ключ, чтобы затянуть винт натяжителя Z-оси (означенный красным кругом, M3x6; не затягивайте его полностью, этот винт будет затянут после натяжения шестерни в Шаге 5).
Примечание:

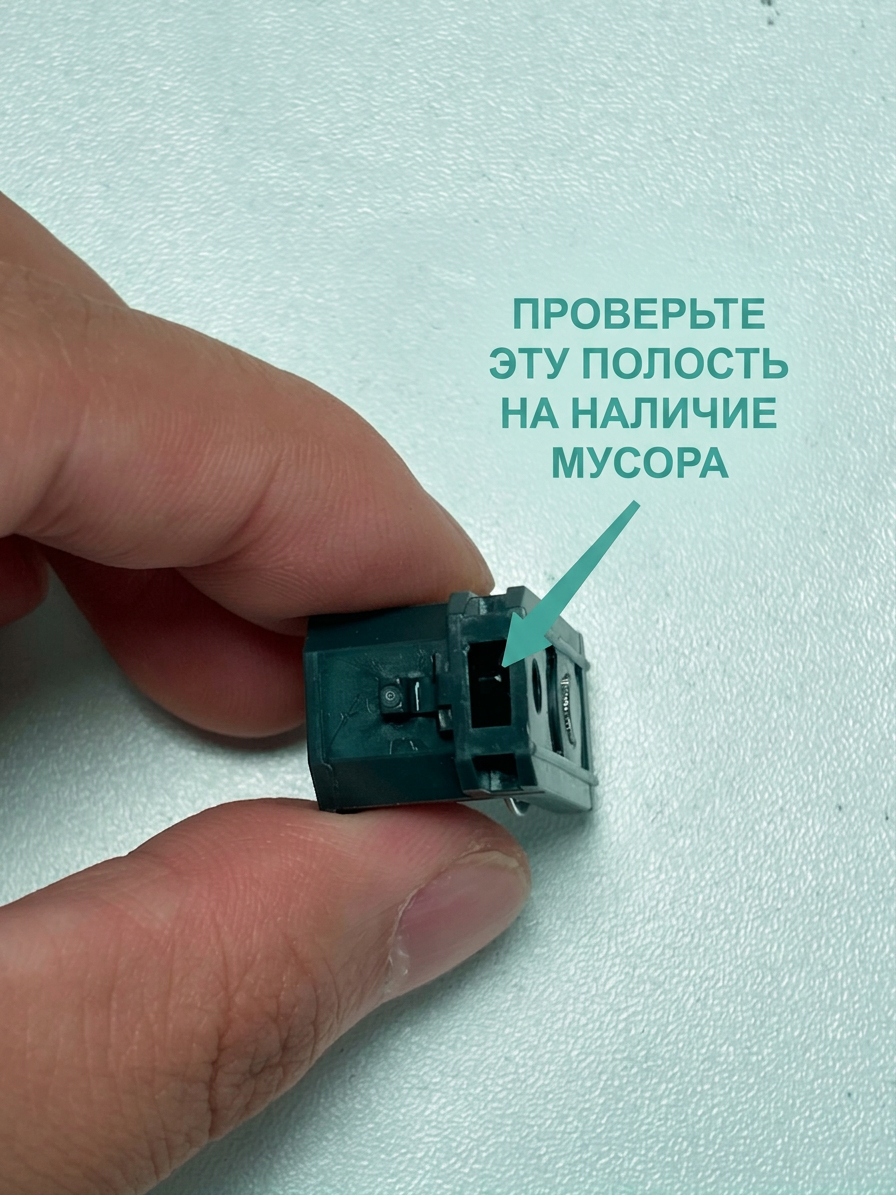

- Перед установкой пружины проверьте, не застрял ли короткий конец на передней части шестерни натяжителя Z-оси;
- Также проверьте, не застрял ли пружина на штоке, и при необходимости возвращайте ее обратно. При возвращении пружины в шток внутри шестерни натяжителя Z-оси может выпасть винт из-за вибрации. Вы можете использовать небольшую часть ПТФ-канала (или другой предмет) для блокировки винта, чтобы он не выпал.
Используя H2.0 шестигранный ключ, снимите четыре винта (M3x35x8), крепящих тепловую платформу.
| | |
|---|
Проведите шестерню Z-оси вперед-назад вручную несколько раз, чтобы убедиться, что она перемещается гладко, затем используйте H2.0 шестигранный ключ, чтобы затянуть винт натяжителя Z-оси (M3x6).
После затяжки установите принтер на устойчивую поверхность, а затем установите верхнюю стеклянную крышку.
Поскольку принтер относительно тяжелый, рекомендуется использовать двух человек при его установке, чтобы избежать повреждения из-за неправильного обращения.
Как проверить, что все работает
Подключите принтер и включите его.
Нажмите «Homing», чтобы проверить, может ли принтер правильно домениться.
