Руководство по замене натяжителя оси Z для A2L

Примечание: На этой странице в качестве примера используется принтер H2D. Шаги замены полностью идентичны для H2S и H2C.

Z-ремень / Зубчатое колесо Z-ремня / Натяжитель оси Z

Z-ремень представляет собой замкнутый ремень, установленный внизу принтера, длиной 1444 мм и шириной 6 мм. Он соединяет Z-мотор и зубчатое колесо Z-ремня, приводя нагреваемый стол в движение по оси Z.

Запасные части для Z-ремня включают:

1. Z-ремень × 1

2. Зубчатое колесо Z-ремня × 1

3. Крышка зубчатого колеса Z-ремня × 1

4. Винт M3x6 (используется для крепления крышки зубчатого колеса Z-ремня к зубчатому колесу Z-ремня) × 1

5. Винт M3x35 (используется для фиксации нагреваемого стола) × 4

Запасные части для узла натяжителя оси Z включают:

1. Натяжитель оси Z (включает гайку) × 1

2. Крышка натяжителя оси Z × 1

3. Пружина кручения × 1

4. Серебряный винт (используется для крепления крышки натяжителя оси Z) × 3

5. Черный винт (используется для фиксации натяжителя оси Z) × 1

Когда использовать

• Износ Z-ремня

• Разрыв Z-ремня

• Повреждение зубчатого колеса Z-ремня

Необходимые инструменты и материалы

1. Новые запасные части Z-ремня

2. Шестигранный ключ H2.0

3. Шестигранный ключ H1.5

Спецификации и количество винтов, используемых при замене Z-мотора H2D (рекомендуется правильно сохранить снятые винты, чтобы избежать потери):

Спецификация	Изображение	Назначение	Положение		Количество
M3x6		Фиксация слайдера натяжителя оси Z			1
M3x6 (диаметр гайки 10 мм)		Фиксация крышки зубчатого колеса Z-ремня			1
M3x35x8		Фиксация слайдера оси Z			4

Предупреждение о безопасности

ВАЖНО!

Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работу с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.

Во время технического обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.

Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству мы рекомендуем оставить технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Снятие Z-ремня / зубчатого колеса Z-ремня

Шаг 1: Очистка основания принтера

Удалите любой мусор с основания принтера, особенно остатки вблизи линейного вала.

Шаг 2: Фиксация нагреваемого стола / слайдеров оси Z

• Если ремень / зубчатое колесо исправны:

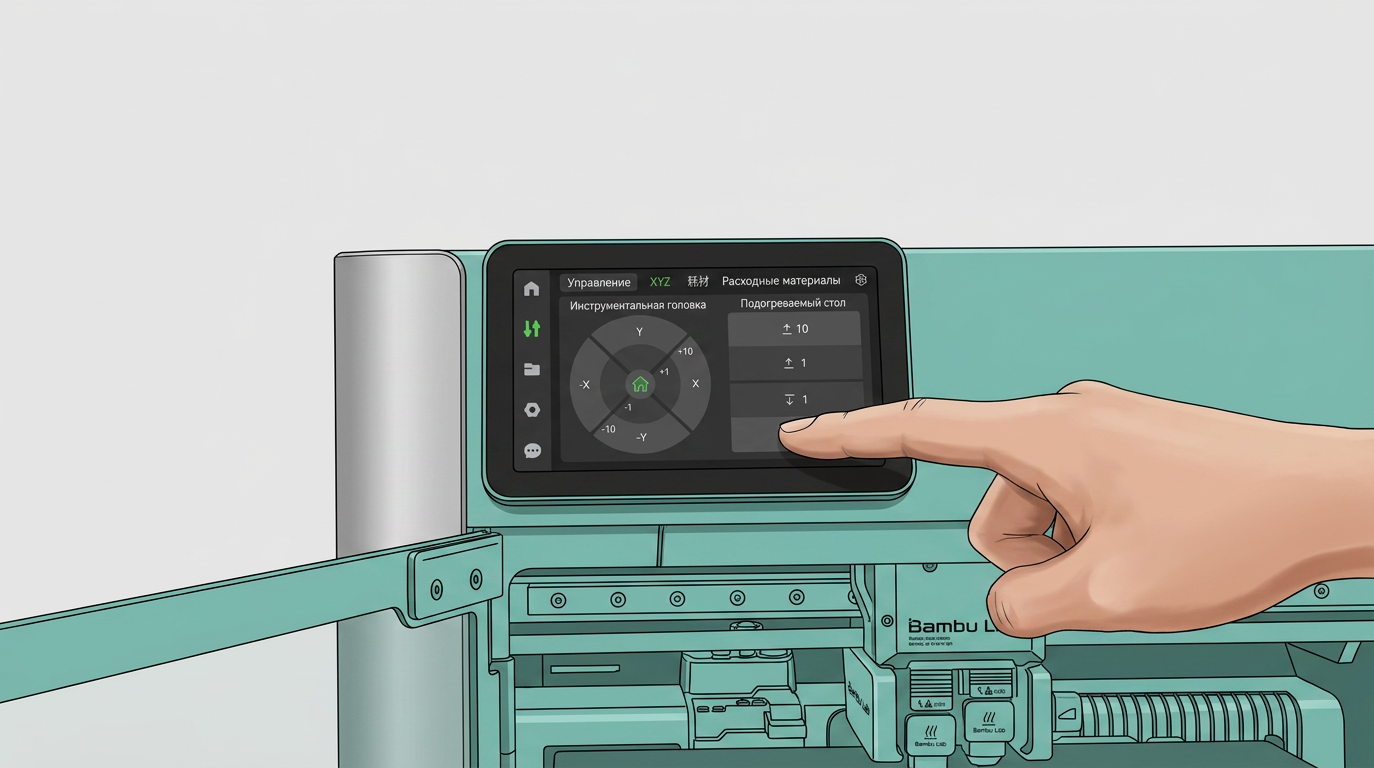

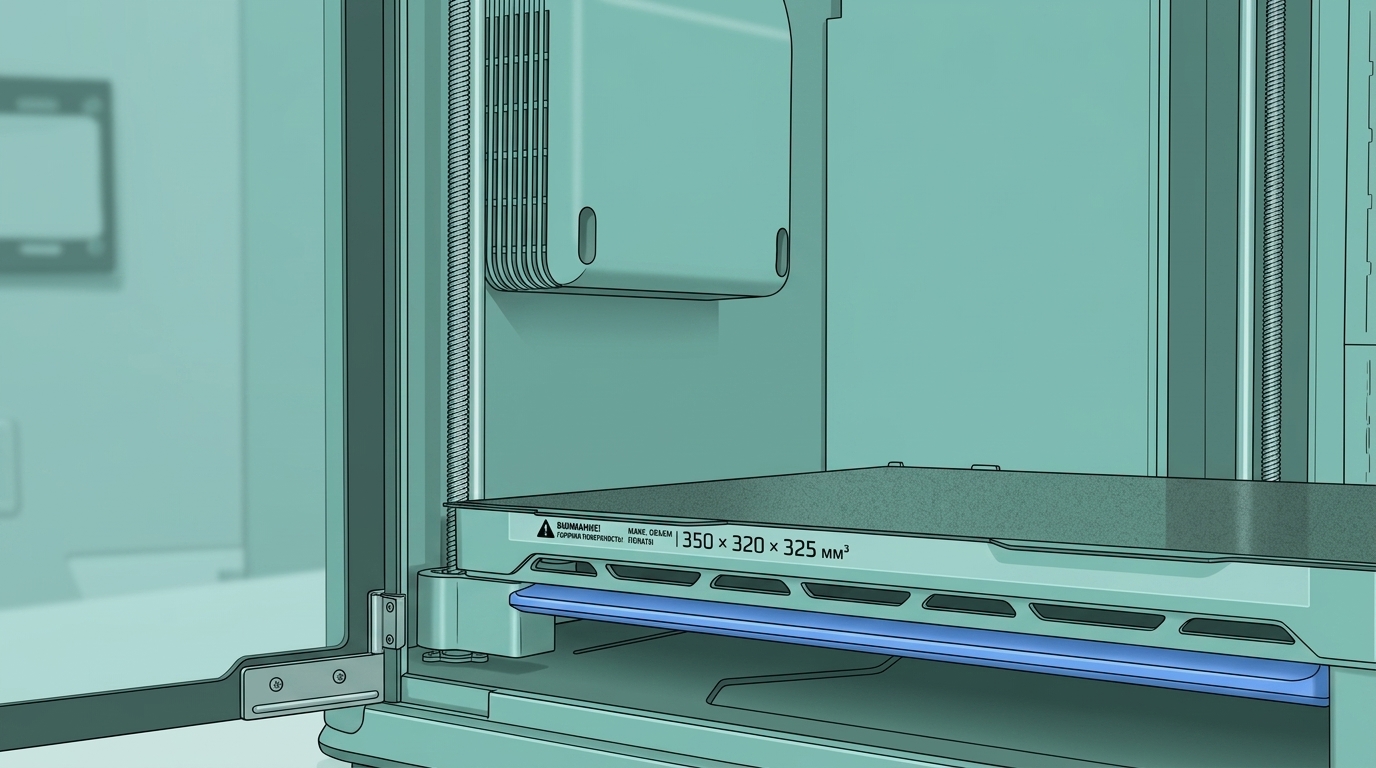

  Управляйте нагреваемым столом через экран и опустите его вниз до основания принтера.

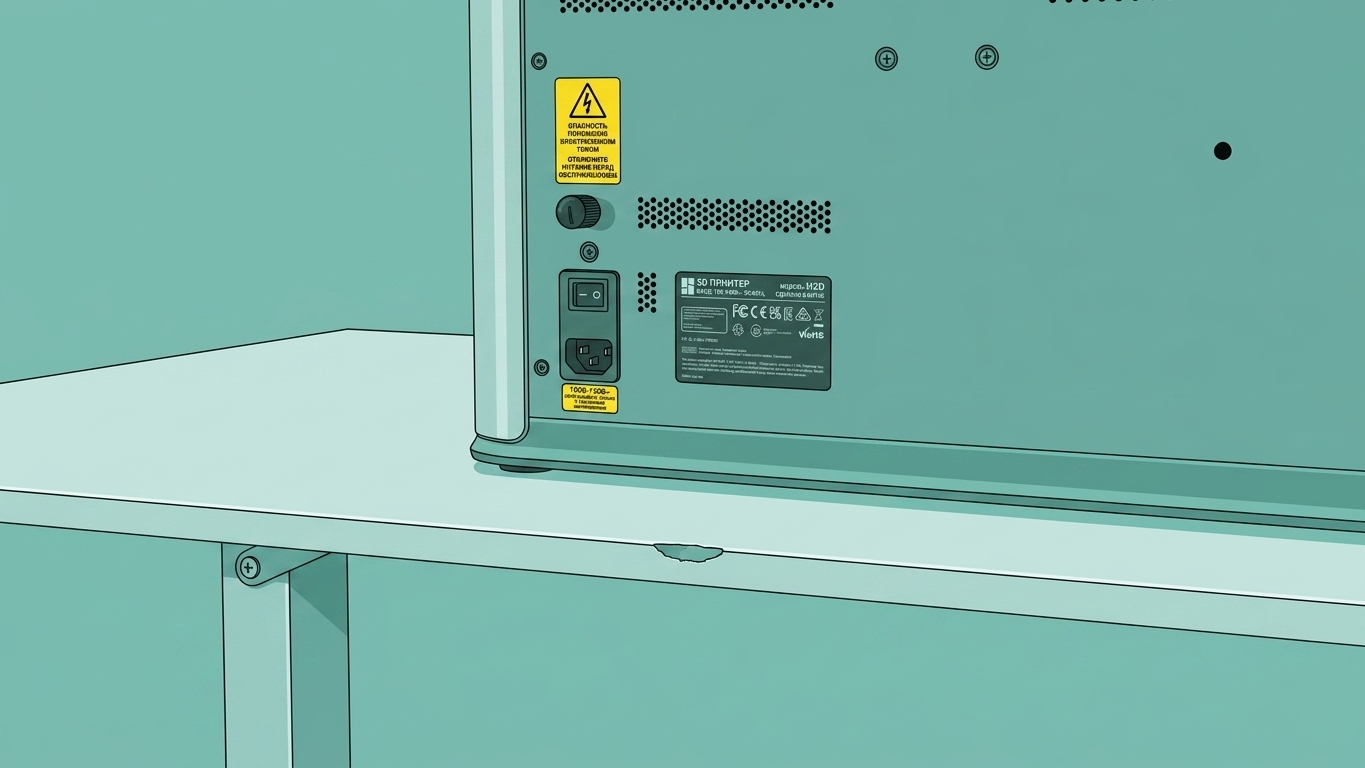

После опускания нагреваемого стола выключите принтер и отключите питание.

• Если ремень / зубчатое колесо неисправны:

1. Выключите принтер, отключите питание, снимите 6 винтов нагреваемого стола и отсоедините нагреваемый стол от слайдеров оси Z. См. инструкцию в этой Вики: Замена узла нагреваемого стола;

2. Наклоните принтер, вручную вращайте зубчатое колесо, чтобы опустить слайдеры оси Z вниз, а затем зафиксируйте слайдеры винтами, как показано ниже.

Примечание: Вращайте зубчатое колесо влево и вправо, чтобы подтвердить направление опускания.

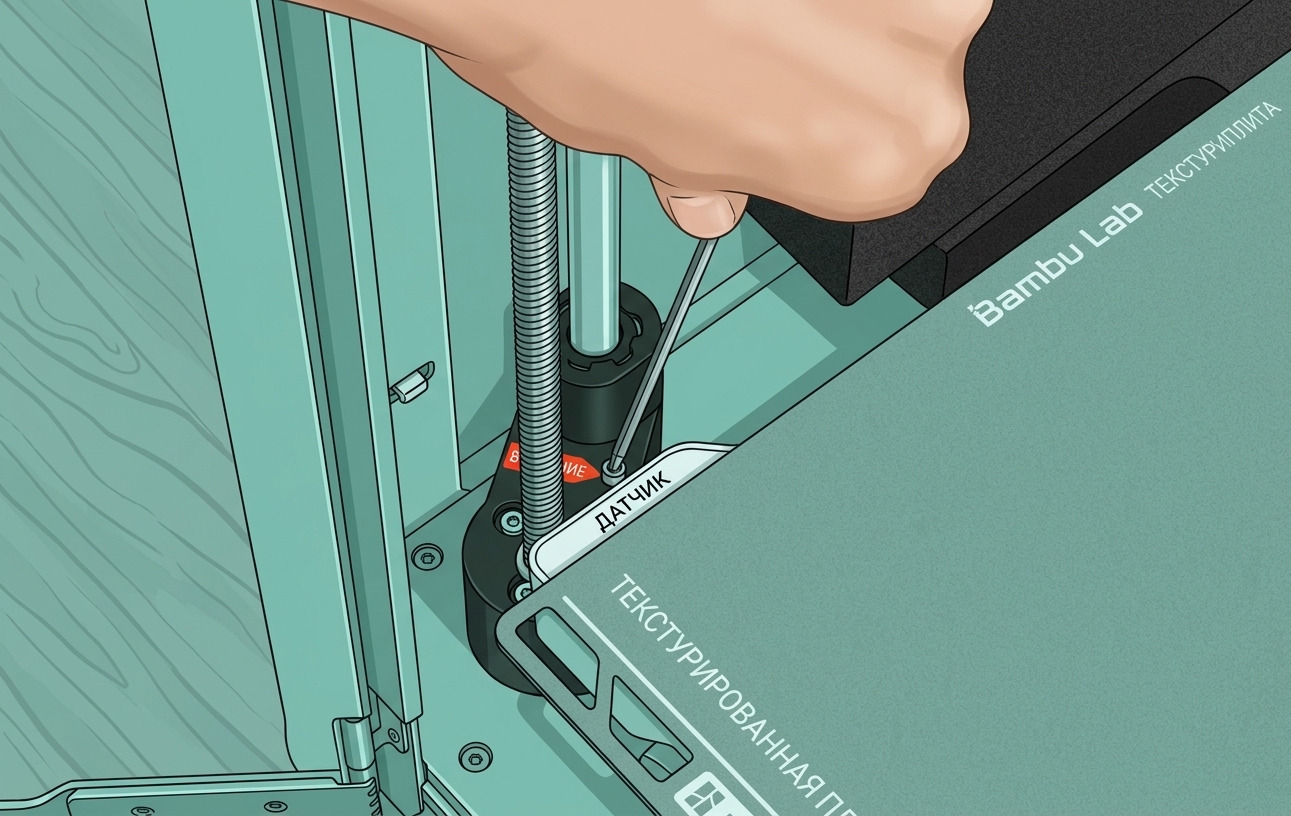

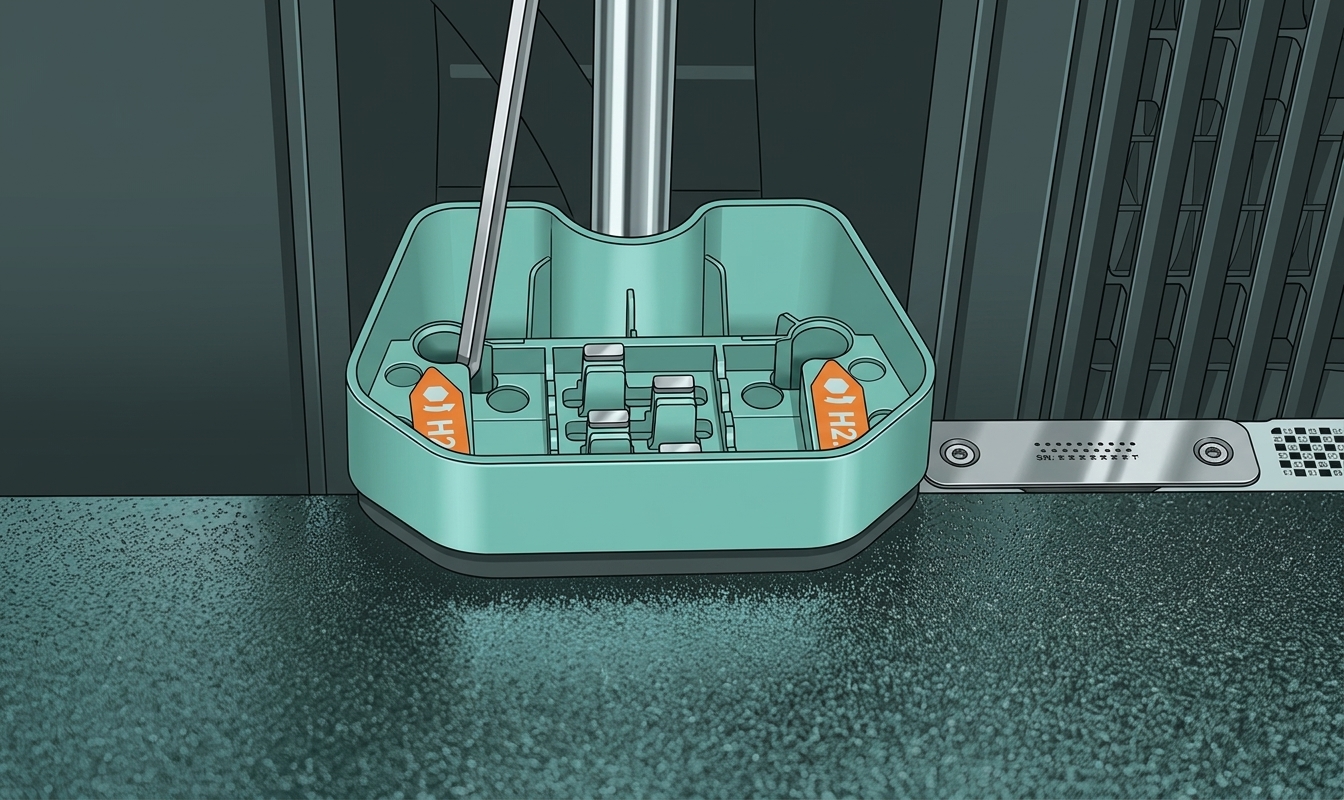

Извлеките кронштейн фиксации оси Z, который изначально фиксировал нагреваемый стол во время транспортировки, вместе с его винтами. Используйте кронштейн и 2 винта для фиксации нагреваемого стола сзади.

Используйте остальные два винта для фиксации нагреваемого стола в передних углах.

glass-cover-plate-and-lay-the-printer-down" class="toc-header">Шаг 3: Снятие стеклянной крышки и укладка принтера на бок

Снимите верхнюю стеклянную крышку и аккуратно уложите принтер на бок на устойчивую поверхность.

Учитывая вес принтера, рекомендуется работать вдвоем, чтобы избежать потенциального повреждения.

Шаг 4: Снятие узла натяжителя оси Z

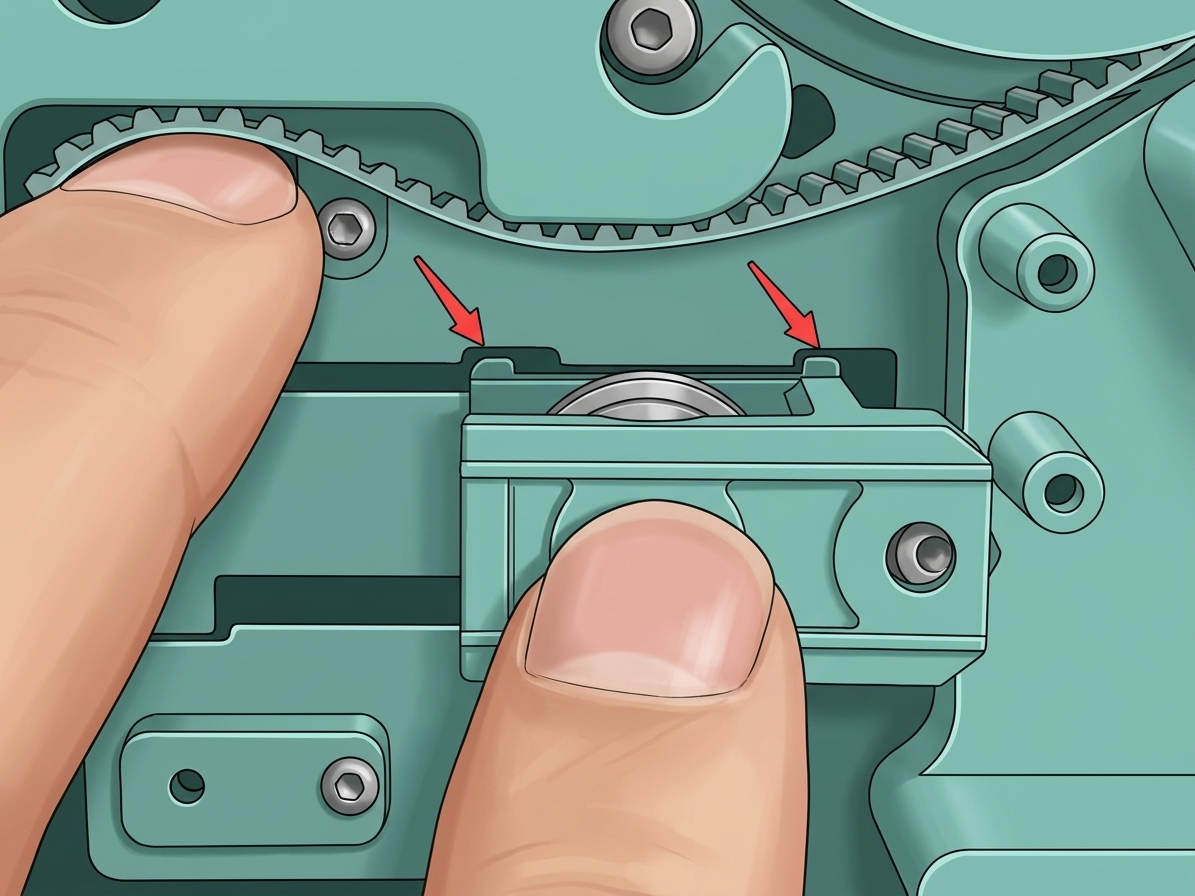

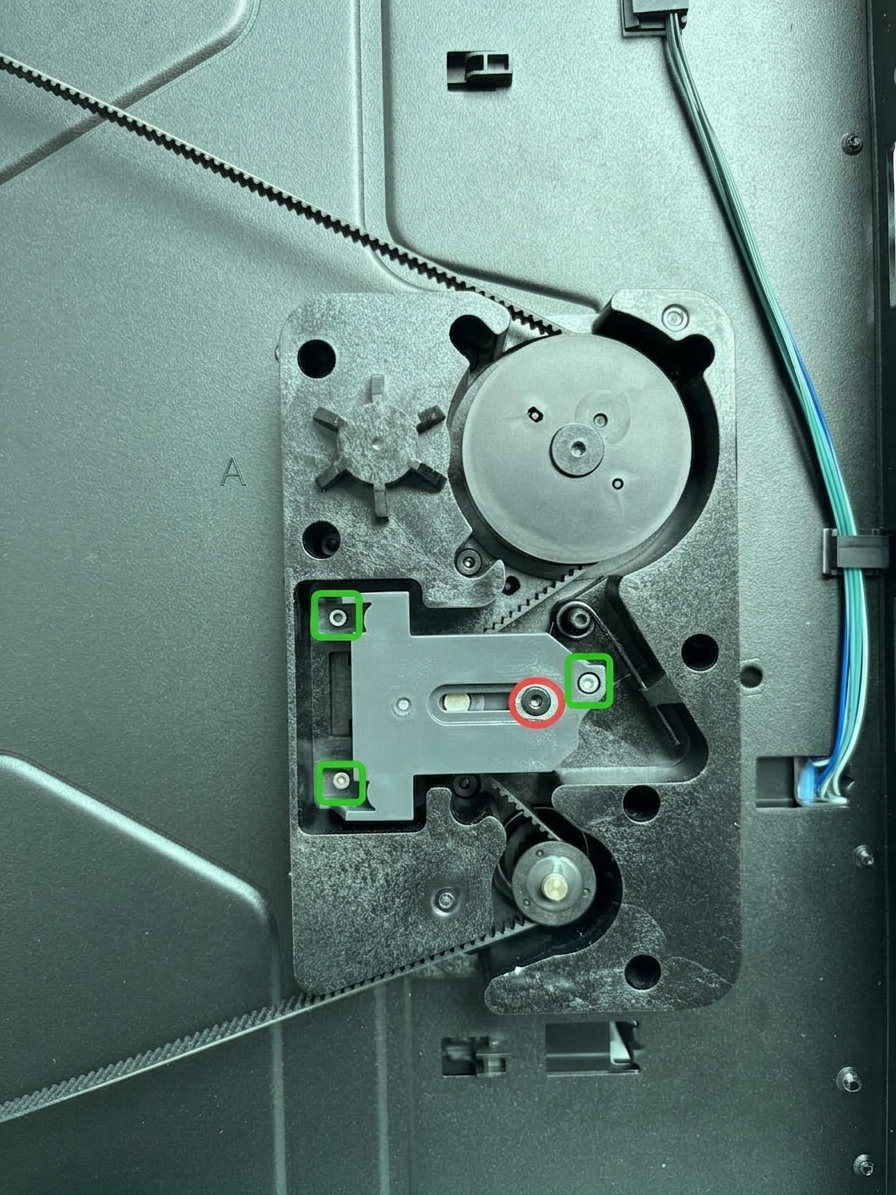

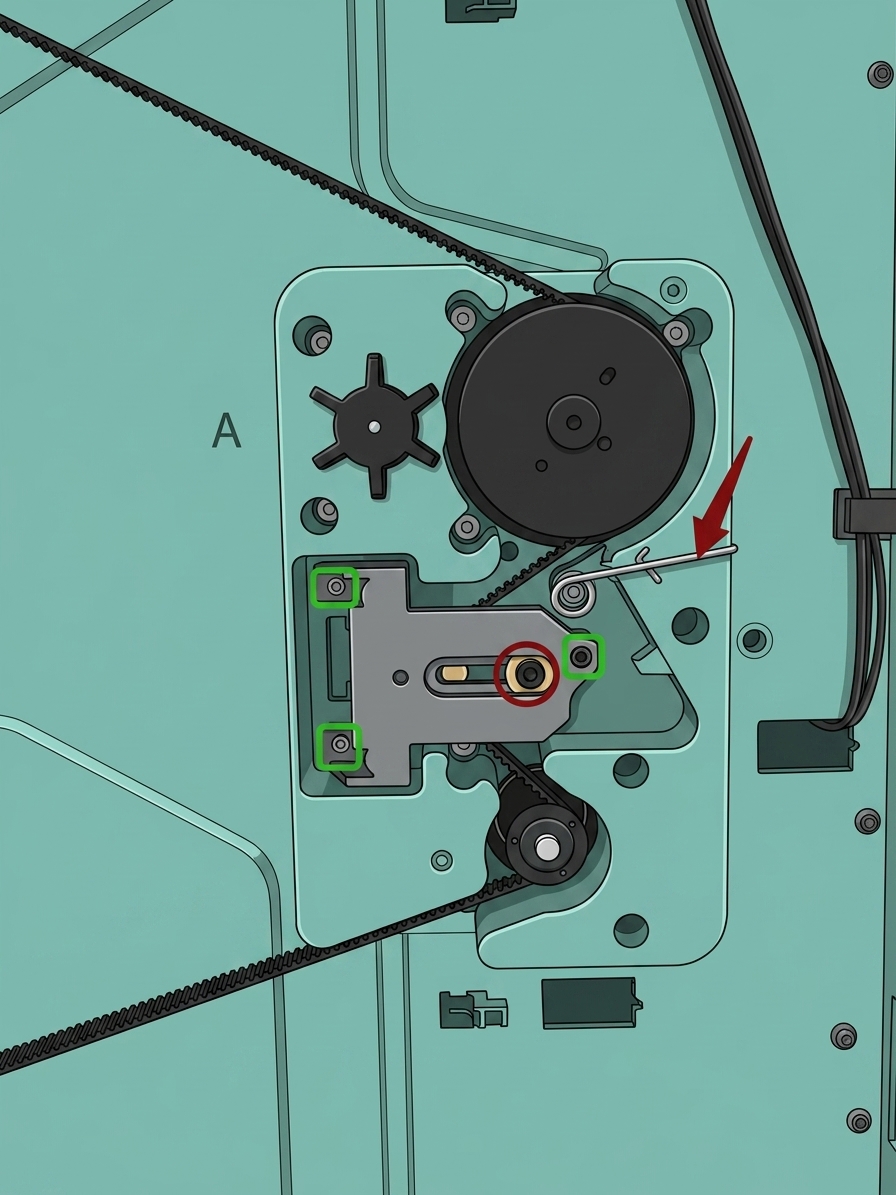

Освободите пружину кручения натяжителя оси Z. Используйте шестигранный ключ H2.0 для удаления винта, отмеченного кружком, и используйте шестигранный ключ H1.5 для удаления 3 винтов, фиксирующих крышку натяжителя оси Z (отмечены зелеными рамками, BT2x5). Снимите крышку натяжителя оси Z и пружину кручения. Толкайте слайдер натяжителя оси Z вперед, пока зажимы на его нижней части не совпадут с пазами на основании принтера (два в верхнем ряду, два в нижнем ряду), затем снимите слайдер.

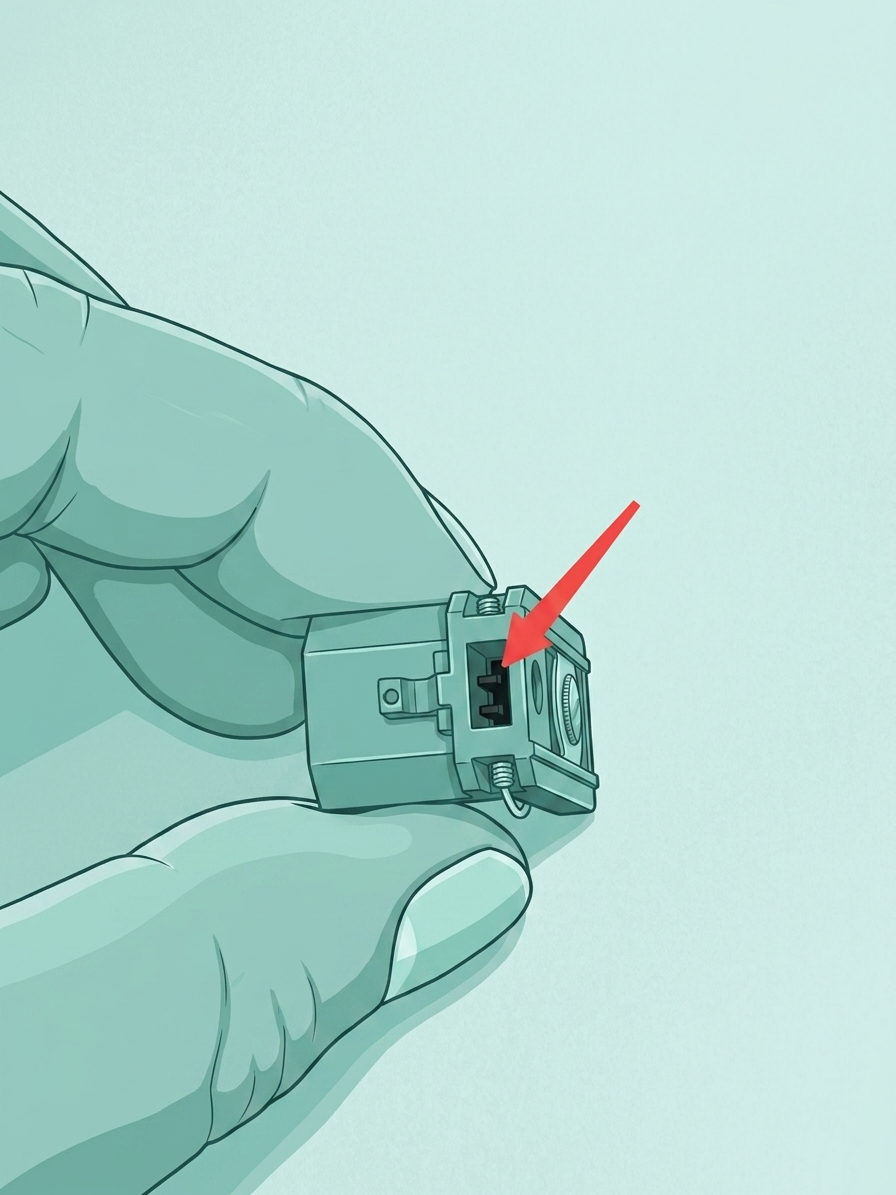

Примечание: Внутри натяжителя оси Z находится гайка. Будьте осторожны, чтобы не потерять ее при снятии натяжителя.

Шаг 5: Снятие Z-ремня (пропустите, если замена Z-ремня не требуется)

Снимите ремень с края зубчатого колеса Z-ремня. Поскольку натяжитель оси Z снят, вы можете напрямую извлечь Z-ремень.

Шаг 6: Снятие зубчатого колеса Z-ремня (пропустите, если замена зубчатого колеса не требуется)

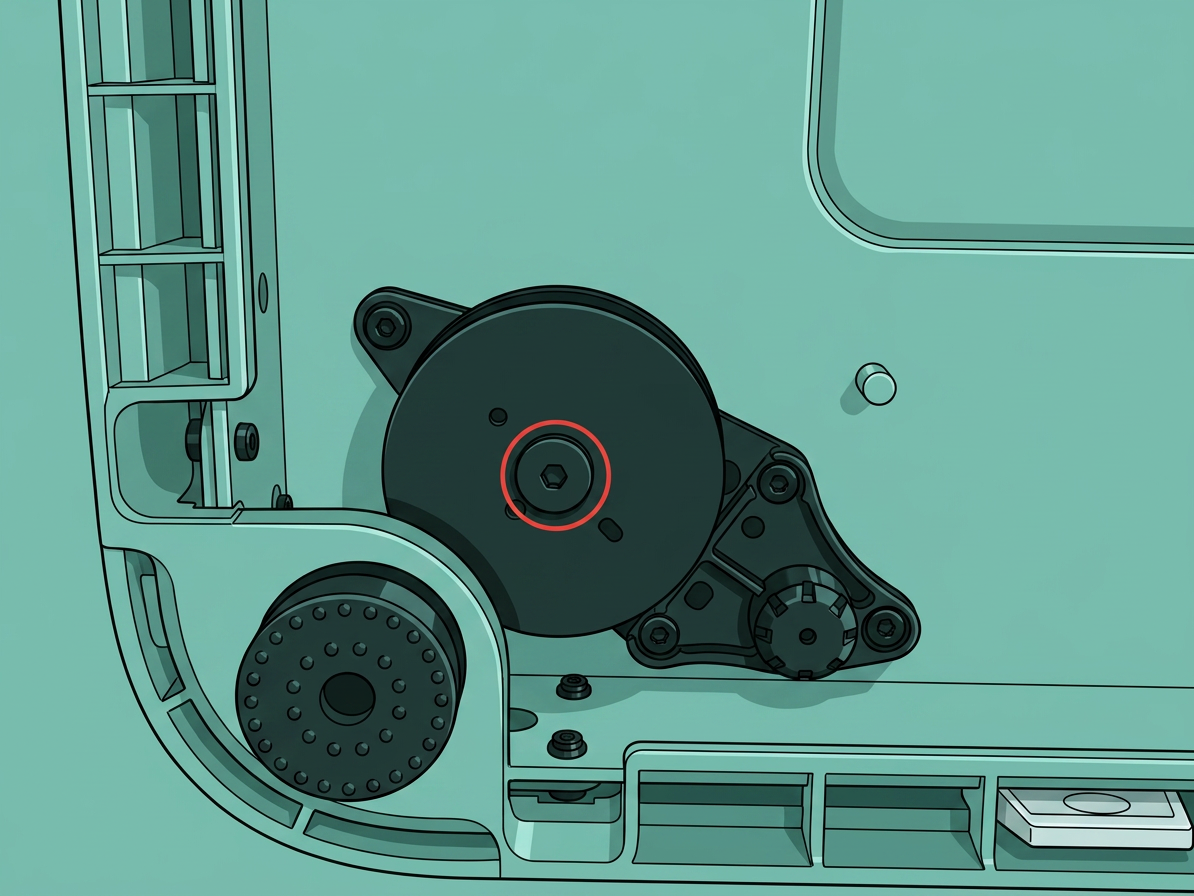

1. Используйте шестигранный ключ H2.0 для удаления винта крепления крышки зубчатого колеса Z-ремня (M3x6, диаметр 10 мм), затем снимите крышку и винт.

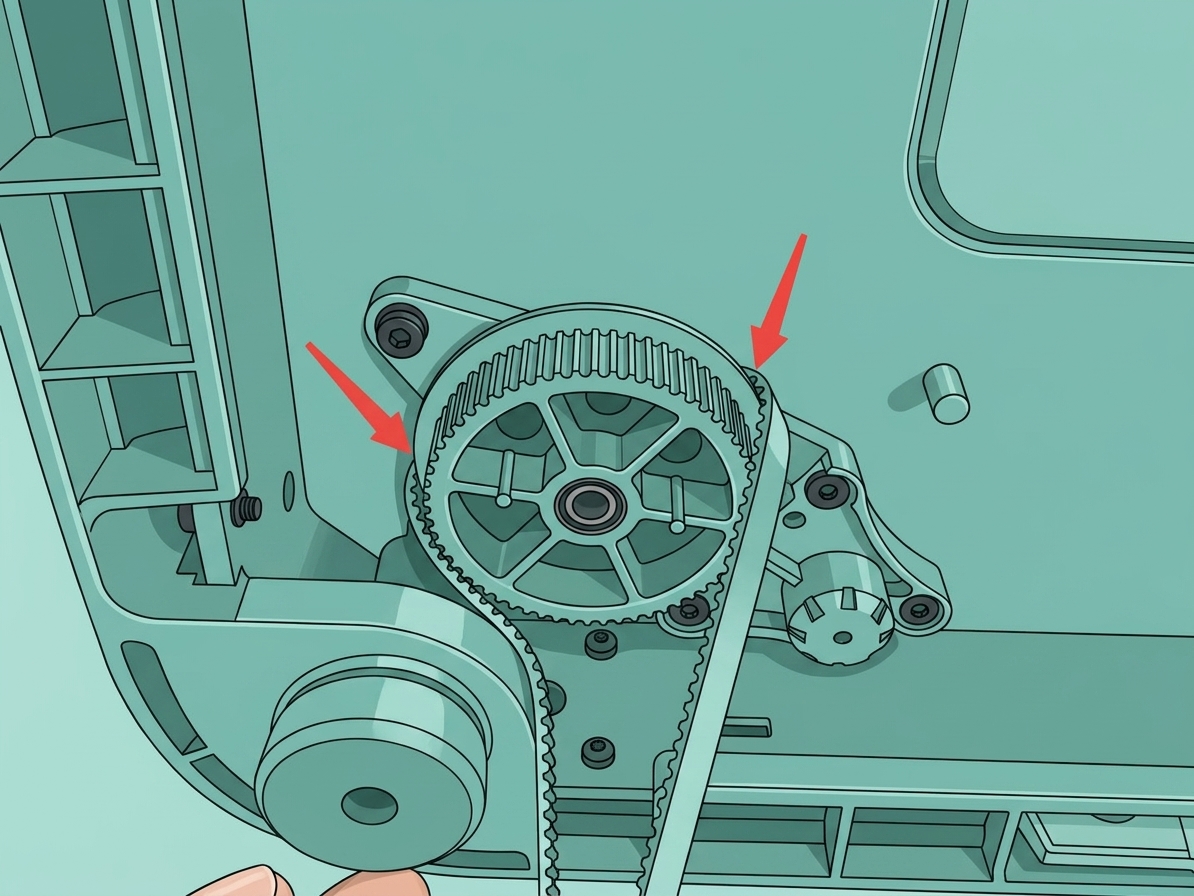

2. Проденьте старый Z-ремень под зубчатое колесо Z-ремня, возьмите оба конца ремня и потяните, чтобы снять зубчатое колесо.

Держите ремень ближе к центру колеса, чтобы избежать проскальзывания при натяжении.

Установка Z-ремня / зубчатого колеса Z-ремня / натяжителя оси Z

Шаг 1: Установка зубчатого колеса Z-ремня (пропустите, если не снималось)

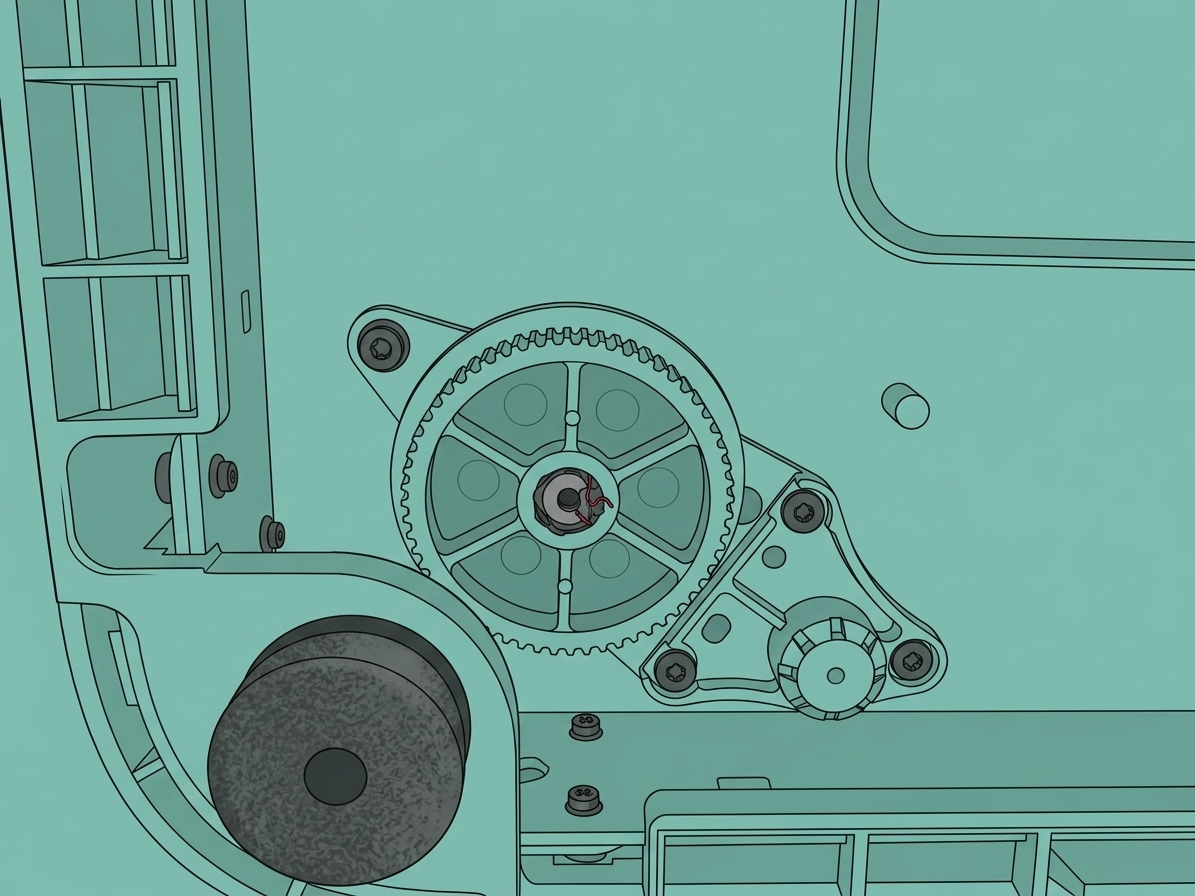

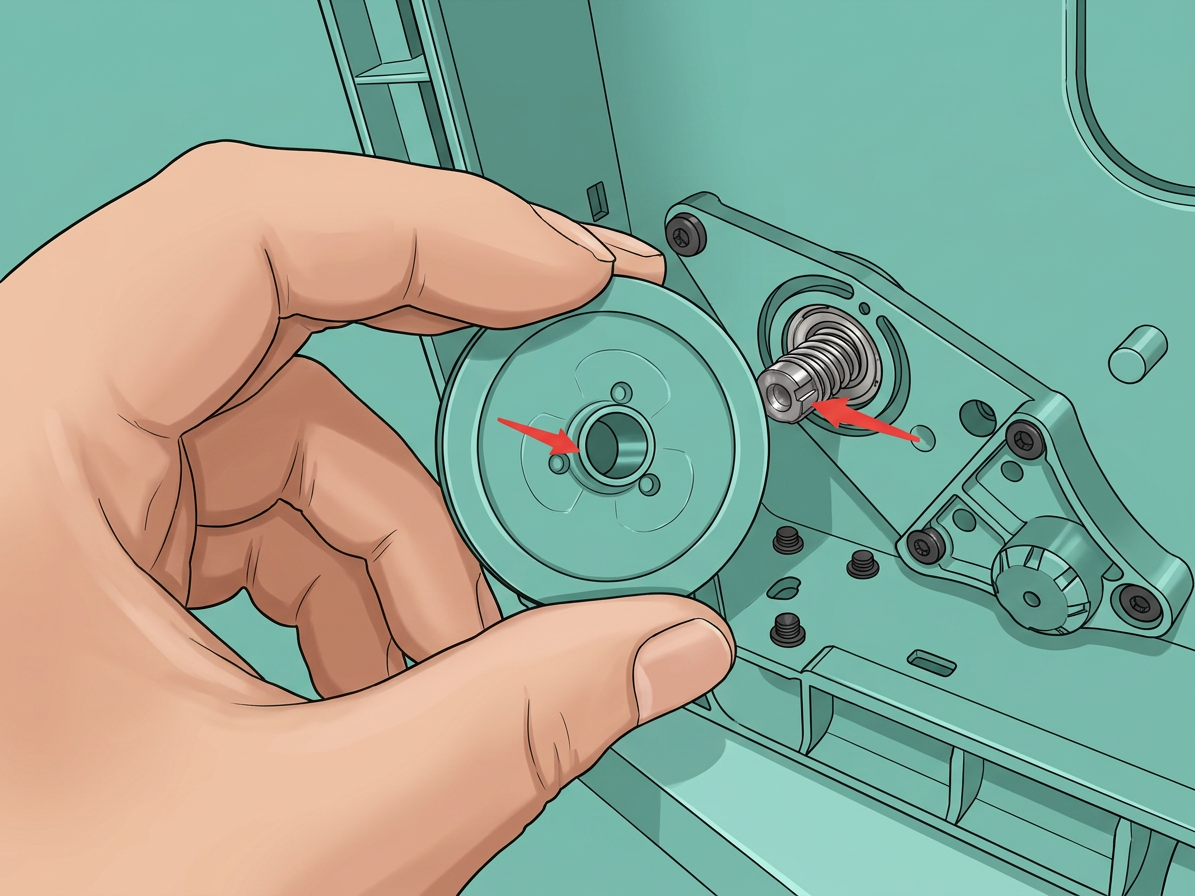

1. Совместите плоскую сторону внутри нового зубчатого колеса Z-ремня с плоской стороной внизу винта, затем установите зубчатое колесо на винт.

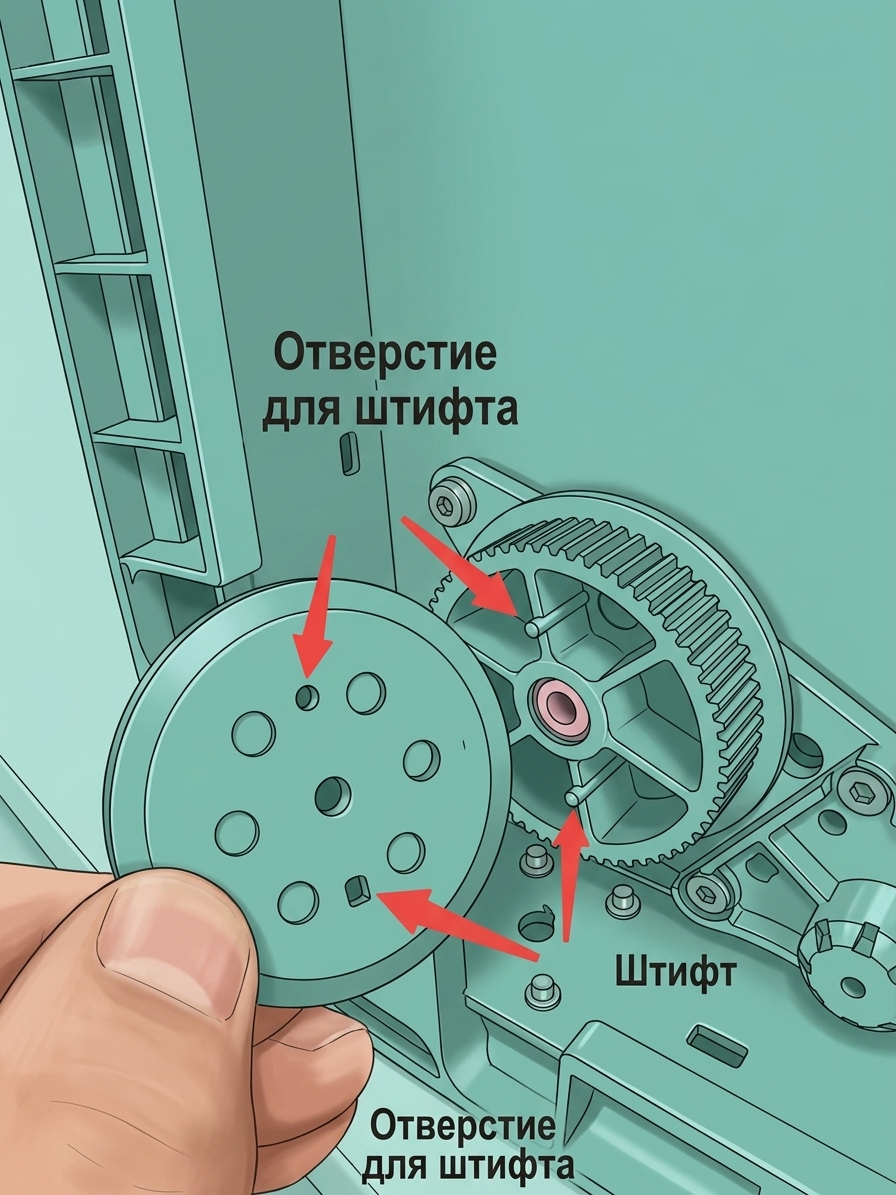

2. Совместите два маленьких отверстия на крышке зубчатого колеса Z-ремня с выступами на колесе, защелкните его на месте и закрепите винтом (M3x6, 10 мм).

Шаг 2: Установка Z-ремня (пропустите, если не снимался)

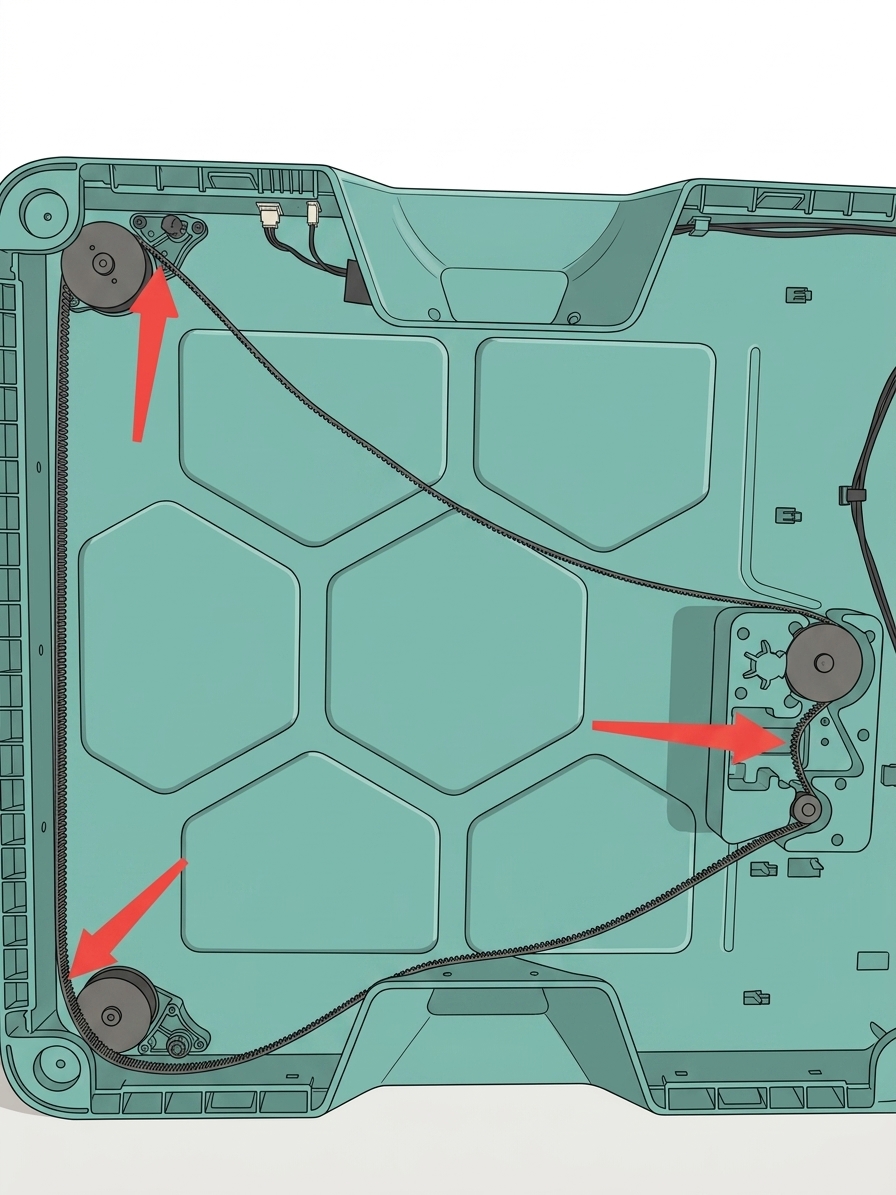

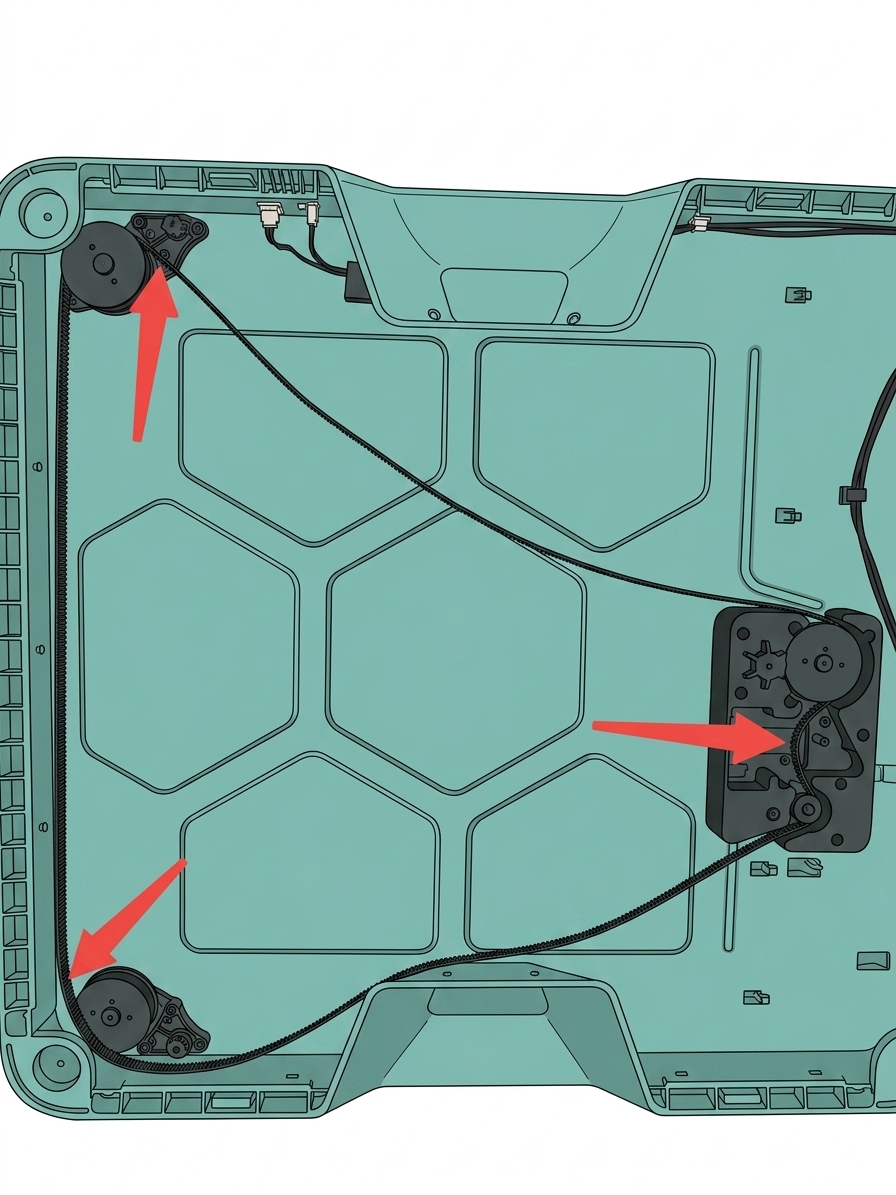

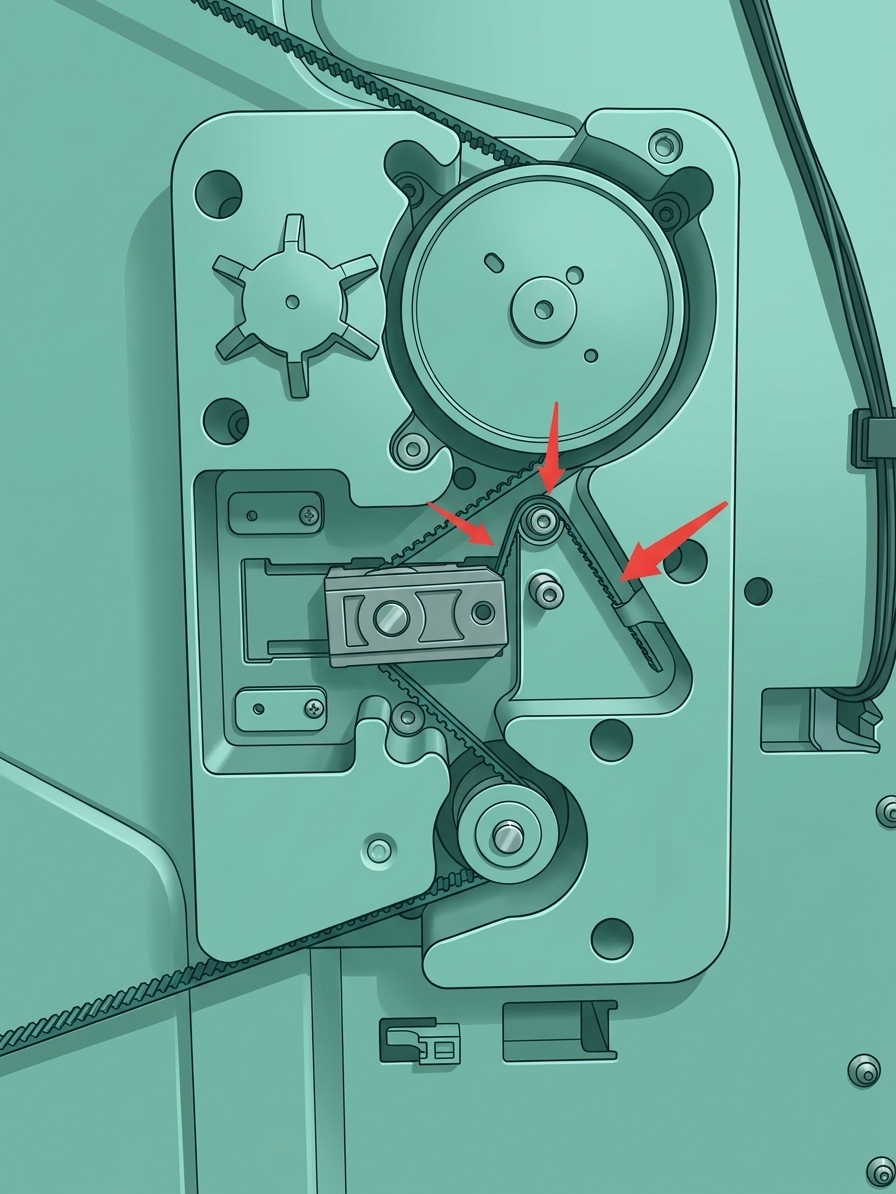

См. изображение ниже и проложите новый Z-ремень вокруг 3 зубчатых колес и Z-мотора, убедившись, что зубчатая сторона контактирует с зубчатыми колесами.

Шаг 3: Установка узла натяжителя оси Z

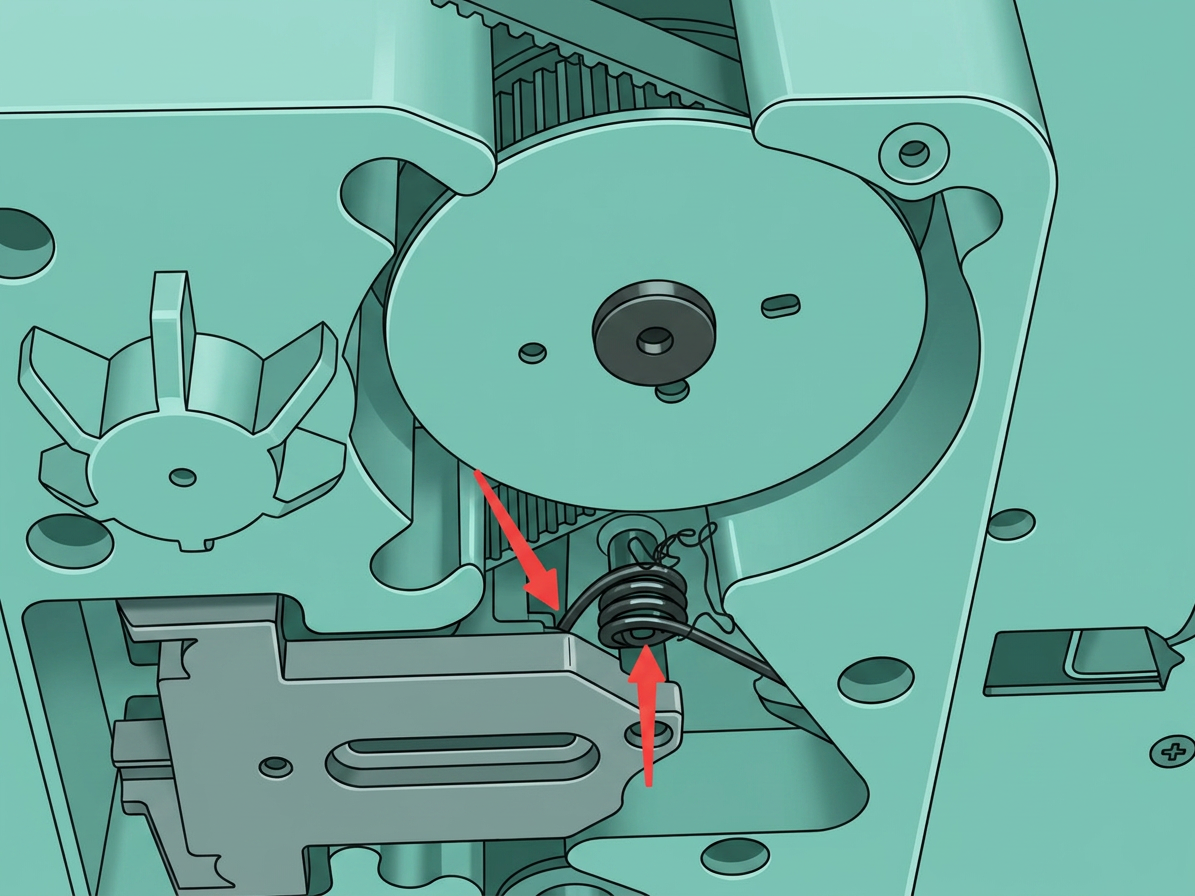

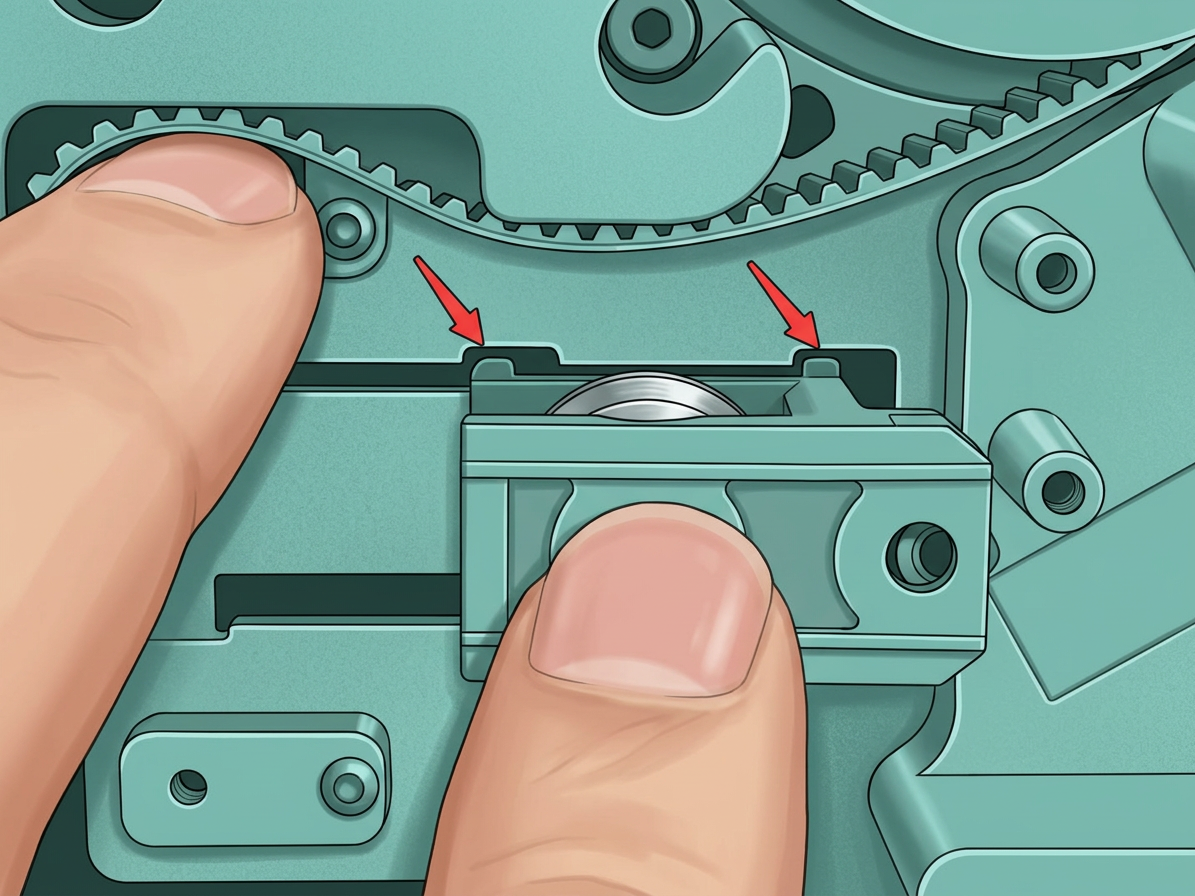

Перед установкой убедитесь, что гайка установлена на слайдере натяжителя оси Z. См. изображение ниже и установите натяжитель оси Z в его отведенное положение. Совместите зажимы на натяжителе с пазами на основании принтера. Сначала установите пружину кручения на соответствующую стойку, зацепите короткое плечо на слайдере, а длинное плечо — на зажиме на основании принтера.

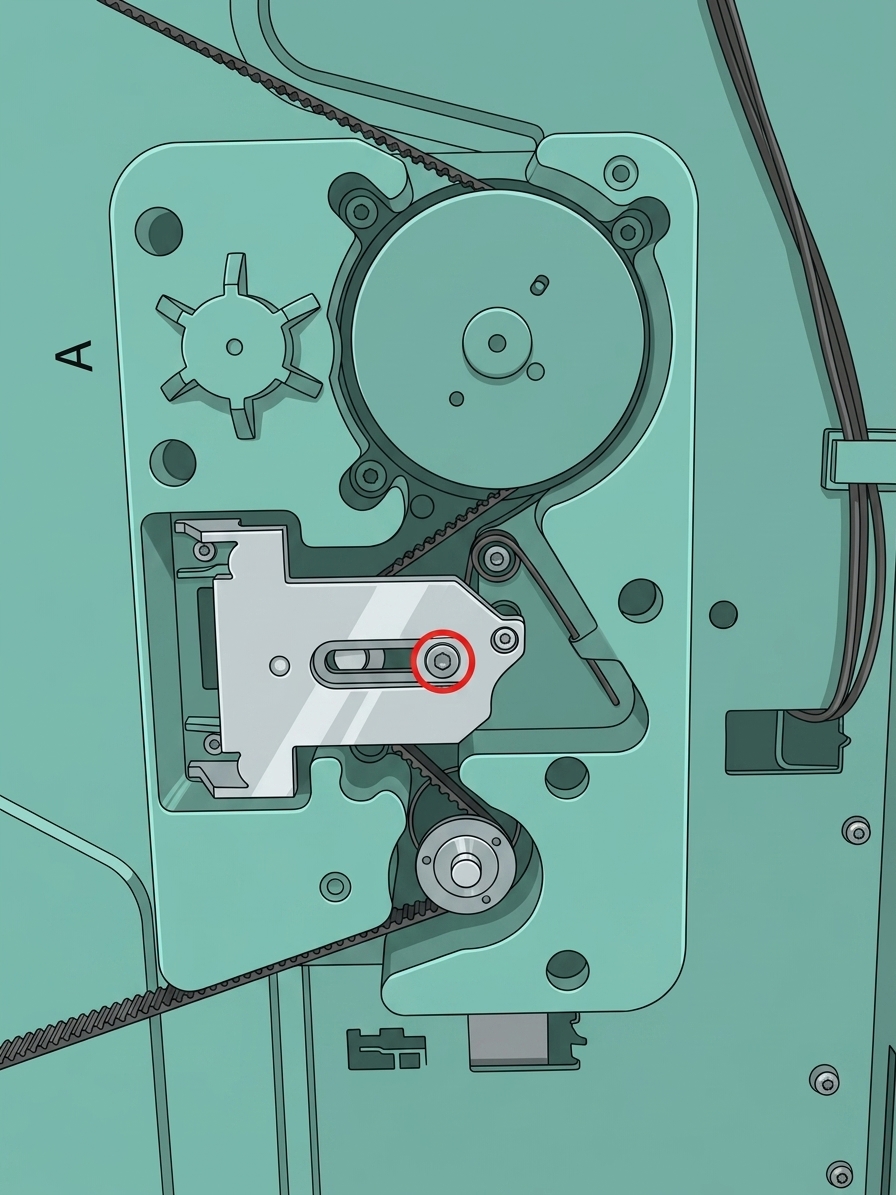

Установите крышку натяжителя оси Z обратно. Используйте шестигранный ключ H1.5 для затяжки 3 винтов, фиксирующих крышку (отмечены зелеными рамками, BT2x5). Используйте шестигранный ключ H2.0 для фиксации винта крепления слайдера натяжителя оси Z (отмечен красным кружком, M3x6; не затягивайте полностью пока — это будет сделано после натяжения ремня в Шаге 5).

Примечания:

• При повторной установке пружины кручения убедитесь, что короткое плечо зацеплено спереди на слайдере натяжителя оси Z.

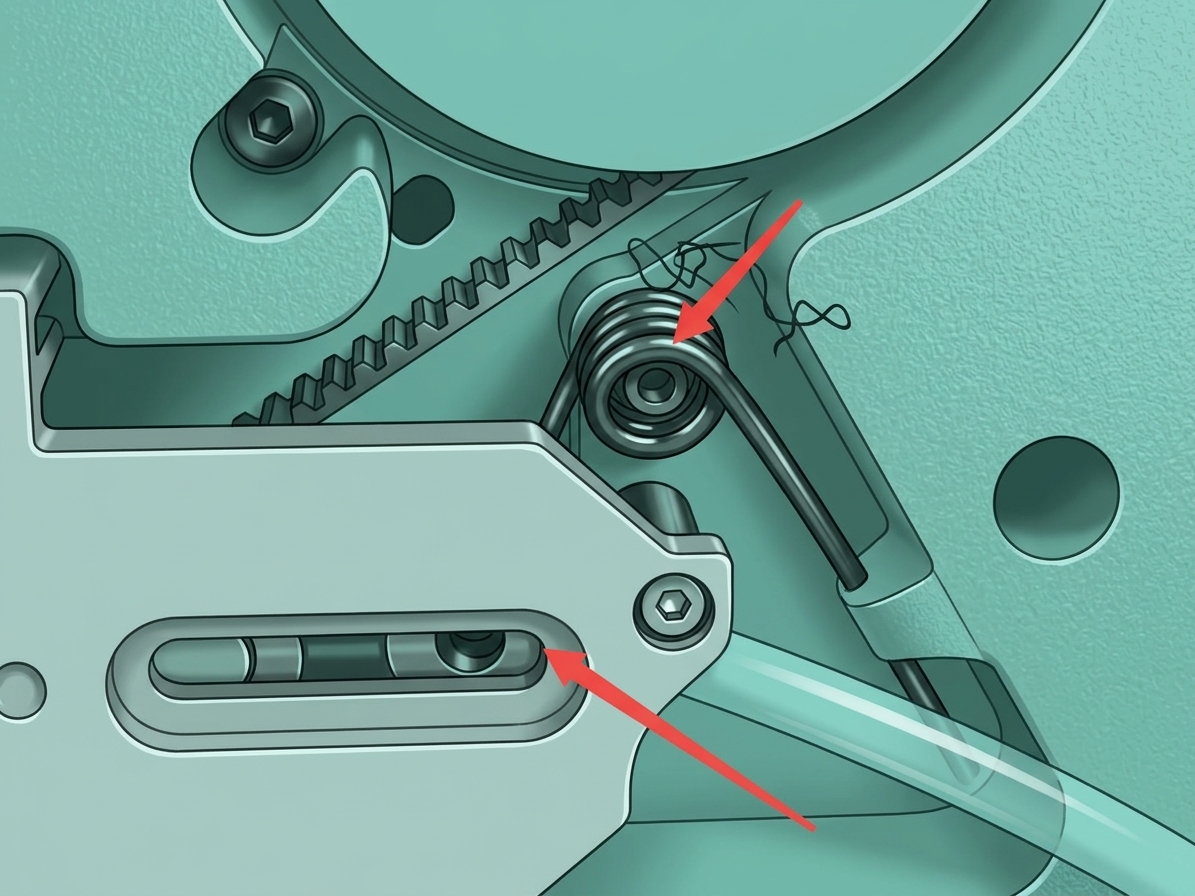

• Проверьте, полностью ли пружина кручения установлена на вал. Если нет, отодвиньте ее назад. Вибрации на этом этапе могут привести к выпадению гайки внутри слайдера натяжителя оси Z. Используйте небольшой кусок ПТФЭ трубки (или другой предмет), чтобы заблокировать гайку и предотвратить ее падение.

Шаг 4: Установка принтера в вертикальное положение и разблокировка нагреваемого стола

Установите принтер в вертикальное положение на устойчивую поверхность/пол и используйте шестигранный ключ H2.0 для удаления 4 винтов (M3x35x8), фиксирующих нагреваемый стол, и снова храните винты в кронштейне фиксации оси Z.

Учитывая вес принтера, рекомендуется работать вдвоем, чтобы избежать потенциального повреждения.

Шаг 5: Натяжение ремня, затяжка винтов и установка принтера в вертикальное положение

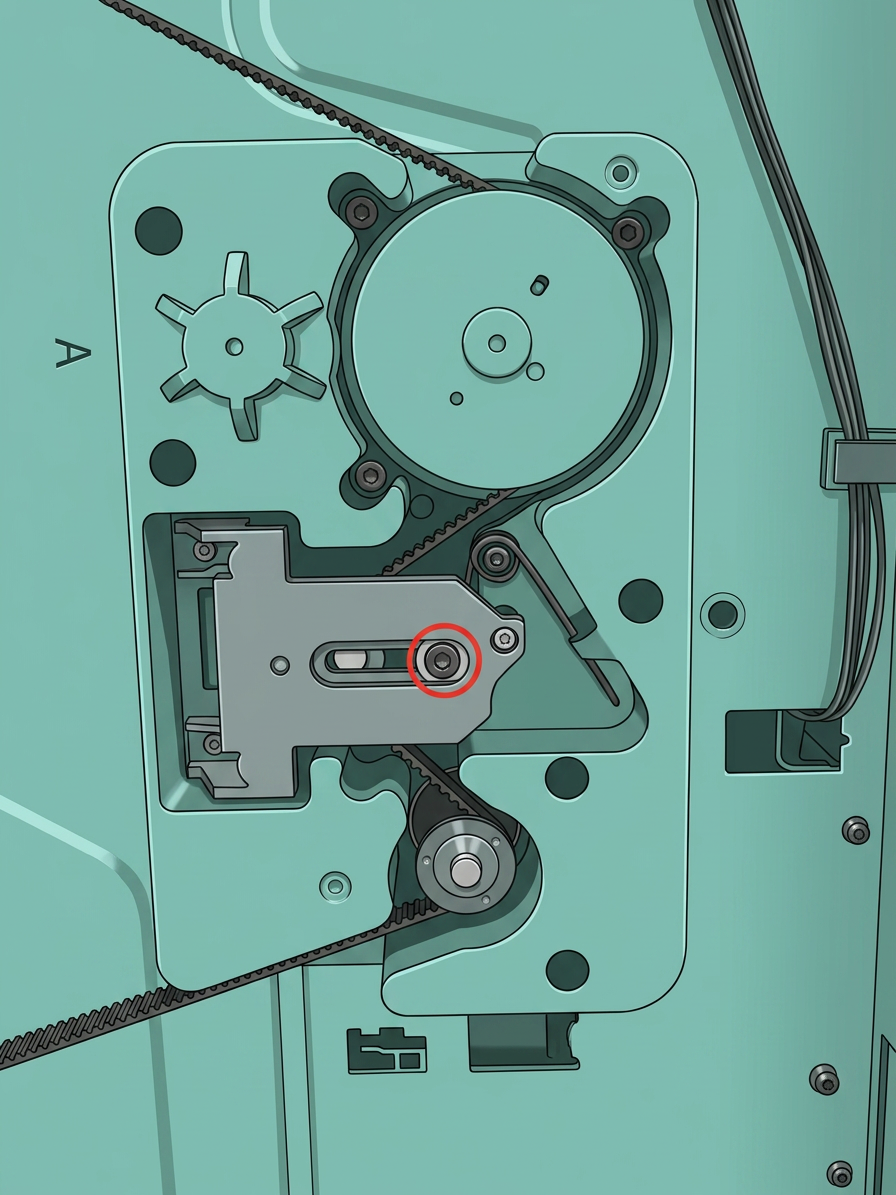

Слегка наклоните принтер, вручную потяните Z-ремень вперед и назад несколько раз, чтобы обеспечить плавную работу, а затем используйте шестигранный ключ H2.0 для полной затяжки винта крепления слайдера натяжителя оси Z (M3x6).

После затяжки установите принтер в вертикальное положение на устойчивую поверхность/пол и снова установите стеклянную крышку.

Учитывая вес принтера, рекомендуется работать вдвоем, чтобы избежать потенциального повреждения.

Проверка работоспособности

1. Подключите питание и запустите принтер.

2. Запустите самотестирование устройства, как показано ниже. Если ошибок не сообщено, замена ремня успешна.
