Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены абсолютно идентичны для H2S и H2C.
Пластиковое нижнее кольцо корпуса

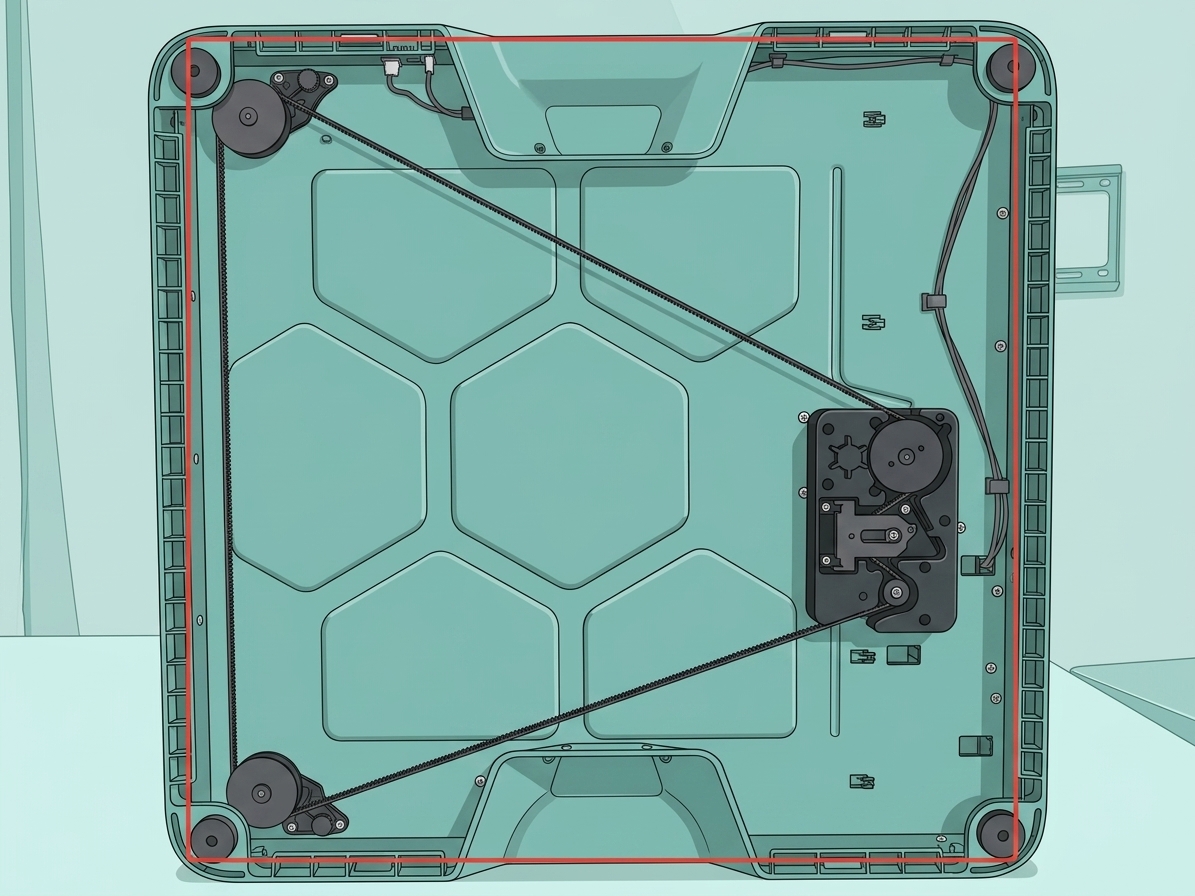

Пластиковое нижнее кольцо корпуса крепится к основанию принтера с помощью винтов, а 4 ножки принтера установлены снизу.

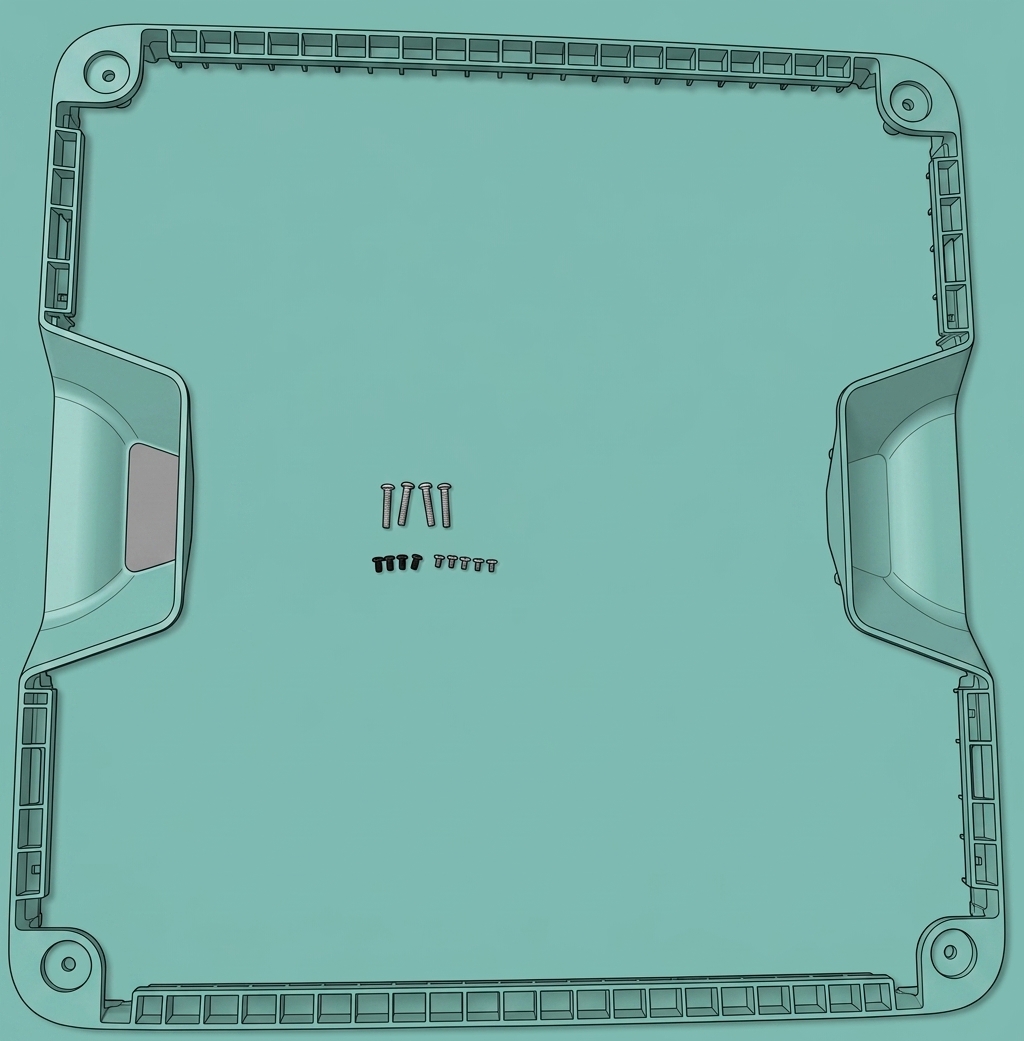

Запасные части для пластикового нижнего кольца корпуса включают следующее:
-

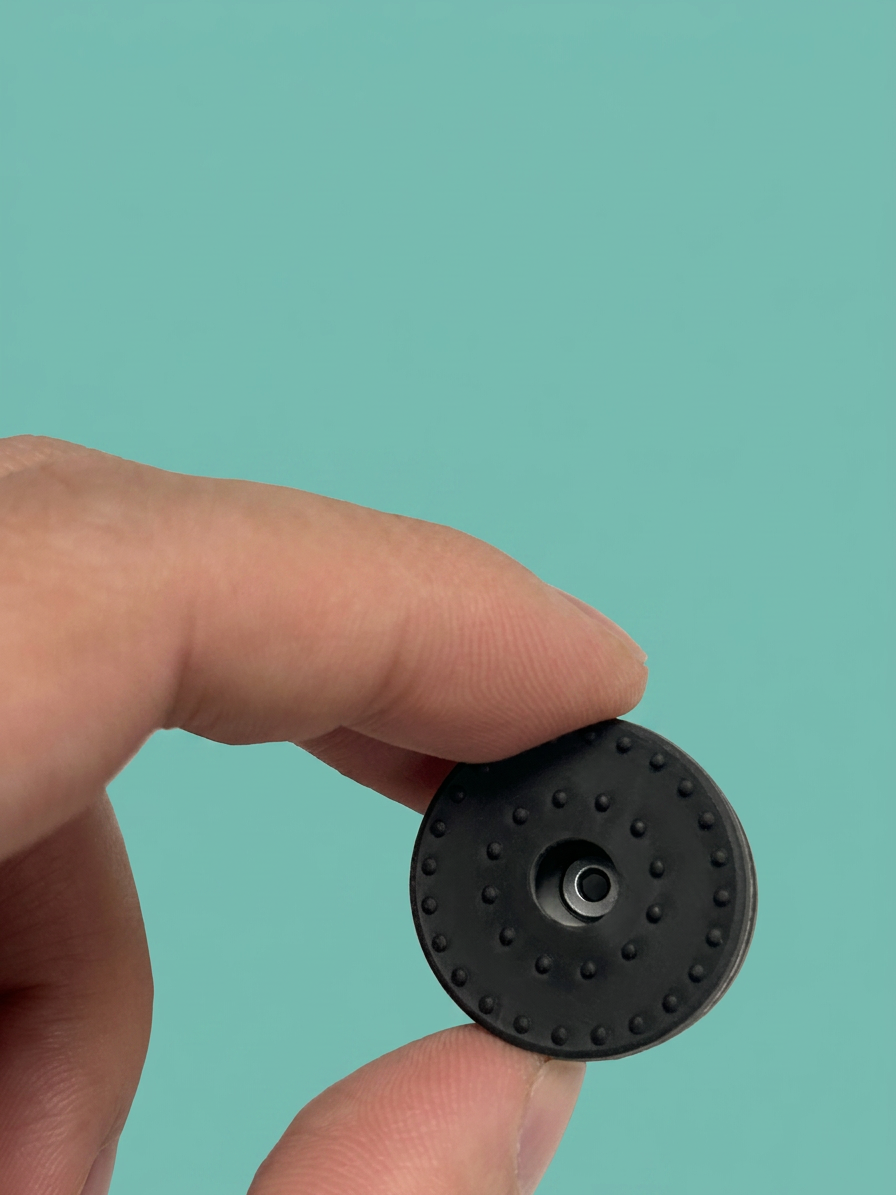

Пластиковое нижнее кольцо корпуса (предустановленные ножки) * 1
-
Винты M3x6 - для крепления ручки пластикового нижнего кольца корпуса * 4
-
Винты BT2x5 - для крепления внутренней стороны пластикового нижнего кольца корпуса * 6
-
Винты M3x21.5x6 - для крепления принтера * 4
-
Шайбы M3-3.2-10-0.5 * 4
Когда использовать
- Если пластиковое нижнее кольцо корпуса повреждено.
Необходимые инструменты и материалы
-
Новое пластиковое нижнее кольцо корпуса
-
Шестигранный ключ H2.0
-
Г-образный шестигранный ключ H2.0 (рекомендуется, чтобы короткая сторона была менее 38 мм)
-
Если возможно, подготовьте более короткую насадку (рекомендуется менее 38 мм) для более легкой разборки и сборки.
Спецификации и модели винтов, участвующих в процессе разборки и сборки:
-
Винты M3x6 - для крепления ручки пластикового нижнего кольца корпуса * 4
-
Винты M2x5 - для крепления боковой стороны пластикового нижнего кольца корпуса * 6
-
Винты M3x21.5x6 - для крепления ножек и пластикового нижнего кольца корпуса * 4
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая нагревательный узел. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем подать технический тикет по вашей проблеме, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снять пластиковое нижнее кольцо корпуса
Шаг 1: Положите принтер
Положите принтер и поместите его устойчиво на стол.
Учитывая вес принтера, рекомендуется работать вдвоем, чтобы избежать потенциального повреждения.
Шаг 2: Открутите винты

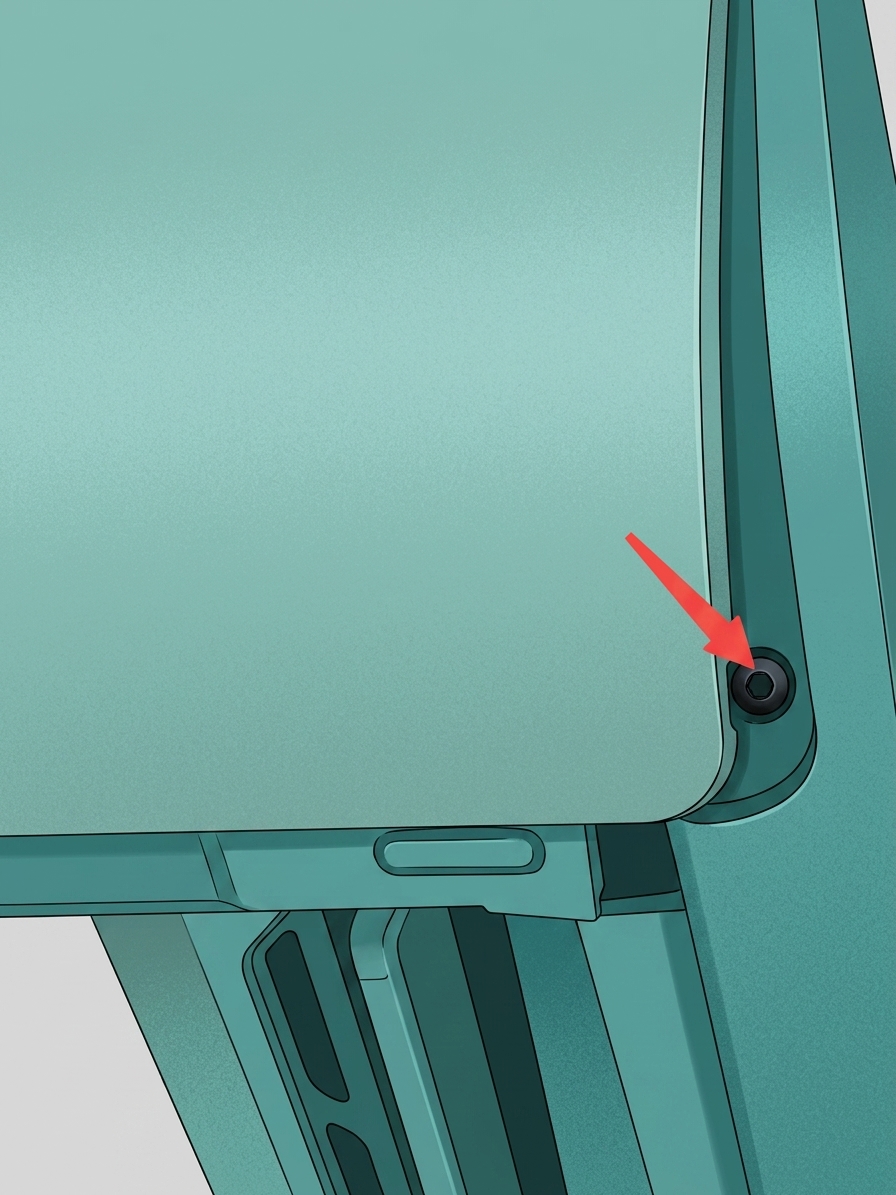

- Используйте шестигранный ключ H2.0, чтобы открутить 4 винта на ручке (обозначены красными квадратами, M3x6), затем используйте Г-образный шестигранный ключ H2.0, чтобы открутить 6 винтов по бокам (обозначены зелеными кругами, BT2x5).

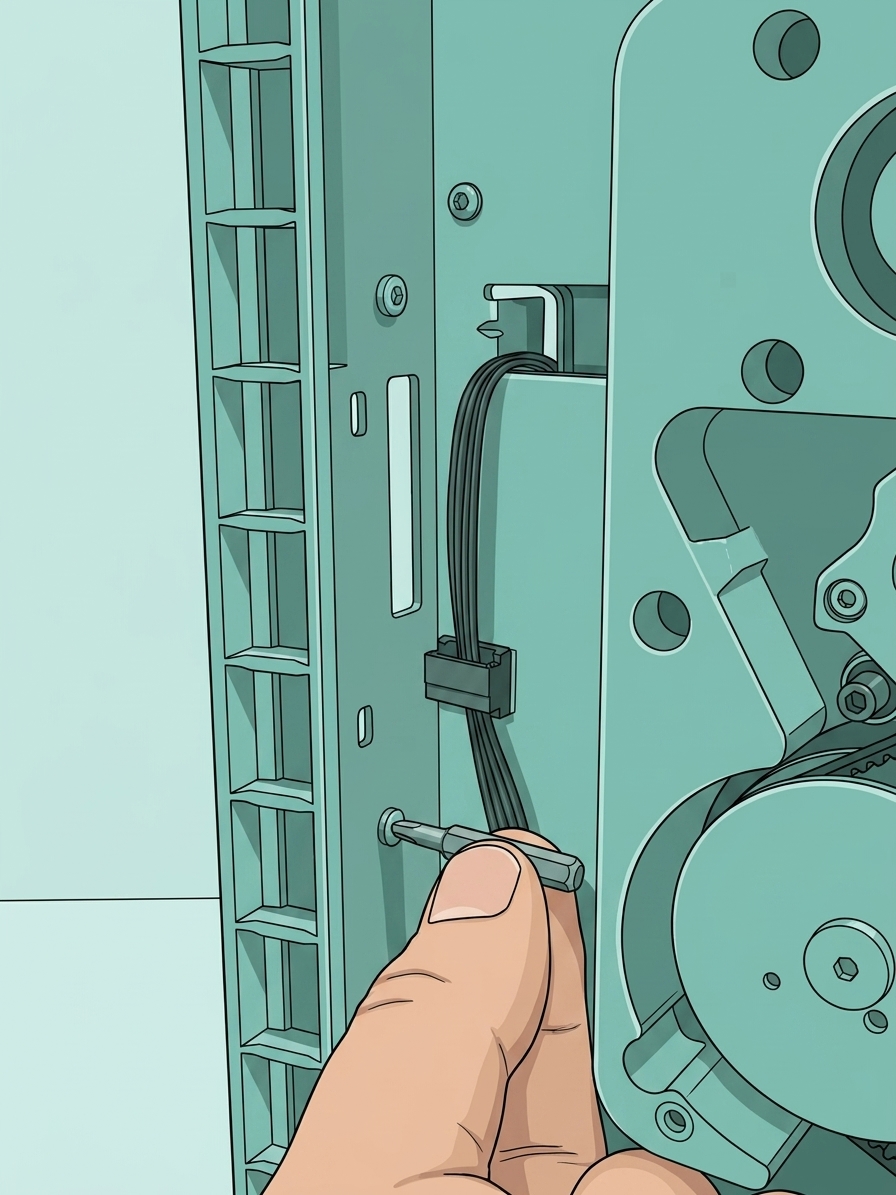

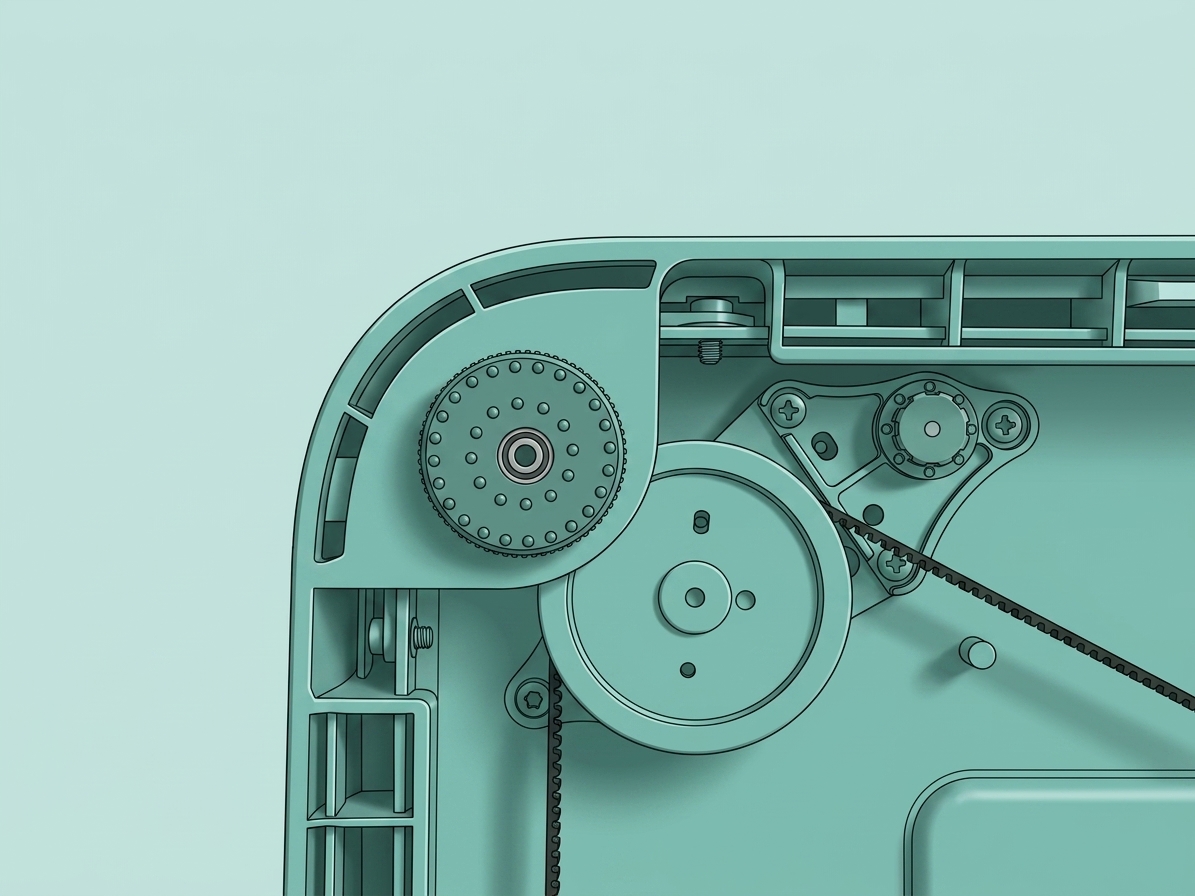

Примечание: Два винта BT2x5 заблокированы натяжителем оси Z. Используйте короткую сторону Г-образного шестигранного ключа, чтобы ослабить их. Если доступна более короткая насадка H2.0, используйте ее для удаления винтов после их ослабления Г-образным шестигранным ключом.

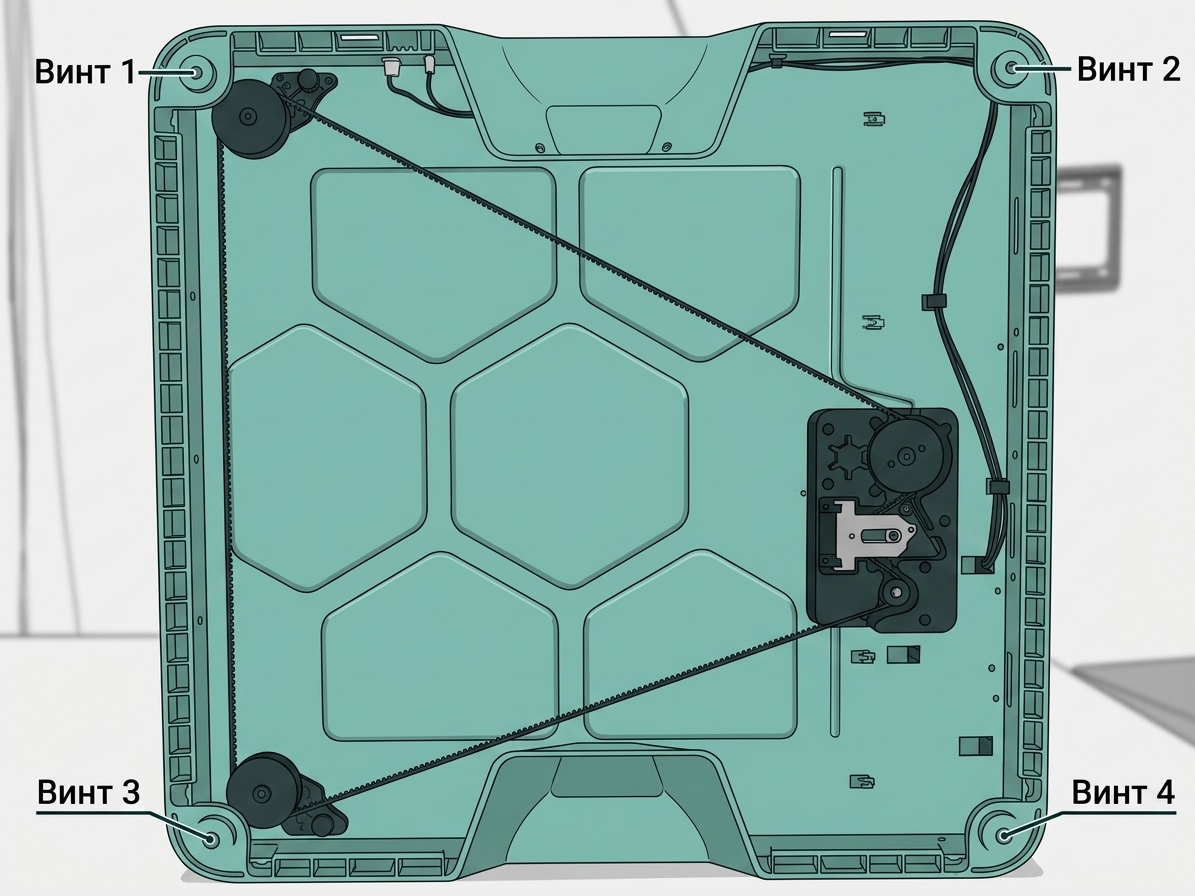

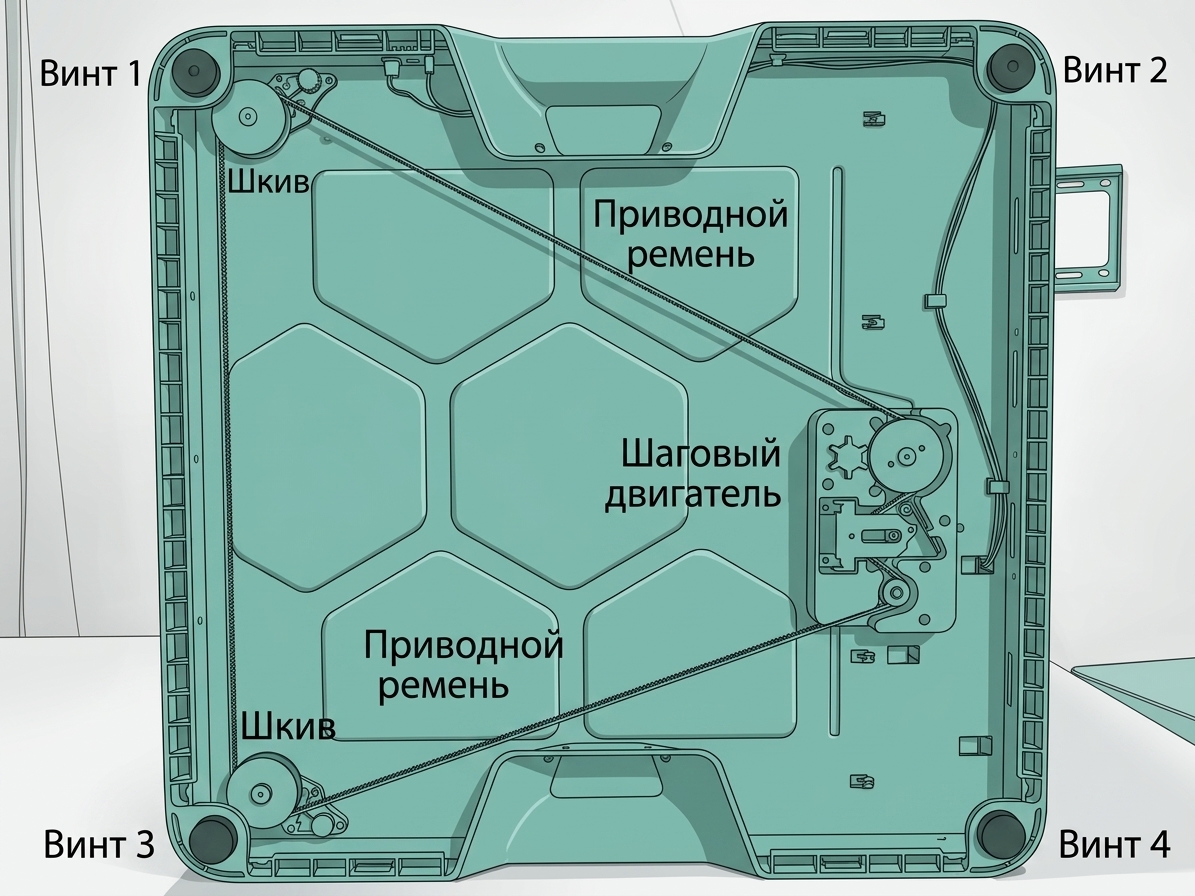

- Используйте шестигранный ключ H2.0, чтобы открутить 4 винта (M3x21.5x6), крепящие ножки принтера. Снимите ножки, винты и шайбы вместе.

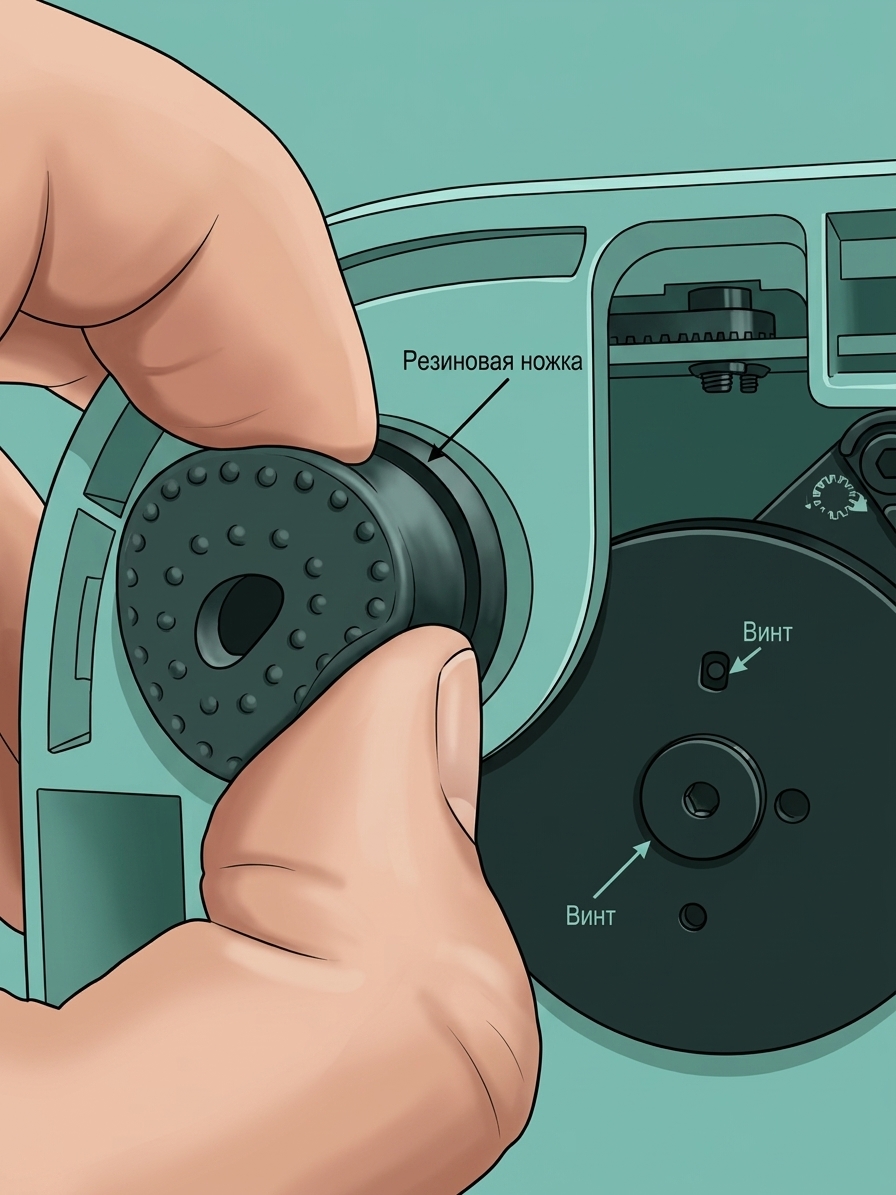

Ножки также прикреплены к кольцу с помощью клея. После удаления винтов снимите ножки.
Шаг 3: Снимите пластиковое нижнее кольцо корпуса

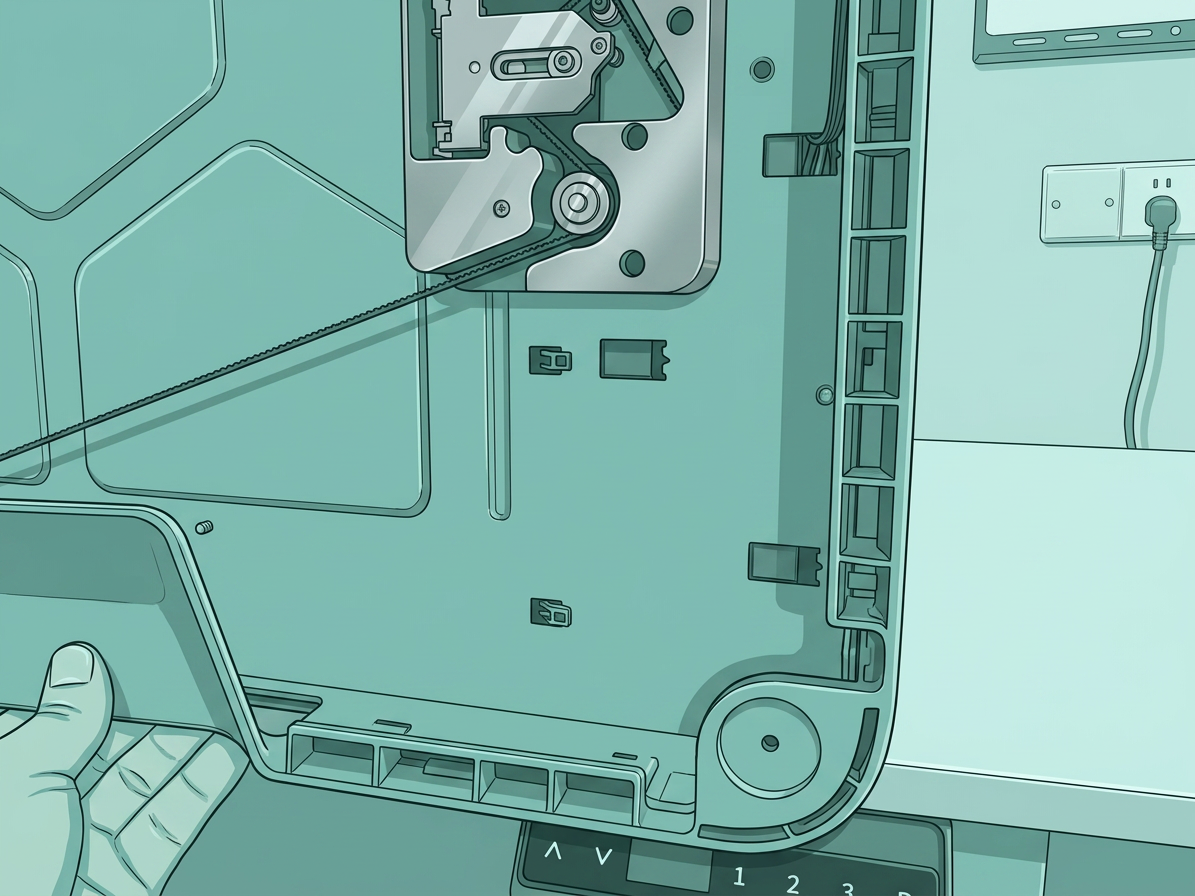

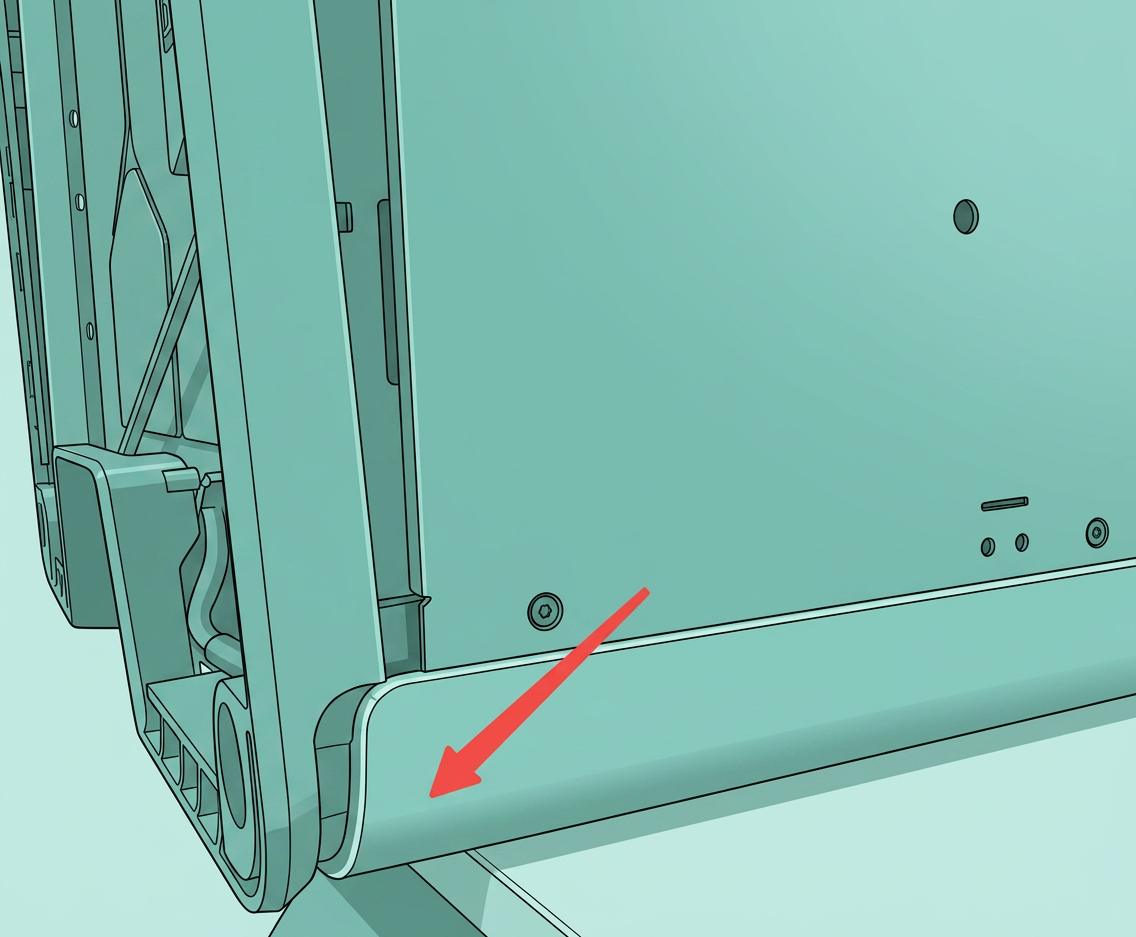

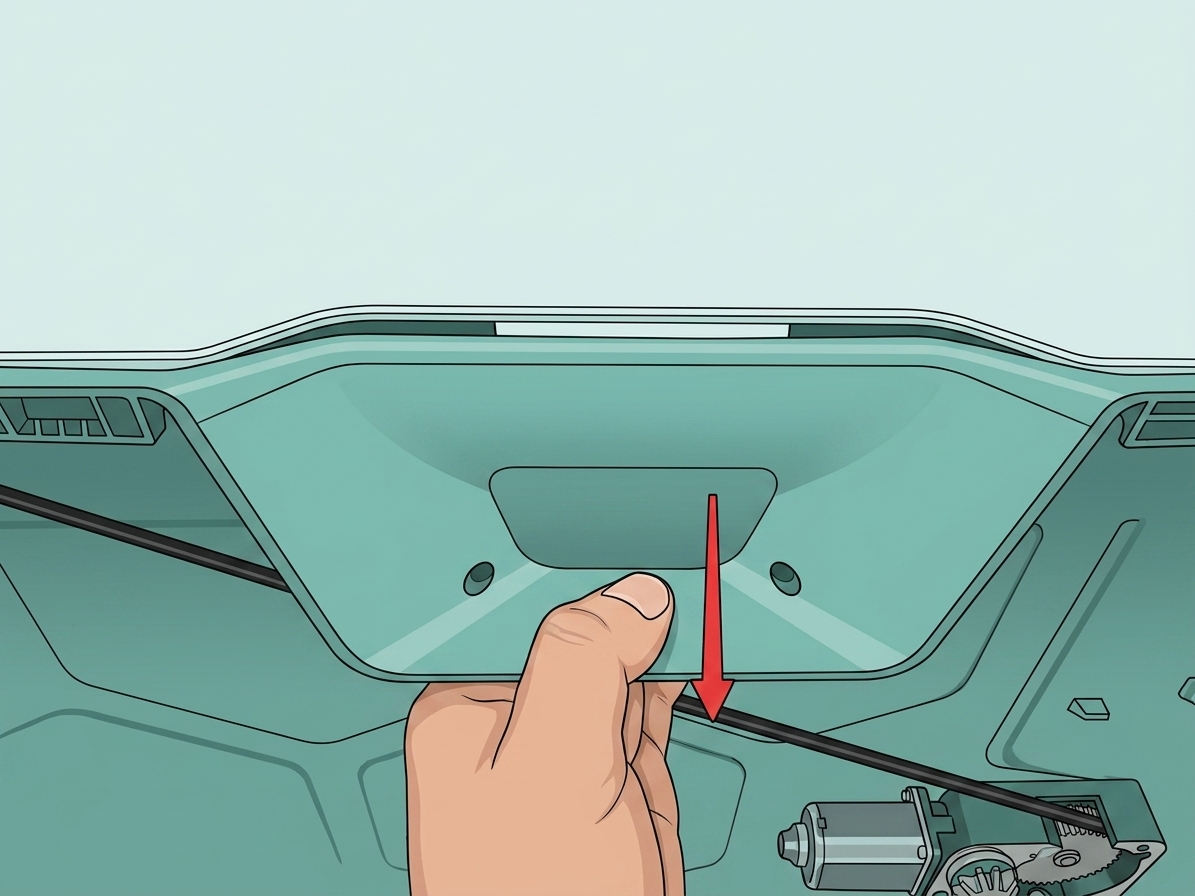

- Сначала потяните за ручку нижнего кольца, чтобы частично вытянуть кольцо из принтера.

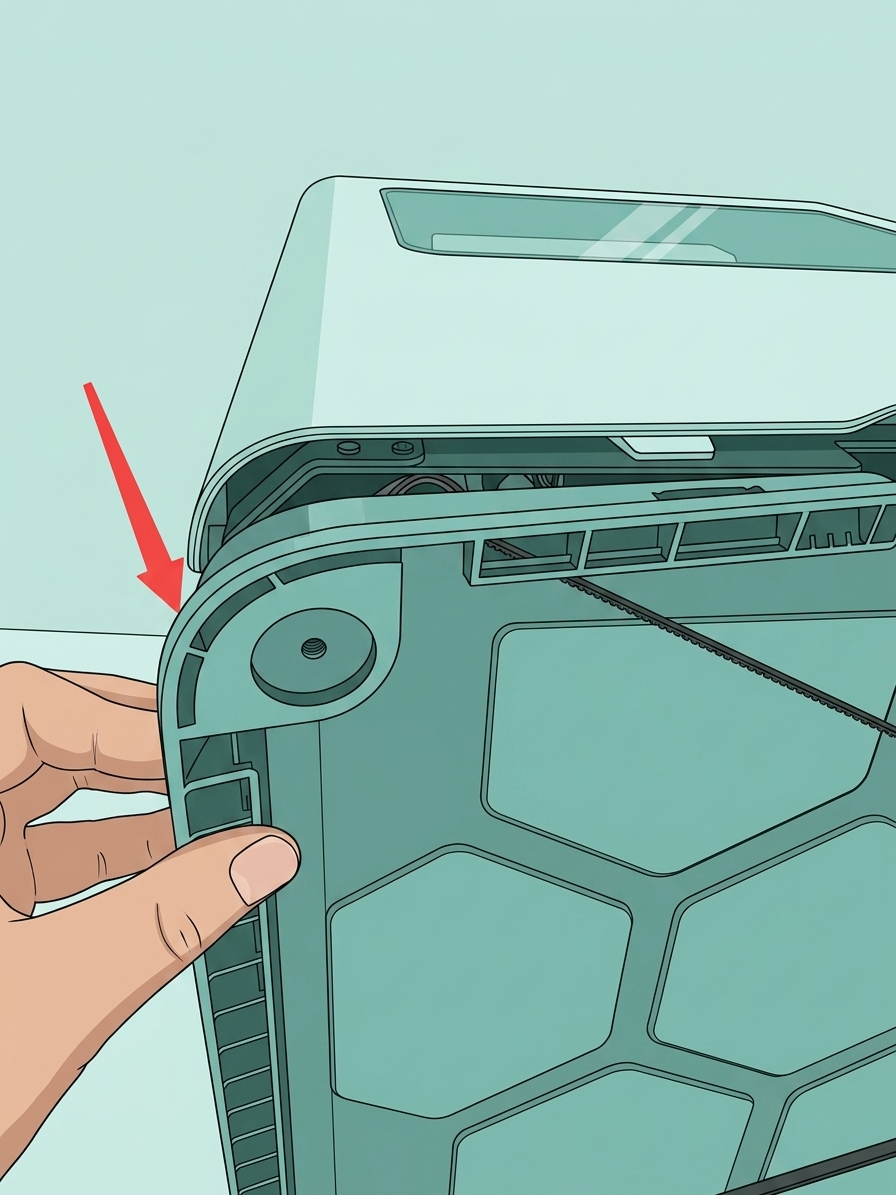

- Затем потяните за левую и правую ножки, чтобы полностью вытянуть эту сторону кольца из принтера.
- Для ручки с другой стороны вы можете перевернуть принтер так, чтобы эта сторона была сверху для более легкого снятия. Альтернативно, вы можете слегка выдвинуть принтер, чтобы кольцо подвесилось, а затем следуйте вышеуказанным шагам «1,2», чтобы вытянуть нижнее кольцо из принтера.
Примечание:
Если принтер подвешен, убедитесь, что стол устойчив, и избегайте чрезмерного подвешивания, чтобы предотвратить падение принтера.
Поскольку боковые панели не являются противоскользящими, держите принтер руками при вытягивании нижнего кольца, чтобы избежать его падения.
Установите пластиковое нижнее кольцо корпуса
Шаг 1: Установите пластиковое нижнее кольцо корпуса

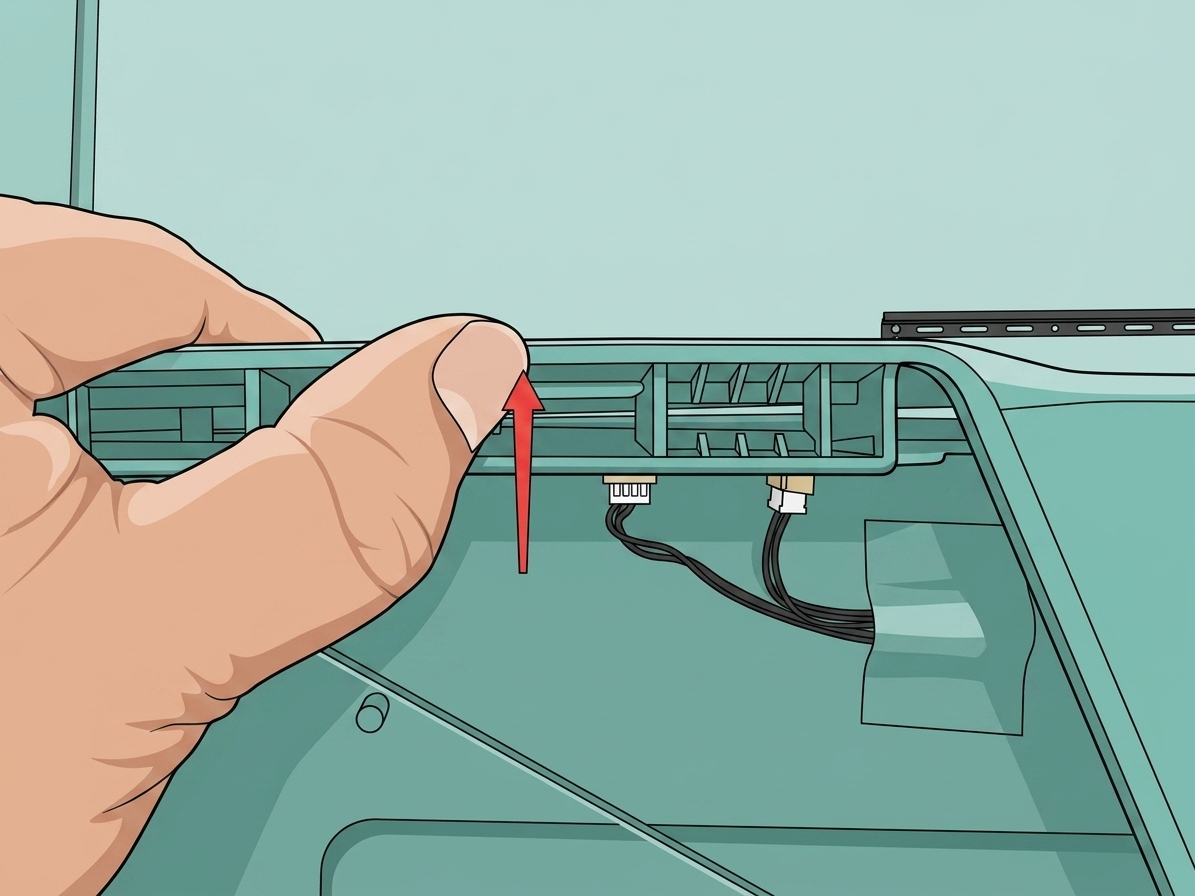

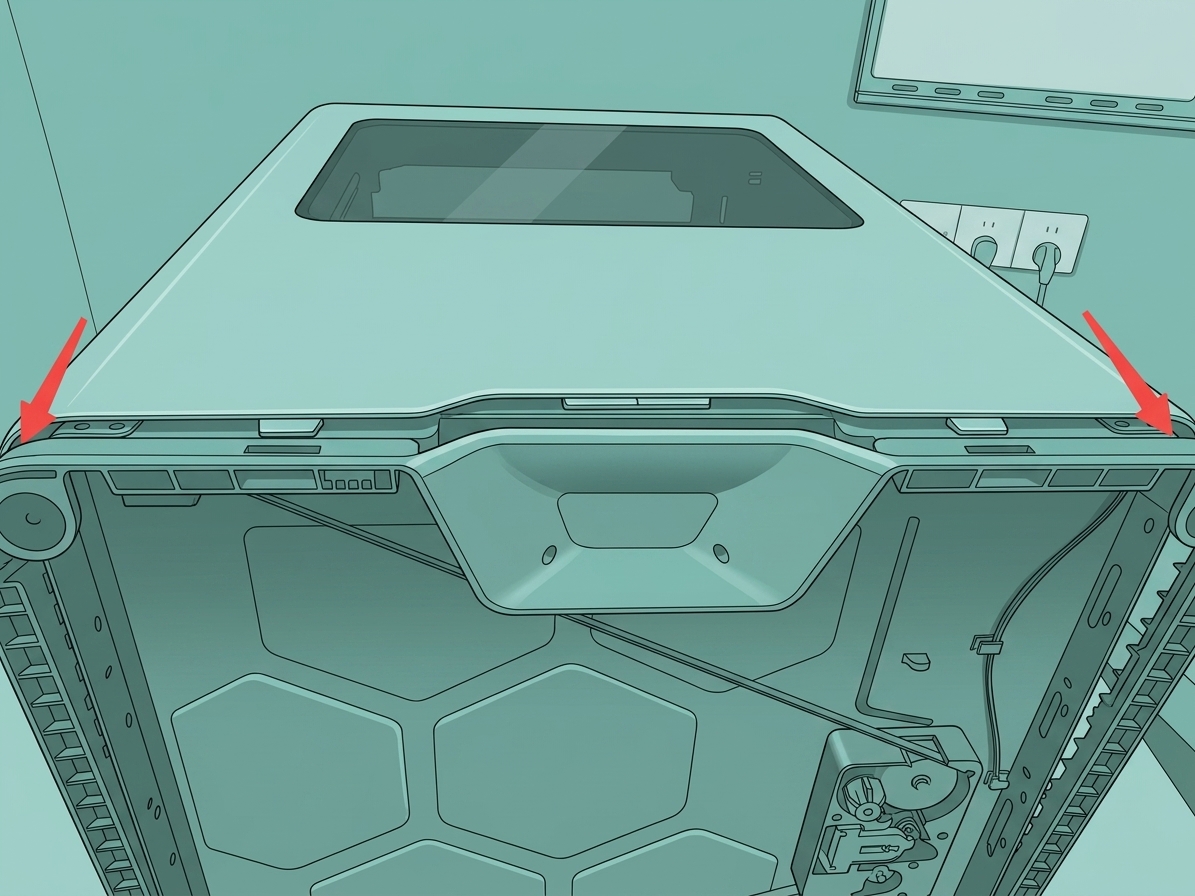

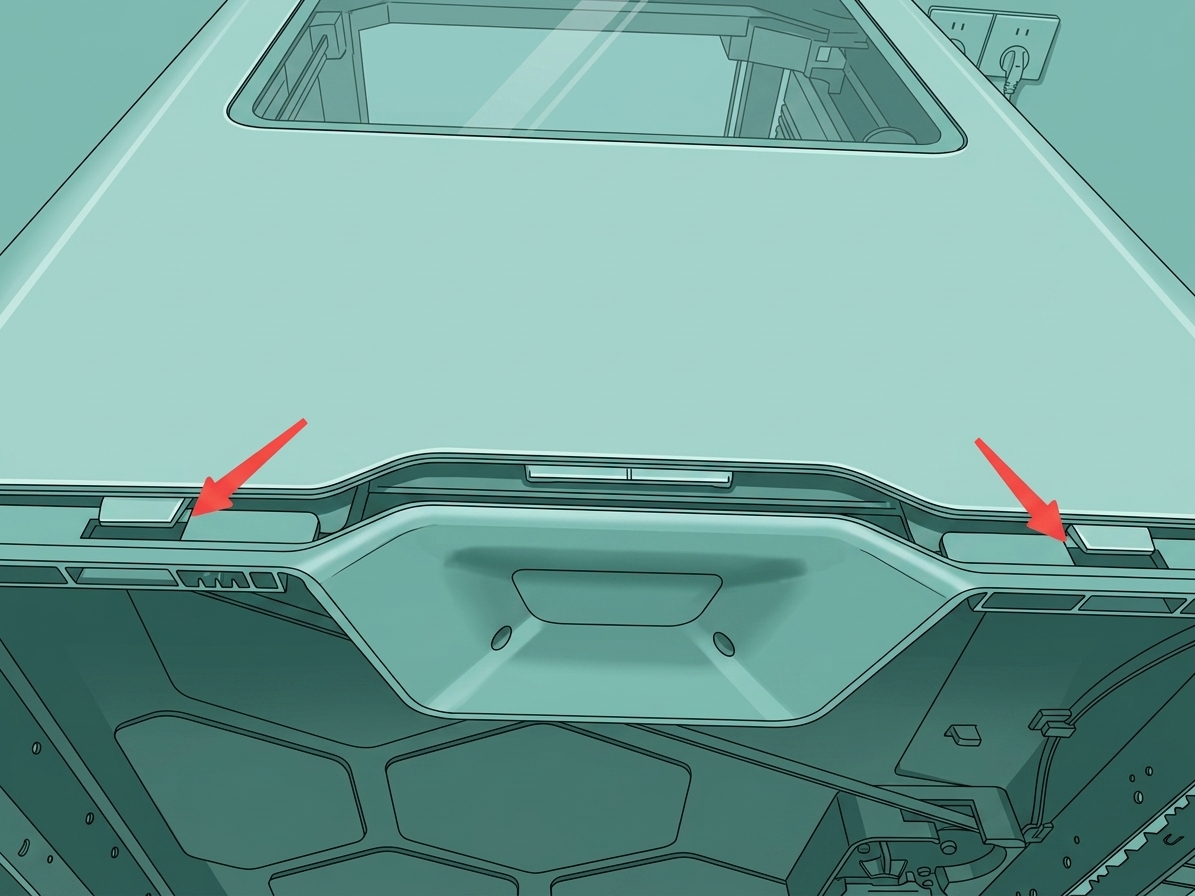

- Совместите положение ручки нового пластикового нижнего кольца корпуса с двумя боковыми панелями принтера. Сначала вставьте две защелки на боковых панелях в кольцо. При нажатии кольца вы можете использовать руки, чтобы приподнять край кольца вверх, чтобы убедиться, что защелки вставлены.

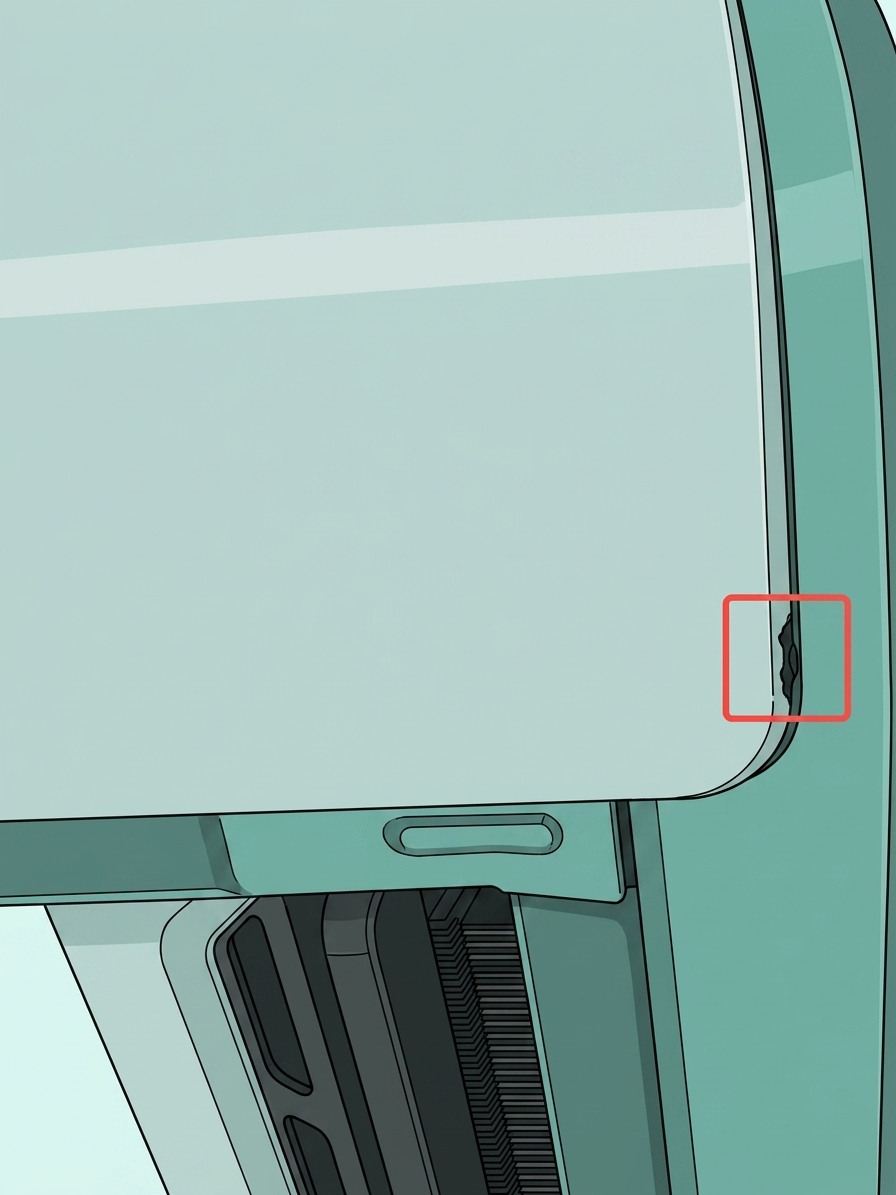

- Вдавите кольцо внутрь, обращая внимание на маленькую защелку на передней двери. Убедитесь, что эта защелка защелкнулась в нижнем кольце, затем полностью вдавите кольцо на место с этой стороны.
- Переверните принтер и следуйте вышеуказанным шагам «1,2», чтобы полностью защелкнуть нижнее кольцо в принтере с другой стороны (убедитесь, что все защелки вставлены; вы можете легко постучать по нижнему кольцу, чтобы полностью закрепить его). Проверьте, правильно ли установлено нижнее кольцо. Если какие-либо защелки выступают или приподняты, снимите приподнятую часть и установите ее снова.
Для получения подробной информации о защелках внизу левой и правой боковых панелей обратитесь к следующим статьям Вики:
Замена левой/правой боковой панели H2D
Шаг 2: Затяните винты

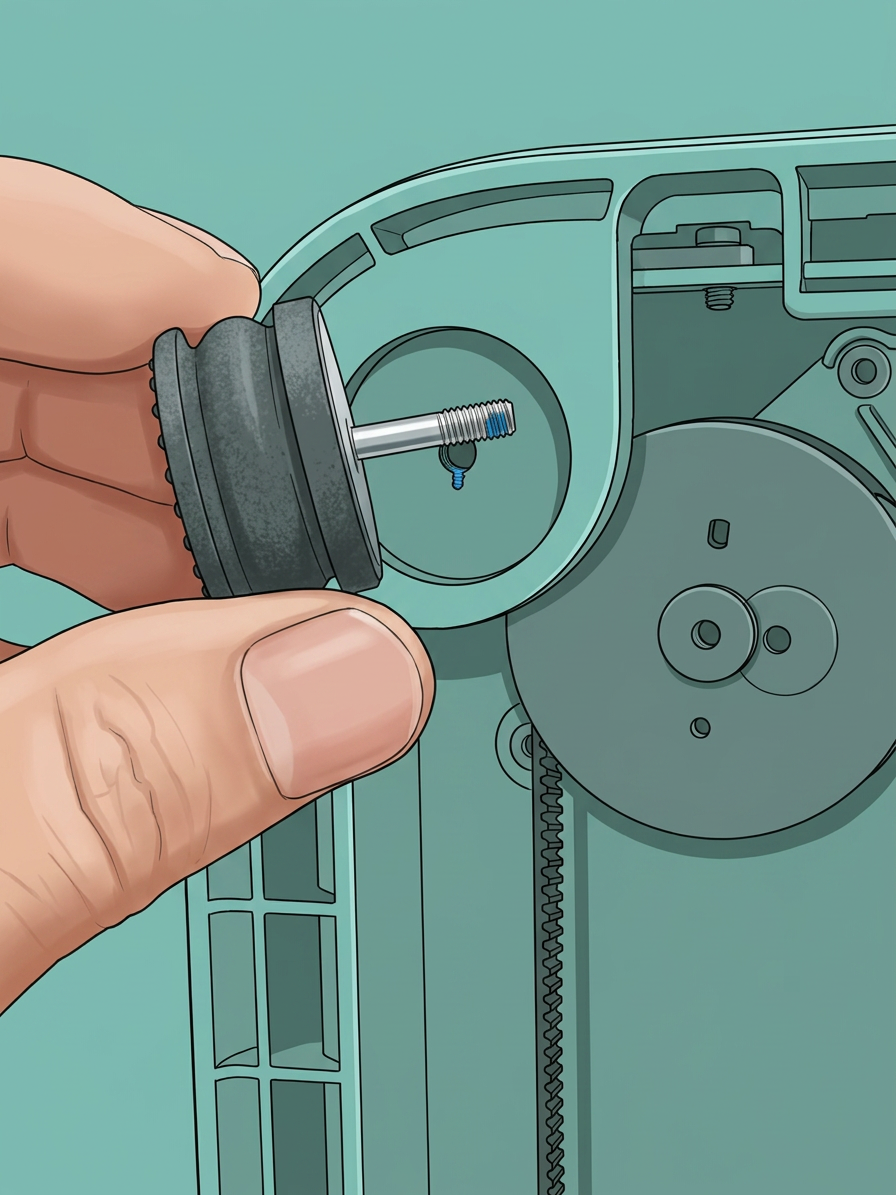

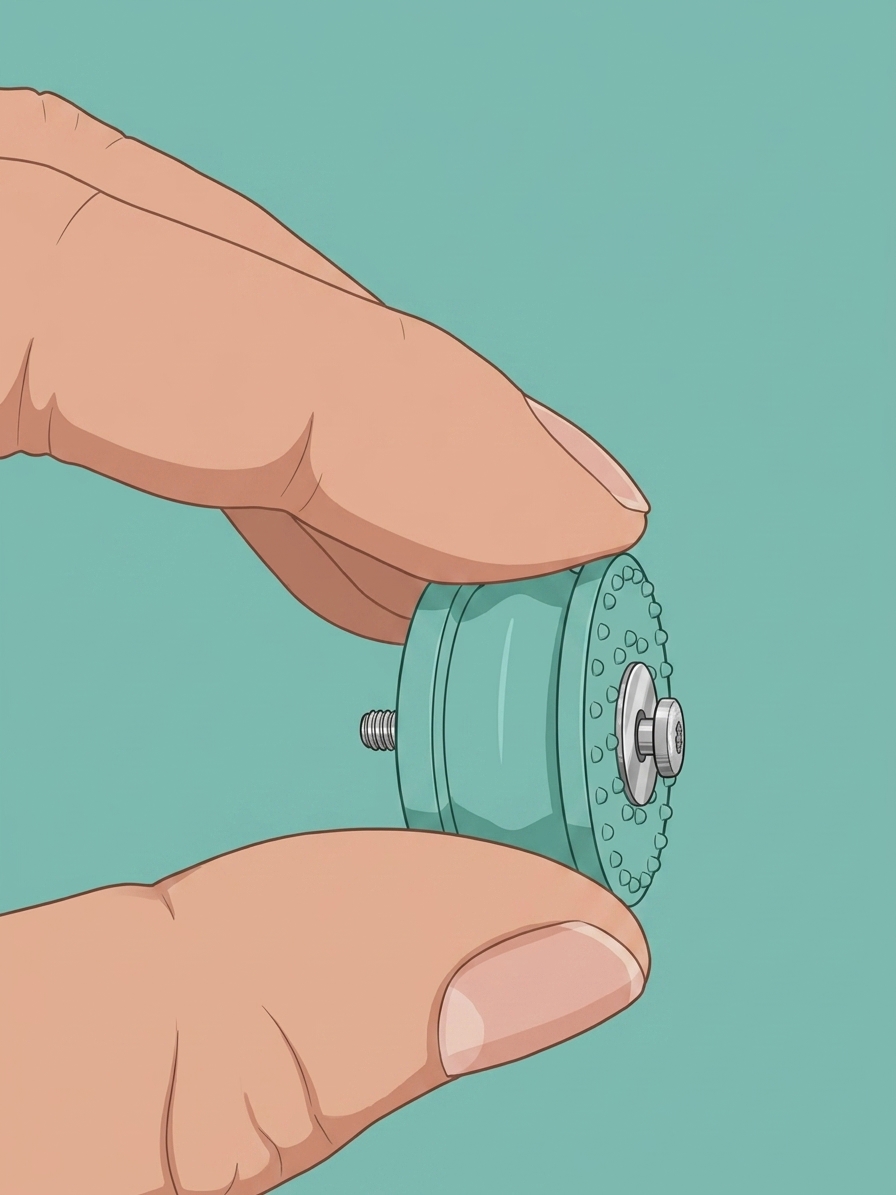

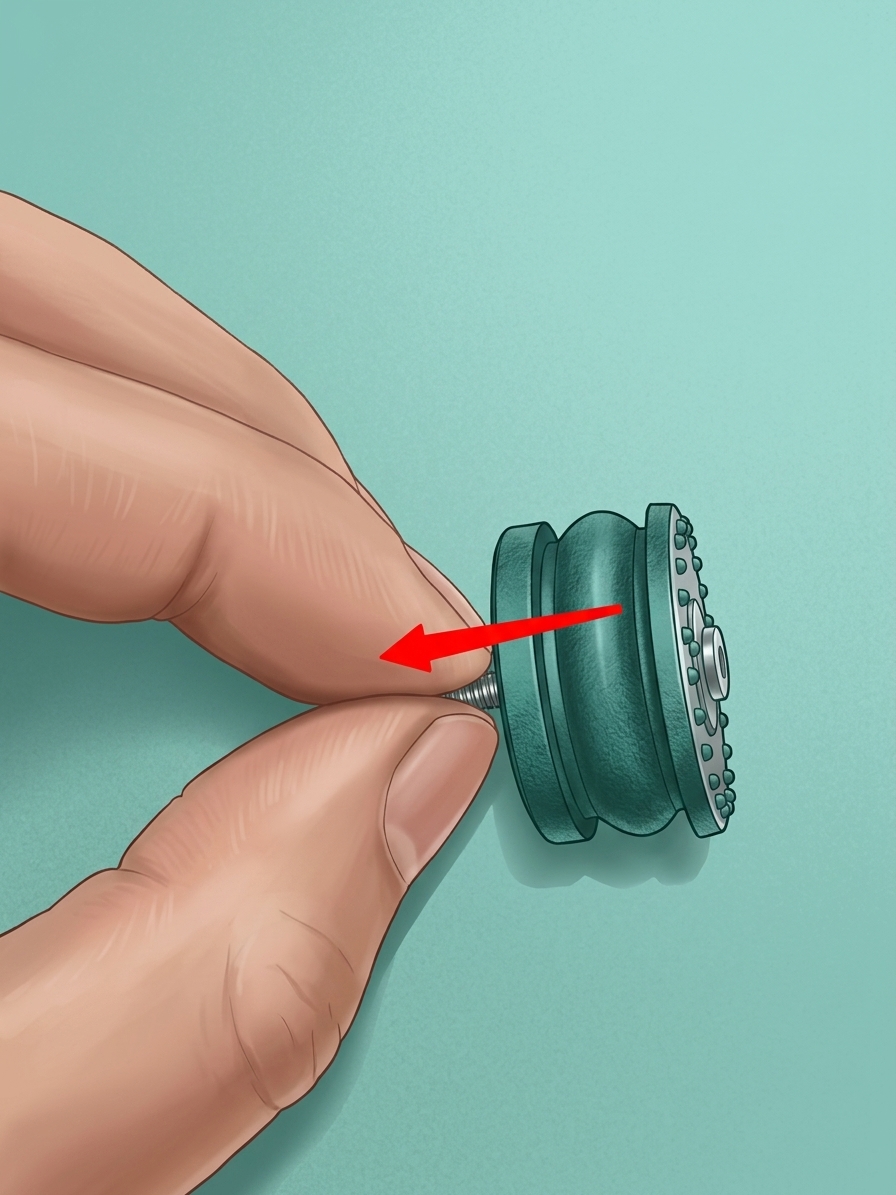

- Натяните шайбы на винты (M3x21.5x6), затем вставьте винты и шайбы в ножки. Потяните за низ винтов вручную, чтобы закрепить шайбы и винты в ножках.

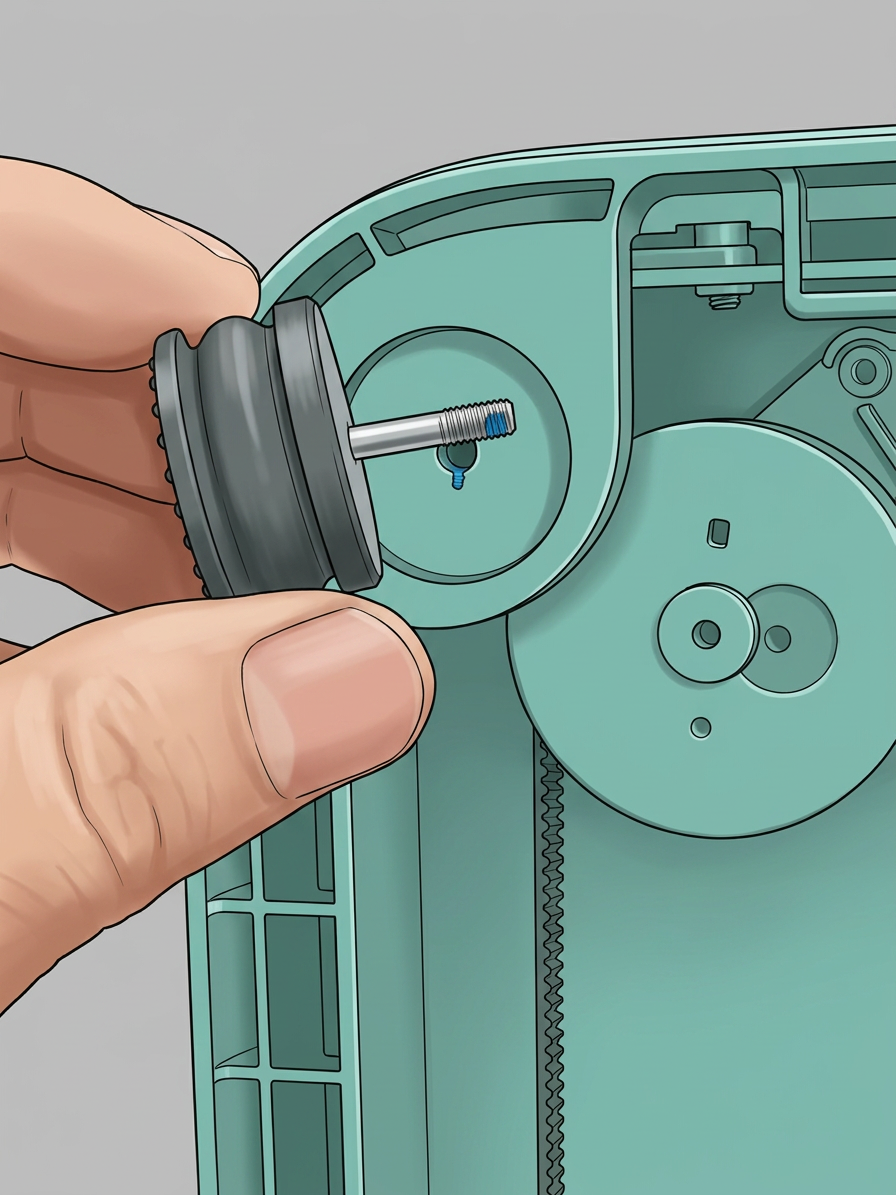

- Снимите клейкую основу новых ножек, совместите винты с отверстиями и установите ножки и винты вместе. Плотно прижмите ножки, чтобы приклеить их к кольцу, затем используйте шестигранный ключ H2.0, чтобы затянуть крепящие винты (M3x21.5x6).
Оставшиеся три ножки можно установить таким же способом.
Шаг 3: Установите принтер в вертикальное положение
Положите принтер плоско на стол, убедившись, что он устойчив и не шатается.
Учитывая вес принтера, рекомендуется работать вдвоем, чтобы избежать потенциального повреждения.
Проверка функциональности
Проверьте, что нижнее кольцо не имеет люфта и все отверстия под винты установлены на месте.
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Если это руководство не решит вашу проблему, пожалуйста, подайте технический тикет, мы ответим на ваши вопросы и предоставим помощь.
Если у вас есть какие-либо предложения или отзывы об этой Вики, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
