Причина ошибки
Управление температурой нагревателя камеры некорректно. Это может быть вызвано неисправностью датчика температуры камеры, датчика температуры входящего воздуха или датчика температуры выходящего воздуха; неисправностью вентилятора регулятора температуры камеры; или отказом платы управления нагревателем камеры, препятствующим управлению работой нагревателя.
Предупреждение о безопасности
Перед выполнением любых работ по обслуживанию принтера и его электронных компонентов (включая кабель инструментальной головки) выключите принтер и отключите питание, чтобы избежать случайных касаний экрана или коротких замыканий, которые могут привести к дополнительному повреждению электронных компонентов и созданию опасной ситуации. При выполнении обслуживания или устранении неполадок на принтере сначала проверьте температуру хотэнда и нагреваемого стола, чтобы избежать работы при высоких температурах. Если работа при высоких температурах необходима, используйте теплозащитные перчатки для обеспечения безопасного и эффективного выполнения работ по обслуживанию.
Процесс устранения неполадок
После того как принтер был выключен в течение определенного времени, включите его и проверьте, совпадают ли температура камеры, температура сопла и температура платформы.
1. Неверный дисплей температуры камеры

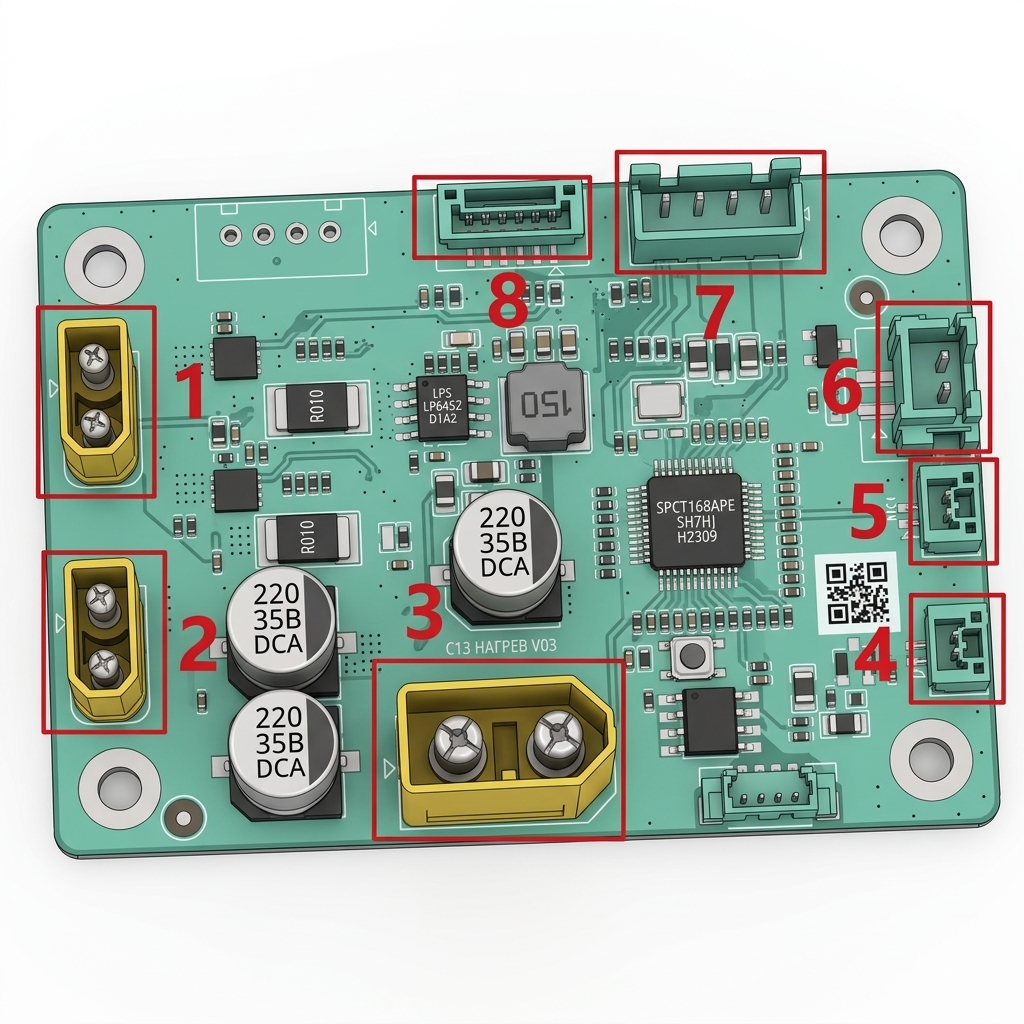

Если только температура камеры некорректна, обратитесь к разделу «Замена платы AP» для повторной установки разъема кабеля № 4, затем снова включите принтер и проверьте, соответствует ли показание температуры камеры комнатной температуре.
| № | Подключенный компонент | № | Подключенный компонент | № | Подключенный компонент |
| Управление температурой нагревателя камеры некорректно. Это может быть вызвано неисправностью датчика температуры камеры, датчика температуры входящего воздуха или датчика температуры выходящего воздуха; неисправностью вентилятора регулятора температуры камеры; или отказом платы управления нагревателем камеры, препятствующим управлению работой нагревателя. | Камера камеры | Процесс устранения неполадок | Плата кнопок с датчиком температуры камеры | Если только температура камеры некорректна, обратитесь к разделу «Замена платы AP» для повторной установки разъема кабеля № 4, затем снова включите принтер и проверьте, соответствует ли показание температуры камеры комнатной температуре. | USB-C |
| Предупреждение о безопасности | Светодиод камеры | После того как принтер был выключен в течение определенного времени, включите его и проверьте, совпадают ли температура камеры, температура сопла и температура платформы. | MC-плата (питание) | ||
| Перед выполнением любых работ по обслуживанию принтера и его электронных компонентов (включая кабель инструментальной головки) выключите принтер и отключите питание, чтобы избежать случайных касаний экрана или коротких замыканий, которые могут привести к дополнительному повреждению электронных компонентов и созданию опасной ситуации. При выполнении обслуживания или устранении неполадок на принтере сначала проверьте температуру хотэнда и нагреваемого стола, чтобы избежать работы при высоких температурах. Если работа при высоких температурах необходима, используйте теплозащитные перчатки для обеспечения безопасного и эффективного выполнения работ по обслуживанию. | WiFi-антенна | 1. Неверный дисплей температуры камеры | MC-плата (связь) |
Если показания температуры камеры по-прежнему некорректны, необходимо заменить плату кнопок с датчиком температуры камеры. См. раздел Замена платы кнопок.
2. Нормальный дисплей температуры камеры
Установите температуру камеры для включения нагревателя камеры, проверьте работу вентилятора циркуляции воздуха в камере и ощутите температуру воздуха на выходе.

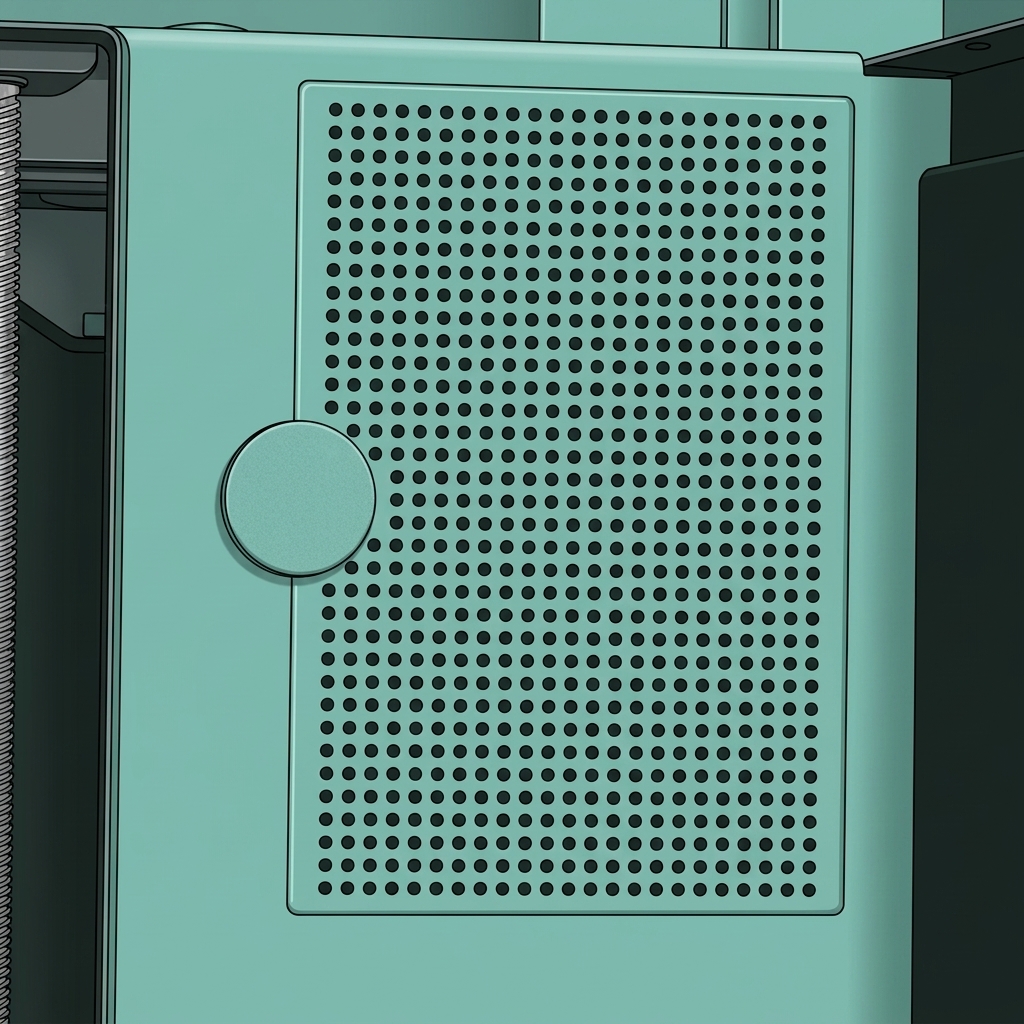

Если вентилятор не работает или температура воздуха на выходе не повышается, выключите принтер и снимите верхнюю стеклянную крышку. Опустите нагреваемый стол вниз, потянув ремень Z, чтобы открыть крышку фильтра полностью, как показано на рисунке 1-1-1, затем поднимите и снимите крышку фильтра.
Как показано на рисунке 1-1-2, возьмитесь за ремни фильтра обеими руками и снимите фильтр.
 Рисунок 1-1-1 |
 Рисунок 1-1-2 |
Затем, как показано на рисунке 1-2-1, с помощью шестигранного ключа H2.0 открутите 9 винтов A, 4 винта B и 1 винт C.
Как показано на рисунке 1-2-2, аккуратно нажмите на заднюю панель вправо, чтобы освободить её от правого натяжителя.
Согласно рисунку 1-2-3, приложите усилие влево, чтобы освободить заднюю панель от левого натяжителя, затем снимите заднюю панель.
 Рисунок 1-2-1 |
 Рисунок 1-2-2 |
 Рис. 1-2-3 |
Далее, как показано на Рис. 1-3-1, с помощью шестигранного ключа H1.5 открутите 2 винта D; а как показано на Рис. 1-3-2, с помощью шестигранного ключа H2.0 открутите 1 винт E, затем снимите Пурж-шлюз.
 Рисунок 1-2-1 |
 Рисунок 1-2-2 |
 Рис. 1-2-3 |
Используйте шестигранный ключ H2.0, чтобы открутить 3 винта B, и снимите воздуховод.
Подключите разъемы № 1, 2 и 7, затем снова включите принтер, чтобы проверить функцию нагрева камеры.
Если температура камеры по-прежнему не в норме, возможно, потребуется заменить плату управления нагревателем камеры. Пожалуйста, обратитесь к руководству по замене блока нагревателя X1E .
Сообщение об ошибке
HMS_0300-9100-0001-000A: Управление температурой нагревателя камеры 1 работает некорректно, возможно, неисправна плата AC.
HMS_0300-9200-0001-000A: Управление температурой нагревателя камеры 2 работает некорректно, возможно, неисправна плата AC.
