Блок подогрева камеры X1E

Для обеспечения более высокой и стабильной температуры камеры принтера мы добавили блок подогрева и другие вспомогательные компоненты в принтер X1E.

На этой странице приведены соответствующие инструкции по разборке и сборке блока подогрева камеры X1E, а также объяснены соответствующие меры предосторожности. Вы также можете обратиться к этой странице для разборки и сборки сменных деталей, участвующих в этом процессе.

Список деталей

Список сопутствующих деталей

№	Описание	Изображения	№	Описание	Изображения
1	Крышка фильтра		2	Угольный воздушный фильтр
3	Задняя металлическая панель X1E		4	Желоб для отходов
5	Вентилятор регулятора температуры камеры		6	Плата управления подогревом камеры

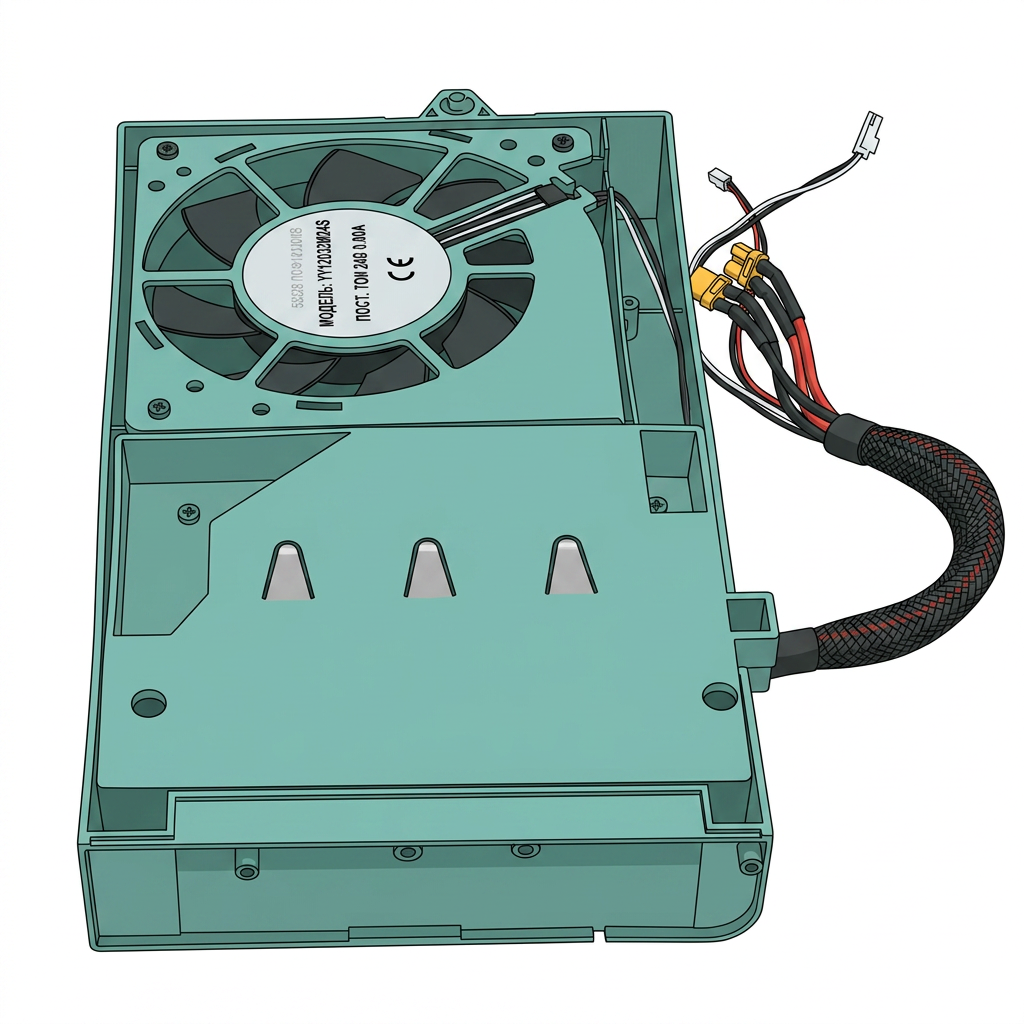

7	Правая металлическая панель X1E		8	Блок подогрева камеры

Список винтов

Необходимые инструменты и материалы

Шестигранный ключ H1.5 / H2.0

Крестовая отвертка

Плоскогубцы с узкими губками

Предупреждение по технике безопасности

ВАЖНО!

Крайне важнообесточить принтер перед выполнением любых работ по техническому обслуживаниюпринтера и его электроники, включая провода инструментальной головки, так как оставление принтера включенным во время выполнения таких задач может вызвать короткое замыкание, что приведет к дополнительному повреждению электроники и созданию опасной ситуации.

При выполнении технического обслуживания или устранении неполадок на принтере может потребоваться разборка некоторых частей, включая хотенд. Этот процесс может обнажить провода и электрические компоненты, которые потенциально могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер все еще включен.Это может повредить электронику принтера и вызвать дальнейшие повреждения.

Поэтому необходимовыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Выполняя это, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.

Если у вас есть какие-либо опасения или вопросы по поводу следования этому руководству,откройте новый тикет на нашей странице поддержкии мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.

Разборка

activated-carbon-air-filter">Шаг 1: Удаление угольного воздушного фильтра

Снимите стеклянную крышку, опустите heated bed вниз, потянув ремень оси Z, и откройте всю крышку фильтра, как показано на рисунке 1-1-1, затем снимите и удалите крышку фильтра;

Как показано на рисунке 1-1-2, потяните за ремешок фильтра двумя руками, чтобы удалить угольный воздушный фильтр.

Рис. 1-1-1	Рис. 1-1-2

Шаг 2: Удаление задней панели

Снимите стеклянную крышку, а затем, как показано на рисунке 1-2-1, открутите 9 винтов A, 4 винта B и 1 винт C шестигранным ключом H2.0;

Как показано на рисунке 1-2-2, сначала немного сдвиньте заднюю панель вправо и ослабьте заднюю панель от натяжителя с правой стороны;

Как показано на рисунке 1-2-3, приложите усилие влево, освободите заднюю панель от левого натяжителя и снимите заднюю панель.

Рис. 1-2-1	Рис. 1-2-2	Рис. 1-2-3

Шаг 3: Удаление лишнего желоба

Как показано на рисунке 1-3-1, открутите 2 винта D шестигранным ключом H1.5;

Как показано на рисунке 1-3-2, открутите 1 винт E шестигранным ключом H2.0;

Удалите лишний желоб, как показано на рисунке 1-3-3.

Рис. 1-3-1	Рис. 1-3-2	Рис. 1-3-3

chamber-temperature-regulator-fan">Шаг 4: Удаление вентилятора регулятора температуры камеры

Как показано на рисунке 1-4-1, открутите 3 винта B шестигранным ключом H2.0 и удалите воздуховод;

Как показано на рисунке 1-4-2, отсоедините подключение вентилятора от разъема с маркировкой FAN1 на главной плате управления, ослабьте кабель вентилятора от трех стяжек и открутите 1 винт F шестигранным ключом H2.0;

Удалите вентилятор регулятора температуры камеры, как показано на рисунке 1-4-3.

Рис. 1-4-1	Рис. 1-4-2	Рис. 1-4-3

Шаг 5: Удаление платы управления нагревателем камеры

Как показано на рисунке 1-5-1, отсоедините 8 соединительных кабелей от платы управления нагревателем. Обратите внимание, что разъемы, указанные стрелками, имеют защелку. При отключении необходимо нажать на защелку, чтобы разблокировать;

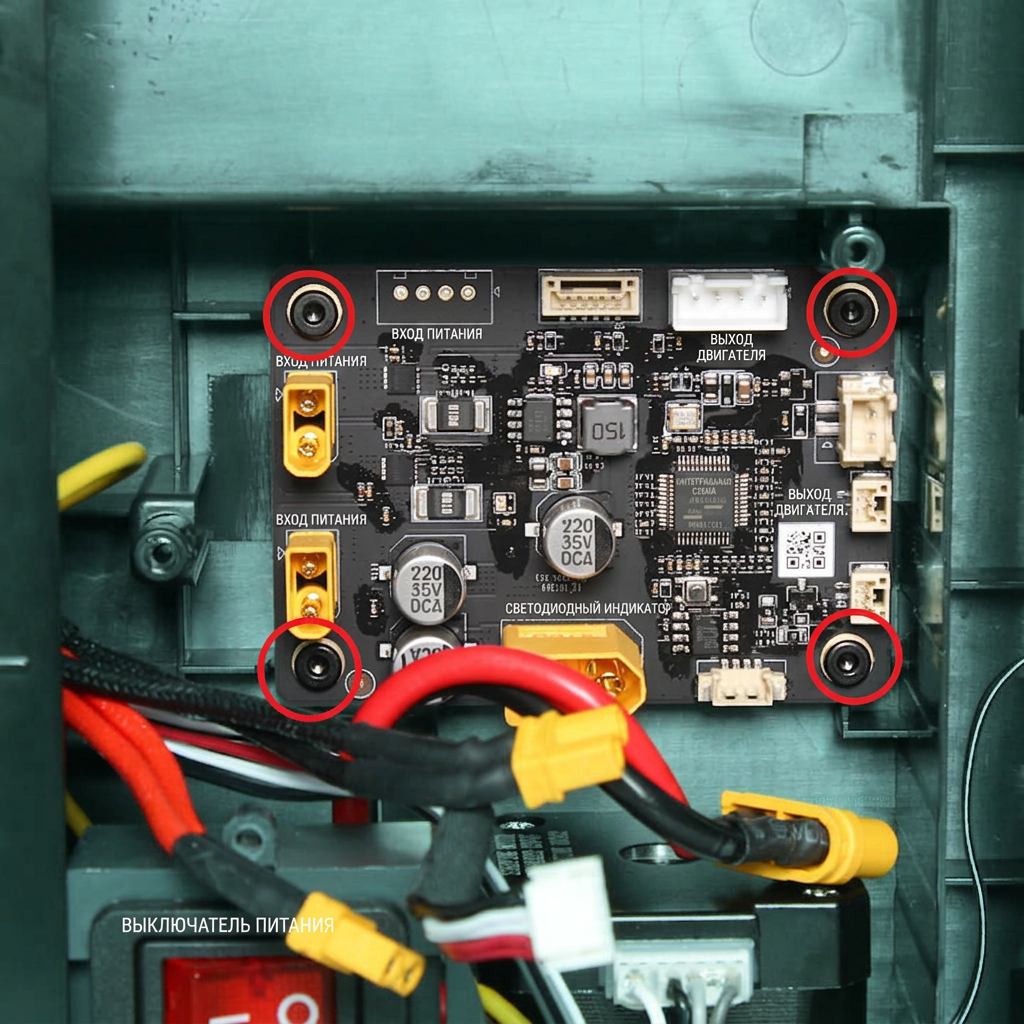

Как показано на рисунке 1-5-2, открутите 4 винта G шестигранным ключом H2.0 и удалите плату управления нагревательным блоком;

Как показано на рисунке 1-5-3, пронумерованные разъемы подключены к следующим объектам:

1- Нагревательный блок камеры (Черный, GND) 2- Нагревательный блок камеры (Красный, 24V) 3- Внутренний блок питания (24V) 4- Сетевой интерфейс и плата подключения AMS 5- Внутренний датчик температуры NTC блока питания 6- Вентилятор охлаждения питания 7- Вентилятор нагревательного блока камеры 8- Датчик температуры NTC нагревательного блока камеры

Рис. 1-5-1	Рис. 1-5-2	Рис. 1-5-3

Шаг 6: Удаление правой металлической панели

Как показано на рисунке 1-6-1, открутите 4 винта C за правой металлической панелью шестигранным ключом H2.0;

Как показано на рисунке 1-6-2, снимите EVA-прокладку и открутите 1 винт C сверху правой металлической панели шестигранным ключом H2.0;

Как показано на рисунке 1-6-3, открутите 4 винта C на правом переднем столбе шестигранным ключом H2.0;

Как показано на рисунке 1-6-4, положите принтер на бок так, чтобы правая боковая панель была обращена вверх, и открутите 2 винта C снизу шестигранным ключом H2.0;

Как показано на рисунке 1-6-5, приложите усилие с обеих сторон правой металлической панели одновременно, чтобы снять ее с принтера;

Как показано на рисунке 1-6-6, помимо винтов, правая металлическая панель приклеена пеной к принтеру на средней балке, поэтому снять правую металлическую панель не так просто. Рекомендуется работать как минимум вдвоем.

Рис. 1-6-1	Рис. 1-6-2	Рис. 1-6-3

Рис. 1-6-4	Рис. 1-6-5	Рис. 1-6-6

Шаг 7: Снятие блока нагревателя камеры

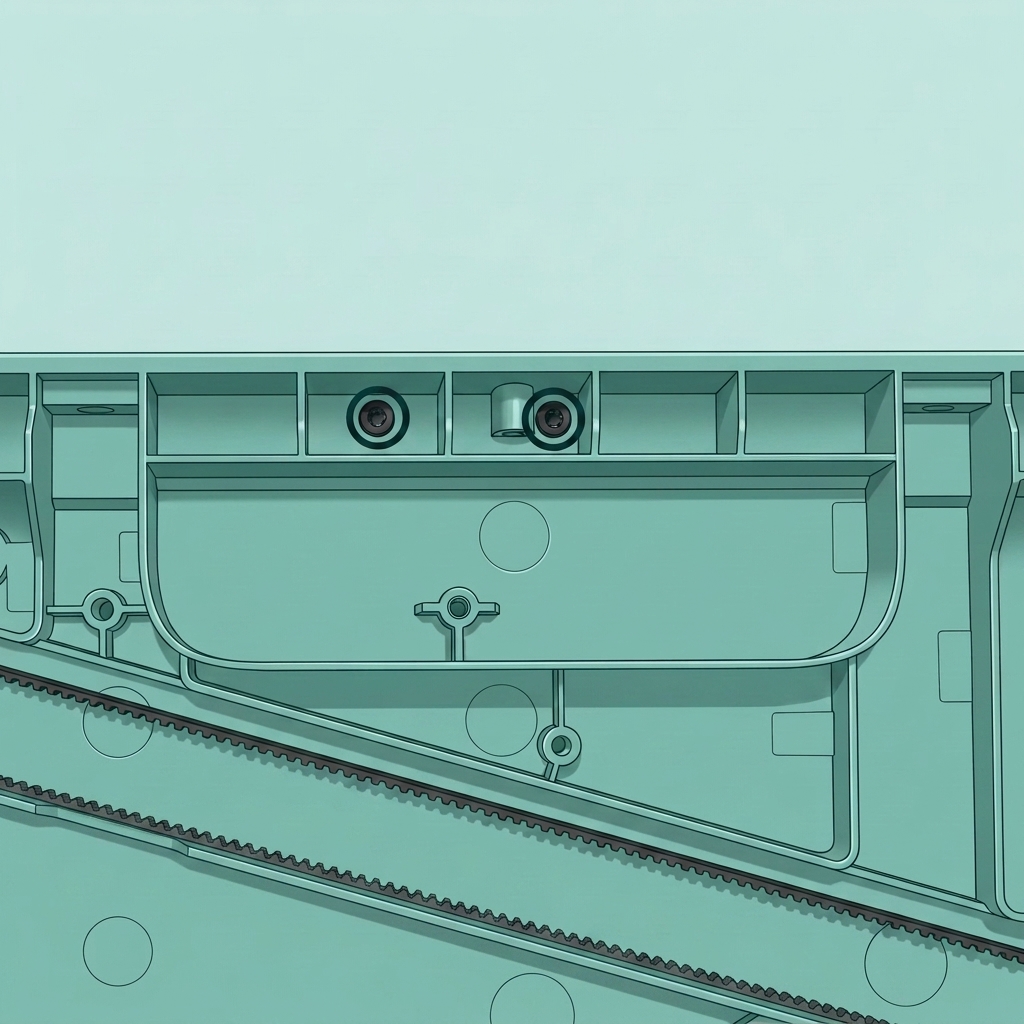

Как показано на рисунке 1-7-1, открутите 2 винта F внизу с помощью шестигранного ключа H2.0;

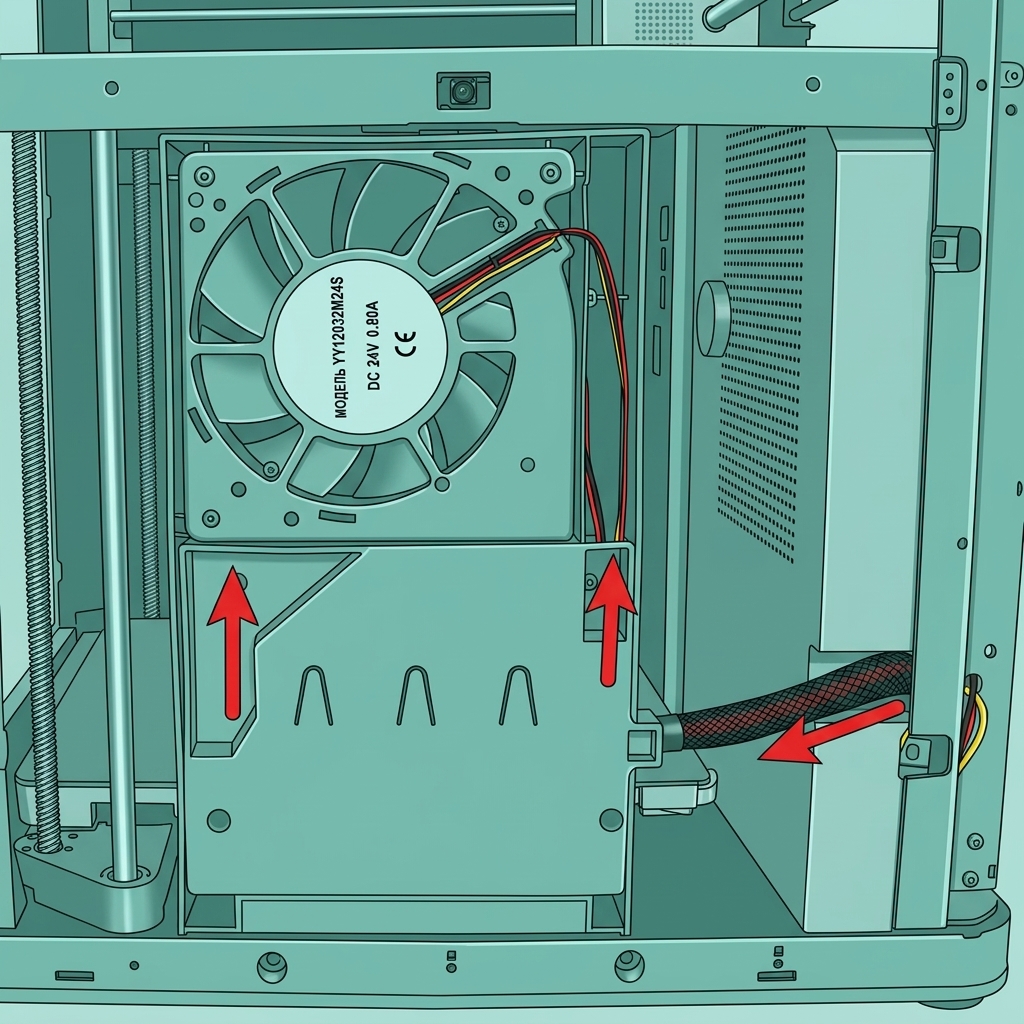

Как показано на рисунке 1-7-2, установите принтер вертикально, вытяните кабели блока нагревателя из отверстия на правой задней стойке и приложите усилие вертикально вверх, чтобы отсоединить блок нагревателя от нижнего основания;

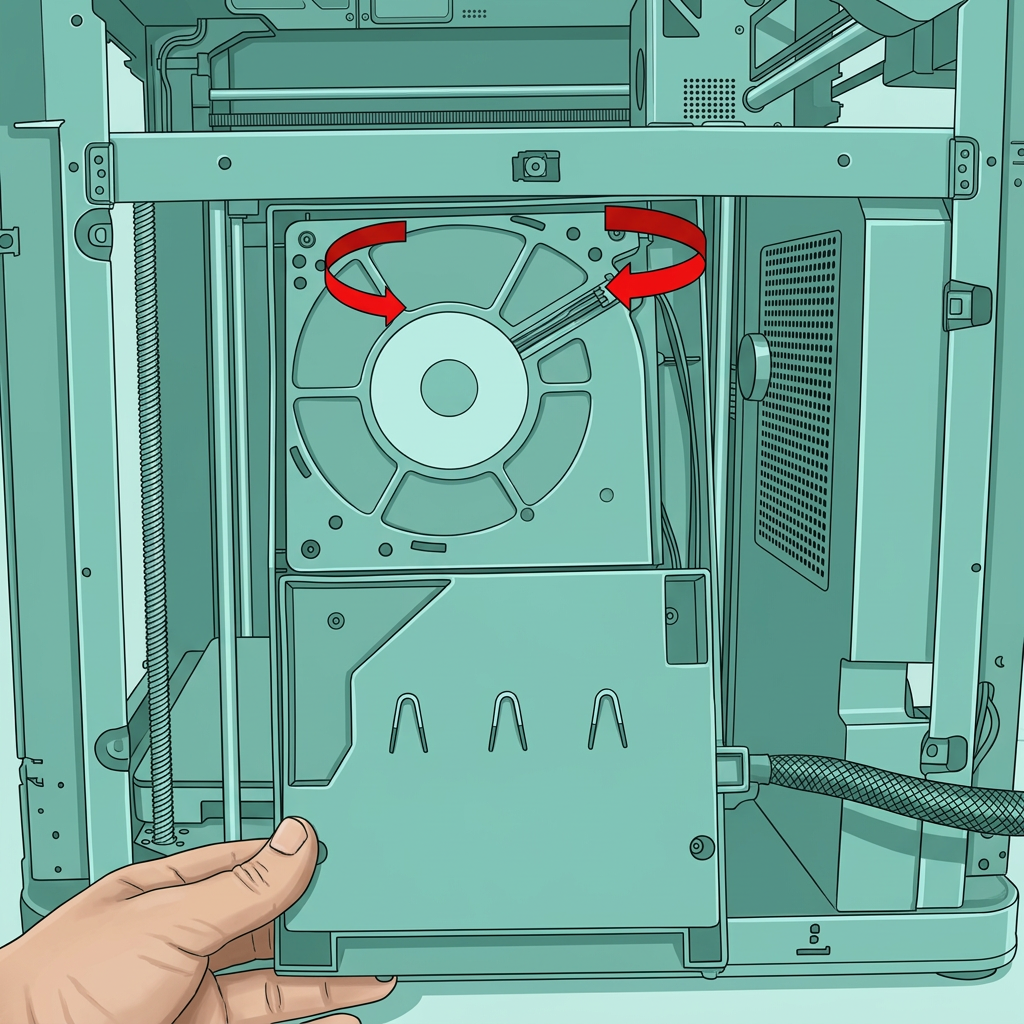

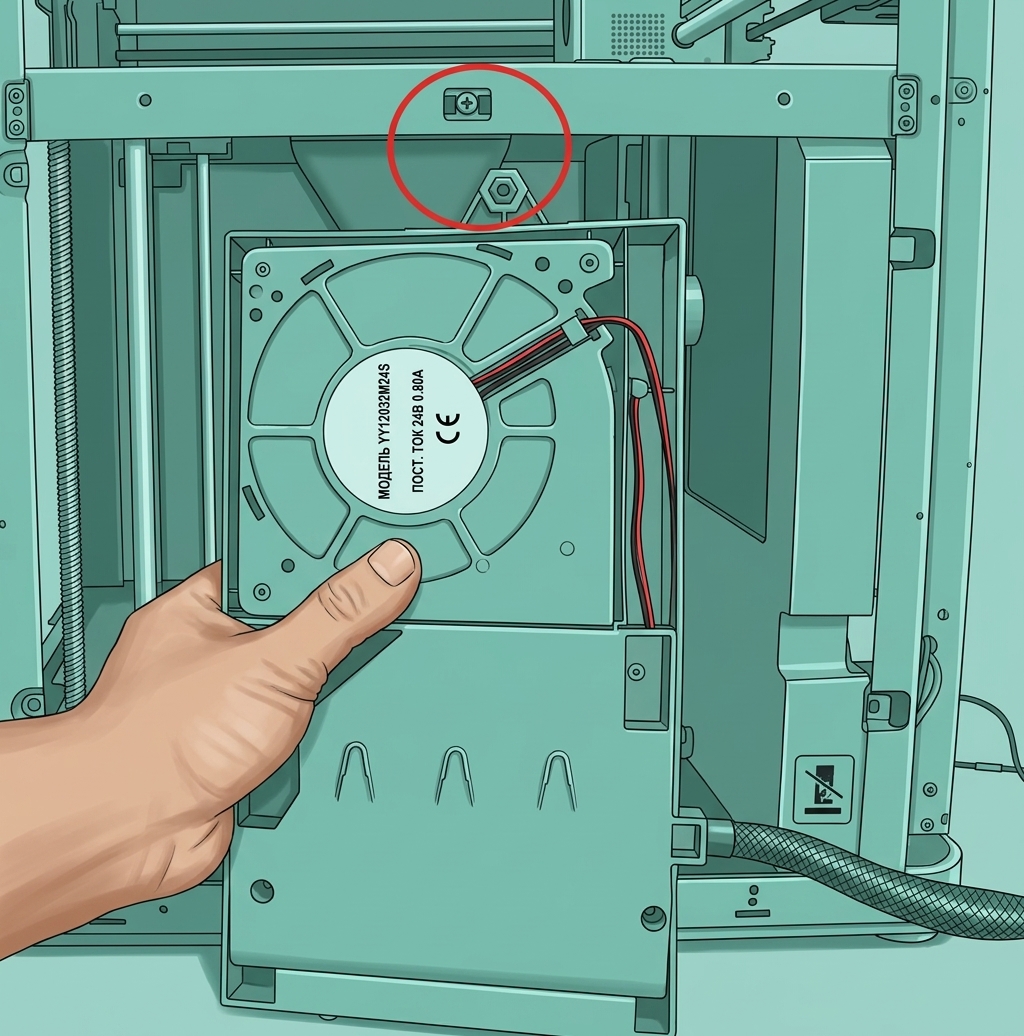

Как показано на рисунках 1-7-3 и 1-7-4, используйте верхний фиксирующий винт в качестве опоры, чтобы повернуть блок нагревателя и снять его с балки;

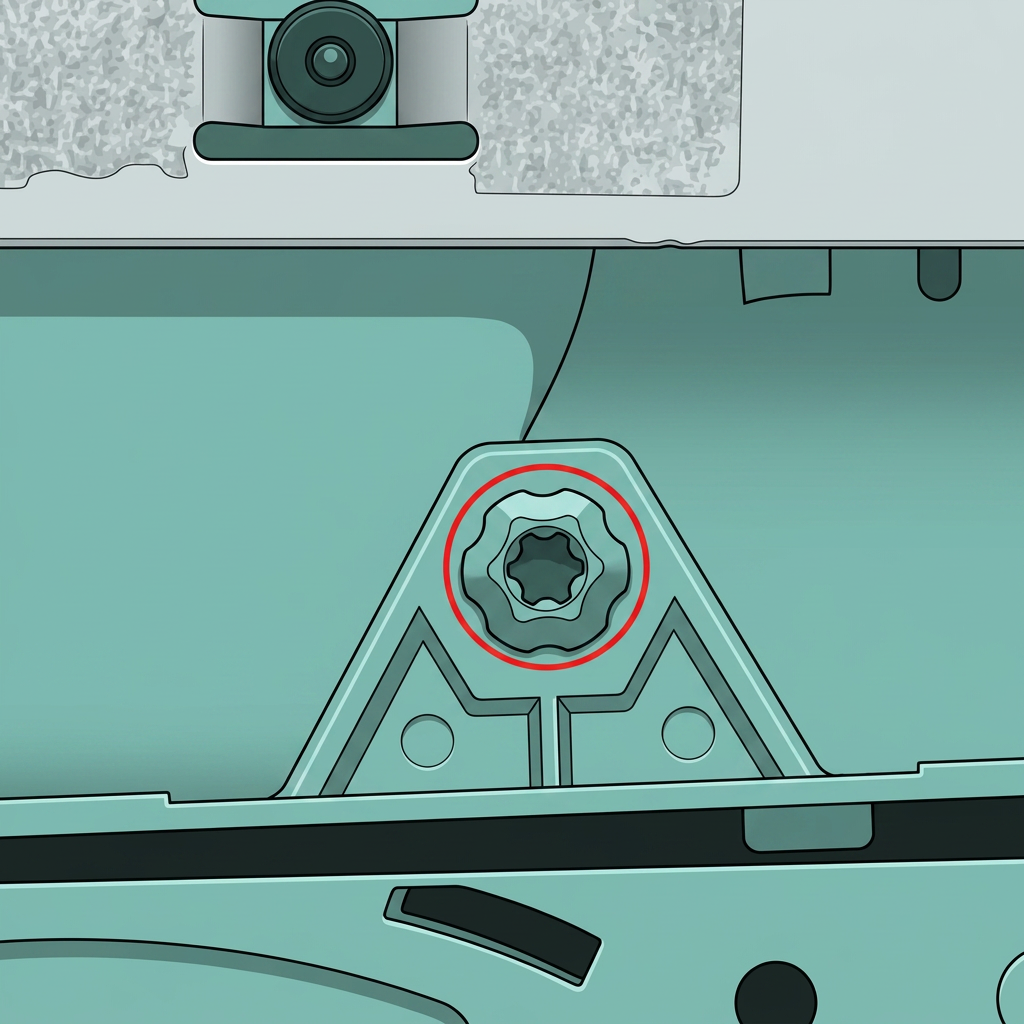

Примечание: На фиксированной позиции над блоком нагревателя находится резиновый блок, поэтому при повороте для снятия блока нагревателя не нужно беспокоиться о повреждении, как показано на рисунке 1-7-5;

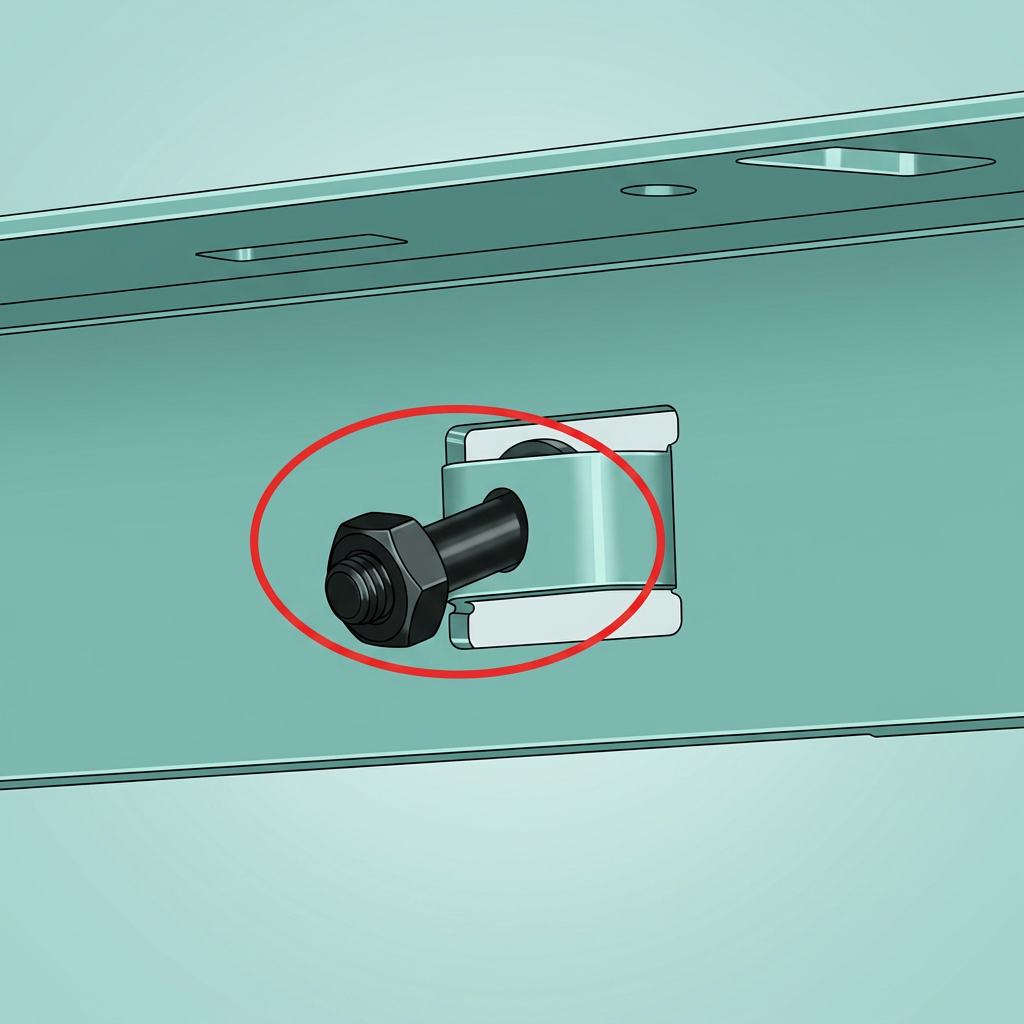

Как показано на рисунке 1-7-6, используйте плоскогубцы и шестигранный ключ H2.0 для удаления винтов H и гайки, оставшихся на балке.

Рис. 1-7-1	Рис. 1-7-2	Рис. 1-7-3

Рис. 1-7-4	Рис. 1-7-5	Рис. 1-7-6

Сборка

Шаг 1: Установка блока нагревателя камеры

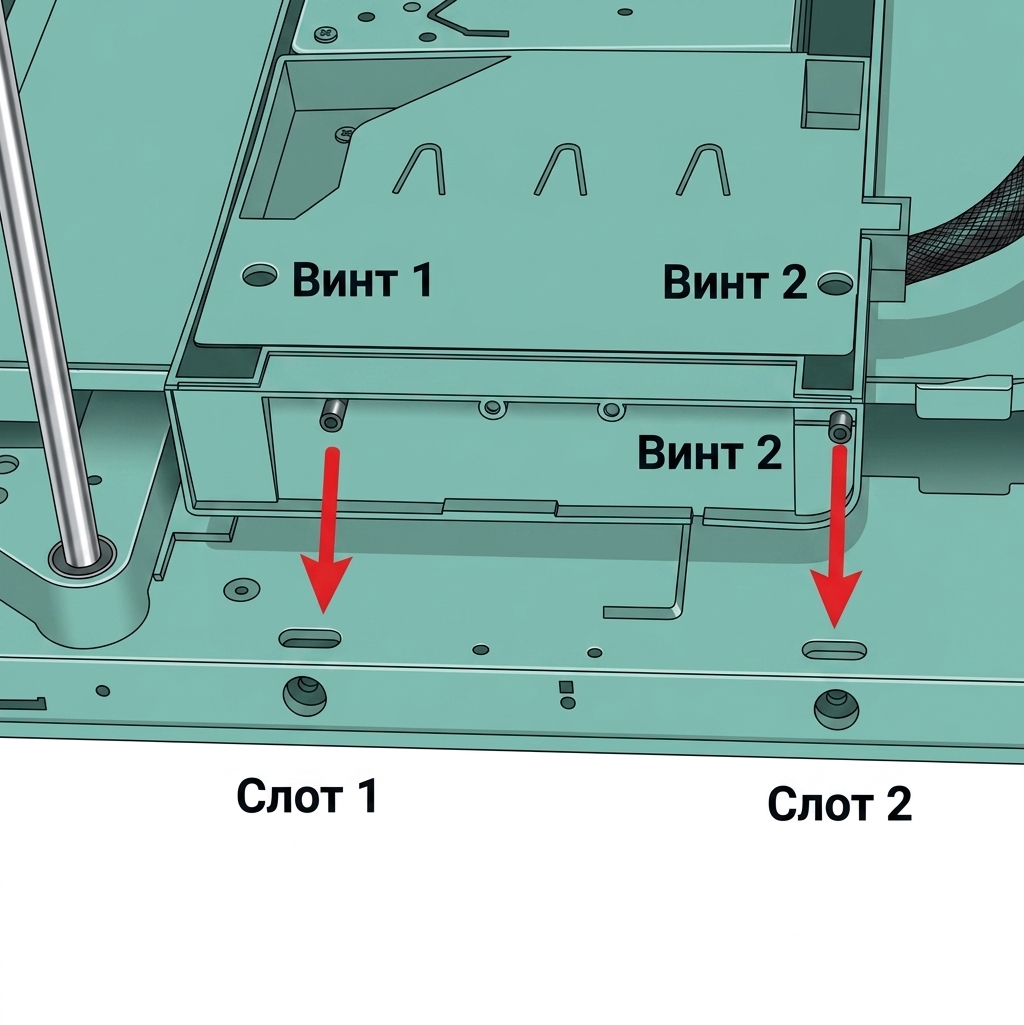

Как показано на рисунке 2-1-1, совместите два выступающих столбика с установочными пазами и установите блок нагревателя на место;

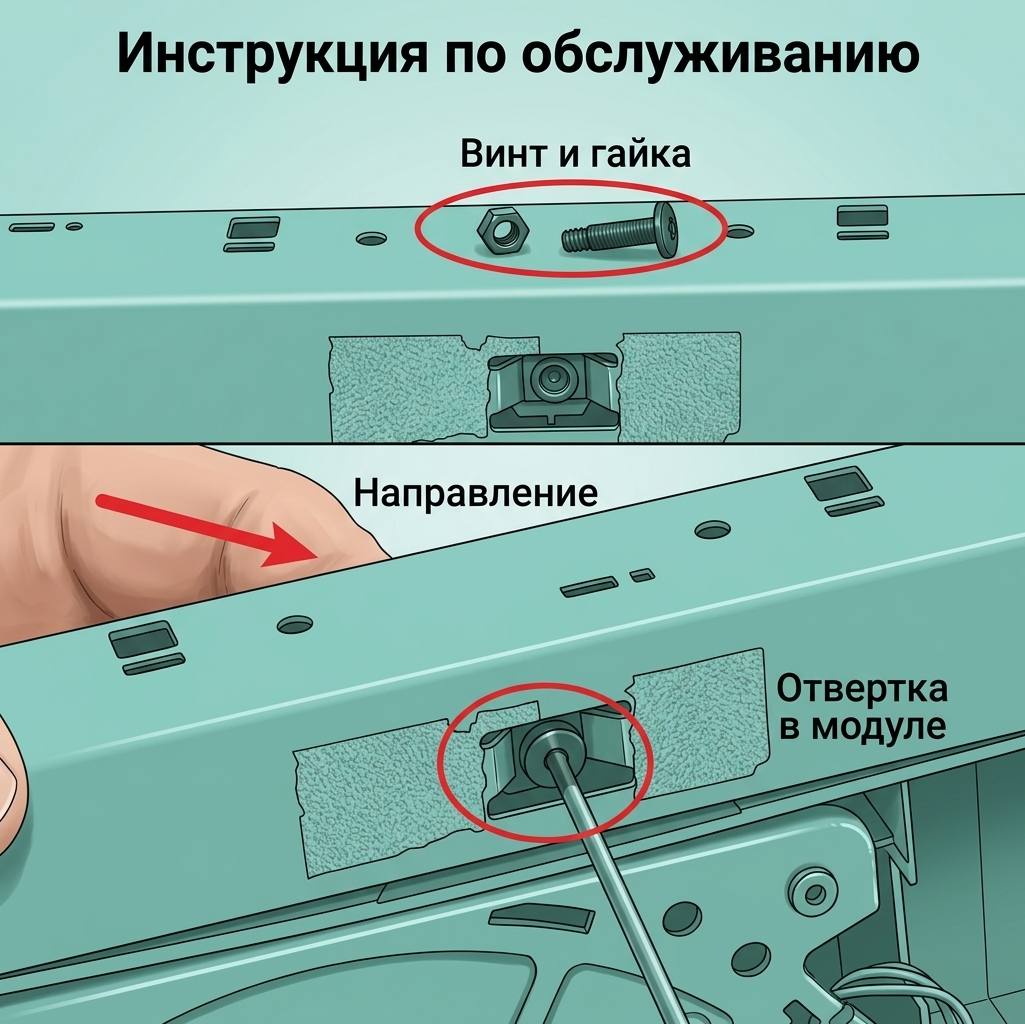

Как показано на рисунке 2-1-2, установите обратно удаленный винт H и гайку в их исходные положения, прижмите гайку руками или зажмите гайку плоскогубцами с тонкими губками, а затем затяните винт H;

Как показано на рисунке 2-1-3, проведите все кабели блока нагревателя через кабельное отверстие между правой задней стойкой и внутренним щитком;

Как показано на рисунке 2-1-4, положите принтер на левый бок и затяните 2 винта F снизу основания для фиксации блока нагревателя.

Рис. 2-1-1	Рис. 2-1-2	Рис. 2-1-3	Рис. 2-1-4

Шаг 2: Установка правой металлической панели

Как показано на рисунке 2-2-1, установите правую металлическую панель на принтер и совместите положение установки;

Как показано на рисунке 2-2-2, затяните 2 винта C на основании;

Как показано на рисунке 2-2-3, установите принтер вертикально, совместите отверстия под винты, затяните 1 винт C на верхней балке и приклейте EVA-прокладку обратно в исходное положение;

Как показано на рисунке 2-2-4, затяните 4 винта C в правой передней стойке;

Как показано на рисунке 2-2-5, затяните 4 винта C в задней части правой металлической панели.

Примечание: При затяжке винтов на правой металлической панели положение может сместиться, что затруднит вкручивание винтов. Для 8 винтов на правой передней стойке и сзади их можно оставить ослабленными до тех пор, пока все винты не будут вкручены.

Рис. 2-2-1	Рис. 2-2-2	Рис. 2-2-3

Рис. 2-2-4	Рис. 2-2-5

Шаг 3: Установка платы управления нагревателем камеры

Как показано на рисунке 2-3-1, установите плату управления нагревателем камеры на принтер и закрепите её 4 винтами G;

Как показано на рисунке 2-3-2, обязательно проверьте информацию о разъемах перед подключением кабеля, пронумерованные разъемы подключаются к следующим объектам:

1- Блок нагревателя камеры (Черный, GND) 2- Блок нагревателя камеры (Красный, 24V) 3- Внутренний блок питания (24V) 4- Сетевой интерфейс и плата подключения AMS 5- Внутренний блок питания NTC 6- Вентилятор охлаждения питания 7- Вентилятор блока нагревателя камеры 8- Датчик NTC блока нагревателя камеры

Как показано на рисунке 2-3-3, согласно приведенной выше информации о разъемах, подключите 8 кабелей к соответствующим разъемам.

Рис. 2-3-1	Рис. 2-3-2	Рис. 2-3-3

Шаг 4: Установка вентилятора регулятора температуры камеры

Как показано на рисунке 2-4-1, установите вентилятор регулятора температуры камеры, закрепите вентилятор 1 винтом F, затем уложите кабель вентилятора в кабельные зажимы по маршруту, указанному стрелкой на рисунке, и наконец подключите его к разъему платы MC, помеченному FAN1;

Как показано на рисунке 2-4-2, установите воздуховод под вентилятором регулятора температуры камеры и затяните 3 винта B для его фиксации.

Рис. 2-4-1	Рис. 2-4-2

Шаг 5: Установка желоба для излишков

Как показано на рисунке 2-5-1, установите желоб для излишков на принтер, защелки по обеим сторонам желоба должны войти в положение, и убедитесь, что соединительные кабели не зажаты;

Как показано на рисунке 2-5-2, затяните 1 винт E с левой стороны желоба;

Как показано на рисунке 2-5-3, затяните 2 винта D сверху желоба.

Рис. 2-5-1	Рис. 2-5-2	Рис. 2-5-3

Шаг 6: Установка задней панели

Как показано на рисунке 2-6-1, сначала проведите кронштейн для трубки через заднюю панель, затем установите деталь рядом с устройством натяжения справа на место, вы можете использовать шестигранный ключ, чтобы надавить на край для установки;

Как показано на рисунке 2-6-2, потяните заднюю панель влево и установите деталь рядом с левым натяжителем на место; можно использовать шестигранный ключ, чтобы надавить на край для облегчения установки;

Как показано на рисунке 2-6-3, закрепите 9 винтов A, 4 винта B и 1 винт C для фиксации задней панели.

Рис. 2-6-1	Рис. 2-6-2	Рис. 2-6-3

Шаг 7: Установка воздушного фильтра с активированным углем

Как показано на рисунках 2-7-1 и 2-7-2, установите воздушный фильтр с активированным углем на принтер так, чтобы белые ремешки фильтра были обращены к вам;

Как показано на рисунке 2-7-3, установите крышку фильтра на место.

Рис. 2-7-1	Рис. 2-7-2	Рис. 2-7-3

Проверка работоспособности

1. Подключите AMS к принтеру и включите принтер, убедитесь, что принтер и AMS запускаются штатно;

2. На экране нажмите иконку вентилятора регулятора температуры камеры, затем включите вентилятор, убедитесь, что вентилятор включается и выключается штатно;

3. На экране нажмите иконку температуры камеры, установите температуру выше текущей и убедитесь, что охлаждающий вентилятор блока питания и вентилятор нагревателя начинают работать.

Если тест не пройден, проверьте все соединения еще раз и повторите попытку. Если проблема сохраняется, обратитесь в службу поддержки Bambu Lab.

Шаг калибровки после операции

После замены соответствующих деталей, описанных на этой странице, перед использованием принтера не требуется выполнять какую-либо калибровку или операции.
