Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены абсолютно идентичны для H2S и H2C.
Вытяжной вентилятор камеры
Вытяжной вентилятор камеры установлен на правой внутренней обшивке принтера, за фильтром воздуха с активированным углем, и используется для вывода воздуха изнутри принтера наружу.
Запасные части для вытяжного вентилятора камеры включают следующее:
-
Вытяжной вентилятор камеры * 1
-
Активная вытяжка камеры * 2
-
Мягкие винты * 4
chamber-exhuast-fan_stick.jpg" alt="мягкий винт.jpg" width="200">
Когда использовать
-
Вентилятор скрипит
-
Вентилятор поврежден
Необходимые инструменты и материалы
-
Новый вытяжной вентилятор камеры
-
Шестигранный ключ H2.0

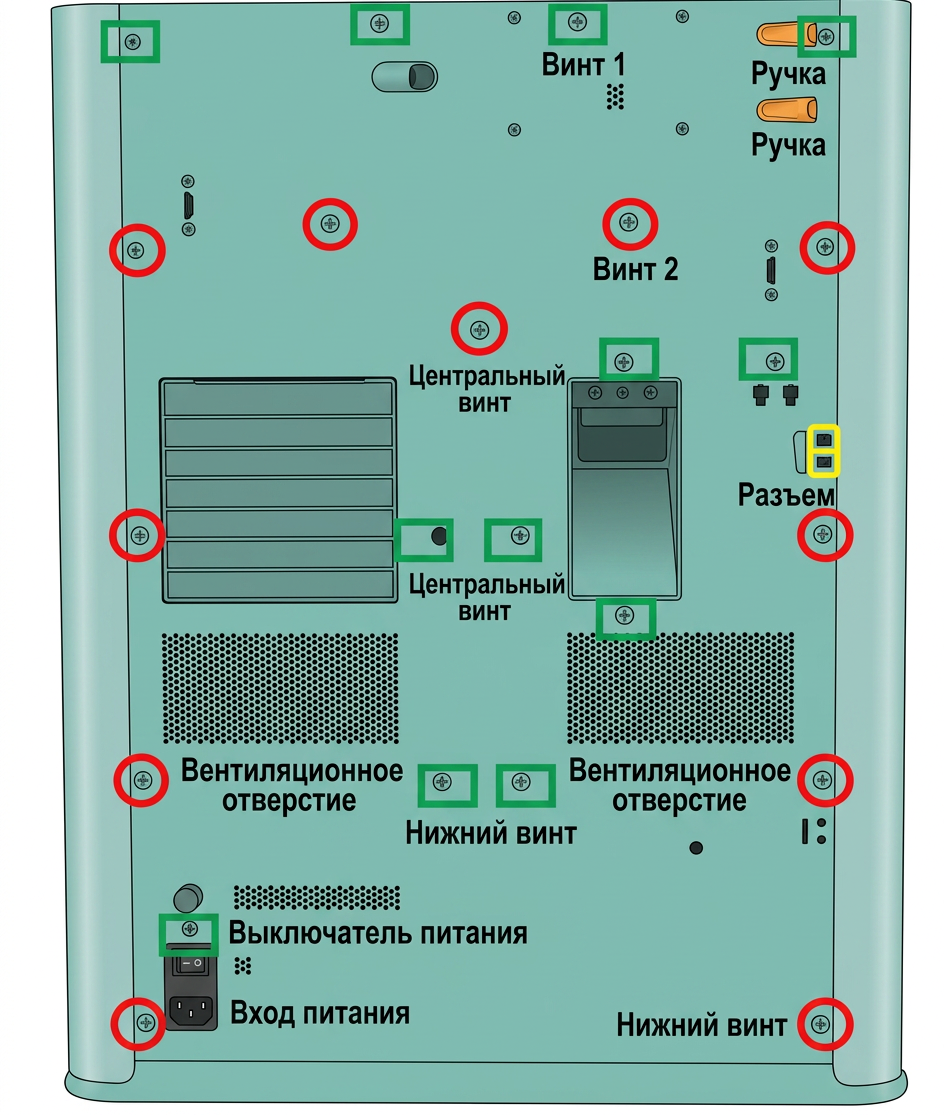

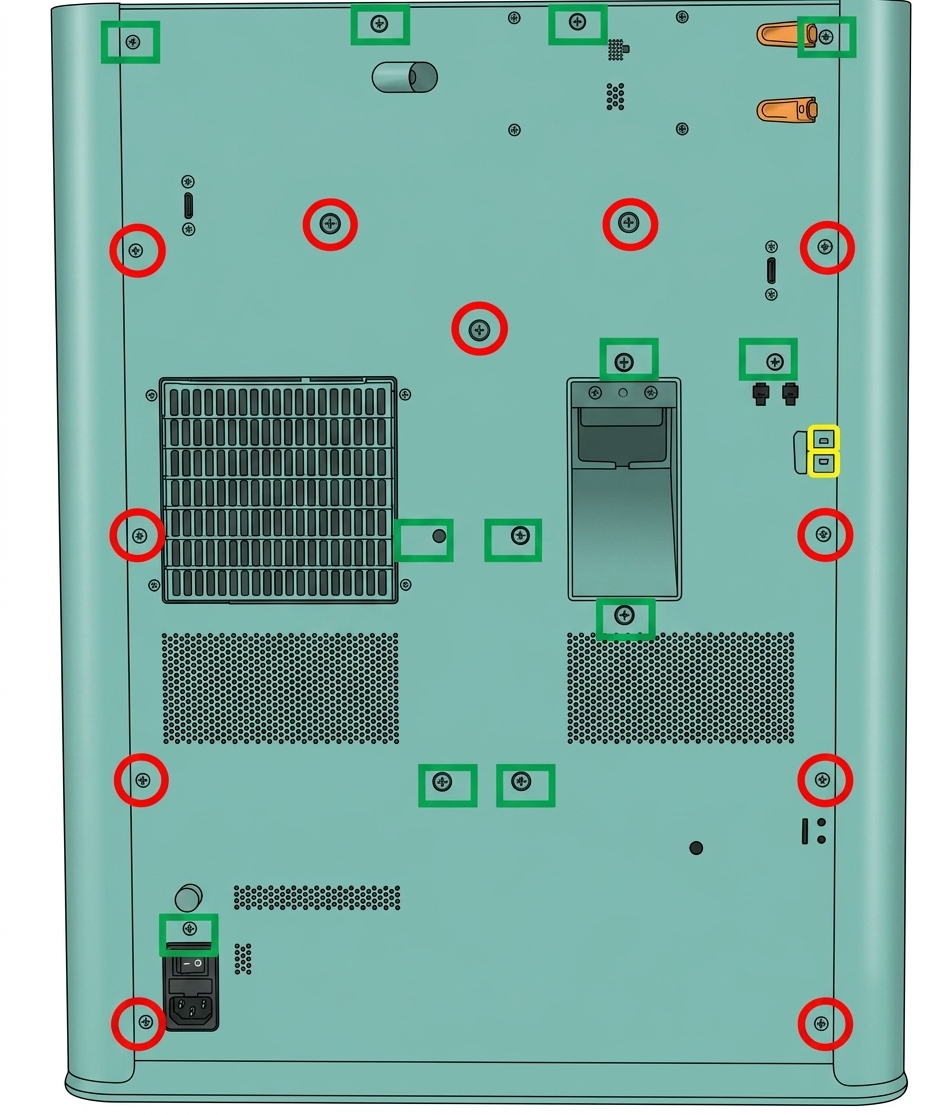

Характеристики и количество винтов, участвующих в замене вытяжного вентилятора камеры H2D (рекомендуется правильно хранить удаленные винты, чтобы избежать потери):
| Характеристика | Изображение | Применение | Положение | Количество | |
|---|---|---|---|---|---|
| BT3x8 | Закрепить заднюю панель (обозначено зеленым квадратом) |  |
12 | ||
| Закрепить шлюз для промывки |  |
1 | |||
| ST3x8 | Закрепить заднюю панель (обозначено красным кругом) |  |
11 | ||
| ST3x12 | Закрепить кронштейн держателя катушки (обозначено желтым квадратом) |  |
2 |
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить питание принтера перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. В случае любых сомнений или вопросов о следовании этому руководству мы рекомендуем подать технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие вытяжного вентилятора камеры
purge-chute" class="toc-header">Шаг 1: Снятие крышки задней панели и шлюза для промывки
Вы можете обратиться к этой Wiki для снятия крышки панели и шлюза для промывки:
Шаг 2: Снятие активной вытяжки камеры
Аккуратно снимите активную вытяжку камеры. Если она повреждена, используйте запасную вытяжку. Вы можете обратиться к этой Wiki для снятия:
Замена активной вытяжки камеры H2D
Шаг 3: Снятие крышки угольного воздушного фильтра и угольного воздушного фильтра
Поскольку мягкие винты нужно будет закрепить с этой стороны позже, вы можете обратиться к этой Wiki для снятия крышки угольного воздушного фильтра и угольного воздушного фильтра:
Замена крышки угольного фильтра/угольного фильтра H2D
Шаг 4: Снятие вытяжного вентилятора камеры

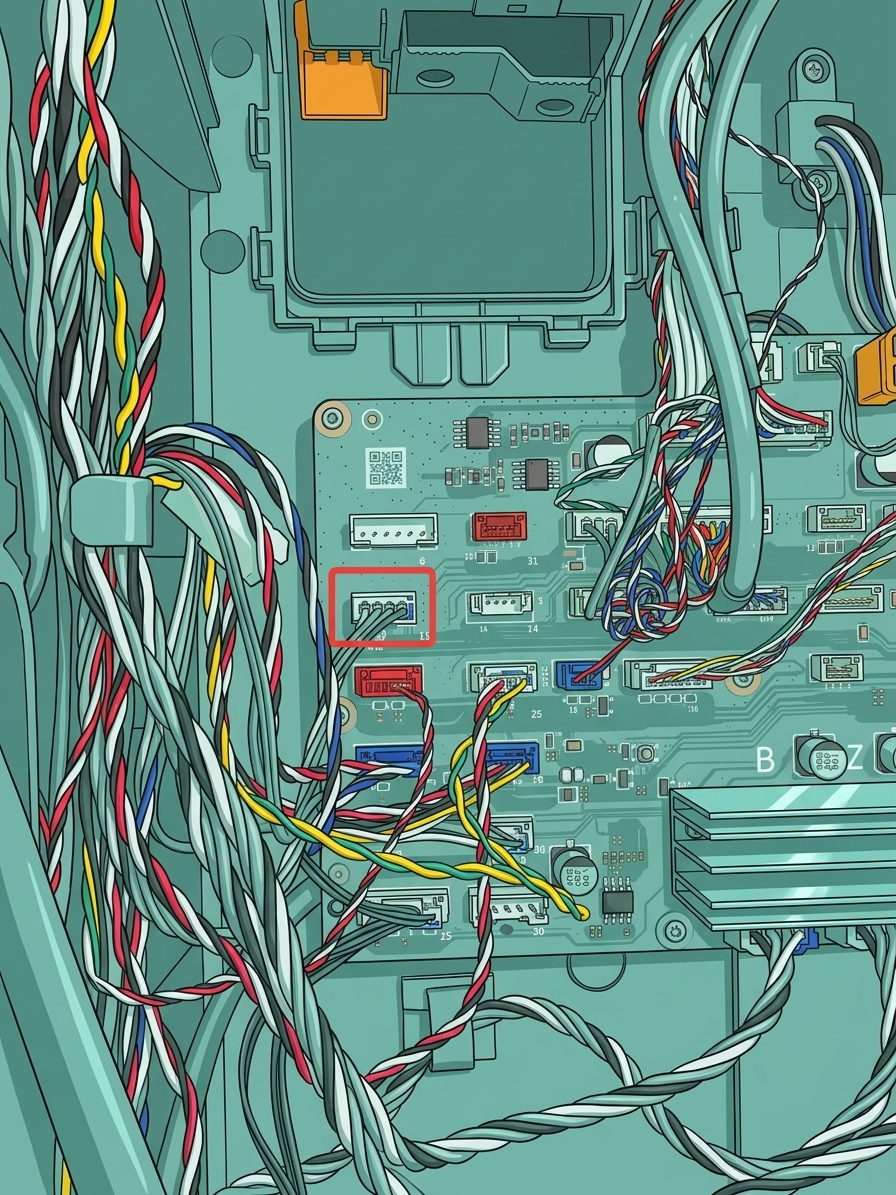

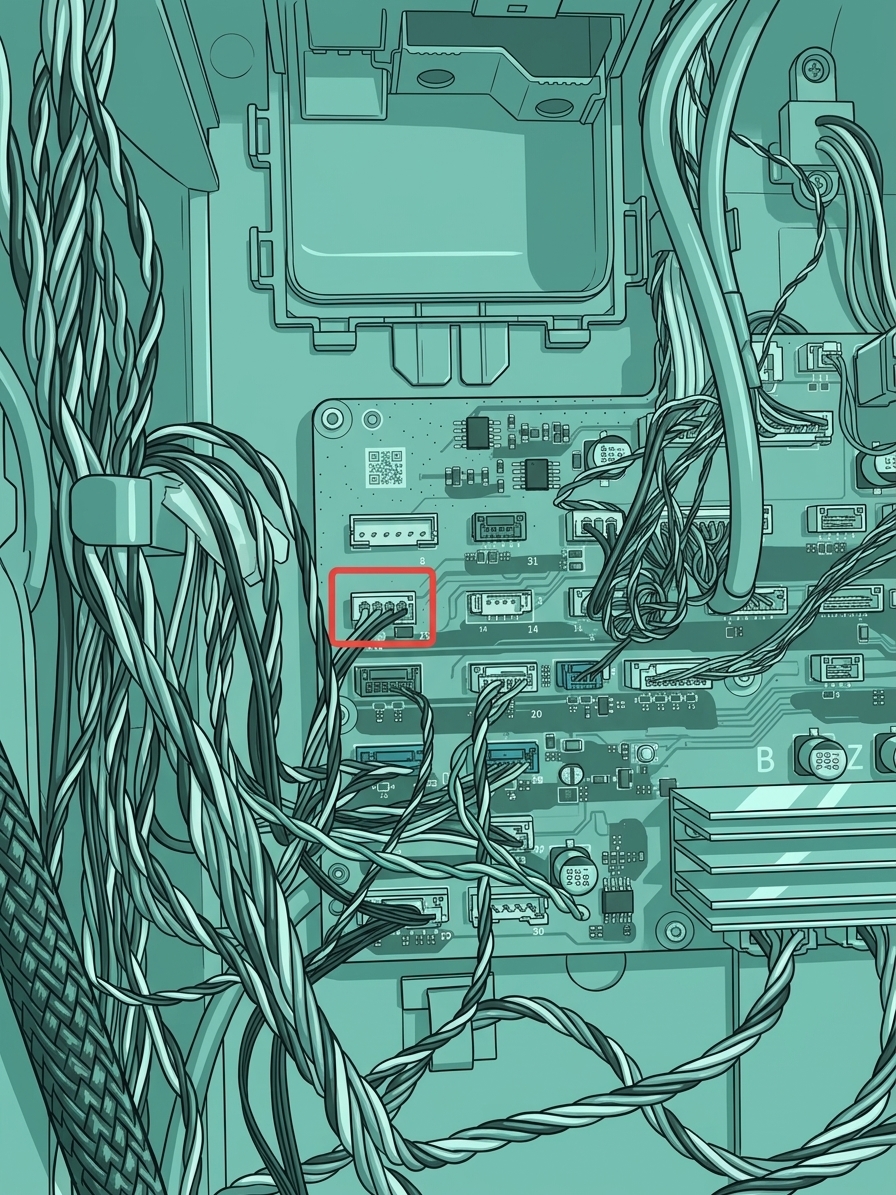

- Во-первых, отсоедините разъем вытяжного вентилятора камеры от MC-платы и снимите кабель с кабельного зажима.

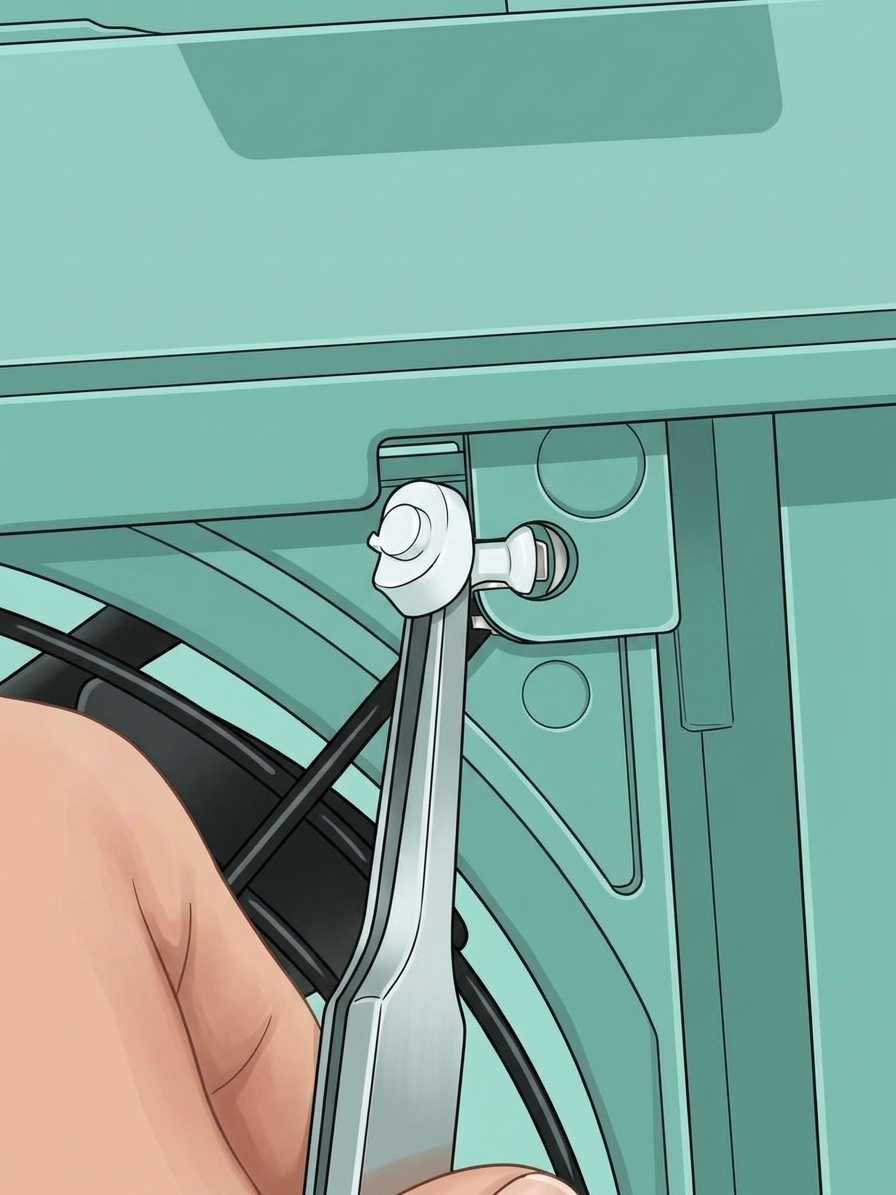

- Вытяжной вентилятор камеры закреплен на правой внутренней обшивке мягкими винтами. Вы можете крепко потянуть вентилятор наружу. После снятия снимите мягкие винты, оставшиеся на внутренней обшивке.
Цвет мягкого винта может варьироваться; это нормально и не влияет на установку или производительность.
Установка вытяжного вентилятора камеры
Шаг 1: Установка вытяжного вентилятора камеры

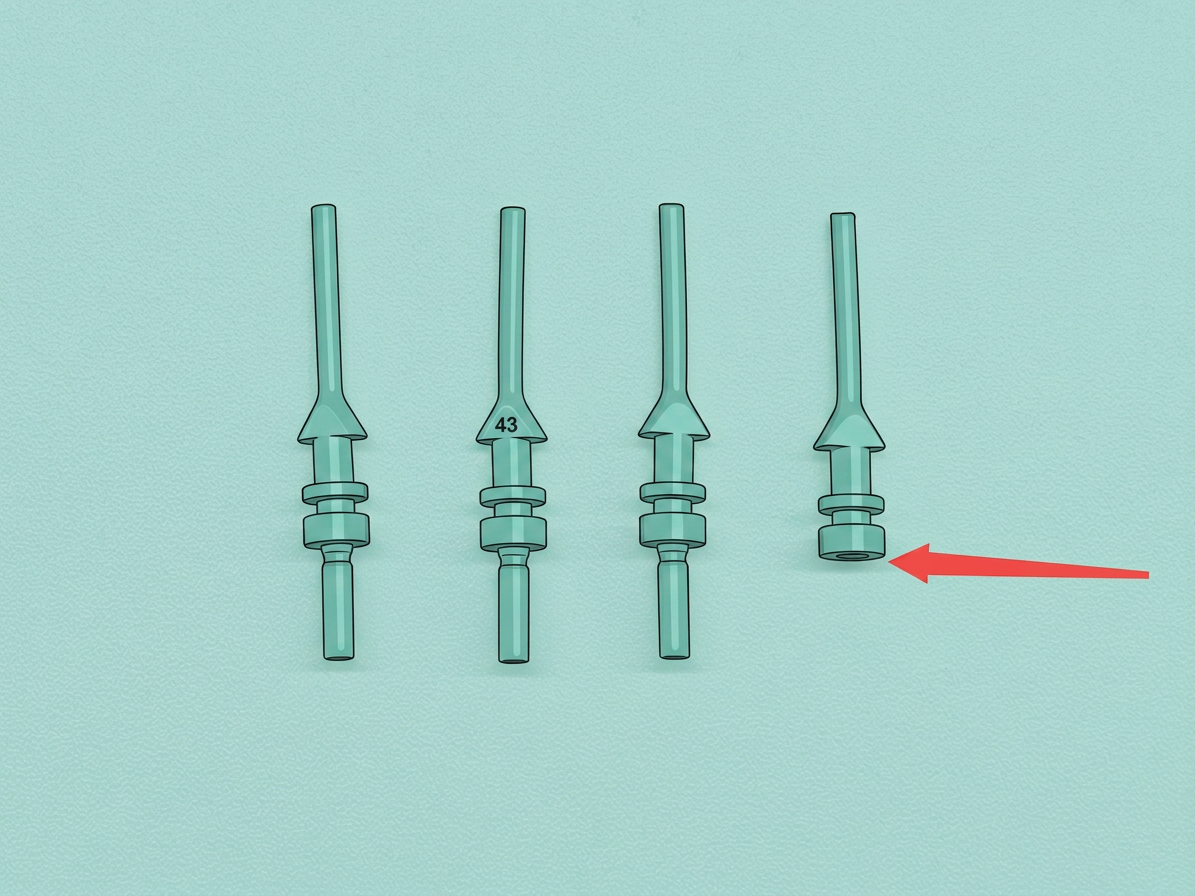

- Выньте четыре мягких винта и отрежьте конец одного из них.

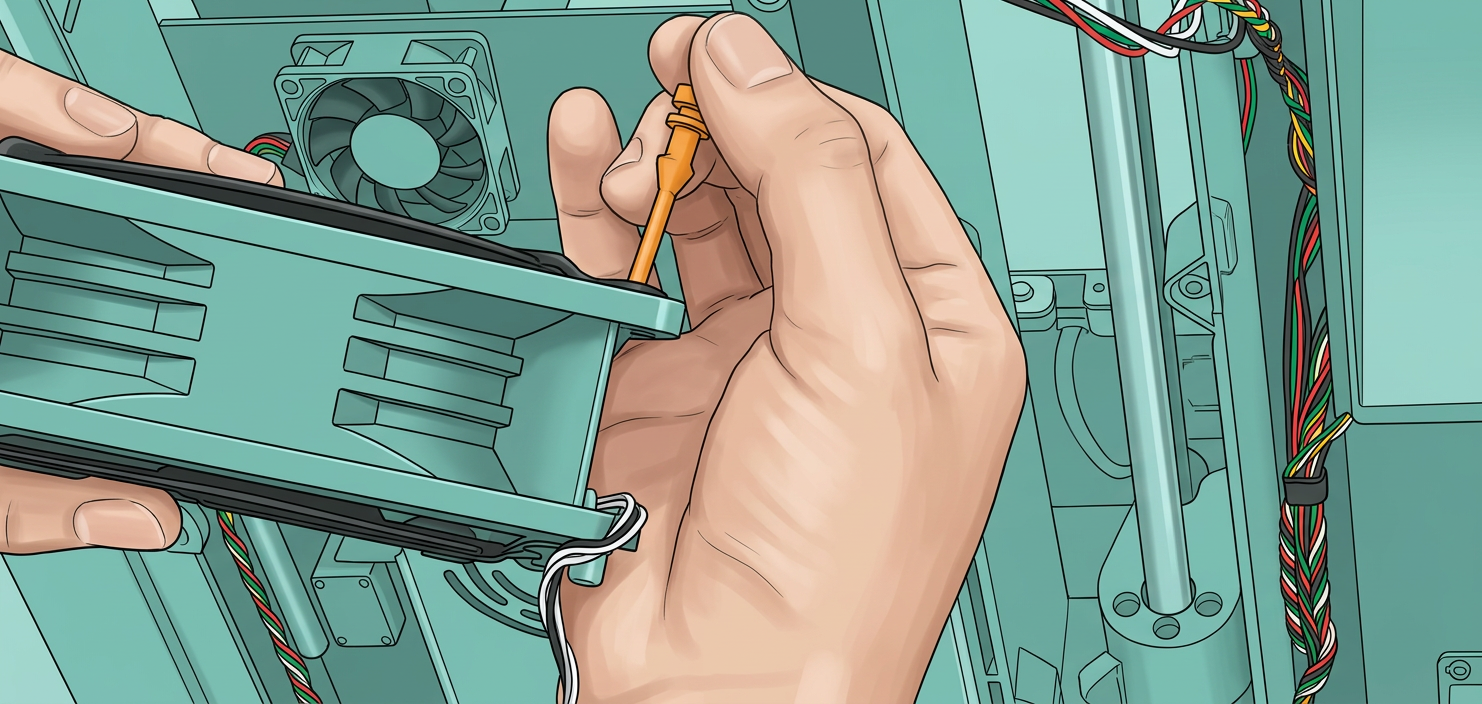

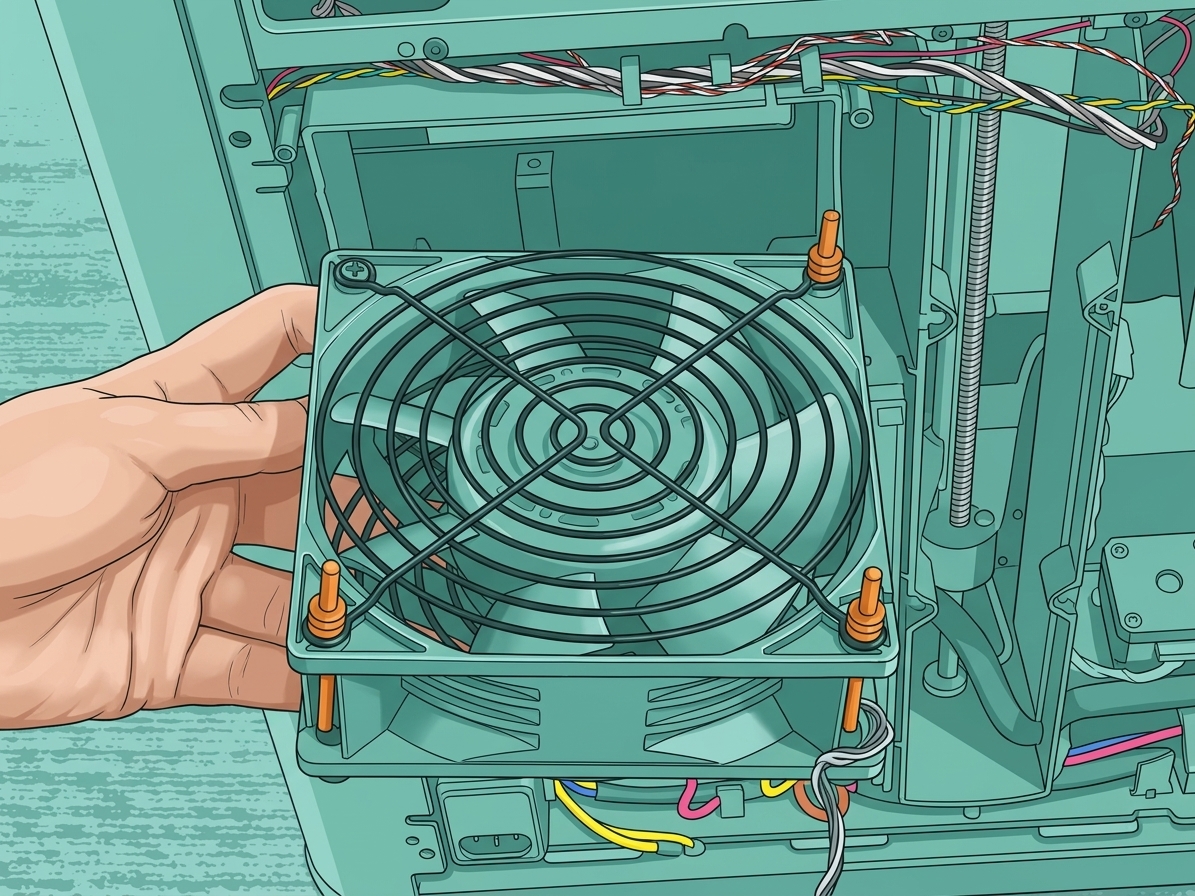

- Предварительно установите мягкие винты на три угла вытяжного вентилятора камеры.

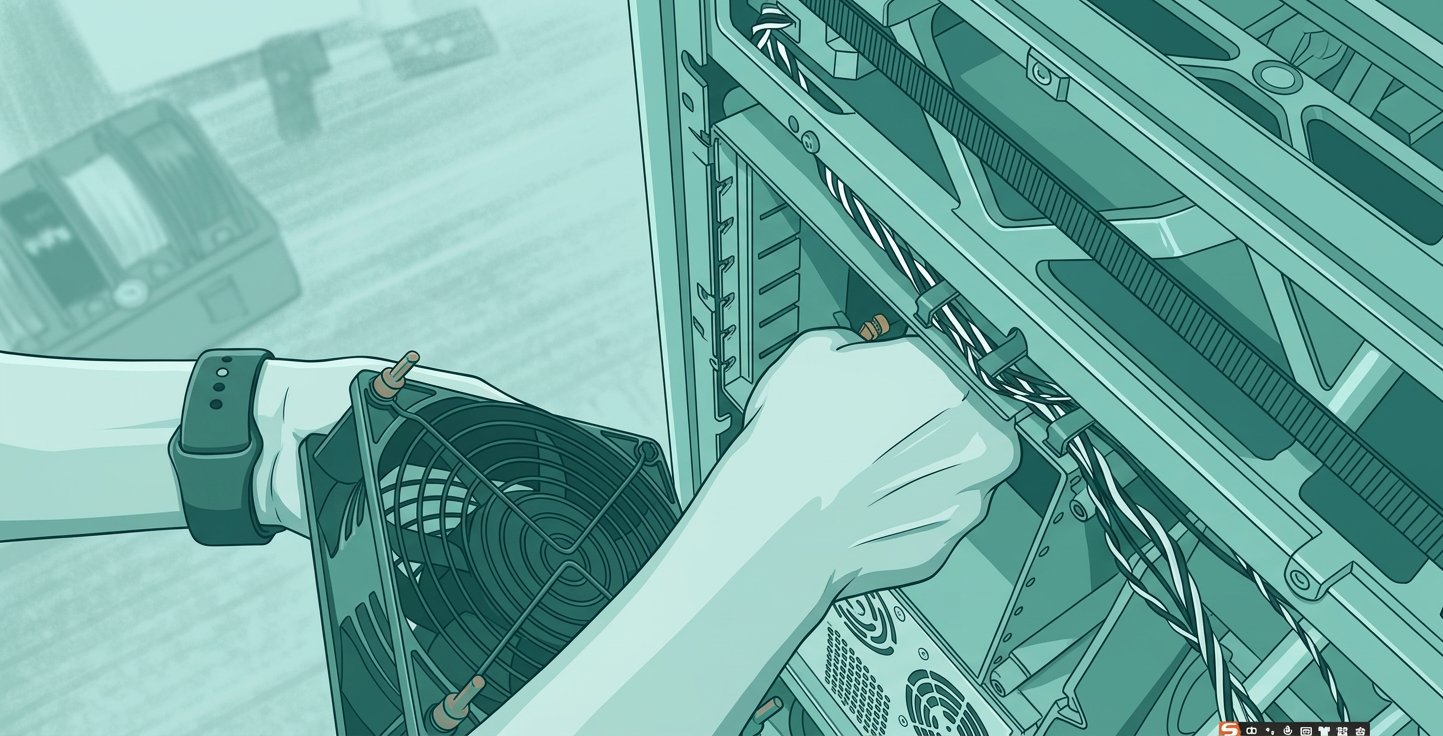

- Установите обрезанный мягкий винт в нижний левый угол обшивки.
- Проверьте положение кабелей, чтобы избежать неправильной ориентации вентилятора.
- Затем, потяните винты на принтере в вытяжной вентилятор камеры, потянув винты и толкая вентилятор внутрь, убедившись, что винты надежно закрепляют вентилятор.

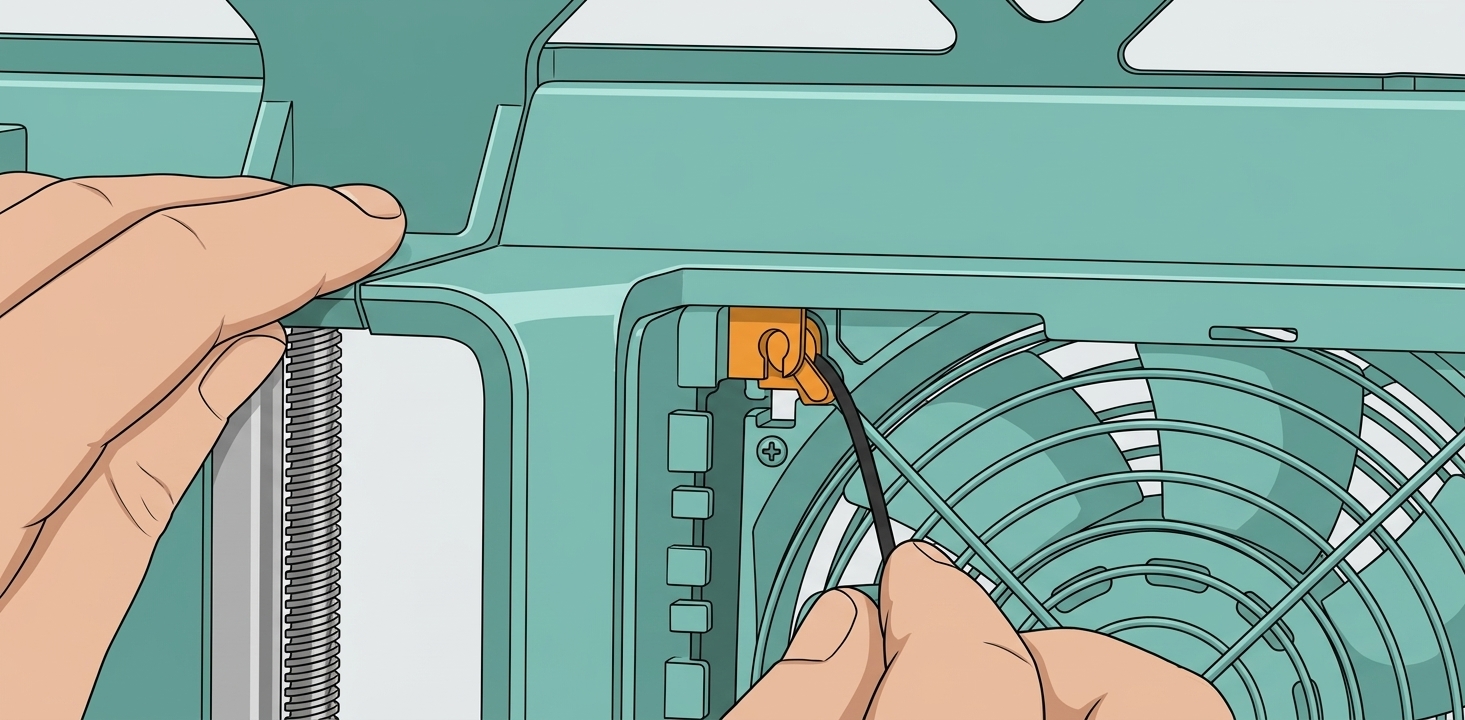

- Вы можете аккуратно толкнуть дефлектор ветра, чтобы вытащить винт, затем вставьте его в монтажное отверстие сбоку.
Если вы обнаружите, что головка мягкого винта слишком коротка для удобной обработки, вы можете использовать инструменты, такие как пинцет, для помощи при установке.

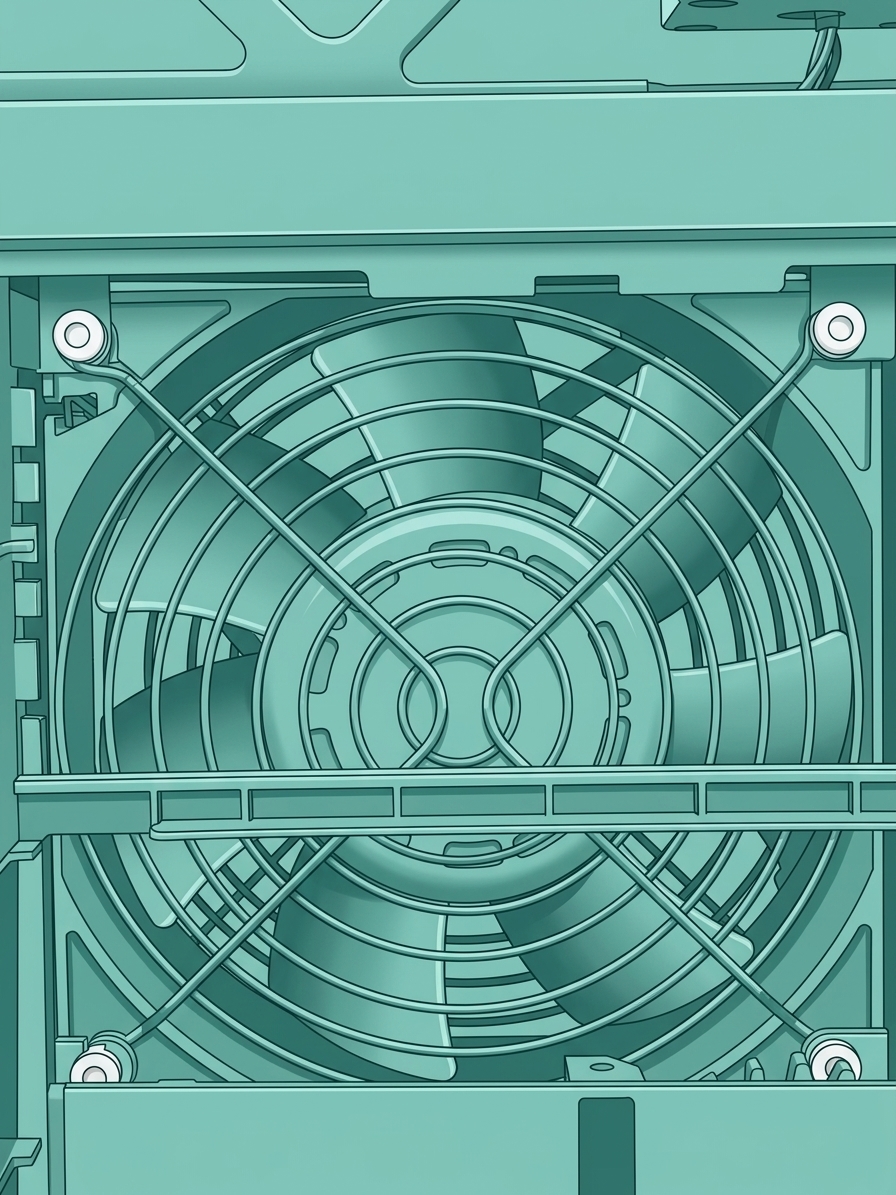

Во-первых, потяните мягкий винт в нижнем правом углу, чтобы защелкнуть его в зажиме на обшивке. Затем установите мягкие винты в нижний левый, верхний правый и верхний левый углы последовательно.
| желтый мягкий винт |  |
 |
| белый мягкий винт |  |
 |

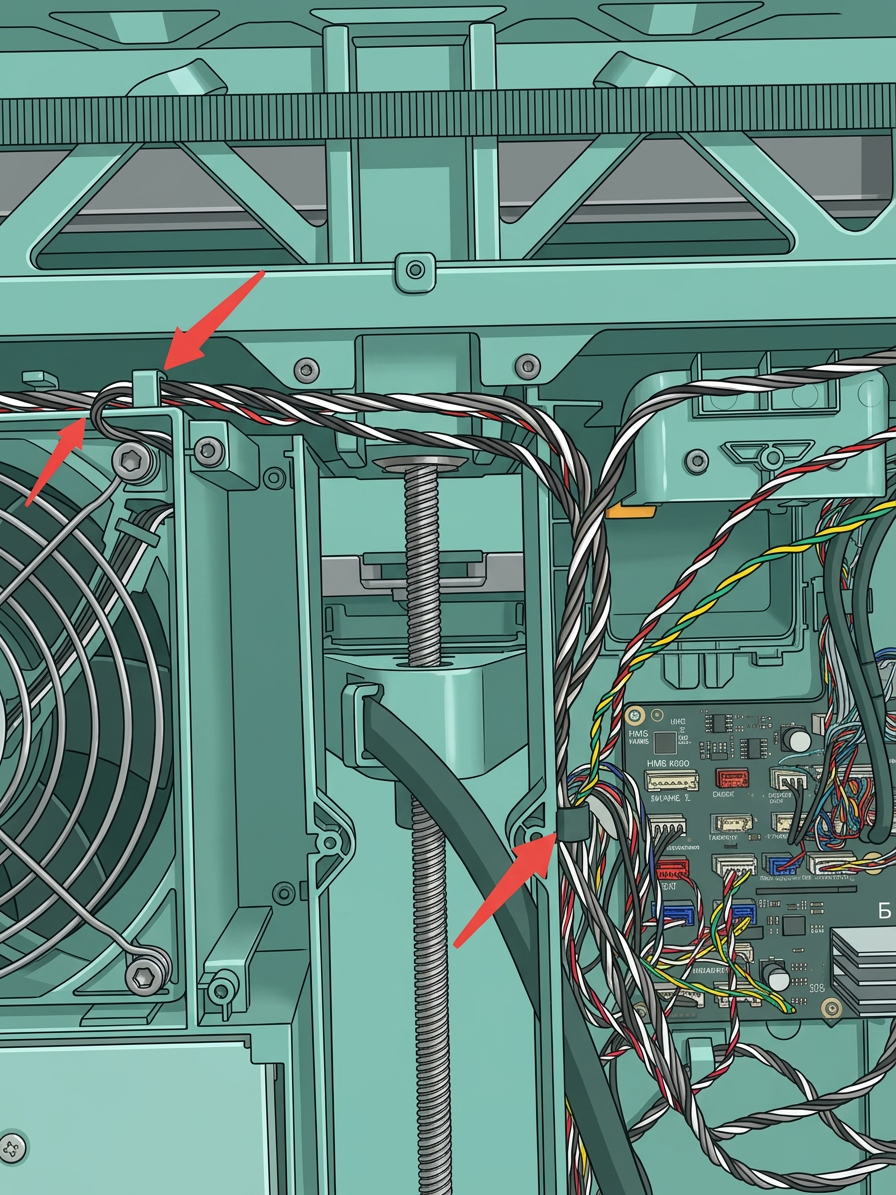

- Пропустите кабель через выемку на внутренней обшивке, затем закрепите его в кабельных зажимах последовательно и, наконец, подключите к MC-плате.
Шаг 2: Установка шлюза для промывки и задней панели
Вы можете обратиться к следующей Wiki для установки шлюза для промывки и задней панели:
Шаг 3: Установка активной вытяжки камеры
Вы можете обратиться к следующей Wiki для установки активной вытяжки камеры:
Замена активной вытяжки камеры H2D
Шаг 4: Установка крышки угольного воздушного фильтра и угольного воздушного фильтра
Вы можете обратиться к следующей Wiki для установки крышки угольного воздушного фильтра и угольного воздушного фильтра:
Замена крышки угольного фильтра/угольного фильтра H2D
Проверка функциональности
Подключите питание и включите принтер, проверьте, что вытяжной вентилятор камеры работает нормально.
