Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.
active-chamber-exhaust" class="toc-header">Активный выхлоп камеры

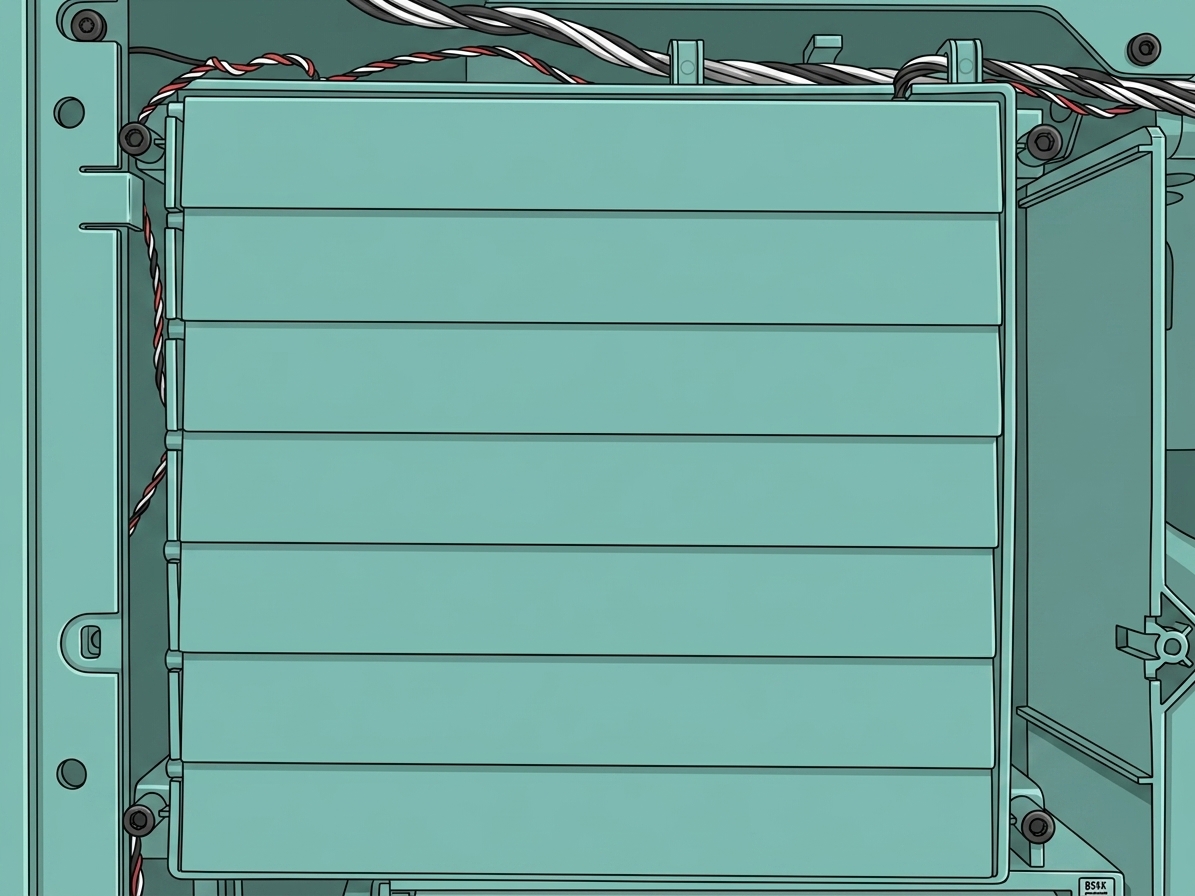

Активный выхлоп камеры установлен на правой внутренней обшивке принтера, а вентилятор выхлопа камеры смонтирован на внутренней стороне выхлопа. Когда активный выхлоп камеры открыт, он позволяет воздуху внутри камеры принтера выходить наружу, а при закрытии обеспечивает герметичную среду для принтера. Всего на принтере установлено 7 активных выхлопов камеры.
Запасные части для активного выхлопа камеры включают следующее:
- Активный выхлоп камеры * 7
Когда использовать
- Активный выхлоп камеры поврежден.
Необходимые инструменты и материалы
- Новый активный выхлоп камеры
Замена активного выхлопа камеры H2D не требует снятия или установки винтов.
Предупреждение о безопасности
ВАЖНО!
Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и угрозу безопасности.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать части, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем подать технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Удаление активного выхлопа камеры

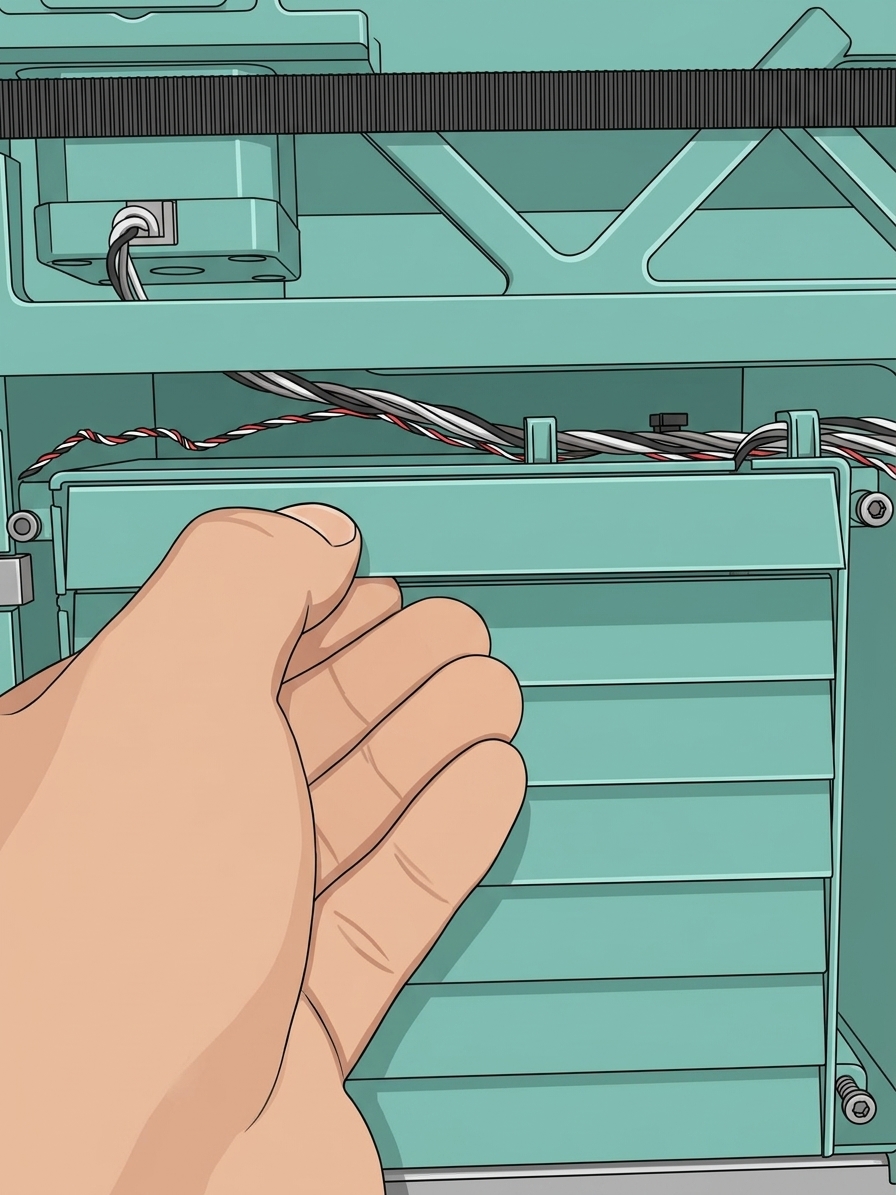

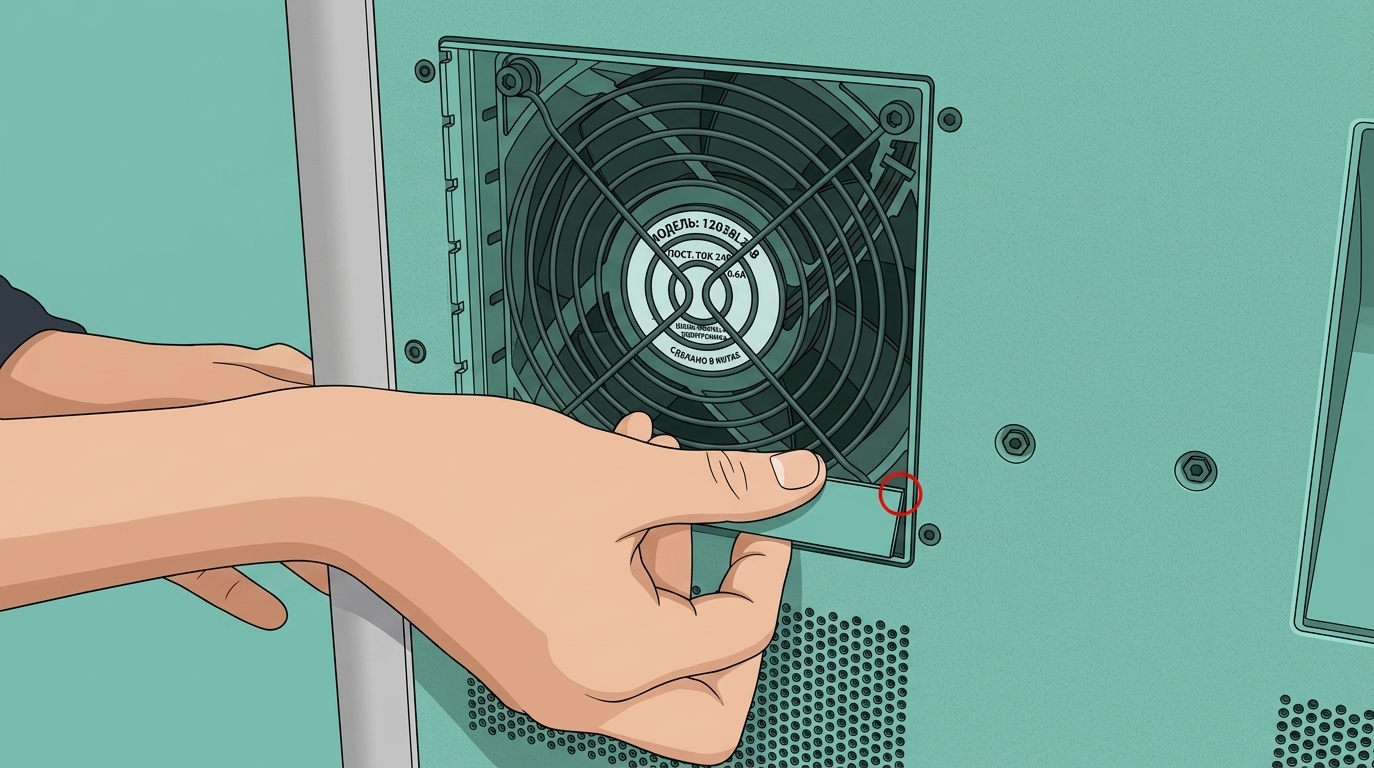

Перед началом замены вы можете убедиться, что активный выхлоп камеры находится в состоянии, показанном на изображении ниже. Вы можете вручную отрегулировать положение, толкая выхлоп вверх, затем выключите принтер.
Замена активного выхлопа камеры не требует снятия задней панели.

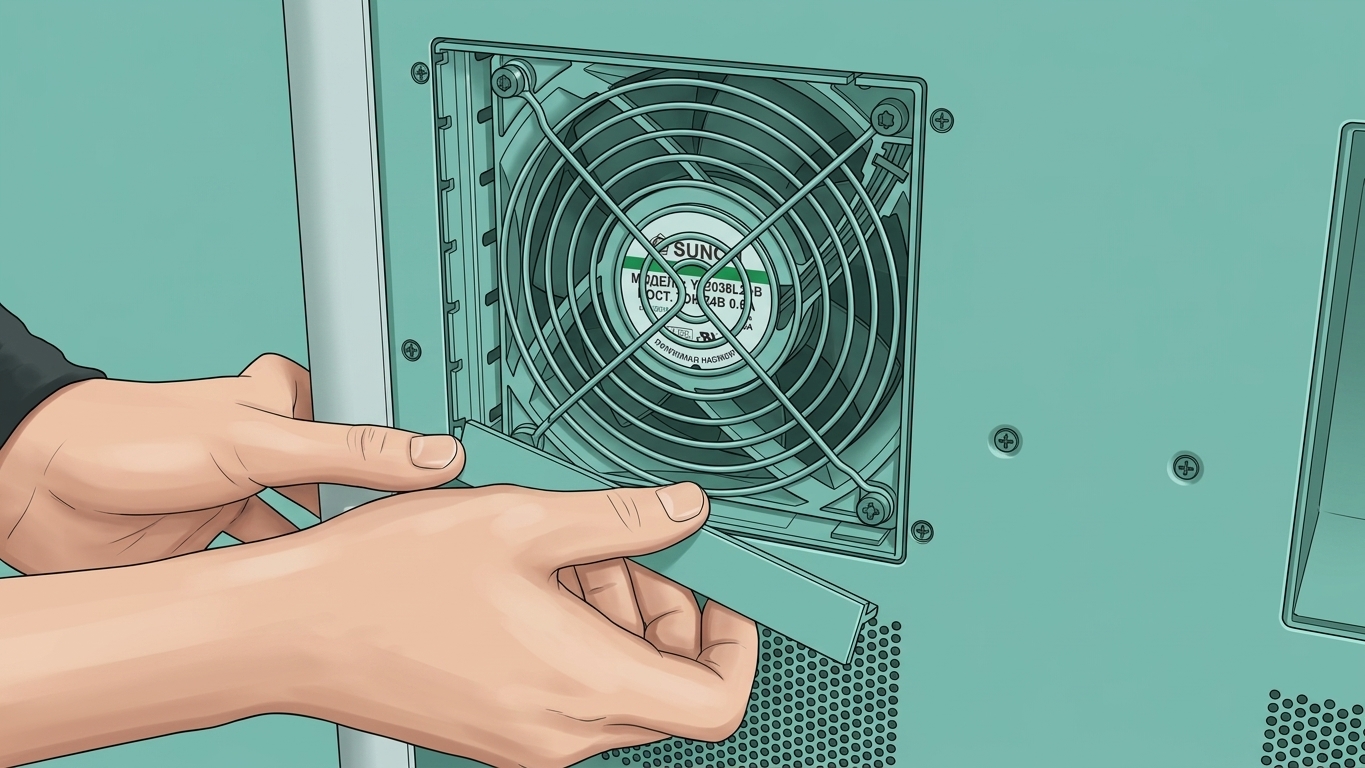

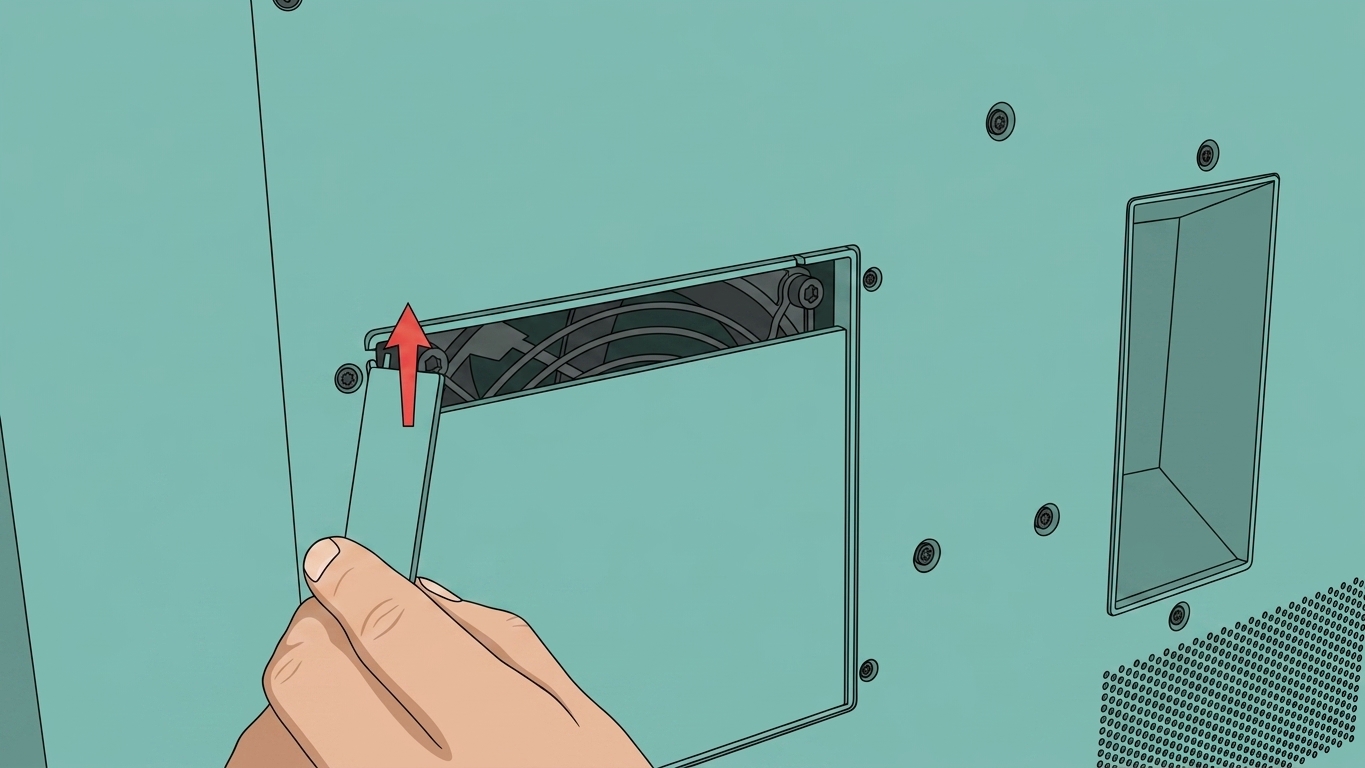

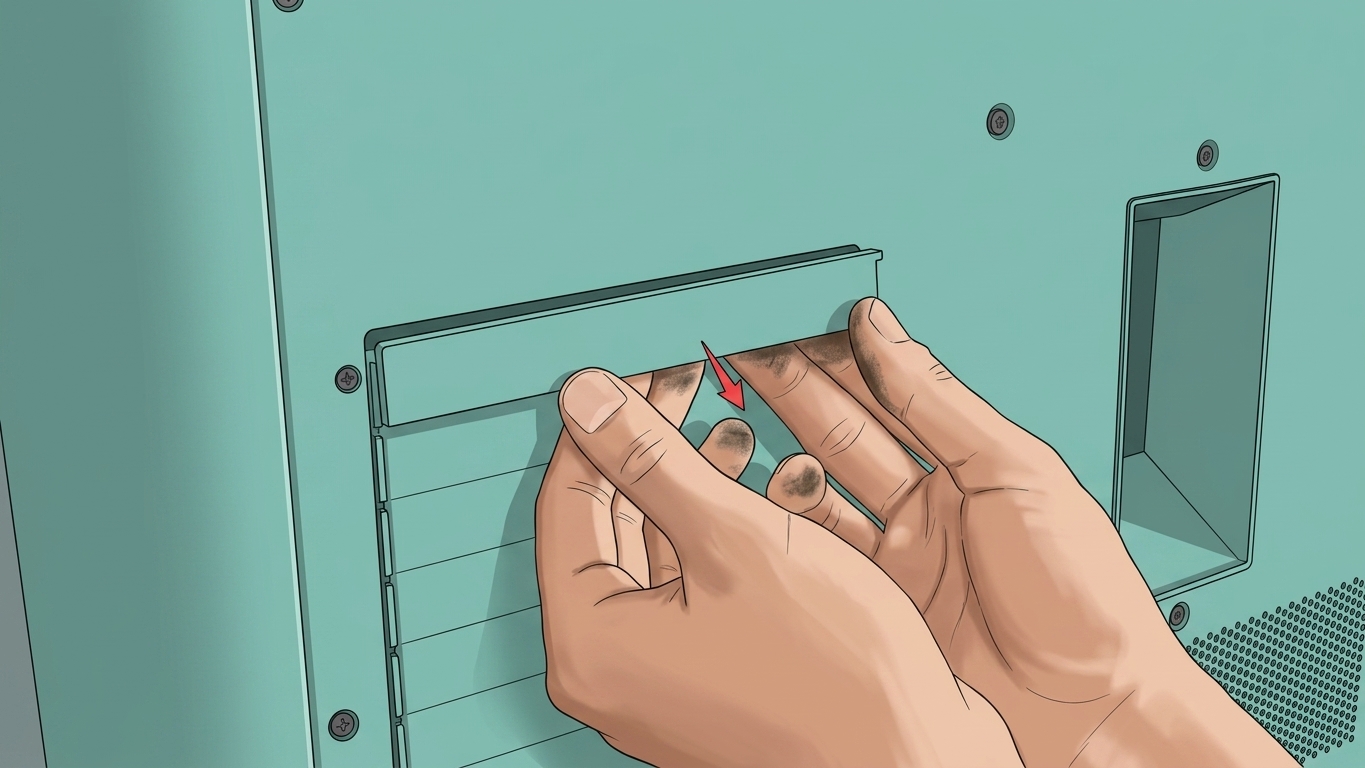

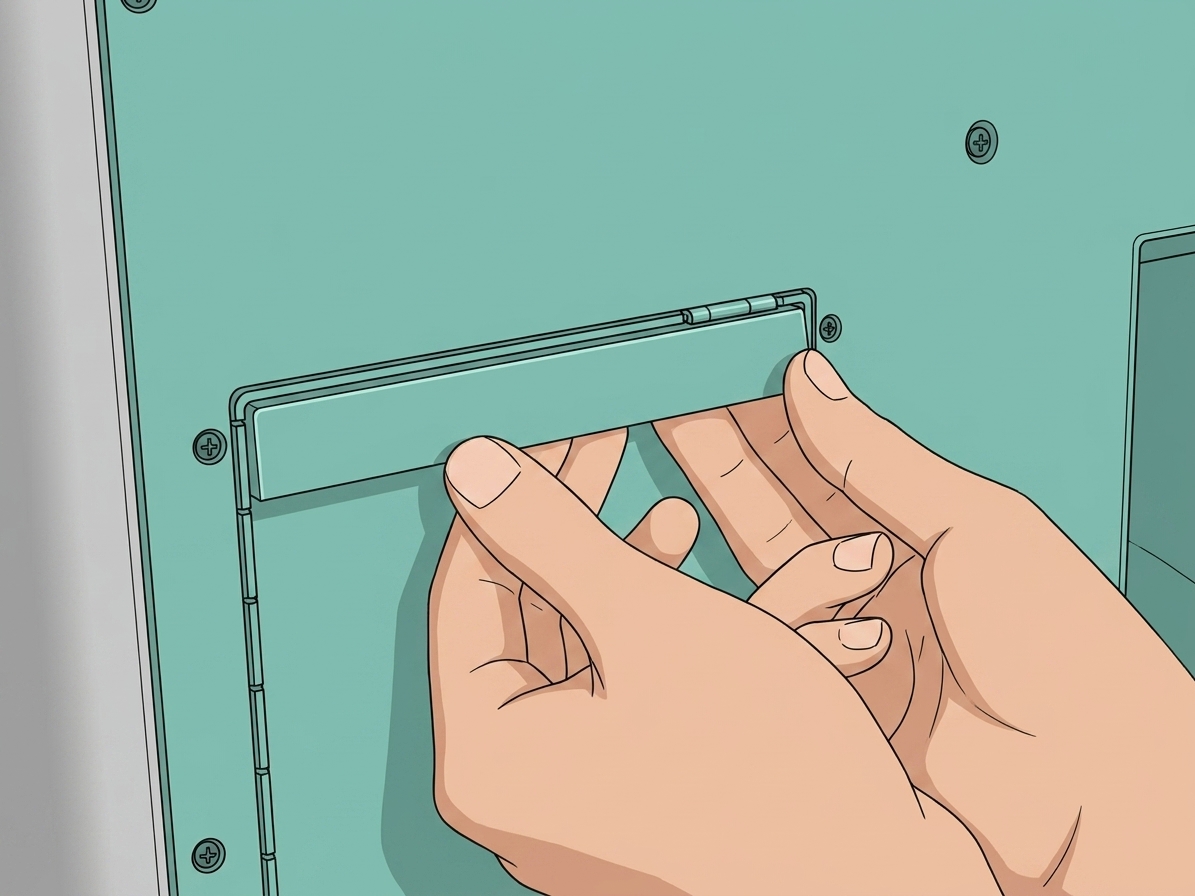

Удерживайте середину активного выхлопа камеры и слегка согните его. Вытяните правую сторону из внутренней обшивки, затем снимите внешнюю защелку с левой стороны. Наконец, вытяните защелку, соединенную с металлическим листом, чтобы удалить активный выхлоп камеры.
Если поврежден только один выхлоп, просто удалите поврежденный.
Установка активного выхлопа камеры

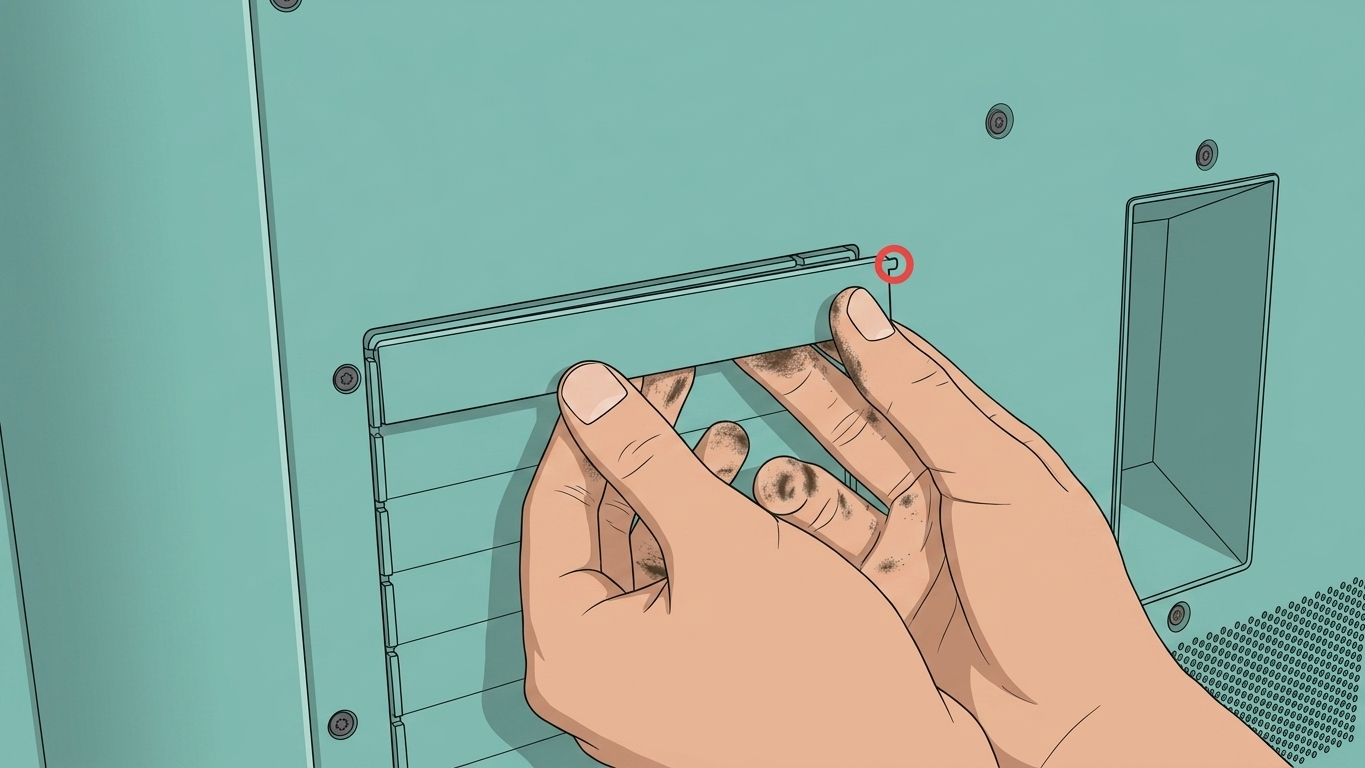

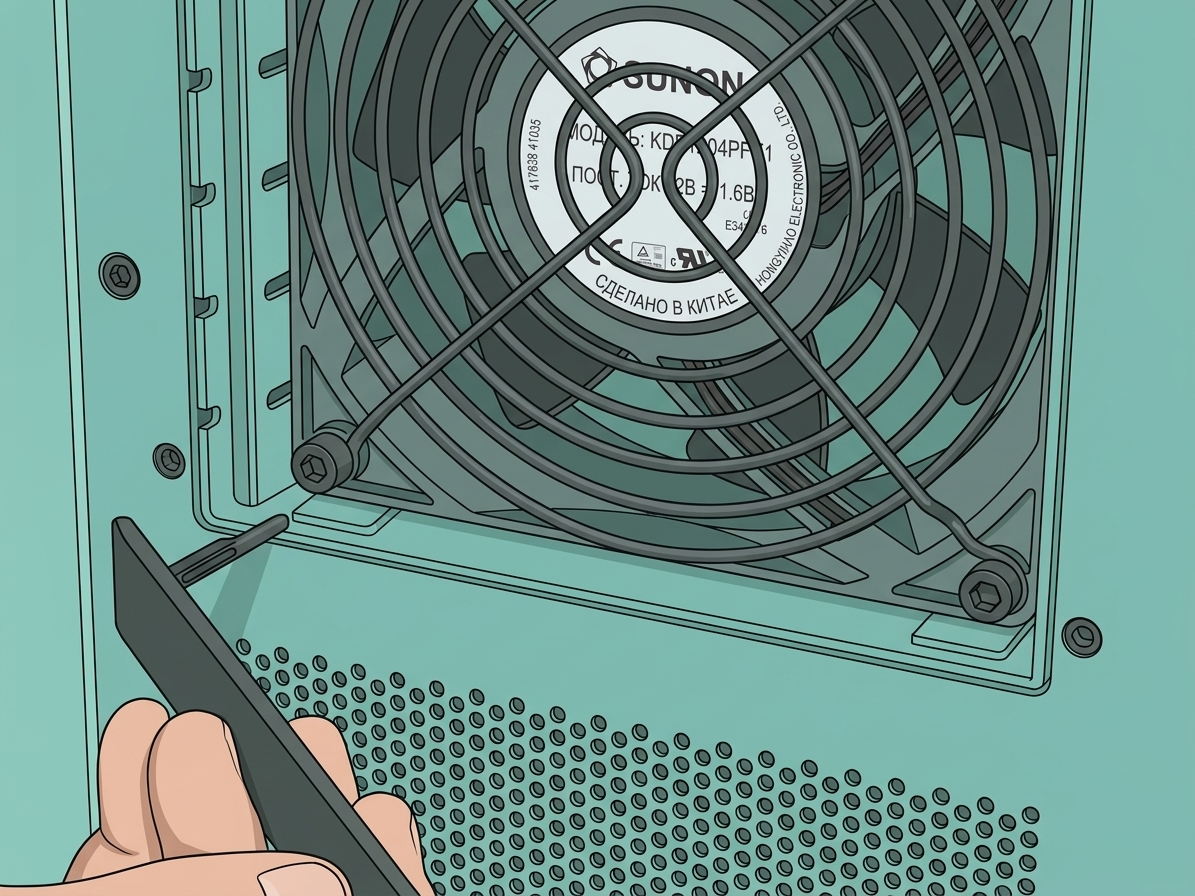

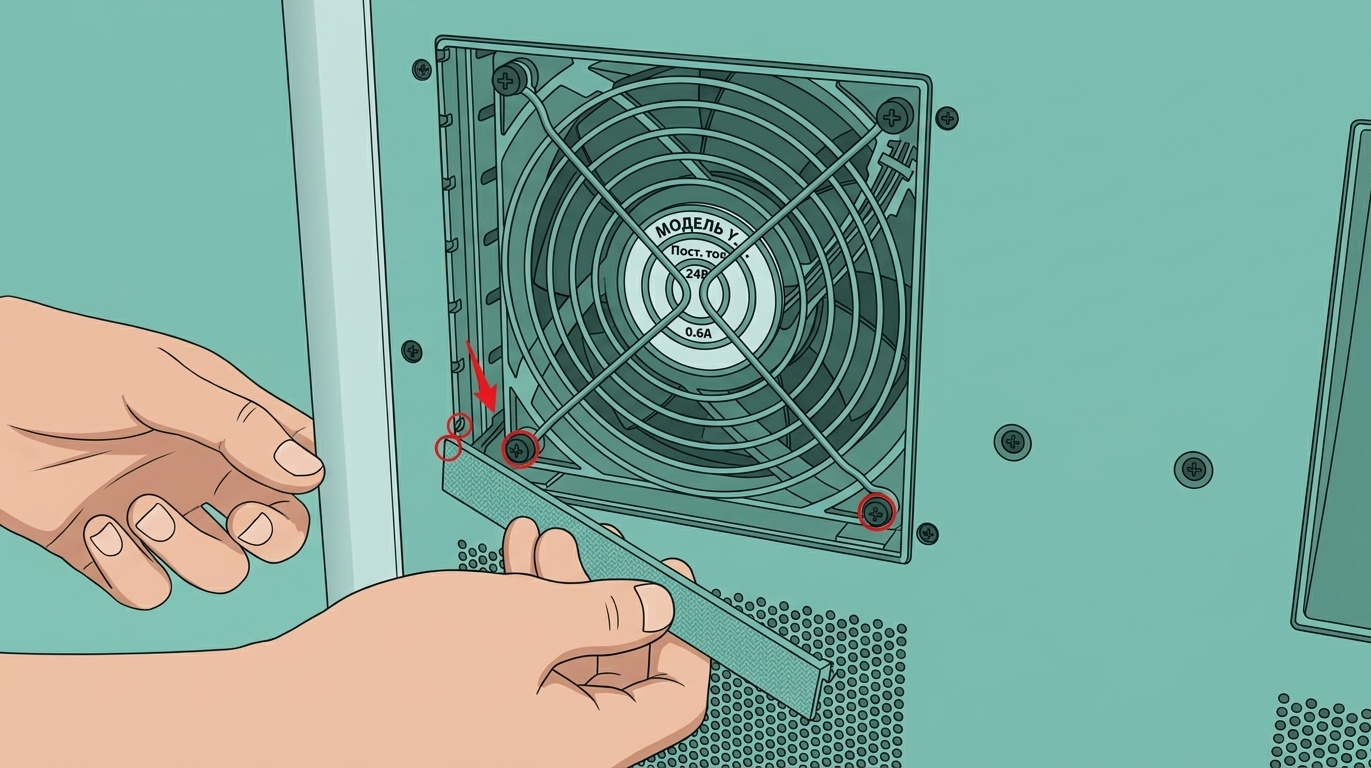

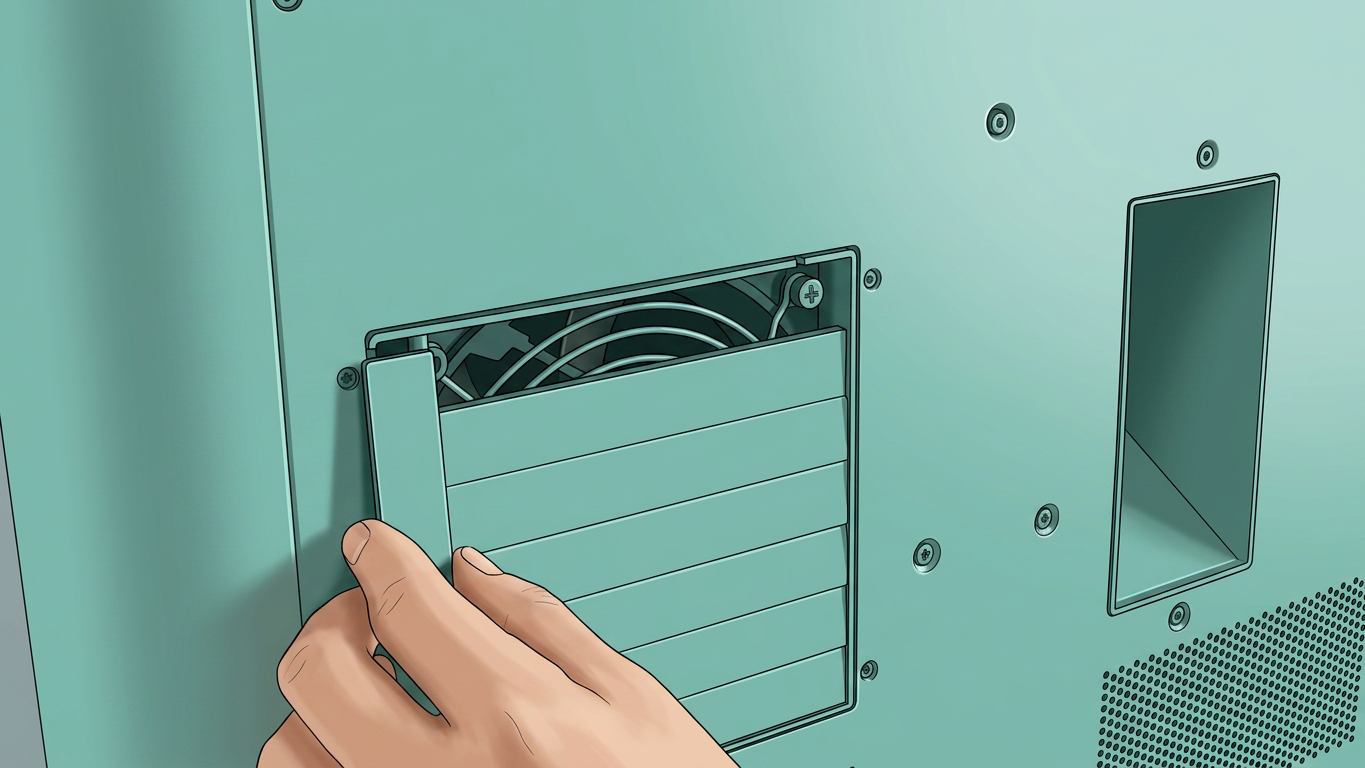

Вставьте защелку на левой стороне нового выхлопа в металлический лист, затем вставьте внешнюю защелку на левой стороне во внутреннюю обшивку. Наконец, удерживайте середину выхлопа, чтобы согнуть его, и вставьте защелку на правой стороне.
Проверка функциональности
Вентиляция установлена правильно и надежно. После подключения питания и включения принтера вентиляция должна автоматически открываться и закрываться.
