Области применения
- Принтер сообщает об ошибке «Перегрузка двигателя экструдера» или наблюдается недоэкструзия;
- Невозможность нормальной экструзии даже после замены узла сопла;
- Филамент застрял внутри экструдера, его невозможно удалить стандартными методами.
Необходимые инструменты и материалы
- Шестигранный ключ H2.0 (шестигранник)
- Шестигранный ключ H1.5 (шестигранник)
- Отвертка H1.0 (для извлечения цилиндрического штифта)
- Пассатижи с узкими губками (для извлечения остатков филамента)
- Пинцет (для разборки и сборки мелких деталей)
Предупреждение о безопасности
Критически важно отключить принтер от питания перед выполнением любых работ по обслуживанию, включая работы с электроникой принтера и проводами головки. Выполнение задач при включенном принтере может привести к короткому замыканию, вызывающему повреждение электроники и создающему угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть при контакте друг с другом, с другим металлом или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому критически важно выключить принтер и отключить его от источника питания перед выполнением любых работ по обслуживанию. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или сомнений относительно следования этому руководству, откройте новую заявку на нашей Странице поддержки, и мы сделаем все возможное для оперативного ответа и предоставления необходимой помощи.
Устранение неполадок
toolhead-enhanced-cooling-fan">Шаг 1. Снимите вентилятор усиленного охлаждения головки

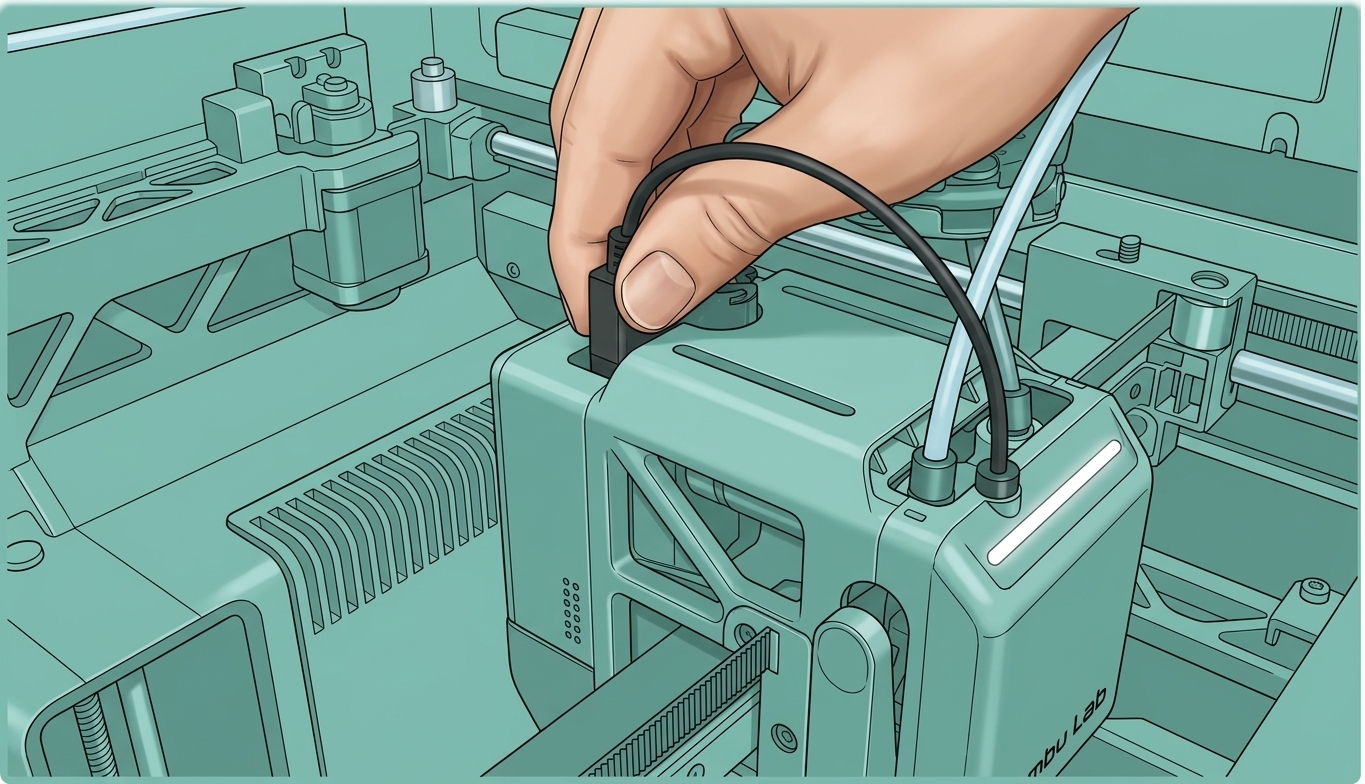

- Откройте переднюю дверь принтера. Потяните вверх, чтобы отсоединить разъем вентилятора усиленного охлаждения головки.

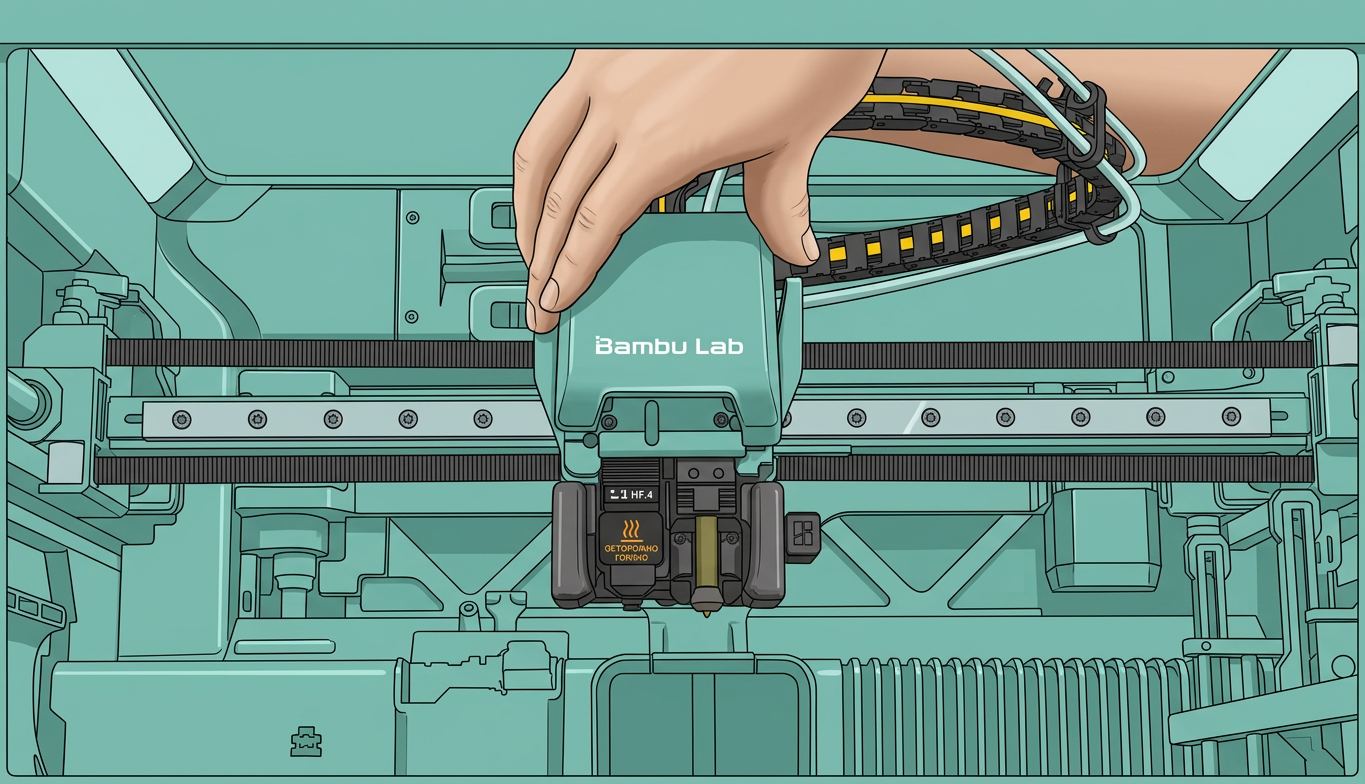

- Захватите верхнюю часть вентилятора усиленного охлаждения головки; поднимите вверх, чтобы извлечь его.
- Нажмите на ручку резака, чтобы снять натяжение филамента.

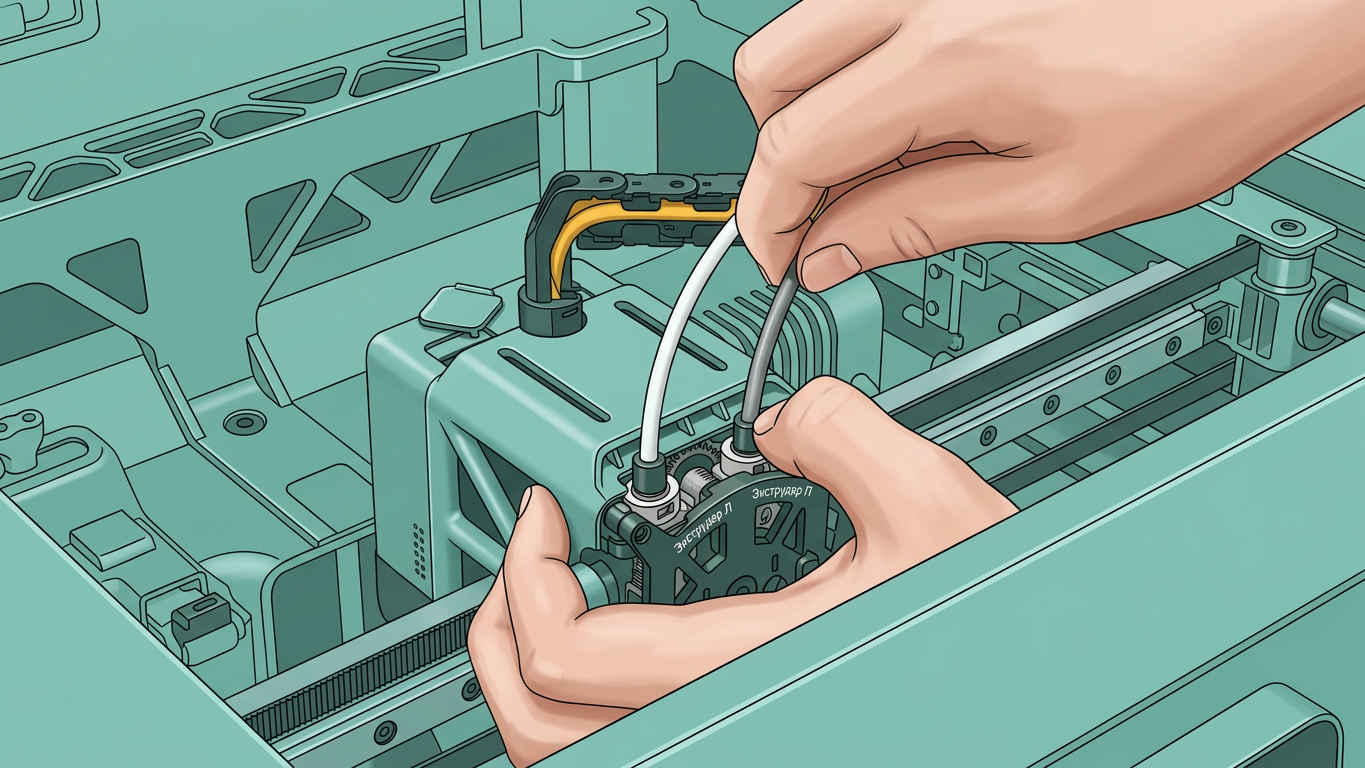

Нажмите на внешнее черное кольцо разъема, одновременно аккуратно потянув вверх ПТФЭ-трубку, чтобы отсоединить её.
Шаг 2. Снимите левый и правый резаки

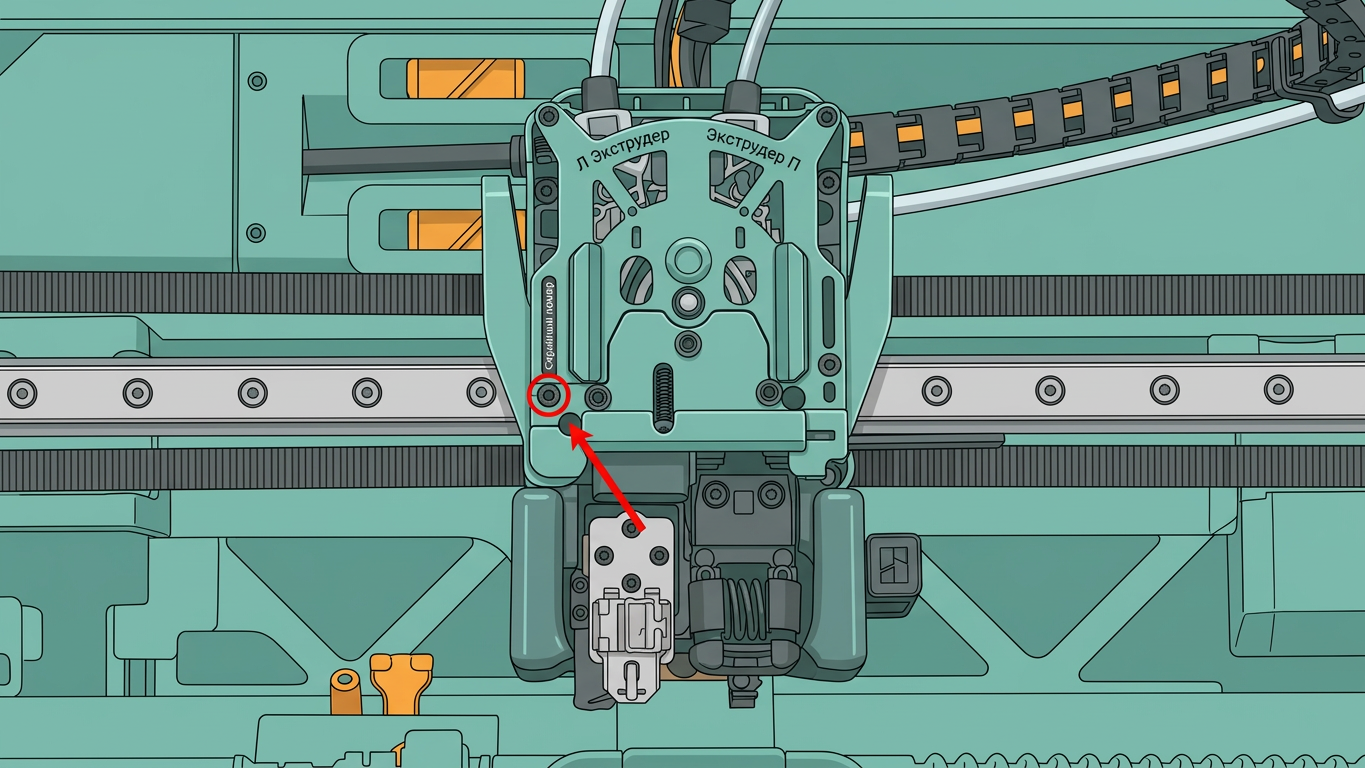

- Используйте шестигранный ключ H2.0, чтобы открутить один фиксирующий винт левого резака; извлеките резак из экструдера.

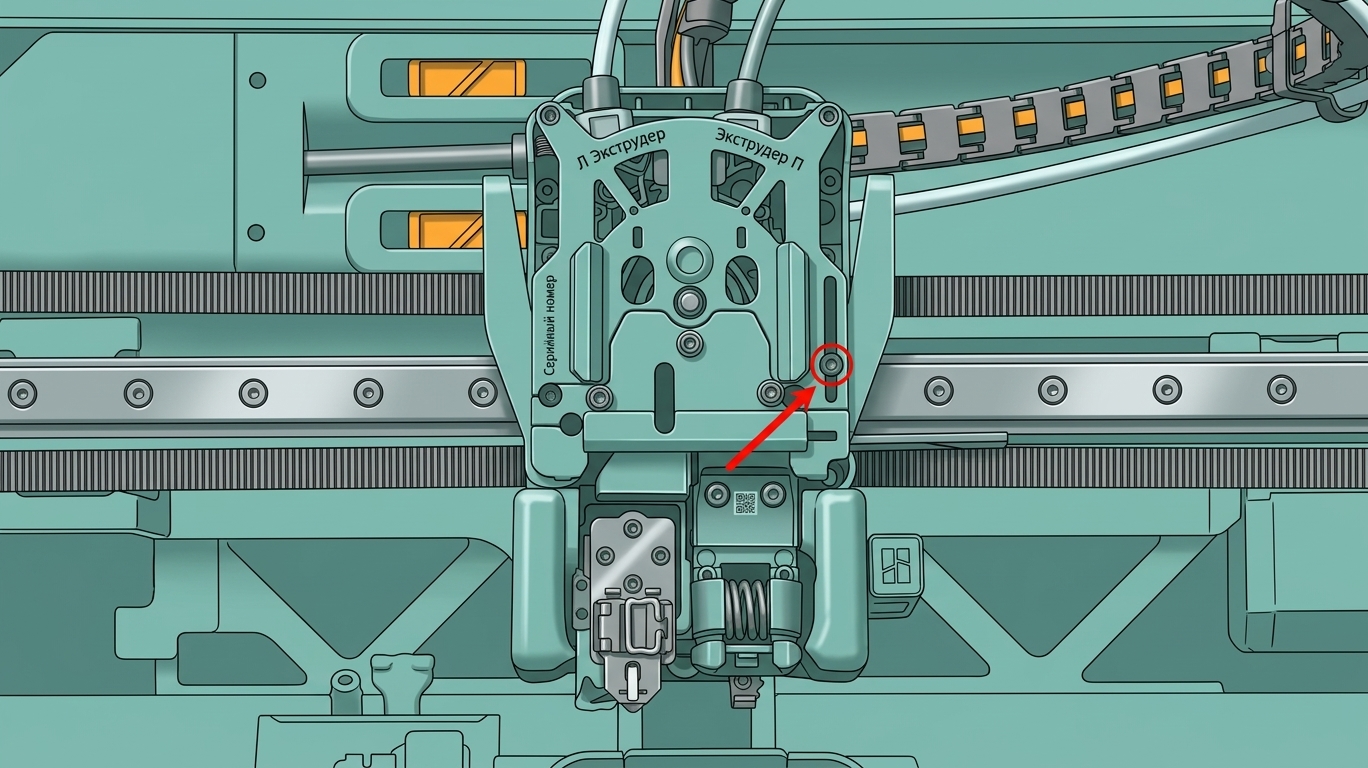

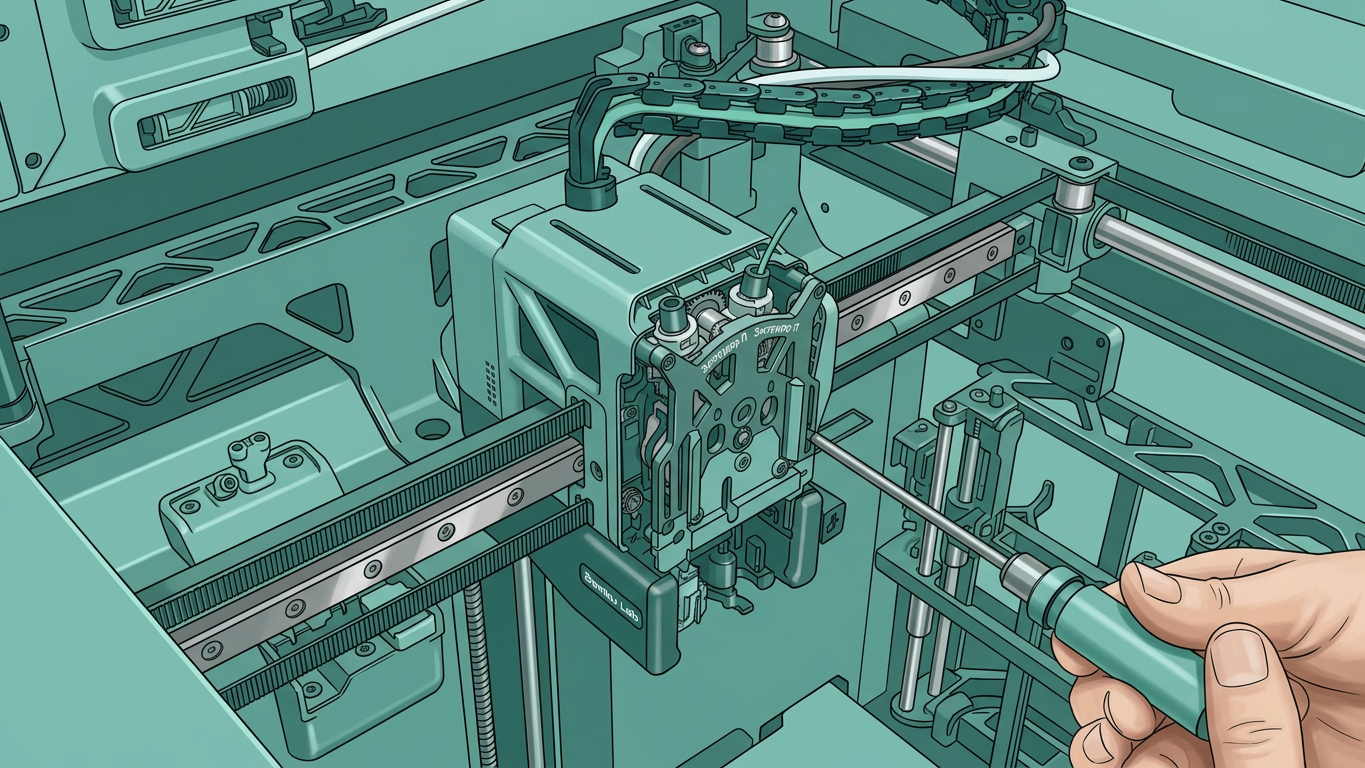

- Используйте шестигранный ключ H2.0, чтобы открутить один винт крепления правого резака; извлеките резак из экструдера.
|
|
Далее следуйте инструкциям в разделе «Замена передней крышки экструдера H2C», чтобы снять переднюю крышку экструдера.
Шаг 3. Снимите направляющую передней крышки экструдера

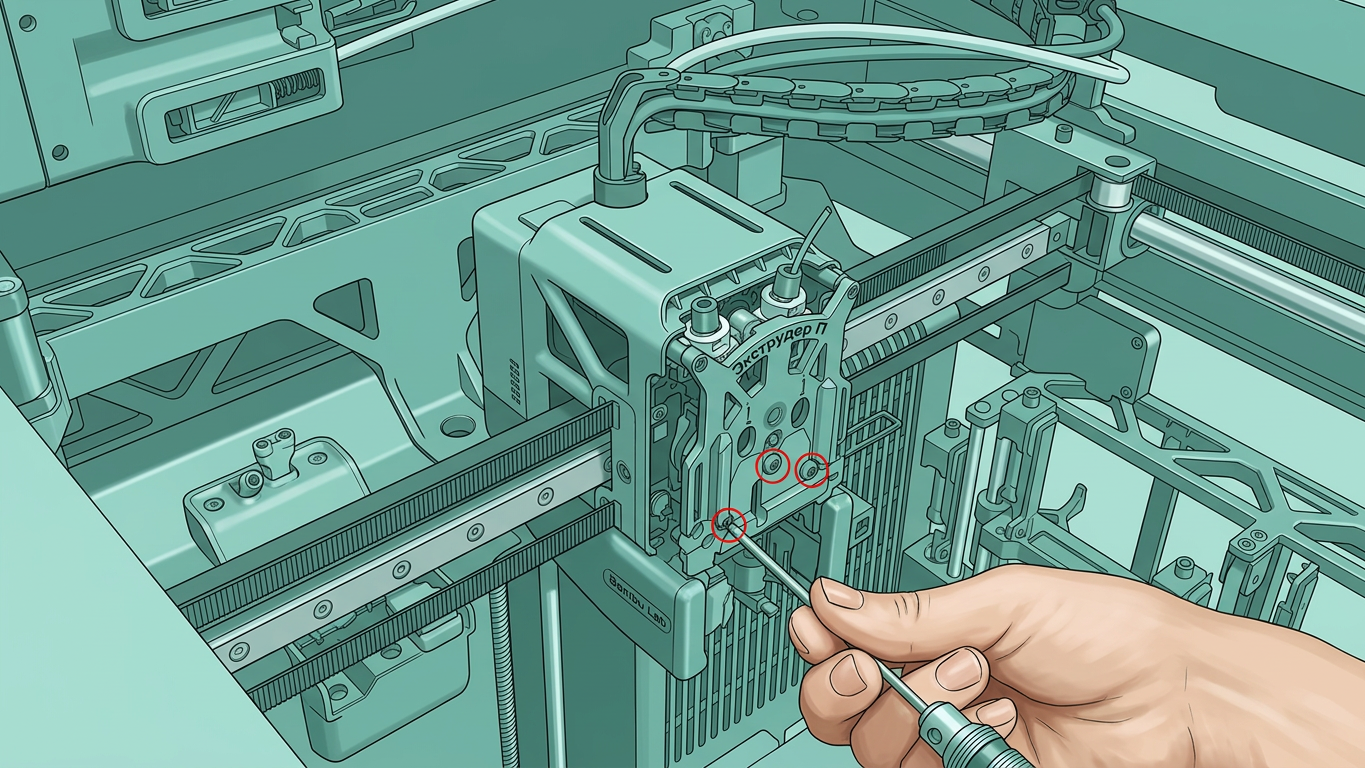

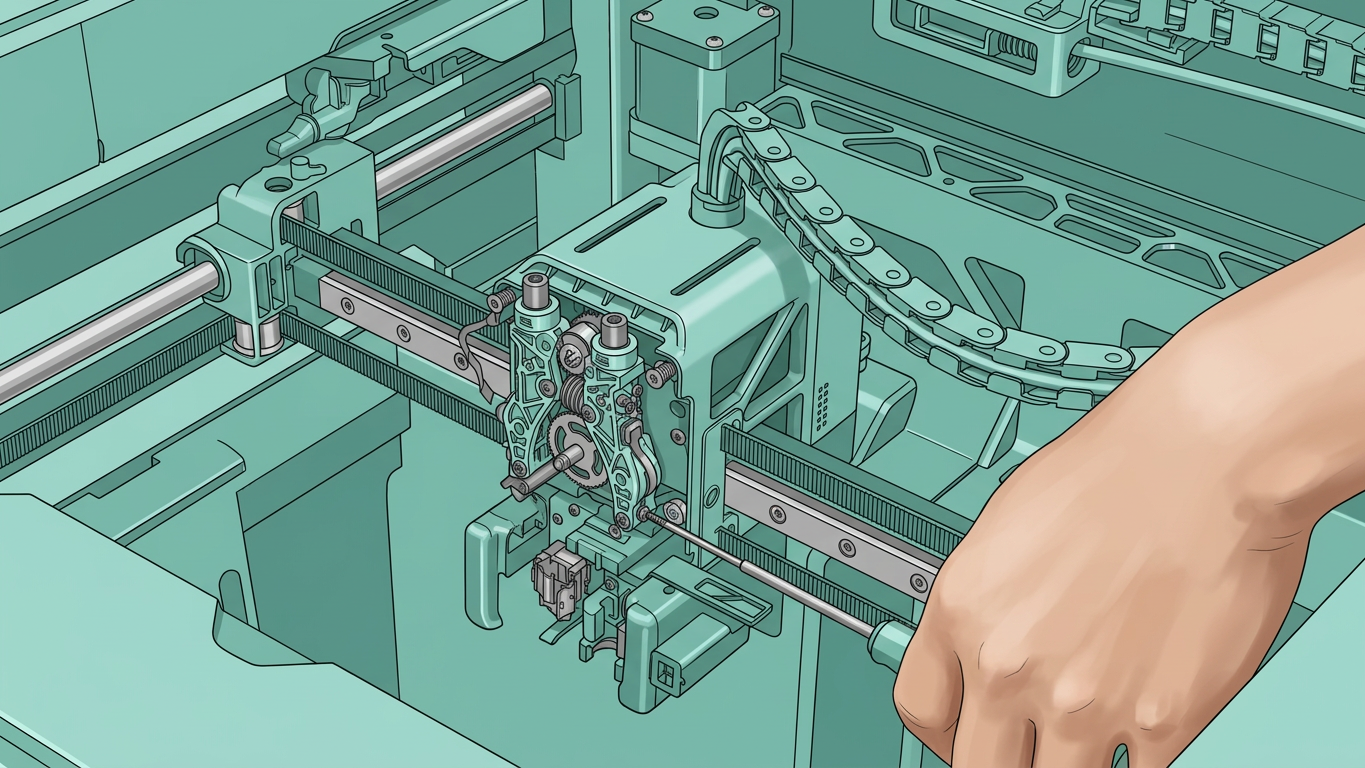

- Используйте шестигранный ключ H2.0, чтобы открутить 3 винта на направляющей передней крышки.
- Тяните направляющую передней крышки прямо наружу, используя выступы с обеих сторон. Если сопротивление высокое, используйте отвертку, чтобы поддержать утолщенную пластиковую область за левым отверстием под винт в качестве опоры при вытягивании. Эта область обладает большей прочностью, поэтому рекомендуется прикладывать усилие только здесь для поддержки.
 |
 |
Шаг 4. Первичная очистка остаточного филамента
После снятия передней крышки попробуйте выполнить первичную очистку остаточного филамента, вытягивая филамент вертикально вниз плоскогубцами.
Если конец филамента слишком короткий или первичная очистка неполная, дополнительно разберите узел натяжного ролика для тщательной очистки.
Шаг 5. Снимите узел натяжного ролика
Для тщательной очистки внутренних остатков снимите узел натяжного ролика с инструментальной головки. Следуйте этим шагам:
Примечание: При снятии узла натяжного ролика будьте осторожны с внутренним плоским кабелем. Не тяните его слишком сильно, чтобы избежать повреждений.

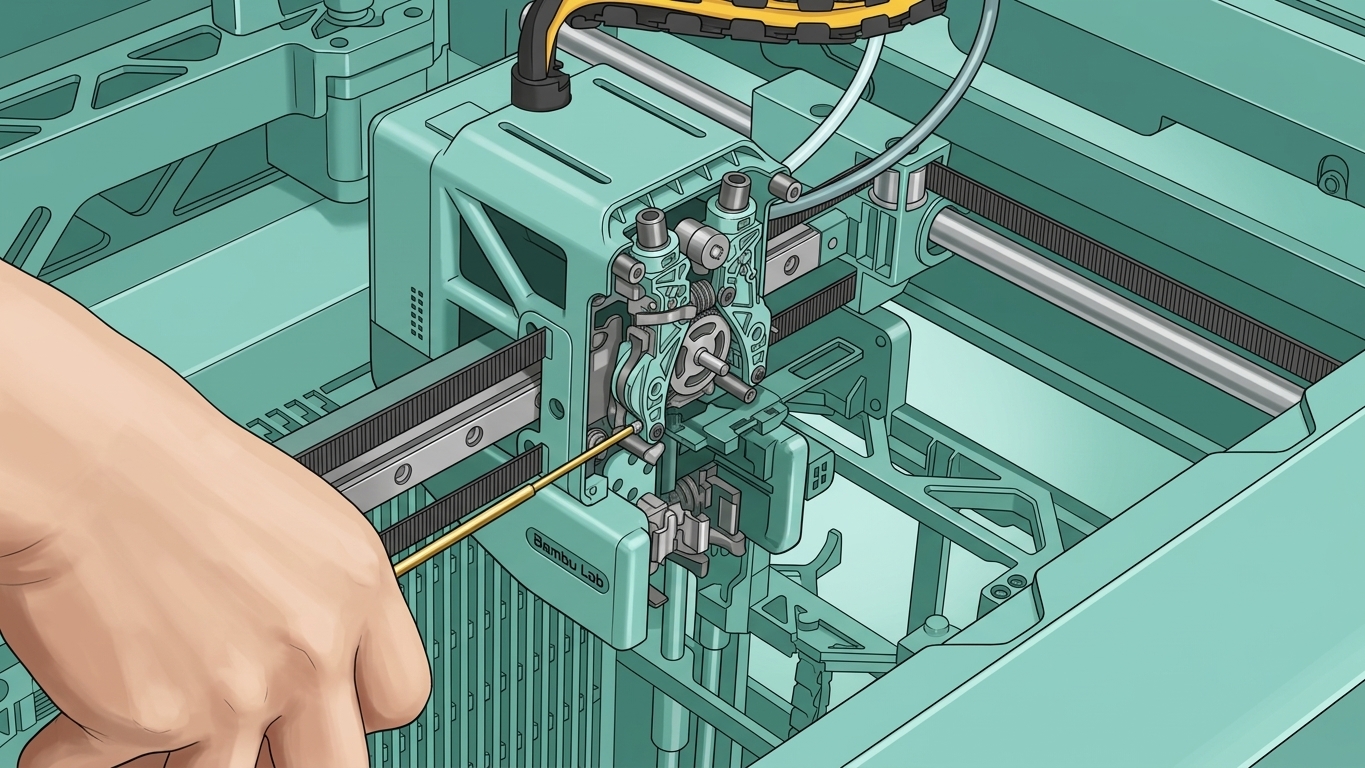

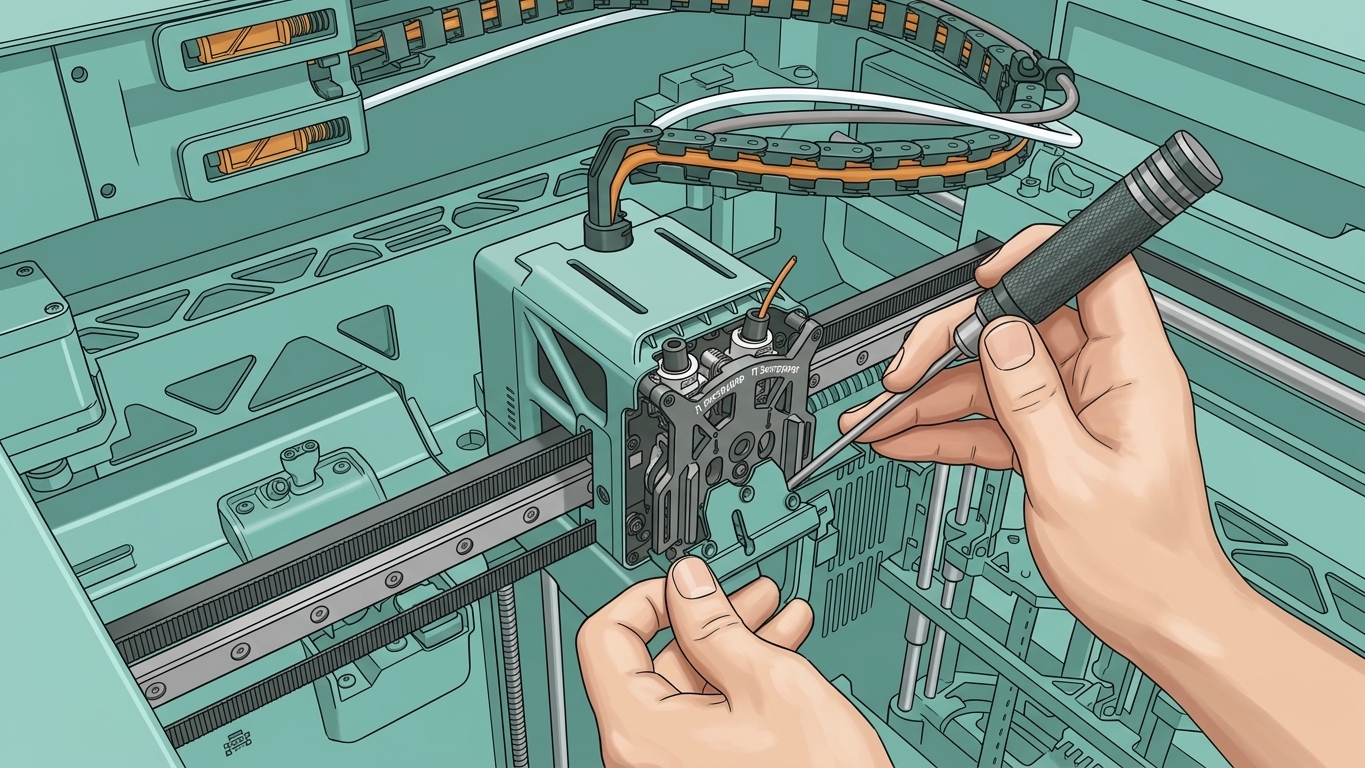

- Используйте шестигранный ключ H1.5, чтобы открутить винты (BT2x5), крепящие плоский кабель Холла с обеих сторон узла натяжного ролика экструдера. Затем вытяните разъемы плоского кабеля Холла с обеих сторон.
 |
 |
| Левый плоский кабель Холла | |
 |
 |
| Правый плоский кабель Холла | |

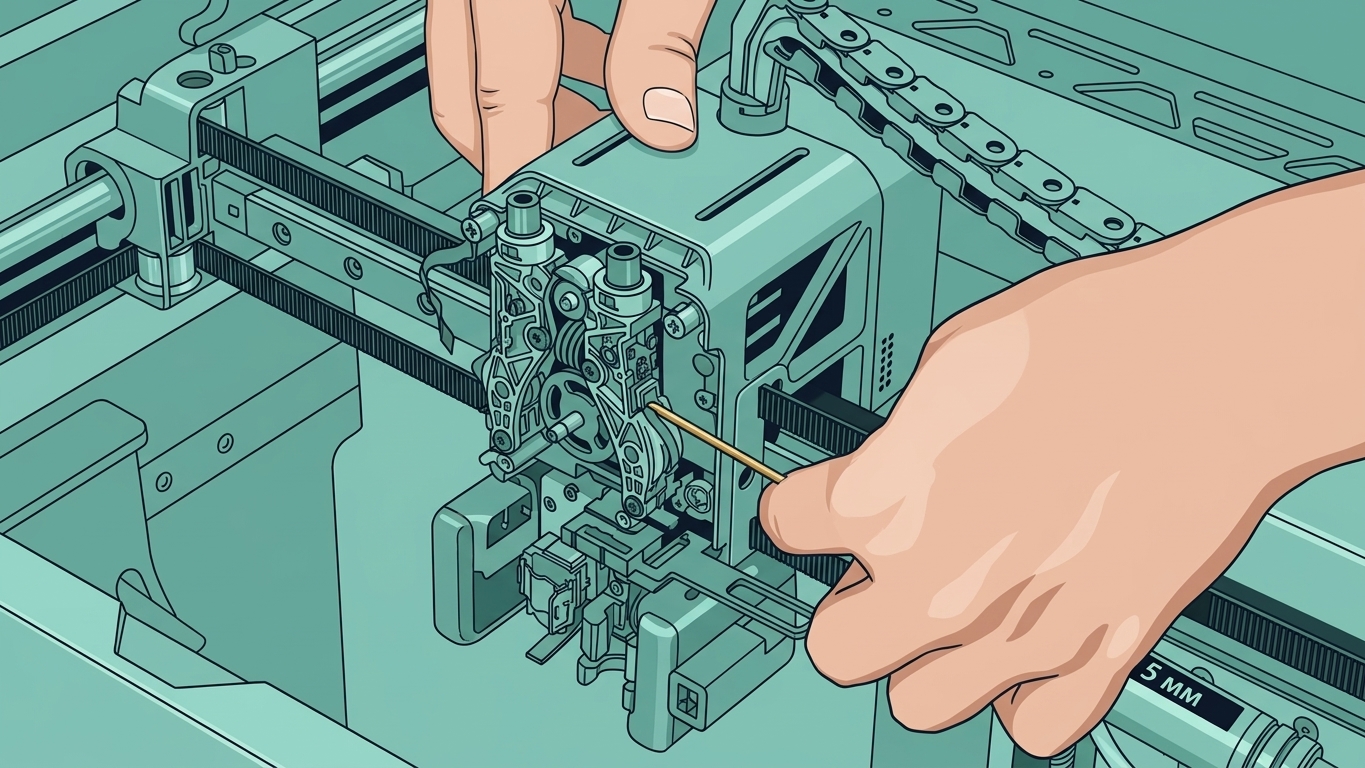

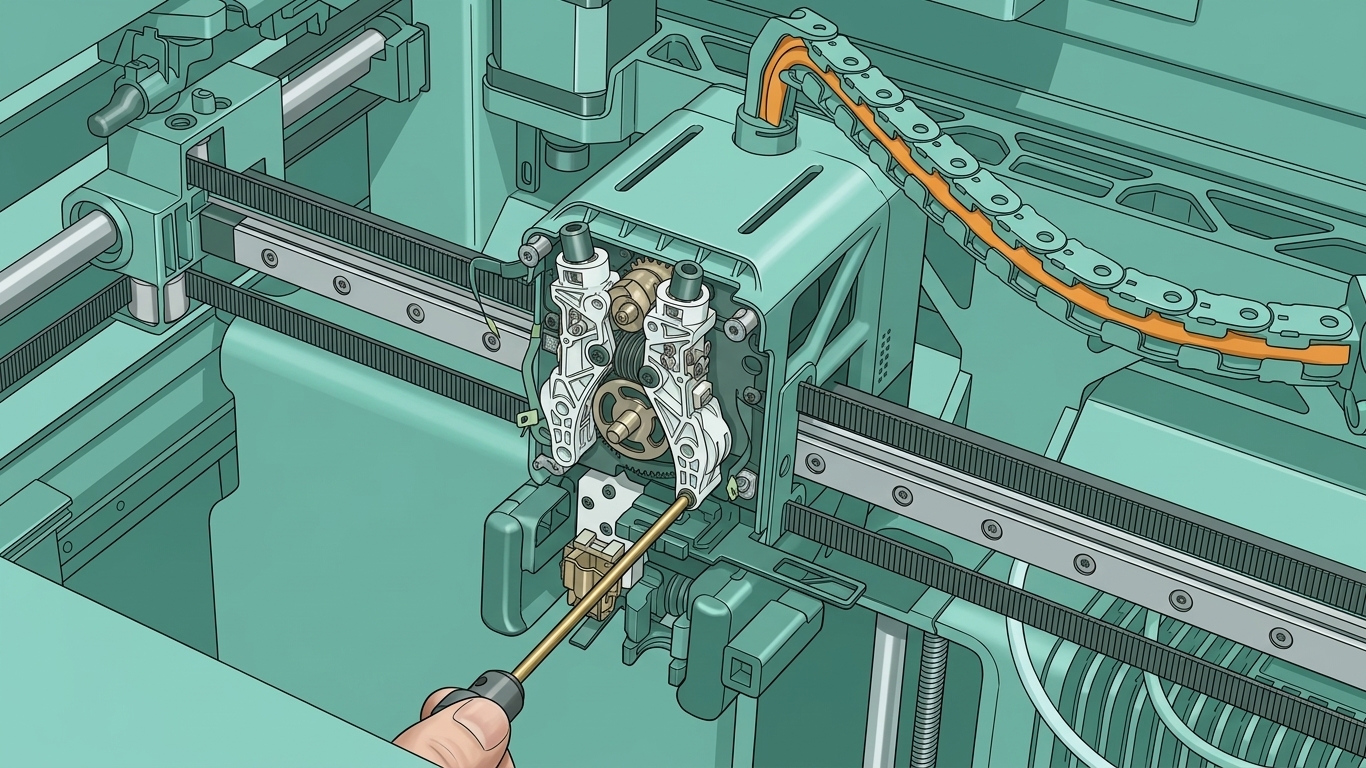

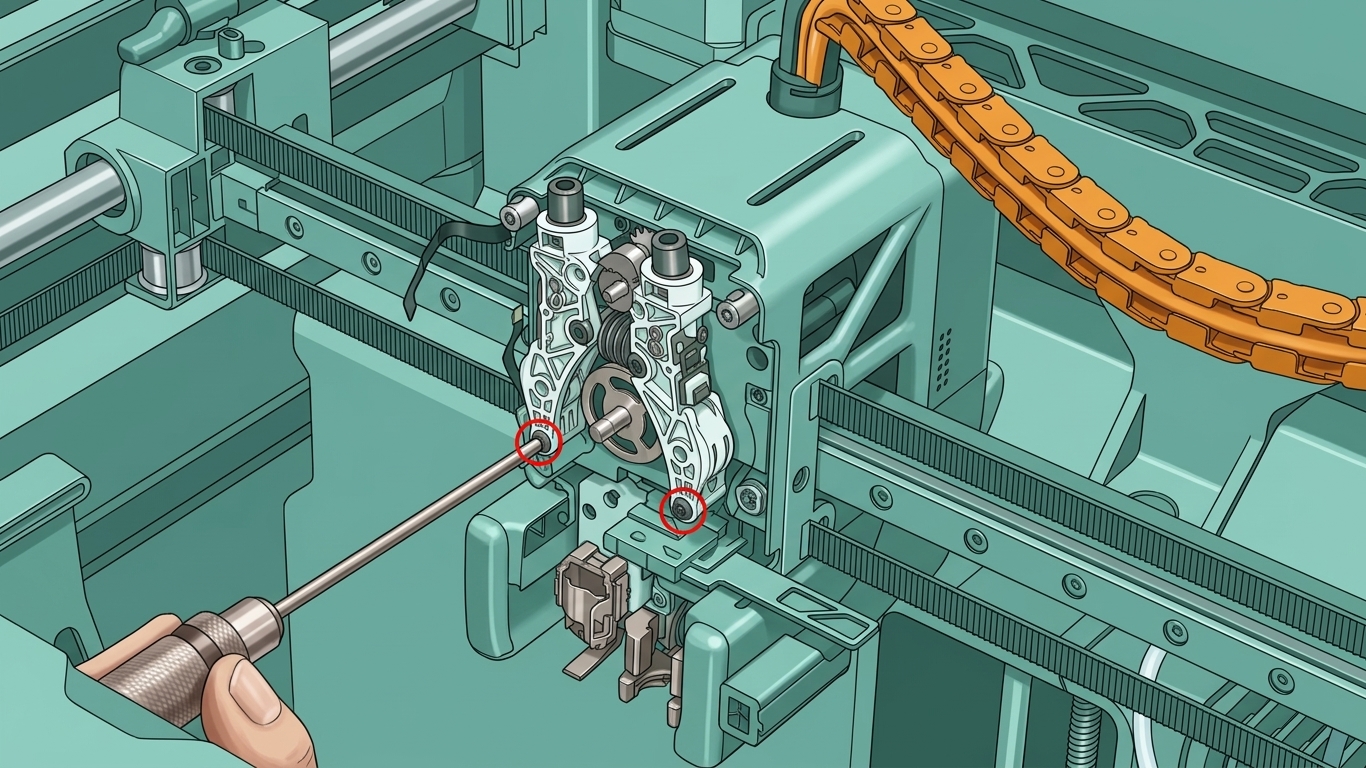

- Используйте шестигранный ключ H2.0, чтобы открутить два винта, крепящих узел натяжного ролика.

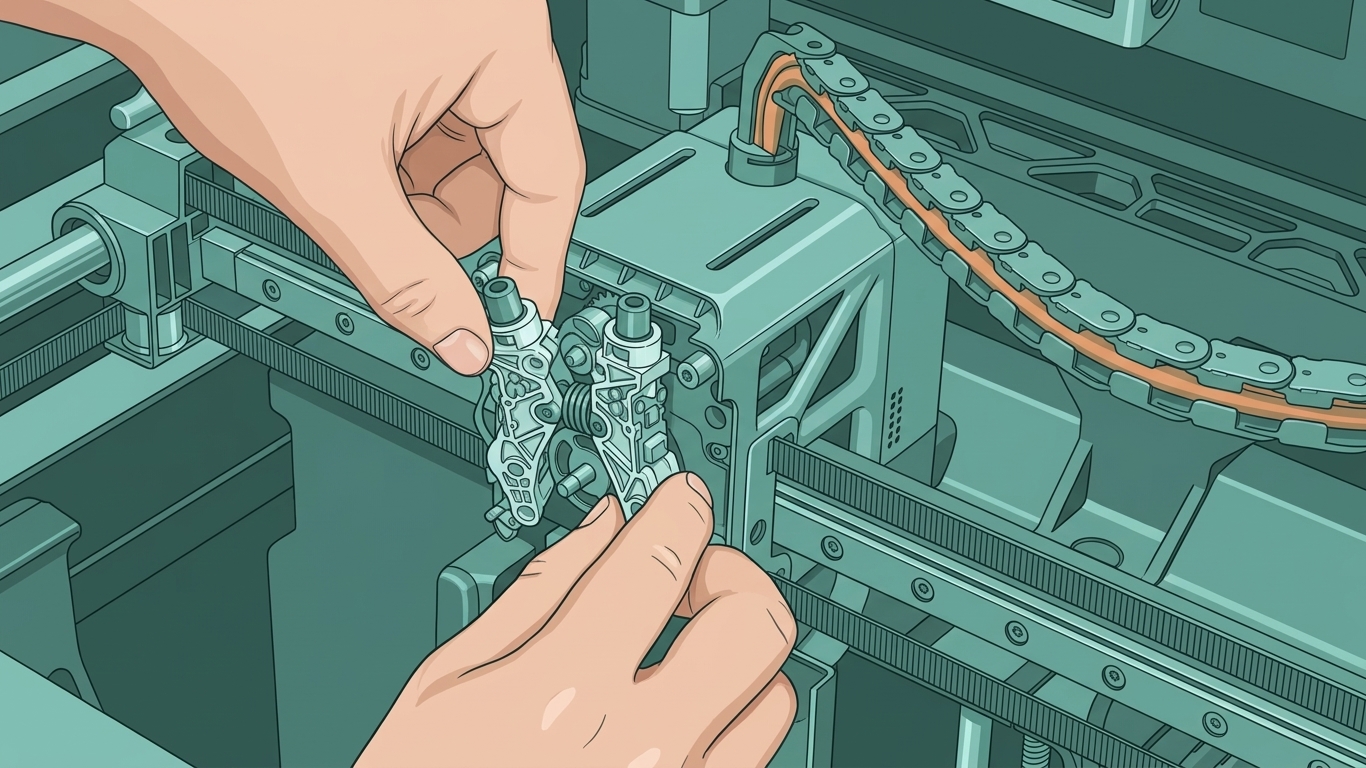

- Снимите узел натяжного ролика. Кулачок может ослабнуть во время разборки; поддержите его рукой и не потеряйте.
Шаг 6. Очистите узел натяжного ролика
Как показано ниже, левый и правый рычаги натяжного ролика закреплены цилиндрическим штифтом. Одна сторона посадочного места штифта утоплена, в то время как другая сторона находится заподлицо с поверхностью.
ПРИМЕЧАНИЕ: На некоторых версиях оборудования передняя часть рычага натяжного ролика может выглядеть заподлицо с обеих сторон, в то время как задняя часть утоплена. Независимо от версии, всегда убедитесь, что вы выталкиваете штифт с утопленной стороны в сторону заподлицо.
В качестве примера возьмем левый рычаг натяжного ролика.

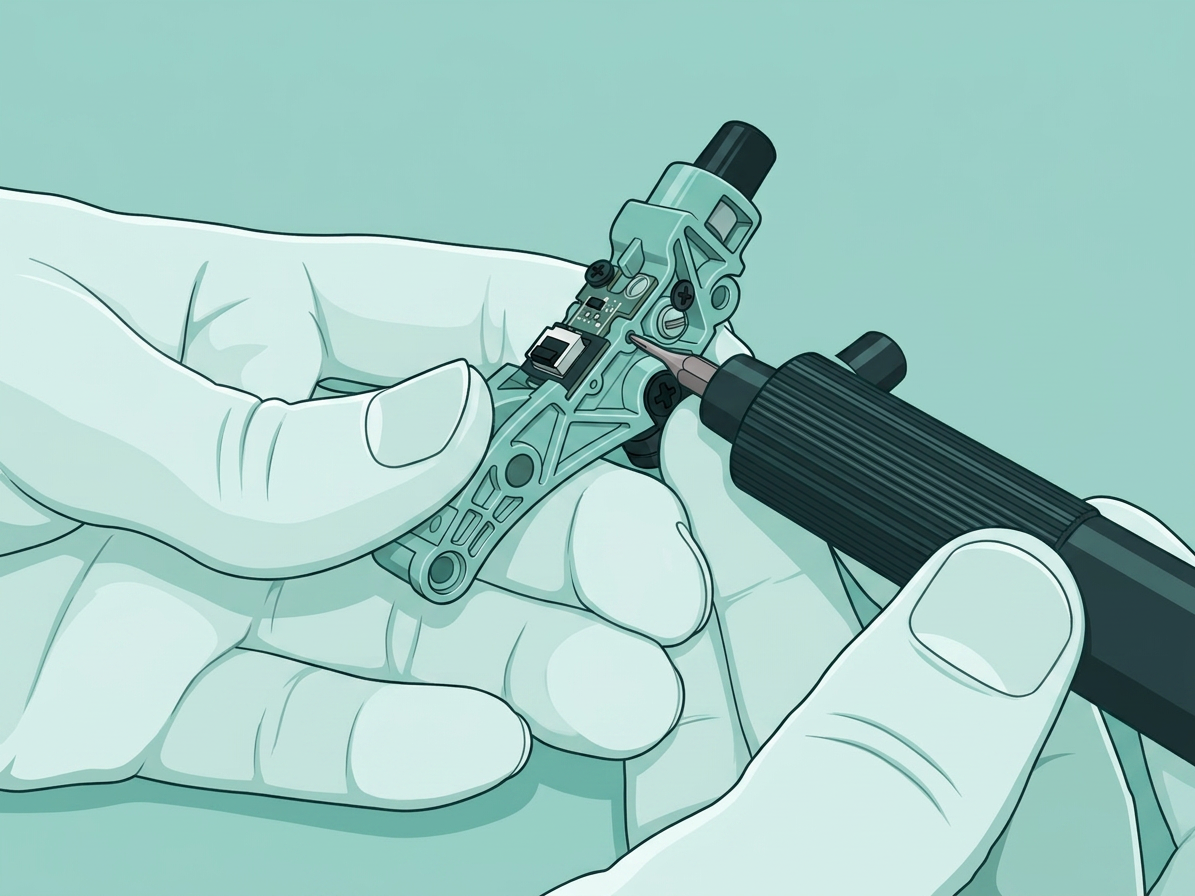

Используйте шестигранный ключ H1.0 (или подходящий инструмент) для выбивания цилиндрического штифта. Обратите внимание, что ключ должен выбивать штифт от вогнутой стороны к стороне заподлицо.
После выбивания на торце заподлицо видна насечка, которая является ключевой структурой для его фиксации на рычаге натяжителя.

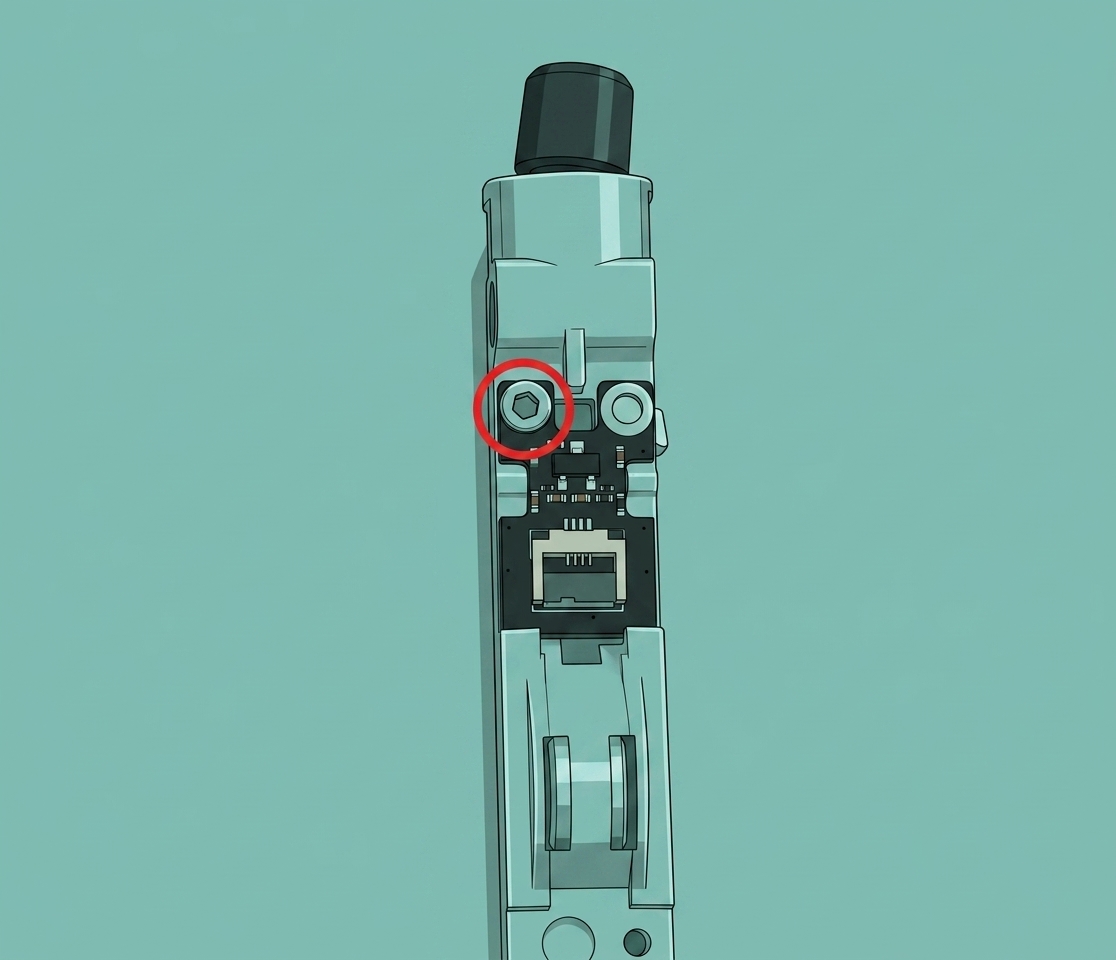

Открутите фиксирующий винт малой платы Холла и медленно поднимите малую плату Холла.
Примечание: Внутри рычага натяжителя находится торсионная пружина, которая может выскочить при снятии малой платы Холла. Будьте осторожны, чтобы не потерять её.

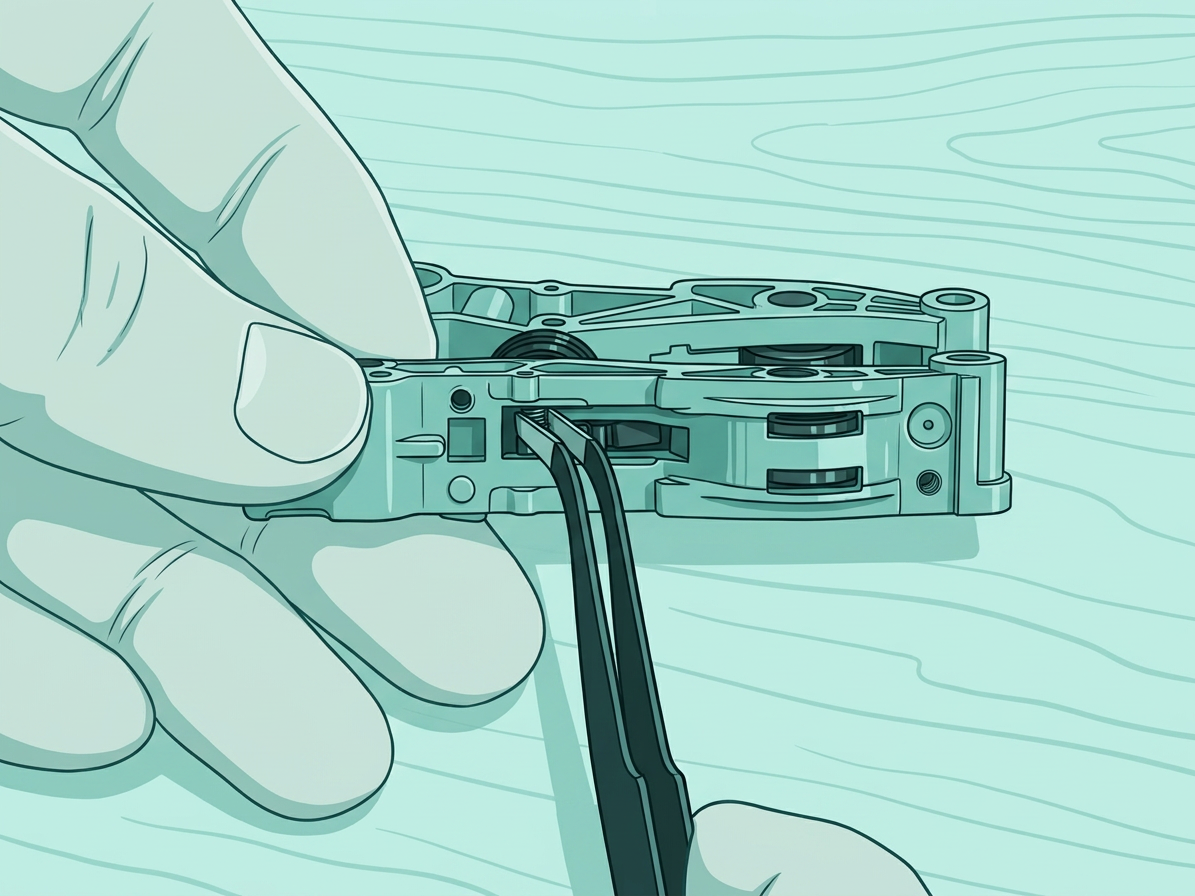

Используйте пинцет, чтобы последовательно извлечь торсионную пружину и коромысло.

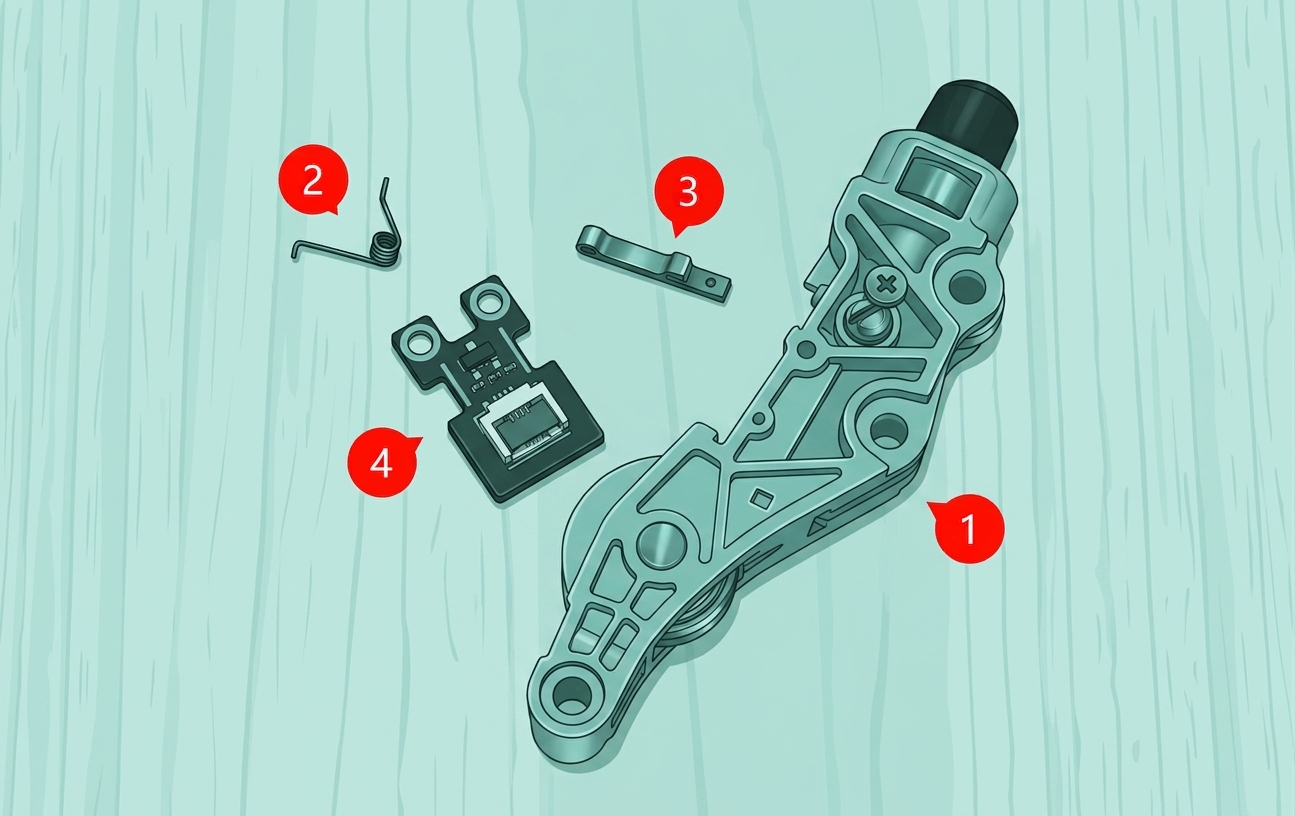

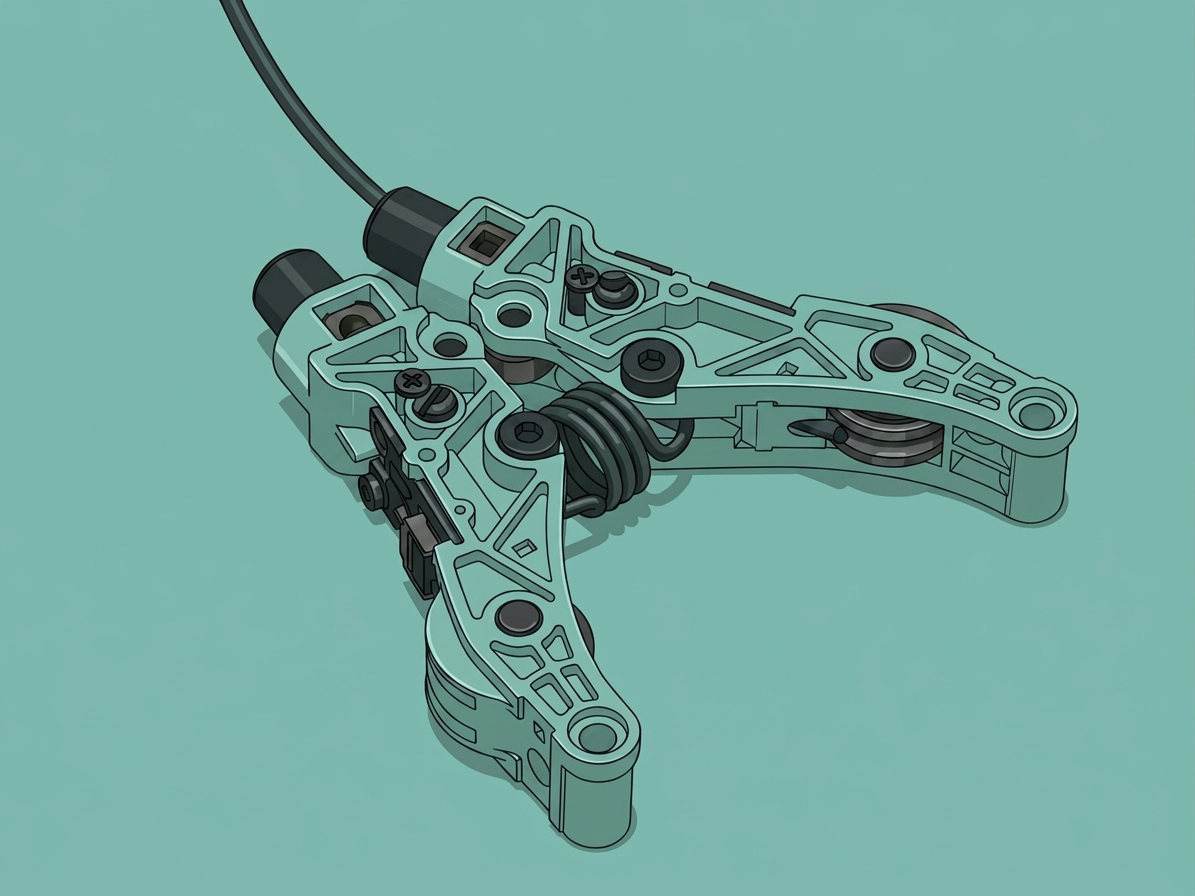

Составные части узла рычага натяжителя:
- Корпус рычага натяжителя
- Торсионная пружина
- Коромысло
- Малая плата Холла
Примечание: Внутренние компоненты очень малы. Будьте предельно осторожны при разборке и сборке, чтобы не потерять ни одной детали. Рекомендуется работать на чистой, хорошо освещенной рабочей поверхности и подготовить контейнер для извлеченных деталей.

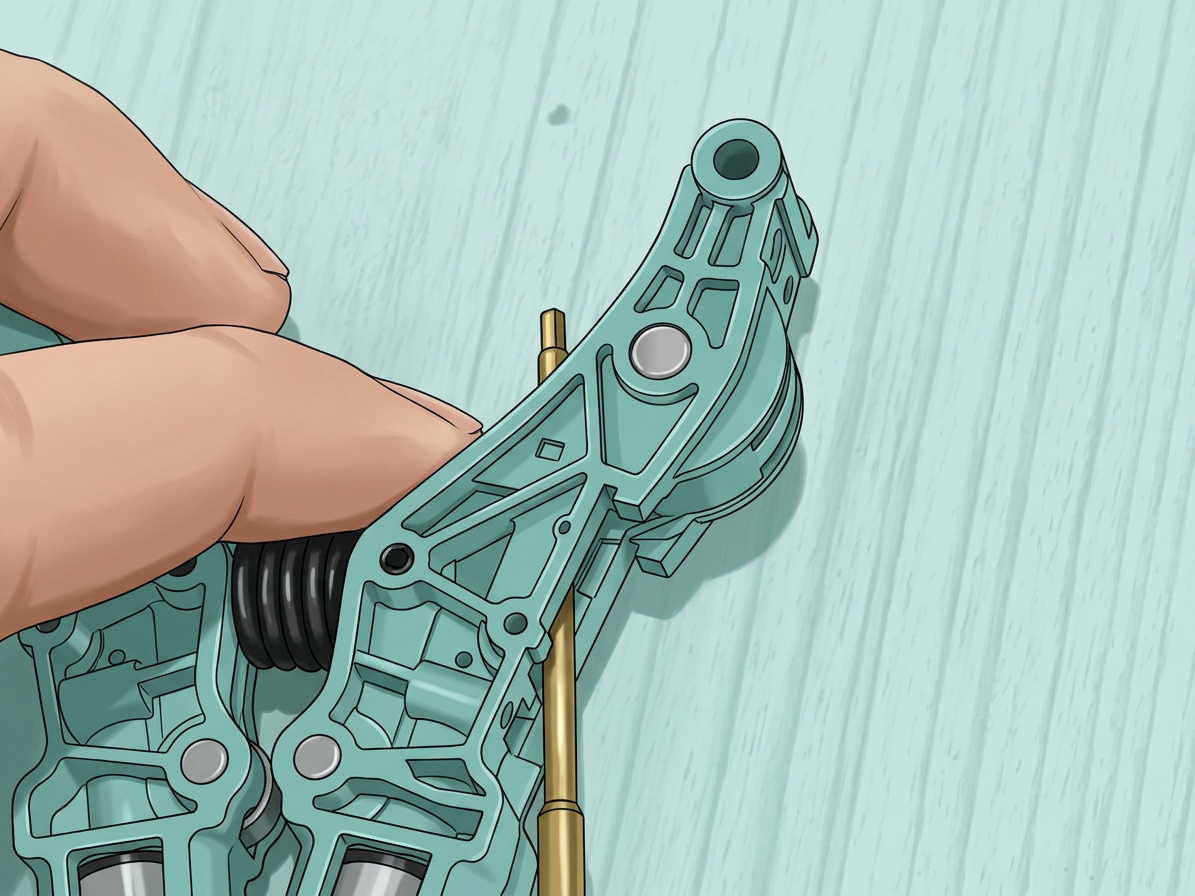

После удаления всех внутренних компонентов используйте шестигранный ключ H1.5 (или подходящий инструмент для очистки), введите его через боковое отверстие, тщательно удалите остатки филамента/закупорки внутри канала и убедитесь, что он полностью свободен.
Шаг 7. Сборка узла рычага натяжителя

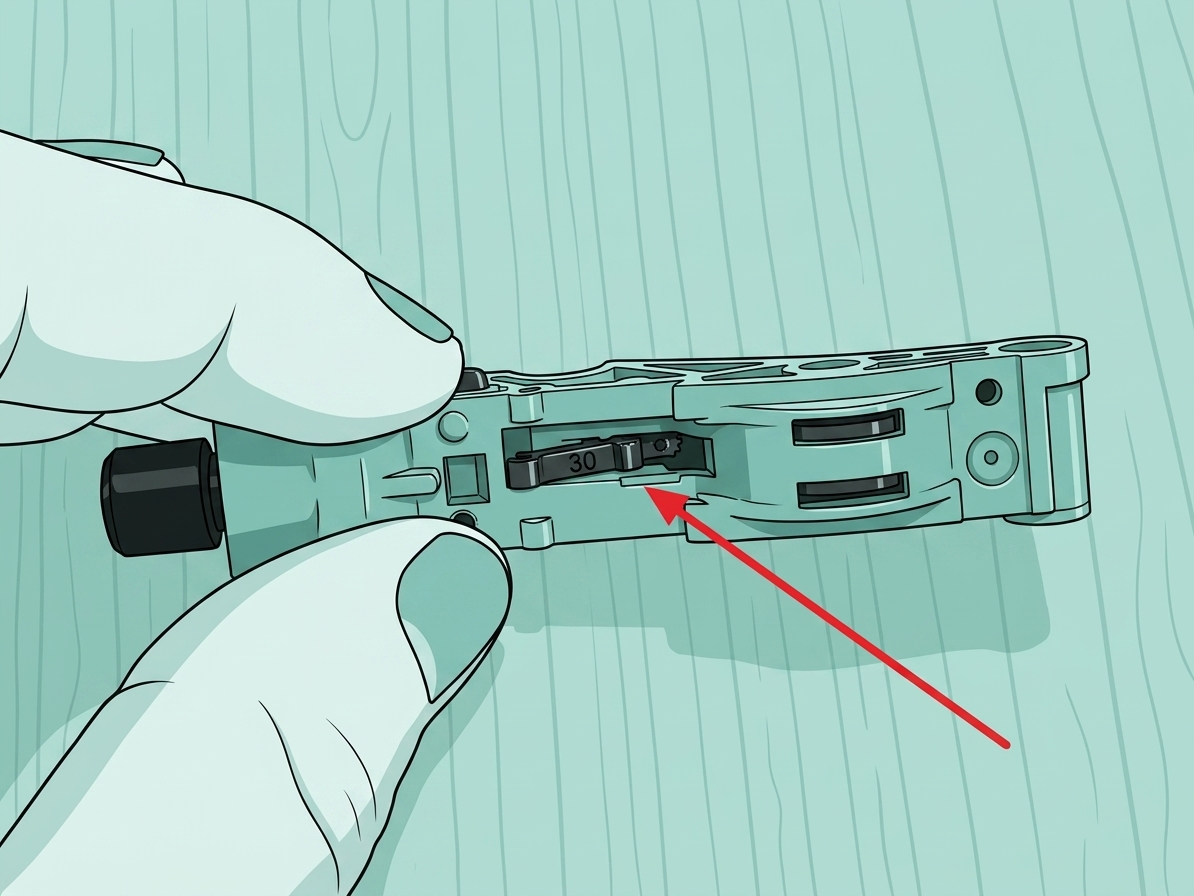

- Правильно поместите коромысло в соответствующий направляющий паз корпуса рычага натяжителя.

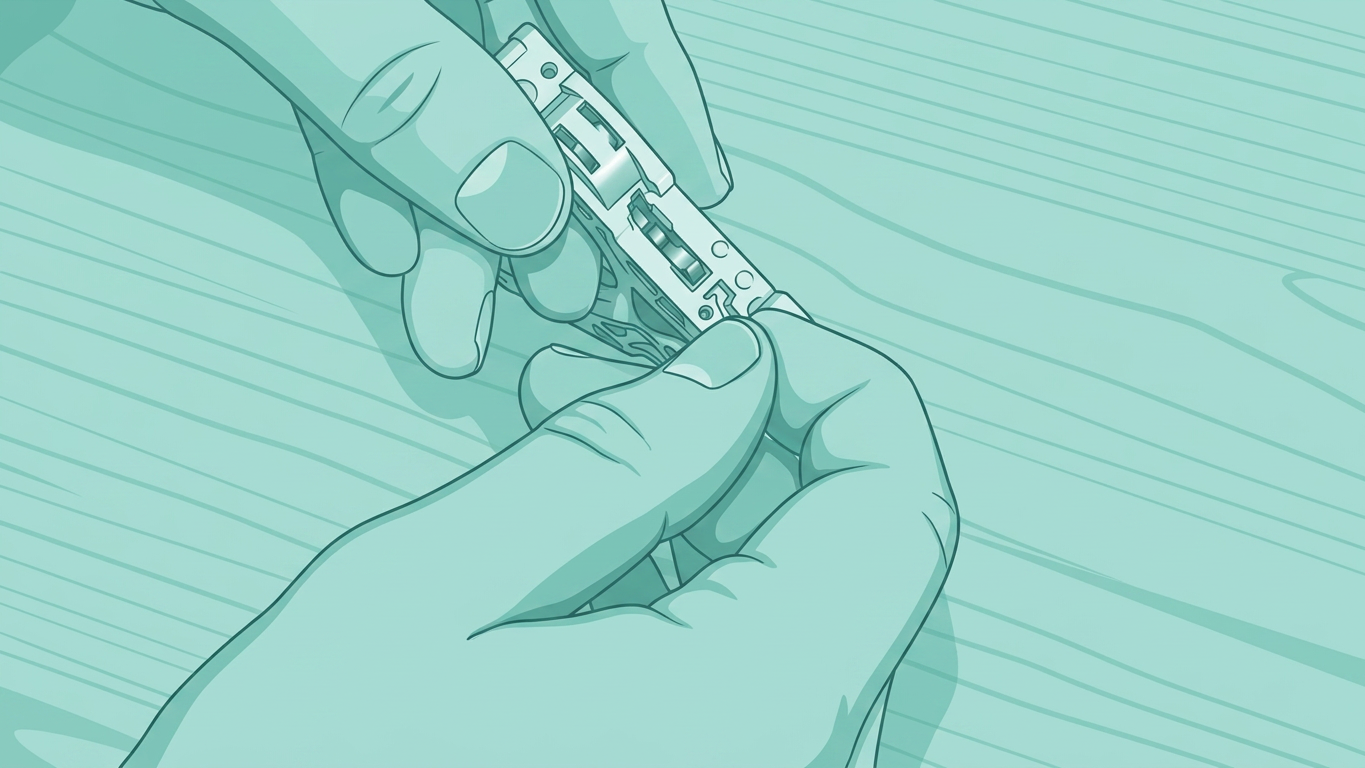

- Вставьте более длинный конец торсионной пружины в маленький левый паз. Используйте пинцет, чтобы точно отрегулировать положение торсионной пружины и коромысла для точного зацепления. Детали малы и упруги; действуйте терпеливо.
- Проверьте, полностью ли установлены торсионная пружина и коромысло.

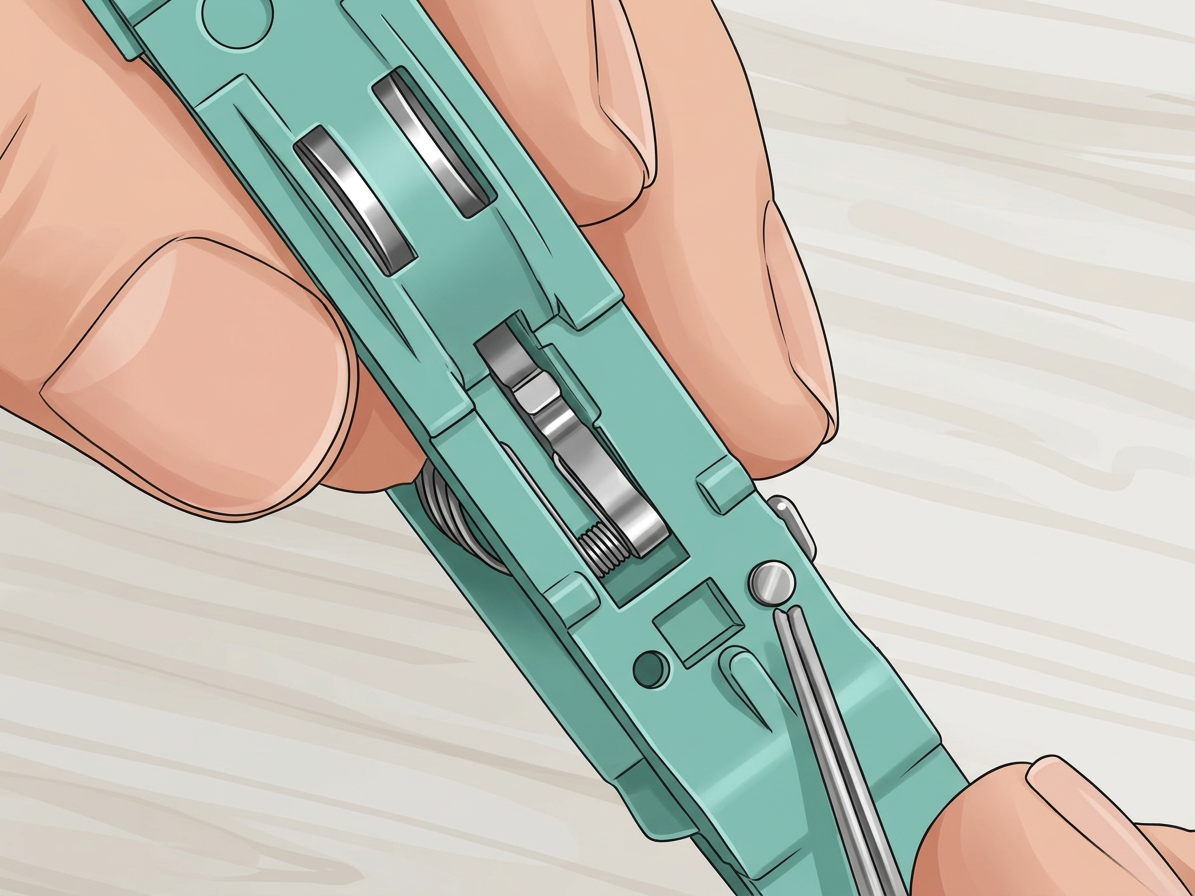

- Вставьте обратно цилиндрический штифт (фиксирующий штифт). Используйте пинцет, чтобы аккуратно удерживать торсионную пружину, чтобы предотвратить её вылет.
Примечание по направлению вставки: Вставьте гладкий конец первым, затем вдавите внутрь, пока цилиндрический штифт не станет заподлицо с поверхностью рычага натяжителя.
- Установите малую плату Холла на место и затяните фиксирующий винт.
Шаг 8. Установка узла натяжного колеса

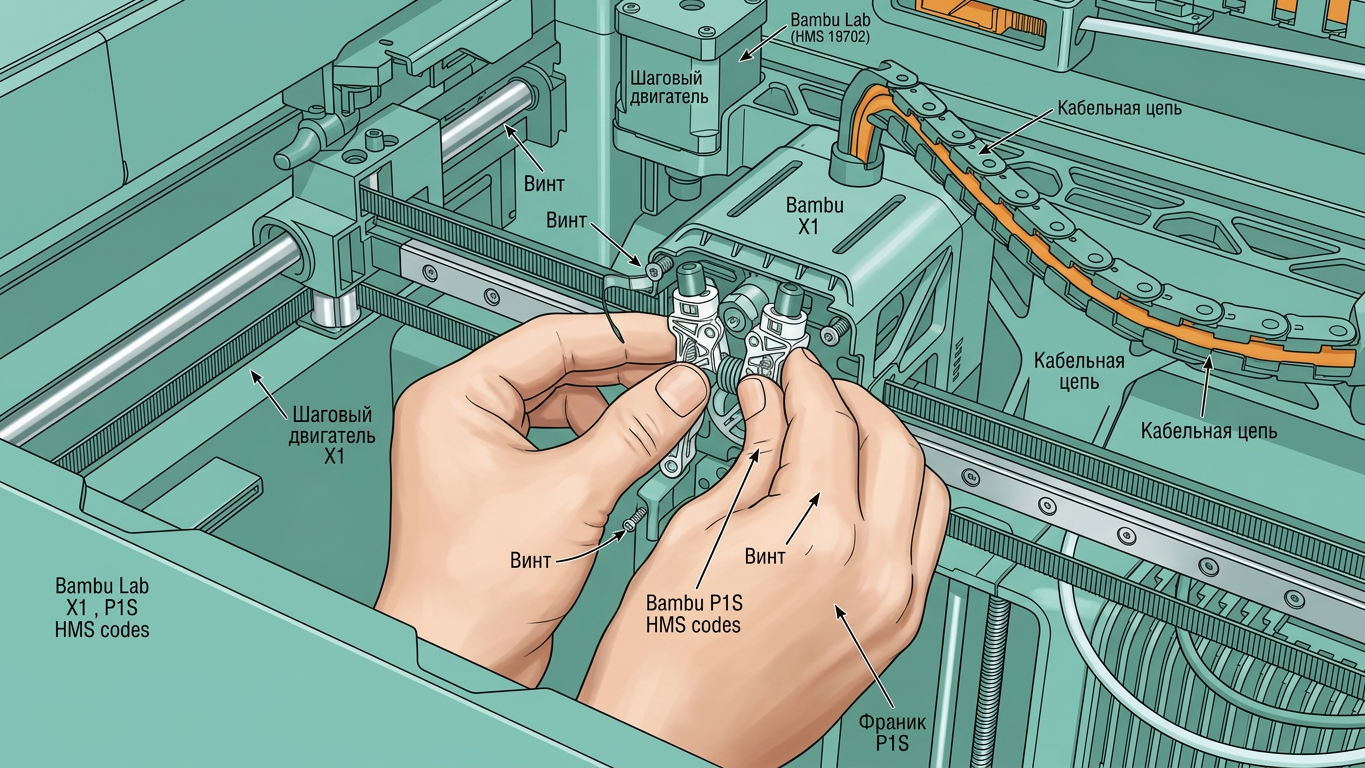

- Разверните сторону с винтами узла ролика натяжителя экструдера к себе. Затем потяните пружину кручения, закрепите середину узла ролика натяжителя экструдера в кулачке и нажмите вниз до фиксации.
После повторной сборки узла рычага натяжителя установите его обратно на экструдерную головку. Обратитесь к этой вики-странице для установки узла ролика натяжителя экструдера.
- Используйте шестигранный ключ H2.0 для затяжки двух винтов, фиксирующих узел ролика натяжителя.
 |
 |
Шаг 9. Установка передней крышки экструдера
Следуйте шагам в разделе «Замена передней крышки экструдера H2C» для установки передней крышки экструдера.
Функциональное тестирование

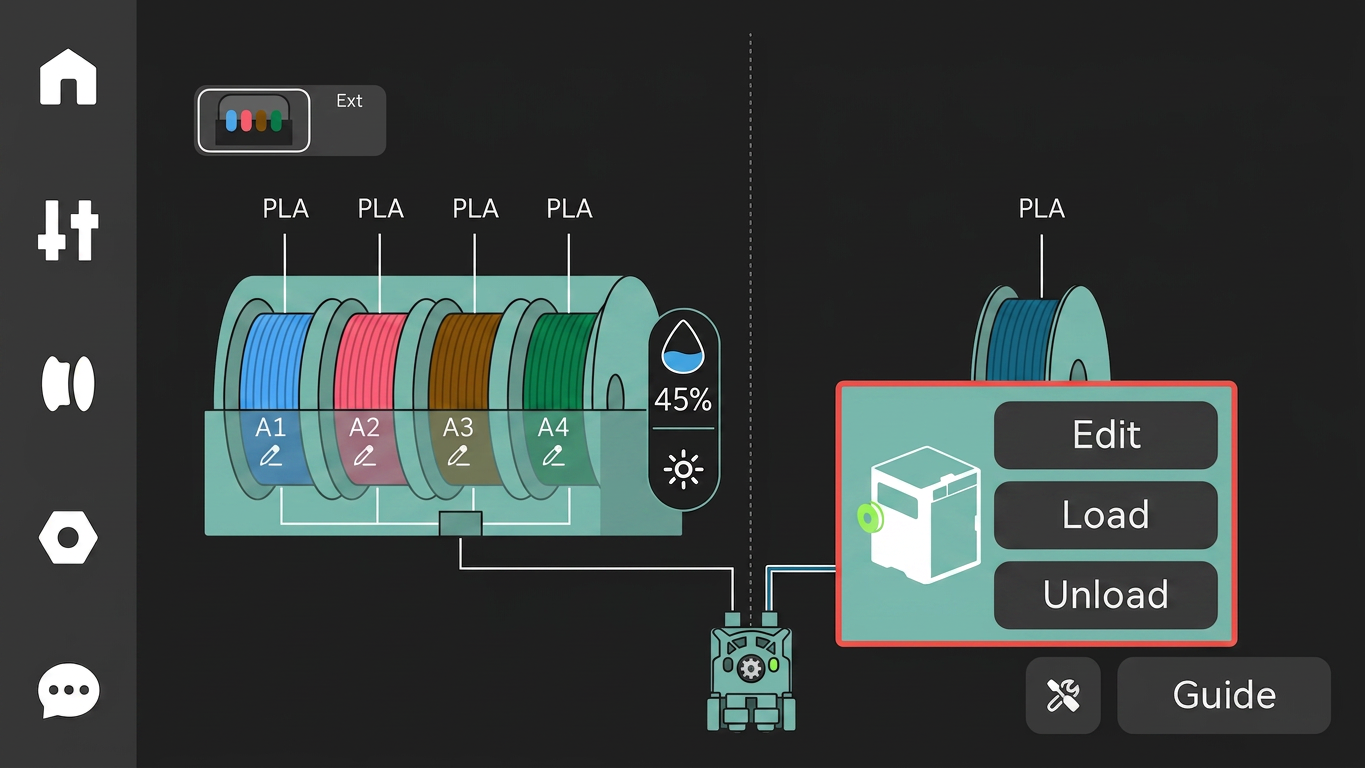

На сенсорном экране принтера или интерфейсе управления нажмите опцию «Загрузка». Наблюдайте, может ли сопло корректно выдавливать филамент. Если сопло выдавливает филамент плавно без отклонений, ремонт успешен.
