Двойной экструдер: натяжные ролики и датчик филамента

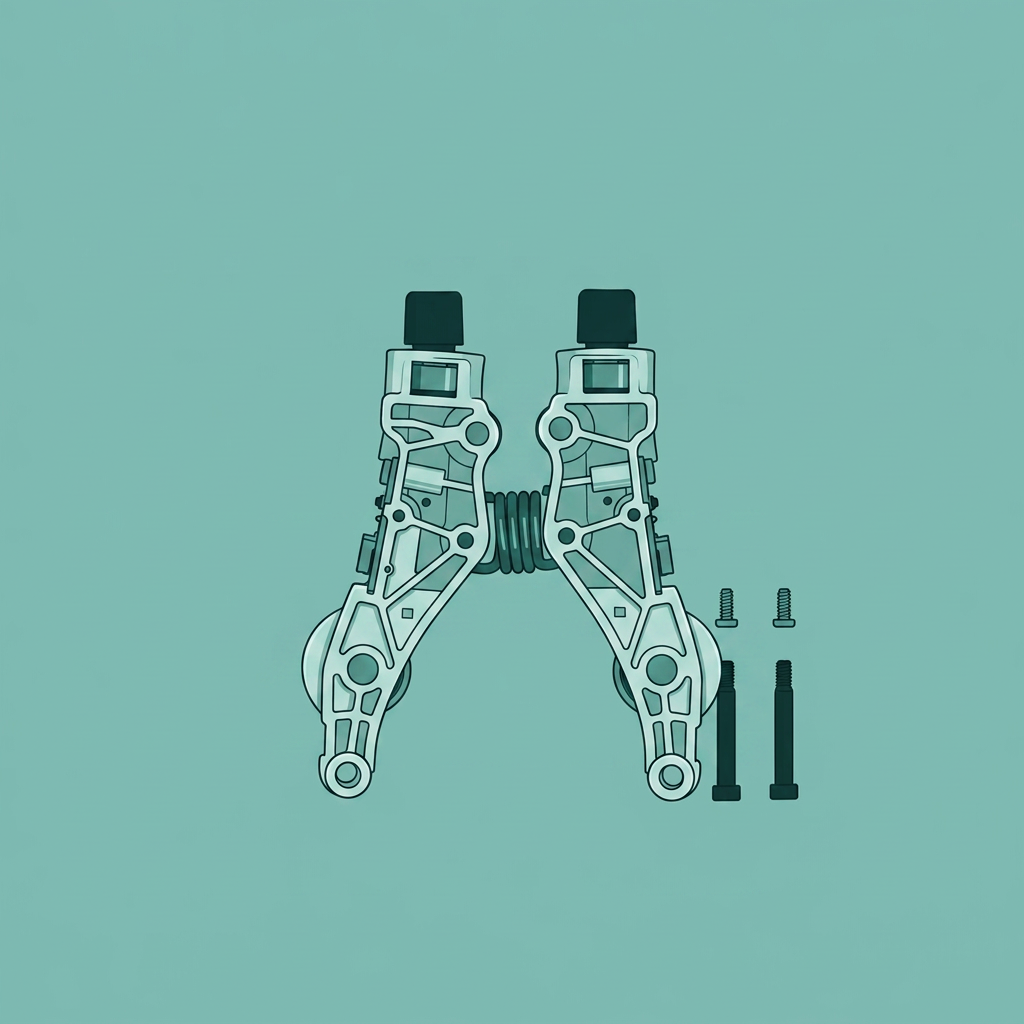

Запасные части для натяжных роликов двойного экструдера и датчика филамента включают следующее:&##x20;
-
Натяжные ролики двойного экструдера и датчик филамента * 1
-
Винт BT2x5 * 2
-
Винт M2.5x19x5 * 2
Когда использовать
- Натяжные ролики двойного экструдера и датчик филамента повреждены.
Необходимые инструменты и материалы
-
Новые натяжные ролики двойного экструдера и датчик филамента&##x20;
-
Шестигранный ключ H2.0
-
Шестигранный ключ H1.5
-
Пинцет
Видео-инструкция
Предупреждение о безопасности
ВАЖНО!
Крайне важно отключить принтер от сети перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности.
Во время технического обслуживания или устранения неполадок может потребоваться разборка частей, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть, если они соприкоснутся друг с другом, другим металлом или электронными компонентами, пока принтер все еще включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем.
Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно следования этому руководству мы рекомендуем отправить технический тикет относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие натяжных роликов двойного экструдера и датчика филамента
quick-change-tool-interface" class="toc-header">Шаг 1: Снятие интерфейса быстрой смены инструмента
Вы можете обратиться к этой Wiki для снятия интерфейса быстрой смены инструмента, что облегчит снятие натяжных роликов двойного экструдера и датчика филамента:
Замена интерфейса быстрой смены инструмента H2D
Шаг 2: Снятие левого ножа
Поскольку левый нож перекрывает фиксирующие винты для FPC датчика Холла, мы рекомендуем сначала снять левый нож, чтобы облегчить снятие натяжных роликов двойного экструдера и датчика филамента.

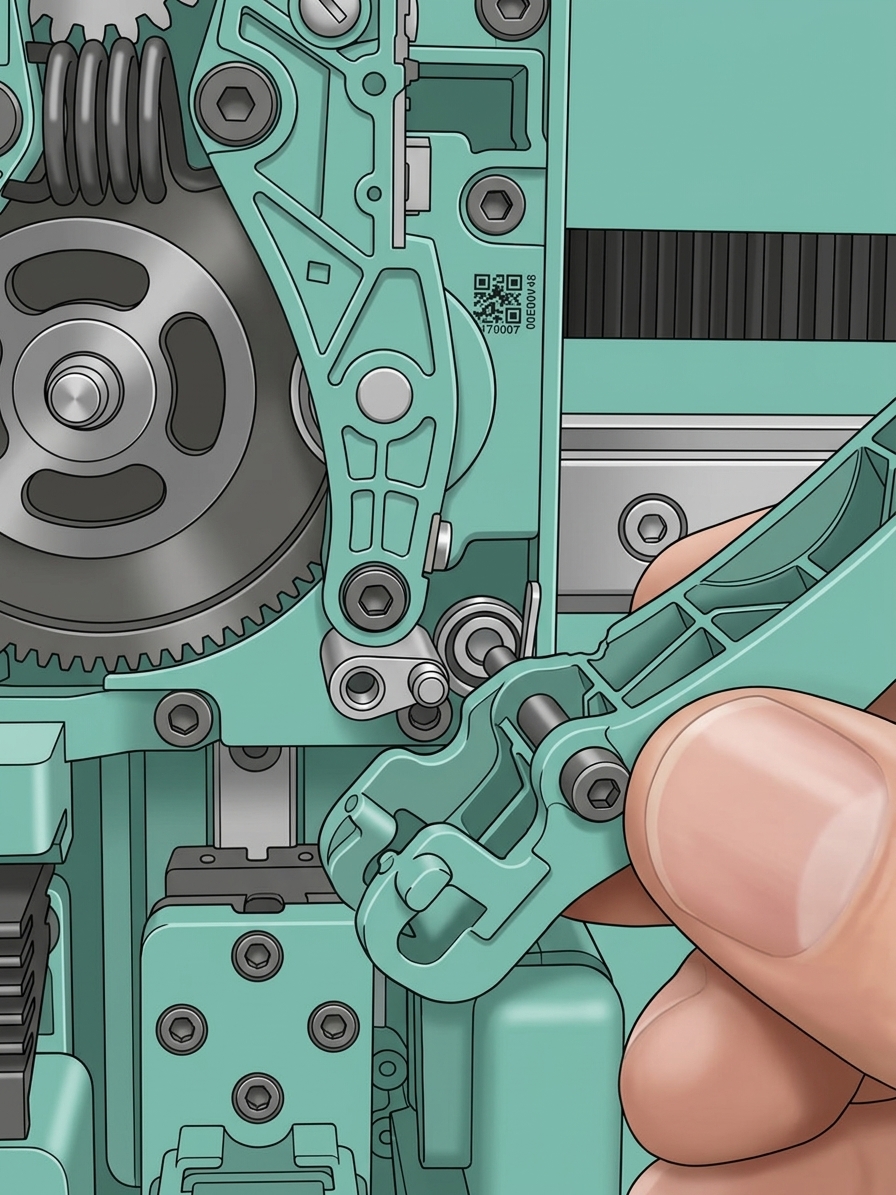

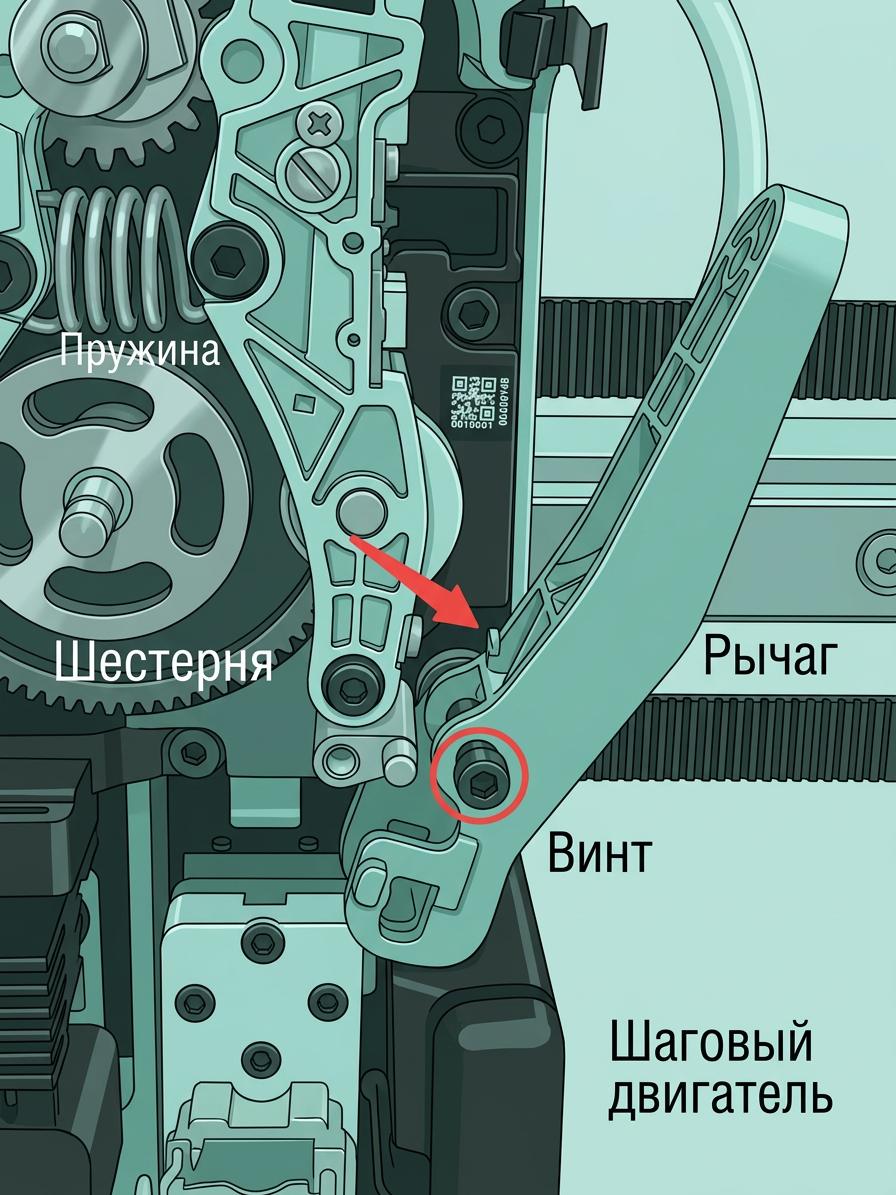

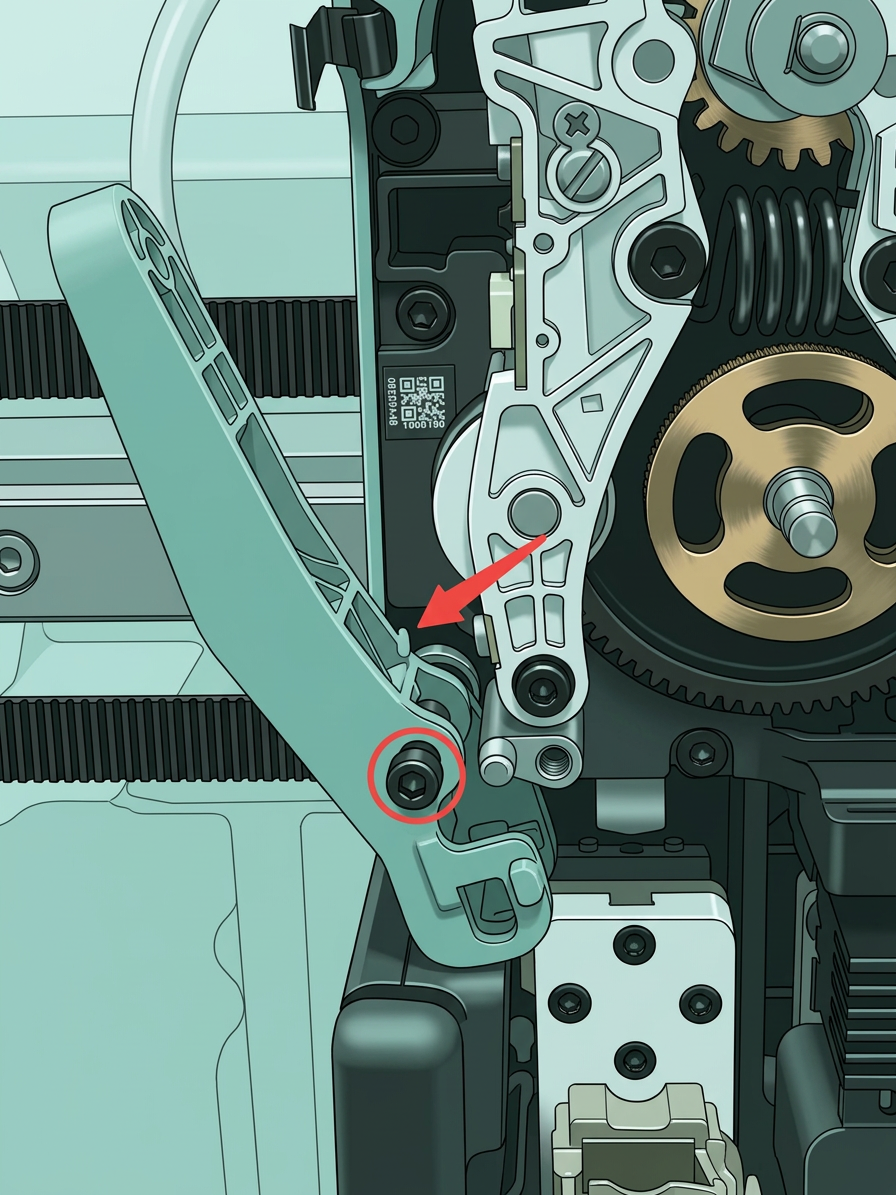

Используйте шестигранный ключ H2.0, чтобы снять один фиксирующий винт, затем выньте нож, винт и пружину кручения вместе из экструдера.
Шаг 3: Снятие правого ножа

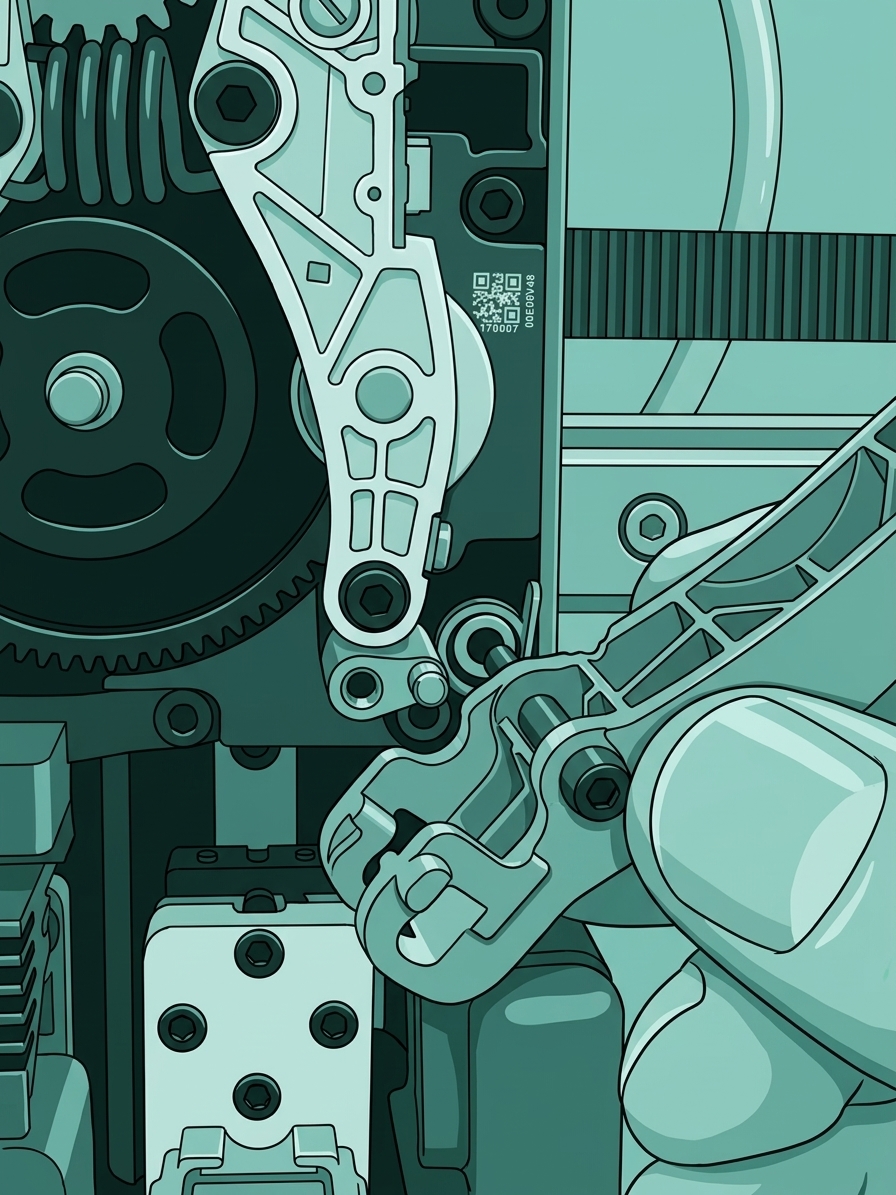

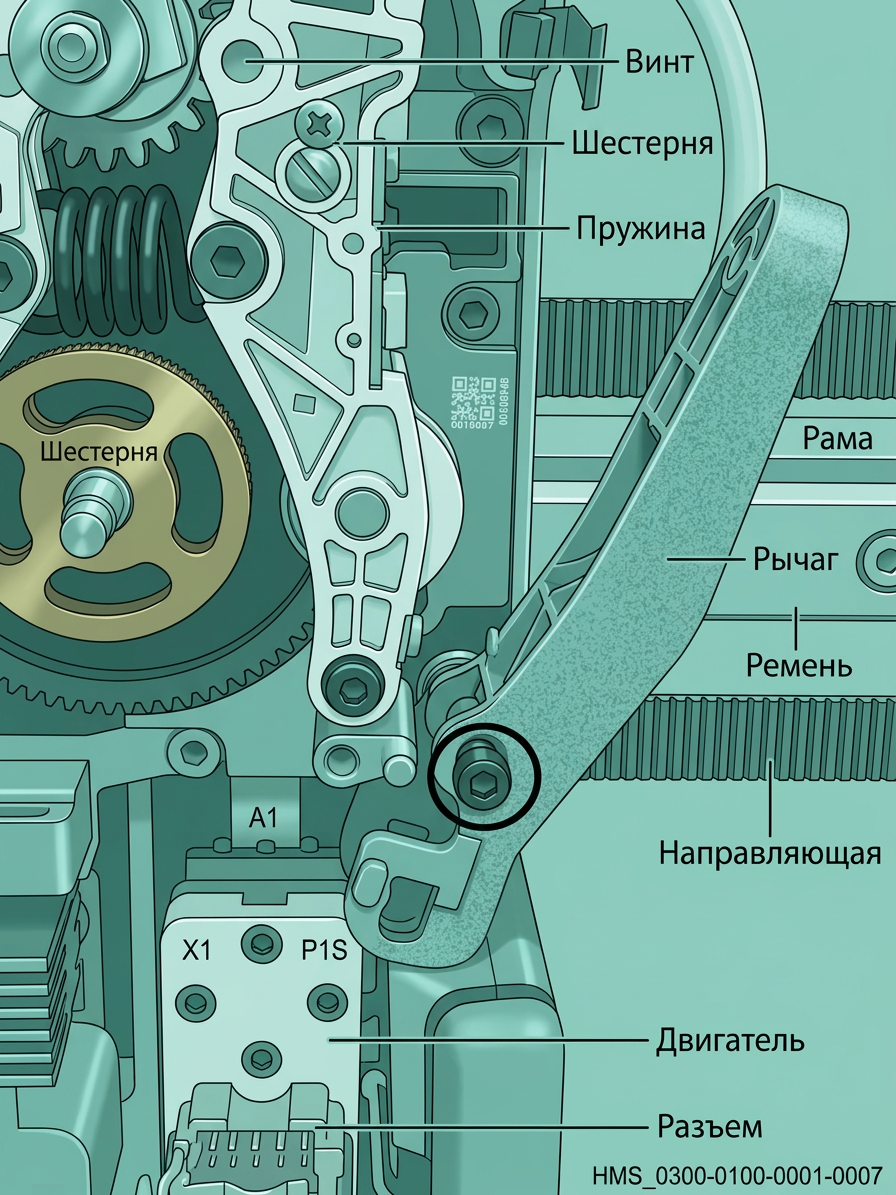

Используйте шестигранный ключ H2.0, чтобы снять один фиксирующий винт, затем выньте нож, винт и пружину кручения вместе из экструдера.

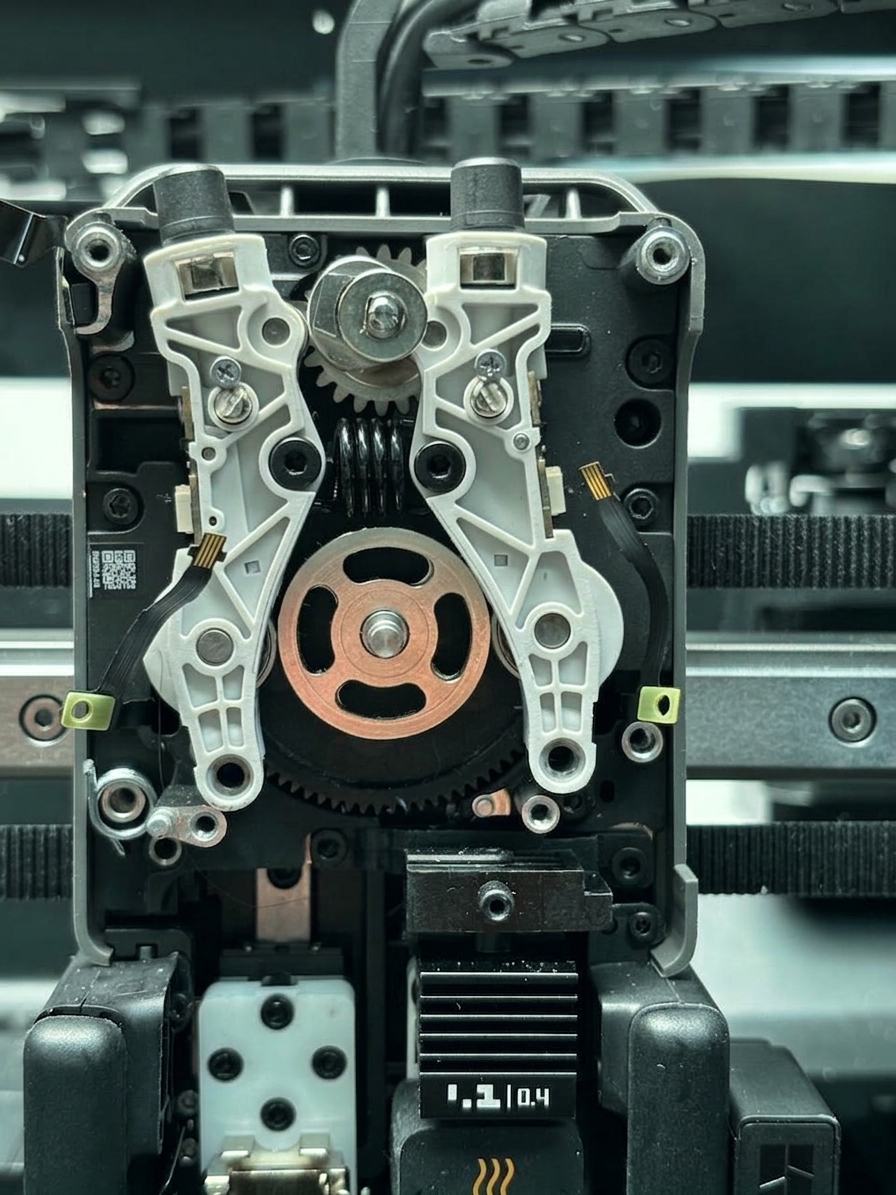

Шаг 4: Снятие натяжных роликов двойного экструдера и датчика филамента

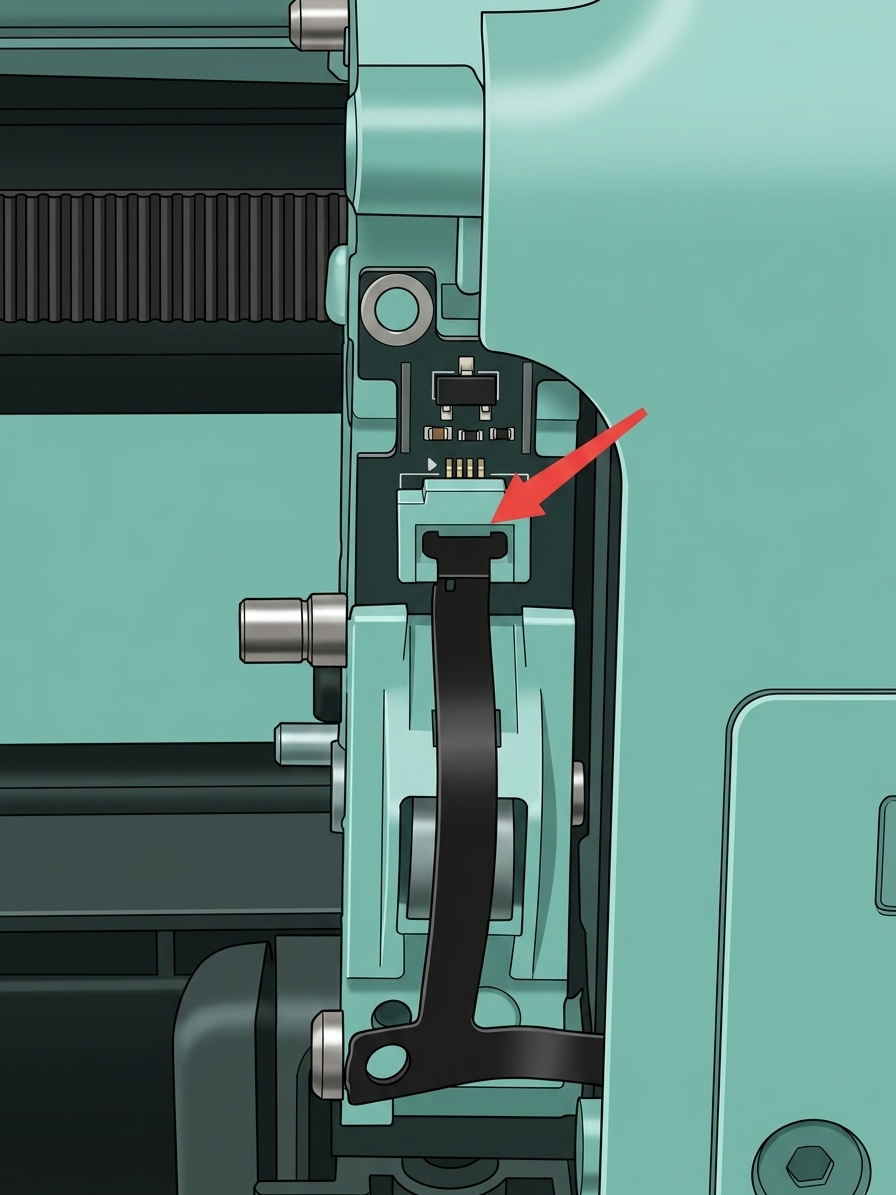

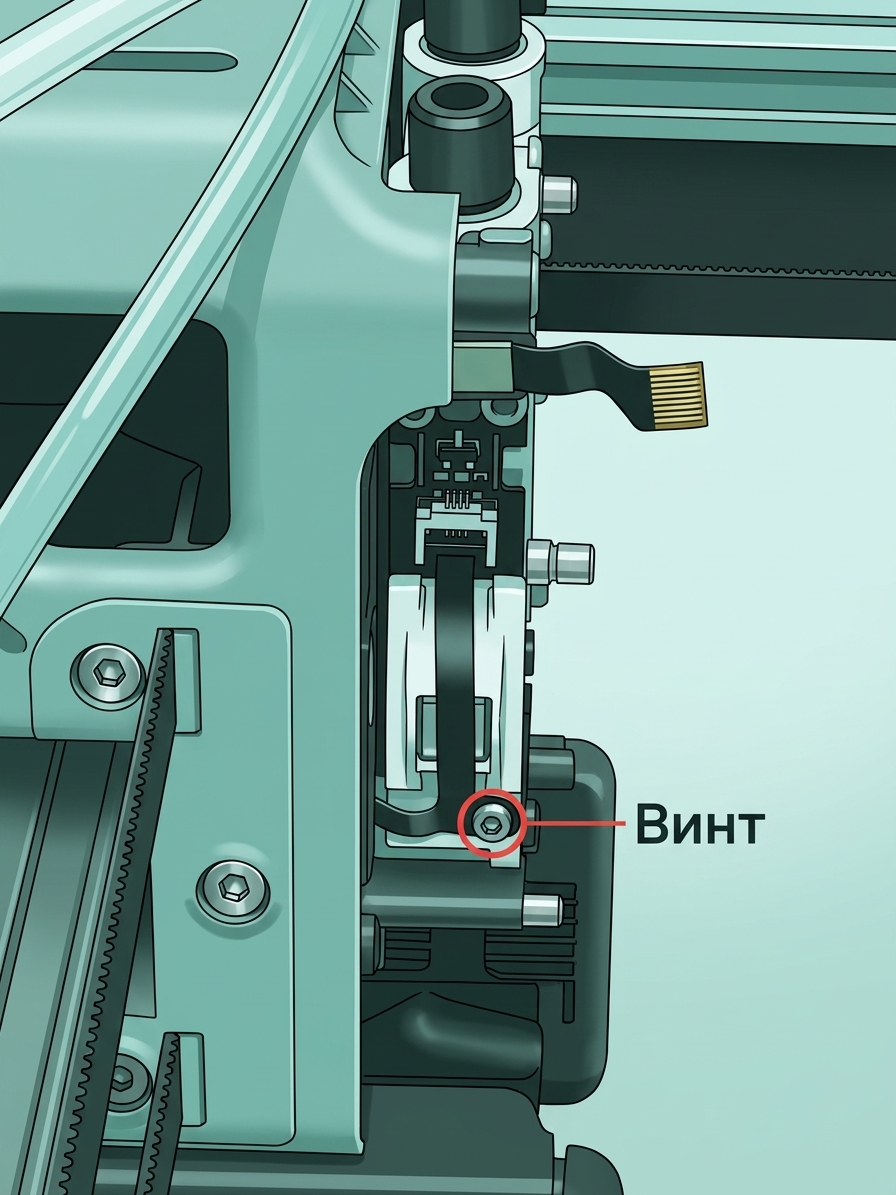

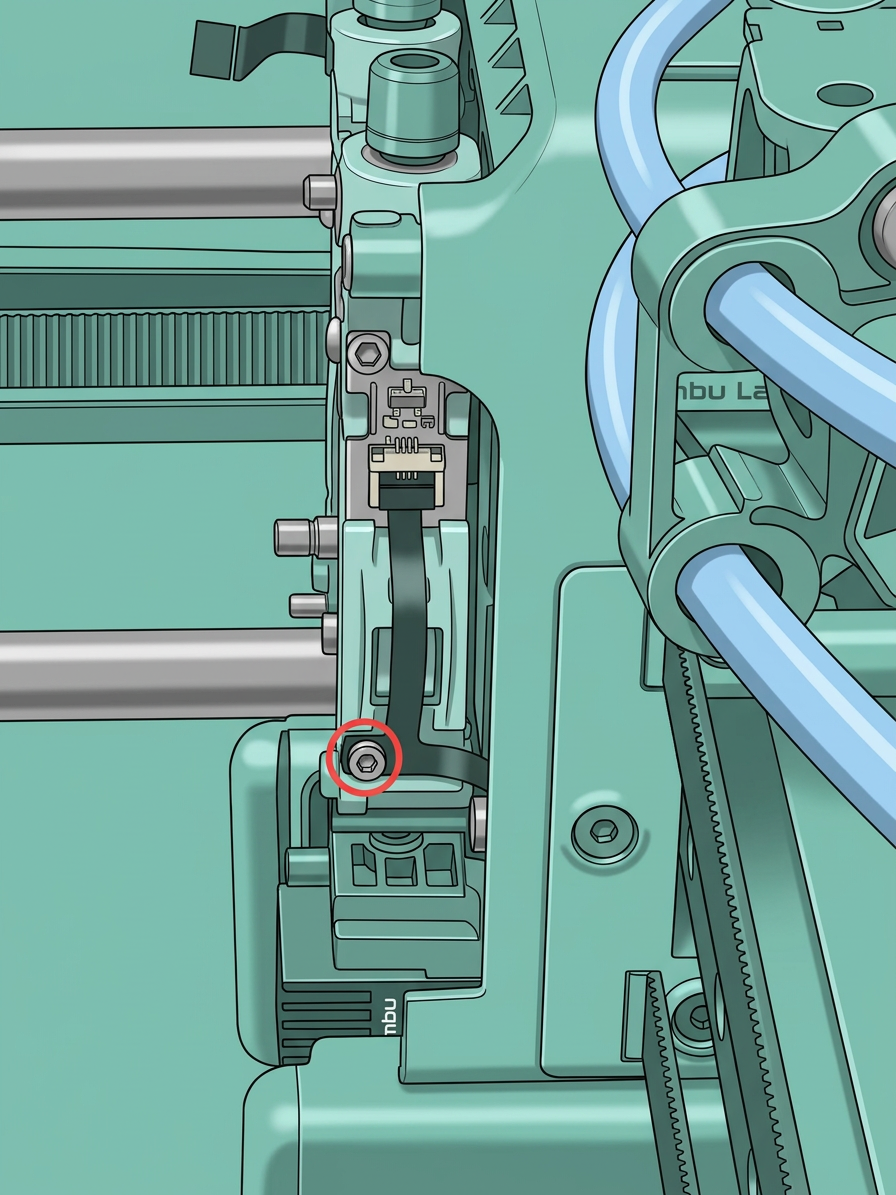

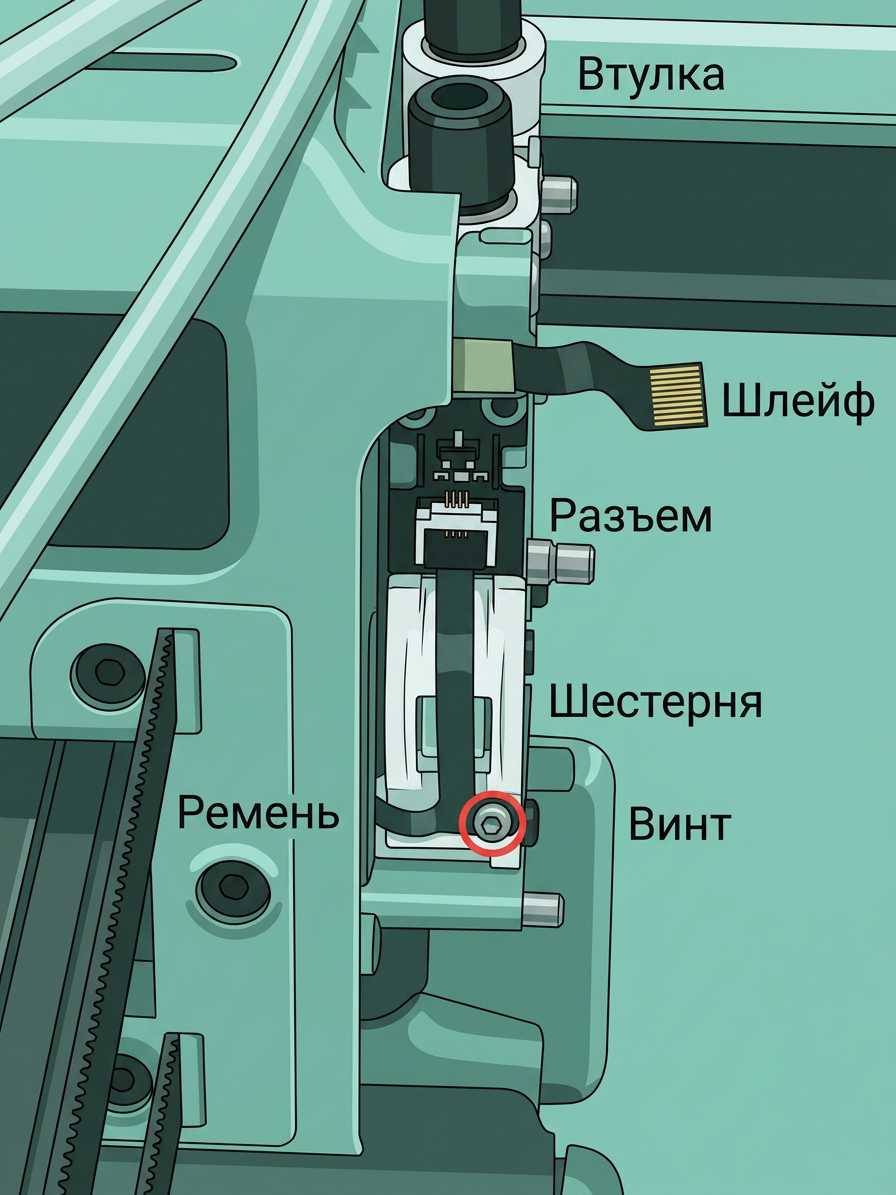

- Используйте шестигранный ключ H1.5, чтобы снять фиксирующие винты (BT2x5) FPC датчика Холла с обеих сторон натяжных роликов двойного экструдера и датчика филамента, затем отсоедините FPC датчика Холла и снимите натяжные ролики двойного экструдера и датчик филамента.

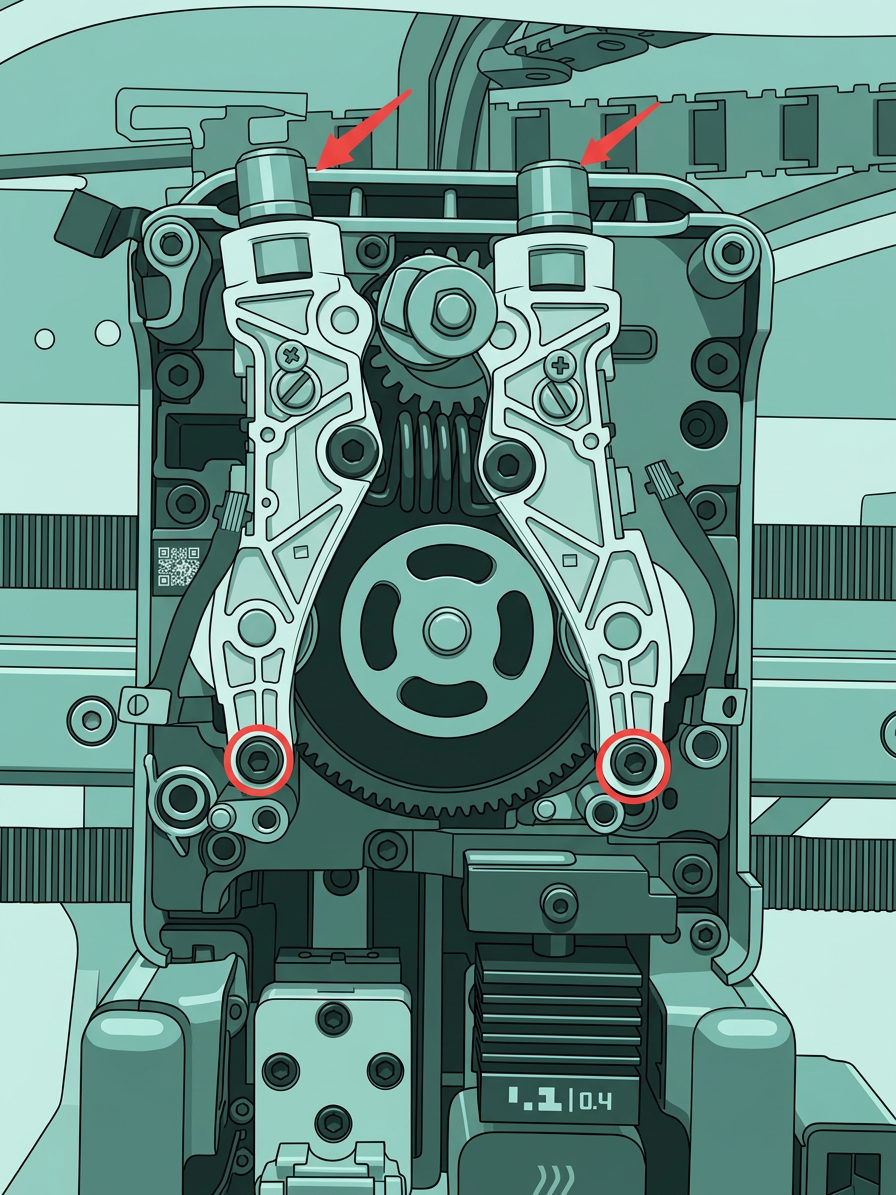

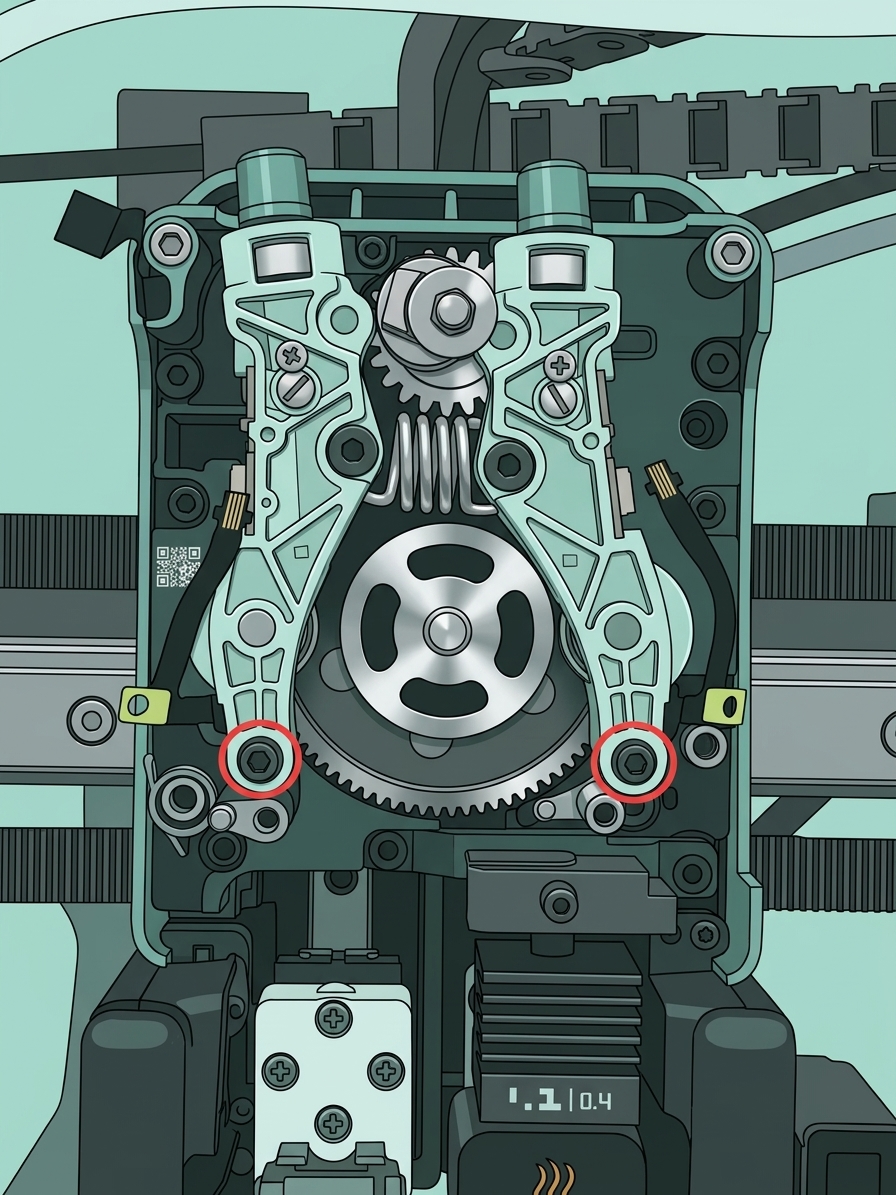

- Нажмите на пневматический разъем сверху, чтобы снять 2 трубки PTFE, затем используйте шестигранный ключ H2.0, чтобы снять 2 фиксирующих винта. Слегка подтолкните натяжные ролики двойного экструдера и датчик филамента вверх, затем снимите их.
Установка натяжных роликов двойного экструдера и датчика филамента
Шаг 1: Установка натяжных роликов двойного экструдера и датчика филамента

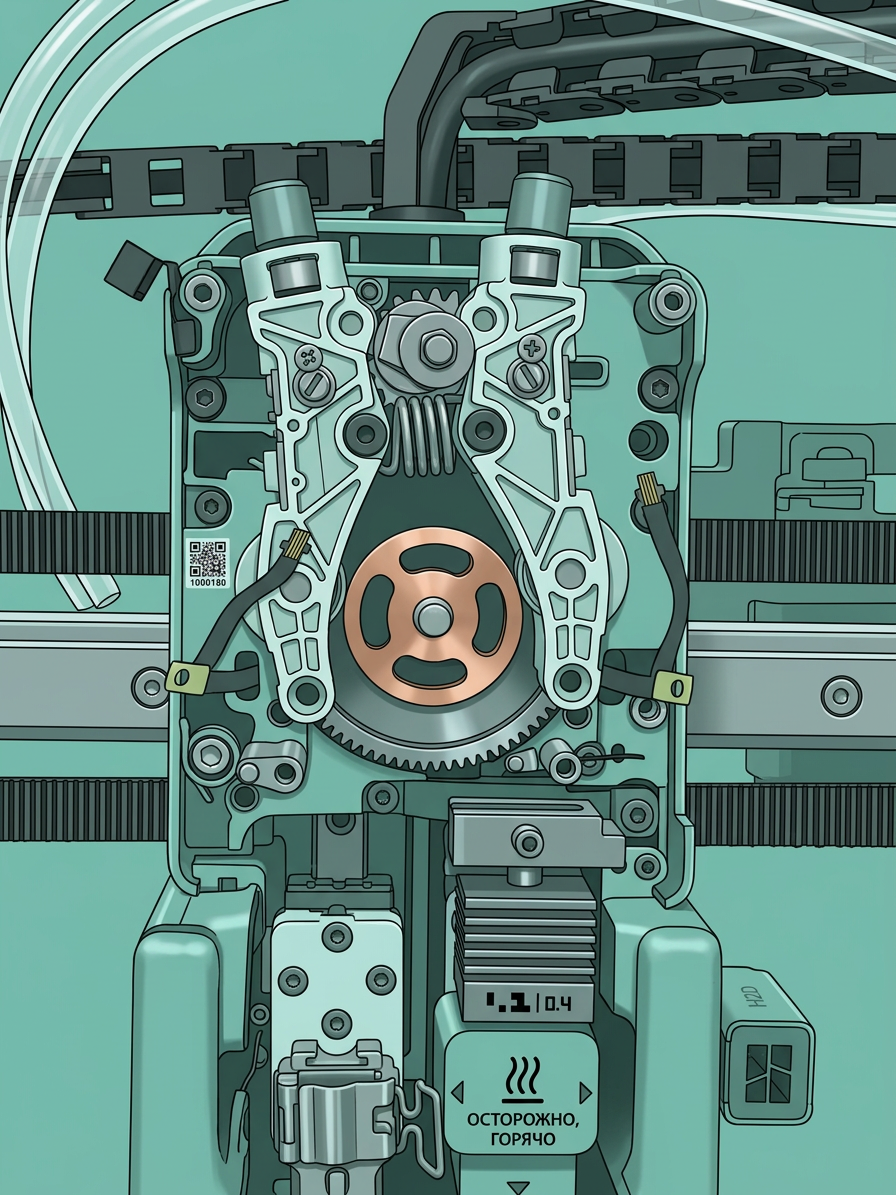

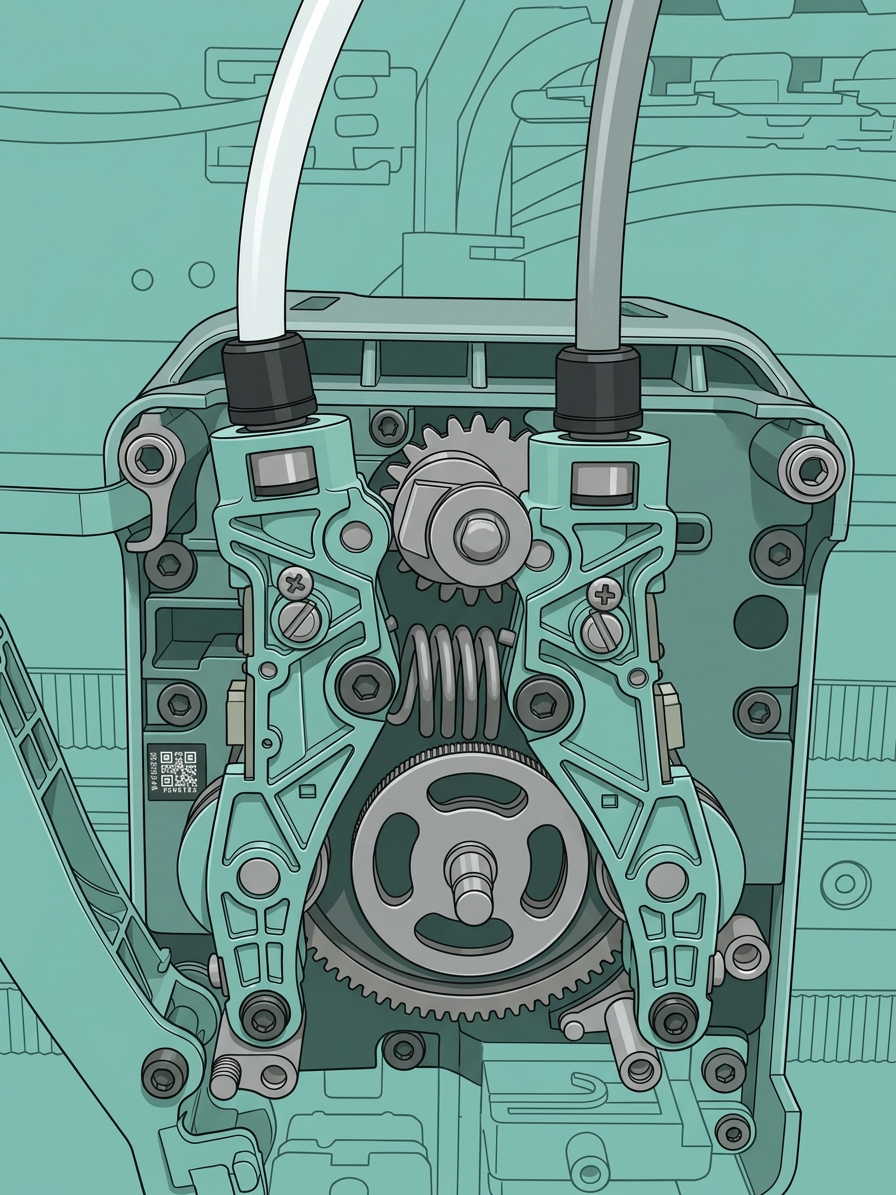

- Расположите натяжные ролики двойного экструдера и датчик филамента так, чтобы сторона с винтами была обращена к вам, затем потяните пружину кручения и вставьте натяжные ролики двойного экструдера и датчик филамента в кулачок. Нажмите вниз, пока он не защелкнется.

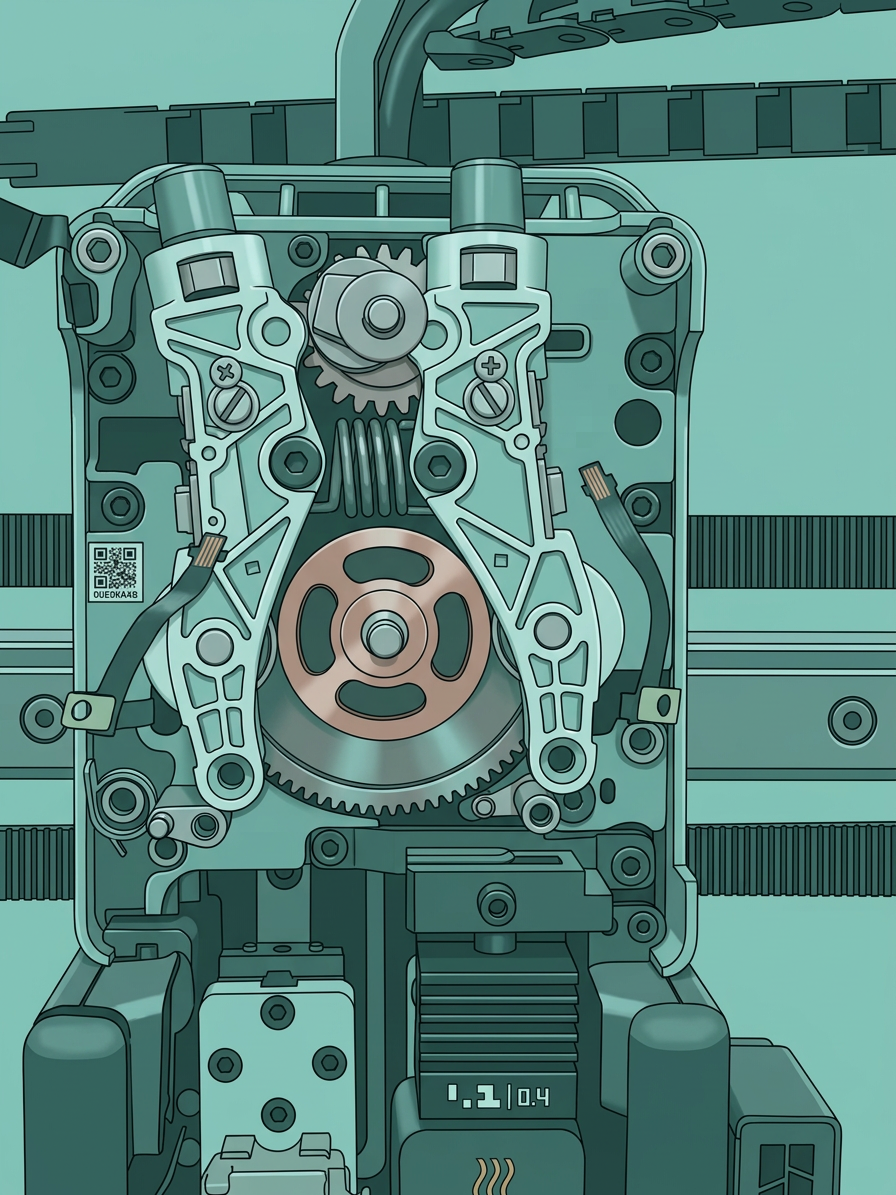

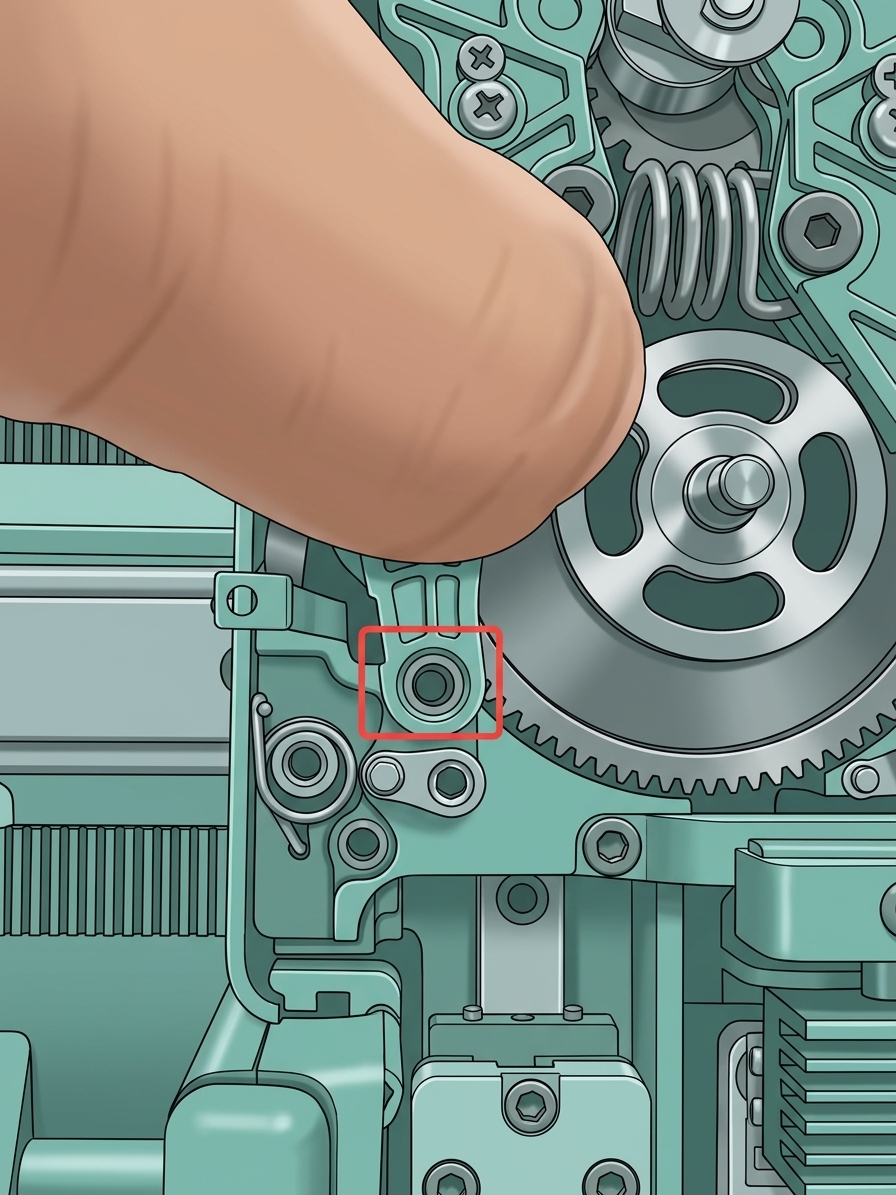

- Аккуратно нажмите на нижнюю часть ролика, чтобы выровнять отверстия для винтов с задней крышкой экструдера, затем вставьте винты и затяните их с помощью шестигранного ключа H2.0. Повторите процесс для другой стороны.

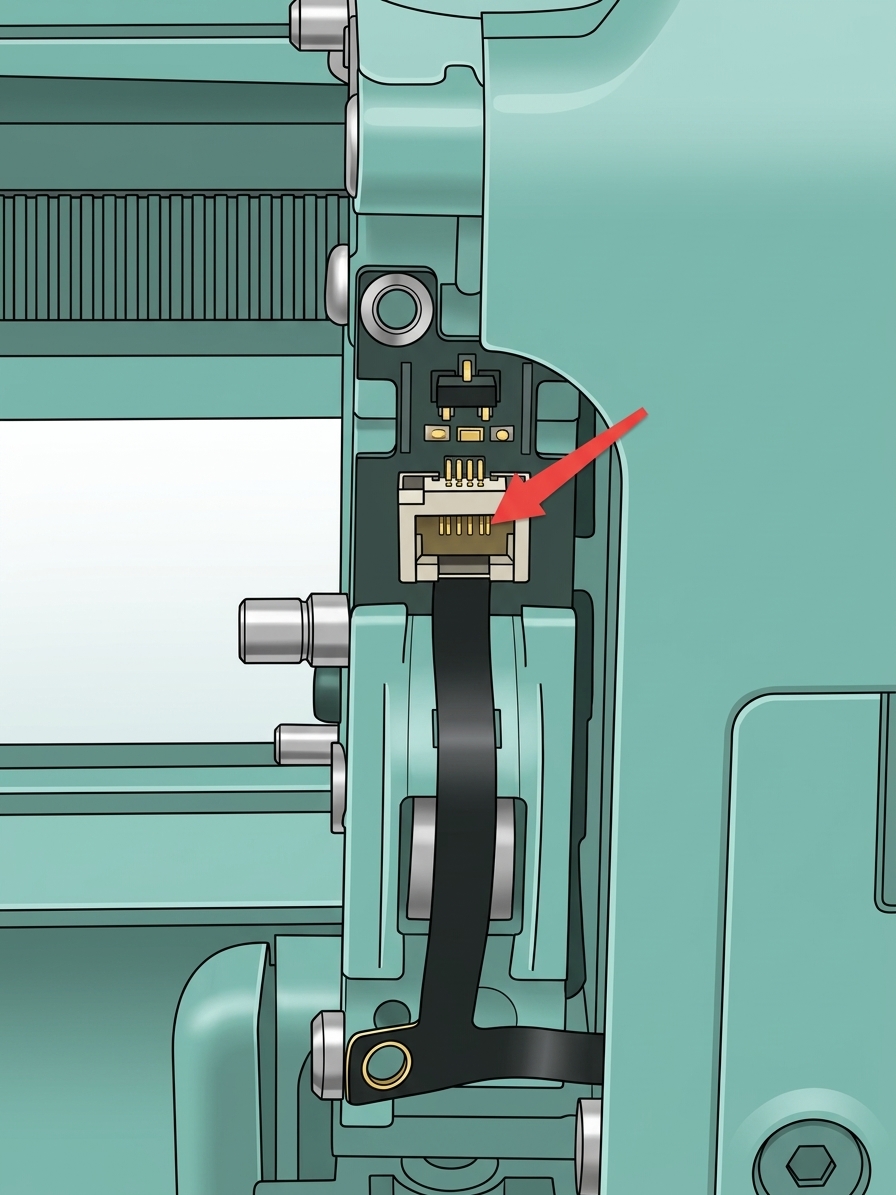

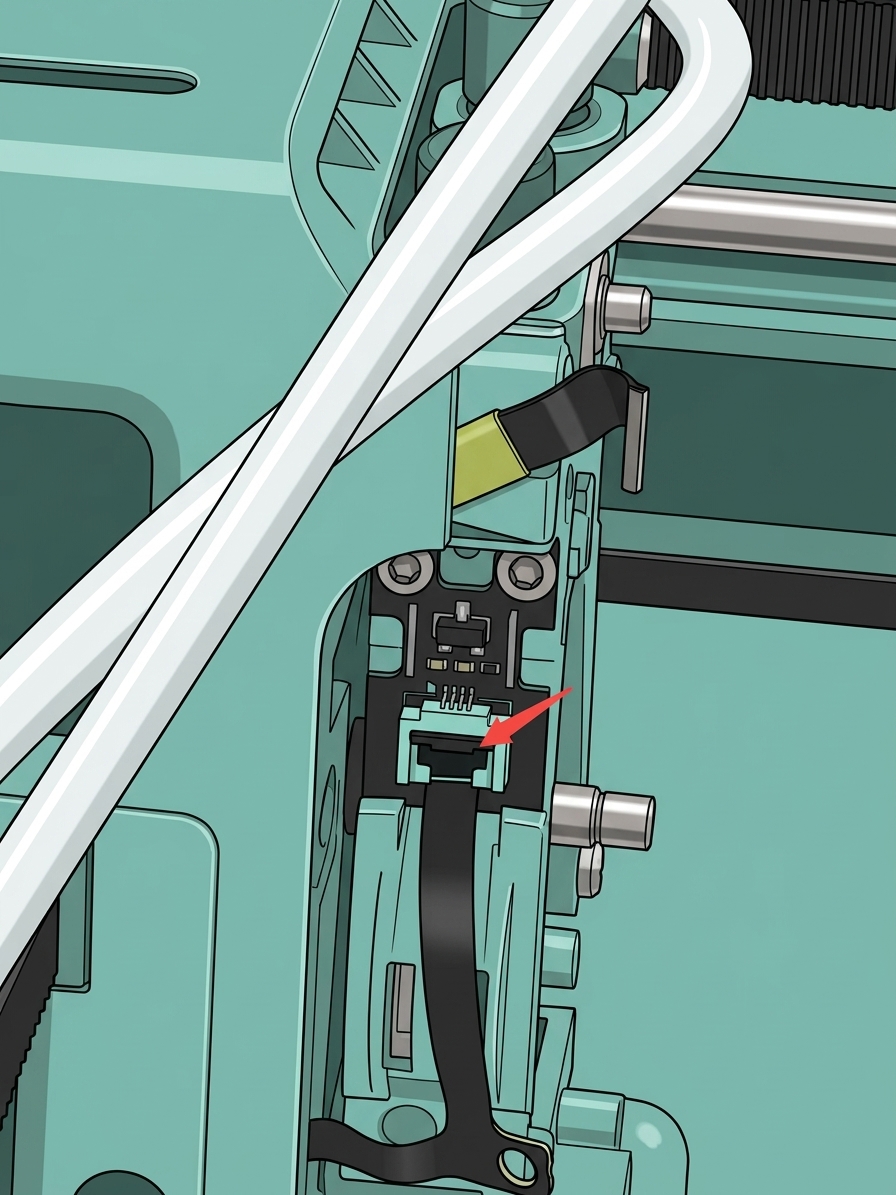

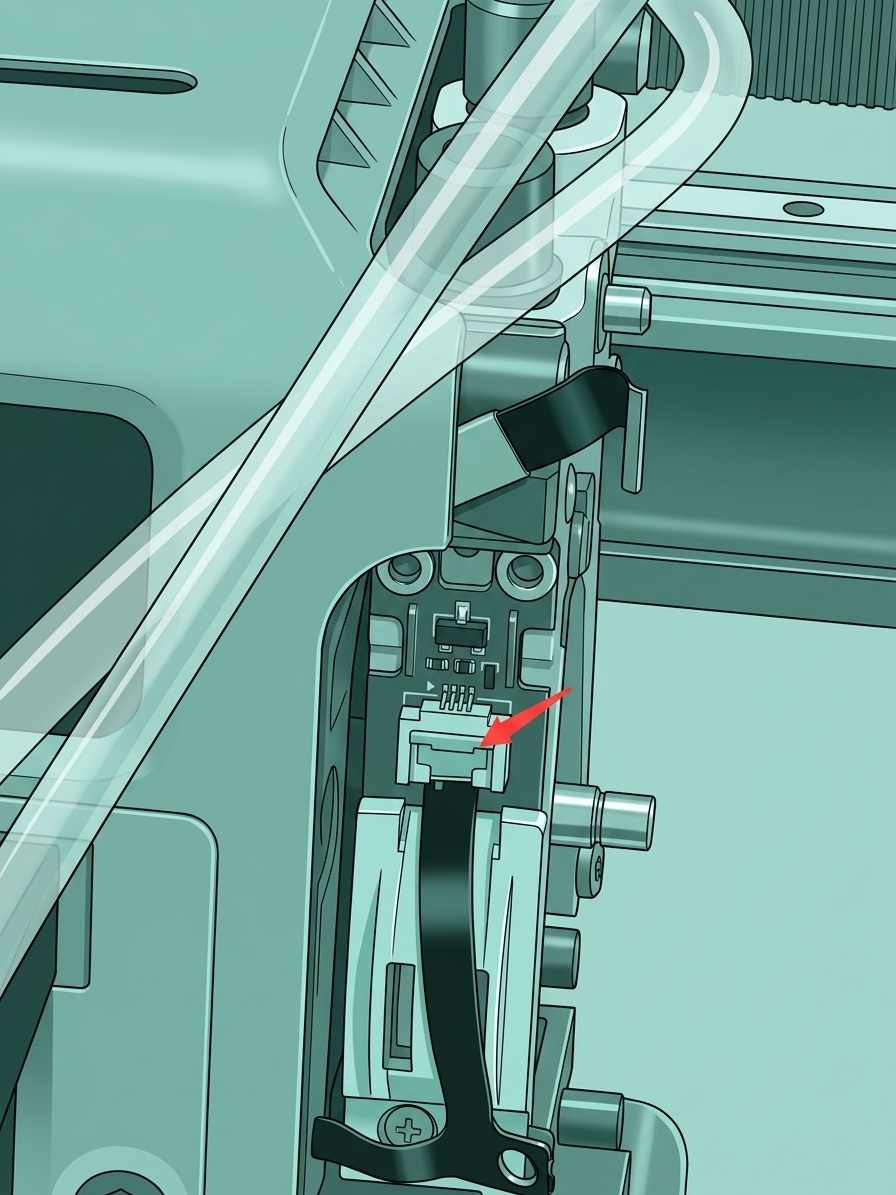

- Используйте шестигранный ключ H1.5, чтобы затянуть фиксирующие винты FPC датчика Холла с обеих сторон, затем вставьте левый и правый FPC датчика Холла в разъемы на натяжных роликах двойного экструдера и датчике филамента и защелкните фиксаторы.
Шаг 2: Установка правого ножа

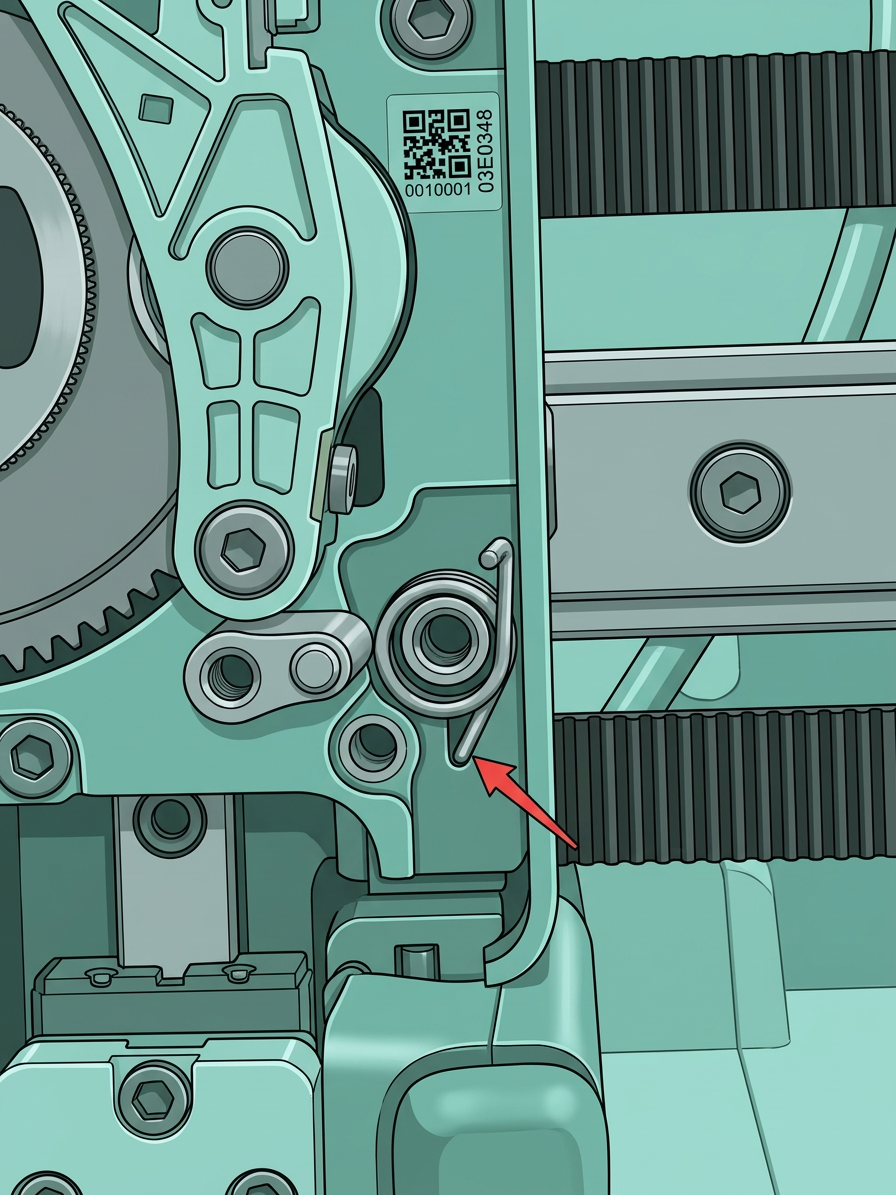

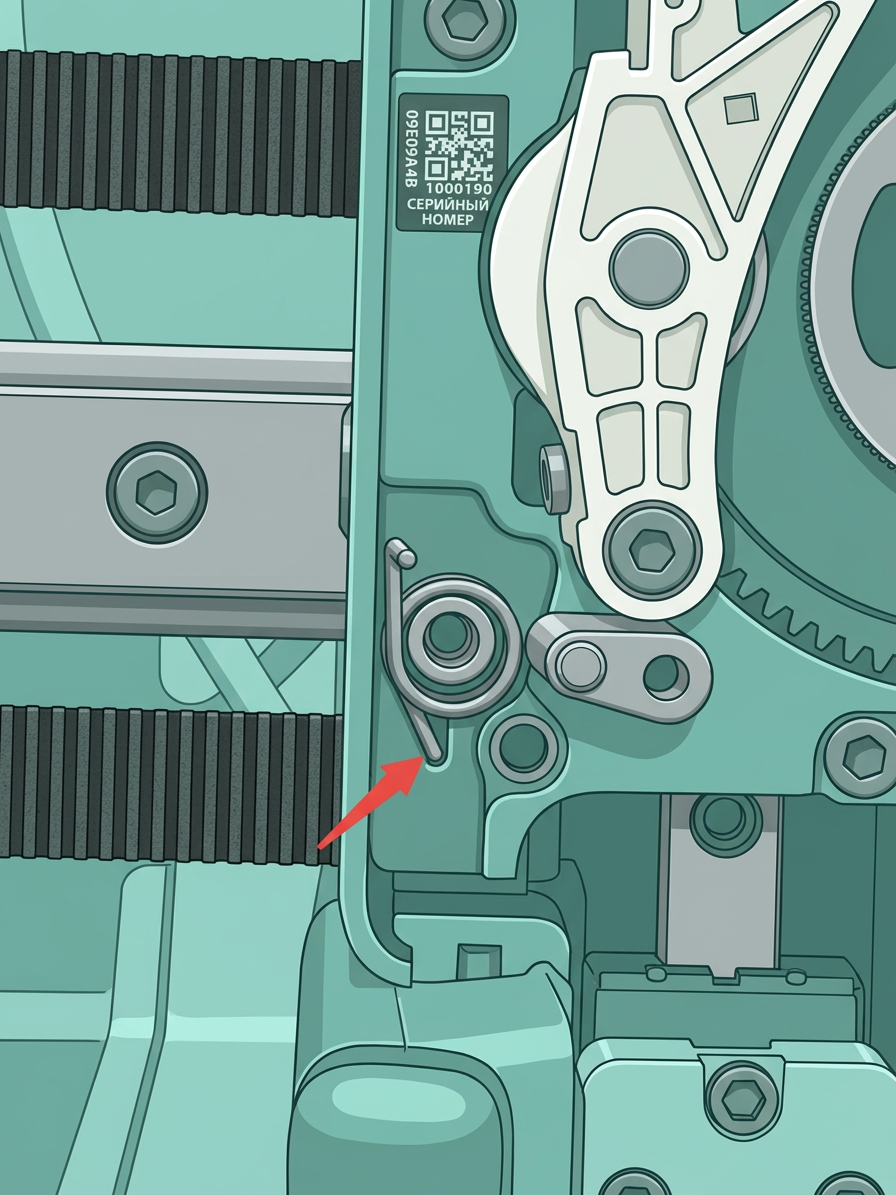

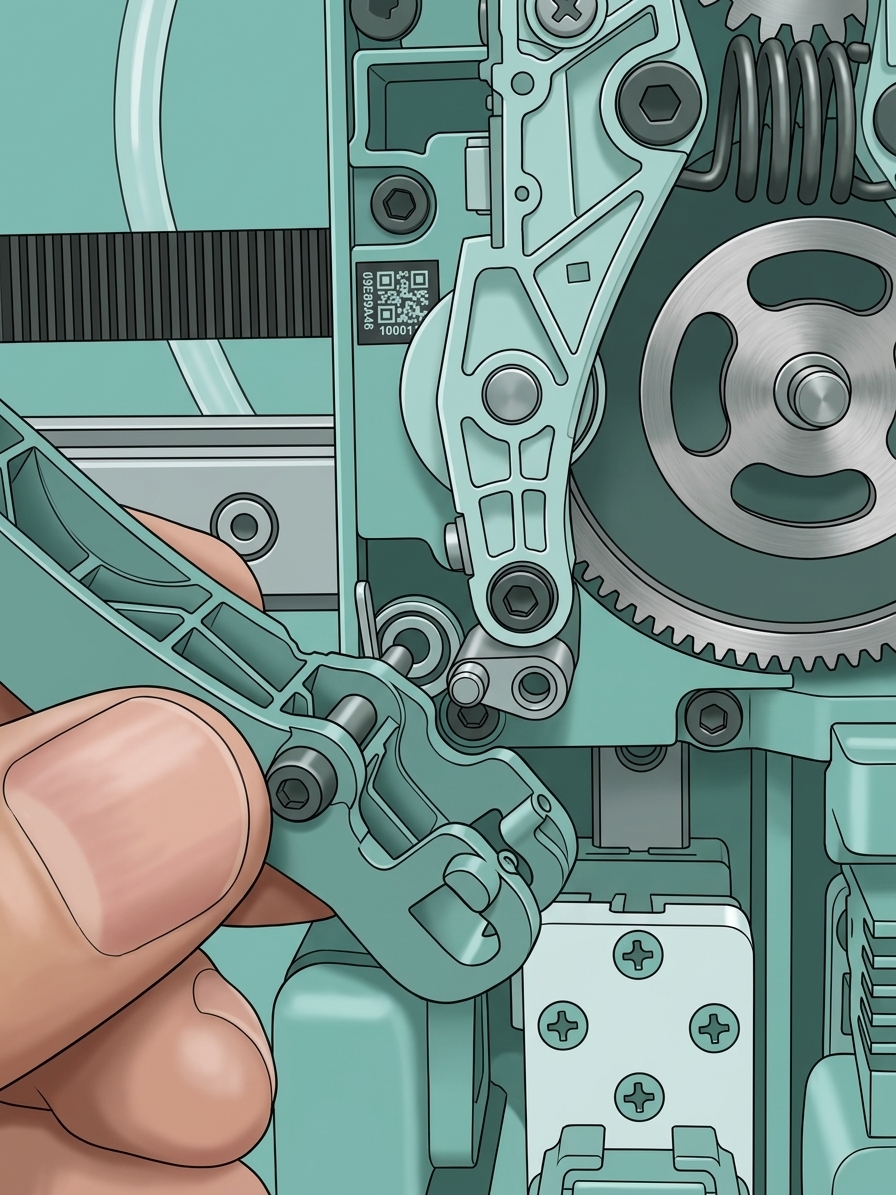

Сначала вставьте пружину кручения, другой конец которой входит в маленькое отверстие на задней крышке экструдера. Проденьте винт через рычаг ножа, вставьте пружину кручения внутрь рычага ножа и, наконец, выровняйте отверстие для винта и затяните его с помощью шестигранного ключа H2.0.
Шаг 3: Установка левого ножа
Как и в шаге 2 выше, вставьте пружину кручения, другой конец которой входит в маленькое отверстие на задней крышке экструдера. Проденьте винт через рычаг ножа, вставьте пружину кручения внутрь рычага ножа и, наконец, выровняйте отверстие для винта и затяните его с помощью шестигранного ключа H2.0.
Шаг 4: Установка интерфейса быстрой смены инструмента
Вы можете обратиться к этой Wiki для установки интерфейса быстрой смены инструмента:
Замена интерфейса быстрой смены инструмента H2D
Проверка функциональности
Подключите питание и включите принтер. Используйте переключатель хотэнда на экране, чтобы проверить, переключается ли он успешно.
