quick-change-tool-interface-extruder-front-cover">Быстросъемный интерфейс инструмента H2C (Передняя крышка экструдера)
В комплект запасных частей для быстросъемного интерфейса инструмента входят следующие:
- Быстросъемный интерфейс инструмента * 1
- Винты M2.5x7 * 2
Когда использовать это руководство
- Быстросъемный интерфейс инструмента (передняя крышка экструдера) поврежден
Необходимые инструменты и материалы
- Новый быстросъемный интерфейс инструмента
- Шестигранный ключ H2.0
Предупреждение о безопасности
Крайне важно отключить принтер от питания перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами инструментальной головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что вызовет повреждение электроники и создаст угрозу безопасности. Во время обслуживания или устранения неполадок может потребоваться разборка узлов, включая хотенд. Это обнажает провода и электрические компоненты, которые могут замкнуть при контакте друг с другом, с другими металлическими частями или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и возникновению дополнительных проблем. Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвращает короткое замыкание или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых вопросов или проблем при следовании этому руководству, создайте новую заявку на нашей странице поддержки, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие старого быстросъемного интерфейса инструмента
Шаг 1: Снятие хотенда
Левое сопло: Снимите силиконовый чехол с левого сопла, откройте фиксирующий зажим и снимите узел левого сопла.

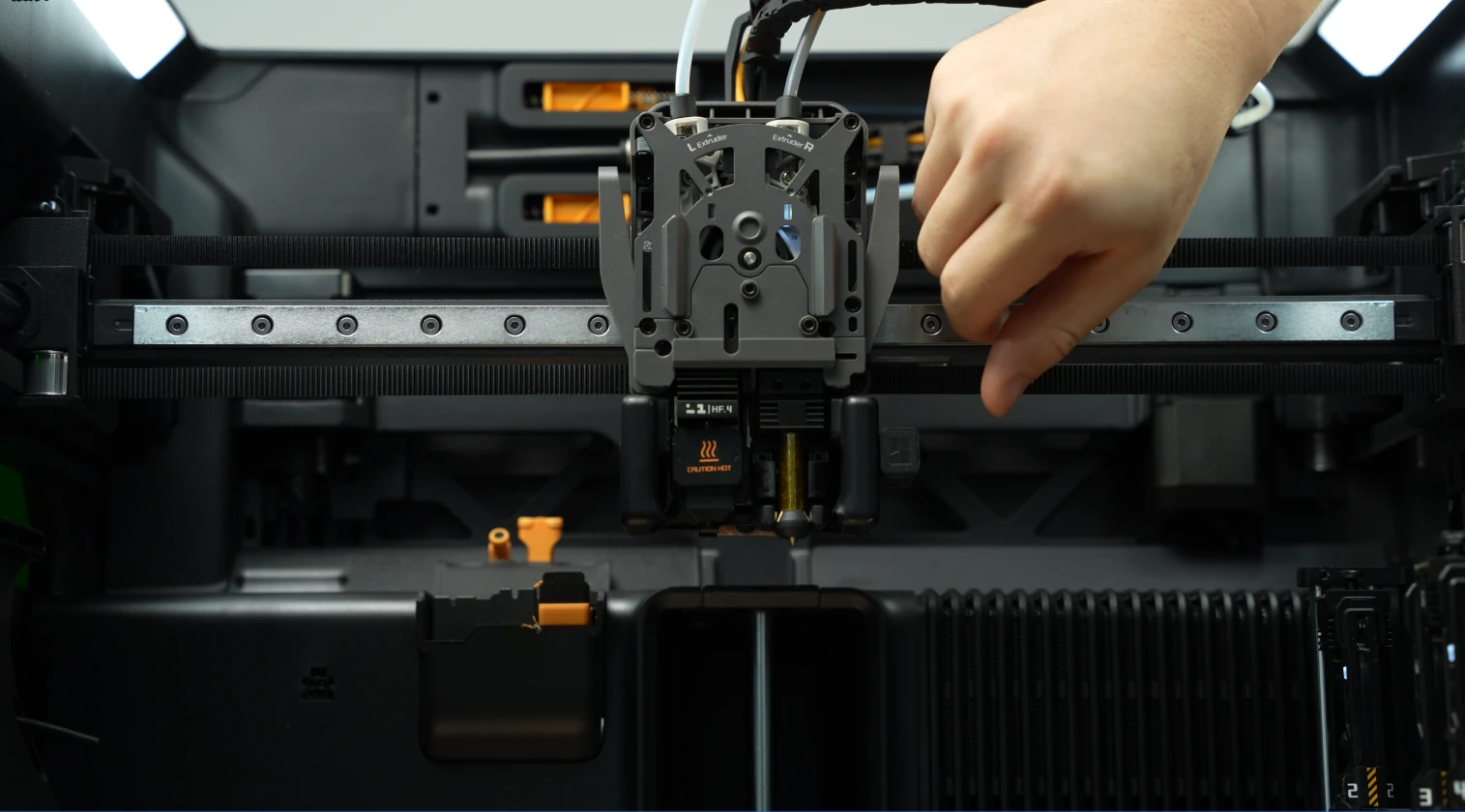

Правое сопло: Тяните ручку сопла вправо, чтобы разблокировать и снять узел правого сопла.
 |
 |
Шаг 2: Снятие направляющей филамента экструдера.

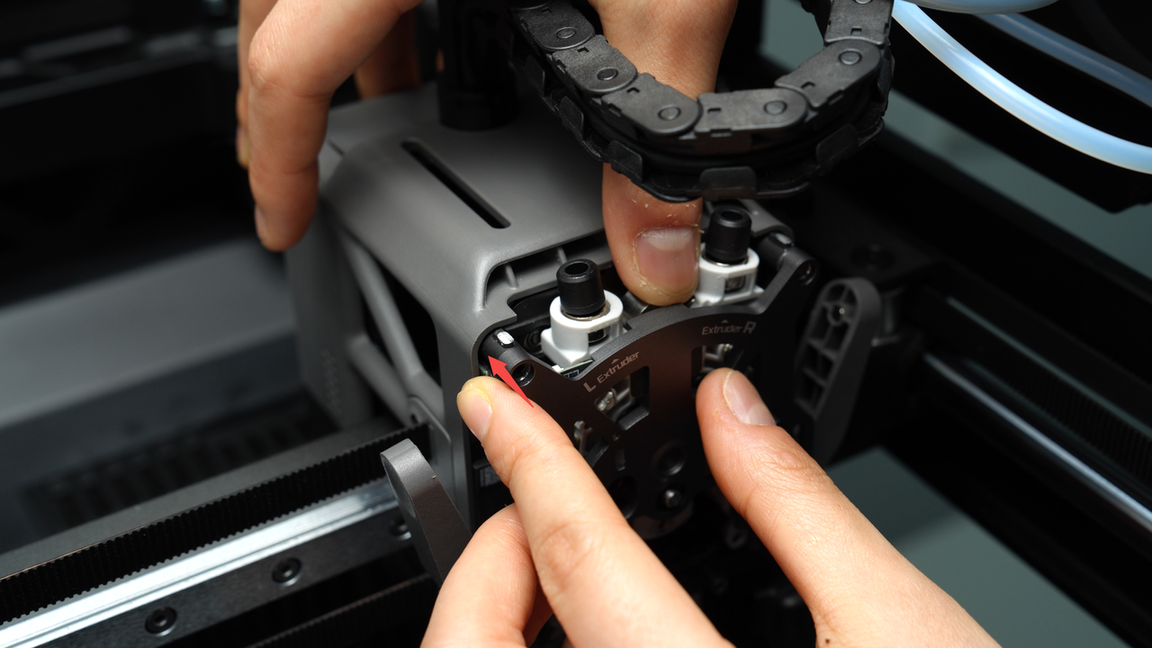

Используйте пальцы, чтобы толкнуть черный коннектор сопла вверх снизу, одновременно слегка нажимая на ручку левого ножа, чтобы освободить его из паза рядом с винтом ножа.
Для подробных шагов замены обратитесь к wiki: Шаги замены направляющей филамента двойного экструдера H2C.
Шаг 3: Снятие быстросъемного интерфейса инструмента.

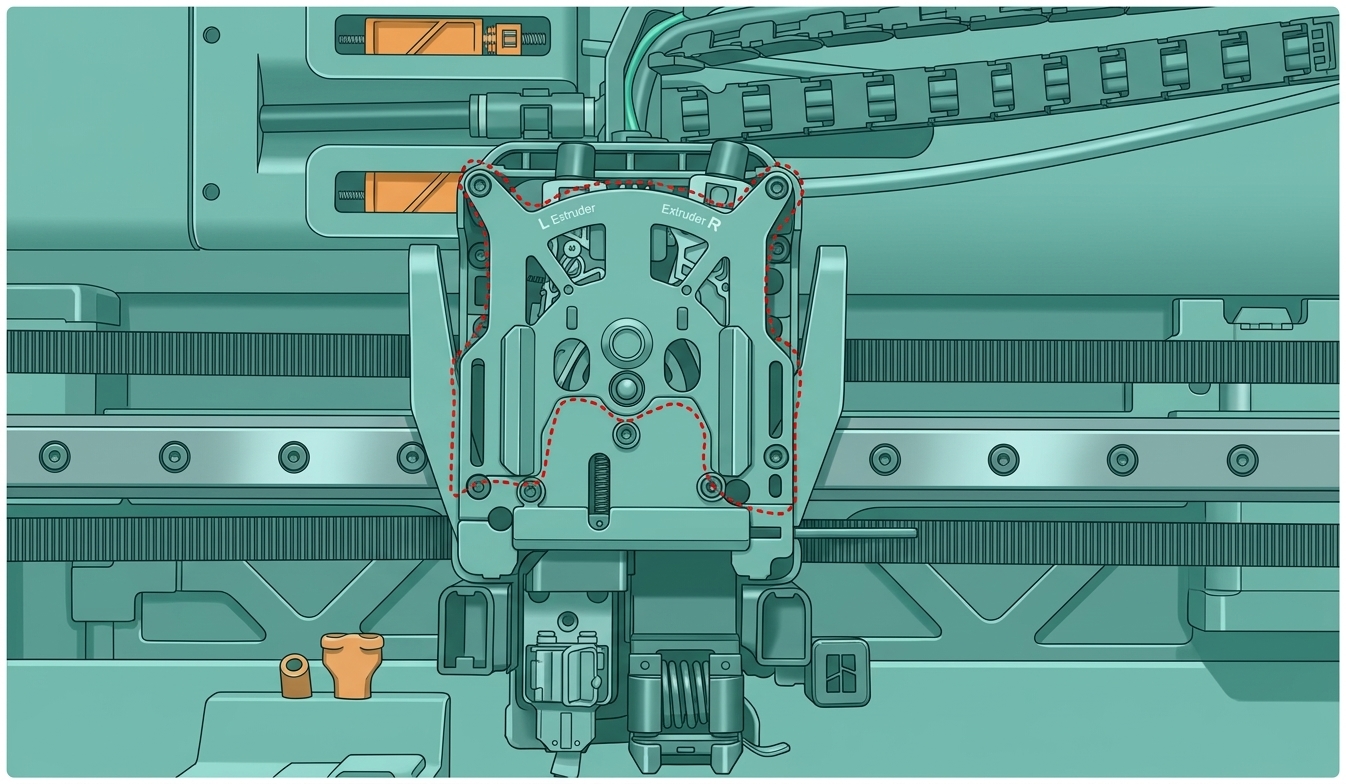

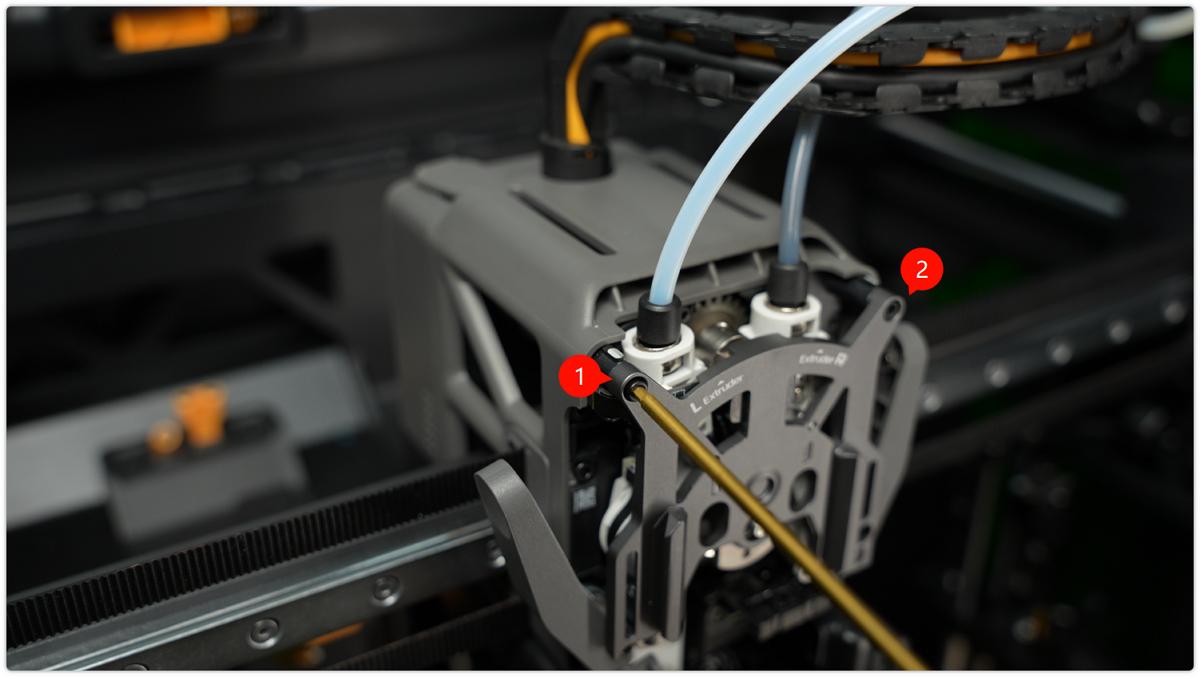

Открутите два винта (M2.5x7) на быстросъемном интерфейсе инструмента. Будьте осторожны при снятии быстросъемного интерфейса инструмента, чтобы не повредить FPC-кабель.
Затем отогните зажимы на интерфейсе шлейфа, отсоедините провод коннектора Холла от интерфейса быстрой смены инструмента и снимите интерфейс быстрой смены инструмента.
 |
 |
Установка нового интерфейса быстрой смены инструмента.
Шаг 1: Установка интерфейса быстрой смены инструмента

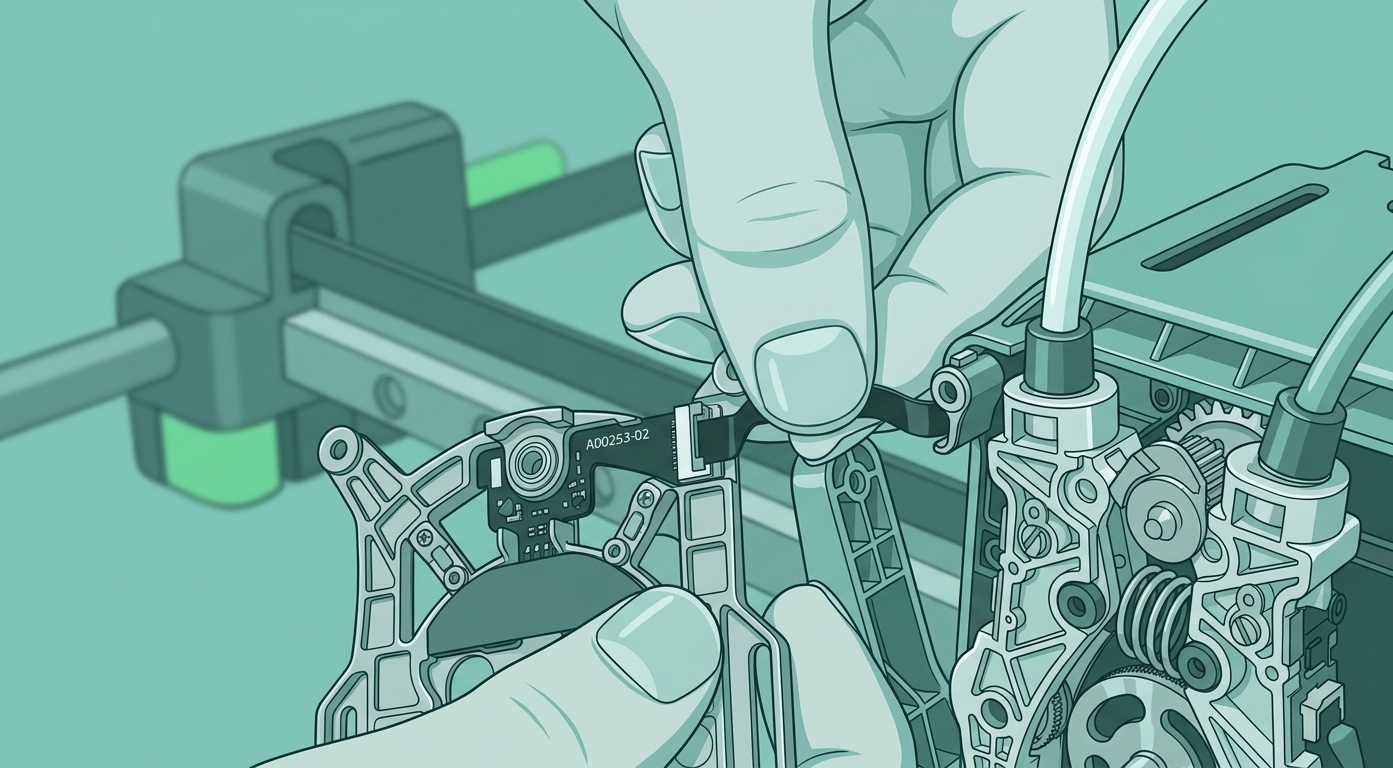

Вставьте кабель FPC в коннектор быстрой смены инструмента, убедившись, что головка кабеля FPC вставлена полностью (белая линия должна быть горизонтальной, что указывает на правильную установку), и затем закрепите коннектор.

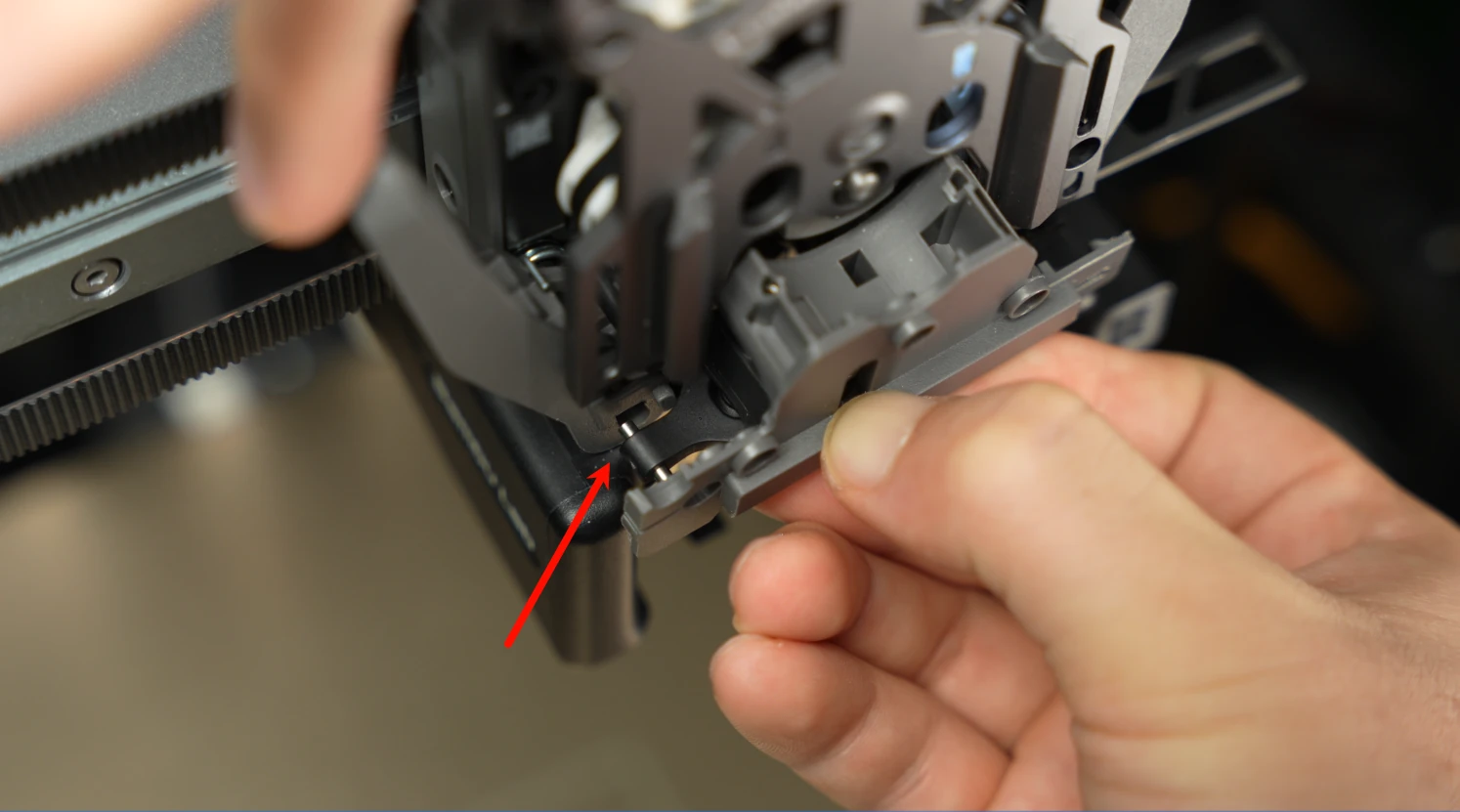

Перед установкой интерфейса быстрой смены инструмента используйте отвертку, чтобы отрегулировать угол кулачкового узла для облегчения установки. Вставьте отвертку в маленькое отверстие в кулачковом узле, удерживая левый узел ведомого стержня рукой. Затем поверните кулачок до тех пор, пока отверстие сверху не окажется вертикально вверх.

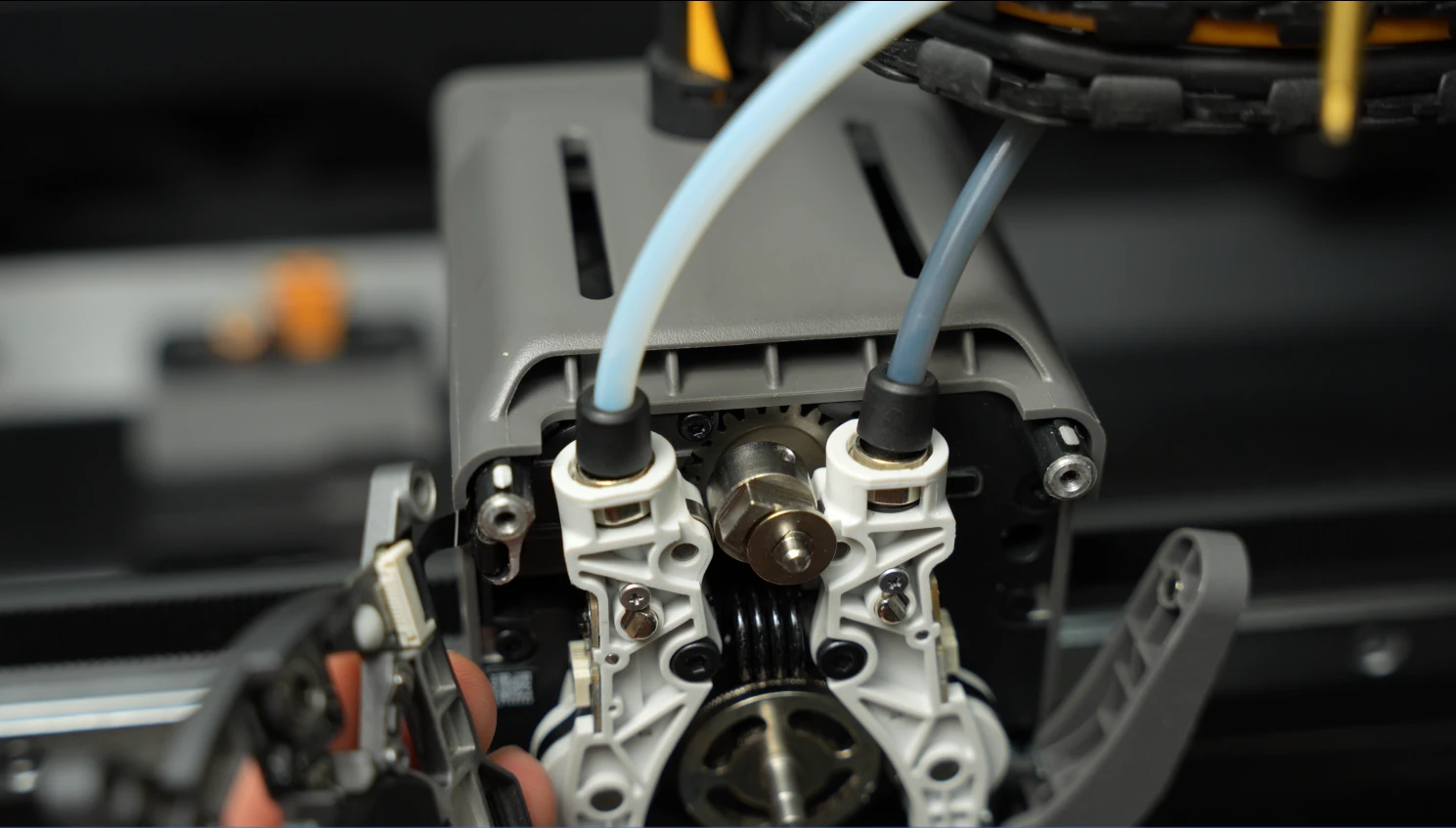

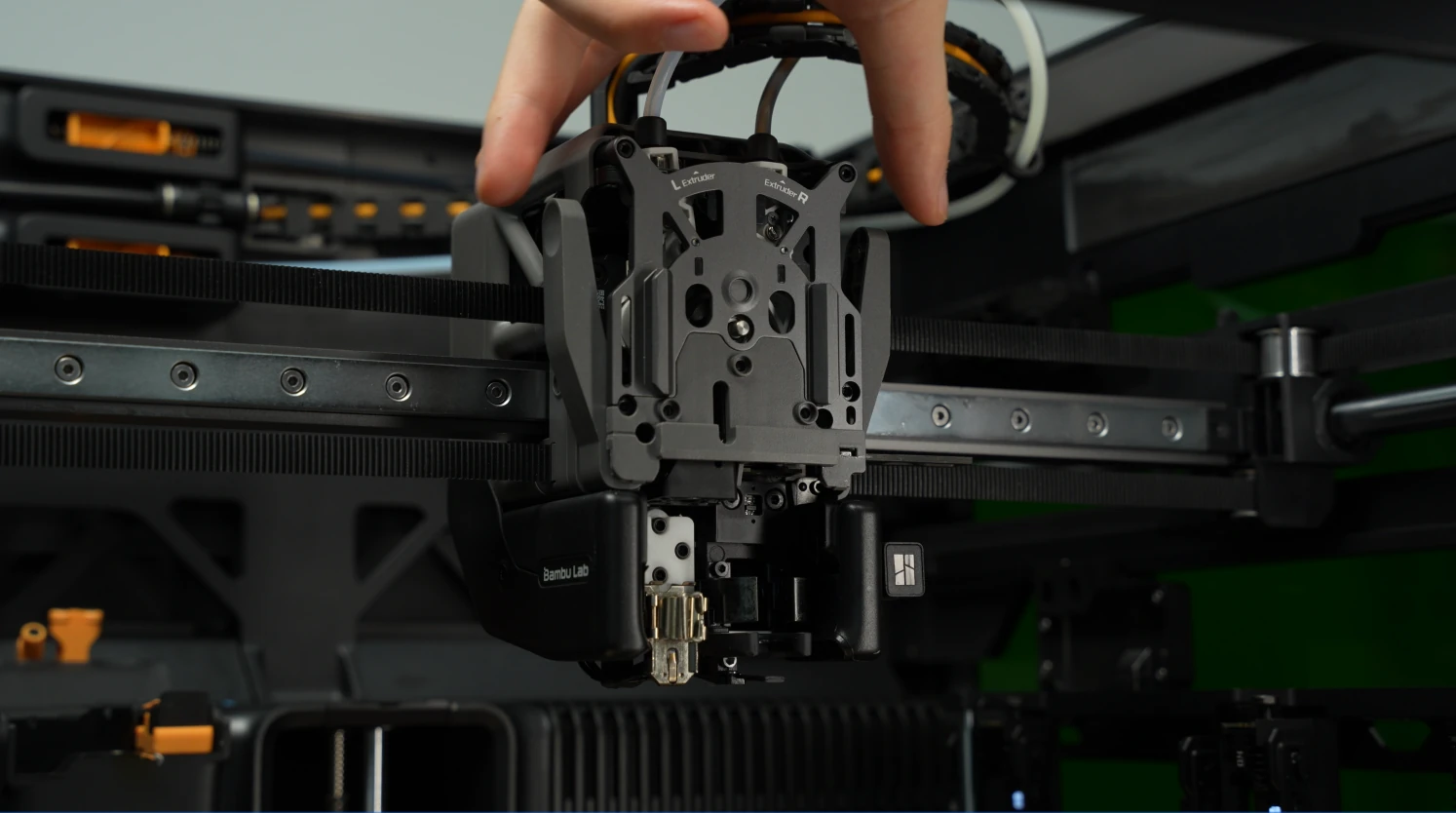

Совместите верхние и нижние подшипники на интерфейсе быстрой смены инструмента с соответствующими подшипниками экструдера, затем установите интерфейс быстрой смены инструмента. Если верхний подшипник не установлен правильно, аккуратно надавите на кулачок, чтобы помочь верхнему подшипнику занять правильное положение.
Загните кабель FPC в сторону, выпрямите его и уложите в зазор вдоль стороны инструментальной головки.
Затем закрепите два винта M2.5×7 на интерфейсе быстрой смены инструмента.

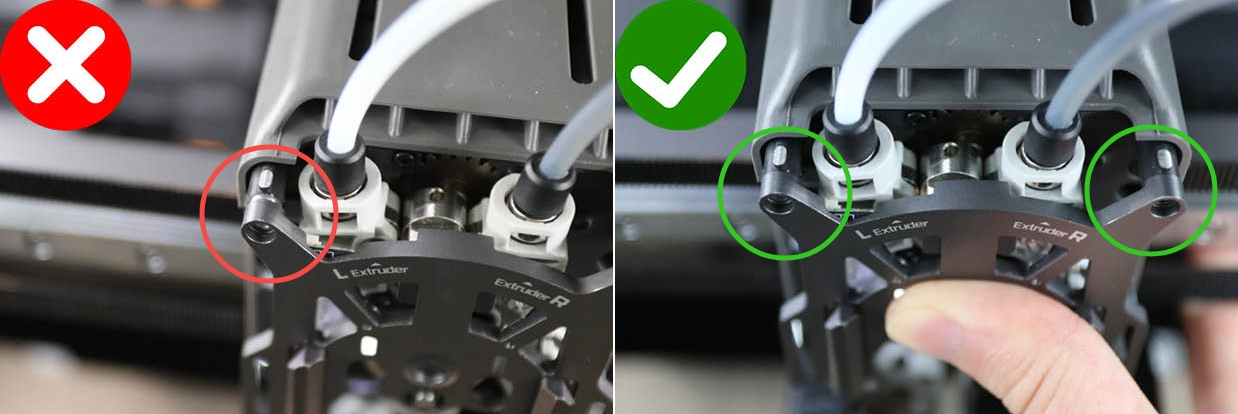

Примечание: Перед затяжкой винтов убедитесь, что отверстия для винтов на обоих концах идеально совпадают. Принудительная вставка винтов при приподнятом одном конце может привести к трещине интерфейса быстрой смены инструмента. На нижнем правом изображении показано правильное совмещение отверстий для винтов с обеих сторон, а на левом изображении показано их несоответствие.
Шаг 2: Установка направляющего узла интерфейса быстрой смены инструмента

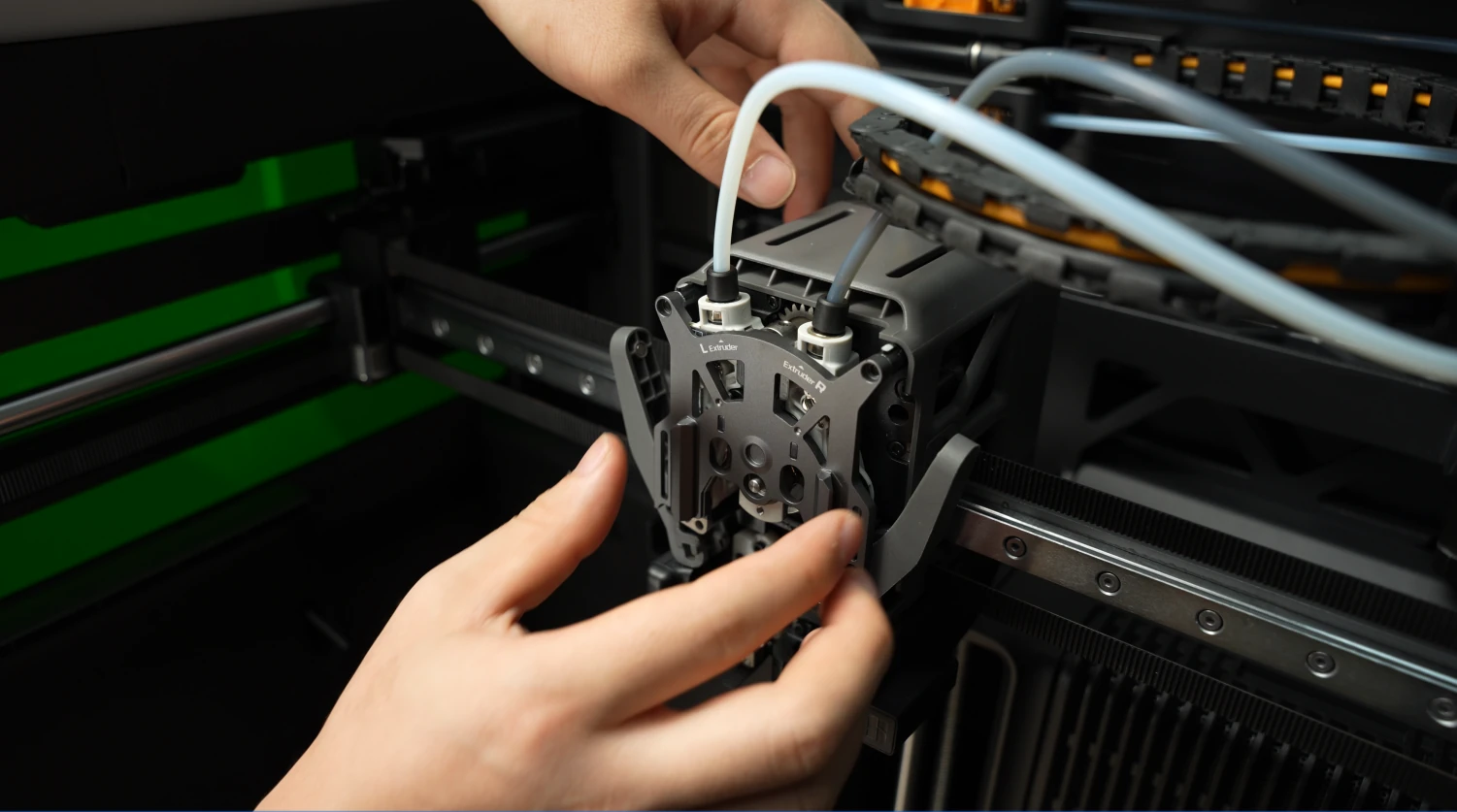

Аккуратно нажмите на левый зажим, чтобы отрегулировать его под подходящий угол для облегчения вставки, затем направьте интерфейс быстрой смены инструмента на место. Наконец, нажмите на оба зажима, одновременно полностью прижимая интерфейс быстрой смены инструмента.
Для подробных шагов замены обратитесь к вики: H2C Extruder Filament Guide Replacement Steps.

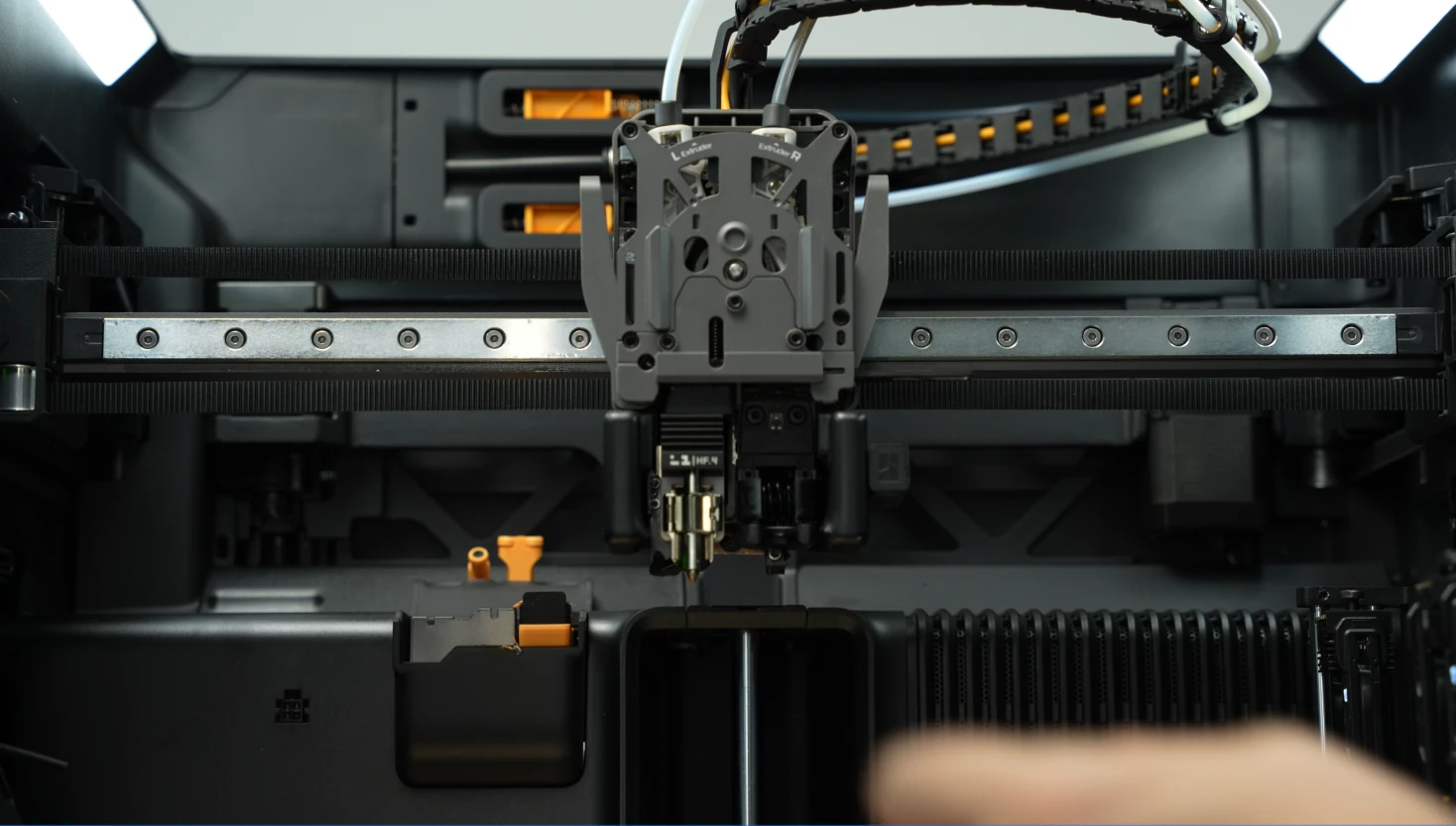

Шаг 3: Установка хотэнда
Установка левого сопла: Поместите узел левого сопла в соответствующее монтажное положение, закрепите его фиксирующей скобой и убедитесь, что сопло установлено плотно. Затем повторно установите силиконовую гильзу на левое сопло.
 |
 |
Установка правого сопла: Убедитесь, что рычаг вытянут, выровняйте узел правого сопла с монтажным положением и вставьте его. Затем нажмите на рычаг, чтобы зафиксировать его на месте. Аккуратно потрясите сопло, чтобы убедиться, что оно надежно зафиксировано и не болтается.
Для подробных шагов установки обратитесь к вики: H2C Induction Hotend Installation Guide
Проверка функциональности
Подключите блок питания, включите принтер снова и используйте экран для переключения между левым и правым экструдерами и функциями подачи, чтобы убедиться, что все работает правильно.
