Симптом
На этапе подготовки печати головка инструмента сталкивается с рамой принтера при движении обратно к Сливному желобу, издавая громкий щелкающий звук; во время гоминга оси Z принтер отображает ошибку "Не удалось выполнить гоминг оси Z" и отменяет печать.
Предупреждение о безопасности
Перед выполнением любого технического обслуживания принтера или его электронных компонентов (включая кабель головки инструмента) выключите принтер и отключите питание, чтобы избежать случайных касаний экрана или коротких замыканий, которые могут привести к дополнительным повреждениям электроники или создать угрозу безопасности. При устранении неполадок или техническом обслуживании принтера сначала проверьте температуру хотэнда и нагревательного стола. Избегайте работы, когда они горячие. Если необходимо работать, пока они горячие, наденьте термостойкие перчатки для обеспечения безопасного и эффективного обслуживания.
Неисправность гоминга оси XY
Проверка предельных положений

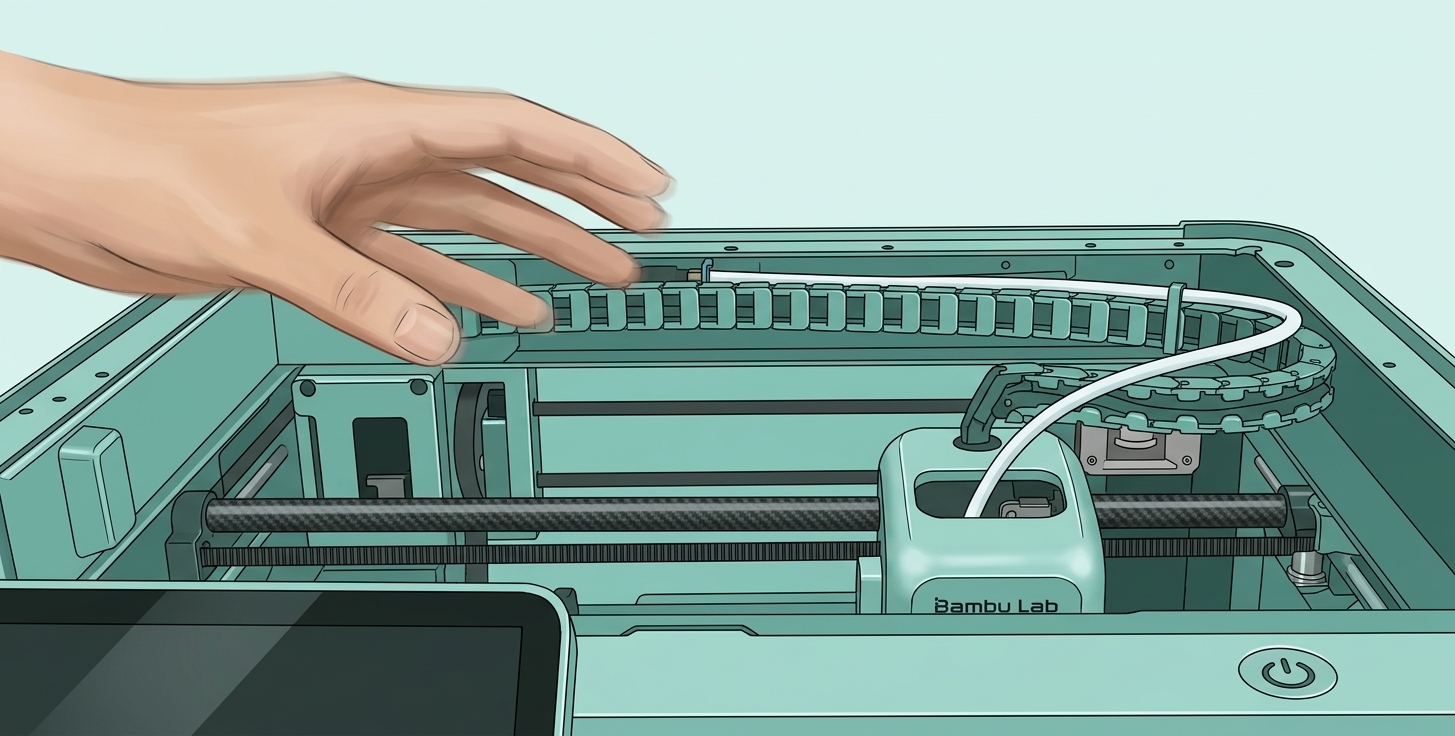

Во время гоминга принтера головка инструмента касается правого предельного положения оси X и передней рамы. Если наблюдается неисправность гоминга оси XY, выключите принтер и вручную перемещайте головку инструмента вперед-назад, чтобы проверить наличие препятствий в диапазоне её перемещения и в предельных положениях.

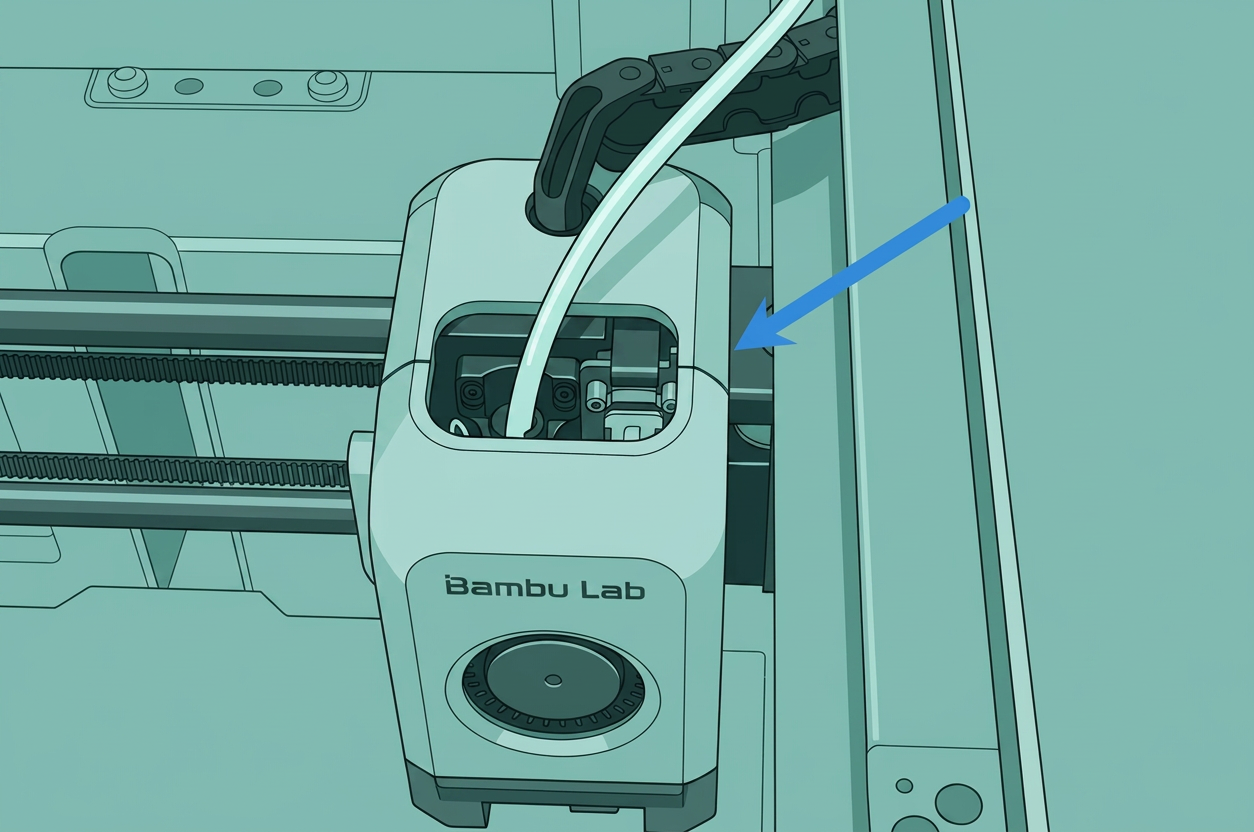

Правое предельное положение:

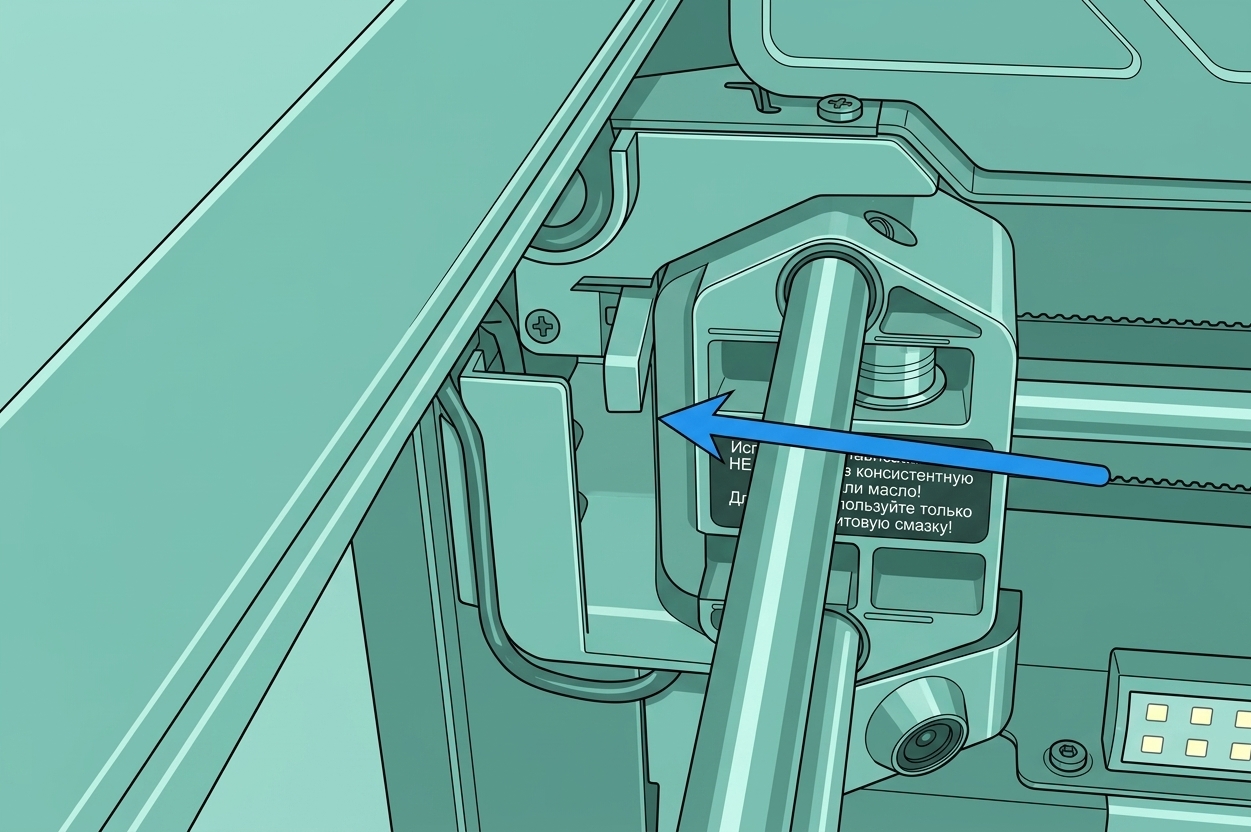

Передняя рама: Левая и правая стороны должны одновременно касаться передней рамы. Если они не синхронизированы, перетяните ремень оси XY.

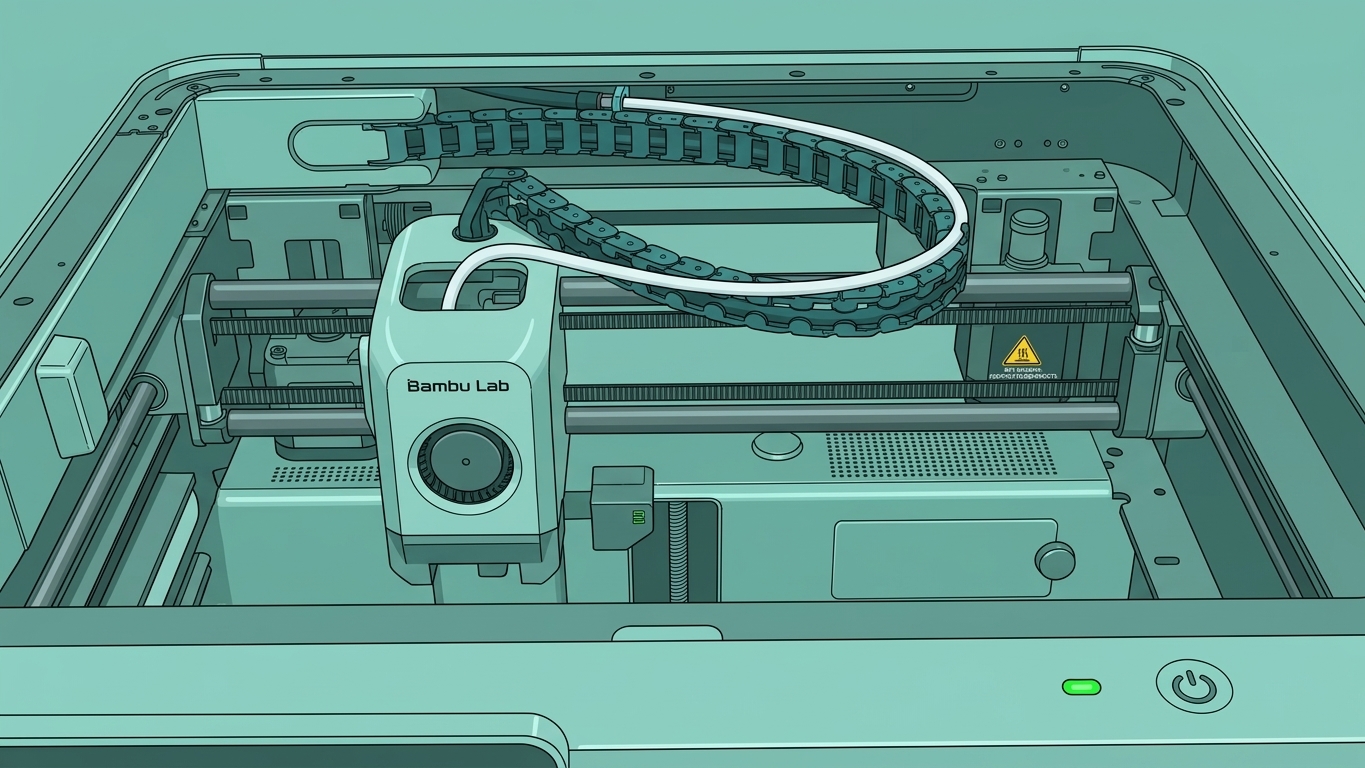

Тест перемещения головки инструмента
- Сначала переместите головку инструмента вперед-назад. Если есть сопротивление или дрожание, проблема, скорее всего, в моторе AB или оси Y. Следуйте шагам ниже для дальнейшего устранения неполадок; если при перемещении вперед-назад сопротивления нет, но возникают аномалии при перемещении влево-вправо, это обычно вызвано избыточным сопротивлением на углеродных стержнях оси X.
- Попробуйте переместить головку инструмента влево-вправо. Если она перемещается плавно без сопротивления, проблему можно напрямую идентифицировать как неисправность оси Y; при неисправностях оси Y или избыточном сопротивлении углеродных стержней оси X выполните обслуживание в соответствии с Рекомендациями по регулярному обслуживанию серии X1 .
- Если при перемещении головки инструмента влево-вправо всё ещё есть сопротивление, переместите головку по диагонали, чтобы найти неисправный мотор AB (При структуре Core-XY при диагональном перемещении головки инструмента работает только один мотор, что позволяет точно определить неисправный мотор): Если сопротивление возникает при перемещении из верхнего левого угла в нижний правый, неисправен мотор A; Если сопротивление возникает при перемещении из верхнего правого угла в нижний левый, неисправен мотор B. Для замены обратитесь к разделу Замена мотора XY.
Неисправность гоминга оси Z
Проверка нагревательного стола и печатной платформы

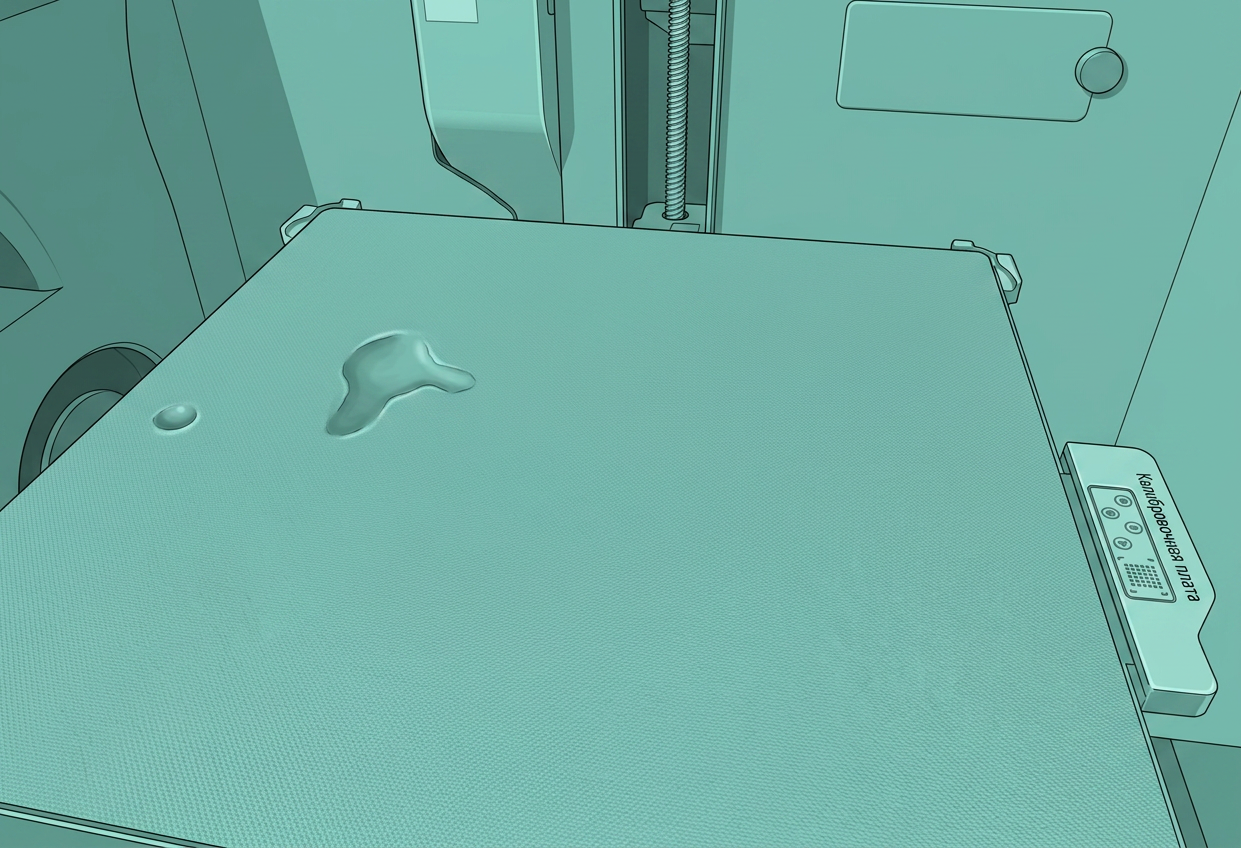

Принтер выполняет гоминг оси Z путем "обнаружения усилия контакта сопла с нагревательным столом". Поэтому для успешного гоминга убедитесь, что: кончик сопла чистый, а поверхность печатной платформы жесткая. Направьте свет сбоку и внимательно осмотрите нагревательный стол и поверхность печатной платформы на предмет выпуклостей или посторонних предметов.
 |
 |

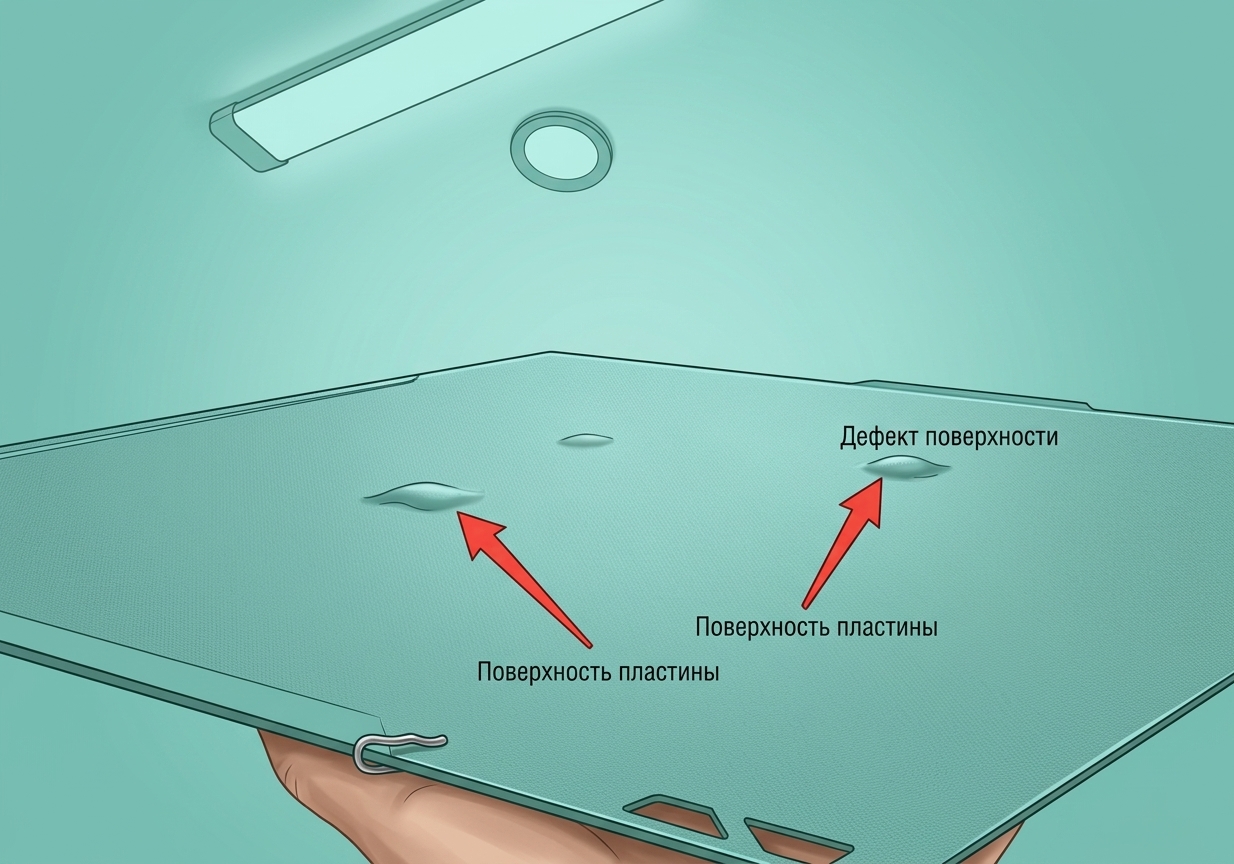

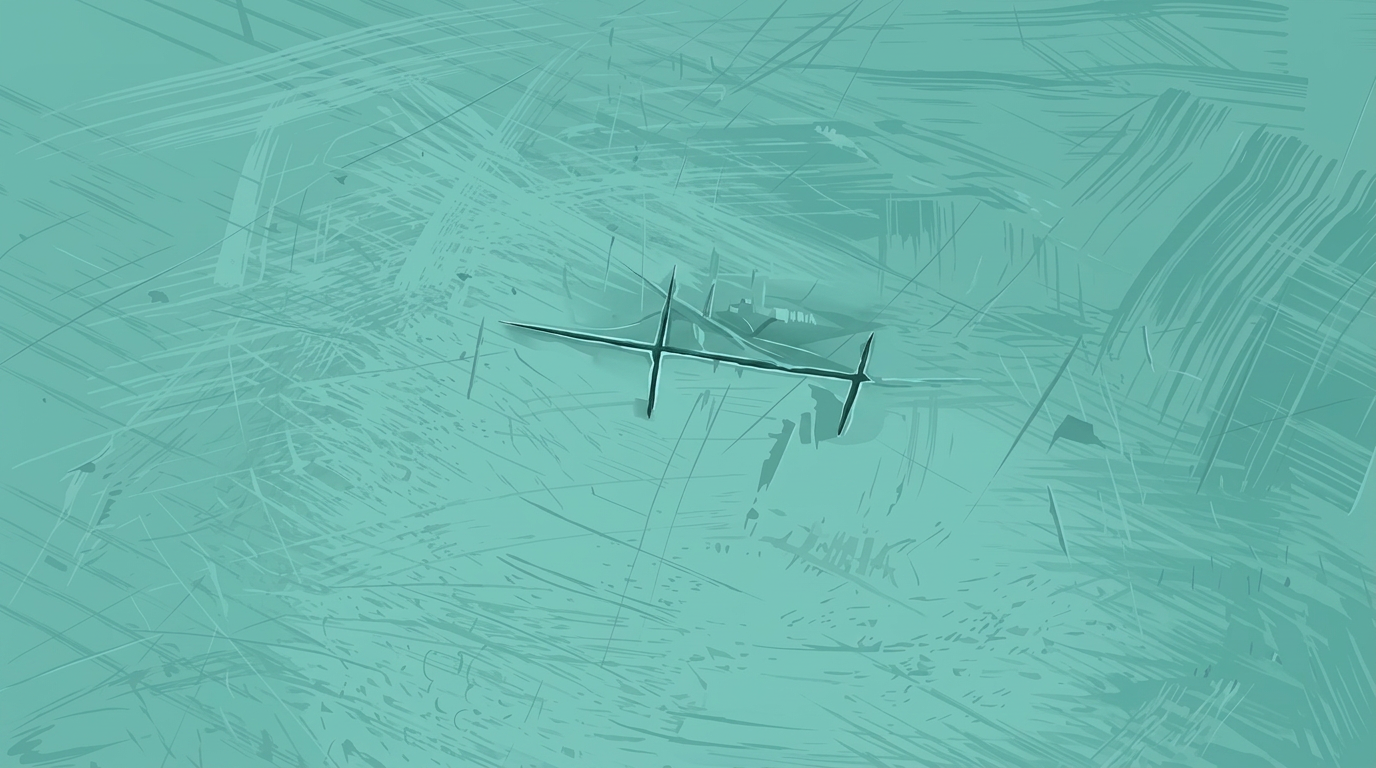

При выпуклостях на печатной платформе лучшим решением является замена листа печатной платформы. Если вам необходимо срочно использовать принтер, вы можете сделать несколько надрезов на выпуклой поверхности лезвием, чтобы выпустить внутренние воздушные пузыри и выровнять её:
Возможный код ошибки: HMS_0300-0D00-0002-0001: Неисправность гоминга нагревательного стола, возможно, из-за выпуклостей на печатной платформе или загрязнения сопла.
Проверка сопла

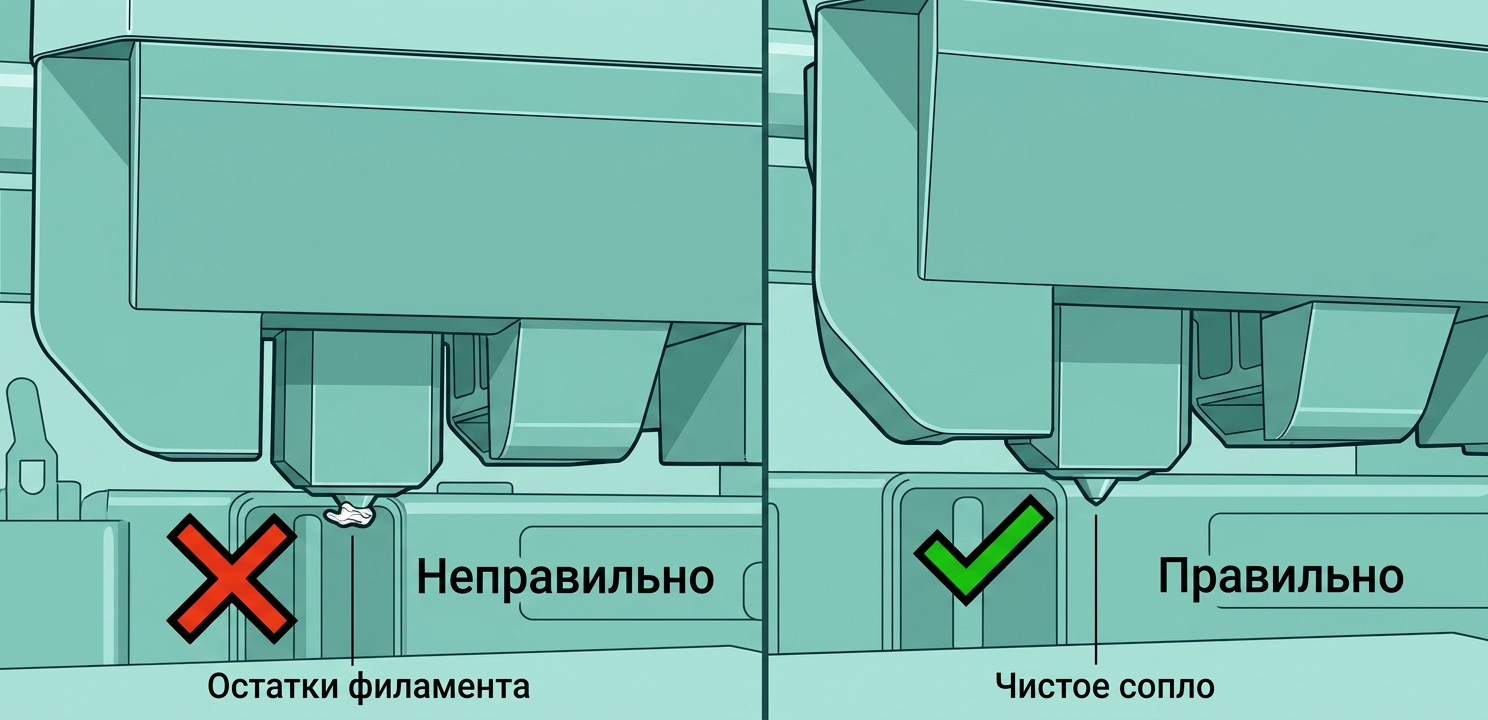

В нормальных условиях принтер автоматически очищает сопло в начале печати, но сопло может быть недостаточно чистым и потребовать ручной очистки.

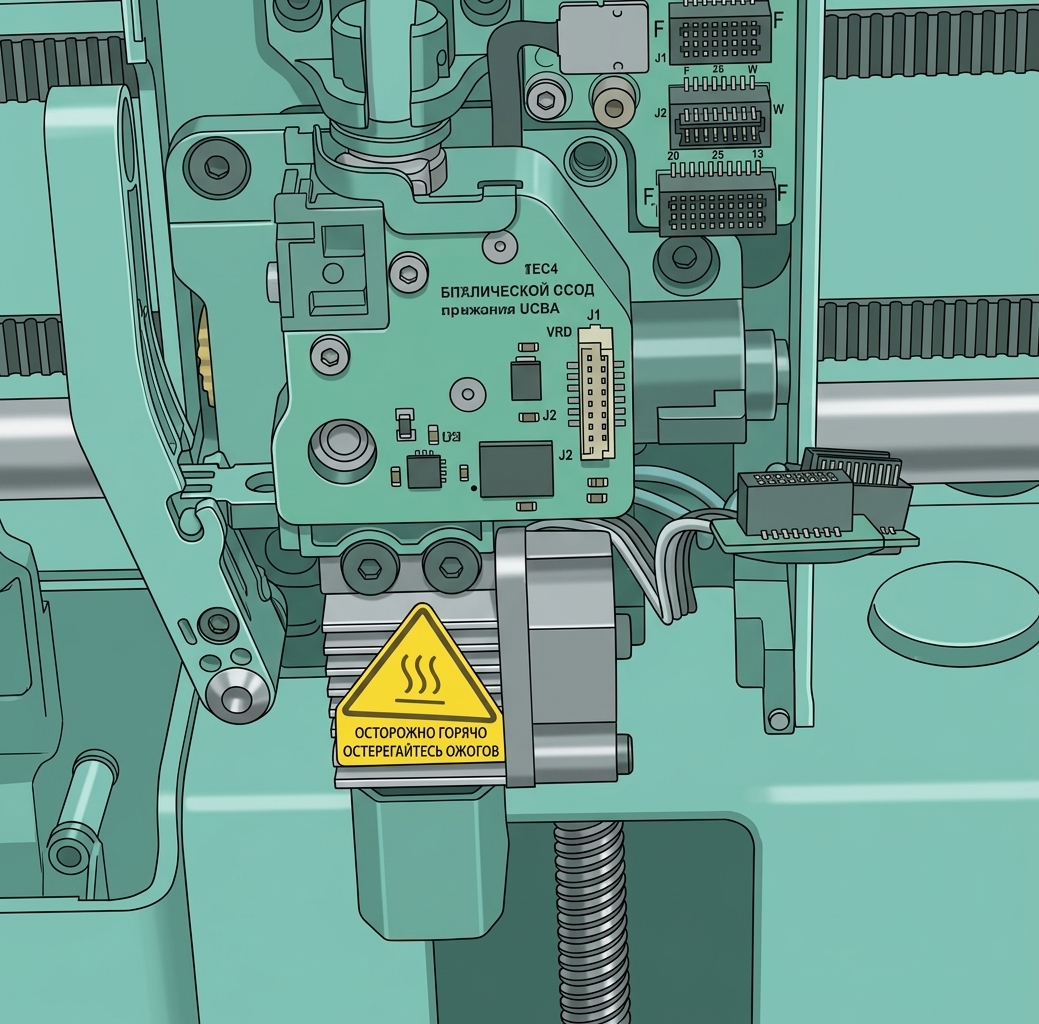

Убедитесь, что два винта крепления хотэнда затянуты.
Проверка винта подачи оси Z

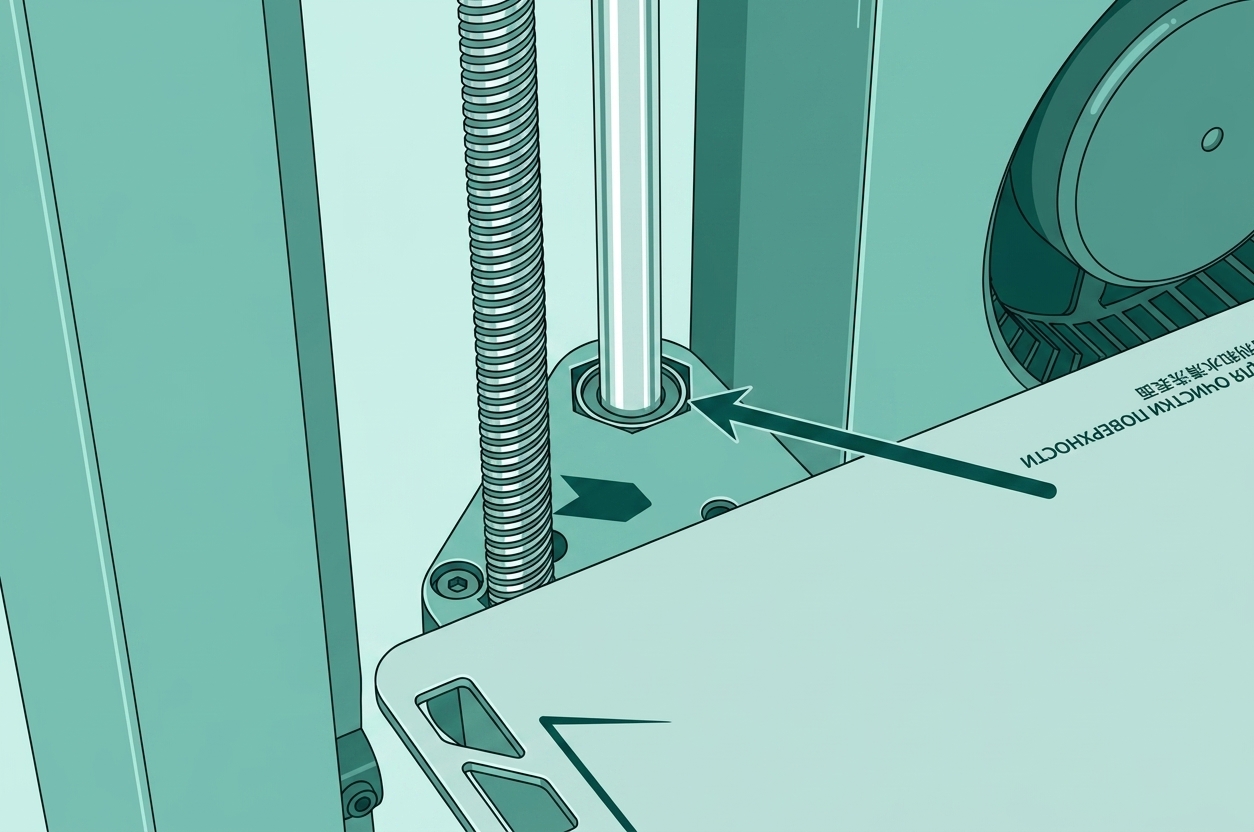

Проверьте поверхность слайдера оси Z на наличие посторонних предметов и выпирание подшипников;
 Правый подшипник в нормальном состоянии |
 Левый подшипник в нормальном состоянии |
 Задний подшип |
