Симптом:
Во время подготовки к печати температура нагреваемого стола не повышается, или стол не нагревается после установки температуры стола.
Причины и решения
Основные причины и решения проблемы с нагревом стола следующие:
1. Плохие соединения кабелей, включая силовой кабель, кабель подключения от платы MC к нагреваемому столу и кабель NTC, что требует помощи пользователя для устранения и решения;
2. Соединительный кабель от платы MC к нагреваемому столу поврежден внутри крышки и требует замены. Для замены этого кабеля необходимо обратиться в сервисную службу;
3. Внутренние компоненты нагреваемого стола перегорели и требуют замены стола. Для замены нагреваемого стола необходимо обратиться в сервисную службу;
4. Плата AC неисправна, есть проблема с выходным напряжением, требуется замена платы питания AC.
Предупреждение о безопасности и состояние машины перед началом работы
1. Нагреваемый стол нагревается напрямую от сети, существует опасность высокого напряжения. Необходимо убедиться, что устранение неисправности проводится при отключенном питании.
2. Установите нагреваемый стол на среднюю высоту с помощью экрана LCD, пока принтер еще включен.
Необходимые инструменты
- Шестигранные ключи H1.5 и H2.0
- Пинцет
- Фен
Сценарий один: Температура нагреваемого стола отображается как 0
Эта ситуация обычно вызвана отсутствием информации о температуре от нагреваемого стола.
Рекомендации по устранению неисправностей
1. Проверьте состояние подключения кабеля от нагреваемого стола к плате MC;
2. Проверьте состояние подключения NTC нагреваемого стола
Примечание: Разъемы этих двух кабелей закреплены белым силиконовым гелем. Если нет явного перекоса или выпадения пина, просто нажмите снова; Когда вам нужно отключить их, вы можете использовать фен, чтобы нагреть силиконовый гель, уменьшить его твердость, а затем удалить гель или отключить кабели.
Руководство по эксплуатации (разборка и осмотр)
Шаг 1 - Открутите винты задней крышки
ПРИМЕЧАНИЕ:В этой процедуре участвует много винтов. Пожалуйста, подпишите их и сгруппируйте в отдельные секции, чтобы избежать проблем.
Удалите 10 винтов и 4 винта с задней крышки, показанной на картинке. Есть 2 типа винтов, поэтому держите их отдельно и помните, куда они идут.
 ac-board_350px-10_screws.png"/> |
 |
Шаг 2 - Снимите заднюю крышку
Снимите заднюю крышку, сначала отключив порт натяжения ремня с левой стороны, а затем с правой, чтобы избежать застревания.
 |
 |

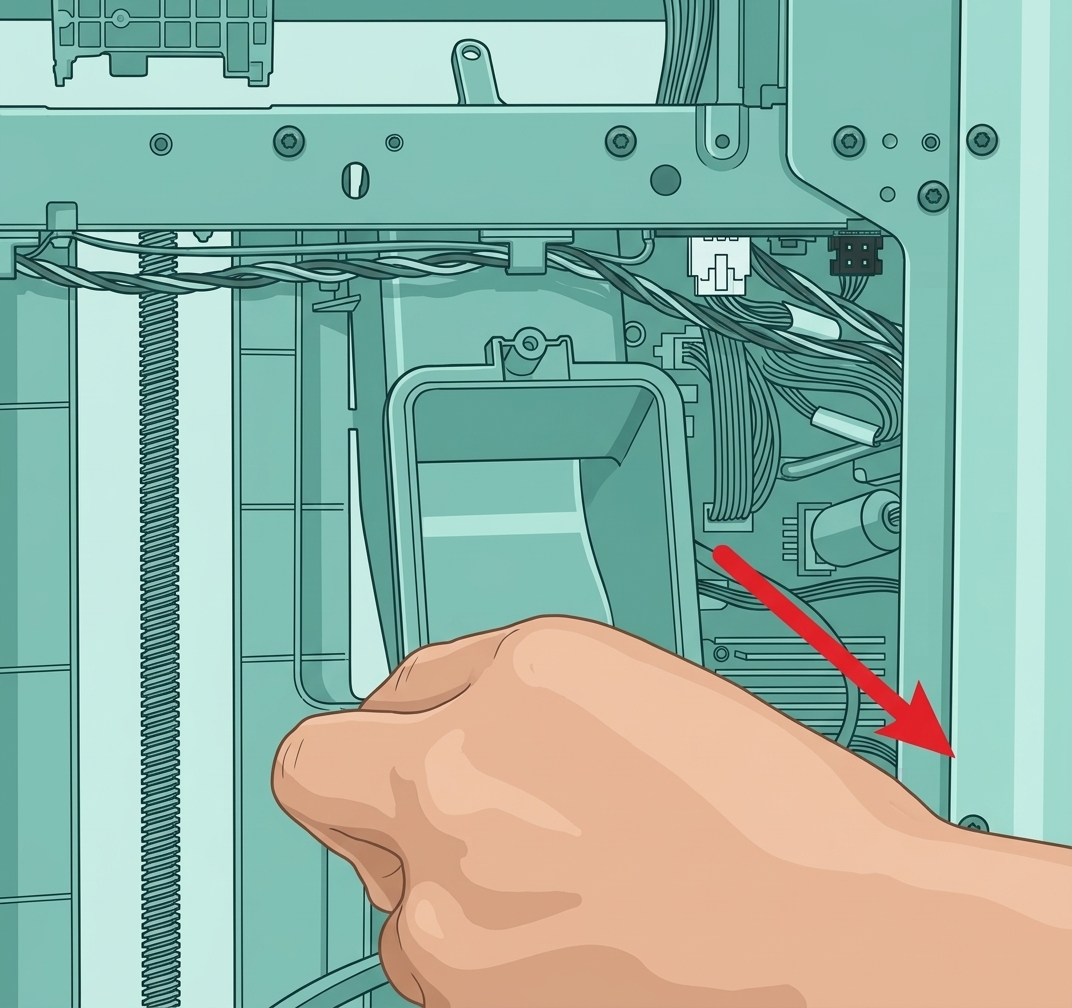

purge-chute">Шаг 3 - Снимите желоб для промывки
Открутите 2 винта и снимите желоб для промывки.
 |
 |

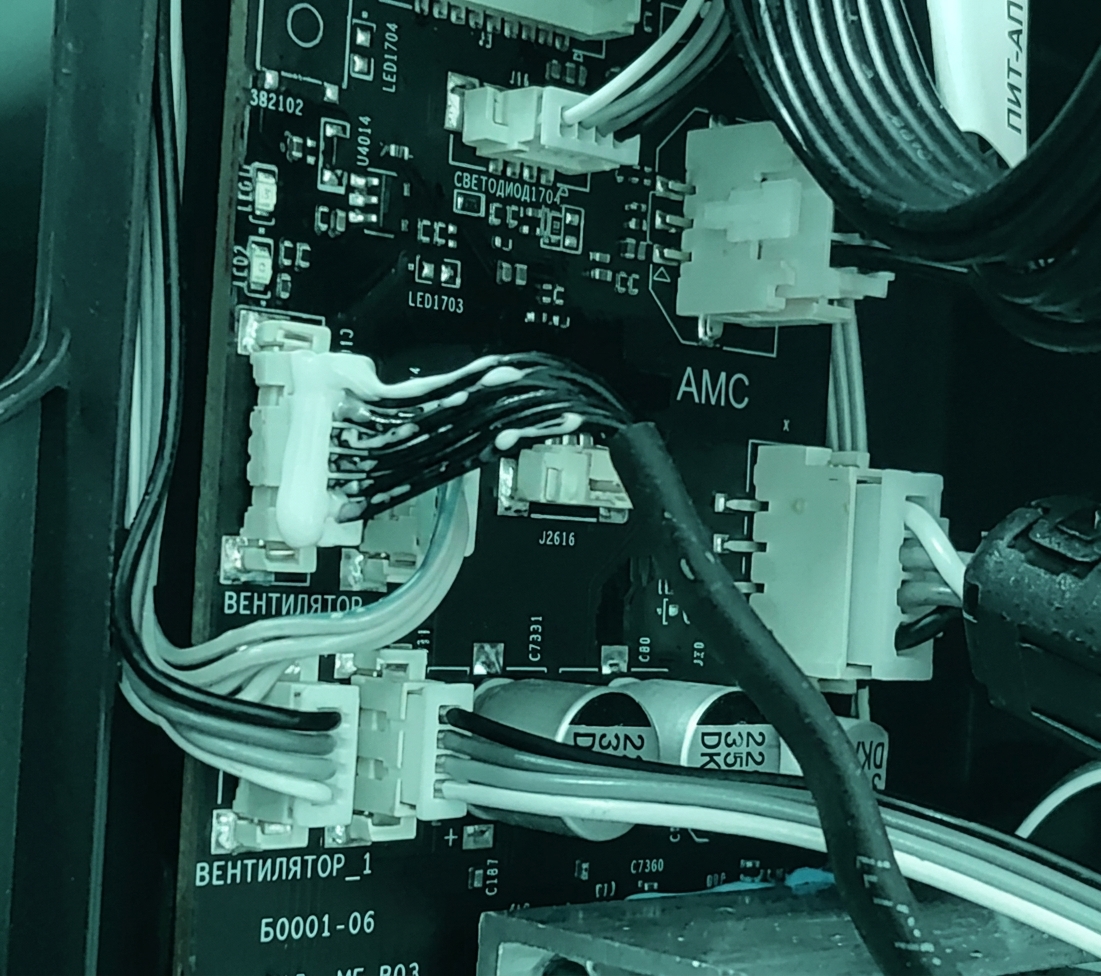

Шаг 4 - Проверьте разъем на плате MC
Проверьте состояние кабеля подключения на плате MC и убедитесь, что соединение не ослаблено и ни один пин не выпал. После проверки и подтверждения вы можете снова подключить питание и включить принтер, чтобы подтвердить, что температура нагреваемого стола больше не отображается как 0. Если неисправность не устранена, необходимо проверить состояние подключения нагреваемого стола.

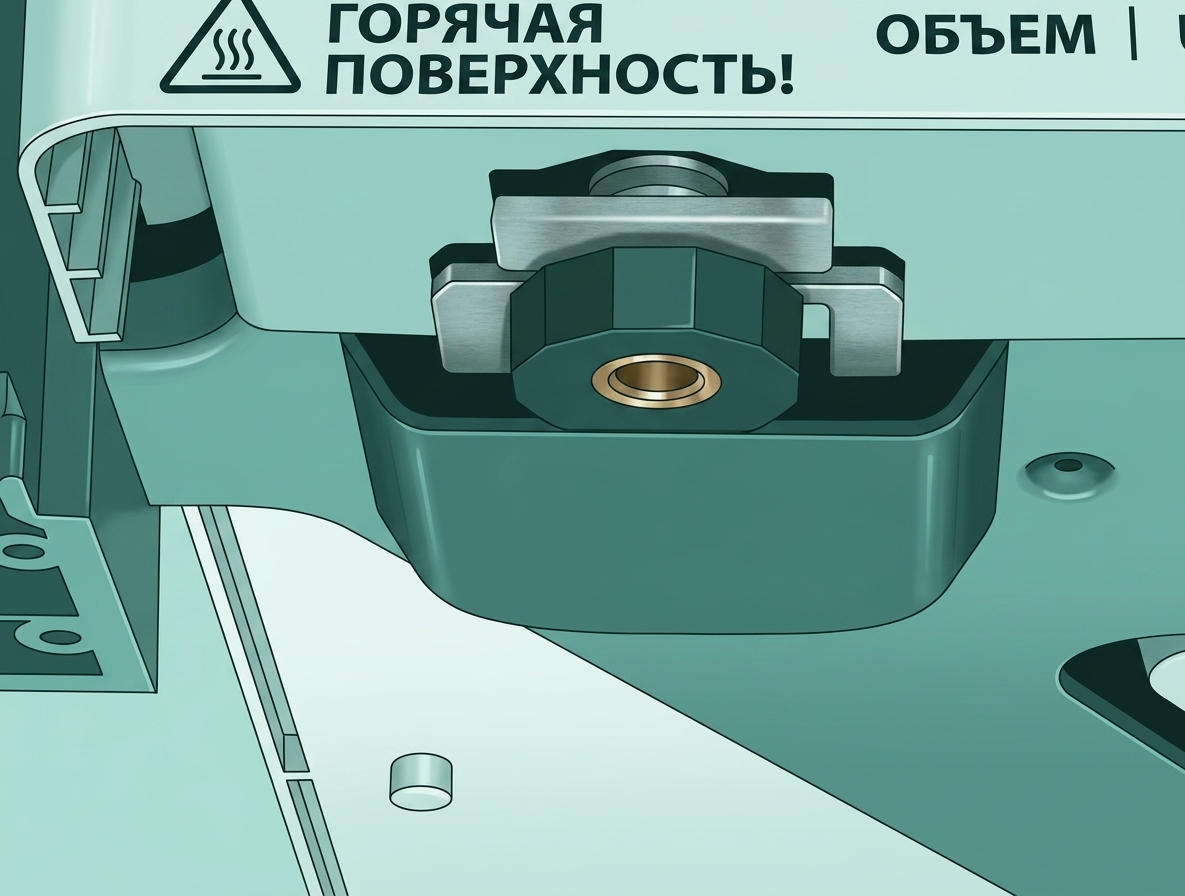

Шаг 5 - Открутите гайки предварительного натяжения нагреваемого стола
Открутите 3 гайки предварительного натяжения, чтобы освободить нагреваемый стол от металлического кронштейна. Обратите внимание, что на каждой гайке также есть резиновое кольцо.
 |
 |

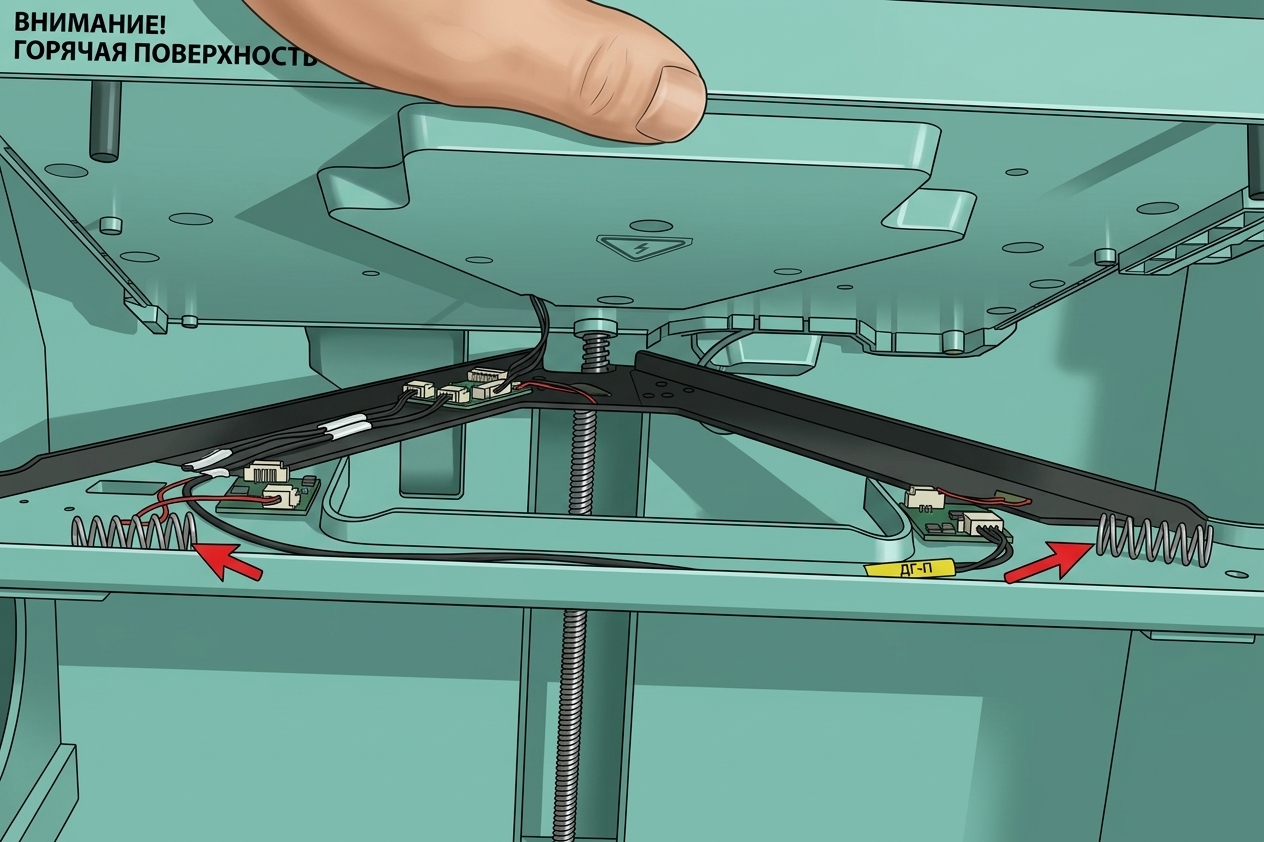

Шаг 6 - Откройте нагреваемый стол
Откройте нагреваемый стол осторожно из-за кабеля внутри и снимите ослабленные пружины предварительного натяжения.

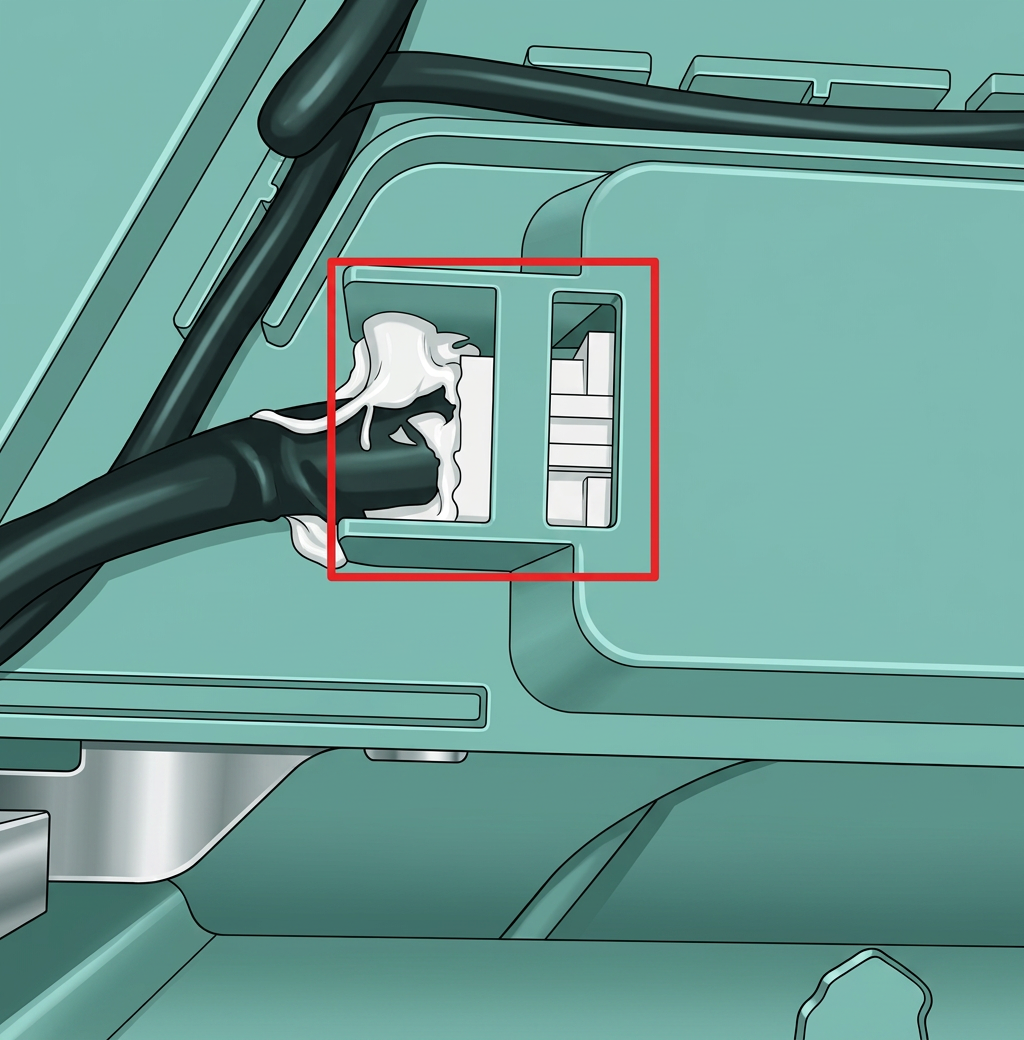

Шаг 7 -Проверьте состояние подключения
На этом этапе вы можете одновременно проверить подключение нагреваемого стола к плате MC и кабель NTC. Разъем 2PIN предназначен для кабеля NTC. Необходимо проверить, не ослаблены ли разъемы и не ослаблены ли кабели. После проверки и подтверждения OK или повторного подключения вы можете снова подключить питание и включить принтер, чтобы подтвердить, что температура нагреваемого стола больше не отображается как 0; если неисправность все еще не устранена, вам необходимо обратиться в сервисную службу для подтверждения.
Руководство по сборке
Шаг 1 - Установите защитную крышку блока питания
Установите защитную крышку блока питания и закрепите ее 6 винтами.

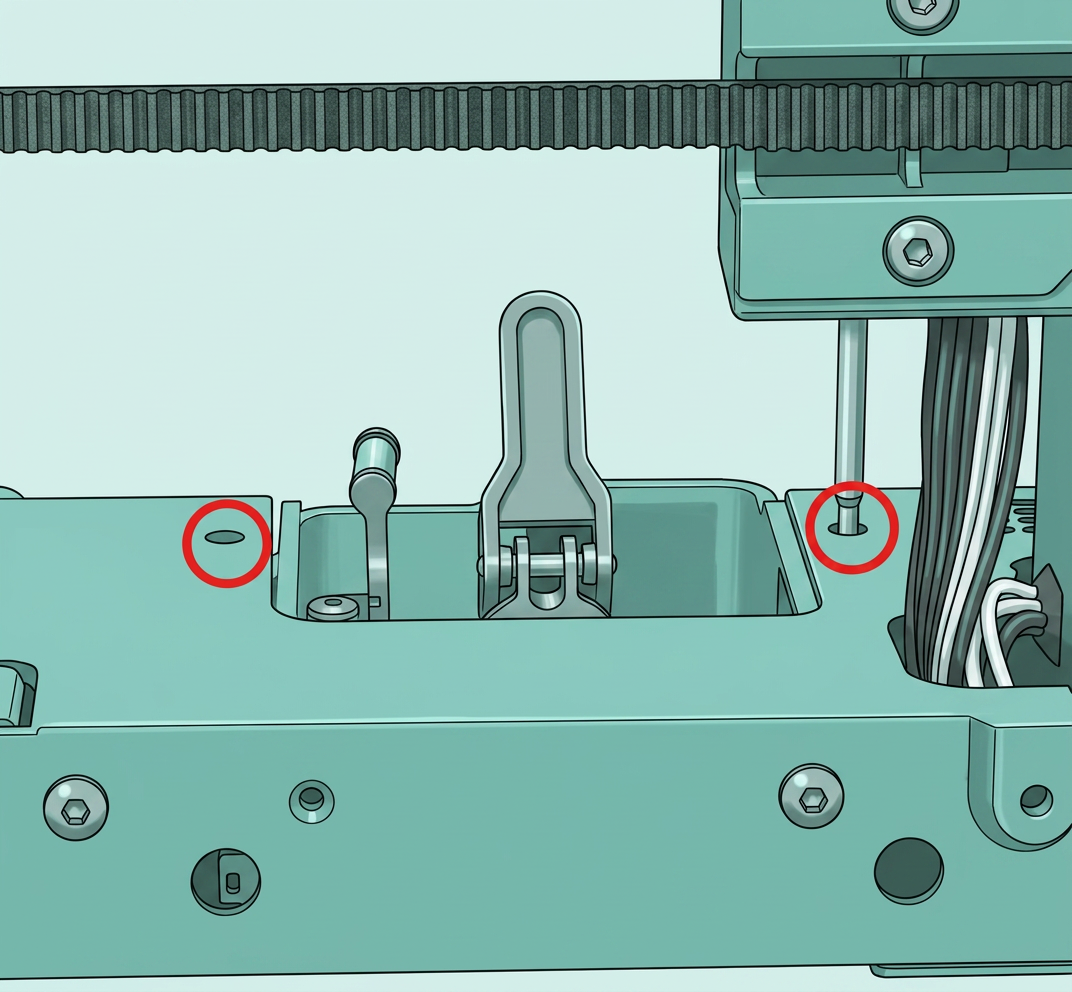

Шаг 2 - Установите желоб для промывки
Установите желоб для промывки, обратите внимание на защелки с обеих сторон и закрепите его 2 винтами.
 |
|
Шаг 3 - Установите заднюю крышку
Пропустите трубку PTFE через кронштейн трубки, сначала установите порт натяжения ремня с правой стороны, а затем с левой, чтобы установить заднюю крышку.
|
 |
Шаг 4 - Установите 10+4 винта
Установите 10 + 4 винта (см. картинку).
 |
|

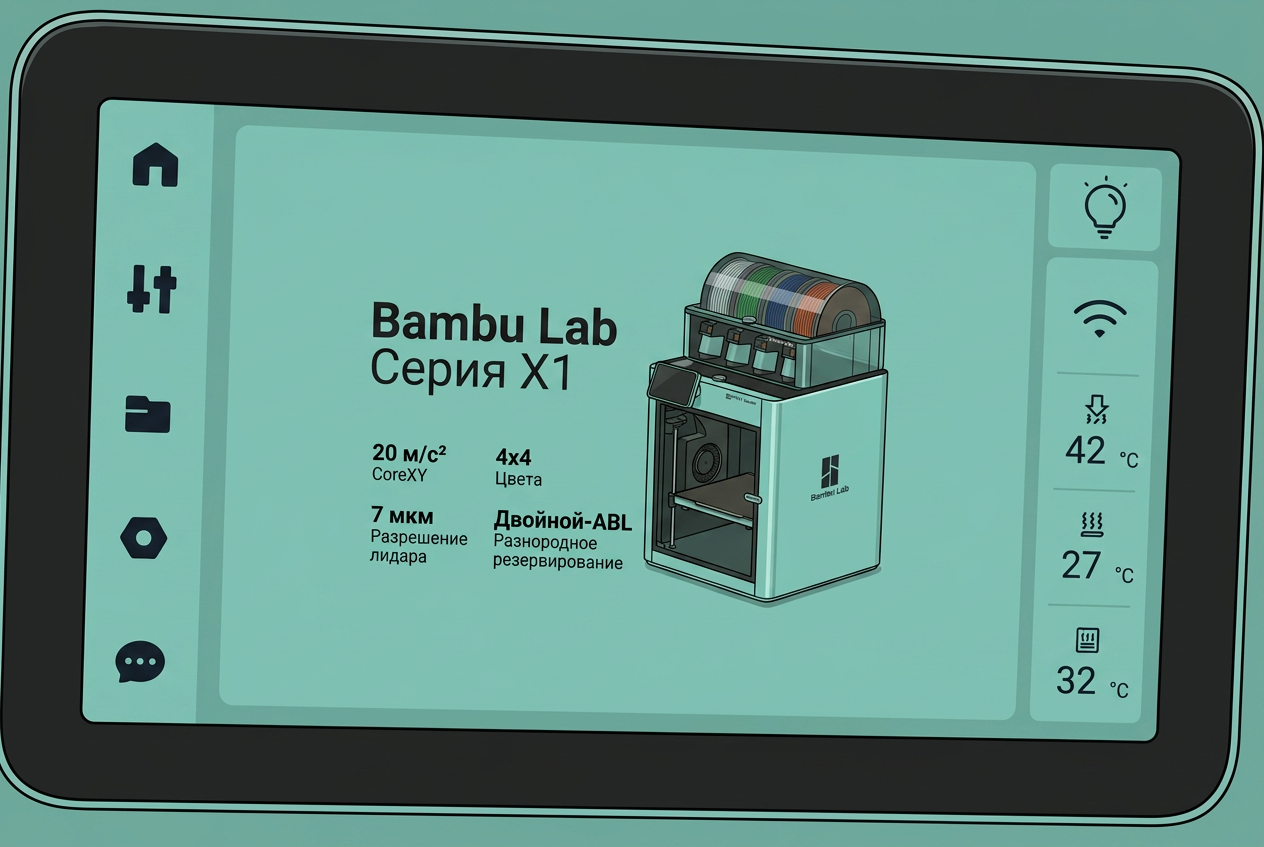

Сценарий два: Температура нагреваемого стола не равна 0
В этом случае питание нагреваемого стола обычно неисправно, что приводит к тому, что нагреваемый стол не нагревается.
Рекомендации по устранению неисправностей
1. Проверьте состояние подключения силового кабеля нагреваемого стола;
2. Проверьте выходное напряжение платы AC (Высокое напряжение, требуются базовые знания электрика)
Руководство по эксплуатации (разборка и осмотр)
Шаг 1 - Открутите винты задней крышки
ПРИМЕЧАНИЕ:В этой процедуре участвует много винтов. Пожалуйста, подпишите их и сгруппируйте в отдельные секции, чтобы избежать проблем.
Удалите 10 винтов и 4 винта с задней крышки, показанной на картинке. Есть 2 типа винтов, поэтому держите их отдельно и помните, куда они идут.
|
|
Шаг 2 - Снимите заднюю крышку
Снимите заднюю крышку, сначала отключив порт натяжения ремня с левой стороны, а затем с правой, чтобы избежать застревания.
|
|
Шаг 3 - Снимите трубку для очистки
Удалите 2 винта и снимите трубку для очистки.
|
|

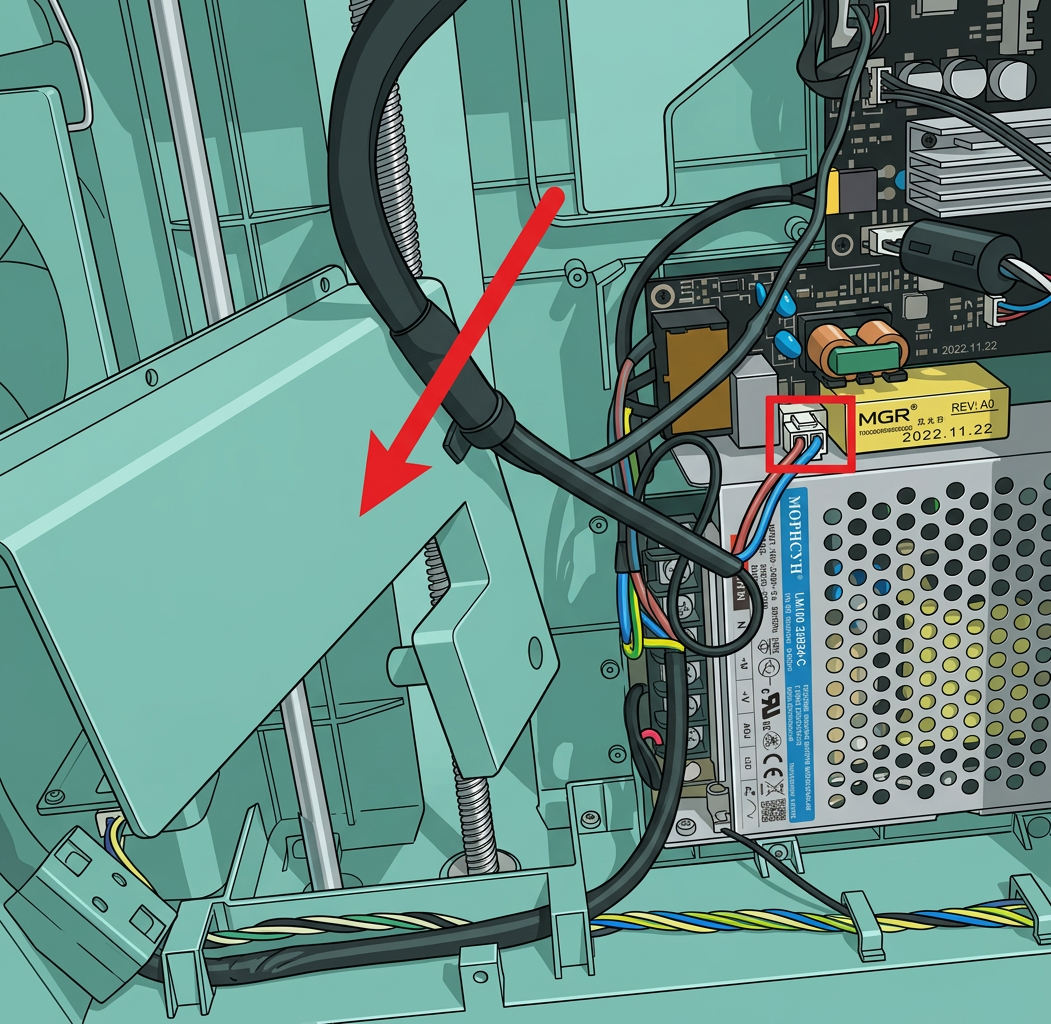

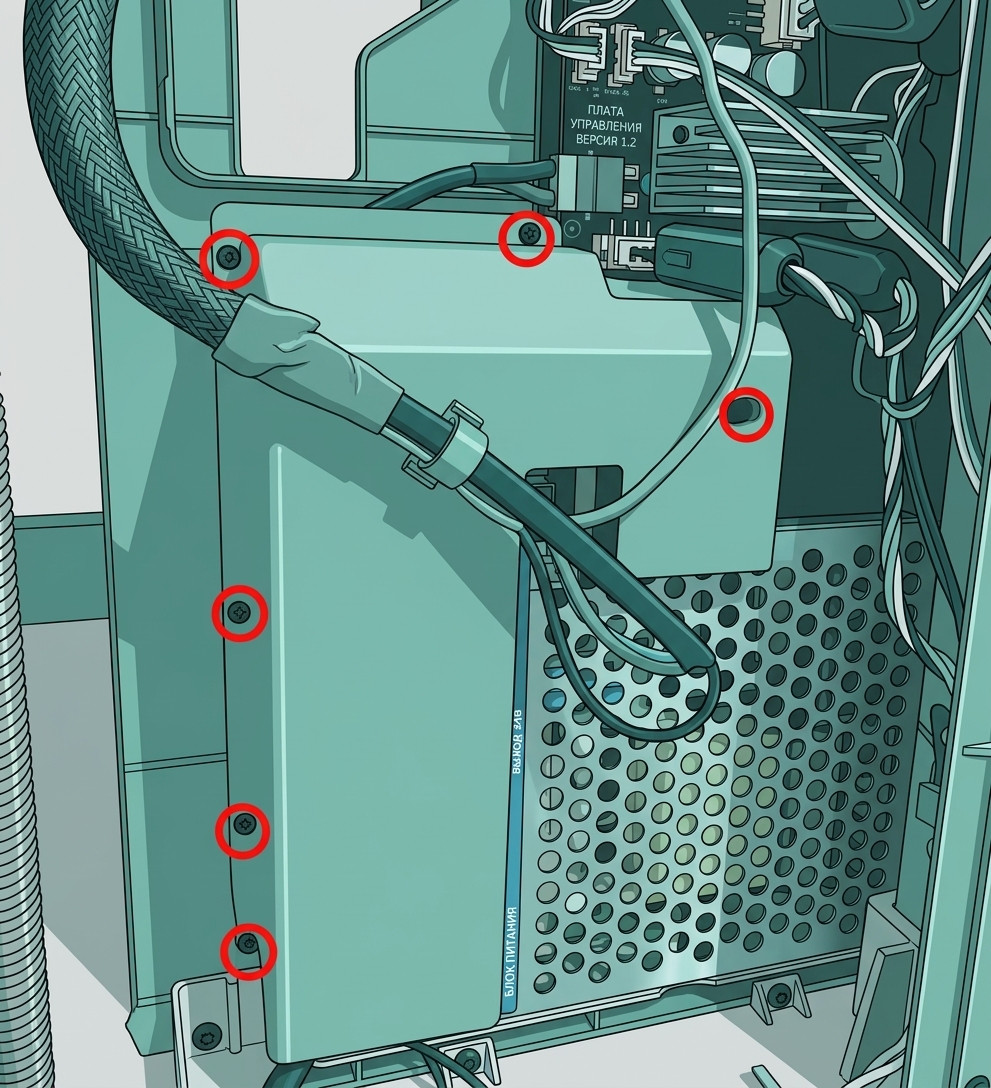

Шаг 4 - Снимите защитную крышку модуля питания
Удалите 6 показанных винтов, отодвиньте защитную крышку модуля питания в сторону и отсоедините кабель питания нагреваемой платформы от сетевой платы.
|
 |

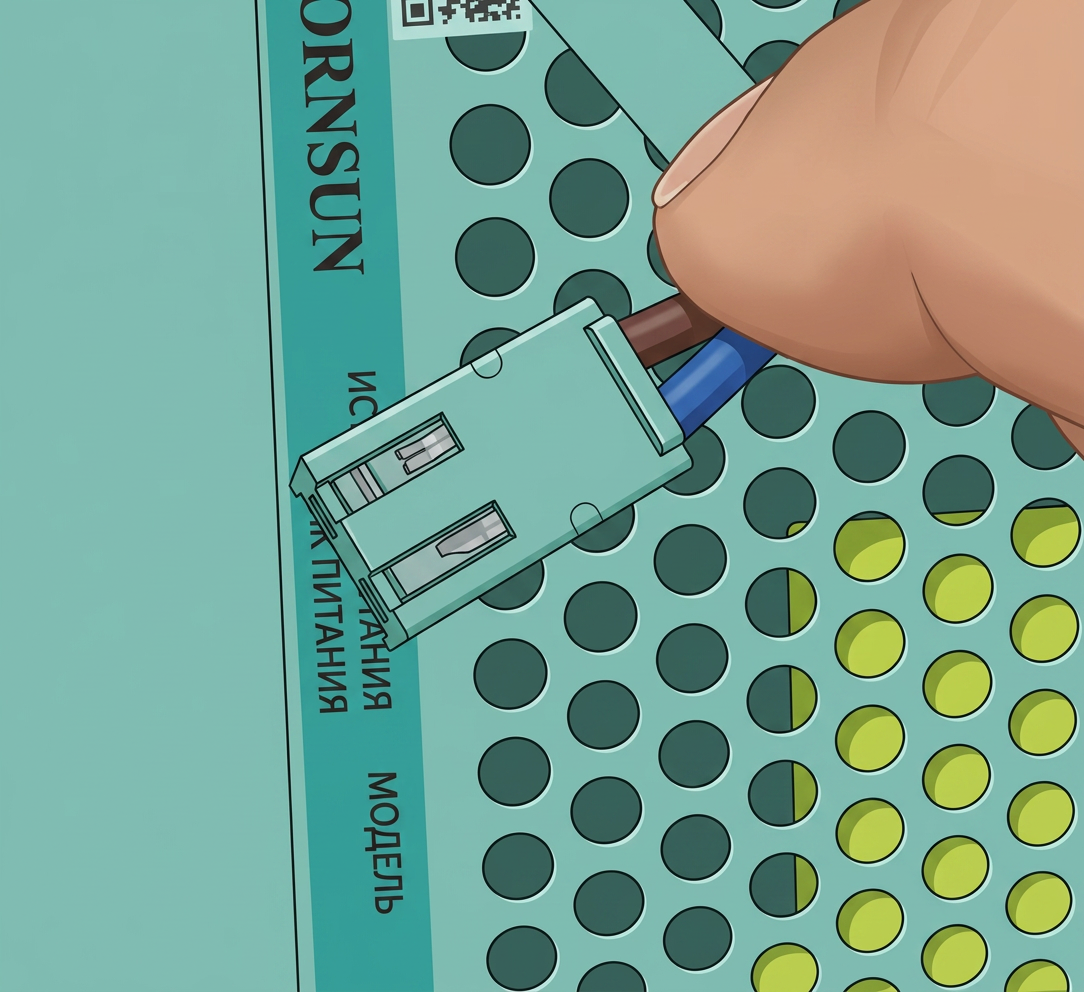

Шаг 5 - Проверьте 2-контактный кабель и его подключение
После подтверждения нормального состояния 2 контактов подключите кабель питания обратно к сетевой плате. Временно подключите шнур питания, включите принтер и установите температуру стола, чтобы проверить, решена ли проблема. Если проблема не решена, после отключения шнура питания перейдите к следующему шагу.
 |
 |

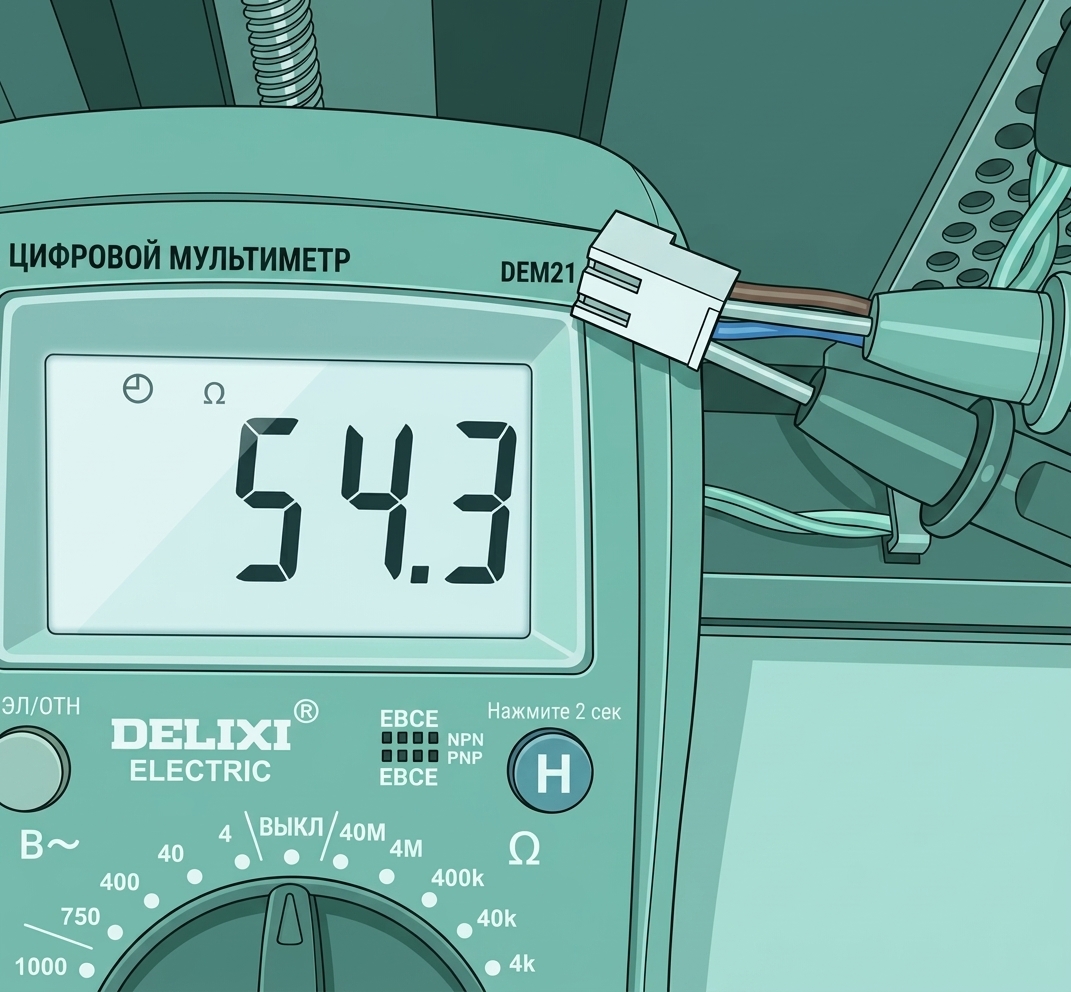

Напоминание: Если у вас есть мультиметр, вы также можете проверить значение сопротивления двух контактов. В нормальных условиях значение сопротивления составляет около 50~60 Ом. Если значение сопротивления не отображается, вероятно, соединение питания на конце нагреваемой платформы разомкнуто или внутренние компоненты нагреваемой платформы сгорели.

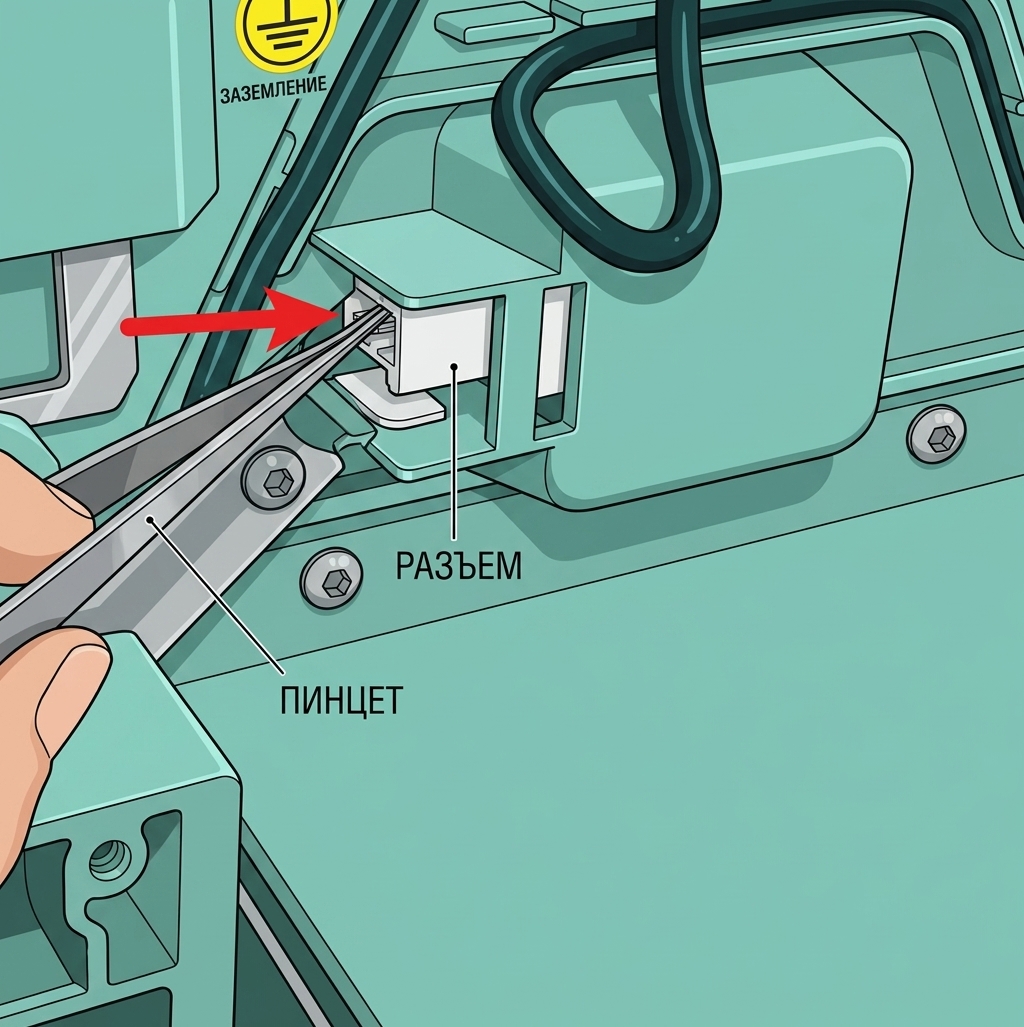

Шаг 6 - Проверьте подключение кабеля питания под нагреваемой платформой
ВНИМАНИЕ: Всегда убеждайтесь, что питание отключено перед началом работы.
Поскольку разъем обычно заклеен белым силиконовым герметиком, может быть не сразу понятно, нормально ли подключение. Просто используйте кончик пинцета, чтобы несколько раз нажать на разъем. После нажатия подключите питание, включите принтер и установите температуру стола, чтобы проверить, решена ли проблема. Если проблема не решена, перейдите к следующему шагу для проверки сетевой платы.
 |
 |

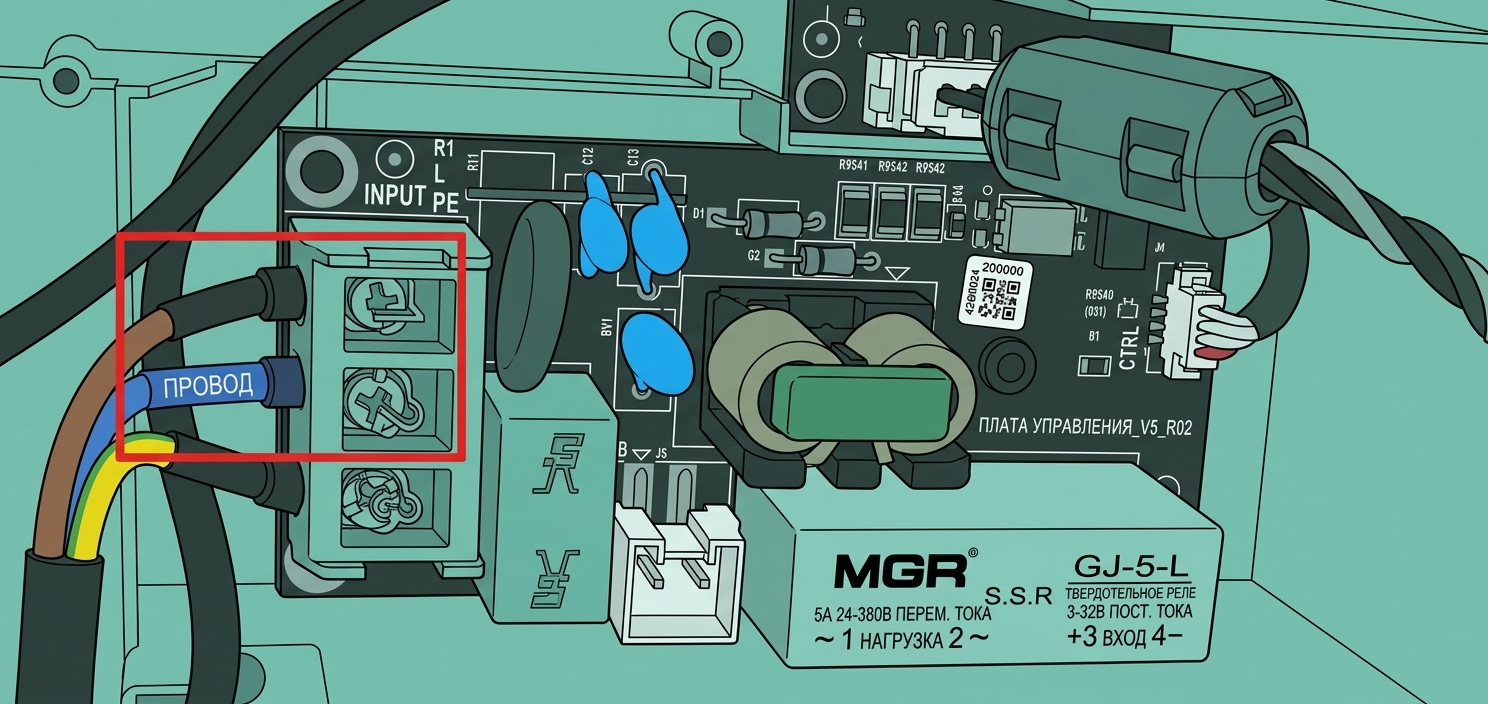

Шаг 7 - Проверьте внешний вид сетевой платы
Визуально проверьте внешний вид сетевой платы, включая встряхивание входных кабелей, чтобы проверить, не ослаблены ли они (если ослаблены, переподключите и закрепите их), а также наличие явных следов выгорания на компонентах платы (если есть, обратитесь кэтой викидля замены сетевой платы ). Убедитесь, что нет никаких отклонений, затем перейдите к следующему шагу для подтверждения.
Шаг 8 - Проверьте выходное напряжение сетевой платы
ВНИМАНИЕ: ⚡Опасность поражения электрическим током⚡ - Может привести к серьезным травмам или смерти. Эта операция связана с измерением сетевого напряжения, и не рекомендуется для лиц без соответствующих знаний. Пропустите этот шаг, если вы не знаете, что делаете.

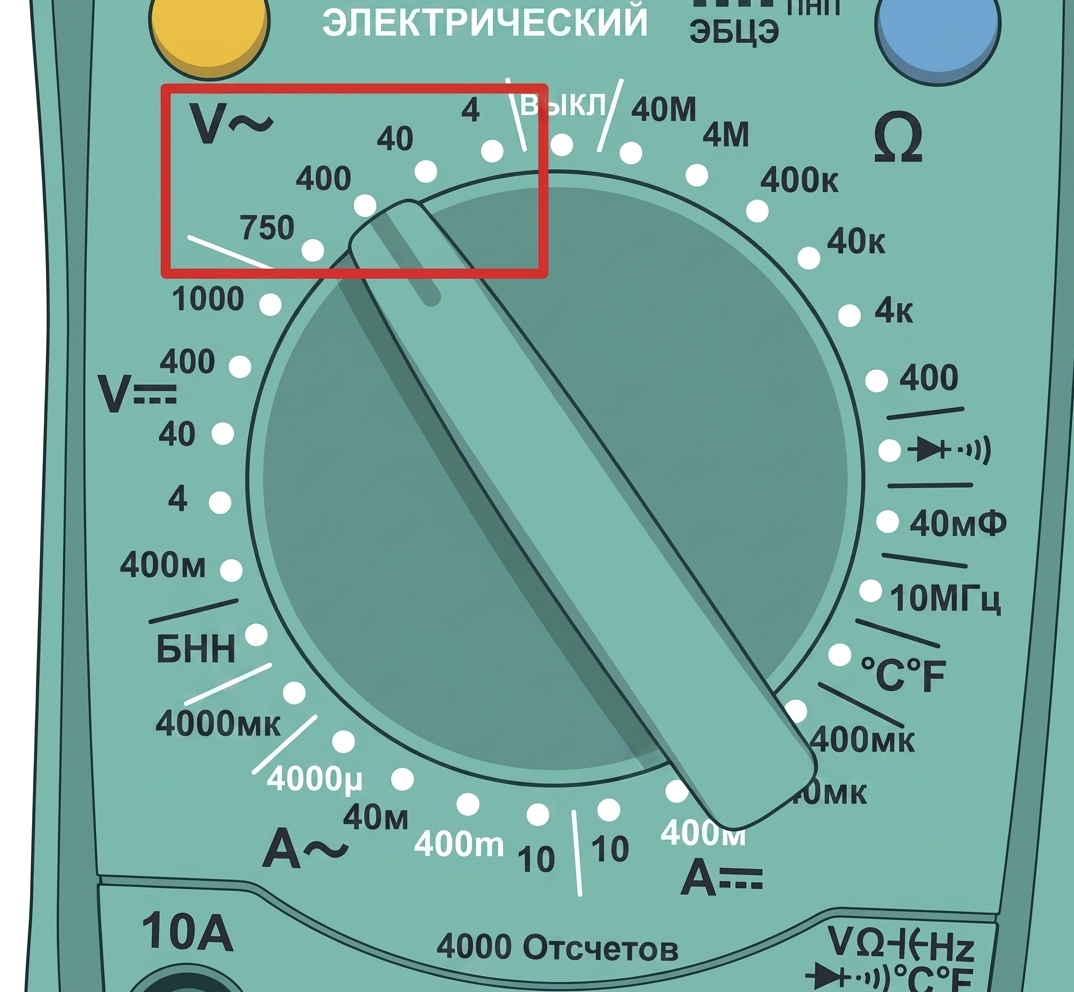

Когда принтер включен и нагреваемая платформа нагревается, используйте файл тестирования напряжения переменного тока мультиметра для проверки выходного напряжения, которое должно соответствовать местному напряжению. Если выходное напряжение ненормальное, сетевая плата неисправна. Пожалуйста, обратитесь кэтой викизамене сетевой платы.
 |
 |
Если вышеуказанные действия не устранили неисправность, вам необходимо связаться с командой обслуживания для подтверждения.
Руководства по сборке

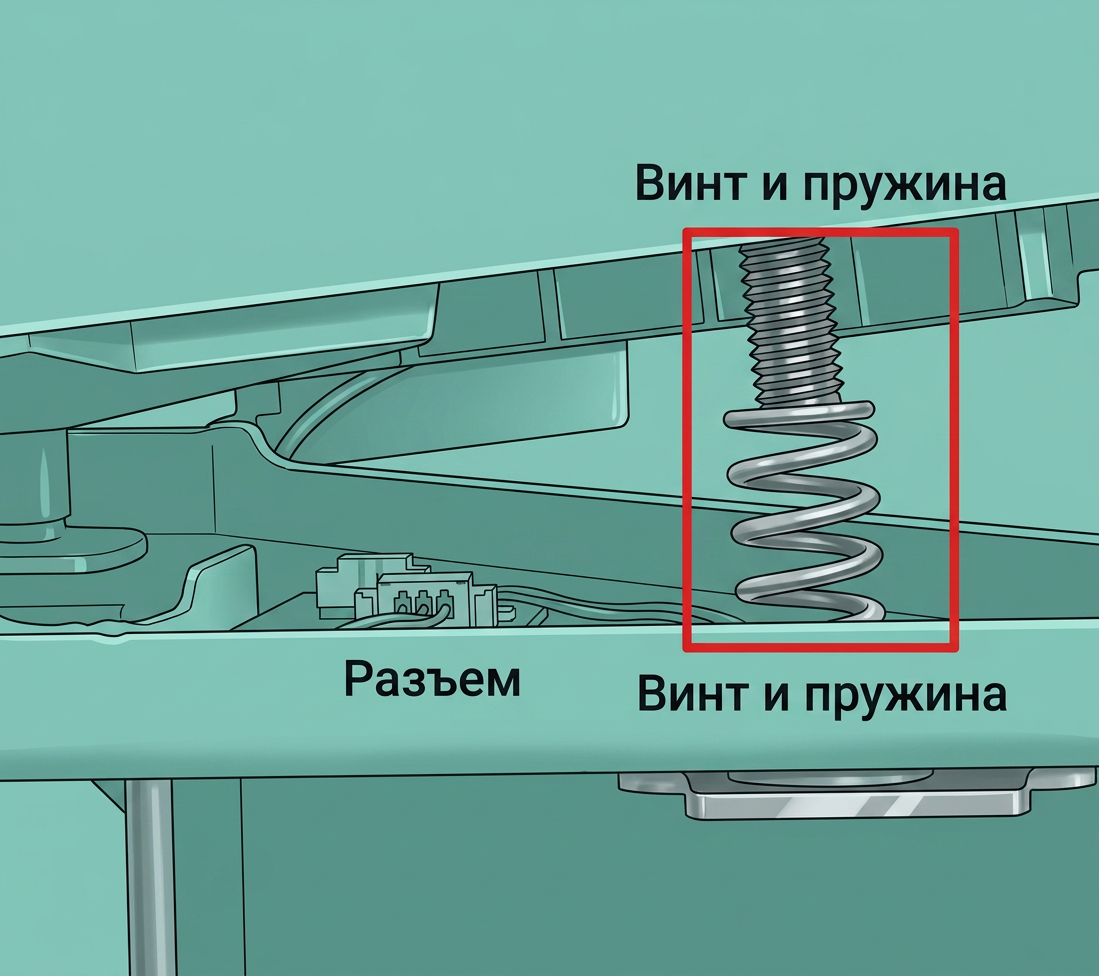

Шаг 1 - Установите пружины предварительного натяжения
Удерживайте верхнюю часть нагреваемой платформы и установите пружины предварительного натяжения на винты нагреваемой платформы по очереди.
Шаг 2 - Установите нагреваемую платформу
Теперь вы можете закрыть нагреваемую платформу и установить их вместе. Аккуратно нажмите сверху на нагреваемую платформу и убедитесь, что все три штыря проходят через отверстия на держателе датчика.
Шаг 3 - Закрепитепредварительного натяжениягайки

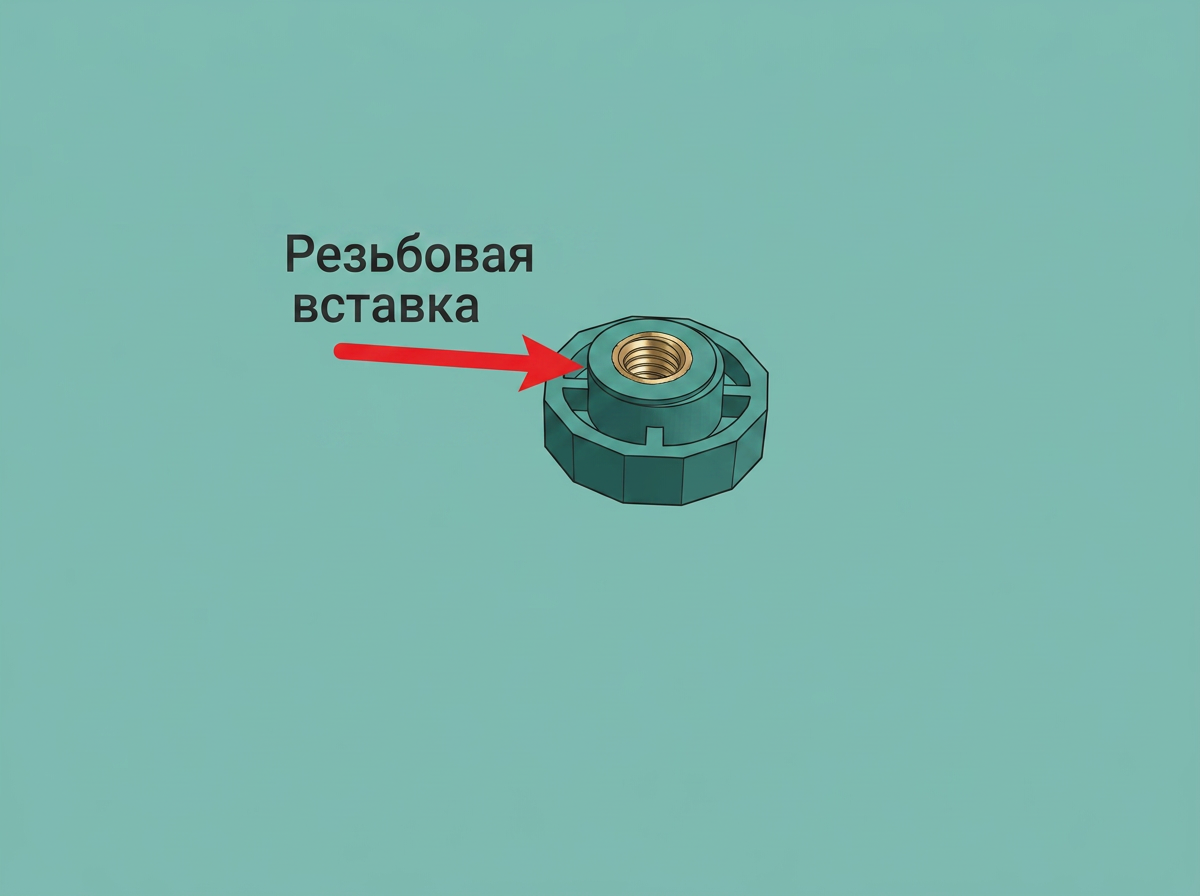

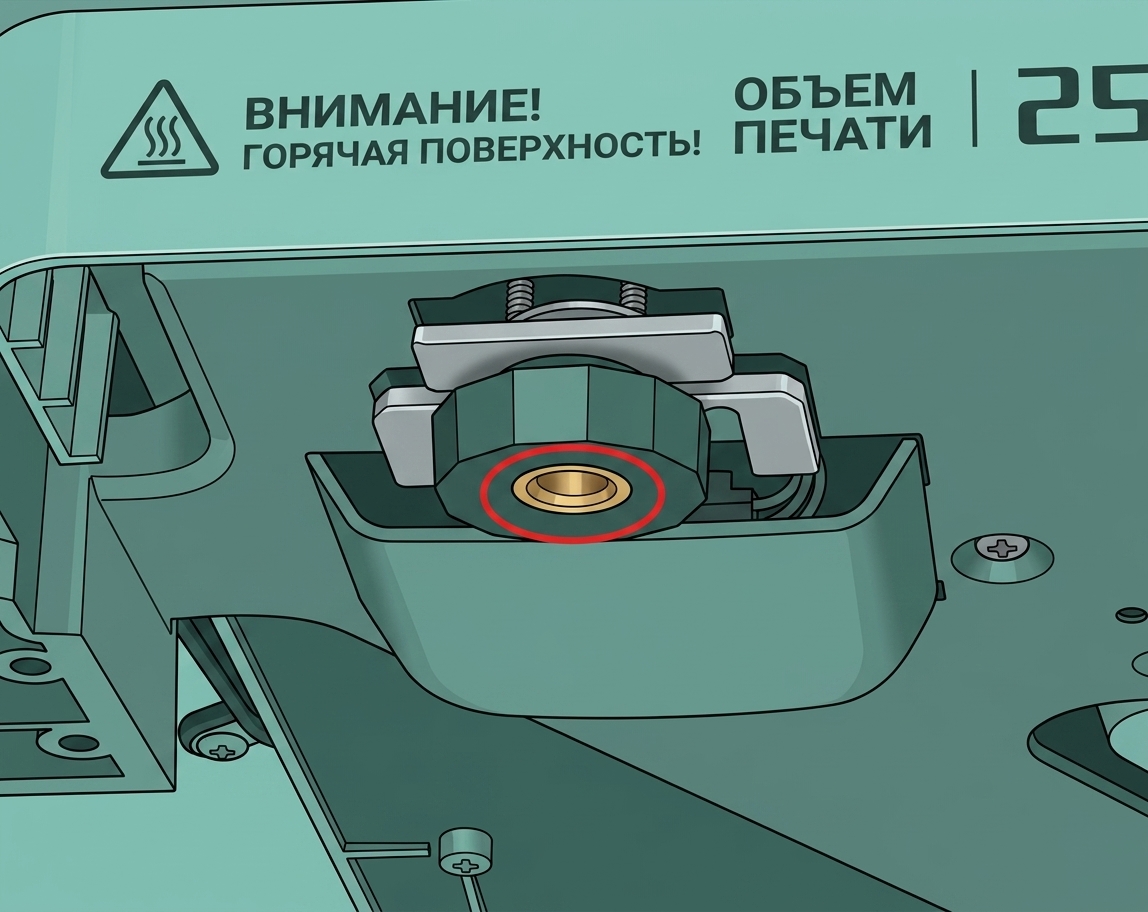

Поместите резиновое кольцо на 3 гайки предварительного натяжения, затем равномерно закрутите их, понемногу. НЕ закрепляйте их пока. Продолжайте равномерно закручивать гайки, пока шпильки не сравняются с дном гаек (см. рисунок ниже).
|
 |
Надеемся, что предоставленное подробное руководство было полезным и информативным.
Если это руководство не решит вашу проблему,пожалуйста, подайтетехнический тикет, мы ответим на ваши вопросы и предоставим помощь. Если у вас есть какие-либо предложения или отзывы об этой Вики, пожалуйста, оставьте сообщение в области комментариев. Спасибо за вашу поддержку и внимание!
