ac-board">Что это за AC-плата
Эта AC-плата — это печатная плата, обеспечивающая питание переменного тока для нагревательной платформы версии V2 серии X1.
Когда использовать
Когда нагревательная платформа не нагревается или AC-плата сгорела.
Необходимые инструменты и материалы
- Новая AC-плата
- Шестигранный ключ H1.5 и H2.0
- Крестовая отвертка.
Предупреждение о безопасности и состояние машины перед началом работы
Выключите питание и отсоедините шнур питания от розетки.
Руководство по выполнению работ

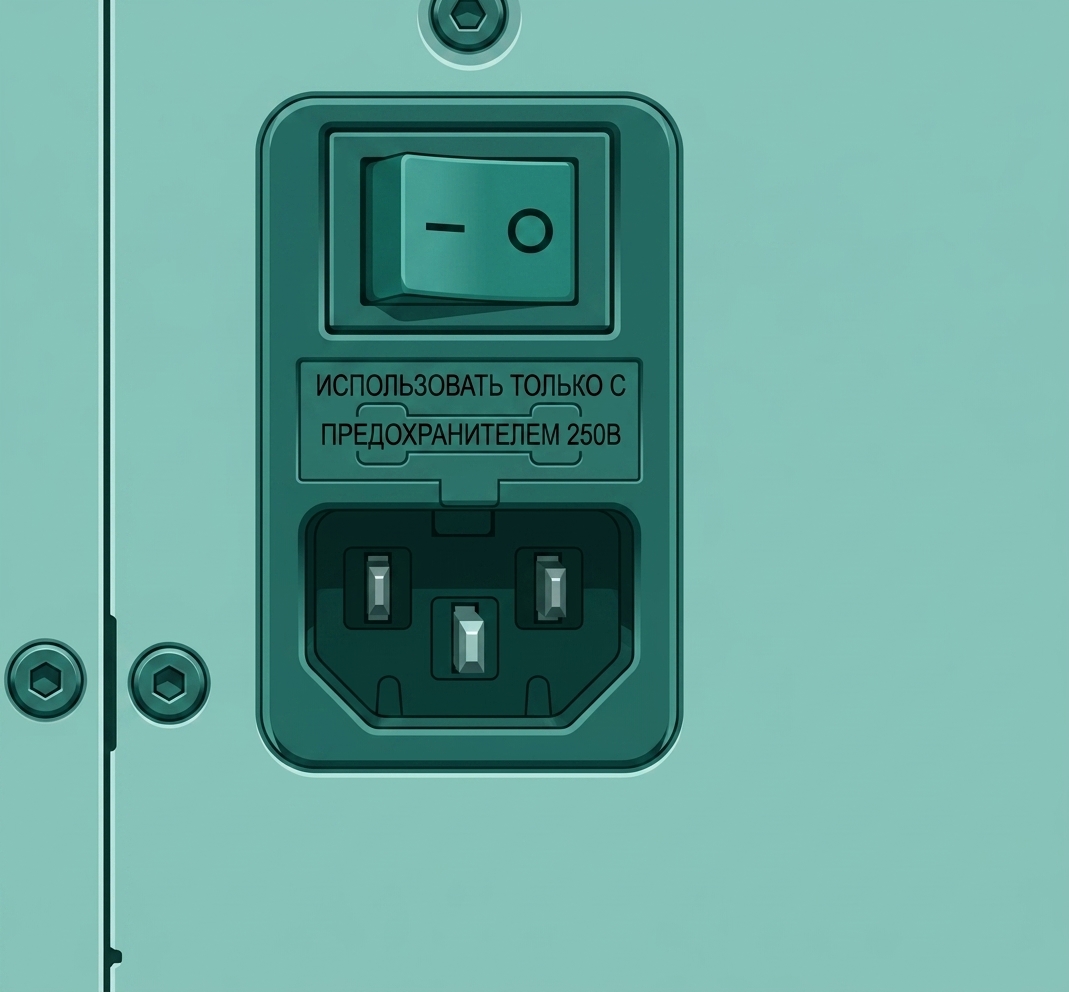

Шаг 1 — Отсоедините шнур питания
Выключите питание и отсоедините шнур питания от розетки.
Шаг 2 — (Разборка) Открутите винты
ПРИМЕЧАНИЕ: В этой процедуре используется много винтов. Пожалуйста, пометьте их и разложите по отдельным группам, чтобы избежать проблем.
Открутите 10 винтов и 4 винта с задней крышки, показанной на рисунке. Есть 2 типа винтов, поэтому держите их отдельно и помните, куда какой винт идет.
 |
 |
Шаг 3 — Снимите заднюю крышку
Снимите заднюю крышку, сначала освободив механизм натяжения ремня с левой стороны, а затем с правой, чтобы избежать заедания.
 |
 |
Шаг 4 — Удаление лотка для излишков
Открутите винты, расположенные с каждой стороны лотка для излишков. После этого извлеките лоток для излишков. На некоторых принтерах для крепления лотка для излишков используются три винта, в то время как на других — только два; пожалуйста, ориентируйтесь на вашу конкретную ситуацию.
Примечание: Для некоторых версий кабели нагреваемой платформы закреплены на дне желоба для излишков пластика с помощью зажима, не прикладывайте чрезмерных усилий при снятии желоба.
Корпус с двумя винтами:
 |
 |
Корпус с тремя винтами:
 |
 |
 |
Шаг 5 - Снятие защитной крышки модуля питания
Открутите 6 винтов, показанных на изображении, отодвиньте защитную крышку модуля питания в сторону и отсоедините кабель питания нагреваемой платформы.
 |
 |
Шаг 6 - Отсоединение кабелей

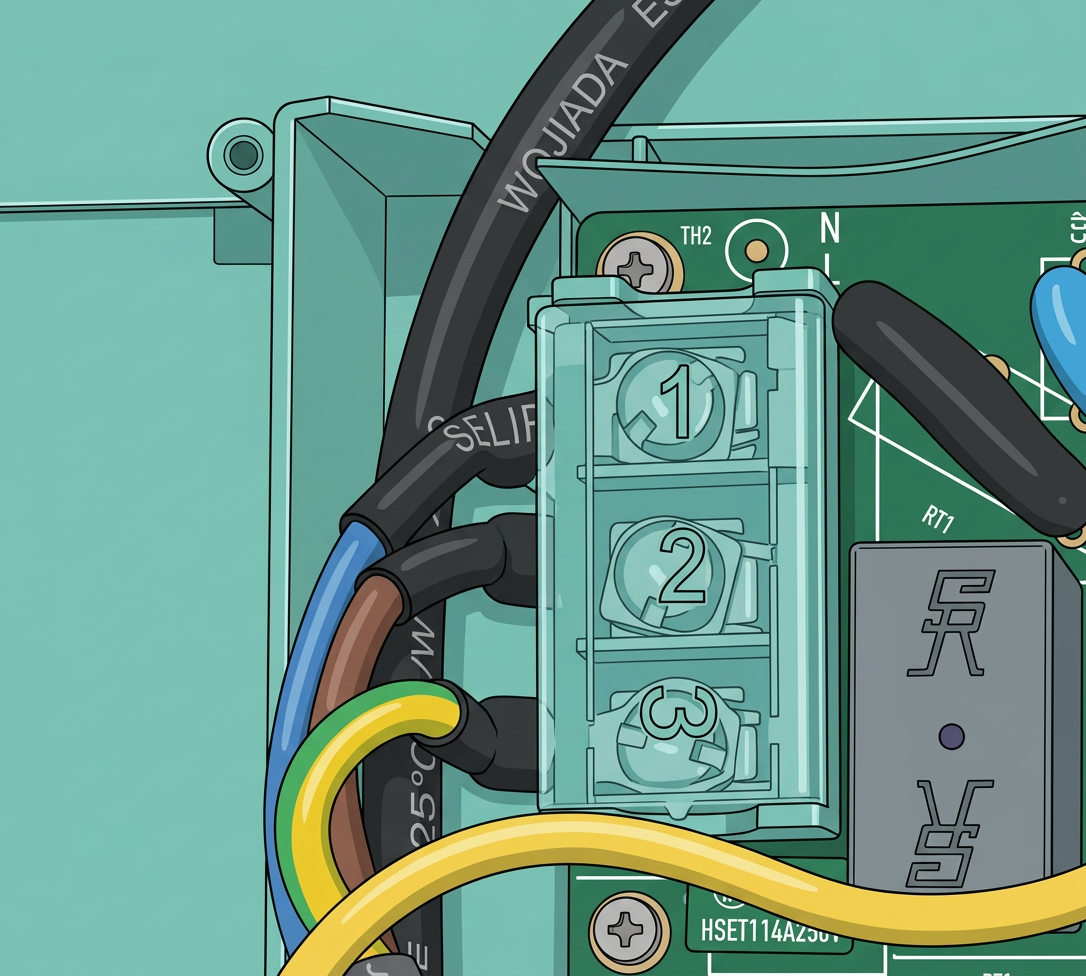

Откройте крышку интерфейса питания, ослабьте (но не откручивайте) 3 винта, снимите 3 силовых кабеля и отсоедините кабель подключения MC-AC.
Шаг 7 - Снятие платы AC

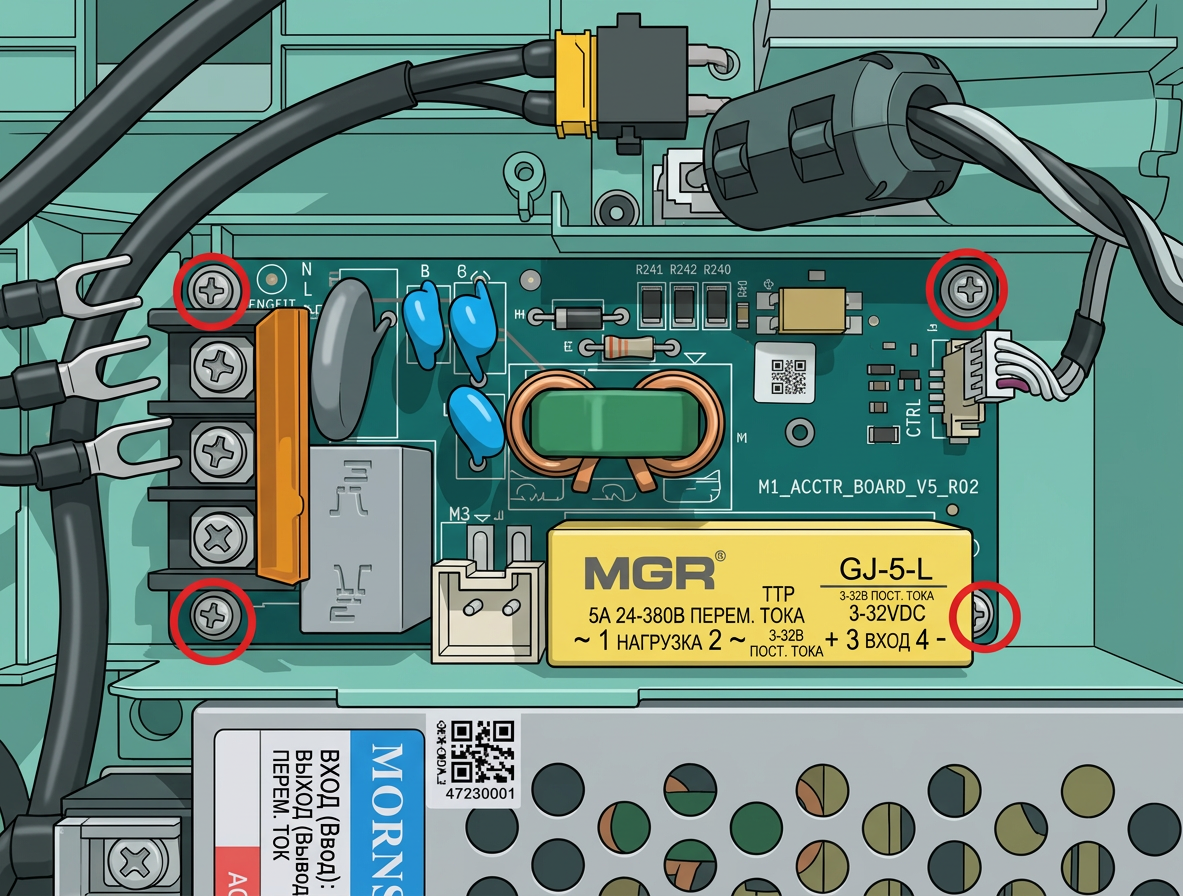

Открутите 4 винта, как показано, и затем снимите плату AC.
 |
|
Шаг 8 - (Сборка) Установка платы AC

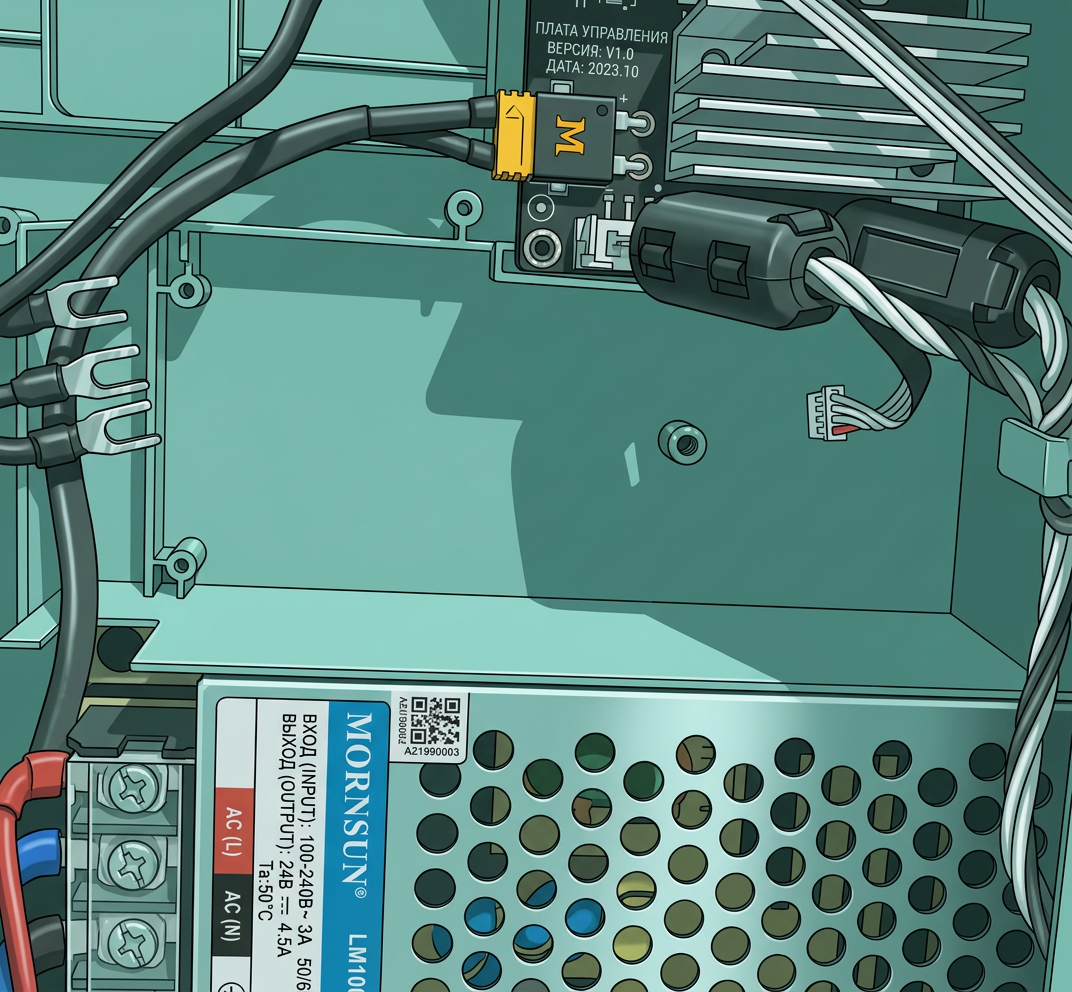

Выполните процедуру в обратном порядке и установите новую плату AC на внутреннюю панель с помощью 4 винтов платы AC.
 |
|
Шаг 9 - Подключение кабелей
Подключите кабель подключения AC-MC, подключите 3 силовых кабеля и затяните винты, закройте крышку интерфейса.
|
|
 |
Шаг 10 - Подключение кабеля питания нагреваемой платформы
Подключите кабель питания нагреваемой платформы.
Шаг 11 - Установка защитной крышки модуля питания
Установите защитную крышку модуля питания и закрепите её 6 винтами.
Шаг 12 - Установка желоба для излишков пластика
Установите желоб для излишков пластика, обратите внимание на зажимы с обеих сторон и закрепите его 2 винтами.
 |
 |
Шаг 13 - Установка задней крышки
Пропустите трубку PTFE через кронштейн трубки, сначала установите правый узел натяжения ремня, затем левый для установки задней крышки.
|
|
 |
Шаг 14 - Установка 10+4 винтов
Установите 10 + 4 винта (см. рисунок).
|
|
|
Как проверить успешное завершение

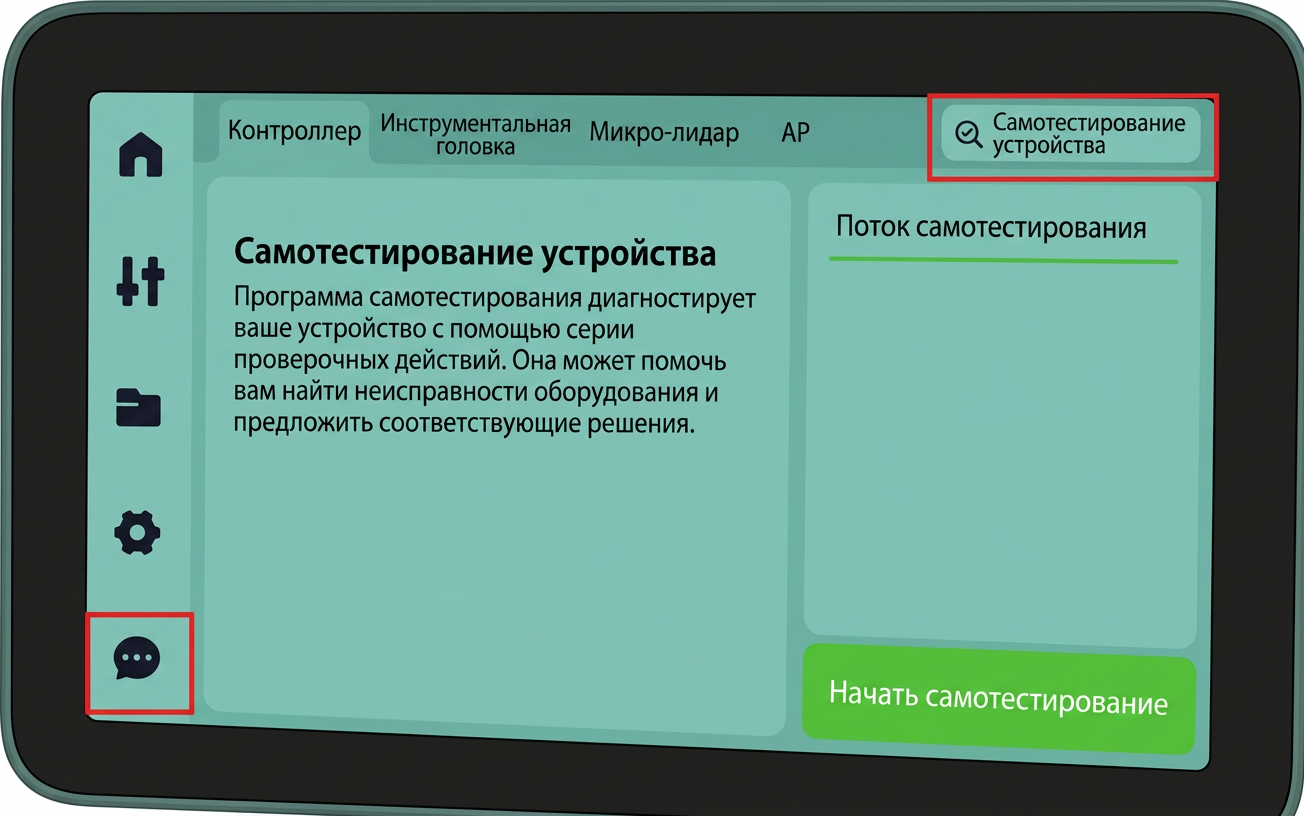

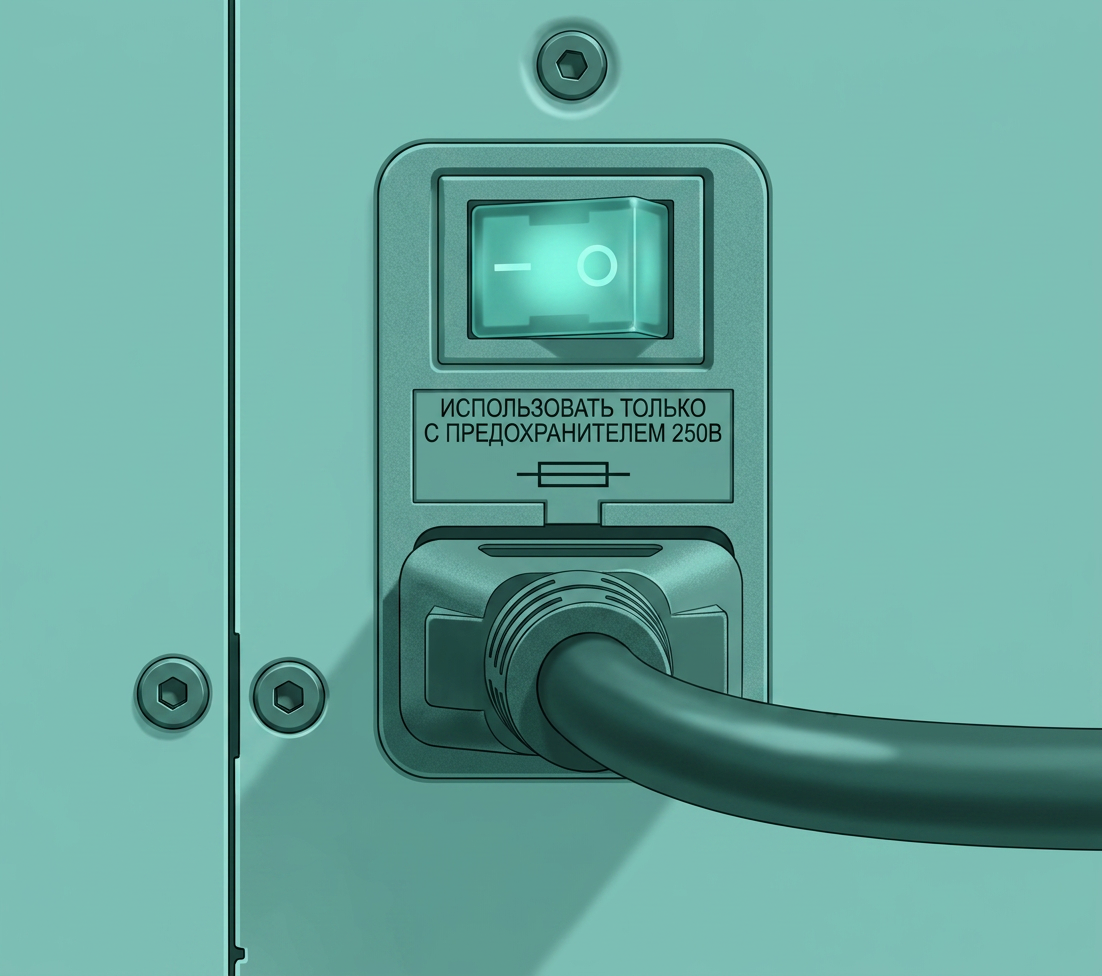

Подключите шнур питания и включите устройство, затем перейдите в меню LCD-экрана, чтобы запустить самопроверку. Если ошибок нет, замена завершена. Успех!!
 |
 |
В противном случае проверьте соединения и попробуйте снова. Если ошибки сохраняются, обратитесь в сервисную службу за консультацией.
