Распаковка X1C Combo
Обратите внимание: Шаг 8 был изменен. Винты больше не расположены так, как показано в видео, пожалуйста, обратитесь к изображению, отображаемому в шаге 8 руководства ниже.
Филамент и другие аксессуары в комплекте поставляются в случайном порядке, пожалуйста, ориентируйтесь на конкретные товары, которые вы получили.
ВИДЕО СБОРКИ:
Посетите YouTube или Bilibili, чтобы посмотреть наше полное видео по сборке. Посмотрите видео на bilibili.
Шаг 1 - Распаковка и снятие
Извлеките принтер из коробки, используя две пластиковые ручки, как показано ниже, и поместите принтер на ровную поверхность.
Примечание: Вес принтера составляет примерно 20 кг.

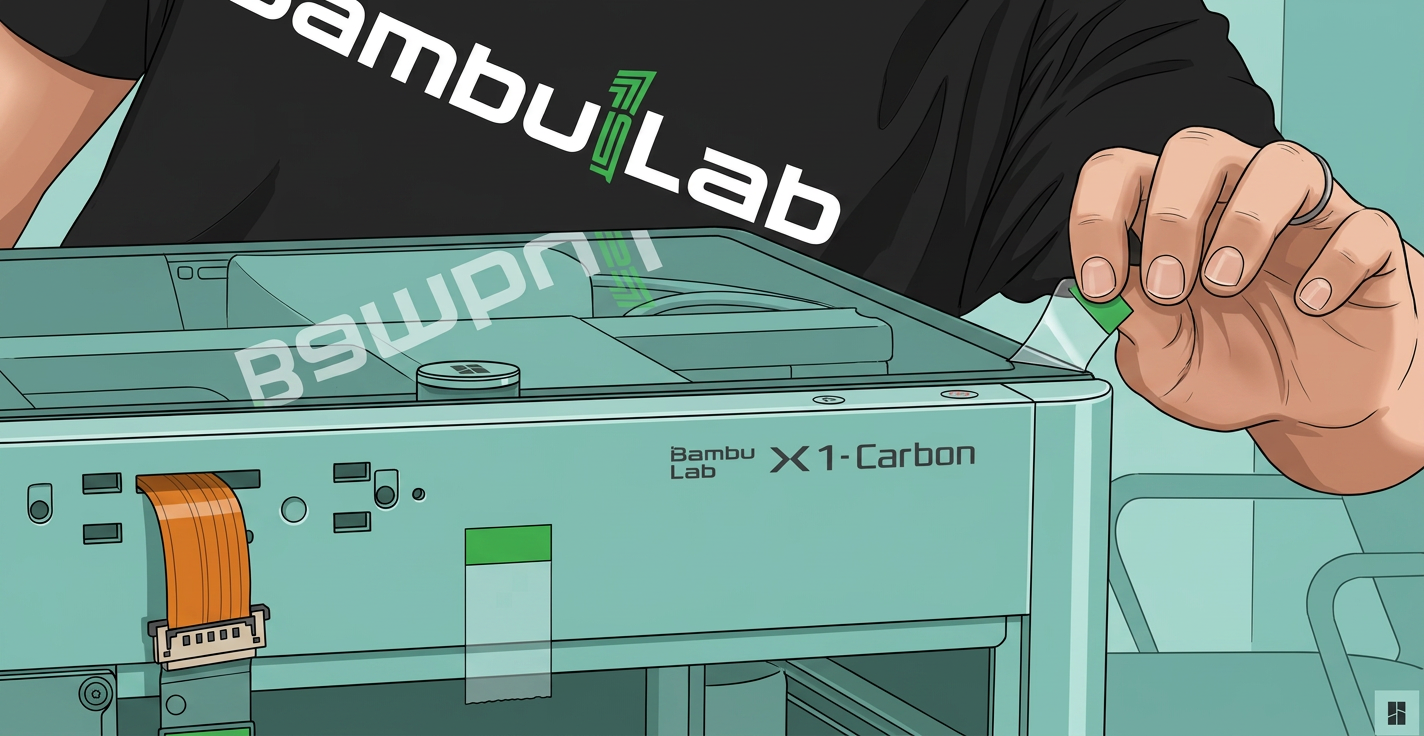

Шаг 2 - Снятие защитных наклеек
Снимите пластиковую крышку и зеленые наклейки с принтера.

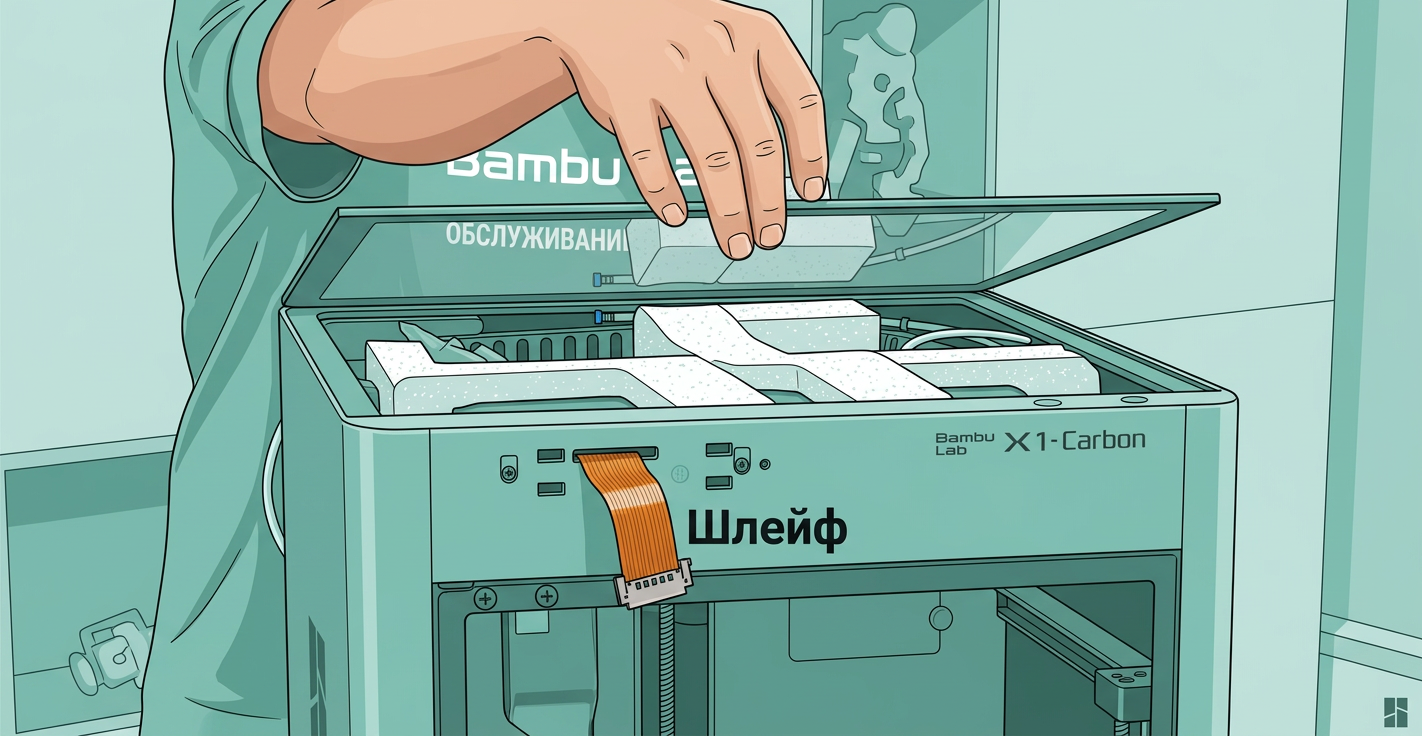

Шаг 3 - Снятие защитной пены
Снимите верхнюю стеклянную крышку, чтобы добраться до защитной пены, удерживающей крепление AMS во время транспортировки.
Примечание: Верхняя крышка полностью отсоединяется от основания, пожалуйста, проявите особую осторожность при обращении.

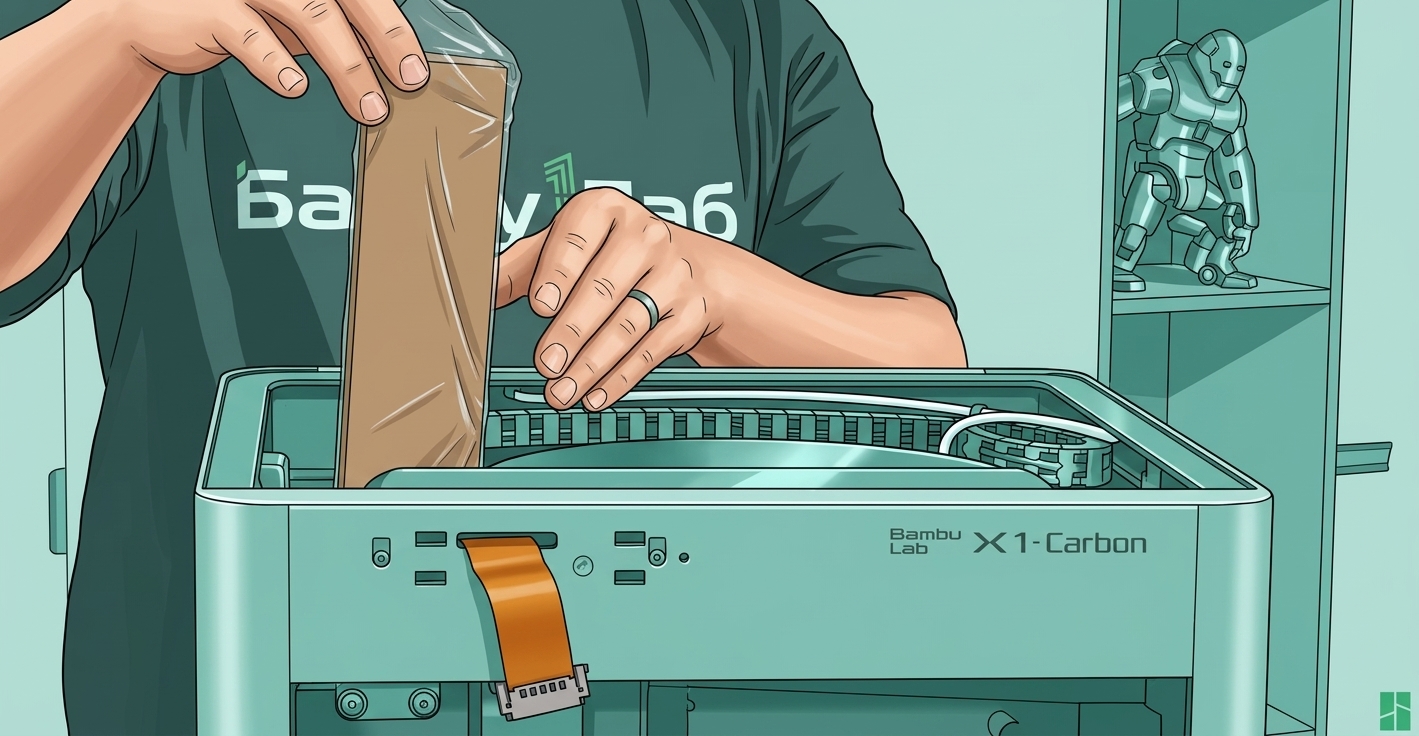

Шаг 4 - Комплектация аксессуарами
Достаньте картонную коробку, в которой находятся все аксессуары для X1C Combo.
Шаг 5 - Снятие винтов AMS
Откройте переднюю стеклянную дверь и, используя шестигранный ключ H2 из коробки с аксессуарами, открутите два передних винта, удерживающих AMS во время транспортировки.
~^Автор: RuiRaptor^~
Шаг 6 - Снятие модуля AMS
Аккуратно поднимите AMS с принтера. Возможно, вам придется потянуть чуть сильнее, чтобы извлечь его из пластикового держателя. Не волнуйтесь, вы не сломаете его, если сняли винты на предыдущем шаге.

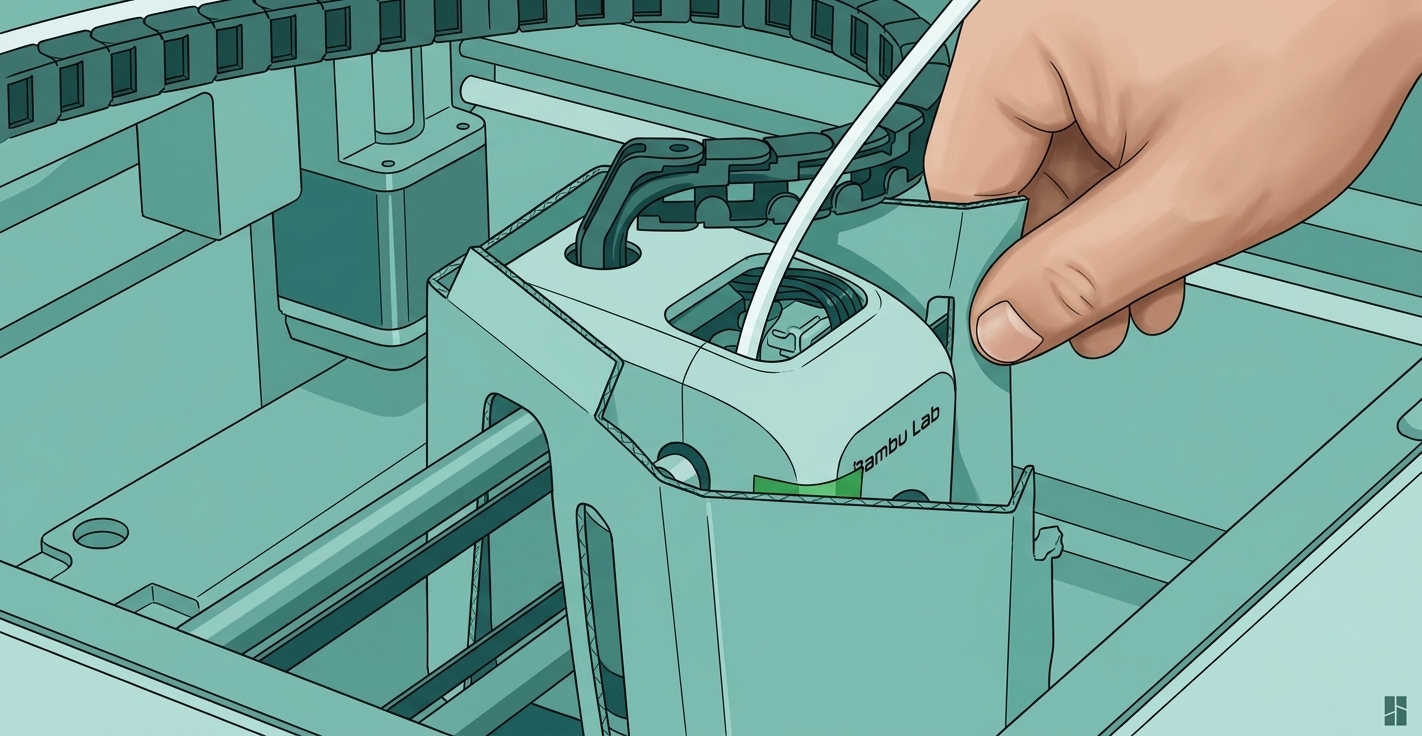

Шаг 7 - Снятие картонной защиты экструдера и пены из бункера для промывки

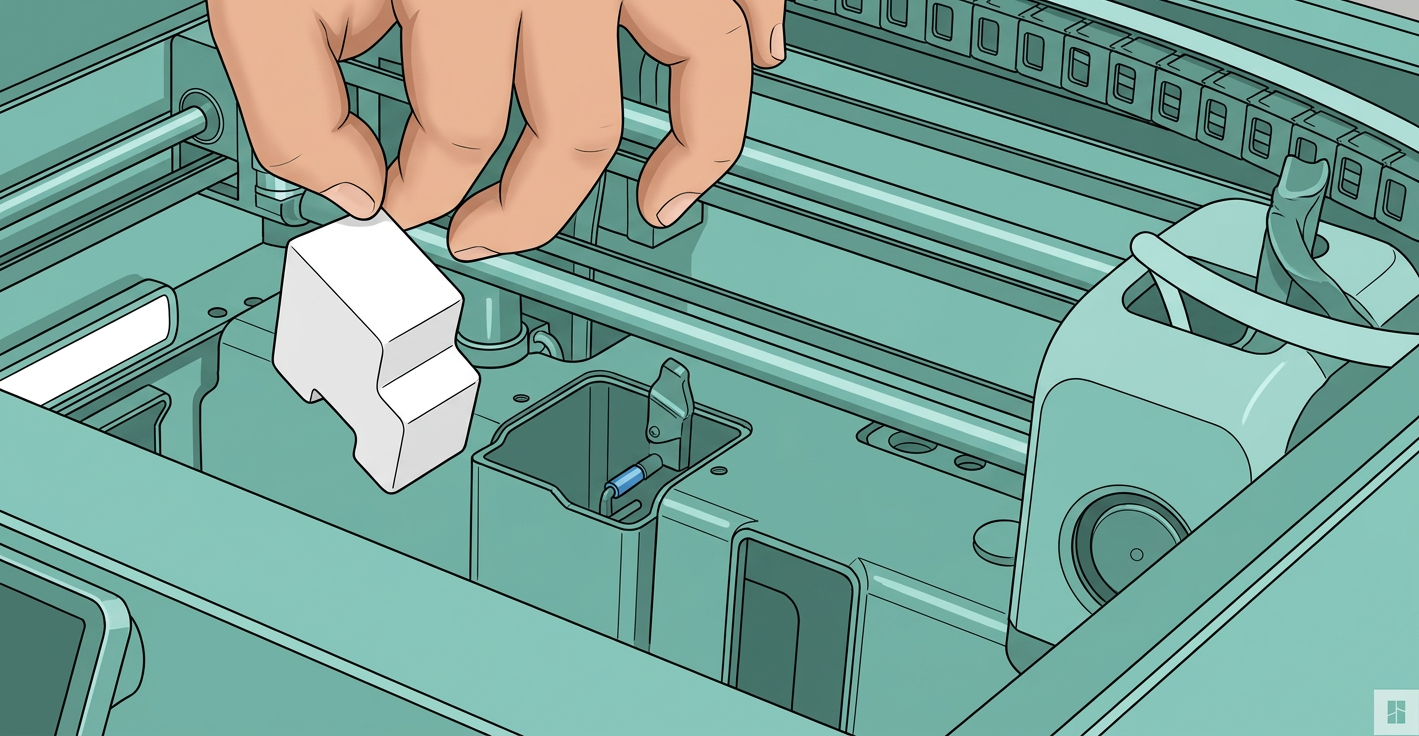

Снимите картонную защиту вокруг экструдера, затем удалите белую пену внутри ведра для промывки.
Примечание: Аккуратно установите головку экструдера в центр.
Шаг 8 - Откручивание винтов стола
Откройте переднюю стеклянную дверцу и открутите три винта, удерживающие стол. Обратите внимание, что на видео винты находятся под принтером, но это было изменено. Эти винты были перемещены для удобного доступа, пожалуйста, найдите три красные стрелки, расположенные внутри принтера, а НЕ под ним, и открутите эти винты.
Шаг 9 - Подключение сенсорного экрана
Аккуратно подключите шлейф к сенсорному экрану. Возможно, вам придется немного подтянуть кабель, делайте это осторожно, чтобы не повредить его. При вставке кабеля старайтесь держать его прямо. Если вам когда-нибудь понадобится его снять, убедитесь, что вы нажимаете на боковые кнопки, чтобы освободить металлические защелки.

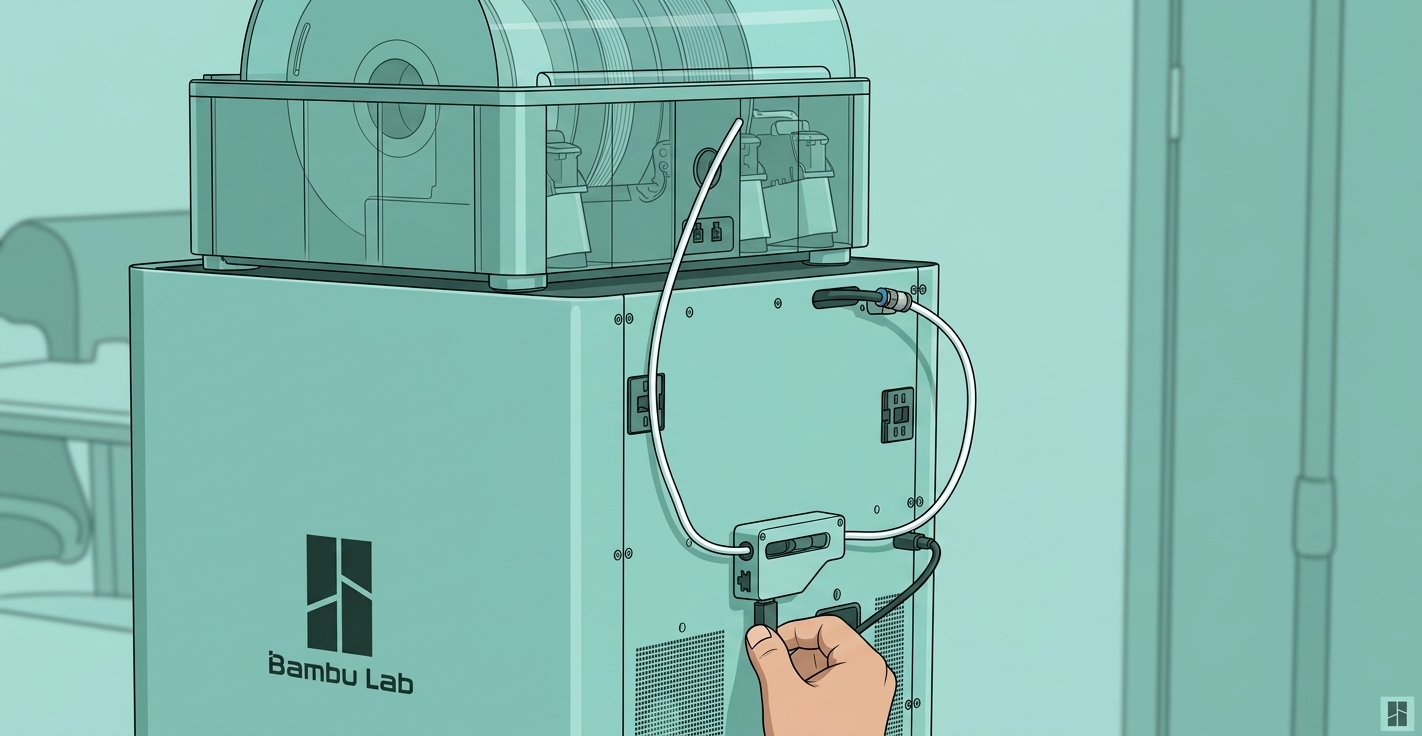

ptfe-tubes-and-cables">Шаг 10 - Подключение трубок PTFE и кабелей
Подключите трубки PTFE и кабели к машине. Затем вы можете включить принтер и начать процесс начальной автоматической калибровки.
Примечание: Пожалуйста, извлеките пакет с силикагелем из запечатанного прозрачного пластикового пакета.
Пожалуйста, следуйте этому руководству.
Шаг 11 - Завершение инициализации
После включения принтера следуйте инструкции на экране, чтобы завершить инициализацию принтера. Пожалуйста, следуйте этому руководству.
Примечание: Не забудьте снять фиксированную пену под горячим столом, что должно быть сделано во время процесса калибровки.
Шаг 12 - Поместите коробку или контейнер для сбора остатков филамента, падающих из желоба
Небольшая коробка, в которой поставляется филамент, является отличным решением до тех пор, пока не будет создана лучшая альтернатива. Обязательно поместите контейнер под прямоугольным отверстием желоба для промывки сзади принтера (пример на P1S показан ниже).
Более постоянное решение может быть напечатано позже путем поиска контейнера для промывки X1 на MakerWorld.
