Перед началом работы обратитесь к руководству по AMS, чтобы ознакомиться с системой. Также заранее прочитайте Примечания к AMS, чтобы узнать о мерах предосторожности.
Как подключить AMS к X1C
Чтобы подключить систему AMS к X1C, выполните следующие шаги:
Также включено видео по сборке, которое поможет вам в процессе.

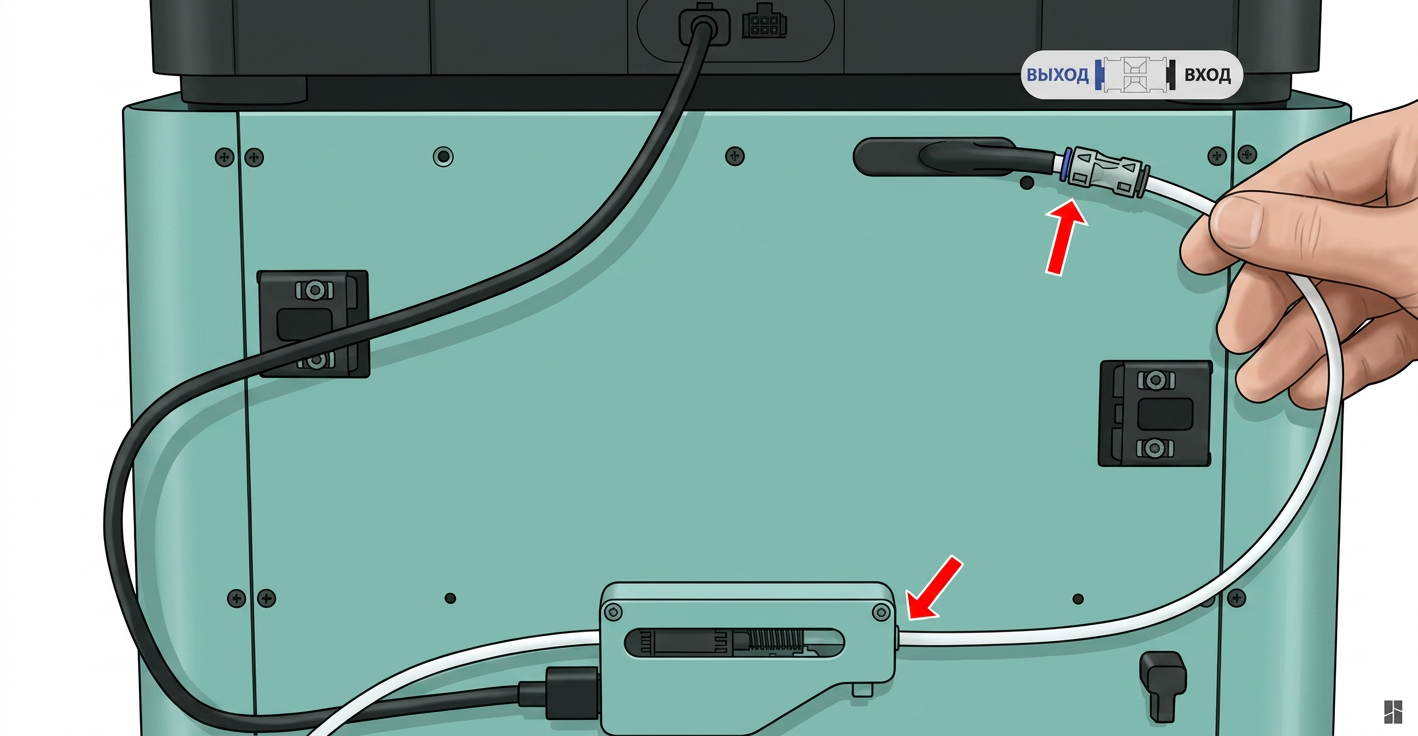

filament-buffer-in-the-back">Шаг 1 - Возьмите трубку PTFE изнутри блока AMS и подключите её от синего соединителя PTFE на принтере к буферу филамента сзади.
Убедитесь, что пружина буфера не заедает.

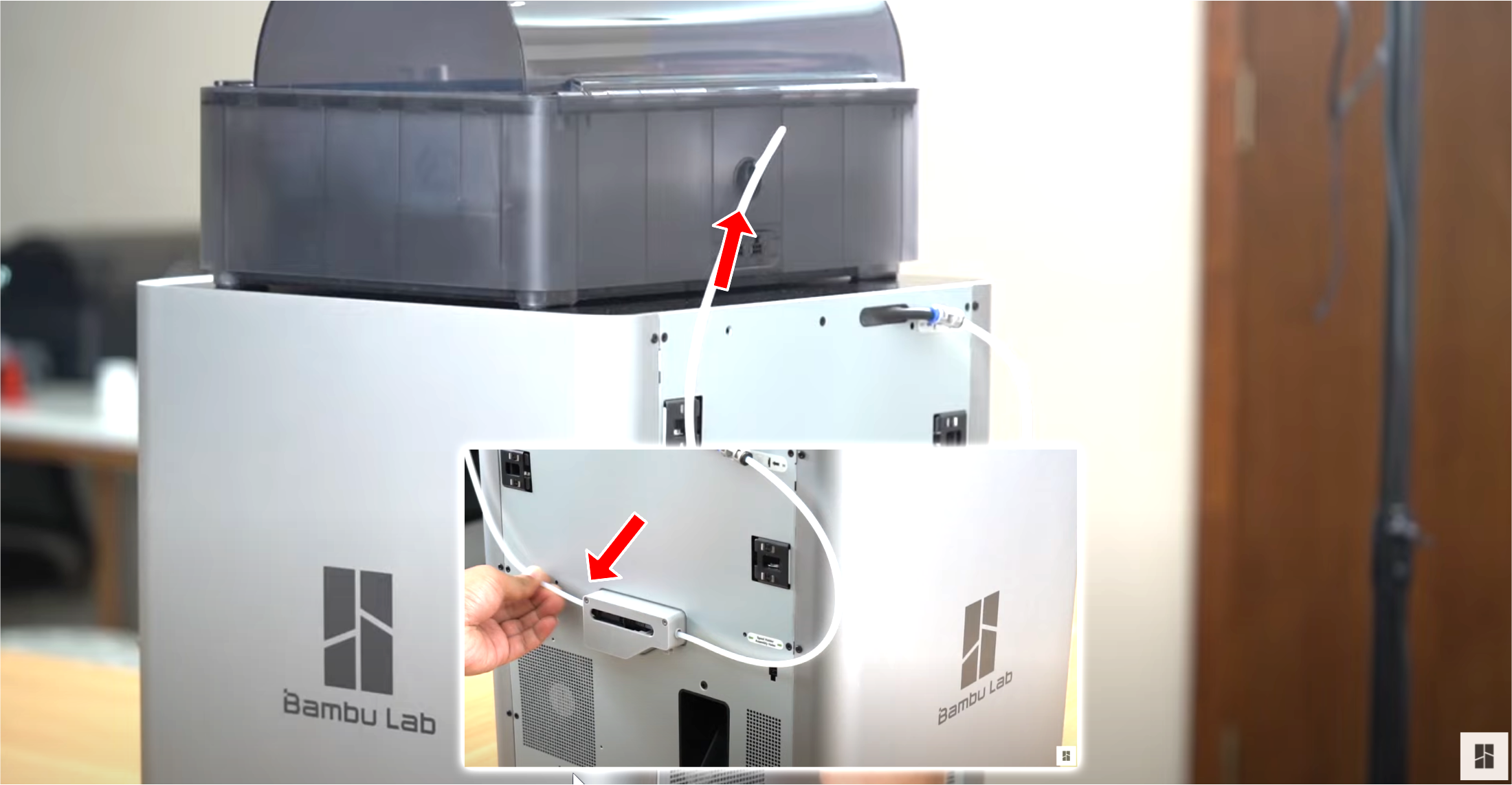

Шаг 2 - Возьмите трубку PTFE, которая уже подключена к блоку AMS, и подключите её к левой стороне буфера филамента.
Шаг 3 - Подключите четырёхконтактный кабель к разъёму, расположенному внизу буфера филамента, затем подключите его к принтеру, как показано ниже.
Примечание: Не вставляйте 4-контактный кабель в неправильном направлении. Если вы используете кабель с L-образным штекером, обратите внимание на текстовые подсказки на нём. Если вы вставите 4-контактный кабель в неправильном направлении, это может привести к перегоранию принтера и основной платы AMS.
ams-hub_4p_dir.png"/>

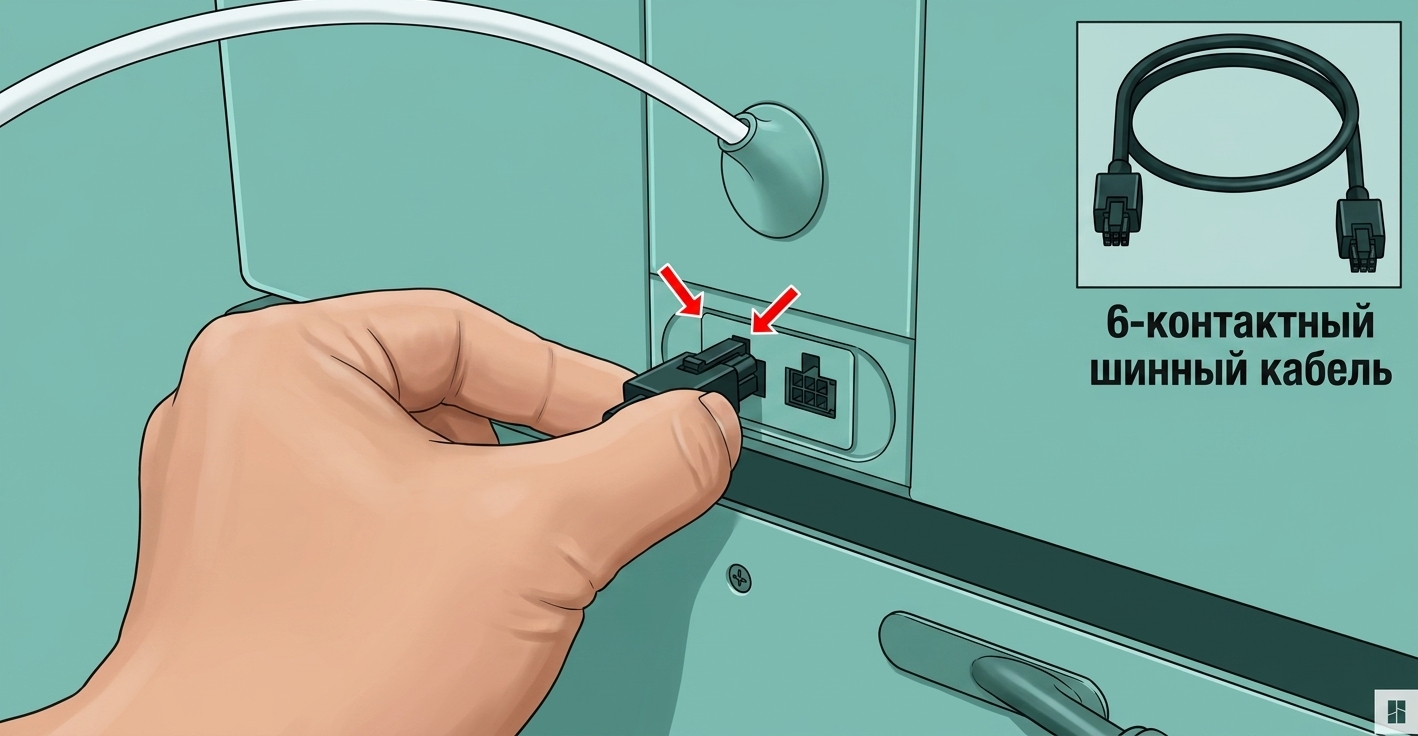

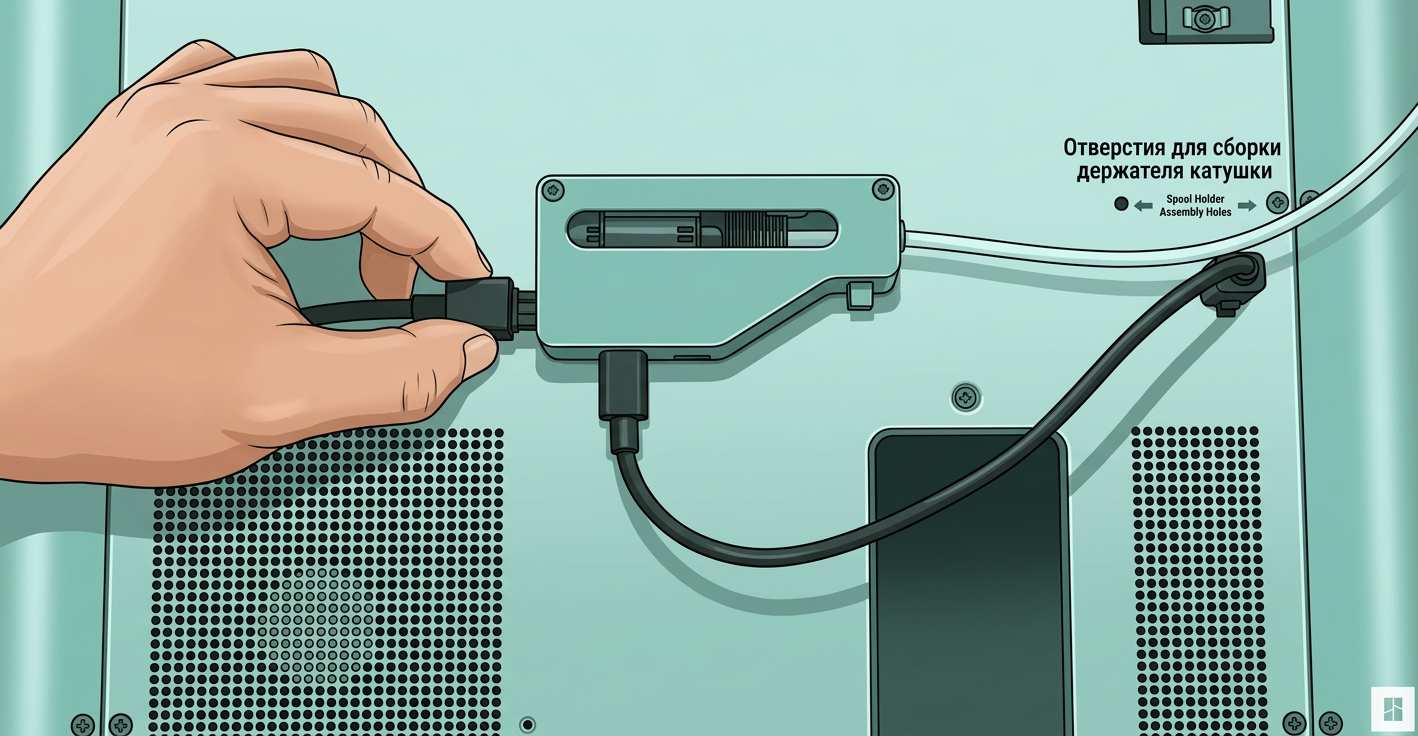

Шаг 4 - Подключите шестиконтактный кабель к первому разъёму на AMS, а другую сторону подключите к разъёму, расположенному на левой стороне буфера филамента.

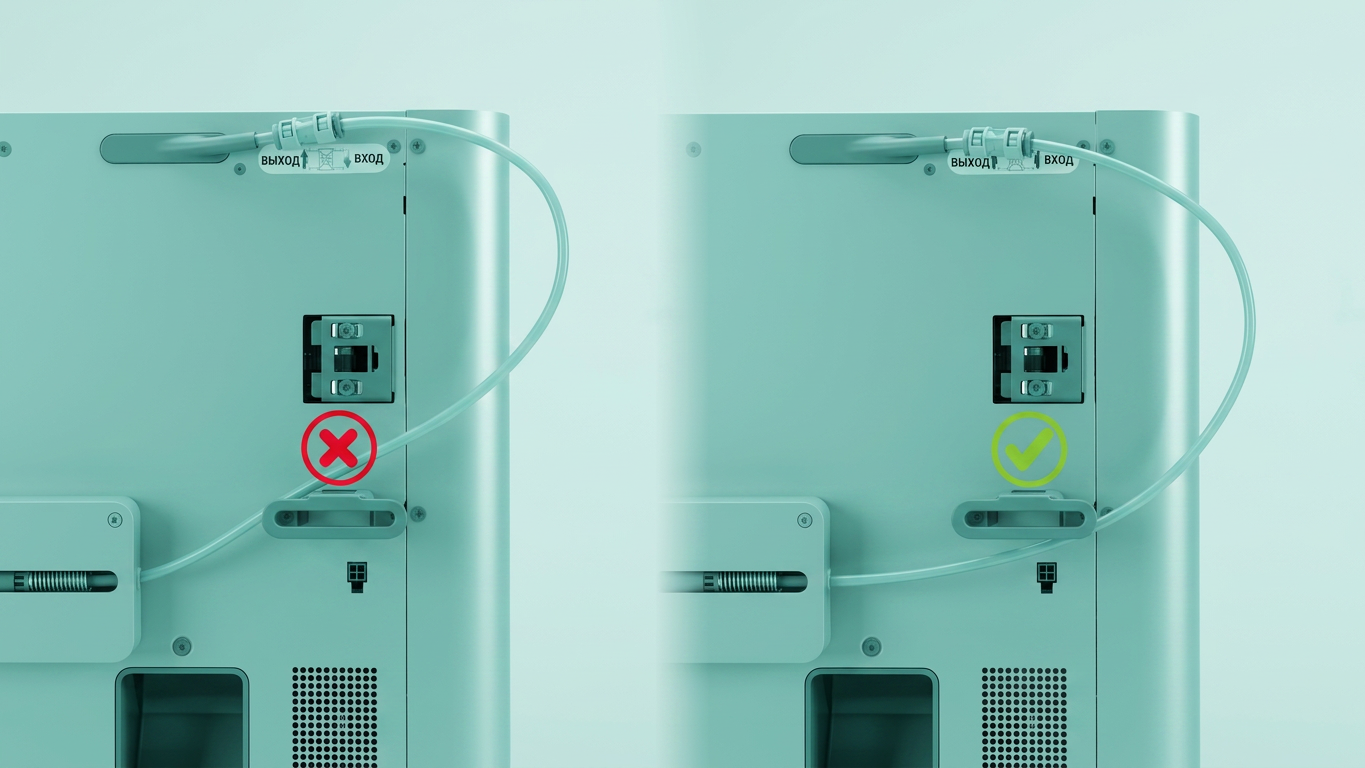

Если установлен держатель катушки, поместите трубку PTFE под держателем, чтобы уменьшить сопротивление при загрузке/выгрузке
Вот и всё! Теперь вы можете перейти в меню принтера и начать загрузку филамента.
