Мы представим основные компоненты AMS (Автоматизированной системы подачи материала), чтобы вы могли получить общее представление об AMS и принципе её работы. Кроме того, при использовании AMS обратите внимание, что температура окружающей среды должна поддерживаться в диапазоне 10-30 ℃, а влажность — менее 85%.

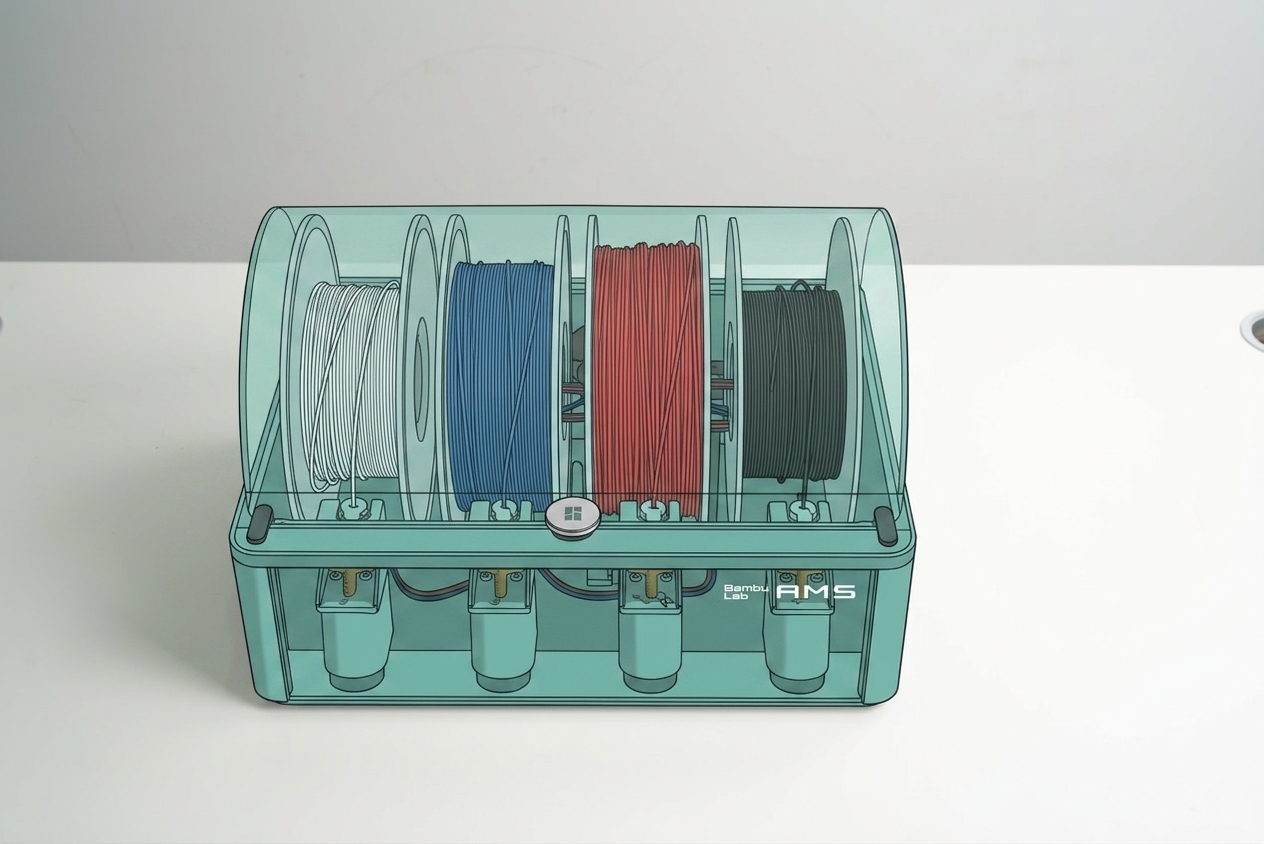

Как работает AMS?

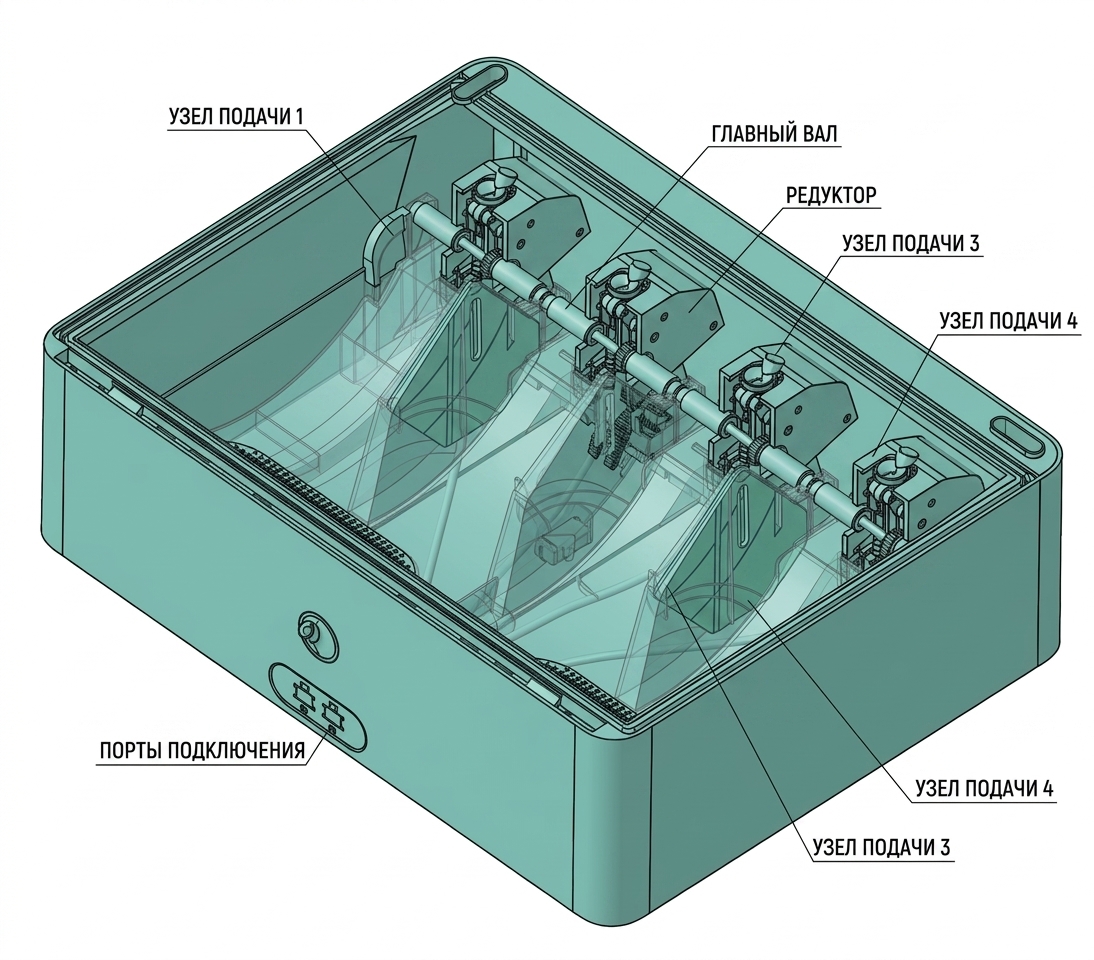

AMS состоит из трех основных частей: набора из четырех слотов для филамента, хаба для филаментов и буфера для филамента. Каждый слот для филамента имеет свой собственный двигатель для активного продвижения филамента вперед или намотки его обратно на катушку. Хаб для филаментов объединяет четыре пути филамента в один и придает филаменту второе усилие привода с помощью бесщеточного двигателя. Буфер для филамента расположен сзади принтера, он соединяет AMS с экструдером инструментальной головки, чтобы обеспечить натяжение филамента в заданном диапазоне, чтобы экструдер инструментальной головки мог работать легко и точно. Всего в путь филамента интегрировано 10 датчиков, тщательно контролирующих и регулирующих положение, скорость и натяжение филамента.

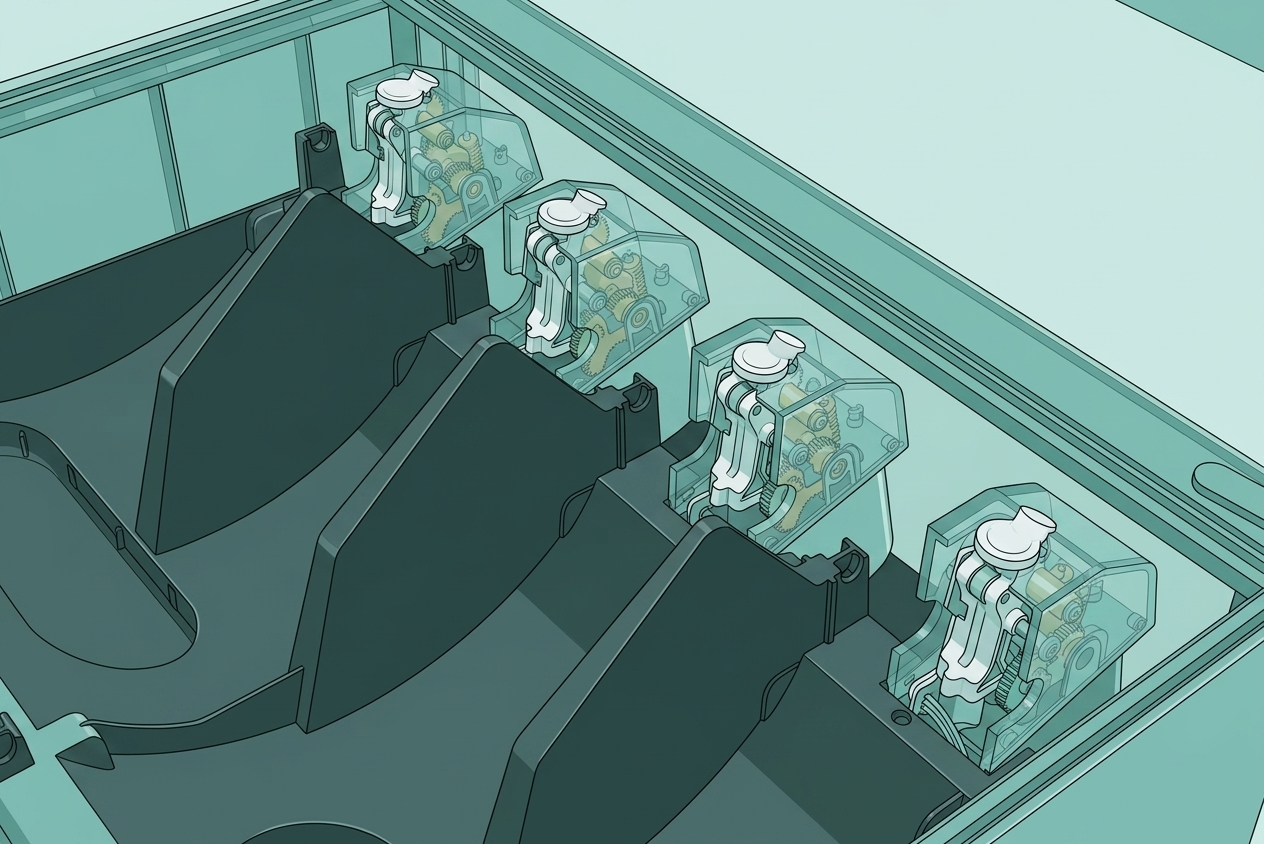

Слот для филамента

У AMS 4 слота для филамента, каждый слот имеет свой собственный двигатель и шестерни для активного продвижения филамента вперед или намотки его обратно на катушку. Каждый слот для филамента также имеет датчик для обнаружения филамента; когда филамент вставляется, он автоматически подтягивается. В процессе этого он подтягивает филамент так же, как экструдер. Когда нужно намотать филамент обратно, он также вращает катушку для намотки филамента.

Хаб филаментов

Хаб филаментов расположен внизу AMS, он состоит из четырех датчиков Холла, одного магнитного вращательного энкодера и одного бесщеточного двигателя. Он объединяет четыре пути филамента в один. Датчик Холла определяет, когда филамент достиг определенного места, что, в свою очередь, активирует бесщеточный двигатель для придания филаменту второго этапа усилия привода.

filament-buffer">Буфер филамента

Буфер филамента расположен сзади принтера, подключен как к AMS, так и к экструдеру инструментальной головки. Он имеет салазки, пружину и датчик Холла. Когда AMS подает филамент в экструдер инструментальной головки, салазки двигаются вперед из-за давления филамента. Датчик Холла может затем обнаружить смещение и положение салазок и передать этот сигнал обратно в AMS и принтер. Контролируя скорость подачи AMS, мы можем убедиться, что натяжение филамента находится в заданном диапазоне, чтобы экструдер инструментальной головки мог работать легко и точно, без добавления слишком большого или слишком малого натяжения.

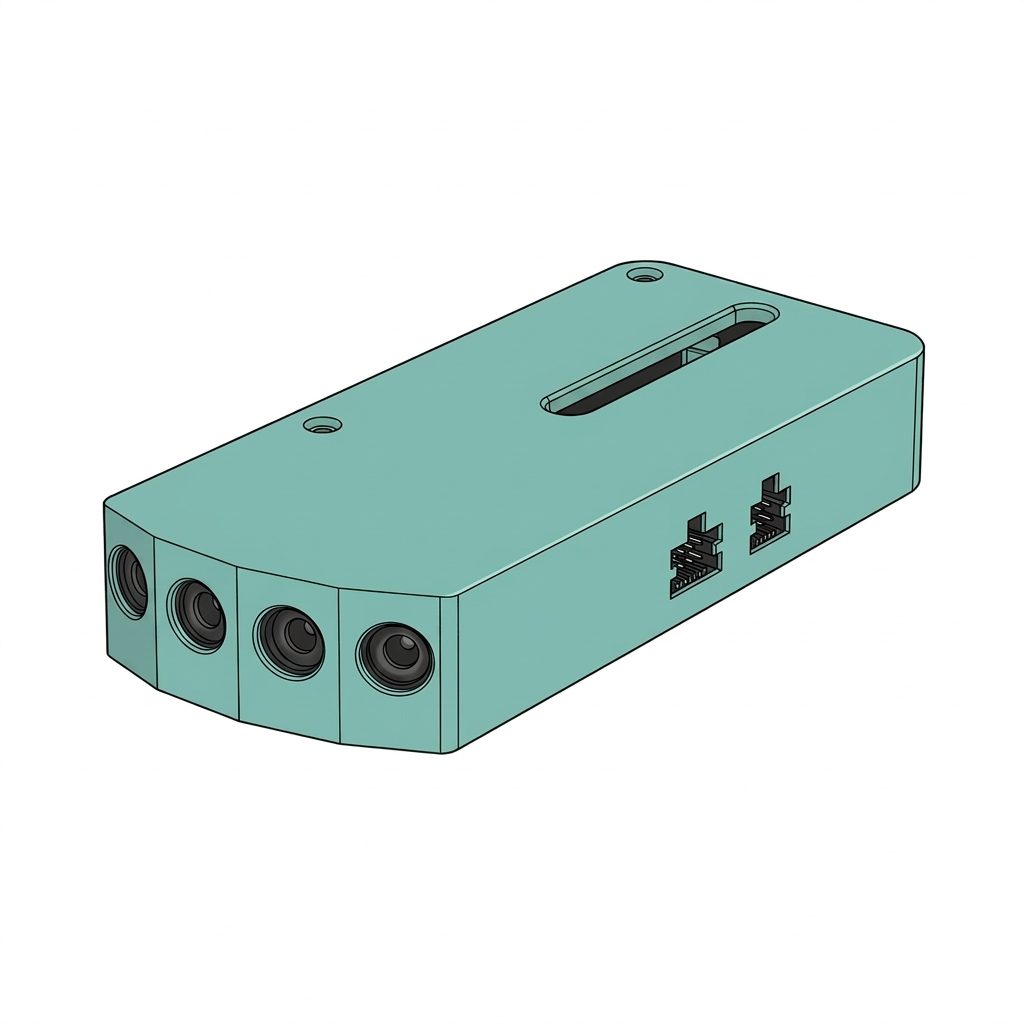

ams-hub">Хаб AMS

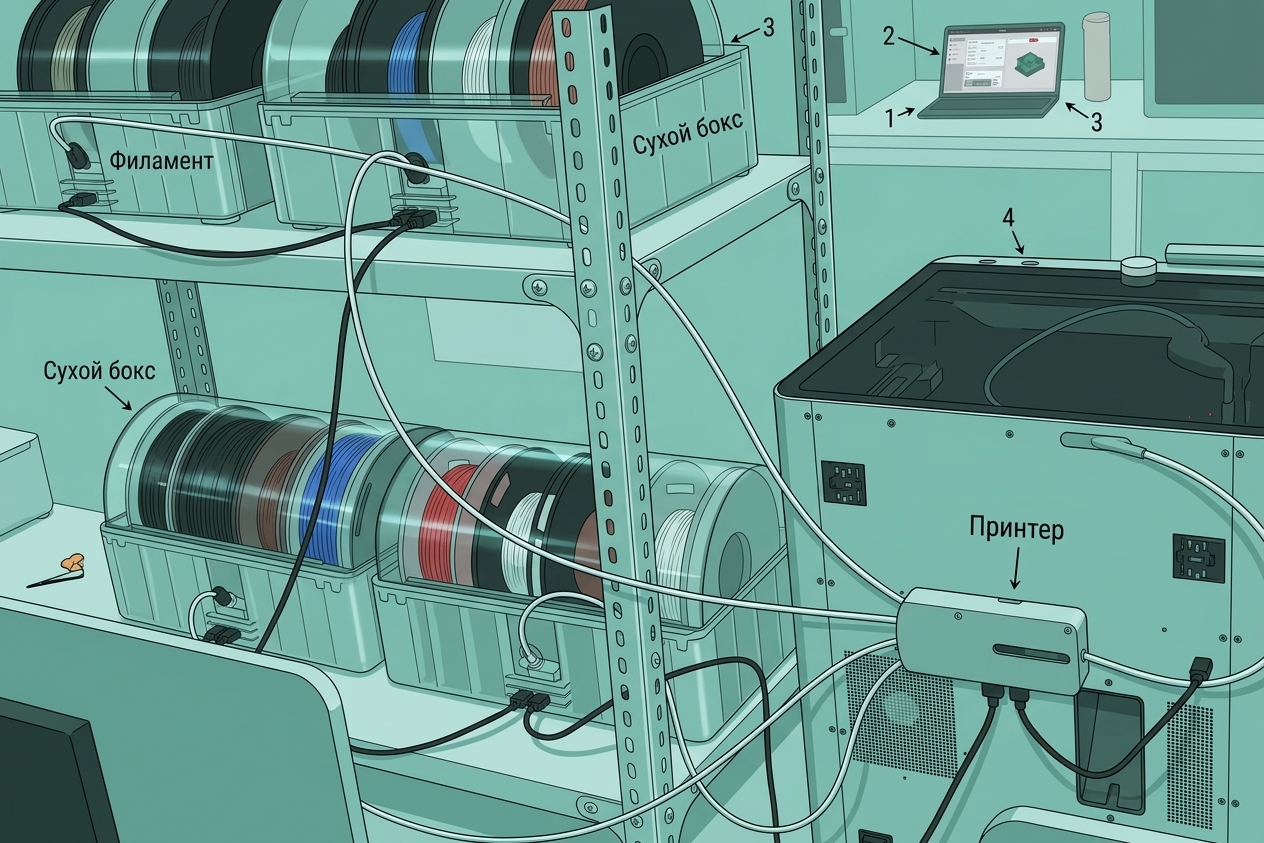

Хаб AMS заменяет буфер филамента. Он позволяет пользователю подключить четыре блока AMS, которые, в свою очередь, могут подавать 16 различных катушек филамента в принтер. Хаб AMS состоит из модуля выбора филамента и буферного модуля. Модуль выбора филамента имеет четыре входа для подключения к четырем отдельным блокам AMS. Каждый слот имеет датчик Холла для обнаружения филамента. Функция буферного модуля такая же, как у стандартного буфера филамента, у него есть салазки, пружина и датчик Холла, чтобы убедиться, что натяжение филаментов находится в заданном диапазоне.

Система RFID

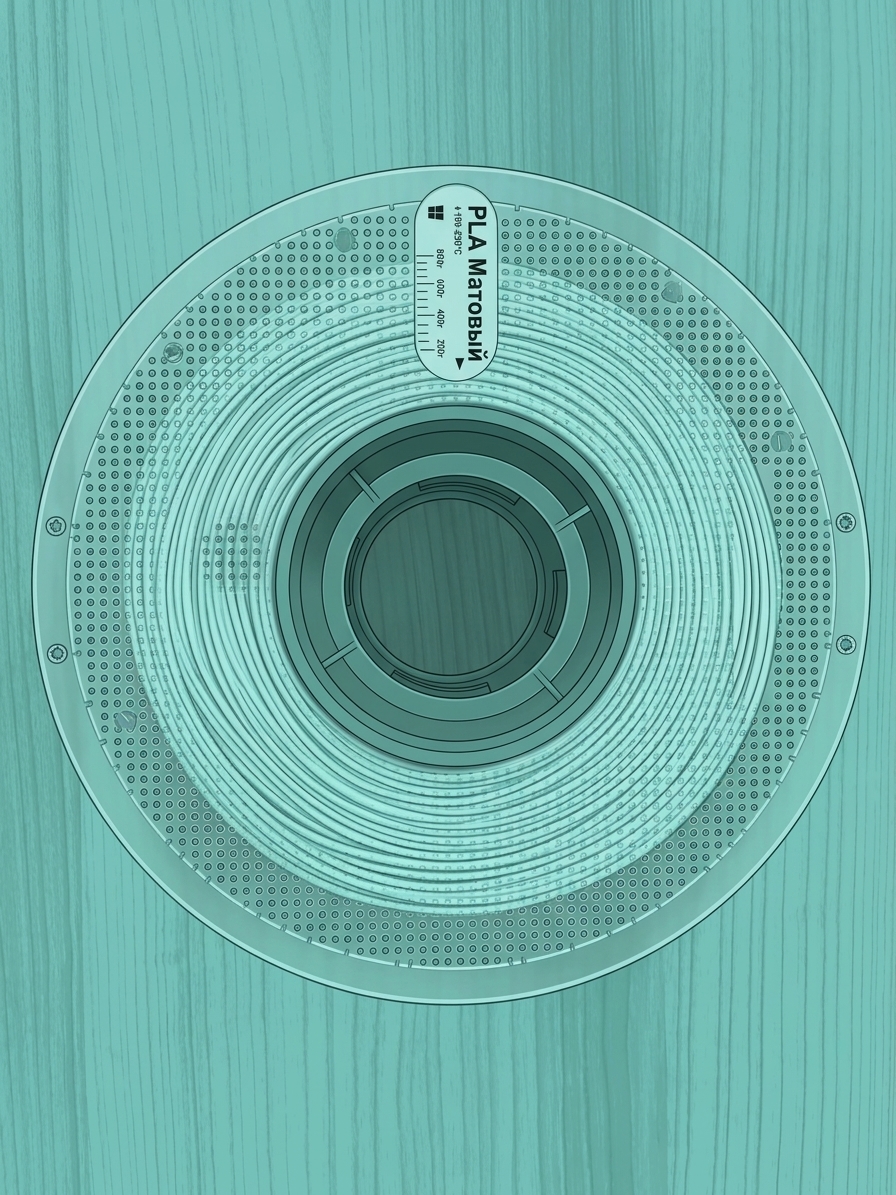

Система RFID может автоматически идентифицировать RFID-метку на катушках филамента Bambulab, после чего синхронизировать информацию о филаменте с слайсером Bambulab (Bambu Studio).

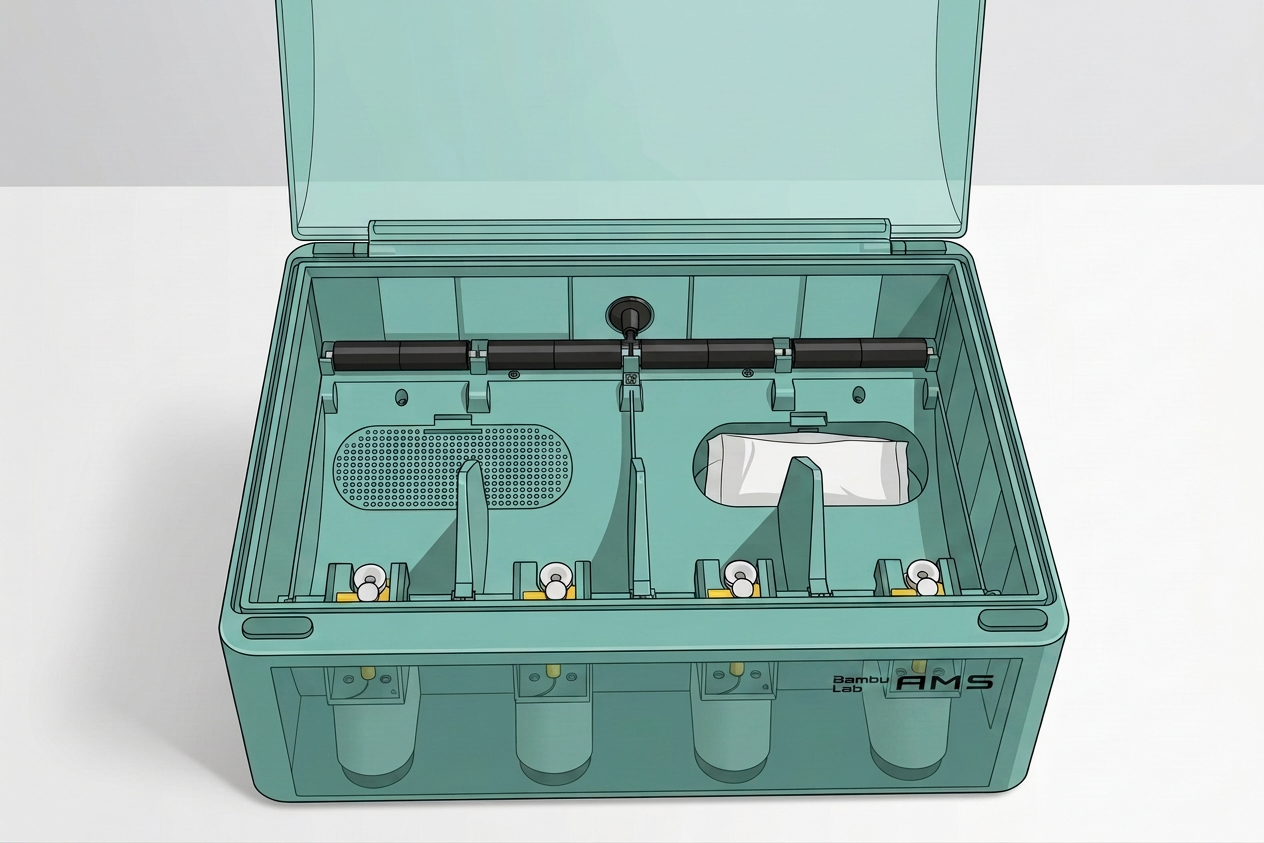

Система защиты от влаги

Система защиты от влаги состоит из датчика влажности, двух пакетов с силикагелем и силиконовых резиновых уплотнительных колец. Силикагель может поглощать влагу, чтобы воздух в AMS оставался сухим. Силиконовые резиновые уплотнительные кольца установлены, чтобы убедиться, что AMS остается герметичным, чтобы избежать порчи ваших гигроскопичных филаментов. Когда влажность воздуха превышает стандартный предустановленный в AMS, датчик влажности [в разработке] обнаружит это и напомнит пользователю заменить пакеты с силикагелем.

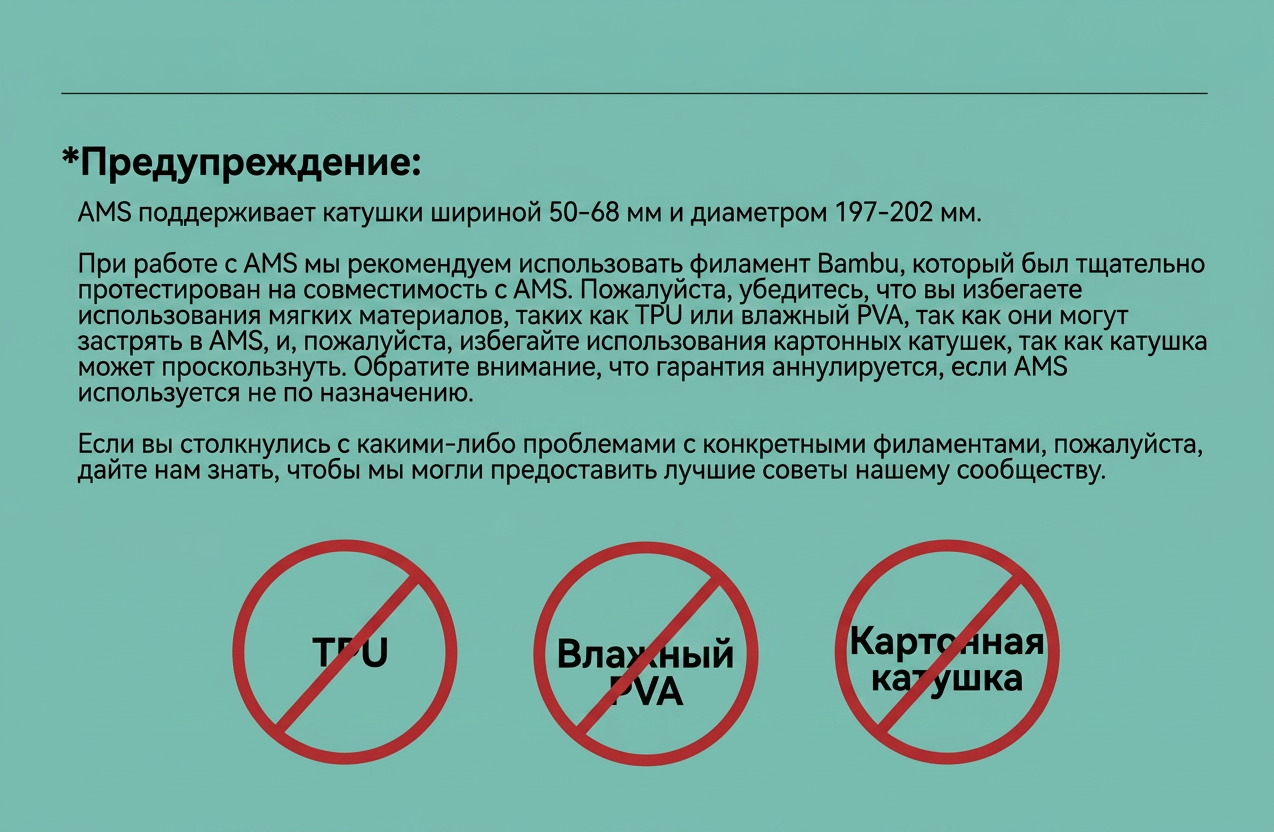

Предупреждения
