Силиконовый чехол
Что такое силиконовый чехол для хотэнда?
Силиконовый чехол — это чёрная оболочка, которая помогает поддерживать стабильность температуры сопла за счёт теплоизоляции хотэнда. Ниже показано, как выглядит силиконовый чехол на различных версиях 3D-принтеров.

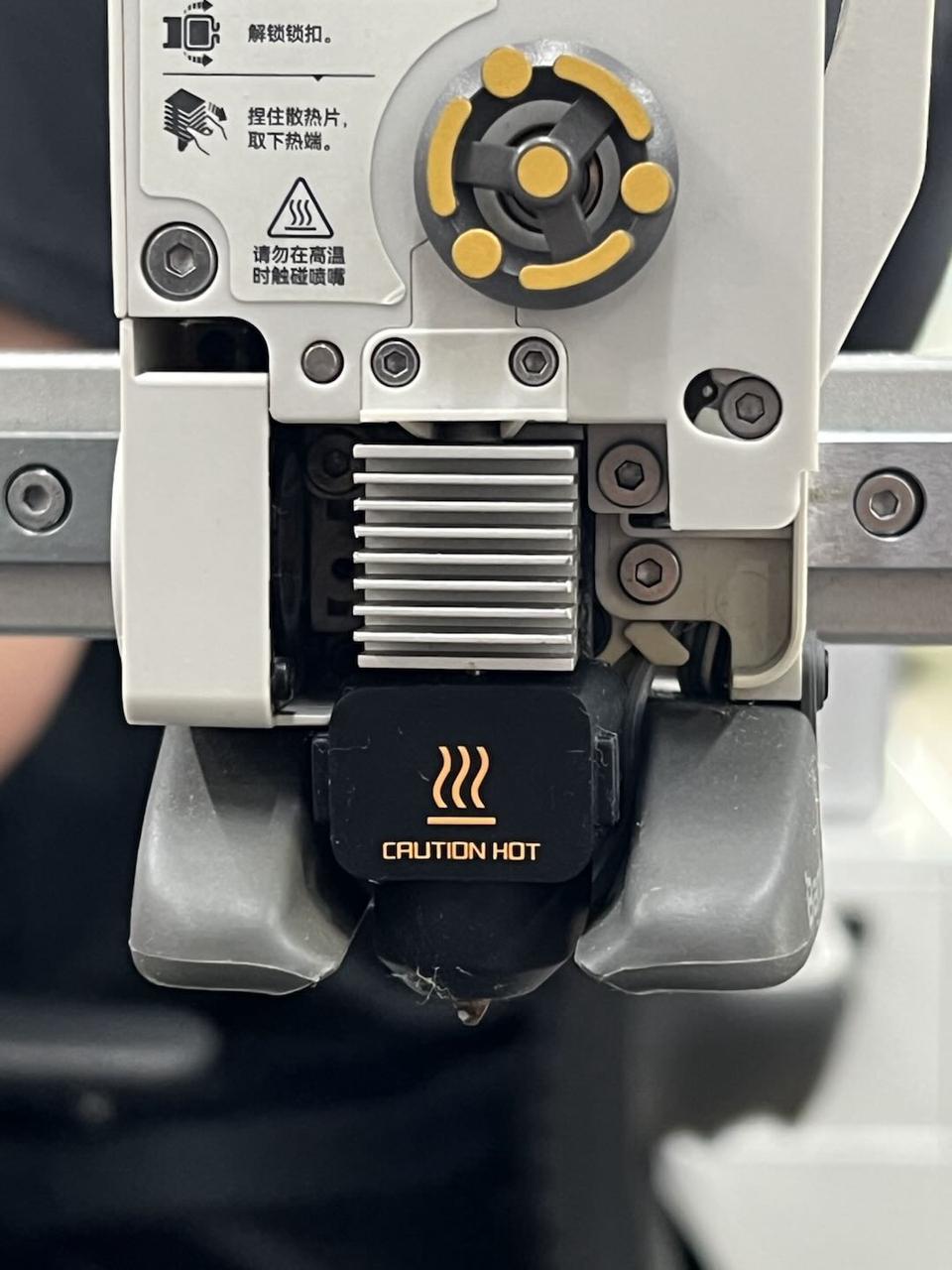

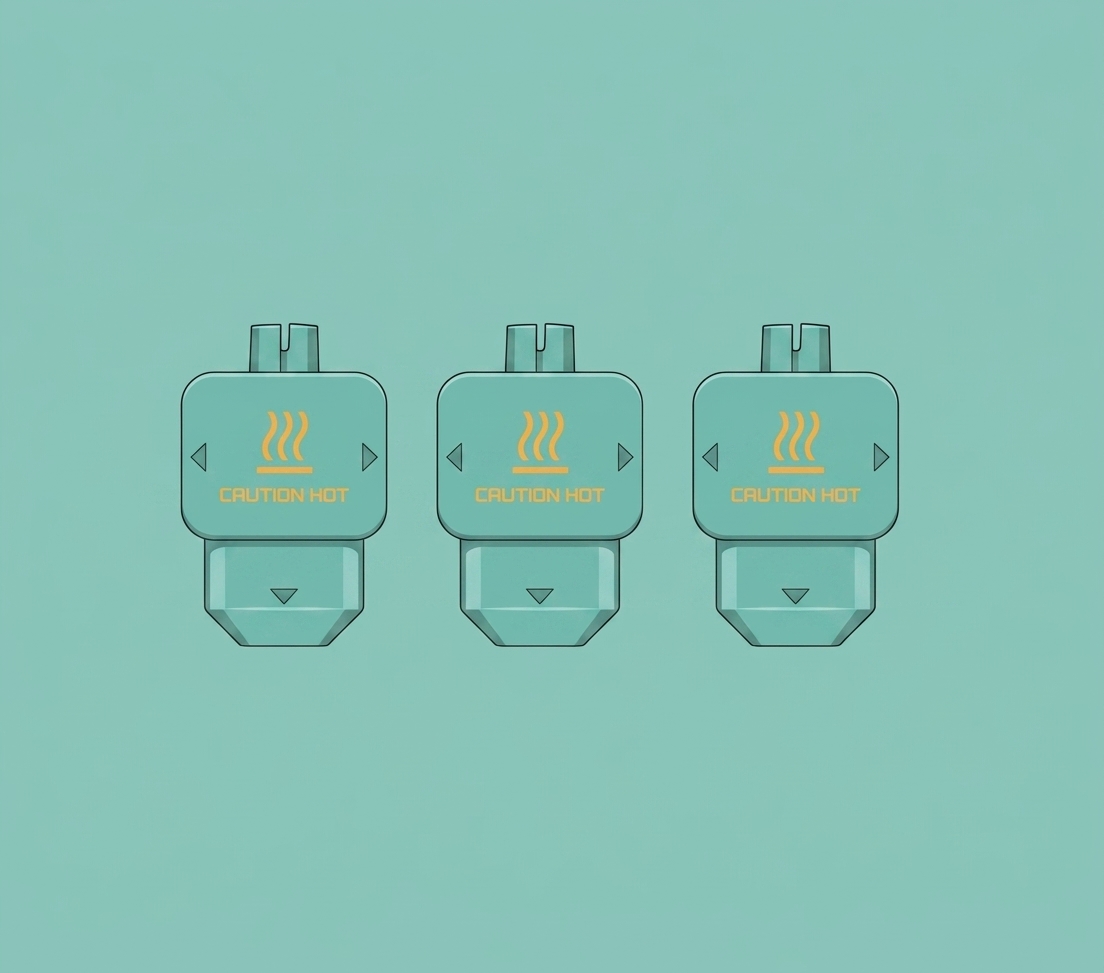

Силиконовый чехол для A1/A1 Mini
Силиконовый чехол для серии H2
Силиконовый чехол для P2S / X2D
Силиконовый чехол для серии X1/P1
Возможные ошибки и признаки неисправности, которые могут возникнуть при отсутствии или повреждении силиконового чехла
- Ошибка HMS:Нарушение контроля температуры сопла.
- Колебания температуры (нестабильная температура):Например, установленная температура может не соответствовать измеренной и колебаться непредсказуемо.
Когда следует заменить силиконовый чехол хотэнда?
Замените силиконовый чехол хотэнда, если наблюдаются следующие признаки:
1. Трещины или повреждения
Если на силиконовом чехле видны трещины или разрывы, его следует немедленно заменить. Любое отверстие может нарушить теплоизоляционные свойства хотэнда, привести к потере тепла и нестабильной температуре печати.
2. Ослабление или отслоение
Силиконовый чехол должен плотно облегать хотэнд. Если он ослаб или легко снимается, он не может эффективно защитить сопло и нагревательный блок. Холодный воздух из окружающей среды может вызвать колебания температуры и помешать функциям протирки сопла или калибровки принтера.
3. Деформация из-за длительного воздействия высоких температур
Длительное воздействие высоких температур может привести к растяжению или деформации силиконового чехла, что помешает ему плотно прилегать или полностью закрывать хотэнд. Если наблюдается деформация, необходима замена.
4. Частое накопление филамента на нагревательном блоке
Если вы заметили частые остатки или накопление филамента вокруг хотэнда, это может указывать на неисправность силиконового чехла. Повреждённый чехол не может эффективно блокировать вытекание или втянутый филамент, что может привести к засорению и другим проблемам.
5. Изменение цвета или хрупкость
Длительное воздействие высоких температур может привести к старению силикона, изменению его цвета или появлению хрупкости. Если появляются любые из этих признаков, чехол близок к выходу из строя и его следует заменить как можно скорее.
6. Трение о подвижные части (например, скребок сопла)
Если чехол соприкасается с другими частями 3D-принтера, он может порваться или сместиться. Постоянное трение может вызвать физический износ или смещение, обнажая сопло или нагревательный блок и влияя на удержание и распределение тепла. Рекомендуется проверять силиконовый чехол после очистки.
Необходимые инструменты и материалы
Новый силиконовый чехол для хотэнда:
- Серия A1
- H2D
- Серия X1/P1
Предупреждение о безопасности и состояние машины перед началом работы
ВНИМАНИЕ!
Крайне важноотключить принтер перед выполнением любых работ по техническому обслуживаниюна принтере и его электронике, включая провода инструментальной головки, так как оставление принтера включённым во время выполнения таких задач может вызвать короткое замыкание, что приведёт к дополнительному повреждению электроники и созданию опасной ситуации.
При выполнении обслуживания или устранении неполадок на принтере вам может потребоваться разобрать некоторые части, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер включён.Это может повредить электронику принтера и привести к дальнейшим повреждениям.
Поэтому необходимовыключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит любые короткие замыкания или повреждение электроники принтера. Таким образом, вы сможете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.
Если у вас возникнут какие-либо вопросы или опасения по поводу следования этому руководству, откройте новый тикет на нашей странице поддержки и мы сделаем всё возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Руководство по эксплуатации
Принтеры серии A1
Шаг 1 – Отключите питание и дайте соплу остыть
- Выключите принтер.
- Дождитесь полного остывания сопла.

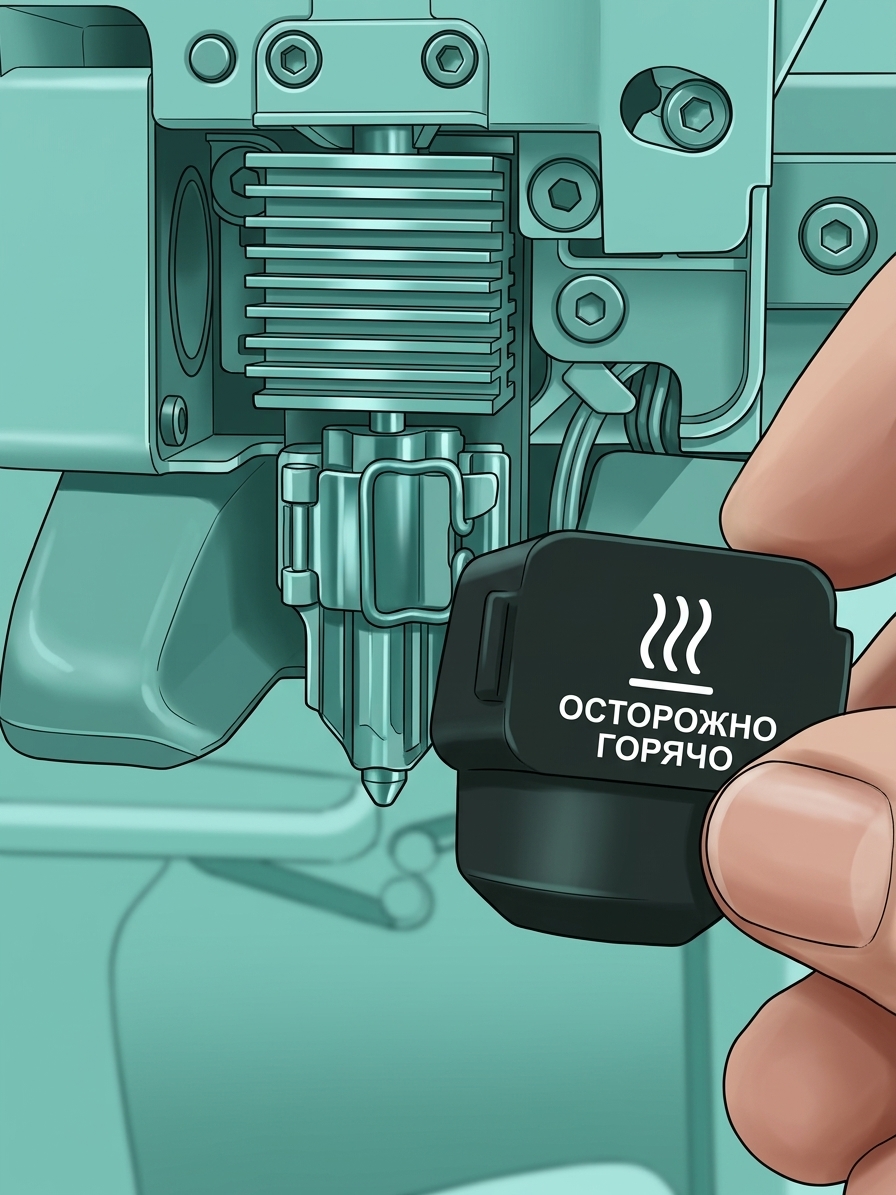

Шаг 2 – Снимите старый силиконовый чехол
После остывания сопла аккуратно снимите силиконовый чехол.
(Если требуется очистка сопла, вы можете сделать это на этом шаге.)
Очистка и обслуживание хотэнда для принтера серии A1 | Bambu Lab Wiki

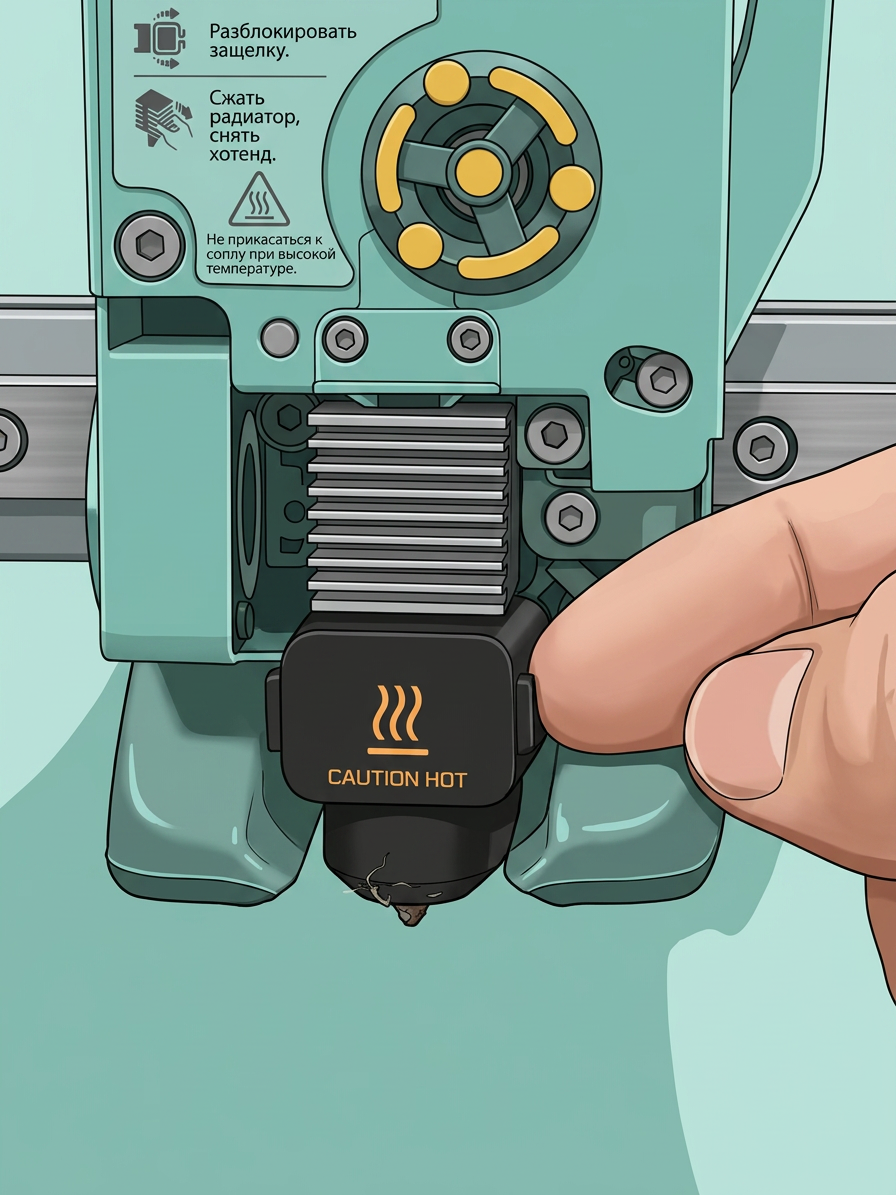

Шаг 3 – Установите новый силиконовый чехол
- Подготовьте новый силиконовый чехол, убедившись, что канавка для провода расположена правильно.
- Выровняйте чехол по соплу и надавите вверх, пока он не сядет плотно.
Принтеры серии X1/P1
Шаг 1 – Отключите 3D-принтер и дайте соплу остыть
- Выключите принтер.
- Дождитесь полного остывания сопла.

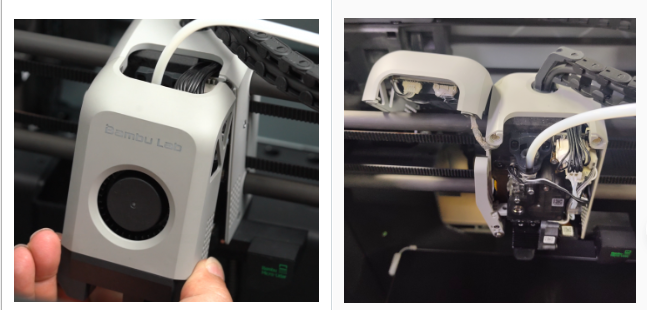

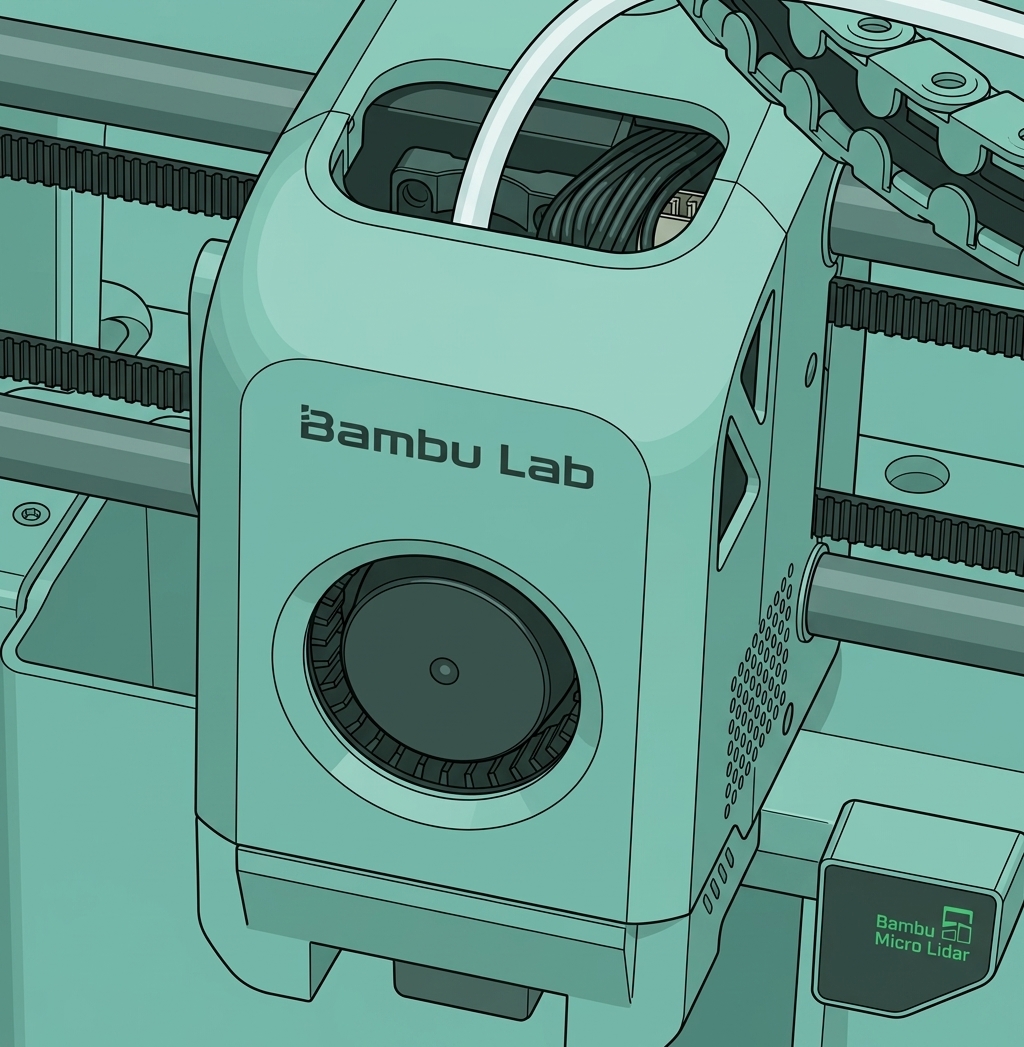

Шаг 2 – Откройте сборку передней крышки
Откройте переднюю крышку и повесьте её на углеродный стержень.

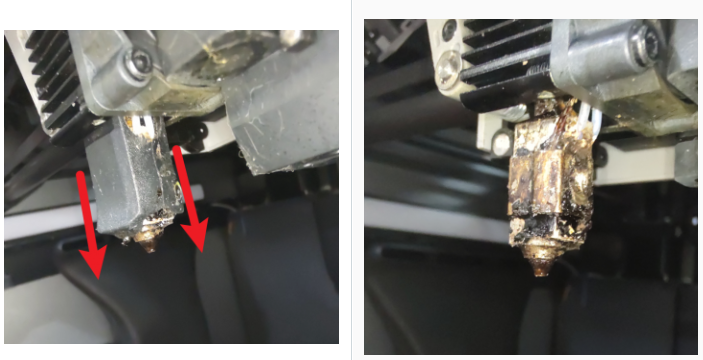

Шаг 3 – Снимите старый силиконовый чехол
- Переместите головку экструдера в удобное положение.
- Потяните силиконовый чехол вниз, чтобы снять его.
(Если вам нужно очистить сопло, вы можете сделать это на этом шаге.)
X1/P1 Засорение сопла/хотэнда | Bambu Lab Wiki

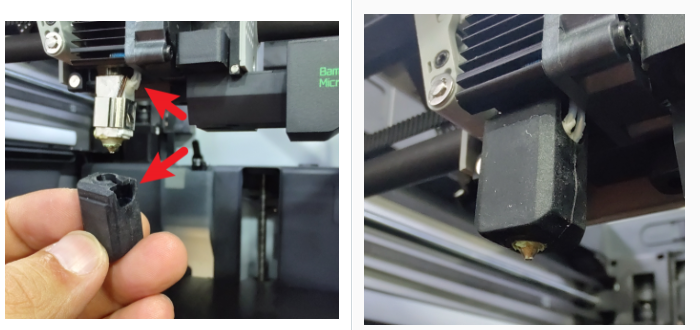

Шаг 4 – Установите новый силиконовый чехол
- Подготовьте новый силиконовый чехол, убедившись, что канавка для провода находится с правильной стороны.
- Выровняйте чехол относительно сопла и надавите вверх, пока он не сядет плотно.
Шаг 5 – Закройте сборку передней крышки
Верните переднюю крышку на место и убедитесь, что все защёлки надёжно зафиксированы.
Как проверить успешную установку
Визуально проверьте, что силиконовый чехол плотно прилегает к соплу без зазоров.
Серия H2
Шаг 1 – Выключите питание и дайте соплу остыть
- Выключите принтер;
- Дождитесь остывания сопла.

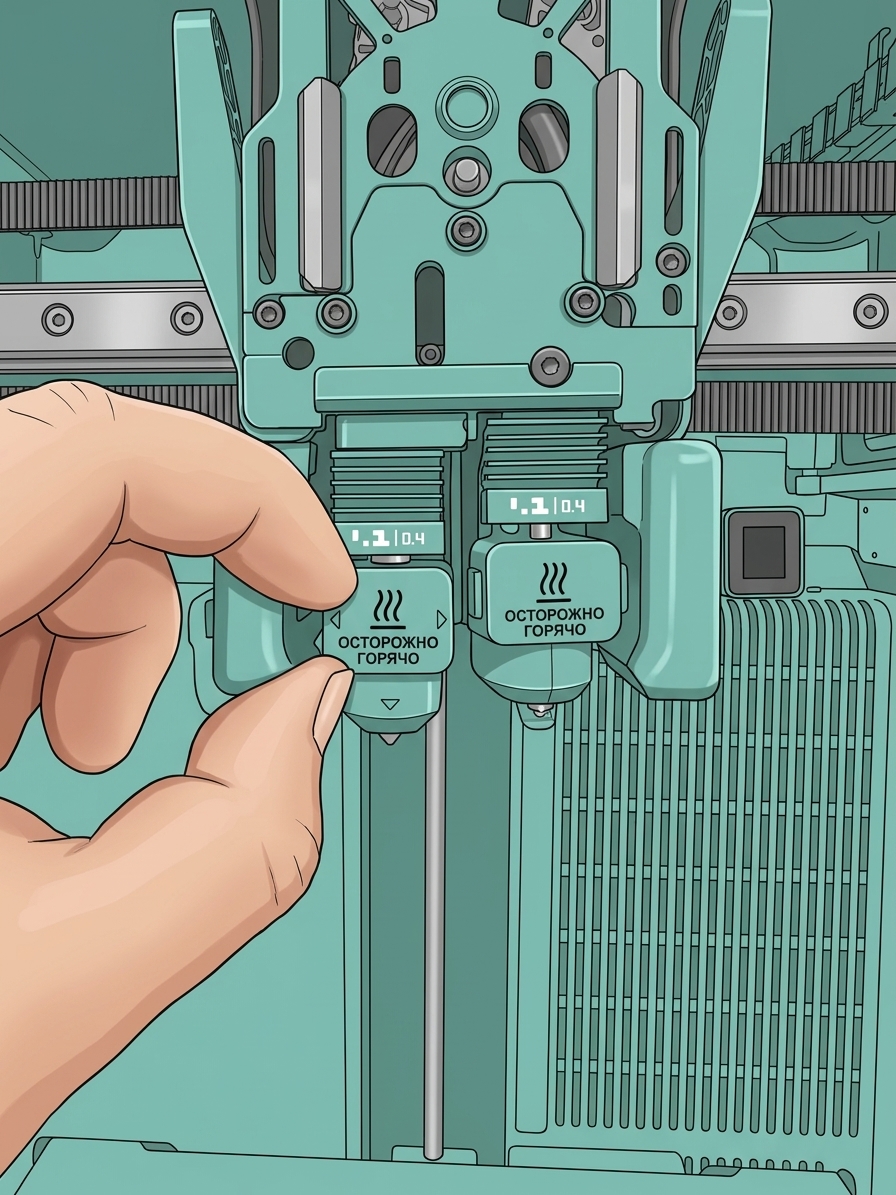

Шаг 2 – Снимите старый силиконовый чехол
- Переместите головку экструдера в удобное положение.
- Потяните вниз и наружу, чтобы снять силиконовый чехол. (Если вам нужно очистить сопло, вы можете сделать это на этом шаге.)
Очистка засора хотэнда H2D | Bambu Lab Wiki
Шаг 3 – Установите новый силиконовый чехол
- Подготовьте новый силиконовый чехол, убедившись, что канавка для провода находится с правильной стороны.
- Выровняйте чехол относительно сопла и надавите вверх, пока он не сядет правильно.
P2S
Шаг 1 – Выключите питание и дайте соплу остыть
- Выключите принтер;
- Дождитесь остывания сопла.
Шаг 2 - Откройте сборку передней крышки головки экструдера
Откройте сборку передней крышки головки экструдера и повесьте её на головку экструдера.
Шаг 3 – Снимите старый силиконовый чехол
- Переместите головку экструдера в удобное положение.
- Потяните вниз и наружу, чтобы снять силиконовый чехол.
Шаг 4 - Установите силиконовый чехол для хотэнда
Установите силиконовый чехол хотэнда на хотэнд снизу вверх.
Шаг 5 - Закройте сборку передней крышки головки экструдера
Сборка передней крышки головки экструдера крепится магнитно – просто закройте её на место.
X2D
Шаг 1. Выключите питание и дайте соплу остыть
- Выключите принтер;
- Дождитесь остывания сопла.

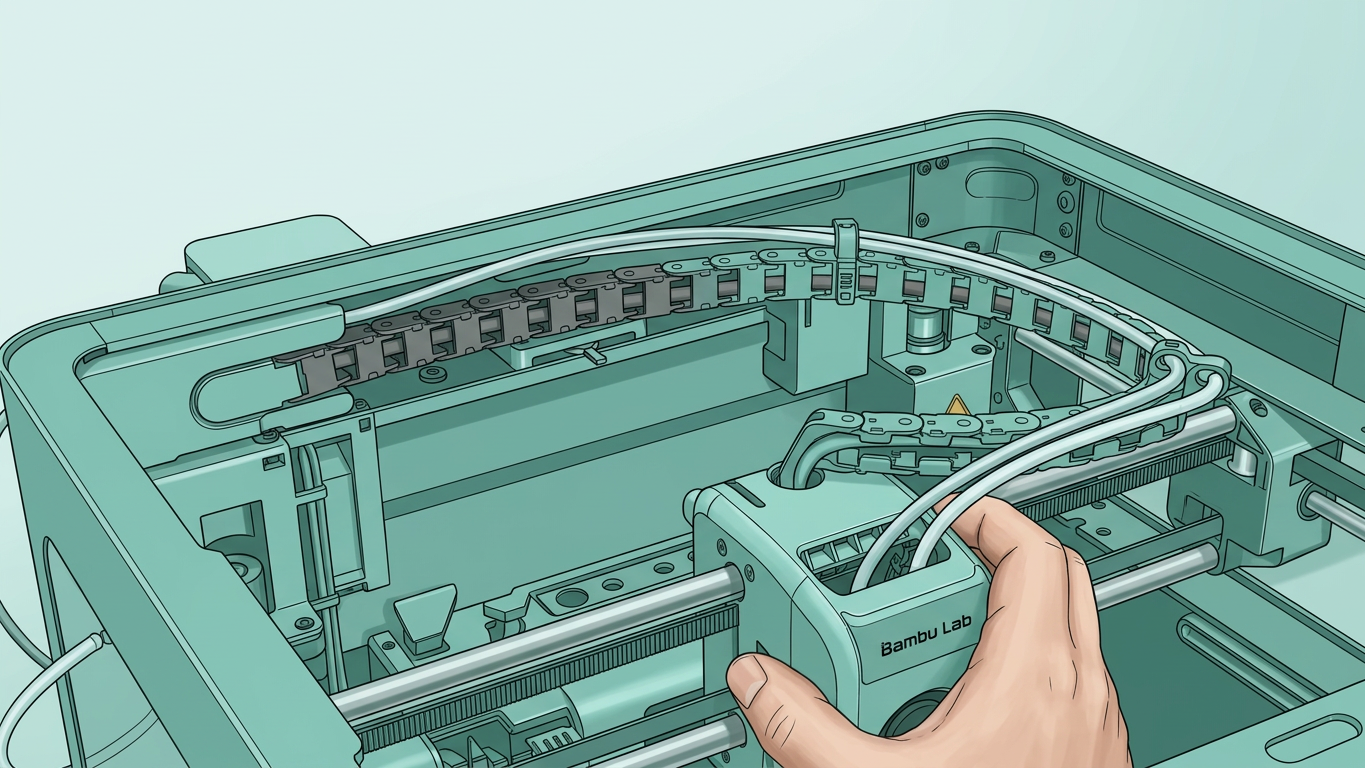

Шаг 2. Нажмите на резак филамента ( для левого или правого сопла )
Затем переместите головку экструдера так, чтобы левый резак филамента ударился об ограничитель резака филамента в задней центральной части.
Шаг 3. Подготовьте правое или левое сопло
В зависимости от того, какое сопло вы заменяете, возможно, потребуется поднять или опустить правое сопло; используйте механизм на задней части головки экструдера, чтобы переместить его вверх или вниз.

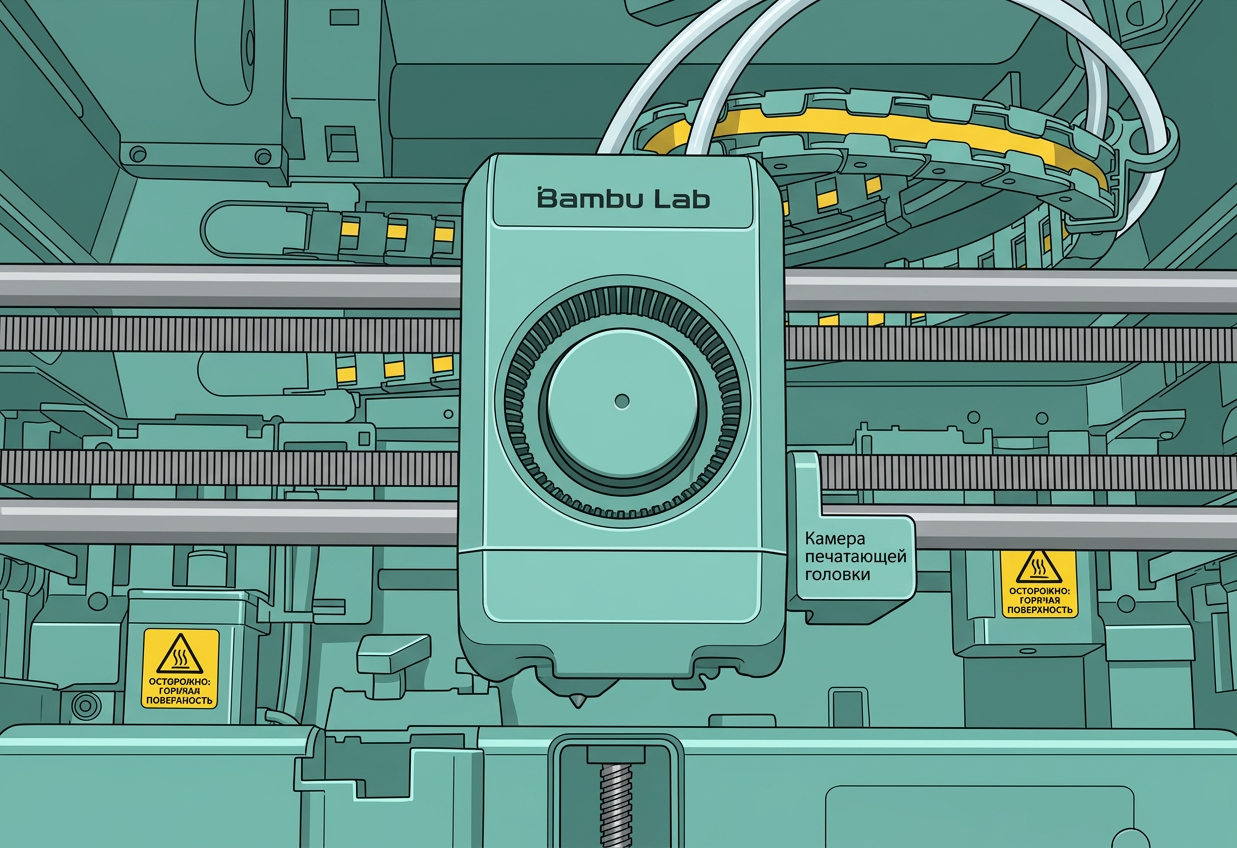

Шаг 4. Снимите переднюю крышку головки экструдера
Возьмитесь за верхнюю часть передней крышки головки экструдера и оттяните её. Аккуратно положите её сверху на ось X.

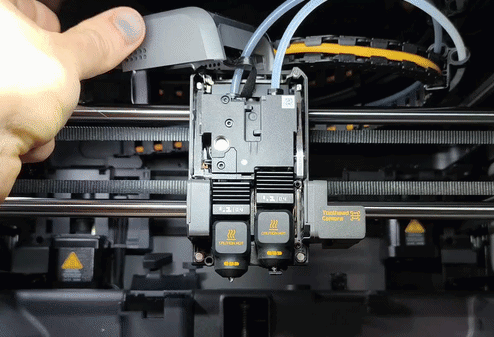

Шаг 5. Снимите силиконовый чехол сопла
Возьмитесь за силиконовый чехол с боков и аккуратно потяните его на себя.

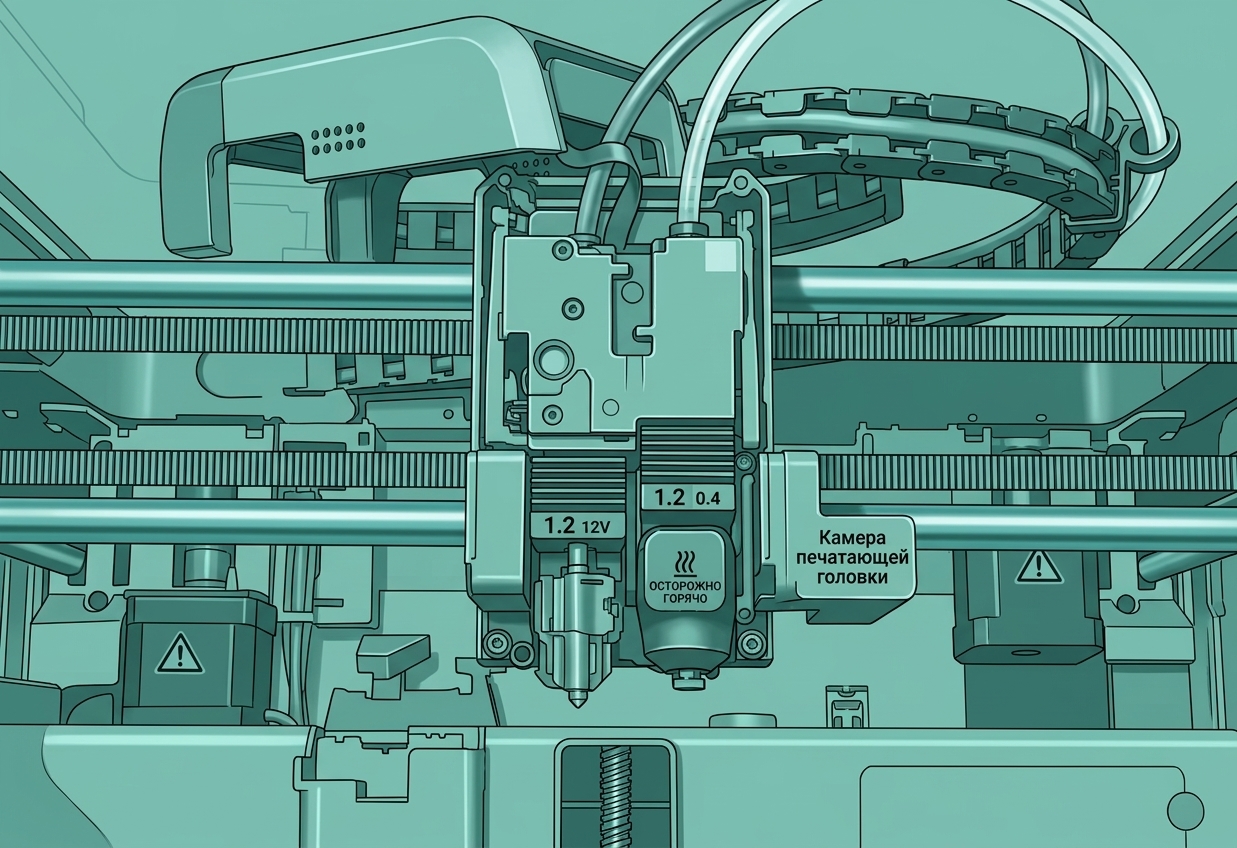

Шаг 6. Снимите сопло
Затем разблокируйте зажим хотэнда, сдвинув его вправо. Затем переместите защёлку с противоположной стороны влево, как показано на изображении. После того как обе защёлки будут освобождены, снимите сопло, аккуратно потянув его вперёд.

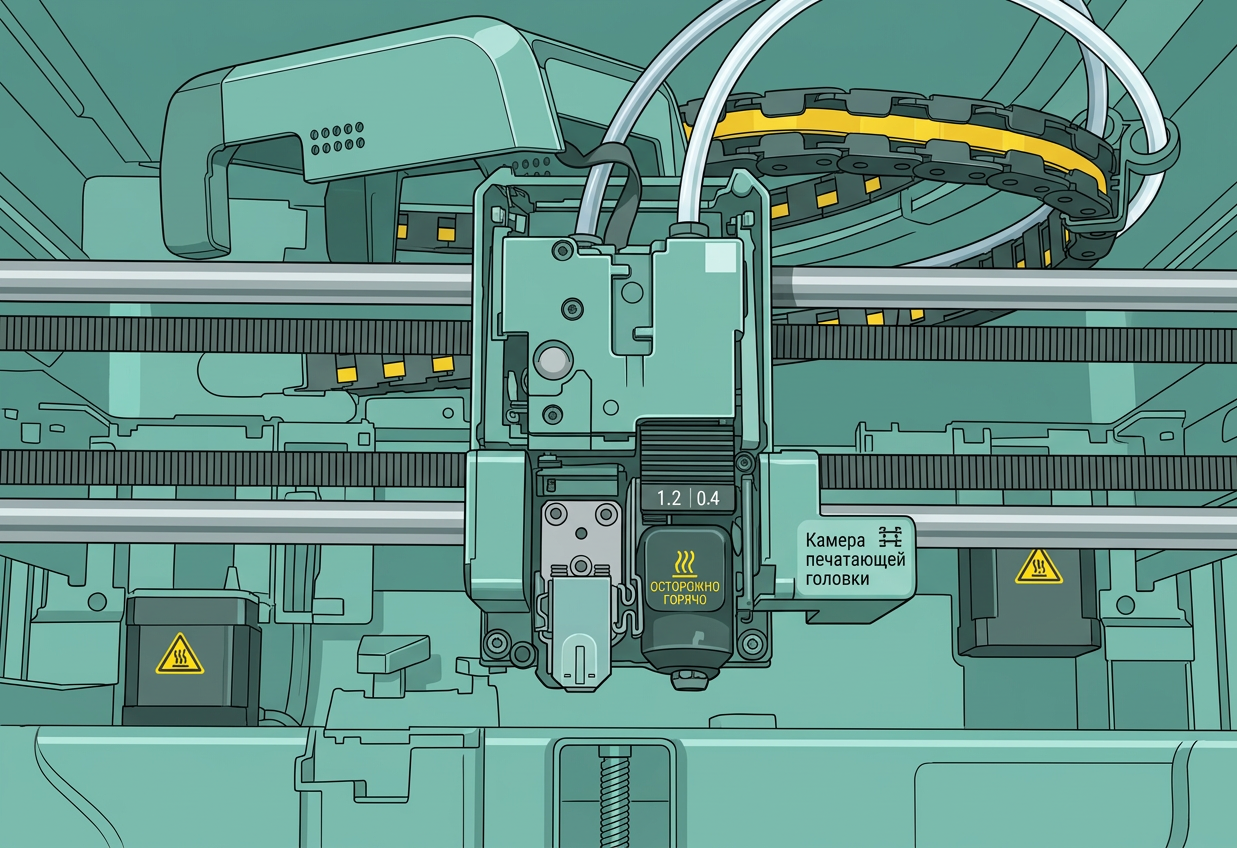

Шаг 7. Установите сопло X2D обратно
Осторожно наклоните хотэнд к задней части головки экструдера и установите его на нагревательный узел хотэнда, как показано. Затем закройте левую сторону зажима сопла и зафиксируйте его, заблокировав правую защёлку.
 |
 |
Надеемся, что подробное руководство оказалось полезным и информативным.
Чтобы обеспечить безопасное и эффективное выполнение, если у вас возникнут какие-либо опасения или вопросы по поводу процесса, описанного в этой статье, мы рекомендуем отправитьтехнический тикетпо вашей проблеме. Пожалуйста, приложите изображение или видео, иллюстрирующие проблему, а также любую дополнительную информацию, связанную с вашим запросом.
